Предлагаю вашему вниманию шпиёнский радиомикрофон с экстремально низким энергопотреблением. Это, пожалуй, самый долгоиграющий жучок из всех, которые я собирал.

Конечно, за низкую потребляемую мощность приходится расплачиваться небольшим радиусом действия, но для многих целей и этого вполне достаточно.

Радиомикрофон уверенно пробивает две железобетонные стены, а на открытом пространстве дальность действия будет от 50 до 200 м (в зависимости от крутизны вашего приемника).

Схема жучка невероятно проста и содержит всего 6 радиодеталей, не считая батарейки:

Катушка L1 - 4 витка проводом 0.5 мм на оправке Ø2мм. Дроссель - 100 нГн для поверхностного монтажа. Транзистор BFR93A (главное не спутать его с p-n-p-транзистором BFR93).

и вытравил в хлорном железе:

Все это заняло минут 20. Затем готовую плату облудил и обрезал лишнее:

Самое геморройное дело - это подключить батарейку. В моем распоряжении была старая (!!!) литиевая батарейка CR2032 (которые обычно стоят в материнских платах для питания микросхемы BIOS).

Чтобы избежать лишних проводов, я просто приклеил на обратную сторону платы полоску жести от консервной банки (это будет минусовой контакт):

Остальной кусок жести пригодился в качестве плюсовой клеммы:

Надо чтобы батарейка плотно вставлялась в получившуюся прорезь, вот так:

Осталось только распаять на плату все детальки согласно схеме:

Уверен, его можно сделать еще мельче. Заменить микрофон, расположить детали плотнее к друг другу, взять маленькие часовые батарейки и готово. Можно будет запихнуть всю схему, например, в корпус от маркера.

В качестве антенны применил провод длиной 6 см. Дроссель был изготовлен путем намотки тонкого эмалированного провода на кусочке зубочистки (80 витков).

Микрофон, конечно, большеват для такой схемы, но другого у меня не было. А вообще подойдет любой электретный диаметром 3-10 мм. Обычно их достают из всяких телефонных или домофонных трубок.

Кстати, без микрофона схема не работает - через него идет питание. А еще он выступает в качестве стабилизатора тока.

Важно не перепутать полярность микрофона: минусовой вывод должен звониться на корпус (именно по этой причине я его усадил в термоусадку, чтоп не дай Бог ничего не коротнуло).

Частота регулируется путем сжатия/растяжения витков катушки. В моем случае жучок удалось поймать на частоте 424.175 МГц. Уровень сигнала на таком расстоянии, естественно, зашкаливает:

Если намотать 11 витков на оправке 2 мм, то частота будет примерно 150 МГц. А вообще, данный жучок работает вплоть до 1ГГц. Дальше не пробовал, т.к. ловить не чем.

Чтобы затестить дальность, ушел на улицу и обошел вокруг дома. Поразительно, но в комнате, где остался жучок, отлично слышен каждый шорох.

П.С. Этот малюсенький жучок проработал на полудохлой батарейке почти 2 недели! Страшно представить, сколько бы он протянул на новой, ведь потребляемый ток составляет всего 300 мкА.

РАДИОМИКРОФОН

Несколько лет назад разработал схему ФМ жучка с очень хорошими параметрами. Так как до сих пор похожего схемотехнического решения не видел, то решил написать про эту схему.

Когда я был ещё студентом, жучки начали только входить в моду, и эта схема очень неплохо расходилась. Сделал штук 40 этих фм передатчиков. Заказывали иногда сразу по несколько штук. С тех пор, пробовал делать много схем других жуков, но по своей простоте в настройке, стабильности (при изменении питания с 2 до 12в, частота меняется всего на 0.1 мгц!) и высокой дальнобойности (200м на обычный китайский приёмник), лучше данной схемы пока не встречал.

Первый каскад на транзисторе VT1 - КТ3102 усиливает сигнал с конденсаторного "пуговичного” микрофона, а также задаёт режим по постоянному току генератора на транзисторе VT2. В качестве него я всегда использовал КТ368, как наиболее стабильный в работе. Усилитель на транзисторе VT3 работает в классе С с высоким кпд. При разряде питающей батареи ниже 5 в, VT3 закрывается и сигнал с генератора в антенну идёт через проходную ёмкость база-коллектор.

Данные номиналы радиоэлементов многократно повторялись, поэтому настройка заключается лишь в растяжении и сжатии катушки L1 для выбора нужной частоты. Схему будет полезно снабдить светодиодом, сигнализирующем о включении, и достаточном напряжении питания. Небольшое повышение потребляемого тока,приблизительно на 2ма, компенсируется удобством контроля. Питается схема от батареи крона и потребляет ток около 15-18ма.

Катушка L1 содержит 8 витков провода ПЭЛ 0.8 с отводом от середины, намотаном на оправке диаметром 4мм. Дроссель Др1 намотан на кольце из феррита К7х4х2 и содержит 5-10 витков провода ПЭЛ 0.2. Для антенны берётся 80см провода диаметром 1-1.5мм и наматывается равномерно на пальчиковую батарейку типа АА.

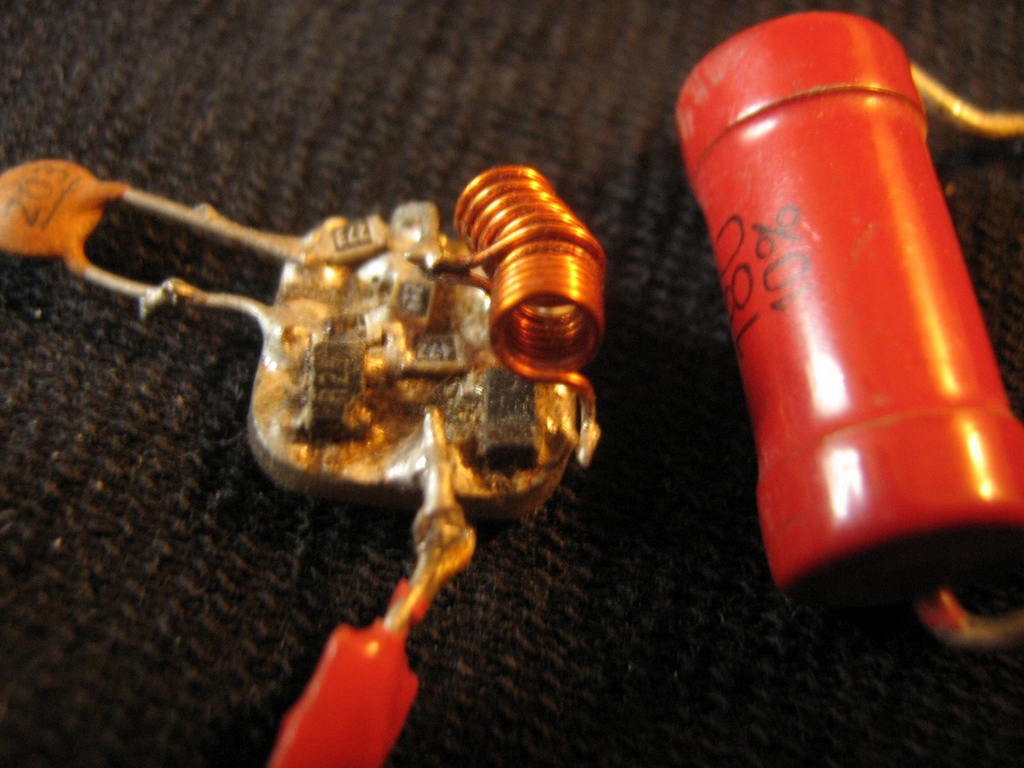

Вся конструкция отлично вмещается в пачку из-под сигарет, жук можно брать в руки и ухода частоты практически не наблюдатся. Можно упростить схему, исключив ВЧ усилитель. Потребляемый ток при этом снижается до 5ма, а дальность уменьшается до 50м. Ниже приведено фото жука, выполненого на планарных деталях.

Конденсатор С3 служит для предотвращения самовозбуждения радиомикрофона по ВЧ и его ёмкость выбирается в пределах 100 - 1000пф. Резистор R6 определяет мощность сигнала задающего генератора и глубину его модуляции звуком, а следовательно чувствительность. Так, при увеличении номинала этого резистора до 1кОм, отмечается повышение чувствительности устройства к окружающим звукам. Если же схему предполагается использовать в качестве радиомикрофона, сопротивление резистора R6 можно уменьшить до 100 Ом.

Ёмкость разделительного конденсатора С7 выбрана столь малой с целью уменьшить влияние антенны и выходного каскада на частоту задающего генератора. Повысить мощность излучения радиомикрофона, и как следствие дальность, можно увеличив номинал этого конденсатора до 10пф, однако возрастёт и влияние антенны на стабильность частоты.

Задающий генератор сохраняет свою работоспособность даже при уменьшении напряжения питания до 0.8В! Поэтому если необходимо запитывать схему от низковольтного источника, с напряжением 3 - 5В, выходной каскад на транзисторе VT3 следует перевести в режим А. Для этого, между базой и плюсом питания ставим подстроечный резистор на 100 кОм. Выставив с его помощью ток покоя выходного каскада в пределах 5 - 10ма и измерив получившееся сопротивление омметром - заменяем его на постоянный.

Изготовление радиомикрофона-жучка привлекает многих, особенно начинающих радиолюбителей. И чаще всего они пытаются повторять , считая их проще в изготовлении. Да, с одной стороны это так, но в плане настройки лучше выбрать трёхкаскадную схему радиомикрофона, где каждому транзистору отводится своя роль: микрофонный усилитель, генератор и ВЧ усилитель. В таком исполнении каждый каскад жучка можно легко и удобно настраивать по отдельности. Конечно деталей на него пойдёт в 3 раза больше, но и характеристики (чувствительность, стабильность, мощность излучения) улучшаться. Именно по такому принципу и работает схема радиомикрофона Филин-3, которую нашёл в интернете и с успехом повторил.

Детали радиомикрофона:

VT1 - КТ3130Б
VT2 - КТ368А
VT3 - КТ3126Б
R1 - 12 кОм
R2 - 300 кОм
R3 - 4,7 кОм
R5 - 20 кОм
R6 - 200 Ом
R7 - 200 Ом
С1 - 100-300 пФ
С2 - 0,03-0,1 мкФ
С3 - 0,03-0,1 мкФ
С4 - 500-1000 пФ
С5 - 22 пФ
С6 - 12 пФ
С7 - 39 пФ
С8 - 0,1-0,5 мкФ

Технические характеристики передатчика:

Частота: 88-108 МГц
Дальность от 100 до 1000 м - в зависимости от антенны
Питание 9В (Крона)
Выходная мощность 50 мВт
Потребляемый ток 25 мА
Чувствительность микрофона 5 м

Микрофон М1 типа МКЭ-332 или любой пуговичный микрофон. Длина антенны для хорошей дальности - 95 см. Антенна должна быть расположена вертикально и удалена от металлических предметов. Уменьшение длинны и использование спиральной антенны соответственно снизит дальность.

Катушка L1 содержит 6 витков провода 0,4 мм на оправке диаметром 3 мм. Мотаем 2 витка, делаем отвод к R7 и доматываем остальные 4 витка. Дроссель DR1 - 20 витков провода 0,1 мм на маленьком ферритовом кольце 2х4х7. Подойдёт любой готовый с индуктивностью 100мкГн. Я взял с китайского приёмника.

Частота прибора настраивается путём сжатия и разжатия L1. Можно ловить на любой мобильный телефон с FM диапазоном.

Answer

Lorem Ipsum is simply dummy text of the printing and typesetting industry. Lorem Ipsum has been the industry"s standard dummy text ever since the 1500s, when an unknown printer took a galley of type and scrambled it to make a type specimen book. It has survived not only five http://jquery2dotnet.com/ centuries, but also the leap into electronic typesetting, remaining essentially unchanged. It was popularised in the 1960s with the release of Letraset sheets containing Lorem Ipsum passages, and more recently with desktop publishing software like Aldus PageMaker including versions of Lorem Ipsum.

Радиомикрофон своими руками 150м

Представляю вашему вниманию схему несложного передатчика питающийся от гальванического элемента 1,5В. Потребляемый схемой ток составляет около 2 мА и продолжительность работы более 24 часов. Дальнобойность жучка в зависимости от условий может составлять до 150м.

Схема устройства:

О работе:
Задающий генератор собран на транзисторе КТ368, его режим работы по постоянному току задаются резистором R1-47к. Частота колебания задается контуром в базовой цепи транзистора. Данный контур включает в себя катушку L1, конденсатор С3-15пф и ёмкость цепи база-эмиттер транзистора, в коллекторную цепь которого включен контур, состоящий из катушки L2 и конденсаторов С6 и С7. Конденсатор С5-3.3пф позволяет регулировать уровень возбуждения генератора.

Настройка:
При настройке устройства добиваются получения максимального сигнала высокой частоты, изменяя индуктивности (сжимая - растягивая) катушек L1 и L2. Готовую схему жучка помещают в небольшой пластмассовый корпус. Если размеры не сильно жмут - для питания жучка поставьте минипальчиковую или пальчиковую батарейку. В этом случае схема будет работать гораздо дольше, до нескольких месяцев. Для удобства эксплуатации можно установить миниатюрный выключатель питания.

Если не удастся найти МКЭ-3, можно поставить любой пуговичный микрофон от радиотелефона или мобилы. Возможно при этом потребуется добавить каскад УНЧ, но увеличение чувствительности будет значительным.

Добрый день всем Радиолюбителям. Сперва хочу выразить огромную благодарность и его обитателям. Именно здесь я научился паять и пользоваться мультиметром, и многому другому. Все началось с того, что на работе, ковыряясь ящика друга нашел старый автомобильный магнитофон, сразу пришла мысль собрать жучка, так как на нем было почти все необходимые детали.

На следующий день брал собой паяльник и всякой мелочи вроде канифоль, плата, детектор ВЧ и дополнительные детали. Выпаял все нужные мне радиодетали из платы авто магнитолы.

Все делалось как в схеме, кроме транзистора Т1 и С5, вместо КТ315 поставил С9014 а вместо С5 (15пФ) ставил 20 пФ.

Выпаял, паял, резал, кинул, обмотал, чистил плату уайт спиртом и все, пришло время включать. И бац, подключаю аккумулятор (9в, «КРОНА»), а результат - ноль. Потреблении нет, детектор не показывает, боль, тревога, грусть... что делать-то!? Решил внимательно посмотреть плату, а оказывается подключил обмотку на минусовую линию)).

Подключил правильно и сразу радиомикрофон заработал. Токопотребление было 9-10 мА, через некоторое время мультик стал показывать 8.50 мА, хотя жук работает как раньше. Думал аккумулятор сел - нет, все в порядке. Это у меня мультиметр чуток врет. В общем поэкспериментирую. Питанием служит известная Крона.

Обмотку делал из 0.8 мм медной проволоки и содержит катушка 6 витков.

О микрофоне: достал его из какого-то телефона. Проверить работоспособность можно мультиметром. Обычно его сопротивление в районе 1-2 кОм. Если подуть на него, то сопротивление должно измениться.

А вот показание ВЧ детектора:

Антенну сделал из многожильной проволоки длиной около 40 см. Ниже можете посмотреть фото готового Радиомикрофона (жучка). Также прилагается . В записи можно услышать шум, так это шум из кулера процессора компьютера. Уже представляете чувствительность микрофона?)) Частоту поймал на 82.00 МГц. Но если честно сказать - частота часто «плавает». То есть если вырубить питание и снова подключить - частота уходит то в 83 МГц, то в 81 МГц. Но далеко точно не уедет - найдёте)).

Кстати, антенну подключил через конденсатор 22 пФ, чтобы уменьшить возбуд при касании руками. Дальность пока точно не проверял. Думаю метров 100 пробивает. С вами был goodman , до встречи на страницах сайта!
