Расточные станки предназначаются для обработки деталей в условиях единичного и серийного производств. Это широкоуниверсальные станки, на которых можно производить черновое и чистовое растачивание отверстий, обтачивание наружных цилиндрических поверхностей, торцев отверстий, сверление, зенкерование, развертывание, фрезерование плоскостей, нарезание резьбы и другие операции. Большое разнообразие различных видов обработки, производимых на расточных станках, позволяет в ряде случаев проводить полную обработку детали без перестановки ее на другие станки.

В зависимости от характера выполняемых операций, назначения и конструктивных особенностей расточные станки подразделяют на универсальные и специализированные. В свою очередь, универсальные станки разделяются на горизонтально-расточные, координатно-расточные и алмазно-расточные (отделочно-расточные). Для всех типов станков наиболее существенным параметром, определяющим все основные размеры станка, является диаметр расточного шпинделя. Характерной особенностью расточных станков является наличие горизонтального шпинделя, который совершает движение осевой подачи. В шпинделе крепится режущий инструмент: борштанга с резцами, сверло, зенкер, фреза, метчик и др.

Формообразующими движениями в расточных станках являются вращение шпинделя и движение подачи. Подача сообщается либо инструменту, либо заготовке в зависимости от условий обработки. Вспомогательными движениями являются установочные перемещения шпиндельной бабки в вертикальном направлении, перемещение стола в продольном и поперечном направлениях, перемещение задней стойки с люнетом, перемещение люнета по стойке и т.д.

На рис.39 показан общий вид горизонтально-расточного станка. На станине 1 установлена стойка 2 , на вертикальных направляющих которой смонтирована шпиндельная бабка 3. В ее корпусе расположены механизмы, осуществляющие главное движение и подачу. Шпиндель коробки скоростей полый, на нем закреплена планшайба 4. В радиальных направляющих последней установлен суппорт 5 , несущий резец. Внутри полого шпинделя смонтирован расточной шпиндель 6. При необходимости в коническое отверстие последнего вставляется конец борштанги, левый конец которой удерживается в люнете 7 задней стойки 8. Люнет расположен соосно со шпинделем и может перемещаться в вертикальном направлении синхронно со шпиндельной бабкой.

Для установки и закрепления заготовок служит стол, состоящий из трех элементов: салазок 10, перемещающихся вдоль станины 1 , каретки 11 , имеющей подачу в поперечном направлении и поворотного рабочего стола 9 .

Главным движением является вращение планшайбы или расточного шпинделя. Движение подачи в зависимости от характера обработки получает деталь (стол) или инструмент (суппорт) 5 , расточной шпиндель или шпиндельная бабка.

Координатно-расточной станок предназначен не только для обработки отверстий с высокой точностью, но и для получения точных межцентровых расстояний. На станке можно измерить линейные размеры и межцентровые расстояния. Шпиндель и стол станка имеют самостоятельные приводы. Привод шпинделя осуществляется от регулируемого электродвигателя постоянного тока.

Рис.39. Общий вид универсального горизонтально-расточного станка

На рис.40 показан алмазно-расточный вертикальный станок, предназначенный для тонкого растачивания отверстий цилиндров блока автомобильного или тракторного двигателя алмазным инструментом или резцами из твердого сплава. Этот станок имеет массивную жесткую конструкцию, что уменьшает вибрации, возникающие от быстровращающихся механизмов.

Рис.40. Алмазно-расточный станок

На фундаментной плите 1 монтируется тумба 2 , а на ней – вертикальная станина 3. На передней части плиты имеются Т-образные пазы для закрепления стола 4. На плите внутри тумбы 2 установлен электродвигатель для привода главного движения. Внутри тумбы установлены насосы для охлаждающей жидкости и смазки, а также электроаппаратура. Внутри станины 3 размещены коробки скоростей и подач, а спереди, на наружной верхней ее части, закреплена шпиндельная головка 5 . По двум прямолинейным направляющим 6 вертикальной станины может перемещаться кронштейн 7 со шпинделем 8.

От электродвигателя через клиноременную передачу, коробку скоростей и плоскоременную передачу шпиндель станка с борштангой получает шесть различных значений частот. Настройка шпинделя с борштангой на различную частоту вращения производится при помощи сменных зубчатых колес коробки скоростей.

Коробка подач также является самостоятельным узлом, вмонтированным внутри станины в верхней ее части. Кроме механизма переключения рабочих подач шпинделя с борштангой в коробке подач находятся механизмы ускоренной подачи и автоматического переключения шпинделя с ускоренного подвода на рабочую подачу, а также на ускоренный возврат в исходное вертикальное положение.

Применяя поставляемые со станком поворотные столы и другие принадлежности, можно также обрабатывать отверстия, заданные в полярной системе координат, наклонные и взаимно перпендикулярные отверстия и протачивать торцовые поверхности.

Координатно-расточной станок оборудован оптическими устройствами, позволяющими отсчитывать целую и дробную части координатного размера. Станок может использоваться как в инструментальных, так и в производственных цехах для точной обработки деталей без специальной оснастки. В условиях нормальной эксплуатации станок обеспечивает точность установки межцентровых расстояний в прямоугольной системе координат 0,004 мм и в полярной системе – пять угловых секунд.

Для того чтобы просверлить отверстия в детали с точным размещением осей, необязательно требуется сверлильный станок. Выполнить сверление, а также некоторые фрезерные работы можно при помощи одного только расточного станка.

Что это за станок и для чего он нужен?

Расточные станки относятся к группе сверлильных и предназначаются для обработки крупных корпусных деталей, которые нельзя обрабатывать иным способом. Помимо сверления и фрезерования торцевых поверхностей, о которых говорилось ранее, на этих аппаратах можно выполнять:

• растачивание;
• зенкерование;
• центрирование отверстий;
• нарезание резьбы;
• обтачивание и подрезание торцов.

Кроме того, расточной станок может пригодиться для точного измерения и разметки линейных размеров заготовки. Например, можно быстро отмерить межцентровые расстояния осей нескольких отверстий, не прибегая к использованию специальных приборов и приспособлений.

Виды расточных станков

• Горизонтально-расточной станок, который используется для черновой и чистовой обработки заготовок больших размеров. Он имеет горизонтальное расположение шпинделя. Главным его движением является поступательно-вращательное движение шпинделя относительно своей оси. Вспомогательные движения: вертикальное перемещение бабки шпинделя, перемещение стола по двум координатам, перемещения задней стойки и люнета. Как и на любом другом, на горизонтальном станке есть возможность настройки необходимого значения скорости и подачи.
• который используют в тех случаях, когда нужно достичь максимальной точности выполнения отверстия или группы отверстий. Для успешного сверления координатные станки оснащены всеми необходимыми приспособлениями. Например, каждый такой аппарат имеет поворотный стол для обработки отверстий в полярной системе координат или при наклоне.

Популярными моделями станков являются: 2А78, 2А450, 2435П, 2620 и 2622А. Кроме того, некоторые модели дополнительно оснащены стойками с и устройствами цифровой индикации (УЦИ), которые упрощают и ускоряют работу.

Цифровое и буквенное обозначение

Согласно стандартной классификации расточной станок относится к сверлильной группе, что обозначается первой цифрой «2» в названии модели. Цифры «4» и «7» говорят о том, что аппарат относится к координатно-расточным и горизонтально-расточным металлорежущим станкам соответственно.

Буквы, находящиеся между цифрами, обозначают модернизацию относительно базовой модели. Например, базовая модель станка 2А450 - это 2450.

Буквы, находящиеся после цифр, говорят о точности. Например, 2622А - расточной станок особо высокой точности, а 2435П - повышенной.

Две цифры в конце названия обозначают максимальный диаметр обработки.

Технические характеристики

Чтобы выбрать расточной станок для обработки конкретного типа деталей, необходимо обратить внимание на основные технические характеристики. К таковым относятся:

1. Наибольший диаметр растачиваемого отверстия и обтачиваемого торца. Например, у горизонтально-расточного станка модели 2620 - это 320 и 530 мм. Соответственно, невозможно обработать отверстие или торец больше этих размеров.
2. Размеры рабочей поверхности стола, которые следует выбирать в зависимости от габаритов заготовки.
3. Мощность двигателя. Эта характеристика влияет на дальнейший выбор мощности, скорости и подачи для обработки детали.
4. Максимальный вес обрабатываемой детали. Например, у координатно-расточного станка модели 2Е440А предел по весу - 320 кг.
5. Размеры станка. В производственных условиях на эту характеристику никто не обратил бы внимания. Но если выбирать станок для работы в домашних условиях, тогда нужно учесть максимальную длину, ширину и высоту, так как слишком большой аппарат не поместится, например, в гаражное помещение.

Поиски наиболее рациональных конструкций приборов, сочетающих малые габариты с простотой сборки и регулировки, привели к широкому использованию в узлах и механизмах приборов сложных по конструкции корпусов, плат, кронштейнов и других деталей с наличием в них большого количества отверстий 1 и 2-го классов точности при жестких допусках, не превышающих 0,01-0,02 мм, на взаимное расположение осей отверстий. Наиболее простое и надежное решение вопроса обработки сопряженных систем точных отверстий дает применение метода координатной расточки.
Разработка этого метода и создание отечественных координатно-расточных станков явились одним из важнейших факторов, способствовавших достижению весьма крупных успехов в области точного приборостроения. Отличаясь высокой точностью и производительностью, координатно-расточные станки, наряду с широким использованием их в инструментальных цехах, нашли применение и в производственных цехах приборостроительных заводов. В настоящее время отечественное станкостроение оснащает приборостроительную промышленность высококачественными прецизионными координатно-расточными станками, однако, наряду с отечественным оборудованием, на наших заводах эксплуатируются также различные модели импортных координатно-расточных станков (обрабатывающих центров ).

Применение различного вида вспомогательных и установочных приспособлений позволяет расширить возможности координатно-расточных станков и широко применять их не только для инструментальных работ (штампы, прессформы, станочные приспособления), но и для обработки сложных и точных деталей в единичном и мелкосерийном производствах.
Различают два основных вида координатно-расточных станков:
- станки одноколонные , стол которых получает два взаимно перпендикулярных перемещения

2Е450 ; 2Е450АФ10 ; 2Е450АФ30 ) которые можно приобрести у компании ООО "Станочный Мир";
- станки портальные , стол которых получает продольное перемещение, а шпиндельная группа, смонтированная на поперечине, получает поперечное перемещение.

По способу отсчета координат станки делятся на 3 группы:

1) Станки, отсчет координат на которых производится при помощи линейки, ходового винта, лимба и нониуса в сочетании с так называемым корригирующим приспособлением, исправляющим неточность шага винта по всей его длине. Применение корегируещего приспособления позволяет применять станки больших размеров с достаточной точностью.

2) Станки, отсчет координат на которых производится концевыми мерами и индикаторами. Ходовые винты этих станков не являются средством измерения, а служат только для перемещения стола. Станки этой группы изготавливаются только одноколонными.

3) Станки, отсчет координат на которых производится по точным масштабам в сочетании с оптическим устройством. Эти станки являются более совершенным видом координатно-рассточных станков.

Для работы на координатно-расточных станках применяют приспособления и принадлежности, повышающие универсальность станков и расширяющие их технологические возможности. В зависимости от назначения их можно разделить на следующие группы:

Установочные приспособления. Основным назначением этих приспособлений является установка и крепление деталей. К этого рода приспособлениям относятся: угольники, прямоугольный и коробчатый столы, горизонтальный и универсальный поворотные столы, синусный столик и др. Поворотные столы для КРС, кроме крепления, обеспечивают возможность поворота деталей, благодаря чему к имеющимся на станке продольному и поперечному движениям добавляется вращательное установочное движение.

Принадлежности для крепления деталей

К этой группе относятся разного типа подставки, призмы, всевозможные прижимные планки, домкратики, струбицы, резьбовые шпильки, и крепедные болты с набором гаек и шайб и т.д.

Фиксирующие приспособления

При помощи которых определяется расположение детали или устанавливается деталь в требуемое положение. Эти приспособления служат для установки базовых поверхностей обрабатываемых деталей относительно шпинделя станка.

Принадлежности для крепления инструмента

К ним относятся эксцентриковые патроны, переходные втулки, переходные конусные втулки, оправки, борштанги, универсальные патроны, резцедержатели для крепления резцов при расточке отверстий больших диаметров, специальные патроны для точения, специальные патроны для фрезерования и др.

Расточной станок используются для обработки заготовок как в условиях единичного, так и серийного производства. Относится такое оборудование к классу универсального. Качественно обрабатывать изделия с его использованием можно в том числе и без переноса заготовок на какие-либо другие специализированные станки.

Основное назначение

Используются станки этого типа в первую очередь, конечно же, для расточки в заготовках отверстий разного диаметра. Но при необходимости их можно применять также для:

• обточки внешних поверхностей цилиндрических деталей;
• обработки торцов заготовок;
• зенкерования и развертывания отверстий;
• нарезания резьбы;
• фрезерования.

Виды расточных станков

Классифицироваться оборудование этого типа может по нескольким признакам. По сфере применения такие станки могут быть:

• универсальными токарно-расточными;
• специализированными.

Станки второй группы в свою очередь подразделяются на следующие разновидности:

• горизонтально-расточные;
• координатно-расточные;
• алмазно-расточные.

В последнее время очень широкое распространение на предприятиях получили расточные станки с ЧПУ.

Какие рабочие инструменты используются

Операции на таком оборудовании, как расточной станок, таким образом, могут производится самые разные. При обработке деталей на этих агрегатах используются такие режущие инструменты, как:

• сверло;
• резец;
• фреза;
• зенкер;
• метчик и т. д.

При выборе такого оборудования любой разновидности в первую очередь обращают внимание на диаметр шпинделя.

Каким может быть координатно расточной станок

Оборудование этого типа предназначено, прежде всего, для максимально точной обработки заготовок. Коородинатно-расточные станки могут быть:

• одностоечными;
• двухстоечными.

В конструкцию таких станков входят:

• станина;
• стойка;
• стол с салазками;
• расточная головка.

Также в конструкцию такого оборудования включена траверса.

Особенности работы на коородинатно-расточном станке

При использовании оборудования этого типа обрабатываемую заготовку предварительно закрепляют на рабочем столе. Далее в шпинделе устанавливают нужный режущий инструмент. Затем работа выполняется в следующем порядке:

• в зависимости от того, какую высоту имеет обрабатываемая деталь, регулируют траверсу и расточную головку;
• устанавливают шпиндель на заданные координаты.

Последняя операция на таком оборудовании, как координатно-расточной станок, в зависимости от его вида, может выполняться по-разному. На одностоечной модели шпиндель устанавливается должным образом путем перемещения рабочего стола в двух перпендикулярных направлениях. На двухстоечном оборудовании:

• стол передвигают в продольном направлении;
• расточную головку перемещают в поперечном направлении по траверсе.

Модельный ряд координатно-расточных станков

Выпускают такое оборудование сегодня многие производители. Но чаще всего на предприятиях используются координатно-расточные станки:

• 2Е450. Эта одностоечная модель имеет размеры стола 630 х 1120 мм и оснащена оптической измерительной системой, дополненной экранным отсчетом. Также этот расточной станок имеет функцию автоматической остановки салазок. Еще одним повышающим удобство в работе дополнением в этой модели является устройство предварительного набора координат.
• 2Д450. Эта модель также имеет размеры стола 630 х 1120. Входящее в ее конструкцию оптическое устройство может отсчитывать как целую, так и дробную части координат.

Могут использоваться на предприятиях, конечно же, и другие координатные расточные станки. Модели 2А450, 2Л450АФ11-01, к примеру, также сегодня очень востребованы.

Горизонтально-расточные станки

Такое оборудование используется на предприятиях и в мастерских также достаточно часто. Основной его отличительной особенностью является то, что шпиндель в нем расположен горизонтально. Основным движением последнего является вращательно-поступательное относительно оси. При этом во время обточки может осуществляться как подача заготовки, так и передвижение самого рабочего инструмента.

Перемещение шпиндельной бабки на таком оборудовании, как горизонтально-расточной станок, является движением дополнительным.

Какие модели могут использоваться

На рынок сегодня может поставляться оборудование этого типа как обычное универсальное со шпинделем диаметром 110-130 мм, так и тяжелое. Станки последней разновидности обычно дополнительно оснащаются ползуном и подвижной колонной.

Моделей такого оборудования производителями выпускается также множество. К примеру, большой популярностью у потребителей пользуются агрегаты линеек ВФЦ и F.O.R.T.

Горизонтально расточной станок ВФЦ может быть предназначен для обработки заготовок весом до 10 тонн. Применяются такие станки в основном для растачивания деталей из чугуна и стали. Построены эти модели по модульному принципу и имеют поворотный стол.

Станки серии F.O.R.T также представлены на рынке в очень широком ассортименте. Конструкцию они могут иметь классическую с крестообразным столом либо с подвижной колонной. Размеры стола у горизонтально-расточных станков F.O.R.T варьируются от 1250 х 1400 мм до 4000 х 4000 мм. Диаметр шпинделя при этом у них может быть равен 100-260 мм.

Алмазно-расточные станки

Оборудование этой разновидности предназначено в основном для тонкой окончательной обработки заготовок. Инструменты в таких станках, как уже можно судить по их названию, используются либо алмазные, либо твердосплавные. Расточной станок этой разновидности может применяться для обработки заготовок как из стали и чугуна, так и из сплавов цветных металлов, эбонита, текстолита, резины и т. д. В ряде случаев алмазная расточка может заменить даже шлифование.

Резка на таком оборудовании производится со значительной скоростью и при этом небольшой глубиной снятия материала. По расположению шпинделя алмазно-расточные станки могут быть горизонтальными или вертикальными.

Модельный ряд

Этот вид оборудования на рынке представлен не так широко, как горизонтально- и коородинатно-расточные станки. Однако марок подобных агрегатов выпускается сегодня также довольно-таки много. Одной из самых популярных моделей такого оборудования является 2А78. Очень неплохие имеет этот расточной станок технические характеристики. Размеры стола у этой модели равны 500 х 1000. С использованием этого оборудования можно делать отверстия в заготовках диаметром 27-200 мм.

Токарно-расточные станки

Основной особенностью оборудования этой разновидности является очень высокая скорость вращения шпинделя. Токарно-расточной станок может использоваться для обработки как плоских деталей, так и цилиндрических.

При работе на таком оборудовании заготовка крепится на столе. При этом шпиндель совершает вращательно-поступательное движение.

Современной промышленностью выпускаются в том числе и токарно-расточные станки крупногабаритные. Диаметр обточки у такого оборудования может быть равен 4 м. При этом на станке допускается выполнять обработку деталей длиной до 32 м. Наиболее востребованной моделью токарно-расточного станка на данный момент является 2А656РФ11.

Оборудование с ЧПУ

ЧПУ могут дополняться как алмазно-, так и горизонтально-, токарно- или координатно-расточные станки. Современная электроника, конечно же, в разы повышает удобство пользования этим оборудованием. Работой станка с ЧПУ токарь управляет не вручную, а через компьютер. Это позволяет добиться высочайшей точности сверления или резки и максимальной производительности.

Использоваться расточные станки с ЧПУ могут как для черновой, так и для чистовой обработки заготовок. Стоят они, конечно же, намного дороже обычных моделей. Работать на таких станках могут только токари, прошедшие переквалификацию по соответствующей программе.

Расточные станки — класс промышленного металлообрабатывающего оборудования, на котором выполняются операции по сверлению и увеличению диаметра сквозных либо глухих отверстий, а также нарезанию резьбы. Данные агрегаты используются для обработки крупногабаритных деталей в условиях серийного либо единичного производства.

В данной статье представлены расточные станки. Мы рассмотрим их функциональное назначение, принцип работы и особенности конструкции, а также приведем обзор популярных моделей оборудования.

Читайте также: что собой представляет и как он работает?

1 Расточный станок — возможности, принцип работы

Группа расточных агрегатов имеют характерную особенность, их шпиндель, закрепленный в горизонтальной (реже — вертикальной) плоскости, совершает осевое перемещение по направлению к обрабатываемой детали. В посадочном гнезде шпинделя фиксируется рабочий инструмент, от типа которого непосредственно зависят функциональные возможности станка.

Современные расточные агрегаты способны выполнять следующие технические операции:

• растачивание;
• зенкерование;
• сверление;
• нарезка резьбы (внутренняя и наружная);
• обтачивание;
• фрезерование (торцевое и цилиндрическое);
• подрезка торцов.

По сути, данные станки представляют собой универсальное многофункциональное оборудование, способное полноценно заменить несколько металлообрабатывающих установок.

Ключевым параметром любого расточного станка является диаметр шпинделя, несущего основной рабочий инструмент. В зависимости от него все агрегаты классифицируются на три группы: малые (диаметр 50-125 мм), средние (100-200 мм) и тяжелые (200-320 мм).

Вращение шпинделя является главным движением станка, тогда как движение подачи, в зависимости от конструктивных особенностей оборудования, может сообщаться либо обрабатываемой детали либо режущему инструменту. Перемещение инструмента может быть осевым, радиальным либо вертикальным, движение деталей происходит за счет перемещения рабочего стола.

1.1 Особенности конструкции

В зависимости от конструктивных особенностей все расточные агрегаты разделяются на две группы: горизонтальные и вертикальные. Наиболее распространенным является вертикально расточной станок, рассмотрим его типовую конструкцию на примере популярной модели 2Е78П.

• рабочие шпиндели (1, 2, 3, 4, 5);
• блок управления (6);
• панель электроаппаратуры (7);
• несущая колонна (8);
• рабочий стол (9);
• основание (10);
• отсчетное устройство (11);
• парная коробка скоростей и подач (12);
• бабка шпинделя (13);
• освещение рабочего места (14);
• пульт управления электрооборудованием (15).

Характерной особенностью отделочно-расточного станка 2Е78П является возможность установки сменных шпинделей разных диаметров — 120, 78 и 48 мм, что увеличивает диаметр растачиваемых отверстий. Резцы фиксируются на шпинделе посредством прижимного вента, в отверстие, расположенное на торце резцовой головке шпинделя, монтируется центроискатель (в 2Е78П используется центроискатель индикаторного типа). Центроискатель представляет собой вспомогательный инструмент в виде накладного шаблона, позволяющий точно совместить оси резца и растачиваемого отверстия.

Рабочий стол 2Е78П состоит из двух блоков: нижних салазок, поперечно перемещающихся по направляющим станины, и непосредственно панели стола, двигающейся в продольном направлении по салазкам. На передней стенки панели размещена линейка для точного позиционирования стола. Его установка и перемещения выполняются вручную посредством маховиков.

Шпиндельная бабка является одним из ключевых узлов агрегата, она состоит из двигателя, шпинделя, и соединяющей их клиноременной передачи. Внутри корпуса бабки ребрами корпуса сформирована масляная ванна, в которой находятся вращающиеся валы.

На отделочно-расточный станок 2Е78П и другие модели средних и тяжелых агрегатов устанавливается зубчатая коробка передач. В данной модели она дает 12 скоростей вращения шпинделя и 4 скорости рабочих подач шпиндельной бабки. Также предусмотрена обгонная муфта для ускоренного перемещения бабки напрямую от привода.

Все расточные станки комплектуются устойчивыми к перегрузкам движками асинхронного типа, коллекторные моторы можно встретить лишь в низкокачественном китайском оборудовании. В модели 2Е78П установлено 3 движка, один из которых отвечает за перемещение шпиндельной бабки, второй — за ее ускоренное перемещение, и третий — за перемещение рабочего стола.

2 Разновидности оборудования

Все разнообразие расточных станков, в зависимости от функционального назначения и конструктивных особенностей, классифицируется на следующие разновидности:

• сверлильно-расточные;
• расточно-наплавочные (мобильные и стационарные);
• фрезерно-расточные;
• токарно-расточные.

Сверлильно-расточные станки — ранее наиболее распространенная группа оборудования, которую можно было встретить в любом металлообрабатывающем цеху, однако сейчас большая часть операций по сверлению выполняется на фрезерном оборудовании, ввиду чего применение таких агрегатов сократилось. В зависимости от области применения они делятся на универсальные и специализированные (для масс производства конкретной детали).

Токарно-расточный станок, как правило, применяется для обработки плоскостей и отверстий внутри корпусных конструкций. Такое оборудование нередко называется координатным, поскольку оно позволяет добиться высокой точности расположения отверстий относительно плоскости базовой поверхности. Помимо стандартной функциональности данные агрегаты могут выполнять разметочные операции.

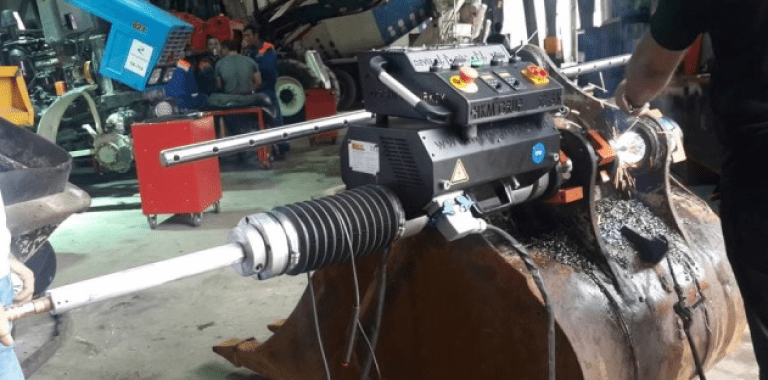

Мобильный расточно-наплавочный станок существенно отличается от рассмотренных механизмов. Это портативное оборудование, используемое для ремонта и восстановления цилиндрических отверстий на крупногабаритной технике. Такие агрегаты могут работать в любом месте и пространственном положении, что делает их незаменимыми в сфере автомобильного, судового и авиационного строительства.

Отдельно выделим алмазно-расточные станки, характерной особенностью которых является использование твердосплавных резцов с алмазным напылением, позволяющих вести обработку заготовок из закаленных сталей. Такие агрегаты зачастую используются для высокоточного растачивания автомобильных деталей — шатунов, втулок, цилиндров и т.д.

2.1 Обзор станка 2А6622Ф4 (видео)

2.2 Популярные модели расточных станков

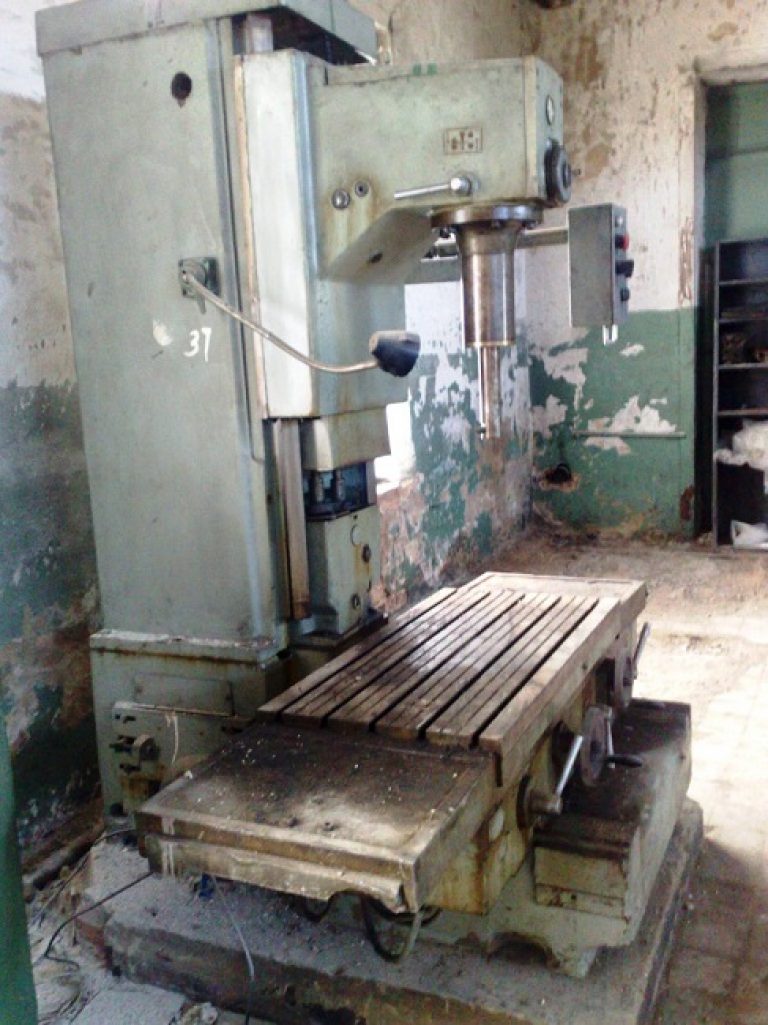

Одной из наиболее распространенных вертикальных расточных агрегатов является модель 2Е78П, которую Майкопский станкостроительный завод производит с 1982 года по сегодняшний день. Данное оборудование также способно выполнять фрезерные операции по деталям из стали, чугуна и цветных металлов.

Рассмотрим технические характеристик 2Е78П:

• диаметр растачиваемых отверстий — от 29 до 200 мм;
• диаметр сверления — до 15 мм;
• максимальные габариты обрабатываемых деталей: 75*50*45 см, вес — до 200 кг;
• размеры рабочего стола — 100*50 см;
• мощность привода — 2200 Вт;
• обороты шпинделя — 26-120 мин.

Среди горизонтального оборудования выделим станок 2А622Ф4, производитель — Ленинградский станкостроительный завод им. Свердлова. Данный агрегат оснащен ЧПУ — числово-программным управлением, которое значительно расширяет его функциональные возможности.

ЧПУ позволяет запрограммировать автоматическое перемещение рабочего механизма по четырем осям — X, Y, Z, W. Также предусмотрена возможность ручного управления с пульта. В станке используется система ЧПУ отечественной разработки — CNC 2C42, соответствующая классу автоматизации Ф4. Агрегат оснащен электронным дисплеем, на который выводятся данные о режиме работы станка.

Технические характеристики модели 2А622Ф4:

• диаметр растачиваемых отверстий — от 15 до 250 мм;
• диаметр сверления — до 50 мм;
• максимальные габариты обрабатываемых деталей: 100*100*125 см, вес — до 5000 кг;
• размеры рабочего стола — 125*125 см;
• мощность привода — 20000 Вт;
• обороты шпинделя — 4-1250 мин.

Это крупногабаритное оборудование для промышленной эксплуатации, ориентированное на использование в условиях единичного и серийного производства. Размеры станка составляют 398*634*398 см, вес — 20 тонн. Среди эксплуатационных преимуществ данного агрегата выделим наличие быстродействующих гидрозажимов, автоматически фиксирующих заготовку, устройство шпиндельного узла на прецезионных подшипниках и использование телескопических направляющих.
