Плитка является одним из самых популярных облицовочных материалов. Она может быть изготовлена из керамики, цемента, камня и даже стекла. И в каждом случае материал требует особого подхода к обработке. Конечно, любой мастер будет заранее планировать рабочую поверхность для отделки специально под конкретное количество цельных элементов, но иногда просто невозможно свести к нулю участки, в которых потребуется фрагментарная укладка. К такой кладке надо быть готовым - как минимум знать, как правильно резать плитку плиткорезом без сколов и трещин. Данная операция требует сил, внимания и качественного инструмента.

Какой плиткорез использовать?

На выбор рядовому пользователю предлагается три варианта плиткореза - механический ручной, механический настольный (станочный) и электрический. Простейшее решение - это компактный ручной инструмент с режущим валиком и рукояткой. Прикладывая достаточное усилие к движению функционального органа, оператор осуществляет раскрой плитки. В большинстве случаев инструмент просто наносит риску, по которой в дальнейшем осуществляется разлом. Этот вариант хорош независимостью от электросети, стойкостью к повышенной температуре и влажности, но его возможностей будет недостаточно для работы с большими объемами или твердотельным материалом. В таких случаях желательно использовать настольные модели. Как резать плитку плиткорезом такого типа? Достаточно уложить заготовку на рабочую площадку, после чего активизировать движение режущей части по направляющим. Собственно, принцип работы остается тем же, что и в случае с ручной моделью, но массивная стационарная конструкция позволяет прикладывать большее усилие, обеспечивая при этом устойчивость.

Что касается электрических моделей, то они представляют собой полноценное электрооборудование, в котором резку осуществляет пильный диск. Агрегат массивный, энергозатратный и требовательный к обслуживанию, но качество его работы и удобство для самого оператора несравнимы с вышеописанными аналогами.

Организация рабочего места

Одно из главных условий для работы с плиткорезом - достаточное освещение. Пользователь должен иметь возможность четкой видимости малейшего пореза на плиточной поверхности с разных сторон. Все рабочие инструменты должны находиться на своих местах. Оснастку, вспомогательные аксессуары необходимо иметь под рукой, но так, чтобы они были зафиксированы на местах и случайно не вываливались на рабочую площадку. Важен и другой вопрос - как правильно резать плитку плиткорезом, чтобы рабочий процесс не останавливался? Если речь идет о большой партии, то изначально организуется место размещения цельных плиток, а также ниша, в которую будут отправляться готовые фрагменты. Главное, чтобы эти зоны не мешали оператору, но в то же время были ему физически доступны.

Как правильно резать плитку ручным плиткорезом?

Конструкции ручных плиткорезов могут отличаться, но в целом техника выполнения остается одинаковой. Большинство моделей предполагают, что плиточный материал будет изначально зафиксирован на рабочем столе - лучше всего использовать столярный верстак, в конструкции которого предусмотрены фиксаторы для заготовок. Далее подготавливается режущая оснастка. Ролик, валики и стержни обрабатываются маслом, которое улучшает ход при нанесении риски. Теперь можно переходить к рабочей процедуре. Как порезать плитку плиткорезом? Ручным усилием, которое прикладывается к специальной рукоятке, необходимо провести колесико по предварительно намеченной линии реза. Важно подчеркнуть, что ручные модели не выполняют непосредственную резку плитки за исключением тонких или мягких полотен. Чаще всего ими наносится риска, по которой далее выполняется разлом.

Управление электрическим плиткорезом

В данном случае плитка располагается непосредственно на платформе инструмента и фиксируется зажимной планкой. Некоторые модели электрических плиткорезов позволяют размещать заготовки под разными углами, что дает возможность выполнения косых и криволинейных резов. После установки материала включается пильный диск. Важно подождать, когда он наберет достаточную частоту вращения, после чего приступать к непосредственному раскрою. Как резать плитку плиткорезом с электродвигателем? Операция обычно выполняется без участия оператора, но в некоторых моделях предусмотрена возможность ручного прижима диска. Но даже не это главное. Если планируется работа с большими объемами - например, с 20-30 элементами, то нужно будет предусмотреть водяное охлаждение рабочей оснастки, что предохранит ее от перегрева. Для этого предварительно нужно наполнить соответствующий резервуар в конструкции станка.

Возможные поломки инструмента

Проблема, которую не всегда замечают новички, выражается в нестабильности рабочей оснастки. Это проявляется в вибрировании того же диска, в результате чего выделяется больше сколов и крошки от материала. Исправляется проблема или заменой рабочего органа, или его более надежной фиксацией. Если есть неполадки двигателя, то следует проверять кабельное соединение с сетью, а также сделать ревизию предохранителя. Не застрахована от технических неполадок и резка плитки ручным плиткорезом без электродвигателя. В работе с таким инструментом может наблюдаться недостаточно жесткое крепление оснастки, ее износ или нарушение геометрии конструкции. Соответственно, решением проблемы будет полный пересмотр соединительных узлов конструкции, а также проверка эксплуатационного ресурса отдельных функциональных частей.

Нюансы обработки плитки разных форматов

В работе с тонкой кафельной плиткой толщиной порядка 8 мм желательно использовать ручные плиткорезы. В руках острее чувствуется момент раскроя, что позволяет точнее контролировать процесс, не нанося вреда цельной части материала. Что касается каменной и бетонной плитки, а также заготовок толщиной более 20 мм, то с этим материалом лучше сразу работать на электрических станках, которые выполнят резку точнее и аккуратнее, чем механические агрегаты. Как правильно резать кафельную плитку плиткорезом с электромотором? Мягкие основы легко крошатся, поэтому излишнего силового воздействия желательно избегать. Электрические станции могут оказаться полезным решением такой задачи только при условии надежной и всесторонней фиксации полотна плитки. Однако заготовки с карбидной крошкой и вовсе противопоказаны таким станкам, поскольку наружный слой быстро разрушает оснастку.

Соблюдение правил безопасности в ходе работы

Не менее важно соблюдать правила безопасности уже в процессе работы. Как правильно резать плитку плиткорезом, чтобы не причинить вред здоровью? Следует иметь в виду, что в ходе обработки электрическим плиткорезом происходит отброс мелких осколков и пыли. От подобных отходов следует защищаться комплектными кожухами, а еще лучше - использовать патрубок для строительного пылесоса. Своевременный вывод плиточной крошки с пылью не только обезопасит оператора, но и сохранит помещение в чистоте.

Чем можно заменить плиткорез?

Углошлифовальная машина (УШМ), то есть «болгарка», вполне может справиться с резкой плитки, причем твердотельной - керамогранитной, натуральной каменной и бетонной. Но в обращении с этим инструментом есть свои особенности. Если в вопросе о том, как правильно резать плитку плиткорезом, на первый план выходят аспекты деликатного соблюдения техники раскроя, то УШМ требует вдвое большего внимания к безопасности. Вся силовая мощь в работе с этим инструментом возлагается не на станину, как в случае с электрическим плиткорезом, а на пользователя. Поэтому требуется достаточная силовая поддержка в процессе физического управления корпусом инструмента, а также учитывается обильный вылет той же крошки с пылью от заготовки.

Заключение

Для обычного пользователя резка плитки является процедурой редкой, если не экзотической. И даже если такая потребность возникает, то объемы работы будут небольшими. Поэтому можно ограничиться приобретением ручного плиткореза для таких нужд. Вопрос относительно того, как правильно резать керамическую плитку плиткорезом такого типа, найдет свой ответ уже при первых пробных попытках обработки заготовок. Механика резки тонкой плитки быстро усваивается даже неопытными домашними мастерами. Другое дело, что в случае с твердотельной толстой плиткой не поможет ручной инструмент - придется серьезно готовиться к работе с электрооборудованием.

Укладка плитки требует определенных навыков и квалификации. Особенно это сказывается, когда нужно подогнать плитку под нужный размер и приходится работать болгаркой или плиткорезом. Большая часть испорченной плитки случается именно при подрезании.

Выбор плиткореза

Независимо от того какую плитку нужно подрезать, настенную или напольную, и независимо от направления, в котором ее нужно подрезать, края отрезанных кусков должны быть как можно ровнее. Ведь неровно, неаккуратно подрезанный кафель, если его уложить на поверхность, сразу будет бросаться в глаза.

Лучше всего резать плитку плиткорезом.

Он специально предназначен для этого, поэтому работать с ним можно даже без надлежащего опыта.

Однако электрический плиткорез стоит дорого, поэтому, если у вас в планах ремонта есть отделка помещений кафелем, то лучше приобрести ручной плиткорез.

Внешне плиткорез выглядит как платформа с прикрепленными щипцами. Но по своему принципу действия он скорее напоминает стеклорез. Как и в стеклорезе, главным рабочим органом в плиткорезе является колесико из сверхпрочного сплава. По сравнению со стеклорезом оно значительно больше, поскольку резать приходится другие поверхности. Но принцип работы тот же: колесико делает царапину на плитке в месте, где нужен разлом.

Выбирая в строительном магазине плиткорез, выбирайте такую модель, где у каретки есть подшипники. Это важно, поскольку есть модели, у которых каретка надета прямо на направляющие. Они стоят дешевле, но у них и ход жестче, и люфт может возникнуть, а в результате рабочее колесико приходится часто менять.

Вернуться к оглавлению

Главные правила при работе с плиткорезом

Прежде чем приступать к обрезанию плитки плиткорезом, нужно потратить немного времени, чтобы приготовить его к работе. Сначала нужно убедиться, что режущее колесико в рабочем состоянии. Если оно затупилось, его следует заменить. В строительных магазинах можно подобрать его под любую модель плиткореза.

Необходимо проверить, чтобы колесико было надежно закреплено и крутилось строго по оси, а не шаталось в стороны. Если колесико шатается, то его нужно закрепить, подтянув крепежный болтик, иначе ровного надреза не выйдет. Непосредственно перед работой колесико и направляющую рамку лучше слегка смазать машинным маслом. Но не переусердствуйте, масла нужно по 2-3 капли, не больше.

При обрезке плитки действует правило: чем плотнее кафель, тем тоньше полосу можно у него отрезать. Но все же отрезать полоску меньше 5 мм плиткорезом не получится, для таких случаев нужны специальные кусачки.

Вернуться к оглавлению

Как правильно резать плитку?

Сначала нужно отмерить на плитке нужное расстояние и строительным маркером или фломастером нанести линию разреза. По этой метке и нужно , чтобы получить прямой срез. Плитка ложится на основание плиткореза нанесенной линией вверх, причем так, чтобы колесико и нанесенная линия совпали.

Удерживая одной рукой плитку, другой поднимаем ручку с колесиком таким образом, чтобы колесико стало на плитку в верхней ее по отношении к вам части в самом начале будущего разлома. Поставив колесико, нужно с небольшим нажимом, чтобы оставалась риска, двигать ручку на себя. Проход нужно делать только один. Если сделать больше, вы не сможете ювелирно точно провести по линии и разлом получится некрасивым, кривым.

Плиткорез – это универсальный прибор для разрезания плитки.

Надрезанная плитка разделяется на части с помощью специальных упоров, похожих на крылья. При резке ролик не дает упорам давить на поверхность, но когда риска будет прорезана, они приводятся в действия. Для этого переустанавливаем планочку в нижнюю часть так, чтобы упоры давили на нижнюю треть плитки возле основания рукоятки и на нижнюю часть ее поверхности.

Упоры должны быть оснащены специальными подушечками, чтобы не оставлять на поверхности следов. Если их нет, то их можно заменить, обмотав концы опор в несколько слоев лейкопластырем или скотчем. Закрепив плитку, левой рукой удерживаем рычаг, а правой несильно ударяем по нему сверху. Плитка должна расколоться на две части. Но даже если плитка после удара не раскололась, не стоит сразу паниковать. Возможно, вы недостаточно сильно ударили, ударьте еще раз, посильнее.

Если надрез сделан правильно, то место раскола будет ровным. Но даже если разлом получился не слишком ровным, то его всегда можно подправить, применив шлифовальный камень или наждачную бумагу.

Вернуться к оглавлению

Как правильно резать плитку болгаркой и стеклорезом?

Плиткорез – лучшее решение, когда нужно резать плитку. Однако бывает так, что объемы работ слишком малы, чтобы покупать плиткорез. В этом случае на помощь придут болгарка или стеклорез.

При работе с болгаркой нужно помнить, что это инструмент повышенной опасности. Это правило становится еще актуальнее, если резать болгаркой плитку, ведь она изначально не предназначена для такой работы. Поэтому резать кафель болгаркой, не оснащенной защитным чехлом, нельзя ни в коем случае. Также нужно позаботиться о собственных глазах и ушах, надев защитные очки и наушники.

Для резки кафеля нужно использовать только алмазный круг. Круг для металла с такой работой не справится. Плитка должна быть надежно закреплена. После включения болгарки нужно дождаться, пока диск наберет обороты, а потом, немного придавливая, провести диском по линии разметки. Вести диск нужно обязательно от себя.

При работе болгарку нужно держать ровно, чтобы диск все время находился под углом в 90º к линии разреза. По сравнению с плиткорезом срез получится не таким качественным, но после обработки шлифовальным кругом будет смотреться прилично.

Если у вас нет ни плиткореза, ни болгарки, а плитку нужно резать, можно воспользоваться и обычным стеклорезом. Но при использовании стеклореза плитку нужно будет замачивать в воде минимум на час. И только после этого приступать к разметке и резке.

Техника резки плитки ничем не отличается от резки стекла. Плитку нужно положить на ровную и устойчивую поверхность. Около отчерченной линии ложится линейка. Далее стеклорезом провести по отмеченной линии, при этом не стоит делать надрез слишком глубоким. Сделав надрез, плитка смещается на край поверхности так, чтобы край поверхности и сделанный надрез совпадали. Теперь достаточно надавить на обе стороны, и плитка расколется точно по надрезу.

Для подрезки плитки можно использовать лобзик с карбидным лезвием. Но работа с ним слишком медленная. Для подрезки одного кафеля лобзиком уйдет от 5 до 10 минут, что слишком много, особенно учитывая, сколько таких операций нужно выполнить во время укладки.

Сегодня керамическая плитка стала одним из самых востребованных материалов для отделки помещений. И если вы решили сэкономить и положить ее самостоятельно, то вы обязательно столкнетесь с необходимостью резки.

Если вам не приходилось раньше резать плитку, то, прежде чем приступить к работе, лучше потренироваться на бракованном материале. Так вы и руку немного набьете, и не жалко будет испорченного кафеля. Главное – не отчаиваться и не опускать руки после первых неудач. И тогда все у вас получится.

Самый простой способ резки плитки на элементы – воспользоваться ручным плиткорезом. Его стоимость варьируется от 200 рублей и более, однако с помощью этого инструмента вы сможете сэкономить много времени и сил. Более того его просто можно взять на прокат в магазине строительных материалов. В данной статье мы расскажем, как резать плитку плиткорезом.

Устройство плиткореза

На зафиксированной плитке намечается линия отреза, вдоль которой проводят колесиком плиткореза. Далее опускают рычаг, и материал разламывается по отмеченной черте. Эта работа занимает не более 1 минуты.

Правила использования ручного плиткореза:

• Перед использованием плиткореза стоит капнуть маслом на направляющую раму и колесико, чтобы нанести риску. Удостоверьтесь в надежности крепления колеса. Оно не должно сдвигаться в стороны, в противном случае вы получите кривую линию надреза. При изнашивании режущего колесика его стоит сменить, купив аналогичное в магазине строительных товаров.

• Прежде чем приступать к процессу, стоит сначала попробовать сделать несколько экспериментальных разрезов желаемого изгиба. Если не получилось сделать необходимый надрез ручным плиткорезом, стоит воспользоваться автоматическим, либо произвести несколько надсечек и отламывать плитку маленькими частями с помощью кусачек.

Видео

Видеоматериал, в котором представлены разные способы резки плитки:

Технология резки керамической плитки с помощью плиткореза

Для изготовления прямого среза плиткорезом необходимо провести черту фломастером на материале. Далее уложить плитку на специальное основание инструмента и совместить указанную черту с колесиком для нанесения риски. При выполнении множества одинаковых срезов, целесообразно зафиксировать рамку с помощью шурупа в заданном положении. Держите одной рукой плиту, а второй – рычаг с колесиком.

Рычаг нужно поднять до соприкосновения колесика с поверхностью плитки, а затем выполнить движение ручкой на себя. Применив небольшое усилие, выполните один проход колесика, нанеся риску.

Обратите внимание! При неоднократном проведении, выполненный срез получится некачественным.

Далее по выполненной риске потребуется разделить материал на элементы. Для этого поставьте крылья у начала рычага таким образом, чтобы они оказались на уровне 1/3 части нижней плиты. Предварительно обработайте крылья инструмента малярным скотчем, чтобы они не повредили материал. Удерживайте плитку в необходимом положении, слегка нажав на рычаг большим пальцем одной руки, ударьте по рычагу ладонью другой руки.

Обратите внимание! В том случае, когда на материале не образовался раскол, следует ударить посильнее. Если даже после этого материал не поддался, приступите к работе с другой плиткой, начав процесс заново.

После завершения работы, срезанный край может выделяться. Это исправляется путем обработки его наждачной бумагой или камнем для шлифовки. Запаситесь необходимым видом камня, подходящим под структуру вашей плиты. Нет необходимости в обработке краев, когда они закрываются соседними плитками.

Видео

В данном видеоматериале показан принцип работы ручного плиткореза:

Вот мы подошли плиткой к внешнему углу. Сейчас мы вам снимем кино, как разметиться к этому углу и подрезать плитку так, чтобы она у вас хорошо легла и обошла этот внешний угол.

Вот эта плитка. Сейчас на ней мы все покажем, как мы это все будем делать, не разрезая плитку ни пополам, ни как. А именно вырежем в плитке вот этот угол.

Значит, что мы делаем. Подбираем рисунок, чтобы у нас все по рисунку было сделано и совпадало, как у нас все сделано по рисунку плитка. Точно также подбираем, чтобы у нас не было смещений с рисунком. Выбрали. Теперь делаем разметку на плитке.

Берем нашу плитку, приставляем ее к плитке, которая уже лежит со швом, и даем шов, который у нас будет. Здесь отступаем от края 4 миллиметра или 5 и ставим метку на плитке. Эту метку переносим на торец. Вот она наша меточка.

Теперь то же самое делаем с вот этим краем, тоже, который лежит уже наклеенный.

Опять же приставляем, не забываем про шов. Смотрим и тоже отступаем от края миллиметра 4-5 и ставим метку.

Переносим метки наши на эту сторону. Дальше. Мы берем нашу импровизированную линейку с прямым углом. Будем считать, что в этой плитке прямой угол. Мы взяли такую подрезку. Нам надо соединить вот эти линии. Ложим. Здесь совмещаем с меткой. Смотрим, чтоб плитка-подрезка ровно лежала с этой плиткой и нигде не выступала, лежала на одной плоскости. Так как здесь прямой угол мы рисуем. Продлеваем линию одну и другую точно таким же способом. Можно взять целую плитку, но подрезкой легче. Она легче по весу. Расчертили.

Прорез плитки болгаркой и плиткорезом

Так, следующий шаг такой. Плиткорез буквой «Г» у нас не режет. Значит, нам, что надо сделать? Я обычно выбираю самый короткий, выбираем короткое расстояние, чтобы прорезать болгаркой.

Значит, мы прорежем эту часть вот до этой линии болгаркой с диском по плитке. А эту часть мы уже прорежем. Ну, бывает, попадается вот такая длина.

Просто сделаем рез на плиткорезе и отломим этот кусок. Значит, берем болгарку и прорезаем вот эту часть. Берем очки, надеваем. Вот болгарка. Надеюсь, здесь стоит диск по плитке. Именно по кафельной плитке. Он гладкий. Как выбрать диск по плитке у меня есть отдельные ролики. Там все рассказано о дисках с алмазным напылением. Вот алмазное напыление. Вот это режущая часть диска.

Значит, включаем ее. Значит, что хочу сказать. Когда будем делать рез болгаркой, ведем не строго по линии, а диск, что бы шел рядом с линией. Чтобы мы видели линию. То есть прорезать будем рядом с линией.

Включаем.

Так, прорез мы сделали. Что еще хочу сказать. Вы, наверное, заметили, что я, когда резал, я диск вел, как будто режем хлеб ножом. Что это дает? Это дает то, что диск при такой резьбе никогда его не защемит. Никогда. Потому что мы его то освобождаем, то даем нагрузку, то освобождаем, то даем нагрузку. И он лучше режет тогда. И быстрее и лучше режет.

Значит следующий шаг: рез мы сделали, теперь нам надо сделать рез на плиткорезе. Мы эту линию совмещаем с осью на плиткорезе. Так, вот совместили. Приставил ножку, и теперь прорезаем просто, начиная от конца прорезанного болгаркой до конца самой плитки.

Вот, чувствуется, в канавку попали. Рез чувствует. И прорезаем.

Все, прорез сделали. Теперь скалываем. Все. Вот наш внешний угол, я повторюсь.

Завершающий этап приклеивания плитки

И сейчас мы его приклеим. Наша плитка – спайка углов, поэтому мы в центр нанесем клея по такими движениями. Как будто грунтуем ее слегка.

Что хочу сказать. Почему мы отступаем от стены, не даем плотности? Потому что это связано с температурными режимами. Плитка не должна прилегать плотно к стене. То же самое со стяжками. Для стяжек делается темперная лента. Так, ровняем ее по плоскости. Ну, на всякий случай мы можем проверить еще, не сбивается ли наш лист. Сама плитка с клеем, но здесь еще пойдут плинтусы с клеем.

Кто называет его сапожок, но я называю его плиточный плинтус. То есть плинтус будет сделан из плитки. Мы берем плитку. Она со слоем клея имеет ровно сантиметр толщину. Почему? Потому что сама плитка 7 миллиметров и слой клея около 2-3 миллиметров. Приставляем просто плитку нашу к стене. Вот я даю ей 2-3 миллиметра, прекрасно закрывается. Так что наш рез закрывается, все отлично выходит.

Вот таким вот способом подрезаем все плитки под внешние прямые углы. Это один из способов.

Все права на видео принадлежат: Sergej Master

Плиткорез – это специальный инструмент, который предназначен для резки керамической плитки, керамогранита, стекла. Эти строительные материалы очень распространены: проведение отделочных работ редко обходится без использования кафеля, которым облицовывают полы и стены кухонь, ванных комнат, прихожих. При этом постоянно приходится сталкиваться с необходимостью подрезания материала до нужного размера, создания в нем отверстий, например, под розетки либо выключатели, трубы. Но резать плитку плиткорезом, как и другие материалы, следует правильно, чтобы уменьшить количество брака и получить результат максимально лучшего качества. Технология рабочего процесса определяется видом используемого оборудования.

На рынке строительных инструментов представлено множество моделей плиткорезов. Все их разнообразие по типу энергии, за счет которой выполняется работа, делится на два основных вида:

• механический;
• электрический.

С помощью механической разновидности осуществляют прямой либо фигурный (криволинейный) рез плитки, создают в ней отверстия. При этом толщина обрабатываемого материала ограничена 16 мм. отличаются высокой производительностью: они способны резать плиточный материал толщиной более 16 мм.

Принцип разрезания плитки механическими и электрическими инструментами разный. Но модели оборудования обоих видов используются как в быту, так и при профессиональной деятельности в соответствии со своим функционалом.

Конструкция механических инструментов

Механический инструмент делится на ручные и стационарные (настольные) модели. Ручные плиткорезы бывают двух разновидностей:

• в виде кусачек, конструкция которых представлена на фото ниже;

• в виде роликового резака, имеющего изображенное на фотографии далее устройство.

Устройство ручных моделей очень простое, но с их помощью можно работать только с тонким плиточным материалом.

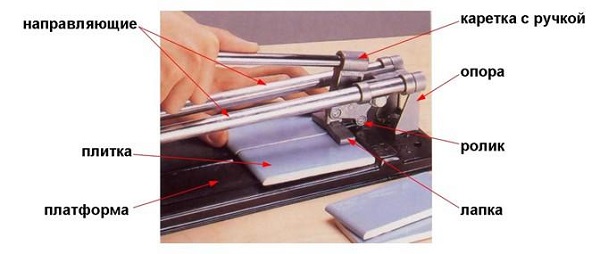

Стационарные изделия представлены большим количеством различных модификаций. Но во всех случаях устройство плиткореза настольного типа имеет следующие конструктивные элементы:

• каретку с режущим роликом и ручкой, передвигающуюся по направляющим;
• основание (еще его называют платформой, столом или станиной);
• рычаг, с помощью которого переламывают надрезанный кафель;
• фиксирующие плитку лапки.

Направляющие закреплены на стойках. Детально все рассмотренные детали показаны на нижеследующей фотографии.

У некоторых моделей имеются измерительные линейки , что позволяет без предварительной разметки выполнять резку. Если у механизма есть дополнительные приспособления, такие как балерины , то можно с их помощью вырезать отверстия разного диаметра.

Ручными резаками и стационарными моделями работа выполняется по следующему принципу:

• роликом делают надрез в распиливаемом материале;
• по линии разреза разламывают плитку.

С помощью плиткореза-кусачек от кафеля откусывают небольшие кусочки. Этим инструментом работать можно только по краям.

Устройство электроплиткорезов

Электроплиткорезы по своей конструкции напоминают циркулярную пилу. Они делятся на две разновидности:

• ручные модели;
• станочное (стационарное) электрооборудование.

Основными узлами любой модели являются:

• электродвигатель;
• головка, с закрепляемым на ней алмазным диском;
• рукоятка;
• кнопка включения.

Электрический двигатель у сетевого электрооборудования бывает однофазным (работает от напряжения 220 V) или трехфазным (рассчитан на 380 V).

Встречается оборудование, оснащенное вместо дисков алмазными ленточными пилами.

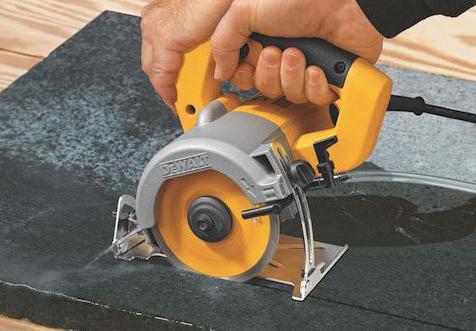

Ручные модели имеют опорную подошву. У некоторых изделий на ней расположены специальные ролики, чтобы было удобно перемещать электроинструмент по поверхности материала.

Часть электроплиткорезов оснащена упорами, линейками, угломерами, а также бачками под воду для охлаждения места распила. Эти конструктивные элементы хорошо видны на фото ниже.

Для пылеудаления некоторые модификации снабжают пылесборником. Существуют варианты устройств с возможностью подключения пылесоса , например, как на фотографии далее.

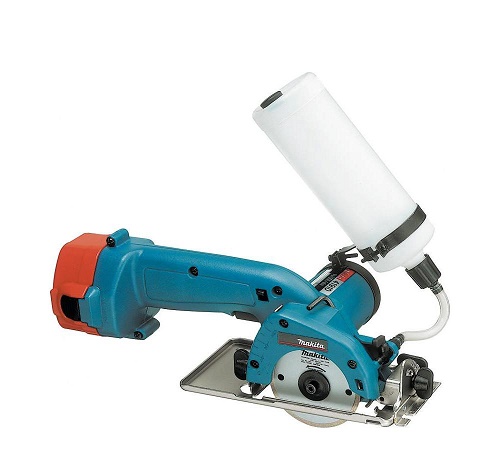

Ручные электроплиткорезы могут работать на аккумуляторах . Такие модели поставляют на рынок фирмы RYOBI (например, LTS180 M) и Makita (4191 DWD, CC 300 DWE).

Станочное электрооборудование , в зависимости от того, где установлен электродвигатель с пильной головкой, бывает следующих модификаций:

• с нижним размещением этих узлов;

• консольное (перемещается стол с заготовкой, а диск неподвижен) и мостовое (двигается режущая головка относительно материала) с верхним расположением электромотора.

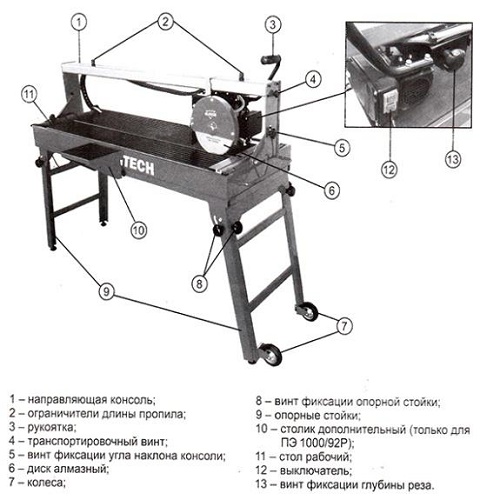

Детальная конструкция мостового электроплиткореза на примере Elitech ПЭ 1000/92Р представлена на нижеследующей фотографии.

Электрический плиткорез работает по тому же принципу, что и циркулярная пила . При нажатии кнопки включения начинает работать электродвигатель, приводя во вращение алмазный диск. Он полностью распиливает положенную на стол плитку под углами разной величины, а не только под 90 градусов.

Охлаждение заключается в подаче воды к зоне распила. Одновременно жидкость препятствует образованию пыли, очищает диск от частиц кафеля.

Подготовка к работе

Перед тем, как начать пилить керамогранит, стекло или кафель, необходимо подготовить рабочий инструмент, а в некоторых случаях – настроить его.

Любой инструмент предварительно осматривают на наличие внешних повреждений. У механических моделей проверяют:

• состояние ролика — свободность вращения, наличие дефектов, остроту, надежность фиксации;
• плавность хода каретки, наличие люфта;
• станину на наличие загрязнений, при необходимости удаляя их;
• дефектов на рукоятке;
• если есть упор, то замеряют величину угла между ним и осью реза.

Режущий ролик должен свободно вращаться, быть чистым и правильной формы (без выбоин, вмятин). Он должен по размеру подходить под толщину распиливаемого кафеля.

После предварительной проверки и очистки на направляющие и резец наносят небольшое количество смазки (машинного масла). Затем с помощью строительного карандаша, маркера или фломастера наносят на поверхность плиточного материалы разметочные линии, по которым будет осуществляться рез.

Если модификация оснащена упором и измерительной линейкой, то разметку делать не обязательно.

Прежде, чем отрезать плитку электроплиткорезом, проверяют надежность закрепления диска. Загрязненный диск очищают от налипших частиц мусора. Если электроинструмент оснащен системой водяного охлаждения , то поддерживают наличие жидкости в нужном количестве. Грязную воду заменяют полностью, чтобы место распила хорошо охлаждалось.

У электрооборудования питающий шнур должен быть целостным и сухим: только в таком виде разрешается вставлять вилку в розетку. Также во время работы приспособления циркулирующая в охладительной системе вода не должна попадать на кабель. После того, как электрооборудование заработает, требуется убедиться в непрерывности подачи жидкости.

Обычно электроинструмент регулируется на заводе, но при транспортировке настройки могут нарушиться. По этой причине может потребоваться настройка угла реза и длины рабочего передвижения диска . Регулировка каждой модели имеет свои особенности. Процесс настройки используемой установки описывается в эксплуатационной инструкции к ней. Для выставления углов понадобится применять транспортир, угломер либо угольник.

Резка механическим плиткорезом кафельной плитки и керамогранита

Чтобы правильно резать кафельную плитку плиткорезом, рекомендуется ее предварительно подержать некоторое время в воде — это позволяет легче ее разрезать.

С помощью механического стационарного инструмента режут плиточный материал следующим способом:

• на поверхности кафеля наносят разметочную линию;
• укладывают плитку на станину так, чтобы разметка совпала с траекторий, по которой движется режущее колесико (каретка);

• несильно надавливая на каретку, проводят ей один раз по линии разреза;

• рукоятку устанавливают в рабочее положение, затем ее резко опускают, ломая по разрезу кафель.

Чтобы грани итоговых кусков получались аккуратными, линия реза должна быть минимум в сантиметре от плиточного края.

Нажим на каретку должен быть такой силы, чтобы колесико прорезало плиточную эмаль, а кафель не продавился. Проводить несколько раз не стоит, потому что края фрагментов получатся неровными. Когда грань получается с неровностями и сколами, ее потребуется дополнительно отшлифовывать. Резать керамогранит плиткорезом стационарного типа можно лишь при толщине плиток до 15 мм. Алгоритм процесса полностью аналогичен изложенному выше.

Ручными роликовыми резаками работают так же, как и стационарными приспособлениями. При этом подходит только кафель минимальной толщины: такие инструменты не предназначены для профессионального использования. У некоторых новичков довольно часто возникает вопрос о том, можно ли плиткорезом резать стекло . Это делать можно, но только с обычным материалом. Чтобы резать закаленные разновидности, потребуется специальный электроинструмент.

Плиткорезом-кусачками работают следующим образом:

• заводят инструмент на край кафеля, располагая его широкой частью на лицевой поверхности керамики, а центральная часть кусачек размещается вдоль линии изгиба непосредственно над бороздкой;
• затем аккуратно отламывают кусочки материала.

С помощью кусачек можно сделать круглые отверстия, но для качественного выполнения работы нужно иметь соответствующие навыки и быть внимательным.

Электроплиткорезы разных типов работают одинаково, поэтому технология резки плиточных материалов с их помощью аналогична. Работа с электрическим плиткорезом не отличается особой сложностью, только следует быть аккуратным и внимательным. С ручными моделями обращаться труднее: ровность реза зависит, в основном, от навыков работника.

Чтобы правильно пользоваться плиткорезом электрического типа, необходимо придерживаться таких правил:

• перед работой необходимо включить систему охлаждения;
• предварительно нанести на поверхность заготовки разметку;
• зафиксировать плитку на рабочем столе;
• после необходимо аккуратно продвигать кафель к диску либо наоборот (зависит от модели эксплуатируемого агрегата), постоянно контролируя силу нажатия при этом;

• перед концом линии реза следует уменьшить силу воздействия, чтобы предотвратить образование неровностей или сколов.

Кроме прямолинейного реза с помощью электроплиткорезов выполняют вырезание различных фигур. При этом процесс происходит в такой последовательности:

• наносят разметку;
• делают прорези электроплиткорезом, обрезая лишние фрагменты и отламывая их плоскогубцами;

• обрабатывают края заготовок, например, надфилем.

Применение электроинструмента позволяет разрезать кафель на тонкие полосы шириной несколько миллиметров, при этом разрез получается ровным.

Возможные ошибки при использовании инструмента

Ошибки при работе как с механическими, так и с электрическими плиткорезами, допускают не только новички. Очень редко, но случаются промахи и у профессионалов. Неопытному работнику необходимо время, чтобы освоить эксплуатируемое приспособление и добиться высокого качества реза плитки.

Наиболее распространены следующие общие ошибки при использовании плиткорезов.

1. Работниками не используются средства индивидуальной защиты, в минимальный набор которых должны обязательно входить защитные очки с перчатками.
2. После окончания работы эксплуатируемый инструмент не очищают от различного налипшего мусора, например, от мелких кусочков керамической плитки, керамогранита или раствора. При последующем использовании это влияет на качественность, безопасность, а также эффективность резки.
3. Плохо закрепляется распиливаемый плиточный материал: в результате случайной подвижки нарушается прямолинейность разреза.

При эксплуатации механического оборудования возможны такие дополнительные ошибки:

• для работы используют приспособление, режущий элемент которого вращается несвободно, что приводит к образованию различных дефектов (например, выбоин) по краям линии реза;
• при разрезании заготовки оказывают неравномерное давление на резец, что вызывает порчу плиточной эмали;
• при наличии специальной ручки для разламывания плитки не пользуются ей, а делают все вручную неаккуратно;
• проводят несколько раз режущим элементом по поверхности материала, что приводит к порче декоративного слоя и кривой линии разлома.

Работа с электроплиткорезом у малоопытных пользователей также сопровождается ошибками, основные из которых следующие:

• у станочных моделей несвоевременно выполняется замена охлаждающей жидкости (воды);
• соприкосновение диска с плиточной поверхностью осуществляют не плавно и легко, а резко;
• не пользуются наушниками и респиратором;
• эксплуатируются электроплиткорезы с признаками внешних повреждений или с другими неисправностями;
• при распиливании керамогранита или керамики оказывают чрезмерное давление на работающий инструмент, перегружая его этим;
• включают электрооборудование при контакте диска с поверхностью разрезаемого материала.

Ошибки при использовании приспособлений для резки плиточных материалов приводят не только к преждевременному износу оборудования и выходу его из строя, но и связаны с получением травм различной степени тяжести.

Чтобы научиться хорошо работать электрическим или механическим плиткорезом, особенно их ручными моделями, необходимо тренироваться на практике, постоянно совершенствуя свое мастерство. Перед началом эксплуатации оборудования следует ознакомиться с инструкцией по его использованию. В ней указываются необходимые мероприятия по периодическому техническому обслуживанию модели, подготовке ее к работе, первоначальной настройке. Также эксплуатационная инструкция содержит необходимые рекомендации, соблюдение которых позволяет безопасно выполнять работу. Игнорирование этих указаний приводит к травматизму. Нужно учитывать, что электроинструмент является более опасным по сравнению с механическими аналогами. При работе с ним необходимо быть очень внимательным.
