Смотря на ограждения, ворота, калитки различных коттеджей, человек, который не имеет никакого представления о кузнечных инструментах, работе в кузнице, спрашивает: откуда такие деньги? Человек, разбирающийся в кузнечном ремесле, ответит ему, что подобные вещи (металлические мебельные украшения, качели, лавочки) сделаны посредством приспособлений для холодной ковки.

Стоимость холодной ковки не слишком большая. Обусловлено это низкими расходами на оснащение, высокой эффективностью обработки. Кузнец, который занимается данным видом работы, может быстро начать получать неплохую прибыль. Вероятно, некоторые хозяева коттеджей сами делают все ограждения и ворота, потому как холодную ковку возможно осуществлять в гаражном помещении либо сарае, не имея при этом никаких особых навыков.

Главное, что вам потребуется – это самодельное оборудование для холодной ковки. Если вы желаете делать различные предметы из металла, вам понадобится пять – семь видов оснащения. Своими руками станков для холодной ковки возможно изготовить три – пять штук. Прежде чем начать изготовление, нужно изучить основы работы в кузнице.

Штамповка, ковка, гибка

От штамповки холодная ковка отлична тем, что материал под действием инструмента практически не течет. Посмотрите на баночку из-под пива или, например, чайник из алюминия/жести. Их выдавливание осуществляется за 1 удар штампующего устройства.

От горячей ковки холодная отлична тем, что деталь перед началом обработки не разогревают. Заготовку как бы наклепывают, ударяя по ней много раз. Металлическая структура значительно меняется. Прочность поверхности повышается, а середина становится более вязкой. Кустарные мастера очень ценят бандажи колес вагонов, части рельсов.

Металл наклепывается посредством обычного молота. Изготовить его собственноручно легче, чем самодельный станок для холодной ковки. Однако такая ковка все-таки отличается от наклепа. При ее выполнении металлическая структура сильно не изменяется.

В настоящее время существуют различные виды станков для холодной ковки. Электрический привод используется редко, потому как вызванное им увеличение КПД зачастую не оправдывает трудность создания, траты на электроэнергию. Для холодной ковки станки делятся на:

• твистеры – образуют плоские спиральки и иные завитушки с неширокой серединой;
• торсионные – дают возможность создавать винтовое закручивание прутка и детали из объемных спиралек (филаменты);
• штамповочно-инерционные – с их помощью выполняют расплескивание фасонных наконечников, штамповку декоративных хомутов для объединения узорных частей, выдавливание рельефных элементов на длинных изделиях;
• гибочные – обработка осуществляется посредством нажима, протяжки либо сочетания этих методов. В первом случае изготавливают волны, зигзаги, во втором – кольца, завитушки.

В разнообразных книгах, в особенности английских, все самодельные станки для холодной ковки своими руками, которые формируют изделия посредством закрутки/завивки зачастую называются твистерами. Первоначально твистер применялся, чтобы навивать пружины. Однако более правильно полагать, что твистер – это навивочное устройство, а торсионный станок – крутильное.

Гнутики

В станке для холодной ковки своими руками гнутиком называется устройство, предназначающееся для получения зигзагообразных элементов. Заменяя ролик/клин, возможно в определенном диапазоне менять угол зигзага.

Гнутик для труб, прутьев до шестнадцати миллиметров стоит дешево. Изготовить его в бытовых условиях трудно, потому как необходимо точечное обрабатывание. Попытайтесь обыкновенной электрической дрелью сделать отверстие в гаечном ключе. А ведь нагрузки в гнутике намного больше. Ввиду этого гнутик проще приобрести. Он может применяться как для ковки своими руками, так и для производства частей сварных металлических конструкций, сгиба небольших труб.

Твистеры

С давних времен мастера кузнечного дела производили завитки по оправочному шаблону посредством рожкового захвата-рычага. Метод этот малоэффективен, однако дает возможность без особого труда и больших временных затрат создавать различные гибочные оправки из обыкновенной металлической полоски. Упорный рычажный рог не позволяет шаблону сдвигаться под давлением детали. Рог обвода должен быть скользящим с фиксированием. Обработка будет протекать более медленно, однако с большей точностью.

Еще одно самодельное приспособление для фасонного сгибания – это крепкая доска со штырями опоры. Ими могут служить обыкновенные болты. Обрабатывать возможно полоску до шести миллиметров. Все зависит от вашей физической силы. Сгибают полоску «на глазок». Процесс довольно медленный, однако возможно создавать самые разные узоры.

Улитки

Одна из разновидностей твистера (станка для ковки) – это улитка. Она весьма распространена среди людей, которые занимаются художественной ковкой. Улитка имеет несложную конструкцию, доступна для создания в домашних условиях. Кроме того, она удобна в эксплуатации и многофункциональна. Для ковки станок-улитка подходит идеально. Из себя он представляет гибочный рычаг, который немного усовершенствован и механизирован. Данное оборудование для холодной ковки металла делится на 2 вида.

С лемехом

Схема работы данного приспособления для холодной ковки такова:

1. Улитка проворачивается.
2. Заготовка фиксируется на устройстве.
3. Посредством пружины осуществляется прижим валика к детали.
4. Выполняется вращение улитки по часовой стрелке (используются рычаги).
5. Фиксация убирается, улитка поднимается, из устройства достается готовый завиток.

Плюсы подобного твистера таковы:

• Возможно обрабатывать детали без особого оборудования. Обусловлено это тем, что по вертикали нагрузка на пол помещения довольно небольшая.
• Опору сделать достаточно просто, можно сварить ее из обыкновенных металлических профилей.
• Работать возможно в одиночку. Одной рукой поворачивайте ворот, второй прижимайте полоску к лемеху.
• Возможно делать спирали с пятью витками.

Рычажные

Подобные ручные станки для холодной ковки имеют конструкцию, схожую с трубогибом. Они менее производительны, чем устройства с воротом. Нагрузка довольно большая. Ввиду этого требуется крепкое основание из специальной стали. Повернув рычаг до заклинивания, необходимо перемещать ролик прижима. Создать на улитке можно до четырех завитков. Такой ручной станок для холодной ковки своими руками имеет следующие особенности:

• Все элементы, за исключением ролика прижима, могут быть сделаны из обыкновенной стали.
• Роликом прижима может служить стандартный роликовый подшипник.
• Основание станка способно прослужить больше тысячи рабочих циклов.
• Гибку возможно осуществлять как по шаблону, так и по проставкам.
• Есть возможность быстро изменять форму изготавливаемого изделия, делать обратные сгибы.
• Конец заготовки возможно фиксировать, кладя его в шаблонную выемку. Уширение осуществляется посредством наваривания либо сгиба.

Торсионы

Данный инструмент для холодной ковки дает возможность повысить КПД и увеличить качество производимых изделий. Рабочее усилие достаточно большое, потому необходимо основание высокой прочности. Подойдет хребтовая двутавровая рама от ста миллиметров либо пары соединенных швеллеров. На опорной поверхности основание требуется зафиксировать надежным образом посредством присоединенных к нему лап.

Деталь (пруток в форме квадрата) фиксируется патронами оправками с гнездами. Ввиду того что пруток при скрутке уменьшается по длине, патроны в шпиндельном элементе и задней бабке необходимо хорошо закрепить винтовыми зажимами. Задняя бабка должна быть скользящей.

Если устройство необходимо для изготовления, к примеру, небольшого ограждения, то можно сделать станок для холодной ковки своими руками из лома, подручных средств.

Электрический привод

Работать на торсионном станке с неэлектрическим приводом утомительно. Хорошего качества добиться практически невозможно. Обусловлено это тем, что вручную трудно достигнуть равномерного момента вращения. Ввиду этого лучше использовать электрический привод, который должен устанавливаться в инструмент для ковки. Привод можно сделать из подручных средств (полуось ведущего моста авто с задним приводом, зубчатая дифференциальная пара). Движок – на 1,5-3 кВт, 900 оборотов в минуту. С иными вариантами можно ознакомиться, посмотрев в интернете соответствующие видео.

Волна и зигзаг

Как сделать станок для холодной ковки, посредством которого возможно создавать волно- и зигзагообразные элементы? Для этого понадобятся вальцы, сделанные из инструментальной/хромоникелевой стали. В дуге ставятся ограничители, дающие возможность создавать точный профиль волны.

Если установить на улитку специальный ворот, можно создавать волны. Рукоятки применяются те же. Они вкручиваются в гнезда резьбы на воротной головке. Основной ролик рекомендуется располагать отдельно, прикреплять к основанию болтами с головкой.

Кованые изделия необходимо объединять в одно целое. Проще всего сваривать и затем заглаживать швы болгаркой с зачищающим кругом. Он имеет большую толщину, чем отрезной, справляется с усилиями изгиба. Намного лучше выглядят детали, которые соединены фасонными хомутами. Штамповка осуществляется из полоски от полутора миллиметров. Хомутную заготовку изготавливают в форме буквы «П». Ее крылья сгибают с задней стороны посредством молота. Для окрашивания применяются специальные эмали, краски для металлических изделий. Эмали с пигментом более дорогие, однако они не склонны к отслаиванию, выгоранию, износу и термодеформации.

Нагрузки, которые переносит пресс для холодной ковки, в особенности ударные, достаточно высоки. При этом требуется точно обрабатывать заготовки. Ввиду этого лучше не пытаться, используя чертеж станка для холодной ковки, сделать подобное устройство. Самому можно изготовить лишь ручной стан прокатки. Однако стальные валки, вали и втулки подшипников все равно понадобится покупать.

Если же вы всерьез намерены заняться кузнечным делом, попробуйте изготовить твистер либо торсионное устройство. У станка для холодной ковки чертежи достаточно простые, разобраться в них под силу даже человеку, который весьма отдаленно знаком с кузнечной работой. Чертежи станков возможно отыскать в интернете либо спросить у знакомых, которые занимаются кузнечным делом. Конечно, профессия «кузнец» сегодня менее популярна, чем тот же «кондуктор», однако это не значит, что кузнечным делом вообще никто не занимается.

Холодная ковка невозможна без специального кузнечного оборудования . Давайте рассмотрим виды приспособлений и фигуры, которые можно получить с их помощью. Мы подготовили для вас чертежи и тематические видео. Также рассмотрим последовательность изготовления станка для холодной ковки своими руками.

Если вы только собираетесь организовать мастерскую холодной ковки и хотите избежать больших расходов, то самостоятельное изготовление станков и приспособлений поможет создать свой маленький бизнес без чрезмерных затрат.

Основные приспособления и станки

Станки для холодной ковки предназначены в основном для гибки по дуге или углом, а также для скручивания. Они могут быть ручные или с электрическим приводом.

Основные виды станков и приспособлений для холодной ковки:

• Гнутик
• Твистер
• Улитка
• Глобус
• Волна
• Фонарик

Приспособление «Гнутик»

Покупной или сделанный самостоятельно «Гнутик» — универсальное приспособление, позволяющее получить дугу или угол из прута. Он представляет собой основание с ползуном, на котором закреплен упор с углом (90° или другим по необходимости) и двумя цилиндрическими неподвижными упорами. Перемещая ползун и угловой упор, прут сгибается под углом. Для получения дуги предусмотрен третий цилиндр, вращающийся на противоположной от углового упора стороне.

Приспособление может быть выполнено на горизонтальной или вертикальной платформе.

Аксонометрия приспособления «Гнутик» — вертикальное расположение

Чтобы смасштабировать размеры, приводим чертёж нижней планки этого «Гнутика».

Планка нижняя

Это приспособление — универсальное. С помощью насадок на нем можно не только гнуть, но и резать, и пробивать отверстия. Но это уже будет следующим шагом.

Получение дуги на «Гнутике»

Получение угла на «Гнутике»

Так выглядит самодельный «Гнутик»:

Приспособление «Твистер»

«Твистер» — инструмент для скручивания прутков, в основном квадратного сечения, вдоль продольной оси. Это несложное приспособление может быть ручным и с электроприводом. Принцип действия: закрепляются оба конца прута, потом одно крепление начинает проворачиваться, скручивая металл до необходимой формы.

Внешний вид покупного ручного «Твистера»

Посмотрите фото самодельного «Твистера» с электроприводом, собранного с использованием электрооборудования бывшего в употреблении:

Для изготовления «Фонариков» и «Шишек» существует специальный станок, но для начала можно использовать и «Твистер», как это показано на видео (англоязычное, но всё предельно понятно).

Видео: как сделать заготовку под «Фонарик» на «Твистере»

Приспособление «Улитка»

Инструмент «Улитка» предназначен для получения завитков (или спиралей) и «валют» (S-образных деталей). Встречаются различные конструкции.

Один из вариантов конструкции: 1 — лемех улитки; 2 — основа станка; 3 — прижимной валик; 4 — рычаг для управления прижимным валиком; 5 — крепление основы; 6 — палец для фиксации лемехов; 7 — паз для прижиного валика; 8 — ось рычага управления; 9 — пружина для прижатия валика; 10 — фиксатор для заготовки; 11 — ведущий лемех улитки; 12 — основная ось; 13 — рычаги

В результате должно получиться такое приспособление:

Ещё одна лёгкая конструкция, чтобы гнуть прокат сечением до 12 мм:

1 — сегмент улитки; 2 — эксцентрик; 3 — ручка; 4 — основание; 5 — направляющие полозья; 6 — ось; 7 — ползун; 8 — гайка оси; 9 — ось крепления ролика; 10 — ролик; 11 — приводная ось; 12 — направляющая эксцентрика; 13 — центральный сегмент улитки; 14 — барашек эксцентрика; 15 — основная ножка; 16 — соединительный штифт сегментов улитки; 17 — корректирующий винт; 18 — соединительное ухо сегментов улитки

Часто приспособление «Улитка» делают на опоре, особенно если гнуть нужно толстый прокат.

Несколько полезных видеоматериалов по самодельных станкам «Улиткам».

Изготовление улитки

Работа станка

Подробнее о таких конструкциях мы поговорим ниже.

Приспособление «Глобус»

Такое устройство внешне похоже на школьный транспортир и предназначено для изготовления дуг с большим радиусом изгиба из полосы, квадрата, круга или шестигранника. Сначала загибом фиксируется один конец заготовки, потом она изгибается по всей длине по шаблону. Принцип действия чем-то похож на работу закаточной машинки для консервации.

Внешний вид приспособления

На видео работа на «Глобусе»

Пользуясь исключительно мускульной силой, дугу большого диаметра можно изготовить на шаблоне, прикрученном или приваренном к верстаку. На нём хорошо гнуть полосу, трубу тонкостенную и т. д.

Шаблон

Приспособление «Волна»

Получить волнообразные изделия из заготовки круглого, квадратного, шестигранного сечения или трубки можно на приспособлении «Волна». Деформация заготовки происходит между вертикальными валками прокручиванием.

Приспособление волна и полученные изделия

Приспособление в действии

Приспособление «Фонарик»

На этом станке изготавливают заготовки элементов «Фонарики» или «Шишки», которые могут состоять из 4-х, 6-ти, 8-ми и более прутков. По принципу действия станок похож на «Твистер», но тут заготовки изгибаются вокруг направляющего вала, что формирует более правильную и точную конфигурацию изделия.

Приспособление «Фонарик»

Работа приспособления для изготовления «Фонарик»

Приспособление для холодной ковки элемента «Хомут»

Элемент холодной ковки «Хомут» предназначен для фиксирования между собой других элементов конструкции.

Приспособление для гибки «Хомута» можно выполнить по прилагаемым чертежам.

Приспособления для выполнения «гусиной лапки»

«Гусиная лапка» — расплющивание с нанесением красивых насечек концов заготовок для придания большей изящности конструкции или с целью уменьшения толщины для различных соединений.

Концы элементов оформлены «гусиной лапкой»

Эту операцию можно выполнить при помощи станка с матрицей или приспособлением и тяжелым кузнечным молотом на наковальне. Оба варианта мы даем в виде видеоматериалов.

Станок для изготовления «гусиной лапки»

Приспособления для ковки «гусиных лапок»

Подробный процесс изготовления штампа

Ниже прокатный станок для выполнения той же операции.

Станок для прокатки «гусиной лапки» (расстояние между вальцами регулируется). Материалы для прокатного станка: шестерни и валы — запчасти от комбайна б/у

Принцип действия

Изготовление «Улитки» с приводом

«Улитка» с электроприводом облегчает изготовление завитков и «валют». Особенно это ценно, когда работа не «для души», а для изготовления большого количества однотипных изделий на потоке при работе на заказ.

Ниже приведены этапы сборки станка для гиба прута максимальным сечением 10х10 мм. Двигатель мощностью 0,5 КВт/1000 об/мин работает при этом на пределе своих возможностей. Выполняет 6 оборотов вала в минуту. Сегменты улитки выточены из круглой болванки Ст.45 без термообработки высотой 25 мм и толщиной 20 мм. Улитка насажена на вал на подшипниках от заднего колеса мотоцикла — 7204. Поддерживающий ролик закреплён жёстко в пазу. Между двигателем и редуктором установлены шкивы.

Ниже приведены чертежи сегментов улитки.

Элемент улитки 1

Элемент улитки 2

Элемент улитки 3

Центральный элемент улитки

Для более массивного прута (от 12 мм) мощность двигателя должна составлять более киловатта. На фотографиях ниже представлен станок с двигателем мощностью 2,2 кВт, 1000 об/мин, дающий выход на валу около 10 об/мин. Это уже станок для профессионального использования. Применён бывший в употреблении редуктор, матрица вырезана из заготовки толщиной 30 мм — самый трудоёмкий процесс.

Для холодной ковки ещё понадобятся наковальня и молот. Горн не нужен, он требуется только для горячей ковки.

Совет! Перед началом работ начертите эскиз будущей конструкции в натуральную величину. Это поможет корректировать элементы и не запутаться при сборке.

С древнейших времен человечеству известна горячая ковка. Раскаленную для повышения пластичности заготовку подвергали формовке ударам тяжелого молота. Так получали оружие и инструменты, домашнюю утварь и украшения.

Горячая ковка требует высокой квалификации и опыта кузнеца, больших затрат труда, материалов и сложного оборудования. Холодная ковка позволяет изготавливать изделия из квадратного и круглого проката, не устанавливая дорогого и громоздкого оборудования и не налаживая сложных технологических процессов.

Метод холодной ковки

Способ заключается в использовании важного свойства металла — пластичности. При посредстве разнообразных оправок и механических приспособлений пруток изгибается в различных направлениях, скручивается, образует различные объемные фигуры. В качестве дополнительной обработки для соединения частей заготовок применяется сварка и слесарные операции. Станки начального уровня достаточно просты и приводятся в действие мускульной силой работающего на них мастера. Технология вполне доступна для освоения в домашней мастерской.

Минимальный набор кузнечного оборудования для холодной ковки металла включает в себя:

• Гибочные станки, или Гнутики — служат для изгиба заготовок под заданными углом и радиусом.
• Твистеры, или торсионы — служат для закручивания заготовки (или группы заготовок) вокруг продольной оси
• Волна — служит для создания периодических изгибов в разные стороны.
• Станок Улитка для ковки — применяется для создания спиралеобразных завитков на конце прутка.

Можно ли освоить холодную ковку самому? Да, для этого достаточно иметь базовые навыки слесарных работ, конструирования и механической обработки.

Многие домашние мастера сделали улитку – станок для холодной ковки самостоятельно, не используя для этого дорогих компонентов.

Виды, устройство и принцип работы улитки

Применяется несколько разновидностей популярного станка. Все они, независимо от деталей устройства улитки, используют общий принцип работы. Полосу или пруток металла с силой прижимают к неподвижному шаблону или к подвижному лемеху улитки, заставляя принять заданную чертежом форму.

Различают:

• монолитную неразборную улитку, использующую неподвижный металлический шаблон. Используется для производства серий одинаковых изделий
• съемную конструкцию — изгиб осуществляется вокруг штифтов, вставляемых в отверстия на массивной плите. Подходит для производства уникальных деталей сложной конфигураций, ограничено сечение прутка.
• Разборные улитки с вращением — более сложные по конструкции, но позволяющие получать идентичные изделия сложной формы с большой точностью

Изготовление простой улитки своими руками

В процессе работы по технологии холодной ковки прикладываются значительные усилия. Поэтому, прежде чем сделать улитку для холодной ковки своими руками, потребуется существенно укрепить обычный верстак или построить новый.

Самостоятельную сборку станка надо проводить на столешнице, сделанной из плиты толщиной как минимум 4 мм. Далее для изготовления самодельной улитки для холодной ковки понадобится чертеж. На него надо нанести контур будущего изделия, и вписать по внутренней стороне этого контура очертания неразборного шаблона или сегментов разборного.

Как сделать улитку для холодной ковки

• Монолитной неразборной
• Съемной конструкции
• Разборной улитки с вращением

В зависимости от возможностей домашнего мастера, планов производства изделий, количества разных типоразмеров можно выбрать один из этих вариантов исполнения.

Особое внимание нужно уделить разработке схемы шаблона, поскольку после приварки к плите внести коррективы в размеры и конфигурацию будет весьма затруднительно. Витки будущего завитка следует располагать на расстоянии 12-13 мм, учитывая, что в образующиеся пазы должен поместиться 10-мм пруток.

Основание диаметром 80 см вырезается из пластины толщиной от 4 мм, далее по чертежу из полосы толщиной от 3 мм вырезается и формуется шаблон для завитка. Для облегчения гибки его следует прокалить, далее сделать косую фаску по верхней стороне, а нижнюю приварить к основанию по контуру.

Основание крепится к станине болтами или струбцинами. Такое крепление позволяет оперативно применять разные шаблоны по мере надобности

Съемная конструкция

Шаблон для холодной ковки делается из стальной пластины не тоньше 10 мм и крепится на основании резьбовыми соединениями. Изготовление изделия начинают с внутреннего завитка. В паз на внутреннем сегменте шаблона зажимают конец заготовки.

Для страховки можно дополнительно прижать его малой струбциной. Используя рычаг с большим плечом, изготовленный из прутка сечением 2 см, на шаблон накручивают с усилием оставшуюся часть заготовки. Конструкцию можно улучшить, применив рычаг с закрепленным на нем подвижным подшипником.

В этом варианте шаблон улитки, называемый лемехом, закрепляется на массивной плите толщиной 4-10 мм, Изменение формы заготовки производится путем вращения вала, в котором закреплен ее свободный конец. Вал вращается с помощью рычага или ворота, приваренного к его верхнему концу. Лемех может выполняться из нескольких сегментов, соединенных между собой шарнирными пальцами. Кривизна поверхности лемеха меняется специальными регулировочными винтами. В поверхности основания нужно сделать систему отверстий для крепления сегментов лемеха в заданном чертежом положении.

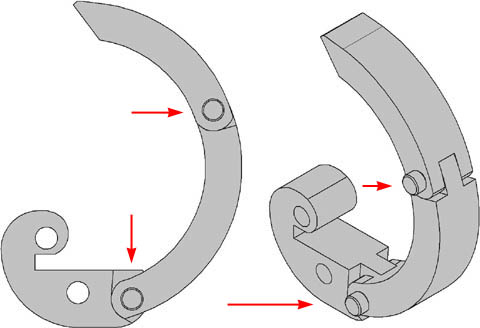

Улитку для холодной ковки с разборным лемехом с шарнирными штифтами затруднительно сделать в условиях домашней мастерской. Быстрее и дешевле будет заказать эти детали на производстве. Своими руками лучше изготовить разборный лемех без шарниров. Требуется изготовить чертеж деталей шаблона и обозначить на нем отверстия для крепления.

В основании сверлится система отверстий для крепления частей лемеха в разных положениях, обеспечивающих различную кривизну.

Теперь можно, переставляя крепления из отверстия в отверстие, изготавливать завитки различных радиусов.

Чертежи улитки для ковки

Начинающие мастера часто пренебрегают важностью этапа конструкторской проработки и делают шаблоны для холодной ковки на глазок. Этого может быть достаточно, чтобы «почувствовать металл» и понять суть процесса своими руками.

Но если вы хотите в результате получать красивые изделия, а тем более, если задумали выпуск серии одинаковых элементов- то при изготовлении станка не обойтись без точных расчетов всех параметров — углов и радиусов сгиба, моментов вращения, предельных усилий и других. Точный расчет позволит своими руками создать качественный станок-улитку для холодной ковки, который прослужит долго и будет радовать удобством работы и качественной эстетичной продукцией.

Сначала немного физики. Ковка как процесс в целом – это обработка металлов с помощью их разогрева. Молоты, наковальни, печи, могучие кузнецы в кожаных фартуках – это все про горячую ковку и классическое кузнечное дело. Там профессионалы, дорогое оборудование, отдельные помещения – занятие не из дешевых. Мы же говорим о совершенно другом процессе – холодной ковке.

Если разобраться, эта технология ковкой не является. Правильнее ее было бы называть сгибанием металлических прутьев, иногда ее называют «гибкой». Но, поскольку в многочисленных рядах мастеров работ по металлу уже устоялся термин «художественная холодная ковка», то мы с вами будем использовать общепринятые термины.

Вся художественная ковка состоит из сплошных изгибов, волн, завитков – все они разной величины, в разнообразном сочетании. Руками металл не погнуть, даже если он самый мягкий. Поэтому главный единственный метод холодной ковки – обработка металла станком. Для каждого металлического элемента существует свой инструмент.

Примеры художественной ковки.

Первым делом нужно обзавестись ими, но сначала разобраться с видами станков для холодной ковки. Сложность такого оборудования невысокая, стоимость – тоже.

Если вы собираетесь заниматься кузнечным творчеством для себя, вам будет вполне достаточно несколько приспособлений с ручным приводом. Темп работы на ручном оборудовании медленный, зато гораздо ниже затраты на изготовление и использование. Электрические приводы понадобятся только в случаях коммерческой ковки на заказ, тогда овчинка будет стоить выделки.

Специальные станки для холодной ковки – это целый букет вариантов, они бывают с ручным управлением или с электромоторами, самодельные или покупные. Чтобы воплотить в металле все мыслимые и немыслимые художественные идеи, вполне хватит 5 – 7 видов. Как минимум, половину из них можно изготовить самостоятельно.

Главное – помнить, что холодная ковка металла по плечу любому, у кого есть желание и упорство. Перед тем, как принять решение о начале работ по холодной ковке, нужно разобраться с некоторыми нюансами этой технологии и видами специального оборудования.

Классификация станков

Виды станков для холодной ковки.

Станки для холодной ковки делятся на четыре основных вида:

• Твистеры или улитки закручивают спирали с плоской поверхностью и узкими ядрами, чаще всего эти станки используются для ручной холодной ковки.
• Торсионные виды приспособлений предназначены для изготовления скрученных объемных спиралей.
• Гибочные виды – для спиралей с широкими ядрами.
• Инерционно-штамповочные – для декоративных хомутиков и обработки концов всех элементов.

Перед детальным описанием каждого вида пройдемся по технологиям холодной ковки, их всего три:

• Вытяжка : это раскатка и удлинение металлической заготовки, процесс похож на раскатку теста скалкой. В ковке таким образом работают прессовочные валики. Этой технологией готовят лапки, хомутики, пики.
• Кручение : скручивание детали вдоль оси, см. ниже подробное описание.
• Гнутье : изгибы металла по шаблонам в разных направлениях.

Твистеры или улитки?

Описание станков для ковки.

И те, и другие – это одно и то же. Самый популярный станок для холодной ковки среди широких масс кузнечной общественности. В самом деле: на первый взгляд станок кажется чересчур примитивным.

Но в нем простота объединена пополам с гениальностью:

• его легко сделать самим;
• он дешевый;
• он чрезвычайно удобен в работе;
• с его помощью можно изготовить целые массивы красивейших металлических кружев.

По принципу действия твистеры являются разновидностью гибочных станков, о них см. ниже, с некоторыми усовершенствованиями, на них спокойно могут работать новички. Одним словом, улитка или твистер – поразительный станок по всем возможным критериям: простоте изготовления, широким художественным возможностям, дешевизне и удобстве в работе, других таких просто нет.

Твистеры встречаются в двух инженерных вариантах:

У этой улитки есть слабые стороны, куда ж без этого. Все дело в складном лемехе: важен и правильный материл, из которого его нужно делать, и сложность изготовления сочленений звеньев лемеха. Эти сочленения должны быть чрезвычайно точными – именно ими выполняется форма завитка. В конструкции и материале сочленений нужно учитывать многократные повторения поворотов с серьезной рабочей нагрузкой. Второе и последнее слабое место – эксцентриковый зажим детали.

С учетом частоты использования улитки и ее слабых сторон самым разумным будет ее купить, а не делать самому. Если же речь идет о дебюте в холодной ковке, и выбор станка делается для абсолютного новичка, то самым оптимальным вариантом будет второй инженерный вариант улитки.

• Чемпион по популярности и положительным моментам в работе! Рычажная улитка с неподвижным шаблоном и обводным роликом. По своей сути это трубогиб. Нужно сразу заметить, что этот вариант по производительности труда уступает твистеру с воротом и лемехом. Во-вторых, для него не подойдет никакая столешница, здесь нужна будет настоящая стальная станина с креплениями на опорной поверхности. Станину дома не поставишь: на рычажной улитке можно работать только в мастерской.

Станок для придания рельефной поверхности.

Еще одна особенность рычажной улитки – медленный темп работы. Завить можно 3 – 4 завитушки, чуть меньше, чем с воротниковой улиткой. Тем не менее, плюсы рычажной улитки перевешивают все ее минусы:

• Все элементы станка могут быть сделаны из обычной стали.
• Вместо прижимного ролика, который не делается из обычной стали, можно использовать подшипник.
• Материал станины и других деталей позволяет рассчитывать на долгое использование станка.
• Большее разнообразие завитков – можно изменять их формы с изгибами в обе стороны (в первом варианте улитки это невозможно).
• Удобнее работать с концами деталей, которые можно крепить.

На рычажном твистере можно работать с полосами металла, уложенными плашмя. Это считается большим достоинством станка, так как на других устройствах с полосами плашмя работать невозможно.

В этом чемпионском подразделе можно сделать небольшое чемпионское резюме в виде совета новичкам: в дебютных художественных работах по холодной ковке лучше начинать с рычажного твистера – улитки с неподвижным шаблоном и обводным роликом.

Торсионы от слова торс, торсионные станки

Технология создания завитков.

Скручивание вдоль торса, и этом сказано многое. Торсионный станок для холодной ковки предназначен для винтового продольного скручивания прутьев. Если разобраться, то скручивать их можно без станка: достаточно зажать в тисках один конец, подставить чурбак под другой конец, скручивать прут в направляющей трубе. Все просто, но мы говорим сегодня о художественной ковке, поэтому качество скручивания с учетом мельчайших нюансов – требование номер один. Поэтому скручивать прутья, хоть вдоль, хоть поперек, лучше с помощью станков.

В отличие от твистеров, торсионное оборудование вполне можно сделать самостоятельно, подавляющее большинство торсионов в народе – самодельные. Для этих станков тоже нужна прочная станина с такими же прочными креплениями на опорной поверхности. Прутья в правильных торсионах удерживаются в патронах с квадратным сечением, которые фиксируются зажимами.

Все было бы элементарно, если бы среди мастеров холодной ковки не считались особым шиком художественные фигуры типа корзинки, фонарика или шишки – фигурных утолщений из нескольких скрученных прутьев. Все они называются загадочно – филаментами. Для их изготовления в торсион нужно вставлять уже пучок прутьев меньшего размера, чаще всего 4 – 5 штук.

С шишками и фонариками придется повозиться – ветви из прутьев нужно разводить вширь вручную, что очень непросто и требует приличного навыка. Для качественных филаментов, предмета гордости кузнецов, на торсионах крепятся специальные бабки с шпинделями с винтовой подачей. Хлопотные элементы, но для воплощения художественных замыслов и эстетики металлов – без филаментов никуда.

Штампы для гибки.

Внимание! Торсионные станки – единственное кузнечное оборудование для холодной ковки, в котором электрический привод оправдан и целесообразен при любом объеме работ. Это действительно так, уж больно утомительная и нудная работа с ручным приводом шпинделя. Но это не главная причина. Ручным способом невозможно добиться равномерной скрутки, для этого нужно очень равномерное вращение.

Инерционно-штамповочные станки

Этот вид оборудования напоминает прессы или прессовочные валики, которыми молодые мастера иногда пренебрегают. А зря: без фасонных хомутиков для соединения деталей и оформленных наконечников прутьев работа никогда не будет иметь эстетичного вида. Эти прессы работают как маховик, в котором боек бьет по месту штампа. Декоративные детали мелкие, точность их изготовления должны быть очень высокой, поэтому этот вид станков не нужно даже пытаться сделать своими руками.

Все бы хорошо, да только инерционно-штамповочные прессы – дорогое удовольствие. Но здесь можно найти решение, назовём его «интегрированным кузнечным решение». Разного рода наконечники очень просто сделать способом горячей ковки. Для этого совсем не обязательно быть опытным мастером. Либо сходить в гости в мастерскую горячей ковки, либо самому завести изящный кузнечный горн – можно легко и недорого смастерить из подручных материалов. Для такой мелкой работы своя отдельная кузня не нужна, дел всего ничего – разогреть металл.

Гибки или гнутики

В практике гибочные станки чаще называют «гнутиками». Но среди мастеров ковки гнутик – это самый популярный станок для холодной ковки, который делает металлические волны и зигзаги. Это оборудование настольное и довольно простое по своей конструкции. Но его лучше купить, чем делать самостоятельно. Дело в том, что в этом виде ковки нужна очень высокая точность обработки деталей. Стоит гнутик для холодной ковки совсем недорого, особенно для труб меньше 12 – 16 мм.

Другое дело – гибка, которая намного проще гнутика: это сгиб прута под нужным углом. Выполняются сгибы с помощью шаблонов. Сначала рисуют чертеж для шаблона, затем на стальную пластинку приваривается завитушка. Ковка заключается в том, чтобы протащить изделие через все изгибы завитушки.

Ручные станки для холодной ковки в виде гибок сделать своими руками все-таки возможно. Единственная деталь такого станка, которую нужно будет купить – это вальцы. Их нужно делать только из специальной стали: или инструментальной, или хромоникелевой. Само оборудование для холодной ковки можно выполнить из скоб и дуг с ограничителями, которые будут определять контур волны. Волны тогда могут получиться самые разнообразные, что требуется.

Станок своими руками

Станок для гибки прутов.

Самодельный инструмент для холодной ковки – вещь вполне реальная, но времени и сил его изготовление заберет немало. Поэтому решение должно быть взвешенным, а подготовка, включая чертежи, должна быть серьезной и полноценной. Самым подходящим местом может стать гараж сарай, или хозблок. Конструкция станка зависит только от одного фактора: что вы собираетесь делать, какую продукцию выпускать?

Не нужно забывать, что многие элементы ковки можно выполнять и без специальных приспособлений. Например, с помощью обычного трубогиба, который вполне годится как вариант упрощенного станка для холодной ковки – с ним много чего можно сделать.

Еще нужно понимать, что универсального станка для холодной ковки, который делал бы хотя бы три различных элемента, в природе не существует. Чаще всего своими руками делают улитку: она популярна, позволяет изготовить самые различные завитки и, в конце концов, проста в исполнении. Второй по частоте использования в домашних условиях – самодельный гибочный станок.

Он так же прост и недорого в исполнении. На запрос «как делать станки для холодной ковки» вы получите огромное число ссылок на видеоролики с советами «от бывалых». Большинство из них – по делу и от души, они очень помогут в принятии окончательных решений.

Соединение деталей и покраска

Теперь все завитушки нужно собрать в единое полотно. Работа непростая, но очень благодарная: именно на этом этапе начинает реализовываться главная художественная идея. А между тем, на этой стадии можно легко все испортить. Сделать это просто: начать соединять детали сваркой, а потом пройтись болгаркой для зачистки.

Но мы с вами уже говорили про профессиональное честолюбие мастеров холодной ковки, которое можно только приветствовать. Намного эффектнее будут смотреться специальные хомутики П-образной формы, которые штампуются на инерционных станках. Не лениться, а хорошенько поработать с хомутиками – вот залог успешного завершения ковки изделия.

Кручение металла на станке.

Теперь о покраске. Слава богу, сейчас есть чем красить: благодаря современным строительным технологиям, в продаже огромное количество красок на любой вкус, кошелек и, главное, назначение. Красок для металлов – бессчетное число. Чаще всего применяются специальные акриловые краски по металлу или кузнечные эмали.

Очень часто по совершенно неизвестным причинам мастера кузнечного дела предпочитают финишное покрытие краской с пигментом из кузнечной патины – «под старину», показывая при этом удивительное единодушие во вкусах. Если вы являетесь заказчиком ковки, то вам нужно вовремя остановить мастера, чтобы предложить ему свой вариант цвета и фактуры покрытия. Ну а если серьезно, то кто сказал, что ковка должна быть темной и под старину? А белая? Цветная? Вот уж где необъятное пространство для самых смелых художественных решений.

Резюме как по маслу

Виды штампов и готовые завитки.

Хороший рассказ всегда легко заканчивать – выводы ложатся сами, в рамках логики и приоритетов.

В нашем обзоре технологии холодной ковки стройность выводов налицо:

• Холодная ковка – чудесная технология, позволяющая объединить то, что в другие процессах объединить невозможно:
• практическую пользу в хозяйстве;
• возможность художественного творчества;
• изобретение и применение собственных инженерных находок;
• простота и реальность выполнения для новичков;
• повышение самооценки как мастера и как жильца дома с элементами художественной ковки.
• Приспособления для холодной ковки можно самостоятельно и качественно, лучше начать со станков улитки и сгибки.
• Ручное оборудование целесообразнее делать с ручным приводом. Электрический вариант использования – слишком ресурсный. Единственный вид станка, который лучше сделать сразу с электроприводом – торсионный. Качество скручивания прутьев будет в этом случае намного выше.
• В изготовлении кованых изделий холодным способом не помешает «помощь» от горячей ковки. Станок для наконечников и других мелких декоративных элементов самостоятельно сделать невозможно, а покупной стоит немалых денег. Наш совет – выполнить декоративную мелочь горячей ковкой. Маленький и аккуратный горн в хозяйстве не помешает. Да и будет способствовать профессиональному росту: начать с холодной ковки, прийти к настоящему кузнечному мастерству…
• Не стоит замыкаться в стереотипной покраске кованых изделий «под старину». Современные краски и повсеместная эклектика в дизайне делают возможным самые неожиданные цветовые и фактурные решения в работах по металлу.

Металлические завитки, изготовленные методом холодной ковки, применяются для украшения элементов экстерьера.

Изделия пользуются популярностью у владельцев загородных коттеджей и коммунальных служб, занимающихся архитектурным обустройством мест общего пользования.

Также можно применять эти элементы при изготовлении отдельных приспособлений – , уличной мебели, и даже посуды.

Такой декор, а особенно готовые изделия, очень дорого стоит. Даже стандартные комплекты, поставленные на поток и продающиеся в магазинах – имеют неподъемную цену. Что уже говорить об изделиях, изготовленных по индивидуальному заказу.

Поэтому, многие домашние мастера стараются создать подобные творения самостоятельно. Тем более что «холодная ковка своими руками» не предполагает классической кузнечной технологии. Обработка материала заготовки производится без использования нагрева и работы кузнечным молотом. А значит, ее можно выполнить в домашних условиях.

Однако для подобной работы требуется специальный инструмент – гнутик для холодной ковки. Оборудование предлагается в магазинах, или изготавливается в мастерских по индивидуальному заказу. Набор для универсальной обработки металла представляет собой целый комплекс различных приспособлений.

Во-первых, это действительно уникальный инструмент, позволяющий создавать высокохудожественные изделия, без молота, кузнечного горна и наковальни.

Во-вторых, из простого металла такие приспособления не делают, иначе станок выйдет из строя при первой же нагрузке. Стало быть, качественная и прочная сталь увеличивает цену.

Рассмотрим различные самодельные приспособления для холодной ковки

Начнем с принципа работы инструмента:
Заготовка (металлический круг, квадрат или полоса) устанавливается в станок между направляющими. При помощи рычажного ручного, или редукторного электрического привода, происходит изменение геометрической формы.

Существует несколько стандартных приспособлений, представляющих собой шаблоны для холодной ковки.

Приспособление «гнутик».

Это усовершенствованный аналог . С его помощью заготовка изгибается под запрограммированным углом. Он может быть как одиночным, так и формировать геометрические фигуры. Декоративный элемент бывает плоским или объемным, и все это делает один инструмент. С помощью гнутика можно выполнять дугу из прямой заготовки.
