Установку и подключение посудомоечной машины можно разбить на 3 этапа:

• подготовка и закрепление встраиваемой техники в специальной нише

• присоединение к электросети

• подсоединение к водопроводу и канализации

Рассмотрим подробно, с указанием часто встречающихся ошибок, именно этапы монтажа к инженерным сетям и коммуникациям.

Подключение к электросети

Чтобы выполнить подключение посудомойки к сети напряжением 220В вам понадобится не так уж и много материалов:

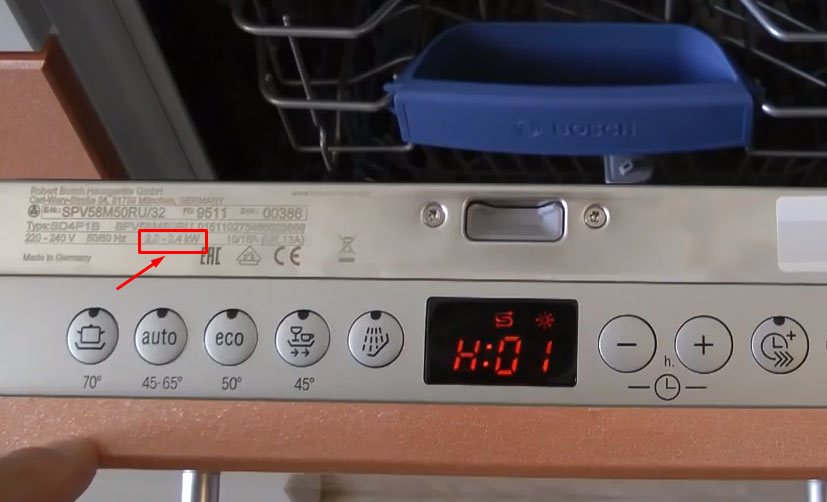

Посудомоечная машина (ПММ) не является особо мощным потребителем электроэнергии, например таким, как варочная панель (от 7кВт и выше). Ее мощность обычно не превышает 2,0-2,5кВт.

Современные модели по энергопотреблению соответствуют классу “А” или “А+”. То есть за год, на вашем счетчике будет набегать примерно 220кВт.

Несмотря на это, все же желательно для подключения ПММ, на стадии ремонта проложить в отдельной штробе самостоятельную кабельную линию.

Если же у вас ремонт уже давно окончен, и после покупки техники совсем не охота заново штробить стены и портить обои, то можно обойтись и существующей розеткой. Только обязательно убедитесь, что она защищена УЗО.

Подключать посудомойку через простой модульный автомат, крайне опасно.

Розетка должна быть размещена на удобной высоте – до 90см от уровня пола.

При этом, располагайте ее с правой или с левой стороны от моечной машинки, но никак не за ней.

Учитывайте и тот факт, что общая длина шнура с вилкой у данной техники редко превышает 1,0-1,5м. Исходя из этого, и выбирайте место под розетку, дабы не пришлось впоследствии пользоваться удлинителем.

Сама розетка конечно должна быть с заземлением. Но не у всех это самое заземление имеется. Особенно в квартирах многоэтажек старого фонда.
Поэтому многие используют обычные, и все вроде бы работает нормально. Однако уровень защиты уже будет не достаточным.

Грубо говоря, если есть заземляющий контакт и присутствует утечка тока, то вы даже не сможете включить УЗО. Последствия же данных утечек, даже малой величины, могут оказаться весьма летальны.

С простой же розеткой, отключение произойдет только в тот момент, когда вы дотронетесь до корпуса, уже находящегося под напряжением.

И этот самый удар током, хотя бы в первоначальный момент, вы все равно на себе ощутите.

Подключение к водопроводу и канализации

Подключение посудомойки к водопроводу можно выполнить двумя способами.

Первый – это когда вы находитесь на стадии строительства или капитального ремонта, и можете себе позволить прокладывать отдельные трубы, штробить стены и т.п.

Второй – когда у вас уже смонтирована вся кухня и завершены все отделочные работы. При этом вы купили посудомойку и вам все это нужно куда-то подключить, к существующей системе водоснабжения и канализации с минимальными переделками и хлопотами.

Монтаж новых труб

Для капитального монтажа потребуется разнообразный ассортимент материалов:

При монтаже труб применяется раструбный способ. Для этого понадобится специальный аппарат для пайки полипропиленовых труб.

Общий метраж трубы и количество фитингов подбирается индивидуально. Зависит это от того, насколько удалена посудомойка от коллектора холодной воды.

Для начала, размечаете трассу, где будет прокладываться трубы от распредколлектора до места установки ПММ.

После чего, прорезаете штроборезом необходимую глубину.

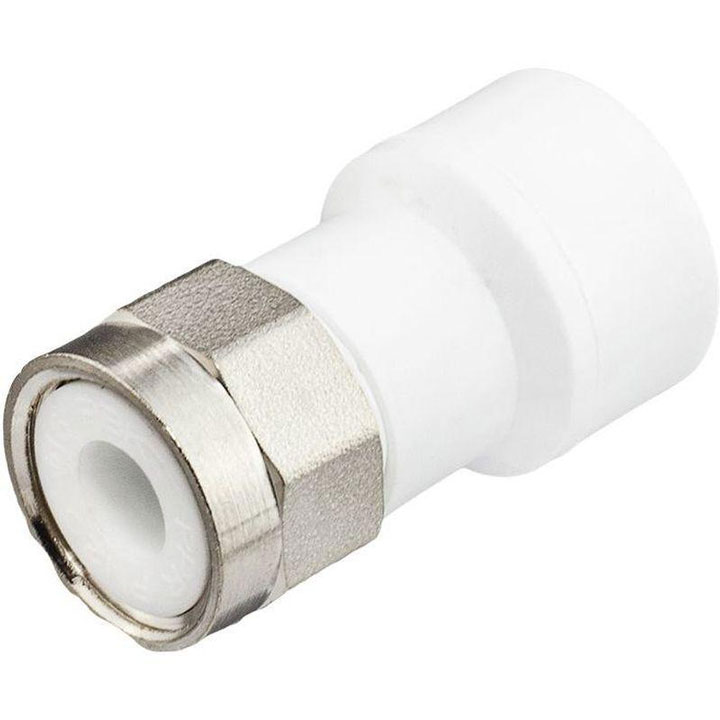

Далее, соединители PPR с накидной гайкой подсоединяете к одному из выходов коллектора.

Отрезаете кусок трубы, чтобы его хватило до первого поворота или угла. При этом не забудьте оставить запас на соединения по 15мм с каждой стороны.

Соединяете трубу и фитинги методом пайки, контролируя положение угольника.

После соединения всех труб по размеченному участку, в самом конце монтируете водорозетку. Обязательно зафиксируйте ее на стене.

Далее вкручиваете угольник с наружной резьбой диаметром ¾ дюйма в водорозетку.

На угольник монтируете шланг подачи воды.

Система AquaControl или AquaStop, которой он может быть снабжен, должна защищать от протечек в случае поломки и автоматически прекращать подачу воды.

Включаете воду и проверяете всю систему. Если все нормально, можете окончательно заделывать штробу.

Подключение слива и монтаж в проем кухни

Осталось подключить сливной шланг от ПММ к выходу канализации через переходную манжету соответствующего диаметра.

Не забывайте, что сливная труба должна монтироваться под углом, с расчетом 1см перепада высоты на 1м длины.

А сам сливной шланг иметь изгиб на уровне 70см от пола. Поэтому то он и крепится к верхней части посудомойки, а вовсе не для того, чтобы не болтался.

Осталось подключить моечную машину в розетку и проверить работоспособность всей системы. После чего закрепить в специально подготовленном проеме.

Кстати, некоторые модели, например у Siemens, отличаются нестандартными размерами. Поэтому продумывайте мебель кухни заранее.

При монтаже в проем, не забывайте про металлическую пластину, которую необходимо прибить к нижней части столешницы (у модели от Bosch).

Монтируется эта штука по самому краю и представляет из себя парозащиту, типа экрана. С ней столешница не разбухнет от пара.

Многие почему-то ее выкидывают и заменяют на алюминиевый скотч, закрепляя его как на столешницу, так и на боковые стенки машины.

У Electrolux, вместо этого, в комплекте идет что-то наподобие куска резины, который приклеивается липкой стороной.

После монтажа и подключения, первую мойку следует выполнить без посуды, с применением порошка или специальных таблеток для очистки.

Такая процедура должна уничтожить все бактерии и отложения, образующиеся после длительного хранения в магазине.

Подключение через сифон раковины и смеситель.

Есть более простой вариант подключения посудомойки, при котором нет необходимости тянуть отдельные трубы для слива и подачи воды.

Достаточно поменять всего две вещи:

Он отличается тем, что в его конструкции уже есть место для подключения сливного шланга – штуцер, а иногда и два.

Можно конечно и переделать канализационный слив, установив туда с трубу дополнительным отводом и уплотнителем.

Вставляется все это дело от руки, без использования каких-либо спец.инструментов.

Однако не забывайте, что подключение посудомоечных и стиральных машин напрямую в канализационную трубу, может сопровождаться появлением неприятных запахов.

Такое подсоединение специалисты советуют делать через обратный клапан.

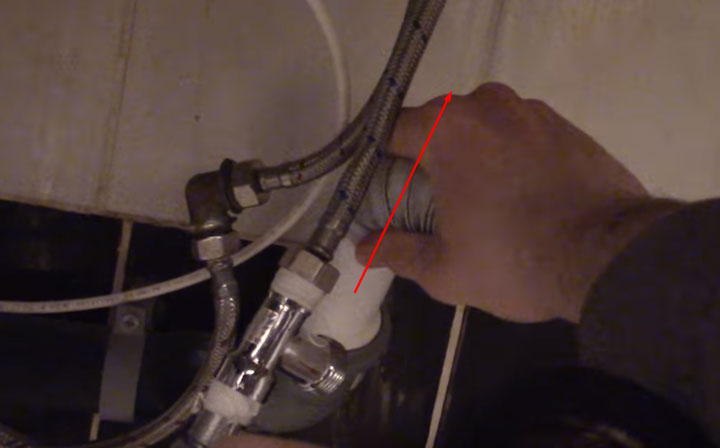

Перегиб или изгиб шланга на высоте, который должен играть роль альтернативы клапану, помогает только при постоянном использовании техники. Вода в обратку конечно же у вас не пойдет.

Однако, стоит системе пару недель постоять без работы и воды (например в загородном доме или на даче), все пересохнет и вонь на кухне будет весьма чувствительной.

Через него собственно вода и будет поступать в машинку. Ставится он вместо стандартного соединителя, идущего от холодной воды на смеситель.

Прикручиваете этот тройник к шлангу или трубе подачи холодной воды.

Далее меняете сифон. Откручиваете сверху винт, придерживая снизу сам сифон, чтобы он не упал.

Отсоединяете слив от канализации. Для этого просто с усилием потяните его на себя. Он должен выйти из резинового фиксатора.

Собираете новый сифон из комплектующих, не забывая про прокладки и монтируете его на место старого.

Гибкую трубу для слива подводите к канализационной трубе. Все что остается – это через специальный переходник подключить сливной шланг посудомойки к трубке сифона.

В комплекте к этому переходнику, обязательно ищите клапан, он блокирует обратное вытекание воды.

Наполняете раковину водой и проверяете, чтобы нигде не было протечек.

Ошибки и правила

1 Подключение посудомойки в щитке 220В от автомата.

Запомните, что вся техника и аппараты в вашем доме и квартире, взаимосвязанные с водой и электричеством – бойлер, проточный водонагреватель, стиралка, в том числе и посудомоечная машина, должны обязательно подключаться через:

Никаких простых модульных автоматов, и тем более ”пробок”, здесь быть не должно. Надежность защиты и ваша безопасность в случае электрического пробоя проводки, должны стоять на первом месте.

2 Монтаж посудомойки очень близко к стене.

В результате шланги подачи или слива могут оказаться пережатыми, ухудшая циркуляцию воды. На табло будет постоянно высвечиваться ошибка.

А вы и догадываться не будете из-за чего. Поэтому минимальное расстояние от стены должно быть не менее 5см.

3 Машинка должна стоять на ровной поверхности.

При неровной установке у вас возникнут проблемы с качеством мытья посуды. Возможна даже утечка воды.

Например у моделей Electrolux допускается отклонение от горизонтали не более 2-х градусов. Проверяется все это дело строительным уровнем.

А регулируется выкручиванием-закручиванием ножек.

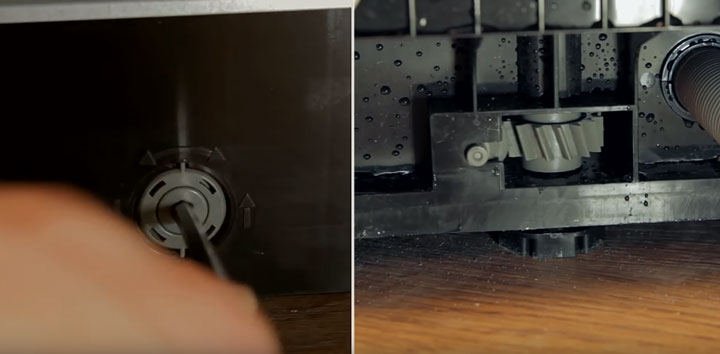

Задняя ножка у большинства моделей, регулируется спереди. Посредством спецвинта в нижней центральной части.

При регулировке ножек, согласно инструкции, машинку нужно поднимать до максимума, чтобы сверху между ней и столешницей не осталось щелей.

4 Монтаж розетки 220В под раковиной.

Хоть это может показаться наиболее близким и удобным местом для подсоединения вилки питания, старайтесь избегать подобного подключения.

Малейший засор и последующая протечка, гарантируют вам короткое замыкание и пожар. По этой же причине, не рекомендуется располагать удлинитель непосредственно за посудомойкой.

Если не хватило заводского шнура до стационарной розетки, то подключайте переноску в стороне от шлангов, на максимально возможном удалении.

5 Подключение к горячей воде.

Запомните, что далеко не каждую ПММ можно подключить к системе горячего водоснабжения. Обязательно изучайте инструкцию, иначе прибор выйдет из строя гораздо раньше своего гарантийного срока.

Кроме того, температура воды в этой системе, может оказаться выше той, на которую рассчитана мойка (обычно не более 60 градусов). Даже если она и поддерживает такое подключение.

А еще имейте в виду, что горячая вода в наших трубах более грязная, чем холодная. Поэтому специалисты рекомендуют выполнять подсоединение именно к холодной воде.

Подключаться к горячей имеет смысл, только при наличии собственного отопления и газового котла. Иначе это будет копеечная экономия на электричестве, которая угробит дорогую посудомойку. 6 Удлинение шланга подачи воды.

Вполне может случиться, что заводского шланга, имеющего стандартную длину не более 1,5 метра вам не хватит. Поэтому придется докупать еще метраж.

Самое главное не откусывайте, не откручивайте и не выкидывайте основной. Он может идти с защитой от протечек.

Внутри него спрятаны провода и когда случается порыв, происходит замыкание и клапан установленный в конце, автоматически перекрывает подачу.

Поэтому при удлинении просто наращивайте существующий.

7 Лен для уплотнения резьбы

Если вы не сантехник, и не знаете как правильно и в каком количестве подматывается лен для уплотнения резьбовых соединений, то лучше вам его не использовать.

С этим вы можете столкнуться при переделке подключения посудомойки к сифону и установки тройника на подачу холодной воды.

При избыточном количестве, лен в итоге набухает, и может лопнуть хлипкая накидная гайка, что в итоге приведет к потопу.

В таких местах лучше использовать заводскую резиновую прокладку, либо фум ленту.

В статье мы расскажем, как правильно выбрать место для установки посудомоечной машины, в каком порядке ее подключать. После доставки посудомойки на дом вы сможете сразу выполнить подключение и запуск своими руками, не переплачивая за услуги мастера.

Как установить посудомойку на кухне

Есть два варианта установки ПММ: в готовую кухню либо в заранее отведенное место в кухонном гарнитуре. Посудомоечные машины различаются по типу и габаритам:

• Компактная. Вмещает от 3 до 5 комплектов посуды. Размеры 50х60х50 см. Устанавливается на столешницу или под раковину.

• Узкая. Ширина 45 см, вместительность от 6 до 10 комплектов. Может быть полно- и частичновстраиваемой.

• Полноразмерная. Габариты 65х65х90 см, вмещает от 10 до 15 наборов посуды. Может быть встроенной и отдельностоящей.

Обычно производители в любом кухонном гарнитуре предусматривают место для размещения техники. Для этого берутся размеры узкой посудомойки, к ним добавляется 5-10 см со всех сторон. Если в вашем комплекте нет специального шкафа, тогда лучше подобрать отдельностоящую машину. Установить ее можно в любом удобном месте, даже между тумбами.

При выборе отдельностоящей ПММ нужно учитывать, чтобы внешний вид корпуса сочетался с дизайном кухни.

Если вы заранее подготовили чертежи для размещения посудомойки Samsung, Miele или другой марки, проблем с установкой не возникнет. В противном случае, для встраивания подбирайте тумбу недалеко от мойки. Учитывайте, что расстояние от корпуса ПММ до задней стенки должно быть не менее 5 см для нормальной вентиляции.

Если у вас небольшая семья, а площадь кухни не позволяет установить полногабаритную модель, выбирайте настольный вариант. Поставить ее можно под мойку, а правила подключения не отличаются от других моделей.

• Прежде чем покупать встраиваемую технику, измеряйте размеры кухонного шкафа.
• Ножки посудомойки могут регулироваться по высоте. Используйте уровень для ровного размещения машины. Некоторые модели Hotpoint Ariston, Whirlpool очень чувствительны к наклону даже в 2 градуса. Это может сказаться на их дальнейшей работе.
• Монтируйте машину вблизи раковины. Так будет легче подключить слив и воду без необходимости наращивать шланги. Специалисты заявляют, что удлинение шлангов может привести к протечке, а также создаст большую нагрузку на сливной насос.

• При встраивании в мебель установите под столешницу металлическую пластину, которая защитит дерево от пара. Во встраиваемых моделях пластина идет в комплекте.

Загляните в инструкцию по эксплуатации. Там указан порядок монтажа и встраивания посудомойки. В комплекте идут шаблоны для навешивания двери.

• Для подключения техники к сети используется отдельная влагостойкая розетка. Запрещается выполнять подключение через удлинители и тройники.

Самостоятельное подключение посудомоечной машины

Рекомендуется сразу установить машину на месте, а затем заниматься подключением. Но в случае со встроенной моделью удобнее сначала подсоединить шланги, а потом крепить машину в нише или шкафу. Как установить встраиваемую ПММ , читайте в нашей отдельной статье.

Что нужно для подключения

Комплектующие:

• евророзетка с влагостойким корпусом и заземлением;
• медный трехжильный кабель (для организации проводки);
• стабилизатор;
• латунный тройник с запорным краном;
• муфта;
• угловой кран;
• удлинитель и дополнительный шланг;
• сифон с двумя выводами (для подсоединения посудомоечной и стиральной машины одновременно);
• шланг «Аквастоп» (если нет в наличии);
• фум-лента для герметизации соединений;
• фильтр;
• хомуты, прокладки.

Инструменты:

• плоскогубцы;
• отвертка;
• гаечный ключ;
• уровень.

Организация электропроводки

Шнур посудомоечной машины специально сделан коротким. Вилка европейского типа может подключаться к специальной розетке, которая располагается не выше 45 см от пола.

Самостоятельная замена вилки на посудомойке приводит к потере гарантии.

Как правильно организовать электрическое подключение:

1. Проштробить в стене канал, проложить медный провод.
2. Организовать влагостойкую розетку с заземлением.
3. Подключить розетку через 16-амперный дифавтомат. Для безопасности рекомендуется устанавливать стабилизатор напряжения. Как выбрать стабилизатор для посудомойки , читайте в отдельной статье.

Водопроводные работы

Вы знаете, как устанавливать и выполнять подключение электрической части машины. К водопроводу любая модель ПММ Korting, Hansa, Gorenje, Beko, «Икеа», «Аристон» подключается одинаково. Самым простым решением будет подсоединение через смеситель. Но если вы устанавливаете технику далеко от раковины, тогда подойдет метод врезки в трубу холодного водопровода.

Для подключения к водопроводной трубе:

1. С помощью болгарки отрежьте кусок трубы.
2. Установите отжимную муфту.
3. На муфту накрутите кран с запорным вентилем.
4. К выходу крана подключите шланг посудомойки.

Через смеситель:

1. Отсоедините шланг смесителя от выхода трубы.
2. Установите латунный тройник.
3. К одному выводу подсоедините смеситель.
4. К другому - фильтр грубой очистки и конец заливного шланга.

Теперь займитесь отводом воды.

Сливные работы

Куда подсоединять слив? Здесь также есть два варианта на выбор:

• Напрямую к канализации.
• Через сифон.

Для подсоединения к канализации достаточно установить на вывод переходник, к которому можно подключить сливной шланг посудомойки и стиралки. Соединения тщательно герметизируются.

При установке через сифон:

• Снимите старый и установите новый сифон.
• К выводу подсоедините сливной шланг посудомойки.
• Обязательно скрепите соединение хомутом. При сильном напоре шланг может сорвать с места, что приведет к протечке.

Соблюдайте правильное расстояние и изгиб шланга при организации слива. Это поможет избежать сифонного эффекта (смотрите схему ниже).

Как видите, организовать установку ПММ «Ханса», «Горение» и других марок можно самим. Когда работы окончены, прогоните тестовую программу без посуды, чтобы проверить прочность соединений и работу узлов. Как выполнить первый запуск посудомойки , читайте в статье.

Видео поможет вам самостоятельно установить посудомоечную машину:

Каждый, кто покупает бытовую технику, стремится выбрать такую, которая будет работать без проблем очень и очень долго. Если вы купили такое чудо, как машины для мытья посуды Аристон, мы будем рады помочь вам правильно ее подключить.

Каждый, кто покупает бытовую технику, стремится выбрать такую, которая будет работать без проблем очень и очень долго. Как установить посудомоечную машину? Если вы купили такое чудо, как машины для мытья посуды Аристон, мы будем рады помочь вам правильно ее подключить. Наш сервисный центр предлагает услуги сертифицированных мастеров по наладке, подключению и ремонту бутовой техники различного типа.
Подключение всех типов посудомоечных машин Аристон выполняется специалистом высшего разряда, что гарантирует качество монтажа и отсутствие проблем при эксплуатации. В работе наши мастера используют профессиональный инструмент и качественные расходные материалы отечественного и иностранного производства. Мы быстро сделаем врезку для забора и слива воды, проведем отдельный кабель со щитка, чтобы запитать машинку, установим все необходимые краны, кронштейны и электрические розетки и выставим машину четко по уровню. , так и встраиваемые бытовые приборы, и делаем это одинаково быстро и профессионально.

Стоимость работ довольно невысока – не более 3000 рублей, а скорость и качество работы достойны того, чтобы к нам обращаться. Так же наш сервисный центр предлагает ремонт посудомоечных машин Ariston. Если ваша помощница стала барахлить и работать с перебоями, не тяните, сразу же обращайтесь к нам. Возможно, что проблема довольно мелкая, и ее можно будет устранить довольно быстро. Но даже если поломка крупная, вам не стоит переживать – ремонт посудомоечной машины аристон в нашем центре не займет много времени, поскольку у нас всегда есть в наличии запасные части и комплектующие. Это позволяет гарантировать, что вам не придется мыть посуду самостоятельно слишком долго. Мы сделаем все, чтобы работа посудомоечной машины всегда радовала вас!

Краткий путеводитель по руководству

ARISTON L 63, L6063, LD6063, LL 6065, LL 64 - 0

Это руководство популярно разъясняет все о Вашей новой посудомоечной машине. Здесь Вы найдете много полезных советов и крат-ких указаний, которые помогут добиться наилучших результатов при мойке посуды и продлят срок службы Вашей посудомоечной машины.

1. Установка и подключение.

Установка - очень важная операция, от которой во многом зависит, как будет работать ваша посудомоечная машина.
Обязательно убедитесь, что:
1) подключение к электросети соответствует нормам;
2) заливной и сливной шланги подсоединены правильно;
3) посудомоечная машина выровнена - это влияет на срок ее службы и качество работы.

2. Панель управления в Вашем распоряжении.

Изучите как устроена Ваша посудомоечная машина, чтобы лучше ее использовать. В этой главе вы найдете описание средств управления и внутреннего устройства машины.

3. Как загрузить посудомоечную машину.

Эта глава содержит полезные советы, которые помогут Вам правильно и рационально загрузить посудомоечную машину.

4. Как запустить посудомоечную машину.
После загрузки посуды Вы должны правильно выбрать программу и отмерить верные дозы моющего средства и ополаскивателя. Сведения, приведенные на этих страницах, помогут Вам освоить все стадии мойки посуды.

5. Соль -важны и помощник.

Правильное использование соли и верная ее дозировка помогут Вам содержать посудомоечную машину в хорошем состоянии, получить лучшие результаты мойки и избежать образования накипи.

6. Советы и предложения по экономии.

7. Возможные неисправности и способы их устранения.

Перед вызовом техника прочитайте эту главу: многие проблемы Вы сможете решить сами. В сложных ситуациях немедленно вызывайте специалистов из авторизованного сервисного центра.

8. Безопасность - хорошая привычка.

Прочитайте внимательно эту главу - здесь Вы найдете полезную информацию по безопасной установке, использованию и обслуживанию посудомоечной машины.

9. Специальное обслуживание и уход.

Периодически, раз в месяц, потратьте немного времени на чистку фильтра и распылителей. Данная глава научит Вас, как это сделать.

10. Содержите Вашу посудомоечную машину в порядке.

Соблюдайте несколько правил, которые Вы найдете здесь, и в результате Ваша посудомоечная машина будет в прекрасном состоянии.

11. Технические характеристики.

Технические показатели всего Вашего оборудования в соответствии с нормами и правилами.

12. Ariston с Вами и после покупки.

Для своей продукции Ariston предлагает послепродажное обслуживание, гарантируя профессиональную помощь и использование оригинальных запасных частей. Чтобы получить более подробную информацию, позвоните в авторизованный сервисный центр.

13. Аксессуары и профессиональные средства по уходу за бытовой техникой.

Полная гамма профессиональных чистящих средств и аксессуаров поможет создать в Вашем доме особый блеск.

Подсоединение к электросети

ВНИМАНИЕ: оборудование обязательно должно быть заземлено!

I. Машина должна подключаться к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный (желательно и нулевой) провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0.1 с.

II. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

III. Не допускается прокладка заземления отдельным проводом.

Перед включением машины в сеть убедитесь, что:
1) напряжение и частота тока сети соответствуют данным машины (см. табличку характеристик на внутренней стороне дверцы оборудования);
2) электросеть (проводка), выдерживает максимальную нагрузку подключаемого оборудования;
3) розетка и вилка одного типа;
4) розетка заземлена в соответствии с нормами безопасности, описанными в данном разделе инструкции (допускается организация заземления рабочим нулем, при условии, что защитная линия не имеет разрыва и подключена напрямую в обвод каких-либо приборов (например, электрического счетчика).

Устранение неисправностей

Возникли проблемы?

Машина не начинает работать
Убедитесь, что:
■ открыт кран подачи воды;
■ заливной шлан подсоединен правильно;
■ не перекрыта подача воды в доме;
■ достаточен напор воды;
■ не изогнут заливной шланг;
■ не засорен фильтр на заливном шланге;
■ дверца закрыта плотно.

Посуда плохо вымыта
Убедитесь, что:
■ моющее средство загружено в распределитель в нужном количестве;
■ программа мойки соответствует типу загруженной посуды;
■ не забит фильтр гибкого заливного шланга и фильтр тонкой очистки;
■ свободно вращаются распылители.

Машина не сливает воду
Убедитесь, что:
■ сливной шланг не изогнут;
■ не засорена канализация.

На посуде остаются известковый налет или белая пленка
Убедитесь, что:
■ крышка контейнера для соли закрыта плотно;
■ средство для полоскания загружено в достаточном количестве.

Не пользуйтесь услугами лиц, не уполномоченных Производителем.
При ремонте требуйте использования оригинальных запасных частей.

работа посудомоечной машины типы посудомоечных машин +как установить посудомоечную машину Обработан

последующих консультации. В случае продажи, передачи
или переезда проверьте, чтобы данное техническое
руководство сопровождало изделие.

Внимательно прочитайте инструкции: в них

В случае переезда перевозите машину в

вертикальном положении. В случае крайней
необходимости машина может быть положена задней
стороной вниз.

Данная машина предусмотрена для бытового или

другого аналогичного использования, а именно:
- в помещениях, предназначенных для приготовления пищи
для персонала магазинов, офисов и прочих учреждений;
- в агротуристических усадьбах;
- для использования проживающими в гостинице, мотеле и
прочих местах проживания;
- в гостиницах типа «номер плюс завтрак».

Расположение и нивелировка

1. Снимите упаковку с изделия и проверьте, чтобы на нем
не было повреждений, нанесенных при транспортировке.
При обнаружении повреждений не подсоединяйте машину,
а обратиться к продавцу.

2. Установите посудомоечную машину в нишу кухонного
гарнитура, так чтобы сбоков или сзади она прилегала к
стене или к кухонным элементам. Изделие также может
быть встроено под сплошной столешницей кухонного
гарнитура

(см. схему Монтажа).

3. Установите посудомоечную машину на ровный и
твердый пол. Выровняйте машину, отвинчивая или
завинчивай передние опорные ножки до идеально
горизонтального положения машины. Точная нивелировка
гарантирует стабильность и помогает избежать вибраций,
шумов и смещений машины.

Отрегулируйте высоту задней опоры, повернув

шестигранную красную втулку, расположенную спереди, в
центральной нижней части посудомоечной машины,
шестигранным разводным ключом с раскрытием 8 мм по
часовой стрелке для увеличения высоты и против
часовой стрелки для ее уменьшения. (см. лист с
инструкциями по встроенному монтажу, прилагающийся к
документации на машину).

Водопроводное и электрическое
подсоединение

Электрическое и водопроводное подсоединения

машины должны выполняться только квалифицированным
техником.

Посудомоечная машина не должна давить на трубы

или на провод электропитания.

Изделие должно быть подсоединено к водопроводу

при помощи новых труб.

Не используйте б/у трубы.

Трубы подачи воды и слива и кабель электропитания
должны располагаться слева или справа от для
оптимальной установки машины.

Подсоединение шланга подачи воды.

Подсоединение к водопроводу холодной воды: прочно

привинтите трубу подачи воды к крану с резьбовым
отверстием 3/4 газ. Перед закруткой дайте стечь воде
до тех пор, пока она не станет прозрачной во избежание
засорения машины нечистотами.

Подсоединение к водопроводу горячей воды: если в

вашем доме централизованная система отопления,
посудомоечная машина может быть запитана горячей
водой из водопровода, если температура воды не
превышает 60°C.
Привинтите трубу к крану, как описано выше для трубы
холодной воды.

Если длина водопроводного шланга будет

недостаточной, следует обратиться в
специализированный магазин или к уполномоченному
сантехнику (см. Техническое обслуживание ).

Давление воды должно быть в пределах значений,

указанных в таблице Технические данные (см. сбоку ).

Проверьте, чтобы водопроводный шланг не был

заломлен или сжат.

Подсоединение сливного шланга

подсоедините сливной шланг, не сгибая его, к сливному
трубопроводу с минимальным диаметром 4 см.

Сливной шланг должен быть расположен на высоте от 40
до 80 см от пола или от платформы посудомоечной
машины (А).
Перед подсоединением сливного шланга к сифону мойки
снимите пластиковую пробку (В).

Имеется только в некоторых моделях

Если вы купили встраиваемую посудомойку, значит перед Вами теперь стоит несколько непростых задач. С некоторыми из них вы уже наверняка познакомились ранее, . Действительно, во многом эти бытовые устройства похожи — тоже самое подключение к сливу, присоединение к электросети. Тем не менее, перед вами появляется новая задача — крепление, установка фасада к посудомоечной машине. Многие считают, что это занятие для сборщиков мебели, тем не менее, своими руками установить фасад не вызывает большого труда. В этой статье мы расскажем, что может пригодиться для проведения подобных работ.

Назначения фасада

Фасад посудомоечной машины представляет собой декоративный панельный элемент, изготовленный из мебельных материалов. Главная цель фасада — скрыть посудомоечную машину в кухонной мебели, сделав ее частью кухонного интерьера.

Посудомоечные машины, которые являются полностью встраиваемыми, бывают, как правило, глубиной 450 мм или 650мм. Навешивающийся фасад таких устройств обладает следующими преимуществами:

• нет необходимости подбирать подходящий цвет машины, она идеально вписывается в интерьер, поскольку является общей частью кухни;
• кнопки панели управления почти не заметны, дети не будут беспорядочно нажимать их;
• обладает звукоизолирующими качествами, звук посудомоечной машины не так слышен.

Панели посудомоечных машин изготовлены из мелкодисперсной фракции, это древесноволокнистая плита, обладающая средней плотностью Толщина плиты составляет, как правило стандартные 16 мм (мебельная толщина) и покрыта пленкой, полностью повторяющей текстуру, фактуру и цвет мебели.

В некоторых моделях посудомоечных машин открытую дверцу можно зафиксировать лишь после того, как плита устройства установлена.

Размер фасада посудомоечной машины

Размеры боковых панелей посудомоечных машин зависят естественно от размеров посудомоечных машин. В основном это машины 450 мм. или 600 мм. Высота многих посудомоечных устройств составляет 820 мм. Тем не менее, встречаются компактные модели высотой 600 мм. и даже 500 мм. Они значительно дешевле, но и вместительность у них намного меньше.

Если речь идет о вписывании устройства в интерьер, то дизайнеры советуют не спешить с выбором кухонной фурнитуры.

Олег Волков, дизайнер интерьеров, Москва:

«Лично я никогда не считал, что стиральные и посудомоечные машины, микроволновые печи и прочая бытовая техника, могут выглядеть банально в своем естественном технологическом виде. Если техника подобрана со вкусом, мебель качественная и приятная, то интерьер будет то, что нужно, даже, если видно «обнаженные» фасады стиралок, посудомоек и т.д. Тем не менее, зачастую, люди хотят цельный дизайн, чтобы всё выглядело как единое. Наш клиент недавно захотел длинную мраморную, волнообразную столешницу, которая изгибаясь, проходит почти через половину кухни, превращаясь в барную стойку. Великолепно, что тут скажешь и проект получился то, что надо. Но меня удивил его вопрос: Какую подобрать посудомоечную машину?Он хотел посудомойку Ariston, Hansa, Siemens или Bosch, но о размерах подумал в последний момент. Ведь он сначала собрал кухню, оставил нишу под машину и, естественно, ни одна не подошла по размерам. Пришлось подрезать мрамор. Я советую всегда сначала подбирать технику, лишь потом выбирать кухню. Иначе замучаетесь подгонять одно под другое. Вся бытовая техника фиксирована по размерам, а с фурнитурой мебели можно играться. Делайте все в правильном порядке».

Действительно, нужно понимать, что устройство может иметь ширину не 60, а 59,1 см. Это приведет к люфтам и зазорам. Помните, что фасад, который изготовлен неправильно, обрезать невозможно, ведь его торцы ламинированы и оклеены пленкой.

Высота боковой части машины — не исключение, она тоже должна быть тщательно отмеряна и рассчитана. Она имеет высоту чуть больше, чем дверца, таким образом, для того, чтобы он был на одном уровне с кухонной панелью, необходимо отрегулировать не фасад, как делают многие, а ножки самой машины. Получается, что высота устройства зависит от того какая ширина кнопочной панели машины, которая находится на дверце. Крепление такого фасада к посудомоечной машине немного проще, чем в машинах, требующих полное встраивание.

Самостоятельная установка фасадов

На посудомоечную машину можно установить фасад только тогда, когда устройство уже подключено к линии водопровода и сливной системе. в отведенную для нее нишу. Для качественного крепления фасада, вам потребуются:

• длинная линейка или рулетка (для точности больше подойдет линейка);
• плоска и крестовая отвертки;
• крепежи;
• ручка для дверцы машины;
• фасадная панель.

Ставя перед собой задачу прикрепить фасад, необходимо произвести монтаж устройства к боковым шкафчикам и сверху, к кухонной панели. Затем, на лицевой части фасада нужно прикрепить ручку для дверцы. Применяйте дрель для создания отверстия для шурупа. Сверлите тонким шурупом и с главной стороны фасада.

Затем вам потребуется вычислить дистанцию, на которой расположены крепления фасадной панели. Это просто необходимо, чтобы фасад машины и фасады шкафчиков были на одном уровне. При помощи линейки оцените просвет между кухонной панелью и фасадами шкафчиков. После этого отмерьте дистанцию между верхним креплением и столешницей, отнимите один параметр от другого и полученный показатель будет расстоянием между точкой креплений и краем фасада посудомоечной машины.

Когда все замеры проведены, из набора вам необходимо будет достать шаблонный трафарет и закрепить его изнутри фасадной панели. Сделать это можно при помощи скотча, лучше не использовать двухсторонний скотч, на первый взгляд он покажется удобным, но после него останутся следы клеевой основы.

Шаблон поможет вам наметить правильные точки для будущих отверстий для крепежей. Сверлите осторожно, лучше просверлить меньше, чем рисковать и получить сквозное отверстие. Три четверти толщины фасадной панели хватит вполне.

Завершается процесс крепления фасада фиксацией панели при помощи винтов. Если получилось так, что панель уперлась в цоколь, вам придется сделать небольшой просвет в самом цоколе. Ширина просвета составит толщину панели (сверху добавьте 2 мм, это ни на что не повлияет). Если фасады расположены не вровень, то увеличение просвета цоколя является самым правильным и оптимальным вариантом решения проблемы. Особенно, если у вас не получится произвести подгон при помощи регулировки ножек машины (естественно, ведь вы ее зафиксировали к боковым шкафчикам и столешнице).
