Мечта каждого самодельщика, моделиста и домашнего мастера - токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог - приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского устройства соответствует годовой зарплате нашего недепутата. Выход один - делать своими руками, чем сейчас мы и займемся.

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

Собственно, это только основные части, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки

Основные параметры токарного станка, который будет выполнен своими руками - линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном устройстве, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного устройства

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но он не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала.То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу - работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

Домашнему мастеру с навыками токаря станок в хозяйстве лишним не станет. Проблема в том, что стоит подобное оборудование дорого и точно пробьет брешь в семейном бюджете. Однако выход есть — собрать своими руками самодельный токарный станок по металлу, который по техническим характеристикам не уступает заводскому агрегату. Лишних затрат эта работа не потребует. Сегодня разберемся, как спроектировать устройство, что потребуется для изготовления токарного станка по металлу для дома, а также рассмотрим пошагово алгоритм сборки с подробной фото-инструкцией.

Промышленный агрегат довольно сложен по конструкции. Сегодня такие устройства управляются числовыми программными устройствами (ЧПУ). Участие человека в работе сведено к минимуму. Однако мастера с образованием токаря обучаются работе с механическими установками, а значит токарный станок по металлу или мини-цеха, изготовленный собственноручно, не станет чем-то новым.

Самодельный агрегат подобного типа поможет мастеру в обработке металла, придании ему нужных форм. Такие агрегаты нашли применение в сельском хозяйстве, в изготовлении деталей для техники, плугов, и другого оборудования. Настольный токарный станок по металлу не занимает много места, изготавливается из подручных материалов, не требуя особых вложений.

Самодельный токарный станок по металлу своими руками: производимые работы

Работы, которые можно производить на токарном (фрезерном) станке по металлу, сделанном своими руками, довольно обширны. Перечислим основные. С помощью такого агрегата можно:

• обточить гладкую, цилиндрическую поверхность;
• подрезать острые торцы и уступы;
• выточить канавки или конус на детали;
• обработать внутреннюю поверхность, рассверлить заготовку.

Работы производятся с помощью специальных резцов, для изготовления которых используют легированную сталь.

Очень важно! Если домашний мастер не сталкивался с токарным делом, выполнять подобные работы ему не следует. Без опыта легко получить тяжелые травмы, возможно даже несовместимые с жизнью. Чтобы научиться, стоит начать с деревообработки на станке. Алгоритм работ идентичен, а травмоопасность ниже.

Из чего состоит токарный станок: детали устройства

Пускай включает в себя множество узлов. А изготовленный своими руками токарный мини-станок по металлу оснащается четырьмя основными – рамой (на которой крепятся детали), суппортом, передней и задней бабкой и резцедержателем. На стоит забывать и про электропривод (о нем поговорим позже подробнее). Начнем с рамы.

Рама для токарного станка: что требуется для изготовления

Задача этого узла – удержание всего оборудования и деталей в жестком, фиксированном положении. Иногда она изготавливается из дерева, но в этом случае не удастся обработать тяжелые детали – остается риск перекоса каркаса, что недопустимо. Оптимальным вариантом будет изготовить раму из металлических уголков и швеллеров.

Полезная информация! Толщина металла швеллера и уголка зависит от мощности электропривода и величины планируемых к обработке деталей.

Связка металлических деталей каркаса осуществляется сварными или болтовыми соединениями. Задача – правильно рассчитать размеры рамы и собрать каркас по предварительно составленной, просчитанной схеме.

Суппорт токарного станка: нюансы изготовления

Суппорт с резцедержателем должен быть подвижен, но с фиксацией при необходимости. Резцы должны зажиматься плотно, без люфтов. В противном случае их вырвет в процессе работы, что приведет к травмам.

Важно! Суппорт устройства должен быть подвижен

Резцедержатель для токарного станка своими руками

В качестве зажимов резцедержателя используют два и более болтов. При этом узел лучше сделать вращающимся. Это позволит не менять резец, каждый раз откручивая зажимные болты, а проворачивать головку, на которой закрепляется до четырех резцов.

Передняя бабка токарного станка своими руками

Через этот узел связывается ведущий центр и электропривод. У промышленных агрегатов заводского производства в этой части устанавливается редуктор, посредством которого возможно изменение скорости вращения. Самому «колобку передач» собрать не удастся. Единственный вариант смены скорости — установка нескольких шкивов на вал, передающий крутящий момент, с различающимся диаметром. При этом подразумевается, что на каждый из шкивов потребуется отдельный ремень определенной длины. Купить переднюю бабку токарного станка можно в диапазоне цен от 10 000 до 30 000 руб.

Разобравшись с устройством подобных агрегатов, перейдем к практическим советам по изготовлению.

Этапы изготовления токарного станка по металлу своими руками

Для начала предлагаем посмотреть на собранный своими руками агрегат. Некоторые детали взяты из неисправных приборов и механизмов.

Алгоритм работ будет следующим:

• составляется подробный чертеж будущего агрегата с указанием размеров, материалов;
• подбирается по мощности и количеству оборотов в минуту электродвигатель;
• четко следуя составленной схеме, подготавливаются детали рамы по размерам;
• производится сборка выбранным способом (сварка или болтовые соединения).

Рассмотрим каждый из перечисленных этапов подробнее.

Этап подготовки: проект и составление чертежа

В качестве примера, а возможно и основы будущего маленького токарного станка, можно взять схемы подобных агрегатов, предоставленные нами ниже.

Полезная информация! Выбрав для изготовления рамы дерево, не стоит надеяться на долговечность конструкции. Лучший вариант для монтажа каркаса — металлический швеллер со сварными соединениями.

Когда рама собрана, приступаем к изготовлению и установке на нее остальных узлов.

Как выбрать электропривод для подобного агрегата

Электродвигатель – важнейшая часть конструкции. От его мощности зависит величина деталей, которые возможно изготовить на станке. При мощности электромотора 800÷1000 Вт устройство позволит обрабатывать только маленькие детали. Для больших заготовок используются двигатели 1.5÷2 кВт.

Важный этап монтажа электродвигателя — это подключение к сети. Контакты и соединения, независимо от того, возможно ли к ним прикоснуться в процессе работы, требуют тщательной изоляции. Клеммы электродвигателя подключаются в определенном порядке. Если у домашнего мастера нет навыков в этой области или он сомневается в своих силах, лучше доверить эту работу профессионалу.

Очень важно! Работы по подключению выполняются после снятия (с вводного автомата) напряжения. Помните, что поражение электрическим током опасно для здоровья и приводит к летальному исходу.

Порядок сборки фрезеровочного или токарного станка

После изготовления рамы устанавливаем на нее валы, зафиксировав их сваркой. Далее монтируем переднюю бабку, валы и шкивы с суппортом. И только в последнюю очередь устанавливаем на место электродвигатель, фиксируем его и натягиваем ремни или цепи (в зависимости от вида передачи крутящего момента).

Изготовление токарного станка из дрели своими руками: пошаговая инструкция

Самым простым вариантом будет изготовить токарный станок из дрели. Сейчас рассмотрим пошагово, что для этого нужно сделать. Сразу оговоримся, что такое устройство позволит только полировку, но никак не обработку – мощностей маловато для токарки по металлу. Видео изготовления более мы представим ниже, а пока рассмотрим устройство из дрели для обработки дерева. Это даст общее представление, такие агрегаты практически идентичны.

Иллюстрация	Выполняемое действие
	Для начала отпилим заготовку из деревянного черенка. Из нее впоследствии будет изготовлена ручка.
	В центр одного из торцов забиваем заточенное сверло. Эта сторона будет зажата в патроне дрели-электропривода.
	Изготавливаем раму. В нашем случае она деревянная. Указанные хомуты нужны для жесткой фиксации дрели-привода.

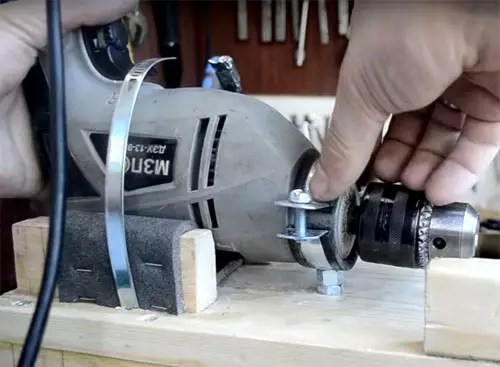

	Устанавливаем электропривод. Расположение хомутов нужно четко рассчитать под размер.
	Все винты хомутов протягиваются основательно. От этого зависит надежность крепления, а значит и конечный результат.
	В патрон зафиксированной дрели-электропривода устанавливаем заготовку с вбитым в нее сверлом и протягиваем зажимы специальным ключом.
	Поджимаем с обратной стороны ведомым центром для надежной двухсторонней фиксации. Одностороннее крепление заготовки не подойдет. Все, чего этим можно добиться – это разбить подшипники дрели.
	Основательно протягиваем крепежные гайки. Теперь оборудование готово к работе.
	Включаем дрель на максимальные обороты. Клавишу включения фиксируем кнопкой сбоку рукоятки. Теперь заготовке можно придать требуемый вид стамеской и напильником.
	Вот такая аккуратная ручка у нас получилась. Если нужно отшлифовать металлический цилиндр, его следует зажать в патрон, а с обратной стороны крепления ведомого центра засверлить небольшую ямку, смазав ее солидолом или литолом. Остальные действия аналогичны.

Модернизация токарных станков своими руками: некоторые хитрости

Агрегаты из дрели, легко подвергаются модернизации. Например, станина, на которой крепится электродрель, делается подвижной, а деталь статично фиксируется. Тогда, устанавливая вместо сверла разные резцы, выполняются конусообразные или иные отверстия. Круг с наждачной бумагой позволит ровно отшлифовать поверхность.

Что касается установки ЧПУ (числового программного управления) то самостоятельно выполнить такую работу не удастся. Она подразумевает замену узлов и механизмов токарного станка.

Полезно знать! Работать на агрегате с ЧПУ нисколько не проще, чем на механическом. Токарь так же должен знать все о скорости вращения, чтении чертежей и проектов, материалах резцов для различных металлов.

Нюансы работы на самодельных конструкциях

Как и в работе каждого оборудования, при эксплуатации самодельных токарных станков возникают различные иногда неприятные ситуации. Мощный двигатель для работы с крупными металлическими деталями, дает чувствительные вибрации. Это приводит к неравномерной обработке заготовки – браку. Лечится это установкой центров (ведущего и ведомого) на одну ось, либо использованием кулачкового механизма (при одном ведущем центре).

Не рекомендована установка в качестве электропривода коллекторного двигателя – лучше использовать асинхронный. Он избавлен от недостатка незапланированного повышения оборотов, которое может привести к вылету заготовки из зажимов, травмам или порче имущества.

Предлагаем посмотреть несколько фото токарных станков, сделанных руками обычных домашних мастеров.

Для того, чтобы читателю было проще понять алгоритм изготовления таких агрегатов, ниже представлено видео изготовления токарного станка своими руками:

Правила техники безопасности при работе на самодельном токарном станке

Главное, как и в любом деле, это внимательность и аккуратность. Это касается каждого действия, начиная от прочности зажима заготовки и заканчивая малейшим движением резца. Особые требования предъявляются к одежде. Нельзя работать в спецовке свободного покроя, с болтающимися рукавами или низом куртки. Если одежда именно такая, следует закрепить куртку на рукавах и снизу резинкой. Помните, если рукав намотается на вращающуюся заготовку, можно остаться без руки.

Важно следить за состоянием электропроводки. При малейшем запахе горелой изоляции нужно отключить напряжение и найти источник. Резцы перед началом работ тщательно осматриваются на предмет трещин. Если таковая выявлена, использование инструмента запрещено.

Очень важно! Ни в коем случае нельзя подходить к станку в нетрезвом состоянии. Даже небольшая доза алкоголя или похмельный синдром, снижают внимательность. По статистике 70% людей, оставшихся без конечностей в результате травмы на производстве, были в состоянии алкогольного опьянения или страдали похмельным синдромом.

Обслуживание самодельного агрегата: какие действия обязательны к выполнению

После каждого использования станка его нужно начисто обмести, чтобы не осталось пыли и стружки. После этого все вращающиеся детали смазываются.

В любом частном доме или гаражной мастерской найдет свое применение .

Такое оборудование позволяет обрезать детали из металла, дерева, пенопласта и ряда других материалов, высверливать отверстия, нарезать резьбу, обрабатывать торцы.

Все, что подразумевает изменение формы или поверхности детали, выполняется на токарном станке. Данные работы возможны как дома, так и в специально оборудованном кабинете.

Неудивительно, что первые, самые примитивные прототипы были сделаны в Древнем Египте, на них обтачивали камень.

В музеях есть токарный и фрезерный механизмы по металлу 14-15 веков, вращение в них происходило за счет ножной педали.

Бурное развитие промышленности в конце средних веков потребовало качественного рывка и в оборудовании – прошла модернизация ручного механизма, и появился первый токарный и фрезерный станок по металлу, работающий от электричества.

Чуть позже были создано оборудование с числовым программным управлением (ЧПУ).

Модернизация производства требовала все более и более узкоспециализированный инструмент, и оборудование с ЧПУ стали создавать не только для работы по дереву или металлу, но и выполняющее очень узкие операции, например, кромкование дверного полотна или высверливание полостей под врезку замка.

В таком виде они используются и по сей день.

В этой статье мы проведем обзор существующего оборудования и рассмотрим, как сделать простой станок своими руками, и как самостоятельная модернизация может улучшить оборудование.

Промышленное оборудование разделяются на легкие станки, весом до 1 тонны, средние по весу – до 10 тонн, и тяжелые – свыше 11 тонн.

Каждый станок выполняет одно или несколько действий по обработке дерева или металла дома или на производстве.

Все современное токарное оборудование оснащено ЧПУ от самого простого до сложного, контролирующего обточку детали с точностью до десятых долей миллиметра.

Модернизация станков разделила оборудование на тяжелое и громоздкое, выполняющее задачи для тяжелой промышленности, а также и миниатюрное высокоточное, производящее крошечные детали точных приборов – это настольные станки с ЧПУ.

Вне зависимости от размера и цели использования, токарные станки имеют одни и те же основные составляющие и узлы.

Он состоит из основы, на которой установлена станина, по которой по направляющим движется суппорт.

В противоположных концах оборудования расположены передняя бабка, передающая вращение через шпиндель обрабатываемой детали, и задняя бабка, которая передвигается свободно и фиксируется в зависимости от размера заготовки.

ЧПУ соединяется как с двигателем (в необходимый момент останавливает вращение), так и с собственно режущим элементом.

Близким родственником по принципу работы является фрезерный станок. Он также применяется по дереву и по металлу.

Фрезерный механизм за счет фрезы, установленной в шпинделе, совершает вращательное движение, а поступательное движение подачи детали может быть как прямолинейным, так и под углом в, зависимости от задачи.

Обычно фрезерный механизм оснащен ЧПУ. Очень широкое применение имеет центр, выполняющий одновременно фрезерный и токарный набор работ.

Оборудование своими руками

Есть много вариантов, как можно создать самодельный токарный механизм.

Если вам часто приходится производить одну и ту же работу, то настольные токарные механизмы в мастерской вашего дома будут хорошим подспорьем.

Чаще всего для работающей части оборудования используется дрель, укрепленная на основании. При начальных навыках работы с электроникой реально придумать даже аппарат с ЧПУ.

Основание или раму токарного оборудования можно сделать из уголков металла или деревянных брусьев.

Настольные токарные механизмы могут иметь основание в виде крепкой древесно-стружечной плиты.

Если перед вами стоит задача краткосрочной обработки небольших деталей, то вполне можно использовать мотор, работающий от сети 220В.

Конструкция рамы должна обеспечить выполнение следующих условий:

• как ведущий, так и ведомый центр располагаются на одной прямой, которая параллельна оси вращения;
• центр симметрии детали совпадает с осью ее вращения;
• деталь надежно закрепляется на бабке.

Производить токарную обработку детали, которая вращается между передней и задней бабкой, можно с помощью любого инструмента – напильников, надфилей и прочего.

Самодельные настольные токарные станки предназначены для боковой обработки деталей. Например, на них будет удобно обрабатывать балясину деревянной лестницы.

Своими руками несложно создавать не только настольные, но и полноценные токарные станки.

Основное, чем будут отличаться настольные варианты от полноразмерного станка – это двигатель.

Чем больше по размеру самодельный станок, тем более громоздкие детали он сможет обрабатывать.

А для работы с крупными заготовками, конечно, потребуется мощный двигатель.

Токарный станок из двигателя

Рассмотрим самодельный станок, созданный своими руками из двигателя и блока питания старого советского магнитофона.

Его основой станет деревянная доска, из ее кусочков, выпиленных в форме квадратов, сторона которых равна ширине основания нашего будущего станка, сформируем заднюю бабку.

Из металла сформируем кожух, в котором вырежем отверстие для вывода вращающего механизма. Двигатель зафиксируем на кожухе.

Теперь требуется найти проекцию центра вращения на заднюю бабку.

Для этого можно сделать из бумаги цилиндр четко соответствующий расстоянию между бабками, зафиксировать его на передней бабке и с помощью привода несколько раз обернуть вокруг оси.

Если цилиндр вращается ровно, то точкой фиксации детали будет центр круга, который описывает цилиндр на задней бабке.

В центр заводим саморез или любой другой держатель для заготовки. Конечно, эта работа сделана на глазок и не подразумевает высокой точности токарных работ.

Модернизации, которая повысит точность, если расстояние между бабками более 20 см, возможна, если центр закрепления заготовки вывести по уровню, положив его между головкой двигателя и задней бабкой.

Мы сделали самый простой механизм своими руками.

На нем можно обрабатывать боковую поверхность длинной детали цилиндрической и конусообразной формы, а также простой брус.

Учитывая маленькую мощность станка, он применим только для деталей из дерева. Аналогичным образом своими руками можно сделать фрезерный механизм.

Токарный станок с применением дрели

Модернизация идеи поиска доступного электрического прибора, производящего вращение, подскажет применить для токарного механизма, сделанного своими руками, дрель.

Она найдется в каждом доме. Зачастую, и не одна, потому что обычно приобретается недорогой вариант, а потом выясняется, что он слабоват по мощности.

Для токарного механизма понадобится дрель, любое основание (кусок фанеры, доска или плита), деревянная шпажка, на которую будет надеваться заготовка, и деревянный квадрат для задней бабки.

Фиксируем дрель любым способом, на отмеченной длине фиксируем заднюю бабку из дерева, вставляем в дрель стержень и просверливаем в бабке отверстие.

Шпажка и заготовка вращаются, а человек с помощью наждачной бумаги обрабатывает заготовку.

Может быть проведена модернизация такого механизма, в ходе которой к основанию будет прикреплено любое обрабатывающее устройство (например, напильник), который будет ручным аналогом ЧПУ.

Так, если нам нужно сделать конусообразное углубление вокруг деревянной детали, мы можем провести следующие усовершенствования – возьмем два плоских напильника, зафиксируем их так, чтобы они касались детали, а между поверхностью детали и основанием напильниками была образована трапеция.

Теперь нам нужно обеспечить с помощью простого пружинного механизма равномерную подачу напильников вперед и под углом.

Варианты усовершенствования механизма:

• Модернизация под работу по металлу может быть произведена при замене шпажки на заживающий механизм. К металлическому стержню прикрепите пружинную фиксацию с пластиной, один такой стержень установите в дрель, а второй – в заднюю бабку. Между пластинами будет вращаться металлическая заготовка, и мы сможет производить токарные работы по металлу;
• Дома часто требуются работы с длинными заготовками. Можно сделать разборной крепеж дрели, легкая модернизация основания механизма позволит переставлять ее для обработки более длинных предметов;
• Модернизация оборудования может быть проведена, если взять более мощный двигатель (например, от стиральной машинки) и сделать основание большей площади. Нет прямой зависимости между площадью основания и мощностью двигателя, но нужно принимать во внимание, что в процессе работы двигателя возникают колебания, а основание станка служит опорой, благодаря которой само оборудование с вращающейся деталью будет находится в равновесном положении.

Мы рассмотрели, как легко можно сделать самодельный механизм для токарных работ из деталей, который наверняка есть у вас дома.

Модернизация самого простого оборудования под конкретные ваши задачи поможет обрабатывать предметы более сложным образом.

Для создания дома токарного станка с полноценным ЧПУ понадобится блок управления, однако, его сложно сделать без специальных знаний.

Как мы продемонстрировали, ручным аналогом ЧПУ могут служить простые инструменты для обработки дерева или металла, закрепленные на основании под правильным углом.

Рачительные хозяева, привыкшие выполнять все работы по дому своими руками, рано или поздно приходят к выводу, что в арсенале домашней мастерской не хватает самодельного токарного устройства для обработки металлических заготовок. Человек, который однажды пользовался таким оборудованием, долго хвастается перед товарищами, как легко и непринуждённо на таком станке из бесформенной железяки получается аккуратная деталь, изготовленная самостоятельно.

Естественно, можно приобрести готовое изделие в магазине, но оно не всем по карману и поэтому многие принимают решение об изготовлении токарного оборудования по металлу своими руками. Но для этого домашний умелец должен разбираться с принципом работы и устройства такого оборудования и подготовить все расходные материалы . Также понадобится минимальный комплект инструмента ну и, конечно, желание заниматься не самой простой работой самостоятельно.

Для чего нужен самодельный токарный станок?

Нет ни одного настоящего хозяина, который не желал бы заполучить в своём арсенале компактный, надёжный, а самое главное недорогой станок для обработки металла. Такое оборудование позволяет выполнять множество, как простейших, так и сложных операций связанных с изготовлением металлических деталей, начиная расточкой отверстий и заканчивая преданием болванкам из металла необычных форм.

Конечно, если финансовое положение позволяет, то можно не заморачиваться над изготовлением токарного станка своими руками. Однако заводское оборудование имеет внушительные габариты , и поместить его в гараже или небольшом подсобном помещении будет проблематично. Поэтому единственно правильным решением является изготовление металлообрабатывающего оборудования своими руками по своим размерам, которое будет соответствовать всем предъявляемым требованиям.

Самодельно собранный станок для обработки металлических изделий, который будет изготавливаться, с учётом всех особенностей его использования будет обладать простым управлением, не занимать много полезного пространства в помещении и отличаться простой и в то же время надёжной работой. На таком токарном станке по металлу можно с лёгкостью обработать любые заготовки небольших размеров из стали.

Конструкция и принцип работы токарного станка

Перед началом сборки металлообрабатывающего оборудования своими руками важно ознакомиться с основными узлами и механизмами токарного станка по металлу. В конструкцию простейшего оборудования обязательно входят следующие элементы:

Составные части самодельного токарного станка размещаются на станине. В случае с агрегатом, собираемым своими руками – это металлическая рама. Вдоль рамной основы происходит передвижение задней бабки. В свою очередь, предназначением передней бабки является размещение базового механизма, вращающего оборудование. При этом данный элемент имеет неподвижную конструкцию. На станине устанавливается передаточный механизм соединяющий ведущий центр с электрическим мотором. Через данное центральное устройство выполняется передача вращательного движения металлической заготовке подлежащей обработке.

Станину токарного станка по металлу, собираемого своими руками, в большинстве случаев изготавливают из деревянных брусков . Помимо древесины, можно использовать металлические уголки или стальные профиля. Материал, из которого будет изготовлена рама, особого значения не имеет, главное, чтобы центры оборудования надёжно и неподвижно крепились на основе.

На самодельное металлообрабатывающее оборудование можно устанавливать практически любой электродвигатель даже с незначительными показателями мощности. Однако важно понимать, что мотор слабой мощности, может, не справится с вращением громоздких металлических заготовок с нужной скоростью, что приведёт к снижению качества проводимых работ. Маломощные двигатели лучше использовать, если на токарном станке планируется обрабатывать детали из древесины.

Сообщение вращательного движения от электродвигателя к основному узлу станка происходит посредством фрикционного, ремённого или цепного типа передачи. При этом ремённая передача считается самой популярной, так как имеет небольшую стоимость при высокой надёжности. Хочется отметить, что некоторые домашние умельцы собирают оборудование, в котором передаточный механизм не предусмотрен, а рабочий инструмент закрепляется непосредственно на валу электродвигателя.

Особенности самодельных станков

С целью предотвращения повышенной вибрации обрабатываемой заготовки из металла важно соблюсти, чтобы ведущая и ведомая конструкция центра размещалась на одной оси. Если планируется сборка станка своими руками только с ведущим центром, то необходимо заблаговременно предусмотреть установку специального кулачкового механизма – патрон или планшайбой.

По советам опытных специалистов установка на самодельных агрегатах обработки металла коллекторных электродвигателей не рекомендована. В таких устройствах может происходить самопроизвольное увеличение оборотов при отсутствии рабочей нагрузки, что, в свою очередь, приводит к вылету заготовки из крепёжных элементов и возможному травмированию человека работающего за станком. Деталь, вылетающая на большой скорости, может нанести множества вреда в замкнутом пространстве домашней мастерской.

Если же по каким-либо причинам монтаж электродвигателя коллекторного типа неизбежен, то обязательно нужно установить специальный понижающий редуктор. Благодаря такому механизму можно полностью предотвратить бесконтрольный разгон оборудования при отсутствии нагрузки на обрабатываемую деталь.

Самым практичным, удобным и недорогим для токарного станка по металлу, собираемого своими руками, считается электрический мотор асинхронного типа. Такой двигатель имеет высокую устойчивость во время нагрузки без изменения частоты вращения , что позволяет обеспечить высокое качество обрабатываемых металлических заготовок, ширина которых не превышает 100 мм. В целом же конструкцию и мощностные параметры электрического мотора необходимо подбирать таким образом, чтобы деталь, подлежащая обработке, получала необходимое усилие при вращении.

Механизм ведомого центра, располагаемый на задней бабке, может иметь как неподвижную, так и вращающуюся конструкцию. Для его изготовления используют стандартный болт, который затачивается конусообразной формой на резьбовом участке изделия. Подготовленная деталь смазывается моторным маслом и монтируется во внутренней резьбе заблаговременно, вырезанной в задней бабке. Болт должен обладать свободным ходом примерно в 25–30 мм. Благодаря вращению болта происходит прижим обрабатываемой заготовки между центральными механизмами.

Процедура сборки токарного оборудования

Самым лёгким в изготовлении своими руками считается металлообрабатывающий станок лучкового типа. Использование такого самодельного оборудования позволяет вытачивать металлические и деревянные изделия, а также при небольшом усовершенствовании затачивать ножи и другие режущие инструменты. Очень полезно такое оборудование, если предстоит ремонт автомобиля или другого движущегося транспорта. При этом сама процедура сборки предусматривает ряд несложных работ .

Самодельная конструкция токарного станка по металлу, собранная своими руками, может использоваться не только по своему прямому назначению, но и в других бытовых нуждах. Можно на одну из подвижных частей, подсоединённых к валу электрического двигателя, установить шлифовальный круг и точить на нём различный инструмент либо выполнять шлифовку или полировку поверхностей.

Выбор силового оборудования

Рама самодельного оборудования по возможности должна монтироваться на металлической основе путём надёжного скрепления со станиной. После этого нужно установить все отдельные узлы и механизмы токарного агрегата, которых не так уж и много. На следующем этапе переходят к работе с силовым узлом оборудования. В первую очередь нужно выбрать электрический двигатель соответствующих параметров. Так как речь идёт об обработке металла – достаточно прочного материала, то и мотор должен быть мощным:

• при обработке мелких металлических деталей достаточно мотора мощностью от 0,5 до 1 кВт;
• для обточки более крупных заготовок лучше использовать двигатель 1,5-2 кВт.

Для самодельного металлообрабатывающего оборудования подойдёт двигатель от старой швейной машины или с любого другого ненужного бытового прибора. Выбор зависит от того, что найдётся в домашней мастерской или обойдётся недорого при покупке в магазине. К электромотору подсоединяется пустотелый вал из стали или как его называют – головка шпинделя. С этой целью используется ремённая или любая доступная передача. Вал подсоединяется к шкиву, закреплённому на шпонке. Шкив понадобится для размещения на нём рабочей части инструмента.

Подключение силовых механизмов выполняется либо собственноручно, либо обращаются за помощью к специалистам. При этом опытный электрик сделает все быстро и качественно, а у владельца станка будет полная уверенность в безопасности использования электрических деталей токарного станка. После окончания сборочных работ оборудование готово к использованию. Также в случае необходимости человек может расширить функционал оборудования .

Изготовив станок для обработки металлических деталей своими руками, человек получит незаменимого помощника в домашней мастерской. А учитывая многофункциональность такого оборудования, каждый желающий сможет отточить свои навыки в слесарном деле. Самостоятельно изготовленный станок будет отвечать всем предъявляемым к нему требования и не будет занимать много места в доме или гараже.

Токарный станок необходим для производства и обработки деталей из металла. Заводские устройства стоят очень много средств. Именно поэтому для большей экономии стоит сделать токарный станок с резцом, чтобы обрабатывать железо своими руками. Быстро собрать его можно несколькими методами, а качественные чертежи и видео стоит поискать в сети. Применять для сборки можно любые имеющиеся в наличии материалы, а габариты станка зависят от производственных нужд.

Основные узлы небольшого токарного станка

Токарный станок, качественно изготовленный своими руками, всегда состоит из таких деталей:

Вращательный момент от электродвигателя к рабочей части приспособления можно передать несколькими методами. Некоторые люди напрямую ставят рабочую часть на ось электродвигателя. Этот способ поможет сэкономить место и количество запасных частей для станка. Когда этот способ невозможно осуществить, то крутящий момент стоит передавать при помощи разных видов передач. У любого из этих способов есть достоинства и недостатки.

Ременная передача для двигателя считается наиболее дешевой и отличается хорошей надежностью. Чтобы ее сделать, необходимо применить ремень для двигателя, который снят с другого изделия. Главным недостатком ременной передачи является то, что по прошествии некоторого времени ремень перетирается и его необходимо будет заменить. Частота замены зависит от интенсивности работы станка.

Цепная передача часто занимает много места и стоит очень дорого. Ее срок эксплуатации значительно больше, чем у ременного механизма. А фрикционная передача отличается средними характеристиками в отличие от цепного и ременного механизма.

Хороший суппорт для токарного станка по металлу своими руками: чертежи

Суппорт можно считать наиболее важной деталью станка, собранного своими руками, потому что именно он влияет на качество обрабатываемого изделия, количество сил и продолжительность времени, потраченных на ее изготовление. Такая деталь ставится на специализированных салазках, которые двигаются по направляющим, установленным на станине приспособления. Суппорт способен передвигаться в таких направлениях:

При изготовлении суппорта небольшого самодельного станка нужно учесть то, что эта деталь подвергается износу из-за сильной вибрации при работе. Вследствие чего, крепления часто расшатываются и между ними появляется люфт, который влияет на качество обрабатываемой заготовки. Чтобы избежать подобных проблем, суппорт нужно часто регулировать и настраивать.

Регулировка суппорта небольшого станка выполняется по люфту, зазорам и нескольким сальникам . Такую работу необходимо производить тогда, когда есть износ винта, который отвечает за движение детали в поперечной, а также в продольной плоскости. Из-за большого трения суппорт может расшататься при больших нагрузках, а это уменьшает точность обработки заготовки. Устранить люфты необходимо путем установки клиньев между кареткой и специальными направляющими. Небольшой зазор заготовки можно устранить с помощью специального закрепляющего болта.

Когда в самодельном станке изнашиваются сальники, то их стоит хорошо промыть и обработать качественной смазкой. При большом износе сальники необходимо поменять на новые детали.

Как собрать хороший мини токарный станок по металлу своими руками

Изготовление хорошего станка , чтобы обрабатывать железо своими руками, всегда выполняется в таком порядке:

А также по многочисленным чертежам видно, что для увеличения устойчивости механизма резца нужно сделать специализированный подручник, а внизу изделия стоит установить небольшую железную полоску. Эта полоска необходима для надежной защиты рабочих узлов устройства от повреждений при обработке заготовок.

Как выбрать мотор для самодельного станка по металлу

Наиболее важной деталью токарного станка, фото и видео сборки которого можно отыскать в сети, считается электродвигатель . С его помощью движется рабочая часть изделия. Таким образом, от мощности этой детали зависит максимальная мощность станка. Этот показатель нужно выбирать в зависимости от габаритов железных заготовок, которые будут в будущем обрабатываться.

Когда нужно обрабатывать на токарном станке маленькие заготовки, то для него хватит электродвигателя с максимальной мощностью до 1,4 киловатта, который можно взять с простой швейной машины или другого электрического устройства. Чтобы работать с большими заготовками, нужен электродвигатель с мощностью до 2 киловатт.

При изготовлении небольшого токарного станка при помощи видео или чертежей нужно учесть, что все электрические узлы устройства нужно хорошо изолировать . Когда нет большого опыта работы с подобным оборудованием, то стоит обратиться за помощью к квалифицированному специалисту. Этим можно обеспечить безопасность сборки и надежность приспособления.

Как быстро собрать самодельный токарный станок по металлу из дрели

Когда нужно сэкономить на запасных частях и просто облегчить изготовление устройства своими руками, то вместо привода можно применять простую электродрель. У подобного способа существуют такие преимущества:

Существуют и некоторые недостатки у самодельного устройства из дрели. Довольно сложно осуществить обработку больших заготовок при помощи такого настольного станка, потому что у электродрели маленький крутящий момент и большое количество оборотов. А также можно увеличить мощность станка, если поставить ременную передачу. С ее помощью будет передаваться крутящий момент от электродрели на вал. Однако это сильно усложнит устройство, преимуществом которого считается компактность и простота.

Сборка станка с использованием электродрели целесообразна в тех случаях, когда не нужно обрабатывать большие детали, а вытачиваются лишь мелкие заготовки.

Чтобы собрать подобное изделие , будут необходимы такие же детали, что и для стандартной модели за исключением передней бабки и двигателя. Дрель будет заменять электродвигатель. Из-за компактности станка, станиной может быть верстак или простой стол, на котором будут закрепляться все детали устройства. Электродрель крепится в изделие с помощью струбцины и металлического хомута.

При помощи такого токарного станка есть возможность не только изготавливать различные детали, но и красить заготовки, наматывать проволоку на трансформатор, наносить на поверхность изделий спиральные насечки и выполнять другие необходимые действия. А также если сделать для станка специальную приставку, то появится возможность легко изготавливать маленькие одинаковые изделия.

Токарные станки по металлу
