В строительных работах часто бывает необходимо использовать такой строительный материал, как щебень. Он получается в процессе измельчения горных пород или отходов, пригодных для этого, бывает разных видов и соответствует различным характеристикам.

При покупке этого строительного материала доставка щебня может быть произведена силами компании-продавца.

Свойства щебня

Щебень соответствует следующим параметрам:

1. Радиоактивность. Эту характеристику учитывают в первую очередь при покупке щебня, так как если этот материал используется для постройки жилых зданий, то показатель ее должен быть низким. И приобретать его можно только при условии предъявления продавцом соответствующих сертификатов и выводов об исследованиях.

2. Прочность щебня определяется прочностью горной породы, из которой он был получен, а также его реакцией на проверочные работы этого показателя.

3. Морозостойкость показывает, сколько раз он может выдержать замораживание и оттаивание.

4. Лещадность определяет, какой формы будет щебень, плоский или кубовидный. Для различных целей используют материал с этим различным показателем.

Разновидности щебня

Этот строительный материал бывает нескольких видов, в зависимости от исходной горной породы:

1. Гранитный щебень получают из самой часто встречаемой горной породы – гранита. Она имеет зернистое строение и состоит из слюды, кварца, шпата.

2. Гравийный требует просеивания карьерной породы, либо измельчения каменной скалы. Он не такой прочный как предыдущий вид, зато менее радиоактивен и не такой затратный.

3. Известняковый вид щебня делают с помощью дробления известняка. В основном используется при строительстве дорог.

4. Если происходит дробление строительного мусора, то получают вторичный щебень. Не отличается такой же прочностью, как описанные виды, но более дешевый, и также находит свои сферы применения.

5. Для производства шлакового щебня используют пористые и отвальные шлаки. Его применяют в дорожных ремонтно-строительных работах, а также для заполнения цементных бетонов.

Щебень применяется в таких случаях:

• отделочные работы, украшение тропинок, детских площадок;
• основа для железнодорожных путей;
• дорожное строительство;
• постройки зданий различного назначения;
• декорирование заборов, водоемов, бассейнов.

Это основные виды работ, где можно встретить этот строительный материал, помимо них существует еще множество дополнительных.

Понять, из чего состоит щебень, поможет видео о процессе его производства:

Под словом «гравий» может подразумеваться как естественный материал, так и искусственный (керамзитовый), произведенный промышленным путем. И природный, и керамзитовый гравий популярны среди строителей, изготовителей бетона, дизайнеров и других специалистов.

Описание

Природный гравий — это натуральный материал, который формируется под влиянием ветра и разрушения горных пород. В зависимости от типа залегания, он может быть горным (или овражным), речным, озерным морским или даже ледниковым.

У горного гравия немного шероховатая поверхность. В его составе есть глина, пыль, песок, органические вещества и иные примеси. Если процент песка превышает 25-40%, это песчано-гравийная смесь.

Немного чище по составу морской и речной гравий. Но при этом он более гладкий, поэтому характеризуется плохой адгезией со скрепляющим веществом.

Обычно строители выбирают горный гравий, поскольку его технические качества несколько лучше, чем у других типов. Его используют для строительства трасс, фундаментов, засыпки разнообразных площадок, получения кровельных материалов.

Гравий имеет различные оттенки: черные, желтые, белые, серо-голубые, коричневые, розовые. Его цвет может несколько меняться под влиянием освещения или влажности. Именно поэтому он популярен в ландшафтном дизайне: при оформлении дачных участков, мощении садовых дорожек, разбивке цветников и т. п.

ГОСТ на природный гравий

Допустимо ли использовать гравий в тех или иных целях, зависит от его физико-технических качеств, которые утверждены на уровне ГОСТов и техинструкций.

Для гравия и щебня, обладающего средней плотностью гранул 2-3 г/см3 и используемого для получения тяжелого бетона, дорожных и иных строительных работ, разработан ГОСТ 8267-93 «Щебень и гравий из плотных горных пород для строительных работ. Технические условия».

В этом стандарте гравием из горных погод называется зернистый материал, имеющий неорганическую основу, с величиной гранул больше 5 мм, который формируется в ходе рассева гравийно-песчаной смеси.

В стандарте указаны требования к величине фракций, форме гранул, прочностным свойствам, проценту гранул слабых пород и вредных составляющих, морозостойкости, нюансы приемки, способы контроля, требования к перевозке и хранению и т. д.

Также существует ГОСТ 8269.0-97, в котором детально описаны методы определения главных физико-механических свойств материала.

Чаще всего определение будущих свойств и соответствие их ГОСТу происходит , который включает в себя добычу в карьерах, промывку и сортировку.

Фракции

В процессе покупки особое внимание нужно обращать на фракции гравия. Они определяются как по величине гранул, так и по плотности. Зерна могут иметь размер от 5 вплоть до 70 мм.

Основные фракции гравия (мм):

1. 5(3)-10;
2. 10-15;
3. 10-20;
4. 15-20;
5. 20-40;
6. 40-80(70);
7. комбинация фракций 5(3)-20.

Материал в виде иных комбинаций из различных фракций и более крупных зерен может быть произведен по согласованию производителя и покупателя.

Гравий величиной 3-10 мм применяется при обустройстве игровых и спортивных площадок, частных пляжей, для фильтрации колодцев или родников, во флористике. Гравий 10-20 мм в величину используют для получения легкого бетона. В 1 м3 бетона примерно 1 т гравия в виде наполнителя.

Большие фракции порядка 20-40 мм идут на строительство трасс, мостов, покрытий аэродромов и т. д. Гравий величиной 40-70 мм и выше применяют преимущественно как декоративный материал. Им отделывают аквариумы, бассейны, клетки для животных, мостят улицы, применяют при постройке плотин.

Благодаря своей универсальности, сочетающейся с удобством использования и невысокой стоимостью, гравий получил широкое .

Технические характеристики и свойства

Некоторые параметры гравий приобретает уже в процессе его подготовки и переработки (рассев, очистка, смешивание и т. д.). Подобная подготовка помогает получить довольно однородный по составу материал и добиться соответствия официальным нормам.

Основные свойства природного гравия:

• плотность материала может колебаться в зависимости от его типа. Усредненный показатель плотности гравия — 2,6-2,7 т/м3. Насыпная плотность может иметь значение от 1,43 до 1,61 т/м3;
• объемный вес равен 1600 кг/м3, а удельный – 1400 кг/м3;
• форма зерен может быть округлой, округло-угловатой, угловатой. Согласно ГОСТу 8267-93, в составе гравия может быть не больше 35% (от массы) зерен, имеющих игловатую или пластинчатую форму;
• прочность материала выражается в марках по дробимости при раздавливании (или сжатии) в цилиндре. Существуют такие марки по прочности: ДР8, ДР12, ДР16, ДР24. Предел прочности на сжатие равен 1,5 т/см2;
• для гравия, который используется в строительстве дорог, дополнительно устанавливают меру истираемости, которая определяется в результате испытаний в полочном барабане. При этом выделяют марки И-I, И-II, И-III и И-IV;
• исходя из степени морозостойкости, выделяют марки гравия от F15 до F400.

Для сравнения приведем таблицу сравнения характеристик природного гравия с искусственным (керамзитом):

Как отличить гравий от гальки и щебня

Под словом «гравий» обычно подразумевают именно горный гравий, добытый в карьерах. Галька – это тот же речной или морской гравий, сформированный в результате отшлифовки песком и водой небольших плоских камней. Таким образом, галька является подтипом гравия.

Галька может иметь разную окраску. Чаще всего встречается многоцветная галька или галька розового, желтого, серого, коричневого или мраморного оттенка. У морской гальки более плоская форма, чем у речной.

Отличить гравий от щебня можно по форме и текстуре. Щебень имеет шероховатую поверхность и остроугольную форму, в то время как гравий более гладкий и округлый.

Щебень формируется в процессе дробления горных пород в карьере или в ходе переработки отходов промышленности. Таким образом, гравий – это материал, образуемый естественным путем, а щебень – промышленным. Иногда, чтобы повысить качество сцепления гравия с раствором, его дробят на более мелкие фракции, получая щебень.

Что такое гравий, как он выглядит и чем визуально отличается от щебня можно посмотреть на фото-картинке ниже:

Что лучше и дешевле: гравий или щебень

В силу неправильной формы, щебень образует более надежное сцепление со строительным раствором, чем гравий. Таким образом, по эксплуатационным качествам щебень существенно лучше гравия.

Основным преимуществом гравия можно считать более низкую цену. Он дешевле щебня примерно на 20%, поэтому именно его часто выбирают как заполнитель при получении тяжелого бетона. Гравий часто применяют для возведения невысоких домиков на дачных участках и даже для формирования фундамента.

Что выбрать – щебень или гравий – зависит и от свойств бетона. Когда бетон очень прочный, желательно использовать щебень. Для бетона с умеренным уровнем прочности подойдет недорогой гравий.

Любой строительный процесс требует правильного подбора материалов. Это делается еще при проектировании сооружения. Если не провести правильные расчеты – оно может иметь недостаточные эксплуатационные характеристики. Особенно важно понимать, какой нужен щебень для того, чтобы характеристики прочности бетона соответствовали необходимым – обязательное условие для достижения расчетных показателей. Далее пойдет речь о том, какие бывают виды щебня и как его выбирать, основываясь на фракции и стандартам ГОСТ.

Что такое щебень и где его берут?

Щебень – каменная порода, измельченная специальным оборудованием на элементы определенной фракции. Этот процесс могут делать на месте добычи или в условиях предприятий. Изготовление щебня не считается особо сложным, но требует соблюдения норм, которые регламентирует ГОСТ.

Если говорить об его производстве – оно производится в несколько шагов:

• Загрузка камня в емкости, из которых они попадают на дробильное оборудование.
• Дробление.
• Распределение на фракции и марки, в зависимости от размера.

Сортировка щебня в зависимости от размера элементов подробленной каменной породы – особо важный процесс. Для его соблюдения создан ГОСТ 8267-93 и 8269-87.

Виды и характеристики

Для создания качественного бетона нужно хорошо разбираться в характеристиках щебня. Он имеет разные особенности и понимание того, какой нужен его вид именно в конкретной ситуации, влияет на успешность прохождения строительного процесса. Технические параметры:

• Уровень морозостойкости. От этого показателя зависит продолжительность сохранения первоначальной структуры, без влияния на нее замораживания и оттаивания. Показатель морозостойкости важен в условиях частого понижения и роста столбца на термометре. Для обозначения этого параметра используют букву F. Цифры после нее – количество циклов. Наибольшими показателями морозостойкости обладает гранитный щебень: около 300-400 циклов.
• Лещадность. Параметр обозначает процент элементов с гладкой поверхностью среди общего количества. Чем он больше – тем хуже сцепляются частички и уровень прочности бетона будет ниже. По этому показателю щебень делится на 5 групп. Из них наилучшая – кубовидное зерно.
• Плотность. Чем больше масса на единицу объема, тем выше уровень этого параметра.
• Радиоактивное излучение. В зависимости от уровня излучения определяется сфера применения щебня (1-3). Первый подходит для сооружения строений жилого назначения, а третий – исключительно для дорожного строительства.
• Уровень прочности. Этот параметр определяет силу нагрузки, выдерживаемой материалом без изменения своей структуры (деформирования). Это важно при создании бетона с наибольшими прочностными показателями.

Перечисленные параметры имеют большое значение, но основное внимание при выборе щебня обращают именно на размер его фракции. В зависимости от этого показателя определяется сфера использования материала. Щебень бывает таких фракций:

• 0 на 5 мм. Эта фракция по праву называется наиболее мелкой. Применяют для отделочных работ, в декоративных целях и ландшафтном дизайне. Иногда используется для посыпания скользких поверхностей.
• 3 на 8, 5 на 10, 10 на 20 мм. Мелкая, но наиболее популярная фракция. Применяется для создания раствора, элементов конструкций и бетона.
• 20 на 40 мм. Такая фракция называется средней. Используется для создания бетона, подушек под фундамент стоянок, дорог, зданий, а также временного покрытия участков, на которых работает техника больших размеров.
• 25 на 60, 40 на 70 мм. Крупная фракция щебня. Используют для создания оснований зданий с большими габаритами, а также больших конструкций из бетона.
• 40 на 200 мм. Эту фракцию называют бутом. Из себя представляет куски каменных пород, образовавшиеся в результате взрыва. Используют в декоративных целях или для заполнения бетона в особенно большом количестве.

Как понятно из вышеизложенного, оптимальный вариант для создания бетонной смеси – мелкий щебень. Но иногда заказывают изготовление наполнителя, одна из сторон которого может превышать 300 (30 см).

Марки щебня

Еще один важный параметр при выборе – марка щебня. На нее влияют показатели прочности, которые берутся на основании уровня дробимости, истираемости при проведении экспериментов, а также сопротивления сжатию. На прочностные показатели в основном влияет структура горной породы, которую дробили для получения щебенки. Щебень имеет такую маркировку:

• М1200, 1300, 1400. Содержание элементов недостаточного уровня дробимости (слабых частиц) меньше 5 %.
• М800, 900, 1000, 1200. Частиц слабой дробимости меньше 10%.
• М600, 700, 800. Зерен слабой дробимости также меньше 10%, но прочность основной массы материала ниже.
• М200, 300, 400, 500, 600. Частиц недостаточной прочности при дробимости до 15%. Получается после дробления слабых каменных пород.

Самый высокий показатель маркировки – М1200-1400. Его получает гранитный щебень, обладающий максимальными показателями прочности. Для сооружения оснований одноэтажных зданий достаточно использовать щебень марки 600.

Также марку можно узнать из таблицы насыпной плотности частиц материалов согласно ГОСТ.

Табл. Марки щебня по плотности (насыпной)

Из вышеописанного становится понятно, что выбирать щебень нужно основываясь на уровне прочности, дробимости, истираемости, размерах элементов основной массы, морозостойкости, проценте слабых частиц и т. д.

Как выбрать щебень для бетона?

Для того, чтобы определить, какой нужен щебень для создания оптимального бетонного раствора, стоит обратиться к требованиям ГОСТ. Стоит учесть, что качественный бетон может содержать несколько фракций – это увеличивает плотность структуры. К примеру, если известен показатель наибольшего допустимого размера элементов наполнителя, можно в таблице посмотреть перечень фракций, которые допускается использовать (ГОСТ 8267-93).

Нужно учитывать, что по ГОСТ для закладки фундамента оптимальный размер элементов щебня: 40 на 80, а для приготовления раствора применяют зерно меньшей фракции.

Щебень гранитный

Такой наполнитель можно считать самым распространенным в строительстве. Он достигает наибольшей прочности и согласно ГОСТ его маркировка доходит до М1400, и никогда не опускается до М300. Также у него самый высокий показатель сложности дробимости. Он является представителем нерудных пород и представляет из себя закаменелую лаву в недрах земной коры. Поэтому среди других видов щебня он обладает самыми высокими показателями устойчивости к температурам (около 300 циклов) и водоупорности. Из него изготавливают бетон с наибольшей прочностью. Гранитный щебень – оптимальный вариант для создания бетонной конструкции и основания, которые по ГОСТ должны обладать максимальными показателями устойчивости и долговечности.

Щебень известняковый

Этот вид ископаемого хоть и не обладает наилучшими характеристиками, но является самым доступным. Его используют для производства железобетонных блоков и при строительстве транспортных путей. Также он применяется при благоустройстве территорий – позволяет стоимость и показатели экологичности. Удешевляет цену известнякового камня простота его дробимости.

Для изготовления бетона оптимального качества нужно трезво оценивать нагрузки на основания и изделия. Основываясь на полученных данных и выбирается размер фракций щебня. Совершая выбор, не стоит пренебрегать требованиями ГОСТ. Если пренебречь правилами и использовать, к примеру, щебень марки 300 для создания основания многоэтажного дома – возможны неприятные последствия. Обращайте внимание на все показатели дробимости, наполнители (включая их структуру), уровень противостояния температур, размер частиц, а также на показатели цемента и даже воды. Только таким образом возможно создать основания и конструкции с должными эксплуатационными характеристиками, способные служить десятилетия.

Какие бывают марки и виды щебня? обновлено: Февраль 26, 2018 автором: zoomfund

Щебнем называется природный сыпучий материал неорганического характера. Этот материал характеризуется зернистостью, и его относят к полезным ископаемым. Щебень производится путём дробления различных горных пород и при их выветривании. От величины камней зависит деление на мелкую, среднюю и крупную фракции, что в свою очередь определяет качества материала и область его применения.

Радиоактивность, адгезия и лещадность

Радиоактивность – уровень содержания естественных радионуклидов в камне — это та характеристика, которая определяет можно ли использовать материал в жилом строительстве. Её уровень измеряют при помощи специального оборудования. В зависимости от результатов щебенку делят на два класса. При этой материал первого класса может использоваться повсеместно, а второго — лишь при укладке асфальта, но ни в коем случае — при сооружении зданий.

Лещадностью называется содержание пластинчатых и игольчатых фрагментов в щебне. Такими считаются зёрна, которые имеют соотношение длины к ширине в три и больше раз. Чем ниже лещадность, тем более высококачественным является щебень, поскольку в таком случае камни между собой смогут укладываться более плотно. В зависимости от количества таких плоских или игольчатых камней разделяют такие виды щебня:

• менее 10-ти % лещадности – окатанный;
• 10-15% – кубовидный;
• 15-25% – улучшенный;
• 25-35% – обычный;

Если показатель межзерновой пустотности оказывается чрезмерно высоким, то вырастает расход связующих материалов, что может серьёзно увеличить материальные затраты. Самым выгодным считается применение камня кубовидной формы, поскольку он способен дать самую лучшую утрамбовку.

А такая характеристика, как адгезия, является показателем силы сцепки щебня с битумными вяжущими. Наилучшие показатели адгезии у материала с камнями серых и тёмно-серых оттенков.

Область применения

Благодаря своей шероховатой поверхности, материал прочно сцепливается с цементом, благодаря чему конструкции из железобетона и бетона традиционно считаются одними из самых крепких и надёжных. Кроме того, щебень повсеместно применяется в качестве основания для возведения фундаментов.

Но использование щебенки не ограничено сферой строительства. Широко и повсеместно она применяется в ландшафтном дизайне. Благодаря использованию этого материала происходит декоративное оформление территорий, разграничение на функциональные зоны, благоустройство садов, укладка покрытия спортивных площадок и дорожек. Кроме того, нередко можно увидеть использование щебня для оформления клумб и газонов, не говоря уже о том, что без камня мелких фракций не обходится создание покрытий для большого тенниса.

Также материал широко применяется в случае гололёда во время зимнего сезона. Наиболее мелкими зёрнами щебня (они называются мука или отсев) осыпают дороги, благодаря чему снижается скольжение.

Свойства щебня

Средняя плотность щебня - от 1,4 до 3 г/см3.

Фракции

Стандартные:

Нестандартные:

Лещадность

Щебень повышенной лещадности.

Щебень фракции 3-8 и 5-20 используется для производства бетона и изделий из него. Фракцию 20-40 чаще всего применяют во время закладки фундаментов зданий (как часть «подушки»), а фракции 25-60 и 40-70 используются в дорожном строительстве.

Щебень фракции 25-60 может использоваться исключительно для балластного слоя железнодорожного пути (ГОСТ 7392-2002). В строительстве же, в соответствии с ГОСТ 8267-93 , используются прочие фракции щебня.

Разновидности щебня

Гранитный щебень

Гранитный щебень - это щебень из твердой горной породы зернистого строения, которая является самой распространенной на Земле . Гранитная скала представляет собой магму , застывшую на больших глубинах.Состоящую из хорошо сформированных кристаллов полевого шпата , кварца , слюды и т.д. И имеет цвет красный, розовый или серый, оправляемый от преобладания в нём шпата и слюды. Глыбы получают обычно путем взрыва монолитной скалы, затем они дробятся в машине, а полученный щебень просеивается по фракциям. Это последний этап производства щебня.

Фракции гранитного щебня

• 0-5 мм (гранитный отсев) - самая мелкая фракция гранитного щебня, в строгом понимании - не относится к щебню, а является побочным продуктом при его изготовлении. Применяется как декоративный материал для отделки, а также для отсыпания дорожек и дорог , детских и спортивных площадок; для изготовления бетонных изделий, в частности с поверхностью "мытого бетона";
• 5-10 мм - самая мелкая фракция из коммерчески доступных. Используется в производстве бетона и конструкций из него для оптимизации фракционного состава крупного заполнителя, например в производстве плит перекрытия безопалубочным способом;
• 5-20 мм (смесь фракций 5-10 и 10-20) - пользуется наибольшим спросом . Используется в производстве бетона и конструкций из него, в фундаментных работах, при заливке мостовых конструкций , мостового полотна, дорожных и аэродромных покрытий оснований;
• 20-40 мм - средняя фракция. Применяется в производстве бетона, железобетонных конструкций, в строительстве автодорог и железных дорог, трамвайных линий, при закладке фундамента и возведении производственных зданий;
• 20-70 мм, 40-70 мм - крупная фракция, используется в производстве бетона, массивных конструкций из него и на работы с большим объёмом бетона. Применяется также в дорожном строительстве в пределах населённых пунктов, при возведении производственных зданий и сооружений;
• 70-120 мм, 120-150 мм, 150-300 мм (БУТ) - редко используется. Применяется в декоративных целях, обычно для отделки заборов, водоемов, бассейнов .

Это стандартные, наиболее частые способы использования данных фракций гранитного щебня, однако для каждой из них существует множество вариантов применения.

По техническим характеристикам гранитный щебень является прочным (марка 800-1200) и высокопрочным (марка 1400-1600), морозостойким (марка 300-400), с низкой лещадностью (5-23 %) и 1 классом радионуклидности (А (еф)<370 Бк/кг). Показатели содержания радионуклидов , вредных компонентов и примесей отсутствуют или не превышают нормы, что подтверждается соответствующими сертификатами и заключениями, выдаваемыми после проведения исследований.

Гравийный щебень применяют для фундаментных работ, для бетонов , в производстве ЖБИ , при строительстве дорог .

Существует два вида гравийного щебня:

• Колотый щебень - это обычный природный или дробленный,
• Гравий - это округлые камушки, как правило речного или морского происхождения.

Шлаковый щебень применяется не только как заполнитель цементных бетонов, но также в дорожном строительстве для укрепления оснований и устройства асфальтобетонных покрытий.

Марка щебня по прочности

Прочность шлакового щебня характеризуется его маркой. Для щебня из доменного шлака, применяемого в качестве заполнителя тяжелого бетона, установлено пять марок по прочности:

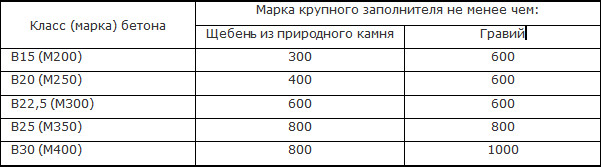

Щебень марки М1200 может быть использован при изготовлении бетона марки М400 и выше, М1000 - марки М300, М800- марки М200 и М600 - ниже М200. Щебень низких марок применяется также при изготовлении бетонов более высокой прочности, но после соответствующей проверки и технико-экономического обоснования.

Ссылки

• ГОСТ 8267-93 Щебень и гравий из плотных горных пород для строительных работ. Технические условия . Проверено 18 марта 2009.
• ГОСТ 8269.0-97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы физико-механических испытаний . Проверено 18 марта 2009.
• ГОСТ 8269.1-97 Щебень и гравий из плотных горных пород и отходов промышленного производства для строительных работ. Методы химического анализа . Проверено 18 марта 2009.
• ГОСТ 26644-85 Щебень и песок из шлаков тепловых электростанций для бетона. Технические условия. . Проверено 18 марта 2009.
• ГОСТ 22856-89 Щебень и песок декоративные из природного камня. Технические условия . Проверено 18 марта 2009.
• ГОСТ 5578-94 Щебень и песок из шлаков чёрной и цветной металлургии для бетонов. Технические условия . Проверено 18 марта 2009.

• ГОСТ 22263-76 Щебень и песок из пористых горных пород. Технические условия . Проверено 18 марта 2009.
