Конструкция двускатной крыши для частных домов выбирается чаще всего, так как она является оптимальным вариантом по простоте монтажа и удобству эксплуатации, по прочности и надежности, а также по стилевому решению. Двускатная кровля по-другому называется щипцовой и имеет два ската, которые могут быть расположены по отношению друг к другу под одинаковым или разным углом, то есть может представлять собой равнобедренный или разносторонний треугольник. Последний вариант все чаще можно встретить среди новостроек, так как он становится модным стилевым решением. И, кроме оригинальности, такая крыша обладает некоторыми положительными особенностями, которые упрощают ее эксплуатацию.

Подобный тип стропильной системы может использоваться под все типы кровельных материалов, но обрешетка, закрепляемая на стропила, для каждого из покрытий имеет свои параметры.

Двускатная крыша: стропильная система под которой имеет свои особенности, должна быть тщательно изучена и рассчитана еще загодя, перед покупкой материалов и проведением ее монтажа. Попробуем разобраться в этих вопросах.

Разновидности конструкций двускатных крыш

Для начала необходимо разобраться, какие конструкции двускатных крыш бывают, так как придется выбирать наиболее подходящую для конкретного строения.

• Простая равносторонняя двускатная конструкция

Этот вариант двускатной конструкции можно назвать традиционным и самым применяемым, так как он прост в монтаже и обслуживании, а также отличается долговечностью и надежностью.

Симметрия в этой системе помогает достичь равномерности нагрузки на мауэрлат и несущие стены. При правильном выборе сечения бруса для обустройства стропильной системы и мауэрлата, эти детали обеспечат необходимый для длительной эксплуатации крыши запас прочности. Дополнительной надежности конструкции придадут правильно установленные стойки, подкосы и затяжки.

Недостатком этой системы для обустройства внутри чердачного пространства помещений является то, что после установки стен и потолка большую площадь занимают глухие зоны в угловых областях конструкции, которые остаются незадействованными.

• Простая асимметричная двускатная конструкция

Асимметричная двускатная конструкция отличается от традиционной системы тем, что ее скаты располагаются под разным углом. Так, один из них обычно составляет больше 45 градусов, что позволяет увеличить полезную площадь чердачного пространства, в котором вполне можно обустроить жилое помещение, естественно, при должном утеплении.

Еще одним важным достоинством подобной конструкции может стать меньший по площади скат, который рекомендовано спланировать с подветренной стороны строения, где на крыше всегда собирается большое количество снега. Небольшой же по размеру, но с большой крутизной скат не будет задерживать на своей поверхности больших сугробов.

К недостатку асимметричной конструкции можно отнести более сложный ее расчет для достижения равномерного распределения нагрузки на стены дома.

• Ломаная двускатная конструкция

Эту двускатную стропильную систему можно назвать редкостью, хотя благодаря такому расположению скатов в чердачном пространстве формируется достаточно большая комната, которая может быть использована под жилое или хозяйственное помещение.

Кроме такой стропильной системы к ломаной двускатной конструкции можно отнести и мансардный вариант установки стропил.

Оба ската «изломаны» — явный выигрыш в полезной площади чердачного помещения

3 – Стойка, установленная на лежень.

4 – Стропило.

5 – Обрешетка.

Наслонная система отличается от висячей тем, что устанавливается на строение, имеющее внутренние капитальные перегородки. Капитальные внутренние стены используются для закрепления на них лежня, на который устанавливаются стойки, подпирающие коньковый прогон, с которым скрепляются верхние концы стропильных ног. Затем на стропила фиксируются доски обрешетки.

Эта конструкция более популярна, чем висячая, так как надежна и проста в монтаже.

крепления для стропил

Висячая стропильная система

Схема висячей стропильной системы выглядит так, как показано на иллюстрации, и включает следующие основные элементы:

1 – Несущие стены.

2 – Мауэрлат.

3 – Стропило.

4 – Обрешетка.

5 – Затяжка (ригель).

Висячая система стропил монтируется на две внешние несущие стены, на которые предварительно закрепляется мауэрлат. Этот вариант крыши может быть применен только в том случае, если расстояние между несущими стенами составляет не более 7000 мм, так как кроме них дополнительная опора для стропильной конструкции кровли отсутствует. Такую систему обычно оснащают затяжками, подкрепленными откосами – эти элементы снимут часть нагрузки со стен строения.

Кроме наслонных и висячих систем, существуют комбинированные варианты, которые включают в себя отдельные элементы той и другой конструкции.

Когда стропильная системы будет выбрана, рекомендовано перед покупкой материалов, составить подробный чертеж крыши с проставленными размерами — так будет легче вычислить количество всего необходимого и сумму на их приобретение. Кроме этого, такая схема значительно поможет произвести монтажные работы. Но для того, чтобы составить чертеж, придется провести некоторые

Как рассчитать параметры двускатной стропильной системы

Правильно рассчитать параметры элементов для монтажных работ – очень важно. Для этого сначала рекомендовано составить список всего необходимого и произвести расчет пошагово. Все расчеты следует производить с запасом в 10÷15%, не допуская излишней экономии, которая будет в ущерб качеству и прочности конструкции.

Если эту часть работы решено выполнить самостоятельно, нужно обязательно сверяться с техническими документами, разработанными специалистами, например, размещенными в СНиП.

Основными направлениями расчета будут три взаимосвязанные величины - крутизна ската, высота конька над перекрытием и длина стропильных ног. Далее, имея линейные параметры, необходимо будет определиться с сечением материала для стропил. А вот оно уже, в свою очередь, зависит и от выпадающих на стропильную систему нагрузок.

Нагрузки на стропильную систему

Нагрузки на стропильную систему разделяют на три категории:

• Постоянные нагрузки. К этой категории можно отнести те, которые будут постоянно держать в напряжении стропильную систему – , утеплителя, если он предусмотрен, кровельного покрытия, ветрозащитной, гидро- и пароизоляционной пленки, крепежных элементов, отделочных материалов для внутренней части чердака. Вес всех элементов и материалов, необходимых для кровельного «пирога», суммируется, и в среднем должна получиться оптимальная величина в 40-45 кг/м². Желательно рассчитать материалы таким образом, чтобы вес 1 м² не превышал 50 кг/м², особенно в том случае, если используется система крыши с висячими стропилами.
• Кратковременные нагрузки. Такие нагрузки возникают периодически и могут иметь разное воздействие на конструкцию. К ним относятся такие воздействия:

— вес людей при ремонтных работах;

— климатические температурные воздействия;

— возможные нагрузки от наледи.

Эти внешние нагрузки лежат в большой зависимости от особенностей региона постройки. Кроме того, их величина напрямую зависит и от крутизны скатов. Так, например, на пологих скатах решающую роль будет играть снеговая нагрузка. С ростом крутизны кровли влияние снегового давления уменьшается, но зато растет зависимость от ветрового воздействия. На скатах крутизной свыше 60 градусов снеговая нагрузка и вовсе списывается со счетов, но зато парусность крыши возрастает в разы, и ветер становится доминирующим внешним воздействием.

Данные для расчетов можно найти в СНиП 2.01.07- 85*«Нагрузки и воздействия» в разделах «Снеговые нагрузки» и «Ветровые нагрузки». При этом учитывать необходимо не только регион расположения дома, но и место его строительства — низина или возвышенность, отдельно стоящее строение или окруженное другими зданиями.

Удобный алгоритм расчета нагрузок будет приведен чуть ниже.

• Особые нагрузки. К этой категории относят такие факторы, как сейсмические воздействия, ураганный ветер, деформационные процессы вследствие оседания грунта, которые обычно называют форс-мажорными обстоятельствами. Предусмотреть все невозможно, и для того чтобы крыша выдержала все эти испытания, рекомендовано закладывать дополнительный запас прочности при приобретении материалов и монтаже конструкции.

Если крыша будет устанавливаться на старое здание, необходимо рассчитать несущую способность фундамента и стен, так как новая крыша может иметь больший вес, чем старая. Подобные расчеты могут профессионально осуществить только специалисты, но произвести такие вычисления необходимо в обязательном порядке, иначе придется не только менять крышу, но и производить ремонт всего строения. Специалистам при этом необходимо будет предоставить проект крыши, в котором будут указаны все ее параметры.

Угол наклона скатов стропильной системы и высота конька

Угол расположения скатов крыши определяется выбором , так как каждый из них требует персонального расчета. Часто сам производитель конкретной марки покрытия дает необходимые рекомендации, но если говорить об общих требованиях, например, для нашего случая - металлочерепицы, то для нее угол уклона должен составлять не менее 20 градусов.

Увеличение угла уклона значительно расширит чердачное пространство, но для возведения такой крыши потребуется больше строительных материалов и, конечно же, значительно возрастет стоимость постройки.

Итак, любую двускатную стропильную систему, неважно, симметричную или нет, можно представить в виде треугольника.

Его вершины:

— точка «а» – это внешняя точка пересечения К этой вершине прилегает угол «А», определяющий крутизну ската кровли.

— точка « b» — вершина конька.

— точка «с» — пересечение отвесной линии от конька с перекрытием или просто верхним уровнем стены.

Известная исходная величина – « D» длина основания треугольника. Для симметричной крыши – это половина пролета. Для асимметричных вариантов – может быть и иной, это несложно определить.

«Н» — высота конька над основанием (перекрытием);

« L» – длина стропильной ноги, которая при желании может быть увеличена на величину «m» для формирования карнизного свеса.

По известным тригонометрическим соотношениям:

Н = D × tgA

Таким образом, можно или от заданного значения угла А определить высоту конька, или же, наоборот, заранее планируя определенную высоту чердачного помещения, определиться с крутизной ската.

Все это позволяет легко сделать размещенный ниже калькулятор. Меняя значение угла «А» можно прийти к оптимальному значению высоты «Н» .

Перед монтажом стропильной системы возникает вопрос, с каким шагом ставить балки перекрытия. Правильно рассчитать расстояние между стропилами значит предотвратить впоследствии деформацию или даже разрушение каркаса кровли. Прочитав статью до конца, читатели узнают, какое должно быть расстояние между стропилами для различного вида кровли и как правильно произвести расчет.

Еще на этапе проектирования дома из дерева нужно произвести все расчеты нагрузок. Это относиться и к стропильной системе. Особенно важно это в деревянном домостроении, так как зачастую вместо мауэрлата используется верхнее звено. Исправить ошибки в такой конструкции впоследствии сложно. Для правильного расчета расстояния между балками существует методика.

Пролет каркаса крыши под строительство дома из бруса стандартно превышает 1 м, а самое маленькое допустимое значение это 60 см, такие показатели указаны в ГОСТах (см.рис.). Правильно рассчитать длину стропил их шаг можно следующим вариантом:

С помощью рулетки замеряется длина ската крыши, результат делят на размер шага каркаса крыши. Например, если расстояние между стропилами 1 м, значит делить нужно на 1, если 70 см, то на 0,7. Полученную цифру суммируют с 1 и округляют до ближайшего большего числа. Так можно определить количество балок для одного ската крыши.

На полученный результат нужно разделить длину будущего ската. В результате получится расстояние между каждой стропилом.

Для примера рассмотрим крышу, скат которой равен 25,5 м и шагом в 0,6 м. Высчитывать нужно следующие показатели: 25,5:0,6=42,5, к 42,5+1=43,5. Эту цифру округляем до ближайшего большего целого, получаем 44. Это количество стропильных балок на 1 скат будущей крыши.

Теперь высчитываем пролет между стропилами: 25,5:44=0,58 м. Получается, ставить ноги каркаса нужно через 58 см. Так можно легко рассчитать шаг любого каркаса крыши односкатной или сложной, без учета кровли. Но профессионалы рекомендуют свои расчеты под определенный вид кровли.

Шаг стропильной ноги в зависимости от материала

Так как каждый ковочный материал имеет свои характеристики и особенности. Среди самых распространенных можно отметить:

1. Профнастил. Имеет различную толщину и форму тропецевидного изгиба. Стоит от 120 руб.
2. Керамическая черепица. Дорогостоящий материал от 670 руб. Имеет 12 цветовых вариантов.
3. Металлочерепица. Это более дешевый материал в отличие от керамического и стоит от 320 руб.
4. Ондулин. Мягкая кровля шумоизолирует дом от дождя, града и т.п. Стоит от 340 руб.
5. Шифер. Самый экономичный вариант от 90 руб.

Размер шага для самых распространенных типов покрытия рассмотрим ниже.

Шаг стропильных балок под профнастил

Зависти расстояние между балками крыши от размера листа которые имеет профнастил. Шаг балок каркаса крыши под профнастил стандартно берется не меньше 60 см и не более 90 см.

Если это расстояние больше, то между стропильными балками крепятся доски с большим сечением. Сечение стропильных ног под профнастил выбирается 50х100 или 150 мм.

Самое важное при что нужно учесть собираясь крепить профнастил это обрешетка. Делают ее из доски сечением 30х100мм, монтировать нужно с пролетом от 50 см. Зависит это от марки и толщины которые имеет профнастил и наклона крыши.

Так крыша в 15º профнастил марки С 10 монтируется на сплошную обрешетку, профнастил С 21 монтируется на обрешетку с пролетом 30 см. Самый крупный профнастил С 44 монтируют на обрешетку с шагом от 50 см, до 1 м. При этом перед креплением обрешетки нужно продумать свободный проход дымохода, вентиляционной вытяжки и т.п.

Шаг стропильных балок под керамическую черепицу

Специфика монтажа стропильной системы для укладки керамической черепицы связанно с весом этой кровли. Изготавливают керамическую черепицу из глины, и эта кровля имеет вес больше чем у металлочерепица в 9-10 раз. Расчет нагрузки на стропильную систему у керамической черепицы равен 40-60 кг/м 2 .

Изготавливают балки для стропильной системы крыши под керамическую черепицу только из просушенного материала. Сечение подходит 50х150 или 60х180 мм. Стандартное расстояние между стропильными ногами при кровле черепицы 80-120 см. Зависит пролет от того какой уклон имеет крыша. При угле в 15º пролет между стропилами равен 80 см, при 750 через 1 м 30 см.

При вычислении шага нужно учесть длину балки. Взяв максимальную длину расстояние между стропилами минимально. И, напротив, при минимальной длине стропил шаг максимален.

При укладке керамической черепицы важно учитывать, что по крыше нужно будет передвигаться. Максимально безопасный шаг стропильных ног для такого передвижения 80 см.

Важно при укладке керамической черепицы это рассчитать пролет обрешетки. Это расстояние напрямую связано с размерами кровельного материала. Стандартный лист черепицы имеет длину 40 см. Укладка происходит внахлест от 50 до 90 мм. Рассчитывая шаг обрешетки, из длины черепицы вычитается размер нахлестав. В результате выходит шаг в 305-345 мм.

Для односкатной крыши под строительство дома из профилированного бруса сделать расчет не сложно. Если крыша сложной много скатной формы, то каждое расстояние между стропилами просчитывается на шаг обрешетки отдельно. Закрепив шнур на противоположной стороне ската кровли легко можно выполнить разметку рядов.

Особенности каркаса крыши под металлочерепицу

Металлочерепицу используют чаще, чем керамическую или профнастил. Внешне кровля напоминает керамическую черепицу, но в отличие от него легче монтируется и более легкая.

Весит металлочерепица от 35 кг/м 2 кровли. Это дает возможность облегчить конструкцию стропила и использовать балки меньшего сечения. Шаг между стропильными ногами каркаса крыши при этом увеличивается и равен ль 60 до 90 см. Брус используют сечением 50х150 мм.

Для создания вентилируемого пространства в балках под кровлей просверливают дыры диаметром в 12-13 мм.

Конструкция каркаса крыши под металлочерепицу мало чем отличается от профнастила или керамической черепицы. Но есть своя небольшая особенность: опора сверху крепиться на коньковый прогон сверху, а не сбоку как в остальных случаях. Так под металлической черепицей появиться вентилируемый зазор, который исключит скопление конденсата.

Особенности стропильных ног под ондулин

Ондулин это мягкая кровля применяемая под строительство дома из клееного бруса или из другого материала. Выпускают ондулин в форме листов, внешне напоминает крашеный шифер, но легкий. Этот материал отлично подходит для деревянных домов как малоэтажных, так и больших.

Стропильные балки под ондулин ставят с расстоянием не менее 60 см, максимально 90 см. Для стропильной системы используют брус из хвойных пород древесины сечением 50х150 или 50х200 мм. Меньшее сечение не обеспечит достаточной прочности стропильным прогонам.

Обрешетку на стропила ставят из материала сечением 40х50 мм с шагом в 60 см. Этого вполне достаточно для крепления листов ондулина с нахлестом в 30 см. Крепится ондулин специальными гвоздями, которые продают в комплекте.

Особенности стропильной системы под шифер

Шифер редко используют для покрытия крыш современных домов. Но в дачном строительстве и хоз. постройках этот материал незаменим. Он имеет низкую стоимость и легко монтируется.

Стропила под шифер

Стропильные ноги под шифер используются сечением 50х100 или 50х150 мм. Шаг крепления между стропилами не меньше 60 см и не более 80 см.

Обрешетку под шифер делают из брусков 50х50 мм или широкой доски 30х100 мм. Обрешетку стелют с шагов в зависимости от ската крыши. Для крутой односкатной крыши он равен 45 см. Расход получается 4 бруска на 1 лист шифера. Для пологой односкатной или двухскатной крыши 63-65 см, так расход уменьшается до 4 брусков на лист.

Отличается шаг стропильной системы под шифер конструкцией крыши. Для хоз. построек не редко монтируют односкатную.

Особенность размера между стропильными балками у односкатной и двускатной крыши

От того какой формы крыша зависит нужен ли при монтаже запас прочности. А от этого напрямую зависит расстояние между балками стропил.

Односкатная стропильная система

Односкатная кровля более прочная и простая в сборке. Толщину стропил подбирают в зависимости от вида древесины, ее прочности и специфики, которую имеет та или иная конструкция. Шаг между ними может быть 60-140 см. Так же при расстоянии учитывается, будет ли утепляться конструкция. Если да, то шаг должен соответствовать ширине утеплителя.

Толщину стропильных балок нужно высчитывать в зависимости от ската крыши. Для небольшого наклона в 15-20º можно использовать материал сечением 50х100 мм. Для крутого ската в 45º нужны более прочные сечением в 50х150 мм.

Двускатная стропильная система

Если выполнить расчет шага ноги каркаса односкатной или другого вида крыши не правильно, то крышу может увести, а от тяжести конструкции балки провиснут и погнутся. В таком случае простым ремонтам не обойтись, придется переделывать всю конструкцию. Поэтому так важно правильно рассчитать расстояние между ногами стропила, в зависимости от используемого материла кровли: профнастил, керамическая или металл черепица, ондулин или шифер и т.д.

Другое название двускатной разновидности крыши – щипцовая.

Она имеет две одинаковых наклонных поверхности. Конструкция каркаса крыши представлена стропильной системой.

При этом опирающиеся друг к дружке пары стропил объединяются обрешеткой. В торцах образуются треугольные стенки, или по-другому щипцы.

Двускатную крышу достаточно просто .

При этом очень важным моментом для монтажа является правильный расчет необходимых параметров.

В стропильной системе мансарды имеются следующие элементы:

• Мауэрлат. Этот элемент служит основанием для всей конструкции кровли, прикрепляется по периметру стен сверху.
• Стропила. Доски определенного размера, которые прикрепляются под необходимым углом и имею опору в мауэрлат.
• Конек. Это обозначения места схождения стропил в верхней части.
• Ригели. Располагаются в горизонтальной плоскости между стропилами. Служат элементом сцепления конструкции.
• Стойки. Опоры, которые располагают в вертикальном положении под коньком. С их помощью нагрузка передается на несущие стены.
• Подкос. Элементы, располагающиеся под углом к стропилам для отвода нагрузки.
• Лежень. Аналогичен мауэрлату, только располагается на внутреннем несущем перекрытии.
• Схватка. Брусок, расположенный вертикально между опорами.
• . Конструкция для установки кровли.

Расчет стропильной системы двухскатной крыши — онлайн калькулятор

Обозначения полей в калькуляторе

Укажите кровельный материал:

Выберите материал из списка -- Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши (фото выше):

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см)

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки (на фото ниже):

Выберите ваш регион

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1x15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Регион снеговой нагрузки

Описание полей калькулятора

Сделать все расчеты перед началом работ по возведению крыши достаточно просто. Единственное, что требуется – это скрупулезность и внимательность, не следует также забывать о проверке данных, после завершения процесса.

Одним из параметров, без которого в процессе расчетов не обойтись будет общая площадь крыши. Следует изначально понимать что этот показатель представляет, для лучшего понимания всего процесса вычисления.

Имеются некоторые общие положения, которых рекомендуется придерживаться в процессе расчета:

1. Первым делом определяется длина каждого из скатов. Эту величина равна промежуточному расстоянию между точками в самой верхней части (на коньке) и самой нижней (карниз).
2. Вычисляя такой параметр необходимо учитывать все дополнительные кровельные элементы, например, свес и любого рода сооружения, которые добавляют объем.
3. На этом этапе также должен быть определен материал, из которого будет конструироваться кровля.
4. Не нужно учитывать при вычислениях площади элементы вентиляции и дымохода.

ВНИМАНИЕ!

Приведенные выше моменты применимы в случае с обычной крышей, имеющей два ската, но если план дома предполагает наличие мансарды или иную разновидность формы крыши, то расчеты рекомендуется проводить только с помощью специалиста.

Лучше всего вам поможет в расчетах калькулятор стропильной системы двухскатной крыши.

Расчет стропильной системы двухскатной крыши: калькулятор

Расчет параметров стропил

Отталкиваться в данном случае нужно от шага, который выбирается с учетом конструкции крыши индивидуально. На этот параметр влияет выбранный кровельный материал и общий вес крыши.

Варьировать такой показатель может от 60 до 100 см.

Чтобы вычислить количество стропил необходимо:

• Узнать длину ската;
• Разделить на выбранный параметр шага;
• К результату прибавить 1;
• Для второго ската, показатель умножить на два.

Следующий параметр для определения — это длина стропил. Для этого нужно вспомнить теорему Пифагора, по ней проводится данный расчет. Для формулы необходимы такие данные:

• Высота крыши. Эту величину выбирает каждый индивидуально в зависимости от необходимости обустраивать жилое помещение под крышей. Например, такая величина будет равняться 2 м.
• Следующая величина – это половина от ширины дома, в данном случае – 3м.
• Величина, которую необходимо узнать – это гипотенуза треугольника. Высчитав этот параметр, отталкиваясь от данных для примера, получается 3, 6 м.

Важно: к полученному результату длины стропил, следует прибавить 50-70 см с расчетом на запил.

Кроме того, следует определить какой ширины выбирать стропила для монтажа.

Стропила можно изготовить своими руками, как это сделать, вы можете прочитать .

Для такого параметра нужно учитывать:

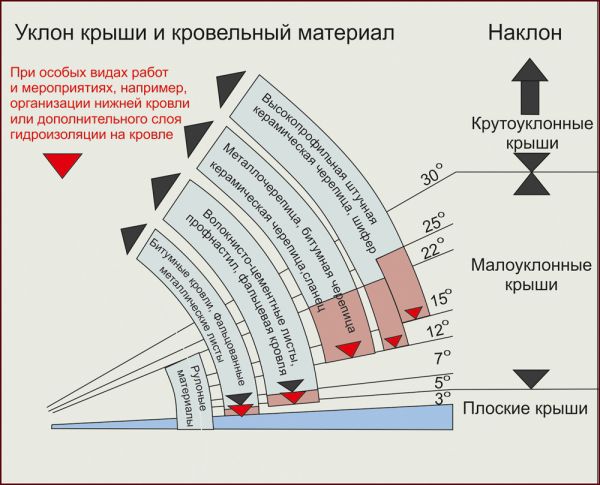

Определение угла наклона

Можно для такого расчета исходить из материала кровли, который будет использоваться в дальнейшем, ведь у каждого из материалов имеются свои требования:

• Для размер угла ската должен быть более 22 градусов. Если угол будет меньше, то это сулит попаданием воды в зазоры;
• Для такой параметр должен превышать 14 градусов, в ином случае листы материала могут быть сорваны веером;
• Для угол может быть не меньше, чем 12 градусов;
• Для битумной черепицы такой показатель должен равняться не более чем 15 градусов. Если угол будет превышать такой показатель, то есть вероятность сползания материала с кровли во время жаркой погоды, т.к. прикрепление материала проводят на мастику;
• Для материалов рулонного типа, вариации значения угла могут быть в пределах от 3 до 25 градусов. Этот показатель зависит от числа слоев материала. Большее количество слоев позволяет сделать угол наклона ската большим.

Стоит понимать, что чем больше угол ската, тем больше площади свободного пространства под крышей, однако и материала требуется для такой конструкции больше, а, соответственно и затрат.

Более подробно про оптимальный угол наклона вы можете прочитать .

Важно: минимально допустимое значение угла ската равно 5 градусов.

Формула для расчета угла ската проста и очевидна, учитывая, что изначально имеются параметры ширины дома и высоты конька. Представив в разрезе треугольник, можно подставлять данные и проводить вычисления, пользуясь таблицами Брадиса или калькулятором инженерного типа.

Нужно вычислить тангенс острого угла в треугольнике. В данном случае он будет равен 34 градусам.

Формула: tg β = Нк / (Lосн/2) = 2/3 = 0,667

Определение угла наклона крыши

Расчет нагрузок на стропильную систему

Прежде, чем приступать к данному разделу расчетов, нужно рассмотреть всевозможные нагрузки на стропила. , что так же влияет на нагрузку. Виды нагрузок:

Виды нагрузки:

1. Постоянный. Этот вид нагрузки ощутим стропилами постоянно, его оказывает конструкция кровли, материал, обрешетка, пленки и другие мелкие элементы системы. Средняя величина такого параметра равна 40-45 кг/м 2 .
2. Переменный. Этот вид нагрузки зависит от климата и зоны расположения строения, поскольку его составляют осадки в данном регионе.
3. Особый. Этот параметр актуален в том случае, если место расположения дома – это сейсмически активная зона. Но в большей части случаев хватает добавочной прочности.

Важно: лучше всего при расчете прочности сделать запас, для этого к полученной величине прибавляется 10%. Также стоит взять во внимание рекомендацию о том, что 1 м 2 не должен брать на себя вес, больше 50 кг.

Очень важно учесть и нагрузку, оказываемую ветром. Показатели этой величины можно взять из СНиПа в разделе «Нагрузки и воздействия».

• Узнать параметр веса снега. Варьирует в основном такой показатель от 80 до 320 кг/м 2 .;
• Умножить на коэффициент, который необходим для учета ветрового давления и аэродинамических свойств. Данная величина указана в таблице СНиП и применяется индивидуально. Источник СНиП 2.01.07-85.
(в данном примере), которые потребуется закупить для строительства.

Для этого необходимо получившееся значение площади крыши разделить на площадь одного листа металлочерепицы.

• Длина крыши в данном примере равна 10м. Чтобы узнать такой параметр, необходимо замерить длину конька;
• Длина стропила была вычислена и равняется 3,6м (+0,5-0,7м.) ;
• Исходя из этого, площадь одного ската будет равна – 41 м 2 . Общее значение площади – 82 м 2 , т.е. площадь одного ската, умноженная на 2.

Важно: не забывать про припуски для козырьков крыши в 0,5-0,7 м.



Кровельный набор

Заключение

Все расчеты лучше всего их несколько раз проверить во избежание ошибок. Когда этот кропотливый подготовительный процесс будет завершен, можно смело приступать к закупке материала и подготавливать его в соответствии с полученными размерами.

После этого процесс монтажа крыши будет простым и быстрым. А в расчетах вам поможет наш калькулятор двухскатной крыши.

Полезное видео

Видео-инструкция по пользованию калькулятором:

Вконтакте

Сооружение крыши строения – важный этап в строительстве дома, при этом необходимо максимально точно просчитать шаг стропил, поскольку именно от этого будут зависеть надежность и срок службы кровли.

Если мастер не уделит внимания расчетам и установит стропила, ориентируясь только на собственный глазомер, то каркас получится либо слишком тяжелым, к тому же дорогостоящим, либо непрочным.

Общие правила расчета

Шагом стропил называют расстояние от одной до другой стропильной ноги. Считается, что такое расстояние задается в диапазоне от 60 см до 100 – 120 см (определяясь с оптимальной шириной, нужно принимать во внимание размеры гидроизоляционных материалов и утеплителя).

Точный шаг установки стропил для двускатной крыши можно рассчитать по следующей схеме:

• измеряем длину ската по карнизу крыши;
• делим данные замера на определенный шаг (определили шаг 1 м – делим на 1, если шаг 0,8 м – делим на 0,8 и т. д.);
• к полученному числу прибавляем 1;
• итог округляем (в сторону увеличения) – видим число стропил для установки на один скат двускатной крыши;
• длину ската делим на полученное число и получаем точный шаг между стропилами.

Например, длина ската кровли равняется 30,5 метра, учитывая ширину рулонов утеплителя и гидроизоляции, выбран шаг величиной 1 метр.

30,5 м/1 м = 30,5 + 1 = 31,5. Округление в большую сторону дает результат 32. На каркас для ската крыши потребуется 32 стропила.

30,5 м / 32 шт. = 0,95 см – величина расстояния (шага) между центрами стропил.


Однако данная формула не учитывает нюансов определенных кровельных материалов, поэтому в дальнейшем в статье будет рассмотрено, как сделать расчет правильного шага стропил под наиболее востребованные покрытия.

Особенно стоит выделить систему стропил при возведении вальмовой крыши (конвертной). Конструкцию такой крыши начинают сооружать именно с вальмовых ног, в которые затем врезаются остальные стропила.

Вальма, имеющая длину свыше 6 м, часто усиливается путем ее сшивания из двух элементов. В остальном монтаж и расчет шага стропил для вальмовой крыши аналогичны монтажу и расчету двускатной.

Система стропил под керамо- и металлочерепицу

Использование металлочерепицы в строительстве домов частного сектора – наиболее распространенное явление, чему способствует целый ряд ее положительных качеств.

Во-первых, это небольшой вес покрытия, что облегчает монтаж и способствует снижению нагрузок на несущие конструкции.

Во-вторых, листами металлочерепицы можно быстро закрывать большие площади крыши, что очень удобно, в особенности если выбрать двухскатный вариант крова.

Шаг стропил под металлочерепицу задается в диапазоне от 60 до 95 см, поскольку относительно небольшой вес кровли не требует повышенной сопротивляемости. Из-за малого веса покрытия можно уменьшить и толщину стропил.



Что касается толщины теплоизоляционного материала, используемого для утепления крыш из металлочерепицы, специалисты считают, что при устройстве под ней мансарды для большей уверенности в надежности можно использовать теплоизоляцию 20 см, в иных случаях достаточно и 15 см.

Особенностью крыш, покрытых металлочерепицей, является возможность скопления конденсата.

Избежать этого можно, организовав при монтаже стропил вентиляцию: для этого на небольшом расстоянии от верха в стропилах нужно просверлить несколько отверстий (около10 мм в диаметре).

Что касается монтажа каркаса из стропил под такое покрытие, как натуральная (керамическая) черепица, необходимо помнить о его большом весе.

В сравнении с другими современными материалами черепица тяжелее в 10 и более раз. Учитывая такую особенность, специалисты рекомендуют использовать под нее исключительно сухую древесину, дабы избежать провисания после высыхания.

Для стропил в этом случае нужно использовать брус с сечением 50 – 60 мм * 150 – 180 мм; ширина шага стропильных ног задается в диапазоне 80 – 130 см, при этом чем больше градус уклона крыши, тем больше расстояние между осями стропил.

Шаг стропил является зависимым и от их длины: наибольшая длина потребует наименьшего расстояния, и наоборот. В противном случае каркас крыши потеряет необходимую устойчивость.

Учитывая размер черепицы (как правило, ее длина не превышает 40 см), необходимо верно рассчитать и ширину шага обрешетки, набиваемой на стропила.

От длины ската нужно отнять длину нижнего ряда и количество сантиметров между обрешеткой и последним бруском.

Каркас под ондулин, профнастил и мягкую кровлю

Относительно новыми на рынке материалов являются такие виды кровли, как профнастил и ондулин. При этом они с успехом используются как при устройстве двускатной, так и вальмовой крыши.

Вес этих материалов практически равен весу металлочерепицы, поэтому расчет ширины шага стропил будет подобным расчету при укладке металлических листов. Шаг стропил под профнастил определяется из диапазона 60 – 90 см, под ондулин – 60 – 100 см.

Достаточная толщина самих стропил при покрытии крыши ондулином и профнастилом – 50*200 мм.

Если необходимо увеличить расстояние между центрами стропил, то можно увеличить прочность поперечной обрешеткой.

Правило установки обрешетки под профнастил аналогично установке обрешетки под металлочерепицу: последнюю доску необходимо брать более широкую, чем остальные (как правило, на 15 см толще).

Обрешетку под ондулин необходимо делать сплошной для увеличения сопротивляемости материала различным погодным условиям.

Говоря об устройстве стропильной системы под мягкую кровлю, стоит вспомнить о представленных на рынках видах такого материала: это рулонный тип кровли и битумная черепица.

Само название говорит о том, что для мягкой кровли необходимо очень прочное основание, которое позволит выдержать тяжелый снежный покров, порывы ветра и проливные дожди.

Главные требования, предъявляемые каркасам крыш под мягкую кровлю, – они должны быть прочными и ровными.

Прочность должна быть рассчитана на толщину снега, характерного для региона, в котором возводится строение, и на средний вес взрослого мужчины, чтобы была возможность устранения неполадок.

Ровной крыша должна быть по той причине, чтобы исключить возможность провисания под воздействием вышеописанных погодных явлений.



Между осями стропил для каркаса крыши с мягкой кровлей шаг должен быть небольшим, не более 50 см.

Если шаг все же больше, потребуется сделать черновую обрешетку, на которую будет смонтирована уже основная, сплошная.

Контробрешетка поможет мягкой кровле не прогнуться и на порядок увеличит срок ее службы. Для сплошной обрешетки чаще используют доску 30 мм либо плиту ОСБ 20 мм.

Если мягкая кровля предусмотрена как покрытие для вальмовой крыши с организацией мансардного пространства, то необходимо подумать о ее утеплении, продумав подшивку для прокладки утеплителя, гидро- и пароизоляции.

Это все тонкости устройства каркаса крыши под мягкую кровлю.

Стропила для шиферной крыши

Несмотря на богатство и многообразие современных материалов, старый-добрый шифер остается довольно популярным. Далеко не всегда применение дорогих кровельных покрытий является оправданным, и именно тогда на помощь приходит асбестоцементный лист.

Вес шифера довольно внушителен, при этом его укладка не требует какой-то грандиозной обрешетки. Все потому, что такая кровля сама по себе является достаточно прочной.

Для возведения кровельного каркаса в этом случае требуются стропила с сечением 150 * 40 мм и брус с сечением 35 * 35 мм для обрешетки.

Пиломатериалы для возведения каркаса стоит штабелировать и выдержать какое-то время для придания одинакового уровня влажности.



После завершения процесса сушки необходимо определить изгиб. Стропильные ноги рекомендуют устанавливать вогнутой частью (лотком) вверх – так вода в случае попадания на стропила скатится вниз, минуя чердачное пространство.

Перед началом установки брусья проверяют на содержание в них сучков и отбраковывают, поскольку сучковатый материал может не выдержать тяжести кровли.

Стропильный крепеж в таком случае производят гвоздями, оптимальная длина которых – 15 – 20 см.

Гвозди должны прошивать брус насквозь, однако выглядывающие концы никогда нельзя загибать, поскольку требуется соблюсти подвижность конструкции.

При усыхании и деформации дерева такой прием позволит не допустить растрескивания листов шифера.

Обрешетка для устройства шиферной кровли может быть сплошной либо разреженной. Сплошную делают из листа ОСБ или фанеры и чаще применяют при настиле плоского шифера.

Разреженная характерна для укладки на нее волнового шифера. Для листа со стандартным размером 1,75 м шаг обрешетки составляет около 80 см. Делать обрешетку более частой нет смысла, поскольку шифер имеет достаточный запас прочности.

Проанализировав материалы статьи, можно самостоятельно заняться возведением каркаса двускатной и вальмовой крыши, определив для себя их особенности и свойства материалов кровли.

Не лишним будет напомнить, что расчет стропильного шага – очень ответственное занятие, и необходимо подойти к его разметке ответственно, поскольку это позволит избежать ошибок и ускорит ход работ в дальнейшем.

Осуществляя монтажные работы, очень важно правильно определить шаг стропил под металлочерепицу. Важно понимать, что производить подобные расчеты довольно сложно и именно от того, насколько правильно все будет сделано, напрямую зависит уровень прочности кровли. Многие специалисты утверждают, что именно от уровня надежности крепления металлочерепицы к стропилам зависит эксплуатационный срок не только крыши, но и самого строения. В результате того, что металлочерепица имеет довольно большой вес, стропильная система должна быть крепкой. Кроме этого, укладывать кровельный материал новички не смогут. Для того чтобы правильно осуществить монтажные работы, рекомендуется ответственно подойти к расчету шага стропильной системы.

Устройство стропильной системы под металлочерепицу

Стропильную систему под металлочерепицу своими руками выполнить не так сложно, как произвести соответствующие расчеты. Важно понимать, что вид используемой системы полностью зависит от типа кровли. На сегодняшний день самым популярным вариантом считается стропильная система для двускатной крыши под металлочерепицу. Такие стропильные системы, как показывает практика, отлично подходят для установки металлочерепицы на крышу жилого помещения. Для обустройства стропил используют деревянные бруски разной длины – выбор, как правило, напрямую зависит от длины ног. Многие специалисты рекомендуют обратить внимание на то факт, что необходимо правильно выбрать угол наклона, который может варьироваться в пределах от 15 до 30 градусов – данное значение считается оптимальным.

Расчет расстояния между стропилами для металлочерепицы

Шаг стропилы под металлочерепицу – расстояние от одной стропильной ноги к другой, если выражаться иначе, то данное расстояние кровельщики называют шагом стропильной системы. Данное расстояние напрямую зависит от выбранного типа покрытия кровли. Как показывает практика, для всех кровельных материалов, в том числе и для металлочерепицы, данный размер варьируется в пределах от 0,6 до 1,2 м. Однако важно понимать, что лучше всего осуществлять точные расчеты расстояния для каждого материала отдельно – обязательно должен быть индивидуальный подход.

Перед тем как приступить к монтажным работам, необходимо не только определить расстояние между стропилами, но и понять, какое количество материала потребуется для ног. Чтобы узнать шаг стропил двускатной крыши под металлочерепицу либо односкатной, рекомендуется придерживаться следующих рекомендаций:

1. Первым делом высчитывают длину ската кровли из металлочерепицы. Замеры, как правило, осуществляют по карнизу крыши.
2. После этого имеется возможность выбрать произвольный шаг. Важно брать во внимание тот факт, что пределы шага для металлочерепицы могут варьироваться от 0,6 до 1 м. Например, изначально возникла необходимость придерживаться расстояния в 0,8 м. Длину ската стоит разделить на выбранное значение для шага стропильной системы. Допустим, что длина ската составляет 12 м, получается, что 12/0,8 и получается 15. После этого к полученному значению потребуется прибавить 1. В том случае, когда число получается дробным, то его обязательно стоит округлить в большую сторону. Таким образом, получается 15+1=16. Данное значение показывает, сколько именно на кровле должно быть установлено стропильных ног. Затем потребуется взять длину ската и разделить ее на полученное количество ног. Получается, что 12/16 и получается 0,75 м.

Многие специалисты рекомендуют доверить данные работы профессионалам, что позволит получить в дальнейшем желаемый результат. Важно понимать, что имеется высокая вероятность того, что будут допущены ошибки, что в конечном итоге негативно скажется на готовой конструкции крыши.

Внимание! Как показывает практика, такие расчеты можно использовать для любых кровельных материалов.

Установка стропил под металлочерепицу

Так как монтажные работы осуществляются на большой высоте, то при необходимости собрать каркас для несущей стропильной системы можно на земле, после чего поднять и зафиксировать ее на крыше. Для этих целей оптимальнее всего создать специальный шаблон либо схему стропильной системы под металлочерепицу из досок, согласно которой будет выполняться монтаж.

Весь процесс осуществляется поэтапно:

1. Первым делом доски поднимают над стеной строения, выравнивают и фиксируют при помощи гвоздей.


2. Согласно проекту должно быть осуществлено выравнивание досок под определенным углом наклона, после чего происходит надежная фиксация всех элементов.


3. В конечном итоге должна быть получена конструкция, которая по внешнему виду и форме напоминает стропильную систему. Изготовление обязательно должно выполняться с учетом произведенных расчетов.


4. Затем необходимо опустить шаблон на землю и установить все чистовые элементы.

Не стоит также забывать про установку опорных элементов, а именно, мауэрлата. Укладка выполняется на несущие стены в продольном положении. В качестве крепежных элементов используют специальные шпильки либо катанки.



Следующим этапом является монтаж конькового прогона, который используется в качестве опорной части для всех кровли. Для работ потребуется использовать брус либо отесанное бревно. В тех случаях, когда длина ската не превышает 6 м, то можно обойтись без дополнительных опорных элементов.



Когда установка всех элементов подошла к концу, можно приступать к монтажу и дальнейшим монтажным работам по обустройству стропильной системы согласно прилагаемому шаблону.

Мауэрлат можно закрепить несколькими способами:

• жестким соединением – в данном случае должен быть использован брус либо уголки, намного реже используют гвозди и скобы, особенностью является тот факт, что потребуется дополнительно привязывать стропила к стене, используя для этих целей анкера;
• скользящий способ – в таких случаях должно быть создано шарнирное соединение, выполнить его можно благодаря стыковке элементов с запилами.

Во время работы должно соблюдаться расстояние шага стропильной системы.

Выбирая шаг стропил для металлочерепицы, стоит обратить внимание, что расстояние не должно быть меньше минимально допустимого значения и больше максимально допустимого значения, то есть, оно может варьироваться в пределах от 0,6 м до 1,2 м.

Если было принято решение выбрать расстояние от 0,6 до 1 м, то длина стропил в данном случае не должна быть больше 6 м. В том случае, если она будет уменьшена, допускается сделать разбежку до 1,2 м.

Если ноги стропильной системы будут установлены чаще, чем через 0,6 м, то это будет способствовать только существенному утяжелению кровли и, как правило, увеличению расходов. При необходимости расстояние может составлять и 1,2 м, но важно понимать, что в таком случае уровень несущей способности будет существенно уменьшен, что негативно скажется на конструкции из металлочерепицы.

При необходимости можно увеличить уровень прочности, то для этого потребуется выполнить сплошную обрешетку из древесных плит. В таких ситуациях шаг может варьироваться в пределах от 0,2 до 0,3 м. Данный вариант используется крайне редко, так как для его реализации требуется намного больше вложений.

Интервал в 1,2 м практически никогда во время осуществления монтажных работ не используется. Обусловлено это тем, что несмотря на довольно высокий уровень прочности, металлочерепица начнет провисать под тяжестью снега в зимний период времени либо при сильных порывах ветра.

Немаловажным значением является и сечение используемого бруса для обустройства стропильной системы. Именно от него зависит, какое расстояние будет выбрано. Оптимальным вариантом считается выбор деревянных брусков, имеющих сечение 150*150 мм, при этом обрешетка может быть установлена с интервалом от 4 до 7 см. В данном случае рекомендуется брать во внимание шаг поперечной волны.



Заключение

Шаг стропил под металлочерепицу можно определить только после того, как будут осуществлены соответствующие расчеты. Важно понимать, если расстояние будет довольно маленьким, это способно существенно увеличить расход материала и бюджет проекта, а если расстояние будет сделано слишком большим, то в процессе эксплуатации кровельный материал начнет провисать, что приведет к деформации металлочерепицы.
