Штангенциркуль является очень популярным измерительным инструментом. Устройство штангенциркуля достаточно несложное, поэтому пользоваться им может практически каждый без особой предварительной подготовки. С его помощью можно измерять как наружные, так и внутренние размеры различных деталей, а также глубины отверстий в них. Несмотря на простую конструкцию, этот инструмент имеет различный класс точности и может давать показания с точностью от 0,1 до 0,01 мм. Свое название он получил, исходя из основной детали конструкции. Благодаря устройству штангенциркуль по праву считается одним из самых универсальных измерительных инструментов.

С помощью штангенциркуля можно измерять как наружные, так и внутренние размеры различных деталей, а также глубины отверстий в них.

Принципиальные конструктивные характеристики штангенциркуля

Штангенинструмент в принципе, и штангенциркуль в данном случае, имеет в качестве основной детали выдвижную штангу с измерительной шкалой. Эта шкала разделена на деления по 1 мм, а ее общая длина у простейшей бытовой модели ШЦ-1 составляет от 15 до 25 см. Существуют и модели больших размеров, но они применяются только на промышленных предприятиях и встречаются намного реже. Именно по этой штанге и определяется максимальная величина, которую может измерить данная конкретная модель штангенциркуля.

Цифровой штангенциркуль ШЦЦ имеет установленный на подвижной рамке цифровой дисплей.

Особой конструктивной чертой его является наличие такого устройства, как нониус. Это вспомогательная шкала, которая подвижна относительно основной линейки. Она помогает правильно определить количество долей деления на этой линейке. Деления на шкале нониуса, еще известного как «верньер», на определенную долю меньше, чем деления основной линейки. Их может быть 10 для модели, имеющей точность до 0,1 мм, или 20 для моделей с точностью до 0,05 мм. Принцип работы нониуса основан на том, что определить на глаз совпадение делений намного легче, чем относительное расположение одного деления между двумя другими.

При необходимости измерения внешних поверхностей, таких как сечение провода, большие губки просто накладываются с обеих сторон внутренними поверхностями. Провод зажимается между ними, и нулевое деление шкалы подвижной рамки дает показание на основной шкале штанги. Малые же губки имеют форму лезвий ножниц, что помогает измерить диаметр трубы или иного отверстия по шкале без дополнительных вычислений. У них рабочие поверхности внешние, имеющие профиль заостренного лезвия, поэтому ими можно измерить такой показатель, как шаг резьбы.

Составные детали и применение

Инструмент состоит из неподвижной основы и выдвижной арматуры. Они изготовлены из инструментальной стали. В состав штангенциркуля входят следующие составные части:

1. Основная штанга, на которую крепится вся подвижная арматура. На ней находится основная шкала.
2. Подвижная рамка, имеющая винтовой фиксатор и прижимаемая внутренней пружинной пластиной. На ней находится шкала нониуса. Она может быть нанесена непосредственно на нее, а может находиться на пластине, закрепленной винтами. Это позволяет регулировать ее относительно шкалы на штанге.
3. Губки для измерений наружных поверхностей, или большие губки. Одна из них закреплена на неподвижной штанге, а другая — на подвижной рамке. На концах имеются узкие поверхности, что дает дополнительные возможности для измерения.
4. Губки для измерения внутренних поверхностей, или малые губки. Расположены по тому же принципу напротив предыдущих по центральной оси.
5. Линейка для измерения глубин. Закреплена к подвижной рамке.

Линейка для измерения глубины закреплена на подвижной рамке и двигается по пазу, сделанному в плоскости штанги. Она может служить также для измерения внутренних канавок и удаленности уступов. Штанга ставится на торец перпендикулярно измеряемому предмету. Линейка выдвигается до тех пор, пока не упирается в дно. Для измерения конических отверстий торец ее имеет небольшое заострение. После получения результата измерений положение инструмента рекомендуется зафиксировать стопорным винтом, а уже потом снимать показания.

Разновидности конструкции штангенциркулей и их маркировка

Наряду с простейшей механической моделью, устройство которой рассмотрено выше, существуют и другие. Их можно разделить на 4 основных вида, имеющих 8 стандартных размеров. Их конструкции, как и назначение, имеют некоторые отличия. Помимо рассмотренного выше двустороннего штангенциркуля ШЦ — 1 существует односторонний вариант ШЦТ- 1. Он имеет губки только с одной стороны и линейку для измерения глубин. Хотя он имеет механическое устройство, как и ШЦ — 1, материалом для его изготовления служит твердая высоколегированная сталь. Такой инструмент помогает определить наружные линейные размеры и глубину отверстий при абразивном воздействии на измеряемый предмет.

Инструмент под названием ШЦ — 2 оснащен двусторонней конструкцией, но губки для измерений внутренних и наружных поверхностей совмещены, и имеют соответственно плоские поверхности внутри и цилиндрические снаружи. Напротив них находятся губки такой же величины для измерения наружных размеров, имеющие заточенные кромки. Это позволяет производить не только измерение, но и разметку на поверхности измеряемой детали. Кроме того, эта модель имеет вспомогательную рамку микрометрической подачи, позволяющую снимать показания с большой точностью.

Штангенциркуль ШЦ — 3 отличается от предыдущей модели только односторонней конструкцией. Его пара губок предназначена для измерения как внутренних, так и наружных размеров. Эта модель предназначена для измерения самых больших размеров, поэтому сама тоже достаточно велика. А чем больше размеры измерительного прибора, тем больше получаемая при измерении погрешность. Поэтому, помимо вышеописанных конструкций, штангенциркули делятся по индикаторам, с помощью которых снимаются показания.

Согласно этому принципу они одразделяются на нониусные, на которых показания вычисляются самостоятельно, исходя из перемещения рамки, на циферблатные и цифровые. В циферблатных, имеющих маркировку ШЦК, используется тот же механический принцип. На рамке расположена цифровая шкала, связанная со штангой зубчатой передачей. Целые миллиметры считываются по положению края рамки, а их доли уже по циферблату. Такой штангенциркуль имеет более высокий класс точности, чем нониусный, и может составлять до 0,01 мм. Однако он очень уязвим для механических повреждений и загрязнения зубчатой рейки от измеряемых деталей.

С использованием штангенциркуля неразрывно связаны токарное производство, установка различных трубопроводных систем, винтовых соединений и прочих конструкций, требующих повышенной точности.

В то же время, благодаря конструкции, пользоваться им может практически каждый. Цифровой штангенциркуль ШЦЦ имеет установленный на подвижной рамке цифровой дисплей. В рамку вмонтировано считывающее устройство, показывающее расстояние между измерительными губками. На дисплее имеются кнопки, позволяющие им управлять. Точность такого прибора составляет 0,01 мм и позволяет делать измерения самых мелких деталей, в частности контролировать резьбу. Однако все недостатки электронных приборов присущи и этому инструменту. Изменения параметров штанги под воздействием температурных перепадов немедленно влияют на показания дисплея.

При производстве строительных работ или мелкого ремонта часто требуются измерительные инструменты. Обычно ими являются линейки или рулетки. Но при измерении диаметра трубы или глубины отверстия эти инструменты не подходят. Для таких целей служат более точные измерительные приборы – штангенциркули.

Такой прибор является универсальным. С его помощью можно измерить внешние и внутренние размеры деталей. Штангенциркули приобрели широкую популярность в быту, так как он имеет простое устройство и удобен в пользовании. С помощью такого прибора можно быстро и легко произвести измерение с высокой точностью.

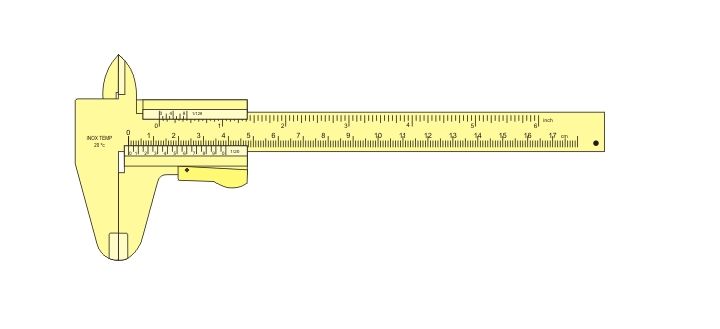

Устройство штангенциркуля

1 — Губки для внутренних измерений
2 — Губки для наружных измерений
3 — Зажимной винт
4 — Подвижная рамка
5 — Нониус
6 — Штанга
7 — Шкала штанги
8 — Глубинометр

У всех аналогичных штангенциркулю инструментов имеется измерительная штанга, благодаря которой прибор получил такое название. На штанге имеется основная шкала, которая необходима при измерении в первую очередь.

Подвижная рамка с нанесенной шкалой имеет возможность перемещаться по штанге. Шкала на штанге называется нониусом, который имеет более точную разметку по долям делений. Это обеспечивает повышенную точность измерений. Степень точности штангенциркуля в зависимости от исполнения может достигать сотых долей миллиметра.

Штангенциркули имеют губки двух видов:

• Для измерения внутренних размеров.
• Для измерения наружных размеров.

Также имеется еще один измерительный элемент прибора, который называется глубиномером. С помощью него можно измерить глубину отверстий и другие размеры.

Цифровые штангенциркули устроены аналогичным образом. Однако вместо нониуса применяется цифровая шкала, повышающая удобство применения и точность измерения прибором.

1 — Зажимной винт
2 — Батарейка
3 — Ролик изменения длинны
4 — Обнуление
5 — Вкл/Выкл
6 — Переключение мм/дюймы

Как и все измерительные приборы, цифровые приборы оснащены шкалой с ценой деления 0,01 мм. Допустимой погрешностью считается отклонение результата измерения в меньшую или большую сторону на 10%. В промышленности все измерительные инструменты каждые полгода подвергаются метрологическому контролю.

В торговой сети продаются штангенциркули, упакованные в футляре. При приобретении инструмента рекомендуется осмотреть измерительные губки. Они должны быть ровными, и при их сжатии не должно быть просвета.

Шкала нониуса при сомкнутых губках должна находиться в нулевом положении. Линии отметки делений шкалы по нониусу должны быть нанесены четко. В комплект прибора должен входить паспорт с отметкой о произведенной поверке на точность.

Виды и особенности

Основные виды штангенциркулей:

Существует несколько подвидов различных штангенциркулей в зависимости от размеров, конструктивных особенностей и принципа действия. Ниже рассмотрим основные разновидности таких измерительных приборов.

ШЦ- I

Это наиболее простая и популярная модель прибора, которая широко используется в промышленном производстве. Его называют «колумбиком» по названию фирмы изготовителя, которая производила инструмент в военное время (Columbus).

Прибором можно измерить внутренние, наружные размеры, глубину. Интервал измерений составляет от 0 до 150 мм. Точность измерений достигает 0,02 мм.

ШЦЦ- I

Эта цифровая модель измерительного инструмента имеет аналогичную конструкцию классического штангенциркуля. Интервал измерений 0-150 мм. Одним из его преимуществ можно назвать более высокую точность при измерении за счет наличия цифрового индикатора.

Удобство использования такого цифрового прибора заключается в том, что в любой точке измерения можно обнулить индикатор. Также легко одной кнопкой можно переключать метрическую систему на дюймовую.

При покупке цифровой модели необходимо обратить внимание на наличие нулевых показаний при сведенных губках, а также при затянутом стопорном винте цифры на дисплее не должны прыгать.

ШЦК- I

В такой конструкции штангенциркуля присутствует поворотный индикатор с круглой шкалой, цена деления которой 0,02 мм. Такими штангенциркулями удобно пользоваться при частых измерениях на производстве. Стрелка индикатора хорошо видна для быстрого контроля результата, не имеет скачков, в отличие от цифровых моделей. Этим прибором особенно удобно пользоваться в отделе технического контроля для замеров аналогичных типовых размеров.

ШЦ- II

Такие линейки используются для измерения внутренних и наружных размеров, а также для работ по разметке деталей перед обработкой. Поэтому на их губках имеются насадки, выполненные из твердого сплава для защиты их от быстрого износа. Интервал измерения серии приборов ШЦ-II находится в пределах 0-250 мм и точностью измерения 0,02 мм.

ШЦ- III и ШЦЦ- III

Большие детали измеряются чаще всего такой моделью инструмента, так как точность измерений у него выше остальных моделей и составляет 0,02 мм для механических приборов, и 0,01 мм для цифровых.

Наибольший размер для измерения составляет 500 мм. Губки в таких моделях направлены вниз, и могут иметь длину до 300 мм. Это дает возможность производить измерения деталей в широких пределах.

Штангенциркули специального назначения

Коротко рассмотрим несколько специализированных моделей штангенциркулей, предназначенных для специальных видов работ. В торговой сети такие приборы появляются довольно редко.

• ШЦЦТ – применяется для замеров труб, его называют трубным штангенциркулем.
• ШЦЦВ — для измерения внутренних размеров, имеет цифровой дисплей.
• ШЦЦН – аналогичная предыдущему прибору, служит для измерения наружных размеров.
• ШЦЦУ — универсальный цифровой измеритель, в комплект входит комплект насадок для труднодоступных измерений: межцентровых расстояний, стенок труб, наружных и внутренних размеров и т.д.
• ШЦЦД – прибор для измерения толщины тормозных дисков и деталей с наличием различных выступов.
• ШЦЦП — штангенциркули применяются для измерения глубины протектора шин автомобилей.
• ШЦЦМ – штангенциркули, предназначенны специально для замеров межцентровых расстояний.

Правила пользования штангенциркулем

• Проверить инструмент. Для этого губки штангенциркуля свести вместе и проверить точность их смыкания на наличие между ними просвета.
• Инструмент взять в правую руку, а измеряемую деталь в левую руку.
• Для измерения внешнего размера детали, необходимо развести нижние губки инструмента и расположить между ними контролируемую деталь. При этом следует быть осторожным, так как края губок острые, и можно получить травму при неаккуратном обращении с инструментом.
• Губки штангенциркуля сжать до соприкосновения с деталью. Если материал изготовления детали имеет мягкую структуру, то сильное сжатие губок приведет к неточности измерения. Поэтому губки необходимо сдавливать осторожно, только до соприкосновения с поверхностью детали. Для передвижения рамки штангенциркуля используют большой палец руки.
• Проверить расположение губок относительно детали. Они должны находиться на равном расстоянии от краев детали, наличие перекосов инструмента не допускается.
• Зафиксировать винт, предназначенный для зажима подвижной рамки. Это позволяет сохранить положение рамки для точных результатов измерения. Затягивать винт целесообразно большим и указательным пальцем, одновременно этой же рукой удерживать инструмент в одном положении, чтобы не сдвигать его для обеспечения точности измерения.
• Отложить деталь в сторону, а зафиксированный штангенциркуль без детали взять для снятия результатов замера.
• Этап снятия показаний инструмента является очень важным, так как неточность при измерении может привести к серьезным последствиям на производстве.

Штангенциркуль расположить прямо перед глазами.

1 — Шкала штанги
2 — 21 деление
3 — Шкала нониуса

На рисунке изображен порядок измерения. Слева показаны губки для внешних замеров с измеряемой деталью, а справа изображены шкалы: нониусная и основная. Их деления и определят результат измерения.
Сначала необходимо подсчитать количество целых миллиметров. Для этого нужно найти на шкале штанги деление, которое находится наиболее близко к нулю нониуса. Это деление указано первой верхней стрелкой красного цвета. В нашем случае эта величина равна 13 мм. Это значение необходимо запомнить, либо записать.
Далее нужно вычислить доли миллиметра. Для этого на шкале нониуса надо найти деление, совпадающее с делением на шкале штанги. Это деление на рисунке показано второй красной стрелкой.
Далее необходимо определить номер деления по порядку, для нашего случая получается 21.
Затем нужно это число умножить на цену деления шкалы нониуса. В нашем примере цена деления 0,01 мм.
Теперь необходимо подсчитать точную величину измерения, определенного штангенциркулем. Для этого нужно сложить целое число с долями миллиметра. В результате получается 13,21 мм.

• По окончании работы с инструментом очистить его, ослабить винт, сомкнуть губки и положить в чехол. Если инструмент будет долго храниться, то рекомендуется обработать его антикоррозийным раствором.

При наличии циферблатного или цифрового штангенциркуля процесс измерения становится намного проще, так как рассчитывать ничего не нужно, готовый результат будет виден на дисплее или на циферблате.

– это универсальный измерительный прибор для определения линейных размеров деталей с установленной точностью. С его помощью можно производить измерения наружных и внутренних размеров деталей, а также глубины отверстий при условии наличия выдвижной штанги.

Устройство и применение штангенциркулей

Наиболее популярными областями применения штангенциркуля является строительство, ремонт машин и оборудования, обработка металлических и деревянных изделий. Сфера применения фактически не имеет ограничений – он может быть использован для определения размеров с точностью 0,1 или 0,05 мм (в зависимости от типа инструмента) в любой сфере деятельности – и в быту, и в аэрокосмической отрасли. Возможности применения ограниченны лишь размером шкалы и требованиями точности (до 0,01 мм для электронных штангенциркулей).

Устройство штангенциркуля достаточно простое. Основным элементом является неподвижная штанга со шкалой и губками для наружных и внутренних размеров, к которой крепятся подвижные и фиксирующие элементы.

• Передвижная рамка;
• Подвижные губки для определения внутреннего размера;
• Подвижные губки для определения наружного размера;
• Шкала нониуса;
• Штанга глубиномера;
• Винт для крепления рамки.

В отдельных моделях возможно наличие подвижной шкалы в верхней части с дюймовой системой измерения.

Как снять показания с помощью штангенциркуля

Перед началом работы необходима поверка штангенциркуля на точность. Для этого необходимо полностью свести губки и проверить совпадение нулей на обеих шкалах. Если нет совпадения, то в зависимости от требуемой точности необходимо либо взять другой инструмент, либо учесть имеющуюся погрешность.

• Для замера внешнего размера разведите губки штангенциркуля, поместите предмет и соедините их.
• Замер внутреннего размера производится путем размещения соответствующих верхних губок внутрь измеряемой области и их разведением до упора
• Губки должны упереться в края детали. Если поверхность твердая, то можно немного сжать для плотной фиксации, для мягкой этого делать не следует, т. к. можно исказить результат.
• Проверьте расположение штангенциркуля относительно измеряемой детали на отсутствие перекосов. Для этого губки должны располагаться на одинаковом расстоянии от края детали.
• Зафиксируйте нониус крепежным винтом.
• Определите целое число миллиметров по основной шкале.
• Находим совпадение штриха на нониусе с нулем основной шкалы и отсчитываем количество делений.
• Умножаем количество делений нониуса на цену деления и суммируем со значением основной шкалы.

Виды штангенциркулей

В целом, все виды штангенциркулей можно разделить на механические и электронных в зависимости от типа шкалы. Основными видами, согласно ГОСТ 166-89 являются:

• ШЦ-I - инструмент с 2-сторонним размещением губок для измерения наружных и внутренних величин и глубиномером.
• ШЦК - оснащен круговой шкалой для определения точного размера. Более простой в применении, чем штангенциркуль с отсчетом по нониусу.
• ШЦТ-I - односторонние губки для измерения наружных линейных размеров. Отличается высокой стойкостью к износу.
• ШЦ-II - оснащен двумя губками для наружного и внутреннего замера и разметки, а также рамкой микрометрической подачи.
• ШЦ-III - односторонние губки для определения наружных и внутренних размеров.
• ШЦЦ - электронный штангенциркуль с цифровой индикацией.

Техническое состояние и поверка штангенциркуля

Одним из наиболее важных требований обеспечения точности инструмента является его чистота. Намагниченный слой металлических опилок, консервирующая смазка, грязь – все это может значительно исказить результат измерений. Также на результат влияет износ инструмента, его деформация, нарушения настроек. Во избежание этого необходима ежегодная поверка штангенциркуля специализированном сервисном центре с ремонтом и настройкой. Самая же простая проверка корректности показаний – это совпадение нулевых штрихов при полном закрытии губок.

Действующие ГОСТы

Производство и поверка инструмента регулируется рядом государственных стандартов. Так, определяет технические условия на штангенциркули ГОСТ 166-89. Порядок поверки инструмента определён в ГОСТ 8.113-85.

В домашней мастерской кроме разнообразных измерительных инструментов должен быть и штангенциркуль, который часто нужен там, где не подходит рулетка или линейка.

Ниже мы рассмотрим, что представляет собой подобный измерительный инструмент, какие виды встречаются и как им правильно пользоваться, чтобы получить максимально точные данные измерений.

Назначение штангенциркуля

Этот измерительный инструмент используется в основном для получения точнейших данных при определении наружных и внутренних диаметров труб, толщины их стенок, для вычисления межосевого расстояния в отверстиях, размеров деталей цилиндрической формы, толщины проволоки и металлического листа, а также прочих материалов небольших габаритов и мелких изделий.

Подобным прибором удобно измерять глубину пазов, отверстий и канавок, различных выемок с большой точностью в самых труднодоступных местах. Точность штангенциркуля при измерениях достигает десятых и сотых долей миллиметра, чего не может обеспечить такой простой инструмент как линейка или рулетка.

Инструмент, согласно ГОСТ 166-89, изготавливается из нержавеющей либо углеродистой стали, покрытой хромированным составом. Состоит из:

• жесткой металлической линейки, именуемой штангой (откуда и название инструмента – штангенциркуль);
• измерительных выступов – губок;
• вспомогательной рамки с нониусной шкалой, называемой по-другому верньером, которая позволяет производить замеры с точностью до десятых и сотых долей миллиметра, в зависимости от типа инструмента;
• подвижной линейки глубиномера, жестко соединенной с губками.

Шкала штангенциркуля «нониус» может иметь различную длину и количество делений. 10 делений на шкале нониуса дают возможность измерять с точностью до 0,1 мм, 20 делений дают точность измерений до 0,05 мм:

Губки могут быть верхними и нижними. На поверхности нижних - указывается минимальный размер замеряемых деталей. Концы нижних губок выполнены в виде прямоугольников. Верхние - заостренные и скошенные по вертикали, что позволяет производить ими разметку на любых материалах и деталях, без использования других разметочных приспособлений (т. е. прямо губками можно прочертить линию точно по размерам за счет острых концов).

При помощи верхних губок проводится измерение внутренних размеров отверстий, диаметров труб, пазов, различных выемок. Для измерения наружных параметров используются нижние губки. Для измерения длины глубоких отверстий используется линейка глубиномера, которая выдвигается из основной штанги:

Чтобы зафиксировать на линейке подвижную рамку с нониусной шкалой существует особый крепежный винт. Некоторые модели штангенциркуля оснащаются шкалой круглой формы и подвижной рамкой, шкала которой рассчитана на проведение измерений в дюймах. При этом шкала нониуса подобного прибора позволяет производить измерения с точностью до 0,128 дюйма.

Типы штангенциркулей и технические характеристики

Классификация подобных измерительных инструментов проводится по нескольким параметрам – методу снятия показаний, типу шкалы, расположению губок. Все эти различия отражаются в маркировке прибора.

У разных типов штангенциркулей для снятия показаний измерений могут применяться следующие виды шкал:

1. шкала «нониус»;
2. шкала, расположенная на циферблате;
3. при помощи табло с цифровым индикатором.

По своей конструкции штангенциркули подразделяются на следующие виды:

• Односторонние инструменты, изготовленные из твердосплавной стали и маркируемые ШЦТ.
• Механические модели с одно- или двухсторонним расположением губок, маркируемые как ШЦ-I,ШЦ-II, ШЦ-III, отсчет измерений на которых можно производить при помощи нониусной шкалы.
• Прибор, оснащенный круговой шкалой, маркируется ШИК или ШЦК и позволяет производить более точные измерения, нежели устройства с нониусной шкалой. На круговой шкале показываются дробные показания, на самой штанге целые числа.
• Электронный штангенциркуль последнего поколения с цифровым табло, показывающим расстояние между внутренними поверхностями губок, маркируется ШЦЦ и может работать в симбиозе с ПК. Это лучший прибор, позволяющий быстро, без лишних вычислений, увидеть данные измерений, которые проводятся с высокой точностью до 0,01 мм.

Инструмент ШЦ-II отличается от модели ШЦ-I тем, что имеет дополнительную рамку, оснащенную стопорным винтом и соединенную с главной рамкой. Зафиксированная дополнительная рамка позволяет подвести концы губок для более точного измерения внутренних размеров отверстий.

Прибор ШЦ-III отличается от модели ШЦ-II тем, что не имеет одной пары верхних разметочных губок. Используется для измерений крупных деталей.

Как правильно пользоваться штангенциркулем

Перед тем как использовать инструмент, необходимо проверить его на исправность и точность. Для этого нужно осмотреть его и удалить имеющиеся загрязнения на всех частях. Также необходимо проверить совпадают ли нулевые отметки на главной шкале и шкале нониуса при плотном соединении нижних губок.

Измеряемую деталь лучше всего закрепить в неподвижном состоянии, но можно и держать в левой руке, главное не допускать ее подвижности в процессе проведения измерений. Если требуется измерить внешние размеры какой-либо детали, нужно развести губки и плотно охватить ими измеряемый предмет. При этом деталь должна находиться в правильном положении, без перекоса и не должна двигаться. Следующим шагом будет фиксация детали в штангенциркуле путем завинчивания крепежного винта, без излишних усилий. Только после этого можно приступать к считыванию показаний.

При использовании устройства ШЦЦ не нужно заниматься вычислением размеров измеряемой детали, все это показывается на дисплее. Также не составляет труда снять размеры при работе с устройством ШЦК. Целые числа на штанге указываются краем подвижной рамки, сотые или десятые доли миллиметра показывает круговая шкала.

А вот с механическим инструментом ШЦ-I, ШЦ-II и ШЦ-III нужно будет сопоставлять значения основной шкалы и нониусной. Вначале определяется размер в целых числах, т. е. показания на главной шкале, которое определяется по положению первой риски нониусной шкалы. Затем, в зависимости от типа штангенциркуля, определяется размер в десятых или сотых долях миллиметра.

Итого, Алгоритм измерений:

1. Смотрим по верхней шкале, сколько укладывается целых миллиметров.
2. На нижней шкале смотрим, какое деление максимально совпадает с делением на верхней шкале (как бы превращается в одну линию) - это десятые и сотые доли миллиметра.

Рассмотрим на картинке, как получается измерение в 28,55 миллиметров:

При использовании инструмента следует учитывать погрешность штангенциркуля, которая может возникнуть вследствие неправильного хранения, механического повреждения, загрязненности инструмента, температурного состояния измеряемой детали. Оптимальной температурой для проведения измерений этим устройством является диапазон в пределах 10–40 градусов выше нуля. Чтобы получить наиболее достоверные данные измерений при работе штангенциркулем, рекомендуется сделать несколько замеров и высчитать среднее арифметическое значение. По окончании измерений устройство требуется вытереть досуха и положить на хранение в футляр.

На этом статья заканчивается. Сегодня мы узнали, что такое штангенциркуль, каких он бывает видов и как с помощью него производить измерения.

Ни одна слесарная работа не обходится без измерения той или иной детали. Множество изделий или некоторые операции в процессе выполнения требуют контроля. Одним из самых универсальных средств является штангенциркуль (шц, штангель).

Данный инструмент нужный не только в машиностроительной отрасли, но и в домашнем хозяйстве при ремонте автомобиля, бытовой техники. С помощью него можно замерить линейные размеры, например, диаметры подшипника. Это удобный и точный прибор.

Многие в своей жизни сталкивались с необходимостью использования этого измерителя, но большинство не умеют им корректно пользоваться. Как же безошибочно производить замеры этим приспособлением?

Для грамотного применения и понимания необходимо ознакомиться с устройством. Все штангенциркули, вне зависимости от их вида, класса и точности замера, состоят из следующих элементов:

Штангенциркули бывают разных видов. В зависимости от предела измерения: шц-1, шц-2 и т. д.

По типу компоновки:

• нониусные (обычные, самые распространенные и наиболее дешевые);
• электронные (на подвижной части — жидкокристаллический дисплей, показывающий результаты замера);
• стрелочные или циферблатные (имеют «часовой» механизм на подвижной части).

В машиностроении и авиастроении встречаются спецштанги. От обычных шц они отличаются специальными губками.

Правильное использование штангенциркуля

Перед началом работы необходимо определить целостность и исправность измерительного инструмента. Нижние губки должны быть плотно сомкнуты без зазоров, зазубрин и перекосов.

В таком положении нулевые отметки штанги и нониуса должны полностью совпадать. На поверхности штангеля не должно быть грязи, коррозии, забоин.

При необходимости надо протереть чистой ветошью не только штангель, но и замеряемую поверхность, иначе это может сказаться на погрешности измерения. Далее подробнее рассмотрим, как правильно измерять штангенциркулем

Как пользоваться штангенциркулем 0,1 мм, шц-1

Штангель необходимо взять в правую руку, развести губки на необходимую длину при помощи большого пальца (на подвижной планке для этого имеется рифленый выступ). Губки к измеряемой поверхности должны прилегать плотно, без перекосов.

Сильное усилие не нужно. Контакт губок должен быть легким и полностью прилегающим. Далее смотрим на показатели. Первое деление нониуса показывает, допустим, больше 7 мм, но до 8 не доходит. Значит, ищем совпадение на шкале нониуса. Предположим, что нашли совпадение на пятом делении. Значит, размер составляет 7,5 мм.

При измерении не надо затягивать сильно фиксирующий винт, так как это может сбить истинный размер. Править люфт нужно в начале работы, если есть необходимость. Жестко зафиксированный корпус с нониусом необходим при нанесении разметки.

Для замера глубины необходимо подвести торец штангеля к краю детали. Прилегать торец должен плотно, без перекоса. Большим пальцем правой руки необходимо выводить глубиномер в отверстие до упора в стенку. Кончик устройства должен слегка коснуться дна. При этом нельзя допускать выдавливание торца штанги. При необходимости можно зафиксировать подвижную планку винтиком и считать показания, как и при других видах замера.

При соблюдении этих советов точность измерения значительно повысится. Они подходят для всех видов ШЦ.

Правила ухода и хранения

После работы штангенциркуль необходимо протереть, очистить от пыли и грязи. Хранить лучше всего в родной коробке, с которым продается прибор.

Держать устройство лучше в сухом и темном месте, предохраняя от падений и механического воздействия. Аккуратное и бережливое обращение позволит эксплуатировать измерительный инструмент многие годы.
