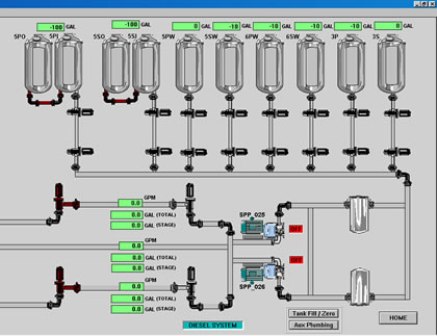

Назначение . Мнемосхема (экранная форма) – наглядное графическое изображение технологического процесса, интегрированное со средствами контроля и управления. Она является важнейшим источником информации о характере и структуре связей, текущем состоянии переменных (в том числе связанных с нарушением технологических режимов, авариями и т. п.) и позволяет оператору-технологу:

· облегчить запоминание хода технологического процесса и назначения устройств и органов управления;

· определить способы действия при различных режимах работы объекта;

· способствовать упрощению поиска и опознания нужной информации для оперативного принятия правильных решений.

Графические компоненты . Все SCADA-системы имеют в своем составе средства, позволяющие создавать как статические элементы мнемосхем (контурные изображения технологических аппаратов, трубопроводы и т. д.), так и оживлять (анимировать) эти элементы (создавать динамические объекты). В состав этих средств входят:

· наборы графических примитивов рисования (линия, прямоугольник, эллипс, кривые, текст) и средства их компоновки для создания уникальных собственных объектов);

· готовые библиотеки типовых графических объектов: технологические объекты (аппараты, механизмы, машины и т. д.), табло, указатели, ползунки, кнопки, переключатели, служащие для отображения переменных и управления процессом. Данные библиотеки могут быть расширены пользователем. При построении мнемосхемы вначале осуществляется прорисовка

статического изображения рабочего окна. Обычно это аппараты технологического процесса или их технологическая последовательность, трубопроводы, фон, поясняющий текст и т. п.

Следующим шагом является придание мнемосхеме динамики, т. е. анимация нарисованных (или выбранных из библиотек) элементов. Под анимацией понимается способность элементов менять свои свойства при изменении переменных технологического процесса. Изменяемыми свойствами являются толщина, цвет и стиль линии, цвет и стиль заливки (если это фигура с заполнением), а также размеры, положение и ориентация элементов. Предусматривается также непосредственный ввод переменных (цифрами и текстом, ползунковыми устройствами) и управление процессом с помощью кнопок и переключателей (Пуск/Останов, Включение/Выключение, Вызов Окна и т. д.).

Принципы построения . При большом разнообразии технологических процессов спроектировать хорошую мнемосхему во многом искусство, но можно рекомендовать общие принципы построения:

– лаконичность и наглядность – мнемосхема должна быть простой (контуры и пропорции аппаратов приближены к виду реальных прототипов), не должна содержать второстепенных элементов, а отображаемая информация четкой и конкретной, удобной для восприятия и дальнейшей переработки. Мнемосхема должна предоставлять минимальное, но адекватное для контроля и управления количество переменных, не должна «перегружена» информацией для уточнения (второстепенные тренды), которую удобнее делать вложенной в виде всплывающих окон, вызываемых по требованию оператора;

– максимальная линейность изображения процесса, т.е. желательно выделять основную линию процесса, подчиняясь правилу визуальности: чтение «слева направо» и «сверху вниз», минимальное применение параллельных контуров, что значительно упростит восприятие

- автономность – обособление друг от друга участков мнемосхемы, соответствующих автономно контролируемым и управляемым объектам и агрегатам. Эти обособленные участки должны быть четко отделены от других и иметь завершенную, легко запоминающуюся и отличающуюся от других структуру.

– унификация – символы сходных объектов и процессов необходимо по возможности объединять и унифицировать;

- визуальный акцент к элементам контроля и управления – В первую очередь должны быть выделены (размерами, формой или цветом) элементы, существенные для оценки состояния, принятия решения и воздействия на управляемый объект (т.е. помогают быстро ориентироваться, определять и устранять отклонения и неисправности);

– учет человеческого фактора – мнемосхема должна разрабатываться и совершенствоваться с учётом мнения эксплуатирующего персонала.

Для оценки мнемосхем используются:

– коэффициент информативности – отношение числа пассивных (статических) элементов и активных (динамических);

– коэффициент заполнения поля – отношение числа пассивных элементов мнемосхем к общему числу элементов мнемосхемы.

При проектировании мнемосхем предлагают обычно несколько вариантов. Окончательный выбирают путем эксперимента (имитируют на компьютере деятельность оператора с различными вариантами мнемосхемы). Критериями оценки служат время решения задач и число допущенных ошибок.

На рис. 2 приведены основные зоны мнемосхемы. При горизонтальной доминанте подачи информации выделяют следующие зоны: зона основной информации – отражает общую структуру технологического процесса. В ней расположены основные аппараты, трубопроводы, а также информационная нагрузка, сопровождающая технологический процесс.

зона дополнительной информации – здесь могут располагаться кнопки графиков трендов, отчетов, «пуск/останов» и т. д.

зона переключения – обусловлена невозможностью рационального отображения всей информации в одном окне («проклятие формата»).

С помощью средств области, возможно вызывать дополнительные окна на которых более подробно детализированы сигнализации, тренды (за день, месяц, год), отдельные участки процесса. Такой подход разгружает мнемосхему, даёт возможность получить нужную информацию о том объекте, которой заслуживает внимания в данный момент. Явное отличие при вертикальной доминанте зон – область 2 (дополнительной информации) расположена правее области 1 (основной информации). Это связанно в первую очередь с размерами описываемых объектов (отображаемый процесс по объёму небольшой), что позволяет отвести больше пространства для поясняющей информации. Данную компоновку областей возможно применять для всплывающих окон, т. е. детального рассмотрения отдельных участков технологического процесса.

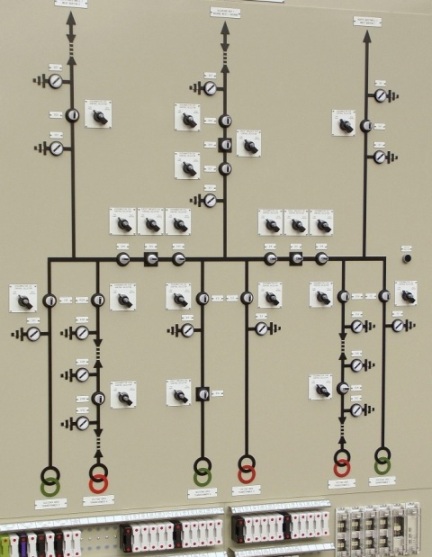

• Мнемосхема - совокупность сигнальных устройств и сигнальных изображений оборудования и внутренних связей контролируемого объекта, размещаемых на диспетчерских пультах, операторских панелях или выполненных на персональном компьютере. Информация, которая выводится на мнемосхему, может быть представлена в виде аналогового, дискретного и релейного сигнала, а также графически. Наглядно отображая структуру системы, мнемосхема облегчает оператору запоминание схем объектов, взаимосвязь между параметрами, назначение приборов и органов управления. В процессе управления мнемосхема является для оператора важнейшим источником информации о текущем состоянии системы, характере и структуре протекающих в ней процессов, в том числе связанных с нарушением технологических режимов, авариями и т. п.

  На мнемосхемах отражается основное оборудование, сигналы, состояние регулирующих органов. Мнемосхемы могут отражать как общую картину состояния системы, технологического процесса, так и состояние отдельных агрегатов, устройств, значения параметров и т. п. Вспомогательный и справочный материал должен быть расположен в дополнительных формах отображения, с возможностями максимально быстрого извлечения этих вспомогательных форм на экран.

  Мнемосхемы помогают оператору, работающему в условиях большого количества поступающей информации, облегчить процесс информационного поиска, подчинив его определенной логике, диктуемой реальными связями параметров контролируемого объекта. Они облегчают оператору логическую систематизацию и обработку поступающей информации, помогают осуществлению технической диагностики при отклонениях процесса от нормы, обеспечивают внешнюю опору для выработки оптимальных решений и формирования управляющих воздействий.

Связанные понятия

Мнемони́ческий щи́т (от греч. μνημο – «память») – это диспетчерское оборудование, устройство визуализации информации, предназначенное для оперативного отображения данных о состоянии объекта наблюдения. Представляет собой несущую конструкцию с размещенной на ней схемой объекта диспетчеризации (мнемосхемой).

Подробнее: Мнемощит

Электрóнный индикáтор (лат. indicator - указатель) - это электронное показывающее устройство, предназначенное для визуального контроля за событиями, процессами и сигналами.

Адаптивное управление - совокупность методов теории управления, позволяющих синтезировать системы управления, которые имеют возможность изменять параметры регулятора или структуру регулятора в зависимости от изменения параметров объекта управления или внешних возмущений, действующих на объект управления. Подобные системы управления называются адаптивными. Адаптивное управление широко используется во многих приложениях теории управления.

Система сбора данных (ССД; Data acquisition, DAS, DAQ) - комплекс средств, предназначенный для работы совместно с персональным компьютером, либо специализированной ЭВМ и осуществляющий автоматизированный сбор информации о значениях физических параметров в заданных точках объекта исследования с аналоговых и/или цифровых источников сигнала, а также первичную обработку, накопление и передачу данных.

Нейроуправление (англ. Neurocontrol) - частный случай интеллектуального управления, использующий искусственные нейронные сети для решения задач управления динамическими объектами. Нейроуправление находится на стыке таких дисциплин, как искусственный интеллект, нейрофизиология, теория автоматического управления, робототехника. Нейронные сети обладают рядом уникальных свойств, которые делают их мощным инструментом для создания систем управления: способностью к обучению на примерах и обобщению данных...

Система контроля и управления доступом , СКУД (англ. Physical Access Control System, PACS) - совокупность программно-аппаратных технических средств безопасности, имеющих целью ограничение и регистрацию входа-выхода объектов (людей, транспорта) на заданной территории через «точки прохода»: двери, ворота, КПП.

Лампа аварийной сигнализации автомобиля (англ. malfunction indicator lamp - MIL) также известная как Лампа сигнализатора неисправности или Сигнализатор CHECK, является сигнальным устройством передачи статуса ситуации, механизма или системы.

Спектральное уплотнение каналов (англ. wavelength-division multiplexing, сокр. WDM - мультиплексирование с разделением по длине волны) - технология, позволяющая одновременно передавать несколько информационных каналов по одному оптическому волокну на разных несущих частотах.

Телемеханика - наука об управлении и контроле на расстоянии с передачей (по каналу связи) кодированных электрических или радиосигналов, несущих управляющую информацию или данные о состоянии контролируемого объекта. Объектами телемеханического управления и контроля могут служить технологические процессы, машины, устройства, биологические системы и др.

Устройством выбора программ называется узел телевизионного приёмника, на который возложены перечисленные ниже задачи...

Сетевая система управления (NCS - Network Control System) - это управляющая система, в которой контуры управления замкнуты через сеть связи. Отличительной чертой NCS является то, что компоненты системы обмениваются сигналами управления и обратной связи через коммуникационную сеть в форме пакетов.

Гибкая производственная система (FMS flexible manufacturing system) - это производственная система, в которой существует определенная гибкость, которая позволяет системе реагировать в случае изменений номенклатуры продукции или технологии, независимо от того, были ли они предсказаны или непредсказуемы.

Устройство связи с объектом (УСО) - это устройство в АСУТП для объединения аналоговых и цифровых параметров реального технологического объекта. Предназначено для ввода сигналов с объекта в автоматизированную систему и вывода сигналов на объект.

Плезиохронная цифровая иерархия (ПЦИ, также PDH от англ. Plesiochronous Digital Hierarchy) - цифровой метод передачи данных и голоса, основанный на временном разделении канала и технологии представления сигнала с помощью импульсно-кодовой модуляции (ИКМ).

Система отслеживания движений головы (жарг. трекер, от англ. to track «отслеживать») - устройство ввода информации для персонального компьютера, преобразующее движения головы пользователя в координаты.

Указатель повреждённого участка (УПУ, ИКЗ - индикатор короткого замыкания, УТКЗ - указатель тока короткого замыкания) - устройство для определения повреждённого участка линии электропередачи и сигнализации о произошедшей аварийной ситуации. В зависимости от назначения и исполнения индикаторы короткого замыкания устанавливаются в ячейку распределительного устройства, на опору воздушной линии электропередачи или непосредственно на фазный провод линии. Кроме того УПУ бывают в переносном исполнении...

Универсальный пульт дистанционного управления (УПДУ) - это разновидность ПДУ, предназначенная для управления несколькими бытовыми устройствами. В отличие от классического ПДУ, поставляемого со многими видами домашней техники, УПДУ является самостоятельным продуктом и приобретается отдельно.

Акустический процессор (англ. "Sound system processor") - электронное устройство или программный комплекс, предназначенный для управления многокомпонентными звукоусилительными системами. Появление этого класса приборов связано с достижениями в разработках техники звукоусиления, где требуется большое количество устройств для корректной маршрутизации сигнала, разделения его по частотным полосам и другой обработки в соответствии с применяемыми акустическими компонентами сложной системы и окружающими...

Операторская панель (Операторная панель, жарг. Панель или англ. HMI, также устар. Пульт оператора) - специализированное вычислительное устройство массового (либо крупносерийного) производства, реализованное в виде промышленного контроллера (а не компьютера), широко использующее человеко-машинный интерфейс для управления операторами отдельными автоматизированными устройствами или целыми технологическими процессами в составе АСУ ТП в рамках промышленной автоматизации.

Машинное зрение - это применение компьютерного зрения для промышленности и производства. В то время как компьютерное зрение - это общий набор методов, позволяющих компьютерам видеть, областью интереса машинного зрения, как инженерного направления, являются цифровые устройства ввода-вывода и компьютерные сети, предназначенные для контроля производственного оборудования, таких как роботы-манипуляторы или аппараты для извлечения бракованной продукции. Машинное зрение является подразделом инженерии...

Спутниковый мониторинг транспорта - система мониторинга подвижных объектов, построенная на основе систем спутниковой навигации, оборудования и технологий сотовой и/или радиосвязи, вычислительной техники и цифровых карт. Спутниковый мониторинг транспорта используется для решения задач транспортной логистики в системах управления перевозками и автоматизированных системах управления автопарком.

Следящая система управления - это система автоматического управления, в которой управляемая величина воспроизводит произвольно изменяющееся задающее воздействие.

Магистральный параллельный интерфейс (МПИ) - стандарт, определяющий набор линий и процедуры обмена процессора и периферийных модулей внутри ЭВМ с применением совмещенной (мультиплексной) шины адреса и данных. Стандарт предусматривает скорость обмена до 5,6 Мбайт/с при разрядности передаваемых данных 8 или 16 бит и разрядности адреса от 16 до 24 бит и был ориентирован на использование в системах малой и средней производительности. Требования стандарта изложены в ОСТ 11.305.903-80 и ГОСТ...

Бортовы́е сре́дства объекти́вного контро́ля (бортовые СОК), также Контрольно-записывающая аппаратура (КЗА) - технические средства, предназначенные для регистрации и сохранения полетной информации, характеризующей условия полёта, действия экипажа и функционирование бортового оборудования. СОК используются для: анализа причин и предупреждения лётных происшествий; технической диагностики бортового оборудования и прогнозирования его технического состояния; оценки действий летного состава при выполнении...

Выключение, шатдаун (от англ. shutdown) - операция штатного или аварийного прекращения работы вычислительной системы, а также операции, предшествующие ей.

Связь через ЛЭП, PLC (англ. Power line communication) - термин, описывающий несколько разных систем для использования линий электропередачи (ЛЭП) для передачи голосовой информации или данных. Сеть может передавать голос и данные, накладывая аналоговый сигнал поверх стандартного переменного тока частотой 50 Гц или 60 Гц. PLC включает BPL (англ. Broadband over Power Lines - широкополосная передача через линии электропередачи), обеспечивающий передачу данных со скоростью до 500 Мбит/с, и NPL (англ...

Технологии защиты телефонных переговоров - методы и средства защиты, направленные на обеспечение конфиденциальности обмена информацией между абонентами. Контроль телефонных переговоров остается одним из наиболее распространенных видов промышленного шпионажа и действий преступных элементов. Причины просты - низкий уровень затрат и риск реализации угроз, необязательность захода в контролируемое помещение, разнообразие способов и мест съёма информации и пр. Контролировать телефонные разговоры можно...

Видеостена (англ. Video wall) - это система видеоотображающих устройств (проекционные видеокубы, плазменные или ЖК-дисплеи), которые объединены между собой и формируют единый экран, позволяющий воспроизводить в многооконном режиме большие объёмы информации из разных источников. Большое количество источников видеосигнала очень важно при использовании системы для оперативного принятия решений. Для сравнения - традиционный проектор может использовать, максимум, три источника.

Система передачи информации космического аппарата - совокупность программных и аппаратных средств, позволяющих передавать информацию между космическим аппаратом (КА) и центром управления полётом этого космического аппарата.

Показывающее устройство (англ. indicating device) - совокупность элементов средства измерений, которые обеспечивают визуальное восприятие значений измеряемой величины или связанных с ней величин.

Техническая система - искусственно созданная система, предназначенная для удовлетворения определенной потребности, существующая 1) как изделие производства, 2) как устройство, потенциально готовое совершить полезный эффект, 3) как процесс взаимодействия с компонентами окружающей среды, в результате которого образуется полезный эффект.

Мониторинг - система постоянного наблюдения за явлениями и процессами, проходящими в окружающей среде и обществе, результаты которого служат для обоснования...

Программи́руемая по́льзователем ве́нтильная ма́трица (ППВМ, англ. field-programmable gate array, FPGA) - полупроводниковое устройство, которое может быть сконфигурировано производителем или разработчиком после изготовления; отсюда название: «программируемая пользователем». ППВМ программируются путём изменения логики работы принципиальной схемы, например, с помощью исходного кода на языке проектирования (типа VHDL), на котором можно описать эту логику работы микросхемы. ППВМ является одной из архитектурных...

Сигнализация по выделенному каналу (англ. Channel-associated signaling), также известная как «сигнализация на транк» (англ. per-trunk signaling) - вид сигналов в цифровой связи. Как и большинство методов передачи сигналов электросвязи им используется информация о маршрутизации для направления полезной нагрузки из голоса или данных к пункту назначения. При данном типе сигналов, информация о маршрутизации кодируется и передаётся в том же канале, что и полезная нагрузка. Эта информация может быть передана...

Систе́ма управле́ния - систематизированный (строго определённый) набор средств сбора сведений о подконтрольном объекте и средств воздействия на его поведение, предназначенный для достижения определённых целей. Объектом системы управления могут быть как технические объекты, так и люди. Объект системы управления может состоять из других объектов, которые могут иметь постоянную структуру взаимосвязей.

Позиционный трекинг (англ. positional tracking) - одна из технологий виртуальной реальности, лежащая в основе взаимодействия человека с виртуальным миром. Предназначена для определения позиции и ориентации реального объекта (например, руки, головы или специального устройства) в виртуальной среде с помощью нескольких степеней свободы. Как правило, трёх координат его расположения (x, y, z) и трёх углов, задающих его ориентацию в пространстве («крен», «тангаж», «рыскание» или углы Эйлера). Определение...

Телеметрия , телеизмерение (от др.-греч. τῆλε «далеко» + μέτρεω - «измеряю») - информация о значениях измеряемых параметров (напряжения, тока, давления, температуры и т. п.) контролируемых и управляемых объектов методами и средствами телемеханики. Термин образован от греческих корней «теле» - «удалённый» и «метрон» - «измерение». Хотя сам термин в большинстве случаев относится к механизмам беспроводной передачи информации (например, используя радио или инфракрасные системы) он также заключает в себе...

Релейная защита - комплекс устройств, предназначенных для быстрого, автоматического (при повреждениях) выявления и отделения от электроэнергетической системы повреждённых элементов этой электроэнергетической системы в аварийных ситуациях с целью обеспечения нормальной работы всей системы.

Настоящий руководящий материал заменяет руководящий материал РМ 4-65-68 «Чертежи мнемонических схем на щитах и пультах управления. Указания по оформлению». В нем излагаются основные правила выполнения чертежей мнемосхем систем контроля и управления. В материале не рассматривается задача определения целесообразности применения мнемосхем, выявления необходимого вида мнемосхемы и другие задачи, решаемые проектировщиками при разработке функциональных схем систем контроля и управления.

Поскольку выполнение мнемосхем относится к одной из задач художественного конструирования, при решении которых необходим учет специфических требований технической эстетики и инженерной психологии, этот материал нельзя рассматривать как документ, жестко регламентирующий конструирование мнемосхем. Он является пособием для проектирования и его рекомендации необходимо учитывать совместно с другими требованиями, имеющими место при проектировании каждой конкретной системы контроля и управления.

1. ВВЕДЕНИЕ

В режиме неавтоматического управления объектом оператор следит за отклонениями параметров от заданных значений. Эти отклонения можно рассматривать как выходные величины, изменяющиеся вследствие изменения входных возмущающих воздействий. Воздействуя на причину отклонения, если это возможно, или на другую входную величину, изменение которой может компенсировать причину отклонения (возмущающее воздействие), оператор управляет объектом.

Из вышеизложенного следует, что оператору в процессе управления необходимо выявлять причинно-следственные взаимосвязи для выбора тех органов управления, которые позволят наиболее успешно ликвидировать нежелательные отклонения. Поскольку аналогичные отклонения одного и того же параметра могут вызываться разными причинами - возмущениями, воздействующими по разным каналам - входам, то выявление необходимых органов управления является сложной задачей. Одним из способов помощи оператору в выявлении необходимых ему причинно-следственных взаимосвязей является применение мнемонических схем.

Мнемосхемы являются графическими изображениями управляемых технологических объектов и, как правило, должны конструироваться с учетом требований технической эстетики и инженерной психологии. По этой причине в особо ответственных случаях, например, при проектировании мнемосхем для типовых объектов, в их разработке должны принимать участие специалисты по художественному конструированию (дизайнеры). С основами художественного конструирования и эргономики можно ознакомиться по следующей литературе:

1. Иоганек Т. и др. Техническая эстетика и культура изделий. М., 1969;

2. Сомов Ю.С. Композиция в технике. М., 1972;

3. Сидоров О.А. Физиологические факторы человека, определяющие компоновку поста управления машиной. М.,1962.

Приложенный к данному материалу пример мнемосхемы предназначен только для демонстраций применения рекомендаций данного материала при разработке мнемосхем. Типы и модификации комплектующих изделий, примененных в примере, не следует рассматривать как рекомендуемые. Их использование в примере не означает, что именно этим изделиям следует отдавать предпочтение при конструировании мнемосхем.

2. РОЛЬ МНЕМОСХЕМЫ В СИСТЕМЕ УПРАВЛЕНИЯ

Логика, лежащая в основе мероприятий, применяемых оператором для ликвидации анормальных отклонений хода технологического процесса, во многом аналогична логике работы мастера, ремонтирующего сложные электрические и другие промышленные аппараты и системы. Знание и понимание технологической схемы управляемого (или ремонтируемого) объекта является необходимой предпосылкой успешной работы как оператора, так и ремонтника. Именно по этой причине для объектов со сложной, труднозапоминаемой или оперативно изменяемой технологической схемой иногда бывает целесообразно размещать на щите (или пульте) управления условное упрощенное графическое изображение управляемого технологического объекта, то-есть применять мнемосхему.

3. НЕКОТОРЫЕ ПРАВИЛА КОНСТРУИРОВАНИЯ МНЕМОСХЕМ

О необходимости учета требований технической эстетики и инженерной психологии при разработке мнемосхем указывалось во введении данного материала. Из вышеизложенного следует, что, по крайней мере в сложных случаях, в создании мнемосхем должен участвовать специалист по художественному конструированию. В более простых случаях разработку мнемосхем достаточно выполнять, руководствуясь нижеследующими правилами, соблюдение которых, обычно, дает приемлемые результаты:

а) на мнемосхеме не должны показываться второстепенные элементы технологического процесса, отвлекающие внимание оператора и затрудняющие поиск нужных ему органов информации и управления;

б) мнемосхема должна давать оператору возможность быстрой общей оценки хода процесса. Поэтому на ней должны быть отражены все основные контуры управления, однако степень детализации не должна быть чрезмерной, затрудняющей оценку течения процесса;

в) изображение схемы процесса должно быть не только красивым, но и достаточно компактным, обозримым;

г) плотность размещения символов на поле мнемосхемы не должна быть чрезмерной. Она должна позволять вносить необходимые изменения в дальнейшем, если будет модифицирована технология производства (схема процесса);

д) направление основного технологического потока на мнемосхеме, как правило, должно приниматься в соответствии с общепринятым направлением письма и чтения: слева направо;

е) символы технологических аппаратов, относящиеся к одному и тому же производственному участку, должны изображаться на поле мнемосхемы вблизи друг друга общей группой. В пределах таких групп символы следует размещать приблизительно равномерно. Такие группы следует выделять обособлением их друг от друга;

ж) символы технологических аппаратов необходимо размещать на поле мнемосхемы таким образом, чтобы свести к минимуму число пересечений линий мнемосхемы;

з) линии технологических потоков между символами аппаратов следует проводить по кратчайшему пути, но соблюдая требования п. ж;

и) на линиях технологических потоков через удобные для оператора интервалы, как правило около аппаратов, следует размещать стрелки «направление потока»;

к) все линии технологических потоков, не оканчивающиеся символами, должны оканчиваться стрелкой «направление потока» и, если это необходимо, поясняющей надписью».

4. СИМВОЛЫ

Символы мнемосхем представляют собой упрощенные изображения технологических аппаратов и других устройств, показываемых на мнемосхеме. Символы технологических аппаратов, как правило, должны быть приблизительно подобны соответствующим аппаратам.

Соблюдение какого-либо одного для всей мнемосхемы масштабного соотношения между фактическими размерами технологических аппаратов и им соответствующих символов, как правило, нецелесообразно.

Размеры (величины) символов должны приниматься с учетом дистанции чтения мнемосхемы оператором. Символами больших размеров следует изображать более ответственные аппараты (если размеры поля мнемосхемы это позволяют), что также необходимо при размещении в символах органов контроля, сигнализации и управления.

Минимально допустимые размеры символов с точки зрения их различимости оператором с расстояния l , определяется следующей формулой:

где S - размер символа;

l - расстояние до символа по линии взора (в тех же единицах измерения, что и S );

a - угол зрения (угловой размер) в угловых минутах (").

Для символов несложной формы (внутри и снаружи контура символа имеются несложные детали) a = 21" ? 1" при нормальных условиях освещения.

Для символов сложной формы величину a следует принимать равной 35", для наименьших его деталей - ? = 6". Вышеприведенные цифры являются минимальными. Оптимальная величина символа, обеспечивающая наиболее быстрое считывание, соответствует? =40" Размеры символов применяемых при разработке чертежей мнемосхем, следует проверять на их различимость с заданной дистанции чтения по графику приложение 1, построенному по формуле (1).

Плотность символов на мнемосхеме, то есть расстояние между соседними символами в угловых величинах, должна быть не менее 40". Символы разных технологических линий должны разноситься на большие расстояния.

Накладные символы, как правило, следует изготавливать из листового дюралюминия толщиной 1 - 2 мм. По договоренности с заводом-изготовителем мнемосхем символы и линии могут быть выполнены и из других материалов, например из пластических масс.

Линии технологических потоков, а также импульсные и командные линии приборов и регуляторов, должны изображаться накладными полосами из дюралюминия. Ширину полос целесообразно принимать из ряда 4, 6, 8, 10 и 12 мм, причем линии технологических потоков должны быть не менее чем в два раза шире импульсных и командных линий. Линии тоньше (уже) 4 мм следует наносить краской (крашеные линии). По усмотрению проектировщика, некоторые символы могут приниматься по альбому «Символы элементов мнемосхем щитов и пультов управления» (обозначения 4.855.600 - 4.855.723), ГПИ ПМА, 1973.

Размеры шрифтов надписей на мнемосхемах должны приниматься с учетом расстояний, с которых будут читаться эти надписи. Принятый для надписи размер шрифта следует проверять на дальновидимость по приложению 2.

5. КРАСКИ И ЦВЕТА

Большое разнообразие технологических сред и их параметров затрудняет стандартизацию номенклатуры цветов и их оттенков для изображения технологических линий и аппаратов на мнемосхемах. Как правило, цвета технологических аппаратов и линий должны приблизительно совпадать с фактической окраской технологических агрегатов и трубопроводов по ГОСТ 14202-69 «Трубопроводы промышленных предприятий. Опознавательная окраска, предупреждающие знаки и маркировочные щитки».

Ограниченность номенклатуры цветов, предусмотренных этим стандартом, делает целесообразным применение предписываемых этим стандартам цветов, главным образом для изображения основных технологических сред.

Вспомогательные среды приходиться изображать с отступлением от предписаний этого стандарта, в соответствии с рекомендациями специалистов по эргономике и проектировщиков технологической части проектируемого объекта.

Как правило, трубопровод на схеме изображается двумя параллельными линиями (как продольное сечение трубопровода). Поскольку чертежи мнемосхем обычно не раскрашиваются, то, для изображения цветов на чертеже, каждому цвету, изображающему технологическую среду, присваивается число, обозначающее цвет (среду), которое должно указываться в разрывах осевых линий. Расстояние между соседними числами в линии должно быть не менее 50 мм, см. рис. 1a.

а) двухлинейное изображение, б) однолинейное изображение

Числа, обозначающие цвета, соответствующие технологическим средам, следует присваивать, начиная с главной, в порядке убывания важности ее для технологии автоматизируемого процесса.

Технологические линии мнемосхем шириной 4 мм и менее допускается изображать одной линией, см. рис. 1б.

Ввиду большого разнообразия цветов, применяемых в мнемосхемах, для их раскраски целесообразно использовать масляные художественные краски первой группы по СТУ 30-12186-61. Мнемосхемы, использующие цвета, предусмотренные номенклатурой красок в ГОСТ 6465-63 и ГОСТ 926-63, допустимо раскрашивать эмалями ПФ-115 и ПФ-133 и другими эмалями, пригодными для нанесения кистью.

6. ЧЕРТЕЖ МНЕМОСХЕМЫ

Как правило, чертеж мнемосхемы должен выполняться в виде отдельного чертежа в масштабе М1:2. Другие стандартные масштабы могут применяться лишь в обоснованных случаях.

Чертеж мнемосхемы должен содержать следующие сведения:

а) габаритные размеры мнемосхемы и место ее размещения на щите или пульте. Мнемосхемы должны размещаться в удобных для оператора зонах щита (пульта) управления. При наличии в мнемосхеме органов управления (ключей, кнопок), размещение мнемосхемы должно обеспечивать удобство пользования ими. В этом случае органы управления должны размещаться на мнемосхеме на высоте 550 - 1600 мм от уровня пола помещения управления;

б) масштабное изображение мнемосхемы, на котором закоординировано размещение основных символов технологических аппаратов. Координаты символов допускается не указывать, если об этом есть договоренность с заводом-изготовителем мнемосхемы.

При построении и размещении символов, содержащих встроенные в них сигнальные лампы, кнопки и т.п., необходимо учитывать конструктивные особенности встраиваемых изделий, возможность и удобство их монтажа и обслуживания;

в) цвета всех символов, линий технологических потоков, импульсных и командных линий приборов и регуляторов. Рекомендации см. раздел 5 данного материала;

г) типы, цвета и количество встраиваемых в символы ламп, кнопок и других изделий;

д) поясняющие надписи, стрелки «направление потока» и, если это необходимо, обозначения контролируемых точек измерения и параметров;

е) номера позиций аппаратуры мнемосхемы по заказной спецификации и ее обозначения по электрическим (пневматическим) схемам;

ж) размеры символов и материал, из которого они изготавливаются;

з) указания о красках для раскрашивания символов и линий. См. раздел 5 данного материала;

и) номера чертежей типовых конструкций;

к) указания о креплении символов и линий мнемосхемы. Как правило, выбор способа крепления символов следует предоставлять заводу-изготовителю, о чем делается указание на поле чертежа по типу: «Крепление символов мнемосхемы производить по нормалям завода-изготовителя».

Основная надпись, перечень составных частей, перечень аппаратуры и таблица условных обозначений должны выполняться по формам руководящего материала РМ 4-59-70.

Пример оформления чертежа мнемосхемы приложен к настоящему руководящему материалу.

Приложение 1

Минимальные размеры символов и их деталей в зависимости от дистанции чтения (см. раздел 4)

Приложение 2

Размер шрифта надписей в зависимости от дистанций чтения

Информация, которая выводится на мнемосхему, может быть представлена в виде аналогового, дискретного и релейного сигнала, а также графически. Наглядно отображая структуру системы, мнемосхема облегчает оператору запоминание схем объектов, взаимосвязь между параметрами, назначение приборов и органов управления. В процессе управления мнемосхема является для оператора важнейшим источником информации о текущем состоянии системы, характере и структуре протекающих в ней процессов, в том числе связанных с нарушением технологических режимов, авариями и т. п.

На мнемосхемах отражается основное оборудование, сигналы, состояние регулирующих органов. Мнемосхемы могут отражать как общую картину состояния системы, технологического процесса, так и состояние отдельных агрегатов, устройств, значения параметров и т. п. Вспомогательный и справочный материал должен быть расположен в дополнительных формах отображения, с возможностями максимально быстрого извлечения этих вспомогательных форм на экран.

Мнемосхемы помогают оператору, работающему в условиях большого количества поступающей информации, облегчить процесс информационного поиска, подчинив его определенной логике, диктуемой реальными связями параметров контролируемого объекта. Они облегчают оператору логическую систематизацию и обработку поступающей информации, помогают осуществлению технической диагностики при отклонениях процесса от нормы, обеспечивают внешнюю опору для выработки оптимальных решений и формирования управляющих воздействий.

Мнемосхемы эффективно используют в случаях, когда

• управляемый объект имеет сложную технологическую схему и большое число контролируемых параметров;

• технологическая схема объекта может оперативно изменяться в процессе работы.

В основе мнемосхем лежат несколько основных принципов

• принцип лаконичности, согласно которому мнемосхема должна быть простой, не должна содержать лишних, затемняющих элементов, а отображаемая информация должна быть четкой, конкретной и краткой, удобной для восприятия и дальнейшей переработки.

• принцип обобщения и унификации предусматривает требование, согласно которому надо выделять и использовать наиболее существенные особенности управляемых объектов, то есть на мнемосхеме не следует применять элементы, обозначающие несущественные конструктивные особенности системы, а символы сходных объектов и процессов необходимо по возможности объединять и унифицировать.

• принцип акцента - к элементам контроля и управления на мнемосхемах в первую очередь необходимо выделять размерами, формой или цветом элементы, наиболее существенные для оценки состояния, принятия решения и воздействия на управляемый объект.

• принцип автономности предусматривает необходимость обособления друг от друга участков мнемосхемы, соответствующих автономно контролируемым и управляемым объектам и агрегатам. Эти обособленные участки должны быть четко отграничены от других и согласно принципу структурности должны иметь завершенную, легко запоминающуюся и отличающуюся от других структуру. Структура должна отражать характер объекта и его основные свойства.

• принципом пространственного соотнесения элементов контроля и управления расположение контрольно-измерительных и индикаторных приборов - должно быть четко согласовано с расположением соответствующих им элементов управления, то есть должен соблюдаться закон совместности стимула и реакции.

• принцип использования привычных ассоциаций и стереотипов предполагает применение на мнемосхемах таких условных обозначений параметров, которые ассоциируют с общепринятыми буквенными обозначениями этих параметров. Желательно применять, если это возможно, вместо абстрактных знаков символы, ассоциирующиеся с объектами и процессами.

Главная задача мнемосхемы

Отображение логики контролируемых и управляемых процессов, способствовать упрощению поиска и опознания нужной информации и оперативному принятию правильных решений.

Классификация мнемосхем по типу

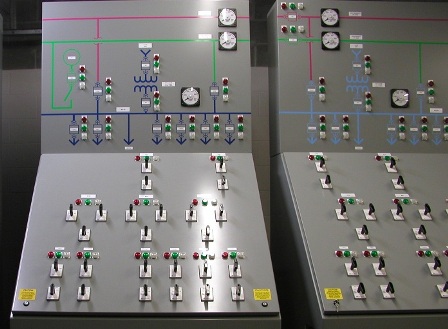

Операторские

Отображают, как правило, единый пространственно сосредоточенный технологический комплекс В зависимости от того, выполняет оператор какие-либо переключения непосредственно на мнемосхеме или она является чисто осведомительным информационным устройством, операторские мнемосхемы подразделяются на оперативные и неоперативные

• оперативные мнемосхемы наряду с различными устройствами отображения, приборами, изобразительными и сигнальными элементами имеют органы управления индивидуального или вызывного типа.
• неоперативные

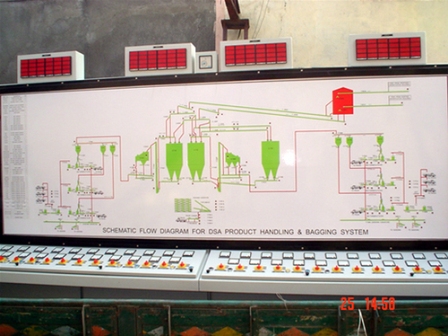

Диспетчерские

Отображают рассредоточенную систему, включающую в себя разнообразные технологические комплексы, объекты, агрегаты. В зависимости от того, выполняет оператор какие-либо переключения непосредственно на мнемосхеме или она является чисто осведомительным информационным устройством диспетчерские подразделяются - на световые и мимические

• световые
• мимические - ручные переключатели для снятия сигналов и приведения отображения состояния объекта на мнемосхеме в соответствиИ с его реальным состоянием.

Операторские и диспетчерские мнемосхемы существенно различаются степенью детализации и подробностью отображения отдельных объектов контроля и управления.

Индивидуальные

Индивидуальные или однообъектные мнемосхемы - мнемосхемы, у которых каждый информационный элемент связан только с одним датчиком, то есть участки схемы постоянно подключены к одним и тем же управляемым объектам.

Вызывные

Вызывные мнемосхемы или избирательные (многообъектные) - мнемосхемы, у которых участки могут периодически или по необходимости подключаться к нескольким объектам, имеющим одинаковую структуру, называются вызывными или избирательными (многообъектными). В вызывных мнемосхемах могут подключаться либо тот или иной объект, либо тот или иной датчик одного объекта. С помощью вызывной мнемосхемы можно значительно сократить размеры панели, сэкономить в приборах и СОИ, облегчить условия работы оператора за счет уменьшения поля зрения и упрощения схемы.

Постоянные

Постоянная мнемосхема - мнемосхема, на которой постоянно отображается одна и та же схема объекта. В сменных мнемосхемах изображение в процессе работы может существенно изменяться в зависимости от режимов работы объекта (пусковая схема, схема нормальной работы, аварийная схема и т. д.).

Классификация мнемосхем по виду

Расположение

• отдельных панелях
• надстройке к приборному щиту
• приставке к пульту
• рабочей панели пульта

Информация на мнемосхеме

• аналоговая
• аналого-дискретная
• дискретная

Условные обозначений объекта, агрегата, технологической линии и другого оборудования

• плоские
• рельефные
• объемные

Способ кодирования

• условный
• символический

Условные знаки на мнемосхемах

Условные знаки не имеют никакого внешнего сходства и не создают зрительных ассоциаций с отображаемыми объектами и явлениями.

При разработке мнемосхем важен оптимальный выбор форм используемых символов. По форме символы должны представлять собой замкнутый контур. Вспомогательные элементы и линии не должны пересекать контур символа или каким-либо другим способом затруднять чтение.

Повышенные требования должны предъявляться к символам, сигнализирующим функциональное (особенное аварийное) состояние отдельных агрегатов или объектов.

Соединительные линии на мнемосхеме

Должны быть прямыми и сплошными. При компоновке мнемосхемы необходимо стремиться, чтобы соединительные линии были возможно короче и имели наименьшее число пересечений.

Специфика работы с мнемосхемами

При работе с мнемосхемами, имеющими значительные размеры и множество объектов различных цветов и яркостей, зрительная система оператора подвергается большой нагрузке. Поэтому не допускается использование в большом количестве цветов, которые быстро утомляют глаз - красного, фиолетового, пурпурного. В качестве фона мнемосхем рекомендуется применять малонасыщенные цвета средней частоты спектра.

Оценка мнемосхем

Происходит по двум параметрам

1. Коэффициент информативности - отношение числа пассивных элементов и активных.
2. Коэффициент заполнения поля - отношение числа пассивных элементов мнемосхем к общему числу элементов мнемосхемы.

Напишите отзыв о статье "Мнемосхема"

Ссылки

Отрывок, характеризующий Мнемосхема

Император пригнул ухо, слегка нахмурясь и показывая, что он не расслышал.
– Поджидаю, ваше величество, – повторил Кутузов (князь Андрей заметил, что у Кутузова неестественно дрогнула верхняя губа, в то время как он говорил это поджидаю). – Не все колонны еще собрались, ваше величество.
Государь расслышал, но ответ этот, видимо, не понравился ему; он пожал сутуловатыми плечами, взглянул на Новосильцева, стоявшего подле, как будто взглядом этим жалуясь на Кутузова.
– Ведь мы не на Царицыном лугу, Михаил Ларионович, где не начинают парада, пока не придут все полки, – сказал государь, снова взглянув в глаза императору Францу, как бы приглашая его, если не принять участие, то прислушаться к тому, что он говорит; но император Франц, продолжая оглядываться, не слушал.
– Потому и не начинаю, государь, – сказал звучным голосом Кутузов, как бы предупреждая возможность не быть расслышанным, и в лице его еще раз что то дрогнуло. – Потому и не начинаю, государь, что мы не на параде и не на Царицыном лугу, – выговорил он ясно и отчетливо.
В свите государя на всех лицах, мгновенно переглянувшихся друг с другом, выразился ропот и упрек. «Как он ни стар, он не должен бы, никак не должен бы говорить этак», выразили эти лица.
Государь пристально и внимательно посмотрел в глаза Кутузову, ожидая, не скажет ли он еще чего. Но Кутузов, с своей стороны, почтительно нагнув голову, тоже, казалось, ожидал. Молчание продолжалось около минуты.
– Впрочем, если прикажете, ваше величество, – сказал Кутузов, поднимая голову и снова изменяя тон на прежний тон тупого, нерассуждающего, но повинующегося генерала.
Он тронул лошадь и, подозвав к себе начальника колонны Милорадовича, передал ему приказание к наступлению.
Войско опять зашевелилось, и два батальона Новгородского полка и батальон Апшеронского полка тронулись вперед мимо государя.
В то время как проходил этот Апшеронский батальон, румяный Милорадович, без шинели, в мундире и орденах и со шляпой с огромным султаном, надетой набекрень и с поля, марш марш выскакал вперед и, молодецки салютуя, осадил лошадь перед государем.
– С Богом, генерал, – сказал ему государь.
– Ma foi, sire, nous ferons ce que qui sera dans notre possibilite, sire, [Право, ваше величество, мы сделаем, что будет нам возможно сделать, ваше величество,] – отвечал он весело, тем не менее вызывая насмешливую улыбку у господ свиты государя своим дурным французским выговором.
Милорадович круто повернул свою лошадь и стал несколько позади государя. Апшеронцы, возбуждаемые присутствием государя, молодецким, бойким шагом отбивая ногу, проходили мимо императоров и их свиты.
– Ребята! – крикнул громким, самоуверенным и веселым голосом Милорадович, видимо, до такой степени возбужденный звуками стрельбы, ожиданием сражения и видом молодцов апшеронцев, еще своих суворовских товарищей, бойко проходивших мимо императоров, что забыл о присутствии государя. – Ребята, вам не первую деревню брать! – крикнул он.
– Рады стараться! – прокричали солдаты.
Лошадь государя шарахнулась от неожиданного крика. Лошадь эта, носившая государя еще на смотрах в России, здесь, на Аустерлицком поле, несла своего седока, выдерживая его рассеянные удары левой ногой, настораживала уши от звуков выстрелов, точно так же, как она делала это на Марсовом поле, не понимая значения ни этих слышавшихся выстрелов, ни соседства вороного жеребца императора Франца, ни всего того, что говорил, думал, чувствовал в этот день тот, кто ехал на ней.
Государь с улыбкой обратился к одному из своих приближенных, указывая на молодцов апшеронцев, и что то сказал ему.

Кутузов, сопутствуемый своими адъютантами, поехал шагом за карабинерами.
Проехав с полверсты в хвосте колонны, он остановился у одинокого заброшенного дома (вероятно, бывшего трактира) подле разветвления двух дорог. Обе дороги спускались под гору, и по обеим шли войска.
Туман начинал расходиться, и неопределенно, верстах в двух расстояния, виднелись уже неприятельские войска на противоположных возвышенностях. Налево внизу стрельба становилась слышнее. Кутузов остановился, разговаривая с австрийским генералом. Князь Андрей, стоя несколько позади, вглядывался в них и, желая попросить зрительную трубу у адъютанта, обратился к нему.
– Посмотрите, посмотрите, – говорил этот адъютант, глядя не на дальнее войско, а вниз по горе перед собой. – Это французы!
Два генерала и адъютанты стали хвататься за трубу, вырывая ее один у другого. Все лица вдруг изменились, и на всех выразился ужас. Французов предполагали за две версты от нас, а они явились вдруг, неожиданно перед нами.
– Это неприятель?… Нет!… Да, смотрите, он… наверное… Что ж это? – послышались голоса.
Князь Андрей простым глазом увидал внизу направо поднимавшуюся навстречу апшеронцам густую колонну французов, не дальше пятисот шагов от того места, где стоял Кутузов.
«Вот она, наступила решительная минута! Дошло до меня дело», подумал князь Андрей, и ударив лошадь, подъехал к Кутузову. «Надо остановить апшеронцев, – закричал он, – ваше высокопревосходительство!» Но в тот же миг всё застлалось дымом, раздалась близкая стрельба, и наивно испуганный голос в двух шагах от князя Андрея закричал: «ну, братцы, шабаш!» И как будто голос этот был команда. По этому голосу всё бросилось бежать.
Смешанные, всё увеличивающиеся толпы бежали назад к тому месту, где пять минут тому назад войска проходили мимо императоров. Не только трудно было остановить эту толпу, но невозможно было самим не податься назад вместе с толпой.
Болконский только старался не отставать от нее и оглядывался, недоумевая и не в силах понять того, что делалось перед ним. Несвицкий с озлобленным видом, красный и на себя не похожий, кричал Кутузову, что ежели он не уедет сейчас, он будет взят в плен наверное. Кутузов стоял на том же месте и, не отвечая, доставал платок. Из щеки его текла кровь. Князь Андрей протеснился до него.
– Вы ранены? – спросил он, едва удерживая дрожание нижней челюсти.
– Раны не здесь, а вот где! – сказал Кутузов, прижимая платок к раненой щеке и указывая на бегущих. – Остановите их! – крикнул он и в то же время, вероятно убедясь, что невозможно было их остановить, ударил лошадь и поехал вправо.
Вновь нахлынувшая толпа бегущих захватила его с собой и повлекла назад.
Войска бежали такой густой толпой, что, раз попавши в середину толпы, трудно было из нее выбраться. Кто кричал: «Пошел! что замешкался?» Кто тут же, оборачиваясь, стрелял в воздух; кто бил лошадь, на которой ехал сам Кутузов. С величайшим усилием выбравшись из потока толпы влево, Кутузов со свитой, уменьшенной более чем вдвое, поехал на звуки близких орудийных выстрелов. Выбравшись из толпы бегущих, князь Андрей, стараясь не отставать от Кутузова, увидал на спуске горы, в дыму, еще стрелявшую русскую батарею и подбегающих к ней французов. Повыше стояла русская пехота, не двигаясь ни вперед на помощь батарее, ни назад по одному направлению с бегущими. Генерал верхом отделился от этой пехоты и подъехал к Кутузову. Из свиты Кутузова осталось только четыре человека. Все были бледны и молча переглядывались.
– Остановите этих мерзавцев! – задыхаясь, проговорил Кутузов полковому командиру, указывая на бегущих; но в то же мгновение, как будто в наказание за эти слова, как рой птичек, со свистом пролетели пули по полку и свите Кутузова.
Французы атаковали батарею и, увидав Кутузова, выстрелили по нем. С этим залпом полковой командир схватился за ногу; упало несколько солдат, и подпрапорщик, стоявший с знаменем, выпустил его из рук; знамя зашаталось и упало, задержавшись на ружьях соседних солдат.
Солдаты без команды стали стрелять.
– Ооох! – с выражением отчаяния промычал Кутузов и оглянулся. – Болконский, – прошептал он дрожащим от сознания своего старческого бессилия голосом. – Болконский, – прошептал он, указывая на расстроенный батальон и на неприятеля, – что ж это?
Но прежде чем он договорил эти слова, князь Андрей, чувствуя слезы стыда и злобы, подступавшие ему к горлу, уже соскакивал с лошади и бежал к знамени.
– Ребята, вперед! – крикнул он детски пронзительно.
«Вот оно!» думал князь Андрей, схватив древко знамени и с наслаждением слыша свист пуль, очевидно, направленных именно против него. Несколько солдат упало.

Для удобства наглядного восприятия функциональных схем объектов, контролируемых либо управляемых, применяют мнемосхемы - графические изображения схем этих объектов. Мнемосхема может отображать например цех станков с ЧПУ, какой-нибудь технологический процесс или систему, например энергетическую сеть. Другими словами, мнемосхема являет собой информационную условную модель системы или процесса в виде символов, обозначающих части системы, а также их связи.

Мнемосхема отражает графически структуру всей системы, облегчая тем самым работу оператора, который, благодаря такой схеме, сам легче запоминает структуру системы, взаимосвязи параметров, назначение тех или иных органов управления, приборов, станков и т. д.

Для оператора, управляющего процессами, мнемосхема служит, пожалуй, одним из важнейших источников информации о процессах, происходящих в данный момент в системе, о структуре и характере этих процессов, о текущем статусе системы, в частности, об авариях и нарушениях нормальных режимов работы.

Если управляемый объект обладает сложной структурой, имеет множество параметров, которые надлежит оперативно контролировать, и представляет собой технологически сложную схему. Если в процессе работы объекта сама технологическая схема может изменяться, - в этих случаях мнемосхемы оказываются весьма и весьма эффективными инструментами. Они могут отображать состояния отдельных устройств, машин, агрегатов, значения различных параметров, а также предоставлять общую информацию о протекании технологического процесса.

Оператор, работающий в условиях обилия поступающей к нему информации, благодаря мнемосхемам, может более эффективно осуществлять информационный поиск, поскольку мнемосхема всегда подразумевает логику, она отображает реальные связи между параметрами объекта, подлежащего управлению или контролю.

При помощи мнемосхемы, оператор легко систематизирует логически и своевременно обработает поступающую к нему информацию, техническая диагностика в случае отклонения от нормы также облегчается. Мнемосхема служит таким образом внешней опорой для принятия наилучшего решения и осуществления правильного управляющего воздействия.

Мнемосхемы всегда создают придерживаясь ряда принципов, которые сформировались за много лет практического применения мнемосхем. И одним из главных принципов является лаконичность. Мнемосхема не должна содержать ничего лишнего, она должна быть как можно более простой. В отсутствие затемняющих элементов, отображаемые данные должны отображаться четко и конкретно, по возможности наиболее кратко, дабы их легко можно было воспринять и в дальнейшем оперативно обработать.

Принцип унификации (обобщения) подразумевает выделение на мнемосхеме и использование в ней наиболее значимых особенностей объектов, то есть несущественных конструктивных особенностей системы отображать на мнемосхеме не нужно. Символы же сходных процессов и объектов следует объединять и унифицировать.

Принцип акцентирования элементов управления и контроля диктует необходимость прежде всего выделять формой, цветом и размером наиболее важные элементы, служащие для контроля за состоянием, и побуждающие для принятия важных решений относительно воздействия на объект управления.

Согласно принципу автономности, важно обособлять друг от друга части мнемосхемы, соответствующие автономно управляемым и контролируемым агрегатам и объектам системы. Обособленные части четко ограничиваются от других, подчиняясь принципу структурности, согласно которому они должны иметь структуру отличающуюся от других структур, и легко запоминаться, при этом структура должна соответствующим образом отражать на мнемосхеме характер и основные свойства объекта.

Принцип пространственного соответствия элементов управления и контроля обязует располагать индикаторы и контрольно-измерительные приборы строго согласно расположению соответствующих элементов управления, чтобы закон совместности реакции со стимулом соблюдался.

Одним из ключевых принципов при создании мнемосхем является принцип использования стереотипов и привычных ассоциаций. Условные обозначения параметров должны ассоциироваться у оператора со стандартными обозначениями данных параметров, которые общеприняты, и вместо абстрактных значков лучше использовать символы обозначающие именно соответствующие процессы и объекты.

На рисунке приведен пример различных обозначений одних и тех же параметров. Здесь в верхней строчке изображены буквенные обозначения, во второй строчке - их условные обозначения, а в третьей - мнемосимволы. Очевидно, мнемосимволы схожи своими контурами с начертаниями букв, поэтому именно мнемосимволы оказываются более предпочтительными.

Практика показывает, что использование мнемосимволов приводит к снижению числа ошибок и к сокращению времени, которое оператор затрачивает на распознавание символа на 40%.

При всем при этом, мнемосхема не обязательно должна полностью копировать техническую структуру. Ее задача - отобразить логику управляемых и контролируемых процессов, упростить для оператора поиск и опознание требуемой информации, помочь оперативно принять правильное решение и совершить вовремя нужную операцию.

Мнемосхемы бывают диспетчерскими и операторскими. Операторские отображают единый технологический комплекс, а диспетчерские - рассредоточенную систему, состоящую из объектов, комплексов, агрегатов и т. д. В связи с этим существуют различия между двумя этими видами мнемосхем по степени детализации и по подробности отображения объектов.

Если оператор выполняет прямо на мнемосхеме переключения, то такая операторская мнемосхема называется оперативной. Если мнемосхема служит только для информирования оператора, то это - неоперативная мнемосхема. Диспетчерские мнемосхемы по аналогичному признаку подразделяются на мимические и световые.

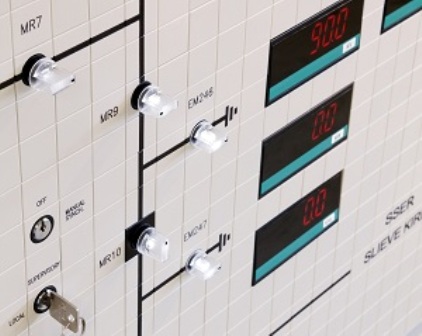

В состав оперативной мнемосхемы, помимо устройств отображения и измерительных приборов, сигнальных и изобразительных элементов, включены также и органы управления вызывного либо индивидуального типа. На мимических диспетчерских мнемосхемах имеются переключатели для ручного снятия сигналов и получения на мнемосхеме данных о текущем реальном состоянии объекта контроля.

Если на мнемосхеме каждый из информирующих элементов связан с индивидуальным датчиком, такая мнемосхема называется однообъектной или индивидуальной. Если имеется возможность переключения между несколькими однотипными объектами, то такая мнемосхема называется многообъектной или избирательной (вызывной).

Так, вызывные мнемосхемы могут переключаться между несколькими датчиками одного объекта либо между объектами. Вызывные мнемосхемы позволяют сократить площадь панели, вместо нескольких использовать одну, сэкономить на установке приборов и на системах обработки информации, а также облегчить труд оператора посредством упрощения схемы и сужения поля зрения.

Если на мнемосхеме отображается всегда постоянная схема одного и того же объекта, то такая мнемосхема и называется постоянной. Если в зависимости от режимов функционирования объекта, в зависимости от характера протекающих процессов, изображение сильно меняется такая мнемосхема называется сменной. Например, сначала отображается пусковая схема, затем схема нормального режима работы объекта, а в случае аварии - схема аварийная.

Мнемосхемы размещаются как на панели пульта, так и на отдельных панелях, на приставках к пульту, и на надстройках к приборному щиту. Отображение информации может быть представлено как в дискретной, так и в аналоговой форме или же в аналого-дискретной форме.

По форме условных обозначений агрегата, объекта, технологического оборудования, мнемосхемы подразделяются на объемные, плоские и рельефные. По способу кодирования - на символические и условные. Условные знаки никоим образом не ассоциируются с реальными процессами и объектами. На приведенном ранее рисунке, вторая строчка соответствует условному способу кодирования, третья - символическому.

По способу изображения на мнемосхемах символов или знаков, изображения могут быть прямой или обратной контрастности. Наносятся элементы фотоспособом, рисованием, наклейкой, электролюминесцентными источниками света, газоразрядными, светодиодными, лампами накаливания, .

Дисплеи нынче наиболее популярны, поскольку при сложной разветвленной структуре объекта, когда технологически регулярно процесс меняется, и нужно по сути несколько мнемосхем. Экран дисплея позволяет отобразить мнемосхему всей системы, либо схемы отдельных объектов или узлов. Вызов требуемой мнемосхемы на экран осуществляет сам оператор или компьютер.

В ходе разработки мнемосхемы подбирают наиболее оптимальную форму символов. Они должны быть при этом замкнутыми, а дополнительные линии и элементы не должны пересекаться с контуром символа, дабы не мешать считыванию информации оператором. К аварийным символам и к символам, сигнализирующим о функциональном состоянии требования особенно высоки.

Для индикации «включено» служит обычно зеленый цвет, для «отключено» - красный. Об изменении состояния информирует прерывистый сигнал нового состояния, например если сначала агрегат работал, и индикатор был зеленым, то при выключении мигает красный прерывистый. Частота вспышек - от 3 до 8 Гц, при длительности свечения не менее 50 мс. Сигнал о смене состояния может отключить лишь сам диспетчер.

Что касается соединительных линий на мнемосхеме, то они должны быть сплошными прямыми, по возможности как можно более короткими, и как можно меньше иметь между собой пересечений. Если мнемосхема очень крупная, на ней представлено много объектов, при этом цвета различны и ярки, зрение оператора перегружается. По этой причине, на мнемосхемах всегда стараются уменьшить количество переутомляющих глаза цветов: пурпурного, фиолетового и красного. Цвет фона не должен быть насыщенным, и лучше если цвет его будет светло желтым, светло серым или салатовым.

При оценке готовых мнемосхем учитывают соотношение между количествами пассивных и активных элементов, это говорит о степени информативности мнемосхемы, также вычисляют отношение количества пассивных элементов к общему количеству элементов мнемосхемы.

Вообще, при проектировании мнемосхемы рассматривают несколько ее конечных вариантов, и моделируя мнемосхему тем или иным способом, моделируют и процесс взаимодействия оператора с мнемосхемой. Чем быстрее оператор способен решать поставленные задачи, и чем меньше он допускает при этом ошибок, тем более удачной считается мнемосхема.

Спектр применения мнемосхем сегодня огромен. Мнемосхемы находят широкое применение в строительстве, в металлургии, в энергетике, в машиностроении, в приборостроении, в железнодорожной и вообще в транспортной отрасли, и во многих других промышленных и гражданских отраслях.
