Бетонная отливка, используемая для создания фундаментных оснований сама по себе является довольно прочной конструкцией. Однако прочность ее велика только в одном направлении – а именно бетон хорошо сопротивляется давлению.

Но на бетонные основания могут воздействовать и нагрузки по другим направлениям. Например, она может испытывать влияние на изгиб, скручивание и так далее. Грунт является неоднородной субстанцией и при замерзании может изменять свою структуру и объем, расширяясь в разных направлениях. Для того, чтобы придать бетонной отливке прочность и устойчивость к воздействию по любым направлениям – в тело бетонной отливки внедряется металлический силовой каркас.

Металлический каркас в бетонных отливках применяется не только при строительстве фундаментов. Он также создается и при других бетонных работах, например, при строительстве лестниц или при создании выравнивающей цементно-песчаной стяжки.

Металлический каркас бетонной отливки может создаваться различными способами. Так, пространственный каркас может создаваться из металлических прутков, которые связываются между собой в местах пересечений. Фиксироваться прутья могут вязальной проволокой, хомутами или электросваркой.

Отличным решением при формировании металлического каркаса может стать использование арматурной сетки.

Арматурная сетка. Характеристики и примеры использования

Арматурная сетка формируется из металлической проволоки или из арматурных прутьев большего сечения в промышленном производстве. Этим достигается точность размеров шага сетки, что положительно сказывается на общем качестве железобетонной конструкции.

В процессе ее изготовления отрезки проволоки или арматурные прутки раскладываются с определенным шагом, а затем в местах пересечения фиксируются точечной электрической сваркой.

Арматурная сетка широкой применяет в строительной отрасли, как для наружных и фундаментных работ, так и для внутренних интерьерных работ. Уложенная в несколько горизонтальных слоев в фундаменте и соединенная вертикальными перемычками – арматурная сетка становится прекрасным силовым каркасом для железобетонной отливки. Арматурная сетка, уложенная в один слой на поверхность перекрытия сможет стать основой для стяжки пола или для крепления системы теплых полов с жидким теплоносителем. Кроме того, с использованием арматурной сетки можно формировать и сложные прочные железобетонные конструкции, например, входные лестницы.

Типы арматурных сеток

Произвести классификацию арматурных сеток можно произвести по нескольким параметрам. Прежде всего, разделить на типы арматурную сетку можно исходя из толщины используемого исходного материала:

• Если арматурная сетка изготавливается из сравнительно тонкой металлической проволоки – то она условной называется «тонкой»,
• В том случае, если арматурная сетка изготавливается из толстого металлического прутка, то ее можно условно назвать «толстой».

Кроме того, арматурная сетка может изготавливаться с различной степенью точности.

Может выделяться обыкновенная точность сварки, вполне пригодная для проведения наружных строительных работ и арматурная сетка с повышенной точностью. Точность сварки элементов арматурной сетки обозначается цифрами после буквы «П» в маркировке.

Отдельно стоит сказать и о том, в каком виде поставляется арматурная сетка с промышленных предприятий. В зависимости от толщины используемых элементов с завод сетка может поставляться в виде плоских пластин или в виде рулонов.

Кроме того, в зависимости от назначения – арматурная сетка может изготавливаться с различной конфигурацией ячеек. Они могут прямоугольными или квадратными.

Особенности применения арматурной сетки

Арматурная сетка может существенно сократить время на проведение строительных работ с использованием бетонных отливок.

При классическом способе формирования силового каркаса он создается из отдельных металлических прутьев. При этом создание пространственного каркаса представляется довольно сложным занятием. Каждое место пересечения арматурных прутков должно скрепляться.

Фиксация мест пересечения арматурных прутьев может производиться при помощи петель из вязальной проволоки. Она складывается вдвое, оборачивается вокруг места пересечения и закручивается с помощью заостренного крюка или специальными автоматическими устройствами.

Естественно такая фиксация может занимать много сил и времени. Поэтому в ряде случаев при проведении фундаментных и общестроительных работ целесообразно использовать уже готовую арматурную сетку.

Вычисление веса арматурной сетки

• Вычисление веса арматурной сетки может пригодиться вам для определения общего веса строительной конструкции, так и для расчета логистики – то есть способов доставки строительных материалов к месту возведения здания.
• Для того, чтобы произвести расчет веса арматурной сетки прежде всего необходимо узнать диаметр использованного металлического прута или проволоки, шаг между проволокой или прутками и конфигурацию ячеек.
• Так, шаг между проволокой или прутками может оставлять от 5 до 25 сантиметров. При создании арматурной сетки может использоваться как проволока диаметром от 3 миллиметров, так и арматурный металлический пруток диаметром до 12 миллиметров.
• При маркировке сетки используются стандартные обозначения, которые помогут вам вычислить вес арматурной сетки.
• Так, если арматурная сетка обозначена маркировкой «150х150х5», то это обозначает, что данное изделие имеет ячейку квадратной конфигурации 15 на 15 сантиметров и изготовлена из проволоки толщиной в 5 миллиметров.
• Для того, чтобы вычислить вес арматурной сетки можно воспользоваться таблицей, приведенной в нашей статье.

Обратите внимание, что разные производители могут использовать и нестандартные размеры арматурной сетки. В этом случае необходимо рассчитывать ее вес индивидуально, с применением специальных формул. Хорошим решением будет использование для такого расчета математических электронных таблиц.

Кроме того, арматурная сетка может выпускаться и с различными покрытиями. Так, ряд предприятий выпускает оцинкованную арматурную сетку. Такая сетка имеет несравнимо более долгий срок службы и может использоваться и для наружных отделочных работ. Например, для создания заборов или ограждений.

Для увеличения прочности фундаментов, монолитных сооружений и оснований используется арматура, чтобы конструкция могла испытывать значительные нагрузки по всем направлениям. Наиболее эффективным вариантом является кладочная сетка, арматура в которой соединена посредством сварки или петлями. Диаметр компонентов может варьироваться в пределах от 3 до 40 миллиметров, расстояние между ними – от 0,5 до 40 сантиметров. Вес арматурной сетки – показатель необходимый для расчетов, поскольку изделие выполнено из металла и существенно утяжеляет конструкции. Так же этот параметр следует знать при закупке строительного материала и расчетов с транспортными компаниями.

Сегодня все необходимые инженерные операции можно сделать online, есть и калькулятор веса арматурной сетки . Для максимальной точности результата предлагается внести следующие параметры:

• диаметр продольной проволоки;
• диаметр поперечной арматуры;
• шаг продольной арматуры;
• шаг поперечных элементов;
• длина и ширина листа.

После заполнения форм следует нажать на кнопку «Выполнить» и все неизвестные параметры будут выведены в таблицу.

Типы

Различают следующие виды каркасов:

• а, б и в – плоские;
• г – пространственные;
• д – пространственные с 1-тавровым сечением;
• е – пространственные с 2-тавровым сечением;
• ж – гнутые изделия;
• з – гнутый пространственный;
• и – закладные элементы.

Классификация

Изделия для армирования классифицируют по нескольким признакам:

Диаметр арматуры и ее расположение

• по диаметру различают: легкие модификации с d проволоки от 3 до 10 мм и тяжелые с d стержней от 12 до 40 мм;
• расположение рабочей арматуры может идти в 1 направлении с распределением – в другом, либо – по обоим направлениям.

Маркировка

Назначение:

• для усиления фундамента;
• для дорожного полотна;
• формированию межкомнатных перегородок;
• для кладочных работ;
• для штукатурных работ;
• выравнивание поверхности пола;
• для установки теплоизоляции.

Стандартные размеры

Со стандартными размерами арматурного материала вы можете ознакомиться в таблице ниже.

В таблице вы можете легко найти необходимые характеристики, например, вес кладочной сетки 50х50 составляет 1,1 кг. Но, если у вас нет под рукой компьютера с подключением к интернету или вы предпочитаете делать расчеты самостоятельно, этот параметр материала вы можете рассчитать по формуле.

Вычисление веса

Расчет выполняется в 2 этапа:

• Находим объем 1 метра материала. Показатель = 1 метр х (0,785 х D х D)
• Рассчитываем искомый параметр. Масса устанавливается перемножением удельного показателя – 7850 кг/м3 на показатель объема.

Пример расчета

Рассмотрим, как использовать предложенную формулу на практике. Например, нам нужно рассчитать вес материала для армирования с диаметром поперечной и продольной проволоки в 0,012 метра. Итак, объем составляет: 1 х (0,012 х 0,012 х 0,785) = 0,00011304 м3. Теперь можно рассчитать массу: 0,00011304 х 7850 = 0,887 килограмма. Если таблица под рукой, целесообразно сверить результаты для точности.

Расчет стоимости арматурной сетки

Чтобы рассчитать цену закупки изделия для армирования, полученный вес умножается на стоимость килограмма, представленную продавцом. В результате вычислений вы получаете искомое значение. Так путем простых решений можно оперативно определить необходимое количество арматуры для выполнения конкретных работ, совершить покупку в точном объеме и не переплатить за транспортировку. Актуальный комментарий на данную тему можно посмотреть на видео

Стандартное и нестандартное исполнение

Кроме вышесказанного следует понимать, что некоторые производители изготавливают материалы для армирования нестандартных размеров. В этом случае для определения веса потребуются более сложные формулы, поэтому такие расчеты лучше доверить специалистам или воспользоваться электронными математическими таблицами. Так же некоторые производители выпускают материал для армирования с антикоррозионными покрытиями. Он имеет не только более долгий срок службы, но большую массу. Например, стержни с оцинковкой будут весить больше, в сравнении с обычной продукцией. В таких случаях следует использовать информацию из спецификации изделий.

Универсальный металлический калькулятор веса стали позволяет быстро и точно рассчитать вес металлопроката конкретных марок. В металлокалькуляторе можно рассчитать вес стали, чугуна, алюминия, латуни, бронзы, меди, магния, титана, никеля, цинка, а также самых различных сплавов на основе этих и других металлов.

Наружные инженерные сети — это один из наиболее сложных этапов строительства, требующий особого внимания,то без чего не может обойтись ни одна жилая постройка.

Калькулятор, с помощью которого Вы можете произвести расчет объема земляных работ.

Для определения теоретического веса сетки есть автоматические средства, такие как калькулятор веса сетки. Он поможет быстро посчитать вес кладочной, сварной сетки, сетки рабицы и проволоки.

С помощь данного калькулятора вы можете произвести расчет веса и стоимости прямоугольной арматурной сетки. Другими словами, задав диаметр арматуры, длину и ширину сетки, шаг арматурных стержней в том и другом направлении, вы можете узнать отступы и количество стержней в обоих направлениях, а также массу, длину сетки.

Программа - конвертер UnitConverter позволяет перевести однотипные величины в форматы разных стран и стандартов.
Калькулятор содержит 28 категорий величин и 1194 единицы измерения.

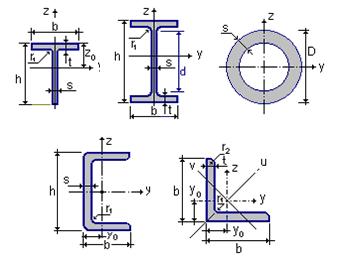

Сортамент металлопроката — каталоги поставляемых заводами листов и профилей (уголки, двутавровые балки, швеллера, трубы), в которых указаны размеры, массы и геометрические характеристики.

Программа предназначена для выполнения теплотехнического расчёта многослойных ограждающих конструкций и проверки теплотехнических характеристик многослойных конструкций.

Расчетные площади поперечных сечений и масса арматуры. Сортамент горячекатаной стержневой арматуры периодического профиля, обыкновенной и высокопрочной арматурной проволоки. Справочник.

Калькулятор расчета бетона поможет строителю без сложных арифметических действий вывести точное количество бетонной смеси, необходимой для тех или иных работ.

Трубный калькулятор для расчета веса трубы. Варианты расчета для круглой квадратной и прямоугольной труб из различных металлов. Материалы: углеродистая сталь, дюралюминий, титан, медь, латунь, свинец, золото и другие.

WinDjView - это быстрая и удобная программа для просмотра файлов формата DjVu под Windows с вкладками для документов, непрерывной прокруткой страниц и расширенными возможности печати. Формат DjVu позволяет сохранять документы и картинки с высоким качеством в файлы малого размера. Утилита является кроссплатформенной программой и работает под управлением операционных систем Microsoft Windows и Mac OS X.

Вещь до недавнего времени невероятная — альтернативная программа для просмотра PDF, работающая без наличия в системе каких-либо продуктов Adobe. Маленькая, быстрая, способная. За последние годы программа стала вполне удобной в управлении и приятной на вид. Несмотря на редкие проблемы в отображении шрифтов, Foxit Reader один из лучших альтернатив продукту Adobe.

WinRAR - специальная компьютерная программа, осуществляющая сжатие данных в один файл. В результате ее работы получается архив для более легкой передачи или для компактного хранения файлов и папок. Программа WinRAR ежедневно используется миллионами людей во всем мире для экономии места на ПК и быстрой передачи файлов. Без него трудно представить повседневную работу с архивами. WinRAR осуществляет поддержку работы со многими форматами архивов при максимальной скорости работы и высокой степени сжатия данных.

Расчетная программа предназначена для проектирования инженерных систем различного назначения с использованием в конструкции технической изоляции «K-FLEX», покрывных защитных материалов и комплектующих, основываясь на требованиях, содержащихся в нормах технологического проектирования и других нормативных документах.

Стальная арматурная сетка чаще всего используется для укрепления различных конструкций. Она производится из металлической нити разного диаметра, может иметь дополнительную защиту от коррозии. Небольшой удельный вес арматурной сетки упрощает ее монтаж и транспортировку.

Качество данной продукции

Характеристики сварных сеток зависят от их предназначения:

• кладочные и дорожные;
• укрепление теплоизоляции и стекла.

Используют проволоку с низким количеством углерода. Прутки разной длины сваривают контактной точечной сваркой. Защиту от коррозии осуществляют покрытием полимером или оцинкованием, которое проводится несколькими способами:

• оцинковка прутьев перед сваркой;
• электролитическим методом;
• горячее покрытие.

Арматура без оцинковочного слоя называется светлой.

На сварную сетку для стекла, теплоизоляции наносят рифление из 1 или 2 слоев.

Характеристики сварной металлопродукции, согласно техническим условиям 14-4-1284-84

Масса рассчитывается в зависимости от размера ячейки, расстояния между осями проволоки, наличия оцинковки:

Таблицы перевода площади сетки в массу

Арматурная металлопродукция используется для таких целей:

• армирование железобетонных изделий;
• укрепление берегов;
• армирование дорожного полотна;
• в домашнем хозяйстве (изготовление ограды для птицы);
• ограждение территорий.

Масса 1 квадратного метра металлоизделия зависит от длины, ширины ячеек, площади сечения прутка, удельного веса материала. Значение размера Ø прутка колеблется от 0,5 до 8 мм.

Форма выпуска изделий из арматуры сварной:

• рулоны;
• карты;
• панели.

Размеры арматурной сетки зависят от формы выпуска. Изделия в картах достигают в длину 6 м. Максимальная ширина - 2 м, минимальная – 35 см. Панели двухметровые имеют ширину 2,5 м. Рулоны выпускают шириной 0,2–2 м, длиной 15–118 м.

Размеры окошек зависят от предназначения, бывают 6*6–20*20 см. Есть прямоугольные, с разными габаритными значениями.

Стандарт ТУ 14-4-1284-88

Продукция по этим техническим условиям производится с квадратными и прямоугольными окошками.

Из светлой, с большим размером ячейки, строят клетки для содержания птиц и пушных зверей. Ее используют для укрепления железобетонных сооружений, делая их прочнее. Но для этого металлосетка должна быть качественной. Не стоит использовать изделие, у которого точки сварки расположены не на каждой точке касания прутов, а через одну. Такая технология значительно снижает качество. Это может сказаться на безопасности.

Сварная арматура, согласно техническим условиям 14-4-184-93

Масса 1 квадратного метра металлоизделия при одинаковой толщине прута будет тем больше, чем меньше размер стенки ячейки:

Примечание:

• С – светлый тип.
• О – оцинкованный тип.

Для строительных работ используются прутки диаметром 0,6, 0,8 и 1 см. Чем выше нагрузка на конструкцию, тем прочнее должна быть сетка, тем больше диаметр проволоки.

Размер ячейки зависит от укрепляемого материала. Чтобы закрепить кирпичную конструкцию, достаточно длины стенки в 5 см. Для цементной стяжки этих показателей будет недостаточно, нужно использовать разметку поменьше.

Металлопродукция ВР-1 из арматуры В500С

Расчеты произведены при раскрое 2000*6000 мм:

Арматурную продукцию используют как основание под мраморную кладку. Она делает конструкцию прочнее, долговечнее, препятствует образованию трещин.

Для ограждения участков желательно брать оцинкованную продукцию, которая не поддается воздействию погодных факторов, поэтому намного долговечней, имеет лучший внешний вид.

Таблица сравнения класса В500С с арматурным прокатом других классов

Узнать массу 1 метра металлоизделия из арматуры можно по формуле 0,785d 2 , где d – диаметр металлической нити, 7850 – удельный вес проволоки в кг/м 3 .
