Здравствуйте, дорогие читатели блога. Сейчас на улице замечательная погода, а у меня прекрасное настроение. Сегодня я хочу вам рассказать о том, как можно изготовить качественные печатные платы в домашних условиях .

]Вообще метод изготовления печатных плат с помощью лазерного утюга не сложен. Его суть заключается в способе нанесения защитного рисунка на фольгированный текстолит.

В нашем случае защитный рисунок мы сначала с помощью принтера выводим на фотобумагу, глянцевую ее сторону. Затем в результате нагрева утюгом, размягченный тонер прижаривается к поверхности текстолита. Подробности сего действа читайте далее…НО в следующих статьях вас ждет еще более полезная информация из области радиолюбительских технологий так что обязательно подпишитесь.

Итак приступим.

Для изготовления платы по технологии ЛУТ нам понадобится:

1. фольгированный текстолит (одно- или двухсторонний)
2. лазерный принтер
3. ножницы по металлу
4. глянцевая фотобумага (Lomond)
5. растворитель (ацетон, спирт, бензин и т.д.)
6. наждачная бумага (с мелким абразивом, нулевка вполне подойдет)
7. сверлилка (обычно моторчик с цанговым патроном)
8. зубная щетка (очень нужная вещь, не только для здоровья зубов)
9. хлорное железо
10. собственно сам рисунок платы нарисованный в Sprint-Layout

Подготовка текстолита

Берем в руки ножницы по металлу и вырезаем кусок текстолита по размеру нашей будущей печатной платы. Раньше я резал текстолит ножовкой по металлу, но это, оказалось, по сравнению с ножницами не так удобно, да и пыль текстолитовая очень докучала.

Полученную заготовку печатной платы хорошенько шкурим наждачной бумагой — нулевкой до появления равномерного зеркального блеска. Затем смачиваем кусочек ткани ацетоном, спиртом или каким еще растворителем, тщательно протираем и обезжириваем нашу плату.

Наша задача очистить нашу плату от окислов и «потных рук». Само собой после этого стараемся руками нашу плату не трогать.

Подготовка рисунка печатной платы и перенос на текстолит

Нарисованный заранее рисунок печатной платы, мы распечатываем на фотобумагу. Причем в принтере отключаем режим экономии тонера, а рисунок выводим на глянцевой стороне фотобумаги.

Теперь достаем из-под стола утюг и включаем в сеть, пускай нагревается. Свежераспечатанный лист бумаги ложим на текстолит рисунком вниз и начинаем проглаживать утюгом. С фотобумагой, в отличие от кальки, подложки от самоклейки церемониться не нужно, «елозим» утюгом до начала пожелтения бумаги.

Здесь можно не бояться передержать плату, или переборщить с давлением. После берем этот бутерброд с прижаренной бумагой и несем его в ванную. Под струей теплой воды подушечками пальцев начинаем скатывать бумагу. Далее берем в руки заготовленную зубную щетку и хорошенько проходим ею по поверхности платы. Наша задача содрать белый меловой слой с поверхности рисунка.

Просушиваем плату и под яркой лампой хорошенько проверяем.

Зачастую меловой слой сдирается с первого раза зубной щеткой, но бывает, что этого оказывается недостаточно. В этом случае можно воспользоваться изолентой. Белесые волокна налипают на изоленту оставляя нашу платку чистой.

Травление платы

Для приготовления травящего раствора нам понадобится хлорное железо FeCL3.

Этот чудо порошок в нашем радиомагазине стоит около 50р. Наливаем в неметаллическую посудину воды и засыпаем туда хлорного железа. Обычно на три части воды берут одну часть FeCL3. Далее погружаем в посудину нашу плату и даем ей время.

Время травления зависит от толщины фольги, температуры воды, свежести приготовленного раствора. Чем горячее раствор, тем быстрее пройдет процесс травления, но в тоже время в горячей воде есть вероятность повредить защитный рисунок. Также процесс травления ускоряется при помешивании раствора.

Некоторые приспосабливают для этого «бульбулятор» от аквариума или же крепят вибромоторчик от телефона. Вытравленную плату вынимаем и промываем под струей воды. Травящий раствор сливаем в баночку и прячем под ванну, главное чтоб жена не увидела.

Этот раствор нам еще потом пригодится. Вытравленную платку очищаем от защитного слоя тонера. Я для этого применяю ацетон, но вроде как спиртом или бензином тоже не плохо получается.

Сверление платы

Вытравленная и очищенная плата нуждается в сверловке, так как не всегда есть возможность применения поверхностного монтажа. Для сверления платы у меня припасена небольшая сверлилка. Она представляет собой моторчик типа ДПМ с насаженным на вал цанговым патроном. Брал я его в радиомагазине за 500р. Но думаю можно применить для этого любой другой моторчик, например от магнитофона.

Сверлим плату острым сверлом, стараясь сохранять перпендикулярность. Перпендикулярность особенно важна при изготовлении двусторонних плат. Кернение отверстий под сверловку нам не требуется, так как отверстия в фольге образовались при травлении автоматически.

Проходимся по плате шкуркой нулевкой, снимая заусенцы после сверловки, и готовимся к лужению нашей платы.

Лужение платы

Я стараюсь залуживать свои платы, и делаю это по нескольким причинам:

• Залуженная плата более стойка к коррозии, и через год вы не увидите следов ржавчины на вашем устройстве.
• Слой припоя на печатном рисунке увеличивает толщину токопроводящего слоя, так снижается сопротивление проводника.
• На предварительно залуженную плату легче напаивать радиодетальки, подготовленные поверхности способствуют качественной пайке.

Обезжириваем плату и очищаем от окисла. Воспользуемся ацетоном, а затем буквально на секунду обмакнем в раствор хлорного железа. Порозовевшую плату обильно красим флюсом. Далее достаем паяльник помощнее и, набрав небольшое количество припоя на жало, быстрыми движениями проходимся по дорожкам нашего печатного рисунка. Остается только пройтись немного наждачной бумагой по рисунку, и получаем в результате красивую, блестящую платку.

Где можно приобрести

Где же можно купить фольгированный текстолит? Да впрочем не только текстолит но и другие инструменты для радиолюбительского творчества.

В настоящее время у меня нет с этим каких-то проблем, так как в моем городе есть несколько точек приличных радиомагазинов. Там я и текстолит покупаю и все что требуется.

Одно время, когда в моем городе не было нормального радиомагазина я все материалы, инструменты и радиодетали заказывал в интернет-магазине. Один из таких интернет магазинов где можно найти текстолит да и не только это магазин Десси , о нем я кстати даже .

Печатные платы на заказ

Бывают ситуации когда есть рисунок печатной платы но совершенно не хочется сталкиваться с технологическими заморочками а печатная плата ой как нужна. Или бывает, что и не против попробовать, постичь все таинства сего процесса но времени как на зло нет да и не известно к чему приведет (первый результат не всегда приближен к идеалу) В этом случае можно поступить проще, можно и получить качественный результат.

Так что ВНИМАНИЕ!!! Если вы заинтересованы в изготовлении печатных плат на заказ то обязательно читайте !

Ну что же, вот мы и познакомились со способом изготовления печатных плат своими руками в домашних условиях. Обязательно подпишитесь на новые статьи , потому, что дальше будет много интересного и полезного.

Кроме того относительно недавно появился еще один прогрессивный способ подписки через форму сервиса Email рассылок, этот способ примечателен тем, что каждый подписавшийся получает ПОДАРОК!!! , и этот подарок несомненно оценит любой радиолюбитель. Так что люди подписываются и получают приятные бонусы, так что добро пожаловать.

Так что создавайте свои устройства, делайте печатные платы , а технология ЛУТ будет вам в помощь.

С уважением, Владимир Васильев.

Предлагаю посмотреть хорошую подборку видеороликов по каждому этапу ЛУТ — технологии.

Занимаясь радиолюбительством в течение многих лет я изготавливал печатные платы разными способами. Рисовал лаком (помните те времена), резаком (простенькие платы) и т.д. В последнее время пользуется популярностью метод "Лазерного принтера и утюга" для переноса рисунка на фольгированый стеклотекстолит. По разным рекомендациям и статьям в Интернете я испытал практически все материалы, что рекомендовалось. Тонкая лощеная бумага от журналов, фотобумага, факсовая бумага, подложки от самоклеющейся пленки и даже бумагу для термопереноса на ткань. Вру, пищевую аллюминевую фольгу не испытывал.

Ни один способ не удовлетворял меня по причине, что результат был не стабильный (могло получиться с первого раза могло только с третьего-пятого). Лучшие результаты были получены на фотобумаге. Хуже на факсовой и на листах от журналов, да еще к тому же после "прокатки" утюгом ее приходилось отмачивать. Сильно это не напрягает по времени, но все же (10 мин в среднем). На бумаге для термо переноса на ткань получалось хорошо, но для снятия подложки требуется изопропиловый спирт, также очень точно надо было выставлять температуру утюга. Чуть ошибка - все брак. На подложках от самоклеющейся пленки тонер при печати отваливался от лощеной поверхности (не знаю какой гадостью они покрыты)

Все со вступлением покончено - приступаем...

Как ни странно, но вернемся к подложкам от самоклеющейся пленки (самоклеющиеся обои). В основном технология во многом идентична ранее описанному в разных источниках. Все дело в материале

Что нам потребуется:
1. Фольгированный текстолит (одно-двух сторонний, кому как надо)
2. Лазерный принтер (у меня дома HP1020)
3. Утюг - любой
4. Силит-Бэнкс - для очистки поверхности платы
5. Хлорное железо для травления платы (с другими составами не проверял типа "медный купорос-соль" и т.д.)
6. Тонкие сверла для сверления (это понятно)
7. САМОКЛЕЮЩЕЯСЯ ПЛЕНКА

Вот на пункте 7 остановимся подробней.
Идем на базар или в магазин, где продают обои и ищем дешевую китайскую пленку. Если посмотреть на подложку на которой лежит пленка можно увидеть сетчатый рисунок с буковками рисунками и циферками (у каждой марки по-разному). Так вот, нас интересует пленка, на подложке которой крупные цифры 333 . НАС ИНТЕРИСУЕТ ОНА И ТОЛЬКО ОНА . У нас рулон 10 метров шириной 50 см. стоит 100 рублей. Бывают также 777, 555, 556 и т.д. но оно нам не надо.
Вот снимок подложки

Дальше почти как всегда. Вырезаем (кому как удобней и чем удобней) кусок текстолита нужных размеров с запасом 1 см. с каждого края. На этих местах можно просверлить потом отверстия для совмещения двух слоев (если вы делаете двухстороннюю плату) Очищаем плату от загрязнений. Я не тру "шкуркой нулевкой", а использую Силит-Бэнкс (см. рекламу по телику). Наливаем немного Силита на поверхность платы и ждем. Если поверхность не очень грязная и не сильно окислилась, то хватает 1 мин. Плата на глазах становиться чистенькой и розовой. Если она у вас очень грязная, то ждем подольше или повторяем процедуру несколько раз. Промываем плату водой и несем сушить, За поверхность плату, куда будем переводить рисунок пальцами не брать, но если взялись, то страшного ничего нет, просто перед переносом протрите тампоном, смоченным в ацетоне
Для очистки хорош также "Комет" (см. рекламу по телику), но в порошке.

Вот подготовленная плата

Пока плата сушится, печатаем рисунок. Я рисую и печатаю на программе SprintLayout 4.0. У каждого свои предпочтения. Используйте то что больше нравится.

Вырезаем кусок пленки (саму пленку пока не отрываем) нужных размеров. Так как после отслаивания пленки подложка очень тонкая, принтер будет ее жевать. Поверьте мне - будет . Поэтому наклеиваем ее на лист обычной офисной бумаге. Приклеить надо так, чтоб после снятия пленки на верху осталось лощеная поверхность подложки Я использую несколько капель клея "Момент" в углах подложки и по центру длинных сторон.

Все у нас все готово для печати. Отдираем пленку.

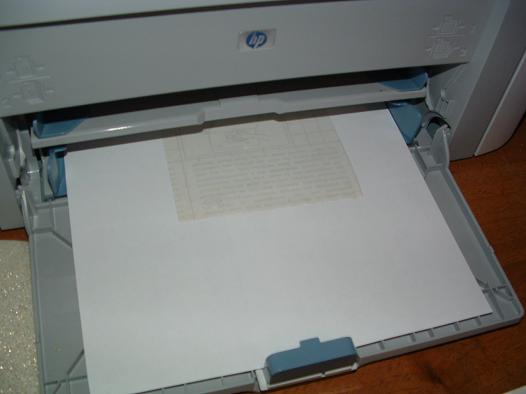

Вставляем "бутерброт" в принтер и печатаем. В установках принтера не забываем выставить максимум тонера. Вы понимаете о чем я.

Отпечатали? Смотрим как у нас там с рисунком. Именно на этом типе пленке, вернее подложке 333 у меня и перестал отваливаться тонер, на других сыпался - мама дорогая...

Включаем утюг (если еще не включили раньше) Температуру можно проверить так. Печатаем на обыкновенной бумаге, кладем тонером вверх на перевернутый утюг и смотрим. Тонер заблестел - все нормально, температуры хватает для расплавления.
Я вообще никак не настраивал, просто поставил на максимум и все.
На стол кладем фанеру (10мм) потом книжку не нужную или журнал из газетной бумаги, (помните, были такие) на книжку плату фольгой вверх

Из бинта или тонкой чистой тряпки делаем тампон. На снимке справа видно.
Подложку с рисунком НЕ КЛАДЕМ - во как.
Накрываем это листом офисной бумаги А4 и кладем утюг. Если плата больше чем поверхность подошвы утюга, то проглаживаем плату Достаточно 30-40 сек, чтоб плата разогрелась

Снова накрываем это листом офисной бумаги А4 и кладем утюг и начинаем гладить. Давить практически не надо, мы просто повторно подогреваем плату (она уже успела немного остыть). Тут уже и 15-20 сек достаточно, хотя я и больше держал Снимаем лист офисной бумаги.

Быстренько 20-30 сек разлаживаем тампоном из тряпки всю поверхность, особенно по краям платы. Растираем как вдоль, так и поперек - дорожки же у нас не в одном направлении нарисованы. Вот тут надо немного надавливать, как бы растирая по поверхности.
Примечание: кто боится за свои пальцы, могут надеть перчатки их ХБ ткани - плата то горячая.
Все, ждем пока плата остынет, чтоб ее спокойно можно было взять в руки.
Хватаем за кончик подложки и легонько отдираем ее от платы. Она практически отходит сама.
И вот он рисунок переведен

Смотрим, что все замечательно - радуемся!

Повторил лично сам раз 20, и ни разу ничего не отвалилось. 100% результат перевода. (ладно уговорили 99%)
Дорожки 0.2 у меня получились влет.
Вот готовая плата без сверления - ночь уже иду спать. Завтра просверлим

Прошу прощение за последний снимок, фотик не мой и блестящие поверхности снимает видите как. Поверьте там все ОК.
Дальше все как обычно.
Травим. Сверлим. Лудим. Обрезаем до нужных размеров. Паяем
Если все подготовлено (рисунок печатной платы, все материалы) весь процесс у меня занимает минут 20-25 вместе с травлением платы

В домашних условиях. Новичку сложно ориентироваться еще в мире, где нужно много всего что бы сделать простую плату, поэтому попытаюсь кратко и понятно рассказать как сделать плату не затратно и простенько. Итак, приступим к пошаговой инструкции.

Инструкция по изготовлению печатных плат

Рисунок платы

Фольгированный текстолит

Хлорное железо в продаже

Хлорное железо в кристаллах

Ванночка для травления

Ванночка для травления плат

Готовая самодельная плата

• 1. Понадобится для будущей платы текстолит, или стеклотекстолит.
• 2. Вырезаем аккуратно, предварительно разметив нужные размеры из куска, с небольшими припусками, я делаю примерно больше заготовку на 1 см, так лучше прижимать особенно малые платы потом, плюс еще часть уйдет на распилку, шлифовки и прочее.
• 3. После того как нужный кусок отрезан, берем наждачку покрупнее и проходимся ей по краям, чтобы не было зазубин, которые мешали бы прижатием.
• 4. Шлифуем мелкой наждачкой саму поверхность фольги аккуратно чтоб блестела.
• 5. Проходимся и смываем медную пыль после шлифовки растворителем 646 .
• 6. Ждем пока высохнет от предыдущего процесса, распечатываем на лазерном принтере на глянцевой бумаге то что есть с программы предварительно нарисовав дорожки и макеты какие требуются.
• 7. Проверяем то что напечатали, печатать надо с большим разрешением принтера, которое только возможно, и с выключенной экономии тонера.
• 8. Прикладываем заготовку, я приклеиваю края бумажным малярным скотчем, и утюжим с хорошим усилием минуты 2-3 разогретым утюгом с температурой 180-220 градусов в зависимости от того, какую температуру плавления имеет тонер.
• 9. Ждем пока остынет, не трогаем вообще ничего - остыть должно само собой медленно. Не надо ложить плату в морозилку, под вентилятор, за окно, в воду, тонер должен высохнуть как ему и полагается и только так надежно схватиться. Тут нужно время, как правило это 10-15 минут и надо запастись терпением.
• 10. Берем ванночку подходящих размеров, наливаем обычную прохладную воду примерно половину, кладем все это дело с бумагой после остывания, ждем пару минут и начинаем снимать и оттирать бумагу, действовать надо аккуратно, все делаю руками без подручных средств.
• 11. Берем такую же ванночку из пластика, не металла точно, хлорное железо (1-2 ложки на 200-300 грамм воды) разбавляем подогретой водой 40-50 градусов ждем пока смесь размешается как следует и перестанет активно пузырится.
• 12. Плату канцелярским двухсторонним скотчем приклеиваем к кусочку пенопласта от упаковочного материала, отправляем в плавание чуть покачав и хорошо дав промокнуть чтобы чуть притонула, и ждем, тут надо некоторое время.
• 13. Пока раствор свежий, травится печатная плата как правило 15-30 минут, после чего плату вытаскиваем, когда дорожки будут формы как в программе откуда печатали - и промываем под краном от остатков хлорного железа.
• 14. Берем ватку и ацетон - снимаем тонер который покрывал дорожки, хорошо прочищаем им чтоб не осталось и следа.
• 15. Шлифуем платку мелкой наждачкой от окислов и моем еще раз растворителем.
• 16. Все, можно покрыть раствором ЛТИ-120 и приступить к лужению.
• 17. После того как плата залужена, даем ей остыть и производим сверловку.
• 18. Проводим шлифовку обратной стороны, обрезку краев и придаем эстетически красивый и нужный вид и форму плате.

Радиолюбительская технология изготовления печатных плат в домашних условиях состоит из нескольких этапов.

Нанесение рисунка.

Раствор для травления.

Травление.

1. Нанесение рисунка при помощи лазерного принтера.

Подготовка чертежей печатной платы.

Вручную удобнее всего выполнять чертеж печатной платы в масштабе 1:1 на бумаге от самописцев (имеет клетку со стороной 2.5 мм, в "шаге" микросхем), если таковой нет, то можно "отксерить" школьную бумагу "в клеточку" с уменьшением в 2 раза, в самом крайнем случае можно использовать обычную миллиметровку. Дорожки со стороны пайки нужно рисовать сплошными линиями, а дорожки со стороны деталей (в случае двухстороннего монтажа) рисовать пунктирными линиями. Необходимо отметить, что располагаемые элементы должны быть в зеркальном отражении. Центры ножек элементов отмечаются точками, вокруг которых необходимо нарисовать паечную площадку. Для последующих действий, очень важно, какого размера Вы выбираете установочные площадки для элементов (обидно, когда при рисовании платы "в живую" или дорожка между площадками не проходит, или после пайки элементы выпадают вместе с площадками). Ширину дорожек следует выбирать исходя из того, чем вы будете рисовать плату, при использовании стеклянных рейсфедеров примерно 1.5 мм. После того как рисунок готов, нужно приложить чертеж к светящейся поверхости (например стекло окна) обратной стороной к себе и обвести пунктирные линии. Так Вы получите рисунок со стороны установки деталей. Далее необходимо вырезать чертеж листа бумаги, но с учетом "крылышек" для крепежа с каждой стороны (около 15 мм).

Подготовка стеклотекстолита и сверление.

Вырезать по размеру чертежа кусок стеклотекстолита. Снять заусеницы напильником. Наложите чертеж на плату, загните края бумаги и закрепите их на обратной стороне скотчем или (предпочтительнее) изоляционной лентой. Далее производится процесс сверления. Да-да, прямо по чертежу и без кернения. Важным условием того, чтобы сверло не повело, является его "свежесть". Впрочем чего ждать от конкретного сверла, можно понять, просверлив пробное отверстие на каком-нибудь обрезке стеклотекстолита. Лучшее решение этой проблемы - наличие соответствующего сверлильного станка, пусть даже и самодельного. Если применяется "моторчик со сверлом", как правило, лучше будущие отверстия "накернить". Все отверстия, включая и крепежные, сверлятся одним (наименьшим) диаметром. Далее необходимо проверить сверление на "просвет" так как обязательно найдутся непросверленные отверстия. Досверлить. После этого со стеклотекстолита очень аккуратно снимается чертеж платы (опасность представляют заусеницы от сверления). Далее производится рассверливание крепежных и остальных, больших по диаметру, отверстий.

После произведенных операций, производится зачистка поверхности платы мелкой шкуркой. Этот процесс необходим для удаления заусениц от сверления и для лучшего сцепления краски рисунка с поверхностью. По возможности не касайтесь зачищенной поверхности пальцами, чтобы не оставались жировые отпечатки. После зачистки необходимо произвести обезжиривание платы при помощи спирта (в крайнем случае ацетоном, но следить за тем чтобы не оставались белые порошкообразные разводы). После этого касаться пальцами можно только торцевых поверхностей.

Нанесение рисунка.

По поводу применяемой краски и технологии нанесения дорожек в своих кругах мы, конечно, немало спорили, но остановился я на описанном ниже. Вычерчивание производится нитрокраской, с растворенным в ней порошком канифоли (обеспечавает на какое-то время после высыхания пластичность для корректировки и не дает краске "отстать" в случае травления горячими растворами). Рисование производится стеклянными рейсфедерами (которые в наше время найти весьма проблематично). Кроме того, возможно применение в качестве краски, асфальтобитумного лака, растворенного до нужной кондиции ксилолом. Бутылки хватит очень надолго. Возможно изготовление рейсфедеров самому, при соответствующей тренировке, конечно. Для этого можно взять тонкостенную стеклянную трубку и растянув на пламени (над газовой плитой) сломать её посередине. Затем обломанный кончик "довести" на мелкой шлифовальной шкурке. Далее, разогрев над тем же пламенем, согнуть кончик до нужного угла. Сложно!? На самом деле не более 5 минут. Так же можно использовать для рисования и одноразовые шприцы. Лак набирается в одноразовый шприц (1-2 мл) и ставится тонкая игла. Иглу перед установкой необходимо обработать надфилем, так, чтобы края были ровные (убрать острый конец). Со стороны поршня можно вставить еще одну иглу для прохода воздуха внутрь шприца.

Перед тем как начать рисовать дорожки печатного монтажа, необходимо вычертить монтажные площадки для пайки элементов. Наносятся они при помощи стеклянного рейсфедера или остро заточенной спички вокруг каждого отверстия, диаметром примерно 3 мм. Далее необходимо дать им высохнуть. После этого нужно обрезать их при помощи циркуля до нужного диаметра (я применяю маленький циркуль-измеритель с резьбовым фиксатором расстояния (да простят мне это выражения чертежники-профессианалы, никогда не знал его настоящее название), одна из иголок которого обточена под плоский резец). Далее обрезанные излишки подчищаются шилом или скальпелем. На самом деле, я использую для этих процедур переработанную школьную готовальню. В результате получаются ровные круглые площадки одного диаметра, которые остается только соединить дорожками, согласно начерченному ранее чертежу печатной платы. Далее, после просушивания, рисуется вторая сторона. После чего производится корректировка дорожек и ошибок при помощи скальпеля. Причем следует отметить, чтобы выровнять край дорожки, нужно сначала обрезать кромку по линейке (лучше металлической), а затем удалить излишки выцарапыванием. Если подчищать дорожку сразу, то в зависимости от степени пересушенности краски, можно получить "сколы" еще хуже первоначальных. Проверьте соответствие рисунка на плате с рисунком на чертеже.

Изготовление травящего вещества.

Существуют различные составы для травления, фольгированного материала при изготовлении печатных плат.

Рецепт №1.

Для форсированного (в течение 4-6 мин) травления можно использовать следующий состав (в массовых частях): 38 %-ная соляная кислота плотностью 1,19 г/см 3 , 30 %-ный пероксид (перекись) водорода-пергидроль. Если перекись водорода будет иметь концентрацию 16-18%, то на 20 массовых частей кислоты берут 40 частей пер оксида и столько же воды. Сначала смешивают с водой перекись, а затем добавляют кислоту. Печатные проводники и контактные площадки следует защищать кислотостойкой краской, например нитроэмалью НЦ-11.

Рецепт №2.

В стакане холодной воды растворяют 4-6 таблеток перекиси водорода и осторожно добавляют 15-25 мл концентрированной серной кислоты. Для нанесения рисунка печатной платы на фольгированный материал можно пользоваться клеем БФ-2. Время травления в данном растворе приблизительно 1 ч.

Рецепт №3.

В 500 мл горячей (примерно 80 °С) воды растворяют четыре столовые ложки поваренной соли к две ложки растолченного в порошок медного купороса. Раствор приобретает темно-зеленую окраску. Готов к применению сразу после остывания (при термостойкой краске, см. выше, необязательно). Раствора хватает для снятия 200 см 3 фольги. Время травления около 8 ч. Если рисунок печатной платы выполнен достаточно теплостойкой краской или лаком, температуру раствора можно довести примерно до 50 °С, и тогда интенсивность травления увеличится.

Рецепт №4.

Растворяют 350 г хромового ангидрида в 1л горячей воды (60-70 °С), затем добавляют 50 г поваренной соли *. После того как раствор остынет, приступают к травлению. Время травления 20-60 мин. Если в раствор добавить 50 г концентрированной серной кислоты, то травление будет более интенсивным.

Рецепт №5.

В 200 мл теплой воды растворяют 150 г хлорного железа в порошке.

Приготовление хлорного железа.

Если нет хлорного железа в готовом виде (в порошке), то его можно приготовить самому. Для этого необходимо иметь 9%-ную соляную кислоту и мелкие железные опилки. На 25 объемных частей кислоты берут одну часть железных опилок. Опилки засыпают в открытый сосуд с кислотой и оставляют на несколько дней. По окончании реакции раствор становится светло-зеленого цвета, а через 5-6 дней Окраска меняется на желто-бурую-раствор хлорного железа готов к применению. Для приготовления хлорного железа можно использовать порошкообразный железный сурик. При этом на одну объемную часть концентрированной соляной кислоты требуется 1,5-2 части сурика. Компоненты смешивают в стеклянной посуде, добавляя сурик небольшими порциями. После прекращения химической реакции на дно выпадает осадок и раствор хлорного железа. Готов к применению

Травление и обработка платы.

Травление надо производить в пластмассовой (фото кювета) или фарфоровой (тарелка) посуде. Если плата небольших размеров, её удобно травить в тарелке. Глубокая тарелка выбирается так, чтобы плата не ложилась полностью на дно, а углами опиралась на стенки тарелки. Тогда между платой и дном будет пространство, заполненное раствором. Во время травления плату необходимо переворачивать и помешивать раствор. Если вам надо быстро протравить плату, подогрейте раствор до 50-70 градусов. Если плата больших размеров, то в крепёжные отверстия (по углам) вставьте спички так, чтобы они выступали на 5-10 мм с обеих сторон. Можно вставлять медную проволоку, но тогда будет большее насыщение раствора медью. Травите в фото кювете, помешивая и переворачивая плату. Работая с раствором хлорного железа необходимо соблюдать осторожность. Раствор практически невозможно смыть с одежды и предметов. При попадании на кожу, промойте содовым раствором. Фарфоровая тарелка легко отмывается от раствора и может применяться в дальнейшем по прямому назначению. По окончании травления слейте раствор в пластмассовую бутылку, он вам еще пригодится. Плату промойте в холодной проточной воде. Под тонкой струей воды снимите лак при помощи безопасного лезвия (счищать). Высушенную плату необходимо подчистить скальпелем от лишних соединений и расплывшегося лака. Если дорожки близко друг к другу, то можно расширить просвет скальпелем. После этого плата еще раз обрабатывается мелкой шкуркой.

Лужение платы.

О полезности данной процедуры можно и не писать. В противном случае можно остановиться и на предыдущей. Далее поверхности платы покрываются кисточкой жидким канифольным флюсом. Лужение производится очищенной от проводов луженой экранной оплеткой (белого цвета). Предварительно оплетка пропитывается канифолью и в небольшом количестве припоем (можно конечно и сплавом Розе, но это уже экзотика). Далее оплетка прижимается к поверхности дорожки паяльником и медленно равномерно (подбирается экспериментально) проводится по длине дорожки. Если все условия выполнены правильно, то в результате Вы получите ровную белую луженую дорожку. После того как все дорожки на всех сторонах обработаны, производится промывка платы спиртом. Промывка ацетоном нежелательна, так как припой с ацетоном дает со временем токопроводящее химическое соединение в виде белого налета по краям площадок и дорожек, а при достаточной плотности монтажа есть опасность ненужных гальванических связей. После промывки проводится сверление (очистка) отверстий для установки р/компонентов.

Плата готова к монтажу.

Печатные платы при помощи лазерного принтера.

Всё большую популярность у радиолюбителей приобретает способ изготовления единичных печатных плат с переносом рисунка с распечатки на лазерном принтере. Печатать лучше всего на тонкую мелованную бумагу - в ней меньше ворс, хороший результат получается на листах журнала "Стерео&Video", а также подложках "самоклеек" и термобумаге для факсов (сторону подобрать экспериментально). В лазерных принтерах следует включить режим максимальной подачи тонера (отключить "экономичный" режим, если он был включен, контраст - на максимум и т.д.), а также использовать тракт с минимальным изгибом бумаги (такая опция есть в старых моделях HP LJ 2, LJ4 и др.). Рисунок платы должен быть "отзеркален", такая опция имеется в меню печати многих графических программ, например Corel Draw, Corel Photo Paint, а при печати из программ, не умеющих "зеркалить", необходимо применять вывод на Postscript принтеры, опция отзеркаливания у которых имеется в драйвере. Вместо вывода на лазерном принтере можно использовать ксерокопирование, но также в режиме с максимальной контрастностью и на термобумагу от факсов. При изготовлении двухслойных печатных плат для уменьшения термоусадки бумаги последнюю рекомендуется перед печатью изображения "прогнать" через принтер вхолостую (без печати рисунка). Кроме того, обе стороны должны быть на одном листе во избежание сильного рассогласования из-за разной термоусадки бумаги. Обезжиренная плата ложится медью вверх на ровную поверхность, сверху полученный отпечаток тонером вниз. Этот "бутерброд" со стороны бумаги прижимается утюгом (секунд на 20 - 30), разогретым до температуры глажения крепдешина (спросите у дам). Утюг должен расплавлять изображение, сделанное лазерным принтером, не сразу. То есть тонер при такой температуре должен стать из твердого вязким, но не жидким. Когда плата остынет, её нужно опустить в теплую воду, подержать там несколько минут. Как бумага раскиснет (будет видно), всё легко сдерется, остальное просто скатать пальцем. Вместо воды удалить бумагу можно серной кислотой. Если дорожки смазанные, вы неаккуратно снимали утюг или ставили холодный груз. Если дорожки где-то отсутствуют, утюг слишком холодный. Если дорожки стали широкими, утюг слишком горячий, или слишком долго грели плату. Если плата двухсторонняя, то сначала на просвет совмещаются бумажные распечатки обеих сторон, в любых свободных противоположных местах иголкой прокалываются два технологических отверстия, первая сторона платы "гладится" как обычно, потом сверлится по технологическим отверстиям тонким сверлом, а с другой стороны по ним же на просвет совмещается с бумажной распечаткой другой стороны. Травить можно и хлорным железом (для ускорения немного подогреть), и солянкой с гидропиритом. Всё это применялось даже на гетинаксе, никаких отслоений дорожек нет, нормально выполняются дорожки шириной до 0,8 мм, а при некотором опыте и до 0,5 мм. После травления тонер удаляется ацетоном, смывкой лака для ногтей или аэрозолем Flux Off. Сверлится, обрезается и так далее, как обычно...

Еще один способ нанесения рисунка на п/п при помощи лазерного принтера.

Изготовление п/п с помощью лазерного принтера и утюга процесс довольно утомительный, но даёт довольно хороший результат если немного потренироваться.

1 . Аккуратно клеим лист факсовой бумаги (глянцевой стороной вверх) на лист обычной (для компенсации недостатка жесткости факсовки). Зачем? Необходимо предварительно прогнать бумагу ч/з печку принтера/лазера - для усадки. Для спокойного протаскивания ч/з тракт достаточно термобумагу просто прогладить утюгом с чувствительной стороны.
2 . Бумага - взять основу от самоклейки, или термобумагу для факса однозначно термобумагу, причем подготовленную - сперва листы выгладить горячим утюгом до плоского состояния (при этом они станут тёмно-коричневым, затем синевато-серым), в таком виде сложить их для будущего употребления. перед выводом платы прогнать лист ч/з принтер - н-р, отпечатав пустую страницу. минимальный размер листа - ~6*12 см для HP 5/6L.
3 . Печатать - на максимуме жирности, зеркально. печать и перевод на заготовку могут быть с разницей до недели, больше не пробовал (это для тех у кого дома лазера нет).
4 . Заготовку взять с запасом по 3-5 мм с каждой стороны. фольгу - слегка зашкурить нулевкой и протереть. не должно быть всяких вредных налётов типа белого осадка от денатурата. Использую изопропиловый спирт или бензин "калоша" (aka "для зажигалок").
5 . Утюг - с нормальной, гладкой поверхностью. разогреть заранее. Температуру - для восковки надо тщательнее подбирать (у меня показометр на "иск.шелк"), иначе начнёт пропитка переноситься. для термобумаги - можно и выше.
6 . Пыли и всякой мелочи - быть не должно, ни на фольге, ни на бумаге.
7 . Сделать бутерброд - на ровную толстую фанеру (правда, у меня 3-х миллиметровка) положить кусок плотного картона, заготовку платы, сдуть пыль, рисунок, для термобумаги (она ж тонкая) - ещё и кусок в меру плотной бумаги, горячий утюг.
8 . Начинаешь елозить утюгом, прижимая с силой ~5..10 кг/кв.дм. елозижь минуты две, чтобы прихватилось.
9 . Очень слегка наклонив утюг, пару минут прикатываешь отдельные дорожки. Тут очень важно и не раздавить дорожки, и при том приварить их. Время от времени надо опускать утюг на всю плоскость, чтобы остальная часть не остывала. На термобумаге отчётливо видно разницу в приваренных и дефектных кусках.
10 . Ну ещё минуту гладишь для очистки совести и убираешь утюг. Бутерброд остывает и вспучиваются участки бумаги между дорожками. Остывания не дожидаемся, плату сразу под струю крутого кипятка.
11 . Теперь плату - под струю воды и кусочком мокрого поролона начинаешь стирать бумагу. Большими кусками или с сухой фольги сдирать её нельзя. С поролона надо почаще убирать комки бумаги. Берём бумагу за уголок и срываем. Уж затем пальцем / тряпкой / поролоном снимаем остатки.
12 . Новым кусочком губки стираешь ворс (насколько получится), смотришь влажный рисунок под лупой. если дефектов много, или они расположены в неудобных местах - см п.1, с вариацией параметров.
13 . Обратную сторону заклеить полосами широкого скотча, травим. Можно даже в кипящем FeCl3

Способ нанесения рисунка на п/п с помощью лазерного принтера

Я все делаю намного проще:
Беру заготовку и простую советскую стерку. Стеркой тщательно протираю всю плату. Снимаются все окисления. Можно на всякий случай и бензином протереть (но я этого не делаю, стеркой вполне достаточно). Потом беру термобумагу от факса и глажу ее утюгом. Она становится серо-фиолетовой. Вставляю эту бумагу в принтер (у меня HP 6L и никаких бумажек для жесткости я не клею, еще не разу не зажевал) и зеркально печатаю рисунок платы. Накладываю бумагу на п/п и начинаю елозить утюгом. У меня мощность стоит на 3/4 от максимальной мощности. Глажу минуты 3-4. Потом кидаю заготовку в горячую-теплую воду и жду минут 5, чтобы раскисла бумага. Потом губкой или пальцами скатываю бумагу с платы. Не берите за край бумаги и не сдирайте ее, дорожки могут оторваться вместе с бумагой! Просто скатывайте ее с платы. Далее - керню, сверлю, обрезаю и травлю. И плата готова.

Добрый день, друзья! Сегодня я вам расскажу, как изготовить печатную плату в домашних условиях. Есть несколько способов ее изготовления при помощи:

• Лака либо эмалевого маркера
• Лазерного принтера (лазерно-утюжная технология (ЛУТ))
• Пленочного фоторезиста

В данной статье я расскажу о "дедовском", первом методе, так как это самые азы и любой новичок должен пройти этот этап. Ручная разводка печатных плат не означает неопытность радио электронщика, хоть и существует множество технологий нанесения рисунка на фольгированный текстолит, более красивые и быстрые, но есть радиоэлектронщики старой закалки, которые относятся к изготовлению печатной платы, как искусству ручной работы и им плевать, что есть фоторезисты, лазерные принтеры и т.п.

Также данный метод изготовления печатной платы в домашних условиях полезен при изготовлении двухсторонней платы. При ЛУТ технологии сложно совместить две стороны из-за неточной сверловки отверстий, тогда-то и проще сделать разводку печатной платы в ручную, или только её вторую сторону.

Все выше перечисленные методы разводки печатной платы, не что иное, как способ нанесения рисунка на фольгированный текстолит. А принцип изготовления печатной платы в домашних условиях сводится к одному, это убрать лишнюю фольгу, а рисунок (дорожки) оставить.

Что нам потребуется:

1. Фольгированной текстолит
2. Бумага и ручка (карандаш)
3. Лак, эмаль, эмалевый маркер
4. Тара для травления платы.
5. Тонкое сверло (0,7..0,9)мм.

Сразу несколько слов о лаке. Использовать можно любой, можно для ногтей или цветной, чтобы было лучше видно. Когда я был совсем маленький, лет 20 назад, мой Отец разводил дорожки именно красным лаком для ногтей, которым пользовалась моя Мама. Можно использовать быстросохнущую эмаль. Я для разводки печатных плат использую цапонлак, продается он у нас в магазине радиодеталей, стоит копейки.

Сейчас в магазинах радиодеталей продаются эмалевые маркеры, очень удобная штука, для изготовления печатных плат в домашних условиях, стоит примерно 200 руб., хватает надолго. Толщина линии 0.8 мм. Вот пример моего маркера Edding 780.

Итак, для начала делаем разводку печатной платы на листочке миллиметровки или в клеточку, помечая точками отверстия под выводы элементов. Я всегда сначала закупаю все элементы, потом в зависимости от их размеров и исполнения делаю разводку. Можно не рисовать печатную плату в ручную, а развести в , потом распечатать на любом принтере, в том числе и струйном, как это сделал я.

При разводке печатной платы учитывайте относительно, какой стороны вы рисуете. При данном способе лучше рисовать относительно стороны, на которой будут находиться дорожки, а элементы с обратной стороны. Если рисовать относительно стороны, на которой находятся элементы, то придется рисовать зеркально. Возможно, вы ничего не поняли, это ерунда, все приходит с опытом. Попробуете, поймете!

Далее накладываем наш листочек с платой на отшлифованный, фольгированный текстолит и чем-нибудь острым (например, цыганской иглой) наносим метки для сверления отверстий. После чего сверлим отверстия тонким сверлом.

Потом я беру цапонлак или эмалевый маркер Edding 780 и рисую дорожки, срисовывая их с листочка. Данный этап наиболее простой и увлекательный.

Есть еще один вариант нанесения рисунка на фольгированный текстолит. Рисуется на прозрачной бумаге (калька) рисунок, далее аккуратно вырезается лезвием бритвы. Накладывается на текстолит и обрабатывается лаком. Короче говоря, как трафарет.

После того как лак засохнет, готовим раствор хлорного железа, для травления печатной платы, купить можно в любом радиомагазине. Как разводить раствор, написано на баночке, я обычно это делаю на глаз.

Все, опускаю плату в раствор и зубной щеткой потираю плату.

Через некоторое время, плату нужно вынуть из раствора хлорного железа и промыть в теплой воде.

Дорожки лучше облудить припоем, иначе медь очень хорошо окисляется. Далее впаиваем детали, вот и все, печатная плата в домашних условиях готова.
