Комфортная обстановка в доме – это не только красивый дизайн помещений и уютная мебель. Это еще и тепло. И обеспечить полноценный обогрев помещений, особенно в частном доме, поможет именно теплый пол. Однако не всегда есть возможность обустроить электрический подогрев, и люди нередко останавливаются на водяной системе подогрева. При этом, если нет варианта подключения ее к централизованной системе отопления, необходимо установить электрокотел для теплого пола. Осталось только определиться, какую модель выбрать и как ее установить.

Особенности работы напольного отопления без радиаторов, котлы для подогрева пола

О подогреве полов очень часто задумываются именно в зимний период года, когда так хочется передвигаться по помещениям босиком, но напольное покрытие настолько холодное, что это не представляется возможным. Вариант сделать его более приятным и комфортным тактильно – это укладка системы теплого пола.

Существуют разные системы обогрева полов – водяные, электрические, инфракрасные. И зачастую владельцы квартир и домов делают выбор в пользу первого варианта. Система будет состоять из магистральных труб, по которым циркулирует теплоноситель – горячая вода, а также котла, который эту воду греет.

На заметку! В новостройках часто подогрев пола может быть подключен к системе центрального отопления – в ней будут предусмотрены специальные отводы для подсоединения труб нагревательной системы. Но в частных домах, а также квартирах старого фонда, подключение к отоплению невозможно, поэтому здесь есть два варианта – использование других систем подогрева или же установка водонагревательного котла.

Котел нередко используется для обогрева помещений различного назначения – квартир и гаражей, домов и офисов. Это надежное устройство имеет приемлемые габариты и не опасно для использования в жилом помещении. Также оно имеет очень удобную систему управления температурой, что позволит контролировать микроклимат в помещении. Это даст возможность оставить агрегат без присмотра включенным на длительный период времени.

На заметку! Котел относится к автономной системе подогрева, он позволит сэкономить немало денежных средств, которые будут затрачены на обычный дополнительный обогрев помещения.

Однако специалисты не рекомендуют использовать для отопления помещения одну лишь систему теплого пола без радиаторов отопления. Дело в том, что для того, чтобы прогреть дом до комфортной температуры, придется разогреть полы не менее чем до +30 градусов, а это может негативно сказаться на напольном покрытии, также будет неприятно и человеку – передвигаться по таким полам горячо. Также за счет радиаторов воздух в комнате можно прогреть гораздо быстрее, чем системой теплых полов. Последние дольше разогреваются даже сами из-за того, что закрыты стяжкой, которую тоже нужно прогреть.

На заметку! Эффективно и экономно работать на малой мощности могут только электрические котлы. Все остальные будут сжигать слишком много топлива для поддержания низкой температуры, а это невыгодно.

Котел электрический — это уют вашего дома

Именно поэтому система теплого пола должна подогревать лишь поверхность пола, остальное помещение должно греться за счет радиаторов. И, тем не менее, для правильной и экономной работы оборудования стоит приобретать нагревательный котел.

Типы котлов для водяного подогрева полов

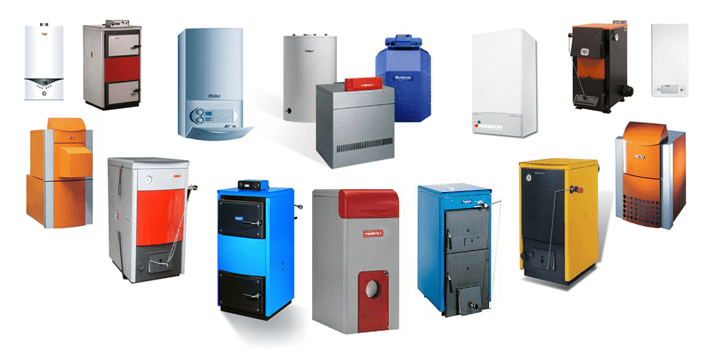

Котлов для подогрева теплоносителя, то есть воды, существует несколько типов. Они отличаются особенностями работы, установки и эксплуатации, а также типом топлива, за счет которого функционируют.

Таблица. Типы отопительных котлов .

Тип	Общая информация
	Такие котлы нагревают только теплоноситель (в нашем случае – воду). Чтобы они могли использоваться для чего-то еще, необходимо приобрести бойлеры, теплообменники и т. д.
	Котлы этого типа могут использоваться для подогрева воды и с целью отопления. Подогрев в таком агрегате возможен благодаря наличию теплообменника или бойлера уже непосредственно в самом устройстве.

Также котлы могут разделяться на две категории по месту установки. Они бывают настенные, напольные. Напольные, как правило, имеют большую мощность, чем подвесные. Но последние гораздо удобнее в плане установки и не такие затратные в обслуживании.

Котлы дизельные

В этом случае топливом выступает обычная солярка. Эти агрегаты производительны и очень эффективны, отличаются абсолютной автономностью, то есть не зависят от того, подключены ли они к каким-либо коммуникациям (газовым, электрическим сетям и т. д.). Они просты в монтаже, легки в эксплуатации и имеют высокие показатели КПД при небольшом расходе горючего.

дизельные котлы отопления

Котлы на твердом топливе

Топливом для этих агрегатов служат дрова, топливные пеллеты. Принцип работы напоминает сжигание дров в обычной печи. Но при этом сгорание происходит при высоких температурах (от +250 градусов) и без доступа воздуха. Нагрев теплоносителя происходит за счет выделения горячего дыма во время сжигания топлива.

В жилых помещениях такие котлы применяются редко, обычная сфера их использования – производство, сельское хозяйство. Эти агрегаты в доме требуют постоянного внимания, а также подгрузки топлива, что усложняет эксплуатацию.

На заметку! Если у котла камера, где сгорает топливо, закрытого типа, то он может быть установлен где угодно. Для оборудования с камерой открытого типа необходимо подыскивать в доме отдельное помещение для монтажа.

твердотопливные котлы отопления

Котлы газовые

Догадаться нетрудно, что этот тип котлов работает на газу. Корпус этих устройств обычно изготавливается из чугуна или стали, от чего будет зависеть срок службы и простота монтажа. Стальные котлы гораздо легче чугунных, они имеют небольшие габариты и легко ремонтируются. Однако срок эксплуатации у них ниже. Именно поэтому чугунные агрегаты стоят дороже, так как отличаются повышенными показателями надежности. Устройства могут работать как на магистральном газе, так и на сжиженном из баллонов. Довольно экономны, а для подогрева одних лишь полов можно взять маломощную установку.

Для подключения к системе теплого пола эти котлы не рекомендованы. Причина проста – они, конечно, в состоянии поддерживать температуру воды на невысоких показателях (около +45 градусов), но ведь на самом деле рассчитаны на подогрев теплоносителя не менее +80 градусов. Из-за этого КПД котла очень сильно упадет (до 15%).

Но все же есть вариант использования газового котла для работы с системой теплого пола. Для этого придется использовать узел смесительный, оборудованный специальным распределителем и циркуляционным насосом. Однако это увеличит и затраты на приобретение оборудования и его монтаж.

На заметку! Кстати, это же и относится и к другим типам котлов, за исключением электрических агрегатов.

Котлы на электричестве

Эти агрегаты, работающие на электрическом токе, могут применяться в любых сферах и лучше всего подходят для подключения к системе подогрева пола. Подключение этого котла просто, несмотря на кажущуюся сложность. Такие агрегаты позволят организовать низкотемпературный подогрев – такой, какой и нужен для теплого пола – за счет возможности регулировки температуры исходящего потока теплоносителя.

На заметку! Чем выше показатели теплоизоляции в помещении, тем меньшей мощности придется приобретать котел.

На фото — электрический котел отопления

Как рассчитать мощность котла для водяного отопления?

Рассчитывать мощность нужно для того, чтобы выбрать агрегат, который подойдет для обогрева полов. Этот показатель зависит от многих факторов, однако примерно его высчитать достаточно просто, исходя из того, что для отопления 10 м 2 площади кирпичного и хорошо утепленного дома с высотой потолков до 3 м потребуется всего 1 кВт мощности агрегата. Таким образом, удельная мощность будет равна 100 Вт/м 2 .

В среднем, температура теплоносителя должна быть около +70 градусов, в этом случае нужно увеличить мощность котла примерно на 20%. Также увеличение этого показателя должно осуществляться и при любой дополнительной нагрузке на агрегат. То есть, если будет использоваться еще и накопительный бойлер, то к мощности следует добавить еще около 30%. В случае если система подогрева полов будет действовать как дополнение к радиаторному отоплению, то его теплоотдача будет не более 50 Вт/м 2 .

Совет! Если в будущем будут увеличены площади обогреваемых помещений, то устанавливать котел нужно такой мощности, которая позволит отапливать и пристройки.

электрические котлы отопления

Критерии подбора котла

К сожалению, специально предназначенных котлов, к которым может быть подсоединена система теплого пола, нет. Есть, конечно, модели, в технических паспортах которых указано, что они могут работать в этом режиме, но в целом это лишь одна из функций оборудования.

Выбор оборудования для подогрева полов должен производиться по нескольким критериям:

• возможность регулировки подогрева теплоносителя и полов;
• мощность агрегата;
• вид топлива;
• совместимость с системой подогрева пола;
• высокая эффективность;
• простота в использовании, ремонте, обслуживании;
• система безопасности;
• производитель;
• простота монтажа.

Топливо каждый должен выбирать то, которое будет наиболее выгодным. В одних регионах дешевле всего осуществлять обогрев при помощи электричества, в других – газом.

Одним из важнейших параметров выбора котла обогрева является возможность его соединения с системой подогрева пола. Это необходимо для того, чтобы иметь возможность без ущерба для оборудования и бюджета установить температуру теплоносителя, который будет циркулировать. На подаче система обогрева должна выдавать всего +35-45 градусов, а на обратке – около +25.

На заметку! Если дом обогревается радиаторами, подсоединенными к котлу, от которого отходит и система подогрева теплого пола, то выбрать агрегат будет проще. Если же обогрев помещений будет производиться не за счет котла, то важно выбрать ту модель, что позволит установить низкую температуру подогрева пола.

Также важно оценить площадь помещения, в котором будет монтироваться система теплого пола, материалы, из которых выполнена его финишная отделка, а также параметры стяжки.

Какие котлы возможно совместить с теплым полом?

Самый лучший вариант котла для обогрева полов – это электрокотел. Притом вне зависимости от того, ТЭНовый он, индукционный или электродный. Он обладает оптимальным КПД, даже работая на низких мощностях. В небольшом доме такое оборудование может подключаться в системе подогрева пола напрямую. В больших помещениях лучше произвести подключение при помощи специального распределительно-смесительного узла.

Котел работает автоматически и практически не нуждается в контроле со стороны человека. Он прост в монтаже и легок в обслуживании.

Также можно использовать и конденсатные газовые котлы, которые могут эффективно работать при небольшом подогреве теплоносителя. А вот обычные газовые агрегаты нуждаются в установке смесительного узла, в котором будут предусмотрены контролирующие элементы. Это отличный вариант для совмещения радиаторного отопления и системы теплого пола.

Твердотопливные и жидкотопливные котлы – вариант не лучший, хотя и они могут быть применены для организации системы подогрева полов. Для них необходима установка смесительного узла с термометрами, контролерами и прочим дополнительным оборудованием. Да и отладить нужную температуру с их помощью очень сложно – то выдают слишком горячий теплоноситель, то слишком холодный.

Совет! Чтобы справиться с этим, следует приобретать и устанавливать теплоаккумулятор. Но это – устройство не из дешевых.

Какая марка самая лучшая

Немаловажным фактором при выборе котла будет и марка, под которой производится оборудование. Производителей, которые поставляют отопительные котлы на рынок, существует довольно много. Ознакомимся с основными и самыми популярными из них, а также с марками котлов и их стоимостью. Акцент будет сделан на электрические котлы, так как именно они – оптимальный вариант.

Таблица. Производители котлов, характеристика оборудования и его стоимость.

Наименование модели	Страна-производитель и стоимость	Описание
	Германия, от 40 000 руб.	Это ТЭНовые настенные котлы различных мощностей. Экологичные источники тепла, которые используются для обогрева помещений различного назначения, в том числе и жилых. Имеется возможность подключения к любой системе отопления, а также монтируются и в системах закрытого типа. Модели просты в монтаже, требуют минимального количества дополнительных элементов.

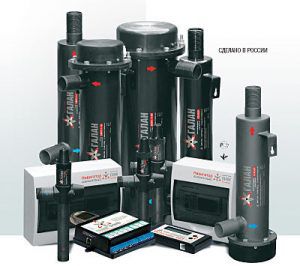

	Россия, 4 000 – 13 000 руб.	Электродные котлы, довольно надежные и экономные по сравнению с любыми ТЭНовыми агрегатами. Быстро окупаются и могут быть оптимизированы под различные уровни теплопотерь. Срок службы – около 30 лет. Это оборудование проточного типа, потому не требует согласования с надзорными органами. Нагревание теплоносителя происходит за счет его ионизации, нагрев производится без ТЭНа. Оборудование автоматизировано, что позволяет задать требуемую температуру и не следить за ним.
	Польша, от 25 000 руб.	Это ТЭНовые котлы, которые разработаны с учетом подключения системы теплых полов. Устанавливаются на стены, позволяют плавно регулировать мощность оборудования. Дают возможность настроить автоматическое включение. Температура может регулироваться от +30 до +85 градусов.
	Украина, от 30 000 руб.	Электродные котлы с высоким КПД (до 99,5%). Имеют расширительный бак, насос, гидрогруппу, монтируются на стены. Производительность тепла в зависимости от модели может варьироваться от 3,8 до 22 кВт. Позволяют задать температуру при помощи термостата. Предусмотрена система безопасности, отключающая оборудование в случае закипания воды.
	Украина, от 9 000 руб.	ТЭНовые настенные котлы. Работают без контроля со стороны человека. Имеют датчик протока, который выключит систему, если вода перестанет циркулировать.

Самыми популярными считаются агрегаты фирм Ferroli (Италия), Viessmann (Германия), РусНИТ (Россия), Dakon (Чехия). Самые дешевые – это, конечно, котлы российского производства. Импортные агрегаты обычно дороже отечественных минимум на 20%.

Инструкция по подключению котла к теплому полу

Шаг 1. Согласно правилам монтажа системы теплого пола, черновое покрытие закрывается слоем теплоизоляции, гидроизоляции, армирующей сеткой, к которой прикручиваются трубы для теплоносителя по схеме.

Шаг 2. На предназначенное ему место устанавливается электрокотел.

Шаг 3. Все трубы для теплоносителя подводятся к котлу.

Шаг 4. Производится установка и подсоединение к нему всех труб для теплоносителя и котла.

После этого путем заливки теплоносителя проверяется герметичность системы, а затем теплые полы заливаются цементной смесью (при этом теплоноситель должен находиться внутри труб). После высыхания стяжки системой подогрева можно пользоваться.

Проработав все возможные варианты, вы решили задействовать для обогрева дома водяные теплые полы. Остается выбрать и приобрести водогрейную установку для работы с этими полами, и тут возникает вопрос – как правильно подбираются котлы для теплого пола. Цель данной статьи – помочь с решением вопросов, связанных с выбором котла, обслуживающего систему напольного обогрева.

Критерии подбора котла

Специальных водогрейных установок, предназначенных для теплого пола, не существует. Правда, некоторые производители газовых агрегатов предлагают модели с режимом работы «теплый пол», но это лишь встроенная функция ограничения температуры воды. Дело в том, что в радиаторных схемах и напольном отоплении разная температура теплоносителя. В первом случае она достигает 95 ºС, а во втором – максимум 55 ºС, средняя же температура в контурах пола составляет 35-40 ºС. При режиме «теплый пол» автоматика теплогенератора ограничивает ее на уровне 45 ºС и получается, что котлы определенной мощностью работают совместно с напольным отоплением вполсилы, а это нерационально.

Обслуживать водяные теплые полы может котел любого вида, все дело в правильной его обвязке и подключении к отопительным контурам, чтобы тепловая мощность котла использовалась как можно эффективнее. Для начала определимся с критериями, по которым необходимо осуществлять подбор котельной установки, обслуживающей водяной обогрев пола:

• совместимость с системами напольного отопления;
• эффективность работы;
• удобство в эксплуатации и обслуживании;
• сложность монтажа.

В этот перечень не включена стоимость отопления, ведь каждый домовладелец стремится использовать для обогрева наиболее доступный по цене энергоноситель. Для кого-то это природный газ, кто-то подвозит дешевые дрова, а кому-то выгодно топить электричеством из-за того, что в доме установлен многотарифный счетчик электроэнергии. Поэтому наша задача – рассмотреть все возможные варианты, чтобы каждый мог сделать для себя разумный выбор котла для теплого водяного пола.

Степень совместимости отопительного оборудования с контурами напольного обогрева – это способность котла поддерживать невысокую температуру теплоносителя при достаточно большом его расходе. Если же это невозможно, то надо предусмотреть дополнительное оборудование, позволяющее снижать температуру воды и одновременно обеспечить расход с учетом мощности теплого пола.

Эффективность работы теплогенератора влияет на потребление энергоносителей, а удобство эксплуатации определяется временем, что уделяется домовладельцем отопительному оборудованию. Вот почему эти критерии нужно учитывать при подборе источника тепла, как и сложность монтажных работ и обвязки, влияющие на изначальные вложения денежных средств.

Сначала перечислим, а потом подробно рассмотрим все виды котлов для теплого водяного пола:

• электрические;
• газовые;
• твердотопливные;
• на жидком топливе.

Идеальным вариантом во всех отношениях является электрический котел независимо от его типа (ТЭНовый, электродный или индукционный). Затрачивая 1 кВт электроэнергии для производства 1 кВт теплоты, агрегат абсолютно спокойно поддерживает температуру теплоносителя на заданном уровне, ничуть не теряя в эффективности. При устройстве напольного обогрева в небольших домах теплогенератор можно подключать к контурам напрямую, установив на нем требуемую температуру.

Что касается больших коттеджей, то в этом случае электрические котлы для теплого пола присоединяются к системе через распределительно – смесительный узел, о нем будет сказано ниже. Агрегаты полностью автоматизированы и не требуют вмешательства в свою работу, а также частого обслуживания или чистки. Опять же, им не нужны дымоходы, что очень упрощает монтаж. Единственный недостаток – наличие необходимой электрической мощности сети, в остальном же электрокотел – это лучшее, что можно предложить для напольного обогрева.

Совет. Поскольку сама система подключения водяного теплого пола предполагает наличие электроэнергии для функционирования циркуляционного насоса, то при выборе источника тепла не стоит заострять внимание на его энергонезависимости. Без электричества здесь все равно не обойтись.

Газовые котлы

Теоретически теплогенераторы на природном газе могут поддерживать температуру воды на уровне 40-45 ºС, но теряют свою эффективность. Почему? Все просто: теплообменник установки рассчитывается исходя из нормального рабочего режима с температурой теплоносителя 80-90 ºС и разницей между подающим и обратным трубопроводом в 20-25 ºС. Тогда отопитель выдает декларируемую тепловую мощность. В нашем случае газовый котел для теплого пола должен обеспечивать среднюю температуру 40 ºС при разнице между подачей и обраткой 10 ºС. КПД агрегата неизбежно упадет на 10-15%, поэтому подключать газовый котел напрямую к теплым полам не рекомендуется.

Чтобы совместить газовое отопительное оборудование с контурами напольного обогрева без потери эффективности, нужно использовать смесительный узел с циркуляционным насосом и распределителем по помещениям. Как это сделать, отображает схема теплых полов с газовым котлом:

В главном контуре с котлом вода циркулирует с температурным графиком 80 / 60 ºС, побуждаемая насосом в котельной. Внутри всех контуров напольного отопления теплоноситель с графиком 40 / 30 ºС перемещает другой насос, а трехходовой клапан подмешивает в них горячую воду из внешней сети по мере необходимости. Такое подключение водяного теплого пола к газовому котлу позволяет надежно и экономично функционировать всей системе. При этом вмешательство в ее работу не требуется, что же касается монтажа, то здесь затраты будут выше, чем в ситуации с электрическим нагревателем.

Все сказанное выше в равной степени относится и к дизельным (жидкотопливным) агрегатам. По техническим характеристикам и степени автоматизации они близки к газовым, поэтому подключение теплого пола к котлу на солярке также осуществляется через смесительный узел, выполняющий функции распределения.

Твердотопливные котлы

Данный вид теплогенераторов требует постоянного внимания и обслуживания, а по совместимости с теплым полом они наиболее проблематичны. Исключение – котлы на пеллетах, но и к ним нужно наведываться чаще, чем к газовым или электрическим. Чтобы удерживать температуру теплоносителя во время горения дров хотя бы на уровне 60 ºС, автоматике приходится постоянно «душить» топку, ограничивая поступление воздуха, поэтому твердотопливный котел для теплых полов также будет терять в эффективности.

Чтобы этого избежать, правильнее всего задействовать в схеме буферную емкость большой вместительности или гидроаккумулятор. Тогда агрегат сможет целиком использовать теплоту сгорания дров, передавая ее воде в емкости, а напольное отопление возьмет из нее столько, сколько требуется. Тем самым можно увеличить и паузу между загрузками топлива. Ниже представлена схема подключения теплого пола к котлу, сжигающему разные виды биомассы:

Как видно из схемы, монтаж системы отопления от твердотопливного котла будет самым сложным и дорогостоящим, что нужно учитывать при выборе источника тепла.

Заключение

Из всего сказанного выше можно сделать вывод, что удобнее и дешевле всего поставить электрический отопитель, немного сложнее и дороже – газовый, а самый дорогостоящий и неудобный – это твердотопливный котел. Не стоит забывать и об устройстве «пирога» и основания теплого пола, что также стоит немалых денег. Как это окупится впоследствии – каждый домовладелец решает в своей жизненной ситуации.

Для обогрева жилища очень удобно и эффективно применять систему «теплый пол».

Она представляет собой змеевики, расположенные под покрытием полов.

Несмотря на всю комфортность этой системы, она является очень затратной.

Как рассчитать мощность котла

Для того, чтобы найти подходящий котел по мощности, нужно произвести расчеты теплопотерь. Для расчетов обычно принимают 2 кВт мощности котла на 10 м2 площади помещения высотой 2.5 м.

Газовый котел для «теплых полов»

Почему именно газовый котел нужно применять для обеспечения отопления «теплый пол»? Для этого есть несколько причин:

• Газ является доступным топливом.
• Газовые котлы очень удобны в эксплуатации.
• Возможность использования газовых котлов в квартире.

Но самая главная причина кроется в особенностях конструкции конденсационного газового котла. Чтобы стало понятно о чем идет речь, давайте рассмотрим 2 основных вида газовых котлов:

• Конвекционный газовый котел – это котел традиционной модели. В его состав входит один теплообменник. Нагрев происходит за счет выделения тепла при сгорании газа. Такой котел удобен, практичен, а также имеет невысокую цену.
• Конденсационный котел – это тот же конвекционный котел, только модернизированный. То есть он обладает всеми теми же качествами, но вдобавок имеет свои преимущества.

За счет дополнительного теплообменника (экономайзера) происходит дополнительный нагрев теплоносителя. Экономайзер располагается практически на выходе продуктов сгорания из котла. Нагрев происходит за счет скрытой энергии водяного пара, который присутствует в дымовых газах. Пар конденсируется на стенках теплообменника, тем самым передает свою энергию теплоносителю.

Таким образом, конденсационный котел имеет коэффициент полезного действия (КПД) на 15% больше, чем конвекционный.

Внимание!
Чтобы процесс конденсации водяного пара на стенках теплообменника происходил интенсивнее, нужно, чтобы вода в теплообменнике была как можно холоднее. Оптимальная температура не выше 400С.

Процесс конденсации и «теплый пол»

По инструкции, холодную воду нельзя подавать в работающий котел – это может пагубно отразиться на долговечности теплообменника, но это правило применимо только к конвекционным котлам. В случае с конденсационным котлом температурного перекоса не будет, так как холодная вода предварительно нагреется в экономайзере до оптимальной температуры. В основной теплообменник уже придет нагретая вода.

Если в конденсационный котел будет подаваться недостаточно остуженная вода, то он просто-напросто потеряет все свои преимущества, ведь пар не будет конденсироваться, а значит и не произойдет нагрев теплоносителя. Поэтому воду в обратной линии нужно как можно сильнее остудить. В этом нам и помогут теплые полы.

Отопление «теплые полы»

Получается, что при использовании конденсационного котла система отопления «теплый пол» не просто бесплатная, но и является необходимой для понижения температуры в обратной линии. Своего рода побочный эффект в работе системы основного отопления.

Особенности теплых полов

Если в змеевики под полом подать воду из радиаторов отопления, то полы нагреются практически так же, как и радиаторы – это слишком большая температура. Это и есть отличительная черта «теплых полов» от традиционного отопления. Их номинальная температура подачи должна быть в пределах 40-450С. Как же выполнить это условие?
Решение этого вопроса несет в себе очень даже простая конструкция. Ее название гидрострелка. Она представляет собой вертикальный накопительный бак. В этом баке собирается вода из прямой и обратной линий. По законам физики, горячая вода будет собираться в верхней части бака, а холодная в нижней.

Как установить газовый котел в квартире с теплыми полами

Монтаж газового котла лучше доверить специалистам. А если он производится самостоятельно, то нужно соблюдать все требования, указанные в инструкции. Обвязку котла нужно делать в соответствии с чертежом. Для соединения трубопроводов использовать только заводские детали и уплотнители.

Система отопления должна быть уже смонтированной, останется только правильно установить и соединить гидрострелку с одной стороны с системой отопления, а с другой стороны с котлом.

На заметку.
Для обеспечения равномерного распределения теплоносителя между отопительными контурами нужно установить 2 коллектора – один на прямой линии, а другой на обратной. На каждом выходе из коллектора установить запорную арматуру, чтобы была возможность отключения каждого отдельного контура.

Гидрострелка имеет несколько выходов, расположенных на разных уровнях по высоте:

• Самый верхний выход – это подача в систему основного отопления. Таким образом радиаторы являются потребителями воды с самой высокой температурой.
• Нижние выходы выдают теплоноситель с меньшей температурой, он отправляется на «теплые полы».
• Обратные линии «теплых полов» и радиаторов отопления врезаются в самую нижнюю точку гидрострелки, на том же уровне происходит забор остывшей воды на конденсационный котел.
• Для обеспечения более точного регулирования температуры на каждый контур «теплых полов» устанавливается свой циркуляционный насос, который автоматически регулирует скорость движения теплоносителя.

На рисунке подробно изображена схема отопления из нескольких отопительных контуров с применением гидрострелки и двух коллекторов.

Коллектора устанавливаются после гидрострелки на подаче и до нее на «обратке», если смотреть по ходу движения теплоносителя.

Самым оптимальным вариантом для обеспечения отопления с «теплым полом» будет газовый двухконтурный котел с принудительной тягой в подвесном исполнении.

Такая модель хорошо подойдет для частного дома средних размеров и даже в квартире. Останется лишь обеспечить вывод продуктов сгорания. Коаксиальная труба для газового котла с закрытой топкой заменяет традиционный кирпичный газоход. Поэтому установка агрегата возможна даже при отсутствии специального газохода.

Хозяев частных домов, предпочитающих системы напольного обогрева, нередко заботит вопрос, как выбрать котел для теплого пола. В действительности выбор не проблема, для теплоснабжения водяных греющих контуров подойдет любой отопительный агрегат, работающий на каком угодно виде топлива. Загвоздка заключается в другом – как правильно выполнить подключение того или иного теплогенератора. Тут следует учесть множество нюансов, о чем и пойдет речь далее.

Как выбирать котел?

Отопительный агрегат для частного дома хозяева обычно подбирают по выгоде от использования какого-либо энергоносителя из тех, что есть в наличии. Этот подход – правильный, его и надо исповедовать при выборе источника тепла для напольного отопления. То есть, подбирая подходящий отопитель, нужно учитывать следующие факторы:

• какой энергоноситель наиболее выгоден;
• какая необходима тепловая мощность;
• как в регионе проживания поставляется электричество, часты ли отключения;
• комфорт при эксплуатации, в том числе простота обслуживания;
• насколько легко будущий источник тепла стыкуется с контурами напольного обогрева.

В контексте данной статьи особый интерес представляет последний пункт. Дело в том, что ни один производитель не выпускает специальные котлы для теплого пола. В некоторых моделях газовых теплогенераторов можно встретить лишь функцию работы с водяными теплыми полами и не более того.

Основное отличие радиаторной системы отопления от напольных греющих контуров заключается в температуре теплоносителя. Для подачи в радиаторы вода греется максимум до 85 °С, в то время как в трубах водяных полов она не должна превышать 55 °С.

Оптимальный температурный график в системе обогрева полов составляет 35-45 °С на подаче и 25-35 °С в обратном трубопроводе. Если в отоплении дома участвует теплый пол и радиаторы, снабжаемые нагретой водой от одного котла, то на выбор теплогенератора это не влияет. Другой вопрос, когда батареи не предусматриваются, а котельная установка должна обслуживать только низкотемпературную напольную систему отопления.

Не всякий источник тепла способен поддерживать температуру теплоносителя 30-40 °С. Вопрос решается с помощью различных способов обвязки отопительного агрегата. Сложность стыковки зависит от разновидности применяемого котла для теплого водяного пола:

• газовый настенный или напольный;
• электрический;
• твердотопливный;
• автоматический пеллетный или угольный.

Насколько совместимы эти котлы с теплыми полами и как их правильно подключить, рассмотрим по отдельности для каждой из разновидностей.

Теплый пол от газового котла

Если ваше жилище газифицировано, то логичным будет выбор источника тепла, работающего на природном газе. Нужно лишь правильно подобрать его по мощности и сопоставить выбранную модель с условиями эксплуатации. При частых перебоях электроснабжения проще поставить напольный энергонезависимый отопитель с открытой камерой сгорания, чем покупать и эксплуатировать бензиновые либо дизельные электрогенераторы.

В Российской Федерации и Беларуси использование природного газа для обогрева жилища – один из самых выгодных вариантов в плане оплаты энергоносителей. В Украине ситуация иная, там цена газа настолько велика, что первое место по выгоде занимают твердые виды топлива – дрова, уголь и пеллеты.

Когда с подачей электричества все в порядке, то проще всего установить и подключить настенный газовый котел для теплого пола. Он хорош тем, что имеет собственный циркуляционный насос, расширительный бак, предохранительный клапан и сетчатый фильтр. В этом случае схема подключения тёплого пола очень проста: отопитель соединяется с распределительной гребенкой трубами напрямую, но с учетом таких нюансов:

1. На входе и выходе теплогенератора должны стоять отсекающие шаровые краны.
2. Вместительности встроенного расширительного бачка (обычно не более 10 л) должно хватать на обслуживание системы отопления. Произведите подсчет объема воды в трубах и сопоставьте с емкостью бачка. Если последняя меньше 1/10 части общего количества теплоносителя, то поставьте дополнительную расширительную емкость на обратном трубопроводе перед входом в котел.
3. Если конструкцией настенного отопительного агрегата не предусматривается встроенный расширительный бак, поставьте его отдельно на трубопроводе обратки, как сказано выше.

Ниже на схеме показано, как подключить теплый пол к настенному газовому котлу. Как видите, циркуляционный насос в системе отсутствует, поскольку задействован котловой агрегат. Распределительный коллектор без смесительного узла оснащен термоголовками типа RTL, подробнее о данном виде подключения водяных контуров рассказано в этой статье.

Расширительный бачок ставится, когда котловой слишком мал или отсутствует

Напольные газовые теплогенераторы, за редким исключением, не оснащаются насосами и расширительными баками. Поэтому его подключение осуществляется по аналогичной схеме, но с недостающими элементами в обвязке:

В закрытых системах, куда относятся и теплые полы, обязательно нужна группа безопасности

Когда необходимо произвести монтаж традиционной схемы, где теплый пол и радиаторы получают тепло от одного котла, подключение производится следующим образом:

Примечание. На схеме представлен способ обвязки с применением сервоприводов, действующих совместно с комнатными терморегуляторами. Отопитель можно подключить и без автоматики по такой же схеме.

Особенности работы напольного отопления без радиаторов

Начнем с того, что специалисты – практики не рекомендуют задействовать обогрев теплыми полами без поддержки радиаторной системы и вот почему:

1. Чтобы сообщить помещению достаточное количество тепла, придется поднимать температуру поверхности пола до 30 °С и выше, что уже некомфортно для проживающих в доме.
2. Батареи, оборудованные термостатическими вентилями, быстрее реагируют на изменения температуры в комнате, чем нагретые полы. Последние более инертны из-за массивности и теплоемкости стяжки.
3. Любые водяные котлы, кроме электрических, не могут работать эффективно в режиме минимального горения, когда нужно поддерживать низкую температуру теплоносителя. Представьте, что КПД газовых и твердотопливных агрегатов при этом падает на 5-20%, и подумайте, сколько топлива вы сожжете впустую.

Если газовый теплогенератор перевести в режим нормальной работы, выставив температуру нагрева воды хотя бы 60 °С, то горелка станет часто разжигаться и отключаться (появится так называемое тактование), поскольку системе напольного обогрева не требуется большое количество теплоты. Для отопителя такой режим непригоден, он может быстро выйти из строя.

Для нормальной совместной работы газовых и других котлов с отоплением теплыми полами, но без радиаторов, существует оптимальный выход – установка буферной емкости. Даже резервуар небольших размеров позволит избежать «тактования» агрегата, сжигающего природный газ.

Пример монтажа буферной емкости рассмотрим совместно с твердотопливным котлом, который при теплоснабжении напольного отопления без нее обойтись не может.

Подключение твердотопливного агрегата

Вы выбрали отопление своего дома дровами посредством теплых полов без подключения радиаторов? Приготовьтесь к значительным вложениям средств в обвязку твердотопливного котла, поскольку при таком раскладе без буферной емкости не обойтись. Причина в том, что дровяным отопителям необходимо куда-то сбрасывать тепло, иначе водяная рубашка агрегата может закипеть.

Более того, теплогенератор на твердом топливе не в состоянии нагревать теплоноситель всего до 40 °С, его минимальная рабочая температура составляет 55 °С. Если она будет ниже, в камере сгорания образуется конденсат, пагубно влияющий на металлические стенки. Даже в чугунном котле, не подверженном коррозии, из-за конденсата образуется слой налета, препятствующий эффективному сжиганию топлива.

Чтобы твердотопливный котел функционировал с максимальным КПД, а вы сжигали дрова с наибольшей выгодой, нужно поддерживать температуру теплоносителя на уровне 80-90 °С, что абсолютно не совместимо с теплыми полами. Значит, нужна буферная емкость - теплоаккумулятор.

Во время максимального горения дров излишек теплоты будет накапливаться в теплоаккумуляторе, а система напольного обогрева станет постепенно отбирать нужное количество с помощью смесительного узла, как это изображено на схеме:

На схеме условно не показаны отсекающие краны для теплоаккумулятора

По предлагаемой схеме можно подключать любой твердотопливный или газовый котел, это лучший из существующих вариантов, хотя и не самый дешевый. Таким же способом рекомендуется присоединять пеллетные и угольные автоматизированные теплогенераторы. Расчет и подбор объема используемого теплоаккумулятора – это отдельная тема, рассмотренная здесь.

Напольный обогрев с электрокотлом

Для работы с водяными контурами напольного отопления прекрасно подойдет любая разновидность электрических теплогенераторов:

• ТЭНовые;
• электродные;
• индукционные.

Бытовой электрокотел для теплого пола – самый простой и удобный вариант. Независимо от вида и конструкции эти отопители способны поддерживать в тепловой сети любую температуру без потерь эффективности. Поэтому им не нужны буферные емкости и сложные схемы подключения. Чтобы присоединить электроотопительный агрегат к гребенке греющих контуров, можно воспользоваться схемами, приведенными выше для газовых котлов.

Как правило, ТЭНовые электрокотлы производятся в настенном исполнении и комплектуются собственными насосами и расширительными баками. Более простые модели, а также индукционные и электродные генераторы тепла подключаются по аналогии с напольными газовыми котлами. В схему добавляются недостающие рабочие элементы, только вдобавок устанавливается электрический шкаф управления.

Пошаговая инструкция по установке и подсоединению электрокотла к водяному отоплению представлена в отдельной публикации.

Для успешной и продолжительной работы системы теплых полов допускается использовать любой котел из ныне существующих. Играет роль не тип отопительного агрегата, а правильное его подключение к распределительному коллектору напольного обогрева. Другие критерии выбора, такие как мощность, функциональность и разновидность энергоносителя подбираются по стандартному алгоритму.

Выбирая источник тепла и зная, чем чревата его стыковка с теплыми полами, вы сможете заранее подобрать оборудование и элементы обвязки. Это даст вам будущую картину финансовых затрат на монтаж, откуда рассчитывается окупаемость конкретной системы отопления.

Дважды подумайте, прежде чем внедрять напольное отопление без радиаторного. Если у вас высокие требования к дизайну интерьера комнат и вы не желаете видеть под окнами отопительные приборы, примените более современное решение – плинтусные конвекторы или встраиваемые в пол воздушные обогреватели.

Отопление дома или квартиры в зимнее время и расходы на него волнуют практически всех. Теплый водяной пол, смонтировать который можно самостоятельно, будет хорошим решением задачи. К котлу (или другой отопительной системе) подключаются трубы, по которым циркулирует горячая вода. Плюсы данной системы: низкие затраты электроэнергии и возможность самостоятельного регулирования температуры в помещении. Очень важно выбрать экономичный котел, максимально подходящий под конкретные условия. Самым важным показателем будет тепловая мощность отопительного оборудования.

Котлы для теплого пола

Котлы делятся на одноконтурные и двухконтурные котлы.

Одноконтурные котлы. Одноконтурные котлы в системе отопления обеспечивают только нагрев теплоносителя (возможен только обогрев помещения). Для расширения сферы применения одноконтурных котлов (обеспечение горячей водой) необходимы дополнительные устройства:

1. накопительные бойлеры (обеспечение горячим водоснабжением);
2. теплообменники;
3. смесительные узлы для контуров отопления;
4. и другое.

Двухконтурные котлы - устройства многозадачные: обеспечивают отопление и подогрев воды. Вторая функция выполняется благодаря оснащению котла встроенным проточным теплообменником или встроенным накопительным бойлером.

Разнообразие котлов по типу установки:

• напольные (мощность до 120 кВт) ;
• подвесные настенные (мощность до 35кВт).

Настенные котлы (чаще всего это устройства атмосферного типа) удобнее с точки зрения установки и требуют меньше расходов.

Для котла с закрытой камерой сгорания не нужна дополнительная площадь в виде отдельного помещения. Настенные котлы оснащаются циркуляционным насосом и другим оборудованием для котельной. Для введения в эксплуатации к нему достаточно присоединить отопительный трубопровод и трубы для горячей воды. Котлы со встроенными накопительными бойлерами на 100 л представляют собой готовую мини-котельную

Виды котлов для теплого водяного пола

Для обустройства теплого водяного пола используются котлы, работающие на газе, электричестве, твердом или жидком топливе. Каждый вид имеет свои преимущества. Наиболее экономичными являются газовые, а самыми автономными - дизельные.

Газовые котлы. Корпус газовых котлов может быть выполнен из стали или чугуна. Стальные агрегаты отличаются низким весом (примерно на половину легче чугунного при одинаковой мощности), малыми габаритами и хорошей ремонтопригодностью. Чугунные устройства более объемные и дорогие. Напольные газовые котлы современного поколения подходят для магистрального газа и для сжиженного. Малые габариты настенного газового котла позволяют размещение в любом удобном месте, а мощности 7-30 кВт хватает на небольшой коттедж.

Дизельный котел работает на солярке и отличается высокой эффективностью и производительностью. Во время работы оборудования отсутствуют неприятные запахи. Прочие преимущества данного вида котлов включают простоту монтажа, удобство обслуживания и управления, высокий КПД и малый расход топлива. Котлы жидкотопливные благодаря специальному режиму работы, основанному на плавном понижении температуры воды в условиях повышенной температуры окружающей среды, отличаются экономичностью и экологичностью.

Твердотопливные агрегаты для обустройства водяного теплого пола будут полностью автономным источником теплоснабжения. Они считаются хорошей альтернативой жидкотопливным, газовым и другим видам отопительного оборудования. Сжигание топлива происходит по такой схеме: дрова, уложенные на колосник, поджигаются. После этого закрывается дверь котла, и включается дымосос. Во внутренней камере котла на дрова воздействует высокая температура (250–750°С) без доступа кислорода. Происходит обугливание и выделение древесного газа, который обогревает тепловые носители. Сфера применения твердотопливных котлов: жилые и производственные помещения, объекты сельскохозяйственного назначения.

Электрические котлы подходят для объектов жилого и нежилого назначения, оборудованных водяным напольным обогревом. Система подключается к котлу с помощью специального оборудования и дополнительных устройств. На выбор мощности устройства влияет площадь помещения, его состояние и другие факторы. Наиболее оптимально мощность можно подобрать в помещениях с хорошей теплоизоляцией стен и потолков (например, в новостройках). Если есть хорошая теплоизоляция, то производитель для обогрева 150 кв.м площади считает достаточной мощность 12 кВт.

Для тандема «электрические котлы - теплые водяные полы», производители рекомендует следующие сочетания:

• площадь отопления 250-450 кв. м - мощность котла 36 кВт;
• площадь отопления 220-350 кв. м - мощность котла 30 кВт;
• площадь отопления 140-300 кв. м - мощность котла 12-24 кВт;
• площадь отопления до 70 кв. м - мощность котла около 6 кВт;
• площадь отопления до 30 кв. м - мощность котла 6 кВт.

Электрический или жидкотопливный котел?

Для сравнения двух видов котлов необходимо учитывать все факторы. Несмотря на дешевизну солярки в сравнении с электроэнергией, оценка всех затрат покажет реальную картину.

Первоначальные затраты на покупку оборудования и стоимость монтажа
Электрический котел - готовое к эксплуатации устройство. Жидкотопливный агрегат потребует дополнительных расходов на приобретение котла, навесной горелки, емкости для хранения топлива. Различие расходной части в 2,5 раза в пользу электрического.

Монтаж электрического котла обойдется в несколько раз дешевле, так как все необходимые элементы для управления и безопасности оборудования вмонтированы в его корпус. Жидкотопливное устройство нуждается в монтаже дополнительных приспособлений: дымовой трубы, бака для топлива, навесной горелки.

Эксплуатационные расходы
Для обслуживания жидкотопливного котла необходимы расходы (несколько сотен долларов в год) на регулярное обслуживание и чистку. Дополнительное неудобство связано с необходимостью постоянных заказов на подвоз топлива. Электрические котлы не требуют перечисленных операций.

Тем не менее, электрические устройства тоже имеют недостатки.

1. Для работы котла необходимо несколько десятков киловатт энергии (1 кВт на 10 м2 площади. Высота потолков до 3 м, а помещение при этом хорошо утеплено). Выделить такой объем электроэнергии возможно не на всех участках.
2. Стоимость электричества высока и возникают перебои с электроснабжением. Для подстраховки при частых перебоях с подачей электричества часто используют резервный твердотопливный котел.

Если водяное отопление делается в доме или квартире в черте большого города, то электрокотлы являются наиболее предпочтительными из всех видов. Связано это с жесткими экологическими требованиями и проблемами согласования.

Проанализировав ситуацию, можно выделить ряд преимуществ электрокотлов:

• невысокая стоимость;
• компактность и малый вес;
• простота монтажа, дымоход не нужен;
• безопасность (нет открытого пламени);
• простота эксплуатации;
• могут устанавливаться в любом помещении;
• сервисное обслуживание простое;
• экологичны: нет выбросов и запахов;
• бесшумны.

Параметры выбора котла

Отопительные установки в зависимости от характеристик обеспечивают различную теплоэффективность, подходят для определенной площади и условий эксплуатации.

1. Мощность. Требуемый параметр определяется площадью отапливаемого помещения и уровнем его теплоизоляции. Производитель указывает площадь, на которую рассчитан котел, при условии, что здание хорошо утеплено. Если же тепловые потери неизвестны, то необходимо выбирать котел, мощность которого рассчитана на обогрев площади на 25% больше реальной. Приобретать оборудование с избытком мощности нецелесообразно, так как будет происходить перегрев и поломка устройства. В случае установки котла в неотапливаемом помещении, необходимо для расчета мощности привлечь специалиста-теплоэнергетика.
2. Возможность управления мощностью. Газовые установки могут быть оснащены системой управления мощностью, а могут быть без нее. Для регулировки работы оборудования может использоваться авторежим или ручное управление. Автоматические системы управления более экономичные. В этом случае пользователь только задает необходимые параметры, а автоматика обеспечивает точность и плавность подачи газовой смеси к горелке. Также при использовании автоматики частота полного выключения горелки снижается, благодаря чему срок службы оборудования увеличивается.
3. Энергозависимость. Применение электроники в системе управления электрическими насосами для принудительной циркуляции повышает производительность котла, но одновременно зависит от стабильности энергообеспечения и снижает его автономность.
4. Тип нагрева воды. Если необходимо, чтобы котел (включая промышленное газовое устройство) обеспечивал не только отопительную функцию, но и производил подогрев воды для бытовых нужд, необходимо выбирать двухконтурную модель, которая подогревает воду в проточном режиме. Если необходима большая производительность, то нужно остановиться на накопительном варианте. Бойлеры могут быть встроенными в котел или автономными и подключаться к установке. Выносные модели могут иметь очень большой объем (несколько сотен литров), тогда как встроенные ограничены габаритами котла.

Рассчитать требуемую мощность теплового оборудования необходимо для правильного выбора котла. Примерная необходимая мощность для отопления загородного дома рассчитывается исходя из таких данных: чтобы отопить 10 м2. площади, необходим 1 кВт мощности, то есть принимается, что удельная мощность равна 100 Вт/м2.

Расчет довольно грубый, и подходит он для кирпичного дома с малыми теплопотерями: здание должно быть хорошо утеплено, потолки - высотой не более 3 метров, металлопластиковые окна с двойным стеклопакетом.

Для увеличения ресурса системы отопления и теплового запаса необходимо, чтобы температура теплоносителя была на уровне 65–75°С. Для этого мощность котла (в идеальных условиях) увеличивают на 20–25%.

При любой дополнительной нагрузке требуется увеличение мощности. В случае с обеспечением горячей водой с помощью накопительного бойлера необходимо добавить еще 30-40%.
Если в дальнейшем планируется расширение отапливаемой площади, обустройство водяного теплого пола, бассейн с подогревом воды, то котел необходимо приобретать сразу с мощностью, рассчитанной на дальнейшие изменения.

Если теплый пол планируется как элемент, дополняющий радиаторное отопление и увеличивающий комфорт проживания, то его теплоотдача считается не выше 50 Вт/м2.

Требования к установке газового котла

Требования к помещению:

• Для котельной необходимо отдельное нежилое помещение.
• Высота потолков в помещение не менее 2,2 м.
• Объем помещения из расчета 7,5 м3 на один котел.
• Площадь пола на один котел 4 м2.
• Дверной проем шириной от 80 см.
• Размер окна, определяется из расчета: на каждые 10 м2 площади - окно размером 0,3 м2.
• Обязательно присутствовать отверстие для притока воздуха (на 1 кВт мощности котла – 8 см2).
• Котел должен быть установлен на расстоянии не менее 0,1 м от стен, которые оштукатурены или отделка стен выполнена из негорючих материалов.
• Установка приборов у огнеупорных стен разрешается в случае их изоляции кровельной сталью, наложенной на лист асбеста толщиной минимум 0,3 см.

Требования к коммуникациям

• Характеристики электросети: однофазный ток, напряжение 220 В, ток 20 А. Устанавливается индивидуальный автомат защиты сети (АЗС). Обеспечивается заземление.
• На газовой магистрали монтируется запорный узел, для каждого котла свой.
• Подвод воды и возможность ее подключения к системам отопления и горячего водоснабжения (ГВС) здания.
• Канализация обеспечивает аварийные стоки из систем водоснабжения и бойлера.
• Параметры коммуникаций (давление газа в газовой магистрали, напор воды и т.д.) должны соответствовать нормативам госстандартов.

Автономное отопление в частном доме – это, пожалуй, наиболее оптимальный вариант, который с каждым годом становится все более актуальным для российского человека. Пользователь, выбирая такой способ обогрева, становится независимым от центрального отопления и сам решает, когда ему начать использовать тепло в собственном доме.

Виды

Все котлы подразделяются по некоторым критериям. Ниже представлены основные категории разделения.

По типу топлива

Газовые

Отличаются экономичностью и энергоэффективностью. Стоимость использования газа в данной конструкции агрегата мала по сравнению с другими источниками энергии, а КПД высокий.

Электрические

В использовании данные котлы намного проще, чем газовые. Однако стоимость самой конструкции выше. Нагрев водяного потока происходит за счет ТЭНов, электродов либо индукционных элементов. Из недостатков использования данного типа оборудования стоит выделить следующие позиции:

1. Высокая стоимость затраченных ресурсов.
2. Если, помимо теплого пола, в доме будут использоваться и радиаторы, то стоит заметить, что не всякие радиаторные системы позволят рационально использовать тепловую энергию. В данном случае использование чугунных и стальных батарей не рекомендуется. Наилучшим вариантом станет установка биметаллических или алюминиевых радиаторов.
3. Постоянная зависимость от электропитания. В случае сбоя электроснабжения пользователь может остаться без источника тепла.
4. Для оборудования с потребляемой мощностью от 9 кВт требуется трехфазная сеть 380В. В случае ее отсутствия необходимо получить разрешение, что не всегда возможно. Особенно это касается домов старой постройки.

Твердотопливные

Работа данного вида котлов обеспечивается за счет твердого топлива. В качестве него могут выступать дрова, паллеты, уголь и другие горящие материалы. Однако некоторые минусы такой категории оборудования делают его менее привлекательным источником тепла, нежели газовый вариант обогрева:

1. Для твердотопливных котлов всегда необходимо предусматривать полноценные дымоходы.
2. Данный вариант выполняется исключительно в напольном исполнении, а большие масса и габариты заставляют пользователя искать отдельное помещение.
3. При использовании такого оборудования необходимо иметь запас сухого топлива.
4. Необходимо постоянно закладывать топливо в топку.
5. Сухое топливо с каждым годом становится только дороже.

Дизельные

Работа такого агрегата осуществляется за счет солярки. Автономность самостоятельной работы – до нескольких месяцев. Существуют и минусы использования такого агрегата:

1. Пользователь при установке данного типа оборудования столкнется с проблемой поиска соответствующего помещения. Дело в том, что оно должно отвечать строгим требованиям.
2. Загустение топлива. Это может произойти, если теплоноситель остынет до +5 градусов. Чтобы уберечься от данного факта, необходимо предусмотреть теплоизоляцию трубопровода и фильтров. Также во избежание данной проблемы можно продумать обогрев системы.
3. Для жидкого топлива необходима специальная тара из пластмассы или стали.
4. Оборудование необходимо постоянно прочищать в связи с постоянным образованием сажи. Если этого не делать, то из-за отложений будет увеличиваться расход топлива.
5. При работе дизельной установки появляется сильный шум.

Комбинированные

Востребованный вариант котельного оборудования для частного дома, где наблюдаются перебои с поставкой топлива. Данный тип котлов имеет две топки, позволяющие использовать один из видов топлива, либо одну универсальную топку, с помощью которой можно использовать различные виды отопительных ресурсов. Основной минус такой установки – его высокая стоимость.

Разделение по способу размещения

Выделяют:

• Настенные. Такой вариант оборудования устанавливается на стену и требует достаточной прочности от покрытия. Например, стены из газобетона способны выдержать такие нагрузки. Этими котлами можно отапливать небольшие и средние площади.
• Напольные. Данный вид оборудования устанавливается исключительно на пол. Котел имеет крупные размеры и способен обогреть огромные площади.

По материалу теплообменника

Выделяют:

• С медным теплообменником . Такой вариант отопительного оборудования имеет компактные размеры и небольшой вес. Инерция системы отопления в данном случае мала, что позволяет автоматике моментально отвечать на запросы пользователя и реагировать на изменение температурного режима в помещениях. Это позволяет данному агрегату работать в экономном режиме. Однако для такого оборудования требуется наличие насоса для постоянного процесса циркуляции и во избежание перегрева воды.
• С чугунным теплообменником . Все изготовители при производстве котлов с таким элементом держит втайне состав чугуна, поскольку он определяет все необходимые лучшие качества. Но стоит заметить, что самые дорогие марки котлов с такими элементами снабжены серым чугуном, поскольку он имеет стойкость к перепадам температур и является пластичным материалом. Из положительных характеристик данного типа котлов можно отметить высокую жаропрочность и стойкость к коррозии. К минусам относятся инертность и огромные размеры.

• Со стальным теплообменником. Про данную категорию котлов можно сказать следующее:

1. Невысокая стоимость.
2. Легко поддается восстановлению.
3. Невосприимчивость к перепадам температур.
4. Имеет большие размеры.
5. Инертность.
6. Недолговечность.

• Из нержавеющей стали . В продаже встречается в конденсационных и дизельных котлах, однако не так часто, поскольку имеет высокий ценовой показатель. Имеет следующие характеристики:

1. Стойкость к высоким температурам.
2. Практически неинертен.
3. Антикоррозийность.
4. Долговечность.

• С силуминовым теплообменником. Котлы с таким элементом появились относительно недавно. Он представляет собой сплав силумина и кремния и применяется в основном в конденсационных агрегатах в литом виде. Основное его свойство – противостояние агрессивным качествам конденсата, который появляется в огромных количествах.

Разделение по типу камеры сгорания

Выделяют:

• С открытой камерой сгорания. Такое отопительное оборудование характеризуется работой за счет естественной тяги. Забор воздуха в таком котле происходит из помещения, а вывод продуктов сгорания осуществляется через дымоход.
• С закрытой камерой сгорания. В данном устройстве используется принудительная тяга. Она появляется за счет установленного вентилятора, который удаляет продукты сгорания через коаксиальную трубу. Коаксиальный дымоход представляет собой трубу в трубе. Наружная составляющая выполняет роль затягивания воздуха, а внутренняя – выхода отработанного материала.

Такой котел может быть использован в квартирах без выделения отдельного помещения.

Котлы с закрытой камерой сгорания подразделяются на два класса:

• Турбированные. Устройство имеет либо одну, либо две турбины, за счет которых происходит нагнетание воздуха и вывод отработанных продуктов. С помощью данного устройства происходит модуляция мощности горелки и корректировка интенсивности вращения вентиляторов.
• Конденсационные. Такой вид агрегатов основан на аккумуляции тепловой энергии, получаемой при образовании конденсата. Отличаются они экономичностью и высокой производительностью.

Разделение по количеству контуров

Выделяют:

• Одноконтурные. Такие модели предназначены для обогрева помещений.
• Двухконтурные. Данный вид котлов необходим для обеспечения дома теплом и горячей водой. Но в таких агрегатах можно встретить несколько вариантов исполнения теплообменников:

1. Сдвоенный. Данный элемент состоит из первичного и пластинчатого модуля. Первичный модуль – это трубка с ребрами, отвечает за подогрев воды для системы отопления; пластинчатый – это набор пластин, отвечает за воду для ГВС.
2. Битермический. Такой элемент состоит из двух трубок, вставленных друг в друга. Внутренняя часть выполняет функцию нагрева воды для ГВС, наружная используется для отопления.

Разделение по типу горелки

Выделяют:

• Одноступенчатая горелка. Такое устройство обычно устанавливается в энергонезависимых настенных газовых котлах с одним контуром. Оно выполняет функцию поддержания температуры теплоносителя.
• Двухступенчатое устройство. У такого устройства есть два режима работы: 30 и 100% мощности. Расход газа в таких агрегатах сокращается за счет плавного переключения между режимами работы. Устройство работает без остановок. При нагревании воды до требуемых параметров мощность посредством автоматики понижается до 30%.
• Модуляционное устройство. Мощность в таких устройствах регулируется за счет микропроцессорной электроники от 10 до 100%. Интенсивность процесса горения меняется, в зависимости от параметров отопительной системы.

Также котлы бывают энергонезависимыми. Отдельно отметим данную разновидность котлов. Встречаются только на газовом топливе. Отличаются отсутствием зависимости от электроэнергии. Вместо этого, в таких котлах используется механика, реагирующая на изменение параметров температуры теплоносителя.

Принцип работы

Газовое оборудование является одновременно и источником горячей воды, и приемником остывшего теплоносителя. Нагретый водный поток, выйдя из газового оборудования, циркулирует по системе теплого пола. Его температура постепенно снижается, отдавая тепловую энергию трубам.

После пройденного пути вода возвращается. Одна ее часть идет на подогрев, другая смешивается с новым горячим потоком для получения консистенции с заданными температурными параметрами.

Требования безопасности

Ниже описаны некоторые требования по безопасности использования газового прибора в доме:

• Для некоторых типов газового оборудования необходимо предусмотреть отдельное помещение.
• Для помещения с газовым оборудованием необходимо устройство газоанализатора.
• В помещении котельной не должно быть легковоспламеняющихся предметов.
• Для размещения котла необходимо некоторое свободное пространство по обе стороны от него.
• Запрещается самостоятельный ремонт газового оборудования, а также всех дополнительных элементов безопасности.

Для установки навесного газового прибора необходимо предусмотреть противопожарное основание, на которое он будет устанавливаться.

Особенности подключения

Прежде чем выполнить обвязку теплого пола и газового оборудования, необходимо привести в готовность коллектор и саму систему теплого пола. Теплый водяной пол может быть подключен к колонке или другому типу газового оборудования следующими способами.

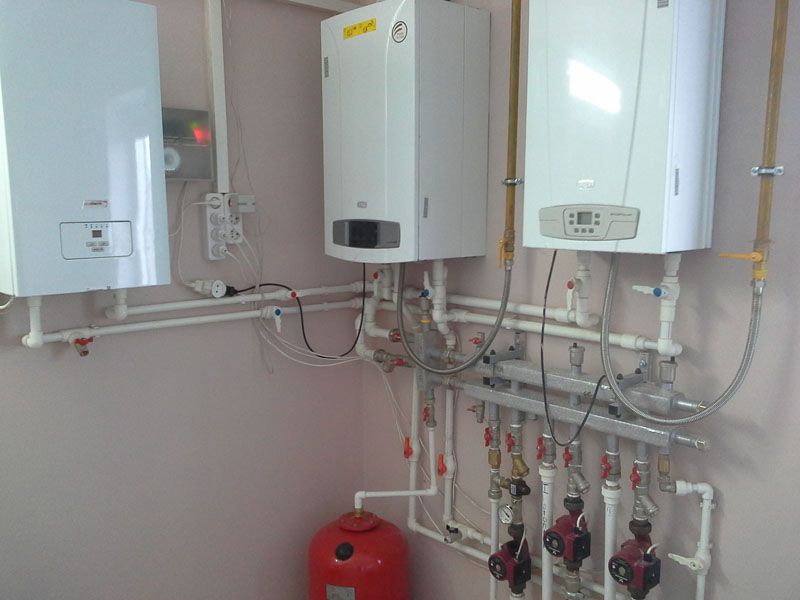

Коллекторный вариант

В основе этого способа лежит обвязка котла, распределителей и труб. Расположение коллекторного шкафа должно быть удобным: сюда нужно подвести обратку и подачу. Но сначала необходимо выполнить установку запорной арматуры на коллекторы. Она может иметь в своем составе термометр для визуализации температурного режима.

Нередко бывает необходимо отключить один контур для проведения ремонтных или профилактических работ без остановки системы. Поэтому настоятельно рекомендуется при выборе готового решения основываться на практичности приобретаемого продукта.

Так, например, при покупке готового коллекторного шкафа лучше отдать предпочтение брендовым маркам, в составе которых уже имеются необходимые краны на всех выходах шкафа.

Трубопроводы, краны и коллекторные системы присоединяются друг к другу при помощи фитингов, а коллекторы и трубопровод пола посредством специальных соединителей, в конструкции которых имеются зажимы, втулки и гайки. Если диаметры отверстий не подходят друг к другу, то применяются переходники. В данном примере необходимо соединить обратку и подачу с трубопроводами и вентилями, а коллекторы – с трубами теплого пола. Это один из самых простых способов обвязки теплого пола.

Полноценная система на основе коллекторов

На практике часто встречается замена запорной арматуры на входе и выходе на термостатические регулируемые краны. С помощью них можно регулировать пропускную способность, благодаря установленным в них термобаллонам. Трехходовой клапан отвечает за смешивание обратки и подачи, что необходимо для понижения температуры воды, циркулирующей по теплому полу, который может быть проложен по деревянным балкам.

Смесительный насос поможет организовать забор водного потока с минимальной температурой, после чего он добавит его в подачу. Для этого насос необходимо установить между трубопроводом и коллектором подачи, а третий выход соединить с обраткой перед трубопроводом отдачи.

Схема со смесительным клапаном

В данном варианте присоединения котла и системы циркуляции вместо смесительного насоса, используется трехходовой смесительный клапан. Для использования этой схемы циркуляция водного потока должна быть хорошей.

Установка этого элемента должна выполняться на выходе обратки из коллектора. Трубы от котельного агрегата присоединяются к коллекторам с одной стороны, а с другой – разветвитель на каждый из коллекторов. К устройству разветвителя сверху присоединяют воздухоотводчик, а снизу размещают сливной кран.

Схема подключения при помощи циркуляционного насоса

В основном используется для подключения к центральному отоплению. Установка его происходит на обратке, чтобы в радиаторах было больше тепла. Однако для уменьшения теплового потока нередко установка такого насоса производится на подаче.

Котлы для водяных теплых полов ничем не отличаются от обычных отопительных приборов, которые используются для современных радиаторных отопительных систем. Чтобы выбрать котел для теплого водяного пола следует точно рассчитать его мощность, это пожалуй, главное отличие от котлов для радиаторной системы. Рынок предлагает большое разнообразие этого оборудования, поэтому особых проблем с поиском отопительного котла у вас не возникнет. Но, несмотря на это существует одна условность, которую следует соблюсти с покупкой.

Виды отопительных котлов – условия выбора

Хотя практически каждый котел можно совмещать с теплым полом, существует одна условность – он должен быть автоматическим. При этом в систему внедряются электрические, газовые, пеллетные и дизельные агрегаты. Что касается пеллетных и дизельных, то они должны быть также автоматическими. Поэтому не страшно что они работают на твердом топливе. В остальном никаких условностей нет. Самое главное выбрать надежного производителя, который предоставляет качественное отопительное оборудование .

Особенности работы электрического котла

Обогревать теплый водяной пол электрическим котлом в среднем на 17% дешевле, чем радиаторное отопление. Электричество является не из дешевых энергоносителей, поэтому этот процент экономии составит несколько тысяч рублей . Экономия достигается только за счет требуемой меньшей температуры в теплоносителе.

На рисунке указан принцип действия электрического котла:

Принцип работы напольных и настенных котлов одинаковый. В этой статье будут рассматриваться настенные варианты.

Отопительный котел состоит из бака. В него внедрен теплоноситель. Также в баке имеются ТЭНы. ТЭНы бывают двух типов:

1. Электродные (в этом варианте вместо ТЭН внедрены электроды).
2. Водяные.

На указанной схеме в бак вмонтировано три ТЭНа. На входе в котел установлена группа безопасности, которая в своем комплекте имеет:

• Предохранительный клапан.
• Датчик давления.

В обязательном порядке должен имеется датчик давления. Если его не будет, то в момент отсутствия циркуляции, в баке будет сильно перегреваться теплоноситель. Это приведет к тому, что он начнет испаряться. Вверху бака постепенно образуется пустота и ТЭНы попросту перегорят.

Электрокотел также оборудуется насосом для циркуляции теплоносителя, воздуховоотводом, который работает в автоматическом режиме и расширительным баком. Когда прогретая вода попадает в котел, то он постепенно прогревается. На рисунке процесс нагревания указан разными цветами от синего к красному. Когда достигается заданная температура, теплоноситель направляется в систему теплого водяного пола. По такому принципу осуществляется процесс подогрева воды для водяных теплых полов в электрическом котле.

Видео с демонстрацией комбинация электрического и твердотопливного котла для теплого пола:

Принцип действия газового котла иной. В нем может быть установлена камера сгорания двух типов:

1. Открытая.
2. Закрытая.

В случае с закрытой камерой сгорания, вентиляция будет только принудительной. Этот вариант имеет более сложную конструкцию, поэтому мы рассмотрим именно ее, чтобы вам было легче в этом вопросе разбираться. На рисунке указана схема газового котла именно такого плана.

Каждый узел агрегата помещен в специальный корпус. Приведенный на схеме котел, способен отапливать не только водяной теплый пол, но и подогревать теплую воду. Поэтому в нем имеется сразу 5 выводов.

• 1 вывод для подключения газа.
• 2 вывода для холодной/горячей воды.
• 2 вывода подача/обратка для обогрева пола.

В прилагающейся инструкции к котлу обязательно указано назначение каждой трубы, поэтому при подключении важно изучить ее.

Газовый котел также различается и по другим признакам. Например, он может оборудоваться теплообменником и не оборудоваться. Если котел планируется использовать для подогрева воды бытовых нужд, то в него встраивается теплообменник. На схеме модель котла предоставлена с ним.

Если агрегат не имеет теплообменника, то вода нагревается одной камерой что и теплоноситель для обогрева пола. Рассмотрим схему работы именно такого оборудования.

• Холодная вода поступает по крайней правой трубе, которая расположена снизу. В этом же месте находится группа безопасности.
• Далее, расположен циркуляционный насос, перед которым выведена трубка с расширительного бака.
• На этой трубке установлен температурный датчик. В целом таких датчиков газовый котел имеет три:
  1. На дымоходе для отходящих газов.
  2. На подаче.
  3. На обратке.
• После этого теплоноситель направляется в нагревательный элемент, а затем отправляется в отопительную систему теплого водяного пола.

По центру котла размещена газовая арматура. Она также имеет свой индивидуальный блок безопасности. Он выполняет контроль пламени, давления газа, отходящих газов. Если во время работы возникают неполадки, то группа безопасности перекрывает газ . К горелке газ поступает как раз таки от этого блока безопасности. Уже отработанные газы направляются в дымоход. В дымоходе может иметься вентилятор, как это указано на нашей схеме. Именно таким образом осуществляется принудительный отвод газов.

Главное достоинств таких котлов заключается в том, что обустройство дымоходной трубы не вызовет никаких трудностей. На крышу нет необходимости выводить трубу дымохода, можно просто вытянуть ее наружу на улицу (дымоходная труба может быть в горизонтальном положении). По коаксиальной трубе одновременно поступает воздух, по широкой ее части, а по меньшей осуществляется вытяжка отходов. В отличие от этого, для естественной вентиляции потребуется высокая дымоходная труба, которая обеспечит достаточную тягу. Она выводится выше конька .

По такой схеме и осуществляется работа газовой установки.

Какой газовый котел лучше всего для теплых полов

На рынке можно встретить большое разнообразие (моделей) газовых котлов. Каждый из них имеет явные отличия по принципу работы и устройству. Оптимальным вариантом для теплого водяного пола будет конденсационный котел.

В нем теплоноситель нагревается не только за счет газа, но и за счет тепла, которое образовывается от водяного пара в процессе горения топлива. Как следствие температура водяного пола будет не очень большой. Хотя для такого оборудования потребуется создавать дополнительные условия, оно эффективней для обогрева жилого помещения.

Какие котлы невозможно совместить с теплым полом?

Если вы решили установить твердотопливный котел, то в таком случае вы будете испытывать некоторые трудности при создании напольного обогрева. Это объясняется тем, что горения топлива непостоянно и требует регулярного контроля, а после сильного прогревания сложно контролировать необходимую температуру теплоносителя. Поэтому специалисты не рекомендуют такое оборудование использовать для теплых полов, разве что внедряется автоматика.

Итак, в этой статье были рассмотрены основные варианты котлов, которые можно использовать для напольного обогрева. Надеемся приведенные фото и видео в конце статьи помогут в этом непростом выборе. Если вы уже осуществили свой выбор, то поделитесь своим опытом, написав комментарий к этой статье.
