Что такое датчик света или освещенности в автомобиле, и каковы преимущества этого регулятора? Датчик движения для включения освещения Как работает датчик света.
Продолжаю рассказывать про датчики в автомобиле, и знаете, сегодня он касается не двигателя, а поговорим мы о датчике света (или освещенности). Многие задают мне вопросы — что это такое, как он работает и возможно ли сделать самому. Нужно отметить, что вещь действительно «прикольная», я бы даже сказал полезная, как обычно расскажу все простыми словами, а в конце сможете посмотреть небольшое видео. НУ что же начнем …
Датчик света (освещенности) – это небольшой фотоэлемент (с небольшим реле), при помощи которого автоматически включаются или выключаются фары автомобиля – как правило, это передний ближний свет. Этот элемент замеряет уровень освещенности и принимает решение о включении или отключении ламп. Устройство полностью автономно и очень удобно, оно точно знает когда необходимо зажечь свет, например — вы заехали в долинный подземный переезд, сами можете не догадаться о свете, а вот датчик уже через несколько секунд среагирует. Также это происходит и в сумерках, сами водители, как правило — плохо ориентируются в этом времени суток, а электроника никогда не ошибается.
Что и говорить, машины становятся все более компьютеризированы, уже никого не удивить коробкой – робот, автоматическим поддержанием климата, автоматическим поиском радиостанций и т.д. Если честно — то скоро машины сами смогут ездить без водителя (у GOOGLE) уже есть такие разработки, и думаю это будет на нашем веку. Просто нажал кнопку на смартфоне, ввел координаты, и она за тобой приехала, что-то типа такси.
Датчик света это еще один шаг к электронному управлению машиной, работа по включению фар за вас!
Принцип работы
Как я уже писал это своего рода чувствительный фотоэлемент (с реле), он устанавливается под или на лобовое стекло автомобиля. Этот элемент замеряет освещение рядом с собой и принимает решение о включении или выключении фар, которое в свою очередь , либо на прямую в систему выключения. При пороговом значении, действия происходят практически мгновенно – обычно задержка 2 – 3 секунды. Вот почему если вы заехали в темный туннель, или подземный гараж, датчик сработает примерно через это время.
Если сказать простым и понятным языком – то это своего рода выключатель, который работает автоматически и замеряет уровень освещенности вокруг себя.
Обычно настройка ведется только на ближний свет фар автомобиля, дальний вам нужно включать самим. Потому как это просто не безопасно, он может ослепить машину, идущую вам на встречу.
Как работает
Если честно, то настроек всего две:
1) Это темный режим суток. Когда фары зажигаются только в темноте.
2) Сумерки. Когда лампы начинают работать при сумерках, когда не так темно.
Также можно настроить «включение-выключение» фар – например только ближний, ближний + противотуманки. Это реально удобно.
Обычно реализация работы таких датчиков на панели около руля. Если специальный режим «AUTO», а также обычные режимы для ручного включения.
Для активации переводим ручку в AUTO и все, он будет работать согласно заложенным в него настройкам.
Хочется отметить, что в некоторых машинах, применяется система задержки отключения фар. Например, вы заглушили машину в гараже вышли из нее, закрыли дверь, поставили на сигнализацию — а освещение еще работает! Сделано это специально для того чтобы осветить вам дорогу, например вы закрываете гараж ночью – чтобы было видно. После 3 – 5 минут фары автоматически выключатся. Также очень удобная система.
Например у моего друга нет освещения в гараже, и он часто ей пользуется в осенне – зимнее время, когда темнеет рано.
Кстати вот небольшое видео про тот который стоит у меня на автомобиле.
Какие бывают еще?
Нужно отметить, что датчики света, сейчас применяются не только в ближнем свете фар, но и в салоне или например в габаритных огнях грузовиков.
В салоне – он напрямую может регулировать уровень света, зажигать одну или обе лампы салона (спереди и сзади). Также удобно, если на улице светло, то зачем зря жечь лампы!
Специальные габаритные огни применяются в основном для подсветки грузовиков. То есть днем они не работают, даже когда включена подсветка – но стоит стемнеть, весь грузовик начинает светиться. Сделано для безопасности!
Можно ли установить своими руками
ДА конечно можно — вообще без проблем. Если у вас иномарка, в «бедной» комплектации в которой нет датчиков света, то посмотрите их в более «богатых». Если там они присутствуют, то просто вам нужно их купить и самому установить, ну или в крайнем случае на СТО.
Зачастую в панели приборов уже есть место для его крепления. Также, скорее всего вам понадобится другая ручка включения фар, в ней будет присутствовать режим AUTO. Или просто нужно будет сменить декоративную подложку, под ручкой. Как правило, режим также уже заложен.
Поэтому вся установка сводится к покупке датчика – если надо ручки – и подключению в специальную плату. На форумах по вашей модели эту информацию уже сто раз переживали, я в этом уверен.
Дополнительные функции в современных автомобилях делают вождение удобнее и безопаснее. Одной из таких опций является датчик света автомобиля. В статье расскажем о его устройстве и принципе работы.
Что такое датчик света в автомобиле
Другое название этой опции – датчик освещенности. Его устройство довольно простое. Представляет собой фотоэлемент, блок управления и небольшое реле. Сам элемент устанавливается в наиболее освещенном месте автомобиля, не подверженном загрязнению. Обычно над или под лобовым стеклом. Косвенно датчик освещенности можно отнести к системам безопасности. Водитель может просто забыть или проигнорировать необходимость включения фар при въезде в тоннель или другой затемненный участок. Система это сделает сама.
Датчик света в салоне
Фотоэлемент фиксирует изменение освещенности в пространстве. Если света недостаточно, то передается сигнал в блок управления, а затем реле включает ближний свет и габаритные огни. Если система фиксирует достаточную освещенность — то светотехника выключается.
Устройство датчика света
Конструкция компонента и всей системы довольно простое. Если такая опция присутствует в базовой комплектации автомобиля, то он располагается в специальной выемке перед лобовым стеклом. В корпусе датчика находится светодиод и светочувствительные элементы. Датчик соединен с блоком управления, реле и контактами включения габаритов и ближнего света.
Переключатель управления освещением нужно выставить положение AUTO, чтобы система работала в автоматическом режиме.
Переключатель системы освещения. Положение AUTO Специальные фотодиодные фильтры распознают дневной и электрический свет. Очень удобно, например, при въезде в тоннель или крытую парковку. Также можно настроить время затухания фар после выключения зажигания или при нормальном освещении.
Виды датчиков света
Обычный сенсор освещенности
Если автомобиль не оснащен таким устройством, то его без труда можно установить самому. Стоит система недорого. Достаточно закрепить датчик, подключить реле и правильно соединить провода с электропроводкой автомобиля. Система будет исправно работать.
Встроенный датчик освещенности
Встроенные компоненты контроля освещенности идут в более дорогих комплектациях автомобилей. Как правило, набор их функций более широкий. Можно настроить систему на включение света в салоне, включение и выключение подсветки приборной панели.
Комбинированный датчик освещенности
Часто датчик света может быть объединен в одном устройстве с датчиком дождя. В этом случае он крепится в верхней части лобового стекла. Если с датчиком света все понятно, то в основе работы датчика дождя также лежат фотодиоды и фотоэлементы. Если на лобовое стекло попадают капли дождя, то проходящий свет преломляется по-другому и рассеивается на обратном пути. Фотоэлементы это улавливают и . При сильном дожде автоматически включаются и фары. Водители отмечают, что система работает корректно и правильно. Водителю не нужно включать стеклоочистители всякий раз, когда намокнет стекло. Фотоэлемент определяет уровень воды на стекле и интенсивность дождя и корректирует частоту взмахов стеклоочистителей самостоятельно. В некоторых моделях при дожде включается подогрев стекла, чтобы предотвратить его запотевание.
Как проверить работоспособность устройства
Данная опция очень удобна и водители к ней быстро привыкают. Не нужно беспокоиться о включении или выключении фар – система делает это сама. Но если система выйдет из строя, то автолюбитель может вовремя и не заметить поломки.
Проверить датчик освещенности очень просто. Достаточно накрыть его темным материалом или ветошью. Если все в порядке, то система воспримет это как ночь и включит свет и габаритные огни.
Впервые датчик дождя применил в середине прошлого века американский автоконцерн General Motors на одной из премиальных моделей. Но серийное производство из-за несовершенства технологий освоено не было. И только к середине девяностых сначала японские автопроизводители, а затем и остальные начали устанавливать датчики дождя и света на дорогие модели.
Сейчас ими уже не удивишь даже владельцев компактных и совсем недорогих машин. Современные датчики дождя и света объединены в единый модуль, расположенный в верхней части ветрового стекла, за - но принципы работы у этих сенсоров разные .
Устройство датчика света и дождя фирмы Hella:
1 - связующая среда; 2 - верхний корпус датчика с оптикой; 3 - шторка; 4 - печатная плата с датчиком с разъемом коннектора; 5 - нижний корпус датчика; 6 - зажим.
Датчик дождя
а
- сухое ветровое стекло; б
- мокрое ветровое стекло.
1
- светодиод-передатчик; 2
- призма; 3
- фотодиод-приемник; 4
- капля воды.
Определяет наличие капель воды на ветровом стекле посредством оптоэлектронного метода измерений. Чувствительный элемент датчика состоит из одного или нескольких светодиодов (передатчик), призмы и фотодиода (приемник).
Испускаемые светодиодом инфракрасные лучи попадают через призму на ветровое стекло, отражаются от наружной поверхности и поступают на чувствительный фотодиод. От сухого и чистого стекла луч отражается практически полностью, а потому сигнал на фотодиоде имеет большую величину . При попадании на стекло капель воды лучи света преломляются, а потому лишь малая их часть попадает на приемник сигнала. Чем сильнее дождь, тем меньше лучей попадает на фотодиод.
Электронный блок непрерывно определяет количество воды на стекле и корректирует частоту взмахов и скорость работы . Система даже умеет оценивать, грязное ли стекло: если после одного двойного хода дворников прозрачность не восстановилась, автоматически включается стеклоомыватель.
Датчик света
в
- датчик фронтального света; г
- датчик внешнего освещения.
1
- световод с линзой; 2
- световод со светофильтром.
В первых комбинированных датчиках света и дождя элемент, измеряющий освещенность, был только один. При наступлении темноты или въезде в туннель он включал фары, и подсветку приборов. Затем в тот же узел стали помещать до трех светочувствительных элементов, каждый со своей сферой ответственности.
Интенсивность освещения перед автомобилем измеряет узкоугольный датчик фронтального освещения. Используя сигнал с датчика, электроника распознаёт день и ночь и, соответственно, выключает или включает фары.
Зоны реагирования датчиков света:
С помощью широкоугольного световода датчик внешнего освещения (он же датчик солнечных лучей) регистрирует уровень освещенности над автомобилем. Дополнительно установленный светофильтр позволяет различать солнечный и искусственный свет . Это нужно для того, чтобы, например, автоматика включила при въезде днем в освещенный туннель; а если машина находится под палящим солнцем, климат-контроль должен интенсивнее охлаждать салон.Если автомобиль оборудован проекционным дисплеем, устанавливается узконаправленный HUD-датчик. Он измеряет освещенность той зоны, куда проецируется информация. А электронная система корректирует яркость подсветки элементов, выводимых на дисплей.
Взаимодействие датчиков света и дождя с другими системами автомобиля
|
Своими силами
Если на вашем автомобиле нет штатного датчика дождя и света, его можно . Например, в продаже есть датчики дождя как отечественного, так и зарубежного (обычно китайского) производства. Они представляют собой небольшую пластиковую коробочку, которая клеится на ветровое стекло изнутри и соединяется с электросистемой автомобиля жгутом проводов. Имеется даже исполнение для 24‑вольтового электрооборудования. Простенькие универсальные датчики дождя стóят до тысячи рублей, самые навороченные - чуть дороже двух тысяч.
Если не хотите разбираться в электросхемах автомобиля, чтобы приспособить датчики, ищите для конкретной модели . В набор помимо датчика входят центральный переключатель света с положением Auto, жгуты проводов, пластмассовые кожухи датчика, надевающиеся на кронштейн зéркала заднего вида. Цена таких наборов - в пределах 3800–4500 рублей, а в комплекте с самозатемняющимся зеркалом заднего вида они могут стоить до 9500 рублей.
Разрушаем МИФЫ
- Датчик дождя срабатывает от ударов капель воды.
Нет. Работа датчика основана на оптоэлектронном измерении. - Ночью датчик дождя бессилен.
Нет. Наружное освещение не влияет на работу системы, поскольку она использует собственные инфракрасные источники света. - Можно распрощаться с датчиком при замене ветрового стекла.
Нет. Производители стекол предусматривают в слое тонировки или шелкографии окошко. Монтаж старого датчика на новое стекло возможен, но при соблюдении технологии, а после установки нужно проверить корректность работы датчика . - Зимой датчик барахлит.
Нет. На снег датчик может реагировать некорректно. Но на капельки воды от растаявших снежинок реакция будет правильной. Хуже всего, если место установки датчика покрыто коркой льда.
В этом случае лучше перейти на ручное управление стеклоочистителями. - Датчики дождя на всех автомобилях работают одинаково.
Нет. За адаптацию датчика дождя к автомобилю отвечает автопроизводитель. При этом не всегда выполняется полный комплекс доводочных работ со всеми возможными типами стекол (атермальными разных цветов, снабженными электрообогревом, с тонированной полосой в верхней части). При каких-то вариантах возможна чуть менее корректная работа датчика.
Почти всегда в автомобилях есть ручная подстройка чувствительности датчика. И только на некоторых автомобилях эта функция программно отключена.
Фото: фирмы-производители, depositphotos.com
Чтобы упростить себе жизнь и снизить затраты на электричество, хозяева часто устанавливают в своих домах разные системы автоматического управления светом. Одно из таких электронных устройств – это выключатель с датчиком движения (ДД), включающий освещение без участия человека при вхождении того в комнату.
А когда в помещении никого нет, этот прибор сам же и выключает лампочки. Установить такой девайс несложно, а пользы от него масса. Мы расскажем о том, как грамотно подобрать интеллектуальное устройство, в какой порядке и где закрепить.
Под автоматическим выключателем с бесконтактным сенсором движения подразумевается комбинированный электроприбор, реагирующий на перемещение кого-либо в определенной зоне контроля. Он подходит для установки в закрытых помещениях и на улице. Надо лишь грамотно выбирать степень его защищенности по IP.
Это может быть как блок управления только с датчиком, так и дополненное клавишным выключателем устройство. Однако в первом случае самостоятельно рукой включить освещение, хлопнув по клавише на стене, не получится. Об этой особенности бесконтактной автоматики забывать не стоит.
В идеале датчик движения лучше всего дополнять обычным клавишным выключателем, абсолютная автоматизация всего и вся при сбоях в электронике может доставить массу хлопот
Модельный ряд рассматриваемых приборов огромен. В магазинах электротехники есть варианты с разными типами детекторов и различной компоновкой. При выборе подобного выключателя самое важное – это заранее определиться с местом его монтажа.
В одних случаях больше подойдет комбинированная модель в одном корпусе, а в других придется брать несколько самостоятельных устройств и соединять их между собой проводами.
Работает выключатель освещения с сенсором движения следующим образом:
- когда в зоне наблюдения движущихся объектов нет, устройство размыкает цепь питания;
- при входе в зону человека происходит срабатывание датчика, который замыкает контур электропитания лампочек;
- пока в пределах действия сенсора кто-либо перемещается, цепь остается замкнутой;
- после выхода всех из контролируемого помещения (или площадки на улице) происходит обратное размыкание контура с выключением света.
Чтобы попусту не жечь электричество днем, такой выключатель нередко дополняется еще и фотодатчиком контроля уровня освещенности. В этом случае, пока солнечного света достаточно, прибор срабатывать и включать электролампочки не будет.

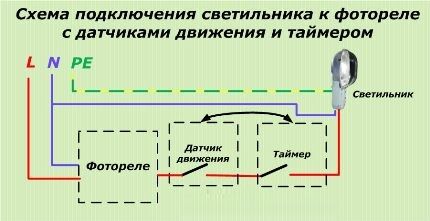

Если помимо датчика движения выбранный выключатель оснастить и фотореле, то в дневное время освещение включаться не будет даже при появлении в комнате человека
Устанавливаются выключатели с датчиком движения для управления светом в следующих зонах:
- на лестничных клетках и в коридорах многоквартирных домов;
- в подвалах, кладовках и гаражах, где естественного света нет вовсе, а кнопку обычного выключателя в темноте найти сложно;
- в туалетах и санузлах для повышения комфортности пользования сантехникой спросонья по ночам;
- в частных коттеджах, построенных по технологии «умный дом».
Нередко такой прибор является частью охранной системы. В этом случае при нефункционирующей сигнализации сенсор работает на включение/выключение света, а при задействованной – отслеживает проникновение в охраняемое помещение посторонних.
Разновидности датчиков движения
Чтобы классифицировать приборы, определим два основных фактора: наличие и тип сенсорного устройства, а также особенности монтажа.
Главный элемент в рассматриваемом автоматическом выключателе – это датчик движения. Существует несколько его разновидностей, основанных на разных физических законах.
При этом результат во всех случаях одинаков: при появлении объекта в контролируемой зоне происходит срабатывание сенсора и замыкание контактов питающей приборы освещения цепи.
Наиболее распространенным датчиком движения является инфракрасный – он ничего не излучает, относительно дешев и может монтироваться не только в помещении, но и на улице
Датчики движения для автоматического включения и выключения света бывают:
- Акустические.
- Инфракрасные.
- Ультразвуковые.
- Микроволновые.
Первые две категории сенсоров относятся к пассивным приборам, они ничего не излучают. Детекторы двух оставшихся разновидностей – устройства активные. Эти варианты посылают в помещение волны различной длины, а уже по характеру их отражения определяют наличие или отсутствие новых объектов в зоне своего действия.
Оборудование «активного» класса с излучателем и приемником стоит дороже «пассивных» моделей. Приборы более сложны конструктивно, но обладают низким уровнем ложных срабатываний. Пассивные устройства в этом отношении сильно уступают активным аналогам, зато дешевле конкурентов.
Акустические датчики срабатывают от звуков открывающихся дверей, стука каблуков и просто резких хлопков. Этот вариант лучше всего брать для коридоров общественных зданий.
Оптимально он подойдет и в качестве дополнения к иным сенсорам, чтобы свет можно было включать хлопаньем ладошек. В одиночку его ставить в частном доме не рекомендуется. Слишком много будет ложных реагирований на различные резкие звуки.

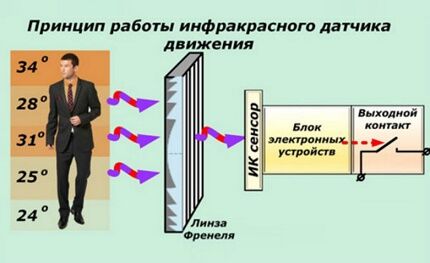

Инфракрасные датчики рассчитаны на срабатывание от тепла человека. Но они также реагируют на животных и на нагретые радиаторы. Их необходимо тщательно настраивать, а зону действия устанавливать так, чтобы в нее не попадали батареи отопления. Это наиболее простой, долговечный и дешевый сенсорный датчик для автоматического управления светом.

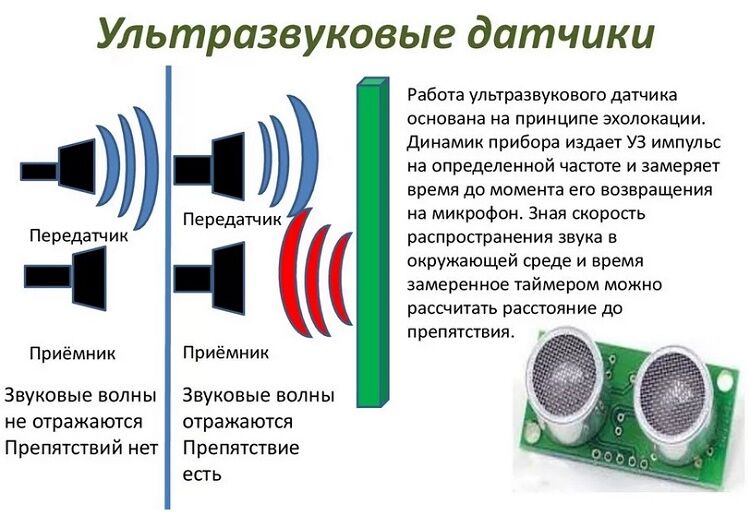

Принцип действия у/з датчиков. Ультразвуковые и микроволновые сенсоры схожи по принципу действия, у них лишь разный диапазон излучаемых волн
Работающие за счет излучения микроволн и ультразвука датчики устанавливать в жилых помещениях не рекомендуется. Человек их воздействие почувствовать не способен, но оно есть, а пользы от него точно нет. Замечено, что на это излучение часто в резко негативной форме реагируют домашние животные.
Подобные излучатели больше подходят для паркингов или открытых территорий. При этом активные датчики движения еще и имеют ограниченную дальность действия.
При организации контроля за большой по площади зоной ультразвуковых приборов устанавливать придется немало. Плюс многие из них срабатывает только при резких движениях. Медленно идущий человек может вовсе “выпасть” из поля их действия.
Идеальный вариант – это комбинированный сенсор с несколькими способами обнаружения входящих в контролируемую зону людей. Он надежней и реже ошибочно срабатывает. Однако за эту безошибочность заплатить придется немало, так как подобные датчики стоят заведомо дороже обычных аналогов.
Выбор оптимального места установки
Если клавишный выключатель идет сразу с датчиком в одном корпусе, то он рассчитан на настенный монтаж. Однако если сенсоры поставляются в разобранном комплекте или приобретаются вовсе отдельно, то их можно установить не только на стене, но и на потолке. Причем потолочный вариант зачастую предпочтителен, так как охватывает большую территорию.
Каждый сенсорный прибор имеет собственный угол обзора в пределах от 10 до 360 градусов. Если у него данный параметр меньше 360 о, то отслеживать движения датчик сможет только в узком секторе наблюдения. В этом случае в помещении придется ставить несколько устройств слежения, чтобы они охватывали все нужное пространство.
Широкоугольные и круговые детекторы стоят дороже тех, что рассчитаны на небольшой угол охвата. Однако вторых для полного контроля за комнатой может потребоваться слишком много. Здесь важно все тщательно взвесить и просчитать, прежде чем идти в магазин за расходными материалами.
Если выключатель ставится в небольшой комнате с одной дверью, то с узким сектором обзора вполне хватит. Его надо будет лишь точно навести на вход и установить в настройках максимально возможное время включения света.
Еще один момент – это наличие у детектора движения «глухой зоны» по высоте. При монтаже надо внимательно изучить паспорт, чтобы правильно выставить направление работы датчика.
Плюс еще есть ограничения по дальности зоны обнаружения. Для веранд или длинных коридоров рекомендуется выбирать дальнобойные приборы. Однако помните, что при большой области контроля они могут начать слишком часто срабатывать не тогда, когда надо.
Технические параметры и настройка
Большинство моделей выключателей света с датчиком движения рассчитаны на прямое подключение осветительных приборов к сети 220 Вольт. Фактически это стандартное клавишное устройство включения света, но дополненное детектором и платой автоматики.
Сенсоры движения могут быть запитаны напрямую от электросети 220 В, батареек и через блок питания 12 В – первый вариант требует большего количества проводов, но надежней и предпочтительней
У каждой модели рассматриваемого выключателя в паспорте указан параметр – максимальная подключаемая мощность. Он отражает суммарную мощность подключаемых ламп. Если прибор берется на группу фонарей в ограде у коттеджа, то эта величина должна быть в районе 1000 Вт.
В противном случае он перегорит при первом же включении. Для установки в комнатах частого дома или квартиры с избытком хватит и девайса на 300–500 Вт.
С правилами подключения датчика движения к обслуживаемому им прибору освещения , содержание которой посвящено разбору этого непростого вопроса.
Степень защиты по минимум должна быть IP44. Для отапливаемых помещений в коттедже этого вполне хватит. Но для установки на улице или в санузле лучше взять с IP «55», «56» или выше.
Как правило, оснащенный датчиком движения выключатель на корпусе имеет три регулятора настройки:
- «TIME» – время срабатывания на выключение света после ухода человека из помещения.
- «LUX» («DAY_LIGHT») – чувствительность на освещенность (при наличии фотореле).
- «SENSE» – чувствительность на движение (температуру в случае с инфракрасным сенсором).
Первый параметр может варьироваться от 0 до 10 минут. Если узкий датчик нацелен только на дверь в кладовке, то эту регулировку лучше выставить на максимум. Тогда при заходе в «мертвую зону» можно будет не опасаться, что свет выключится в самое неподходящее время. При этом 5–10-ти минут для взятия чего-либо с полки в чулане вполне достаточно.
Чувствительность на срабатывания от движения и степень освещенности выставляются методом проб. Здесь сказывается уровень инсоляции, наличие животных в доме и радиаторов отопления рядом, и даже качающихся деревьев поблизости. Если ложных срабатываний происходит слишком много, то постепенно этот параметр нужно снизить и довести до оптимальных значений.
Принципиальные схемы монтажа
Существует несколько схем подключения выключателя и внешнего датчика движения в контур питания приборов освещения. В общих чертах: сенсор вставляется в разрыв провода с фазой. На его корпусе есть три клеммы. На «L» и «N» подсоединяются соответствующие жилы кабеля электросети, а с третьего вывода провод отправляется на лампу.
Простейшая схема с датчиком движения, но без клавишного выключателя – свет включаться будет только от встроенного в прибор сенсора
Если одного автоматического детектора мало и нужен еще ручной способ включения освещения, то «ключ» в цепь можно включить двумя способами. В первом такой выключатель вставляется в фазовый провод, идущий к датчику от щитка. Когда он разомкнут, сенсор просто не работает и напряжения на лампочку не подает.
Второй вариант предполагает вставку выключателя в линию от фазы до ввода на электролампу. При замыкании такого «ключа» свет будет гореть даже при не сработавшем датчике.

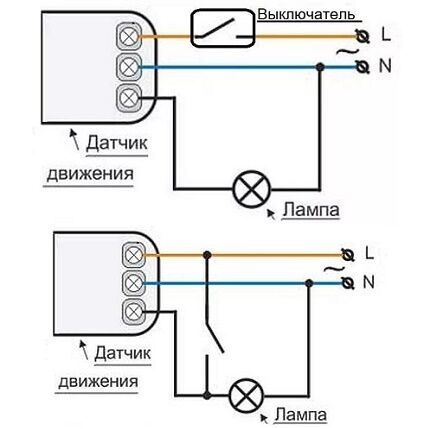

Две схемы с разными способами подсоединения клавишного выключателя в контур с нагрузкой (электроприбором освещения) и сенсором движения
Если требуется установить несколько детекторов, то они между собой соединяются параллельно. На лампу питающий провод идет с каждого из них. Свет появится при срабатывании любого из датчиков. Если это решение кажется излишне сложным, лучше приобрести .
Если осветительный прибор мощный или их несколько, то в цепь вместо лампочки следует установить магнитный пускатель с усилителем. А уже посредством него запитать отдельный контур освещения. В этом случае детектор можно выбрать маломощный и более дешевый.
Большинство быстро перегорают при частых включениях и выключениях напряжения. Поэтому подключать их через датчик движения не всегда целесообразно, так как они будут слишком часто выходить из строя. Экономии от применения таких лампочек в результате получится ноль.
Чтобы избежать проблем с перегоранием дорогих ламп, после датчика движения перед ними необходимо ставить блок защиты с мягким включением света. Благодаря отсутствию в электросети резких перепадов по напряжению электролампочки не будут “гореть” столь часто, как без подобного защитного устройства.
С маркировкой и правилами подбора умных выключателей ознакомит , прочесть которую мы настойчиво советуем.
Выводы и полезное видео по теме
Чтобы вам проще было разобраться во всех особенностях выбора и монтажа рассматриваемых приборов, мы сделали для вас подборку видеоматериалов. В них все объяснено подробно и обстоятельно.
Ролик #1. Нюансы подключения датчика движения и стандартного выключателя с клавишей:
Ролик #2. Обзор сенсоров для комбинированных автоматических выключателей освещения:
Ролик #3. Описание схем подключения:
Автоматические «выключатели», имеющие в своем составе датчик движения, предельно просты в монтаже. При этом экономия электроэнергии от их использования существенна. Кроме того, они делают дом более комфортным для проживания.
С установкой таких автоматических устройств медлить не стоит. Все сделать можно самостоятельно, без привлечения высококвалифицированных электриков.
Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, публикуйте фото по теме статьи. Расскажите о том, как выбирали умный выключатель для собственного дома/квартиры/офиса. Делитесь полезными сведениями с посетителями сайта.
Каждый из нас мечтает, чтобы собственный дом был автоматизирован и для включения света или телевизора достаточно было просто войти в комнату. Если с бытовой техникой в плане автоматизации дела обстоят не очень, то с системой освещения все намного лучше. И сегодня в доме или квартире можно с помощью специальных устройств относительно просто создать систему для автоматического освещения.
Наша статья расскажет вам, каким образом можно своими руками организовать в любом помещении дома качественную систему освещения, работающую в автоматическом режиме.
Автоматизация подсветки: преимущества и назначение
Создание системы для автоматического управления освещения в домашних помещениях является той мечтой, которая сегодня легко воплощается в жизнь с помощью специального оборудования. Такие системы в доме имеют следующие преимущества:
- эффективное и комфортное управление работой осветительных приборов без непосредственного участия человека;
- возможность установить автоматическое устройство системы управления света своими руками;
- автоматическое включение света в темное время суток;
- экономия на электричестве. Устройство (датчик движения, реле и т.д.), которое используется в той или иной ситуации, позволяет добиться разной степени экономии электроэнергии.
Автоматическая подсветка помещения
Стоит отметить, что системы автоматического освещения, применяемые внутри помещения, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстрого, комфортного и эффективного управления уровнем освещения в любом помещении дома, где установлена необходимая аппаратура.
В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), включение света может осуществляться следующим образом:
- через регистрацию прибором в заданной области движения. Здесь устройство содержит специальный сенсор, улавливающий любые изменения в контролируемой области. Тут для выключения/включения освещения необходима установка датчика движения;
- через звуковые эффекты. Например, для включения света нужно похлопать в ладони. Здесь нужен специальный звуковой выключатель;
- через степень освещенности. В данной ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при падении ее ниже определенного показателя, производить включение света.
Обратите внимание! Все перечисленные выше способы включения и выключения освещения в темное время суток могут использоваться как в доме, так и на улице. Но те аппараты, которые способны реагировать на звуковой сигнал, стоит устанавливать именно в помещениях, чтобы снизить риск ложного срабатывания.
В некоторых ситуациях можно даже комбинировать приборы, имеющие разное устройство, чтобы достичь максимально полной автоматизации системы автоматического включения света в любом помещении дома или квартиры.
Теперь рассмотрим более детально каждый тип аппаратов, применяемых для организации системы автоматического освещения.
Датчики движения – самый распространенный вариант
Чаще всего в доме система автоматического освещения организовывается путем установки датчиков движения. Такие приборы бывают самыми разнообразными:
- инфракрасными. Являются самыми безопасными в плане длительной эксплуатации в жилых помещениях. Они проводят оценку изменений теплового сигнала и при обнаружении разницы между посланным и принятым сигналом могут включать или выключать свет в комнате;
Инфракрасный датчик движения
- микроволновой и ультразвуковой датчик. Такие изделия чаще используются для автоматизации системы освещения на улице. Это связано с тем, что микроволновое управление светом, особенно при длительном использовании, может негативно сказываться на состоянии здоровья людей. Принцип работы микроволнового и ультразвукового датчика практически аналогичен. Разница заключается только в типе принимаемого и испускаемого сигнала: микроволны или ультразвук. Схемы организации таких устройств почти идентичны;
Микроволновой датчик движения
Комбинированный датчик
- комбинированный датчик. Такое управление светом, как и инфракрасное, является наиболее оптимальным для дома. Устройство комбинированного датчика содержит два типа сенсора, которые анализируют сигналы в контролируемой области.
Обратите внимание! Комбинированные и инфракрасные датчики дают минимальное количество ложных срабатываний.
Для правильной работы прибора нужны схемы подключения, которые обычно предоставляются производителями и находятся либо в инструкции к прибору, либо нанесены на бок упаковки. Схемы подключения могут иметь разный вид. Все зависит от модели прибора, с помощью которого планируется организовывать управление светом.
Монтаж датчиков движения возможен в любых помещениях дома, включая ванную комнату и туалет. Свет в такой ситуации будет включаться при вхождении человека в комнату, и выключаться при его выходе.
Кроме этого подобные устройства часто комбинируют с таким элементом, как автоматический выключатель света. Он может дополнять и другие типы устройств данной системы.
Умный выключатель — хлопаем в ладоши
Умный выключатель
Еще одним довольно оригинальным, но, тем не менее, популярным способом включения света в помещении является установка выключателя, реагирующего на хлопки ладонями.
Такое устройство оснащено микрофоном, для которого характерна высокая избирательность. Этот микрофон способен различать определенный звук и отделять его от других звуковых колебаний. Кроме этого, умный выключатель оснащен специальной автоматикой, которая способна анализировать полученный звуковой спектр и вычленять из него необходимый сигнал.
Обратите внимание! Умный выключатель может реагировать не только на хлопок ладоней, но и на специальное слово. При желании в качестве сигнала можно использовать любую вариацию звуковых колебаний. Здесь главное грамотно все настроить.
Для установки такого выключателя также используют специальные схемы. Это нужно обязательно учитывать при монтаже аппарата в доме.
Использовать выключатель лучше всего в таких комнатах, как спальня, гостиная, кухня, коридор. А вот для ванной комнаты с туалетом умный выключатель не подойдет.
Фотореле и их роль в системе автоматической подсветки дома
Фотореле
Все устройства, которые применяются для организации в доме автоматической системы подсветки, могут в той или мере реагировать на степень освещенности. Но есть специальные изделия, которые реагируют на уровень естественной подсветки. Это реле разных модификаций.
Управление светом здесь происходит при снижении уровня естественного света ниже установленного показателя. Для того чтобы управление было правильным, реле такого плана нужно устанавливать, используя правильные схемы. Реле устанавливается в осветительный прибор. Только после этого управление будет доступно. Поэтому, если неправильно подключить хотя бы один провод, реле не будет функционировать как нужно.
Схема подключения фотореле
Вместе с тем стоит отметить, что при организации системы автоматического освещения внутри жилого сооружения, фотореле или другие его модификации используются редко. Чаще они входят в систему наружной подсветки, где их размещение будет наиболее актуальным и эффективным. Здесь, как правило, используется фотореле, которое имеет вид датчика. Он имеет определенную чувствительность к световым лучам. Попадая на реле, солнечные лучи способствую переходу устройства в режим изолятора. А вот в темное время суток, когда световой поток ослабевает, реле преобразуется в проводник. В результате такого преобразования происходит включение света ночью и вечером. Запитка прибора идет от электросети дома.
Заключение
Для того чтобы организовать в доме качественную и эффективную систему автоматического включения света, можно использовать три группы устройств. Каждая из них обладает своими преимуществами и недостатками, которые следует учитывать при выборе для дома. Есть некоторые приборы (микроволновые датчики движения), длительная работа которых вблизи людей недопустима по причине нанесения значительного вредя здоровью. И эта статья поможет вам сделать взвешенный выбор в пользу того или иного вида автоматического прибора для освещения жилых комнат.
Как подобрать и установить датчики объема для автоматического управления светом
