На сегодняшний день существует множество способов соединения проводов в распределительной коробке.

Вот от каких факторов зависит выбор соединителя:

1. Материал жил (медь или алюминий).
2. Условия работ (на улице, в квартире, в воде, в земле, в полу, обычные условия).
3. Количество проводников (два, три, четыре и т.д.).
4. Сечение жил (одинаковое, различное).
5. Структура жилы (однопроволочная или многопроволочная).

Исходя из этих факторов, выбирается наиболее подходящий и правильный метод. Для начала рассмотрим материалы, с помощью которых можно соединить электрические провода в распределительной коробке.

Существующие способы

Наиболее популярными и эффективными считаются следующие варианты соединения:

• использование клеммных колодок;
• установка пружинных клемм (wago);
• фиксация СИЗами (пластиковыми колпачками);
• опрессовка гильзами;
• пайка;
• скрутка;
• установка «орехов»;
• использование болтов.

Рассмотрим сущность, преимущества и недостатки каждого из способов!

Установка колпачков СИЗ

СИЗ расшифровывается как соединительные изолирующие зажимы. Изделия представляют собой обыкновенные пластиковые колпачки, имеющие внутри специальную пружину, которая и держит провода.

Чаще всего такие колпачки используют для соединения жил в распределительных коробках.

Преимущества использования данных изделий:

• низкая стоимость СИЗ;
• колпачки изготовлены из негорючего материала, поэтому в месте скрутки не произойдет;
• быстрый монтаж;
• колпачки имеют широкий ассортимент цветовых оттенков. К примеру, если провода не имеют , с помощью СИЗов можно отметить (использовав белый, синий и зеленый колпачок).

Недостатки:

• относительно слабое качество изоляции и фиксации;
• невозможно соединить алюминий с медью.

Опрессовка специальными гильзами

Скрутка и изоляция

Старый «дедовский» метод заключается в скручивании жил между собой. Суть работ состоит в том, что проводники зачищаются и тщательно закручиваются пассатижами, после чего место скрутки изолируется.

Преимущества:

• простота электромонтажных работ;
• отсутствие материальных затрат.

Недостатки:

• плохое качество скрепления жил;
• недопустимо соединение алюминиевых и медных изделий.

С существующими способами соединения проводов в коробке разобрались, теперь рассмотрим остальные, немаловажные вопросы данной темы.

Что делать, если проводов несколько?

При скреплении двух контактов проблем обычно не возникает. А вот что делать, если одновременно необходимо объединить три, четыре и более?

• с помощью клеммников wago;
• опрессовка гильзами;
• пайка;
• скрутка с использованием сизов;
• скручивание и обмотка изолентой.

Порядок соединения проводов для каждого из методов мы подробно рассмотрели выше. Настоятельно рекомендуем Вам использовать первый вариант, т.к. он относиться к наиболее современному и эффективному. При этом стоимость ваг не слишком велика, а проводка служит более 30 лет.

Что делать, если жилы разного сечения?

Для соединения жил различного сечения в распределительной коробке рекомендуется использовать все те же клеммные колодки ваго, либо более дешевый вариант – обычные клеммные колодки. В данном случае необходимо тщательно затянуть жилы винтом либо зафиксировать флажком, и все, работа окончена.

Обращаем Ваше внимание на то, что если провода изготовлены из различного материала, то необходимо использовать специальные колодки с пастой внутри, которая предотвратит окисление жил. К таким колодкам относятся изделия фирмы wago.

Также жилы разного сечения можно закрепить с помощью пайки.

Объединение многожильных и одножильных проводов

Соединение одножильных и многожильных проводов по отдельности не имеет никаких особенностей, поэтому можно воспользоваться любым из перечисленных выше способов.

Для того, чтобы осуществить скрепление необходимо выбирать один из двух вариантов: клеммы ваго либо пайка. Тут уже все зависит от Вашего предпочтения, преимущества и недостатки каждого способа мы предоставили.

Как проводить работы в воде и земле

Во время электромонтажных работ нередко происходит такая ситуация, когда необходимо скрепить электропроводку под водой либо в земле. Сейчас мы кратко рассмотрим особенности каждого из случаев!

В воде (к примеру, при установке погружного насоса), рекомендуется использовать следующую технологию. Для начала концы спаиваются, после этого место пайки тщательно изолируется термоклеем, поверх которого надевается . Если все сделать качественно и на совесть, стык будет герметичным и безопасным. В противном случае может произойти и выход электросети из строя.

Для соединения электрического провода в земле (к примеру, после его механического повреждения), рекомендуется использовать метод, предоставленный выше (термоклей и термоусадка), но лучше обезопасить себя и использоваться следующую методику. Зажимаете концы кабеля с помощью клеммника, устанавливаете герметичную распаечную коробку, после чего тщательно заливаете коробку специальным силиконовым герметиком. Обращаем Ваше внимание на то, что трассу под землей необходимо дополнительно поместить в трубу либо короб, чтобы обеспечить надежную !

Наверняка каждый, кто имел дело с ремонтом электропроводки, знает, как сделать скрутку проводов. На первый взгляд кажется, что ничего сложного нет в простейшем переплетении жил, которые потом изолируются и укладываются в распределительную коробку. Но все не так просто, т.к. именно такой ненадежный способ присоединения является одной из главных причин . Чтобы Ваша самодельная скрутка прослужила долго и была безопасной, рекомендуем ознакомиться с простыми советами, предоставленными ниже.

В чем опасность такого соединения?

Скрутка – это самый простой, и в тоже время сложный способ соединения проводов. Сразу отметим, что в ПУЭ 2.1.21 () перечислены все разрешенные методы соединений, и скрутки в их числе нет. Она запрещена!

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Если при скручивании вы плохо затяните соединяемые жилы – контакт будет плохим, с высоким . Даже если вы затяните хорошо – скрутка может ослабнуть. Такой контакт будет греться. Причем тем сильнее, чем больший ток будет через него течь. От нагрева «поплывёт» изоляция, а из-за этого произойдет короткое замыкание, со всеми вытекающими последствиями – искры, возгорание, поражение электрическим током!

Не зря правилами ПУЭ строго запрещено использовать данный способ в электромонтажных работах. Несмотря на это большая часть электриков, и даже опытных, использует данный метод в повседневных ремонтных работах.

Скрутку если и применять, то только для проверки работоспособности цепей или организации очень кратковременных линий, например на время ремонта для подключения электроинструмента и прочего. Но и в этом случае лучше воспользоваться разнообразными клеммниками.

Итак, как же правильно сделать скрутку проводов? Об этом мы сейчас и поговорим!

Подробная инструкция

Сначала рассмотрим самый простой вариант, когда необходимо скрепить два одножильных проводника из одного и того же металла (к примеру, медь).

Технология выглядит следующим образом:

1. Тщательно зачищаем обе жилы от изоляции примерно на 5 см. Для этого также можно использовать специальный .
2. Оголенные жилы зачищаем до металлического блеска ножом или наждачной бумагой.
3. Скрещиваем две жилы и скручиваем их по часовой стрелке между собой, так чтобы они обвили друг друга по спирали (смотрите схему ниже).
4. Изолируем готовую скрутку с помощью изоленты. Также рекомендуется использовать , которая надежно защищает оголенную область от внешней среды.

Как Вы видите, ничего сложного нет. Особенность заключается в том, что необходимо оголять жилы не меньше чем на 5 см и скручивать пассатижами, чтобы был неразрывный и надежный контакт.

Также хотелось бы дать пару советов по поводу более сложной ситуации, когда необходимо сделать скрутку одножильного и многожильного провода. В этом случае сначала повторяем пункт «1» и «2» из инструкции, предоставленной выше. Далее необходимо скрестить изделия и многожильный провод тщательно намотать на середину одножильного (на расстоянии 2,5 см от конца). Когда все витки будут накручены, свободный конец одножильного проводника необходимо загнуть пассатижами в сторону витков, как показано на фото ниже. После этого соединение изолируется и укладывается в распределительную коробку. Кстати, таким же образом можно сделать хорошую скрутку двух многожильных проводов.

Следует обратить Ваше внимание на то, что делать скрутку из алюминия и меди нельзя ни в коем случае.

Первая и главная причина – между алюминием и медью образуется гальваническая пара, в результате химических реакций, при попадании влаги (она в любом случае будет), начинается электролиз и соединение разрушается. Сопротивление контакта возрастает до тех пор пока он не пропадет полностью, при этом он начинает греться и обгорать. При постоянном токе такое соединение особенно быстро разрушится.

Вторая причина – у меди и алюминия разный коэффициент теплового расширения, под нагрузкой, когда контакт нагреется – проводники будут расширяться «по разному», а после остывания скрутка ослабнет и сопротивление еще больше возрастёт – как снежный ком.

Третья причина – на поверхности алюминия всегда образуется оксидная защитная плёнка, из-за которой также повышается сопротивление контакта, поэтому для соединения алюминиевых проводов покрывают кварцевазелиновой пастой, а клеммники для них продаются уже наполненными этой пастой.

Вот такие схемы Вы можете использовать при скрутке проводов своими руками:

Интересное приспособление позволит Вам быстро осуществлять скрепление:

Скрутка проводов как таковая запрещена ПУЭ, но если её использовать в паре с другими средствами, то ничем не противоречит:

Важно отметить, что ни один из вышеперечисленных вариантов не делает скрутку водонепроницаемой, поэтому если Вы решили скрепить жилы под штукатуркой в стене, причем без коробки, обязательно заизолируйте соединитель .

Вот и все, что Вы должны знать о том, как правильно сделать скрутку проводов своими руками. Настоятельно рекомендуем Вам использовать более современные методы, а скручивание применять только при монтаже временной электропроводки! Ни в коем случае не делайте скрутку под напряжением, т.к. на сегодняшний день не существует настолько безопасного способа. Любые электромонтажные работы должны обязательно делаться при отключенном свете!

Материалы

Скрутка проводов, под запретом у профи!

Не так давно на одном объекте в Минске, увидел электриков, которые скручивали провода и вмазывали их в стены. На мое замечание, они оправдывались, что у них так все делают. Оказалось, что ребята приехали с региона, и для них такой метод соединения обычная практика – дешево и быстро. Для таких "мастеров" хочу напомнить, что скручивать провода, и так их оставлять – НЕЛЬЗЯ!

Согласно технических норм в РБ, обычная скрутка в электропроводке запрещена :

Действительно ПУЭ, не разрешает использовать скрутку для соединения проводов. Однако медная скрутка, если сделана профессиональным мастером, может спокойно держать нагрузку в 16 А, без каких либо негативных последствий. Если нагрузка больше то контакт будет ухудшаться, и со временем выгорит.

Тут еще один интересный парадокс: несмотря на то, что скрутку сильно ругают, все спаленные скрутки, которые мне приходилось видеть, были выполнены не профессионально . Большинство из них были алюминиевыми. Алюминий вообще очень капризный проводник, он плохо ведет себя в любых соединениях и требует особого внимания. Но даже такие скрутки, вполне справляются с бытовыми нагрузками в квартирах.

Однако, не смотря на это, скрутки это зло . Почему?

Во-первых, у них большое переходное сопротивление и во-вторых они очень чувствительны к импульсным токам. К тому же не все умеют делать скрутки правильно.

А какой должна быть скрутка? Правильная скрутка должна быть длиной 3-5см (зависит от сечения и количества жил - чем толще и больше, тем длиннее), закручена сильно но "без барашков".

Типичные ошибки при скрутках:

На фото я постарался сымитировать неправильные соединения проводов, которые приходилась встречать в квартирной электропроводке:

• Вариант а) - недостаточная длина скрутки.
• Варианты б) и д) - это вообще не скрутки, но одни из самых любимых соединений домашних "очумельцев".
• Варианты в) и г) - не докрученная и плохо скрученная скрутки.

Еще одни из самых распространенных видов соединений это скрутка алюминиевой жилы с медной:

и соединение моно жилы и многожильного провода:

Все это,пример плохих соединений. Применять такие соединения в электропроводке - НЕЛЬЗЯ!

Где можно использовать СКРУТКУ ПРОВОДОВ?

Обычную скрутку проводов я использую только как временное соединение или как подготовительную операцию для других видов соединений (например, для сварки или пайки).

Резюме: Скрутка - это плохо! Используйте надежные виды соединений: сварку, опрессовку, сжимы 3М.

Согласно пункту 2.1.21. ПУЭ, соединения проводов и кабелей должны осуществляться одним из следующих способов: сваркой, опрессовкой, с помощью винтовых или болтовых соединений, либо методом пайки в соответствии с действующими инструкциями, утвержденными в установленном порядке. Как видим, «скрутка» здесь не упоминается вовсе. Можно смело делать вывод: скрутка практически запрещена ПУЭ.

Однако давайте разберемся, почему же официальное отношение к скрутке столь однозначно, в чем может крыться причина ее исключения из списка разрешенных способов соединения проводов, ведь совершенно ясно, что это сделано не просто так. Разрешены: опрессовка, пайка, сварка и винтовое соединение. Начнем с того, что рассмотрим, в чем заключаются особенности разрешенных способов соединений, и в чем их отличие от скрутки.

Пайка и сварка

Пайка и сварка предполагают монолитность и максимально возможную проводимость создаваемого неразъемного соединения. Во время пайки образуемое неразъемное соединение формируется межатомными связями, ибо когда соединяемые металлы нагреваются ниже температуры их плавления, припой уже расплавлен, он тут же их смачивает и затекает в зазор, после чего кристаллизуется.

Сварка тоже предполагает установление межатомных связей между свариваемыми частями, однако здесь уже сами металлы плавятся либо подвергаются пластическому деформированию (или подвергаются одновременно плавлению и деформированию).

Так или иначе теперь нам ясно, что и пайка и сварка проводов делают их сопряжение максимально полным и качественным, ведь провода объединяются на атомарном уровне, и значит для тока они превращены как бы в единый провод, когда на переходе между объединяемыми частями нет воздушных промежутков, отсутствуют лишние промежуточные элементы, могущие как-то ухудшить проводимость.

Опрессовка и винтовое соединение

Что касается опрессовки и винтового соединения, то здесь подразумевается настолько сильное прижатие сопрягаемых проводников друг к другу, что качество соединения практически идентично по уровню проводимости сварному соединению или спаю.

Да, прочность на разрыв у такого соединения может быть и меньше чем достижимая сваркой или пайкой, однако достигаемая проводимость стыка оказывается почти максимально возможной, так как провода можно сказать затекают друг в друга, их металлы диффундируют. Здесь нет даже промежуточного элемента — припоя, удельное сопротивление которого в принципе может быть больше удельного сопротивления металлов объединяемых проводов.

Если назначение соединяемых проводов таково, что провода не будет нести значительной механической нагрузки, то опрессовка или винтовое соединение по проводимости ничуть не уступят сварке и пайке.

Почему греется скрутка

А что со скруткой? Скрутка не только не позволит создать надежного, хорошо проводящего контакта, она также не обеспечит прочности и будет разогреваться сильнее чем остальной провод при прохождении через нее сколь-нибудь значительного тока.

Так будет происходить потому, что в месте скрутки провода не связаны на атомарном уровне, они всего лишь контактируют частью своих поверхностей, и кое-где между ними есть воздушные промежутки в которых обязательно со временем станут образовываться окислы.

К тому же механически скрутка все равно будет со временем расплетаться, чем еще более усугубит и образования продуктов окисления.

В конце концов из-за совместного действия названных факторов, контакт проводов в скрутке ухудшится настолько, что это окажется чревато образованием искр и даже возгоранием изоляции проводов.

Безусловно, если речь идет о временном соединении проводов, например во время тестирования схемы включения какой-нибудь нагрузки или при проверке части какого-нибудь ремонтируемого прибора, то в этих случаях никто не запретит вам аккуратно пользоваться элементарными разъемными соединениями - скрутками.

Тем не менее следует помнить об очевидных недостатках такого решения как скрутка и о неминуемых долгосрочных последствиях ее использования. Поэтому, пожалуйста, выполняйте неразъемные соединения только разрешенными ПУЭ способами.

Электричество — это та область, в которой необходимо все делать правильно и досконально. В связи с этим многие предпочитают разобраться во всем самостоятельно, а не доверять посторонним людям. Один из ключевых моментов — соединение проводов в распределительной коробке. От качества работ зависит во-первых, корректность работы системы, а во-вторых — безопасность — электрическая и пожарная.

Что такое распределительная коробка

От электрического щитка провода расходятся по помещениям в доме или квартире. В каждом помещении, как правило, не одна точка подключения: несколько розеток и выключатель есть точно. Чтобы стандартизировать способы соединения проводов и собрать их в одном месте, используют распределительные коробки (их еще иногда называют разветвительными или распаечными). В них заводятся кабели от всех подключаемых устройств, соединение которых происходит внутри полого корпуса.

Чтобы в процессе следующего ремонта не искать проводку, ее прокладывают по определенным правилам, которые прописаны в ПУЭ — Правила Устройства Электроустановок.

Одна из рекомендаций — проводить все соединения и ответвления проводов в распределительной коробке. Потому провода пускают по верху стены, на расстоянии 15 см от уровня потолка. Дойдя до места ответвления, кабель опускаются вертикально вниз. В месте ответвления устанавливается распределительная коробка. В ней и происходит соединение всех проводов по требуемой схеме.

По типу установки распредкоробки бывают внутренние (для скрытого монтажа) и наружные. Под внутренние в стене делают отверстие, в которое встраивается коробка. При таком монтаже крышка находится на одном уровне с отделочным материалом. Иногда в процессе ремонта ее закрывают отделочными материалами. Однако такой монтаж возможен не всегда: толщина стен или отделки не позволяет. Тогда используется коробка для наружного монтажа, которая крепится непосредственно на поверхность стены.

По форме распредкоробка может быть круглой или прямоугольной. Выводов обычно четыре, но может быть и больше. Выводы имеют резьбу или штуцера, к которым удобно крепить гофрошланг. Ведь именно в гофрошланг или пластиковую трубу удобнее укладывать провода. В этом случае заменить поврежденный кабель будет очень просто. Сначала отсоединить его в распределительной коробке, потом от потребителя (розетки или выключателя), потянуть и вытащить. На его место затянуть новый. Если же проложить по старинке — в штробу, которую потом замазать штукатуркой — для замены кабеля придется долбить стену. Так что это та рекомендация ПУЭ, к которой однозначно стоит прислушаться.

Что вообще дают распределительные коробки:

• Повышенная ремонтопригодность системы электроснабжения. Так как все соединения доступны, легко определить участок повреждения. Если проводники уложены в кабельные каналы (гофрошланги или трубы), легкой будет и замена поврежденного участка.
• Большая часть проблем с электрикой возникает в соединениях, а в таком варианте монтажа их можно периодически осматривать.
• Установка распределительных коробок повышает уровень пожарной безопасности: все потенциально опасные места находятся в определенных местах.
• Требует меньших затрат денег и труда, чем прокладка кабеля к каждой из розеток.

Способы соединения проводов

В коробке проводники можно соединять разными способами. Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность.

Скрутка

Самый популярный у народных умельцев способ, но самый ненадежный. Он не рекомендован ПУЭ для использования, так как не обеспечивает должный контакт, что может привести к перегреву и возникновению пожара. Этот способ можно использовать как временный, например, для проверки работоспособности собранной схемы, с обязательной последующей заменой на более надежный.

Даже если соединение временное, необходимо все делать по правилам. Способы скрутки многожильных и одножильных проводников похожи, но имеют некоторые отличия.

При скрутке многожильных проводов порядок действий такой:

• изоляция зачищается на 4 см;
• проводники раскручиваются на 2 см (поз. 1 на фото);
• соединяются до стыка нераскрученных проводников (поз 2);
• жилки закручиваются пальцами (поз 3);
• скрутка затягивается плоскогубцами или пассатижами (поз 4 на фото);
• изолируется (изолента или надетая до соединения термоусадочная трубка).

Соединение проводов в распределительной коробке с одной жилой при помощи скрутки проще. Очищенные от изоляции проводники скрещиваются и скручиваются пальцами по всей длине. Затем берут инструмент (плоскогубцы и пассатижи, например). В один зажимают проводники возле изоляции, вторым усиленно скручивают проводники, увеличивая количество витков. Место соединения изолируется.

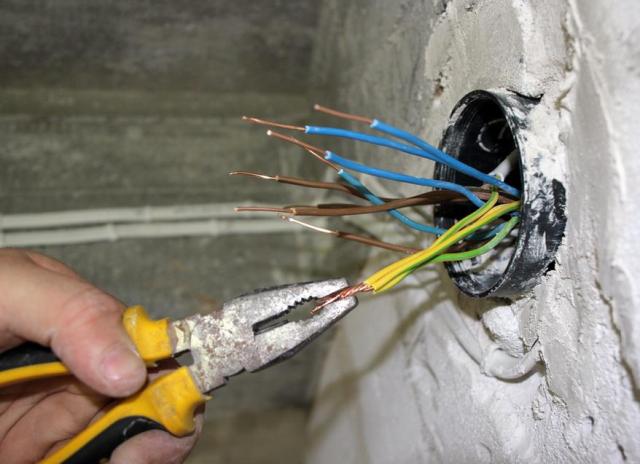

Скручивать пассатижами или плоскогубцами

Скрутка с монтажными колпачками

Еще проще делается скрутка с использованием специальных колпачков. С их использованием соединение более надежно заизолировано, контакт лучше. Наружная часть такого колпачка отлита из пластика, не поддерживающего горение, внутрь вставлена металлическая коническая часть с резьбой. Эта вставка обеспечивает большую поверхность соприкосновения, улучшая электрические характеристики соединения. Это отличный способ соединить два (или больше) провода без пайки.

Скрутка проводов при помощи колпачков происходит еще проще: снимается изоляция на 2 см, провода слегка закручиваются. На них надевается колпачок, с усилием проворачивается несколько раз, до тех пор, пока металл не окажется внутри колпачка. Все, соединение готово.

Подбираются колпачки в зависимости от сечения и количества проводников, которые необходимо соединить. Этот способ более удобный: место занимает меньше, чем обычная скрутка, все укладывается компактнее.

Пайка

Если есть в доме паяльник, и вы умеете с ним хоть немного обращаться, лучше использовать пайку. Перед скруткой провода лудят: наносят слой канифоли или паяльного флюса. Разогретый паяльник окунают в канифоль, и проводят несколько раз по зачищенной от изоляции части. На нем появляется характерный налет рыжеватого цвета.

После этого провода скручивают, как описано выше (скрутка), потом берут олово на паяльник, прогревают скрутку до тех пор, пока расплавленное олово не станет затекать между витками, обволакивая соединение и обеспечивая хороший контакт.

Этот способ монтажники не любят: уходит много времени, но если соединение проводов в распределительной коробке делаете для себя, не пожалейте времени и усилий, зато будете спасть спокойно.

Сварка проводов

Если есть , можно использовать соединение сваркой. Это делают поверх скрутки. Выставляют на аппарате сварочный ток:

• для сечения 1,5 мм 2 порядка 30 А,
• для сечения 2,5 мм 2 — 50 А.

Электрод используют графитовый (это для сварки меди). Клещами заземления аккуратно цепляемся за верхнюю часть скрутки, к ней же снизу подносим электрод, коротко касаемся, добиваясь розжига дуги, и убираем. Сварка происходит за доли секунды. После остывания место соединения изолируется. Процесс сварки проводов в распределительной коробке смотрите в видео.

Клеммные колодки

Еще одно соединение проводов в распределительной коробке — с помощью клеммных колодок — клеммников, как их еще называют. Есть разные типы колодок: с зажимами и винтовые, но, в общем, принцип их устройства один. Есть медная гильза/пластина и система крепления проводов. Они устроены так, что вставив в нужное место два/три/четыре проводника, вы их надежно соединяете. В монтаже все очень просто.

Винтовые клеммные колодки имеют пластиковый корпус, в котором закреплена контактная пластина. Они есть двух типов: со скрытыми контактами (новые) и с открытыми — старого образца. В любом из них в гнездо вставляется очищенный от изоляции проводник (длина до 1 см) и зажимается при помощи винта и отвертки.

Их недостаток в том, что не очень удобно соединять в них большое количество проводов. Контакты располагаются попарно, и если надо соединить три и больше провода, приходится втискивать в одно гнездо два провода, что затруднительно. Зато их можно использовать в ветках со значительным потреблением тока.

Другой вид колодок — клеммники Ваго. Это колодки для быстрого монтажа. В основном используются два вида:

Особенность этих клеммных колодок в том, что они могут эксплуатироваться только при малых токах: до 24 А при сечении медного провода в 1,5 мм, и до 32 А при сечении в 2,5 мм. При подключении нагрузок с большим потреблением по току, соединение проводов в распределительной коробке нужно выполнять другим способом.

Опрессовка

Этот способ возможен при наличии специальных клещей и металлической гильзы. На скрутку надевается гильза, она вставляется в клещи и зажимается — опрессовывается. Этот способ как раз подходит для линий с большой амперной нагрузкой (как сварка или пайка). Подробно смотрите в видео. В нем даже собрана модель распределительной коробки так что будет полезно.

Основные схемы расключения

Знать каким способом произвести соединение проводов в распределительной коробке- это еще не все. Необходимо разобраться, какие проводники соединять.

Как подключить розетки

Как правило, розеточная группа идет отдельной линией. В этом случае все ясно: у вас в коробке оказываются три кабеля по три (или два) проводника. Окраска может быть такой, как на фото. В этом случае обычно коричневый — это фазный провод, голубой — нулевой (нейтраль), а желто-зеленый — заземление.

В другом стандарте цвета могут быть красный, черный и синий. В этом случае фаза — красный, синий — нейтраль, зеленый — заземление. В любом случае провода собираются по цветам: все одного цвета в одну группу.

Затем они складываются, вытягиваются, обрезаются чтобы были одинаковой длины. Не обрезайте коротко, оставляйте запас хоть в 10 см, чтобы при необходимости можно было перезаделать соединение. Потом проводники соединяются выбранным методом.

Если проводов используется только два (в домах старой постройки нет зазмления), все точно также, только соединений два: фаза и нейтраль. Кстати, если провода одного цвета, предварительно найдите фазу (пробником или мультиметром) и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию.

Подключение одноклавишного выключателя

При наличии выключателя дело сложнее. Есть тоже три группы, но соединение у них другое. Есть

• вход — от другой распределительной коробки или со щитка;
• от люстры;
• от выключателя.

Как должна работать схема? Питание — «фаза» — заходит на клавишу выключателя. С его выхода подается на люстру. В этом случае люстра будет гореть только когда контакты выключателя замкнуты (положение «вкл»). Этот тип соединения показан на фото ниже.

Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Уходит с другого контакта, но уже голубым (не перепутайте) и соединяется с фазным проводом, который идет на люстру. Нейтраль (голубой) и земля (если сеть) скручиваются напрямую.

Подключение двухклавишного выключателя

Соединение проводов в распределительной коробке при наличии двухклавишного выключателя чуть сложнее. Особенность этой схемы состоит в том, что к выключателю на две группы ламп, должен прокладываться трехжильный кабель (в схеме без заземления). Один провод подключается к общему контакту выключателя, два других — к выходам клавиш. При этом необходимо помнить, какого цвета проводник подсоединен к общему контакту.

В этом случае фаза, которая пришла, соединяется с общим контактом выключателя. Синие провода (нейтраль) от входа и двух ламп просто скручивается все три вместе. Остаются провода — фазные от ламп и два провода от выключателя. Вот и соединяем их попарно: один провод от выключателя к фазе одной лампы, второй выход — к другой лампе.

Еще раз про соединение проводов в распределительной коробке при двухклавишном выключателе в видео-формате.
