Проведение электромонтажных работ - довольно сложное дело, которое лучше доверить специалисту в этой области. Однако в случае необходимости приобретения и различных кабелей для проведения монтажа необходимо разбираться в их маркировке. Указание на изоляции изделий буквенно-цифрового шифра и есть маркировка проводов.

В настоящий момент каждый завод-изготовитель обозначает свои изделия кодами, чтобы любой потребитель, взглянув на него, смог понять, из чего изготовлено изделие, каковы номинальное выдерживаемое напряжение, тип поперечного сечения, а также особенности его конструкции и вид изоляции.

Для соблюдения этих параметров все заводы и предприятия, занимающиеся изготовлением электротехнических изделий, обязаны использовать международный стандарт - ГОСТ. Маркировка проводов также позволяет без особых усилий определить расположение фазы, нуля, а в некоторых случаях - и заземления. Рассмотрим основные электротехнические изделия, представленные на рынке.

Кабели

Электрические кабели бывают нескольких видов в зависимости от целей использования. Они также могут состоять из медных или алюминиевых жил, которые пучками собраны под одним или разными обмоточными материалами из пластмассы или ПВХ. Также иногда присутствует дополнительная защитная оболочка из стальной ленты.

В зависимости от применения цветовая маркировка проводов может быть также различна. Так, различают:

• Радиочастотные кабели, передающие радио- и видеосигналы.
• Контрольные для передачи сигнала тем или иным устройствам.
• Силовые кабели используют в осветительных приборах для передачи электричества. Могут применяться как во внутренней, так и во внешней электропроводке.
• Для передачи связи используются кабели, способные проводить ток разных частот.
• В системах автоматизации применяются кабели управления, которые являются медными проводниками, находящимися под защитным экраном, отводящим помехи и препятствующим нанесению механических повреждений.

Провода

Изделие, образованное из нескольких проволок или только из одной, называется проводом. В большинстве случаев обмотка пластиковая, реже проволочная, но также встречаются и вовсе без изоляции.

В настоящий момент большее предпочтение отдают проводам, жилы которых изготовлены из меди или алюминия. Такие изделия используются не только в электромонтажных работах, но также и в качестве обмотки электродвигателей.

Имеют низкую стоимость, однако огромным минусом считается невозможность соединения их с другими, к примеру, медными. Изделия из меди хорошо выдерживают нагрузки, но на открытом воздухе быстро окисляются и являются дорогостоящими.

Маркировка электрических проводов также зависит от их предназначения. Установочные и силовые применяют как внутри, так и снаружи помещений. Монтажные, в свою очередь, используются при сборе электросхем в щитах или радиоаппаратуре.

Шнуры

Шнур представляет собой несколько жил с малым сечением, которые состоят из многих переплетенных между собой проволок. Чаще всего это электротехническое изделие представлено многожильными шнурами, обмотка которых является неметаллической.

Основное использование шнуров приходится на подключение к сети промышленных и бытовых приборов.

Буквенная маркировка

Любое электротехническое изделие должно быть промаркировано в соответствии с ГОСТами. Первая буква означает материал, из которого изготовлена жила. Если она медная, буква не присваивается, если алюминиевая, то маркируется литерой «А».

Расшифровка и провода второй буквой характеризует вид или материал изоляции. Она, в зависимости от вида провода, может быть записана как «П», «М», «МГ», «К», «У», что соответствует плоскому, монтажному, монтажному с гибкими жилами, контрольному и установочному виду провода. Установочный может также маркироваться как «П» или «Ш».

Следующая, третья буква, означает материал обмотки изделия:

• «К» - капроновая;
• «С» - стекловолоконная;
• «ВР» или «Р» - поливинилхлоридная;
• «Ф» - металлическая;
• «Э» - экранированная;
• «Р» - резиновая;
• «МЭ» - эмалированная;
• «Т» - обмотка с несущим торсом;
• «НР» или «Н» - найритовая;
• «Л» - лакированная;
• «Г» - обмотка с гибкой жилой;
• «О» и «Ш» - полиамидный шелк в качестве оплетки или изоляции.

Маркировка проводов также может обладать четвертой буквой, которая характеризует конструктивные особенности электротехнического изделия:

• «К» - провод бронирован проволоками круглого сечения;
• «А» - асфальтированный провод;
• «Т» - изделие применяется для проведения в трубах;
• «Б» - бронирован лентами;
• «О» - наличие защитной оплетки;
• «Г» - для провода - гибкий, а для кабеля - без защиты.

Цифровая маркировка

Маркировка электрических проводов по первой цифре указывает количество жил, в случае если она отсутствует, проводник имеет только одну жилу. Вторая и третья цифра означает в миллиметрах квадратных и номинальное выдерживаемое напряжение сети.

Заземление

В большинстве своем цветовая маркировка проводов предназначена для облегчения проведения электромонтажных работ и безопасности ее выполнения.

Согласно изоляция земельного проводника должна иметь зелено-желтый цвет. В некоторых случаях окраска может быть исключительно зеленой либо только желтой.

Для заземления маркировка цвета проводов наносится либо в продольном, либо в поперечном направлении. На электросхемах «землю» принято обозначать буквами «РЕ», которую также иногда называют нулевой защитой.

Ноль

Нулевой рабочий контакт не несет на себе заряда напряжения, а является лишь проводником. Маркировка проводов по цвету должна быть голубоватого или синего оттенка. На электросхеме ноль принято обозначать как «N».

Фаза

Фазный провод всегда находится под напряжением, если он подключен к сети. Маркировка цвета проводов фазы может быть выполнена во многих цветовых оттенках - коричневый, черный, бирюзовый, фиолетовый, серый и другие. Но чаще всего фазные проводники бывают белыми либо черными.

PEN-проводник

В любом жилом здании или помещении всегда необходимо заземление или зануление электропроводки. В настоящее время актуально проводить TN-C-систему заземления, которая включает в себя объединение проводов заземления и нейтрали. Маркировка цвета проводов, совмещенных по такой системе, будет переходить из желто-зеленого в синий цвет.

Для начала необходимо разделить проводник на две шины - РЕ и N, которые впоследствии соединяются между собой перемычкой в середине или двумя по краям. После чего повторно заземлить шину РЕ и проверить сопротивление.

Как определить и фазу?

Иногда во время ремонта или обновления электропроводки необходимо определить, какой провод что означает. Но случается, что маркировка проводов по цвету в этом не союзник, так как из-за длительного срока эксплуатации или в случае короткого замыкания это невозможно.

С этой задачей можно справиться, используя индикаторную отвертку, в народе называемую «контролькой». Этот метод подходит в случае однофазной сети, без провода заземления. Сначала необходимо отключить подачу электричества, развести оба проводника в стороны и снова включить После этого поднести индикаторную отвертку к одному из проводов. Если лампочка на «контрольке» загорелась, соответственно, этот провод и будет фазой, а оставшаяся жила - нулем.

В случае если проводка трехжильная, для определения каждого из проводов можно воспользоваться мультиметром. Это прибор имеет два провода. Для начала необходимо установить на нем номинальное напряжение свыше 220 Вольт. После чего один из проводов мультиметра зафиксировать на контакте с фазой, а другим определить заземление или нейтраль. Если вторым проводом обнаружится жила заземления, показания на приборе опустятся немного ниже 220, а если ноль, то напряжение сместится в пределы 220 Вольт.

Третий метод определения проводов можно использовать в том случае, если под рукой не оказалось ни отвертки, ни мультиметра. В этом может помочь маркировка проводов, которая в любой ситуации для изоляции нуля будет промаркирована в сине-голубой цветовой гамме. Остальные два контакта будет сложнее определить.

Если один из контактов цветной, а другой белый или черный, то, скорее всего, цветной будет фазой. По старым стандартам черно-белым цветом обозначали жилу заземления.

Также, согласно правилам установки электрооборудования, белый цветом маркируется земельный провод.

Маркировка в цепи постоянного тока

Маркировка проводов в сети постоянного напряжения имеет красный окрас изоляции для плюса, и черный - для минуса. Если сеть трехфазная, то каждая фаза будет иметь свой определенный цвет: красный, желтый и зеленый. Ноль и заземление, как обычно, будут синими и желто-зелеными.

Если вводится кабель на проводам фаз будет соответствовать черная, белая и красная изоляция, а цвет нейтрали и «земли» останется без изменения, как в случае с сетью на 220 Вольт.

Самостоятельное обозначение проводов

Иногда, за неимением подходящего по цвету, можно самостоятельно изменить цвет одного и того же провода, используемого для нуля, фазы и заземления. В этом случае расшифровка маркировки проводов будет очень кстати.

Можно делать небольшие пометки на проводах, которые в дальнейшем могут оказаться очень полезными. Также можно воспользоваться цветной изолентой и обмотать провода в соответствии с маркировкой.

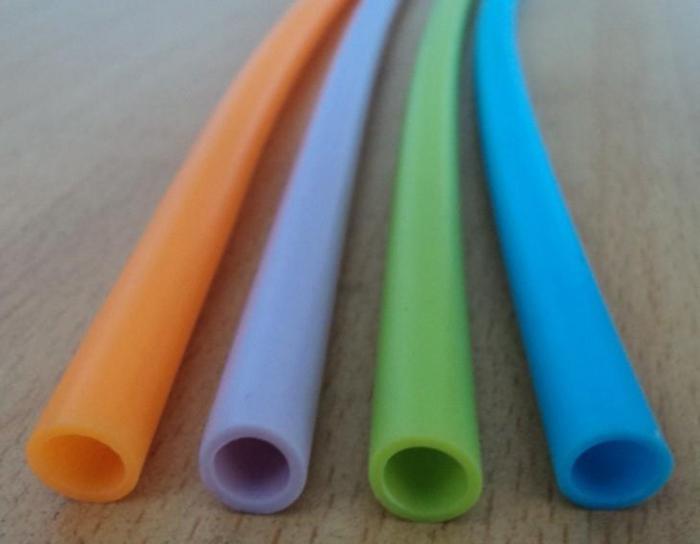

На сегодняшний день большим спросом пользуются кембрики, которые представляют собой цветные пластиковые трубки, способные к термоусадке. В случае использования шин также необходимо провести обозначения на концах проводников.

Проведение электромонтажных работ практически невозможно без наличия кабелей с изоляцией разных оттенков. Это не рекламные ходы производителя или модный тренд, а необходимость для профессиональных электриков.

Согласно требованиям цвет проводов: фаза ноль земля должен отличаться друг от друга и иметь соответствующий вариант.

Вконтакте

Понятия фазы, ноля и заземления

Чтобы ответить на вопрос: “Фаза, ноль, земля – что это такое?”, нужно понять, как подключается проводка в доме. Электричество попадает в жилье от трансформаторного распределителя. Ноль – это провод, соединяющийся с контуром земли на подстанции. Он нужен, чтобы создать нагрузку на фазу, которая присоединена к другому концу обмотки трансформатора. Заземление не входит в схему питания, оно обеспечивает защиту в случае возникновения аварии.

Применение изоляции разных оттенков дает возможность определить принадлежность проводов к определенной группе.

Кроме того, это позволяет исключить ошибки при монтаже электрики, что убережет от короткого замыкания и удара электротоком при ремонте сети.

Выбор цветов проводов в трехжильном кабеле происходит согласно единому стандарту.

Жилы имеют буквенные и цветовые обозначения. Чаще всего применяется изоляция определенного оттенка всего провода, иногда можно указать определенную расцветку на соединениях и его концах.

Это выполняется с использованием разноцветной изоленты или специальной трубки. Чтобы сделать все правильно, нужно знать, как обозначается фаза и ноль.

Разновидности оттенков изоляции

Чтобы электрикам было удобно работать и не приходилось постоянно проверять, где фаза, а где – ноль, используя специальные тестеры, и были приняты некоторые правила для обозначения фазы и нуля (ПУЭ).

Как отличаются по окраске фазные провода

Согласно принятому нормативу, жилы фазы бывают таких оттенков:

• красный;
• черный;
• серый;
• коричневый;
• розовый;
• белый;
• оранжевый;
• фиолетовый.

Важно! Провода, которые маркируются буквами L, N, в электрике относятся соответственно к фазе и нолю, жила защиты подписывается РЕ.

Если сеть с одной фазой является ответвлением трехфазной цепи, то цветовой окрас изоляции жилы должен быть таким же, как и у проводника, к которому она присоединяется.

Важным моментом является обязательное несовпадение расцветки обозначения фазы с тоном заземления и ноля.

Внимание! Если используется кабель, не имеющий маркировки, на него ставят разноцветные метки в местах стыковки и на концах.

Желательно, прокладывая проводку по всей квартире, применять одинаковый кабель, чтобы расцветки проводов в электрике были одинаковы везде.

Цвет рабочего ноля и заземления

Цвет нулевого провода обычно голубой, а защитная жила заземления изготавливается желто-зеленого цвета с полоскам, которые наносятся продольно или поперечно. Если совмещены функции нулевого и защитного проводника, то цвет его – синий с желто-зелеными полосками на стыках.

Если вы не знаете, какого цвета фаза, чтобы определить, правильно ли соединены проводники, нужно определить фазный и нулевой провод: для этого потребуются специальные инструменты.

Это самый простой вариант для нахождения фазы. Без индикаторной отвертки не стоит приступать к замене светильников, монтажу выключателей или розеток.

Работать с инструментом очень просто. Нужно коснуться отверткой провода, и если он под напряжением, то при нажатии на контакт сзади инструмента загорится лампа.

Световой сигнал означает, что была обнаружена фаза. Это самый простой и часто рекомендуемый электриками способ нахождения фазного провода. Стоимость отвертки невысока, поэтому позволить иметь ее у себя может любой человек. Однако есть свои недостатки, например, она может показывать напряжение там, где оно отсутствует.

Отдельного специального режима, который поможет определить фазу или ноль, у мультиметра нет: узнать это можно только по наличию цифр на табло или их отсутствию .

При измерении тестером напряжения электросети нужно выбрать режим для определения напряжения тока в переменной сети. Прежде чем приступать к определению фазы, проверьте прибор на любой рабочей розетке. После этого можно искать красным щупом фазу. Если, установив его на фазе, начнете другим щупом касаться остальных проводов, то найдете ноль (прибор покажет 220В) или заземление.

А вот установить, где заземление и где ноль, прибором будет сложно. Если необходимо это сделать, то стоит на электрощите отключить провод заземления, тогда при проверке прибором он не будет показывать на этом проводнике 220В.

Мультиметры современная промышленность выпускает двух видов: аналоговые и цифровые. Каждый из них имеет свои преимущества и недостатки.

Например, аналоговые приборы помогут провести измерения в условиях помех и волн. Цифровой аппарат применяется чаще, его используют строительные организации и производители радиотехнического оборудования.

В быту также чаще присутствуют цифровые модели приборов.

Если говорить о технических характеристиках мультиметра, то цифровые модели обладают более точными показаниями измерений, однако они существенно отличаются по стоимости, которая зависит от встроенных функций оборудования. Индикатор может быть цифровым или стрелочным, последний считается более точным. Существуют варианты, которые можно подключать к компьютеру для передачи данных.

Внимание! Чтобы прибор прослужил длительное время, стоит обращать внимание на его изготовление. Корпус должен быть защищен от ударов и проникновения влаги. Лучше, если в комплекте будет специальный футляр для хранения и переноски оборудования.

Если при создании электрической разводки в доме не были использованы правила цветовой маркировки проводов, то другим электрикам сложно работать с такой сетью. Проверять фазу и ноль нужно будет только при помощи специальных приборов.

Если при устройстве сети нельзя приобрести жилы соответствующих оттенков, тогда можно соединения пометить цветной изолентой. Это допускается правилами. Кроме того, при монтаже стоит придерживаться следующих рекомендаций:

• Стоит выбирать кабели одной фирмы-производителя: в таком случае расцветка жил будет идентична, это исключит ошибки при работе с ними;
• Если все же пришлось использовать продукцию разных изготовителей или различных оттенков, то стоит промаркировать жилы изолентой соответствующих цветов. Не полагайтесь на память, чтобы потом не гадать, синий провод – это фаза или ноль.
• Если пришлось удлинять кабель, берите провода с теми цветовыми вариантами, что и на основном.
• Не стоит применять кабели без заземления (желто-зеленая жила).

Применяя эти простые советы, вы сможете избежать ошибок при создании электропроводки или ее ремонте. Это убережет вас от неприятностей. Если обслуживать или ремонтировать сеть придется другому электрику, то он быстро разберется, и ему не придется проверять каждый провод приборами.

Проводка в зданиях состоит из изолированных алюминиевых и медных проводов. Для удобной прокладки электропроводки, а также для дальнейшего обслуживания кабелей изготовители используют различную колористику для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие цвета встречаются

Согласно Правилам устройства электроустановок (ПУЭ), изолирующий материал проводки должен иметь цветовой окрас и легко распознаваться мастером. Электрокабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый проводок окрашен в определенный цвет. Сейчас с трудом верится в то, что не так давно изоляция кабельных жил имела только два цвета: черный и белый. Но, к счастью, с введением новых правил, цветовое оформление кардинально изменилось. В основном, для электропроводки используются такие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневый оттенки. Рассмотрим подробнее какому проводнику соответствует тот или иной цвет.

Наглядный пример цветов для электрических проводников.

Нейтраль

Нулевая жила (нейтраль) обычно синего или голубого цвета. В распределительной коробке этот провод подключают к нулевой шине, которая помечена латинской буквой N. К этой шине подключают все синие провода. Следует отметить, что провод ноль совмещает в себе две функции: рабочего и защитного нуля. Защитный провод ноль тоже синего цвета, а на концах, т.е. в местах соединений, имеются желто-зеленые полосы. Подсоединяется к шине, имеющей обозначение REN. Нужно отметить, что общепринятые правила допускают зеленые полосы по всему проводу с синими окончаниями.

Схема замкнутой электроцепи.

Заземляющий провод

Заземляющий проводник имеет желтый или зеленый цвет или обозначен полосами такого цвета по всему кабелю. Такой проводник подключают в распределительном щитке к заземляющей пластине. В распределительной коробке проводник земля подключается к заземляющим проводам, идущих от розеток и электроприборов, таких как светильники, например. Проводник земля не подключают к устройству защитного отключения.

Как выглядит провод заземления.

Провод фаза

Жила, отвечающая за фазу в электрическом проводе, окрашивается в разные цвета. Она может быть: черной, коричневой, красной, серой, фиолетовой, розовой, белой, оранжевой, бирюзовой. Каждый производитель электропроводов имеет право обозначить фазную жилу в один из этих оттенков. Проще говоря, главная задача электрика во время монтажа электропроводки помещения в первую очередь определиться с нулевым проводом и заземляющим, а оставшийся провод будет фазой. Для того, чтобы не ударило током электрик должен проверить провода с помощью специального пробника, чаще всего он представлен в виде отвертки.

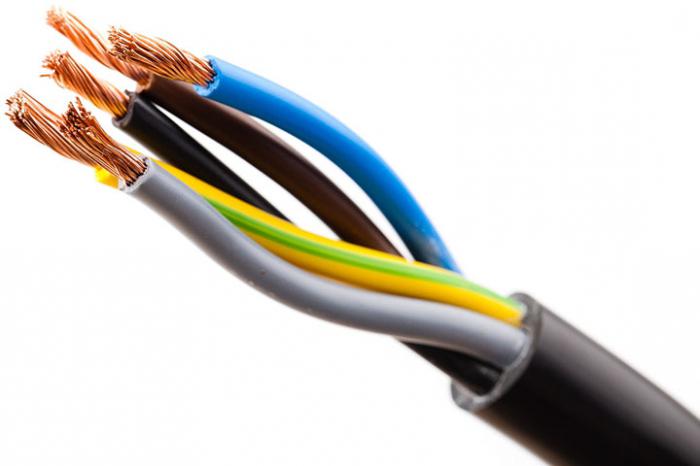

Какого цвета могут быть провода в кабеле

Как самостоятельно обозначить провода цветом

Бывают случаи, когда провода имеют нестандартный цвет, отличающийся от перечисленных в ПУЭ. В таких ситуациях можно самостоятельно сделать цветовую маркировку кабельных жил. Для этого используем цветную изоленту, которой помечаем концы проводов в распределительном щитке. Также для таких целей есть специальная термоусадочная трубка, ее иногда называют кембриком. После этого не забываем обязательно записать ваши обозначения, чтобы в дальнейшем не возникло путаницы.

Цветная изолента для обозначения проводов.
Термоусадочная трубка для изоляции проводов.

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая маркировка проводов со времен СССР

Комментарии:

Похожие записи

Особенности и некоторые секреты монтажа открытой проводки в деревянном доме своими руками Виды и области применения металлических кабель-каналов

Цветовая маркировка проводов – это далеко не рекламная «фишка» производителей, как считают некоторые электрики-новички. Это специальное обозначение, которое позволяет электромонтеру определить ноль, заземление и фазу без использования дополнительных измерительных приборов.

При неправильном соединении между собой контактов, могут возникнуть неприятные последствия в виде короткого замыкания и поражения человека электротоком.

Основная цель нанесения цветовой маркировки – это сокращение сроков подключения контактов и создание безопасных условий при проведении электромонтажных работ. На текущий момент, в соответствии с ПУЭ и европейскими стандартами, каждая жила имеет свой четко прописанный окрас.

О том, какой цвет имеет нулевой провод, заземление и фаза, мы и поговорим.

Провод заземления

По стандартам изоляция «земли» окрашивается в желто-зеленый оттенок. Некоторые производители наносят на заземляющий проводник желто-зеленые полосы в продольном и поперечном направлении. Редко, но все же встречаются, оболочки чисто зеленого или чисто желтого цвета.

На электрических схемах «земля» обозначается двумя латинскими буквами «РЕ». Заземление часто называют нулевой защитой, но это не рабочий ноль, не нужно путать.

Провод нейтрали

Как в однофазной электрической сети, так и трехфазной, нейтраль окрашивается голубым или синим цветом. На электросхеме ноль обозначается латинской буквой «N». Нейтраль также называется нулевым или нейтральным рабочим контактом.

Провод фазы

Этот провод в зависимости от производителя маркируется следующими цветами:

• белый;
• бирюзовый;
• черный;
• коричневый;
• розовый;
• красный;
• фиолетовый;
• оранжевый.

Самые распространенные цвета для обозначения фазы – черный, белый и коричневый.

Несмотря на кажущеюся простоту, цветовая маркировка имеет ряд особенностей, которые вызывают у новичков следующие вопросы:

1.Что такое PEN?

2.Как определить фазу, заземление и ноль, если изоляция имеет нестандартный цвет либо вообще бесцветна?

Разберемся с каждым пунктом.

Что такое PEN?

Устаревшая на сегодня система заземления типа TN-C предполагает совмещение заземления и нейтрали. Ее основное преимущество – это скорость выполнения электромонтажных работ. Недостаток TN-C– это высокая вероятность повреждения электротоком при монтаже проводки в квартире или доме.

Основной цвет для обозначения совмещенного провода – желто-зеленый, но на концах изоляции имеется синий окрас, характерный для нулевого провода.

На электросхеме такой контакт обозначается тремя латинскими буквами «PEN».

Как найти фазу, заземление и ноль?

Бывают случаи, когда при ремонте бытовой электрической сети оказывается, что все проводники имеют один цвет. Как в таком случае определить, где какой провод.

В однофазной сети, где всего две жилы, без заземления, нужно всего лишь иметь при себе специальную индикаторную отвертку. Для начала нужно отключить электричество на распределительном щитке. Затем зачищаются провода и разводятся по сторонам. Теперь снова включаем электричество и поочередно подносим индикатор к каждому из проводов. Если при контакте лампочка на отвертке загорелась, значит – это фаза, а вторая жила, следовательно, ноль.

Если электрическая сеть трехфазная, то понадобиться более сложное оборудование – мультиметр с измерительными щупами. Для начала устанавливаем прибор на значение выше 220 Вольт. Один щуп фиксируем на фазе, а вторым определяем заземление и ноль. При контакте с нулем, тестер должен показать напряжение 220 Вольт. Заземляющий провод будет показывать напряжение немного ниже.

Если под рукой нет индикаторной отвертки или мультитестера, то определить принадлежность провода можно по изоляции. Здесь важно знать, что синяя оболочка всегда является нейтралью. Даже в самой нестандартной маркировке ее окрас не меняется. Две другие жилы установить сложнее.

Первый способ основан на ассоциациях. Например, перед вами цветной и белый, либо черный контакт. Обычно землю обозначают белым или черным цветом. Следовательно, оставшийся провод – это фаза.

Второй способ. Нейтраль снова отбрасываем. Остался красный и черный. Согласно ПУЭ белая изоляция – это фаза. Тогда красный проводник – это земля.

В цепях с постоянным током цветовая маркировка минуса и плюса представлена соответственно черным и красным цветом изоляции. В трехфазной сети трансформатора каждая фаза окрашена в индивидуальный цвет:

• А-желтый;
• В-зеленый;
• С-красный.

Ноль, как всегда, синий, а заземление – желто-зеленое. В кабелях, рассчитанных на напряжение 380 Вольт, провода обозначаются так:

• А-белый;
• В-черный;
• С-красный.

Защитный и нулевой проводники не отличаются по маркировке от предыдущего варианта.

Обозначаем провода самостоятельно

При отсутствии визуального обозначения, после ремонтных работ нужно самостоятельно указать принадлежность проводов. Для этого подойдет яркая изоляционная лента или термоусадочная трубка.

По ГОСТу, маркировку жил нужно проводить на концах проводников – в местах их контакта с шиной.

Такие пометки значительно облегчат будущий ремонт и обслуживание.

Правильная маркировка проводов и шнуров позволяет значительно облегчить монтаж и ремонт любых электрических сетей. Ведь правильная маркировка не только облегчит сам процесс монтажа, но и позволит вам или любому другому человеку просто взглянув в распределительную коробку, щиток или на провода, определить их назначение.

Именно для этих целей маркировка проводов должна выполняться согласно единых правил, которые приведены в «Библии» любого электрика – ПУЭ (Правила устройства электроустановок).

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

И единственным послаблением является возможность нанесения обозначения не по всей длине проводника, а только в местах подключения, как представлено на видео.

Цветовая маркировка проводов

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

• Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
• Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения в которой используются два разных фазных проводника.

• Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.
• Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.

• Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
• Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

• Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».

Обратите внимание! Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».

• Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
• Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.

• Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
• А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «­―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Не нормированные варианта обозначения проводов

Но к сожалению маркировка проводов фаза ноль, заземление далеко не всегда выполняется согласно норм ПУЭ. Часто можно встретить и другие обозначения. Особенно часто это касается старых схем, электрооборудования, а также некоторых новых устройств не сертифицированных производителей.

И дабы они не ввели вас в заблуждение давайте рассмотрим наиболее распространенные варианты.

• Достаточно часто на старых еще советских схемах можно встретить символы «Ф» или «Ф1», «Ф2» и «Ф3». Расшифровка данного обозначения достаточно проста – это обозначает фаза. Причем символ без буквенного обозначения применяется для однофазной сети, а с буквенных для трехфазной.
• На новых схемах можно встретить обозначение «L» или соответственно «L1», «L2» и «L3». Так зарубежные производители часто обозначают фазу. Что касается цифровых обозначений, то здесь действует то же правило – без цифры для однофазной сети, с цифрами для трехфазной.

Обратите внимание! Для однофазной сети обозначение «Ф» или «L» обозначают не принципиальность четкого соблюдения фаз. То есть вы можете подключить любую фазу. То же касается и трехфазной сети с цифровым обозначением. Если же имеется обозначение «Фа», «Фв», «Фс» или ««Lа», «Lв», «Lс», то соблюдение чередования фаз обязательно.

• Маркировка проводов в щитах может содержать символ «0» . Это обозначение нулевого провода достаточно часто используют по сей день как в схемах, так и в обозначении выводов на оборудовании.

• Для обозначения защитного провода часто используется символ заземления, о котором мы уже говорили выше . Обычно его применяют для обозначения места подключения защитного провода выполненных по системе отличной от TN-C-S.
• Маркировка проводов щитка постоянного тока может содержать символы «L+» и «L―». Данный символы обозначают соответственно положительный и отрицательный проводник и не должны вводить вас в заблуждение.

Вывод

Правильная маркировка проводов по цвету и обозначению способна во многом облегчить не только монтаж, но и последующее обслуживание электроустановок. Тем более что цена выполнения требований по маркировке крайне низка, а требования не так уж сложны к исполнению. Поэтому если вы хотите все сделать «по уму» и облегчить себе же дальнейшую эксплуатацию вашей электрической сети советуем вам соблюдать данные нормы.
