Существует значительное количество сфер использования двойных выключателей. Их используют для люстр, когда требуется контроль и регулировка яркости освещения. Актуальны они и для раздельного санузла. Для освещения входа в частных домовладениях. Если нет определенной подготовки, то схема подключения двухклавишного выключателя может вызвать некоторые трудности. Но используя инструкцию к монтажу и полезные рекомендации, с подобной установкой справится даже новичок.

Двухклавишное устройство является важной составляющей любого современного интерьера

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

У конструкции есть некоторые достоинства:

• возможность отключать и включать целые группы ламп;
• экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
• позволяет регулировать освещение при большом количестве ламп в люстре;
• применяется для помещений с повышенным уровнем влажности;
• не требует особого ухода;
• простота монтажа.

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Статья по теме:

Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Полезная информация! Если у вас модульный механизм, то важно обеспечить питание каждого его компонента. При этом можно воспользоваться перемычкой.

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

Изображение	Этапы
	Сначала в щитке отключается электропитание, а затем проверяется отсутствие напряжения при помощи индикатора.
	В гнездо устанавливается стаканчик, и через него протягиваются провода от монтажной коробок. Оголение жил на 10 мм выполняется при помощи бокорезов.
	Провод с фазой подсоединяется к клемме, а остальные проводки в клеммы. Каждый элемент соответствует конкретной клавише. Провод фазы часто имеет белый цвет.
	Если нужен определенный порядок включения различных групп освещения, то после проверки, в случае необходимости, провода в клеммах меняются.
	Монтируем корпус выключателя и крепим его при помощи шурупов. Затем проверяется расположение уровня конструкции.
	Производится установка рамки и клавиш из пластика.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

Статья по теме:

В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект с разумными затратами.

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

• обесточивание помещения;
• важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться, следует посмотреть в щиток;
• проводится установка источников света и проведение проводов к выключателю;
• выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

• при монтаже проверяйте отдельные кабели;
• фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
• перед креплением важно проверить работоспособность конструкции.

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна из клавиш может пропускать определенную световую группу, или все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Cхема подключения двухклавишного выключателя на две лампочки (видео)

Возможно Вам также будет интересно:

Проходной выключатель: схема подключения на 2 точки и другие варианты монтажа Схема подключения светодиодной ленты 220в к сети – выполняем правильно Экономим электроэнергию: датчики движения для включения света

Главная » Проводка » Выключатели » Проходные » Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Полезные советы для правильного использования схемы подключения двухклавишного проходного выключателя

Многим интересен вопрос подключения двухклавишного проходного выключателя самостоятельно, без вызова электриков. Сделать это не так то сложно, особенно имея под рукой подробные схемы подключения и детальное описание каждого шага.

Отличительные особенности выключателя проходного двухклавишного

Выключатель, который предназначен для управления раздельными источниками света, называется двухклавишным. К таковым источникам относятся как различные разводки софитов, так и люстры с раздельным управлением. Обычно схемы с 2-клавишными выключателями активно применяются в квартирах и кабинетах, где необходимо управление двумя линиями освещения. В коридорах, ванных комнатах и проходных помещениях нет в этом острой необходимости, поэтому там применяется самый обычный одноклавишный проходной выключатель.

На таких выключателях есть специальные стрелки, которые нужны для указания положения on/off.

Если же разводка сделана таким образом, что в комнате несколько равнозначных точек управления, то положение «Включено» или «Выключено» однозначно определить нельзя.

В этом и заключается основное отличие таких систем от обычных одноклавишных с точки зрения пользователя.

С технической точки зрения такой выключатель представляет собой два одноклавишных, которые имеют общий корпус и функционируют по принципу «перекидывания» контактов. Во всех двуклавишных системах управления используется 6 контактов: 2 являются входными, а 4 — выходными.

Схема подключения двухклавишного проходного выключателя

В решении вопроса подключения двухклавишных проходных выключателей наиболее полезным будет сначала разобраться в тонкостях установки двух одноклавишных выключателей.

Как подключить два одноклавишных проходных выключателя

Чтобы понять механизм работы более сложной системы, нужно сначала разобраться с её базовым элементом.

Приведенная схема включает в себя такие элементы: распределительный короб, пару проходных одноклавишных выключателей, любой светильник и провода. Такой вид схемы включения проходного выключателя двухклавишного используется для обеспечения возможности управлять светом из двух мест.

Как видно на предоставленном рисунке, «земля» проходит из распределительной электрической коробки напрямую на лампочку. Фазу сети подсоединяют к общему зажиму первого выключателя. Два выходных контакта этого выключателя соединяются с такими же элементами второго. Логически понятно, что из второго выключателя провод идет обратно в коробку и уже оттуда напряжение поступает на лампу.

Монтаж на практике достаточно прост: сначала выключатели размещаются в своих коробках.

Затем устанавливаются лампочки. причем соединяются они между собой параллельно и наружу выходит лишь один двухжильный кабель.

На подготовленное заранее установочное место помещается распределительная коробка, куда подключаются контакты и от выключателя, и от ламп, а также «земля».

Включение освещения с двух мест — схема управления

А вот теперь можно говорить и о более сложной системе. Вот схема подключения проходного выключателя с 2х мест:

Вы, наверное, уже догадались, что такая схема представляет собой ни что иное, как удвоенную схему подключения одноклавишного выключателя для управления из двух мест. По факту, каждая клавиша является независимым выключателем. Здесь всё просто, поэтому нет смысла особо распространяться. Гораздо интереснее выглядит ситуация с подключением хотя бы трех двухклавишных проходных выключателей.

Предварительный расчет предполагаемой мощности для бытовых потребностей помогает осуществить правильный и безопасный монтаж электропроводки. При расчете сечения кабеля по мощности перед окончательным выбором нужного сечения надо учитывать потребляемые группы электроэнергии и величину максимального тока для каждого сегмента.

Повысить надежность электроснабжения потребителей помогает правильное соединение проводов в распредкоробке. Здесь можно прочитать о разных методах подключения кабеля, как однородного, так и из разных металлов, в распределительном коробе.

Здесь может возникнуть несколько сложностей, которые легко установить из представленных выше схем:

• средний выключатель имеет больше проводов и совсем другую схему подключения;
• конструкция такого выключателя несколько отличается от крайнего.

Понятно, что оба эти фактора никак не способствуют упрощению схемы, а, наоборот, создают огромное количество проводов.

В этом то и ключевой недостаток: больше проводов — больше материалов, больше материалов — больше работы — больше затраты.

Несмотря на непопулярность данной схемы, рассмотреть её все же стоит.

Особенности управления освещением с трех мест

Из-за низкой популярности такой схемы достаточно сложно найти перекрестные двухклавишные проходные выключатели, которые занимают среднее место в схеме. Обычно такую проблему решают установкой дополнительной пары одноклавишных выключателей в одну рамку. Схема этого приведена на рисунке:

Как видите, эта схема характеризуется наличием ещё одной параллельной схемы одноклавишного проходного выключателя. Таким образом, для управления из трех мест используется две совмещенные схемы для управления из двух мест.

Монтаж схем проходного двухклавишного выключателя

О монтаже одноклавишных схем мы говорили выше. Для двухклавишных всё несколько иначе: тут нет распределительной коробки, поэтому механизм будет таков:

• сначала в специальные коробки устанавливаются сами выключатели, выводы которых оставляются достаточно длинными;
• после этого устанавливаются светильники, контакты которых тоже должны быть большой длины;
• производится подключение в соответствии со схемой.

Как видите, каких-либо сложных деталей в монтаже двух и трех проходных двухклавишных выключателей нет. Всё достаточно просто, а имея под рукой схемы и механизм монтажа с работой справится даже непрофессиональный электрик.

Подключение проходного двухклавишного выключателя на видео
Как подключить выключатель с двумя клавишами? Подробная схема подключения

Двухклавишные модели широко распространены и устанавливаются практически на всех зданиях, сооружениях бытового и промышленного назначения. Переключатели этого вида обеспечивают управление светом из одного места в разных помещениях. Включают свет на люстрах с двумя группами ламп или две группы светильников в больших помещениях. не такая сложная, но для того, чтобы собрать схему и грамотно выполнить установку всех элементов, надо хорошо ознакомиться с деталями этого процесса.

• Схема подключения двухклавишного выключателя
• Особенности монтажа на стены

Конструктивные особенности двухклавишного выключателя

Как и все изделия, двухклавишные разделяют по следующим признакам:

Двухклавишный выключатель для скрытой проводки

Для какого вида проводки используется, внешней или скрытой, отличие конструкции корпуса и методов установки. Для внутренней проводки корпус имеет механизм раздвижных планок, фиксирующих выключатель внутри отверстия стены. Гнездо под крепления изделий на стенах делаются с помощью перфораторов коронкой с победитовыми или алмазными резцами. Сначала устанавливается пластиковый или металлический подрозетник цилиндрической формы, потом конструкцию корпуса. Вращением винтов распорного механизма выдвигаются планки, они опираются на противоположные края посадочного отверстия, жестко фиксируя корпус переключателя света скрытой проводки к стене. Изделия для открытой проводки чаще применяются для зданий с деревянными стенами или в сборно-щитовых сооружениях. Корпус крепится саморезами к поверхности стены.

Двухклавишные переключатели света различаются по виду контактов, используются два типа конструкции контактов. Винтовые, оголенный конец провода зажимается винтом между двумя металлическими пластинами. Очень надежный способ, но имеет один существенный недостаток, при слабо зажатом проводе или неправильно выбранном сечении проводов контакты греются.

Это приводит к ослаблению силы зажима, требуется периодически подтягивать винты. Иначе произойдет полная потеря контакта или возгорание проводки, других пластиковых элементов переключателя света. В зажимной конструкции конец провода фиксируется пластиной, на которую постоянно давит пружина, обеспечивая стабильный контакт.

• По материалу, из которого сделан корпус

Переключатели света можно разделить по материалу, из которого сделан корпус, пластиковые или керамические. На них обязательно делается маркировка допустимого значения тока, мощности, вольт. Керамические изделия хорошо отводят тепло, предназначены для установки в цепи высоких нагрузок 10А, 220В, мощность до 2300Вт. Пластиковые корпуса рассчитаны на меньшие токи 3-6А.

Критерии выбора двухполюсного выключателя и других элементов схемы

Прежде чем выбрать подходящий образец и собрать схему, определитесь с параметрами сети, какая будет проводка, скрытая или внешняя. Сколько мощности будут потреблять осветительные приборы, по силе тока определите необходимое сечение проводов. Для люстры, где стоят две группы ламп, одна на 100Вт и три по 40 Вт, потребляемая мощность будет Р = 220Вт. Рассчитываем ток:

При такой нагрузке будет достаточно установить двухклавишный элемент с пластиковым корпусом на 3А, сечение проводов 0,75 мм/кв.

Когда вам надо осветить спортивный зал, где две группы по восемь светильников, на каждом светильнике 3 лампы дневного света по 80 Вт. Мощность одной группы Р = (80 х 3 х 8) = 1920 Вт.

I = Р/U = 1920Вт./220В = 8,7 А.

Для такой цепи освещения потребуется установить двухклавишный переключатель в керамическом корпусе с током допустимой нагрузки 10А. Сечение провода, выбирается по заранее рассчитанным таблицам, они есть в ПУЭ (Правила устройства электроустановок).

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

Как показывает практика, для проводки освещения в большинстве случаев используется трехжильный кабель с медными проводами 0,75 – 1,5 кв./мм.

Наиболее доступные и часто применяемые марки кабеля:

• ВВГ — три медных провода с поливинилхлоридной изоляцией трех цветов и в общей изоляционной оболочке;

• ПУНП – провод установочный плоский, удобный для скрытой проводки без штробы, крепится к стенам скобами и покрывается штукатуркой. Двойная изоляция, провода покрыты поливинилхлоридным слоем, общая оболочка из пластика ПВХ.

Устройство и принцип работы двухклавишного выключателя

Это механическая конструкция, с тремя контактами, один неподвижный (общий) и два независимых друг от друга. При нажатии на соответствующие клавиши латунные пластины перекидываются на общий контакт, замыкая цепь. Двухклавишные конструкции имеют 6 рабочих положений:

• 2 положения первой клавиши, включена или выключена;
• 2 положения второй клавиши, включена или выключена;
• 2 положения обоих клавиш включены или выключены.

Таким образом, происходит управление осветительными группами, подключенными к двухклавишному переключателю. Они могут работать одновременно при включении обеих клавиш или отдельно когда включена одна из них.

Схема подключения двухклавишного выключателя

При подключении к одному прибору освещения (Люстра с двумя группами ламп) в распределительную коробку заводится три кабеля с тремя медными проводами:

• от распределительного щита;
• от двухклавишного переключателя;
• от люстры, бра или другого светильника с двумя группами лампочек.

Схема подключения двухклавишного выключателя

Синий провод напрямую подключается к нулевому контакту люстры. Красный приходит на неподвижный (общий) контакт выключателя, желто-зеленый провод соединяется к заземляющей клемме осветительного прибора. Два оставшихся подвижных (выходных) контакта, через коробку соединяются со свободными клеммами светильников. Если подключаются две лампы для разных помещений, управляет освещением двухкнопочный выключатель, к коробке подводят четыре кабеля:

• от распределительного щита;
• от выключателя;
• два от разных светильников.

Принцип подключения не меняется, желто-зеленые провода заземления корпусов соединяются в один контакт. Далее, он уходит на заземляющую шину распределительного щита. Незадействованные провода можно заизолировать и оставить как резервные.

Обратите внимание, что требования правил к цвету изоляции и назначению проводов можно выполнить полностью только на двух участках схемы. Кабель от распределительного щита до коробки и от осветительного прибора до распределительной коробки. От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета. При этом надо быть очень внимательным, особенно при скрытой проводке.

Для проверки используйте мультиметр в режиме прозвонки или другие измерительные приборы. Размыкается в цепи осветительных приборов всегда фазный (красный провод). Это делается в первую очередь для безопасности при ремонте светильников или установке новых. При включении защитного автомата на распределительном щите индикаторной отверткой легко проконтролировать наличие фазы. Потом на осветительных приборах можно проверить фазу, убедившись в исправной работе двухполюсного выключателя.

Особенности монтажа на стены

В железобетонных и кирпичных зданиях рекомендуется для освещения делать скрытую проводку, распределительные коробки и выключатели ставить в заранее подготовленные штробы. Подрозетники лучше вставлять пластиковые с отверстиями под крепежные шурупы и фиксировать их гипсовым раствором.

Для надежного крепления покупайте двухклавишные изделия с конструкцией, которая предусматривает два способа крепления:

• Раздвижной механизм, планки которого упираются в противоположные стенки отверстия. Не перетягивайте болты распорного механизма, керамический корпус выключателя может треснуть.
• По периметру корпуса вмонтирована оцинкованная пластинка со стандартно расположенными отверстиями, через них выключатель можно прикрутить к подрозетнику и стене, используя пластиковые дюбеля и саморезы.

Закрепленный корпус на распорный механизм и саморезы никогда не выпадет из стены.

Двухклавишные выключатели для внешней проводки просто прикручивают к стене шурупами, также крепят и распределительные коробки. Провода между ними желательно прокладывать в пластиковых кабельканалах.

Зная конструктивные особенности, изделий для скрытой и внешней проводки, как собирается схема подключения двухклавишного выключателя, принципы работы цепи управления, вам будет легче сделать правильный выбор нужных элементов. Знания как подключить двухклавишный выключатель дают возможность ставить все элементы схемы, самостоятельно не обращаясь к услугам электриков.

Подключение двухклавишного выключателя: схемы, советы, инструкция

Двухклавишный выключатель является очень важным элементом для регулировки степени освещения квартиры или частного дома. Лампочки могут располагаться группами или по одной, свет на них может подаваться отдельной клавишей.

Очень часто во время ремонта при проведении новой проводки возникает вопрос, как же все-таки подключить двухклавишный выключатель, чтобы обеспечить несколько режимов освещения. Как осуществить подключение двухклавишного выключателя с учетом необходимых мер безопасности – читайте далее!

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

Двух клавиш (двигающиеся вверх-вниз части).

Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.

Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Обратите внимание! Если нужно подавать ток не на одну, а сразу на несколько лампочек. Стоит обязательно использовать многожильные провода. Это как раз позволяет сделать двухклавишная модель выключателя.

Принцип действия выключателя заключается в вариативности степени освещения:

Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).

Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.

Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Подготовительные работы

Во время работ с электрикой нужно соблюдать предельную точность и осторожность, поэтому все материалы и инструменты, нужные для работы, должны быть приготовлены и куплены заранее:

• отвертка плоская и крестовая;
• плоскогубцы;
• бокорезы;
• изоляционная лента;
• хороший строительный нож с острым лезвием (для зачистки концов проводов);
• для обжима удобнее использовать специальный инструмент – обжимник (он не является обязательным, если провода не многожильные);
• выключатель;
• провода.

Внимание! Очень важно перед началом работ отключить напряжение в сети!

Чрезвычайно важно (особенно для непрофессионалов) заранее и правильно изобразить схему для подключения и проложить проводку.

В схему должны входить такие три провода:

Заземляющий провод (выводится на источник света, обозначается на схеме как “0” или с помощью стрелочки, указывающей вниз).

Нейтральный провод (выводится также на источник света, обозначается буквой “N”).

Фаза – провод, находящийся под напряжением, который при включении должен обеспечивать лампочки питанием (клеммы под фазный провод обозначаются латинской буквой “L”).

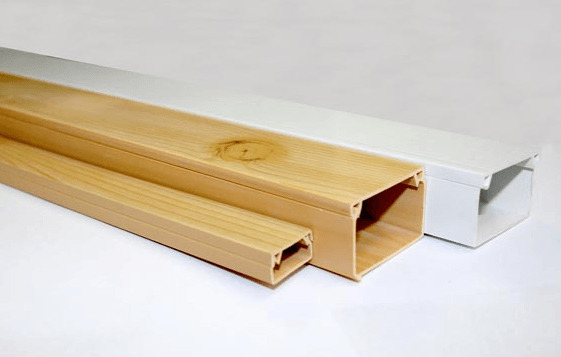

Осуществите прокладку проводки можно одним из двух возможных способов: открытым или закрытым. Для первого понадобятся дополнительные материалы – гофротрубы или штробы, для второго – нужно продолбить канавки в стенах.

Обратите внимание, что прокладывание проводки делают перед оштукатуриванием стен и потолка. Это значит, что только после прокладки всех проводов и достаточной их изоляции можно приступать к отделочным работам.

Для проделывания небольшого углубления под выключатель придется также воспользоваться зубилом и молотком (это необязательно, если выключатель будет устанавливаться на старом месте).

Подключение двухклавишного выключателя

Перед тем как выполнять подключение нужно сначала зачистить концы проводов на 1-1,5 сантиметра для обеспечения хорошего контакта с клеммами. Если провода мощные, многожильные – на этом этапе нужно отпрессовать их концы.

К выключателю с двумя клавишами должно подходить три провода. Один из них входной — фазный, а два остальных выходные, которые и будут подавать напряжение непосредственно на сам светильник.

Нейтральный провод и заземление, как уже упоминалось, присоединяются напрямую к источнику света (к лампочкам, точнее к их контактам).

После этого нужно отыскать фазный провод и вход под него(он, в отличие от выходов, один). Посмотрите на выключатель, предварительно освобожденный от верхнего кожуха. На нем должна быть нарисована хотя бы одна стрелочка. Она обычно указывает откуда и куда будет идти фаза. Возле основания стрелочки у провода-фазы должен быть вход.

Как правило, в таких выключателях клеммы для входа фазы обозначены символом «L», в свою очередь клеммы для выходных кабелей обозначены символами в виде стрелок.

Чтобы точно найти фазу, используйте специальное устройство. А если его нет, можно определить это экспериментальным путем, подключив на время люстру или светильник.

Итак, нужно поочередно плоскогубцами соединять попарно (не одновременно!) один провод с двумя другими. То есть вы выбираете один провод и подводите его сначала к одному из оставшихся, потом – к другому. Вот этот провод, от которого будет загораться то одна, то другая группа ламп (светильников), и является фазой.

Когда фаза найдена, ее можно подключать ко входу выключателя (это первый провод, который идет к выключателю), а два других провода – к двум клеммам-выходам соответственно (это – второй и третий провода, которые идут к выключателю). Далее останется только заизолировать опасные места на проводах и вставить конструкцию в подрозетник, который следует прикрутить на место, заранее для этого подготовленное.

После останется только установить фурнитуру и можно проверять устройство в работе.

Что бы лучше понимать схему подключения, предлагаем посмотреть видео ниже, в котором подробно рассказана и на примерах показана схема подключения двухклавишного выключателя:

Подключение двухклавишного выключателя с подсветкой

В схему, описанную выше, выключатель с подсветкой вносит небольшие дополнения. А именно: появляется еще два проводка (для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш – так легче искать включатель в темноте).

Итак, эти дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Далее нужно присоединить один из них к фазе, который идет сверху, а второй, который снизу к проводу, что идет к одной из двух ламп (групп ламп).

Полезные советы

Заранее просчитайте нужное (достаточное) сечение и длину проводов в зависимости от мощности источников света. Сечение не может быть меньше, чем полтора квадратных миллиметра.

Рекомендуется кроме распределительной коробочки также приобрести дополнительное защитное устройство, которое будет предохранять от коротких замыканий и перегрузок в электросети.

Выбирайте клеммные выключатели, а не со вкручивающимися винтами, так как первый вариант соединения является более прочным и долговечным: винты нужно будет через некоторое время подкрутить.

Регулировать освещенность при помощи одноклавишного устройства можно! Но для этого приобретается и устанавливается дополнительное оборудование – так называемый диммер.

Если вы будете устанавливать подобную конструкцию для освещения ванной или другого влажного места, ни в коем случае не монтируйте выключатель внутри помещения.

Замечание: если выключатель модульный, тогда возле входной клеммы всегда есть еще одна. Эти две клеммы между собой нужно соединить отдельным проводом.

Все подключения и присоединения категорически запрещено проводить вне специальных распределительных коробок. А в случае с усложненными окружающими условиями нужно сделать дополнительную защиту (например, от воды, влажности, попадания других твердых и жидких веществ).

Если вы устанавливаете выключатель, например, для туалета, то одна из клавиш может включать свет в этой комнате, а другая – вытяжку.

Подключить выключатель, регулирующий свет двумя клавишами, несложно, если в точности соблюдать данные выше инструкции. Прочитайте сначала все указания и полезные советы, чтобы ничего не упустить, тогда все получится!

Подключение двухклавишных выключателей к люстре на две лампы несколько сложнее, чем рассматриваемый недавно . Но так как в комментариях эта тема поднимается довольно часто — внесём сюда ясность и выложим подробную инструкцию со схемой. Начнем с того, что у нас есть люстра или настенный светильник с двумя лампочками, и надо чтобы каждая из этих ламп была независимо включена с помощью отдельной кнопки.

Посмотрим на принципиальную схему

Тут подключаем только фазные проводники к выключателю, а точнее: фазовый вход питания 220 В, фазовый провод который питает первую лампочку, фазовый провод который питает вторую лампочку.

Нейтральные и защитные провода соединены вместе внутри коробки с помощью электрических разъемов (), за исключением автоматического выключателя.

Для правильной работы схемы нужен 4-х жильный кабель, идущий от коробки к лампе. Если электрическая проводка двухжильная (защиты нет, система TN-C), достаточно трех проводов. В этом случае подключите нейтральный проводник к защитному разъему в лампе, и он соединяется с помощью короткого провода с нейтральной клеммой.

Оно работает так, что нажав клавишу слева, электрический потенциал от шнура питания подключенного к клемме № 1, передается на клемму № 2 и оттуда до верхней лампы. При нажатии правой клавиши потенциал от клеммы № 1 передается на клемму № 3 и оттуда питание идёт до нижних лампочек.

Путем переключения любой клавиши закрываем электрическую цепь, потому что с одной стороны подаем потенциал, а с другой стороны к лампам нейтральный провод постоянно подключен (рисунок анимирован — понаблюдайте за ним).

Помните, что любые работы с электрическим напряжением 220V могут быть опасны. Перед началом работы убедитесь, что напряжение выключено, например с помощью тестера-неонки. Удалите предохранители или отключите токовые предохранители! Несоблюдение этой инструкции может привести к поражению электрическим током, что уже случалось не раз с беспечными людьми.

Переходим к практическому подключению

Давайте расширим тему ответив на вопрос: Что, если у люстры больше лампочек?

Ничего особенного не произойдёт, схема остается прежней. Внутри люстры лампочки делятся на две группы (произвольно), и для переключателя выводится один провод для каждой группы лампочек. Например в люстре с 5 лампочками сделаем 4 вывода на электрическом блоке.

Нейтральный станет для всех ламп общим, а 2 фазных будут подаваться на 2+3 или 4+1 лампы.

Подключите защитный провод к последней клемме подключенной к корпусу лампы. Этот зажим может быть размещен отдельно, непосредственно на корпусе лампы, но его может и не быть, если корпус люстры выполнен из токонепроводящего материала, такого как пластик.

В результате мы зажжем 2 лампы одной кнопкой, другой — 3 лампочки, а нажимая обе клавиши получаем свет от всех 5 лампочек.

Как это выглядит со стороны переключателя — смотрите на фото:

В данном переключателе есть 4 пары контактов.

• В одно из двух отверстий в верхнем левом углу вставьте провод фазы источника 220 В.
• Для пары контактов в левом нижнем углу подключаем один из фазных проводников к лампе.
• К паре клемм в нижнем правом углу подключаем второй фазовый проводник, ведущий к лампе.

Как узнать где тут терминал? Он всегда обозначается на корпусе переключателя.

Здесь он отмечен стрелками. На рисунке слева вы видите стрелку, указывающую на внутреннюю часть переключателя (верхний левый угол), символизирующую введение потенциала сети или шнура питания. На рисунке справа (левый нижний угол переключателя) стрелка указывает направление отхода тока от переключателя и переход питания к лампе.

Как управлять двумя независимыми лампами

Принципиальная схема управления двумя независимыми лампами будет выглядеть так:

Тут заменяем один 4-х проводный кабель двумя проводами, минимально должны быть 3-х жильные (они могут быть и 4-х проводными для будущих модернизаций, но только 3 из них будут использоваться в данный момент).

Два независимых выключателя 2-х ламп

Такое решение довольно редко, хотя двойные переключатели часто имеют 4 терминала. То есть иногда двойной переключатель состоит как бы из двух независимых отдельных переключателей. Или же просто у вас есть 2 одиночных клавишных выключателя. Тогда просто разделяем тот переключатель что в схеме на две половинки, каждая из которых ставится там где нужно в комнате.

Это позволяет подключать каждую из ламп к своему источнику питания.

Уверены, что после изучения этой статьи подключение двойного переключателя будет таким же простым делом,

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как выбрать схему на две лампочки

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.

Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов.

Обычно применяются:
• самозажимные клеммы;
• винтовые зажимы;
• колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.

Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.

Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
1. 2 отвертки – плоскую и крестовую;
2. монтажный или канцелярский нож либо другое устройство для снятия изоляции;
3. пассатижи либо бокорезы;
4. уровень строительный.

В распред. коробку завели питание фаза-ноль, на выключатель спустили трехжильный провод. Фазная жила подключается на общий вывод выключателя, другие две жилы будут, является фазой прерванной контактами, которые возвращаются в распред коробку и каждый провод идет на свою лампу. Ноль является общим и уходит сразу с распред коробки на патрон лампы.

Почему ноль на лампу, а фазу на разрыв на выключатель, это связанно с безопасностью. Чтобы при выключенном положении выключателя фаза не оставалась на патроне лампы.

Представьте вымышленную ситуацию, сгорела лампа, вы пытаетесь ее заменить, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело посредством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током.

Отсюда вывод, прежде чем, что-то делать, необходимо ясно представлять ожидаемый результат. Не стоит, делать методом научного тыка и надеяться авось получится.

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

• возможность отключать и включать целые группы ламп;
• экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
• позволяет регулировать освещение при большом количестве ламп в люстре;
• применяется для помещений с повышенным уровнем влажности;
• не требует особого ухода;
• простота монтажа.

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам. Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

Заключение.

Таким образом, двухклавишный электровыключатель позволяет отрегулировать интенсивность освещения в одном помещении или может использовать для включения ламп, расположенных в разных комнатах. Монтажные работы, при наличии необходимого инструмента и определенных знаний могут быть выполнены собственными силами.

При подключении электрических приборов надо в точности соблюдать правила техники безопасности. Необходимо не только отключать питание, но и предотвратить случайную подачу напряжения. Приведенные выше рабочие операции выполнять будут проще, если применять качественные комплектующие изделия, инструменты. Следует проверить проводку, если предполагается монтаж оборудования, потребляющего больше электроэнергии.

Имея представление об особенностях конструкции переключателей и о том, что представляет собой схема подключения двухклавишного выключателя, гораздо легче правильно подобрать нужные элементы системы.

С этими базовыми знаниями вполне реально подключить переключатель своими руками, не обращаясь к помощи специалистов.

Все рассмотренные нами варианты подключения являются самыми распространёнными, нужно обязательно запомнить следующее:

• первым делом определите фазу «L «;
• устройство ставится только на фазный провод;
• учитывайте рекомендации производителя;
• обязательно проверяйте крепость удержания концов провода винтами на клеммах;
• при работах соблюдайте технику безопасности.

Как видите, особых трудностей в этой электромонтажной работе нет, нужно только уделить внимание рабочему узлу и установить выключатель на нужный провод.

Хочется также обратить внимание, что если вы не уверены в своих силах, то лучше обратитесь к опытному специалисту, который выполнит такую работу быстро и качественно. Надеемся, что рекомендации от ЭлектроМануал.ру помогут наполнить светом ваш дом.

1. Распределительная коробка - место соединения проводов и разводка их в разные направления.

2. Скрутка - соединение проводов с целью защиты от возникновения лишнего сопротивления, которое будет приводить к постоянному нагреванию контактов.

Двухклавишный выключатель с подсветкой

Выключатель с подсветкой отличается от обычного только тем, что внутри его находится индикатор подсвечивания. Этот индикатор может представлять собой неоновую лампу или светодиод с ограничивающим резистором. Схема выключателя с подсветкой довольно проста.

Индикатор подсоединяется параллельно выводам выключателя. При отключении выключателем осветительной прибора индикатор подсветки оказывается подключенным к нулевому проводу сети через малое сопротивление лампы и загорается. При включении освещения схема индикатора оказывается закороченной и он гаснет.

Схема подключения выключателя с подсветкой основана на следующей последовательности действий:
• обесточивается цепь освещения. Для надежности отсутствие напряжения проверяется с помощью пробника или мультиметра;
• в проем в стене устанавливается и закрепляется коробка для выключателя. При замене старого – сначала производится его демонтаж;
• с выключателя снимается клавиша и производится подключение силовых проводов. Параллельно кабелям подключаются выводы индикатора подсветки;
• корпус выключателя устанавливается в коробку и закрепляется с помощью винтов;
• производится включение сети и проверка работоспособности выключателя, его подсветки и сети освещения.

Фото монтажа двухклавишного выключателя света

Последовательность проведения света в комнате имеет свою специфику:
1. сначала нужно обесточить жилье, отключив рубильник на разъединительном щитке или автоматические выключатели проверить отключение тока можно, всунув светильник в розетку (если не горит, значит все отключено);
2. перед установкой оголенные части нужно зачистить;
3. проходной нулевой провод от щита необходимо объединить с двумя контактными группами;
4. второй фазный провод от щита прикрепляется к проводу, идущему на общий контакт;
5. цвет проводов разных групп должен быть разным (первый провод подключается к фазе одной группы светильников, второй – подсоединяется к другой группе);
6. фазные провода крепятся к своим группам потребителей;
7. нулевой проводок от щитка присоединяется к нулевым проводкам светильников (двухклавишный выключатель объединяет две группы потребителей);
8. нужно тщательно продумать безопасность нахождения большого количества объединений, находящихся в разделочной коробке (хорошо скрутить, припаять);
9. выключатель аккуратно крепится к коробке на стене (монтажная проволока очень жесткая);
10. на основание прилаживается декоративная рамка, блок кнопок вставляется в пазы, надежно фиксируется с корпусом;
11. Индикатор напряжения поможет проверить, правильно ли функционирует проходной выключатель.

Иногда возникает необходимость установить двухкнопочный выключатель в комплектации с розеткой. В таком случае прокладывается дополнительный участок провода от выключателя к розетке. Высота размещения устройства самая разнообразная: главное, чтобы было комфортно.

Как найти фазный провод? Чтобы правильно подсоединить двойной выключатель, следует определиться с проводами. Иногда возникают сомнения, какой провод фазный.

Разъяснить ситуацию поможет следующий способ:
• кончики проводков аккуратно отводят в стороны (чтобы не стыкались вместе);
• включается напряжение на щитке;
• индикаторной отверткой притрагиваются к оголенным частям;
• фазный тот провод, при касании с которым загорится лампочка.

Контролировать интенсивность освещения помогают диммеры. Различают сенсорные, нажимные, поворотные. Схема установки для всех видов одинаковая.

Меры предосторожности

Какие меры следует предпринимать, занимаясь установкой света в доме? Работа с цепью напряжения требует трепетного подхода, учитывая правила безопасности.

Во избежание травм/несчастных случаев перед тем, как подключить двухклавишный выключатель, следует правильно отключить подачу тока, проверить наличие напряжения на вводном кабеле.

Правила безопасности:
• Работы по установке розеток/выключателей лучше начинать до дизайнерского ремонта.
• Перед началом монтажа проверить состояние электропроводки.
• Правильно организовать действия в светлое время суток (в темноте тяжелее производить установку).
• Обязательно проверить исправность лампочек, других деталей.
• С помощью индикатора напряжения проверить отключение подачи тока.
• Отключить автоматические или пакетные выключатели на домашнем щитке.
• В соответствии с нормами безопасности правильно использовать фазный проводок красного цвета.
• Нулевой провод – синий.
• Все действия проводить с особой осторожностью.
• Во избежание удара током особое внимание уделяется помещениям с высоким уровнем влажности.
• Электроснабжение крыльца, ванны, подвала требует применения усиленной изоляции.
• Лампочка заменяется при выключенном электричестве.
• Используя лестницу, у основания кладут изоляционный коврик.
• После подключения электрики в доме не должно быть опасных зон.
• Контакты присоединяются с соблюдением всех технических норм.

В стандартных квартирах проводка часто уже проведена и лампочки подключены. Но что если хочется соорудить что-то нестандартное? Не нужно опасаться тянуть новые провода и разбираться в схеме соединения. На самом деле это несложно. Давайте разберёмся, как подключить двухклавишный выключатель на две лампочки идобавить на стену ещё один светильник.

1. Подготовку схемы подключения.
2. Расчёт необходимых материалов.
3. Закупку комплектующих.
4. Выбор инструментов.

Рисуем схему подключения двухклавишного выключателя на две лампочки

Если прислушаться к известной поговорке: «Семь раз отмерь, а один отрежь», то любая работа начинается с измерений. Поэтому надо бы начать нашу работу с похода к инструментальному ящику за рулеткой. Но вот беда - не знаем что мерить. Значит, нужно определиться с тем, что у нас уже есть и что мы хотим получить.

Заходя на кухню видим люстру, выключатель и небольшую крышечку под самым потолком. Там скрывается распределительная коробка. Она называется так потому, что оттуда напряжение по проводам распределяется к потребителям. Потребители - это розетки с включёнными в них холодильником, электрочайником и микроволновкой, а также наша люстра. Розетки нас не интересуют, а вот люстра - да.

Следующим шагом попробуем нарисовать схему текущего подключения люстры.

Схема подключения люстры до замены выключателя

А теперь дорисуем то, что мы хотим добавить - дополнительную лампочку на стену.

Схема подключения 2-хклавишного выключателя на 2 лампочки

На предыдущей схеме видно как подключать, а как тянуть провода между бра и кнопкой - не очень. Поэтому изобразим ещё одну схему подключения двойного выключателя на две лампочки- монтажную.

Схема прокладки кабелей к двойному выключателю

Ещё раз смотрим:

1. Сейчас у нас на месте В1 одноклавишный выключатель, а нужно поставить двухклавишный.
2. Из коробки выходит линия на Л1 - это наша люстра в центре потолка.
3. Из той же коробки нужно протянуть провод к лампе Л2 - это новый светильник.

Теперь нужно определиться с путём, по которому пойдёт кабель от выключателя к коробке и дальше к светильнику.

Делаем замеры и расчёты

Мы не пытаемся начать капитальный ремонт, а пробуем сделать работу с наименьшими временными и техническими затратами. Для этого есть два варианта:

1. Всю проводку проложить в кабельные короба. Это узкие пустотелые пластиковые планки со съёмной верхней крышкой. Они аккуратно смотрятся на стене с любым покрытием, потому что имеют компактную форму и чистый белый цвет.
2. Использовать примыкание вертикальной плоскости и потолочного перекрытия. Даже если дом построен из бетонных панелей, то по углам они примыкают неплотно. И если не бояться слегка намусорить, то можно очистить стык от шпаклёвки и сделать прокладку по углу. Останется только установить пластиковый канал к выключателю и к светильнику.

Первый вариант отличается скоростью исполнения и минимальным объёмом мусора, но большим количеством дополнительных элементов на стене, с которыми нужно мириться. Второй вариант делает прокладку менее заметной, но подготовка связана с «ковырянием» в стене и большим количеством пыли. Выбираем подходящий вариант.

Расчёт проводников

После того как мы определились с маршрутом, замеряем длину провода от выключателя до предполагаемого места установки светильника.

Первый отрезок от выключателя до распределительной коробки можно пустить многожильным проводом в двойной изоляции, если такой окажется в продаже.

Кабеля нужно купить на метр больше, чтобы выпустить отрезки для подключения бра, выключателя и соединений в распределительной коробке. Лучше пусть немного останется, чем чуть-чуть не хватит.

Кабель и провод - это разные вещи. Провод представляет собой одиночный монолитный проводник или группу скрученных проводников - голых или покрытых изоляцией. Кабель состоит из двух или больше изолированых проводников, заключённых в общую оболочку.

Кабель отличается от провода наличием нескольких проводников, заключённых в общую оболочку

Следующим шагом определяем сечение проводов.

Для расчёта сечения можно использовать любой онлайн-калькулятор. Его легко можно найти в сети интернет.

Принимаем:

• мощность лампочки 0,1 кВт (100 Вт), с запасом;
• длина 10 метров;
• материал - медь, потому что она надёжнее.

В результате получили расчётное значение S = 0.01554 мм 2 . Рекомендуемое сечение 0,5 мм 2 .

• напряжение сети - 220 вольт;
• мощность лампы принимаем максимальной - 100 ватт;
• рассчитываем силу тока I = P / U = 100 / 220 = 0,4545 А.

Для определения площади сечения вспоминаем второе соотношение: сечение проводника равно силе тока, делённой на плотность проходящего через него тока:

• чтобы не тратить время на сложные формулы, плотность тока для меди принимаем равной 10 А/мм 2 (с запасом);
• считаем: S = 0,4545 / 10 = 0,04545 мм 2 ;
• для обеспечения механической прочности провод, который будет закладываться под штукатурку, берём большего сечения S=1,5 мм 2 .

Онлайн-расчёт показал результат в три раза меньше. Для нашего светильника это незначительно. Даже если мы выберем сечение равное 0,5 мм 2 , всё равно это будет с десятикратным запасом. Но если подключать что-то более мощное, то лучше делать расчёт на бумаге. Поэтому всегда стоит проверять расчеты на бумаге, а если сомнения остаются, лучше перестраховаться и купить кабель потолще.

Расчёт кабельного канала

Производится следующим образом:

Поперечное сечение короба должно быть примерно на 30–40% больше толщины проходящего в нём кабеля с изоляцией. На эскизе изображены два среза круглого и плоского образца. При одинаковых технических параметрах указанные размеры почти одинаковы. Поэтому расчёт для круглого кабеля подойдёт и для плоского:

• принимаем: D=8 мм, значит, площадь S = D 2 / 4 * 3.14 = 64 / 4 * 3.14 = 50.24 мм 2 ;
• минимально возможное сечение короба 12 * 12 = 144 мм 2 ;
• вывод: можно брать пластик для проводки минимального сечения. Он подходит нам с запасом почти в 200%.

Чтобы правильно выбрать размер кабель-канала, рассчитате площадь сечения кабеля

Теперь, когда мы решили как прокладывать кабель и уточнили его длину, можно идти в магазин.

Закупаем необходимое

Продавца нужно спросить о качестве материала и о его сечении. Новые поставки электротоваров не всегда могут быть такими, какими выглядят на ценниках. Продавцы об этом знают. Можно задать следующие вопросы:

1. Жилы в самом деле медные или это омеднённый алюминий.
2. Соответствуют ли поперечные размеры указанным в документации.
3. Есть ли аналоги с полным сечением и соответствующим материалом, сколько они стоят.

После выяснения всех подробностей покупаем:

• кабель;
• кабельный канал;
• светильник;
• изоленту;
• пластиковые дюбели и саморезы:
  • кабельный канал крепится из расчёта одна точка на 50 см;
  • если будут зазоры, то можно фиксировать чаще. Поэтому хорошо бы взять ещё десяток в запас.
• выключатель. Стоит попросить показать несколько видов, отличающихся по исполнению соединительных контактов. Контакты могут быть самозажимные, под саморез и винт. Надёжнее брать крепление винтом с ответной резьбой в металле.

Для нашего случая, даже если сечение будет отличаться от указанного на 30%, это не очень страшно. Китайские производители иногда вместо сечения 1,5 и 1 мм 2 выпускают 1,2 и 0,75 мм 2 соответственно. Потребляемая мощность бра не слишком большая, поэтому переживать о том, что проводник будет греться, не стоит. Однако за свои деньги можно и побороться, тем более что если вы заложите кабель в штробу, то поменять его в дальнейшем будет сложно и дорого.

Выбираем инструменты

Нам понадобятся:

• рулетка;
• уровень;
• бокорезы;
• отвёртка;
• молоток;
• индикатор фазы;
• изолента;
• мощная слесарная отвёртка или другой подходящий инструмент, если хочется скрыть кабель под шпаклёвку;
• дрель или перфоратор для крепления кабель-канала.

Канал для прокладки кабеля можно приклеить на стену жидкими гвоздями, но в случае необходимости аккуратно демонтировать его будет невозможно.

Подключение двойного выключателя к двум лампочкам

Можно ли готовиться к подключению: крепить короба или снимать отделочный слой по потолочному углу при поданном напряжении?

Пластиковые профили крепить можно, но не в зоне электропроводки. На первый взгляд кажется, что прокладка сети должна выполняться по определённым геометрическим правилам. Если иметь в виду потолочный угол, то там она располагается всегда. Но на стенах проводка может быть смонтирована самым непредсказуемым образом. Поэтому безопасно крепить горизонтальную линию на 10 см ниже потолка, если это отвечает требованиям эстетики. В других случаях заглубление в стену и сверление лучше производить с отключённым автоматом во избежание короткого замыкания.

Не всегда прокладка проводов между точками соответвует геометрическим построениям

Прокладываем кабели от двухклавишного выключателя к лампе

Готовим штробы по выбранному пути или устанавливаем пластиковые короба по вертикали и горизонтали с использованием уровня.

Из схемы соединения двойного выключателя и двух лампочек видно, что меняя одноклавишный выключатель на двухклавишный, мы добавляем всего один провод. Как раз тот, что мы купили - одножильный провод в двойной изоляции. Его тянем к коробке. А оттуда - двухжильный кабель к новой точке освещения. Новые «хвосты» пока остаются вне коробки. Старый выключатель снимаем.

Теперь, когда подготовительные работы завершены, можно начинать подсоединение проводов.

Во время ремонта электросети никогда не работайте под напряжением. Поэтому перед началом действий с распределительной коробкой, осветительным прибором или чем-то другим обязательно отключите вводной автомат на щитке.

Соединяем провода в коробке

Главное - не перепутать концы в распределительной коробке. До начала работ в месте соединения увидим три скрученных пучка проводов: (1), (2), (3).

Наглядная схема подключения двухклавишного выключателя

1. Снимаем с них изоляцию и разводим в стороны. Убеждаемся, что касаний между ними нет.

   Все провода должны быть разведены в стороны и не касаться друг друга

2. Выкручиваем лампочку из люстры (Л1) в потолке, вынимаем вилки из розеток.
3. Разводим концы снятого выключателя (В1).

   Провода, которые остались от старого выключателя, также разводим в стороны

4. Дополнительные концы, которые будут подключаться, убираем за пределы коробки, чтобы они не мешали при подсоединении.
5. Включаем автомат.
6. Ищем входящую фазу индикатором. Так как нигде ничего не включено, светиться будет только один провод (1)- тот, что мы искали.

   При поднесении индикатора к фазному проводу лампочка начнет светиться

7. Заходящий в паре вместе с ним - входящий ноль (2).
8. Проверяем фазу на концах выключателя люстры (В1). Провод, который светится, будет общим на новом двухклавишном выключателе (5).
9. Отключаем автомат на щитке, подсоединяем найденные концы (5) и (6).

   Подсоединяем найденные провода к выключателю

10. Включаем автомат, затем люстру. Так как лампочки (Л1) нет, она не загорится, но фаза попадёт на тот провод, который идёт к потолочному светильнику (3) и дальше на провод (7). Это отобразит индикатор.
11. Второй провод, лежащий в распределительной коробке вместе с фазным от люстры (8), будет подсоединён к вводному нулю (2), который мы предварительно определили в первой паре. Это проверка правильности наших действий.
12. Провода на потолочное освещение будут уходить вверх, поэтому они могут оказаться в одном пучке с входящими. Но порядок определения концов от этого не меняется.
13. Скорее всего, от вводного нуля (1) и фазы (2) уходят ещё два провода - на розетки (Р). Это стандартная разводка для кухни.
14. Остаётся самое простое: выключаем автомат на щитке, соединяем один провод стенового освещения с входящим нулём, а второй с концом от выключателя в точке (4).

Всегда страшно лезть в электрические соединения без соответствующей подготовки. Но если вы внимательно изучите изложенный порядок подсоединения двойного выключателя на две лампочки, то ничего сложного не будет.
