Стропильная система вальмовой крыши

Вальмовая кровля прекрасно справляется с поставленными перед ней задачами. Но ее прочность и надежность во многом зависит от качества монтажа, который невозможно сделать без хорошей схемы. А как составляется чертеж стропильной системы вальмовой крыши? Какие нюансы и параметры следует учитывать? Об этом и пойдет речь в статье.

Что такое вальма

Прежде чем начать рассказывать о том, как составляется чертеж стропильной системы вальмовой крыши, стоит познакомиться с самой конструкцией. Что такое вальма и почему такой вариант кровли пользуется достаточно большой популярностью?

Любая конструкция имеет свои «специфические» элементы. То же самое относится и к рассматриваемому в статье варианту крыши. Здесь такой особой деталью является вальма. А что это такое? Вальма – это треугольная часть кровли, расположенная с торца здания. У обычной четырехскатной крыши все стороны треугольные. В случае с вальмовым вариантом, основные два ската имеют трапециевидную форму.

Основные принципы создания вальмой крыши дома

Такой вариант крыши используется не столь часто, но все-таки он пользуется хорошей славой. У вальмовой крыши есть свои плюсы и минусы. К преимуществам такой конструкции специалисты относят следующее:

вальма, в отличие от фронтона, обладает низким сопротивлением ветрам. Такая крыша способна выдержать даже ураганы;
стропильная система такой кровли прочная и устойчивая к внешним воздействиям. Это достигается путем установки угловых ребер, которые играют роль ребер жесткости;
вальмовая крыша дает возможность создать широкие свесы со всех сторон дома, что надежно защищает стены от атмосферных осадков;
не стоит забывать и про внешний вид. Вальмовая крыша способна значительно украсить любое строение.

Но есть и свои недостатки. Если говорить о минусах, то в первую очередь специалисты напоминают о сложности чертежей стропильной системы вальмовой крыши. Конструкция имеет множество элементов, которые нужно правильно смонтировать. Сделать это без наличия необходимых навыков бывает достаточно сложно. К тому же, большое количество элементов значительно удорожает всю конструкцию.

Есть и другие сложности. Если вы решите сделать мансардную комнату, то обязательно с ними столкнетесь. Во-первых, чердачное помещение под вальмовой кровлей меньше, чем в случае использование обычного двухскатного варианта. Во-вторых, вам придется устанавливать специальные окна, которые могут обойтись достаточно дорого.

Виды вальмовых стропильных систем

При возведении крыши нужно тщательно продумать все ее элементы и конструкции. Но самое главное – это определиться с выбором вида стропильной системы. Именно эта часть кровли будет нести на себе все нагрузки. В случае с вальмовым вариантом крыши применяются следующие два типа стропильных системы:

Типы конструкций стропильных систем крыш — схемы

Наслонная.
Висячая.

Первый вариант считается наиболее приемлемым. Такой тип стропильной системы для вальмовой кровли подразумевает наличие дополнительной опоры под коньком. Для этого в доме должна быть несущая стена, расположенная посередине строения. На нее устанавливают опорные балки, на которые монтируют коньковый пролет. Такая конструкция более прочная. В ней стропильные пары упираются не только на мауэрлат, но и на коньковый пролет.

В случае если осевой несущей стены нет, то применяют висячую систему. Тут стропила сверху крепятся друг к другу, а снизу упираются в мауэрлат. Такой тип системы используется для небольших домов, когда длина одного ската не превышает шести метров. Но в случае вальмовой крыши лучше все-таки использовать наслонную систему стропил. Это поможет избежать проблем при монтаже и дальнейшей эксплуатации.

Создание чертежа стропильной системы вальмовой крыши

Перед началом возведения любой кровли нужно проделать множество предварительной работы. И, наверное, самой главной задачей будет создание чертежа системы вальмовой крыши. Именно от правильности выполнения этой работы будет зависеть быстрота и точность монтажа. Для составления чертежа нужно дополнительно выяснить множество параметров и характеристик будущей конструкции. А как это сделать будет рассказано чуть ниже.

Измеряем габаритные данные строения

Самый первый параметр, от которого будут отталкиваться все остальные расчеты – это размеры самого дома. От этой характеристики будет многое зависеть, а именно:

высота расположения конька;
длина ската;
угол наклона;
количество необходимого материала.

Если у вас есть проект дома, то выяснить его размеры будет несложно. Для этого достаточно посмотреть на чертеж. Если проекта нет или дом построен с небольшими отклонениями от него, то за измерение нужно взяться самостоятельно. Для дальнейших расчетов четырёхскатной кровли вам понадобится узнать длину и ширину строения, а также высоту стен.

Выбор оптимальной высоты крыши

После того, как габариты дома вам известны, можно приступать к следующим вычислениям. Первое из них – это выбор оптимальной высоты крыши. При этом нужно учитывать следующее:

будет ли использоваться чердачное помещение. Если да, то высота должна быть больше, чтобы пространство было достаточно;
размеры самого дома. Слишком высокая крыша может существенно ухудшить внешний вид всего строения;
нужный угол уклона ската. Чем выше будет крыша, тем этот параметр будет больше.

Лучше всего производить подобные расчеты после определения угла наклона ската. Именно так чаще всего и поступают строители. В этом случае высота крыши будет равна половины ширины дома умноженное на тангенс угла наклона ската.

Выбор угла наклона ската вальмовой кровли

В проектировании крыши все параметры должны быть просчитаны и выверены. То же самое относится и к углу наклона ската. Здесь специалисты рекомендуют принять во внимание следующие факторы:

Как вычислить угол ската крыши и рассчитать ее монтаж

в первую очередь нужно учитывать погодные условия в вашем регионе. Если угол наклона небольшой, то на нем скопится много снега зимой, но при этом кровля не будет испытывать большие ветровые нагрузки. При большом угле все зеркально наоборот;
также учитывается, и какой кровельный материал будет использоваться. Каждый производитель определяет свой минимальный угол наклона, при котором его продукция будет работать наиболее эффективно.

Самым оптимальным вариантом считается величина, лежащая в пределах от 20 до 45 градусов. При этом угол наклона основных скатов и вальмы может отличаться. Также наклон выбирается в зависимости от того, будет ли использоваться чердачное помещение. Чем круче кровля, тем меньше свободного пространства под ней останется.

Выбираем точки (шаг) установки стропилин

После определения угла наклона ската и высоты всей конструкции можно переходить к следующему этапу планирования. Самым важным элементом любой крыши являются стропила. Именно они будут выдерживать все нагрузки. Чтобы весь вес стропила выдержали, нужно правильно подобрать шаг их установки.

Как правильно подобрать шаг установки стропил

Но тут многое будет зависеть от другого параметра, а именно от сечения используемых деревянных брусков или досок. Чем это значение больше, тем прочнее сами стропила. А это значит, что и устанавливать их можно реже.

Чтобы правильно подобрать сечение стропил, нужно учитывать следующие типы нагрузок:

Переменные. Сюда специалисты включают нагрузки от выпавших осадков и давления ветра. Все эти данные можно узнать из специальных карт.
Постоянные – это нагрузки от веса самих материалов кровли, а также всего оборудования установленного на крыше.

Лучше всего брать сечение с запасом, чтобы не было непредвиденных ситуаций. После того, как с данным параметром разобрались, можно определять и шаг стропил. Как правило, это значение лежит в пределах от 0,6 до 1,0 метра.

Для точного расчета сечения стропил и шага их установки, можно воспользоваться специальными программами или он-лайн калькуляторами. С их помощью можно более точно рассчитать все параметры будущей крыши, тем самым, избежать ошибок.

Определяем длину конька

Для определения этого параметра очень важно понимать, где именно должен находиться данный элемент. Конек в вальмовой крыши располагается строго по середине. Причем это относится как к продольной, так и к поперечной оси.

Как правило, расчет длины конька проводится в следующей последовательности:

определяется ширина дома и эта величина делится пополам;
полученное значение будет равно расстоянию, на котором будет начинаться и заканчиваться конек относительно блины строения;
отсюда можно высчитать и сам искомый параметр. Длина конька равна длине всего дома (крыши) за минусом его ширины.

Такой расчет считается стандартным, но можно его и изменить. Самое главное – это соблюдение строго серединного расположения конька.

Рассчитываем количество необходимого материала

Очень важный вопрос, который нужно решить еще до начала строительства – это сколько потребуется вложить средств. Но решить его можно только высчитав расход материалов. Тут многое зависит от размеров самого дома. Сам расчет можно проводить в следующей последовательности:

Расчет площади вальмовой кровли

Вначале рассчитываем площадь кровли . Зная угол наклона и высоту расположения конька, сделать это будет несложно.
Далее, можно узнать, сколько кровельного материала, гидроизоляции и утеплителя (если крыша будет теплой) вам понадобится.
После этого, зная шаг установки стропил, высчитываем их количество.
Также не стоит забывать и про дополнительные элементы. Если крыша большая, то вам обязательно понадобятся подпорки, растяжки, ригели и так далее.

Очень удобно для расчета использовать специальные программы. Некоторые их них не только высчитают, сколько и какого материала вам понадобится, но и помогут составить сам эскиз и чертеж стропильной системы и всей крыши. Но даже после этого лучше попросить проверить все расчеты вальмовой крыши , особенно схему, профессионалу. Вальмовая крыша довольно сложная конструкция и ошибиться при ее проектировании несложно. А ведь такие просчеты могут привести к серьезным последствиям при эксплуатации.

Вальмовая кровля является одним из видов четырехскатной крыши, в её конструкцию входят два основных трапециевидных и два торцевых треугольных ската, образующие замкнутую поверхность с общим коньковым прогоном. Если боковые скаты располагаются по всей площади от конька до карниза, то кровля называется вальмовой, а если они не дотягивают до карниза - полувальмовой.

Виды стропильных конструкций для вальмовой кровли

Если стропильная конструкция опирается только на основные стены здания, её называют висячей, а если она имеет дополнительные опорные точки за счёт стен внутри дома, то она имеет название наслонной.

Если стропильная система опирается только на внешние несущие стены здания, она называется висячей

Если здание имеет две основные стены, то в верхней части вертикальных стоек прокладывается стягивающая балка, которая усиливает стропила и распределяет нагрузку по всей площади вертикальных опорных стоек.

Для создания вальмовой кровли больше всего подходит наслонная система стропил, так как она обладает большей степенью прочности и даёт возможность облегчить конструкцию кровли, равномерно распределяя её вес на весь каркас здания.

Система стропил вальмовой крыши может иметь несколько различных по способу монтажа конструкций, каждая из которых предполагает наличие определённых особенностей при сборке.

Традиционная стропильная система. В этой конструкции диагональные рёбра опираются на опорную балку главного конька, а свесы находятся на одинаковой высоте. Состоит такая система из двух равнобедренных треугольников и двух трапеций.

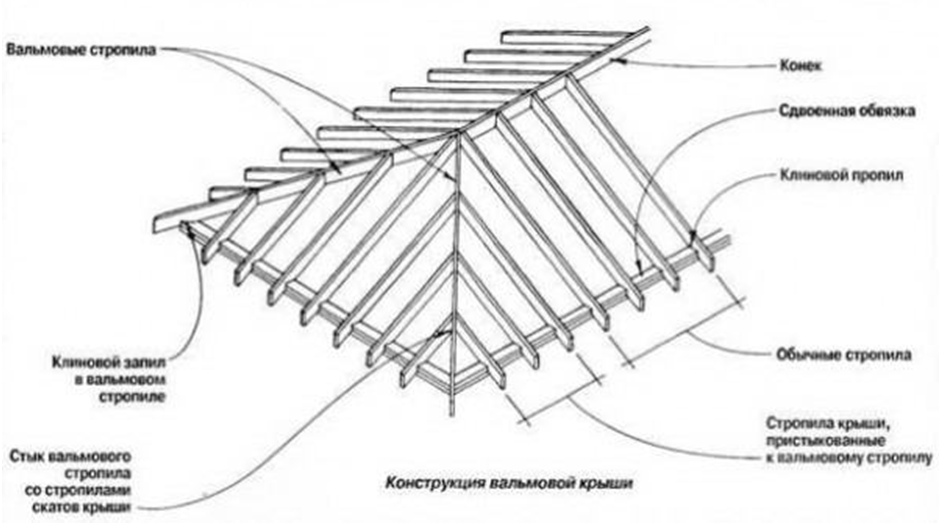

Стропильная система классической вальмовой кровли состоит из двух треугольников и двух трапеций
Шатровая система. Такая конструкция не предусматривает наличие опорной коньковой балки, потому что устраивается над зданиями квадратной формы и состоит из четырёх одинаковых скатов треугольной формы. Все диагональные рёбра сходятся в общей точке, а к ним подсоединяются короткие нарожники. Сделать надёжный коньковый узел шатровой крыши могут только профессионалы.
Шатровая стропильная система состоит из четырёх треугольных скатов, сходящихся своими верхними частями в одну точку
Полувальмовая конструкция. Такая система предусматривает наличие вертикальных частей во фронтонных скатах, в которые можно устанавливать стандартные окна.
Полувальмовая кровля имеет вертикальные участки фронтонов, в которые можно вставить обычные окна
Ломаная крыша (мансардная). Это самая сложная и трудоёмкая система вальмовой кровли, так как все скаты имеют разную форму и площадь и расходятся друг от друга под разными углами. Такая кровля позволяет наиболее эффективно использовать площадь под крышей и создавать на ней дополнительные жилые помещения.
Ломаная или мансардная конструкция крыши позволяет обустраивать в подкровельном пространстве полноценные жилые помещения

Как рассчитать систему стропил для вальмовой кровли

При расчёте конструкции стропил вальмовой крыши необходимо учитывать следующие факторы.

Степень ветровой региональной нагрузки. Чем она больше, тем меньше должен быть угол ската крыши и прочнее система. Основные опорные стропила должны быть изготовлены из толстого бруса.
Количество осадков. Чем больше ежегодно выпадает осадков, тем более крутыми должны быть скаты кровли во избежание большого давления на конструкцию стропил.
Материал для покрытия крыши дома. В зависимости от вида и веса используемого кровельного материала выбирается система обрешётки. Этот фактор учитывается на стадии разработки проекта дома.
Теплоизоляция крыши. Ширина утеплителя, сорт и толщина бруса учитываются при расчёте шага установки стропил.
Угол наклона кровли. Уклон крыши влияет на выбор материала финишного покрытия.

Каждый кровельный материал имеет свой допустимый диапазон углов наклона кровли

Величина угла наклона кровельного ската определяет положение всех стропил. Место установки промежуточных стропил рассчитывается таким образом:

На верхнюю балку боковой стены наносится осевая линия.
Определяется середина балки конька по толщине и отбивается линия расположения первого из центровых промежуточных стропил.
Конец замерной планки соединяется с линией расположения размеченного ранее центрового опорного стропила.
На другом конце планки отбивается линия расположения внутреннего контура торцевой стены.
Точка, которая получится на предыдущем этапе, и будет местом установки промежуточного стропила.

Взаимосвязь между размером стропил и длиной их заложения (горизонтальной проекции) определяется с помощью коэффициента поправки, величина которого прямо пропорциональная углу наклона ската. Если умножить размер заложения на этот коэффициент, можно определить точную длину стропил.

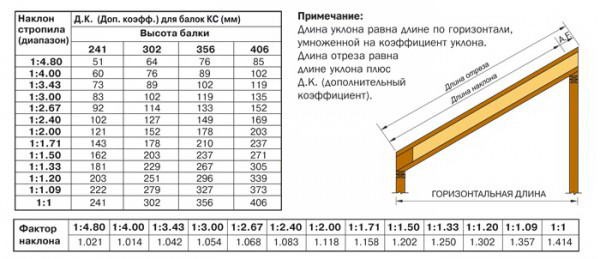

Таблица: поправочные коэффициенты для определения длины стропил

Уклон ската крыши	Коэффициент для промежуточного стропила	Коэффициент для углового стропила
3:12	1,031	1,016
4:12	1,054	1,027
5:12	1,083	1,043
6:12	1,118	1,061
7:12	1,158	1,082
8:12	1,202	1,106
9:12	1,25	1,131
10:12	1,302	1,161
11:12	1,357	1,192
12:12	1,414	1,225

Формулы расчёта конструкции стропил

В процессе разработки проекта для любой крыши следует определить точный угол наклона ската, который необходим для всех последующих расчётов.

Расчёт площади вальмовой кровли

Расчёт площади кровли производится следующим образом:

Определяем высоту конька по формуле h = d / 2 · tg α (где d - ширина здания, α - угол наклона ската, h - высота конька).
Вычисляем величину боковых стропил по формуле с = d / 2 · cos α.
Находим длину диагональных стропил l = √(h 2 + d 2 /4).
Считаем площадь кровли, для чего складываем площади всех элементов конструкции (две трапеции и два треугольника):
- площадь треугольного ската S 1 =1/2 · d/2 · c;
- площадь трапециевидного ската S 2 = 1/2 · (b + k) · e, где b - длина карниза, k - длина конькового прогона, e - высота трапециевидного ската;
- S = 2 · (S 1 + S 2).

Для определения площади вальмовой кровли необходимо использовать формулы площади простых геометрических фигур: треугольника и трапеции

Расчёт расстояния между стропилами

Большинство стропильных систем создаются с шагом между двумя стропилами в 1000 мм. Минимально допустимым значением шага является 600 мм.

Выбираем приблизительное расстояние между стропилами, руководствуясь стандартными размерами (для примера возьмём этот параметр равным 0,8 м).
Замеряем или берём из проектной документации длину ската. Допустим, что она равна 12 м.
Длину ската делим на выбранное ранее значение стропильного шага, итог округляем в большую сторону и прибавляем 1. Получаем 12 /0,8 + 1 = 16.
Делим длину ската на число, полученное в третьем пункте. Итоговый шаг стропил будет равен 12/16 = 0,75 м = 75 см. Полученное значение будет равно расстоянию между центральными осями стропильных лаг.

Подготовительные работы

Чертёж системы стропил является обязательным условием при возведении такого типа кровли, так как не бывает одинаковых схем, которые готовы к непосредственному использованию без учёта конкретного вида здания и места его возведения.

Чем сложнее кровельная система, тем точнее должны быть расчёты, так как они будут влиять не только на качество проводимых работ, но и на их стоимость.

Чертёж главных узлов конструкции должен точно указывать размеры всех элементов стропильной системы, расположение точек примыкания диагональных стоек к брусу конька и места крепления стропил к мауэрлату.

Инструменты, необходимые для сборки конструкции:

уровень строительный;
ножовка;
большой молоток;
длинная рулетка;
строительный шнур;
степлер;
электрическая дрель;
клепальник;
металлические просечные ножницы;
гвозди;
замерная планка.

Материалы для работы:

При устройстве вальмовой кровли на доме из бруса, который даёт усадку, специалисты рекомендуют использовать специальные плавающие крепежи для стропил, чтобы компенсировать движение венцов.

При устройстве стропильной системы в деревянном доме рекомендуется использовать скользящую систему крепления стропил, которая компенсирует деформации здания при его усадке

Видео: обеспечение жёсткости вальмовой кровли

Особенности стропильной системы вальмовой крыши

Все виды стропильной системы вальмовой крыши имеют идентичные детали, которые и создают каркас конструкции:

Видео: собираем стропила

Технология создания вальмовой системы стропил

Так как на стропильную конструкцию кровли возлагается большая нагрузка, то все узлы и соединения должны быть выполнены в точном соответствии с технологией, в противном случае крыша не сможет в полной мере выполнять свои функции.

Монтаж основных узлов

Монтаж узлов сводится к следующим действиям:

Подготавливаем стропила. Определяем угол наклона стропил, длину коротких опор и накосных стропил, которые несут существенную нагрузку. Для того чтобы получить все элементы нужной длины, используем метод соединительного сращивания досок внахлёст. Для этого укладываем две доски друг на друга с нахлёстом в 1 м и скрепляем их с помощью гвоздей, расположенных в шахматном порядке. Это наиболее простой и прочный способ сращивания стропильных ног.
Наиболее прочным и надёжным методом сращивания стропильных ног является крепление внахлёст
Крепим мауэрлат. Монтируем брус по всему периметру стен здания в верхней части. Брус соединяем внахлёст с использованием большого количества мест крепления с основанием несущих стен. Узлы соединения скрепляем металлическими скобами.
Брус мауэрлата крепится к верхнему торцу стены при помощи анкерных болтов
Между стеной и брусом прокладываем слой рубероида для создания гидробарьера. В кирпичных, газобетонных, пенобетонных и арболитных домах под мауэрлат заливается железобетонный пояс с предварительно закреплёнными штырями для установки бруса. Штырь должен иметь диаметр не менее 10 мм и выступать примерно на 30 мм за пределы пояса. Шаг между штырями - от 1 до 2 м.
Слой рубероида создаёт гидробарьер между мауэрлатом и стеной из влагопоглощающего материала
Устанавливаем лежень - центральную балку между двумя короткими сторонами мауэрлата для обеспечения дополнительной прочности под стропилами. Такой прогон необходим для создания вальмовой кровли большой площади.
Монтируем опорные стойки. Они выполняют роль опор для конькового прогона.
Опорные стойки монтируются на лежень и служат опорами для конькового прогона
Монтируем коньковую балку. При установке конька вальмовой кровли следует провести точные замеры, так как на нём будет держаться вся система кровли. Точность его установки проверяем уровнем по высоте.
Проведение работ по устройству коньковой балки требует точных замеров, так как она в системе вальмовой кровли несёт наибольшую нагрузку
Прибиваем стропильные ноги. Монтируем центральные стропила, а после них диагональные. Во время монтажа нижнюю часть балок упираем в мауэрлат. Это можно сделать двумя способами: с вырезкой или с опорными стойками. В первом случае вырезаем в мауэрлате паз, вставляем в него стропила и закрепляем их металлическими уголками. Во втором случае просто накладываем стропило на мауэрлат и под него подкладываем брусок с косым срезом. Их также закрепляем с помощью металлического уголка.
Стропильные ноги можно крепить к мауэрлату двумя способами: с вырезкой и на опорный брусок
Устройство узла на коньковой балке производим методом «в полдерева». Для этого выпиливаем на конце стропильных ног выемку, которая должна быть равна половине толщины доски. Затем соединяем эти выемки друг с другом и закрепляем гвоздями или нагелями. Получается прочный коньковый узел. Для большей прочности все узлы закрепляем стальными уголками.
Для создания прочного конькового узла на вальмовой кровле используется метод врубки «в полдерева»
На диагональные стропила оказывается большое давление, поэтому их усиливаем с помощью стоек, которые монтируем на перекрытие или устанавливаем подкосы под определённым углом. Можно использовать шпренгель в виде Т-образной балки, развёрнутой на 180°.
Шпренгель является одним из вспомогательных элементов для обеспечения необходимой жёсткости стропильной системы, передающим часть её нагрузки на мауэрлат
Монтируем рядовые стропила аналогично центральным, формирующим края трапециевидной конструкции. Низ балки опираем и крепим на мауэрлат, а верх упираем в балку конька.
Устанавливаем нарожники, которые изготавливаем из цельной доски. В месте их крепления к длинному стропилу делаем специальные врубки или ставим опорные балки и обеспечиваем необходимую прочность с помощью металлических креплений. Для упрощения работы нарожники можно устанавливать вразбежку.
Нарожники крепятся при помощи врубки в стропильную балку и устанавливаются в шахматном порядке

Все деревянные детали стропильной системы перед сборкой обрабатываем специальными огнеупорными и антисептическими средствами.

Видео: стропильная система вальмовой крыши

Создание вальмовой стропильной конструкции является длительным и сложным процессом, требующим внимания к каждой конкретной детали. Но если правильно и точно выполнять все этапы работ, то в результате вы получите красивую, долговечную и надёжную крышу для своего дома.

Вальмовые крыши придают зданию изящный и завершённый облик, её скаты хорошо выдерживают порывы ветра и снеговую нагрузку. Под крышей этого типа можно разместить мансардное помещение большого объёма. Мы расскажем об особенностях стропильной группы вальмовых кровель, о способах расчётов и монтажа стропил, а также о кровельном пироге, вентиляции и утеплении конструкции. Остановимся на описании свойств кровельных материалов и расскажем о том, как сделать вальмовую крышу для беседки своими руками.

Особенности конструкции вальмовых крыш

Вальмовые крыши придают строению определённый шик, но особенность их конструкции в том, что они прекрасно выдерживают разнонаправленные ветровые воздействия. Это происходит благодаря жёсткой стропильной системе и наличию треугольных и трапециевидных скатов. Увеличение высоты конька и уклона скатов даёт возможность разместить под вальмовой крышей обитаемое помещение.

Вальмовая крыша состоит из двух треугольных и двух трапециевидных скатов, которые опираются на коньковый прогон

Особенностями конструкции вальмовых крыш можно считать следующие отличительные черты:

Уникальная стропильная система определяет прочностные характеристики крыш вальмового типа и их стойкость к атмосферным воздействиям.

Подготовка проекта крыши

При подготовке проекта вальмовой крыши необходимо определить высоту конька, поскольку от этого параметра будет зависеть угол наклона и длина скатов. Для обитаемого чердачного помещения высота потолка должна быть не менее 2,3 метра в соответствии с противопожарными нормами.

Угол наклона скатов связан с выбором высоты конька, поскольку этот параметр определяет объём зоны комфортного проживания

Для подготовки проекта после выбора высоты конька необходимо произвести замеры, которые помогут рассчитать длину стропил, площадь скатов и объём обитаемого помещения. Для проектирования крыши понадобятся следующие параметры:

Застройщик определяет, холодным или обитаемым будет чердачное помещение, потому что от этого зависит способ крепления конькового прогона, наличие или отсутствие скатных окон, конструкция и количество стропильных элементов. После подготовки проекта можно приступить к расчёту вальмовой крыши и элементов стропильной системы.

По мнению автора этой статьи, для проектирования вальмовой крыши, особенно усложнённой эркерами, щипцами и шатровыми фрагментами, лучше воспользоваться услугами инженера-проектировщика. При строительстве мансардной крыши загородного дома автору очень помог комплект чертежей с рассчитанной длиной стропильных балок, способом их соединения, углами запилов и количеством крепёжных элементов. Перечень утеплительных и кровельных материалов с указанием площади и порядка монтажа позволил заказать их заранее. Закупка комплектующих по проекту сводит до минимума отходы материалов и экономит время. Рассчитанные размеры стропильной системы и чётко определённая последовательность сборки избавили от брака, лишних расчётов и дополнительной подгонки. Монтажные работы выполняла бригада из четырёх человек с небольшим строительным опытом, которая справилась даже на сложном участке стыковки ската с крышей эркера, правда, с помощью консультации автора проекта.

При самостоятельном проектировании необходимо начинать с расчёта основных параметров крыши и размеров стропильной группы, создавая собственные чертежи и макеты раскладки.

Расчёт вальмовой крыши

При вычислении параметров вальмовой крыши владелец дома задаёт высоту конька из практических соображений. Для холодного чердака она может быть менее двух метров, а при строительстве мансардной крыши нужно помнить о том, что по СНиП высота потолков жилого помещения должна быть не менее 2,3 м.

При предварительных расчётах сначала определяется высота конька, а затем длина центрального прогона, размер основных и диагональных стропил

Длина центрального прогона при равных углах наклона скатов выбирается такой, чтобы концы прогона располагались на одинаковом расстоянии от боковых и торцевых стен. В ходе дальнейших расчётов определяют размеры стропил, нарожников и вспомогательных элементов. Необходимо выбрать тип стропильной системы, поскольку если для вальмовых крыш с необитаемым чердаком более характерны наслонные стропила, то для крыш с мансардой можно применять и наслонные, и висячие типы стропильных соединений.

Расчёт угла наклона скатов и длины стропил

От угла наклона скатов зависит устойчивость крыши к ветровым воздействиям и способность выдерживать снеговую нагрузку. Уклон скатов является важнейшим параметром для расчёта длины основных и диагональных стропил, а также нарожников. За основу расчётов возьмём следующие параметры:

высота конька H к = 3 м;
длина здания L дс = 10 м;
ширина здания L дтс = 6 м. Половину этого размера обозначим за L птс: L птс = 3 м;
длина конька L к = 4 м;
расстояние от стены дома до конькового прогона T = 3 м.

Вычисления проводятся в несколько этапов.

Таблица: значения тригонометрических функций для углов наклона скатов мансардной кровли

a, град.	tg a	sin a
20	0,36	0,34
25	0,47	0,42
30	0,58	0,5
35	0,7	0,57
40	0,84	0,64
45	1	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87

Расчёт площади скатов вальмовой крыши

Площадь скатов необходимо знать для расчёта количества строительных материалов и составления схемы раскроя. У вальмовой крыши два треугольных и два трапециевидных ската, для вычисления их площади мы воспользуемся стандартными формулами из школьного курса геометрии.

Для подсчёта площади необходимо увеличить высоту каждого ската на размер карнизного свеса и иметь в виду, что их длины при этом тоже увеличатся.

Расчёт объёма мансардного помещения

Вычисление объёма обитаемого подкровельного пространства понадобится при расчёте систем теплоснабжения и кондиционирования мансарды. Поскольку под вальмовой крышей располагается многогранное жилое помещение с изменяющейся высотой и формой, то для расчёта объёма его нужно разбить на более простые фигуры. Обычно рассматривают сечение мансарды, образующееся каким-либо стропилом, разбивают его на прямоугольники, треугольники и трапеции, вычисляют их площади по приведённым выше формулам и умножают на длину мансарды. Полученные таким образом объёмы каждой части складывают и получают общий объём мансарды.

Для расчёта объёма мансардного помещения оно разбивается на элементарные фигуры, объём которых вычисляются отдельно и складываются друг с другом

Если при разбиении мансарды выделяются более сложные элементы, то их объём рассчитывается по формуле V = S · H, где S − площадь сечения, H − длина элемента.

Видео: расчёт стропильной системы вальмовой крыши

Макет раскладки крыши

Макет является уменьшенной копией крыши, по нему можно определить оптимальную высоту конька и угол наклона скатов по отношению к размерам здания. Схема стропильной системы вальмовой крыши, выполненная в виде чертежа с указанием размеров и расположением элементов стропильной группы, называется макетом раскладки. На таких схемах указывается местоположение, длина и высота конькового прогона, а также размеры и количество основных, диагональных и нарожных стропил.

На схеме стропильной системы указываются размеры элементов, место их установки, способ монтажа и углы наклона стропильных ног

На чертеже указывается способ крепления деталей, углы и размеры врезки, шаг стропил и схема обустройства карнизного свеса. По схеме можно произвести расчёт количества материалов, раскрой и поштучную раскладку деталей на месте монтажа.

Необходимо учесть, что расчётные данные нуждаются в практической проверке, поэтому перед изготовлением шаблонов для раскроя деталей нужно произвести пробную стыковку основных и диагональных стропил.

Вальмовую крышу образуют четыре ската, а её стропильная система содержит элементы двускатной и шатровой кровли. В основном используются наслонные стропила, которые опираются на коньковый прогон, закреплённый на стойках. Вальмовая крыша состоит из следующих элементов:

по периметру стен монтируется мауэрлат, при наличии внутренней капитальной стены на неё крепят лежень;
на мауэрлат устанавливаются затяжки или балки перекрытия;
на вертикальные стойки крепится коньковый прогон;
на мауэрлат и коньковый прогон опираются основные стропила, образующие трапециевидные скаты;
диагональные стропила образуют треугольные скаты;
нарожники представляют собой укороченные стропила, формирующие силовой каркас между диагональными и рядовыми стропилами;
подкосы и шпренгели используются как дополнительные опорные элементы;
кобылки применяются для удлинения стропил и нарожников;
контробрешётка создаёт вентиляционный зазор;
обрешётка используется для крепления кровельного покрытия.

Вальмовая крыша состоит из стандартных элементов и специфических стропильных узлов, которые обеспечивают необходимую прочность конструкции

Кроме того, стропильные ноги усиливаются ригелями и дополнительными стойками. Часто эти элементы образуют стены и потолок мансардного помещения.

Мауэрлат и его размеры

Мауэрлат является связующим звеном между каркасом здания и стропилами и представляет собой цельный брус, прикреплённый к стене резьбовыми шпильками. Для устранения распирающего воздействия стропил на стены брусья мауэрлата необходимо крепить к сплошному армированному поясу. Шпильки с шагом от 80 до 100 см замуровываются в монолитный пояс.

Мауэрлат проходит по верхнему периметру здания и крепится к бетонному армированному поясу шпильками

Мауэрлат равномерно распределяет нагрузку с крыши на стены здания, его длина равна периметру дома. Для его изготовления используют сосновый пиломатериал с сечением равным 150Х150, 150Х200 или 200Х200 мм. На углах дома брус соединяется между собой с помощью резьбовых шпилек.

Установка конькового прогона

Коньковый прогон служит опорой для основных и диагональных стропил и устанавливается на вертикальных стойках, которые опираются на балки перекрытия или лежень. Для придания жёсткости прямоугольной конструкции рекомендуется устанавливать диагональные подкосы между стойками и прогоном. Для монтажа центрального прогона используется брус 100Х100 мм или 50Х150 мм.

Монтаж центрального прогона производится с помощью вертикальных стоек, опирающихся на лежень или на балки перекрытия

Чаще всего используются наслонные стропила, но для обитаемых чердачных помещений можно спроектировать и висячий тип стропил, чтобы освободить жилое пространство от нагромождения вспомогательных конструкций.

Вариант с висячими стропилами максимально освобождает жилое пространство от громоздких конструкций

В этом случае к центральному прогону крепятся основные и диагональные стропила, которые усиливаются ригелями и стойками, образующими стены и потолок мансарды.

Порядок проведения монтажных работ

Перед монтажом стропильной системы вальмовой крыши рабочие места необходимо оборудовать трапами, лесами и лестницами, поскольку удобство работы существенно ускоряет монтаж. Затем приступают к сборке элементов крыши в описанной далее последовательности.

На монолитный армированный пояс раскладывают гидроизолирующий материал и ставят на него заранее рассверленные балки мауэрлата, закрепляя их с помощью резьбовых шпилек, шайб и болтов.
Балки мауэрлата укладываются на слой гидроизоляции из рубероида и закрепляются шпильками через заранее просверлённые отверстия
На мауэрлат крепятся балки перекрытия или затяжки с шагом от 60 до 120 см и на них устанавливаются вертикальные стойки для центрального прогона.
На вертикальные стойки крепится коньковый прогон, затем вся конструкция усиливается диагональными подкосами. Относительно крайних ног прогон должен иметь выносы по 15 см для крепления диагональных стропил.
Обустройство крыши начинается с монтажа центрального прогона и основных стропил
Между балками перекрытия и коньковым прогоном выставляются попарно стропильные ноги, производится разметка врезки и осуществляется раскрой стропил. Устанавливаются крайние основные фермы, между ними натягиваются шнуры и по ним выставляются остальные стропильные ноги.
При большой длине стропил их усиливают ригелями, подкосами и стойками. После этого размечаются диагональные стропила.
Для установки диагональных стропил необходимо произвести тщательную разметку, раскрой и запилы под стыковку с коньком и мауэрлатом
Производится раскрой размеченных диагональных стропил и их монтаж, при необходимости их усиливают шпренгелями и подкосами.
Размечаются и монтируются нарожники, на карнизном свесе концы стропил обрезаются вертикально, к ним прикрепляются лобовые доски.
На стропила и нарожники крепится гидроизолирующая мембрана с нахлёстом 10 см, монтируется контробрешётка и обрешётка.

Исходя из личного опыта, автор этой статьи хотел бы порекомендовать оборудовать на участке строительства место для разметки, раскроя и шаблонирования элементов стропильной системы. Удобно, когда точные угломерные инструменты находятся в одном месте, приспособленном для разметки и распиловки. Оборудованное рабочее место экономит время при заготовке деталей, которые затем поднимаются и монтируются без дополнительной подгонки. Внизу проще подготовить и сборочный комплект крепежа для каждого этапа работ.

Видео: стропильная система вальмовой крыши

Кровельный пирог вальмовой крыши состоит из следующих элементов:

стропильные ноги;
пароизоляционная мембрана;
утеплитель, расположенный между стропилами;
гидроизолирующая мембрана;
обрешётка и контробрешётка;
кровельный материал.

Кровельный пирог вальмовой крыши служит для создания определённой последовательности защитных слоёв, на которые сверху укладывается финишное покрытие

Для холодного чердака кровельный пирог состоит из стропильных ног, гидроизолирующей мембраны, контробрешётки, обрешётки и кровельного материала. Теплоизолирующий слой и пароизоляционная плёнка здесь не применяются.

Вентиляция подкровельного пространства утеплённой вальмовой крыши происходит через вентилируемый зазор между утеплителем и гидроизолирующей мембраной. Вентзазор образуется при монтаже мембраны на стропила с провисом 1,5–2 см, поэтому воздух через перфорированную отделку карниза проникает в утеплитель и выходит через отверстия коньковых аэраторов.

Вентиляция кровли производится через софиты карниза и аэраторы конька

От испарений из жилых помещений утеплитель сохраняет пароизолирующая плёнка, а от увлажнения конденсатом утепляющий слой предохраняет гидроизолирующая мембрана. Конденсат, скапливающийся на гидроизоляции, удаляется через вентиляционный зазор высотой в 5 см, который обеспечивает циркуляцию воздуха и сохраняет в целости стропильную систему. При этом слой теплоизолирующего материала не теряет своих свойств от излишней влаги.

Холодный чердак вентилируется через перфорированные отверстия отделки карнизного свеса и слуховые окна, а также коньковые аэраторы. Разница температур между внешней средой и чердаком сводится к минимуму, поэтому обледенение кровли не происходит.

Преимущество холодного чердака заключается в отсутствии разницы температур кровельного покрытия и чердачного помещения, из-за чего обледенения кровли не происходит

При такой схеме вентиляции вальмовой крыши необходимо помнить о тщательном утеплении потолка и верхней части стен между жилым помещением и холодным чердаком.

Видео: слуховые окна вальмовой крыши - холодный чердак

Утепление вальмовой крыши

Утепление крыши производится после монтажа кровли изнутри чердака или снаружи при укладке кровельного пирога. Такая последовательность работ предохраняет утеплитель от неожиданных осадков. Теплоизоляционный материал помещается между стропильными балками слоем в 20–25 см.

Утепление изнутри происходит путём набивки утеплителя между стропилами и фиксации его с помощью шнура или лески

Для утепления вальмовой крыши можно использовать следующие материалы:

пенополистирол размером 600Х1200 мм и толщиной от 20 до 100 мм;
волокнистые плиты и маты минеральной ваты размером 600Х3000 мм и толщиной от 50 до 200 мм;
вспененные утеплители, к которым относятся эковата и пенополистирол.

Эластичность матов и плит позволяет набивать их между стропилами в несколько слоёв со сдвигом мест стыка, чтобы избавиться от мостиков холода, а вспененные утеплители наносятся методом напыления с использованием специального оборудования.

Для разных видов кровельного покрытия выпускаются определённые типы доборных элементов. На вальмовой крыше используются коньковые планки с аэраторами, заглушки для вальмовых стыков и тройники для диагональных стропил. Они закрывают коньковые и скатные стыки, а также карнизные свесы.

На завершающем этапе монтажа вальмовой кровли используются многочисленные доборные элементы

Из остальных доборных элементов на вальмовых кровлях могут быть использованы трапы, лестницы, снегозадержатели, уплотнители и капельники.

Коньковые доборы

Коньковые доборы имеют разную конфигурацию и размеры, например, планка прямая 150Х150Х2000 мм или полукруглая R110Х2000 мм. Коньковые планки могут иметь аэраторы разного типа. Рассмотрим особенности монтажа и стыковки коньковых доборов.

Монтаж прямых коньков на вальмовой крыше производится с нахлёстом не менее 5 см и начинается со стороны, противоположной преобладающим ветрам. Планки крепятся с шагом от 15 до 30 см, а на крайних планках монтируются заглушки. В конструкции некоторых коньковых планок предусмотрены полимерные аэраторы, обеспечивающие вентиляцию подкровельного пространства.

Состыковка горизонтальных коньков происходит с нахлёстом не менее 5 см

Хребтовые планки крепятся, начиная с заглушки, снизу вверх, а в месте соединения вальмовых хребтов и конька стыкуются с тройниковыми Y-планками. При необходимости места стыковки дополнительно герметизируют.

В конструкции круглого конька предусмотрены рёбра жёсткости, которые служат замками для стыковки отдельных планок. Такие рёбра препятствуют проникновению воды в подконьковое пространство. Круглый конёк крепится к верхней планке обрешётки через аэроэлемент, который обеспечивает циркуляцию воздуха через вентиляционный зазор.

Монтаж круглого конька производится через уплотнитель с использованием специальных заглушек

При монтаже любого типа коньковых планок важно следить за тем, чтобы не перекрыть вентилируемые продухи и сохранить циркуляцию воздуха между карнизом и коньком.

Ветровые планки и капельники

На карнизном свесе вальмовой крыши устанавливаются капельники для отвода конденсата, а для защиты подкровельного пространства от ветра и дождя на обрешётку монтируют ветровые или карнизные планки.

Капельник на карнизном свесе (поз. 7) используется для отвода конденсата, а ветровая планка (поз. 5) защищает подкровельное пространство от ветра и дождя

Этот вид доборов устанавливают с нахлёстом не менее 5 см, стандартная длина планок равна 2 м.

Видео: монтаж металочерепицы и доборных элементов

Виды кровельного покрытия для вальмовой крыши и их монтаж

Для вальмовой крыши используются разные виды кровельных материалов, которые в большом количестве предлагают производители. При выборе необходимо оценить цветовую гамму, простоту монтажа, вес и долговечность кровельного покрытия. Немалое значение имеют стоимость и эффективная площадь материала. Рассмотрим самые популярные виды кровельного покрытия:

керамическая и цементно-песчаная черепица;
металлочерепица и кровельный профнастил;
шифер и ондулин;
мягкая черепица.

По мнению автора статьи, следует обратить внимание на шумопоглощающие свойства кровельного материала. С этой точки зрения металлопрофили проигрывают ондулину и мягкой черепице с их прекрасной шумоизоляцией. Кроме того, на поверхности металла при перепаде температур образуется конденсат, поэтому нужно принимать меры для его удаления. Мягкая черепица отличается простотой монтажа, но для неё необходимо установить сплошную обрешётку из фанеры толщиной 12 мм и положить подкладочный материал, а это несколько удорожает её применение. По этим причинам, а также в силу небольшого веса и простоты укладки автором статьи для покрытия жилого дачного дома был выбран ондулин. В процессе эксплуатации кровли стало ясно, что во время сильного дождя на чердаке слышен небольшой шум, а после утепления мансарды посторонние звуки практически пропали.

Монтаж кровельного покрытия производится на обрешётку. Перед проведением кровельных работ нужно смонтировать капельники, ветровые доски и кронштейны водосточной системы. Крепление листовых материалов производится саморезами с шайбой и резиновой прокладкой в шахматном порядке. Укладка листового покрытия вальмовой крыши начинается от центра ската к краям.

Монтаж кровельного листового покрытия начинается с первого цельного элемента, затем симметрично крепятся листы слева и справа

Монтаж производится по натянутому вдоль карниза шнуру. Мягкая черепица укладывается снизу вверх с рекомендованным производителем нахлёстом.

Металлопрофиль

К металлопрофилю относится кровельный профнастил и металлочерепичное покрытие. Полная ширина листа металлочерепицы 1180 мм, эффективная ширина при этом равна 1080 мм, длина может меняться от 765 до 8000 мм, шаг обрешётки равен 350 мм. Кровельный профнастил имеет монтажную ширину 1000 мм и длину до 6 м. Срок службы этих покрытий достигает 50 лет, при этом материал имеет небольшой вес и просто укладывается.

Профнастил легко монтируется и служит до 50 лет

Шифер

Шифер отличается большим весом и хрупкостью, поэтому в современном строительстве используется его лёгкий (вес листа 6 кг) аналог - ондулин.

Шифер отличается большим весом и хрупкостью, но по-прежнему популярен

Длина листа ондулина составляет 2 м, ширина - 0,95 м, полезная площадь - 1,6 м 2 . Монтируется ондулин на обрешётку с шагом 45 см, с продольным нахлёстом 20 см, боковой нахлёст составляет одну волну. Дополнительные преимущества: срок службы до 50 лет, хорошее шумопоглощение, простота монтажа.

Срок службы ондулина достигает 50 лет, при этом кровля отличается шумопоглощением и простотой в монтаже

Длина мягкой черепицы составляет 1 м, ширина в среднем равна 333 мм, нахлёст зависит от вида и формы, а толщина составляет 6 мм. Это лёгкий шумопоглощающий материал, который просто монтируется, служит до 35 лет, стоит недорого, но нуждается в сплошной обрешётке и подкладочном слое.

Мягкая черепица придаёт крыше современный вид и просто монтируется на сплошной обрешётке

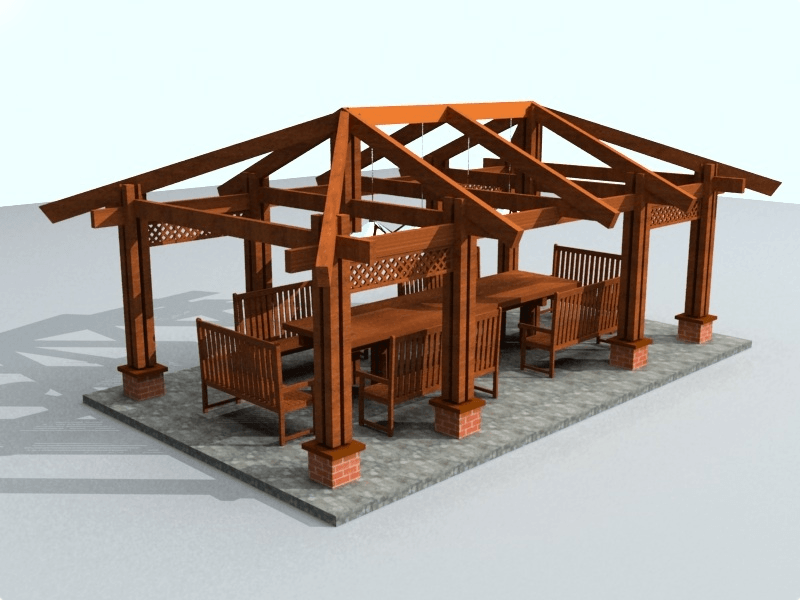

Вальмовая крыша для беседки своими руками

Беседка с вальмовой крышей создаёт единое архитектурное пространство на участке застройки. Для сооружения необходимо подвести каркас по типу мауэрлата и далее выполнить следующие действия.

Все деревянные детали беседки необходимо обработать антисептическими и антипиреновыми составами и придать им соответствующий цветовой оттенок.

Мы рассказали о конструкции и расчётах вальмовых крыш, о стропильной системе и пошаговом порядке монтажа её элементов. Коснулись вентиляции, утепления и структуры кровельного пирога. Самостоятельный монтаж вальмовой кровли позволит вам сэкономить деньги и быть полностью убеждённым в качестве выполненных работ. Надеемся, что материалы этой статьи помогут вам в строительстве крыши для уютного дома.

Четырехскатная вальмовая крыша считается довольно сложным и материалоемким сооружением, которое мало кто из домовладельцев берется построить своими руками. Но если вы решились на самостоятельное строительство, вначале пройдите подготовительный путь – изучите теоретические материалы, в том числе изложенные в данной публикации. Потом соберите макет стропильной системы небольших размеров, чтобы разобраться с узлами, нюансами их изготовления и расчетом количества лесоматериалов. Итак, предлагаем сделать первый шаг и рассмотреть…

Конструктивные особенности

Эта разновидность кровельных конструкций, изображенная на фото, представляет собой обычную коньковую крышу, но без вертикальных фронтонов. Вместо них по бокам здания делается 2 дополнительных ската – вальмы, имеющие другой угол уклона.

Справка. Если все 4 плоскости наклонить под одинаковым углом, то получится другой тип кровли – шатровая. Поскольку ее скаты сходятся в одной точке в виде купола, то конек отсутствует как таковой.

Стропильная система вальмовой крыши состоит из следующих элементов (показаны на схеме):

мауэрлат, лежень – мощная обвязочная балка, монтируемая на верхнюю плоскость стен по периметру здания и внутренних перегородок;
кровельные скаты формируются за счет наклонных балок, устанавливаемых с расчетным интервалом, - стропильных ног;
вместе с элементами жесткости – затяжками, стойками и раскосами – стропила образуют кровельные фермы;
коньковый прогон – брус, соединяющий верхние точки ферм;
в некоторых конструкциях нижняя часть стропильных ног удлиняется за счет дополнительной детали - кобылки.

По линии схождения плоскостей устанавливаются вальмовые стропила, опирающиеся на углы здания. Их уклон совпадает с углом основных скатов. А вот торцевые стропильные ноги, называемые нарожниками, образуют по бокам дома более крутые или пологие скаты.

При строительстве 4-скатных крыш применяется 2 типа ферм – висячие и наслонные. В первых нижний пояс (затяжка) опирается только на внешние ограждения частного дома, поэтому ставить их на слишком длинные пролеты нерационально из-за повышенного расхода материалов на ребра жесткости. Устройство висячей фермы смотрите на чертеже:

Преимущество наслонных конструкций – возможность опирания на капитальную межкомнатную перегородку и перекрывания больших пролетов без увеличения материалоемкости. Новичкам кровельного дела стоит обратить внимание на эти фермы, поскольку они надежнее и проще в монтаже.

Если на чердачном этаже планируется устроить жилую мансарду, то угол уклона основных скатов увеличивается, а ферма получает 2 опоры в виде стоек, образующих стены помещения. Эти детали принято ставить на лежни либо балки перекрытия деревянного дома. Потолки мансардной комнаты формируются благодаря горизонтальным затяжкам, связывающим стропила поверху, как сделано на схеме:

Устройство вальмовой кровли пошагово

Как и любое серьезное сооружение, вальмовая крыша возводится своими руками в несколько этапов:

Создание проекта с расчетом несущих конструкций.
Заготовка леса и других кровельных материалов.
Монтаж стропильной системы.
Укладка покрытия с утеплением (при необходимости).

Совет по проектированию. Чтобы вам не пришлось беспокоиться за надежность постройки, настоятельно рекомендуется поручить выполнение проектных работ инженерам, невзирая на финансовые затраты. Они рассчитают все параметры – шаг установки стропил, их сечение, количество подкосов и затяжек в соответствии с погодными условиями в вашей местности.

Выше в качестве примера показан чертеж четырехскатной кровли с наслонными фермами, перекрывающими 2 пролета по 4,5 м. Длина основных стропильных ног составляет 6 м, высота конька – 4 м, угол наклона – 41°. Эту конструкцию можно взять за основу, если ширина здания не превышает указанную на чертеже (9 метров). Учтите важный момент: чем сильнее наклонены вальмы, тем большую нагрузку испытывают нарожники и центральный коньковый узел, куда они опираются. В данном примере вальмы лучше ставить под углом 45-50°.

Самое сложное в строительстве вальмовых кровель – правильный монтаж узлов сращивания угловых стропил с мауэрлатом и верхним поясом ферм в разных конструкциях. Это еще одна причина проконсультироваться с проектировщиками, разрабатывающими узлы примыкания индивидуально. Чтобы вы понимали, о чем идет речь, представляем чертежи верхнего опорного узла, где вальмовая стропильная нога примыкает к коньку.

Некоторые конструкции не предусматривают изготовления и установки конькового прогона между фермами. Тогда вальмовые ребра крепятся на затяжке и дополнительных подкосах, как предписывает чертеж:

Нижний опорный узел ноги на мауэрлат и сращивание стропил выглядит несколько проще, хотя в действительности требует тщательного выпиливания досок под различными углами, что и отражено на схеме.

Для наглядного ознакомления с более сложной системой, где вальма совмещается с эркером, предлагаем посмотреть обучающее видео:

Подбор пиломатериалов

Перед тем как сделать стропильную систему вальмовой кровли, следует выбрать качественный и просушенный лес. По соотношению цена - качество наиболее подходящий вариант – дерево хвойных пород – ель, лиственница либо сосна. Ярко выраженная сучковатость, гниль и следы жизнедеятельности насекомых – вредителей недопустимы.

Представляем самые «ходовые» размеры пиломатериалов, применяющихся для поэтапного строительства вальмовых крыш:

стропило основное – одинарная доска 50 х 200 мм либо двойная 40 х 150 мм;
мауэрлат: минимальное сечение – 100 х 150 мм, оптимальное – 20 х 20 см;
нарожники – доска 5 х 15 см;
прогоны – брус 50 х 150 либо 50 х 200 мм;
подкосы, ригели – доска толщиной от 25 до 50 мм;
стойки – брусок 5 х 10 см.

Набор крепежных пластин и уголков тоже не будет лишним

Примечание. Если кровельные конструкции вам рассчитывают инженеры – проектировщики, то они же составят спецификацию всех материалов с размерами.

На обрешетку под укладку профнастила или металлочерепицы традиционно идут доски толщиной 25-32 мм, а на контробрешетку – бруски 5 х 5 см.

Монтаж обвязочного бруса на стены

В отличие от двускатных кровель, где мауэрлат устанавливается на боковые стены, под вальмы обвязка делается по всему периметру. Исключение – каркасные, бревенчатые и брусовые дома, где в качестве мауэрлата выступает верхний стеновой ригель или последний ярус бревен. Тогда в нем выполняются пазы, куда вставляются стропильные ноги, как это реализовано на фото.

На стенах из легкого ячеистого камня – газобетона и пеноблока – перед укладкой обвязки устраивается армирующий железобетонный пояс. В него вмуровываются монтажные шпильки, на которые впоследствии надевается обвязочный брус. Пошагово порядок работ выглядит так:

Установка щитовой опалубки, вязка арматурного каркаса с закладными деталями и заливка пояса бетонной смесью М200.
Гидроизоляция поверхности бетона рубероидом или битумным праймером.
Установка бруса и его фиксация на шпильках.

Угловые соединения мауэрлата выполняются врубкой в полдерева. Таким же образом брус наращивается по длине, если стандартного размера 6 м недостаточно. Также по углам делаются горизонтальные подкосы либо вбиваются железные скобы, не позволяющие брусьям разъезжаться под нагрузкой основных и вальмовых стропил.

Совет. Обязательно обработайте все деревянные детали антисептиком и антипиреном. Один защищает древесину от гниения, а второй повышает ее огнестойкость.

Сборка стропильной системы

Кровельные фермы больших размеров принято монтировать по месту, ведь чтобы поднимать их с земли, понадобится вдвое больше работников. В деревянных домах первым делом устанавливаются все балки потолочного перекрытия, а по ним устраивается временный настил. Для монтажа высокого конька также понадобятся строительные леса.

Поэтапная сборка конструктива вальмовой крыши выполняется в таком порядке:

Как и при возведении двускатной кровли, первом делом ставятся центральные опоры, куда крепится коньковый прогон.
Производится монтаж основных стропил, которые подрезаются сверху и снизу под нужным углом. На коньке встречные стропильные ноги выводятся в одну плоскость и скрепляются стальными пластинами на саморезах (желтого, а не черного цвета). К мауэрлату балки фиксируются уголками.
После установки основных ферм ужесточите их ригелями и подкосами согласно чертежам, используя для крепления болты.
Установите ребра – крайние вальмовые стропила. Их соединение с коньковым и обвязочным брусом осуществляется по одной из предложенных выше схем.
Отпилите и прибейте к каркасу нарожники. Каждый из них обрезается под разными углами, определяемыми измерением в 4 точках (вдоль каждой грани доски).
При необходимости закрепите кобылки, чтобы обеспечить свес 0,5 м, и подшейте карниз досками.

Совет. Поскольку ребра вальмы отличаются большой длиной, их надо наращивать и ставить дополнительные подпорки. Стык делайте возле конька, где нагрузка на кровлю меньше, а опоры монтируйте ближе к мауэрлату.

Как крепятся элементы вальмовой конструкции в реальности, смотрите в следующем видео:

Укладка финишного покрытия

Эта завершающая операция выполняется по традиционной технологии, предусматривающей вентиляцию подкровельного пространства и устройство гидроизоляционного слоя из диффузионной мембраны. Последняя не позволяет влаге проникнуть с улицы в чердачное помещение, в то же время пленка свободно пропускает наружу водяные пары. Отличие от накрывки обычных двускатных крыш одно: по линиям излома (на ребрах вальм) ставятся дополнительные нащельники.

Материал покрытия настилается в таком порядке:

Стропильная система полностью укрывается диффузионной мембраной. Полотна раскатываются горизонтально с нахлестом не меньше 100 мм, начиная снизу. Стыки обязательно проклеиваются скотчем.
Пленка прибивается к наружным граням стропил через бруски контробрешетки сечением 5 х 5 см, обеспечивающие вентиляционный продух под металлочерепицей или другим материалом.
Перпендикулярно направлению стропильных ног приколачиваются доски обрешетки. Интервал монтажа зависит от выбранного покрытия, а для мягкой черепицы набивка производится всплошную.
Монтируется кровельный материал и все фасонные детали на торцах крыши, а также вокруг вентиляционных и дымовых труб.

Примечание. Брусья контробрешетки, прибиваемые к стропилам, не должны стать преградой на пути вентиляционного воздуха. Поэтому их специально укорачивают до длины 2-3 м и приколачивают с зазором 5-10 см между соседними элементами.

Утепление вальмовой кровли делается как во время монтажа покрытия, так и после него, главное, - собрать правильный «пирог», показанный на схеме. В первом случае минвата закладывается сверху, под гидроизоляцию, а во втором – изнутри.

Заключение

Надо понимать, что преимуществ у вальмовой крыши перед двускатной немного. Во-первых, она является красивым архитектурным решением, а во-вторых, снижает ветровую нагрузку на боковые фасады частного дома. Но за это домовладельцу придется расплачиваться повышенным расходом лесоматериалов и усложнением строительства, а значит, и временными затратами. Отсюда совет: не торопитесь с решением и хорошо обдумайте все за и против. Но если уж взялись, то делайте кровлю качественно, для себя, не экономя деньги на консультациях с инженерами – строителями.

Инженер-конструктор с опытом работы в строительстве более 8 лет..
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

Специфика крыши такого типа

Она является одним из типов четырёхскатной крыши . Вид сверху на дом с ней напоминает закрытый конверт. Два ската незначительной площади, имеющие формат треугольника специалисты наименовали «вальмовыми». Форма другой пары скатов – трапеция. Их размер больше.

Вальмовую кровлю образуют такие узлы (схема):

Конёк служит вершиной крыши. Это линия, образованная стропильными тандемами на участке их скрепления. Специфика конька – он проигрывает в длине перекрываемому строению.

Вальмы. Это скаты треугольной формы. Они позиционируются над торцевыми стенами и используются вместо фронтона. Их составляют диагональные и промежуточные стропила (ДС и ПС).

Скаты. Их форма- трапеция. Их начало получается от конька, а завершение – в свесе.

Рёбра. Это углы, получившиеся в зонах скрепления вальм и скатов. Количество вальм равно числу ДС. Их итоговое число – 4.

Водосточная сеть. Её составляющие: воронки, трубы и желоба. Она позволяет отводить ненужную жидкость с поверхности такой крыши в канализацию.

Важно! Вальмовая крыша не предусматривает создание в ней жилой мансарды. Причина: её два ската существенно уменьшают высоту потолка в подкровельной зоне.

Стропила и опоры

Отличия в монтаже сложной вальмовой крыши от двускатной заключаются в наличии большего числа составляющих. Они таковы (схема):

Коньковый прогон. Это специальный брус. На нём монтируются стропильные дуэты.

Диагональные стропила (ДС). Они составляют рёбра вальм. От завершения конька они следуют к угловым узлам мауэрлата, соединяясь с ним. По длине они превышают стандартные стропила. Материал для их создания должен обладать большим сечением. И таковым обычно становятся сдвоенные доски. Составляя чертежи, важно учитывать, что угол позиции таких стропил более пологий, чем у стандартных (промежуточных) стропил.

Стандартные или промежуточные стропила (ПС). Местом закрепления их верхушки служит коньковый прогон, а зона их окончания – мауэрлат.

Центральные стандартные стропила. Их обычно 6 штук. Они стыкуются с завершением конька и ДС. На эту стыковку уходит много сил. Здесь нужно абсолютная концентрация и соблюдение точных разметок.

Нарожники или ноги короткой длины. В верхней стороне не допускается их контакт с коньком. Место их соединения – диагональные стропила Чем ниже позиция нарожника, тем он короче.

Затяжка . Это перемычка из бруса. Она позиционируется между стандартным стропильным дуэтом.

Ригель. Это затяжка, устроенная в верхней зоне кровли, прямо под коньком.

Балки перекрытия. Это затяжки, монтируемые внизу, в основании стропил.

Стойка. Это брус вертикального положения. Он служит опорой коньку, распределяет массу кровли на несущие элементы. Если нужно сделать мансардную зону просторнее, стойки можно сосредоточить посередине стропил.

Подкос . Это опоры, закрепляемые в перпендикулярной позиции к стропилам. Они уберегают их от провисания. Подкос крайне необходим, если скаты крыши достигают в длину 4,5 – 5 м.

Шпренгель. Это устройство для поддержки диагональных стропил. Шпренгель образуют две балки. Одна монтирует две части мауэрлата. Вторая с упором заходит в первую и так же в одно ДС.

Расчеты, чертежи, проекты

Перед созданием вальмовой крыши необходимо скрупулёзно рассчитать составляющие её конструкции. Как правильно это сделать? Перед расчётами создаётся схема перекрываемого здания со всеми параметрами. Затем, применяя несложные формулы на базисе теоремы Пифагора, можно вычислять:

Схема с параметрами:

Значение высоты конька. Данные здесь таковы: h = b x tgα/2. Здесь b – это длина конструкции между стропилами с торцевой плоскости. А a – это угол позиции скатов.
Длину стандартных стропил. Данные: e = b / 2 x cosα. Здесь b – та же длина, а – тот же угол, е – длина стандартных стропил.
Площадь скатов. Данные: S = 2ea. Здесь S – общая площадь поверхности скатов, е – тот же параметр из п.2, а – длина между стропилами по длине строения.

Длина ДС:

Вальмовая крыша с параметрами:

Эти схемы помогают вычислить длину указанных стропил лишь с наличием данных о параметрах стандартных стропил.

Нужный шаг между стропильными тандемами тоже часто находят в справочниках, опираясь на породу и толщину рабочего материала (дерева) и длину скатов. Результаты расчётов отражаются в чертеже. По нему далее делаем разметку кровли.

Еще очень удобно произвести вышеуказанные расчеты на калькуляторе.

Монтаж мауэрлата

Мауэрлатом называют основу для установки крыши. Он нужен для распределения массы крыши по всем несущим элементам. Он обычно создаётся из деревянного бруса, причём применяется дерево твёрдых пород. Чем больше масса крыши и сложнее её конфигурация, тем больше получается сечение мауэрлата. Как правило, мастера задействуют сосновый брус с минимальными параметрами 15 х 15 см.

Установка мауэрлата проходит перед постройкой дома. Как сделать:

Работа с брусом. Он отмеряется, отпиливается на нужную длину. В угловых участках мауэрлат крепится между собой методом «в лапу». Для выпиливания паза под крепёж делается разметка.
На последней линии кладки создаётся досочная опалубка. Она заполняется вязким бетоном. В него внедряются металлические шпили для крепежа необходимого бруса.
После затвердевания бетона между ним и мауэрлатом устраивается гидрозащитный слой. Здесь можно применить битумную мастику или рубероид.
Следует обработка бруса защитными средствами. Нужны антисептики и антипирен мощного проникновения, а также влагозащитный лак.
В мауэрлате размечаются и создаются дырочки под металлические шпили. Для разметки сгодится маркер. Для создания – дрель.
Брус насаживается на эти шпили и мощно закрепляется болтами анкерного типа.

Стадии возведения

Здесь крайне необходимо следовать инструкции и технологии. Стадии работ таковы:

Ставятся затяжки. Ими служат балки перекрытия. Их требуется хотя бы две. На них ставятся стойки. Специалисты поверх них устраивают дощатый настил. Так стропильная сеть возводится удобнее и безопаснее.
Присоединение стоек к затяжкам. Стоек можно задействовать больше. Но излишняя масса для конструкции нужна лишь при особой надобности. Пока сеть не устойчива, стойки на некоторое время фиксируются вертикальными подкосами.

Схема пошагово :

Для создания вальмовой крыши обычно задействуется мягкая кровля. Ею легче покрывать скаты со сложной конфигурацией. Для такой кровли готовится сплошная обрешётка из пластов влагоустойчивой фанеры.

Для фиксации кровельного материала на обрешётке применяется особый крепёж. Его состав: сталь-нержавейка с каучуковой шляпой. Метод позиционирования листов – внахлёст 10-15 см.Так создаётся оборона от попадания влаги. Чем круче скат, тем больше нужно следовать этому методу.
После укладки кровли крыша утепляется изнутри. В ней можно создать окна, водосток и даже дымоход.

Для беседки

Вальмовая крыша – идеальный вариант для частных домов. Её грамотное создание невозможно без особых навыков, расчётов, трудолюбия и терпения.

Вальмовые крыши можно создавать и на более маленьких строениях, например – беседках. Но для такой крыши походят лишь беседки следующих типов:

Квадратной формы. Здесь крыша составлена из четырёх скатов – треугольников одинаковых размеров. Они соединяются в одной точке. Конёк не создаётся. Схема:

Прямоугольной формы. Крышу образуют два ската – трапеции и два ската – треугольника. Вверху – конёк. Он следует вдоль длинной плоскости прямоугольника. Фото:

Обязательные стройматериалы

Вальмовую крышу строим из следующих материалов:

Деревянный брус. Походящие параметры: 10х10 см или 15х15 см. Из него формируется мауэрлат, а также вертикальные стойки и затяжки.
Доски. Нужное сечение: 5х 5 см и 10х15 см. Из них образуются стропилы. Для диагональных стропил нужны доски большей длины и толщины. Поэтому популярен вариант со сдвоенными досками.
. Необходимые размеры: 3х10 см или 4х10 см. На них монтируется обрешётка.
Рейки. Параметры: 3х3. Они послужат контр-обрешёткой.
Ветровая доска.
Доска для карниза.

Все деревянные элементы необходимо обработать антисептиками, антипиренами.

Конструкция стропильной сети

Схема:

Создание вальмовой крыши для беседки также невозможно без стадии чертежей и расчётов. Рассчитываются:

угол наклона скатов;
высота конька;
нагрузка (чтобы определиться с сечениями стропил).

На основе расчётных данных делается чертёж. В нём отражены параметры и взаимное расположение составляющих стропильной сети. У неё много аналогий со стропильной сетью для покрытия дома. Как видно из схемы, здесь практически такой же состав. Есть только некоторые нюансы:

Опора и распределение массы крыши – это функция верхней обвязки.
Шаг между стандартными стропилами , которые верхом опираются на коньковый прогон, а низом – на основу (мауэрлат), таков: 60 – 120 см.
Нарожники , образующие скат, ставятся с шагом 60-80 см.
Нет необходимости в опалубке и её бетонировании .

Стропильная система вальмовой крыши и эркера от Антона Вебера:

Стадии воздвижения вальмовой крыши на беседку

Беседка с вальмовой крышей возводится по следующим правилам:

Усиливается верхняя обвязка беседочного каркаса. Здесь нужна доска. Можно действовать и в два слоя. Доски можно накладывать друг на друга внахлёст. Вдоль самой длинной стороны конструкции к обвязке монтируется балка-затяжка. Крепёж здесь – металлические уголки.

От середины этой затяжки нужно отступать по полметра. На эту дистанцию ставятся две метровые стойки. Их вертикальность поддерживается временными подкосами. Их верхушки потом скрепляются коньковым прогоном.
Установка стандартных стропил. При условии прогона в 1 м требуется монтировать пару стропил с каждой стороны, по краям прогона. Между ними получится тоже метровый интервал.

Стелется обрешётка. Она должна быть сплошной. Она приколачивается на гвозди.
Раскраивается кровельный материал. Он крепится оцинкованными крепежами (саморезами). Стыки покрываются герметиком.

Далее предложен пример грамотно устроенной вальмовой крыши на беседке:

Как создать проект

О создании проекта вальмовой крыши для бани в программе SketchUp рассказывает автор блога «Каркасная баня в деревне своими руками!»
