Установка домофона в частном доме – это отличное решение вопроса об обеспечении собственной безопасности. На сегодняшний день эту услугу оказывают многие фирмы, однако, установить домофон можно и самостоятельно.

Подготовка к монтажу

Для выполнения этой работы, требуется подготовить инструменты для монтажа:

• перфоратор с набором буров;
• шуруповерт;
• лопатку и пику для штробления стен или штроборез;
• УШМ с диском по металлу;
• набор отверток;
• плоскогубцы и бокорезы;
• молоток;
• шпатель и емкость для смешивания;
• инструменты для снятия изоляции проводов.

Это не значит, что все вышеперечисленные инструменты обязательно пригодятся. Их набор может варьироваться в зависимости от выбранного способа и места установки того или иного элемента. Самое интересное, даже когда у тебя полная машина инструментов обязательно понадобиться что-нибудь из того, чего ты забыл, отдал другу или вчера сломал.

Затем подготавливаем материалы и оборудование. Рекомендуемый набор оборудования указан в статье. Хотя рекомендую почитать статьи про электромагнитный и электромеханический замки. Список материалов зависит от места установки оборудования и способа укладки кабеля. Стандартно покупаются следующие материалы:

• провод для электропитания;
• провод UTP (витая пара);
• розетки и вилки;
• автоматический выключатель для всего оборудования;
• набор саморезов, крепежный набор из дюбель-гвоздей;
• изоленту, защитные очки и перчатки;
• гофрированная или прямая электротехническая труба;
• кабель-каналы;
• шпаклевка, алебастр;
• сверла, диски по металлу;
• перфолента, метизы;

Список материалов можно продолжать, но повторюсь: он подготавливается в зависимости от предпочтений заказчика, места установки домофона в частном доме и формируется после подсчета длин трасс.

Установка вызывной панели

Установка и подключение трубки домофона

Следующий этап – установка трубки. Её можно устанавливать в любом удобном месте в доме. Держатель также крепится на дюбели. Рядом с местом установки трубки обязательно должна находиться стандартная розетка 220В, либо заводим электропитание от щитка. Для этого все оборудование подключаем на отдельный автомат и подписываем. Это удобнее и практичнее, хотя и сложнее при монтаже.

Можно купить , либо мы можем к системе через контроллер подключить видеокамеру. Она будет записывать только приходящих гостей в момент нажатия кнопки звонка. Конечно видеокамеру можно настроить на другие режимы: постоянная циклическая запись, запись по движению, запись на видеорегистратор, как говорится: кто платит тот и заказывает музыку. Дополнительно для ночной съемки можно установить для камеры видеонаблюдения, а к трубке ещё добавить монитор.

Подключение блока питания

Блок питания включается в электросистему дома и через него проходят все провода. Как правило, этот блок идёт в комплекте, поэтому его мощность как раз рассчитана под конкретный домофон. Если же блок питания покупается отдельно – нужно внимательно изучить все технические характеристики вызывной панели и трубки, дабы блок питания соответствовал им по мощности и установленный домофон работал без сбоев.

Запитать нам нужно следующие устройства: контроллер, монитор, если есть видеокамеры. Если набор состоит только из домофона и аудиотрубки, тогда блок питания и розетка ставиться рядом с контроллером, иначе, целесообразнее сводить электропитание: Как вы думаете куда? — Правильно, в электрощиток. И вот тогда нам нужен не из комплекта (так как их уже три и более), а другой, достаточный сразу для всех устройств. Подсчитывается суммарная нагрузка, добавляется допуск, округляется в большую сторону и покупается блок питания для нашей системы.

Прокладка кабеля и герметизация

Когда установка всех элементов домофона закончена, начинается самый важный процесс – прокладка кабеля и подключение всех пока разрозненных деталей. Если вы не догадывались, то управление домофоном, точнее всех элементов системы происходит в контроллере (в продаже есть модели JSB-CL002, Z-5R, VIZIT, и др. фирм). Он же и хранит все данные о ключах в памяти. Получается это мозг системы. Поэтому все провода подводятся к нему. На него лишь подается электропитание и всеми способами поддерживается (устанавливаются аккумуляторы). Схема подключения домофона стандартна.

Прокладывать провода можно двумя способами: открытым и закрытым. Закрытый способ лучше подойдёт для той части проводов, которые проходят по улице. Их пускают под землей в пластиковых или металлических трубах, чтобы избежать преждевременной порчи. В помещении возможна как открытая, так и закрытая прокладка проводов. Однако, для закрытой понадобится штробить стены, а затем заделывать их алебастром и шпаклевкой. Гораздо проще произвести наружную прокладку кабелей, запустив их через гофрированные трубы или кабель-каналы.

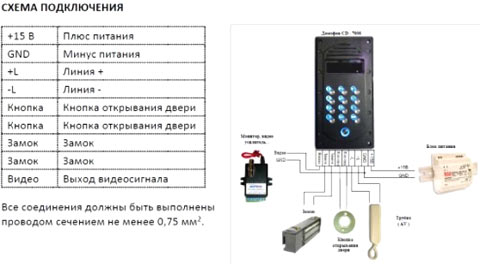

Домофон подключается на четырёхжильный кабель. Провода этого кабеля пронумерованы и имеют каждый своё назначение. Так, жёлтый кабель под номером 1 отвечает за аудиоканал и подключается к соответствующему контакту № 1 на трубке или на мониторе. Чёрный кабель отвечает за общее подключение домофона и присоединяется к контакту № 2. Назначение сигнала красного провода – +12В, он идёт от замка и подключается к контакту № 3. Белый провод – это видеоканал, он подключается к контакту на мониторе № 4.

Для герметизации отверстий, стыков, швов можно воспользоваться монтажной пеной, шпатлёвкой или алебастром.

Программирование ключей

Для того чтобы домофон работал, его нужно ещё запрограммировать и записать в память ключи. Ключи бывают разных видов и типов. Но всегда должен быть один мастер-ключ. Он программируется первым. Если сказать другими словами — первый запрограммированный ключ будет мастер-ключом. Его храните отдельно, не используйте.

На первое включение вызывная панель отреагирует короткими звуковыми и световыми сигналами. Для того чтобы записать в память домофона мастер-ключ, нужно им коснуться контактного считывателя. В дальнейшем именно он будет давать доступ к программированию или перепрограммированию домофона и ключей. Прекращение сигналов будет означать, что ключ записан в память. Таким образом, можно записать несколько ключей, однако, интервал между их записями не должен превышать 16 секунд. Простые и блокирующие ключи добавляются в систему так же, как и мастер-ключ.

Способы подключений домофона

Различные способы, схемы подключения домофона разобраны в этом видео, достаточно наглядно и понятно.

Проверка на работоспособность

Чтобы проверить работу домофона, нужно сделать вызов с панели, монитор или трубка должны воспроизвести сигнал. Затем нужно снять трубку, поговорить в неё, проверить качество звука и открыть калитку. Если все проделанные манипуляции дали позитивный результат, значит, установка домофона в частный дом прошла успешно, и домофон готов к использованию. Если что-то где-то не прилегает — дорабатывайте. Обычно, трудности возникают с замком, доводчиком и дверью. Замок может не закрывать дверь по причине не отрегулированного доводчика, который не прижимает дверь.

Ещё совсем недавно люди видели домофон только в фильмах и позволить себе его установку могли только очень состоятельные владельцы квартир или домов. С появлением новых технологий домофоны стали более доступными по цене и начали широко использоваться как в бытовых, так и производственных помещениях. Сейчас это оборудование вместе с надёжными замками входит в состав большинства современных охранных систем, что позволяет увеличить безопасность жилья или других объектов.

Типы домофонов и особенности их устройства

Если раньше практически на каждой двери были установлены глазок и звонок, то сейчас их заменяют таким современным оборудованием, как домофон.

Существует большой выбор устройств, которые отличаются между собой техническими параметрами и другими особенностями.

Классификация домофонов происходит по следующим признакам:

1. Количество подключаемых абонентов:
2. Вид связи. По этому параметру оборудование делится на:

3. Тип монитора. Этот параметр относится только к видеодомофонам. Экран может быть:
   • чёрно-белый;
   • цветной.
4. Способ монтажа. По типу установки домофоны могут быть:


Кроме этого, видеодомофоны отличаются по размеру экрана. Если у самых дешёвых моделей размер экрана всего 3,5”, то у дорогих моделей он составляет 10”, но может быть и больше. Существует отличие и по количеству видеокамер. Домофон может иметь как одну, так и несколько видеокамер, что позволяет получать обширный обзор и более качественную картинку. Оборудование может также быть проводным или беспроводным, в котором внешний и внутренний блок связаны между собой только радиосигналом.

Особенности устройства

По типу устройства аудио и видеодомофоны отличаются между собой, но по остальным параметрам они практически одинаковы.

Такое оборудование является бюджетным, поэтому обычно устанавливается в подъездах многоквартирных домов. Стоимость аудиодомофона невысокая, так как он имеет ограниченный набор функций:

• оповещение владельца дома о приходе посетителя;
• переговоры с посетителем;
• разблокировка электрозамка.

В состав бюджетного аудиодомофона входят:

Если говорить о преимуществах таких устройств, то это будет дешевизна, простота конструкции и лёгкость использования. Основной недостаток в том, что вы не можете видеть посетителя, а это снижает уровень безопасности системы.

Видеодомофоны

Домофон с видеосистемой является современным оборудованием, которое имеет много дополнительных функций, повышающих безопасность охранной системы.

Видеодомофон имеет следующее устройство:

Особенности выбора

Чтобы правильно выбрать домофон, надо обращать внимание на такие параметры:

Видео: как выбрать домофон

Основные схемы подключения домофонов

Сначала необходимо определиться с тем, какие существуют схемы подключения домофонов и выбрать ту, которая вам подходит. В многоквартирном доме сложнее, чем в частном секторе самостоятельно установить устройство. Наиболее простым является монтаж домофона без его подключения к электрозамку.

В этом случае схема подключения будет зависеть от типа подъездного домофона (цифровой или координатный). Подъездный домофон устанавливается представителями специализированной компании, после чего делается разводка по этажам. Обычно эти же специалисты подключают и индивидуальные домофоны. Иногда возникает необходимость сменить абонентскую трубку домофона или подключить видеодомофон в многоквартирном доме.

Подключение домофона в многоквартирном доме - сложная задача, справиться с которой могут только специалисты

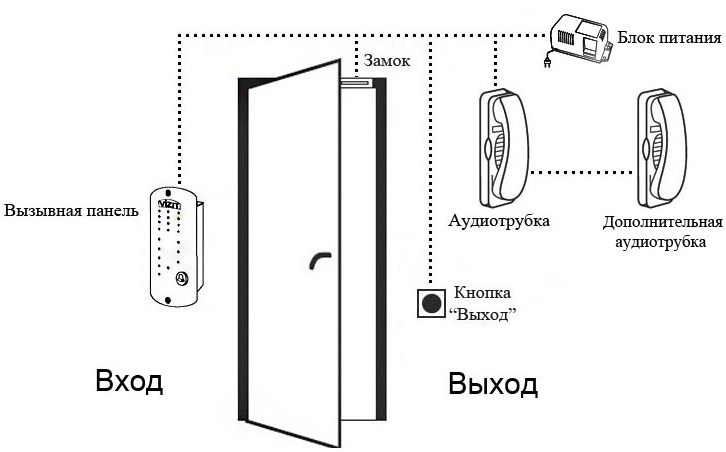

Это самый популярный вариант монтажа такого оборудования. Здесь домофон и замок подключены вместе, что позволяет открывать замок при помощи кнопки на внутренней панели домофона или при помощи кода, электронного ключа со стороны наружной панели.

При установке аудиодомофона от внутреннего блока к наружному проводится трёхжильный кабель. Для подключения видеодомофона используется четырёхжильный кабель.

Во время подключения домофона надо помнить, что его внутренняя панель питается от 220 В, а вызывная - от внутренней панели.

Домофон с электрозамком является самым распространённым решением

Видео: подключение домофона с электрическим замком

Это наиболее простой способ подключения, поэтому справиться с ним сможет даже новичок. Для соединения между собой внешнего и внутреннего блока необходимо использовать четырёхжильный кабель или два двухжильных провода. По двум жилам подаётся питание, а по другим двум - аудио- и видеосигнал.

Выбор способа подключения домофона зависит от вас. Если вам удобно выходить на улицу и постоянно открывать калитку, то можете установить домофон без электрозамка. Лучше устанавливать такое оборудование в комплексе с замком, которым можно управлять простым нажатием кнопки на домофоне не выходя из дома.

Справиться с установкой домофона без подключения его к замку сможет даже новичок

Монтаж домофона

Если вы решили самостоятельно установить домофон, сначала надо подготовить такие инструменты:

Последовательность установки

Хотя существуют разные виды домофонов, их монтаж выполняется в одинаковой последовательности. При самостоятельной установке оборудования работы ведутся в таком порядке:

1. Выбор места для установки. Для того чтобы у домофона был хороший угол обзора и этим оборудованием было удобно пользоваться, его надо правильно установить. Рекомендуемая высота монтажа внешнего блока видеодомофона 1,5–1,6 м от земли. При монтаже видеокамеры надо смотреть, чтобы обзор не закрывали двери, углы дома или другие предметы. Если говорить об установке внутреннего блока, то его можно монтировать на стену или устанавливать на тумбочку. Главное, он должен быть в удобном месте и чтобы звук был слышен по всему дому.

   Для комфортного использования домофон устанавливают на высоте 150–160 см

2. Прокладка кабеля. Это самый важный этап, для выполнения которого необходимо иметь элементарные понятия и навыки работы с электропроводкой. Рекомендуется, чтобы длина кабеля не превышала 35–40 метров. Для этого можно использовать как телефонный кабель, так и сигнальный провод или витую пару. Чтобы проложить кабель на стенах, можно сделать штробы, которые потом заполняются шпаклёвкой, или уложить провод в короба. Кабель выводится в кронштейн вызывной панели, которая фиксируется при помощи саморезов.

   Кабель может укладываться в специальные короба или в штробы на стенах

Видео: установка видеодомофона своими руками

Особенности подключения к подъездному домофону

Для того чтобы не допустить проникновения в подъезд посторонних лиц и сохранить в нём чистоту, отличным решением будет установка подъездного домофона. Монтаж выполняют представители фирмы и они же делают разводку по этажам. Иногда возникают ситуации, когда надо подключиться к подъездному домофону, поэтому многие домашние мастера хотят знать, как это правильно сделать. Способ подключения будет зависеть от типа используемого устройства.

Подключение к цифровому домофону

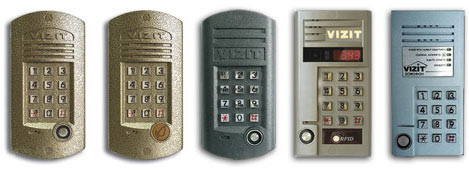

Это довольно дорогое оборудование, поэтому оно менее распространено по сравнению с аналоговыми моделями. Такая система позволяет одновременно подключать не более 255 абонентов.

К цифровому подъездному домофону можно подключить до 225 абонентов

По стояку подъезда проведён двухжильный кабель, к нему подключают квартирные домофоны. Если вы решили выполнить замену абонентской трубки домофона, то надо знать, что программирование номера квартиры выполняется при помощи микросхемы, расположенной внутри трубки. На ней устанавливают перемычки или джапмеры, при помощи которых происходит кодирование номера вашей квартиры. Надо разобрать трубку старого домофона и посмотреть на её микросхему, там есть цифровая панель. Код квартиры будет соответствовать замкнутым перемычкам. По такой же схеме замыкаются перемычки в новой трубке аудиодомофона, только в таком случае она будет работать с подъездным домофоном. При использовании цифровой схемы подключения домофона надо чётко соблюдать полярность.

Например: для подключения домофона надо перемкнуть джамперы, при этом их сумма должна соответствовать номеру квартиры, если её номер 38, то надо соединить перемычки 32,2,4.

Для программирования номера квартиры надо перемкнуть три джампера

Некоторые современные видеодомофоны имеют встроенный блок сопряжения. Если его нет, то для подключения такого оборудования надо дополнительно использовать модуль сопряжения МСЦ. Он помогает согласовать работу подъездного домофона и видеодомофона в квартире. Такой блок подходит к видеодомофонам разных производителей, хотя могут быть и определённые ограничения.

Процесс подключения заключается в подсоединении к модулю МСЦ двух проводов от подъездного домофона и кабеля от видеодомофона. На адаптере есть выходы для подключения вызывной панели и камеры.

Подключение видеодомофона к цифровому подъездному домофону происходит через модуль сопряжения МСЦ

Недостаток цифровой системы в том, что после её ремонта надо снова подключать все квартиры. В случае если один из жильцов неправильно подключит абонентскую трубку, из строя выходит вся система.

Подключение к координатному домофону

Этот вариант используется чаще, так как при поломке аппарата у одного из пользователей остальная система работает нормально. Подключение координатного домофона выполняется по схеме, которая работает по принципу автоматической телефонной станции. Обязательный элемент для подключения домофона к такой системе - коммутатор.

Чтобы подключить аудиодомофон к коммутатору, используют две шины. На первой из них контакты соответствуют десяткам (D0-D9), а на второй - единицам (Е0-E9). Например, чтобы подключить квартиру № 23, необходимо плюсовой провод подключить к клемме D2, а минусовый - к клемме Е3.

При подключении абонентской трубки к подъездному домофону плюсовой провод подключают к клемме D, а минусовый - к клемме Е

Если номер квартиры больше 80, то установщик делает перепрограммирование и смещает номера. Чтобы подключить домофон в таком случае, надо знать величину смещения.

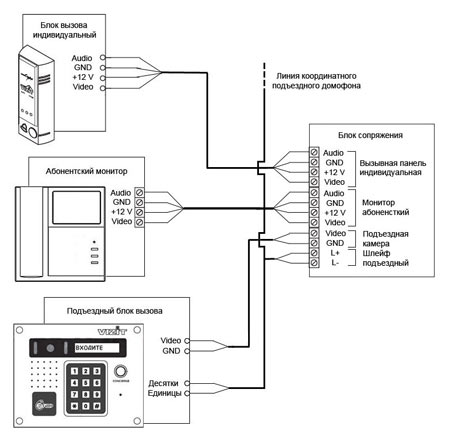

Для подключения видеодомофона к координатному подъездному домофону надо установить модуль сопряжения МСК. Подключение такого адаптера происходит аналогично подключению МСЦ модуля.

Подключение видеодомофона к аналоговому подъездному домофону происходит через модуль сопряжения МСК

Нельзя путать полярность, иначе домофон будет работать неправильно. Преимущество аналоговой системы подключения в том, что абонентские трубки разных производителей являются взаимозаменяемыми.

В подъездах с небольшим количеством квартир обычно устанавливают аналоговый домофон, имеющий встроенный коммутатор. Это позволяет подключать квартиры сразу к панели вызова, что значительно облегчает и упрощает процесс установки трубок.

Видео: процесс подключения к подъездному домофону

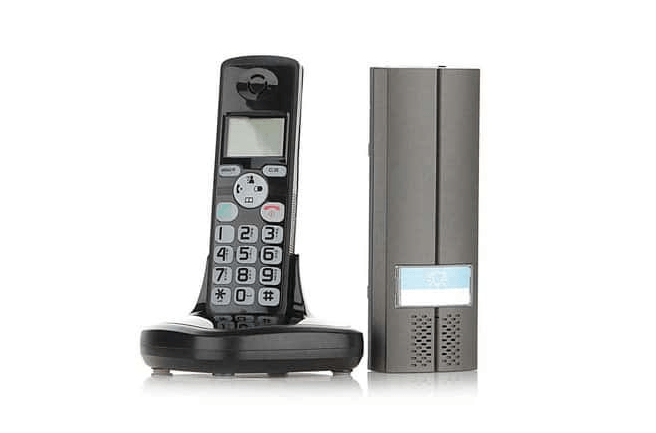

Уже из заголовка становится понятно, что для соединения вызывной панели и внутреннего блока такого домофона кабель не нужен. Благодаря этому монтаж проводится намного проще и быстрее.

В зависимости от выбранной модели дальность действия может достигать 100 метров. При расчёте дальности действия домофона надо учитывать не только расстояние между трубкой и панелью вызова, но и толщину стен, наличие других преград, которые создают помехи для прохождения сигнала.

Беспроводной домофон чаще всего устанавливается при входе на частную территорию

Во время монтажа такого домофона в многоквартирном доме вызывная панель устанавливается возле двери квартиры. В частном доме она монтируется возле калитки. Крепится вызывная панель также на высоте 150–160 см. Если предусмотрено управление замком, он также крепится на двери и управление им подключается к домофону.

В квартире дисплей с трубкой устанавливается в любом удобном месте. После этого проверяется работоспособность домофона и если всё нормально, то его установка считается оконченной.

Преимущества беспроводного видеодомофона в том, что его можно устанавливать в любой части дома. Для увеличения дальности работы беспроводного видеодомофона к вызывной панели можно подключить направленную антенну.

Видео: обзор беспроводного видеодомофона

Часто у пользователей возникает вопрос о том, как правильно подключить видеодомофон к телевизору. Практически всё время, когда хозяева находятся дома, в нём включён телевизор и очень удобно видеть изображение гостя на его экране.

Большинство современных домофонов имеют возможность подключения к телевизору, для этого у них предусмотрен специальный видеовыход. Достаточно при помощи специального кабеля соединить выход домофона с AVI-вход телевизора. Чтобы получать сигнал хорошего качества, для подключения домофона к телевизору надо использовать экранированный кабель.

Для подключения к телевизору надо соединить кабелем выход домофона с AVI-входом телевизора

После нажатия кнопки вызова вы услышите сигнал, и достаточно включить на телевизоре выбранный для домофона канал, чтобы увидеть на экране, кто к вам пришёл. Чтобы выводить изображение сразу на несколько телевизоров, надо дополнительно установить сплиттер. Учтите, что каждое новое подключение делает сигнал более слабым, поэтому больше 3–4 телевизоров подсоединить к домофону не стоит.

Многие люди, которые имеют частные дома или дачи, все чаще начинают задумываться об удобной системе безопасности и контроля доступа на свою территорию. Наиболее простым и доступным вариантом на сегодняшний день является индивидуальный домофон, который можно легко установить собственными силами без привлечения специалистов. Для этого необходимо только чётко следовать инструкции производителя. При наличии такого устройства вы сможете полностью оградить себя от визита непрошенных гостей.

Для чего необходимо устанавливать домофон в частный дом

Главная задача, которую должен выполнять домофон, - обеспечивать безопасность владельцев дома и ограждать их от посторонних визитёров. Очень важно иметь аудио- или видеодомофон, если в доме живут пожилые люди или находятся маленькие дети, которые больше всего нуждаются в максимальной степени защиты. Наличие домофона поможет оградить людей от опасности, которая может появиться по причине излишней беспечности.

Установка видеодомофона в частном доме помогает обеспечить безопасность жильцов за счёт полного контроля над зоной перед воротами

Благодаря домофону вам не придётся выходить из дома и идти через весь двор к калитке для того, чтобы посмотреть кто пришёл, так как вы сможете пообщаться с визитёром по аудио- или видеосвязи и при необходимости пропустить его, нажав кнопку на своём устройстве.

Но прежде чем приобретать такое устройство, необходимо точно определиться, для каких целей оно будет использоваться и какую сумму вы готовы потратить на свою безопасность. Именно поэтому каждый человек должен знать, какие типы домофонов существует в настоящее время, какие функции они выполняют, какие виды замков существуют для данных устройств и сколько всё это оборудование стоит. Также очень важно знать, можно ли при необходимости установить домофон в частном доме своими руками.

Типы домофонов и стандартные схемы их подключения

По своим конструктивным особенностям домофоны различаются по типу передаваемого ими сигнала. Устройства могут передавать сигнал от панели вызова к основному блоку аудио- или видеоспособом:

Зачастую аудиодомофоны монтируют в подъездах многоэтажных домов, где в основном они играют функцию предупреждения. Видеодомофон более полезен для частных домов, так как в многоэтажке он устанавливается только возле двери квартиры и не предназначается для общего пользования.

В частном домовладении видеодомофон будет играть большую роль, так как хозяин может не только слышать, но и видеть посетителя и при необходимости не впускать его на свою территорию.

Современные домофоны кроме основных элементов (вызывного устройства, запирающегося замка, трубки для переговоров и блока питания) могут оснащаться дополнительным функционалом:

• автоответчиком. Если хозяина нет дома, то благодаря этой функции он сможет прослушать записи, которые оставляли приходившие люди, и даже получить их на мобильный телефон;
• датчиком движения. Это устройство фиксирует посетителя, который находится в зоне его действия. При появлении человека возле прибора его изображение моментально передаётся на монитор телевизора, подключённого к домофону;
• блоком памяти. Благодаря данной функции изображение посетителя записывается на специальное устройство с того момента как была нажата кнопка вызова на домофоне. По мере заполнения памяти старые записи стираются и заменяются новыми.

По желанию владельца дома домофон может оснащаться неограниченным количеством мониторов и дополнительных камер видеонаблюдения.

В основном все домофоны подключаются к вызывным панелям при помощи проводов. Существуют и беспроводные устройства, но их ассортимент довольно сильно ограничен. На сегодняшний день существует три типовые схемы проводного подключения домофона:

Устройство домашнего домофона

Видеодомофоны пользуются большой популярностью среди владельцев частных домов. Поэтому мы рассмотрим их устройство более подробно.

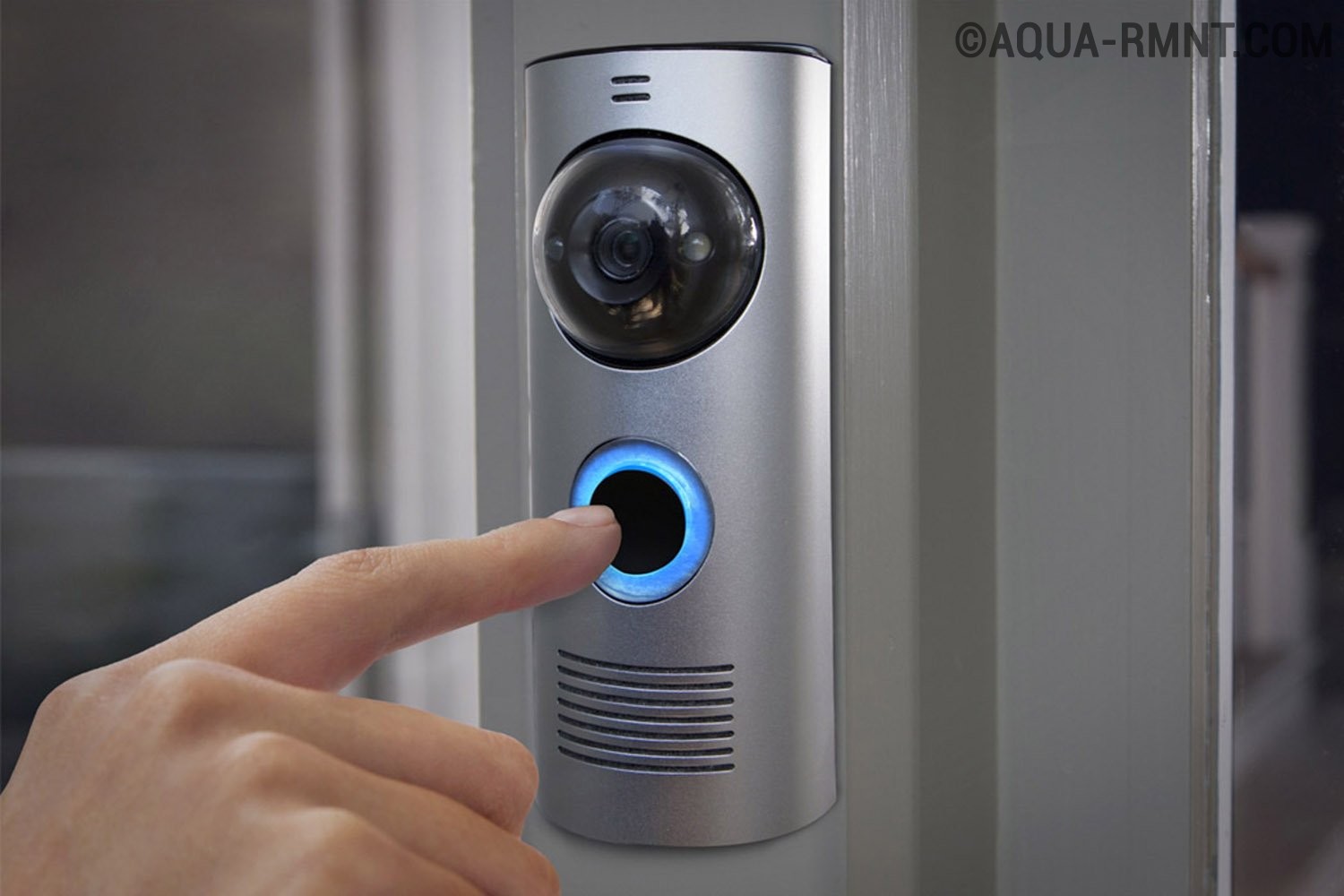

Наружный блок, который монтируется на входе в дом, снабжён видеокамерой и кнопкой вызова. Здесь же находится устройство для переговоров, которое позволяет общаться с хозяевами, если видеосвязи будет мало. Видеокамера может передавать чёрно-белое или цветное изображение.

С панели вызова можно позвонить на монитор и поговорить с хозяевами, которые будут видеть посетителя на экране

По методу установки устройства вызова могут быть врезными и накладными:

• врезные панели дороже, но они лучше защищены от взлома и различных климатических условий;
• накладные блоки выпускаются в прочных пластиковых корпусах, однако всё равно больше изнашиваются и подвергаются различным механическим повреждениям. Для таких панелей отечественные производители предлагают прочные защитные накладки, ограждающие устройство от поломки.

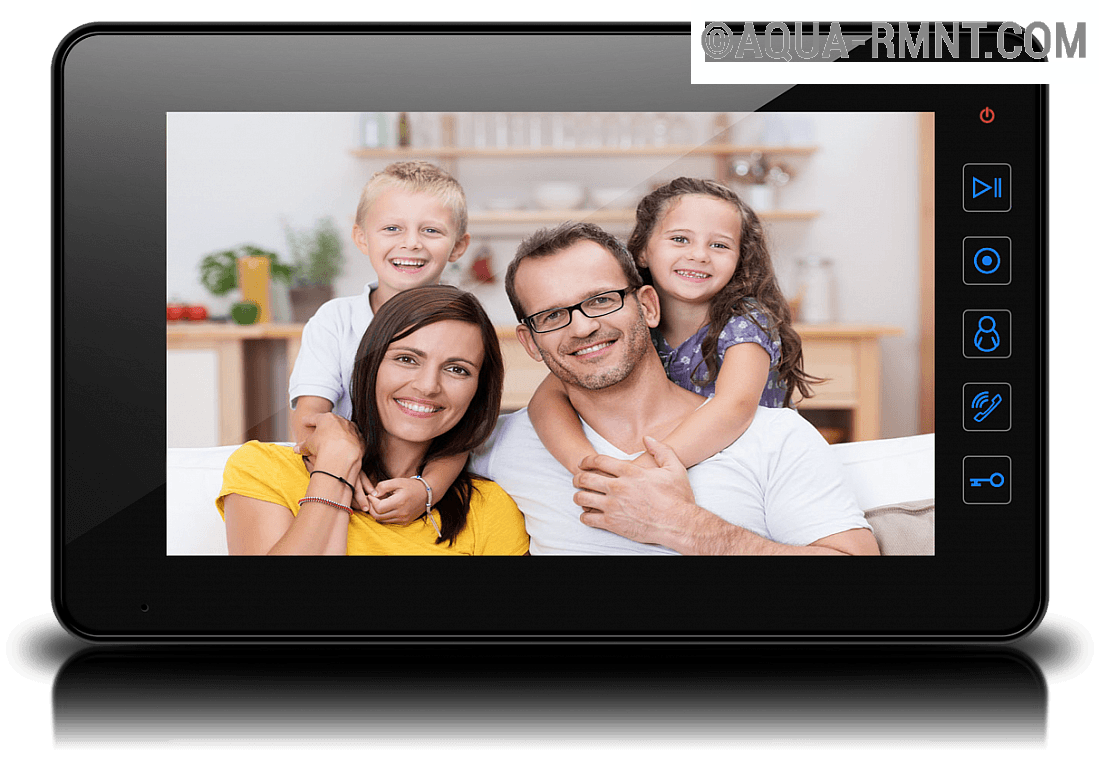

Внутренний блок (монитор)

Внутренний блок представляет собой чёрно-белый или цветной монитор в зависимости от модели. Чёрно-белые мониторы уже отошли в прошлое и практически не выпускаются. Цветные модели снабжены экраном размером диагонали от 10 см и трубкой или кнопкой громкой связи для ответа на вызов. На мониторе также есть кнопка для открывания замка, клавиши дополнительных функций и кнопки или ручки для регулировки звука и изображения.

Большинство современных видеодомофонов имеет кнопку громкой связи вместо трубки

Типы замков для домофона

К домофону можно подключить электромагнитный или электромеханический замок. Оба варианта работают от сети, поэтому мы рассмотрим принцип их действия и характеристики.

Электромеханический замок является современным запорным устройством для домофона, которое открывается одним нажатием на кнопку или специальным ключом. Работает от напряжения 12 В, поэтому для него необходим понижающий трансформатор.

Преимущества замка

1. Позволяет открывать калитку или дверь на определённом расстоянии (при подключении к домофону).
2. Может работать даже при отсутствии электроэнергии (без возможности удалённого управления).
3. Производится с высоким уровнем секретности и безопасности.
4. Может оснащаться мотором, который работает от маленького электрического двигателя.
5. Имеет электрическую защёлку, которая открывается поворотом ручки.

Выбирая такой замок для уличного применения, необходимо иметь в виду, что на его лицевой стороне имеется кнопка, до которой можно дотянуться рукой, перегнувшись через ограждение, и открыть калитку. Уличный замок с электромеханикой бывает врезной и накладной.

Необходимо также знать, что при отключении электричества работать сможет только накладной вариант замка.

Прежде чем приобретать такой замок, необходимо узнать, для какого типа дверного полотна он подходит и каков принцип его работы. Специалисты рекомендуют для частного дома замки марки «Полис» или Fass Lock.

Электромеханический замок имеет кнопку ручного открытия, поэтому злоумышленники могут войти незамеченными, перегнувшись через калитку или дотянувшись до кнопки через щели в полотне

Замок электромагнитного действия предназначен для закрытия двери или калитки и держит их закрытыми посредством мощной электромагнитной платы, притягивающей к себе стальную пластинку, установленную на двери или калитке. Электромагнит монтируется на дверной коробке или обвязке калитки, а стальная пластина крепится на саму дверь или калитку.

В режиме закрытия на обмотку магнита поступает ток, который создаёт мощное электромагнитное поле, быстро притягивающее к себе стальную пластину. В результате калитка, удерживаемая магнитом, находится в закрытом состоянии. Для того чтобы она открылась, с замка надо снять напряжение. Делается это нажатием кнопки на домофоне: цепь размыкается, электромагнитное поле исчезает и калитка открывается.

Электромагнитный замок работает только при поданном на него напряжении, поэтому если у вас внезапно отключат электричество, калитка может остаться открытой

По своей конструкции замки могут быть работающими на отрыв и на сдвиг, а также накладными и врезными.

Самыми популярными являются накладные модели, которые работают на отрыв. Благодаря тому, что такие замки не содержат в себе движущихся и трущихся элементов, они служат долгие годы и могут работать в любых погодных условиях.

Но если вдруг прекратится подача электроэнергии, то замок перестанет работать и дверь останется открытой. Чтобы предотвратить подобные ситуации, придётся установить систему бесперебойного питания.

Электромагнитные замки различаются по силе, с которой они удерживают входную дверь. Эта величина устанавливается в килограммах и должна быть намного больше массы калитки. Для калиток среднего размера достаточно замка с удержанием 300–400 кг.

Как самостоятельно установить и подключить видеодомофон

Для того чтобы начать установку домофона, нам потребуются следующие инструменты:

1. Острый нож.
2. Мощный перфоратор и буры.
3. Электрический шуруповёрт.
4. Лопатка и пика или штроборез для создания штроб в стенах.
5. Болгарка и диски для резки металла.
6. Различные отвёртки.
7. Удобные плоскогубцы.
8. Хороший молоток.
9. Шпатель и посуда для замеса.

Кроме того, необходимо приготовить:

1. Кабель для электропитания (длина просчитывается индивидуально).
2. Кабель UTP (витая пара).
3. Несколько розеток.
4. Выключатель автомат.
5. Саморезы и дюбель-гвозди.
6. Изоленту, защитную одежду.
7. Гофрированную трубу для проводов (можно использовать прямую).
8. Кабельные каналы.
9. Шпаклёвочную смесь для заделывания штроб.
10. Свёрла различные по диаметру.
11. Перфорированную ленту и метизы.

Пошаговая схема установки видеодомофона с электромеханическим замком

1. Выбираем удобное и доступное место на калитке или воротах для размещения вызывной панели. Панель разбираем и размечаем место её установки. Просверливаем отверстия для крепежа и провода.



   Вызывная панель может устанавливаться под углом к поверхности калитки, для чего в комплекте имеется специальный переходник

2. С торцевой стороны запускаем четырёхжильный провод и подключаем его как указано в инструкции.
3. Ведём кабель к месту монтажа контроллера, который представляет собой пластиковую коробку, находящуюся возле замка. Так нам придётся заводить меньше проводов и будет удобнее делать соединения. Контроллер можно установить в щиток на улице или замуровать в стену.

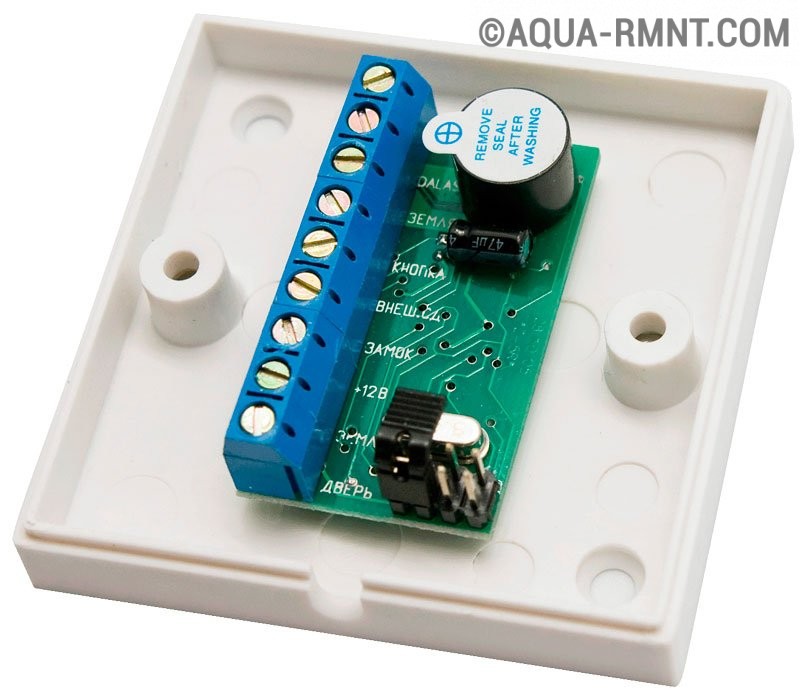

   Контроллер замка представляет собой маленькую печатную плату, которую можно смонтировать в пластиковой коробке рядом с замком или замуровать в стену

4. Рядом с вызывной панелью устанавливаем считыватель, а с обратной стороны калитки - кнопку выхода. Провода (по две жилы) от каждого из устройств сводим к контроллеру и подсоединяем на соответствующие разъёмы (DALLAS и «ВНЕШ. СД» для контроллера и «КНОПКА» для кнопки выхода). Провода от вызывной панели подсоединяем параллельно кнопке выхода.
5. Проверяем правильность всех соединений. Раскручиваем панель вызова, прикручиваем её заднюю стенку саморезами к месту установки. Собираем её обратно.
6. Далее идём в дом и устанавливаем монитор. Крепим на дюбели кронштейн, идущий в комплекте поставки. Рядом должна быть розетка в 220В. Если её нет, придётся завести провод питания от электрического щитка. Тогда оборудование лучше подключить на отдельный автомат и подписать. Так будет намного удобнее разобраться с проводами в дальнейшем. После этого навешиваем монитор на кронштейн.




   Монитор видеодомофона навешивается на кронштейн, который крепится к стене саморезами

Устанавливаем блок питания. Он должен подавать напряжение на замок и все устройства, расположенные на калитке. Лучше всего использовать устройство уличного исполнения и монтировать его рядом с замком. Для электромеханических замков нужен блок питания на 12 В и 3 А, для электромагнитного запирающего устройства достаточно источника на 12 В и 1 А.



Замок, контроллер и другие компоненты системы контроля доступа лучше запитывать от источника, расположенного рядом

Прокладываем кабель. Провода, идущие по улице, запускаем под землёй в специальных инженерных трубках из пластика или металла. Всего нужно проложить один четырёхпроводный кабель для соединения монитора и вызывного устройства и один двухпроводный кабель для подачи напряжения 220 В. Но поскольку кабели пойдут под землёй, лучше проложить их с запасом, учитывая появление в будущем новых элементов системы: дополнительных видеокамер, устройства управления воротами, охранных датчиков и т. д.



Для прокладки под землёй кабели затягивают в гофрошланги и укладывают в вырытую траншею в пластиковых или металлических трубах

7. Делаем проводку в доме. Она может быть как открытой, так и заглублённой в стены. Но для скрытой прокладки провода нам придётся штробить стены, а затем замазывать их шпаклёвкой и алебастром. Лучше всего делать предварительную закрытую проводку для домофона, когда дом только строится или ремонтируется. Если же заложенных кабелей нет, а портить обои или краску не хочется, выбираем открытый тип проводки. Для этого прокладываем кабели по стенам снаружи, запустив их в пластиковые кабельные каналы.
8. Подключаем к домофону четырёхжильный кабель по следующей схеме:
   • жёлтый - аудиоканал;
   • чёрный - общий;
   • красный - 12 вольт («плюс»);
   • белый - видеоизображение.
9. Устанавливаем замок на калитке. Поверхность ответной пластины должна быть установлена без перекосов, так как иначе замок не будет плотно прилегать к ней и закрываться. Так как работа замка производится с помощью реле, то к нему подсоединяют общий провод, а положительный контакт заводится на контроллер (клемма «+12 В»). Все работы должны осуществляться при выключенном питании.



   Электромеханический замок имеет язычок, который должен плотно заходить в ответную планку

10. Программируем ключи. Чтобы хозяева могли заходить в дом, нужно снабдить их ключами доступа. Информация о каждом идентификаторе записывается в память контроллера. На первое включение он будет реагировать нечастыми сигналами звуком и светом. Сначала необходимо создать мастер-ключ по специальной процедуре, описанной в инструкции. Затем поочерёдно подносим каждый абонентский ключ к считывателю и дожидаемся сигнала подтверждения. Таким способом записываем в память необходимое число идентификаторов, следя за тем, чтобы время между записями было не более 16 секунд.




    После программирования информация о коде доступа с каждого ключа записывается в память контроллера, и устройству разрешается проход

11. Проверяем работу домофона. Для этого делаем вызов с панели - монитор должен подать сигнал. Снимаем трубку, говорим, чтобы проверить громкость и качество звука, а также пробуем открыть калитку. Если все действия прошли успешно, значит, мы установили домофон правильно и им можно пользоваться. Обычно сложности появляются с установкой замка и контроллера. Поэтому при обнаружении неполадок в первую очередь необходимо тщательно проверить правильность всех подключений к этому устройству.

Видео: как установить домофон своими руками

Устройство и особенности подключения видеодомофона

Для подключения видеодомофона понадобится кабель с четырьмя жилами. В магазине можно приобрести специальный провод, где две медные жилы расположены рядом с коаксиальным двухжильным проводом. Он называется комбинированным видеокабелем. Обычно используется кабель марки КВК-П 2х0,75.

Подключение видеодомофона к вызывной панели производится комбинированным видеокабелем, который имеет одну экранированную жилу

Для замка добавляется ещё два провода, которые позволят управлять его механизмом не выходя из дома. Панель вызова обычно прикручивается на высоте 150 см от земли.

Если мы будем устанавливать беспроводной домофон, прокладывать и подсоединять кабель необходимости нет. Надо только правильно подвести питание.

Видеодомофон Quantum QM-4HP

Многие предпочитают устанавливать в своём частном доме удобный, практичный и надёжный видеодомофон Quantum QM-4HP.

Quantum QM-4HP является одной из самых популярных моделей среди владельцев частных домов

Его основные характеристики:

• четырёхдюймовый (примерно 10 см по диагонали) CRT монитор;
• параллельная работа до 4 мониторов в одной системе;
• кнопка открывания двери;
• подключение одной вызывной панели;
• установка блока видеопамяти;
• подключение дополнительной аудиотрубки.

Схема подключения видеодомофона Quantum QM-4HP

Видеодомофон подключается по стандартной четырёхпроводной схеме, которую мы описывали выше. Поэтому эту модель можно использовать для установки системы контроля доступа в частном доме по приведённой нами пошаговой инструкции.

Видеодомофон Quantum QM-4HP можно использовать с дополнительной видеокамерой и блоком памяти на 32 кадра

Для того чтобы установить домофон правильно, необходимо точно следовать всем рекомендациям производителя и разбираться в тонкостях монтажа электрических проводов и устройств. Если всё сделать по инструкции, то не придётся привлекать специалистов и тратить дополнительные средства на установку этого устройства. А в итоге вы получите отличный домофон с аудио- или видеосистемой, который существенно облегчит вам жизнь в частном доме.

Подъездные домофоны - приборы с магнитными ключами, электрические замково-переговорные, кнопочные и контролирующие общественный порядок в жилых и общественных помещениях. Это устройство подключается к или к источникам питания работающим автономно. Прибор помогает осуществлять контроль, при котором пользователь может не только идентифицировать гостя по голосу или по видеоизображению, но и открыть дверь, не выходя из квартиры.

Существующие виды подъездных домофонов

Это возможно благодаря расширенным функциям домофона.

Все составляющие конструкции монтируются на подъездной двери и в квартирах жильцов. Вызывная панель, на которой находятся кнопки, устанавливается у подъезда. В памяти домофона зафиксирован цифровой код, который приводит в действие коммутатор, передающий сигнал. Как работает цифровой подъездный домофон:

Устройство многоквартирного домофона

Аудиодомофон – простой и надежный, но, к сожалению, начинает устаревать очень быстро. В моду входят цветные панели на основе сенсора, так как их стоимость постоянно падает, есть модели, которые имеют свойства записывать все поступающие звонки на флешку. У пользователя возникает возможность по приходу домой, посмотреть, кто заходил. Подобный многоквартирный домофон стоит практически на каждом подъезде во многих городах.

Схема подключения домофона в многоквартирном доме

Домофоны разделяются по способу кодификации пришедших гостей и принципу адресации количества абонентов, которых нужно обслуживать.

Марки домофонов и количество абонентов

Малоабоненские – устанавливаются на объектах и в . Эти аппараты могут обслужить только одного абонента, например,в коттеджах, на охранных пунктах, при подъезде к дому или . Многоабонентские – предназначены для подъездов многоэтажных и , административных зданий.

Не так давно эти конструкции могли обслужить только 6 человек, но прогресс не стоит на месте, и на данный момент можно купить домофоны различных конфигураций, которые могут обслужить более 1000 абонентов, при этом могут сделать доступными десятки входов в подъезд.

Различные марки домофонов

Установка подъездного домофона должна производиться специалистами компании, которая впоследствии будет его обслуживать. Виды устройств:

Какая есть индикация гостей у домофонов

Домофон с камерой реализовывает просмотр участка сбоку, впереди, лестничный проем. Особенность аппарата – скрытая съемка изнутри здания. Особо престижные домофоны могут осуществить аудио и видеонаблюдения, у них есть панелька управления с воспринимающим и особо чувствительным экраном. Могут записать и сохранить события и лица посетителей в количестве 16 шт.


Некоторые изготовители пошли дальше — посредством переговорного экрана стали использовать идентификацию при помощи мобильного или ТВ. Это исполняется вручную или автоматом: сигнал приходит на устройство и подключается роль домофона, а после завершения беседы – переключается в типовой режим. Такие свойства есть у беспроводных видов домофонов. Перечисленные выше аспекты влияют на цену и популярность блоков. Обычные аудиодомофоны, в отличие от домофонов с видео или самых элитных модификаций, имеют невысокую отпускную цену.

Производители устройств

Метаком

Домофоны Метаком – инновационные системы. Покупая эти аппарата, мы можете быть уверены в их безупречной работе длительное время. Принцип работы и монтажа не отличается от других подобных устройств. Домофон Метаком самый простой и состоит из трубки и панели. Работа домофона будет правильной, если его грамотно смонтируют.

Так выглядит домофон Метаком

Установка подъездных дверей с домофоном Метаком производится специалистами компании продающей домофоны. У систем есть ряд преимуществ:

• на панели нет механических переключателей, что способствует устранить проблему с блокировкой клавиш и окисления проводных контактов;
• двери открываются ключом;
• можно открыть подъездную дверь при помощи специального, запрограммированного цифрового кода;
• простое обслуживание, установка и перепрограммирование.

Для корректной работы домофона Метаком, нужно правильно его монтировать, подключить и настроить. Выполнение этой работы лучше доверить компании, в которой работают специалисты по установке и обслуживанию подъездных домофонов этой марки.

Vizit

Производители разработали недорогие и качественные домофоны Vizit.

Внешняя панель этого устройства производится в корпусе, который предотвращает взломы. При этом домофон может работать в очень суровых условиях погоды. Домофоны Vizit имеют различные узлы и собираются по желанию клиента, часто установка подъездных дверей сопряжена с монтажом аудиодомофона Визит. К блоку вызова можно подобрать управляющий блок, который определяет, сколько абонентов будет подключено, видеокамеры – купольные или корпусные, замки электромеханические замки. Есть десятки вариантов комплектации устанавливаемого оборудования.

Cyfral

Установка домофона, должна проводиться строго по инструкции. Компания Cyfral прилагает ее к каждому изготовленному комплекту. Можно установить домофон своими руками, прочитав это руководство, но если знаний у вас нахватает, то не рискуйте своей безопасностью и целостностью прибора, обратитесь в фирму по установке.

Эти цифровые домофоны подключаются при помощи телефонного кабеля, к которому абонентские трубки будут подключены параллельно.

При подключении домофонов Cyfral, нужно правильно его запрограммировать.

Commax

Домофоны commax выпускает корейская фирма, они являются одними из лидирующих производителей на рынке продажи этой продукции. Комплект видеодомофона «Commax» входят:

Комплектация видеодомофона Commax

• вызывная панель с камерой;
• монитор;
• электрический замок.

Видеодомофоны «Commax», отличаются по характеристикам, так как у разных моделей они неодинаковые:

• может быть монохромным или цветным;
• может оснащаться трубкой, или громкой связью;
• есть комплекты с датчиками движения;
• есть функция фотосъемки или видеозаписи, с сохранением данных.

Этот видеодомофон можно подключить к обычному домофону при помощи блока сопряжения – модуля, который помогает подключить практически любой видео домофон. Этот блок сопряжения позволит не только видеодомофон, но и несколько камер, которые устанавливаются в подъезде и панель, устанавливаемая прямо на этаже абонента. Подключается блок сопряжения с подъездным домофоном, для устройств с координатным или цифровым устройством.

Схема подключения домофона через блок сопряжения

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

По своему функционалу домофонные системы можно условно разделить на два основных типа:

• аудиодомофоны;
• видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

• электромагнитные;
• электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока. В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом. Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

• домофонной трубки;
• вызывного устройства;
• электромеханического замка;
• блока питания или БУЗа;
• считывателя;
• контроллера;
• кнопка;
• доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75 . В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP . Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.
