– представляют собой штыри, используемые во время строительства деревянного дома для того, чтобы предотвратить смещение строительных элементов друг относительно друга. Конструкция из бруса, какой бы хорошо высушенной она не была, всегда подвержена деформации.

Нагели бывают круглой и прямоугольной формы, они могут быть сделаны как из металла, так и из дерева. Главным требованием к нагелю является гладкость его поверхности. На нагеляхиз дерева не происходит образования конденсата, если имеется разница температур, как на металлических нагелях, кроме того, они не ржавеют. Нагель установленный в стену из бревна, препятствует вращению бревен время усадки дома.

Виды деревянных нагелей.

По сортам древесины используются твердые породы, по сечению могут быть круглыми и квадратными.

Под квадратные нагели сложно проделывать отверстия в бревнах, именно этим объясняется их редкое использование.

Круглые нагели вытачиваются на токарных станках по дереву, для этого используется только сухая древесина высшего или первого сорта, без видимых дефектов и грибковых повреждений. С минимальным количеством сучков, с нормальным строением древесины. Диаметр нагеля подбирается с учетом параметров бревен, но в любом случае он должен быть более 2,5 см.

Металлические нагели одни рекомендуют применять их наряду с деревянными крепежами, другие советуют отказаться то последних. Металлический нагель бывает как цельным, так и пустым внутри, очень часто штыри используются прямо из отходов строительства – кусков арматуры и труб.

Устройство стены с нагелями.

Деревянные нагели не могут удерживать верхние слои древесины от кручения.

В процессе естественной усадки штыри начинают выходить из отверстия и шататься.

Нагель из дерева препятствует нормальной установке утеплителя.

В случае использования деревянных крепежей исчезает возможность применения

пружинных стяжек, которые очень хорошо себя зарекомендовали при сборке

конструкций из бруса.

Следует тщательно изучить технику установки железных конструкций, чтобы не повредить материал. Нужно иметь в виду, что слишком тонкие штыри будут болтаться в отверстиях, а слишком толстые приведут к трещинам и разломам. Нагели для бруса крайне важный компонент строительства, к этому этапу надо подходитьвзвешенно.

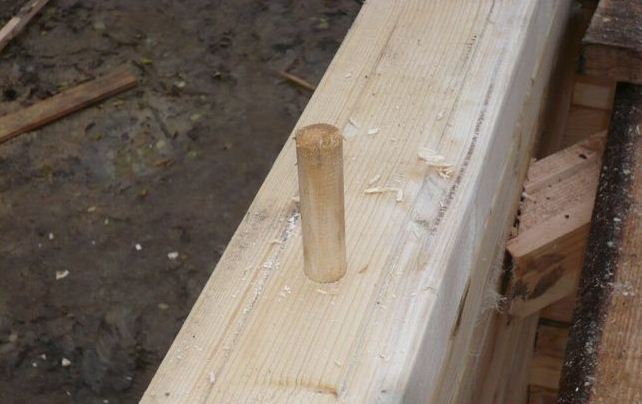

Технология сборки стен на нагели из дерева.

Нагели в строительстве домов из бруса. Нагели должны быть такой длины, чтобы можно было захватить 2 венца. Вначале с помощью нагелей скрепляются первые 2 венца, затем на них укладывается следующий ряд брусьев и сверлится отверстие на глубину 2-х венцов для захвата верхнего бруса. Нужно помнить, что отверстия для штырей должны быть просверлены только вертикально, в противном случае деревянный стержень будет создавать препятствия для скольжения бруса при усадке.

Отступ от угла 1-го нагеля равен примерно 50 см, остальные штыри располагаются на расстоянии 1,5-2 метра. В брусья нагели забиваются с небольшим усилием молотком или деревянной киянкой, при этом нужно оставлять примерно один сантиметр пространства между дном отверстия и концом штыря.

Но все таки возникает вопрос: гвозди или нагеля, что лучше?

Положительные качества нагеля заметили, когда строили старинные лодки. Морская вода приводила к коррозии металлические соединения, а нагеля из дерева намокали и расширялись. Протечки не образовывались, соединения становились герметичными. Заметив это, нагель стали применять при строительстве деревянных домов.

Собирать стены из бруса по стоимости дешевле и быстрее из гвоздей. Но они ржавеют, легко сгибаются и не так надежно держат вертикальные брусья, как деревянные нагели.

Соблюдая технологию строительства деревянных домов с использованием нагелей, можно полностью избежать таких проблем, как возникновение щелей между венцами и кручение древесины. Деревянный дом, в строительстве которого были использованы нагели из древесины, будет радовать своих владельцев не одно десятилетие ровными и гладкими стенами.

В зависимости от назначения нагеля, нагрузка на строительную конструкцию может быть разной. Эти элементы призваны противостоять давлению и обеспечивают связь, которая исключает изгиб. Крепеж предлагается к продаже в нескольких разновидностях. Классифицировать его можно по материалу в основе, форме и назначению.

Что такое нагель

Если вас заинтересовал нагель, что это такое, вы должны узнать. В переводе с немецкого это слово означает «гвоздь», но он не является типичным. Изделие представляет собой штырь, который может обладать круглым или квадратным сечением. У крепежа нет ни шляпки, ни острия. Он гладкий, а резьба в некоторых соединениях и вовсе нежелательна. Длина может составить 150 мм максимум. Но размеры не регламентируются на практике.

Если вы хотите приобрести нагели, что это такое, вы должны знать. В эту информацию входит и материал в основе изделий. Обычно это металл или древесина. Последний вариант встречается чаще, ведь используется для возведения деревянных построек. В качестве основной задачи, которую строители пытаются достичь при установке деревянных нагелей, выступает противостояние сдвигу.

Доски, бревна и брусья изменяют размеры при воздействиях внешних факторов по типу влажности и температуры. Происходит это непропорционально, что зависит от направления волокон. Детали в процессе эксплуатации сдвигаются в разные стороны. Если же использовать штырь, удерживающий их, то будет происходить поворот, объясняемый сминанием материала.

После осуществляется изгибание. Площадь соприкосновения крепежа с древесиной увеличивается, растет и сопротивление сдвига. Соединяемые элементы и нагель не подвергаются разрушающим деформациям.

В строительстве довольно часто используются нагели, что это такое, вы должны знать, если планируете возведение деревянного дома. Вам должно быть известно, что при изменении объема деревянных деталей произойдет обратный сдвиг. При этом давление на крепеж снизится, а штырь вернется в первичное положение.

Нагель подбирается с учетом предполагаемой нагрузки. В противном случае давление может быть критичным и штырь разрушится.

Подобное соединение более практично при сдвиге деталей, который происходит постоянно. Решая вопрос о том, что это такое - нагель, вы должны знать, что данный крепеж предлагается к продаже еще и в виде изделий из пластика. Но они распространены сегодня не столь широко.

Основные разновидности нагелей по материалу: деревянный крепеж

Деревянный нагель обладает множеством плюсов. Во-первых, такой штырь изменяется в объеме и размерах, а происходит это соразмерно деревянному брусу, ведь характеристики у материала и крепежа схожи.

Во-вторых, древесина является более гибким материалом по сравнению с металлом. Поэтому подобное изделие способно лучше противостоять нагрузке на изгиб.

В-третьих, при воздействии на штырь влаги происходит его расширение, что способствует повышению герметичности всей конструкции. Подобный эффект на протяжении многих веков использовался при строительстве лодок.

Но стоит учесть, что деревянный нагель не отличается длительным сроком эксплуатации в отличие от металлического штыря. Он не будет способен претерпевать высоких нагрузок на давление, что объясняет особенности монтажа.

Металлический штырь

Металлический крепеж представляет собой прут, который применяется намного реже. Этот факт остается правдивым, несмотря на долговечность и более высокую прочность таких изделий. Среди основных недостатков следует выделить высокую прочность крепления, которая исключает сдвиг древесины.

Но металлические нагели имеют множество плюсов, а именно:

• неизменность размеров;
• способность противостоять короблению верхнего слоя материала;
• облегченная установка.

Что касается первого фактора, то этого нельзя сказать о деревянных нагелях, которые при высыхании будут выходить из отверстий. Если для вас важным моментом является простота монтажа, то вы выберете металлический крепеж, так как при его установке возможно использование пружинных стяжек, что упрощает строительство. Но металл имеет высокую теплопроводность, что непременно становится причиной возникновения мостиков холода.

Древесину такой крепеж удерживает чрезвычайно жестко, тогда как разница в теплопроводности становится причиной появления конденсата в тех местах, где был осуществлен крепеж. Обычно металлические штыри обладают рифлеными поверхностями, что влечет повреждение материала. Для того чтобы добиться положительных результатов, довольно часто строители комбинируют описываемые выше крепежи.

Применение

Применение нагеля для бруса весьма ограничено. С его помощью выстраиваются деревянные здания. Именно поэтому особенности монтажа связаны с укладкой бруса или бревна. Отверстия для крепления просверливают сверху бревна насквозь, а снизу - лишь наполовину. Гнездо выполняется вертикально.

Брус должен скользить по стержню в процессе усадки. Отверстия должны быть расположены по центру. Нагель для бруса обычно устанавливается с отступом от угла в 50 см. Остальные отверстия проделываются в шахматном порядке. Минимальное расстояние между ними должно составить 150 см.

Особенности монтажа

В глубину отверстия должны быть больше длины самого нагеля на 2 см. Это требование обусловлено тем, что при усадке бревно не должно повиснуть на крепежах. Соединение нагелями сопровождается плотным вхождением стержня в гнездо. Однако особых усилий при этом прилагать вы не должны. Но киянка все же должна использоваться. Важно учесть, что крепеж не должен болтаться в отверстии.

В заключение

Нагель и шкант - это одно и то же название крепежа, который используется в строительстве. Его стоимость зависит не только от длины изделия, но и сорта древесины. Если крепеж относится к первому сорту, а его длина достигает 30 см, то за одну единицу товара придется заплатить от 4 руб. и выше. При увеличении длины до 60 см минимальная цена становится равна 8 руб.

Цена за одну штуку возрастет до 11 руб. минимум, если длина шканта 1-го сорта составит 120 см. Ценится более высоко крепеж из лиственницы. Это обусловлено устойчивостью материала к воздействию влаги. Один нагель может потянуть на 30 руб., если относится к первому сорту, а его длина составляет 25 мм.

Нагель – что это такое? В переводе с немецкого просто «гвоздь». Изначально так назывались деревянные гвозди, используемые для крепления брусьев и бревен при строительстве домов.

Ещё в старину деревянные нагели использовали для постройки парусных лодок, которые хорошо себя зарекомендовали, поскольку, в отличие от металлических нагелей, которые ржавели от морской воды, деревянные разбухали, не давая протечки, соединение уплотнялось и становилось герметичным. Это полезное свойство деревянного нагеля стали впоследствии использовать и в деревянном домостроении.

Но некоторые строительные фирмы, в погоне за удешевлением строительства, желая сэкономить, вместо деревянных нагелей используют металлические, чего делать категорически не рекомендуется! Главный недостаток металлического нагеля в древесине заключается в том, что он чересчур прочен и не дает сдвигаться брусу при усадке, прочно удерживая его в первоначальном положении, препятствуя усадке. Металл также обладает свойством высокой теплопроводности, а дерево, наоборот – низкой. Таким образом, разница в теплопроводности приводит к образованию т.н. «мостиков холода» в брусе, отчего образуется конденсат, который, в конце концов, приводит к коррозии металла, образуются ржавые подтеки на деревянных стенах сруба.

Работа с металлическими нагелями намного удешевляет и упрощает строительство, что на руку недобросовестным застройщикам. Но строительные компании, которые заботятся о своей репутации и строят качественные и , никогда не будут использовать эти дешевые методы в возведении деревянных домов и используют хоть и трудоемкие в работе, но качественные детали – деревянные нагели.

Плотность деревянных нагелей должна быть из твердолиственных пород, т.е. выше, чем у древесины, которая используется при возведении дома, поэтому плотники из компании «Дома и бани от Вани» используют березовые нагели. Кроме того, влажность деревянных нагелей должна быть ниже, чем у бруса, чтобы после выравнивания влажности в соединениях посадка не ослабла.

Нагели в срубе крепятся в шахматном порядке на расстоянии около 2м, но с отступлением от углов не менее 20см. Отверстия в брусе сверлятся вертикально, строго по центру деревянного бруса, на 2-3 см глубже, чем длина деревянного нагеля. Затем при помощи киянки, ударами небольшой силы, нагель вколачивают в отверстие. Гладкие цилиндрические деревянные нагели по диаметру должны совпадать с диаметром отверстия. Таким образом, получается хорошее сцепление в срубе при усадке.

При соблюдении технологии нагельной сборки, конструкция деревянного дома будет прочной и долговечной.

Строительство деревянных домов было и продолжает оставаться популярным. Дело в том, что такие сооружения не только красивы, но и энергоэффективны. А еще дерево является экологически чистым натуральным материалом. Для возведения представленных конструкций чаще всего применяются нагели для бруса. Что это такое и как они используются, вы узнаете далее.

Что представляет собой изделие?

Нагели для бруса - это специальные гвозди, изготовленные из дерева. Нужно отметить, что их необязательно покупать, так как можно сделать самостоятельно. Кроме того, такой крепеж предотвращает горизонтальное смещение брусьев, ведь может захватывать несколько элементов сразу.

Нагели для бруса особенно важно использовать в том случае, если дом строился из сырой древесины, которая до усадки может деформироваться. Естественно, количество таких элементов нужно рассчитать заранее. Тут все зависит от типа бруса и проекта сооружения. В любом случае крепление является надежным.

Преимущества изделия

Нагели для бруса обладают такими достоинствами:

Простота установки, ведь под элемент обязательно должно быть просверлено отверстие.

Брус крепится надежно и плотно.

Усадка здания происходит равномерно (если древесина сухая).

Изготовить крепежные элементы можно самостоятельно из подручных материалов.

Шканты для бруса не поддаются коррозии и ржавлению.

Устойчивость к перепаду температур.

Как видите, представленные элементы значительно лучше обычных гвоздей или других крепежных элементов.

Разновидности нагелей

Шканты для бруса - это те же деревянные гвозди, которые имеют особую форму. Они обладают небольшими ребрами.

Существуют такие виды нагелей:

1. По материалу изготовления:

Металлические. Они более прочные, однако могут ржаветь и поддаваться коррозии. Кроме того, усадка происходит труднее.

Деревянные. Они очень просты в изготовлении и использовании, надежно скрепляют брусья, способствуют «безболезненной» усадке, являются экологически чистым натуральным материалом.

Стеклопластиковые.

2. По форме:

Квадратные. Такие элементы используются реже, так как их форма предусматривает проделывание сложных отверстий.

Круглые. Они самые распространенные. Для изготовления таких деталей требуется только сухая древесина.

Деревянные нагели чаще всего производятся из березы, дуба, бука или других Они имеют разную длину и диаметр. Подбор материала зависит от того, какие бревна используются для строительства, а также от того, какое отверстие было сделано. Естественно, лучше выбирать длинные элементы, однако монтировать их будет сложнее.

Особенности монтажа бруса при помощи нагелей

Крепление бруса нагелями требует соблюдения определенной последовательности работ:

1. Определение места установки. Учтите, что нагели нужно монтировать по всему периметру бруса, на замковых соединениях. Расстояние между нагелями составляет около 50 см.

2. Сверление бруса под можно сделать при помощи перфоратора.

3. Установка нагеля. Делать это следует максимально аккуратно. Если киянка соскользнет с элемента, то вы можете пораниться. Он же, в свою очередь, может быть поврежден. Чем короче штырь, тем легче его забивать, но тогда он менее эффективен.

Учтите, что во время монтажа конструкции ее нужно будет утеплить джутовыми лентами или паклей.

Естественно, во время работы нужно соблюдать определенные правила, которые обеспечат вам правильную установку крепежей и надежную фиксацию строительного материала. Например, можете воспользоваться такими советами:

Учтите, что каждый ряд нужно фиксировать отдельно. В противном случае можно спровоцировать поломку нагелей.

Один элемент способен соединить 2 венца.

Для заколачивания нагеля применяется киянка. Молоток использовать не следует, так как он может разрушить целостность кольев.

Все отверстия в срубе должны быть сделаны строго под углом в 90 градусов.

Штыри устанавливаются в шахматном порядке.

В месте установки оконных и дверных коробок брус нужно закреплять на расстоянии 15-20 см до области выреза.

Нагель может соединить 2 строительных элемента. При этом он должен заходить в третий на глубину до 7 см.

Во время работы учтите, что забивать нагели нужно на некотором расстоянии от угла: 30-50 см.

Длина шканта должна быть немного меньше, чем глубина просверленного отверстия. Это будет способствовать полной и равномерной усадке. А диаметр элемента обязан быть тоже на 3 мм меньше.

Если вам не хватило приобретенных нагелей, вы можете сделать их самостоятельно. Самым простым способом считается производство нагелей из Их нужно просто разрезать в соответствии с установленными параметрами. Естественно, перед началом строительства необходимо собрать весь необходимый материал. Вот и все особенности использования нагелей для сооружения деревянного дома из бруса.

Нагель - элемент для создания подвижного соединения между соседними деталями, в частности между брусьями и бревнами при возведении дома. Также встречается при производстве окон, в судостроении и т.д. Не многие слышали о таком приспособлении, но без него не обходится строительство деревянных домов и создание элементов привычных конструкций даже при том, что эти соединения нам не видны.

Что нужно знать о нагеле

Другое название нагеля - шкант. Слово «нагель» немецкого происхождения, означает «гвоздь», чем, по сути, и является. «Шкант» пришло в нашу речь с Вятки, где около 300 лет назад началось активное строительство деревянных домов из бревна. Уже тогда столяры внедрили в привычную технологию применение деревянных крепежей для устойчивости сруба, которые не видно при собранных конструкциях.

Изначально нагель деревянный, в настоящее время применяются крепежи из древесины и стали. Они служат на объектах с разным уровнем ответственности, поскольку могут воспринимать разную нагрузку.

У шканта круглое или квадратное сечение разного размера, который определяется расчетом.

Изготовление нагелей

Лучший деревянный нагель березовый или дубовый. Эти виды древесины обладают твердостью и достаточной жесткостью, чтобы удержать сруб любого размера. Материал должен быть тщательно просушен, в идеале - совпадать с брусом в содержании воды для равномерной усадки объема после сборки. Рекомендуется использовать принудительно просушенную древесину для снижения риска усушки, которая повлечет за собой ослабление соединения.

Квадратный нагель изготавливают на распиловочном станке строго по установленным размерам, поскольку в дальнейшем для них нужно будет проделывать отверстие в брусе или бревне по аналогичным параметрам. Часто используют унифицированные размеры: например, заказывают сруб с готовыми отверстиями под нагель, а крепеж заказывают отдельно, но того же сечения. Совпадение параметров необходимо для нормальной и быстрой работы, чтобы не пришлось подгонять изделия на месте.

Для изготовления шканта с круглым сечением рационально использовать токарный станок. С его помощью изготовить крепеж можно самостоятельно. Для этого используем деревянную заготовку подходящего размера, крепим ее на крутящий механизм станка и понемногу снимаем лишние слои ствола. Чтобы не убрать лишнего, постоянно сверяем диаметр полуфабриката штангенциркулем. Также важно, чтобы заготовка равномерно обрабатывалась по всей длине, чтобы изделие смогло без труда войти в подготовленное для него отверстие.

Нагель металлический изготавливают из стали разных марок и из готовых прокатов методом отливки или прокатки. Форма сечения у изделия может быть разной: круглой, квадратной, многоугольной. Стальной шкант более подходит для сборки металлических и бетонных конструкций. Сделанный из арматуры, крепеж при усадке древесины травмирует бревно, на месте разрыхления в последствии развивается плесень, ржавчина, что значительно снижает несущие характеристики конструкции.

Какой нагель выбрать

Нагель для бруса может быть металлическим или деревянным, квадратным или круглым. Какой же выбрать для строительства дома из бревна и бруса?

Дерево или металл

Для бревна лучше использовать деревянный шкант. Металл хоть и обладает большим запасом прочности, все же со временем ржавеет и портит древесину. Влажностью ржавые очаги подпитывает само бревно, которое несколько лет просыхает, а потом начинает интенсивно намокать-сохнуть.

Деревянный нагель обладает теми же характеристиками, что и бревно, потому диссонанса между элементами не возникнет.

Круг или квадрат

Форма сечения может быть определена расчетным методом. Если вкратце, то круглый нагель подходит для установки на небольшие дома облегченной конструкции, квадратный более надежен, потому применяется для фиксации бруса и бревна у больших коттеджей. Минимальный диаметр, который следует выбрать - 25 мм, можно больше.

Сверление отверстий под нагели

Расстояние между внутренними креплениями должно быть не более 1,5-2,0 метров. В обозначенных местах на собранном в несколько поясов срубе насквозь просверливается отверстие. Это можно сделать мощной дрелью с двумя ручками и с насадкой-сверлом большого диаметра по дереву.

На практике часто фиксируют по 2 бревна в шахматном порядке, но лучше пустить нагель на глубину 3-4 бревна. Получается, одно бревно связано и с верхним, и с нижним соседом через шаг.

Ширина отверстий в бревне для круглого и квадратного сечения нагеля должна быть меньше фактической на 2-3 мм. Для квадратного нагеля 25мм - отверстие 32мм. Запас берется с учётом предполагаемой величины усушки крепежа и стены. После сверления нагели забивать в отверстия будет непросто, особенно в случае с квадратным сечением: всегда есть риск даже незначительного смещения бруса относительно пояса на 1-2 мм, тогда процесс вбивания затрудняется. Если планируется внутренняя фиксация по 3-4 бревна, лучше заранее заказать сруб с уже пропиленными в заводских условиях отверстиями.

Сборка на нагеля: важные нюансы

Когда крепеж готов и отверстия высверлены, пора приступать к сборке основной конструкции. Важно помнить:

• Не нужно ничем промазывать и прокладывать гнездо перед вводом нагеля.
• Запрещено использования столярного клея, чтобы брус и нагель смогли двигаться относительно друг друга при усадке.
• Шканты должны быть установлены строго вертикально, чтобы нанизанный брус был зафиксирован в одной плоскости и не менял своего положения при усадке в горизонтальной оси.
• Забивание нужно осуществлять деревянной или прорезиненной киянкой. Металлический оголовок молотка повредит древесину и в ней начнутся процессы порчи.

В строительстве из бруса есть другая технология насаживания бревен и сруба:

• 1) На ярусе нижней обвязки высверливаются отверстия, в которые вставляются нагели.
• 2) Последующие ряды обвязки нанизываются на установленные нагели. Для этого в брусе или бревне нужно заранее высверлить отверстия для монтажа.

Нагели для дома из бруса или бревна вещь необходимая. Пусть их не видно в объеме дерева, зато можно ощутить прочность строения и быть полностью в нем уверенным.
