Станок токарный предназначается для того, чтобы изготавливать и обрабатывать изделия из металла. Профессиональные аппараты довольно дороги. Сэкономить возможно, если сделать самодельный токарный станок по металлу. Осуществляется это различными методами.

Конструктивные особенности

Всякий токарный станок по металлу заключает в себе такие компоненты:

• привод – ключевой узел станка, от которого зависит мощность оборудования. Выбрать мотор достаточно сложно. В маленьких устройствах возможно применять движок от обыкновенной стиральной машинки, электродрели. Минимальная мощность привода должна составлять 200 Вт, число об/мин – 1500;
• станина – несущая рама устройства. Ее можно изготовить из брусков дерева, уголков из стали. Станина для токарного станка должна быть прочной. В противном случае устройство сломается из-за вибрационного воздействия;
• задняя бабка – материалом изготовления служит пластинка из стали, к которой приварен металлический уголок. Пластинка упирается в направляющие несущей рамы. Она предназначается для того, чтобы фиксировать заготовки из металла при обрабатывании;
• передняя бабка – аналогична задней, однако устанавливается на перемещающейся раме;
  ведущий, ведомый центр;
• суппорт – элемент упора для рабочей части.

Момент вращения от привода к рабочей части сообщается разными методами. Кто-то монтирует ее на приводной вал. Это делается для экономии пространства и денежных средств. Также момент вращения возможно сообщать посредством фрикционной/ременной/цепной передачи. У любого из данных способов имеются собственные минусы и плюсы.

Ременная передача для электропривода стоит дешевле всего, весьма надежна. Чтобы изготовить ее, примените ремень, который снят с иного агрегата . Минус подобной передачи заключается в том, что ремень постепенно изнашивается. Частота его замены зависит от интенсивности эксплуатации.

Цепная передача имеет более высокую цену, больше по размеру, однако располагает длительным эксплуатационным периодом. Фрикционная передача – средний вариант между цепной и ременной.

Собирая своими руками токарный станок, используйте ту передачу, которая считается подходящей для решения ваших задач. К примеру, в мини-токарном станке рабочую часть желательно монтировать прямо на вал.

Создание суппорта

Суппорт считается важнейшим элементом токарного станка. От него зависимо качество изготавливаемого изделия, количество сил и времени, которое вы затратите на его производство. Суппорт находится на особых салазках, перемещающихся по направляющим, которые установлены на несущей раме. Перемещение выполняется в 3 стороны:

• продольно. Рабочая часть устройства перемещается по длине детали. Данное движение применяется, чтобы вытачивать резьбу в изделиях, снимать металлический слой с детали;
• поперечно. Рабочая часть передвигается под углом в девяносто градусов относительно оси детали. Применяется, чтобы вытачивать канавки, отверстия;
• наклонно. Передвижение осуществляется под различными углами. Используется, чтобы вытачивать канавки на поверхности заготовки.

Изготавливая суппорт самодельного токарного станка по металлу своими руками, нужно помнить, что он подвергается изнашиванию из-за вибрационного воздействия. Крепежные элементы расшатываются, появляется люфт. Качество производимых изделий ухудшается. Чтобы предотвратить это, нужно время от времени выполнять настройку суппорта.

Настраивать суппорт необходимо по промежуткам, люфту, сальникам. Убрать промежутки возможно, вставляя клинья промеж направляющих и каретки. Люфт заготовки устраняется специальным винтом.

Если в устройстве изношены сальники, их нужно хорошо помыть, смазать масляной жидкостью. При сильном изнашивании целесообразно поменять сальники на другие.

Как собрать устройство

Чтобы собрать токарный станок по металлу своими руками, нужно выполнить следующие действия:

1. Сборка станочной рамы из балок, швеллерных элементов. Если вы намереваетесь осуществлять обрабатывание крупных заготовок, используйте материалы, способные выдержать значительную нагрузку. Например, если вы желаете обрабатывать детали из металла, имеющие длину больше 5 см, толщина материалов для рамы должна составлять минимум 0,3 см для уголков и 3 см для стержней.
2. Установка продольных валов с направляющими на швеллерные элементы. Присоединение валов осуществляется посредством сварочного аппарата либо болтов.
3. Изготовление передней бабки. Для этого применяется гидравлический цилиндр с толщиной стенок минимум 0,6 см. В него требуется запрессовать пару подшипников.
4. Прокладывание вала. Применяются подшипники большого внутреннего диаметра.
5. Заливка смазки в гидравлический цилиндр.
6. Установка шкива и суппорта с направляющими.
7. Монтаж электрического привода.

Если посмотреть на чертежи токарного станка, можно заметить, что для увеличения устойчивости держателя резца применяется подручник, внизу агрегата фиксируется тоненькая металлическая полоска. Она предназначается для того, чтобы защищать рабочую часть устройства от деформирования при обрабатывании заготовки.

Как выбрать электропривод

Самым значимым элементом сделанного своими руками токарного станка считается электропривод. Благодаря ему двигается рабочая часть устройства. Следовательно, чем выше мощность привода, тем больше мощность всего станка. Выбирать движок необходимо, учитывая величину деталей из металла, которые вы намереваетесь обрабатывать.

Для обработки небольших заготовок оптимально использовать привод мощностью 1 кВт. Его возможно снять с ненужной швейной машинки. Для обрабатывания крупных деталей необходим движок мощностью 1,5 кВт.

Если вы используете схемы, собирая станок токарный по металлу своими руками, помните, что все электрические элементы должны иметь надежную изоляцию. Если вы не умеете обращаться с электричеством, обратитесь к профессионалу. Так вы точно не получите травму.

Как создать станок из дрели

Если вы желаете сэкономить и облегчить сборку станка, примените вместо движка обыкновенную электродрель. Так вы сможете:

• быстро собирать и разбирать токарный станок своими руками. Электродрель легко демонтируется со станины, может быть применена для сверления отверстий;
• без труда транспортировать устройство. Особенно это актуально для тех, кто обрабатывает детали в гаражном помещении, на улице;
• сэкономить деньги. Электродрель позволяет не задействовать передачу, применять заменяемые насадки в качестве рабочего инструмента.

Разумеется, данный аппарат обладает определенными минусами. Как сделать токарный станок по металлу на базе дрели, чтобы можно было обрабатывать большие заготовки? Ответ – практически никак. У электродрели довольно маленький момент кручения, большое количество оборотов. Возможно изменить данные показатели, если монтировать ременную передачу. Однако конструкция станет намного сложнее. Станок потеряет свое ключевое достоинство.

Изготавливать токарный станок на базе электрической дрели рекомендуется тем, кто намеревается обрабатывать только маленькие заготовки. Для создания устройства понадобится все то же, что и для обыкновенного станка, кроме привода и передней бабки. Несущей рамой может выступать обыкновенный стол, верстак. Электродрель фиксируется посредством хомута, струбцины.

Используя станок, в который установлен самодельный токарный патрон, возможно осуществлять вытачивание заготовок, их окрашивание, наматывание проволоки на трансформаторное устройство, создание спиральных насечек.

Особенности функционирования

Как и у всякого иного оснащения, у токарных/фрезерных станков своими руками имеются собственные особенности. Их нужно принимать во внимание, собирая и эксплуатируя устройство. Например, при обработке больших заготовок либо при применении мощного электромотора проявляется значительное вибрационное воздействие. Оно может довести до возникновения неточностей. Для того чтобы предотвратить это, ведущий и ведомый центры устройства нужно монтировать на одинаковой оси. Если вы намереваетесь монтировать лишь ведущий центр, прикрепите к нему кулачковый агрегат.

В собственноручно сделанные аппараты нежелательно ставить коллекторный движок. Он может самопроизвольно увеличивать количество оборотов. Это доводит до того, что заготовка вылетает, случаются различные травмы, портится оснащение. Если вы все же установили подобный движок, не забудьте монтировать вместе с ним редуктор, понижающий обороты.

Наилучшим мотором считается асинхронный. Он не повышает количество оборотов при обрабатывании заготовки, стоек к высоким нагрузкам, дает возможность обрабатывать изделия из металла шириной до дециметра.

Техника безопасности

Эксплуатируя самодельное устройство, соблюдайте такие правила:

• Резец должен быть параллелен поверхности детали, которая обрабатывается, иначе станок сломается из-за соскакивания инструмента.
• При обработке торцов заготовка должна упираться в заднюю бабку.
• Используйте особый щиток либо очки для того, чтобы защитить органы зрения от летящей во все стороны стружки металла.
• После окончания обработки станок необходимо очищать, убирая стружку металла и иной производственный мусор. Не допускайте попадания мелких частичек в электрический движок самодельного токарного станка для обработки металлических заготовок.

Для того чтобы сделать токарный станок своими руками, домашнему умельцу понадобится разобраться с механизмом его действия, подготовить некоторые материалы и запастись терпением, необходимым для сборки самодельной конструкции, которая позволит обрабатывать разнообразные металлические изделия.

1 Зачем нужна самодельная токарная установка?

Ни один мужчина не откажется от того, чтобы в его доме либо квартире имелся небольшой по размерам токарный станок. Ведь с его помощью можно выполнить множество операций, связанных с обработкой деталей из металла, начиная от накатки рифленой поверхности и расточки отверстий, и заканчивая нарезанием резьбы и приданием наружным поверхностям деталей заданных форм.

Конечно, можно попытаться приобрести заводской токарный агрегат. Но такая покупка не каждому по карману, да и поместить производственный станок в обычном жилище бывает практически нереально из-за того, что оборудование для токарной обработки металлов занимает много места. Отличной альтернативой приобретению громоздкого и неудобного заводского станка является изготовление своими руками простой и при этом функциональной токарной установки.

Самодельный токарный станок по металлу, собранный по всем правилам, будет иметь несложное управление, занимать минимум места, отличаться простотой работы. При этом на нем вы сможете без проблем обрабатывать различные металлические и стальные изделия небольших геометрических размеров, став настоящим домашним мастером.

2 Устройство и механизм действия самодельного станка

Перед тем, как приступить к созданию токарного агрегата для бытового использования, нелишним будет узнать об его основных узлах и механизме действия подобного оборудования. Элементарный станок состоит из следующих частей:

• две бабки;
• рама;
• два центра: один из них является ведомым, другой – ведущим;
• упор для рабочего режущего инструмента;
• электрический привод.

Механизмы станка устанавливаются на станину (в самодельном агрегате ее роль выполняет рама). Вдоль этой основы агрегата передвигается задняя бабка. Передняя бабка необходима для размещения базового узла вращения оборудования, она выполняется неподвижной. В станине монтируется и передаточное устройство, соединяющее ведущий центр с электродвигателем. Через данный центр происходит передача требуемого вращения обрабатываемой заготовке.

Станина "домашнего" станка обычно выполняется из деревянного бруса, также можно использовать уголки или профили из стали (металла). Не имеет значения, какой именно материал для рамы вы выберете, главное, чтобы он жестко фиксировал центры установки.

На самодельный токарный агрегат допускается устанавливать практически любой электрический мотор, даже совсем небольшой по мощности, но при этом стоит понимать, что его технических характеристик может не хватить для качественной обработки деталей, особенно, если речь идет о металлообрабатывающем аппарате. Малая мощность электродвигателя не позволит работать с металлом, а вот с деревянными заготовками способен справиться даже мотор мощностью около двухсот ватт.

Вращение в самодельных станках может сообщаться посредством цепной, фрикционной либо ременной передачи. Последняя из указанных применяется чаще всего, так как она характеризуется максимальной надежностью. Кроме того, имеются и такие конструкции агрегатов, сделанных самостоятельно, в коих передаточного устройства и вовсе не предусмотрено. В них ведущий центр или патрон для крепления рабочего инструмента размещается непосредственно на валу электромотора. Видео работы подобного агрегата можно без труда найти в интернете.

3 Некоторые конструктивные особенности «домашних» токарных станков

Для предотвращения вибрации обрабатываемых деталей следует монтировать ведущий и ведомый центр на одной оси. Если вы планируете изготовить станок всего с одним центром (с ведущим), в конструкции такого оборудования нужно будет предусмотреть возможность крепления изделия кулачковым патроном либо планшайбой.

Специалисты не советуют устанавливать на самодельные токарные агрегаты электродвигатели коллекторного типа. Их обороты при отсутствии рабочих нагрузок могут повышаться без команды оператора, что приводит к вылету детали из элементов крепления. Понятно, что такая "летающая" заготовка способна наделать много бед в ограниченном пространстве – в квартире или в частном гараже.

Если вы все же планируете установить именно коллекторный мотор, позаботьтесь об оснащении его специальным редуктором. Этот механизм исключает опасность возникновения бесконтрольного разгона обрабатываемых на станке деталей.

Оптимальным видом привода для самодельного агрегата является обычный асинхронный двигатель. Он характеризуется высокой устойчивостью при нагрузках (неизменная частота вращения) и обеспечивает качественную обработку деталей шириной до 70 и сечением до 10 сантиметров. В целом же, вид и мощность электродвигателя нужно подбирать так, чтобы изделие, подвергаемое токарной обработке, получало достаточное усилие вращения.

Ведомый центр, который, как было отмечено, находится на задней бабке, может выполняться неподвижным либо вращающимся. Его делают из стандартного болта – нужно лишь заточить под конус окончание его резьбового участка. Болт обрабатывается машинным маслом и вставляется в резьбу (внутреннюю), вырезанную в задней бабке. Его ход должен равняться примерно 2,5–3 сантиметрам. Вращение болта дает возможность прижимать между двумя центрами агрегата обрабатываемую деталь.

4 Процесс самостоятельного изготовления агрегата для токарных работ

Далее мы расскажем о том, как смастерить самодельный токарный станок лучкового типа, а также предоставим видео этого несложного процесса. С помощью такой установки вы сможете обтачивать изделия из металла и иных материалов, выполнять заточку ножей и прочих режущих приспособлений. Агрегат, кроме всего прочего, станет вам лучшим помощником в тех случаях, когда вы сами занимаетесь ремонтом своего легкового автомобиля.

Для начала нам потребуется выпилить две прочные стойки из древесины и присоединить к ним при помощи гаек болты. К ним будет крепиться станина самодельного станка, которую также можно сделать из дерева (если есть возможность, лучше использовать для рамы какой-либо сортовой металл – стальной уголок либо швеллер).

Обязательно нужно сделать специальный подручник, который увеличивает уровень устойчивости резца для токарной обработки металлических деталей. Подобный подручник представляет собой конструкцию из двух склеенных под прямым углом (или соединенных небольшими винтиками) дощечек. Причем на нижнюю доску крепят полоску из тонкого металла, необходимую для предохранения рабочего инструмента от изменения его формы в процессе вращения. В дощечке, стоящей горизонтально, вырезают прорезь, которая дает возможность управлять движениями подручника.

С изготовлением задней и передней бабки у вас проблем быть не должно – суть понятна, а если возникнут какие-либо затруднения, можно посмотреть видео в интернете, где данный процесс показан и описан весьма подробно. Патроны бабок, как правило, делают из готовых цилиндров, подходящих по сечению к общей конструкции станка, или посредством сваривания листового железа.

Раму самодельной установки желательно установить на дюралюминиевую основу, надежно скрепить станину с ней, смонтировать все узлы станка (их не так уж и много). После этого принимаемся за силовой узел нашего оборудования. Прежде всего, выбираем подходящий электрический двигатель. Для обработки металлических изделий он должен быть достаточно мощным:

• если планируется работать с мелкими деталями – от 500 до 1000 ватт;
• для работы с более "масштабными" заготовками – от 1500 до 2000 ватт.

Для "кустарного" токарного оборудования подходят моторы от старых швейных и стиральных машинок, а также двигатели с другого оборудования. Здесь решайте сами, какой привод вы можете смонтировать на самодельный агрегат. К электрическому двигателю подключают пустотелый стальной вал (головка шпинделя), используя ременную либо другую передачу. Этот вал соединяется со шкивом, который крепится на шпонке. Шкив нужен для крепления рабочего инструмента.

Силовые механизмы вы можете подключать самостоятельно, но лучше привлечь к этой операции специалиста-электрика. В этом случае вы будете точно уверены, что ваша токарная установка обеспечит полную электробезопасность выполнения токарных работ. После сборки станок готов к применению. Если же вам потребуется впоследствии расширить его эксплуатационные возможности, сделать это несложно.

Так, например, на выступающий торец вала двигателя можно насаживать абразивные либо , и с их помощью осуществлять , его полировку, а также высококачественную заточку бытового инструмента. При желании нетрудно сделать или приобрести переходник особого вида, оснащенный патроном для сверления металлов. Его можно крепить к указанному выше валу и выполнять фрезерование пазов в разнообразных деталях и сверление отверстий.

Наслаждайтесь работой на своем собственном самодельном токарном мини-центре!

Составляющие элементы домашнего агрегата

Обычно содержит такие составляющие элементы:

• станина, представляющая собой несущую раму всей конструкции, которая должна отличаться особой прочностью, чтобы не разломаться при вибрации во время его действия;
• привод, являющийся основной частью механизма, отвечающий за мощность его действия (можно применить привод дрели или стиральной техники);
• задняя бабка, сделанная из стального пластинчатого элемента с приваренным к нему стальным уголком для фиксирования металлических изделий при работе на этом агрегате;
• передняя бабка, похожа на заднюю, только устанавливаемая на движущейся части рамной конструкции;
• ведомый и ведущий центры на задней бабке;
• суппорт, служащий упорным механизмом в действующей части агрегата.

Строение токарного станка

• крутящий момент к рабочей части прибора от двигателя может производиться разными способами, например, установить рабочую часть на сам вал двигателя или использовать фрикционную, ременную или цепную передачи;
• для установки ременной передачи, достаточно недорогой при довольно высоком уровне надежности, вполне можно воспользоваться ремнем, снятым с электрического двигателя другого устройства (только необходимо помнить, что ремни со временем стираются и подлежат частой замене);
• установка цепной передачи выйдет дороже, займет больше места, но зато она будет служить дольше ременной;
• при установке фрикционной передачи, важно понимать, что ее характеристики соответствуют промежуточным данным между действием цепной и ременной передач.

Устройство станка

Если рассматривать чертеж домашнего токарного устройства, то, очевидно, что передняя бабка его состоит из таких элементов:

• клинообразного ремня;
• двухступенчатого шкива;
• шпинделя;
• шарикового подшипника.

Задняя бабка в токарном станке содержит следующие детали:

• корпус;
• центр;
• две рукоятки;
• пиноль;
• три винта;
• маховик;
• тяга;
• рычаг;
• гайка.

Нужно иметь в виду, что ведомый центр расположен на задней бабке и может быть как динамическим, так и стационарным. Такой центр можно выполнить из простого болта, заточенного на одном конце, придав конусообразную форму. Обрабатывают техническим маслом (солидолом), вставляют внутрь.

Задняя бабка делается аналогичным способом, используя такой же конусообразный болт с контргайкой.

Самодельный токарный станок по металлу

Суппорт

Эта часть прибора, служащая упором для рабочей поверхности, расположена на передвигающихся, по специально размещенным направляющим, «салазках». Суппорт, как правило, движется в трех определенных направлениях:

• продольное, для передвижения рабочей части станка вдоль обрабатываемой заготовки, используемой чтобы выточить резьбу в деталях, снять фаски;
• поперечное, применяют для вытачивания всякого вида отверстий, углублений, выемок;
• наклонное, производимое под различными углами, применяемое также для вытачивания на поверхности заготовок разных углублений.

Если посмотреть на чертеж суппорта, то можно заметить что в него входят такие детали:

• салазки поперечные;
• винт ходовой;
• направляющие;
• держатель для резца;
• винт для его крепления;
• каретка;
• поворотная часть;
• рукоятка для поворачивания резцедержателя;
• рукоятка для передвижения верхней части;
• верхняя часть суппорта;
• маховик для продольных передвижений;
• гайки;
• рукоятка для передвижения салазок;
• фартук;
• направляющие поперечные;
• рукоятка для того чтобы включить подачу от ходового винта.

Чтобы изготовить суппорт самостоятельно нужно учесть, что он подвержен значительному износу из-за возникающей вибрации в процессе его работы. Как следствие крепления могут расшатываться, появляется люфт, что не способствует хорошему качеству деталей на нем изготавливаемых. Чтобы таких неприятностей избежать рекомендуется суппорт постоянно регулировать, подстраивать.

Несколько советов по настройке суппорта станка:

• в регулировке зазоров возникает необходимость, если винт, который отвечает за передвижение в продольных и поперечных плоскостях, износился;
• из-за возникающего трения суппорт может начать при нагрузках шататься, что приводит к снижению точности изготавливаемых деталей;
• чтобы устранить возникшие зазоры между направляющими можно вставить клинья;
• для устранения люфта в деталях пользуются обычно закрепляющим винтом;
• при сильном износе сальников, нужно их хорошо промыть, затем пропитать свежим техническим маслом, а при необходимости заменить новыми.

Если все проведенные операции по восстановлению сальников не помогли, придётся приобрести новые

Самостоятельная сборка станка

Если рассмотреть чертеж сборки домашнего токарного устройства, то можно увидеть, что в него входят такие детали:

• задняя бабка;
• труба ходовая;
• швеллеры;
• суппорт;
• поддон, предназначенный для сбора стружки;
• электродвигатель;
• винт ходовой;
• передняя бабка;
• лампа в специальном защитном колпаке;
• опора;
• экран из сетки для защиты от стружки.

Чтобы соорудить мини-токарный станок своими руками нужно придерживаться определенного порядка:

• сделать из балок металлических и раму прибора, причем желательно, чтобы толщина используемого материала была не менее 3 мм для уголков и не меньше 30 мм для стержней;
• установить на швеллеры специальные продольные валы, приварив их или закрепив болтами;
• изготовить переднюю бабку с использованием гидравлического цилиндра, имеющего толщину стенок не менее 6 мм (внутрь цилиндра нужно впрессовать 2 подшипника);
• проложить вал с применением подшипников немного большего диаметра;
• затем гидравлический цилиндр заполнить смазывающей жидкостью;
• смонтировать электропривод.

Такой миниатюрный токарный станок, сделанный самостоятельно, может служить не только в токарных целях, но даже выполнять операции по шлифовке изделий, их полировке, если к нему присоединить шлифовальный круг.

Двигатель

Одной из важнейших частей, входящих в самодельный токарный станок по металлу своими руками, значится электромотор, при содействии которого собственно может производиться передвижение рабочих частей устройства.

В случае когда предполагается на станке выполнение токарных работ с небольшими деталями, мощность электромотора может быть небольшой (до 1 кВт), удобно снять для этого мотор с электрической швейной машинки старого образца или воспользоваться другим подобным электрическим прибором.

Если предполагаются на станке работы с большими деталями, может потребоваться электромотор, имеющий мощность от 1,5 до 2 кВт.

Делая сборку такого станка самостоятельно, нужно обязательно обратить внимание, чтобы все электрические детали собранного прибора, были надежно заизолированы.

Станок из дрели

Чтобы облегчить себе работу по обустройству домашнего станка, можно для привода взять простую электродрель.

Токарный станок с дрелью своими руками

Подобный токарный станок из дрели обладает рядом преимуществ:

• это устройство можно очень быстро собрать, а при необходимости разобрать (если дрель нужно применить по ее прямому назначению), затем вновь его собрать;
• этот токарный станок из дрели компактен, легко переносится, транспортируется на любое место (можно занести его в гараж, например, или, наоборот, вынести на улицу);
• выгодно и экономно, так как дрель заменяет электродвигатель, а значит, передачей пользоваться нет необходимости;
• удобно, потому что могут быть применены сменные насадки дрели в качестве необходимых рабочих инструментов.

К минусам токарного станка из дрели своими руками относят невозможность обрабатывать на нем крупные детали.

Если к электромотору изготовленного токарного станка по металлу прикрепить шлифовальный круг, то на нем можно точить ножи, ножницы и различные бытовые инструменты.

Первый станок, необходимость в котором чувствует каждый мастеровой человек – настольный сверлильный, или попросту сверлилка. Но по его приобретении или изготовлении своими руками скоро оказывается, что нужно что-то и точить, а токарный станок стоит на порядок дороже. Велик оказывается соблазн сделать токарный станок универсальный вроде того, что на рис. ниже:

Перед изобретательностью, умением и аккуратностью таких мастеров остается только снять шляпу. Да, на токарном станке по металлу можно точить и дерево; многие такие настольные токарные станки комплектуются вставками в шпиндельный патрон для удержания деревянной заготовки. Но – увы! – точности на металле самодельный универсальный токарный станок долго не удержит.

Дело не только в том, что усилие резания металла многократно больше, чем дерева. Сама физика обработки металлов резанием совершенно иная. Чтобы не вдаваться в основы, даже беглый поверхностный обзор которых потребует непомерно много места, возьмем и сопоставим: видали ли вы резец по металлу, острый как стамеска или железка рубанка? И что будет, если слесарным зубилом рубить дерево? Сверлилка еще может справиться с тем и другим материалом: там усилие резания симметрично сосредоточено на самом рабочем органе. Но что касается точки металла, то требования к станку, то требования к станку для нее оказываются такими, что станкостроение задолго до индустриальной эпохи выделилось в отдельную отрасль. Самый лучший машиностроительный завод сам себе станки не делает – не по плечу. Однако токарный станок по дереву собрать своими руками вполне возможно, и так, что максимально достижимую на дереве точность обработки +/–0,5 мм он будет держать долгие годы, если не десятилетия. Без 2-3 токарных операций по металлу все равно не обойтись (см. далее), но их в данном случае сможет выполнить на заказ токарь 2-3 разряда на обычном, не повышенной точности, станке, хоть бы и отреставрированном ДИП. И еще, конечно, нужно будет купить набор резцов для обработки древесины на токарном станке, см. рис.. Все остальное обязательных дополнительных затрат не потребует.

История и эволюция

Далее в тексте вам встретятся технические решения эффективные, но мастерам-любителям малоизвестные, т.к. в промышленности они по тем или иным причинам не применяются или применяются ограниченно. Однако изготовление самодельного токарного станка для обработки древесины они могут упростить и облегчить настолько, что из электроинструмента в некоторых случаях можно будет ограничиться ручной дрелью. Станкостроение тысячелетия развивается под знаком решения проблемы: как на станке точностью, к примеру, в 1 условную единицу длины сделать детали станка с точностью, допустим, 0,2 тех же единиц? И т.д., и т.п. Чтобы понять, как техника дошла до жизни такой, полезно будет ненадолго обратиться к истории.

Прародитель всех вообще станков для обработки материалов вращением – приспособление, с помощью которого люди неолита добывали огонь и сверлили рог, кость, камень, поз. 1 на рис; в последних случаях под сверло из дерева или кости подсыпали абразив из мокрого кварцевого песка. Первобытные кельты на том же принципе придумали токарный станок с ножным приводом, поз. 2; центра делались из заостренных обожженных кольев твердого дерева. В Англии сей агрегат в ходу до сих пор у мастеров-мебельщиков. Лес там по кварталам не рубят. Откупив на повал пару-тройку лесин, мастер потом охапками выносит к трассе готовые ножки, балясины и т.п. В ремесле подобного типа станок дожил прим. до начала XVIII века, поз. 3, хотя заготовка в нем вертится туда-обратно и мастеру приходится дополнительно отвлекаться, чтобы переворачивать резец.

В Древнем Египте уже в эпоху Среднего Царства был хорошо известен токарный станок с лучковым приводом, поз. 4. «Мотором» был, естественно, раб. В русской деревенской общине (в миру) с ее крепкими традициями взаимопомощи и взаимовыручки лучковый токарный станок дожил в глубинке до… 80-х годов прошлого века! Массовое индивидуальное деревянное строительство в планы пятилеток никоим образом не включалось, зато советское руководство в провинции смотрело сквозь пальцы на самовольную лесозаготовку в ограниченных размерах для собственных нужд или на несанкционированную закупку в леспромхозах диких бревен за универсальную советскую валюту крепостью 40 об. и вместимостью поллитра.

Для тонкой и/или мелкой работы ножной станок с бечевой и лучковый не годились: в дереве всегда есть неоднородности, а маховиком – гасителем крутильных колебаний была сама заготовка. Радикальные усовершенствования токарного станка ввел мастер Феодор в Древней Греции прим. в 400 г до н. э, поз. 6. Он дополнил ножной привод, во-первых, кривошипом – теперь заготовка вращалась в одну сторону. Во-вторых, сделал центра вращающимися и снабдил один из них захватом для удержания заготовки. В-третьих, ввел в кинематическую схему тяжелый маховик. Отдельные станки такой конструкции находились в эксплуатации на промышленных предприятиях до начала электрификации промышленности, поз. 7 – при тогдашнем полном отсутствии социальных гарантий труд неквалифицированного подсобника обходился дешевле затрат на содержание паровой машины.

Электрифицированный токарный станок по дереву (поз. 8 на пред. рис.) практически не изменился с конца XIX в (см. также рис. ниже):

• а – ротор мотора и др. массивные детали привода не требуют применения отдельного маховика;
• б – в зажимной патрон можно ставить различные наконечники для разного рода заготовок (см. далее) или сверло;
• в – подручник с поворотной полкой-упором для резца, установленный на подвижной каретке, дает возможность вести множество разнообразных рабочих операций;
• г – задняя бабка с вращающимся центром позволяет довести точность обработки до максимально возможной на дереве;
• д – винт подачи пиноли задней бабки (см. далее) дает возможность проводить сложную обработку заготовки в деталь в один установ. Дерево в процессе обработки поддается под давлением держателя и центра. Если задняя бабка закреплена жестко, заготовка в процессе обработки разбалтывается. Станок приходится останавливать и делать переустанов болванки, что никоим образом не способствует качеству работы.

А если без мотора?

Энергонезависимый токарный станок по дереву может пригодиться и в наши дни; скажем, на даче или необорудованной стройплощадке. Мускульной силы нормально развитого человека достаточно для обточки заготовок из обычного строевого леса диаметром прим. до 150 мм. На такой случай возможны 2 варианта (см. след. рис.): старый добрый станок с ножным приводом (размеры его важнейшего узла – кривошипа даны справа вверху); подробнее о нем см. далее, и обработка на козлах с ручным приводом бечевой (справа внизу на рис.). Лесину в обхват таким способом не оцилиндруешь, но проточить опорные столбы крыльца, беседки или навеса над мангалом возможно.

Делать или покупать?

Первый вопрос, который надо решить: раз некоторые обязательные затраты (см. далее) неизбежны, то нет ли возможностей приобрести станок для обработки древесины, не влезая в кредит и не урезая бюджет? Есть, и очень неплохие.

Если вам подвернется по разумной цене старичок УБДН-1 (слева на рис.) или его современные аналоги (в центре), не зевайте! Дома ничего переоборудовать не надо: мотор до 350 Вт с двойной изоляцией обмоток. Станок включается в обычную розетку, заземление не требуется. И вы получите в одном изделии:

1. Циркулярную пилу;
2. Электронаджак для заточки инструмента и др;
3. Фуговальный станок;
4. Дисковый шлифовальный станок;
5. Горизонтально-сверлильный станок;
6. Токарный станок для обработки древесины.

Еще вариант, скорее всего, подешевле, но уже только для горизонтальной сверловки и токарки – станина для дрели, превращающая ее в токарный станок, справа на рис. Станины сверлилок под дрель продают уже чуть не на улицах вразнос, а вот о токарных известно далеко не всем. Между тем электродрель как привод станка по дереву имеет серьезные достоинства (см. далее), и токарный станок с ней будет не хуже фирменного. Но в разы дешевле.

Примечание: для начала лучше все-таки на скорую руку соорудить простейший токарный станок и немного на нем поработать. Навыки обточки древесины вырабатываются легко, а как быстро сделать простой токарный станок по дереву, см. видео:

Видео: простой самодельный токарный станок

Основной материал

Следующий вопрос – из чего делать самодельный токарный станок? Ответ вроде бы очевиден: из металла, ведь не может же быть станок слабее заготовки? А как первобытные деревом сверлили камень? Как древние египтяне деревом и медью (бронзы тогда еще не было) строили пирамиды? И см. выше о главном вопросе станкостроения.

Токарный станок для обработки древесины можно сделать из металла (поз. 1 на рис.), металлодревянным, поз. 2, из подручных материалов с минимальным использование металла, поз. 3 и даже… без станины, поз. 4. Так вот, на любом из них достаточно опытный и аккуратный мастер может долгое время регулярно работать с максимальной для дерева точностью. Древесина – не только благородный, но и благодарный материал.

Какое дерево?

Да, но какое брать дерево? Лучше всего – дуб без дефектов, выдержанный, прошедший полную естественную усушку и усадку. Токарные станки из качественного дуба 100 и более летней давности работают и посейчас. А что до самодельщины – станина и бабки дубового (в прямом смысле) станка делаются очень просто, см. далее.

Если же дубовых пиломатериалов подходящего качества нет, то можно обойтись и обычной строевой сосной, но станину придется делать по рамно-балочной силовой схеме. В англосаксонских странах, где дубы давно на учете поштучно, такие домашние токарные станки весьма распространены. Чертежи «английского» токарного станка по дереву со станиной из обычного строевого дерева даны на рис; размеры в дюймах. Это фактически стародавний ножной станок с кривошипом, приспособленный под электропривод. Чтобы вернуть его к энергонезависимому виду, достаточно среднюю стойку станины продлить до низу, поставить на лапу и замонтировать педаль с шатуном, кривошипом и маховиком, см. выше.

Привод

Работа мускульным мотором это, конечно, на любителя: сейчас электричество есть практически везде. В крайнем случае можно запитаться и от автоаккумулятора через преобразователь напряжения. Если вы встретите где-либо в других статьях по данной теме что-то вроде: тяните к себе 3-фазный кабель, делайте защитное заземление, покупайте мотор на 3-5 кВт, не верьте слону, что он буйвол. Чтобы оцилиндровать лесину средней «корявости» до диаметра 300 мм, достаточно мощности привода станка 1-1,5 кВт; для обточки в фигурный опорный столб 200-мм бревна – 350 Вт.

Гораздо важнее обороты шпинделя. Частота его вращения не должна превышать 600-700 об/мин, иначе резко растет вероятность «закусывания» резца и возникновения травмоопасной ситуации. Лучше всего ограничиться оборотами, устанавливаемыми в пределах (60-70) – (300-400) 1/мин. Тогда возможны след. варианты привода:

• Асинхронный мотор с двойной изоляцией и конденсаторным пуском + механическая передача.
• Двигатель того же типа 2-4 скоростной.
• Привод от электродрели.

Просто мотор

Не просто, потому что регулировать скорость вращения асинхронного электромотора изменением питающего напряжения нельзя: лавинообразно растет скольжение ротора и соотв. падает вращающий момент. Делать мощный преобразователь частоты сложно и дорого. Остается только 2-3 ступенчатая механическая передача. Ременная или цепная – они гасят рывки из-за неоднородностей заготовки, а шестеренчатая, наоборот, их усиливает. Плюс – тяжелый ротор, тяжелые шкивы, упругий ремень. Инерция привода на кручение получается такая, что можно точить сплошь суковатые чураки формы на срезе, с кругом ничего общего не имеющей. Минус – нужно заказывать или искать точеные шкивы.

Мотор от стиралки

Скорость вращения асинхронного электромотора можно менять ступенчато переключением обмоток. Моторы такого типа ставят в некоторые модели стиральных машин (в стиралки с непосредственным приводом барабана только такие) и в напольные вентиляторы с переключением обдува. Скорости вращения в том и другом случае идеально подходят для токарки по дереву. Мощность мотора от вентилятора прим. 40-70 Вт, чего хватит для мини-станка (см. далее). Мощность мотора от стиралки 300-400 Вт – вполне достаточно.

Чертежи токарного станка по дереву с мотором от стиральной машины даны на рис.:

Мотор от стиралки с непосредственным приводом барабана как привод токарного станка для обработки дерева имеет большое преимущество: его подшипниковые узлы рассчитаны на большую несбалансированную нагрузку, поэтому точить можно будет самую вязкую и свилеватую древесину. Но с сучками дело обстоит хуже: маховик – только ротор мотора, и резец на них будет дергаться.

Примечание: как сделать токарный станок по дереву с мотором от стиральной машины, см. видео:

Видео: токарный станок с двигателем от стиральной машины

Из дрели

У того и другого станка с точки зрения обычного домашнего мастера есть большой недостаток: на переднюю бабку нужно или ставить захват только для дерева, или заказывать переходник на вал двигателя с конусом Морзе под зажимной кулачковый патрон. Найти в интернете размеры типовых конусов Морзе не составит труда; размеры конуса под обычный патрон для дрели №1 см. на рис. справа. Но – точить конус нужно с точностью не хуже +/–0,025 мм. Т.е., нужен токарный станок по металлу повышенной точности 0,02 мм. Мастера достаточной квалификации, владеющего таким оборудованием, в пределах досягаемости может просто не найтись.

Если привод станка электродрель, проблемы прецизионной обработки отпадают: патрон можно снять самодельным съемником, и на конус поставить типовой покупной держатель для деревянной заготовки. Или просто зажать в патроне такой же, но дешевле с цилиндрическим хвостовиком. Или даже сделать держатель заготовки самостоятельно, (см. далее).

Конструкция такого ответственного узла, как передняя бабка, в токарном станке из дрели также предельно упрощается: она превращается в простой зажим. Два варианта чертежей зажима для дрели к токарному станку даны на рис:

Передние бабки – зажимы для токарного станка по дереву из дрели

Слева металлический; справа – из твердого мелкослойного дерева. Деревянный лучше: хорошо гасит вибрации и не портит воротник дрели. Его изготовление имеет нек. особенности:

1. Резьбовая шпилька под зажимной барашек 1 нужна М10-М12;
2. Глухое отверстие под шпильку сверлят сначала на 1-1,5 м уже, чтобы она входила в него с поворотом по резьбе;
3. Верхнюю часть отверстия рассверливают в полный диаметр;
4. Шпильку вкручивают до упора;
5. Заготовку кладут плашмя и по месту сверлят сквозное отверстие под стопорный винт 2 М4-М6;
6. Фиксируют шпильку стопорным винтом;
7. Собирают узел окончательно.

Электродрель как привод станка имеет всего один недостаток: коллекторный двигатель с тиристорным регулятором оборотов. На малой частоте вращения крутящий момент на валу заметно падает, это чувствуется уже при сверловке. Поэтому на станке из дрели мощностью 280-350 Вт можно точить деревянные заготовки диаметром прим. до 150 мм. Однако упрощение технологии изготовления токарного станка для обработки древесины с приводом от дрели настолько основательно, что станки из дрели делаются в самых разнообразных вариантах, см. подборку видео:

Из подручных материалов без станины:

Видео: токарный станок по дереву быстро

Со станиной из фанеры:

Видео: токарный станок из фанеры с двигателем дрелью

Обычной конструкции:

Видео: универсальный токарный станок по дереву

Улучшенный с расширенными функциональными возможностями:

Видео: улучшенный токарный станок по дереву из дрели

Станина

Металлическая и дубовая станины токарного станка для дерева имеют свои преимущества и недостатки. Но комбинируя деревянные силовые (несущие) элементы с усиленными металлическими крепежными, возможно получить станину, которая делается «на колене» ручным инструментом + электродрель и прослужит не менее 20-30 лет.

Конструкция комбинированной станины токарного станка по дереву показана на рис.:

Основной конструкционный материал – стандартный дубовый брус 100х100 длиной 3 м. Габаритная длина станины 1,2 м. Чертеж в масштабе, недостающие размеры можно снять и пересчитать в мм с него. Если хорошего дуба есть больше, длину станины можно увеличить до 1,5-2 м. Обе бабки одинаковой конструкции и рассчитаны под самодельные узлы вращения, см. далее. Гребни внизу на бабках исключают перекос центров. Вся конструкция может быть выполнена ручным столярным инструментом и электродрелью.

Примечание: по принципиально такой же силовой схеме сделан мини-токарный станок по дереву, см. след. рис. К нему подойдет мотор от 2-3 скоростного напольного вентилятора, см. выше, с передачей 1:1.

Если все же металл

Всей совокупности качеств дубовой станины вполне достаточно для токарной обработки дерева. Применение для этой цели в массовом производстве металла диктуется экономическими соображениями: просто себестоимость металлического изделия, предназначенного для непрерывной 3-х сменной эксплуатации, оказывается много меньше, чем деревянного. 1 куб. м выдержанного дуба стоит гораздо дороже центнера обычной конструкционной стали.

Мастера-любители, не зная об этом, часто «прочности ради» делают станины токарных станков по дереву из швеллера. Но получается грубо даже для «деревянной» точности (слева на рис.), а сторцевать рабочие поверхности швеллеров в домашних условиях мало реально. Кроме того, от сварки всю конструкцию может повести «пропеллером», что исправить уже вовсе нереально. Поэтому станину из швеллера лучше собирать на болтах (справа на рис.).

Гораздо надежнее в этом отношении станина из спаренных труб (слева на след. рис.): при сварке ее ведет меньше, исправить перекос можно, притянув станину болтами к основанию, и возможно добиться расхождения центров изготовленных кустарным способом бабок в 0,2 мм и менее. Чертежи сварной трубчатой станины токарного станка по дереву из дрели также приведены на рис.

Бабки

Казалось бы, сделать бабки токарного станка, да заднюю еще и с вращающимся центром, без прецизионных токарных работ невозможно. Нет, возможно – используя явление масляной гидродинамической подушки (ГДП). Это, кстати, один из способов ответа на вопрос: как на станке с точностью 1 сделать детали для станка точности 0,2. В машиностроении ГДП используется редко, т.к. для ее образования и стабилизации станок с закрепленной в нем заготовкой должен поработать на холостом ходу 2-5 мин. Если сменный урок всего 10 деталей, то ежесменные потери рабочего времени будут до часа-получаса, что в массовом производстве «зашкаливает». Но вообще в технике ГДП не редкость. Напр., прогрев ДВС вашего автомобиля необходим в т.ч. и для того, чтобы образовались ГДП между хомутами шатунов и шейками коленвала, иначе ресурс мотора резко уменьшается.

Что такое ГДП

Принцип действия ГДП показан на рис.:

Для нее подходит любая консистентная смазка: тавот, солидол, циатим, фиол. Но лучше всего – шахтол, спецсмазка для горных машин и механизмов. В силу тяжелых условий работы они, как и автомат Калашникова, делаются с большими зазорами между трущимися частями, но скорострельности от них не требуется. Шахтол специально разработан для сравнительно медленных подвижных соединений вращения и отлично годится для бабок токарного станка по дереву с использованием ГДП.

Передняя бабка

Устройство типовой передней бабки токарного станка для обработки древесины дано слева на рис. Токарки по металлу в ней и так много для любителя, а шейки вала и гнезда крышек под подшипники нужно точить с той же точностью, что и конус Морзе.

Для самодельной передней бабки с использованием ГДП понадобится, кроме покупных резьбовых деталей: шпильки М12-М20 для вала, гаек и шайб к ним, еще кусок бронзовой (не латунной!) фольги толщиной 0,2-0,35 мм и, на обойму, стальная трубка со стенками достаточной толщины (см. справа на рис.). Делается весь сборочный узел след. образом:

1. Трубка на обойму обрезается точно в размер по толщине деревянного корпуса бабки, и запрессовывается в него;
2. Корпус с обоймой кладут плашмя кладут плашмя и рассверливают трубку по диаметру резьбового вала;
3. Внутренние углы отверстия обоймы сглаживают ручной шабровкой – римером – как это делается при монтаже кондиционеров;
4. Из бронзовой фольги вырезают прямоугольник высотой по толщине корпуса бабки и шириной в 3 диаметра вала (для М12 36 мм, для М16 48 мм), его уголки немного обрезают под 45 градусов. В 3 диаметра, потому что бронзовый вкладыш должен чуть-чуть не сходиться краями, а π=3,1415926…
5. Из той же фольги циркулем-балеринкой с двумя иглами вырезают 6-8 бронзовых шайб;
6. Шайбы по очереди зажимают ладонями между фанерками с наклеенной на них мелкой шкуркой и, поворачивая руками туда-обратно, снимают заусенцы;
7. Вал оборачивают той же шкуркой и, сжимая ее рукой, протягивают вал несколько раз с проворотом, чтобы немного снять острые ребра резьбы;
8. Оборачивают вал фольгой и пробуют всухую вставить в обойму. При необходимости повторяют операцию 7. Нужно, чтобы вал в обертке из фольги входил туго и в обойме с трудом проворачивался рукой;
9. Вынимают вал, снимают фольгу и накручивают на него одну из гаек до места;
10. Обильно промазывают резьбу вала консистентной смазкой;
11. Той же смазкой смазывают обойму внутри;
12. Накладывают с одной стороны обычную стальную и 3-4 бронзовых шайбы, каждую обильно смазывая той же смазкой;
13. Снова оборачивают вал фольгой и вставляют его в обойму;
14. Накладывают в обратном порядке шайбы с другой стороны, также обильно смазывая;
15. Наворачивают и затягивают другую гайку так туго, чтобы вал можно было еле-еле провернуть рукой;
16. Гайки временно фиксируют контргайками;
17. Кладут заготовку плашмя и сверлят сквозные отверстия под шплинты;
18. Шпинтуют штатные гайки. Лучше всего отрезками велосипедных спиц, у них очень высокая прочность на сдвиг;
19. Собирают бабку, ставят на место ее шкив;
20. Крутят шкив руками, пока не станет вращаться туго, но без заеданий;
21. Собирают привод станка и запускаю его на холостом ходу на минимальной скорости шпинделя (на самой медленной передаче), пока мотор не наберет полные обороты. Если надо – подталкивают шкив рукой;
22. Повторяют п. 21 на максимальной скорости шпинделя (на самой быстрой передаче);
23. Ставят на месте захват заготовки – узел готов к работе.

Если же вы не доверяете всякой там шибко умной физике (хотя узлы с ГДП держат точность не хуже аналогов на трении качения), то на рис. – чертежи подшипникового узла, одинаково пригодного для самодельной циркулярной пилы и токарного станка по дереву. В последнем случае плоская подошва с боковыми опорами не нужна – круглый корпус просто вставляют в корпус бабки и фиксируют винтом. Вместо пильного диска ставят или планшайбу, или переходник с конусом под зажимной патрон (дет. 6).

Задняя бабка

Конструкции вращающихся центров токарных станков по металлу (вверху на рис. справа) и по дереву (там же внизу) принципиально не отличаются, только «деревянный» рассчитан на многократно меньшие нагрузки. Но в работе, особенно домашней, существенное отличие есть: осевые отверстия в точеных деревянных деталях сверлят крайне редко, т.к. их прочность от этого сильно снижается – дерево, в отличие от металла, легко трескается. Т.е., отказавшись от пиноли под сменные рабочие органы, можно упростить конструкцию задней бабки до пригодности к изготовлению «на колене» с небольшой долей простых заказных токарных работ.

Типовая конструкция задней бабки токарного станка по дереву показана на рис. ниже. Справа там же – вкладыш с вращающимся центром в деревянную заднюю бабку, сделанный из петли гаражной двери. Здесь также используется ГДП, и хвостовик центра подгоняется к обойме аналогично валу передней бабки, но проще и легче: зазор между штырем и гнездом гаражной петли ок. 0,5 мм и, как правило, узел оказывается пригодным в работу без подгонки и притирки.

Некоторые затруднения вызывает только фиксация центра от обратного продольного хода. Нарезать трапецеидальную резьбу и сделать к ней стопорный сухарь или эксцентрик дома нереально, а обычную метрическую резьбу стопорный винт быстро сомнет. Выход – плавающая алюминиевая втулка. Слесарям этот способ хорошо знаком: если нужно зажать в тисках резьбовую деталь, ее оборачивают тонким алюминием или ставят между алюминиевым прокладками – с резьбой ровно ничего не случается.

Подручник

Простейший подручник для резца – кусок доски с прибитой/привинченной к нему деревянной бобышкой. Но для тонкой работы такой не годится: во время точки фасонных деталей нужно поворачивать полку (упор) резца, не ослабляя крепления самого подручника и не смещая его. Поэтому подручник нужно делать металлическим с поворотным упором, однако заказных токарно-фрезеровочных работ для этого не понадобится; чертежи см. на рис. справа.

Держатель

Вот мы и подобрались к последнему вопросу: как надежно закрепить заготовку в передней бабке токарного станка для обработки древесины? Учитывая, что дерево легко рвется, сминается, колется, а чураки на токарку поступают порой формы ну просто удивительной.

Ответ на этот вопрос не так страшен, как черта малюют. Универсальный держатель – трезубец, поз. 1 на рис. Именно такими снабжаются бытовые деревообрабатывающие станки, напр. упомянутый УБДН-1. Хвостовик или гладкий под зажимной патрон, или резьбовой для установки на вал. Держатель-трезубец надежно держит заготовки до 100-120 мм диаметром, а круглые – до 200 мм. Недостаток один: самому хороший трезубец к токарному станку по дереву сделать очень трудно.

Винтовой патрон для мелких чистых работ (напр., точения деревянных рюмок), поз. 2, без спецоборудования сделать вообще невозможно, но его с успехом заменяет патрон зажимной, поз. 3. Если нужно обработать, наоборот, большую заготовку неправильной в срезе конфигурации, применяют планшайбу, поз. 4.

Планшайбу для токарной обработки дерева также можно сделать самостоятельно из бакелизированной фанеры толщиной от 12-16 мм. В таком случае шайбу делают 2-слойной: к фанерному кругу с задней стороны крепят такой же из листовой стали толщиной 1-1,5 мм. Отверстия под шипы в фанерном круге сверлят сквозные, и вместо точеных шипов тогда можно ставить отрезанные острия гвоздей. Стакан для установки планшайбы под гайку на резьбовой хвостовик вала можно также набрать из фанерных колец и стального донца.

Наконец, на основе 3-4 слойной планшайбы можно изготовить самодельный кулачковый патрон под дерево, поз. 5. Кулачки точно не сойдутся? Так точность заготовки еще хуже. Зато можно точить из срезов ценного дерева чаши, блюдца и т.п. изделия, на которых не останется следов обработки.

Примечание: разнообразие держателей заготовок из дерева описанными не ограничивается. Напр., см. видео, как сделать мини токарный станок с корончатым держателем для самых мелких работ по дереву:

Видео: токарный мини-станок по дереву

В заключение

Сделать станок и работать на нем вещи разные не только в промышленности. Поэтому напоследок см. подборку видео о том, как – точить дерево на станке и сделать из болгарки копировальный станок по дереву для выточки балясин.

Наводя порядок в куче электронного хлама, нашёл остатки от магнитофонов. Блок питания на 9 вольт, имеющий хорошо узнаваемую форму и сделанный ещё в СССР, те кто застал то время и владел магнитофоном Электроника или ИЖ, прекрасно поймут о чём речь. А так же старенький электродвигатель тоже от какого то магнитофона. Оказалось что блок и мотор всё ещё прекрасно работают в паре друг с другом, ничего не заржавело и не прикипело.

В общем решил попробовать собрать из всего этого мини токарный станок, тем более всегда хотелось иметь под рукой маленький и тихий станочек для обработки всякой мелочёвки. Можно конечно собрать или купить приблуды (держатели) которые превращяют обычную дрель в станок, но такие дрели как правило очень шумные из-за громыхающих в них всяких редукторов.

В принципе об устройстве токарного станка я имею поверхностное представление, на первый взгляд там вроде всё просто. Единственное что смущало, так это, как разместить на одной оси электродвигатель и заднюю бабку. А так же, какие при этом допустимы погрешности, ибо не хотелось получить вместо токарного станка, вибратор для вибростола или мобильника.

Тот самый старенький блок питания, для нашего времени он конечно огромен, но для пробного включения это не столь важно.

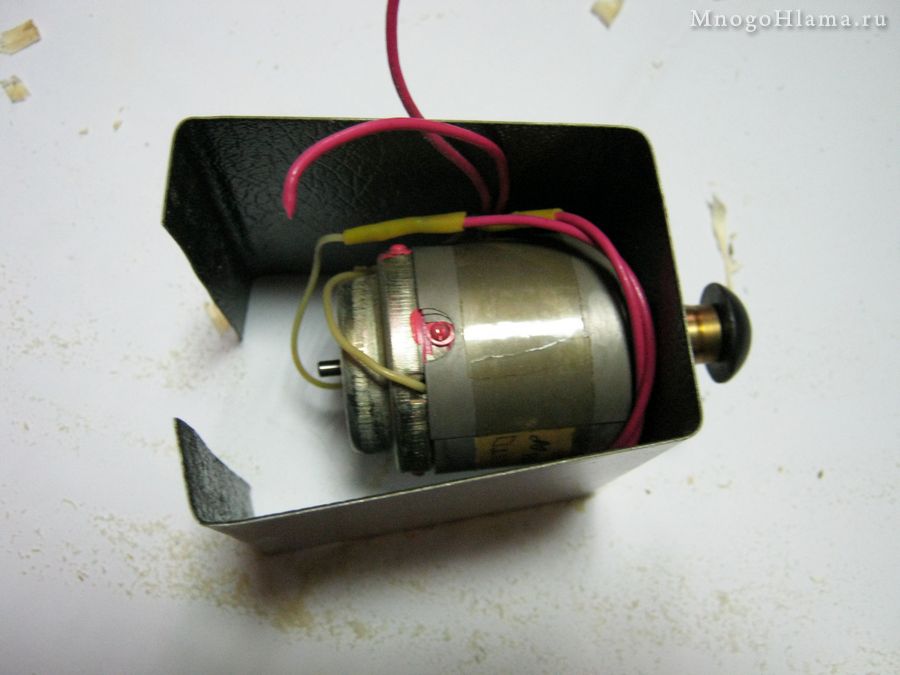

Вырезал ножницами по металлу кожух для двигателя, насверлил и расточил в нём отверстия для мотора, после чего загнул его в виде буквы "Пы" а затем установил в него двигатель. Подобрал деревяшек подходящего размера для основания станка. Так как станок у меня будет чисто экспериментальный, то есть собранный на коленке и из подручных средств. То решил сначала собрать грубую модель, и если она заработает как надо, то потом можно будет доводить её до ума.

Прикрутил на саморезы, основание под мотор и заднюю стенку, чтобы в последствии прикрутить к ним кожух с электродвигателем.

Переделал немного концы кожуха (загнул их внутрь)

Просверлил и привернул саморезами кожух с мотором к задней стенке и к основанию.

Из картона вырезал крышку и посадил её на пару саморезов сверху.

Как то так всё это теперь выглядит, по моему, в токарной терминологии, эта приблуда называется "Передняя бабка"

Из той же доски напилил квадратиков, смазал клеем ПВА и стянул их в стопочку. Этот куб будет служить задней бабкой моего самопального токарного станка.

Привернул этот куб на четыре самореза, пара сверху и пара снизу.

Если бы на валу мотора был бы патрон для дрели, то можно было бы зажать в него сверло и оно указало бы направление для держателя в задней бабке. А так как у меня на вал насажен какой то латунный шкив для пасика магнитофона, то пришлось пойти немного другим путём. Просто взял лист бумаги и тупо обмотал им этот шкив, зафиксировал концы и включил мотор.

Убедившись что противоположный конец этой трубки вращается возле куба без разбежки и биений, выключил мотор и очертил на кубе контуры трубки.

Прочертил на глазок ось трубки на боковые плоскости куба, чтобы при сверлении отверстия для держателя, направлять сверло по этим линиям.

Так же на глазок, свёл эти линии на противоположной стороне задней бабки.

Затем просверлил этот куб и вкрутил саморез, который будет выполнять роль держателя заготовки.

Немного не попал, да это и не столь важно, так как таким способом невозможно добиться идеальной точности. Но так как это только эксперимент то идём дальше и закрываем глаза на все косяки и неточности. :-)

Зажимаем заготовку и включаем мотор, голову пригибаем чуть в сторону, на случай если эта болванка захочет изучить просторы вселенной. :-) Чтобы держатель не рассверливал заготовку, то с его кончика сточил немного резьбы.

На сам шкив надел кусок резинки а уже к ней тупо на термоклей приклеил заготовку. Сняв тем самым головную боль о поисках подходящего патрона или держателя. Да к тому же, почему то показалось что гибкое соединение немного компенсирует кривизну оси на которой находится мотор и держатель, ну и заодно кривизну моих рук. :-)

Как ни странно, но всё заработало как часы, мотор конечно слабоват, но со своими минизаданиями справляется на ура.

Перепробовал кучу разнообразных резцов, но больше всего понравилось обрабатывать деревяшки обычным полотном по металлу и наждачной бумагой. Видимо из-за отсутствия подручника или слабого двигателя, все другие инструменты тут же вгрызаются в заготовку и стопорят мотор.

Попробовал точить оловянный прут, точнее свинцово-оловянный (припой). Здесь уже хорошо получалось обрабатывать заготовку резцом из обычного надфиля, заточенным на конце.

Эти заготовки тоже сажал на клей. Единственное, что нужно учитывать, так это нагрев прута при обработке. Но так как резец снимает очень мало, то у меня так и не получилось нагреть его до такой степени, чтобы прут отклеился от резиновой подушки.

Здесь я пробовал точить прототип для отливки снарядов к этому тигру . Но в последствии выяснилось что его родные снаряды имеют более убогий и примитивный внешний вид. А то что я выточил, более подходит к королевскому тигру, поэтому идея была заброшена.

Немножко паршивенького видео в котором он жужжит.

В общем то на этом всё, станок получился относительно бесшумным, небольшим, в длину всего 23 см, ну а главное это то, что он собран своими руками и к тому же работает. В принципе я ожидал больших проблем при сборке токарного станка, но как оказалось, собранный на коленке станок прекрасно работает. Возможно это связано с масштабом, если бы размеры станка были больше, а деталь зажималась бы жёстко (в патрон дрели), тогда приключений точно было бы больше.

Кстати очень легко превратить этот токарный станочек в мини наждак. Достаточно просто приклеить на подушку отрезной диск от дремеля и в результате получаем мини наждак. Этот наждак очень здорово помог мне, когда нужно было обточить 70 отливок из гипса для этой модели танка Тигр . Конечно отцентрировать его на глаз практически невозможно, если только не стачивать сам диск. Но на больших оборотах биение практически незаметно, к тому же он армирован, поэтому можно не бояться что его разорвёт и что нибудь отскочит в глаз. Но в любом случае, технику безопасности при работе за наждаком ещё никто не отменял. Поэтому голову держим в стороне от предполагаемой траектории разлёта осколков диска или работаем в очках.

Недавно собрал собственный 3D-принтер и первой серьёзной распечаткой на нём, стал мини сверлильный станок для хобби и моделизма (), ибо всегда мечтал о бесшумной мини сверлилке. Вообще-то 3D принтер это довольно полезная штука, с его помощью можно без особых усилий создавать корпуса, кронштейны и прочие приблуды, и тем самым несколько расширить парк разнообразных мини-станков для хобби, да и этот токарник можно привести в божеский вид.
