Формула расчета батарей отопления на площадь. Расчет радиаторов отопления в доме

Батареи.

Но чтобы во всех комнатах было достаточно тепло, нужно определиться еще и с точным количеством секций, исходя из квадратуры помещения и возможных тепловых потерь.

Прежде чем выполнять расчет количества батарей или секций радиаторов отопления на квадратный метр по площади определенной комнаты в частном доме или квартире, убедитесь, что подбор устройства был правильным, и оно действительно подходит в вашем случае. Рассмотрим их виды вкратце.

Алюминиевые

Алюминиевые радиаторы могут изготовлять из первичного или вторичного сырья. Вторые заметно уступают по качеству, зато стоят дешевле. Основные преимущества алюминиевых батарей:

Высокая теплоотдача,
Небольшой вес,
Простой универсальный дизайн,
Стойкость к повышенным давлениям,
Низкая инертность (быстро нагреваются и остывают, что позволяет быстро регулировать температуру в помещении),
Умеренная цена (300-500 руб. за секцию).

Алюминий чувствителен к щелочам в составе теплоносителя, поэтому нередко сердечник покрывается слоем полимеров, что увеличивает срок службы изделия. Основная часть моделей изготавливается методом литья, намного меньше представлены экструзионные (выдавленные) секции. Популярные производители : Sira, Global, Rifar и Термал.

Биметаллические

Компенсация теплопотерь

Чтобы мощности батарей хватило для отопления помещения, нужно внести некоторые корректировки:

Дробные значения округлить в положительную сторону . Лучше пусть остается некоторые запас мощности, а нужный уровень температуры отрегулируется с помощью термостата.
Если в комнате два окна, то нужно поделить высчитанное количество секций на два и установить их под каждым из окон . Тепло будет подниматься, создавая тепловую завесу для холодного воздуха, проникающего в квартиру через стеклопакет.
Нужно добавить несколько секций, если две стены в комнате выходят на улицу , или высота потолка достигает больше 3 м.

Дополнительно стоит учесть и особенности отопительной системы. Автономное или индивидуальное отопление намного эффективней по сравнению с центральными системами в многоэтажных домах. Если по трубам идет уже остывший теплоноситель, радиаторы не смогут работать на полную мощность.

Возможна ли экономия?

Точная математика в процессе выбора мощности радиаторов и числа секций позволяет сделать комнату достаточно теплой, комфортной для проживания. У такого подхода есть и финансовые преимущества : удается сэкономить, не переплачивая за лишнее оборудование. Еще более внушительная экономия происходит при использовании современных пластиковых окон (при условии их правильного монтажа) и наличии теплоизоляции стен.

Если необходим точный расчет секций радиаторов отопления , то сделать это можно по площади помещения. Данный расчет подходит для помещений с низким потолком не более 2,6 метра. Для того, чтобы его обогреть тратится 100 Вт тепловой мощности на 1 м 2 . Исходя из этого, не трудно посчитать, сколько понадобится тепла на всю комнату. То есть площадь нужно умножить на количество квадратных метров.

Далее имеющийся результат следует разделить на значение теплоотдачи одной секции, полученное значение просто округляем в сторону увеличения. Если это теплое помещение, например кухня, то результат можно округлить в меньшую сторону.

При вычислении количества радиаторов нужно учитывать возможные теплопотери, учитывая определенные ситуации и состояние жилья. Например, если комната квартиры угловая и имеет балкон или лоджию, то тепло она теряет намного быстрее, нежели комнаты квартир с другим расположением. Для таких помещений расчеты по тепловой мощности необходимо увеличить минимум на 20%. Если в планах монтировать радиаторы отопления в нише или скрыть их за экраном, то расчет тепла увеличивают на 15-20%.

Для расчета радиаторов отопления, вы можете воспользоваться калькулятором расчета радиаторов отопления .

Расчеты учитывая объем помещения.

Расчет секций радиаторов отопления будет более точным, если их рассчитывать, основываясь на высоте потолка, то есть исходя из объема помещения. Принцип расчета в этом случае аналогичный предыдущему варианту.

Вначале нужно вычислить общую потребность в тепле, а уже потом рассчитать количество секций в радиаторах. Когда радиатор скрывают за экраном, то потребность помещения в тепловой энергии увеличивают минимум на 15-20%. Если брать во внимание рекомендации СНИП, то для того, чтобы обогреть один кубический метр жилой комнаты в стандартном панельном доме необходимо потратить 41 Вт тепловой мощности.

Для расчета берем площадь комнаты и умножаем на высоту потолка, получится общий объем, его нужно умножить на нормативное значение, то есть на 41. Если квартира с хорошими современными стеклопакетами, на стенах есть утепление из пенопласта, то тепла понадобится меньшее значение - 34 Вт на м 3 . Например, если комната с площадью 20 кв. метров имеет потолки с высотой 3 метра, то объем помещения будет составлять всего 60 м 3 , то есть 20Х3. При расчете тепловой мощности комнаты получаем 2460 Вт, то есть 60Х41.

Таблица расчетов необходимого теплоснабжения.

Приступаем к расчету : Чтобы рассчитать необходимое количество радиаторов отопления необходимо полученные данные разделить на теплоотдачу одной секции, которую указывает производитель. Например, если взять за пример: одна секция выдает 170 Вт, берем площадь комнаты, для которой нужно 2460 Вт и делим его на 170 Вт, получаем 14,47. Далее округляем и получаем 15 секций отопления на одну комнату. Однако следует учитывать тот факт, что многие производители намеренно указывают завышенные показатели по теплоотдаче для своих секций, основываясь на том, что температура в батареях будет максимальной. В реальной жизни такие требования не выполняются, а трубы иногда чуть теплые, вместо горячих. Поэтому нужно исходить из минимальных показателей теплоотдачи на одну секцию, которые указывают в паспорте товара. Благодаря этому полученные расчеты будут более точными.

Как получить максимально точный расчет.

Расчет секций радиаторов отопления с максимальной точностью получить довольно трудно, ведь не все квартиры считаются стандартными. И особенно это касается частных строений. Поэтому у многих хозяев возникает вопрос: как сделать расчет секций радиаторов отопления по индивидуальным условиям эксплуатации? В этом случае учитывается высота потолка, размеры и количество окон, утепление стен и другие параметры. По этому методу расчетов необходимо использовать целый перечень коэффициентов, которые будут учитывать особенности определенного помещения, именно они могут повлиять на способность отдавать или сохранять тепловую энергию.

Вот как выглядит формула расчета секций радиаторов отопления: КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7, показатель КТ — это количество тепла, которое нужно для индивидуального помещения.

1. где П — общая площадь комнаты, указана в кв.м.;

2. К1 — коэффициент, который учитывает остекление оконных проемов: если окно с обычным двойным остеклением, то показатель — 1,27;

Если окно с двойным стеклопакетом — 1,0;
Если окно с тройным стеклопакетом — 0,85.

3. К2 — коэффициент теплоизоляции стен:

Очень низкая степень теплоизоляции — 1,27;
Отличная теплоизоляция (кладка стен на два кирпича или же утеплитель) — 1,0;
Высокая степень теплоизоляции — 0,85.

4. К3 — соотношение площади окон и пола в комнате:

50% — 1,2;
40% — 1,1;
30% — 1,0;
20% — 0,9;
10% — 0,8.

5. К4 — коэффициент, который позволяет учитывать среднюю температуру воздуха в самое холодное время:

Для -35 градусов — 1,5;
Для -25 градусов — 1,3;
Для -20 градусов — 1,1;
Для -15 градусов — 0,9;
Для -10 градусов — 0,7.

6. К5 — корректирует потребность в тепле, учитывая количество наружных стен:

1 стена— 1,1;
2 стены— 1,2;
3 стены— 1,3;
4 стены— 1,4.

7. К6 — учитывает тип помещения, которое находится выше:

Очень холодный чердак — 1,0;
Чердак с отоплением — 0,9;
Отапливаемое помещение — 0,8

8. К7 — коэффициент, который учитывает высоту потолков:

2,5 м — 1,0;
3,0 м — 1,05;
3,5 м — 1,1;
4,0 м — 1,15;
4,5 м — 1,2.

Представленный расчет секций радиаторов отопления учитывает все нюансы комнаты и расположения квартиры, поэтому достаточно точно определяет потребность помещения в тепловой энергии. Полученный результат нужно только разделить на значение теплоотдачи от одной секции, готовый результат округляет. Есть и такие производители, которые предлагают воспользоваться более простым способом расчета. На их сайтах представлен точный калькулятор расчетов, необходимый для вычислений. Для работы с этой программой, пользователь вводит нужные значения в поля и получает готовый результат. Кроме этого, он может использовать специальный софт.

Правильный расчёт секций радиаторов отопления - довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечёт неоправданно высокие расходы на отопление.

Для стандартных помещений можно воспользоваться самыми простыми расчётами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

Для выполнения расчётов нужно знать определённые параметры

Габариты помещения, которое необходимо отопить;
Вид батареи, материал ее изготовления;
Мощность каждой секции или цельной батареи в зависимости от ее вида;
Максимально допустимое количество секций ;

По материалу изготовления радиаторы разделяются так:

Стальные. Эти радиаторы имеют тонкие стенки и весьма элегантный дизайн, но популярностью они не пользуются из-за многочисленных недостатков. К ним можно отнести малую теплоемкость, быстрый нагрев и остывание. При гидравлических ударах в местах соединений часто возникает течь, а дешевые модели быстро ржавеют и работают недолго. Обычно бывают цельные, не разделяются на секции, мощность стальных батарей указана в паспорте.
Чугунные радиаторы знакомы каждому человеку с детства, это традиционный материал, из которого делают долговечные и обладающие прекрасными техническими характеристиками батареи. Каждая секция чугунной гармошки советских времен выдавала теплоотдачу 160 Вт. Это сборная конструкция, количество секций в ней ничем не ограничено. Могут быть как современного, так и винтажного дизайна. Чугун прекрасно держит тепло, не подвержен коррозии, абразивному износу, совместимы с любыми теплоносителями.
Алюминиевые батареи легки, современны, имеют высокую теплоотдачу, благодаря своим достоинствам приобретают все большую популярность у покупателей. Теплоотдача одной секции доходит до 200 Вт, выпускаются они и цельными конструкциями. Из минусов можно отметить кислородную коррозию, но эту проблему решают при помощи анодного оксидирования металла.
Биметаллические радиаторы состоят из внутренних коллекторов и внешнего теплообменника. Внутренняя часть сделана из стали, а внешняя – из алюминия. Высокие показатели теплоотдачи, до 200 Вт, сочетаются с прекрасной износостойкостью. Относительный минус этих батарей – высокая цена по сравнению с другими видами.

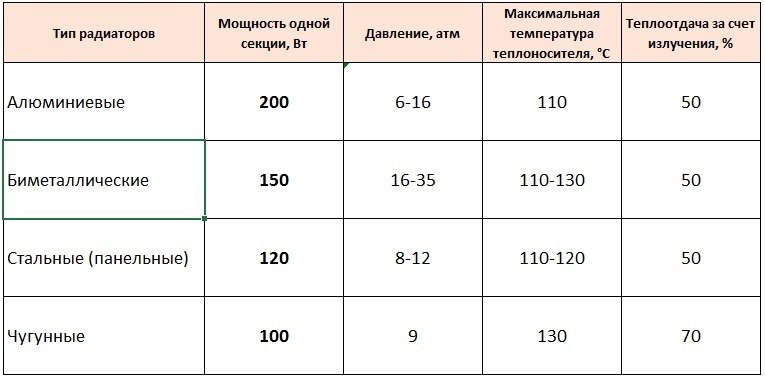

Материалы радиаторов отличаются своими характеристиками, что влияет на расчёты

Как рассчитать количество секций радиаторов отопления для комнаты

Произвести расчёты можно несколькими способы, в каждом из которых используются определённые параметры.

По площади помещения

Предварительный расчёт можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м расчётная тепловая мощность составит 2 000 Вт (20 кв. м*100 Вт) или 2 кВт.

Правильный расчёт радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять: 2 000 Вт/170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчётной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

"); } else { // jQuery("

").dialog(); $("#z-result_calculator").append("

Поля заполнены неправильно. Пожалуйста, заполните все поля верно для расчета количества секций

По объёму

Более точные данные можно получить, если сделать расчёт секций радиаторов отопления с учётом высоты потолка, т. е. по объёму помещения. Принцип здесь примерно такой же, как и в предыдущем случае. Сначала вычисляется общая потребность в тепле, затем рассчитывают количество секций радиаторов.

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Согласно рекомендациям СНИП на обогрев каждого кубического метра жилого помещения в панельном доме необходим 41 Вт тепловой мощности. Умножив площадь комнаты на высоту потолка, получаем общий объём, который умножаем на это нормативное значение. Для квартир с современными стеклопакетами и наружным утеплением понадобится меньше тепла, всего 34 Вт на кубический метр.

Например, рассчитаем необходимое количество тепла для комнаты площадью 20 кв. м с потолком высотой 3 метра. Объём помещения составит 60 куб. м (20 кв. м*3 м). Расчетная тепловая мощность в этом случае будет равна 2 460 Вт (60 куб. м*41 Вт).

А как рассчитать количество радиаторов отопления? Для этого нужно разделить полученные данные на указанную производителем теплоотдачу одной секции. Если взять, как и в предыдущем примере, 170 Вт, то для комнаты будет нужно: 2 460 Вт / 170 Вт = 14,47, т. е. 15 секций радиатора.

Производители стремятся указывать завышенные показатели теплоотдачи своей продукции, предполагая, что температура теплоносителя в системе будет максимальной. В реальных условиях это требование соблюдается редко, поэтому следует ориентироваться на минимальные показатели теплоотдачи одной секции, которые отражены в паспорте изделия. Это сделает расчёты более реалистичными и точными.

Если помещение нестандартное

К сожалению, далеко не каждая квартира может считаться стандартной. Ещё в большей степени это относится к частным жилым домам. Как же произвести расчёты с учётом индивидуальных условий их эксплуатации? Для это понадобится учесть множество различных факторов.

При расчёте количества секций отопления нужно учесть высоту потолка, количество и размеры окон, наличие утепления стен и т. п.

Особенность этого метода состоит в том, что при вычислении необходимого количества тепла используется ряд коэффициентов, учитывающих особенности конкретного помещения, способные повлиять на его способность сохранять или отдавать тепловую энергию.

Формула для расчетов выглядит так:

КТ=100 Вт/кв. м* П*К1*К2*К3*К4*К5*К6*К7 , где

КТ - количество тепла, необходимого для конкретного помещения;
П - площадь комнаты, кв. м;
К1 - коэффициент, учитывающий остекление оконных проемов:

для окон с обычным двойным остеклением - 1,27;
для окон с двойным стеклопакетом - 1,0;
для окон с тройным стеклопакетом - 0,85.

К2 - коэффициент теплоизоляции стен:

низкая степень теплоизоляции - 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) - 1,0;
высокая степень теплоизоляции - 0,85.

К3 - соотношение площади окон и пола в помещении:

50% - 1,2;
40% - 1,1;
30% - 1,0;
20% - 0,9;
10% - 0,8.

К4 - коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов - 1,5;
для -25 градусов - 1,3;
для -20 градусов - 1,1;
для -15 градусов - 0,9;
для -10 градусов - 0,7.

К5 - корректирует потребность в тепле с учетом количества наружных стен:

одна стена- 1,1;
две стены- 1,2;
три стены- 1,3;
четыре стены- 1,4.

К6 - учет типа помещения, которое расположено выше:

холодный чердак - 1,0;
отапливаемый чердак - 0,9;
отапливаемое жилое помещение - 0,8

К7 - коэффициент, учитывающий высоту потолков:

при 2,5 м - 1,0;
при 3,0 м - 1,05;
при 3,5 м - 1,1;
при 4,0 м - 1,15;
при 4,5 м - 1,2.

Остается полученный результат разделить на значение теплоотдачи одной секции радиатора и полученный результат округлить до целого числа.

Мнение эксперта

Виктор Каплоухий

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые - техника, технологии и строительство.

При установке новых радиаторов отопления можно ориентироваться на то, насколько эффективной была старая система отопления. Если её работа вас устраивала, значит, теплоотдача была оптимальной – вот на эти данные как раз и следует опираться в расчетах. Прежде всего, необходимо найти в Сети значение тепловой эффективности одной секции радиатора, который требуется заменить. Умножив найденное значение на количество ячеек, из которых состояла использовавшаяся батарея, получают данные о количестве тепловой энергии, которого было достаточно для комфортного проживания. Достаточно разделить полученный результат на теплоотдачу новой секции (эта информация указывается в техническом паспорте на изделие), и вы получите точную информацию о том, сколько ячеек понадобится для монтажа радиатора с такими же показателями тепловой эффективности. Если же раньше отопление не справлялось с обогревом помещения, или наоборот, приходилось открывать окна из-за постоянной жары, то теплоотдачу нового радиатора корректируют, добавляя или уменьшая количество секций.

Например, ранее у вас стояла распространенная чугунная батарея МС-140 из 8 секций, которая радовала своим теплом, но не устраивала с эстетической стороны. Отдавая дань моде, вы решили заменить ее на брендовый биметаллический радиатор, собранный из отдельных секций с теплоотдачей 200 Вт каждая. Паспортная мощность отслужившего теплового прибора составляет 160 Вт, однако со временем на его стенках появились отложения, которые снижают теплопередачу на 10-15%. Следовательно, реальная теплопередача одной секции старого радиатора составляет около 140 Вт, а его общая тепловая мощность – 140 * 8 = 1120 Вт. Разделим это число на теплоотдачу одной биметаллической ячейки и получим количество секций нового радиатора: 1120 / 200 = 5.6 шт. Как вы сами можете видеть, для того, чтобы оставить теплоотдачу системы на прежнем уровне, будет достаточно биметаллического радиатора из 6 секций.

Как учитывать эффективную мощность

Определяя параметры отопительной системы или отдельного ее контура, не следует сбрасывать со счетов один из важнейших параметров, а именно тепловой напор. Нередко бывает так, что и расчёты выполнены правильно, и котёл греет хорошо, а с теплом в доме как-то не складывается. Одной из причин уменьшения тепловой эффективности может являться температурный режим теплоносителя. Всё дело в том, что большинство производителей указывают величину мощности для напора в 60 °С, который имеет место быть в высокотемпературных системах с температурой теплоносителя 80-90 °С. На практике же нередко оказывается, что температура в контурах отопления находится в пределах 40-70 °С, а значит, значение температурного напора не поднимается выше 30-50 °С. По этой причине полученные в предыдущих разделах значения теплоотдачи следует умножить на реальный напор, а затем полученное число разделить на значение, указанное производителем в техпаспорте. Разумеется, полученная в результате этих расчетов цифра будет ниже той, которая была получена при вычислении по приведенным выше формулам.

Остается вычислить реальный температурный напор. Его можно найти в таблицах на просторах Сети, или же рассчитать самостоятельно по формуле ΔT = ½ х (Тн + Тк) – Твн). В ней Тн – начальная температура воды на входе в батарею, Тк – конечная температура воды на выходе из радиатора, Твн – температура внешней среды. Если подставить в эту формулу значения Тн = 90 °С (высокотемпературная система отопления, о которой упоминалось выше), Тк = 70 °С и Твн = 20 °С (комнатная температура), то нетрудно понять, почему производитель ориентируется именно на это значение термонапора. Подставив данные числа в формулу для ΔT, мы как раз и получим «стандартное» значение 60 °С.

Учитывая не паспортную, а реальную мощность теплового оборудования, можно рассчитать параметры системы с допустимой погрешностью. Все, что осталось сделать – это внести поправку в 10-15 % на случай аномально низких температур и предусмотреть в конструкции отопительной системы возможность ручной или автоматической регулировки. В первом случае специалисты рекомендуют поставить шаровые краны на байпас и ветку подачи теплоносителя в радиатор, а во втором – установить на радиаторы термостатические головки. Они позволят установить наиболее комфортную температуру в каждой комнате, не выпуская тепло на улицу.

Как корректировать результаты расчётов

При расчёте количества секций необходимо учесть и потери тепла. В доме тепло может уходить в довольно значительном количестве через стены и примыкания, пол и подвал, окна, кровлю, систему естественной вентиляции.

Причём можно и сэкономить, если утеплить откосы окон и дверей или лоджию, убрав по 1-2 секции, полотенцесушители и плита в кухне также позволяют убрать одну секцию радиатора. Использование камина и системы теплых полов, правильное утепление стен и пола сведет теплопотери к минимуму и также позволит уменьшить размер батареи.

Теплопотери обязательно нужно учесть при расчётах

Количество секций может меняться в зависимости от режима работы отопительной системы, а также от места расположения батарей и подключения системы в отопительный контур.

В частных домах используется автономное отопление, эта система эффективнее централизованной, которая применяется в многоквартирных домах.

Способ подключения радиаторов также влияет на показатели теплоотдачи. Диагональный способ, когда подача воды происходит сверху, считается самым экономичным, а боковое подключение создает потери 22%.

Количество секций может зависеть от режима системы отопления и способа подключения радиаторов

Для однотрубных систем конечный результат также подлежит коррекции. Если двухтрубные радиаторы получают теплоноситель одной температуры, то однотрубная система работает по-другому, и каждая последующая секция получает остывшую воду. В таком случае сначала делают расчёт для двухтрубной системы, а топом увеличивают количество секций с учетом тепловых потерь.

Схема расчёта однотрубной системы отопления представлена ниже.

В случае с однотрубной системой следующие друг за другом секции получают остывшую воду

Если на входе мы имеем 15 кВт, то на выходе остается 12 кВт, значит потеряно 3 кВт.

Для комнаты с шестью батареями потери составят в среднем около 20%, что создаст необходимость добавления двух секций на батарею. Последняя батарея при таком расчёте должна быть огромных размеров, для решения проблемы применяют монтаж запорной арматуры и подключение через байпас для регулировки теплоотдачи.

Некоторые производители предлагают более простой способ получить ответ. На их сайтах можно найти удобный калькулятор, специально предназначенный для того чтобы сделать данные вычисления. Чтобы воспользоваться программой, нужно ввести необходимые значения в соответствующие поля, после чего будет выдан точный результат. Или же можно воспользоваться специальной программой.

Такой расчёт количества радиаторов отопления включает практически все нюансы и базируется на довольно точном определении потребности помещения в тепловой энергии.

Корректировки позволяют сэкономить на покупке лишних секций и оплате счетов за отопление, обеспечат на долгие годы экономичную и эффективную работу системы отопления, а также позволяют создать комфортную и уютную атмосферу тепла в доме или квартире.

Для выполнения расчётов нужно знать определённые параметры

Габариты помещения, которое необходимо отопить;
Вид батареи, материал ее изготовления;
Мощность каждой секции или цельной батареи в зависимости от ее вида;
Максимально допустимое количество секций ;

По материалу изготовления радиаторы разделяются так:

Стальные. Эти радиаторы имеют тонкие стенки и весьма элегантный дизайн, но популярностью они не пользуются из-за многочисленных недостатков. К ним можно отнести малую теплоемкость, быстрый нагрев и остывание. При гидравлических ударах в местах соединений часто возникает течь, а дешевые модели быстро ржавеют и работают недолго. Обычно бывают цельные, не разделяются на секции, мощность стальных батарей указана в паспорте.
Чугунные радиаторы знакомы каждому человеку с детства, это традиционный материал, из которого делают долговечные и обладающие прекрасными техническими характеристиками батареи. Каждая секция чугунной гармошки советских времен выдавала теплоотдачу 160 Вт. Это сборная конструкция, количество секций в ней ничем не ограничено. Могут быть как современного, так и винтажного дизайна. Чугун прекрасно держит тепло, не подвержен коррозии, абразивному износу, совместимы с любыми теплоносителями.
Алюминиевые батареи легки, современны, имеют высокую теплоотдачу, благодаря своим достоинствам приобретают все большую популярность у покупателей. Теплоотдача одной секции доходит до 200 Вт, выпускаются они и цельными конструкциями. Из минусов можно отметить кислородную коррозию, но эту проблему решают при помощи анодного оксидирования металла.
Биметаллические радиаторы состоят из внутренних коллекторов и внешнего теплообменника. Внутренняя часть сделана из стали, а внешняя – из алюминия. Высокие показатели теплоотдачи, до 200 Вт, сочетаются с прекрасной износостойкостью. Относительный минус этих батарей – высокая цена по сравнению с другими видами.

Материалы радиаторов отличаются своими характеристиками, что влияет на расчёты

Как рассчитать количество секций радиаторов отопления для комнаты

Произвести расчёты можно несколькими способы, в каждом из которых используются определённые параметры.

По площади помещения

Правильный расчёт радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

"); } else { // jQuery("

").dialog(); $("#z-result_calculator").append("

Поля заполнены неправильно. Пожалуйста, заполните все поля верно для расчета количества секций

По объёму

Если радиатор будет скрыт экраном, нужно увеличить потребность помещения в тепловой энергии на 15-20%

Если помещение нестандартное

Формула для расчетов выглядит так:

КТ=100 Вт/кв. м* П*К1*К2*К3*К4*К5*К6*К7 , где

для окон с обычным двойным остеклением - 1,27;
для окон с двойным стеклопакетом - 1,0;
для окон с тройным стеклопакетом - 0,85.

К2 - коэффициент теплоизоляции стен:

низкая степень теплоизоляции - 1,27;
хорошая теплоизоляция (кладка в два кирпича или слой утеплителя) - 1,0;
высокая степень теплоизоляции - 0,85.

К3 - соотношение площади окон и пола в помещении:

50% - 1,2;
40% - 1,1;
30% - 1,0;
20% - 0,9;
10% - 0,8.

К4 - коэффициент, позволяющий учесть среднюю температуру воздуха в самую холодную неделю года:

для -35 градусов - 1,5;
для -25 градусов - 1,3;
для -20 градусов - 1,1;
для -15 градусов - 0,9;
для -10 градусов - 0,7.

К5 - корректирует потребность в тепле с учетом количества наружных стен:

одна стена- 1,1;
две стены- 1,2;
три стены- 1,3;
четыре стены- 1,4.

К6 - учет типа помещения, которое расположено выше:

холодный чердак - 1,0;
отапливаемый чердак - 0,9;
отапливаемое жилое помещение - 0,8

К7 - коэффициент, учитывающий высоту потолков:

при 2,5 м - 1,0;
при 3,0 м - 1,05;
при 3,5 м - 1,1;
при 4,0 м - 1,15;
при 4,5 м - 1,2.

Мнение эксперта

Виктор Каплоухий

Как учитывать эффективную мощность

Как корректировать результаты расчётов

Теплопотери обязательно нужно учесть при расчётах

Количество секций может зависеть от режима системы отопления и способа подключения радиаторов

Схема расчёта однотрубной системы отопления представлена ниже.

В случае с однотрубной системой следующие друг за другом секции получают остывшую воду

Если на входе мы имеем 15 кВт, то на выходе остается 12 кВт, значит потеряно 3 кВт.

Обогрев жилого помещения в условиях нашего климата является наиболее актуальной задачей для владельцев загородных домов.

С одной стороны – нужно обеспечить комфортный тепловой режим, с другой – оптимальный расход энергоносителя.

Чтобы правильно решить эту задачу, и определить сколько нужно секций радиаторов отопления (биметаллических, стальных, чугунных и т.д.), необходимо произвести достоверный расчёт, исходя из площади помещения с использованием расположенного ниже онлайн калькулятора.

Укажите в калькуляторе схему подключения радиаторов

Обязательное к прочтению пояснение по расчетам онлайн калькулятором

Виды обогревающих устройств – основные характеристики

До приобретения элементов отопительной системы необходимо не просто произвести их расчёт, а просчитать всю систему, чтобы отдельные её составляющие взаимно соответствовали по всем показателям. К таким элементам относятся:

котлы отеплительной сети;
радиаторы;
трубопроводы;
циркулярный насос, если таковой предусмотрен проектом;
бачок расширительный – в настоящее время используются, как правило, мембранные агрегаты.

Что нужно знать при выборе радиаторов

Приобретая батареи отопительной системы, нужно учесть такие параметры:

Выполнить расчёт количества секций радиаторов отопления, исходя из числа отапливаемых помещений в доме.
Максимально допустимое рабочее давление.
Мощность.
Конструктивные особенности, которые могут оказать влияние на порядок монтажа отопительной сети и необходимые для этого комплектующие изделия.

В настоящее время строительный рынок предлагает следующие основные виды теплообменников для отопительных систем.

Чугунные

К положительным сторонам этих изделий можно отнести презентабельный внешний вид и простоту ухода за ними.

Биметаллические

Такие устройства для передачи тепла объединяют в себе лучшие свойства стальных и алюминиевых изделий. Их внутренняя часть в местах контакта с теплоносителем, изготавливается из нержавеющей стали. Это предопределяет длительный срок устройства, поскольку основной материал устойчив к агрессивным средствам и не склонен адсорбировать элементы ржавчины. Наружная же часть проявляет свои лучшие качества, соответствующие материалу изготовления. Она имеет презентабельный внешний вид, легко поддаётся уходу и чистке.

Поскольку внутренняя часть из нержавеющей стали изготавливается из тонкостенного металла, её низкая теплопроводность не сказывается на работе прибора отрицательно.

Медные теплообменники

Применение этого материала для изготовления устройств теплопередачи в схемах отопления известно давно. Но настоящий ренессанс такие изделия получили только в последнее время. Дело в том, что для систем обогрева применяется только чистая рафинированная медь, а сейчас её получение обеспечивается сравнительно недорогими технологическими методами.

Достаточно сказать, что при одинаковых характеристиках, медный радиатор весит в разы меньше, а теплопередача от него в разы выше.

Это способствует значительному снижению затрат на энергоресурсы для отопления зданий жилого и промышленного назначения.

Медь имеет достаточно высокие показатели механической прочности, что позволяет использовать трубы из неё при температуре до 150 градусов при давлении в 16 атмосфер.

Кроме того, отопительные системы из меди имеют презентабельный внешний вид.

Методика расчёта радиаторов отопления по площади

Комфортное проживание в любом жилом пространстве обеспечивается оптимально настроенной системой обогрева. Формирование её невозможно без знания современных способов формирования отопительных систем, что включает в себя владение методиками расчёта радиаторов отопления.

Нужно заметить, что теплотехнические расчёты в строительстве являются самыми сложными. Можно с уверенностью сказать, что подробный и достоверный просчёт под силу выполнить только специалистам высочайшей квалификации или специализированным организациям.

Основа расчёта радиаторов опирается на учёте потерь тепла в помещении, которые необходимо восполнять в процессе жизнедеятельности теплоотдачей отопительной системы. Тем не менее, допуская переделённые упрощения, можно получить близкий к достоверному результат самостоятельно.

Подбор мощности отопления

При подборе схемы обогрева для небольшого частного дома именно этот показатель и является определяющим.

Для расчёта секций биметаллических радиаторов отопления по площади, нужно определить следующие параметры:

величина необходимой компенсации тепловых потерь;
общая площадь отапливаемого помещения.

В строительной практике принято использовать первый показатель в приведённом виде как 1 кВт мощности на 10 квадратных метров, т.е. 100 Вт/м 2 . Таким образом, соотношением для вычисления будет следующее выражение:

N = S x 100 x 1,45,

где S – общая площадь отапливаемого помещения, 1,45 –коэффициент возможных тепловых потерь.

Если рассмотреть на конкретном примере расчёта мощности отопления для комнаты 4х5 метров, это будет выглядеть следующим образом:

5 х 4 = 20 (м 2);
20 х 100 = 2000 (Вт);
2000 х 1,4 = 2900 (Вт).

Типовым местом для установки радиатора является пространство под окном, поэтому используем два радиатора одинаковой мощности в 1450 Вт. На этот показатель можно влиять, добавлением или уменьшением количества секций, устанавливаемых в батарею. При этом следует учитывать, что мощность одной из них составляет:

для биметаллических высотой 50 сантиметров – 180 ватт;
для чугунных радиаторов – 130 ватт.

Следовательно, установить понадобится: биметаллических – 1450: 180 = 8 х2 = 16 секций; чугунных: 1450: 130 = 11.

При использовании стекло пакетов потери тепла на окнах можно уменьшить примерно на 25%.

Расчёт секций биметаллических радиаторов отопления по площади даёт чёткое первичное представление об их необходимом количестве.

Учёт особенностей помещения

Технические характеристики различных видов радиаторов неодинаковы. Специалисты-теплотехники рекомендуют использовать радиаторы из чугуна в частных домах, для квартиры более подходят биметаллические или алюминиевые изделия.

Расчёт размера секций учитывает не только квадратуру, но и вероятные тепловые потери, происходящие через окна, двери, стены, перекрытия и полы, а также по вентиляционным каналам. Для каждого вида непроизводительных расходов тепла применяются свои коэффициенты, обозначаемые буквой Q.

В расчёт тепловых потерь необходимо включать такие параметры:

Разница температур снаружи и внутри помещения, обозначаемая как DT.
Площадь дверей и окон и других подобных конструкций – S.
Толщина перегородок или стен – V.
Величина теплопроводности стен, зависящая от характера материала и применяемых утепляющих материалов – Y.

Соотношение для расчёта выглядит таким образом:

Q = S x DT / R слоя,

где R = V: Y.

Все просчитанные коэффициенты нужно суммировать, а при наличии вентиляционных шахт, полученный показатель увеличивается на величину до 40%.

Результат делится на площадь дома и прибавляется к показателю предполагаемой мощности батарей отопления.

В зависимости от расположения комнат в пространстве, вводятся дополнительные коэффициенты, для вертикалей, обращённых к северу, северо-востоку и северо-западу. Он составляет 10%, а для обращённых на юго-восток и юго-запад – 5%. Для южного направления поправка не применяется. Для углового помещения с двумя стенами, выходящими наружу, добавочный коэффициент принимаемся равным 5% .

Если высота стены составляет более 4-х метров, вводится добавочный коэффициент 2%. Снижение параметров тепловых потерь можно получить, утепляя потолок со стороны чердака и кровельный пирог.

Влияние других приборов отопительной системы

Расчёт радиаторов отопления является первым звеном в цепочке подобных действий в отношении всей отопительной системы в целом. В частности, его результат напрямую влияет на подбор мощности котла отопления.

Кроме того, на баланс отопления в помещении оказывает влияние тепловыделение трубной разводки.

Учитывая множество факторов, оказывающих влияние на работу системы отопления, разработаны специальные калькуляторы, позволяющие оперативно и с достаточной точностью произвести расчёт количества радиаторов отопления исходя из площади обогреваемого помещения. Таких программ разработано множество, и все они работают по разным алгоритмам. Но их результатам вполне можно доверять.

Расчёт радиаторов отопления на квадратный метр калькулятором разработанным для нашего сайта, в значительной степени сократит время на выполнение вспомогательных операций при достаточной точности результата по тепловой мощности.

Эффективность отопительной системы зависит от многих факторов. Но, как понятно из приведённой выше информации, затраты на отопление можно оптимизировать, обратив внимание на следующие факторы:

Установлено, что основные потери тепловой энергии происходят в верхней части дома и составляю от 25-30% при неутеплённой кровле.
Значительны также потери при недостаточно утеплённом перекрытии.
Имеет значение материал, из которого изготовлены стены. Будучи установлены из бетонных блоков или литых стен, ограждающие конструкции быстро теряют тепло во внешнее пространство, что требует дополнительных затрат на их прогрев и поддержание в таком состоянии длительное время.
Особое значение имеет утепление пола. Будучи постоянно холодным, он создаёт некомфортные условия для проживания и создаёт массу неудобств. Кроме того, тёплый пол в значительной мере снижает температуру основного контура отопления, что позволяет экономить топливные ресурсы. Но следует помнить, что температура поверхности тёплого пола не должна превышать 30 градусов. В противном случае возникают восходящие конвекционные потоки, поднимающие пыль с пола, которая вредна для человека.

Таким образом после прочтения данной статьи вы сможете самостоятельно рассчитать требуемое количество секций для радиаторов с помощью формул и проверить правильность полученной информации с помощью калькулятора.
