При проектировании систем отопления обязательным мероприятием является проведение расчётов мощности отопительных приборов. Полученный результат в большей степени влияет на выбор того или иного оборудования – радиаторов отопления и нагревательных котлов (если проект выполняется для частных домов, не подключенных к центральным системам отопления).

Наибольшей популярностью в данный момент пользуются батареи, выполненные в виде соединённых между собой секций. В данной статье речь как раз и пойдёт о том, как рассчитать количество секций радиатора.

Способы расчета количества секций батареи

Для того чтобы выполнить расчет количества секций радиаторов отопления, можно воспользоваться тремя основными способами. Первые два – достаточно лёгкие, но они дают лишь приблизительный результат, который подходит для типовых помещений многоэтажных домов. Сюда относится расчет секций радиаторов по площади помещения или по его объёму. Т.е. в этом случае достаточно узнать нужный параметр (площадь или объём) помещения и вставить его в соответствующую формулу для вычисления.

Третий способ предполагает использование для расчётов множества различных коэффициентов, определяющих теплопотери помещения. Сюда относятся размеры и тип окон, этаж, тип утепления стен, высота потолков и другие критерии, влияющие на теплопотери. Потеря тепла может также происходить и по различным причинам, связанными с ошибками и недочётами при строительстве дома. Например, внутри стен имеется полость, слой утеплителя имеет трещины, брак в строительном материале и т.д. Таким образом, поиск всех причин утечки тепла – одно из обязательных условий для выполнения точного расчёта. Для этого используются тепловизоры, отображающие на мониторе места утечки тепла из помещения.

Всё это делается для того, чтобы подобрать такую мощность радиаторов, которая компенсирует суммарное значение теплопотерь. Рассмотрим каждый способ расчёта секций батарей по отдельности и приведём для каждого из них наглядный пример.

Расчет количества секций радиаторов отопления по объему помещения калькулятор. Количество секций радиатора

Секция (радиатора отопления) - наименьший конструктивный элемент батареи радиатора отопления.

Обычно представляет собой полую литую из чугуна или алюминия двутрубчатую конструкцию, оребрённую для улучшения термопереноса способами излучения и конвекции.

Секции радиатора отопления соединяются между собой в батареи при помощи радиаторных ниппелей, подвод и отвод теплоносителя (пара или горячей воды) производится через ввёрнутые муфты, лишние (неиспользуемые) отверстия заглушаются резьбовыми заглушками в которых иногда вворачивается кран для дренажа воздуха из системы отопления. Окраска собранной батареи производится, как правило, после сборки.

Калькулятор количества секций в радиаторов отопления

Мощьность 1 секции (Вт)

Длина помещения

Ширина помещения

Теплоизоляция стен

Качественная современная изоляция Кирпич (в 2 кирпича) или утеплитель Плохая изоляция

Онлайн калькулятор для расчета необходимого количества секций радиатора для отопления заданного помещения с известной теплоотдачей

Формула расчета количества секций радиатора

N = S/t*100*w*h*r

• N - количество секций радиатора;
• S - площадь комнаты;
• t - количество тепла для обогрева комнаты;

Необходимое количество для обогрева комнаты (t) рассчитывается умножением площади комнаты на 100 Вт. То есть для обогрева комнаты 18 м 2 , необходимо тепла 18*100=1800 Вт или 1.8 кВт

Синонимы: радиатор, отопление, тепло, батарея, sections of the radiator, radiator.

Расчет количества секций чугунных радиаторов отопления по объему помещения. Как рассчитать количество радиаторов

Расчет количества радиаторов отопления можно сделать тремя способами:

1. Определение необходимой системы отопления исходя из площади отапливаемого помещения.
2. Расчет нужных секций радиатора исходя из объема помещения.
3. Наиболее сложный, но в тоже время самый точный метод расчета, который учитывает максимальное число факторов, влияющих на создание комфортной температуры в помещении.

Прежде чем остановиться на вышеприведенных способах расчета, нельзя обойти вниманием и сами радиаторы. Их способность передать тепловую энергию носителя окружающей среде, а также мощность, зависят от материала, из которого они изготовлены. Кроме того, радиаторы отличаются по стойкости (способности противостоять коррозии), имеют разное максимально допустимое рабочее давление и массу.

Так как батарея состоит из набора секций, необходимо учитывать виды материалов, из которых изготавливают радиаторы, знать их положительные и отрицательные качества. От выбранного материала будет зависеть, сколько секций батареи потребуется установить. Сейчас можно выделить 4 вида радиаторов отопления, представленных на рынке. Это чугунные, алюминиевые, стальные и биметаллические конструкции.

Чугунные радиаторы прекрасно аккумулируют тепло, выдерживают высокое давление и не имеют ограничений по виду теплоносителя. Но при этом они отличаются большим весом и требуют особого внимания к крепежу. Стальные радиаторы имеют меньшую массу по сравнению с чугуном, работают на любом давлении и являются самым бюджетным вариантом, но коэффициент теплоотдачи у них ниже, чем у всех остальных батарей.

Алюминиевые радиаторы прекрасно отдают тепло, они легкие, имеют приемлемую цену, но плохо переносят высокое давление отопительной сети. Биметаллические радиаторы взяли лучшее от стальных и алюминиевых радиаторов, но цену имеют самую высокую среди представленных вариантов.

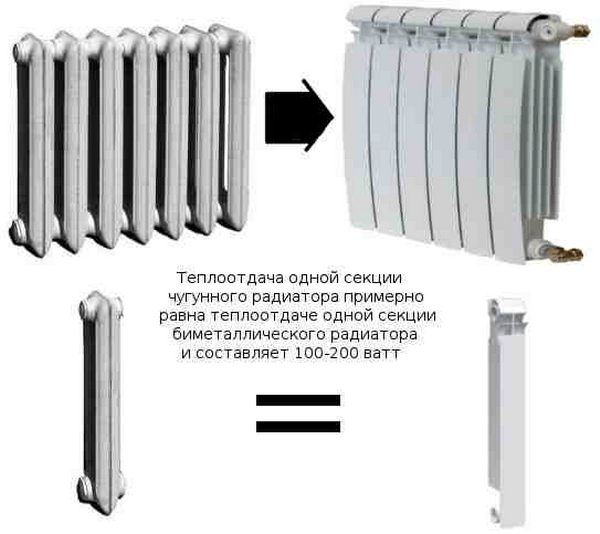

Считается, что мощность одной секции чугунной батареи равна 145 Вт, алюминиевой – 190 Вт, биметаллической – 185 Вт и стальной – 85 Вт.

Большое значение имеет способ, при помощи которого конструкция подключена к отопительной сети. Расчет мощности радиаторов отопления напрямую зависит от способов подачи и отвода теплоносителя, и этот фактор тоже влияет на количество секций радиатора отопления, необходимых для нормального обогрева заданного помещения.

Видео Расчет радиаторов отопления Часть 1

Простой расчет не учитывают много факторов. В итоге получаются искривленные данные. Тогда одни комнаты остаются холодными, вторые – слишком жаркими. Температуру можно контролировать с помощью запорных вентелей, но лучше заранее все точно посчитать, чтобы использовать нужное количество материалов.

Для точного расчета используют понижающие и повышающие тепловые коэффициенты. Сначала следует обратить внимание на окна. Для одинарного остекления используется коэффициент 1,7. Для двойных окон не нужен коэффициент. Для тройных показатель составляет 0,85.

Если окна одинарные, а теплоизоляции нет, то потери тепла будут достаточно крупными.

При расчетах учитывают соотношение площади полов и окон. Идеальное соотношение составляет 30%. Тогда применяют коэффициент 1. При повышении соотношения на 10% коэффициент повышается на 0,1.

Коэффициенты для разной высоты потолков:

• Если потолок ниже 2,7 м, коэффициент не нужен;
• При показателях от 2,7 до 3,5 м используют коэффициент 1,1;
• Когда высота составляет 3,5-4,5 м, потребуется коэффициент 1,2.

При наличии чердаков или верхних этажей также применяет определенные коэффициенты. При теплом чердаке применяют показатель 0,9, жилой комнате – 0,8. Для неотапливаемых чердаков берут 1.

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат - необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне - там хватает дополнительных источников тепла, а в большую - лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП - ориентировочный. Для точного результата нужно внести корректировки.

Расчет количества секций радиаторов отопления по площади калькулятор. Подбор мощности отопления

При подборе схемы обогрева для небольшого частного дома именно этот показатель и является определяющим.

Для расчёта секций биметаллических радиаторов отопления по площади, нужно определить следующие параметры:

• величина необходимой компенсации тепловых потерь;
• общая площадь отапливаемого помещения.

В строительной практике принято использовать первый показатель в приведённом виде как 1 кВт мощности на 10 квадратных метров, т.е. 100 Вт/м 2 . Таким образом, соотношением для вычисления будет следующее выражение:

N = S x 100 x 1,45,

где S – общая площадь отапливаемого помещения, 1,45 –коэффициент возможных тепловых потерь.

Если рассмотреть на конкретном примере расчёта мощности отопления для комнаты 4х5 метров, это будет выглядеть следующим образом:

1. 5 х 4 = 20 (м 2);

Типовым местом для установки радиатора является пространство под окном, поэтому используем два радиатора одинаковой мощности в 1450 Вт. На этот показатель можно влиять, добавлением или уменьшением количества секций, устанавливаемых в батарею. При этом следует учитывать, что мощность одной из них составляет:

• для биметаллических высотой 50 сантиметров – 180 ватт;
• для чугунных радиаторов – 130 ватт.

Следовательно, установить понадобится: биметаллических – 1450: 180 = 8 х2 = 16 секций; чугунных: 1450: 130 = 11.

При использовании стекло пакетов потери тепла на окнах можно уменьшить примерно на 25%.

Расчёт секций биметаллических радиаторов отопления по площади даёт чёткое первичное представление об их необходимом количестве.

Чтобы определить объем комнаты, придется использовать такие показатели, как высота потолка, ширина и длина. Умножив все параметры и получив объем, его следует умножить на показатель мощности, определенный СНиП в размере 41 Вт.

Например, площадь помещения (ширина х длину) 16 м2, а высота потолка 2.7 м, что дает объем (16х2.7), равный 43 м3.

Для определения мощности радиатора следует объем умножить на показатель мощности:

После этого полученный результат так же делится на мощность одой секции радиатора. Например, она равна 160 Вт, значит, для помещения объемом 43 м3 потребуется 11 секций (1771: 160).

И такой расчет биметаллических радиаторов отопления на квадратный метр так же не будет точным. Чтобы удостовериться, сколько на самом деле потребуется секций в батарее, нужно произвести расчеты по более сложной, но точной формуле, которая учитывает все нюансы, вплоть до температуры воздуха за окном.

Данная формула выглядит следующим образом:

S х 100 х k1 х k2 х k3 х k4 х k5 х k6 * k7 = мощность радиатора, где K, это параметры теплопотерь:

k1 – тип остекления;

k2 – качество утепления стен;

k3 – размер окна;

k4 – температура на улице;

k5 – наружные стены;

k6 – это помещение над комнатой;

k7 – высота потолка.

Если не полениться, и вычислить все эти параметры, то можно получить реальное количество секций биметаллического радиатора на 1 м2.

Сделать подобные расчеты несложно, и даже приблизительный показатель – это лучше, чем покупать батарею на «авось».

Биметаллические радиаторы – это дорогая и качественная продукция, поэтому перед покупкой и установкой следует с должным вниманием ознакомиться не только с такими параметрами, как тепловая мощность и устойчивость к высоким давлениям, но и с их устройством.

У каждого производителя есть свои привлекательные «фишки» для клиентов. Нельзя покупать батареи только ради акций. Качественный расчет тепловой мощности биметаллического радиатора обеспечит комнату теплом на ближайшие 20 - 30 лет, что намного привлекательнее, чем одноразовая скидка.

Таблица расчета требуемого количества секций в зависимости от площади отапливаемого помещения и мощности одной секции.

Расчет количества секций батарей отопления с помощью калькулятора дает неплохие результаты. Приведем простейший пример для обогрева помещения площадью 10 кв. м - если помещение не угловое и в нем установлены двойные стеклопакеты, требуемая тепловая мощность составит 1000 Вт. Если мы хотим установить алюминиевые батареи с теплоотдачей 180 Вт, нам понадобятся 6 секций – просто делим полученную мощность на теплоотдачу одной секции.

Соответственно, если вы купите радиаторы с теплоотдачей одной секции 200 Вт, то количество секций составит 5 шт. В помещении будут высокие потолки до 3,5 м? Тогда количество секций возрастет до 6 шт. В комнате две внешние стены (угловая комната)? В этом случае нужно добавить еще одну секцию.

Также нужно учитывать запас по тепловой мощности на случай слишком холодной зимы – он составляет 10-20% от расчетной.

Узнать информацию о теплоотдаче батарей можно из их паспортных данных. Например, расчет количества секций алюминиевых радиаторов отопления ведется из расчета теплоотдачи одной секции. То же самое относится к биметаллическим радиаторам (и чугунным, хоть они и неразборные). При использовании стальных радиаторов берется паспортная мощность всего прибора (мы приводили примеры выше).

Расчет радиаторов отопления в частном доме. Расчет количества радиаторов в частном доме

Если для квартир можно брать усредненные параметры потребляемого тепла, так как они рассчитаны на стандартные габариты комнаты, то в частном строительстве это неправильно. Ведь многие владельцы строят свои дома с высотой потолков, превышающей 2,8 метра, к тому же практически все помещения частного владения получаются угловыми, поэтому для их обогрева потребуется больше мощности.В таком случае расчеты, основанные на учете площади помещения, не подходят: нужно применять формулу с учетом объема комнаты и делать корректировку, применяя коэффициенты уменьшения или увеличения теплоотдачи.Значения коэффициентов следующие:

• 0,2 – на этот показатель умножается полученное конечное число мощности, если в доме установлены многокамерные пластиковые стеклопакеты.
• 1,15 – если установленный в доме котел работает на пределе своей мощности. В этом случае каждые 10 градусов нагреваемого теплоносителя понижают мощность радиаторов на 15%.
• 1,8 – коэффициент увеличения, который нужно применить, если комната угловая, и в ней присутствует более одного окна.

Для расчета мощности радиаторов в частном доме применяется следующая формула:

Р = V х 41, где

• V – объем помещения;
• 41 – усредненная мощность, необходимая для обогрева 1 кв. м частного дома.

Пример расчета Если имеется комната в 20 кв. м (4х5 м – длина стен) с высотой потолков 3 метра, то ее объем легко рассчитать:20 х 3 = 60 ВтПолученное значение умножается на принятую по нормам мощность:60 х 41 = 2460 Вт – столько требуется тепла, чтобы отопить рассматриваемую площадь.Расчет количества радиаторов сводится к следующему (если учесть, что одна секция радиатора в среднем выделяет 160 Вт, а точные их данные зависят от материала, из которого изготовлены батареи):2460 / 160 = 15,4 штукиПримем, что всего нужно 16 секций, то есть нужно приобрести 4 радиатора по 4 секции на каждую стену или 2 по 8 секций. При этом не нужно забывать о коэффициентах корректировки.

Виды стальных радиаторов отопления

Рассмотрим стальные радиаторы панельного типа, которые различаются по габаритам и степени мощности. Устройства могут состоять из одной, двух или трех панелей. Другой важный элемент конструкции – оребрение (гофрированные металлические пластины). Чтобы получить определенные показатели тепловой отдачи, в конструкции устройств используется несколько комбинаций панелей и оребрения. Перед выбором наиболее подходящего устройства для качественного отопления помещения, необходимо ознакомиться с каждой разновидностью.

Основные типы стальных радиаторов

Стальные панельные батареи представлены следующими типами:

• Тип 10. Здесь устройство оснащено только одной панелью. Такие радиаторы имеют легкий вес и самую низкую мощность.

Стальные радиаторы отопления тип 10

• Тип 11. Состоят из одной панели и пластины оребрения. Батареи обладают чуть большим весом и габаритами, чем предыдущий тип, отличаются повышенными параметрами тепловой мощности.

Стальной панельный радиатор типа 11

• Тип 21. В конструкции радиатора две панели, между которыми располагается гофрированная металлическая пластина.
• Тип 22. Батарея состоит из двух панелей, а также двух пластин оребрения. По размерам устройство схоже с радиаторами 21-го типа, однако, по сравнению с ними, обладают большей тепловой мощностью.

Стальной панельный радиатор типа 22

• Тип 33. Конструкция состоит из трех панелей. Данный класс – самый мощный по тепловой отдаче и самый большой по размерам. В его конструкции к трем панелям присоединены 3 пластины оребрения (отсюда и цифровое обозначение типа - 33).

Стальной панельный радиатор типа 33

Каждый из представленных типов может различаться по длине прибора и его высоте. На основании этих показателей и формируется тепловая мощность устройства. Самостоятельно рассчитать данный параметр невозможно. Однако каждая модель панельного радиатора проходит соответствующие испытания производителем, поэтому все результаты заносятся в специальные таблицы. По ним очень удобно подобрать подходящую батарею для отопления различных типов помещений.

Расчетом радиаторов отопления принято называть определение оптимальной мощности обогревательного прибора, необходимой для создания теплового комфорта в пределах жилой комнаты или всей квартиры и выбора соответствующего секционного радиатора как основного функционального элемента нынешних систем отопления.

Расчет мощности радиаторов с помощью калькулятора

Для ориентировочных расчетов достаточно применение несложных алгоритмов, называемых калькулятором расчета радиаторов или батарей отопления. С их помощью даже не специалистам удается подобрать необходимое количество радиаторных секций для обеспечения в своем доме комфортного микроклимата.

Цель расчетов

Нормативная документация по отоплению (СНиП 2.04.05-91, СНиП 3.05-01-85), строительной климатологии (СП 131.13330.2012) и тепловой защите зданий (СНиП 23-02-2003) требует от отопительной аппаратуры жилого дома выполнения следующих условий:

• Обеспечение полной компенсации тепловых потерь жилища в холодное время;
• Поддержание в помещениях частного жилища или здания общественного назначения номинальных температур, регламентированных санитарными и строительными нормами. В частности, для ванной комнаты требуется обеспечение температуры в пределах 25 градусов Ц, а для жилой – значительно ниже, всего лишь 18 градусов Ц.

Понятие теплого комфорта следует трактовать не только в качестве плюсовой температуры произвольного значения, но и как максимально допустимую величину. Нет смысла монтировать батареи с двумя десятками секций для обогрева небольшой по площади детской спальни, если ради свежего воздуха (чересчур нагретые радиаторы «сжигают» кислород вокруг себя) приходится открывать форточку.

Батарея отопления, собранная с излишним количеством секций

С помощью калькулятора расчета отопительной системы определяется тепловая мощность радиатора для эффективного отопления жилой площади или подсобного помещения в установленном температурном диапазоне, после чего корректируется формат радиатора.

Методика расчета по площади

Алгоритм расчета радиаторов отопления по площади заключается в сопоставления тепловой мощности прибора (указывается производителем в паспорте изделия) и площади помещения, в котором планируется монтаж отопления. При постановке задачи, как рассчитать количество радиаторов отопления, сначала определяется количество тепла, которое нужно получить от отопительных приборов для обогрева жилья в соответствии с санитарными нормативами. Для этого теплотехниками введен так называемый показатель мощности отопления, приходящийся на квадратный или кубический метр в объеме помещения. Его усредненные значения определены для нескольких климатических регионов, в частности:

• регионы с умеренным климатом (Москва и Моск. область) – от 50 до 100 Вт/кв. м;
• районы Урала и Сибири – до 150 Вт/кв. м;
• для районов Севера – необходимо уже от 150 до 200 Вт/кв. м.

Проведение расчета мощности радиаторов отопления с использованием показателя площади рекомендуется только для стандартных помещений с высотой потолка не более 2,7-3,0 метра. При превышении стандартных параметров высоты необходимо переходить на методику калькулятора расчетов батарей по объему, в которой для определения числа секций радиатора вводится понятие количества тепловой энергии на обогрев одного кубометра помещения жилого дома. Для панельного дома усредненный показатель принимается равным 40-41 Вт/куб. метр.

Последовательность теплотехнических расчетов отопления частного жилища через площадь обогреваемого помещения следующая:

1. Определяется расчетная площадь комнаты S, выраженная в кв. метрах;
2. Полученная величина площади S умножается на показатель мощности отопления, принятый для данного климатического региона. Для упрощения расчетов его часто принимают равным 100 Вт на квадратный метр. В результате перемножения S на 100 Вт/кв. метр получается количество тепла Q пом, потребное для обогрева помещения;
3. Полученное значение Q пом необходимо разделить на показатель мощности радиатора (теплоотдачу) Q рад.

Для каждого типа батареи производителем декларируется паспортное значение Q рад, зависящее от материала изготовления и размера секций.

1. Определяется потребное количество секций радиатора по формуле:

N= Q пом / Q рад. Полученный результат округляется в сторону увеличения.

Параметры теплоотдачи радиаторов

На рынке секционных батарей для отопления жилого дома широко представлены изделия из чугуна, стали, алюминия и биметаллические модели. В таблице представлены показатели теплоотдачи наиболее популярных секционных обогревателей.

Значения параметров теплоотдачи современных секционных радиаторов

Модель радиатора, материал изготовления	Теплоотдача, Вт
Чугунный М-140 (проверенная десятилетиями «гармошка»)	155
Viadrus KALOR 500/70?	110
Viadrus KALOR 500/130?	191
Стальные радиаторы Kermi	до 13173
Стальные радиаторы Arbonia	до 2805
Биметаллический РИФАР Base	204
РИФАР Alp	171
Алюминиевый Royal Termo Optimal	195
RoyalTermo Evolution	205
Биметаллический RoyalTermo BiLiner	171

Сравнивая табличные показатели чугунных и биметаллических батарей, которые наиболее адаптированы под параметры центрального отопления, нетрудно отметить их тождественность, которая облегчает расчеты при выборе способа обогрева жилого дома.

Тождественность чугунных и биметаллических батарей при расчете мощности

Паспортные значения отопительных приборов указываются для температуры 70-90 градусов Ц. В системах центрального отопления теплоноситель редко нагревается выше 60-80 градусов Ц, поэтому теплоотдача, например, чугунной «гармошки» в комнате высотой 2,7 метра не превышает 60 Вт.

Уточняющие коэффициенты

Для уточняющей корректировки калькулятора определения числа секций для обогрева комнаты в упрощенную формулу N= Q пом / Q рад вводятся поправочные коэффициенты, учитывающие различные факторы, влияющие на теплообмен внутри частного жилища. Тогда значение Q пом определяется по уточненной формуле:

Q пом = S*100*К 1 * К 2 *К 3 *К 4 * К 5 *К 6 .

В этой формуле поправочные коэффициенты учитывают следующие факторы:

• К 1 – для учета способа остекления окон. Для обычного остекления К 1 =1,27, для двойного стеклопакета К 1 =1,0, для тройного К 1 =0,85;
• К 2 учитывает отклонение высоты потолка от стандартного размера 2,7 метра. К 2 определяется делением размера высоты на 2,7 м. Например, для комнаты высотой 3 метра коэффициент К 2 =З,0/2,7=1,11;
• К 3 корректирует теплоотдачу в зависимости от места установки радиаторных секций.

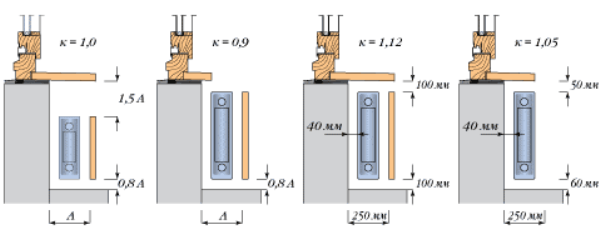

Значения поправочного коэффициента К3 в зависимости от схемы установки батареи

• К 4 соотносит расположение наружных стен с интенсивностью теплоотдачи. Если наружная стена всего одна, то К=1,1. Для угловой комнаты уже две наружных стены, соответственно, К=1,2. Для обособленного помещения с четырьмя наружными стенами К=1,4.
• К 5 необходим для корректировки в случае наличия помещения над расчетной комнатой: если имеется сверху холодный чердак, то К=1, для обогреваемого чердака К=0,9 и для отапливаемого помещения сверху К=0,8;
• К 6 вносит коррективы по соотношению площадей окон и пола. Если площадь окон всего лишь 10% от площади пола, то К=0,8. Для окон витражного типа площадью до 40% от площади пола К=1,2.

Радиаторная система отопления. Видео

Как устроена радиаторная система отопления, рассказывает видео ниже.

Формулы позволяют получать результат разной степени точности, поскольку учитывают различное количество параметров.

Средние стандартные значения мощности секции радиаторов из разных материалов:

• Стальные – 110-150- Вт
• Чугунные – 160 Вт;
• Биметаллические – 180 Вт;
• Алюминиевые – 200 Вт.

Количество самих приборов обычно соответствует количеству окон в помещении, возможна установка дополнительных радиаторов на глухие холодные стены.

Расчет по площади помещения

Все расчеты необходимой мощности отопительных приборов основаны на строительных нормах, принятых на сегодняшний день:

Для отопления жилого помещения площадью 10 квадратных метров, при высоте потолка до 3 метров требуется тепловая мощность в 1 кВт.

Например, площадь комнаты 25 метров, 25 умножаем на 100 (Вт). Получается 2500 Вт, или 2,5 кВт.

Стальной радиатор обладает небольшой мощностью

Полученную величину делим на мощность одной секции выбранной модели радиатора, допустим она равна 150 Вт.

Таким образом, 2500 / 150, получается 16,7. Результат округляется в большую сторону, поэтому 17. Значит для отопления такой комнаты потребуется 17 секций радиатора.

Округление можно произвести в меньшую сторону, если речь идет о помещениях с маленькими тепло потерями или дополнительными источниками тепла, например кухня.

Это очень грубый и округленный расчет, поскольку здесь не учитываются никакие дополнительные параметры:

• Толщина и материал стен здания;
• Тип утеплителя и толщина его слоя;
• Количество наружных стен в помещении;
• Количество окон в помещении;
• Наличие и тип стеклопакетов;
• Климатическая зона, диапазон температур.

Учет дополнительных параметров

• К результату следует прибавить 20%, если в комнате есть балкон или эркерное окно;
• Если в комнате два полноценных оконных проема или две наружные стены(угловое расположение), то к этой полученной величине следует прибавить 30%.
• Если планируется монтаж декоративных экранов для радиаторов или загородок, прибавляют еще 10-15%.
• Установленные качественные стеклопакеты позволят отнять от итога 10-15%.
• Понижение температуры теплоносителя на 10 градусов (норма +70) потребует увеличения количества секций или мощности радиатора на 18%.
• Особенности системы отопления – если теплоноситель подается через нижнее отверстие, а выходит через верхнее, то радиатор недодает около 7-10% мощности.
• Для того, чтобы сделать некоторый запас мощности, на случай нетипичного похолодания и проч. принято добавлять к итоговому результату 15%.

Коэффициенты климатических регионов

• Для средней полосы России коэффициент не используется (он принят за 1).
• Для северных и восточных регионов применяют коэффициент 1,6.
• Южные регионы 0,7- 0,9, в зависимости от минимальных и среднегодовых температур.

Таким образом, чтобы сделать поправку на климатическую зону, нужно полученный результат тепловой мощности умножить на необходимый коэффициент.

Получается: Площадь комнаты (длина * ширина) / 10 (кВт) * климатический коэффициент

Количество радиаторов

Количество радиаторов для помещения определяется исходя из полученного количества секций.

Радиаторы обычно устанавливаются около источников холодного воздуха

Предполагается установка под каждым оконным проемом, если есть протяженные холодные наружные стены, то на них также может потребоваться установка радиатора.

Например, если получен результат: требуется 16 секций, то если в комнате 2 одинаковых окна, возможна установка двух радиаторов по 8 секций. Если длина окон разная, пропорции размеров, соответственно, меняются.

Совет: на практике радиаторы более 10 секций в длину устанавливать на рекомендуется, поскольку эффективность крайних секций будет снижена.

Расчет по объему помещения

Расчет необходимой мощности отопительных приборов исходя из объема помещения дает более точные результаты, поскольку здесь принимается во внимание и высота потолков комнаты.

Этот способ расчета применяется для помещений с высокими потолками, нестандартных конфигураций и открытых жилых пространств, например залов со вторым светом.

Общий принцип вычислений схож с предыдущим.

По требованиям СНИП для нормального отопления 1 кубического метра жилого помещения требуется 41 Вт тепловой мощности прибора.

Таким образом, вычисляется объем комнаты (длина * ширина * высота), полученный результат умножаем на 41. Все величины берутся в метрах, результат в Вт. Для перевода в кВт делится на 1000.

Пример: 5 м (длина) * 4,5 м (ширина) * 2,75 м (высота потолка), получается объем помещения равен 61,9 кубических метров. Полученный объем умножается на норму: 61,9 * 41 = 2538 Вт или 2,5 кВт.

Количество секций рассчитывается, как и выше, путем деления на мощность одной секции радиатора, указанную в паспорте модели производителем. Т.е. если мощность одной секции равна 170 Вт, то 2538 / 170 получается 14,9, после округления, 15 секций.

Поправки

Чугунные батареи – классика на новый лад

Если расчет производится для квартир в современном многоэтажном доме с качественным утеплением и установленными стеклопакетами, то величина нормы мощности на 1 куб.метр равна 34 Вт.

В паспорте радиатора производитель может указывать максимальное и минимальное значение тепловой мощности на одну секцию, разница связана с температурой теплоносителя, циркулирующего в системе отопления. Для произведения корректных расчетов берется либо усредненное, либо минимальное значение.

Расчет для частного дома

Для расчета необходимой мощности отопительных приборов и количества радиаторов в частном доме или в нестандартном жилье (лофт, мансардные этажи и проч.) применяется еще более точный принцип вычислений.

В данном случае в формулу включаются дополнительные коэффициенты.

Учет сопутствующих технических факторов и индивидуальных параметров, свойственных конкретному помещению позволяет получить оптимальное значение величины необходимой тепловой мощности в конкретном случае.

В общем виде расчетная формула имеет вид:

КТ = 100Вт/кв.м. * П * К1 * К2 * К3 * К4 * К5 * К6 * К7

• КТ – количество тепла (вычисляемая величина);
• П – площадь помещения в метрах кв.;
• К1 – коэффициент типа остекления оконных проемов
  • Стандартное двойное стекло – 1,27
  • Двойной стеклопакет – 1,0
  • Тройной стеклопакет – 0,85
• К2 - коэффициент уровня теплоизоляции стен
  • Малая теплоизоляция - 1,27
  • Средняя теплоизоляция (увеличенная толщина или слой утеплителя) - 1,0;
  • Высокая степень теплоизоляции стен (двойной слой утеплителя) - 0,85.
• К3 - коэффициент, отражающий соотношение площадей окон и пола в комнате:
  • 50% - 1,2;
  • 40% - 1,1;
  • 30% - 1,0;
  • 20% - 0,9;
  • 10% - 0,8.
• К4 - коэффициент, учитывающий обычную температуру воздуха в самую холодную неделю в году:
  • -35 градусов - 1,5;
  • -25 градусов - 1,3;
  • -20 градусов - 1,1; д
  • -15 градусов - 0,9;
  • -10 градусов - 0,7.
• К5 - коэффициент, учитывающий количество наружных стен в помещении
  • одна стена- 1,1;
  • две стены- 1,2;
  • три стены- 1,3;
  • четыре стены- 1,4.
• К6 - поправка на высокое расположение помещения
  • Для холодного чердака - 1,0;
  • Для отапливаемого чердака - 0,9;
  • Отапливаемое жилое помещение на последних этажах - 0,8
• К7 - коэффициент, для учета высоты потолков в помещении:
  • Потолки 2,5 м - 1,0;
  • Потолки 3,0 м - 1,05;
  • Потолки 3,5 м - 1,1;
  • Потолки 4,0 м - 1,15;
  • Потолки 4,5 м - 1,2.

Расчет необходимого количества тепловой мощности, произведенный по данной формуле, позволяет определить точное количества тепла и для обогрева конкретного помещения. При делении полученной величины на мощность одной секции радиатора получается требуемое количество секций.

Каждый домовладелец знает, что очень важно произвести правильный расчет количества секций радиаторов отопления, калькулятор для этого давно разработан и с успехом используется застройщиками. Правильный подбор радиаторов отопления необходим потому, что при нехватке секций батареи постройка не будет прогреваться в период отопительного сезона; в случае избытка количества радиаторов на одну комнату расходы на прогрев неоправданно увеличатся. Ведь главная задача отопительной системы — обеспечение комфортных температурных условий в жилых домах в зимний период, а потому надо обязательно проводить расчет нужного числа секций отопительной системы.

Важен ли материал устройства?

Наибольшим спросом сегодня пользуются радиаторы:

• чугунные;
• стальные;
• алюминиевые;
• биметаллические (они производятся из сплава стали и алюминия).

Главное, что нужно знать, прежде чем рассчитать отопление, — это то, что материал батареи не играет никакой роли. Стальные радиаторы, алюминиевые или чугунные — не имеет значения. Необходимо знать показатель мощности устройства. Тепловая мощность равняется количеству тепла, которое отдается им в процессе охлаждения с температуры нагрева до 20°С. Таблица показателей тепловой мощности указывается производителем для каждой модели продукции. Рассмотрим подробно, как рассчитать количество радиаторов отопления по площади или объему помещения, используя простой калькулятор.

Определение числа ребер батарей по отапливаемой площади

Расчет отопления по площади помещения является ориентировочным. С его помощью можно рассчитать, батарея с каким числом секций подойдет на комнату с невысокими потолками (2,4-2,6 м). Строительные нормы предусматривают тепловую мощность в пределах 100 Вт на 1 кв. м. Зная это, проводим расчет радиаторов отопления для конкретного случая следующим образом: жилая площадь умножается на 100 Вт.

Например, необходимо провести вычисления для жилой площади в 15 кв. м:

15×100=1500 Вт=1,5 кВт.

Полученная цифра делится на теплоотдачу одной радиаторной секции. Данный показатель указывает производитель батареи. К примеру, теплоотдача одной секции равна 170 Вт, тогда в нашем примере необходимое число ребер будет равняться:

Округляем результат до целого числа и получаем 9. Как правило, результат округляется в большую сторону. Но, проводя вычисления для помещений с низкой теплопотерей (например, для кухни), округление можно делать в сторону уменьшения.

Стоит отметить, что данная цифра в 100 Вт подходит для вычисления в тех комнатах, в которых есть одно окно и одна стена, выходящая наружу. Если данный показатель рассчитывается для помещения с одним окном и парой наружных стен, следует оперировать цифрой 120 Вт на 1 кв. м. А если комната имеет 2 оконных проема и 2 наружные стены, в вычислениях используется показатель 130 Вт на квадратный метр.

Следует в обязательном порядке учитывать возможные потери тепла в каждом случае. Ясно, что угловую комнату или при наличии лоджии следует отапливать больше. При этом необходимо увеличивать на 20% показатель расчетной тепловой мощности. Это также необходимо делать в том случае, если элементы отопительной системы будут вмонтированы за экран или в нише.

Как проводить расчеты исходя из объема комнаты

Если расчет отопления производится для помещений с высокими потолками или нестандартной планировкой, для частного дома следует при вычислениях учитывать объем.

При этом производятся практически аналогичные математические операции, что и в предыдущем случае. Руководствуясь рекомендациями СНиП, чтобы обогреть в отопительный период 1 м³ комнаты, необходима тепловая мощность в количестве 41 Вт.

В первую очередь определяется необходимое количество тепла для прогрева помещения, а затем проводится расчет радиаторов отопления. Для вычисления объема помещения его площадь умножается на высоту потолков.

Полученную цифру нужно умножить на 41 Вт. Но это касается квартир и помещений в панельных домах. В современных постройках, оснащенных стеклопакетами и внешней теплоизоляцией, для вычисления используется тепловая мощность 34 Вт на 1 м³.

Пример. Проведем расчет батарей отопления на площадь комнаты 15 кв. м с высотой потолков 2,7 м. Вычисляем объем жилого помещения:

15×2,7=40,5 куб. м.

Тогда тепловая мощность будет равняться:

40,5×41=1660 Вт=16,6 кВт.

Определяем необходимое количество радиаторных ребер, разделив полученную цифру на показатель теплоотдачи одного ребра:

Полученную цифру округляем до 10. Получилось 10 секций.

Часто бывает, что производители завышают показатели теплоотдачи своих изделий, рассчитывая на максимальную температуру теплоносителя в системе. На практике соблюдение этого условия встречается редко, а потому при расчете количества секций батареи нужно использовать минимальные цифры теплоотдачи, указанные в паспорте продукции.

pikucha.ru

Расчет мощности радиатора отопления: калькулятор и материал батарей

Расчет радиаторов начинается с выбора самих отопительных устройств. Для батарей на батарейке этого не нужно, так как система электронная, но для стандартного отопления придется воспользоваться формулой или калькулятором. Отличают батареи за материалом изготовления. Каждый вариант обладает своей мощностью. Многое зависит от необходимого количества секций и габаритов отопительных приборов.

Виды радиаторов:

• Биметаллические;
• Алюминиевые;
• Стальные;
• Чугунные.

Для биметаллических радиаторов используют 2 вида металла: алюминий и сталь. Внутренняя основа создается из прочной стали. Наружная сторона выполнена из алюминия. Он обеспечивает хорошее увеличение теплообмена прибора. В итоге получается надежная система с хорошей мощностью. На теплоотдачу влияет межосевой интервал и определенная модель радиатора.

Мощность радиаторов Rifar составляет 204 Вт при межосевом интервале 50 см. Другие производители предоставляют изделия меньшей производительности.

Для алюминиевого радиатора тепловая мощность схожая с биметаллическими устройствами. Обычно этот показатель при межосевом расстоянии 50 см составляет 180-190 Вт. Более дорогие устройства имеют мощность до 210 Вт.

Алюминий часто используют, организовывая индивидуальный обогрев в частном доме. Дизайн устройств достаточно простой, но зато приборы отличаются отменной теплоотдачей. К гидроударам такие радиаторы не устойчивы, поэтому их нельзя применять для центрального отопления.

При расчете мощности биметаллического и алюминиевого радиатора учитывается показатель одной секции, так как приборы имеют монолитную конструкцию. Для стальных композиций расчет выполняется для всей батареи при определенных размерах. Выбор таких устройств следует осуществлять с учетом их рядности.

Измерение теплоотдачи чугунных радиаторов колеблется от 120 до 150 Вт. В некоторых случаях мощность может достигать 180 Вт. Чугун устойчив к коррозии и может работать при давлении 10 бар. Их можно использовать в любых строениях.

Минусы чугунных изделий:

• Тяжелые – 70 кг весят 10 секций с расстоянием в 50 см;
• Усложненная установка из-за тяжести;
• Долго прогревается и использует больше тепла.

При выборе, какую батарею покупать, учитывают мощность одной секции. Так определяют прибор с необходимым количеством отделений. При межосевом расстоянии 50 см мощность конструкции составляет 175 Вт. А при расстоянии 30 см показатель измеряется, как 120 Вт.

Калькулятор расчета радиаторов отопления по площади

Калькулятор регистров по площади представляет собой наиболее простой способ определить необходимое количество радиаторов на 1м2. Расчеты делаются на основе норм производимой мощности. Выделяют 2 основных предписания норм, учитывающие климатические особенности региона.

Основные нормы:

• Для умеренных климатов требуемая мощность составляет 60-100 Вт;
• Для северных регионов норма составляет 150-200 Вт.

Многих интересует, почему в нормах такой большой диапазон. Но мощность выбирается исходя из исходных параметров дома. Бетонные строения требуют максимальных показателей мощности. Кирпичные – средних, утепленные – низкие.

Все нормы учитываются со средней максимальной высотой пололка 2,7 м.

Для расчета секций потребуется умножить площадь на норму и поделить на теплоотдачу одной секции. В зависимости от модели радиатора учитывает мощность одной секции. Эту информацию можно найти в технических данных. Все достаточно просто и никаких особых сложностей не представляет.

Калькулятор простого расчета батарей отопления на площадь

Калькулятор является эффективным вариантом расчета. Для комнаты размеров 10 м кв потребуется 1 квт (1000 Вт). Но это при условии, что помещение не угловое и установленные двойные стеклопакеты. Чтобы узнать количество ребер панельных приборов, необходимо требуемую мощность поделить на теплоотдачу одной секции.

При этом учитывают высоту потолков. Если они выше 3,5 м, то потребуется увеличить количество секций на одну. А если помещение угловое, то добавляем плюс один отсек.

Берут в учет запас тепловой мощности. Это 10-20% от расчетного показателя. Это необходимо на случай сильных холодов.

Теплоотдача секций прописана в технических данных. Для алюминиевых и биметаллических батарей учитывают мощность одной секции. Для чугунных приборов берут за основу теплоотдачу всего радиатора.

Калькулятор точного расчета количества секций радиаторов отопления

Простой расчет не учитывают много факторов. В итоге получаются искривленные данные. Тогда одни комнаты остаются холодными, вторые – слишком жаркими. Температуру можно контролировать с помощью запорных вентелей, но лучше заранее все точно посчитать, чтобы использовать нужное количество материалов.

Для точного расчета используют понижающие и повышающие тепловые коэффициенты. Сначала следует обратить внимание на окна. Для одинарного остекления используется коэффициент 1,7. Для двойных окон не нужен коэффициент. Для тройных показатель составляет 0,85.

Если окна одинарные, а теплоизоляции нет, то потери тепла будут достаточно крупными.

При расчетах учитывают соотношение площади полов и окон. Идеальное соотношение составляет 30%. Тогда применяют коэффициент 1. При повышении соотношения на 10% коэффициент повышается на 0,1.

Коэффициенты для разной высоты потолков:

• Если потолок ниже 2,7 м, коэффициент не нужен;
• При показателях от 2,7 до 3,5 м используют коэффициент 1,1;
• Когда высота составляет 3,5-4,5 м, потребуется коэффициент 1,2.

При наличии чердаков или верхних этажей также применяет определенные коэффициенты. При теплом чердаке применяют показатель 0,9, жилой комнате – 0,8. Для неотапливаемых чердаков берут 1.

Калькулятора объема для расчета тепла на отопление помещения

Подобные расчеты используют для слишком высоких или слишком низких комнат. При этом рассчитывают по объему комнаты. Так на 1 м куб нужно 51 Вт мощности батареи. Формула расчета имеет такой вид: А=В*41

Расшифровка формулы:

• А - сколько нужно секций;
• В – объем помещения.

Для нахождения объема умножаем длину на высоту и ширину. Если батарея ее разделена на секции, то общая потребность разделяется на мощность целой батареи. Полученные расчеты принято округлять в большую сторону, так как компании нередко увеличивают мощность своего оборудования.

Как рассчитать количество секций радиаторов на комнату: погрешности

Тепловая мощность за формулами рассчитывается с учетом идеальных условий. В идеале температура теплоносителя на входе составляет 90 градусов, а на выходе – 70. Если в доме поддерживать температуру 20 градусов, то теплой напор системы будет составлять 70 градусов. Но при этом один из показателей обязательно будет отличаться.

Сначала потребуется рассчитать температурный напор системы. Берем исходные данные: температура на входе и выходе, в помещении. Дальше определяем дельту системы: потребуется рассчитать среднее арифметическое между показателя на входе и выходе, затем отнимают температуру в комнате.

Полученную дельту следует найти в таблице пересчета и умножить мощность на данный коэффициент. В итоге получает мощность одной секции. Таблица состоит всего из двух столбиков: дельта и коэффициент. Показатель получаем в ватт. Данная мощность используется при расчете количества батарей.

Особенности расчета отопления

Часто утверждается, что для 1 метр квадратный достаточно 100 Вт. Но данные показатели поверхностные. Они не учитывают множество факторов, о которых стоит знать.

Необходимые данные для расчета:

1. Площадь комнаты.
2. Количество внешних стен. Они холодят помещения.
3. Стороны света. Важно солнечная или затененная это сторона.
4. Зимняя роза ветров. Там, где в зимнее время достаточно ветряно, то комната будет холодной. Все данные учитывает калькулятор.
5. Климат региона – минимальные температуры. Достаточно взять средние показатели.
6. Кладка стен – сколько кирпичей использовалось, есть ли утепление.
7. Окна. Учитывают их площадь, утепления, тип.
8. Количество дверей. Стоит помнить, что они отнимают тепло и заносят холод.
9. Схема врезки батарей.

Кроме этого всегда берется во внимание мощность одной секции радиатора. Благодаря этому можно узнать, сколько радиаторов вешать в одну линию. Калькулятор значительно упрощает расчеты, так как многие данные являются неизменными.

homeli.ru

Для чего необходим точный расчет

Прежде чем осуществлять расчет количества секций радиаторов отопления, нелишним будет знать цель этой операции. Чаще всего это экономическая выгода и обеспечение необходимого уровня температуры в помещении.

Обеспечение комфортной температуры в доме

Обеспечение определенной постоянной температуры в помещении - наиболее очевидный ответ на вопрос, для чего необходим расчет количества секций радиаторов отопления. Температура в помещении будет зависеть не только от мощности батареи, но и от ряда других параметров:

• температуры теплоносителя в радиаторе;
• степени утепления дома;
• температуры за окном;
• типа радиаторов;
• площади помещения;
• высоты потолков.

При последующем рассмотрении формул расчета большая часть этих параметров будет в них фигурировать.

Экономия энергоносителя

Вне зависимости от типа энергоносителя, которым отапливается дом (газ, электричество или твердое топливо), его чрезмерный расход дает не только слишком высокую температуру в помещении, но и ведет к повышенным расходам. Поэтому расчет радиаторов отопления позволяет существенно сэкономить расходы на энергоносителе.

Простой способ расчета радиаторов по площади

В расчете мощности отопительного устройства и количества его секций могут принимать участие большое количество параметров. Расчет батарей отопления на площадь - самый простой способ, выполнить его способен даже человек без специального образования, не имеющий никакого отношения к теплотехнике.

Суть этого метода в том, что на 1 квадратный метр отапливаемой площади должно приходиться 100 Вт мощности отопительного устройства. В этом случае количество секций батареи будет рассчитываться по такому алгоритму: N= (S*100)/P, где S — площадь отапливаемого помещения, N - количество секций радиатора, P — мощность каждой секции.

Стоит отметить, что данная формула актуальна для типовых домов с высотой потолков 2,5 метра. Если отапливаемое помещение является угловым или в нем находится большое окно и балкон, то результат вычислений рекомендуется скорректировать на 20%.

Точные способы расчета радиаторов отопления

Если отапливаемое помещение не относится к типовому, то от усредненной формулы расчета радиаторов отопления лучше отказаться. Если высота потолков превышает 2,5 метра, то целесообразней использовать формулу расчета, которая зависит не от площади, а от объема отапливаемого помещения. Узнать объем помещения не составит труда - нужно только умножить его площадь на высоту. Строительные нормативы гласят, что на один кубометр отапливаемой площади должно приходиться 41 Вт мощность радиаторов.

Тогда формула расчета количества секций радиаторов выглядит следующим образом: N= S*H*41/P, где S — площадь помещения, H - высота помещения, N - количество секций радиатора, P - мощность одной секции.

Расчет количества секций радиатора отопления в частном доме должен учитывать качество остекления оконных проемов, степень утепления дома и другие параметры. В этом случае формула расчета выглядит следующим образом N=100*S*K1*K2*K3*K4*K5*K6*K7/ P, где:

• N - количество секций радиатора;
• S -площадь отапливаемого помещения;
• K1 - коэффициент остекления (для обычного окна равен 1,27; для стеклопакета с двумя стеклами - 1; для тройного - 0,87);
• K2 - коэффициент утепления дома, при плохой изоляции - равен 1,27; при удовлетворительной -1; при хорошей - 0,85;
• K3 -соотношение площади окон к площади пола (50% коэффициент равен 1,2; 40%- 1,1, 30% -1; 20% — 0,9; 10% — 0,8);
• K4 - температурный коэффициент, учитывающий среднюю температуру в помещении в самую холодную неделю (в 35 градусов, будет равен 1,5; при 25 - 1,3; при 20 - 1,1; при 15 градусах - 0,9; при 10 - 0,7);
• K5 - учет количества внешних стен (для комнаты с одной стеной коэффициент равен 1,1; для комнаты с двумя стенами - 1,2; с тремя - 1,3);
• K6 - коэффициент, учитывающий характер помещения этажом выше (для неотапливаемого чердака коэффициент равен единице, для отапливаемого подсобного помещения - 0,9; отапливаемой комнаты - 0,7);
• K7 — коэффициент, учитывающий высоту потолков (для стандартной высоты потолков в 2,5 м коэффициент равен единице; 3 метра - 1,05; 3,5 м - 1,1; 4 м - 1,15).

Любой из этих параметров, в котором вы неуверенны следует принимать за единицу, таким образом он исключается из расчета и считается стандартным.

Расчет количества радиаторов с помощью калькулятора

Для выполнения вычислений по любой из вышеприведенных формул понадобится немного времени и умения обращаться с цифрами. Если у вас нет склонности к точным наукам и свободного времени, то целесообразнее воспользоваться специально разработанным калькулятором.

Если было принято решение провести расчет отопления в частном доме калькулятор станет незаменимым помощником. В нем вы выбираете параметры вашего жилища, которые влияют мощность отопительного устройства, и программа автоматически применяет коэффициенты:

• площадь помещения;
• высота потолков;
• температура;
• остекление;
• количество внешних стен и другие факторы.

Вам остается только внести все эти параметры и в одно мгновение получить искомую цифру, чтобы рассчитать количество секций радиаторов отопления для вашей комнаты.

Стоит отметить, что калькулятор при вычислении использует те же самые алгоритмы и формулы, что были приведены выше, поэтому программное и самостоятельное вычисления нисколько не отличаются в качестве.

Итог

Рассчитайте количество секций радиаторов как можно точнее и учитывайте при этом как можно больше факторов и критериев. Это обеспечит максимальный уют в доме и минимальные расходы на энергоноситель.

vsadu.ru

Секция (радиатора отопления) - наименьший конструктивный элемент батареи радиатора отопления.

Обычно представляет собой полую литую из чугуна или алюминия двутрубчатую конструкцию, оребрённую для улучшения термопереноса способами излучения и конвекции.

Секции радиатора отопления соединяются между собой в батареи при помощи радиаторных ниппелей, подвод и отвод теплоносителя (пара или горячей воды) производится через ввёрнутые муфты, лишние (неиспользуемые) отверстия заглушаются резьбовыми заглушками в которых иногда вворачивается кран для дренажа воздуха из системы отопления. Окраска собранной батареи производится, как правило, после сборки.

Калькулятор количества секций в радиаторов отопления

Онлайн калькулятор для расчета необходимого количества секций радиатора для отопления заданного помещения с известной теплоотдачей

Формула расчета количества секций радиатора

N = S/t*100*w*h*r

• N — количество секций радиатора;
• S — площадь комнаты;
• t — количество тепла для обогрева комнаты;
• w — коэффициент окон
  • Обычное остекление — 1.1;
  • Пластик (двойное остекление) — 1;
• h — коэффициент высоты потолков;
  • до 2.7 метров — 1;
  • от 2.7 до 3.5 метров — 1.1;
• r — коэффициент размещения комнаты:
  • не угловая — 1;
  • угловая — 1.

Необходимое количество для обогрева комнаты (t) рассчитывается умножением площади комнаты на 100 Вт. То есть для обогрева комнаты 18 м 2 , необходимо тепла 18*100=1800 Вт или 1.8 кВт

Синонимы: радиатор, отопление, тепло, батарея, sections of the radiator, radiator.

wpcalc.com

Цель расчетов

Нормативная документация по отоплению (СНиП 2.04.05-91, СНиП 3.05-01-85), строительной климатологии (СП 131.13330.2012) и тепловой защите зданий (СНиП 23-02-2003) требует от отопительной аппаратуры жилого дома выполнения следующих условий:

• Обеспечение полной компенсации тепловых потерь жилища в холодное время;
• Поддержание в помещениях частного жилища или здания общественного назначения номинальных температур, регламентированных санитарными и строительными нормами. В частности, для ванной комнаты требуется обеспечение температуры в пределах 25 градусов Ц, а для жилой – значительно ниже, всего лишь 18 градусов Ц.

Батарея отопления, собранная с излишним количеством секций

С помощью калькулятора расчета отопительной системы определяется тепловая мощность радиатора для эффективного отопления жилой площади или подсобного помещения в установленном температурном диапазоне, после чего корректируется формат радиатора.

Методика расчета по площади

Алгоритм расчета радиаторов отопления по площади заключается в сопоставления тепловой мощности прибора (указывается производителем в паспорте изделия) и площади помещения, в котором планируется монтаж отопления. При постановке задачи, как рассчитать количество радиаторов отопления, сначала определяется количество тепла, которое нужно получить от отопительных приборов для обогрева жилья в соответствии с санитарными нормативами. Для этого теплотехниками введен так называемый показатель мощности отопления, приходящийся на квадратный или кубический метр в объеме помещения. Его усредненные значения определены для нескольких климатических регионов, в частности:

• регионы с умеренным климатом (Москва и Моск. область) – от 50 до 100 Вт/кв. м;
• районы Урала и Сибири – до 150 Вт/кв. м;
• для районов Севера – необходимо уже от 150 до 200 Вт/кв. м.

Последовательность теплотехнических расчетов отопления частного жилища через площадь обогреваемого помещения следующая:

1. Определяется расчетная площадь комнаты S, выраженная в кв. метрах;
2. Полученная величина площади S умножается на показатель мощности отопления, принятый для данного климатического региона. Для упрощения расчетов его часто принимают равным 100 Вт на квадратный метр. В результате перемножения S на 100 Вт/кв. метр получается количество тепла Q пом, потребное для обогрева помещения;
3. Полученное значение Q пом необходимо разделить на показатель мощности радиатора (теплоотдачу) Q рад.

1. Определяется потребное количество секций радиатора по формуле:

N= Q пом / Q рад. Полученный результат округляется в сторону увеличения.

Параметры теплоотдачи радиаторов

На рынке секционных батарей для отопления жилого дома широко представлены изделия из чугуна, стали, алюминия и биметаллические модели. В таблице представлены показатели теплоотдачи наиболее популярных секционных обогревателей.

Значения параметров теплоотдачи современных секционных радиаторов

Модель радиатора, материал изготовления	Теплоотдача, Вт
Чугунный М-140 (проверенная десятилетиями «гармошка»)	155
Viadrus KALOR 500/70?	110
Viadrus KALOR 500/130?	191
Стальные радиаторы Kermi	до 13173
Стальные радиаторы Arbonia	до 2805
Биметаллический РИФАР Base	204
РИФАР Alp	171
Алюминиевый Royal Termo Optimal	195
RoyalTermo Evolution	205
Биметаллический RoyalTermo BiLiner	171

Сравнивая табличные показатели чугунных и биметаллических батарей, которые наиболее адаптированы под параметры центрального отопления, нетрудно отметить их тождественность, которая облегчает расчеты при выборе способа обогрева жилого дома.

Тождественность чугунных и биметаллических батарей при расчете мощности

Уточняющие коэффициенты

Для уточняющей корректировки калькулятора определения числа секций для обогрева комнаты в упрощенную формулу N= Q пом / Q рад вводятся поправочные коэффициенты, учитывающие различные факторы, влияющие на теплообмен внутри частного жилища. Тогда значение Q пом определяется по уточненной формуле:

Q пом = S*100*К 1 * К 2 *К 3 *К 4 * К 5 *К 6 .

В этой формуле поправочные коэффициенты учитывают следующие факторы:

• К 1 – для учета способа остекления окон. Для обычного остекления К 1 =1,27, для двойного стеклопакета К 1 =1,0, для тройного К 1 =0,85;
• К 2 учитывает отклонение высоты потолка от стандартного размера 2,7 метра. К 2 определяется делением размера высоты на 2,7 м. Например, для комнаты высотой 3 метра коэффициент К 2 =З,0/2,7=1,11;
• К 3 корректирует теплоотдачу в зависимости от места установки радиаторных секций.

Значения поправочного коэффициента К3 в зависимости от схемы установки батареи

• К 4 соотносит расположение наружных стен с интенсивностью теплоотдачи. Если наружная стена всего одна, то К=1,1. Для угловой комнаты уже две наружных стены, соответственно, К=1,2. Для обособленного помещения с четырьмя наружными стенами К=1,4.
• К 5 необходим для корректировки в случае наличия помещения над расчетной комнатой: если имеется сверху холодный чердак, то К=1, для обогреваемого чердака К=0,9 и для отапливаемого помещения сверху К=0,8;
• К 6 вносит коррективы по соотношению площадей окон и пола. Если площадь окон всего лишь 10% от площади пола, то К=0,8. Для окон витражного типа площадью до 40% от площади пола К=1,2.

aqueo.ru

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2 , потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Как посчитать секции радиатора по объему помещения

При таком расчете учитывается не только площадь, но и высота потолков, ведь нагревать нужно весь воздух в помещении. Так что такой подход оправдан. И в этом случае методика аналогична. Определяем объем помещения, а затем по нормам узнаем, сколько нужно тепла на его обогрев:

• в панельном доме на обогрев кубометра воздуха требуется 41Вт;
• в кирпичном доме на м 3 — 34Вт.

Рассчитаем все для того же помещения площадью 16м 2 и сравним результаты. Пусть высота потолков 2,7м. Объем: 16*2,7=43,2м 3 .

• В панельном доме. Требуемое на отопление тепло 43,2м 3 *41В=1771,2Вт. Если брать все те же секции мощностью 170Вт, получаем: 1771Вт/170Вт=10,418шт (11шт).
• В кирпичном доме. Тепла нужно 43,2м 3 *34Вт=1468,8Вт. Считаем радиаторы: 1468,8Вт/170Вт=8,64шт (9шт).

Как видно, разница получается довольно большая: 11шт и 9шт. Причем при расчете по площади получили среднее значение (если округлять в ту же сторону) — 10шт.

Корректировка результатов

Для того чтобы получить более точный расчет нужно учесть как можно больше факторов, которые уменьшают или увеличивают потери тепла. Это то, из чего с деланы стены и как хорошо они утеплены, насколько большие окна, и какое на них остекление, сколько стен в комнате выходит на улицу и т.п. Для этого существуют коэффициенты, на которые нужно умножить найденные значения теплопотерь помещения.

Окна

На окна приходится от 15% до 35% потерь тепла. Конкретная цифра зависит от размеров окна и от того, насколько хорошо оно утеплено. Потому имеются два соответствующих коэффициента:

• соотношение площади окна к площади пола:
  • 10% — 0,8
  • 20% — 0,9
  • 30% — 1,0
  • 40% — 1,1
  • 50% — 1,2
• остекление:
  • трехкамерный стеклопакет или аргон в двухкамерном стеклопакете — 0,85
  • обычный двухкамерный стеклопакет — 1,0
  • обычные двойные рамы — 1,27.

Стены и кровля

Для учета потерь важен материал стен, степень теплоизоляции, количество стен, выходящих на улицу. Вот коэффициенты для этих факторов.

Степень теплоизоляции:

• кирпичные стены толщиной в два кирпича считаются нормой — 1,0
• недостаточная (отсутствует) — 1,27
• хорошая — 0,8

Наличие наружных стен:

• внутреннее помещение — без потерь, коэффициент 1,0
• одна — 1,1
• две — 1,2
• три — 1,3

На величину теплопотерь оказывает влияние отапливаемое или нет помещение находится сверху. Если сверху обитаемое отапливаемое помещение (второй этаж дома, другая квартира и т.п.), коэффициент уменьшающий — 0,7, если отапливаемый чердак — 0,9. Принято считать, что неотапливаемый чердак никак не влияет на температуру в и (коэффициент 1,0).

Если расчет проводили по площади, а высота потолков нестандартная (за стандарт принимают высоту 2,7м), то используют пропорциональное увеличение/уменьшение при помощи коэффициента. Считается он легко. Для этого реальную высоту потолков в помещении делите на стандарт 2,7м. Получаете искомый коэффициент.

Посчитаем для примера: пусть высота потолков 3,0м. Получаем: 3,0м/2,7м=1,1. Значит количество секций радиатора, которое рассчитали по площади для данного помещения нужно умножить на 1,1.

Все эти нормы и коэффициенты определялись для квартир. Чтобы учесть теплопотери дома через кровлю и подвал/фундамент, нужно увеличить результат на 50%, то есть коэффициент для частного дома 1,5.

Климатические факторы

Можно внести корректировки в зависимости от средних температур зимой:

• -10 о С и выше — 0,7
• -15 о С — 0,9
• -20 о С — 1,1
• -25 о С — 1,3
• -30 о С — 1,5

Внеся все требуемые корректировки, получите более точное количество требуемых на обогрев комнаты радиаторов с учетом параметров помещений. Но это еще не все критерии, которые оказывают влияние на мощность теплового излучения. Есть еще технические тонкости, о которых расскажем ниже.

Расчет разных типов радиаторов

Если вы собрались ставить секционные радиаторы стандартного размера (с осевым расстоянием 50 см высоты) и уже выбрали материал, модель и нужный размер, никаких сложностей с расчетом их количества быть не должно. У большинства солидных фирм, поставляющих хорошее отопительное оборудование, на сайте указаны технические данные всех модификаций, среди которых есть и тепловая мощность. Если указана не мощность, а расход теплоносителя, то перевести в мощность просто: расход теплоносителя в 1 л/мин примерно равен мощности в 1 кВт (1000 Вт).

Осевое расстояние радиатора определяется по высоте между центрами отверстий для подачи/отведения теплоносителя.

Чтобы облегчить жизнь покупателям на многих сайтах устанавливают специально разработанную программу-калькулятор. Тогда расчет секций радиаторов отопления сводится к внесению данных по вашему помещению в соответствующие поля. А на выходе вы имеете готовый результат: количество секций данной модели в штуках.

Но если просто пока прикидываете возможные варианты, то стоит учесть, что радиаторы одного размера из разных материалов имеют разную тепловую мощность. Методика расчета количества секций биметаллических радиаторов от расчета алюминиевых, стальных или чугунных ничем не отличается. Разной может быть только тепловая мощность одной секции.

• алюминиевые — 190Вт
• биметаллические — 185Вт
• чугунные — 145Вт.

Если вы пока только прикидываете, какой из материалов выбрать, можете воспользоваться этими данными. Для наглядности приведем самый простой расчет секций биметаллических радиаторов отопления, в котором учитывается только площадь помещения.

При определении количества отопительных приборов из биметалла стандартного размера (межосевое расстояние 50см) принимается, что одна секция может обогреть 1,8м 2 площади. Тогда на помещение 16м 2 нужно: 16м 2 /1,8м 2 =8,88шт. Округляем — нужны 9 секций.

Аналогично считаем для чугунные или стальные баратери. Нужны только нормы:

• биметаллический радиатор — 1,8м 2
• алюминиевый — 1,9-2,0м 2
• чугунный — 1,4-1,5м 2 .

Это данные для секций с межосевым расстоянием 50см. Сегодня же в продаже есть модели с самой разной высоты: от 60см до 20см и даже еще ниже. Модели 20см и ниже называют бордюрными. Естественно, их мощность отличается от указанного стандарта, и, если вы планируете использовать «нестандарт», придется вносить коррективы. Или ищите паспортные данные, или считайте сами. Исходим из того, что теплоотдача теплового прибора напрямую зависит от его площади. С уменьшением высоты уменьшается площадь прибора, а, значит, и мощность уменьшается пропорционально. То есть, нужно найти соотношение высот выбранного радиатора со стандартом, а потом при помощи этого коэффициента откорректировать результат.

Для наглядности сделаем расчет алюминиевых радиаторов по площади. Помещение то же: 16м 2 . Считаем количество секций стандартного размера: 16м 2 /2м 2 =8шт. Но использовать хотим маломерные секции высотой 40см. Находим отношение радиаторов выбранного размера к стандартным: 50см/40см=1,25. И теперь корректируем количество: 8шт*1,25=10шт.

Корректировка в зависимости от режима отопительной системы

Производители в паспортных данных указывают максимальную мощность радиаторов: при высокотемпературном режиме использования — температура теплоносителя в подаче 90 о С, в обратке — 70 о С (обозначается 90/70) в помещении при этом должно быть 20 о С. Но в таком режиме современные системы отопления работают очень редко. Обычно используется режим средних мощностей 75/65/20 или даже низкотемпературный с параметрами 55/45/20. Понятно, что требуется расчет откорректировать.

Для учета режима работы системы нужно определить температурный напор системы. Температурный напор — это разница между температурой воздуха и отопительных приборов. При этом температура отопительных приборов считается как среднее арифметическое между значениями подачи и обратки.

Чтобы было понятнее произведем расчет чугунных радиаторов отопления для двух режимов: высокотемпературного и низкотемпературного, секции стандартного размера (50см). Помещение то же: 16м 2 . Одна чугунная секция в высокотемпературном режиме 90/70/20 обогревает 1,5м 2 . Потому нам потребуется 16м 2 /1,5м 2 =10,6шт. Округляем — 11шт. В системе планируется использовать низкотемпературный режим 55/45/20. Теперь найдем температурный напор для каждой из систем:

• высокотемпературная 90/70/20- (90+70)/2-20=60 о С;
• низкотемпературный 55/45/20 — (55+45)/2-20=30 о С.

То есть если будет использоваться низкотемпературный режим работы, понадобится в два раза больше секций для обеспечения помещения теплом. Для нашего примера на комнату 16м 2 требуется 22 секции чугунных радиаторов. Большая получается батарея. Это, кстати, одна из причин, почему этот вид отопительных приборов не рекомендуют использовать в сетях с низкими температурами.

При таком расчете можно принять во внимание и желаемую температуру воздуха. Если вы хотите, чтобы в помещении было не 20 о С а, например, 25 о С просто рассчитайте тепловой напор для этого случая и найдите нужный коэффициент. Сделаем расчет все для тех же чугунных радиаторов: параметры получатся 90/70/25. Считаем температурный напор для этого случая (90+70)/2-25=55 о С. Теперь находим соотношение 60 о С/55 о С=1,1. Чтобы обеспечить температуру в 25 о С нужно 11шт*1,1=12,1шт.

Зависимость мощности радиаторов от подключения и места расположения

Кроме всех описанных выше параметров теплоотдача радиатора изменяется в зависимости от типа подключения. Оптимальным считается диагональное подключение с подачей сверху, в таком случае потерь тепловой мощности нет. Самые большие потери наблюдаются при боковом подключении — 22%. Все остальные — средние по эффективности. Приблизительно величины потерь в процентах указаны на рисунке.

Уменьшается фактическая мощность радиатора и при наличии заграждающих элементов. Например, если сверху нависает подоконник, теплоотдача падает на 7-8%, если он не полностью перекрывает радиатор, то потери 3-5%. При установке сетчатого экрана, который не доходит до пола, потери примерно такие же, как и в случае с нависающим подоконником: 7-8%. А вот если экран закрывает полностью весь отопительный прибор, его теплоотдача уменьшается на 20-25%.

Определение количества радиаторов для однотрубных систем

Есть еще один очень важный момент: все вышеизложенное справедливо для двухтрубной системы отопления, когда на вход каждого из радиаторов поступает теплоноситель с одинаковой температурой. Однотрубная система считается намного сложнее: там на каждый последующий отопительный прибор вода поступает все более холодная. И если хотите рассчитать количество радиаторов для однотрубной системы, нужно каждый раз пересчитывать температуру, а это сложно и долго. Какой выход? Одна из возможностей — определить мощность радиаторов как для двухтрубной системы, а потом пропорционально падению тепловой мощности добавлять секции для увеличения теплоотдачи батареи в целом.

Поясним на примере. На схеме изображена однотрубная система отопления с шестью радиаторами. Количество батарей определили для двухтрубной разводки. Теперь нужно внести корректировку. Для первого отопительного прибора все остается по-прежнему. На второй поступает уже теплоноситель с меньшей температурой. Определяем % падения мощности и на соответствующее значение увеличиваем количество секций. На картинке получается так: 15кВт-3кВт=12кВт. Находим процентное соотношение: падение температуры составляет 20%. Соответственно для компенсации увеличиваем количество радиаторов: если нужно было 8шт, будет на 20% больше — 9 или 10шт. Вот тут и пригодится вам знание помещения: если это спальня или детская, округлите в большую сторону, если гостиная или другое подобное помещение, округляете в меньшую. Принимаете во внимание и расположение относительно сторон света: в северных округляете в большую, в южных — в меньшую.

Этот метод явно не идеален: ведь получится, что последняя в ветке батарея должна будет иметь просто огромные размеры: судя по схеме на ее вход подается теплоноситель с удельной теплоемкостью равной ее мощности, а снять все 100% на практике нереально. Потому обычно при определении мощности котла для однотрубных систем берут некоторый запас, ставят запорную арматуру и подключают радиаторы через байпас, чтобы можно было отрегулировать теплоотдачу, и таким образом компенсировать падение температуры теплоносителя. Из всего этого следует одно: количество или/и размеры радиаторов в однотрубной системе нужно увеличивать, и по мере удаления от начала ветки ставить все больше секций.

Итоги

Приблизительный расчет количества секций радиаторов отопления дело несложное и быстрое. А вот уточнение в зависимости от всех особенностей помещений, размеров, типа подключения и расположения требует внимания и времени. Зато вы точно сможете определиться с количеством отопительных приборов для создания комфортной атмосферы зимой.

Очень важно купить современные качественные и эффективные батареи. Но куда важнее правильно произвести расчёт количества секций радиатора, чтобы в холодную пору он должным образом прогревал помещение и не пришлось думать об установке дополнительных переносных отопительных приборов, которые увеличат расход средств на отопление.

СНиП и основные предписания

Сегодня можно назвать огромное количество СНиПов, которые описывают правила проектирования и эксплуатации отопительных систем в различных помещениях. Но наиболее понятным и простым является документ «Отопление, вентиляция и кондиционирование» под номером 2.04.05.

В нем подробно описаны следующие разделы:

1. Общие положения, касающиеся проектирования систем отопления
2. Правила проектирования систем отопления зданий
3. Особенности отопительной системы

Монтировать радиаторы отопления необходимо также согласно СНиП под номером 3.05.01 . Он предписывает следующие правила монтажа, без которых произведенные расчеты количества секций окажутся малоэффективны:

1. Максимальная ширина радиатора не должна превысить 70% от аналогичной характеристики оконного проема, под которым он устанавливается
2. Радиатор должен крепиться по центру оконного проема (допускается незначительная погрешность – не более 2 см)
3. Рекомендуемое пространство между радиаторами и стеной – 2-5 см
4. Над полом высота не должны быть более 12 см
5. Расстояние до подоконника от верхней точки батареи – не менее 5 см
6. В иных случаях для улучшения теплоотдачи поверхность стен покрывают отражающим материалом

Следовать таким правилам необходимо для того, чтобы воздушные массы могли свободно циркулировать и сменять друг друга.

Читайте так же, различных видов радиаторов отопления

Расчет по объему

Чтобы точно произвести расчёт количества секций отопительного радиатора, необходимых для эффективного и комфортного отопления жилого помещения, следует принимать во внимания его объем. Принцип весьма прост:

1. Определяем потребность тепла
2. Узнаем количество секций, способных его отдавать

СНиП предписывает учитывать потребность в тепле для любого помещения – 41 Вт на 1 м. куб. Однако этот показатель весьма относителен. Если стены и пол плохо утеплены, это значение рекомендуют увеличить до 47-50 Вт, ведь часть тепла будет утрачиваться. В ситуациях, когда по поверхностям уже уложен качественный теплоизолятор, смонтированы качественные окна ПВХ и устранены сквозняки – данный показатель можно принять равным 30-34 Вт.

Если в комнате расположены отопления, потребность в тепле необходимо увеличить до 20%. Часть тепловой нагретых воздушных масс не будет пропускаться экраном, циркулируя внутри и быстро остывая.

Формулы расчета количества секций по объему помещения, с примером

Определившись с потребностью на один куб, можно приступит к вычислениям (пример на конкретных цифрах):

1. На первом шаге рассчитываем объем помещения по простой формуле: [высота]*[длина]*[ширина] (3х4х5=60 куб м.)
2. Следующий этап – определение потребности теплоты для конкретно рассматриваемого помещения по формуле: [объем]*[потребность на м. куб.] (60х41=2460 Вт)
3. Определить желаемое количество ребер можно по формуле: (2460/170=14.5)
4. Округление рекомендуется делать в большую сторону – получаем 15 секций

Многие производители не учитывают, что теплоноситель, циркулирующий по трубам, имеет далеко не максимальную температуру. Следовательно, мощность ребер будет ниже, чем указанное предельное значение (именно ее прописывают в паспорте). Если нет минимального показателя мощности, значит имеющийся для упрощения расчетов занижают на 15-25%.

Расчет по площади

Предыдущий метод расчета – прекрасное решение для помещений, у которых высота более 2.7 м. В комнатах с более низкими потолками (до 2.6 м) можно воспользоваться другим способом, приняв за основу площадь.

В этом случае, рассчитывая общее количество тепловой энергии, потребность на один кв. м. берут равной 100 Вт. Каких-либо корректировок в него покуда вносить не требуется.

Формулы расчета количества секций по площади помещения, с примером

1. На первом этапе определяется общая площадь помещения: [длина]* [ширина] (5х4=20 кв. м.)
2. Следующий шаг – определение тепла, необходимого для обогрева всего помещения: [площадь]* [потребность на м. кв.] (100х20=2000 Вт)
3. В паспорте, прилагаемом к радиатору отопления, необходимо узнать мощность одной секции – средний показатель современных моделей 170 Вт
4. Для определения необходимого количества секций следует воспользоваться формулой: [общая потребность в тепле]/[мощность одной секции] (2000/170=11.7)
5. Вносим поправочные коэффициенты (рассмотрены далее )
6. Округление рекомендуется делать в большую сторону – получаем 12 секций

Рассмотренные выше методы расчёта количества секций радиатора прекрасно подходят для помещений, высота которых достигает 3-х метров. Если этот показатель больше, необходимо увеличивать тепловую мощность прямо пропорционально росту высоты.

Если весь дом оснащен современными пластиковыми окнами, у которых коэффициент тепловых потерь максимально снижен – появляется возможность сэкономить и уменьшить полученный результат до 20%.

Считается, что стандартная температура теплоносителя, циркулирующего по отопительной системе – 70 градусов. Если она ниже этого значения, необходимо на каждые 10 градусов увеличивать полученный результат на 15%. Если выше – наоборот уменьшать.

Помещения, площадь которых более 25 кв. м. отопить одним радиатором, даже состоящим из двух десятков секций, будет крайне проблематично. Чтобы решить подобную проблему, необходимо вычисленное число секций поделить на две равные части и установить две батареи. Тепло в этом случае будет распространяться по комнате более равномерно.

Если в помещении два оконных проема, радиаторы отопления нужно размещать под каждым из них. Они должны быть по мощности в 1.7 раза больше номинальной, определенной при расчетах.

Купив штампованные радиаторы, у которых поделить секции нельзя, необходимо учитывать общую мощность изделия. Если ее недостаточно, следует подумать о покупке второй такой же батареи или чуть менее теплоемкой.

Поправочные коэффициенты

Очень многие факторы могут оказывать влияние на итоговый результат. Рассмотрим, в каких ситуациях необходимо вносить поправочные коэффициенты:

• Окна с обычным остеклением – увеличивающий коэффициент 1.27
• Недостаточная теплоизоляция стен – увеличивающий коэффициент 1.27
• Более двух оконным проемов на помещение – увеличивающий коэффициент 1.75
• Коллекторы с нижней разводкой – увеличивающий коэффициент 1.2
• Запас в случае возникновения непредвиденных ситуаций – увеличивающий коэффициент 1.2
• Применение улучшенных теплоизоляционных материалов – уменьшающий коэффициент 0.85
• Установка качественных теплоизоляционных стеклопакетов – уменьшающий коэффициент 0.85

Количество вносимых поправок в расчет может быть огромным и зависит от каждой конкретной ситуации. Однако следует помнить, что уменьшать теплоотдачу радиатора отопления значительно легче, чем увеличить. Потому все округления делаются в большую сторону.

Подводим итоги

Если необходимо произвести максимально точный расчёт количества секций радиатора в сложном помещении – не стоит бояться обратиться к специалистам. Самые точные методы, которые описываются в специальной литературе, учитывают не только объем или площадь комнаты, но и температуру снаружи и изнутри, теплопроводность различных материалов, из которых построена коробка дома, и множество других факторов.

Безусловно, можно не бояться и набрасывать несколько ребер к полученному результату. Но и чрезмерное увеличение всех показателей может привести к неоправданным расходам, которые не сразу, порой и не всегда удается окупить.
