Масляные обогреватели не часто выходят из строя, поскольку они являются надежными классическими приборами. Но бывают случаи, когда нужно сделать оперативный ремонт масляного обогревателя своими руками.

Возникновение поломки масляного радиатора, как правило, сопровождается появлением посторонних звуков внутри корпуса. Также может появиться незначительная течь масла или сработает защита, и обогреватель попросту отключится.

Первое, что нужно сделать – отсоединить его от электропитания. Если есть возможность, нужно отнести его в ремонт в сервисный центр, но это не всегда возможно. Поэтому, нужно попробовать отремонтировать его своими руками.

На первый взгляд, отремонтировать в домашних условиях невозможно. Но как показывает практика, в 60% случаев поломку можно устранить собственноручно. Для этого нужно тщательно разобраться о причине поломки.

При осуществлении ремонта масляного обогревателя, необходимо соблюдать все меры безопасности и следовать инструкциям и правилам эксплуатации прибора. Нарушения любого из пунктов может привести к получению травмы.

Ремонт масляных обогревателей и основные виды их поломок

Процесс ремонта масляного обогревателя зависит от вида поломки или возникновения неисправности.

Существует три самых распространенных направления в отклонении в работе обогревателя:

• Возникновения свистящих, резких звуков внутри обогревателя.
• Повреждения биметаллических пластинок.
• Выход из строя ТЭНа.
• Отклонения в работе электрической части.

Возникновение свиста может обозначать отсутствие нужного уровня масла внутри обогревателя. В этом случае необходимо тщательно пересмотреть обогреватель со всех сторон на наличие повреждений. Также причиной свиста часто становится неправильно установленный прибор. При частом перемещении масляного обогревателя с места на место или наклонении при транспортировке, могут образоваться воздушные пробки внутри.

Масляные приборы для обогрева не любят резкого и длительного положения в наклонном состоянии, потому желательно транспортировать его вертикально.

Но если уж так случилось, делать ничего не нужно, просто необходимо поставить прибор в помещение и дать ему устоятся около часа, чтобы масло приняло рабочий режим. Затем прибор можно эксплуатировать.

Повреждения биметаллических пластинок. При разборке обогревателя можно обнаружить повреждение биметаллических пластинок. Они находятся на ручке регулятора температур. Чтобы отремонтировать эту конструктивную часть масляного обогревателя, нужно поставить ручку регулятора температур в положение минимального обогрева. Затем поочередно снимаются винты, крепежная гайка, рамка, пружина и снимается биметаллическая пластина.

Она не ремонтируется, а заменяется новой. Эта часть регулятора чаще всего изнашивается при длительном периоде эксплуатации. Чтобы заменить полностью пластину биметалла, нужно снять стержень датчика и магнит. Собирается терморегулятор в обратном порядке и устанавливается на место.

Выход из строя ТЭНа. Тэн – один из конструктивных элементов, который заменить труднее всего, поскольку он может быть как встроенный, так и съемный. Как отремонтировать масляный обогреватель в этом случае? Если тэн съемный, можно сделать это в домашних условиях, сняв крепежные болты и отсоединив его от проводов питания. Если же тэн встроенный – нужно вести обогреватель в сервисный центр.

Отклонения в работе электрической части. Причиной неисправности обогревателя может быть отсутствие контакта из-за окисления. Чтобы проверить это, нужно снять обогреватель с основания и открутить крепежные винты. Используя отвертку, необходимо убрать упор и примыкающие шайбы. Затем снимается якорь, под которым и располагаются контакты. Если видны признаки окислительного процесса, нужно снять провода, зачистить их, а контакты протереть спиртом. После проведения ремонта, нужно собрать все в исходное положение и проверить работоспособность прибора.

Ремонт корпуса масляных обогревателей

Пробоины в корпусе возникают в результате коррозии стенок обогревателя или в случае механического повреждения снаружи. Эта поломка будет видна визуально. Прибор эксплуатировать в таком состоянии не допускается. Тем, кто решиться взяться за ремонт обогревателя своими руками, следует извлечь из прибора все масло и промыть бак изнутри спиртом. Для ремонта бака следует применять оборудование для ремонта холодильников, а в качестве паяльного вещества нужно выбрать медно-фосфорный, латунный или серебряный припой.

Перед пайкой корпуса, нужно обязательно зачистить поврежденное место, покрыть антикоррозийной жидкостью, а после ее высыхания обезжирить поверхность спиртом. Следующим шагом будет сама пайка. Для этого припой прикладывают к месту повреждения и разогревают горелкой по принципу герметической пайки холодильного оборудования.

Нужно помнить, что синтетическое масло не сочетается с минеральным типом. Не следует смешивать разносортные масла. Потому, если вы не уверены, какой тип масла был залит, лучше всего масло заменить полностью. Если же известен тип масла, согласно паспортным данным, его просто нужно долить.

После полного ремонта масляного обогревателя, необходимо залить масло внутрь на 90% емкости, оставляя место в 10% под воздушную подушку (при нагревании, масло имеет свойство расширяться, а воздух будет способствовать этому процессу). При отсутствии воздушной подушки внутри корпуса, от повышенного давления может произойти его разрыв.

Когда корпус отремонтирован, нужно проверить его на герметичность. Если масло не течет даже при полном запуске обогревателя, значит, ремонт произведен правильно.

Масляные обогреватели массово используются дачниками для обогрева помещений зимой. Они эффективны и не сжигают кислорода, но опасность в том, что их корпус сильно нагревается. При неправильной эксплуатации может возникнуть ряд проблем, которые трудно устранять.

Ремонт масляного обогревателя - видео

В самые холодные времена года нам помогает согреться обогреватель. Особенно он выручает в тот период, когда отопление еще не включили, а на улице уже прохладно. Не сказать, что все пользуются обогревателями, но вот семьям, в которых маленькие дети, данное устройство просто необходимо.

Но что же делать, если обогреватель перестал греть или масляный обогреватель не включается? Не стоит сразу же идти и покупать новый, можно попробовать отремонтировать тот, который сломался. Ведь поломки бывают различные, большинство из них можно устранить самостоятельно.

Итак, у нас масляный обогреватель включается, но не греется. Предстоит выяснить про наш масляный обогреватель, если он не греет и в чем причина. Для разборки нам понадобится отвертка.

Видим два болта в том месте, куда наматывается шнур, но их выкручивать не нужно, потому что эти болты держат внутри плату.

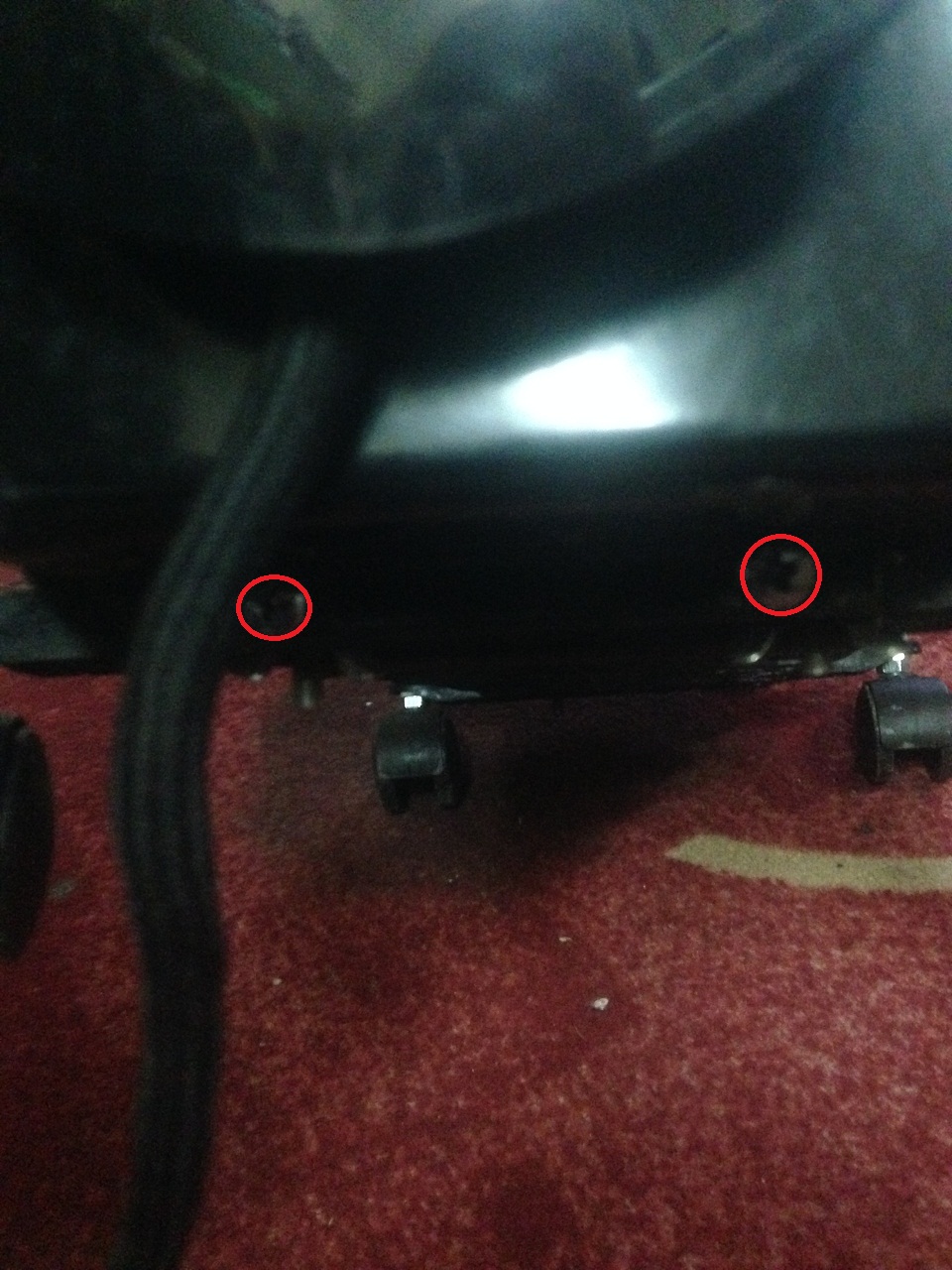

В самой нижней части обогревателя скарлетт есть еще два болта, вот их выкручиваем.

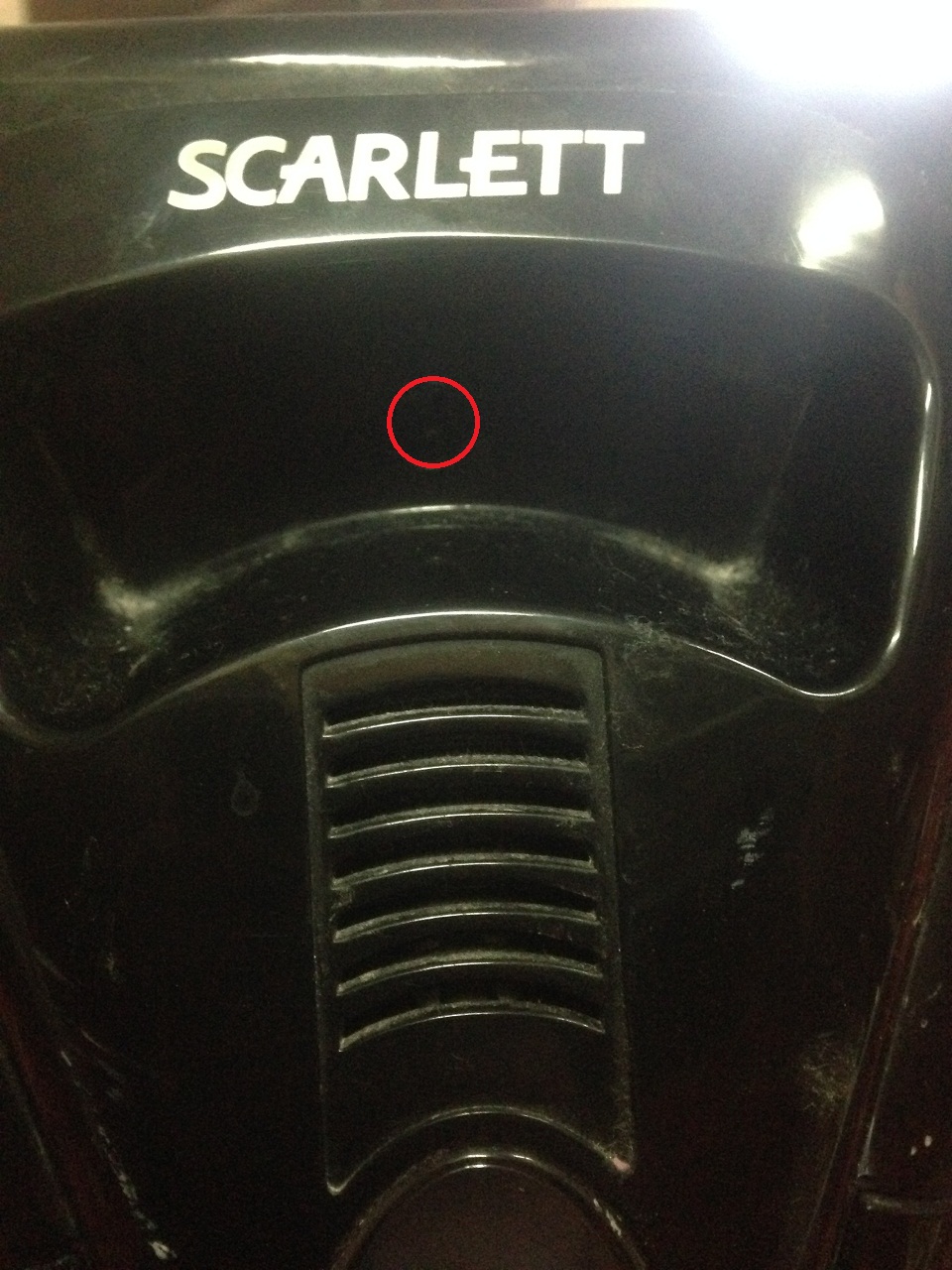

Вверху имеется единственный болт, его тоже нужно выкрутить. После этого переднюю часть обогревателя можно снять.

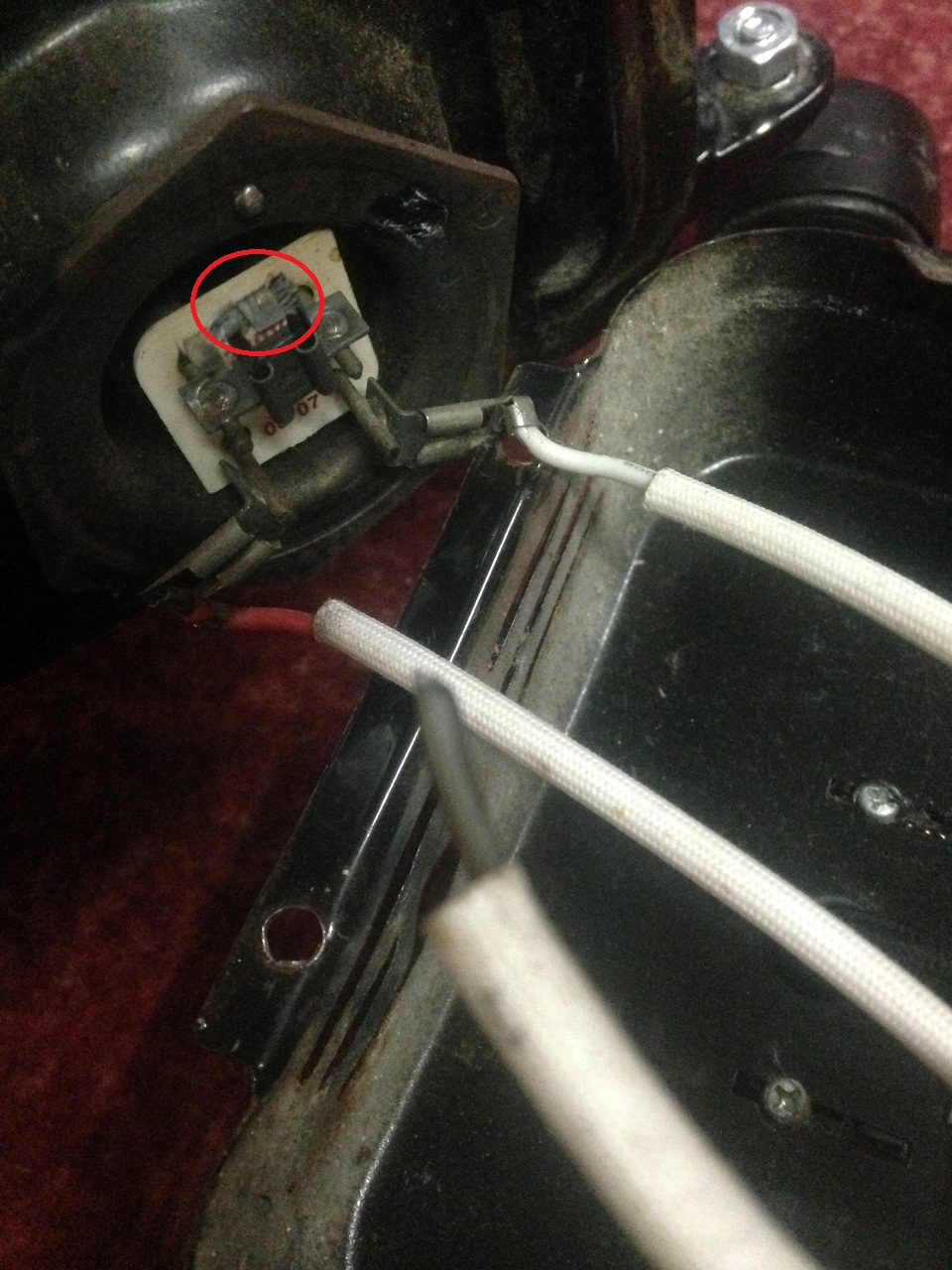

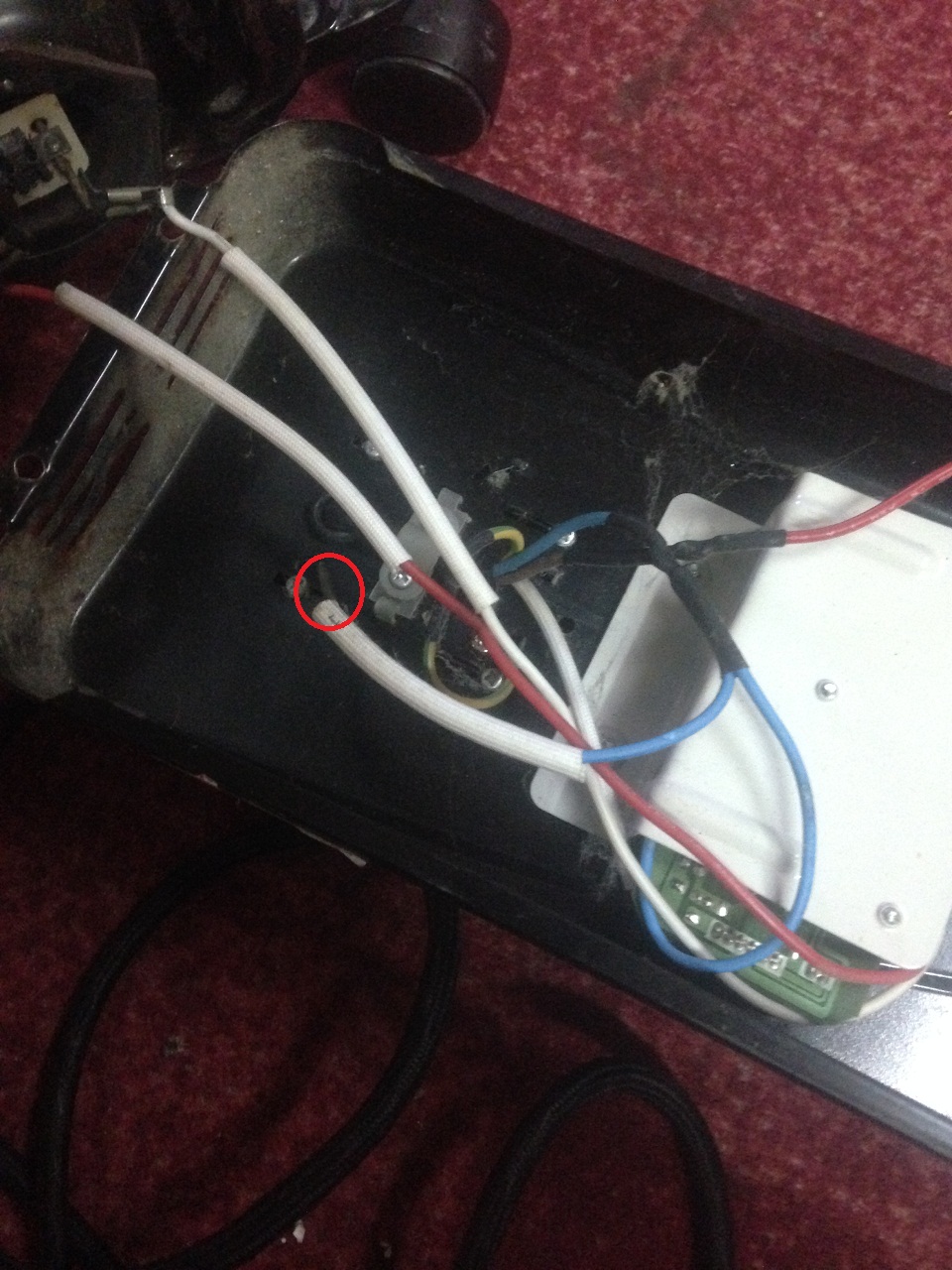

Выяснение дефекта не заставило себя ждать, наглядно видим, что перегорел один провод из имеющихся трех, и он отпал от клеммы.

Судя по всему, обогреватель scarlett sc-059 не греет именно из-за этого. С конца провода нужно счистить обмотку и при помощи флюса, олова и паяльника заудить провод.

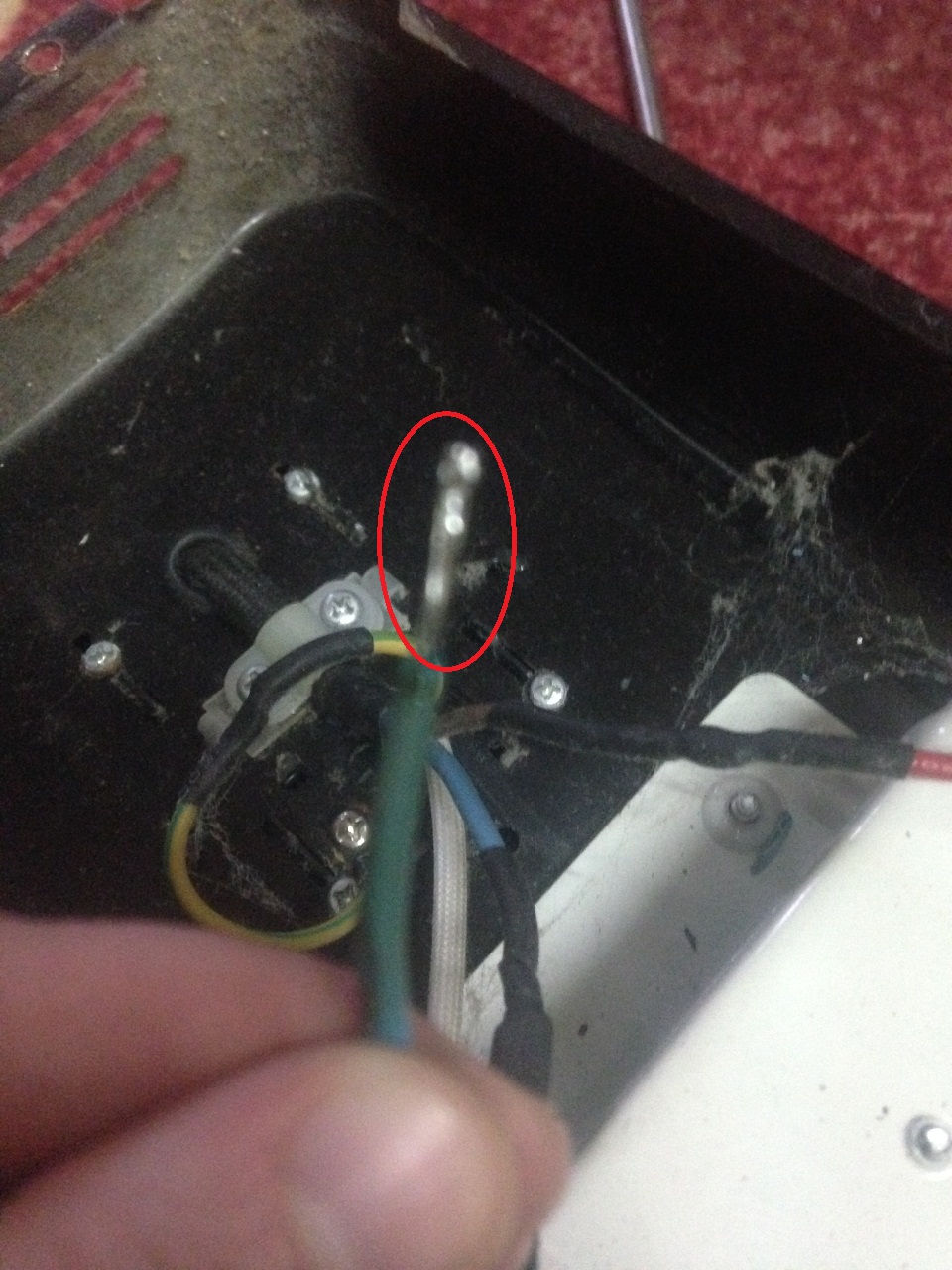

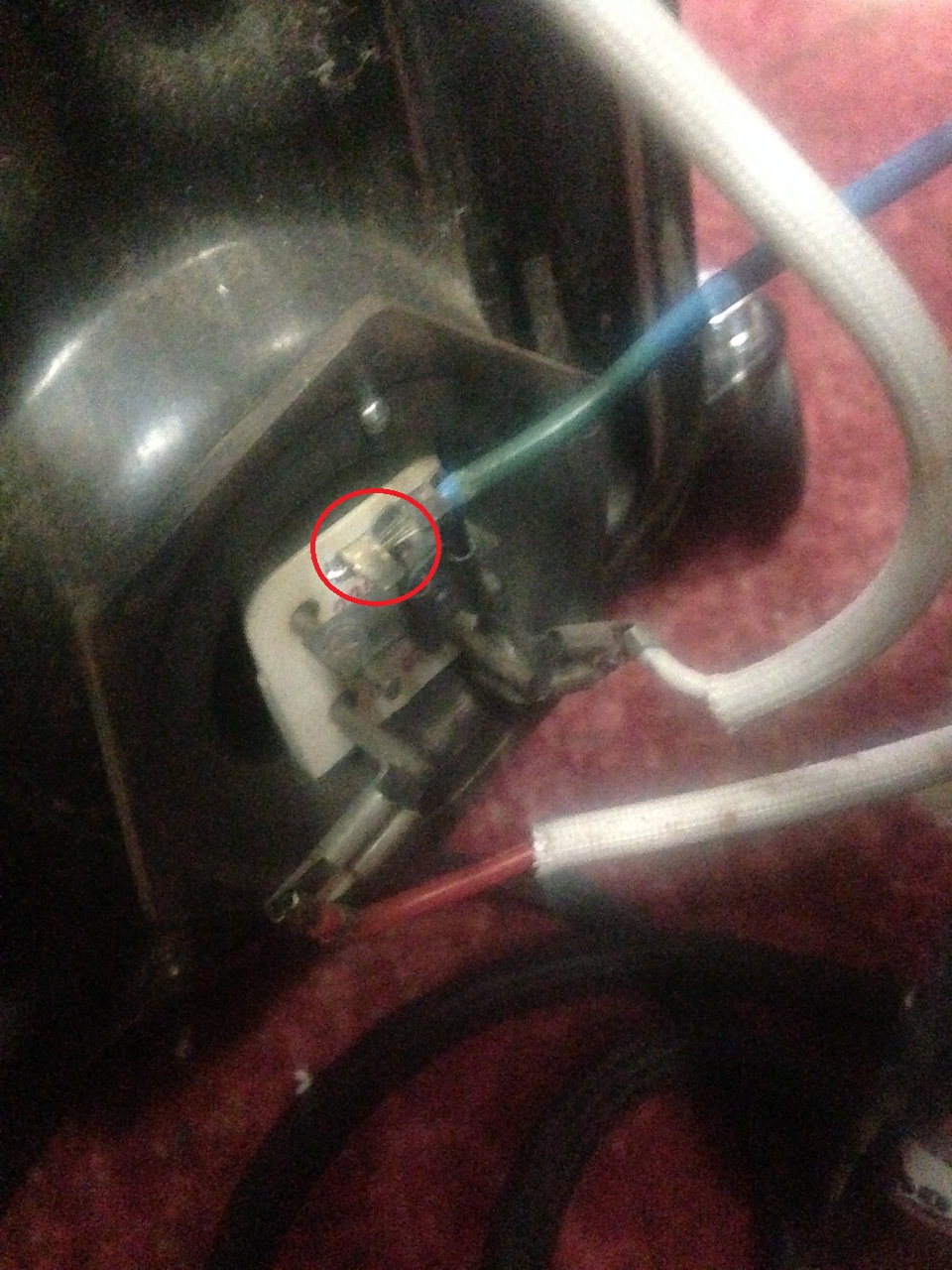

Теперь достаем из клеммы обгоревшую часть провода, а в клемму вставляем конец провода и зажимаем щипцами. Далее мы соберем обогреватель, включим его и проверим, греет ли он теперь. Обогреватель scarlett sc-059 стал греть. Ремонт выполнен успешно. Как видите, не так сложно было отремонтировать обогреватель. Бывают и другие причины, по которым перестает греть обогреватель, например, термопредохранитель масляного обогревателя выходит из строя, но об этом в следующий раз. Всем удачных ремонтов.

Масляные радиаторы эффективное оборудование для обогрева помещений.

В отличии от калориферов, которые греют пока включены в розетку, масляные радиаторы отдают тепло еще долго после отключения.
Стоимость их гораздо выше других, поэтому есть смысл при поломке попытаться отремонтировать аппарат, прежде чем покупать новый.
В этой статье описывается одна из поломок масляного радиатора и способ его ремонта.
Вот какая проблема с обогревателем:
Все работает, индикатор светится, переключатель ступеней и регулировка термодатчика работает, датчик отключает но это происходит до того, как температура радиатора достигает нормального уровня. Батарея едва теплая на максимальных настройках, и внешне ничего нельзя сделать.

Сразу становится понятно, что без разборки аппарата не обойтись.
Для начала нужно найти винты крепления кожуха. Они иногда могут быть скрыты декоративными деталями корпуса.
Первый винт скрыт под верхней пластмассовой табличкой с надписью «не накрывать». Нужно сбоку поддеть ее отверткой и отвести в сторону.

Теперь винт хорошо видно и есть возможность его открутить.

Сделать это можно как крестовой, так и прямой отверткой подходящей ширины.

Далее необходимо снять блок с колесами со стороны панели управления. Для этого переворачиваем камин и откручиваем крепежный «барашек».

После отведя колесный блок в сторону, снимаем его с крючка.

Теперь можно снять стягивающую пружину крепежного обода, а далее и сам обод по периметру кожуха.

После этой процедуры кожух легко снимается.

Для удобства его можно наклонить в сторону. Теперь стали видны детали и открылся доступ к элементам, влияющим на работу нагревателя.

Первым делом необходимо проверить целостность ТЭНов. Чтобы цепи прибора не вносили неправильных показаний, на время измерений нулевой провод необходимо отключить от нагревателей. Сделать это несложно, так как на два ТЭНа провод только один.
Прикручен он к нулевой шине винтом через наконечник.
Стягиваем защитную хлорвиниловую трубку и с помощью отвертки откручиваем винт.

Теперь отводим его в сторону и делаем замеры.

Для этого один конец прозвонки соединяем с нулевым выводом нагревателей, другой, поочередно сначала с одним ТЭНом, затем с другим.

В обоих случаях должно показать цепь. Если на каком-то из них цепи не будет, значит он перегоревший.
В случае с этим обогревателем ТЭНы оказались целыми, поэтому провод прикручиваем на место и продолжаем поиски неисправности.

Так как отключается термореле, обращаем свое внимание на него.

Принцип действия реле простой. Биметаллическая пластина нагреваясь изгибается, что и приводит к отключению питания.

Самый простой способ заблокировать действия этого реле, это изогнуть пластину упора биметаллической пластины. Как это сделать показано на фото.
Не следует прилагать больших усилий, чтобы отвертка не соскочила и не испортила контакты. Теперь этот упор просто не даст пластине с верхним контактом отключится.
Не стоит переживать, что обогреватель перегреется. Переключатель положений поможет вам выбрать нужную температуру, а датчик перегрева, установленный вплотную с корпусом, защитит аппарат - если что.
Еще такой вариант доработки хорош тем, что изогнув пластину обратно, можно вернуть все как было раньше - если такое понадобится.
Собрать масляный обогреватель обратно не составит особого труда.

Просто делается все так, как при разборке, только в обратном порядке.

На этом все, успешных вам ремонтов.

Многие поломки отопительных устройств можно устранить самостоятельно, что будет весьма дёшево.

Строение радиатора

Провести , который сломался, можно тогда, когда известно его строение. Оно является таким:

1. Металлическая герметичная емкость в виде батареи или гармошки . В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
2. ТЭН . Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
3. Термопредохранитель . Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
4. . Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
5. Два выключателя . Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

Разбор масляного радиатора

Всегда начинается с этой процедуры, ведь электрические элементы находятся под защитным кожухом , который прикреплен к одному торцу обогревателя. Причем производитель присоединил его так, что, кажется, будто он и корпус являются одним целым.

Читайте также: Ремонт масляных радиаторов

Радиатор разбирают так:

1. Снимают крышку наверху кожуха. На ней есть слова «не накрывать» или do not cover . Для снятия используют отвертку.
2. Ставят радиатор на бок, снимают пружину.
3. Слегка разгибают пластмассовую или металлическую накладку и снимают ее. Это делают аккуратно, без резких движений. Иначе накладка может сломаться.
4. Аккуратно откладывают в сторону кожух. Его получится только развернуть и поставить на пол у основной части устройства, ведь закрепленное на нем термореле соединено с ТЭНом коротким проводом .

Основные поломки

1. Перегорание, загрязнение контактов.
2. Неисправность вилки.
3. Выход из строя термопредохранителя.
4. Деформация биметаллической пластины.
5. Поломкаа ТЭНа.
6. Выход из строя датчика падения или положения.
7. Утечка масла.

Ликвидация наиболее простых поломок

Этими поломками являются окисление, ослабление контактов, выход из строя вилки .

После разбора радиатора нужно проверить каждый провод. Это делают с помощью мультиметра или тестера. Сначала проверяют исправность вилки. Для этого к одному ее концу прикладывают одну клемму тестера. Вторую клемму тестера нужно приложить к соединению термореле и провода, отходящего от вилки.

Иногда может быть дополнительное соединение на кабеле питания. Его делают сразу после входа кабеля в корпус. Далее от этого соединения отходят провода к термореле и ТЭНу. Вторую клемму тестера нужно прикладывать к каждому проводу в таком соединении. Проверяют оба выхода вилки.

Если тестер не дал сигнала при поочередном приложении второй клеммы тестера к концу входного фазного и нулевого провода, то неисправной является вилка. Ее нужно заменить.

После этого тестером проверяют все остальные провода. Одна его клемма всегда прикладывается к вилке. Другой касаются всех клемм. Последовательность проверки такова:

• контакты термореле;
• контакты термопредохранителя;
• контакты регулятора работы ТЭНа;
• контакты ТЭНа.

Во время проверки термореле должно находиться в таком положении, при котором ТЭН будет работать. Его выставляют на температуру, которая больше имеющейся.

Если при проверке выходного контакта термореле нет сигнала тестера, то возможно плох контакт или сломалось термореле, а точнее биметаллическая пластина . Сначала обращают внимание на контакт. Клемму провода вытягивают и проверяют. Если она является чистой, нет окислений или копоти, то она исправная, и проблема заключается в основании крепления клеммы или термореле. Если клемма имеет перечисленные недостатки, то ее нужно почистить. В крайнем случае её заменяют новой.

Визуально можно проверить все контакты. Если клеммы чисты, без повреждений, то проблема не в них. Некоторые из контактов могут быть ослабленными. Тогда их докручивают или более сплющивают основание, в которое вставляется клемма.

Читайте также: Характеристики и изготовление масляного обогревателя

Ремонт термореле и термопредохранителя

Этот процесс заключается в замене биметаллической пластины или всего элемента. Биметаллическую пластину нужно заменять тогда, когда она сильно деформировалась, и любое положение колесика реле не замыкает контакт.

Биметаллическую пластину меняют так:

1. Выставляют наименьшую температуру нагрева.
2. Снимают ручку регулятора.
3. Выкручивают гайки, демонтируют рамку.
4. Снимают биметаллическую пластину, ставят на ее место новую.
5. Собирают регулятор.
6. Проверяют правильность работы пластины. Для этого нужно повернуть ручку регулятора, изменив положение пластины и выставив определенный уровень температуры . Далее нагревают пластину феном или вентиляторным обогревателем до выставленного уровня температуры. Если она выгибается и контакт разъединяется, тогда она установлена хорошо. В обратном случае замена является неправильной. Решать сложность нужно, ослабляя давление пластины на контакт, который соответствует наименьшей температуре нагрева.

Выставление пластины в нужное положение – длительный процесс. Проще купить новый терморегулятор.

Аналогичные действия выполняют со сломанным термопредохранителем.

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло .

Пробоины или малые дырочки, трещины можно:

• запаять;
• заварить.

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

1. Спуск масла из бака.
2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

Масляный радиатор - очень надежный отопительный прибор. Работает он годами, не создавая лишних проблем своему хозяину. Но приходит время, и даже он начинает давать сбои. Кто-то просто от него избавляется, кто-то несет в мастерскую, а кто-то старается провести ремонт масляного обогревателя своими руками.

Насколько сложен этот процесс? Давайте разберемся вместе.

Устройство прибора

Масляный радиатор Watt WOH-80

Составляющими масляного обогревателя являются:

1. Герметичный корпус в виде гармошки, состоящий из двух сваренных друг с другом панелей. Внутри закачано техническое масло, и практически во всех моделях остается воздух в небольших количествах. Но это прибору не вредит, потому что масло при соприкосновении с воздухом не создает условий для коррозии. Если бы вместо него была вода, то вероятность разрыва металлических конструкций была бы очень высокой.
2. В нижней части сбоку в прибор вставлен ТЭН. Именно с его помощью производится нагрев масла и самого радиатора.
3. Рядом с нагревательным элементом установлен блок управления и безопасности. Основной и важный его элемент - это терморегулятор с предохранителем. Первый отвечает за установку необходимого температурного режима, а второй - за безопасность эксплуатации. Если по каким-либо причинам масло начнет вытекать из корпуса, предохранитель сработает и остановит подачу электроэнергии на ТЭН.

Сегодня производители используют одноразовые предохранители проволочного типа или многоразовые - биметаллические в виде таблеток. Что касается реле управления, то в масляных обогревателях они схожи с электрочайником, а не с утюгами. В конструкции реле висит в воздухе, не соприкасаясь с корпусом прибора.

1. На каждом приборе есть два включателя. К каждому подходит три провода - фаза, ноль от ТЭНа и провод от теплового реле. Три провода необходимы для того, чтобы работала подсветка включателей.

Электрическая схема масляного обогревателя практически такая же, как в утюгах, электрочайниках и других нагревательных приборах. Она проста и при этом надежна. Обычно во всех этих нагревателях установлены два ТЭНа, и когда включаются сразу оба, потребление электроэнергии сильно возрастает. Но при этом время на достижение рабочего температурного режима увеличивается. Если температура в комнатах низкая, то даже при двух включенных ТЭНах прибор может работать, не отключаясь.

Металлический корпус, который закрывает блок питания и безопасности прибора, имеет вентиляционные щели - сверху и снизу. Если их закрыть, то прибор от этого не пострадает, но работать он будет с трудом. Он быстрее отключится, а включится не так скоро. Поэтому рекомендуется не вешать на радиатор вещи для сушки. Если такое произошло, то постарайтесь не закрывать вентиляционные зазоры.

Ремонтируем обогреватель

Внешний вид обогревателя создает ощущение, что он является единым целым, то есть электрический блок и корпус соединены с помощью вальцовки. Но это только видимость. Обратите внимание на надпись «не накрывать» - под ней есть несколько шурупов, с помощью которых крышка держится на корпусе. Их надо открутить, но крышка не отсоединится, потому что в нижней ее части установлена пружина, которая ее держит. Просто уберите ее и снимите крышку.

Теперь обратите внимание на ТЭН. Он плотно и герметично завальцован. Производители сделали это намеренно, чтобы любопытные туда не совались. Эти трубчатые нагревательные элементы служат десятилетиями, так что трогать их нет никакого смысла. Если один из них вышел из строя, то лучше приобрести новый масляный обогреватель. Отремонтировать такую поломку своими руками никто не сможет. Для этого придется провести замену элементов, но в домашних условиях и даже в некоторых мастерских завальцевать ТЭН опять в корпус со стопроцентной герметичностью невозможно. Итог - постоянно подтекающее масло, что может привести к большим неприятностям.

А вот протереть спиртом элементы подключения может каждый. Все они изготовлены в виде клемм, так что отсоединить, протереть и подсоединить их обратно не будет большой проблемой. Здесь важно ничего не перепутать, устанавливая провод к определенной клемме.

То же самое касается замены частей блока питания и безопасности. Своими руками отремонтировать любой из них будет сложно. И если в этом деле вы не являетесь специалистом, то это у вас вряд ли получится. Поэтому выход один - менять вышедшие из строя элементы на новые. Все они держатся на винтах или скобах, так что снять их будет не так уж сложно. Опять-таки напоминаем, что основная ваша задача - не перепутать провода подключения. Ведь электрическая схема радиатора - это основа его правильной и эффективной работы.

Ремонт бака

Масляный обогреватель Forte EW-RD

1. Сначала сливается масло. Обратите внимание на его сорт. Дело в том, что при ремонте корпуса масляного обогревателя некоторая часть масла выльется, и его придется восполнять. При этом смешивать минеральное масло с синтетическим нельзя. Его объем должен быть таким, чтобы внутри корпуса оставалась воздушная подушка. Она необходима для расширения масла.
2. Обычно металлический корпус радиатора сваривают или паяют. Первый вариант предпочтительнее. Но не каждый домашний мастер имеет такую возможность, поэтому многие выбирают пайку. Обратите внимание, что при пайке масляного радиатора необходимо пользоваться серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Обязательно наличие горелки. В процессе пайки в бак заливается вода. После окончания работ корпус обязательно просушивается.
3. В отремонтированный бак масло в обычном виде не заливается. Его необходимо выпарить при температуре +90С. Выше температуру делать не рекомендуется, поскольку масло начнет окисляться.

Иногда небольшие отверстия в корпусе заделывают резьбовым соединением. Способ ремонта не очень надежный, но как временный вариант допустим. Здесь важно хорошо провести герметизацию стыка. В процессе многоразового цикла - нагрев и остывание - любой герметик начнет трескаться, так что подтеков не избежать.

Ремонт ТЭНа в обогревателе

Что касается замены ТЭНа своими руками, то этот нагревательный элемент выбирается по мощности. И если вы все же решились его самостоятельно поменять, вам придется попотеть. Развальцевать будет не так уж сложно, а вот сделать вальцовку заново - это большая проблема. Некоторые модели масляных обогревателей снабжены снимающимися ТЭНами, что облегчает их ремонт. Но даже в таком случае необходимо уделить много времени и внимания стыку корпуса и ТЭНа. Любые прокладки и герметики прослужат недолго, и вероятность того, что вы заново вернетесь к ремонтным работам, очень велика.

Чтобы заделать пробоину бака, лучше воспользоваться электросваркой. Для этого вам потребуется инвертор для тонких листов. Перед началом сварочных работ необходимо обязательно удалить ржавчину с краев трещины или пробоины. Отремонтировать таким способом бак - это оптимальный вариант, который повышает ваши шансы на успех.

Заключение по теме

Итак, провести ремонт масляного радиатора своими руками возможно, но стоит ли? Цена прибора на рынке не очень высока, да и служит сам обогреватель долго, так что не стоит рисковать, уходя от небольших расходов, связанных с покупкой нового агрегата. Но если есть желание просто покопаться на досуге в электрической части или поработать со сваркой, то дерзайте, учитывая все указанные рекомендации.
