Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения.
Основными причинами появления поломок являются:

• неаккуратная работа с инструментом;
• неправильное хранение перфоратора;
• большие нагрузки при работе на рабочие органы при долблении или сверлении;
• перегрев инструмента;
• длительная работа без перерыва;
• несоблюдение сроков проведения технического обслуживания.

Условно неисправности можно поделить на механические и электрические.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

• износились резиновые кольца ударника, бойка, поршня;
• развалилась обойма подшипника качения;
• разрушился цилиндр, боек ствола ударного механизма;
• срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

• ослабела сила конической пружины, прижимающая муфту сцепления;
• стопорный ролик не фиксирует большую шестерню вала ствола;
• не держит механизм фиксации инструмента в стволе;
• Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

• срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
• не работает электродвигатель перфоратора;
• нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса.
Поломки устраняются полной заменой вышедших из строя деталей.

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены.
При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch .

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Не держит бур механизм фиксации инструмента в стволе перфоратора

В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

Рассмотрим варианты, при которых перфоратор не сверлит и не долбит

Срезало зубья на малой шестерне ротора

Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

Не работает электродвигатель перфоратора

Причинами не работающего электродвигателя могут быть:

• короткое замыкание в роторе, статоре;
• разрушения угольных электрощеток;
• ослабление крепления щеткодержателей;
• выгорание ламелей на коллекторе ротора;
• обрыв обмоток ротора или статора.

Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые.
Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

Нет питания на электродвигателе перфоратора Bosch

Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать. Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой. Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

Общие электрические неисправности перфоратора Bosch 2-26

Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

Запах гари появляется при коротком замыкании статора или обмоток ротора.

Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

Мы привели основные причины выхода перфораторов Bosch из строя.
Возможно, мы описали не все поломки перфораторов Bosch.

Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

Успехов вам!

Видео замены растровой втулки в патроне Бош 2-26

Видео замены якоря в перфораторе Bosch 2-26

Перфоратор всегда работает в тяжелых условиях и через некоторое время может выйти из строя. Дешевую подделку можно купить снова, но брендовую модель не выбросишь просто так. Чтобы не платить за починку «круглую» сумму, можно выполнить ремонт перфоратора своими руками. Но для этого необходимо представлять, из каких узлов состоит инструмент, порядок его разборки и возможную замену тех или иных деталей.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ И МАТЕРИАЛЫ

Отвертки Пинцет Плоскогубцы

Как устроен перфоратор

Любое электромеханическое устройство со временем приходит в негодность. Если у вас есть определенные навыки, то вы можете попробовать выполнить самостоятельный ремонт. Для этого необходимо знать принцип работы и устройство перфораторов, которые подразделяются на два типа:

1. Двигатель установлен горизонтально.

1. Мотор стоит вертикально.

Для ремонта это не имеет особого значения. Все остальные детали почти идентичны. Любой аппарат состоит из двух основных частей:

1. Электрическая:

• шнур питания;
• элементы, гасящие помехи (конденсатор, дроссели);
• выключатель;
• устройство управления двигателем (УУД);
• коллекторный двигатель (якорь, щетки).

В некоторых моделях выключатель совмещен с управляющим устройством.

1. Механическая:

• редуктор (шестеренчатый) на валу мотора;
• муфта сцепления;
• ударно-поступательный механизм пневматический (поршневой) или механический;
• патрон зажимной.

В дорогих аппаратах для удобства и безопасности устанавливаются вспомогательные механизмы:

• предел глубины;
• пылесос;
• переключатель режимов;
• фиксация долота
• прочие.

Как отремонтировать перфоратор своими руками?

Многие люди, несведущие в технике, принося инструмент на ремонт, всегда описывают поломку словами «перфоратор перестал долбить» или «он не включается». И лишь при дотошном расспросе вспоминают, что сильно давили на него, не смазывали, работали при колебаниях сети (при работе «лампочка мигала»). Все это вызывает отказ аппарата и появление повреждений, которые подразделяют на:

1. Электрические:

• аппарат не включается;
• в корпусе видны искры;
• обороты не меняются;
• идет дым из корпуса;
• при включении выбивает (автомат) пробки.

1. Механические:

• перфоратор не долбит;
• слышен скрежет или треск;
• режимы не переключаются;
• при работе из аппарата вытекает жидкость.

Правильная разборка перфоратора

Для проведения ремонта той или иной неисправности любое электромеханическое устройство необходимо разобрать. У каждой модели есть свои нюансы в исполнении. И хотя корпуса почти всех инструментов выполнены из двух половин, способ разборки одного бренда может не подойти к модели другого.

Корпуса многих моделей выполнены из передней и задней половины, если смотреть со стороны патрона. Винты, стягивающие корпус расположены параллельно оси долбления и если калибр патрона меньше диаметра корпуса, то вывинтить их легко. Но на многих устройствах диаметры совпадают. Следовательно, надо сперва снять патрон, а затем разбирать остальное.

У других моделей корпус разбирается сбоку. Отвинчиваем винты, снимаем половину корпуса и вся механика, как «на ладони». Можно сразу приступать к осмотру. Правда, для ремонта электрической части потребуется развинтить ручку, но это уже не так сложно. Основные моменты разборки-сборки можно найти в интернете на сервисе «YOUTUBE». Поэтому перейдем непосредственно к ремонту.

Неисправности электрочасти и их устранение

1. Аппарат не включается по следующим причинам:

• Обрыв шнура (обычно у самой ручки). Шнур следует заменить или укоротить, зачистить, аккуратно продеть в резиновый уплотнитель-амортизатор на ручке и запаять на соответствующие места.
• Плохой контакт в выключателе (например, окисление).
• Обрыв (сгорание) гасящих элементов. Их следует заменить. На время (если таких элементов нет) можно подключить двигатель «напрямую» к УУД. Учтите – этот метод может привести к быстрому износу мотора.
• Сгорание самого УУД. Сменить на новый.
• Обрыв или сгорание обмоток. Необходимо отнести в мастерскую или знакомому для перемотки.

Совет : Обрыв шнура или обмоток, неконтакт выключателя и сгорание гасящих элементов проверьте тестером.

1. Внутри корпуса видны искры. Их вызывает:

• Плохое прилегание щеток к якорю вследствие износа. Надо поменять щетки или подточить их надфилем (мелкой «шкуркой»).
• Окисление якоря. Подлежит очистке резинкой ученической или спиртом.

1. Обороты не изменяются из-за неисправности УУД. Подлежит замене, но можно обойтись и так какое-то время.
2. Дым идет из-за неисправности обмоток, щеток или других элементов. Например, из-за «заедания» мотора начинают нагреваться и дымить обмотки. Необходим визуальный осмотр
3. Вызвать выбивание пробок может замыкание шнура (пробой изоляции) или выключателя.

Неисправности механической части и их устранение

На естественный вопрос, почему перфоратор не долбит, нет однозначного ответа. Это может произойти по причинам, которые приведены ниже:

1. Не выполняется основная функция (не долбит).

• Поломка любой из металлических деталей, стоящих внутри многих моделей в такой последовательности.

После осмотра и выявления неисправности негодную деталь меняют.

• Вытекание жидкости из цилиндра вследствие порчи прокладок. Поменять прокладку.
• Попадание грязи внутрь. Прочистить инструмент.
• Застывание смазки. Удалить старую смазку и нанести новый слой.
• Поломка шестерней редуктора. После выявления – заменить.
• Неисправность подшипников. Заменить

1. Слышен скрежет или треск вследствие таких причин:

• Плохая смазка. Сменить обязательно на такую же. Запрещено использовать солидол и другие смазки такого типа.
• Трещина в подшипниках или шестернях. Поменять.
• Сработались детали. Например, пальцы переключателя режимов. Сменить переключатель

1. Режимы не переключаются из-за того, что произошла:

• выработка или поломка пальцев переключателя.

Переключатель нужно заменить, но на время можно повернуть изношенный палец на 180 о.

• разбивка посадочных мест. Обязательно сменить переключатель.
• поломка фиксирующих крышек. Заменить.

Самопроизвольная смена режимов происходит из-за поломки фиксатора. Некоторые люди продолжают работу в таком режиме, но лучше всего заменить фиксатор.

1. Жидкость может вытекать из-за деформации (разрыва) прокладок редуктора или цилиндра. После выявления неисправной прокладки ее следует сменить.

Профилактика при работах

Ударно-поступательное устройство и редуктор устройства подвергаются большим нагрузкам. Узлы нагреваются при работе, уплотнения трутся о движущиеся части и изнашиваются. Все это ведет к появлению неисправностей. Чтобы не произошла преждевременная поломка аппарата необходимо соблюдать следующие указания:

• раз в полгода меняйте полностью смазку редуктора;
• раз в 6 месяцев вынимайте щетки, осматривайте и заменяйте их, если нужно;
• после работы продувайте внутренности пылесосом;
• перед работой не забывайте смазать задний конец бура (долота). Если этого не делать боек и уплотнители быстро износятся.

Совет : Не давите на инструмент. При давлении ход бойка уменьшается, он начинает бить быстрее. Из-за этого боек и уплотнители приходят в негодность.

Перфоратор - инструмент, без которого сегодня невозможно представить большинство работ по строительству и ремонту. Поэтому сегодня иметь этот инструмент стремится каждый человек, связанный с такими работами. Видео про ремонт перфоратора будет интересно всем, кто хочет уметь самостоятельно устранять поломки данного инструмента.

Выяснение причины поломки

Чтобы знать, что именно нужно ремонтировать, стоит разобраться в причинах поломки перфоратора. Сделать это поможет данный видеосюжет.

Замена подшипника в перфораторе

Если при работе с перфоратором вы слышите нехарактерный «шелест» или чувствуете, что сверло «проскакивает», пришло время заменять подшипник. О том, как это сделать, расскажет этот видеосюжет.

Разборка редуктора перфоратора

Редуктор перфоратора предназначен для передачи вращательного движения к патрону от двигателя. Именно это приводит в действие ударный механизм. Чтобы заменить детали или смазать их, редуктор нужно разобрать. Как это осуществить, узнаете из видеоролика.

Еще один сюжет, посвященный разборке редуктора.

Смазка перфоратора

Для того. Чтобы перфоратор не ломался и не выходил из строя, нужно правильно ухаживать за ним. Регулярная смазка перфоратора - одно из условий правильного ухода за инструментом. Чтобы смазать перфоратор, его следует предварительно разобрать. Как это сделать, вы узнаете, ознакомившись с данным видеосюжетом.

Как продлить жизнь перфоратора

Защитить перфоратор от пыли - значит пролить его срок службы. Если вы хотите знать, как своими руками можно изготовить защиту от пыли для вашего инструмента, смотрите данный видеоролик.

Исправно работающий перфоратор является прекрасным помощником в хозяйстве и на производстве. Этот универсальный инструмент, обладающий множеством функций, позволяет комфортно решать даже самые сложные задачи. Если перфоратор сломался, вовсе не обязательно сразу нести его в ремонт. Домашний мастер может самостоятельно разобрать и починить этот инструмент. Как отремонтировать перфоратор своими руками?

Устройство перфоратора и его механизм

В отличие от дрели, а также ударной дрели, перфоратор обладает усиленной ударной функцией, что ставит его на порядок выше в тех ситуациях, когда необходимо применение значительного механического воздействия на обрабатываемые материалы.

Достигается это конструктивными особенностями устройства перфоратора. Прибор снабжён самостоятельным механизмом генерирования мощного пневматического толчка рабочего инструмента, и эта его способность освобождает мастера от применения физических усилий при сверлении и долблении бетона и камня.

Преобразование вращательного движения электродвигателя в поступательное колебание ударного механизма выполняется за счёт создания компрессии между поршнями. Это движение передаётся на ударник. Боёк, изготовленный из стали высокой прочности, в свою очередь, отправляет энергию сжатого воздуха непосредственно на рабочий инструмент - бур, зубило или лопатку. Такое устройство агрегата позволяет повысить мощность удара до огромной разрушительной силы - 20 кДж.

В зависимости от расположения двигателя различают дрелеобразные и бочковые виды перфораторов.

1. Первый тип устройств похож на дрель, в них мотор расположен в одной оси со сверлом.
2. У перфораторов второго типа двигатель установлен перпендикулярно оси сверления.

Бочковые перфораторы отличаются большими габаритами, но при этом имеют более совершенную систему охлаждения, что позволяет эксплуатировать инструмент длительное время без остановок. Приборы в виде дрели гораздо компактнее, они удобны при работе в стеснённых обстоятельствах, когда доступ к объекту ограничен.

Диагностика неисправностей перфоратора

Если в процессе эксплуатации становятся очевидными неполадки в работе перфоратора, следует отключить его от электропитания и произвести наружный осмотр. Если внешние признаки поломки не найдены, придётся разбирать корпус и искать проблему внутри.

Одной из причин выхода прибора из строя является обрыв в сетевом шнуре. В этом случае двигатель перфоратора не включается. Для его диагностики надо тщательно осмотреть кабель, соединяющий инструмент с сетью. Он не должен быть повреждённым, переломанным или оплавленным. Исправный сетевой шнур остаётся холодным во время работы. Если провод не в порядке, его следует заменить на равноценный. Сечение токопроводящих элементов должно соответствовать потребляемой инструментом мощности.

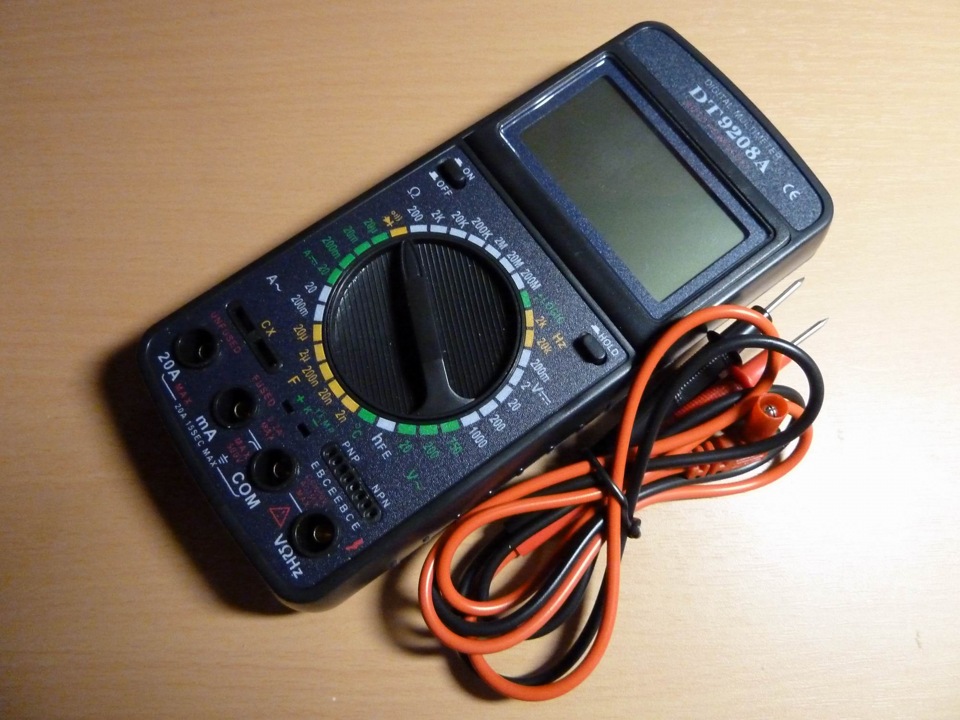

Универсальный диагностический прибор для электрических цепей

Условно все неисправности перфоратора можно разделить на две категории - механические и электрические.

Сбои в механической части: коронка не вытаскивается из ствола, бур не долбит, сверло не вращается и другие

• бур не долбит;
• сверло не вращается;
• коронка не вытаскивается из ствола (заклинивает);
• зубило не держится в патроне (выскакивает);
• слышны посторонние звуки внутри механизма, скрежет, вибрация.

Сбои в электрике: не вращается мотор, искрят щётки на коллекторе и прочие виды поломок

О проблемах с электрической частью перфоратора свидетельствуют следующие признаки:

• мотор при включении не вращается;
• усиленно искрят щётки на коллекторе;
• от корпуса исходит запах горелой изоляции;
• из инструмента во время работы идёт едкий дым.

Для того чтобы выяснить и устранить причину всех этих явлений, перфоратор необходимо разобрать.

Порядок разборки и сборки устройства

Самостоятельно приступать к разборке следует только при наличии соответствующих инструментов и оборудования. Для ремонта перфоратора своими руками понадобятся:

• отвёртки с разными шлицами;
• тиски;
• гаечные и торцовые (шестигранные) ключи;
• съёмники для подшипников.

Кроме того, нужны будут запасные детали для замены, резиновые сальники и прокладки. Для смазывания шестерней механизмов понадобятся:

• густая смазка;
• ветошь;
• очищающий растворитель.

В случае самостоятельного ремонта электродвигателя кроме мультиметра потребуются:

• запасные угольные (или графитовые) щётки;
• медный провод необходимого сечения;
• шаблон для перемотки катушек.

Снятие патрона

Разборка перфоратора начинается со снятия патрона. Как правило, это патрон системы SDS-plus, который разбирается при помощи отвёртки с плоскими шлицами. При этом в патроне не должно быть бура или зубила.

Бывают случаи, когда бур заклинивает и достать его не так просто. Тогда нужно при помощи резинового молотка аккуратно обстучать патрон по окружности и залить несколько капель смазки типа WD-40 внутрь. По истечении нескольких минут повторить попытку, бур должен легко извлечься. После этого можно приступать к разборке самого патрона. Порядок действий:

1. Оттянуть пластиковую юбку вниз.
2. Отвёрткой снять резиновый защитный пыльник.
3. Разжать и извлечь стопорное кольцо, находящееся за пыльником.
4. Снять пластиковый пыльник, пружину, стопорящие пластины и шарики.
5. Очистить все детали от старой смазки и сложить в чистом месте.

Принципиальная схема устройства SDS патрона

Видео: как извлечь застрявший в патроне бур

Демонтаж переключателя режимов

Чтобы снять переключатель режимов работы, необходимо:

1. Перевести тумблер в положение «удар» (пиктограмма с изображением молотка) и провернуть его ещё примерно на 1 см ниже.
2. Освободить рычаг из гнезда.
3. Вытянуть рычаг на себя.

Переключатель вынимается в положении ниже «ударного»

Как проверить кнопку пуска и щётки

Чтобы добраться до щёток коллектора и кнопки управления пуском, необходимо снять заднюю крышку. Для этого из пластмассового корпуса откручиваются (в зависимости от модели) два или три шурупа.

Если причина неисправности крылась в износе щёток, можно устранить её, установив новую пару. Рабочая длина щётки должна быть не менее 8 мм. Трущаяся поверхность - без следов окалины или сколов.

Отсоединение угольных щёток от коллектора

Кнопка пуска проверяется при помощи мультиметра. Нужно помнить, что система регулировки оборотов двигателя также расположена внутри пускового механизма. Если на корпусе кнопки видна оплавившаяся пластмасса, её следует сменить целиком, так как исправно функционировать она уже не будет.

После замены кнопки необходимо установить крышку корпуса на место, не забыть надёжно закрутить винты. Только после этого можно проверять работу перфоратора.

Как разобрать электродвигатель

Чтобы разобрать электродвигатель, необходимо отсоединить корпус электромотора от редуктора. Между собой они крепятся четырьмя винтовыми шурупами. Если их открутить, механическая часть легко отделяется от пластмассового кожуха. Ротор мотора при разборке вынимается из направляющей втулки, освобождая доступ к редуктору. Соответственно, появляется возможность обследовать электротехнические детали двигателя.

Крепёжные винты соединяют две части корпуса

Мотор состоит из подвижного ротора и жёстко закреплённого статора. Ротор вращается под действием электродвижущей силы, возникающей на обмотках, состоящих из витков медного проводника. Осмотр обмоток заключается в том, чтобы определить целостность изоляции, отсутствие короткого замыкания между витками. Это делается при помощи мультиметра путём последовательных измерений сопротивления на ламелях. В случае обнаружения межвиткового замыкания якорь подлежит замене либо ремонту. Обмотки статора возможно перемотать самостоятельно в домашних условиях, используя специальный шаблон.

Статор, коллектор и щётки

Якорь же, как правило, меняется целиком, вместе с подшипниками и воздухозаборной пластиной.

Якорь электродвигателя (ротор) заменяется целиком

Как разобрать и проверить редуктор: как снять пластиковый корпус, вынуть «пьяный подшипник» и другие элементы

Для того чтобы определить неисправность редуктора, его нужно полностью разобрать. Для этого снимается пластиковый корпус, редуктор тщательно очищается от старой смазки. От корпуса редуктора отсоединяются:

• плавающий подшипник;
• ведущий шестерёночный вал;
• растровая втулка;
• гильза с поршнем.

Редуктор перфоратора в разрезе

Плавающий подшипник, именуемый также «пьяным подшипником», крепится в алюминиевом корпусе редуктора с помощью скобы, которую необходимо отжать при помощи плоской отвёртки. Освобождённый подшипник вынимается и при необходимости заменяется. Кроме того, следует обратить внимание на то, что внутри «пьяного подшипника» расположен игольчатый подшипник, на котором вращается шестерёнка привода. При работе перфоратора в режиме удара он испытывает большие нагрузки, и поэтому часто выходит из строя. Новый подшипник приобретается отдельно либо в сборе с промвалом.

Пьяный подшипник передаёт на инструмент ударный импульс

Растровая втулка содержит в себе ударный болт, который крепится внутри при помощи металлического стопорного кольца. По бокам втулки имеются два технологических отверстия, через которые осуществляется доступ к стопорному механизму. После снятия фиксации кольца ударный болт свободно вываливается из втулки. Внутри него находится непосредственно ударник, выполненный из высоколегированной стали.

При ремонте или замене ударного болта необходимо заменить также и уплотнительные резиновые втулки, которые обеспечивают герметичность механизма. Все детали ударника подлежат обильному смазыванию специальной смазкой.

В пластмассовом кожухе редуктора на выходе растровой втулки имеется ещё один игольчатый подшипник, который должен быть хорошо смазан.

Видео: как починить перфоратор и заменить ударный болт

Возможные неисправности, причины их появления и способы устранения

Чтобы отремонтировать перфоратор своими руками, следует сначала определить внешние проявления неисправностей.

Перфоратор не бьёт

Если перфоратор при переключении в режим удара перестал бить, но при этом бур вращается, наиболее вероятно, что повреждён плавающий подшипник. Решением проблемы будет замена его новым.

Вторая возможная причина - нарушение работы ударного механизма. Часто при перегрузках в работе раскалывается стальной боёк, это приводит сначала к ослабеванию удара, а затем и к полному его отсутствию. Боёк необходимо заменить.

Третий вероятный повод - износ или поломка поршневой группы перфоратора. Заменить следует гильзу и поршень.

Перфоратор не крутится и не сверлит

Если при нажатии кнопки пуска патрон в режиме сверления не вращается, предварительно причину можно определить по звуку. Если электромотор гудит, но не крутит патрон, скорее всего, что-то не даёт ротору вращаться внутри редуктора. Что случилось с двигателем, придётся выяснять, разбирая механическую часть инструмента.

Если же при включении двигатель не гудит, более вероятно, что произошла поломка мотора. Вскрыв крышку прибора, необходимо определить, что именно привело к такому явлению. Это может быть обрыв цепи питания, поломка кнопки пуска или короткое замыкание в обмотках катушек. При помощи тестера определяется конкретная причина и делается соответствующий ремонт.

Бур не держится в патроне и вылетает

Недержание оснастки перфоратора может случиться в процессе длительной эксплуатации. Бур или зубило, вставленное в патрон, не держится и вылетает во время работы. Таким инструментом не только невозможно продолжать долбление, это ещё и очень опасно - вылетевшее зубило может нанести травму.

Причина недержания оснастки кроется в износе или поломке патрона. Патрон необходимо разобрать и определить, в чём заключается проблема. Возможно, деформировались шарики, появилась выработка на ограничительном кольце или просела фиксирующая пружина. Обычно после замены испорченной детали патрон снова начинает функционировать нормально.

Видео: почему вылетают свёрла из перфоратора

Искрят щётки

Искрение щёток - довольно распространённое явление при работе инструментом в условиях повышенной запылённости. Как правило, искрение является следствием выработки материала самих щёток. Исправить ситуацию поможет замена последних на новые, искры вылетать больше не будут.

Если же нет, причину нужно искать в обмотках статора или ротора. Вполне возможно, что большое количество пыли, проникающей в двигатель, привело к истиранию защитного лака, покрывающего медные проводники. А это влечёт за собой короткое замыкание. Наличие межвиткового замыкания проверяется электротехническими приборами (мультиметром).

Измерение сопротивления между ламелями производится мультиметром

Профилактическое обслуживание инструмента: замена щёток, смазка подшипников рабочего вала ротора и дополнительное покрытие лаком обмоток на катушках снизят вероятность поломок.

Кроме того, следует учитывать, что пыль может налипать на смазку подшипника, находящегося рядом с коллектором. Чтобы это предотвратить, коллектор обезжиривают при помощи тампона, смоченного в спирте или растворителе.

Перфоратор сильно греется

Если перфоратор во время работы чрезмерно нагревается, это явный признак нарушения нормальной работы электродвигателя. Прежде всего для предотвращения перегрева надо соблюдать режим эксплуатации прибора:

• делать паузы через определённые промежутки времени;
• после нагрузок давать инструменту возможность поработать на холостом ходу.

Если же температура корпуса не снижается, то нужно сделать ревизию электромотора. Ощутив характерный запах из-под кожуха инструмента, нужно немедленно прекратить работу и отключить прибор из сети. Разбирать его можно только после полного остывания.

Перфоратор не держит патрон

Иногда бывает ситуация, когда на работающем перфораторе слетает патрон вместе с оснасткой. Это происходит вследствие износа крепления корпуса патрона на конце растровой втулки, которое представляет собой стопорное кольцо. При его поломке фиксация нарушается и во время толчка слетает резиновый пыльник, за которым следуют пружина и шарики.

Восстановить нормальную работу патрона можно установкой нового стопорного кольца. Делается это быстро и не требует никаких дополнительных приспособлений кроме обычной отвёртки.

Замена основных узлов перфоратора

Замену ключевых элементов лучше всего производить до того, как деталь приходит в негодность. Это предохранит инструмент от более тяжёлых повреждений, исправление которых обойдётся дороже и отнимет больше времени. Наиболее часто приходится выполнять замену:

• подшипников;
• кнопки пуска;
• щёток;
• патрона.

Как сменить подшипники

Если во время профилактического осмотра на подшипнике заметны потёки смазки, он трещит или хрустит при прокручивании вручную, это значит, что его пора заменить. Демонтаж подшипника производится при помощи специального съёмника, состоящего из винтовой части и приспособления для захвата корпуса гильзы подшипника. Затяжка резьбы создаёт усилие, которое снимает подшипник с вала.

Съёмник приводится в действие вращением резьбовой штанги

Установка нового подшипника на рабочее место производится с набивкой резиновым или деревянным молотком. При установке важно не допустить перекоса оси подшипника относительно оси вала. Смазка на деталь наносится после установки.

Как меняется кнопка пуска

Чтобы заменить кнопку пуска, необходимо снять крышку, закрывающую электрооборудование перфоратора. Затем следует отсоединить контакты проводников, подключённых к ней, и вытащить корпус кнопки из посадочного места. На это место установить новую кнопку, подсоединить контакты и собрать всё в обратном порядке.

Кнопка включает мотор и регулирует его обороты

Как вытащить и поменять щётки

Замена угольных щёток коллектора осуществляется электромонтажной отвёрткой. Если открутить крышку, появится доступ к щёткам. Каждая деталь поочерёдно извлекается из гнёзд щёткодержателя. В некоторых моделях различается устройство прижимного механизма, как правило, это спиралевидная пружина, которую надо во время замены снять.

Процедура замены патрона понятна из описанного выше порядка разборки перфоратора.

Особенности в ремонте бочкового перфоратора

Все описанные процедуры по сборке и разборке механизмов перфораторов справедливы и для бочковой его разновидности. Однако существуют несколько нюансов, которые надо учитывать при его ремонте. Вертикальное расположение двигателя под прямым углом к ударному механизму несколько меняет порядок разборки. Так, для получения доступа к редуктору и поршню необходимо снять пластмассовую крышку, расположенную в верхней части кожуха инструмента. Это облегчает ремонт механической части прибора, если вдруг пропадает функция удара.

Доступ к электротехнической части такого перфоратора осуществляется после снятия нижнего кожуха. А замена щёток упрощена, так как по бокам стакана есть отверстия, через которые они легко снимаются.

Следует отметить, что многие профессиональные бочковые перфораторы не имеют режима сверления. Так как их предназначение в большей степени состоит в бурении и долблении тяжёлых бетонных поверхностей, они оборудованы патроном SDS-max с хвостовиком 18 мм. Принципиального отличия в устройстве патрона SDS-plus нет, но заметно отличаются размеры. L-образные перфораторы признаны более надёжными в эксплуатации и относятся к рангу профессионального инструмента.

Видео: как отремонтировать перфоратор с вертикальным расположением двигателя

Повседневный уход и хранение перфоратора

Для того чтобы инструмент служил долго и исправно, нужно соблюдать простые правила.

1. Перед началом работы провести беглый осмотр технического состояния инструмента. Ни в коем случае не игнорировать признаки неисправности, если таковые обнаружатся.
2. По окончании работы очистить перфоратор от пыли и мусора. Желательно продуть струёй воздуха из пылесоса.
3. При транспортировке в холодное время года перед началом работы дать прибору не менее 20 мин на «акклиматизацию» прибора. Смазка должна оттаять и стать эластичной.
4. Работать с соблюдением норм эксплуатации, описанных в техническом паспорте инструмента.

Хранить перфоратор следует в сухом и тёплом месте. При длительной консервации рекомендуется упаковывать в полиэтиленовый мешок и картонную коробку. Не допускать попадания влаги на электрические детали, в том числе и конденсата из воздуха.

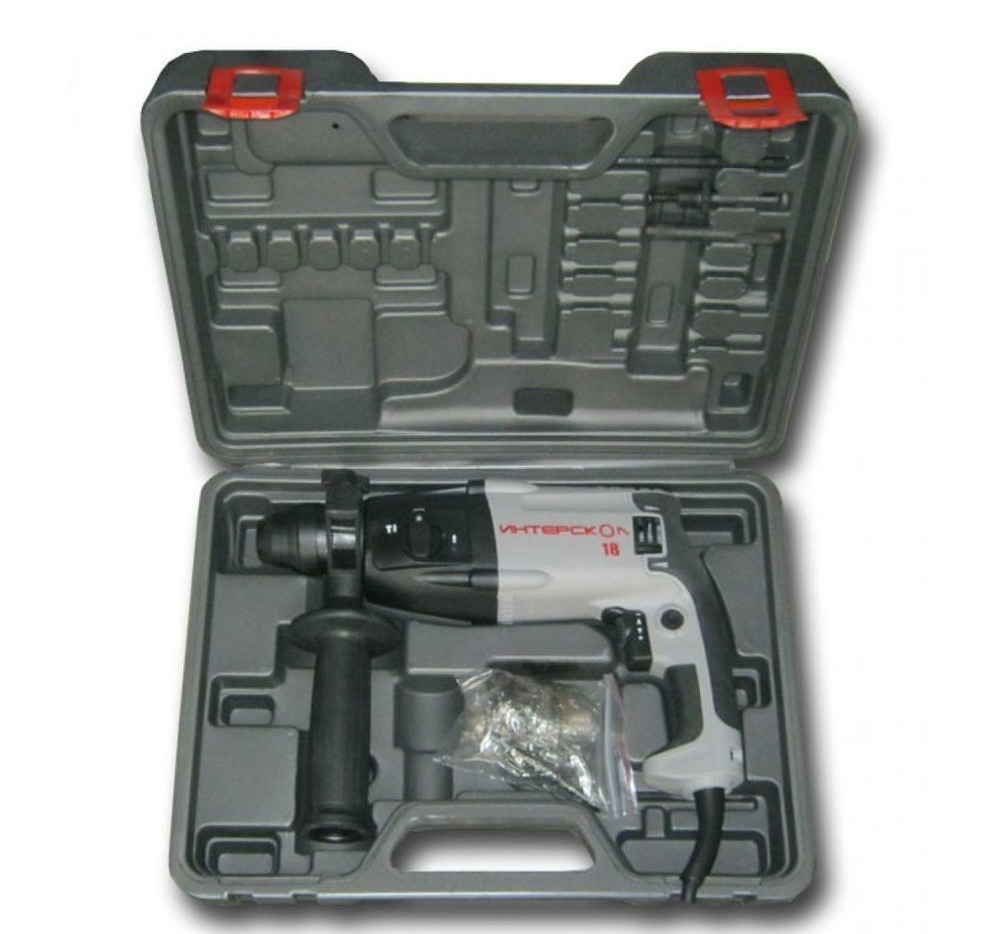

Кейс - лучшее место для хранения перфоратора

Осведомлён - значит, вооружён. Зная тонкости устройства механизма перфораторов, можно отремонтировать инструмент самостоятельно и в самые сжатые сроки. Однако если своевременно заглядывать под кожух перфоратора, чистить и смазывать механизмы, то вполне возможно, что к ремонту вовсе не придётся прибегать. Регулярное техническое обслуживание прибора поможет продлить срок его службы.

Современный набор ремонтно-строительного оборудования трудно представить без такого важного инструмента, как перфоратор. Принцип его работы базируется на функциях обычной которые расширены возвратно-ударными возможностями. За них отвечает особый механизм, преобразующий вращательные движения вала в ударные. Если требуется ремонт перфоратора, то чаще всего выходит из строя именно этот узел, потому что он подвергается повышенным нагрузкам.

Особенности конструкции перфоратора

Ударную функцию в электроперфораторе обеспечивает специальный пневмомеханический узел. Однако существуют и модели перфораторов, в которых за удар отвечают механическая или электрическая система. Необходимо отметить, что эти инструменты уступают в точности и производительности электрическим перфораторам с пневмосистемой формирования удара.

Конструкция перфораторов обладает своими особенностями, одной из которых является использование особо прочных буров вместо обычных сверл. Благодаря особой форме бур способен выдерживать более значительные продольные нагрузки, чем сверло дрели с ударным механизмом. У бура отсутствует острая режущая кромка на рабочем торце - ее заменяет твердосплавный наконечник. Между тем конструкция бура предусматривает спиральные продольные канавки, схожие с канавками обычных сверл. Однако они предназначаются для выноса дробленого отработанного материала в процессе бурения отверстия. Для перфоратора совершает, помимо обратно-поступательных, еще и вращательные движения вокруг собственной продольной оси, которые также способствуют прямолинейности и центровке работы бура в материале.

Патрон и хвостовик бура сконструированы таким образом, что он не фиксируется жестко, а имеет некоторую свободу продольного движения. Это сделано для того, чтобы предотвратить потерю кинетической энергии удара для разгона патрона, повысить производительность работы и снизить уровень вибрации перфоратора.

Сильное опыление - это одна из главных причин, вызывающих поломки инструмента, и патрон, кроме сильной нагрузки, принимает на себя еще и основную часть пыли. Чтобы ремонт патрона перфоратора не превратился в хроническую проблему, его необходимо периодически очищать от пыли и грязи. Рекомендуются промывания бензином или очистка После очистки все элементы патрона следует заново смазать.

Редуктор перфоратора

Редуктор передает крутящий момент от двигателя к ударному механизму перфоратора. Он представляет собой набор цилиндрических, конических и червячных шестерен. Скорость вращения патрона и количество ударов изменяются с помощью электронных регуляторов. Существуют также модели, оснащенные двухскоростным редуктором.

Редуктор необходимо периодически смазывать, и для этого рекомендуется использовать консистентные смазки. Их заправляют, когда производится сборка, техобслуживание или ремонт редуктора перфоратора.

Основные причины поломок

Как уже было сказано, одной из главных причин поломок большинства узлов перфоратора является сильное запыление. Например, охлаждение коллекторного двигателя производит вентилятор, который вместе с воздухом доставляет в двигатель частицы пыли. В результате трения данных частиц о якорь и статор эти механизмы быстро изнашиваются.

В случае если инструмент не включается, одной из причин может быть повреждение обмотки, тогда ремонт перфоратора неизбежен - придется заняться перемоткой статора и якоря.

Также частые поломки связаны с механическими узлами перфораторов. Большинство моделей оснащено механизмами переключения режимов работы (вращение, бой, вращение с боем). Если перестала работать хотя бы одна из этих функций, скорее всего, виноват переключатель. Для устранения поломки потребуется разборка инструмента.

стоит ли рисковать?

Большинство пользователей убеждено в нецелесообразности ремонта дешевых моделей перфораторов. Такое скептическое отношение объясняется несовершенством конструкции недорогих, как правило, китайских моделей. Но если сломалась какая-нибудь малозначительная деталь, это вовсе не означает, что следует сразу же бежать в магазин за новым инструментом. В настоящее время можно легко приобрести всевозможные запчасти к любым моделям перфораторов.
Еще одной причиной нежелания делать ремонт перфоратора своими руками является боязнь не разобраться в сложном механизме. Безусловно, такие опасения имеют основания. Ведь если пользователь не знает в совершенстве устройство перфоратора, ремонт сделать самостоятельно ему будет не под силу. В этом случае, конечно же, имеет смысл обратиться в специализированную мастерскую. Как бы то ни было, не спешите ставить крест на своем инструменте, т. к. любой ремонт будет дешевле, нежели новый перфоратор.

Порядок разборки

Если вы все-таки решили сделать ремонт перфоратора своими силами, то разборку инструмента следует производить в следующем порядке:

• Аккуратно снимите рычаг переключения.
• Отсоедините резиновый колпачок.
• Разберите патрон: снимите щетки, отвинтите винты и отсоедините корпус.
• Произведите осмотр, очистите детали, замените неисправные элементы (щетки, подшипники, шестеренки, якорь или др.), смажьте все трущиеся узлы (смазки типа ШРУС использовать не рекомендуется).

Сборка инструмента производится в обратной последовательности.

Симптомы неисправностей

А как же понять, что требуется ремонт перфоратора? Конечно же, самым простым признаком является невозможность включения инструмента. Однако не следует игнорировать и любые другие, даже незначительные изменения в работе устройства. Это, например, могут быть изменения в звуках на холостом ходу или при работе, искры из мотора, дым, запах гари, рывки рабочих органов, внезапные периодические остановки и пр. симптомы. Все это свидетельствует о проблемах, которые надо незамедлительно устранить, чтобы избежать глобальных поломок и дорогостоящего ремонта.
