Токарный станок по дереву своими руками. Изготовление самодельного токарного станка по дереву Как изготовить самому токарный станок по дереву
Существует два способа деревообработки — ручная и механизированная. Преимуществом ручной обработки является возможность получения деталей любых размеров и форм, однако для этого необходимо иметь соответствующие навыки. Токарный станок же позволяет значительно ускорить технологический процесс, к тому же такое оборудование можно сделать своими руками.
В данной статье мы рассмотрим принцип действия и устройство вышеукаанного станка по дереву. Будут изучены преимущества и недостатки данной техники и приведена пошаговая инструкция по ее самостоятельному изготовлению.
1 Рационально ли покупать токарный станок в домашнюю мастерскую?
Мастерам, привыкшим к ручной обработке изделий из древесины, стоит учитывать что применение станка вносит ряд ограничений в форму получаемых конструкций. На токарном станке вы сможете делать всевозможные изделия цилиндрической и круглой формы, тогда как для работы с плоскими и квадратными деталями потребуется фрезер.
Используя автоматический токарный станок по дереву вы значительно увеличите продуктивность деревообработки, что особенно важно при организации дома небольшого производства — это приведет не только к экономии времени, но и к снижению стоимости отдельно взятой единицы продукции.
Современные токарные агрегаты пригодны для обработки не только древесины, но и некоторых мягких металлов — вы сможете конструировать поделки из меди, бронзы, алюминия. Представленный на рынке ассортимент такой техники крайне обширен, производители предлагают как профессиональные модели с расширенными функциональными возможностями, так и простое оборудование для домашней эксплуатации.
Однако за все приходится платить, и цена токарного стенка может стать преградой для его покупки. Тут есть три возможности сэкономить: первая — купить дешевого китайца (не рекомендуется из-за низкой ремонтопригодности такого оборудования), купить подержанный станок советского производства либо сконструировать такой агрегат самостоятельно.
Если вы ранее не занимались деревообработкой и хотите попробовать свои силы, рассматривая ее исключительно как хобби, лучше всего сделать станок по дереву своими руками. Такое оборудование не сможет конкурировать с современными заводскими агрегатами, однако на нем без проблем можно будет делать небольшие изделия из мягких пород дерева.
1.1 Устройство и принцип работы
Перед началом сборки самодельного станка необходимо разобраться как он устроен. В качестве примера рассмотрим стандартную конструкцию оборудования заводского производства, схема которого представлена на нижеприведенном изображении.
На схеме указаны следующие конструктивные элементы:
- основание — «фундамент» станка, обеспечивающий ему устойчивость и отсутствие вибраций, как правило представляет собой пластину из стали, в которой предусмотрены отверстия под крепежные анкера;
- станина — каркас, на котором зафиксированы основные части конструкции (в дешевом оборудовании выполняется из алюминия, в более дорогих моделях из стали либо чугуна);
- электромотор — сообщает вращение обрабатываемой заготовке;
- ременная передача и скрывающий ее защитный кожух;
- блок управления с кнопками ВКЛ/ВКЛ и регулировкой оборотов;
- опорная панель (подручник), выступающая в качестве упора для резцов при деревообработке;
- задняя и передняя бабка.
Основными исполнительными элементами являются передняя и задняя бабки. Между ними фиксируется обрабатываемая заготовка, при этом через переднюю бабку детали сообщается вращение от вала электродвигателя.
Устройство задней бабки не предполагает наличия у нее каких-либо функций. Задняя бабка представляет собой обычный держатель с острием на конце, который упирается в заготовку и препятствует ее провисанию. Перемещение задней бабки выполняется ручным винтовым приводом.
Также есть возможность оснащения токарника дополнительными приспособлениями, тем самым значительно расширив его функциональные возможности. Среди вспомогательных элементов наиболее полезными являются:
- трезубец — усиленный зубьями патрон, который устанавливается вместо обычного шпинделя при возникновении проблем с прокруткой обрабатываемой детали при ее стачивании;
- балясин — центральная опора, которая поддерживает длинные заготовки и препятствует их провисанию.
Отдельного внимания заслуживает копир — устройство, значительно облегчающее производства большого количества однотипных изделий. Задача копира — направление резца станка по строго заданной траектории, что обеспечивает отсутствие разницы в форме и размерах изделий.
Если вам нужен токарный станок по дереву с копиром, рекомендуем обратить внимание на продукцию таких производителей как Интерскоп, Jett и Энкор. В домашних условиях изготовить такой агрегат невозможно из-за повышенной сложности его конструкции. Средний токарно-копировальный станок по дереву стоит как минимум 50-60 тыс. рублей.
1.2 Делаем токарный станок своими руками (видео)

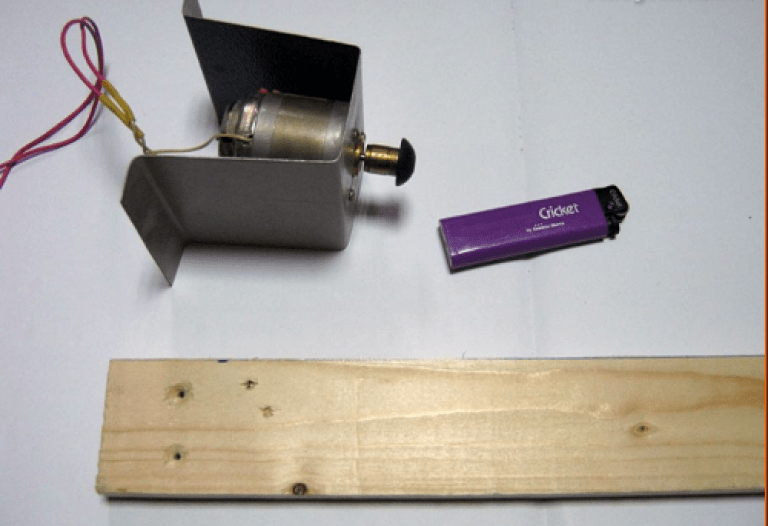

Чтобы сделать токарное оборудование своими руками вам потребуется приобрести электродвигатель и резцы, все остальные части конструкции будут делаться из подручных материалов. В качестве недорогого привода можно использовать моторчик от советских кассетных магнитофонов «Электроника», при разборе магнитофона вы обнаружите и блок питания, он нам также потребуется.
Такого моторчика будет достаточно для мини-токарника, позволяющего обрабатывать разнообразную деревянную мелочевку. Если вам необходим более мощный станок, то сделать его лучше всего из обычной дрели — на рынке можно найти специальные держатели, превращающие дрель в полноценное токарное оборудование. Однако токарник из дрели отличается крайне высоким уровнем шума при работе, что делает его мало практичным в бытовом применении.
Изготовление станка начинается с вырезания из листа металла толщиной 1-2 мм кожуха под электродвигатель. В пластине необходимо высверлить отверстие под вал, после чего кожух выгибается в П-образную форму.

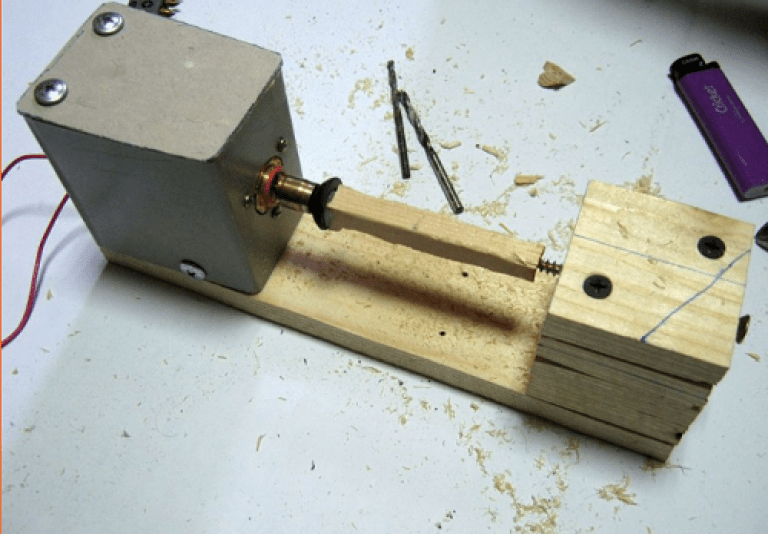

В качестве несущего каркаса используется деревянный брусок, из него же делаются опоры под двигатель и заднюю бабку. Поскольку мы используем маломощный двигатель, особых вибраций при его работе быть не должно, это позволяет применять дешевые материалы — будет достаточно доски толщиной 2-3 см и нескольких саморезов.После нарезки доски запчасти соединяются между собой и к боковой опоре прикручивается кожух с электромотором. Закрыть кожух сверху можно обычной подогнанной по размеру картонкой либо куском фанеры.
В качестве задней бабки мы будем использовать стопку квадратных деревяшек, соединенных между собой с помощью ПВА клея. К опоре полученный квадрат крепится с помощью 4-ех саморезов — две сверху и два снизу.
Далее к шкиву мотора подставляется какой-либо прямой пруток и на внутренней стороне квадрата отмечается место под держатель заготовки, функцию которого у нас будет выполнять подходящий по длине саморез. В дальнейшем вам потребуется позаботиться о поиске держателя на шкив мотора, для такого компактного токарника отлично подойдет обычная планшайба.
Полученный станок обладает предельно простой конструкцией и небольшими размерами. Его длина составляет всего 23 см, он бесшумен и дешев в обустройстве, так как делается исключительно из подручных материалов. Для серьезных задач мощности такого оборудования будет недостаточно, однако он без проблем может справиться не только с небольшими деревянными деталями, но и с мягкими металлами — оловом, алюминием.
При необходимости такой агрегат можно переукомплектовать, сделав из него мини-наждак либо полировальную машинку. Для этого на подушке шкива необходимо закрепить соответствующий диск — абразивный или полировальный.
- Технические характеристики
- Устройство
- Модель СТД-120М
Ручная обработка древесины с приданием ей округлых форм - трудоемкий процесс. Чаще используются токарные деревообрабатывающие станки. Они напоминают оборудование, с помощью которого обрабатываются металлические изделия, но есть функциональные отличия. Так, в станке по дереву нет автоматической подачи резца к заготовке, все необходимо проводить вручную. Оборудование имеет меньшую мощность, вес.
Виды
Существует три вида станков:
- Промышленные. Предназначены для массового производства, обладают большим функционалом, имеют высокую производительность, мощность свыше 1 кВт, весят не меньше 200 кг.
- Для небольших производств. Это малогабаритные станки весом от 40 до 90 кг. Мощность двигателя - 500–1000 Вт. Функционал небольшой, но достаточный для использования в мастерских.
- Настольный, бытовой токарный станок. Обычно его устанавливают на верстак, применяют для изготовления единичных изделий. Мощность - не больше 500 Вт, вес - в пределах 20 кг.
Типы станков по функционалу:
- Токарно-фрезерные. Подходят для растачивания пазов.
- Токарно-винтовые. Используются для нарезания резьбы, изготовления изделий под конус.
- С ЧПУ. Это автоматические станки, работающие по заданной программе.
Любая из моделей выполняет базовый комплекс операций: обточку, подрезку, сверление, шлифовку, нарезку резьбы. Выбор токарного деревообрабатывающего станка определяется мощностью, функционалом.
Технические характеристики
Основной критерий выбора - мощность. Для дома подходят маломощные станки . При частом изготовлении деревянных изделий лучше приобретать агрегат мощностью 0,5–1,0 кВт.
Второй критерий - размер обрабатываемой детали. Учитываются два показателя: расстояние от установленной детали до станины (25–40,5 см), межцентровое расстояние (33–110 см).
Третья характеристика - скорость вращения шпинделя. Диапазон - 400–3500 об/мин. Чем быстрее вращается заготовка, тем точнее и чище ее обработка.
Устройство
Основные узлы токарного станка, на которые устанавливаются все остальные детали:
- станина,
- передняя бабка,
- задняя бабка,
- электродвигатель.
Станину изготавливают из чугуна. Это цельное изделие, обеспечивает снижение вибрации оборудования.
Передняя бабка - узел с несколькими функциями: крепление заготовки, передача крутящего момента через шпиндель. Вращение передается от электродвигателя посредством установленных ремней.
Скорость вращения шпинделя изменяется переустановкой ремней на шкивах станка (см. фото) или с помощью электронной аппаратуры.
Заготовка в шпинделе закрепляется поводковым патроном. Для фиксации болванки, предотвращения ее вибрации используется задняя бабка и вставленный в нее патрон.
В устройство входит планшайба. Ее назначение - крепление болванки при обтачивании торцов изделия. В остальных случаях используется межцентровое крепление. Важно точно устанавливать заготовку между центрами для снижения ее биения.
Копир - элемент, увеличивающий функционал оборудования. Используют, когда нужно изготовить несколько изделий сложной формы. Обычно в него устанавливается режущий инструмент.
Модель СТД-120М
Используется для комплектации школьных и бытовых мастерских. Характеризуется оптимальным соотношением технических возможностей и цены.
Отличия от других станков:
- Скорость вращения шпинделя изменяется путем смещения клиновой ременной передачи на шкивах с двумя ручьями. Используются две скорости: 1100 и 2150 об/мин.
- Кнопочный блок управления располагается на передней бабке.
- Сменные шпиндели.
- Рабочая зона снабжена дополнительными защитными прозрачными шторками.
СТД-120М работает только от сети напряжением 380 В. Электродвигатель устройства имеет мощность 0,4 кВт.
Размеры заготовки: длина - 45 см, диаметр - не более 19 см. Условия монтажа:
- Установка на стальное или бетонное основание толщиной 600–800 мм.
- Пол вокруг не должен быть скользким.
- Крепление производится на анкера.
Условия эксплуатации
- Деревянная болванка должна быть без сучков, влажностью не выше 20%.
- Обрабатывать заготовки большого диаметра рекомендуется на малых оборотах.
- Через каждые 500 часов эксплуатации необходимо смазывать вращающиеся узлы и детали.
Некоторые ремонтные работы можно производить самостоятельно: восстановить работоспособность задней и передней бабки, поменять шкив на валу и другие. Но для этого нужно изучить инструкцию, прилагающуюся к оборудованию.
Когда хочется добавить в дом чего-то теплого и очень красивого сразу же вспоминается дерево. Но, когда приезжаешь в магазин или на рынок то глаза от цен на лоб лезут. Особенно если это какие-то точеные элементы декора. Из этой ситуации есть один прекрасный выход – сделать токарный станок своими руками (по дереву). На первый взгляд это кажется очень сложным, но полистав немного литературы и поискав в интернете можно с легкостью его собрать.
Основным элементом токарного станка по дереву будет трехфазный электрический двигатель, потому к вашему дому должен подходить трехфазный электрический кабель, иначе постоянно будет выбивать пробки. Частота оборотов – не более 1500 в минуту. Различные типы двигателей подключают по-разному: «звездой» или «треугольником».
Основной сложностью в этом деле будет подбор нужного конденсатора.
На вал двигателя надевается планшайба для крупных деталей и сменная для мелких. Второй конец заготовки закрепляется уголком. На планшайбе находятся специальные пики, на которые заготовка набивается молотком.
После всего заготовку центрируют и фиксируют контршайбами. Потом запускают двигатель и подставляют первый резец, который можно сделать с обычной стамески. Он начинает снимать первый слой толщиной 1-2 мм. После этого заготовка стает похожей на нужный предмет, но она все еще толще на 1 мм, в это время вступает следующий чистовой резец, который и придаст настоящую красоту вашему изделию.
Контроль каждой детали можно делать с помощью шаблона или же замерять микрометром. Различные вырезы и контуры делаются острым концом первого резца, а отшлифовку – чистовым резцом.
Можно также шлифовать деталь прямо на станке с помощью наждачной бумаги. А полируют ее с помощью древесной стружки, зажимая в руке и прислоняя к заготовке.
Еще несколько вариантов изготовления станков:
Цилиндрические изделия из дерева распространены во всех сферах быта. Это могут быть рукояти для инструмента, балясины под перилами, детали для мебели, ручки дверей.
На строительных рынках и в хозяйственных магазинах можно подобрать любую заготовку, которые, как правило, делаются на токарном станке по дереву.
Если вы покупаете комплект для лестницы на второй этаж вашего частного дома – сумма может стать неподъемной даже для владельца загородной недвижимости.
Все знают, что дерево – самый простой в обработке материал. С помощью топора, ножовки, и наждачной бумаги, можно сделать все что угодно. За исключением деталей круглой формы.
Именно такие практичные украшения сделанные из дерева продаются дороже всего. Чтобы производить их в мало-мальски большом количестве – нужен настольный токарный станок. И снова встает вопрос стоимости (готовые станки в ассортименте представлены в магазинах).
Глядя на фото, любой домашний мастер задумается, а что сложного в конструкции? И будет абсолютно прав. Деревообрабатывающий станок можно и нужно сделать своими руками.
Конструкция его достаточно простая. Заготовка закрепляется вдоль оси вращения. К одному из упоров подается крутящий момент. Изделие вращается, и его можно обрабатывать любым режущим или шлифующим инструментом.
Пример простой конструкции токарного станка по дереву, который можно собрать своими руками за пару дней — видео
Короткие заготовки малого диаметра, вообще можно зажимать одним концом в патроне ручной дрели (предварительно ее закрепив), и обтачивать до нужной формы.
Кстати о дрели – с ее помощью легко изготовить токарный станок малой мощности.
Еще в старых журналах «Моделист конструктор» предлагались простейшие приспособления для обработки дерева.
Делаем токарный станок по дереву своими руками
Конструкция примитивная, но абсолютно работоспособная. И главное – эскиз дает представление о том, как именно должен выглядеть станок.
Составные части.
Сейчас можно купить токарный станок по дереву и по металлу на любой вкус (и за любую стоимость). Конечно же, добавляют к станку множество самых современных и дополнительных функций (которые чаще всего и не нужны).
Не спорю токарный станок – весьма нужная и полезная вещь для мастерской, но в 90% случаев он не стоит потраченных на него денег.
Мы же хотим вам помочь сэкономить ваши финансы. Ради чего покупать модель с множеством ненужных функций, если можно сделать самостоятельно стандартную простую модель?
Токарный станок по дереву материалы
Сама конструкция состоит из следующих частей (смотрите на рисунке)
- Станина – является основой для станка, обычно изготовляется металлической и представляет собой несколько соединенных балок.
- Поперечная П — образная балка.
- Электрический двигатель – служит источником питания для правильного движения округ своей оси (подходят однофазные моторы мощностью от 200-400 Ватт).
- Токарный патрон.
- Опора для задней бабки.
- Элемент что крутится.
- Упор для заготовки или инструмента.
- Упор для подручника.
- Направляющие балки.
- Угол, стойка или опора для задней бабки.
- Обойма.
- Металлическая пластина под упор.
- Деталь поперечной направляющей.
- Винтики для закрепления.
- Опорная ось.
Токарный станок по дереву пошаговая инструкция
Прежде всего, можно не покупать новый мотор, а взять б-у, он обойдется вам значительно дешевле.
Элементы закрепляют на основе (№1 по рис.) 2 п -образных балки сваркой соединяют с двумя поперечными (№2 по рис.).
Направляющие сверху дополнительно фиксируются двумя углами (№10 по рис.), которые закрепляют к основной поверхности.
Двигатель (№3 по рис.) прикрепляют боковой части и закрепляют переднюю бабку.
В качестве основы задней бабки стоит использовать крутящийся центр (купить деталь от покупного варианта) закрепить его к опоре (№5 по рис.) и приварить на площадке (№12 по рис.)
Упор (№5) изготавливается из уголка и прикрепляется к опоре (№8) которая сама по себе закрепляется на обойме. Упор и обойму нанизывают на опорную ось (№15) а после этого приваривают к направляющим балкам.
Тот же упор (№5) и крутящийся элемент (№6) закрепляют на металлических пластинах (№12) которые содержат специальные движущиеся обоймы (№11).
Учтите что упор и задняя бабка – это подвижные элементы, которые должны без проблем двигаться по направляющим (№9).
Чтоб подвижные элементы были хорошо прикреплены к обоймам, в обоймах делаются предварительные отверстия (№14) и малейшая неточность снижает качество работы всего аппарата.
Сама сварка может повлечь за собой деформацию материала – сначала все материалы скрепляются точечной сваркой, а затем уже проводят полную работу.
Токарный станок по дереву видео
Токарный станок по металлу материалы
Для изготовления такого инструмента вам будет необходимо:
- Лист металла;
- П — образные балки из металла;
- Полоски из стали;
- Углы из стали;
- Электрический двигатель;
- Передаточный механизм;
- Несколько гаек и болтов для скрепления;
- Болгарка;
Отдельно стоит сказать о двигателе, он не обязательно должен быть новый, можно ограничиться и старым или б-у, его мощность должна составлять 2 кВт с количеством оборотов минуту в пределах 2000. Хотя это больше зависит от уровня вашей работы на этом станке.
Чем массивнее заготовки – тем мощнее должен быть двигатель, если вы хотите сделать компактный станок с малой мощностью – подойдет мотор даже от стиралки или электродрели.
Что касается передаточного механизма – можно отыскать через интернет или купить у знакомых старую коробку передач и снять с коробки муфту. Таким образом, вы получите механизм, который создает вашему станку несколько скоростей. А если установить дополнительный шкив – то можно улучшить количество оборотов.
Токарный станок по металлу пошаговая инструкция
Установку стоит начать с использования стальных углов и п-образной балки, из них (1 уголок и 1 балка) нужно сварить раму для основы.
Для этого нужно расклинить основу. Направляющие собирают из квадратных труб и стальных полосок.
Помимо этого их металлического листа делают коробку для кулачного патрона, после установки в ней помещаются подшипники с регулировкой.
Заднюю бабку нужно сварить из уголка и толстой пластинки, опорой которой будут служить направляющие.
Бабка должна легко, свободно перемещаться по направляющим. К верхней части бабки приварите гайки (чтоб фиксировать поддерживающий центр).
Заточенный конус следует вмонтировать в балку, при этом соблюдая максимальную точность. Такой конус можно изготовить из любого болт, который подходить вам размером.
После этого собирают всю конструкцию, проверяют на легкость вращения шпинделя, регулирую передний и задний центры для создания ровной оси.
Теперь вы знаете, что построить станок для дерева или металла вполне реально и требует от вас немногих знаний и усилий, и при этом он вам обойдется значительно дешевле (да и в случае поломки вы сможете самостоятельно его починить).
В целом же изготовление такого станка вам поможет даже если вы и не часто занимаетесь такими работами, единственно такие механизма весьма громоздкие и нужно место для их хранения (или можно сделать «карманные» модели).
Токарный станок по металлу видео
