Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.

1. ТИПЫ

1.1. Двери в зависимости от конструкции подразделяют на типы:

Г - с глухими полотнами;

О - с остекленными полотнами;

К - с остекленными качающимися полотнами;

У - со сплошным заполнителем полотен усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери относят к изделиям нормальной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт.1. Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении 1.

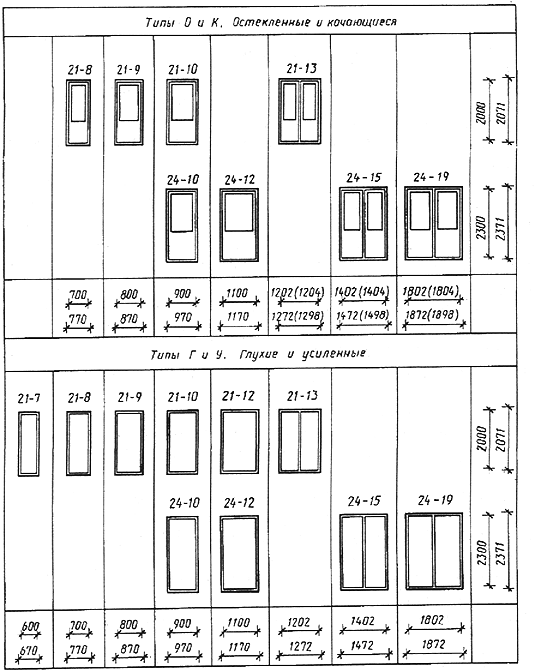

Черт.1. Габаритные размеры дверей

Габаритные размеры дверей

Черт.1

Примечания:

1. Схемы дверей изображены со стороны открывания полотна.

2. Цифры над схемами дверей означают размеры проемов в дециметрах.

3. Размеры в скобках даны для дверей с качающимися полотнами.


По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

1.5. Устанавливают следующую структуру условного обозначения (марки) дверей:

Примеры условных обозначений

Дверь остекленная однопольная для проема высотой 21 и шириной 10 дм, правая, с порогом:

ДО21-10П ГОСТ 6629-88

То же, глухая двупольная для проема высотой 24 и шириной 15 дм, левая, с порогом:

ДГ24-15ЛП ГОСТ 6629-88

То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:

ДК24-19 ГОСТ 6629-88

То же, усиленная, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правая:

ДУ21-9 ГОСТ 6629-88

Полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:

ПГ20-7ЛН ГОСТ 6629-88

2. КОНСТРУКЦИЯ

2.1. Двери должны изготовляться в соответствии с требованиями ГОСТ 475 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма и типоразмеры дверей должны соответствовать указанным на черт.2, а размеры сечений - на черт.3.

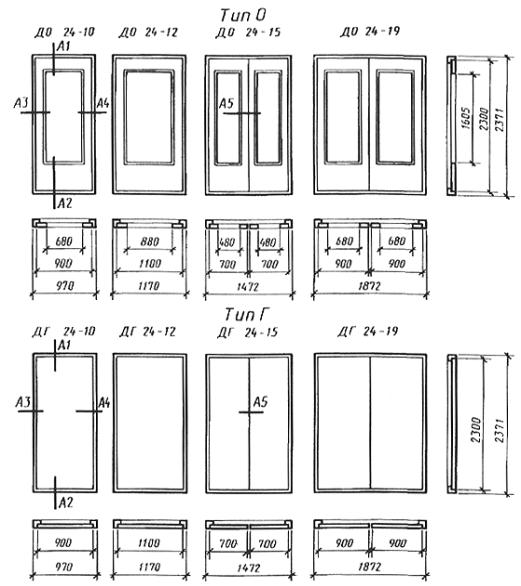

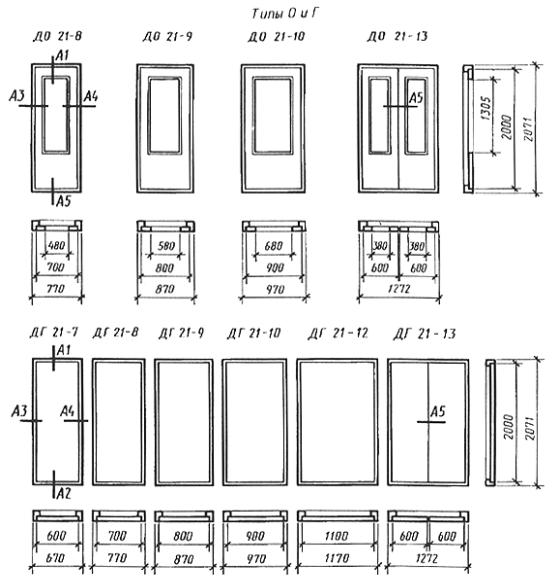

Черт.2. Конструкция, форма и типоразмеры дверей

Конструкция, форма и типоразмеры дверей

Черт.2 (лист 1)

Черт.2 (лист 2)

Черт.2 (лист 3)

Примечания:

1. Сечения деталей см. черт.3.

2. Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

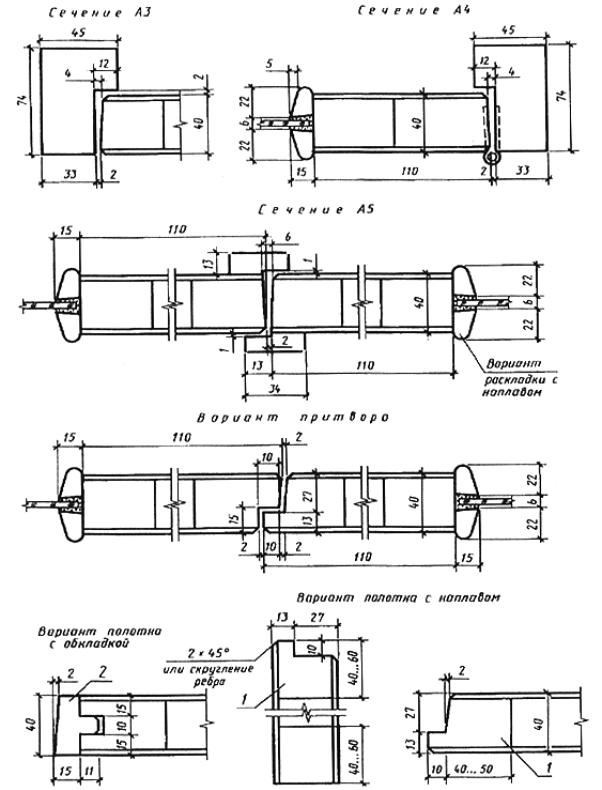

Черт.3. Типы О и Г

Типы О и Г

1 - монтажная доска; 2 - узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481 , или оконное стекло по ГОСТ 111 * толщиной 4-5 мм

Черт.3 (лист 1)

______________
ГОСТ Р 54170-2010 , здесь и далее по тексту. - Примечание изготовителя базы данных.

Примечания:

1. Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2. Допускается применение пластмассовых раскладок для крепления стекол.

3. Допускается применение монтажных досок иной конструкции.

1 - бруски каркаса щита; 2 - обкладка

Черт.3 (лист 2)

Примечание. Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт.1 и 2.

______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5088-2005 , здесь и далее по тексту. - Примечание изготовителя базы данных.

Черт.3 (лист 3)

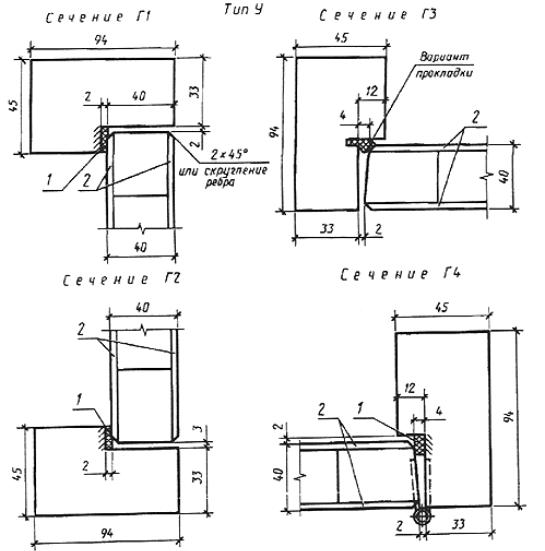

1 - уплотняющая прокладка по ГОСТ 10174 ; 2 - облицовка ДВП марки СТ или Т группы А толщиной 3,2-5 мм по ГОСТ 4598 или водостойкая фанера марки ФК толщиной 4-6 мм по ГОСТ 3916.1 или ГОСТ 3916.2

Черт.3 (лист 4)

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в приложении 2.

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5-6 мм, ширина 3-4 мм.

Допускается применение брусков шириной 45-60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными брусками на клею в шип или на шкантах, скобах, скрепках.

2.5. Двери облицовывают материалами в соответствии с ГОСТ 475 в части, относящейся к дверям нормальной влагостойкости.

2.6. Двери, применяемые для комплектации санитарно-технических кабин, допускается изготовлять с полотном толщиной 30 мм и высотой не менее 1800 мм, с шириной бруска коробки не менее 50 мм.

2.7. Двери типов О и К допускается изготовлять рамочной конструкции с шириной брусков рамки не менее 100 мм.

2.8. На нижней части полотен дверей типа У общественных зданий по требованию потребителя крепят с обеих сторон полосы из декоративного бумажнослоистого пластика толщиной 1,3-2,5 мм по ГОСТ 9590 *, сверхтвердых ДВП толщиной 3,2-4 мм по ГОСТ 4598 , листового алюминия или окрашенной тонколистовой стали. Ширина накладок 220 мм.
________________
* На территории Российской Федерации документ не действует (Приказ Ростехрегулирования от 06.04.2009 N 131-ст). - Примечание изготовителя базы данных.

2.9. Коробку без порога расшивают внизу монтажной доской с креплением гвоздями или шиповыми соединениями к торцам вертикальных брусков.

2.10. В дверях типов О и К общественных зданий устанавливают с двух сторон защитные ограждения, примеры которых приведены в приложении 3.

2.11. Двери типа У и бескоробочные двери типов Г и О должны быть укомплектованы уплотняющими прокладками по ГОСТ 10174 или другими, обеспечивающими необходимую герметичность притворов.

2.12. Расположение приборов приведено в приложении 4. Двери должны поставляться с выбранными гнездами под корпуса замков (защелок) и отверстиями под ручки.

Полотна для бескоробочных дверей должны поставляться с установленными верхними полупетлями, нижние полупетли должны упаковываться и поставляться в комплекте.

2.13. Варианты установки бескоробочных дверей приведены в приложении 5.

Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении 6.

Схемы определения левых и правых дверей приведены в приложении 7.

Спецификация стекол для дверей приведена в приложении 8.

2.14. В заказе на поставку дверей должно быть указано:

Число дверей по маркам и обозначение настоящего стандарта;

Вид и цвет отделки;

Вид и толщина стекла;

Спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

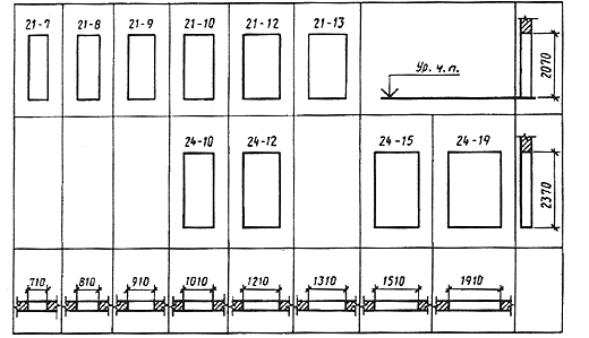

ПРИЛОЖЕНИЕ 1 (справочное). РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

ПРИЛОЖЕНИЕ 1
Справочное

Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения 5.

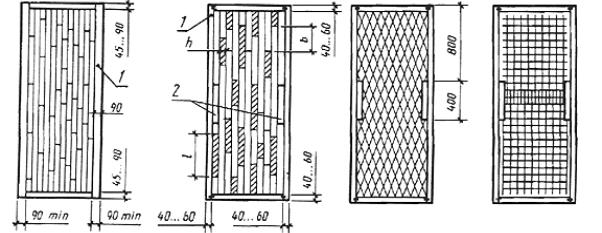

1. Щит со сплошным заполнением деревянными брусками (рейками) или полосами ДСП			2. Щит с мелкопустотным заполнением деревянными брусками (рейками) или полосами ДСП			3. Щит с мелкопустотным заполнением из шпона				4. Щит с мелкопустотным заполнением из фанеры или твердой ДВП
1 - шип, скоба или скрепка; 2 - бруски для установки замка или ручек; - ширина просвета, не более 40 мм; - длина просвета, не более 400 мм; - сдвиг реек относительно друг друга, не менее 50 мм
Черт.5 (лист 1)
5. Щит с мелкопустотным заполнением из мягкой ДВП			6. Щит с мелкопустотным заполнением из твердой ДВП (вариант)			7. Щит с мелкопустотным заполнением из бумажных сот			8. Щит с мелкопустотным заполнением деревянными брусками (рейками)
Черт.5 (лист 2)
Примечания: 1. Пример 1 - для двери типа У, примеры 2-7 - для дверей типа Г. 2. Для полотна высотой 2300 мм длина брусков для установки замка и ручек - 700 мм. Установка брусков - см. пример 3. 3. При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина - 200 мм. 4. Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3-7.

1 - деревянные планки

Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

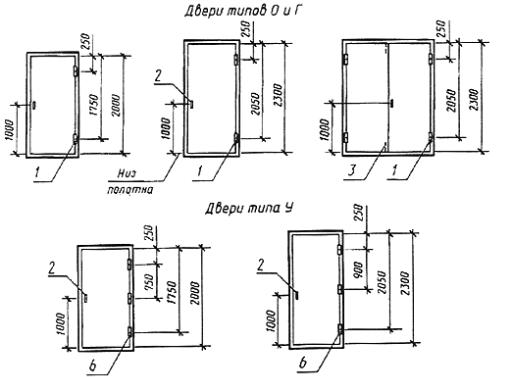

1 - петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4; 2 - ручки РС100, РС140, РК1, РК2, замки и защелки; 3 - задвижки ЗТ; 4 - петли ПВ1-100, ПВ2-125 или винтовые и накладные петли, изготовляемые по специальным ТУ; 5 - замки ЗВ7А, ЗВ4; 6 - петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

Примечания:

1. Приборы для дверей должны соответствовать ГОСТ 5087 , ГОСТ 5088 , ГОСТ 5089 *, ГОСТ 5090 .
_______________
* На территории Российской Федерации документ не действует. Действует ГОСТ 5089-2011 . - Примечание изготовителя базы данных.

2. Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

3. В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088 .

ПРИЛОЖЕНИЕ 5 (справочное). БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

ПРИЛОЖЕНИЕ 5
Справочное

1 - деревянная пробка; 2 - стальная пластина; 3 - анкер; 4 - врезная петля; 5 - винтовая карта петли с гайкой; 6 - уплотняющая прокладка по ГОСТ 10174

Черт.8 (лист 1)

1 - деревянная пробка; 2 - стальная пластина; 3 - анкер; 4 - накладная петля; 5 - уплотняющая прокладка по ГОСТ 10174 ; 6 - деревянный порог

Черт.8 (лист 2)

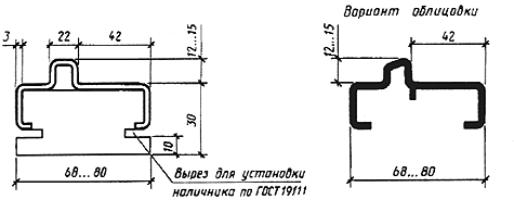

ПРИЛОЖЕНИЕ 6 (справочное). КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

ПРИЛОЖЕНИЕ 6
Справочное

Черт.9

Примечание. Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.

ПРИЛОЖЕНИЕ 7 (справочное). СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 7
Справочное

ПРИЛОЖЕНИЕ 8 (справочное). СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 8
Справочное

Марка двери	Размер, мм
	Высота
ДО21-13, ДК21-13
ДО24-15, ДК24-15
ДО24-19, ДК24-19

Текст документа сверен по:
официальное издание
Деревянные детали и
изделия из древесины для строительства.
Часть 1. Окна и двери: Сб. ГОСТов. -
М.: ИПК Издательство стандартов, 2002

Разделы статьи:

В большинстве домов и квартир размер проема составляет установленный в советское время стандарт, регламентирующий ширину и высоту прохода под входную дверь. Однако в те времена дверные конструкции изготавливались преимущественно из дерева и не имели столь широкого разнообразия моделей. В настоящее время производители дверей также придерживаются определенных условий соотношения высоты и ширины изделий. Однако принципы подбора размеров зависят теперь от множества не только конструктивных, но и эстетических факторов.

Важно помнить, что к входным дверям относятся не только изделия, устанавливаемые на входе в квартиру или частный дом. Двери подъездов также считаются входными.

Размеры деревянных входных дверей по ГОСТу

Деревянная входная дверь может иметь различные размеры проема. Эти величины зависят от множества факторов. Так, при наличии обшивки либо остекления, правосторонняя и левосторонняя входная дверь имеет средние размеры в 90 см ширины и 210 см высоты. К факторам, определяющим габариты проемов, относятся:

• Размерная сетка внутренней рамки;
• Количество створок;
• Размер планки порога.

Обязательные к установке защитные планки имеют размеры, также зависящие от материала изготовления. Деревянные изделия имеют толщину в 1,6 – 1,9 см, ДСП – 0,3 см, а пластиковые не превышают 0,2 см.

Размеры металлических входных дверей по ГОСТу

К стандартным параметрам двери из металла относятся габариты в 203 см высоты в соотношении с 90 см ширины. При расчетах размеров дверных проемов следует учитывать наличие обрамляющей окантовки по периметру входа. В старых постройках она выполнена из дерева и подлежит снятию при замене конструкции. В новых домах, в большинстве случаев, такая окантовка выполнена из металла и ее снятие крайне затруднительно. Потому чаще всего ширина такого прохода считается с учетом этого элемента.

Кроме того, довольно часто для расширения функциональных возможностей ширина дверного прохода может значительно увеличиваться. В увеличенный проем устанавливаются дверные конструкции с двумя створками.

Метрическая и английская системы измерений

Поскольку рынок входных конструкций в настоящее время предлагает изделия не только отечественных, но и зарубежных производителей, в обиходе присутствуют различные системы исчислений. В процессе подбора изделия важно учесть используемую производителем измерительную систему.

В метрической системе стандартные параметры для изделий выглядят так:

• Простые металлические двери имеют размеры: высоту в 2,04 м и ширину в 0,826 м;
• Усиленная металлическая дверь – 2,05 м при ширине в 0,86 м;
• Двустворчатая дверь имеет габариты в 2,419 м высоты и 1,910 м ширины.

Большинство зарубежных заводов-производителей выполняют изготовление и маркировку изделий ориентируясь на английскую систему измерений. Стандартные изделия не имеют большого ассортимента и представлены высотой в 6 футов и 8 дюймов, что соотносимо к 2032 мм. Ширина изделий имеет 2 фута и 9 дюймов, что в метрической системе составляет 840 мм.

Соотношение размеров дверей и проемов

При вычислении габаритов для подбора подходящей дверной конструкции, проем для входной двери измеряется в нескольких точках и выбирается наименьшее значение. Рекомендуемые размеры дверей под различные габариты проемов:

• Проход в 208*88 см рассчитан на монтаж полотна с габаритами в 205*85 см;
• При проемах в 210*92 см оптимальные размеры полотна двери составляют 207*89 см;
• Для входного прохода в 210*100 см предназначены металлические двери с габаритами 207*97 см;
• Расширенный проход в 210*127 см отлично подходит для двустворчатой дверной конструкции в 207*120 см.

При использовании полотен усиленного типа соотношения габаритов будут несколько иными. Так, изделие с размерами 2,05*0,865 м предполагает установку в проход конструкции с параметрами в 2,08*0,9 м. При монтаже конструкции с размерами в 2,07*0,905 м нужен дверной проход с параметрами 2,1*0,94 м. Изделие с высотой в 2,07*0,985 м подходит к проходу 2,1*1,02 м.

Размерные соотношения могут значительно отличаться при монтаже дверной конструкции с толстой обшивкой из натуральной древесины.

Стандартные габариты для многоквартирных домов

При установке входной металлической двери в проход весьма важно соблюдать все требования и нормативы законодательства. Только в таком случае дверь будет соответствовать заявленным характеристиками производителя. Согласно строительным нормативам, габариты зависят от размеров лестничной площадки, а также материалов, из которых изготовлены стены.

В новых постройках проем, предназначенный под входную металлическую дверь, имеет допустимые размеры от 1950 до 1980 мм. При этом его ширина достаточно небольшая и составляет от 740 до 760 мм.

В домах из кирпича с большим количеством квартир проемы имеют большие габариты. Так, высота конструкций колеблется в диапазоне от 2050 до 2100 мм. Ширина при этом составляет от 880 до 920 мм.

В многоквартирных домах старого типа дверные проходы хоть и рассчитаны в основном на одностворчатые металлические конструкции, однако они имеют наиболее крупные габариты. Так, номинальная высота составляет от 2040 до 2600 мм. При этом ширина колеблется от 830 до 960 мм. Девятиэтажные жилые дома периода постройки после 1970 года имеют стандартные входные проемы с габаритами вплоть до 2550 мм высоты и 1250 мм ширины.

Стоит заметить, что перепланировка имеющихся дверных проходов в многоэтажных домах недопустима без получения специального разрешения архитектурной комиссии. Такие жесткие правила основываются на инженерных особенностях домов и стен, а также нормах противопожарной безопасности. Кроме этого, при расчете норм для каждого дома учитывались предполагаемые нагрузки на стены. Поэтому их несоблюдение и самовольная перепланировка может повлечь за собой образование трещин в стенах квартир. При этом в частных домах допускаются любые габариты входных дверных проемов и их перепланировка. Однако в этом случае рекомендуемо соблюдение минимальных эвакуационных требований.

Преимущества использования стандартов

В настоящее время большинство заводов-производителей входных металлических дверей имеют широкий ассортимент продукции с размерной линейкой, максимально приближенной к стандартным габаритам проемов. При этом вариантов декоративной отделки для классических стандартных моделей намного больше, чем для продукции, изготавливаемой под заказ по индивидуальным меркам.

Стандартные двери имеют значительно меньшую стоимость по сравнению изделиями под заказ, несмотря на одинаковое оснащение конструкций. К тому же, процесс монтажа выполняется проще и не требует значительных затрат на подгонку зазоров. Также существенным преимуществом является экономия времени в процессе монтажа.

Действующие нормативы

В настоящее время каждый из входных дверных проемов, согласно пункту 6.9 нормативного документа СНиП 210197, является объектом, относящемся к эвакуационным выходам. Поэтому одним из главных требований является обеспечение свободного и быстрого перемещения в случае экстренной эвакуации. Для этих целей дверная конструкция, расположенная в качестве входной, должна соответствовать минимальным допустимым размерам.

Таким образом регламентируется, что минимальная высота должна превышать отметку в 1900 мм. А ширина дверного проема для помещений жилого типа не может быть меньше 800 мм. При этом габариты дверей для офисных и прочих общественных помещений имеют минимальные показатели в 1900*1200 мм.

Парадные металлические конструкции квартир многоэтажных домов по своим габаритам должны совпадать либо превосходить ширину лестничного марша. Данные требования содержатся в документе СНиП под пунктом 6.29. Такие конструкторские решения, исходя из расчетов, позволяют обеспечить безопасность и эвакуационных мероприятий для всех жильцов многоквартирного дома.

Помимо этого, соблюдение нормативов позволит беспрепятственно производить доставку габаритных предметов мебели и крупную бытовую технику.

Независимо от назначения сооружения, для входа в него и для сообщения между помещениями нужны двери и необходимые для их установки дверные проемы. Русские бани не исключение. И вряд ли в ближайшее время человечество придумает иной способ, чтобы входить, принимать гигиенические процедуры и не терять при многократных перемещениях благотворное тепло. Конфигурация и размер дверного проема собственниками может быть выбрана произвольно. Однако дороговизна сделанных на заказ дверей с нестандартными габаритами убеждает покупать готовые конструкции. Значит, размер проема в строящейся бане должен соответствовать выбранному для обустройства изделию, чтобы не пришлось их впоследствии подгонять друг под друга.

Видео об установке дверного блока в сруб

Стандарты дверей и проемов

В пользу приобретения сделанных на заводе дверных блоков выразительно «глаголет» не только выдающаяся цена, голос которой перейдет с мягкого шепота на истошный крик при приобретении доборов, уплотнителей и фурнитуры.

• Заводские дверные блоки полностью укомплектованы и подготовлены к монтажу. Владельцам бань остается их лишь установить в соответствии с прилагаемой инструкцией.
• Сделанные на заводе дверные коробки и полотна, подобранные с ориентацией на условия эксплуатации, не будут деформироваться в условиях интенсивного парообразования.
• Предоставляются гарантии, некачественную продукцию можно без проблем поменять.

В случае замены в процессе очередного ремонта стандартный размер дверного проема предоставит возможность быстро найти и купить аналогичное изделие. Да и сама установка не потребует ни сверхчеловеческих усилий, ни особого мастерства, ни опыта.

Различия зарубежных и отечественных дверей

Владельцам бань сейчас предоставляется возможность обустроить сооружения изделиями российских, белорусских или украинских производителей или купить дверную конструкцию, выпущенную на испанской, итальянской или французской фабрике.

Регламентируют габариты дверей и соответствующие им размеры дверных проемов гост за номером 6629-88, СНиПы и DINы с номерами от 18100 до 18102. Разница в значениях ширины, высоты дверей и проемов незначительная, так как все нормативы ориентированы на среднестатистические физиологические параметры пользователей, но об учете специфики страны-производителя не следует забывать при расчете проема:

• Высота дверного полотна обычно варьирует вокруг двухметрового роста. Это 2000 мм ± 100 или 150 мм.
• Ширина полотна заводской одностворчатой двери отечественного производства от 600 до 900 мм. Зарубежные производители по данному параметру с нашими солидарны. Только французы выпускают полотна с шириной меньше на 1 см (89 см, 79 см и т.д.).

Толщина выпущенных в СНГ дверных конструкций рассчитана на традиционную мощность стен 75 см. Для увеличения и уменьшения ее разработаны специальные схемы. Если они не предусмотрены изготовителем, нужно будет докупить и установить доборную планку.

Обратите внимание, что максимальная толщина фабричного дверного блока 128 мм. Если нет денег и желания устанавливать дополнительный добор на излишне «толстые» стены, можно обналичку проема сделать лишь с лицевой стороны, а с обратной сделать откос или установить самоклеящийся нащельник.

Принципиально на выбор двери и расчет под нее проема толщина не влияет. Важны базовые показатели высоты и ширины, так называемый дверной просвет, отталкиваясь от которого вычисляются необходимые величины.

Как выбрать ширину дверного просвета

Если в семье владельца или среди его знакомых нет слишком упитанных людей, не стоит увлекаться широкими банными дверями. Они ведь не будут сохранять тепло так же, как стены:

• Предпочитаемая собственниками загородных бань ширина дверного просвета входной двери в среднем 80 см. Можно и больше с учетом необходимости вносить и менять банную мебель, оборудование.
• Для обустройства внутренних перегородок достаточно дверей с шириной 70 и даже 60 см.
• В парную, санузел и душевую, если они есть, лучше установить двери с шириной 60 см.

Если есть возможность, то для парилки желательно купить специальную дверь из липы, и уже по ее габаритам со скрупулезной точностью рассчитывать размеры проема.

Формула расчета проемов под банные двери

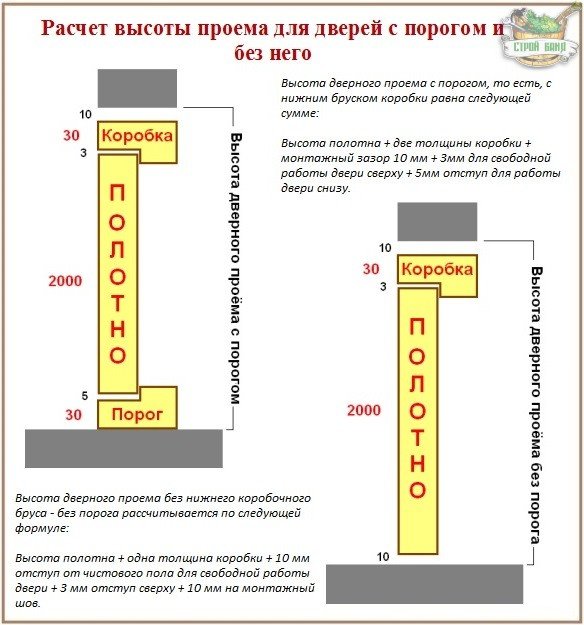

Для того чтобы вычислить размеры дверных проемов, воспользуемся простейшей арифметикой. Высоту дверного просвета банально обозначим литерой В, а ширину Ш. Еще нам потребуется толщина, то есть размер в четверти коробочного бруса. Обычно сторона его равна 25 или 30 мм.

• К ширине полотна прибавим толщину правого и левого бруса, предположим 25 мм + 25 мм. Для того чтобы дверь нормально функционировала, нужно оставить зазоры по притворам. Для свободной работы петель надо прибавить 2 мм, а для замка 4 мм. Потребуются еще технологические зазоры для монтажных швов. Справа и слева по 10 мм. Итого: Ш + 2×25 + 2×10 + 2 + 4 = ширина проема. Значит, к ширине полотна нужно прибавить 76 мм.
• К высоте дверного полотна без порожка прибавим 10 мм. Вверху кроме толщины коробки 25 мм добавим 3 мм и еще 10 мм на зазор для верхнего монтажного шва. Итого: В + 3 + 25 + 10 + 10. Получается, к высоте следует прибавить 48 мм. Высота рассчитывается от плоскости чистового пола.
• К высоте двери с порожком прибавим толщину верхнего и нижнего коробочного бруса, 3 мм на свободную работу двери вверху и 5 мм внизу. Итого: В + 2×25 + 5 + 3. Выходит, что разница между высотой полотна и высотой проема 58 мм.

Желательно, чтобы двери в одном помещении находились на одном уровне, для чего нужно безукоризненно выровнять полы. Если планируется близкое расположение дверей, не забудьте, что для их обустройства потребуется еще и установка наличников.

Особенности формирования проемов в деревянных банях

Их можно формировать в процессе возведения венцов из бревна или бруса. Нужна будет предварительная разметка элементов сруба и выполнение дополнительных пазов для крепления коробок. После чего нужно будет еще выждать время, необходимое для традиционной усадки деревянного строения.

Год-полтора постстроительного перерыва нужно выдержать при любом раскладе. Установка дверных блоков в баню из древесины допустима только по окончании интенсивной усадки.

Намного проще, выдержав требующийся технологический перерыв, выпилить проемы бензопилой по точно выверенной разметке. При использовании этого метода для того чтобы венцы «не разъехались» вдоль вертикальной оси стены делают паз под установку армирующего бруса. Дверную коробку прибивают именно к нему.

Между верхней линией дверного проема и коробкой обязательно следует оставить 3-5 см, так как деревянное строение слегка будет оседать и впоследствии.

Абсолютно несложно рассчитать размеры дверей и дверных проемов. Досконально знающие алгоритм монтажа дверных блоков спецы вычислят все необходимые величины в момент. Неопытным исполнителям несколько сложнее, так как требуется понять, зачем нужен тот или иной зазор.

В случае ошибки в расчетах проем в деревянной коробке несложно исправить. Нужно больше - воспользуемся бензопилой. А вот для уменьшения слишком большого просвета, плотники рекомендуют устанавливать дополнительный короб – контркоробку.

Для того, чтобы привести производство интерьерных элементов к единому образцу были введены и утверждены на государственном уровне стандартные размеры межкомнатных дверей. Это значительно упрощает выбор изделий при необходимости их замены. Достаточно произвести корректное измерение параметров типового проема и купить подходящую модель.

Если с изделиями отечественного производства проблем не возникает, то при покупке импортной межкомнатной двери может возникнуть затруднительная ситуация, так как в иностранных государствах существует другой стандарт. Помимо этого при покупке альтернативных типов дверей (двустворчатых, раздвижные, скрытые) необходимо знать некоторые их конструктивные особенности.

Государственные стандарты

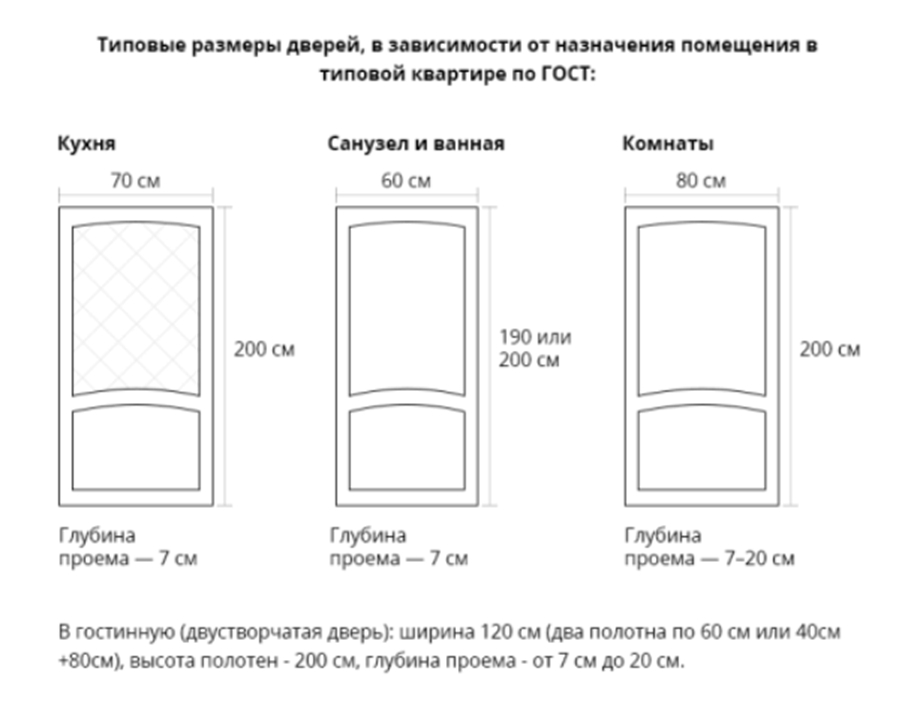

Существуют определенные утвержденные государственные стандарты (ГОСТ), согласно которых отечественные производители изготавливают межкомнатные интерьерные элементы. Это ГОСТ 6629-88, а также СНиПы 21-7, 21-8, 21-9, 21-10, 21-13. Для удобства обозревания эти данные сведены в таблицу, где отображены наиболее общие стандарты:

Если выбор пал на изделие импортного происхождения, то габариты межкомнатной двери можно проверить на соответствие европейским стандартам DIN 18100-18102, а также DIN4172, указывающим габариты проема в свету:

Эти размеры необходимо принимать во внимание, если вы планируете заказать, к примеру, итальянскую дверь. Скорее всего, импортные модели будут иметь нестандартные габариты, которые следует учитывать при закладке дверных проемов в процессе планировки строительства или капитального ремонта.

Для дверных проемов по высоте превышающих 2000-2040 мм, разработан свой стандарты, обозначенные в нижеприведенной таблице.

В разработке государственных стандартов учитывается потребности основного сегмента населения, живущего в стандартных постройках. В выборе типовых моделей того или иного размера большую роль играет и ее функциональное назначение. Другими словами важно то место в квартире, где это изделие будет располагаться. В соответствии с этим требованием подбираются габариты полотна, особенности конструкции, оснащение специальной фурнитурой.

Нюансы корректного измерения проема

В некоторых случаях возникает необходимость самостоятельного измерения параметров для покупки межкомнатной двери. Это случается, если дом или квартира находится на большом расстоянии от компании-производителя, в другом городе или в ином государстве. Самостоятельное измерение производится также в тех случаях, когда нет времени для ожидания визита замерщика либо заказчику удобнее производить снятие габаритов своими силами. Независимо от причины, провести это мероприятие необходимо максимально точно, чтобы выбранная модель идеально вписалась в существующий проем без необходимости его корректирования. Это означает, что высота, ширина и толщина полотна межкомнатной двери должны максимально близко походить к соответствующим параметрам проема. Для осуществления корректного измерения, следует ориентироваться на следующие правила.

Определение значения ширины проема.

Для этого следует измерить расстояние между стенами в самой узком месте проема. Если стена становится более узкой ближе к двери, то измерять нужно именно в этой части. В случае равномерной ширины стены без сужений, место осуществления замера ширины не имеет принципиального значения. Если демонтаж прежней двери еще не произведен, то измеряемое расстояние от середины одного наличника до середины противоположного наличника – это и есть ширина межкомнатных дверей.

Определение высоты проема.

Для определения показателя этого габарита требуется измерить расстояние от точки чистового пола до самой нижней точки верхней части проема. Если дверной проем сужается ближе к петлям, то измерение нужно проводить в этой области. Если высота проема является равномерной, то локация измерения не имеет решающего значения. Проще всего произвести измерение по прежней двери, если ее еще не успели демонтировать. В этом случае высота межкомнатных дверей будет равняться расстоянию от середины верхнего наличника до нулевой точки чистового пола.

Определение глубины проема.

Для этого необходимо будет измерить толщину стены, в которой располагается дверной проем. Это и будет глубиной проема. Измерение следует производить в трех сечениях: в верхнем, среднем и нижнем на обеих стенах. Это скрупулезное мероприятие необходимо для того, чтобы выявить наиболее широкое место в стене. Если прежняя дверь не демонтирована, то необходимо измерить размеры коробки и стены (толщину), если она выступает за пределы короба. Для корректного измерения трех ключевых габаритов лучше всего воспользоваться услугами профессионала. Обладая сводом знаний, мастер по установке произведет безупречное измерение и даст дельные рекомендации по выбору типовой или нестандартной межкомнатной двери. Напоминаем, что при заказе дверей в компании Porta prima визит мастера для осуществления измерения габаритов и консультация по выбору дверного полотна являются абсолютно бесплатными.

Формулы для измерения дверного полотна

Зачастую складывается такая ситуация, что требуется сделать дверной проем, а выбор модели полотна еще не произведен. В этом случае для измерения параметров проема следует обязательно учитывать следующие моменты:

• размеры дверного полотна (ширина, высота, толщина);
• размеры короба (толщина, ширина);
• показатель ширины наличников.

Для большей наглядности будет приведен пример вычисления габаритов дверного проема.

Допустим, что для установки будет использовано дверное полотно стандартного размера, имеющее следующие габариты:

• Вдв – высота дверного полотна – 2000 мм;
• Шдв – стандартная ширина межкомнатной двери – 70 0 мм.

При таких параметрах межкомнатного изделия будет устанавливаться коробка, толщина которой (Тк) будет равняться 30 мм. Величина монтажного зазора (Мз) при этом будет равной 10 мм, а значение блока двери (Бд) равняется 20 мм. При этих стандартных значениях показатель высоты порога (Вп) будет составлять 20 мм.

Формула для расчета ширины проема будущей двери:

Ш проема= Шдв + 2×Тк + Мз +2×Бд =700 + 2×30 + 10 + 2×20 = 810 мм.

Высота проема высчитывается по следующему выражению:

Впроема = Вдв + Вп + 2× Тк = 2000 + 20 + 2×30 = 2080 мм.

Следовательно, для полотна межкомнатной двери габаритами 2000×700 мм, потребуется изготовить дверной проем 2080 × 810 мм.

По стандарту глубины проема 7,5 мм производится изготовление дверной коробки. Если толщина дверного полотна межкомнатной двери не соответствует этому показателю, необходимо либо заказывать короб по индивидуальным размерам, либо применять в конструкции доборы. Поэтому расчеты рекомендуется производить заранее.

Как рассчитать, подойдет ли дверь в проем?

Распространена такая ситуация, когда подбирается стандартная дверь к имеющемуся проему. Обычно хорошей подсказкой для выбора является маркировка дверных изделий, на которой обозначены основные габариты.

На этом этапе могут возникнуть сомнения, подойдет ли изделие и не появятся ли дополнительные сложность в его установке.

Чтобы развеять сомнения, нужно рассуждать следующим образом:

• Допустим, у нас имеется дверной проем 900 × 2040 мм, что соответствует стандарту.
• Рассчитываем ширину: показатель стандартной ширины полотна 800 мм складываем с толщиной короба (с двух сторон) и конструкционными интервалами по 15 мм. Следует учесть, что интервал имеется слева и справа от двери, поэтому нужно умножить его на два. При вычислении получаем 880 мм.
• Рассчитываем высоту по аналогичной схеме. Высота полотна 2000 мм добавляется к показателю толщины коробки 25 мм и верхнему монтажному расстоянию 15 мм. Получаем значение 2040 мм.

Следовательно, межкомнатная дверь стандартного размера 800 × 2000 мм идеально подойдет в типовой проем с габаритами 900 × 2040 мм. Это лишний раз доказывает необходимость создания государственных стандартов в строительной отрасли. Можно смело покупать типовое изделие, не терзаясь в сомнениях, подойдет ли оно.

Что делать, если дверь подобрана некорректно?

Однако случаются ситуации, когда купленное полотно с коробом, были выбраны неточно. Когда возврат покупки невозможен по объективной причине, можно воспользоваться некоторыми строительными хитростями:

• когда недостает всего несколько миллиметров в ширине или высоте дверного проема, можно аккуратно прорубить более широкое отверстие в стене;
• если короб уже толщины простенка, рекомендуется использовать добор, который закроет выделяющуюся область толщины простенка;
• если толщина короба намного уже, чем размеры дверного проема , то по периметру коробки (за исключением низа) оформляют в ровный откос;
• при неприемлемости перечисленных способов рекомендуется заказать двери по индивидуальным нестандартным параметрам.

В компании Porta prima вы можете купить качественные стандартные межкомнатные двери или заказать индивидуальный дизайн по вашему проекту. Широкий ассортимент, удобный сервис и непревзойденно высокие потребительские характеристики продукции нашей фабрики по достоинству оценили тысячи москвичей. Цены являются приемлемыми и соответствуют высокому качеству межкомнатных дверей.

ГОСТ 6629-88

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Двери деревянные внутренние
для жилых и общественных зданий

Типы и конструкция

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.89

Настоящий стандарт распространяется на деревянные внутренние двери для жилых и общественных зданий, а также для административных и вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.

Стандарт не распространяется на двери специального назначения (в т.ч. противопожарные и звукоизоляционные) и двери из древесины ценных пород.

1. ТИПЫ

1.1. Двери в зависимости от конструкции подразделяют на следующие типы:

Г - с глухими полотнами;

О - с остекленными полотнами;

К - с остекленными качающимися полотнами;

У - со сплошным заполнителем полотен, усиленные для входов в квартиры.

1.2. Двери типов Г и О изготовляют с одно- и двупольными полотнами, с мелкопустотным (решетчатым) заполнением полотен, с порогом и без порога, с наплавом и без наплава, с обкладками и без обкладок, с коробками и без коробок.

Двери типа К изготовляют с двупольными полотнами, с мелкопустотным заполнением полотен, без порога, без наплава, с обкладками и без обкладок, с коробками.

Двери типа У изготовляют с однопольными глухими полотнами, с порогом, без наплава, без обкладок, с усиленными коробками или без коробок.

1.3. Двери, изготовляемые по настоящему стандарту, относят к дверям нормальной влагостойкости.

1.4. Габаритные размеры дверей должны соответствовать указанным на черт. . Размеры на чертежах стандарта даны для неокрашенных изделий и деталей в миллиметрах. Размеры проемов для дверей приведены в приложении .

По требованию потребителя допускается изготовление дверей типов О и К размерами 24-12, 24-15, 24-19, а также дверей типа Г размерами 24-15, 24-19 высотой 2071 мм.

Допускается изготовление двупольных дверей типов Г и О с неравными по ширине полотнами.

1.5. Устанавливается следующая структура условного обозначения (марки) дверей:

Пример условного обозначения двери остекленной однопольной для проема высотой 21 и шириной 10 дм, правой, с порогом:

ДО 21-10П ГОСТ 6629-88

То же, глухой двупольной для проема высотой 24 и шириной 15 дм, левой, с порогом:

ДГ 24-15ЛП ГОСТ 6629-88

То же, с качающимися полотнами для проема высотой 24 и шириной 19 дм:

ДК 24-19 ГОСТ 6629-88

То же, усиленной, со сплошным заполнением полотна, для проема высотой 21 и шириной 9 дм, правой:

ДУ 21-9 ГОСТ 6629-88

То же, полотно бескоробочной двери типа Г, однопольной для проема высотой 20 и шириной 7 дм, левой, с наплавом:

ПГ 20-7ЛН ГОСТ 6629-88

2. КОНСТРУКЦИЯ

2.3. Полотна дверей типа У должны изготовляться со сплошным заполнением щита калиброванными по толщине деревянными рейками или ДСП, а также с применением калиброванных по ширине полос ДСП, уложенных на ребро.

Примеры заполнения щитов дверных полотен приведены в приложении .

2.4. Вертикальные бруски рамки полотна двери типа У должны иметь ширину не менее 90 мм. Допускается прорезать бруски по длине с обеих сторон. Глубина прорезей 5 - 6 мм, ширина 3 - 4 мм.

Допускается применение брусков шириной 45 - 60 мм, склеенных по боковой поверхности.

Горизонтальные бруски рамки должны иметь ширину не менее 45 мм и соединяться в углах с вертикальными на клею в шип или на шкантах, скобах, скрепах.

Варианты коробок с облицовкой из поливинилхлорида для дверей типов Г, О без порога приведены в приложении .

Схемы определения левых и правых дверей приведены в приложении .

Спецификация стекол для дверей приведена в приложении .

2.14. В заказе на поставку дверей должно быть указано:

число дверей по маркам и обозначение настоящего стандарта;

вид и цвет отделки;

вид и толщина стекла;

спецификация приборов.

По требованию потребителя допускается поставка дверных полотен без коробок и коробок без полотен.

Габаритные размеры дверей

Примечания:

1 . Схемы дверей изображены со стороны открывания полотна.

2 . Цифры над схемами дверей означают размеры проемов в дециметрах.

3 . Размеры в скобках даны для дверей с качающимися полотнами.

Конструкция, форма и типоразмеры дверей

Черт. 2 (лист 1)

Черт. 2 (лист 2)

Примечание . Сечения деталей см. черт. .

Черт. 2 (лист 3)

Примечания:

1 . Сечения деталей см. черт. .

2 . Допускается изготовление дверей типа У с габаритными размерами дверей типа Г.

1 - монтажная доска; 2 - узорчатое стекло по ГОСТ 5533 или армированное стекло по ГОСТ 7481 , или оконное стекло по ГОСТ 111 толщиной 4 - 5 мм

Черт. 3 (лист 1)

Примечания:

1 . Сечения глухих дверей аналогичны остекленным, за исключением деталей остекления.

2 . Допускается применение пластмассовых раскладок для крепления стекол.

3 . Допускается применение монтажных досок иной конструкции.

1 - бруски каркаса щита; 2 - обкладка

Черт. 3 (лист 2)

Примечание . Ширина двупольной двери со средним притвором без притворной планки на 12 мм меньше указанной на черт. и .

1 - петля ПН9-130 по ГОСТ 5088 ; 2 - оконное стекло по ГОСТ 111 толщиной 4 - 5 мм

Черт. 3 (лист 3)

1 - уплотняющая прокладка по ГОСТ 10174 ; 2 - облицовка ДВП марки СТ или Т группы А толщиной 3,2 - 5 мм по ГОСТ 4598 или клееная фанера марки ФК толщиной 4 - 6 мм по ГОСТ 3916.1 и ГОСТ 3916.2

Черт. 3 (лист 4)

Примечание. Допускается изготовление дверей типа У с шириной брусков коробки 74 мм для внутриквартирных дверей и дверей помещений общественных зданий.

ПРИЛОЖЕНИЕ 1
Справочное

РАЗМЕРЫ ДВЕРНЫХ ПРОЕМОВ В СТЕНАХ

Примечание. Размеры проемов для бескоробочных дверей устанавливают с учетом приложения .

ПРИЛОЖЕНИЕ 2
Рекомендуемое

ПРИМЕРЫ ЗАПОЛНЕНИЯ ЩИТОВ ДВЕРНЫХ ПОЛОТЕН

1 - шип, скоба или скрепка; 2 - бруски для установки замка или ручек; h - ширина просвета, не более 40 мм; l - длина просвета, не более 400 мм; b - сдвиг реек относительно друг друга, не менее 50 мм

Черт. 5 (лист 1)

Черт. 5 (лист 2)

Примечания:

1 . Пример 1- для двери типа У, примеры 2 - 7 - для дверей типа Г.

2 . Для полотна высотой 2300 мм длина брусков для установки замка и ручек - 700 мм. Установка брусков - см. пример 3.

3 . При облицовке щитов дверей типа Г плитами ДВП толщиной 3,2 мм ширина просвета между элементами мелкопустотного заполнения не должна превышать 30 мм, а длина - 200 мм.

4 . Заполнение глухой части остекленных полотен может выполняться по аналогии с примерами 3 - 7.

ПРИЛОЖЕНИЕ 3
Рекомендуемое

Примеры установки защитных ограждений

1 - деревянные планки

Примечание. Допускается применение пластмассовых, металлических и деревянных ограждений иной конструкции.

ПРИЛОЖЕНИЕ 4
Рекомендуемое

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ДВЕРЯХ

1 - петли ПН1-110, ПН1-85, ПН2-110, ПН2-85, ПН3-110, ПН4; 2 - ручки РС100, РС140, РК1, РК2, замки и защелки; 3 - задвижки ЗТ; 4 - петли ПВ1-100, ПВ2-125 или винтовые и накладные петли, изготовляемые по специальным ТУ; 5 - замки ЗВ7А, ЗВ4; 6 - петли ПН1-130, ПН1-150, ПН2-130, ПН3-130, ПН3-150.

Примечания:

1 . Приборы для дверей должны соответствовать ГОСТ 5087 , ГОСТ 5088 , ГОСТ 5089 , ГОСТ 5090 .

2 . Типы приборов для дверей общественных зданий должны назначаться в проектах зданий.

3 . В качающихся дверях устанавливают петли ПН9-130 по ГОСТ 5088 .

ПРИЛОЖЕНИЕ 5
Справочное

БЕСКОРОБОЧНАЯ НАВЕСКА ПОЛОТНА

1 - деревянная пробка; 2 - стальная пластина; 3 - анкер; 4 - врезная петля; 5 - винтовая карта петли с гайкой; 6 - уплотняющая прокладка

Черт. 8 (лист 1)

1 - деревянная пробка; 2 - стальная пластина; 3 - анкер; 4 - накладная петля; 5 - уплотняющая прокладка; 6 - деревянный порог

Черт. 8 (лист 2)

ПРИЛОЖЕНИЕ 6
Справочное

КОРОБКИ С ОБЛИЦОВКОЙ ИЗ ПОЛИВИНИЛХЛОРИДА

Примечание. Вертикальные элементы коробки соединяют с горизонтальными с помощью шипов и стальных нагелей или шурупов.

ПРИЛОЖЕНИЕ 7
Справочное

СХЕМЫ ОПРЕДЕЛЕНИЯ ЛЕВЫХ И ПРАВЫХ ДВЕРЕЙ

ПРИЛОЖЕНИЕ 8
Справочное

СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ДВЕРЕЙ

Марка двери	Размер, мм		Кол.
	Высота	Ширина
ДО21-8	1300
ДО21-9
ДО21-10
ДО21-13,
ДК21-13
ДО24-10	1600
ДО24-12
ДО24-15,
ДК24-15
ДО24-19,
ДК24-19

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1 . РАЗРАБОТАН И ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР

РАЗРАБОТЧИКИ

Ю.А. Арго , канд. техн. наук (руководитель темы); И.В. Строков ; Г.Г. Коваленко ; З.А. Буркова ; И.И. Киселева ; Н.П. Сафонов , канд. техн. наук; В.Т. Соколова ; Т.С. Сластенко , канд. техн. наук; И.Ф. Савченко ; О.Л. Быковский ; Н.Д. Попков ; Н.И. Жуков ; Л.В. Воронкова ; Г.В. Левушкин ; В.С. Ручкин ; Н.Б. Жуковская ; Н.В. Шведов
