Если планируется деревянная лестница своими руками – пошаговая инструкция с фото, видео и проектами монтажа, размещенная на данном портале станет отличным путеводителем в данном вопросе. Для подготовки к процессу, необходимо запастись необходимым инструментом и материалами.

Материалы и параметры

Пиломатериалы: доска 40 и 25 см в ширину, 4 до 2,5 см в толщину, брусья 5х5 см, клей столярный, лакокрасочные материалы, стержни для стяжки из оцинковки, саморезы и уголки. Среди оборудования используется ручной циркуляр, шуруповёрт, кисточки, абразивная шкурка, струбцина, стамеска, шлифовальная машина.

Для правильности размещения, определяется уклон наклона, равный 25 – 40 гр. Промежуток между ступеньками составляет 19 см. Ширина проступи составляет 25 см и более. Высота поручней составляет 90 см. Тетива сооружения изготавливается на основе сосновых обрезных досок с параметрами 40 см в ширину и 4 см в толщину.

Монтаж обычной прямой лестницы

• Здесь можно узнать оптимальный способ, по которому создается деревянная лестница своими руками, видео с пошаговой инструкцией позволит максимально быстро и правильно соорудить конструкцию:

• Разметка участков для монтаж проступей обеспечивается посредством циркуляра с использованием шаблона. Для этого создаются пропилы глубиной в 1 см. Используя стамеску, удаляется масса древесины между пропилами. Готовая тетива монтируется на рабочее место.
• Тетивы фиксируются с помощью саморезов к напольной поверхности. Для этого следует запастись шуруповёртом и металлическими оцинкованными уголками.

• Из досок шириной 25 см вырезаются ступеньки с помощью циркуляра. Толщина ступенек подбривается под ширину пролёта, не меньше 2,5 см. Торцовые части для более надежной фиксации с тетивой обрабатывают шлифовальной машиной.
• Сборка ступенек и тетивы осуществляется столярным клеем. Намазываются торцовые части ступенек и пазы в тетиве. Для стяжки используются оцинкованные прутья с резьбой на концах. На них накручивают гайки с широкими прокладками.
• К установленной стойке фиксируют две доски на уровне 90 см. Они обеспечат функции поручней.
• Стойка из стали 3,5 дюйма.
• Древесный массив 1×8.
• Деревянные элементы 1×12.
• Соединители в виде стоек.
• Опоры для поручней.
• Поручни с заданными параметрами.
• Металлическая основа для ступенек.
• Сварочный аппарат.

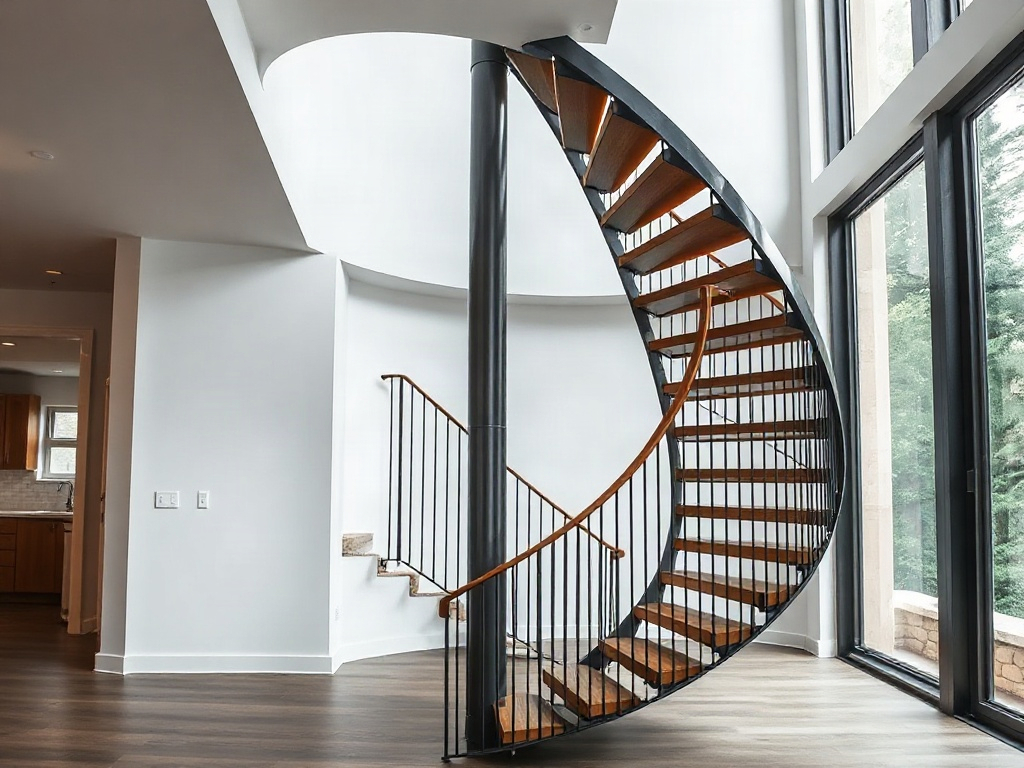

Винтовая лестница: Материалы для изготовления

Поэтапный монтаж

В рассматриваемой конструкции расстояние между перекрытиями составляет 3 м. Тогда общая высота делится на выбранный размер ступеней и получается их количество: 300 см ÷ 18 см = 16,6 шт.

Верхнее положение будет заканчиваться 17 ступенькой (округленный результат). Ширина ступенек по внутреннему краю составляет 10 см. Расчет наружного края начинается с определения наружного диаметра лестницы без поручней.

Средняя стойка и 2 ступеньки образуют сечение 172 см. Для определения длины окружности, необходимо умножить диаметр лестницы на 3,14. Тогда 172 см x 3,14 = 540 см. Поскольку монтажу подлежит 17 ступеней, 210 ÷ 17 = 32 см. Для создания перекрытия в 2,5 см, ширину ступенек снаружи составляют 35 см.

Опорная часть

Винтовое устройство создается с использованием центральной опоры из металла и основами для ступенек. Для центральной стойки с диаметром 20 см отрезается 400 см. Из них 300 отведены для 17 ступенек, 90 см для ограды вверху и 10 см выступают для запаса.

Производится разметка столба в точках, где планируется возводить ступеньки, то есть каждые 17.64 см. Верхняя часть увенчается толстой круглой пластиной, привариваемой к столбу. Внизу создается квадратная площадка высотой в 1 см и параметрами 30 на 30 см. Проделываются зазоры каждом углу площадки для анкеров и производится фиксация к основанию.

Размещение ступенек

Прикрепляются ступеньки на центральной опоре в отмеченных участках. Каждая последующая ступень перекрывает предыдущую на 2.5 см так, чтобы можно было зафиксировать опоры для соединения. Они крепят одну ступень к другой. Этому служит металл или дерево. Затем все основы ступеней фиксируются центральной опоре. Накладываются ступени из дерева на основания. Проделываются зазоры в местах, соединяющих опоры.

Затем можно ввинтить по 3 стойки перил на ступеньку так, чтобы между ними образовался промежуток не более 10 см. После монтажа стоек можно зафиксировать поручни. При покупке материала важно соблюдать возможность образовывать изгибы по направлению лестницы.

При осуществлении декоративной обработки, можно оклеить металлическую опору древесными материалами. Для отделки ступеней применяются лаковые покрытия. Они наносятся поверх грунтованной поверхности.

Внимание! Широко используются деревянные ступени в комбинации со стеклянными, металлическими и пластиковыми поручнями.

Для монтажа конструкций применяются клеевые составы с разными типами креплений. Однако, их устройство может возлагать слишком большую нагрузку на изделие.

Без соблюдения правил и без производства расчетов безопасности лестница своими руками построена будет, по меньшей мере, неудачно, потребует глобальных переделок и дорогостоящих доработок. Чтобы исключить неудачные попытки, лучше изначально делать все, ориентируясь на строительные нормы.

Простейшим решением станут модульные – их требуется только собрать из укомплектованных деталей, строго следуя предписаниям производителя. Готовые комплекты поставляются для сборки маршевых и винтовых вариантов, оснащаются полным набором крепежных и конструктивных составляющих.

Винтовая модульная лестница собирается по принципу детского конструктора их полностью подготовленных к монтажу составляющих элементов

Аргументы выбора материала

Для сооружения сварной лестницы из металла необходимы навыки сварщика и инверторный аппарат. Обучиться азам сварного дела можно самостоятельно, но для сооружения презентабельной конструкции начального курса недостаточно. Заливку бетонного сооружения зачастую предопределяют эксплуатационные условия. Ступенями из бетона обустраивают двух, трехэтажные особняки из кирпича, пеноблоков, газосиликатных панелей. К тому же холодную бетонную систему все равно придется обшивать древесиной или облицовывать другим материалом. В итоге получается, что делать придется двойную работу.

Сооружение бетонной лестницы с деревянной обшивкой по финансовым и трудовым затратам равнозначно изготовлению двух отдельных конструкций

Внимание. В двух -трехэтажных коттеджах согласно требованиям пожарной безопасности необходимо устанавливать бетонные или металлические лестничные марши, гарантирующие эвакуацию с верхних этажей в случае возгорания.

Тем, кому необходима лестница на мансарду, стоит предпочесть древесину. Материал легок, несложен в обработке, не станет продавливать перекрытия.

Совет. Для обустройства новых малоэтажных деревянных строений рекомендованы ступенчатые системы из древесины из-за усадки. Трудно предугадать, насколько уменьшится высота потолков, и какая разница будет между бетонной или металлической лестницей и перекрытием.

Вероятные ошибки, допущенные при изготовлении деревянной конструкции, проще будет исправить.

Максимально простая конструкция

Желающим сделать лестницу самостоятельно, никто не посоветует начинать со сложного винтового типа. Если ограниченные габариты помещения не позволяют выбрать простой пологий вариант, лучше приобрести готовый комплект модулей или обратиться к строителям.

Пологое «средство междуэтажного сообщения» отнимет немало пространства, но подъем и особенно спуск по ней будет наиболее комфортным. Оптимально, чтобы угол наклона не превышал 37º. Наклон в 45º автоматически переводит конструкцию в разряд приставных. Спускаться по ней нужно будет вперед спиной. Крутизна в 40º тоже не слишком удобна для спуска.

Пологая лестница с углом наклона не более 37 градусов — наиболее комфортная

Если стоит вопрос о постройке на ограниченной по размерам площади, следует отдать предпочтение двухмаршевому сооружению с лестничной площадкой или с забежными ступенями.

Внимание. Между направленными навстречу друг другу прямыми маршами расстояние должно составлять как минимум 100 мм.

Между идущими «навстречу» друг другу маршами необходимо оставить расстояние

Ступени могут опираться на несущие балки-косоуры, могут крепиться к стене болтами-больцами, присоединяться к двум боковым тетивам. Рассмотрим пример строительства с косоурами.

Конструируем лестницу своими руками

Независимо от наличия или отсутствия опыта любому мастеру следует начать с расчетов и проектирования. Проект ориентируется на безопасность и создание лучших условий для перемещения.

Проектирование и требования к проекту

• Конструкция должна держать нагрузку, превышающую среднестатистический вес человека.
• Её необходимо оснастить ограждениями, расположение которых нужно учесть на стадии создания проекта.
• Ограждения оборудуются поручнями и балясинами, расстояние между стоящими рядом балясинами должно быть меньше размера головы ребенка.

Обратите внимание. Оградить лестницу с целью предотвращения угрожающих пользователям ситуаций можно не балясинами, а сплошным «полотном» из оргстекла или сетки, если в доме будут маленькие дети.

• Высота конструкции рассчитывается по чистовым полам обоих этажей или по предположительным их отметкам.

• По стандартам сумма ширины проступи и соответствующей высоты подступенка должна превышать 50 см (возможны незначительные отклонения). Рекомендуется высота в пределах 14-17 см, ширина проступи 25-32 см для полноценной опоры стопы.
• Высота прохода 1,9-2,0 м. Размер зависит от роста пользователей, рассчитывается с учетом роста самого высокого члена семьи + 5 см.
• Комфортной шириной внутренней лестницы считают расстояние между стеной и поручнем или между двумя поручнями 0,90 – 1,00 м.

Принцип расчета ступеней базируется на простой формуле

Проектирование – наиболее ответственный этап. Допущенные в процессе ошибки превратят строительство в напрасную трату времени, усилий и денег. Проекты выполняются по аналогии, независимо от выбранного материала, идентичны и правила, и расчеты.

Подготовим необходимый материал

Окончательно решили, что строим лестницу из пиломатериалов. Для изготовления косоуров подойдет сосновая доска с шириной 40 мм. Подступенки, от установки которым можно и отказаться, тоже можно сделать из хвойных пород. Оптимально, если проступи выполнены из твердых сортов дерева.

Совет. Лучше купить готовые ступени из клееной древесины, созданные наподобие клееного бруса из брусков с разным направлением волокон. Они не будут деформироваться, рассыхаться, растрескиваться.

Правильно сделаем косоуры

Согласно запроектированным размерам ступени вычертим лекало. Затем нанесем разметку на доски и по ней электролобзиком выпилим своеобразные зубцы. Те, кто желал знать, как построить лестницу своими руками без ошибок и переделок, наверняка догадались, что все элементы должны быть симметричны. Значит, первая выпиленная балка с зубьями будет служить шаблоном для изготовления второй, а если ширина лестницы будет 1,20 или 1,50 м, то и третьей.

Начать нужно с изготовления косоуров, для производства чего понадобиться шаблон с точными размерами ступени, после чего в балке выпиливаются зубья для установки ступеней

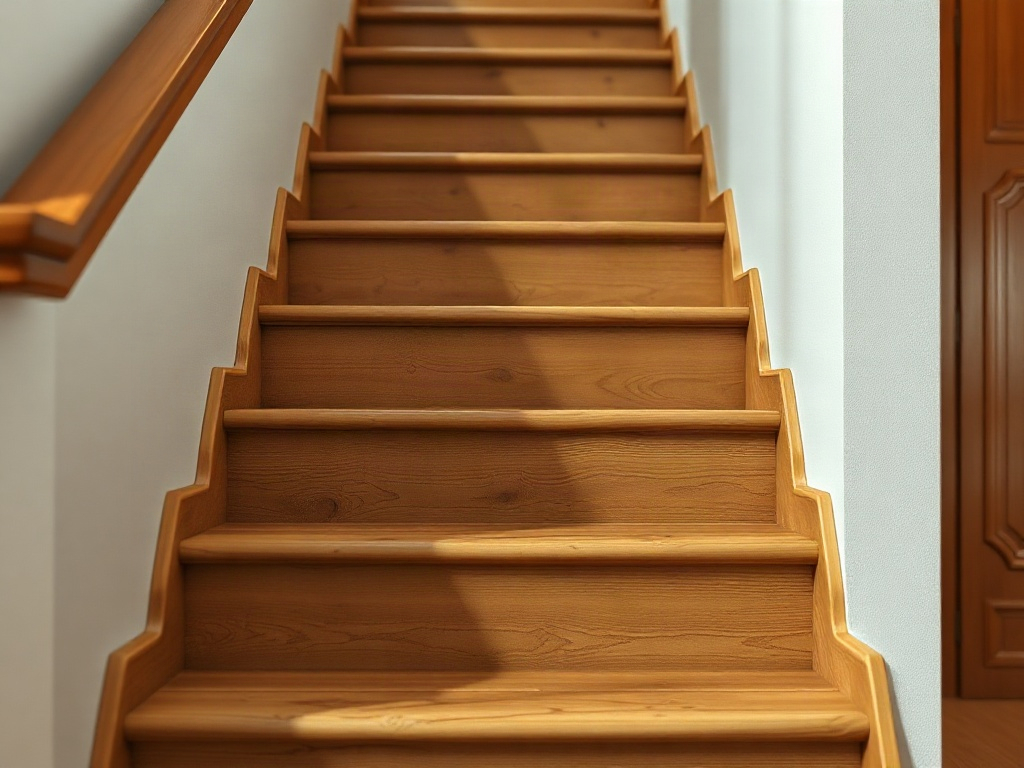

Монтаж элементов ступеней

Проступи и подступенки крепим к косоурам гвоздями и саморезами. Мастеру, решившему не использовать готовые фабричные составляющие, нужно будет выпилить еще и эти элементы по сделанным специально для них лекалам.

Проступь может быть составлена из двух досок

Более надежным считается сооружение, на несущие балки которого сначала устанавливают простые треугольные или более сложные кобылки. Для их монтажа и крепления потребуются шканты и предварительно сделанные пазы.

Схема: как сделать лестницу с более надежными фигурными деревянными кобылками

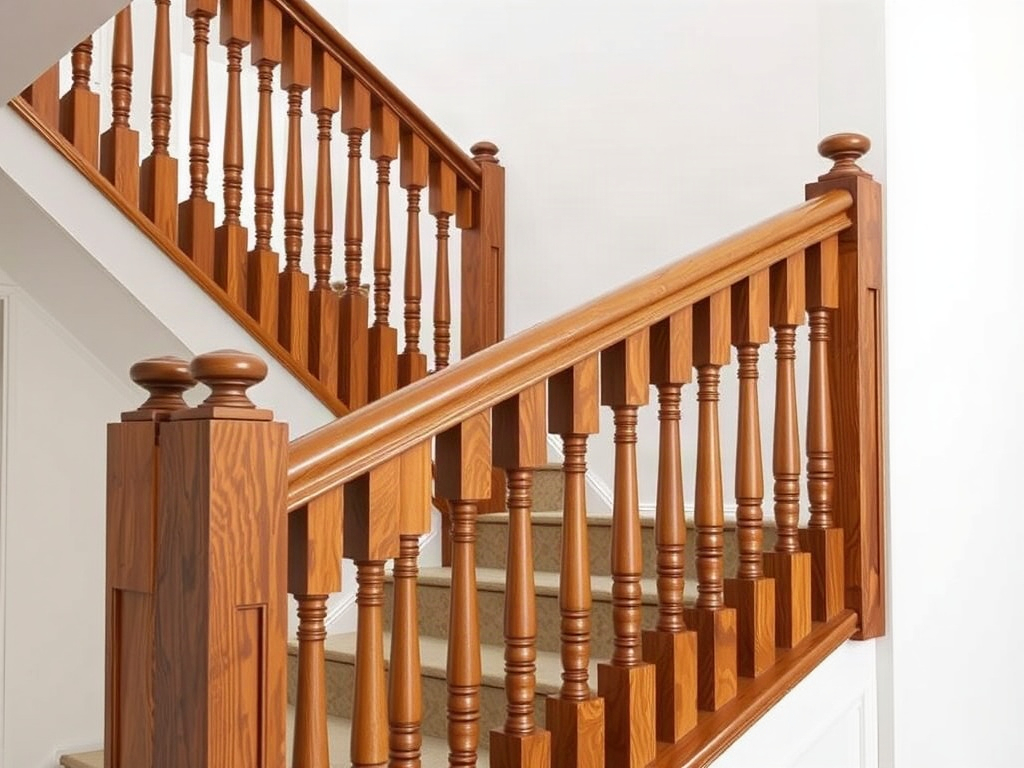

Установим балясины и перила

Для установки каждой балясины будем использовать анкер или шпильку. Сначала по разметке «насадим» на клей шпильку концом, который через проступь внедрится затем в косоур, затем ее закрутим и навернем на свободный конец балясину. Точно также устанавливаются столбы ограждений, между которыми располагают балясины. В завершении столбы и балясины оснащаются поручнями.

Установки элементов ограждения

Видео информация: распространенные ошибки

Прежде чем приступить к работе стоит посмотреть ролики с перечнем и описанием часто встречающихся ошибок.

Процесс собственноручного строительства лестницы нельзя отнести к разряду простейших, но и сверхсложной задачей он тоже не является. Основная загвоздка в грамотном проектировании. А далее руководить исполнителем должна педантичность и аккуратность, и все наверняка получится.

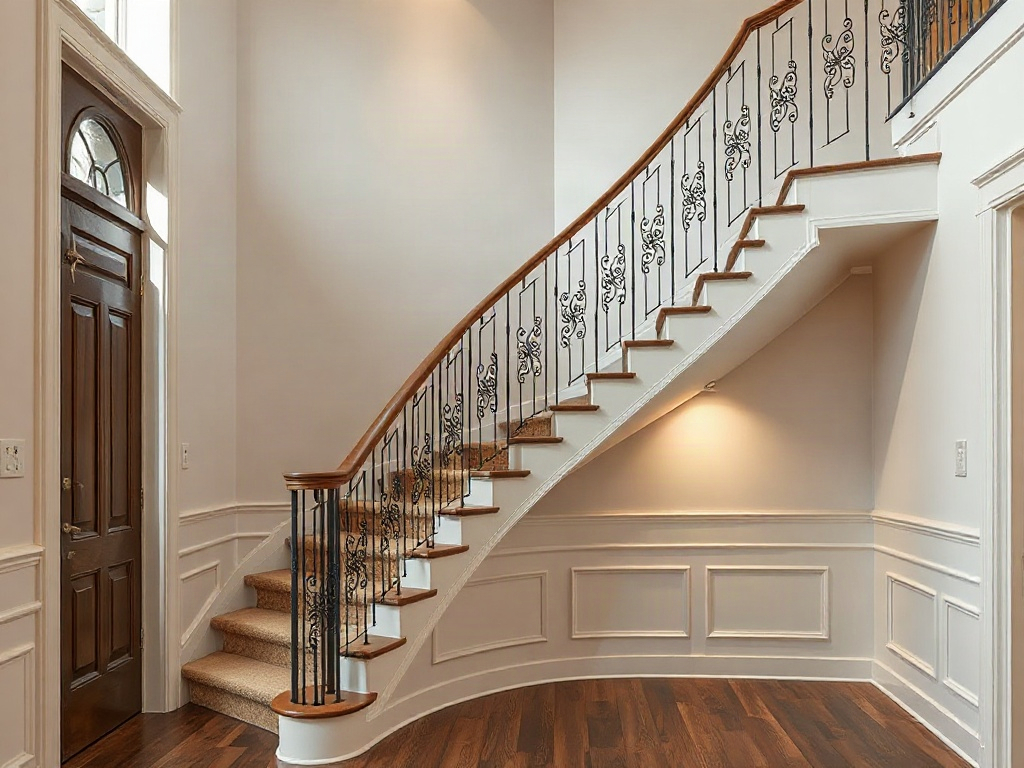

Современный частный дом обязательно оснащается лестницей для передвижения на верхние этажи или чердачное помещение и обычная стремянка тут вряд ли подойдет. Необходимо строить что-то более надежное и долговечное. Например, лестницу из массива какой-нибудь древесной породы. Деревянная лестница своими руками потребует особой внимательности на всех этапах ее изготовления.

Преимущества

Дерево самый экологичный и наиболее простой в обработке материал, не требующий специальных навыков при обработке. Его можно применять как для внутриквартирных конструкций, так и для крыльца дома. Лестницы на металлическом каркасе считаются гораздо более надежными, но сейчас речь не о них.

Полностью деревянные конструкции, которые можно собрать как конструктор, обладают следующими преимуществами:

• приемлемая цена;
• доступность материала;
• легкая обработка.

Самым распространенным материалом является сосна. Это недорогой мягкий сорт древесины, хорошо подходит для работы новичкам. Недостатком сосны является мягкость текстуры, из-за чего в процессе эксплуатации конструкция может начать темнеть, а ступени поскрипывать, если до начала строительства или крыльца из подобного материала, не провести необходимую обработку древесины.

При строительстве более надежной, красивой и долговечной лестничной конструкции лучше использовать дорогие сорта. Лестницы из массива бука, дуба или лиственницы имеют неподражаемую структуру и повышенную износостойкость по причине плотности данного материала. Единственным недостатком этих пород является высокая цена.

Конструкция

Как сделать деревянную лестницу для крыльца или для дома из массива дуба, сосны, ясеня и лиственницы? Прежде чем изучать инструкцию по изготовлению, говорить о каркасе и комплектующих, необходимо разобраться какие виды деревянных конструкций можно собрать своими руками. Условно, можно выделить маршевые и винтовые лестницы.

Винтовые конструкции используются в помещениях с ограниченным пространством. Эти конструкции не приспособлены для перемещения габаритных предметов и могут быть использованы только для передвижения человека. Такая лестница никогда не будет полностью деревянной, поскольку опора (штанга, труба) изготавливается из металла.

Маршевые лестницы – наиболее просты в исполнении. Подобного рода деревянные конструкции на косоурах или тетивах монтируются как внутри помещения, так и снаружи (в основном для крыльца, которое, как правило, располагается на каркасе из металла). При внутреннем монтаже основным критерием является эргономичность. Именно поэтому не так важно, какая лестница будет построена у вас в помещении – одномаршевая, двухмаршевая с площадкой, или конструкция с забежными ступенями. Стоит отметить, что не намного сложнее, чем прямую.

Главное, чтобы она идеально вписалась в отведенное ей пространство и гармонировала по стилю с окружающими ее инженерными элементами. Деревянная лестница внутри дома – это прежде всего тепло и уют. Это вам не простенькие лестницы для крыльца и не сварные конструкции на металлическом каркасе. Чтобы правильно подобрать вид лестничной конструкции, нужно измерить площадь, на которой будет располагаться лестница. Затем произвести первоначальные расчеты и нарисовать чертежи. Детальный чертеж покажет расположение конструкции в помещении и насколько она будет эргономична.

Элементы

Изготовление деревянных лестниц из массива древесины потребует некоторых знаний об элементах лестничных конструкций. Разберемся в терминологии.

1. Тетива – несущая балка и элемент дополнительного крепежа ступеней, расположенный с торца последних.
2. Косоуры – наиболее распространенный способ изготовления деревянных лестничных конструкций. В несущих параллельно идущих балках производятся запилы, на которые укладываются проступи.
3. Проступи – поверхность ступени.
4. Подступенки – вертикальная часть ступени, монтируется (при необходимости) между ступенями, закрывая видимое пространство.
5. Балясины – элемент ограждения, придает конструкции дополнительную жесткость и прочность. Крепятся к ступеням и перилам.
6. Столбы (или опорная штанга) – устанавливаются в основном при монтаже винтовых конструкций в качестве основного (центрального) несущего элемента.
7. Перила –часть ограждающей конструкции лестницы, крепится сверху балясин или крепежных спиц.
8. Декоративные элементы – декоративные накладки, заглушки.

На тетивах или косоурах?

Лестницы для дома на тетивах и косоурах одинаково просты при самостоятельном изготовлении. Следует понимать разницу между ними. Тетивы крепятся с торца проступи при помощи уголков, пазов и столярного клея или при помощи брусков. Все это скрепляется саморезами или болтовыми соединениями.

Косоуры располагаются под ступенями и крепятся специальной крепежной фурнитурой.

Для производства тетив и косоуров чаще всего используют заготовки из массива дуба, ясеня, сосны и лиственницы. Эти породы деревьев наиболее распространены на просторах нашей родины. Для изготовления несущих элементов на деревообрабатывающих предприятиях используют станки, распускающие бревна на необрезную доску необходимой толщины (а несущие части это не менее 50 мм), при обрезке которой и формируется готовый брус (50х50, 50х100 и т.д.). Если вы решили своими руками собирать именно конструкцию на тетивах, рекомендуем дополнительно ознакомиться с .

Фрезеровка тетивы под ступеньки

Изготовление косоура

Расчет

Чтобы необходимо произвести точные расчеты и составить чертеж.

1. Угол наклона лестницы не должен быть выше 45 градусов.
2. Глубина проступи не должна быть меньше 250мм.
3. Высота подступенка находится в пределах 160-200мм.
4. Минимальная ширина проема 1000мм.
5. Высота ограждений (перил) не должна превышать 1000мм. Для детей устанавливаются дополнительные поручни на высоте 600мм.
6. Вертикальный проем не должен быть ниже 2000мм.

Применяя эти простые правила можно построить правильную и удобную лестничную конструкцию для дома или для крыльца.

Важно!

Следует помнить, что самая верхняя ступенька должна встать вровень с полом второго этажа, это касается и бетонных, и деревянных перекрытий.

Разметка и изготовление элементов

Рассмотрим подробную инструкцию о том, как сделать деревянную лестницу для дома. После детальных расчетов и анализа чертежа, можно приступать к разметке и изготовлению элементов конструкции.

1. Наносим разметку на тетивы или косоуры. Для этого удобно использовать прямоугольный треугольник или специальный уголок с отмеченными катетами (высота подступенка и ширина проступи).
2. Отмеряем длину ступеней и подступенков, а также остальных элементов, которые будем выпиливать самостоятельно.
3. Выпиливаем все элементы лестничной конструкции при помощи электропилы.
4. Зашкуриваем все деревянные заготовки лестницы.
5. При отсутствии проема для прохода на второй этаж, необходимо его организовать путем демонтажа части перекрытия.

Инструкция по сборке и монтажу

Сборка лестницы для дома на деревянных косоурах или тетивах начинается с установки несущих элементов. Жесткая фиксация в верхней и нижней точках производится с помощью уголков, резьбовых соединений, или анкеров (в зависимости от материала перекрытия и пола). Перед окончательным закреплением несущих конструкций неплохо бы лишний раз проверить совпадение горизонтов. Для этого используется уровень, положенный на горизонтальные “зарезы” (место крепления будущей проступи). Если косоуры резались по одному лекалу, то волноваться особо не стоит. Так что не ленитесь в процессе сборки лишний раз заглянуть в чертеж и держите под рукой измерительный инструмент.

Лестница из бревен

Достаточно часто возникает вопрос: “А можно ли сделать лестницу из бревна?”. Конечно можно. Только из одного бревна ее сделать не получится. Давайте рассмотрим варианты.

Бревна распиливаются пополам. Из этих заготовок впоследствии будут изготовлены ступени и несущие части (можно сказать массивные “тетивы”). Для удобства обратимся к самому простому проекту – прямой лестнице. После обработки лицевой стороны с помощью электрорубанка и наждачного круга, приступаем к разметке внутренней стороны. На ее будут закреплены ступени и крепежные элементы (стальной уголок самый подходящий для такой массивной конструкции вариант, крепится резьбовым соединением или анкером).

Устанавливаем наши тетивы, закрепив их на перекрытии и на полу. В соответствии с разметкой, саморезами крепим к тетивам бруски, которые будут поддерживать наши ступени из полубревен (ширину выбирайте сами). Непосредственно перед фиксацией проверяем уровнем горизонт каждой ступени. Сверлим отверстие через тетиву в торец ступени, не допуская при этом ее смещения. Закладываем анкер и затягиваем его до упора. На каждую ступень приходится четыре анкера. Маленький секрет крепежа – для большей надежности внутрь высверленного отверстия капните силиконовый герметик, а после уже закладывайте анкер . Головку анкерного болта можно спрятать в потай.

Для монтажа такой лестницы можно использовать и резьбовые соединения с организацией скрытых “окон” в ступенях для стягивающих элементов, но для этого нужны серьезные навыки работы с деревом. Такая конструкция из бревна гораздо надежнее.Из бревна можно также изготовить ступени для лестницы крыльца, что тоже весьма интересно.

Некоторые умудряются из одного цельного бревна создать нечто, отдаленно напоминающее лестницу, уложив его под нужным углом, и нарезав в нем, подобие ступеней. Правильнее было бы уложить параллельно два бревна в качестве несущих косоуров, сделать в них зарезы для ступеней и прикрепить последние к несущим частям.Так что лестницу из бревна сделать можно. Остается добавить, что подобная конструкция, если она сделана правильно, будет по надежности не хуже бетонных. Как видите, маршевые конструкции достаточно просты в монтаже. Если же говорить о винтовых, то здесь все несколько сложнее. Однако и вы сможете установить.

Лестница из бревен своими руками

Обработка готового изделия

Все элементы лестничной конструкции надежно закреплены и зашкурены. Остается только обработать поверхность крыльца или лестницы для дома специальными средствами защиты от насекомых, от гниения и для придания красивого внешнего вида.
Внутридомовые лестницы должны гармонично вписаться в интерьер помещения. Поэтому для обработки этих конструкций применяется лаковое покрытие. При необходимости, лестницу можно тонировать в подходящие оттенки цветным лаком, морилкой или же выбелить (этот прием сейчас очень популярен).

Весь процесс обработки можно разделить на три основных процесса:

• шлифовка;
• грунтовка;
• защита лаком.

Совет!

При выборе материалов для обработки лучше отдавать предпочтение алкидным и уретановым лакам.

Обработку крыльца дома из дерева очень хорошо производить олифой, нанесенной в несколько слоев. Это предотвратит конструкцию от гниения, и продлит срок ее использования.

Новичку без определенных навыков работы с инструментом, построить самостоятельно лестницу будет не просто. Однако это возможно. Главное правильно произвести расчет и точно разметить элементы конструкции . Монтаж точно выверенных деталей не составит больших хлопот.

Профессиональное изготовление и установка деревянной лестницы

О Том, своими руками для лестницы и для крыльца.

Сделать самому лестницу на второй этаж – задача сложная только на первый взгляд. Если правильно выполнить расчеты и тщательно и последовательно выполнять все этапы сборки, можно с уверенностью гарантировать успех такого мероприятия, как сделать лестницу в доме своими руками.

Первый шаг это выбор материала, работа с которым будет наименее проблематичной. Все дома, имеющие более 2-х этажей, сделаны исключительно с металлическими или бетонными межэтажными лестницами. Таковы требования пожарной безопасности.

Но изготовление лестницы из металла для дома требует значительных умений в сварочных работах, наличия самого сварочного аппарата. Да и расчет ее довольно сложная процедура.

Возведение бетонной лестницы для дома – процесс трудоемкий, требующий постоянного участия нескольких человек.

А вот навыки работы с древесиной имеет каждый, этот материал легкий и поддается обработке несложным инструментом. Поэтому если ваш дом имеет 2 и больше этажа, то деревянная лестница это наиболее оптимальный вариант как по сложности, так и по стоимости.

Конструкции деревянных лестниц для дома бывают разными. Винтовые занимают мало места, но неудобны в использовании, а технология их изготовления довольно сложная, из-за чего обязательно при ее сборке начинающий мастер будет допускать катастрофические ошибки. Поэтому винтовую модель в частном доме сделать своими руками непрофессионалу будет крайне трудно. Прямые хоть и занимают больше места, но они очень удобны для ходьбы и имеют решающее в нашем случае преимущество – простую технологию изготовления.

Расчет прямой лестницы на второй этаж дома

Если при сборке возникли несостыковки, то они были допущены на этапе проектирования. Четкий, подробный чертеж с правильно рассчитанными размерами деталей будет гарантией того, что сборка пройдет быстро и без запинок.

Обратите внимание! С хему сделать проще всего по принципу следующего соотношения: высота лестницы к длине пролета равно высоте ступени к ее глубине.

Это соотношение вытекает из подобия треугольников, один из которых образуют лестничный марш, длина пролета и высота пролета, а другой – высота и глубина ступени.

Зависимость формы ступеней от угла наклона

Угол = 30°; sin = 0.5; cos = 0.8660254; tg = 0.5773503; ctg = 1.7320508.

Расшифровка соотношений:

• Sin – длина пролета/лестничный марш.
• Cos – высота/длина лестничного марша.
• Tg – высота/длина пролета (или высота ступени/глубина).

Из этого следует, чтобы сделать полный расчет, достаточно знать два размера – высоту лестницы и длину пролета, которую вы сами выбираете исходя из условий помещения. В рассматриваемом примере при высоте, допустим, 2м, длина лестничного марша будет равна 4м, а при стандартной глубине проступи 30см высота подступни будет 30х0,5773503=17.32см. Пролет будет равен 2х1,7320508=3,46м.

Порядок изготовления

Для изготовления косоуров применяют сосновую строганную доску толщиной 4 см. Ширина ее зависит от длины лестничного марша. Чем он длиннее, тем шире должен быть косоур. Для данного примера применяется доска шириной 15 см. Если полки для ступенек выполняются выпиливанием, то ширина доски должна сделана еще шире, чтобы после вырезания полок для ступенек сохранился цельный по всей длине участок не меньше 15 см ширины. Такие полки выпиливают лобзиком после проведения разметки.

Она делается при помощи шаблона, учитывая наклон лестницы. Шаблоном может быть первый выпиленный треугольник. Разметка делается при помощи транспортира и линейки.

Важно! При расчете длины косоура следует учитывать толщину перекрытия. При этом верхняя и нижняя ступеньки лестницы не делаются. Роль нижней ступеньки будет выполнять опорный брус, а самой верхней – пол второго этажа.

Есть другой способ выполнения полок для ступенек. При этом они не выпиливаются, а формируются накладыванием на торец несущего браса треугольных кобылок. При этом используется брус 15см ширины, так как он не будет ослабляться.

Схема крепления

Далее нужно сделать проступни и подступенки. Для подступней можно использовать ту же сосну. Иногда лестницу для дома делают открытой, без подступенков. Для проступней рекомендуется использовать твердые породы дерева, как более устойчивые к истиранию. Если нет такой возможности, можно использовать клееную сосну. Такие проступни не будут хотя бы трескаться, и их не будет «крутить» со временем.

Для установки косоуров внизу на положенном месте крепят опорный брус, а сверху их крепят к балке перекрытия, на которую они опираются.

Крепление элементов

После установки косоуров к ним крепят ступеньки. Ступеньки прикручиваются саморезами, промазывая полки клеем.

Перила зачастую сделана из готовых балясин. Балясины крепятся к ступеням, по две на ступеньку, при помощи саморезов, проходящих через отверстия в ступени снизу вверх. Перила крепятся к балясинам саморезами, закрученными в балясины наискосок, с утапливанием шляпок и заделкой отверстий шпаклевкой или декоративными заглушками.

В завершение, все шкурится, грунтуется, красится или лакируется.

Зная правила расчета параметров и используя минимум материала, вы без труда сможете сделать лестницу на второй этаж сами.

В последнее время строительство загородного дома очень часто не ограничивается одним этажом. С целью расширения пространства возводится второй или же утепляется и приводится в пригодное для комфортного проживания состояние мансардное помещение. А это значит, что без лестницы в интерьере первого этажа не обойтись.

Лестница на второй этаж своими руками вполне может быть собрана из готового комплекта, который можно приобрести в компаниях, профильно занимающихся разработкой и изготовлением этого интерьерного функционального элемента. В предлагаемых каталогах можно подобрать лестницу, которая идеально впишется в обстановку обоих этажей, и будет удобной и безопасной для подъема и спуска для всех членов семьи.

Можно попробовать и самостоятельно построить лестницу, но в этом случае необходимо произвести , так как при непродуманности конструкции привычный для всех элемент дома вполне может стать травмоопасным «тренажёром».

Кроме этого, нужно определиться в том, какую роль в интерьере будет играть лестница. Она может быть совсем незаметной, и не являться декоративным украшением комнаты, а может стать центром композиции, вокруг которого будет строить все оформление помещения.

Поэтому, чтобы выбрать подходящий экземпляр, лучше хотя бы схематично нарисовать лестницу, которую хотелось бы видеть в своем доме, а можно найти уже готовый вариант и адаптировать его для определенной комнаты.

Перед тем как выбирать модель лестницы, нужно обязательно узнать, как она устроена, и как рассчитать ее правильные параметры.

Основные составляющие элементы лестницы

Конструкция лестницы имеет немало составляющих, некоторые из них являются обязательным, другие же могут не входить в устройства некоторых видов этого сооружения.

Итак, лестница не может обойтись без ступеней и опор, которые их поддерживают – это главные элементы самых простых конструкций межэтажных лестниц.

• Сама ступенька состоит из двух частей – вертикальной и горизонтальной. Первая из них называется подступенка , а вторая – поступь. Подступенка является опорой для поступи, но иногда обходятся и без нее .
• Опоры могут быть двух типов:

— тетива – это балка, поддерживающая ступени с их торцов;

— косоур – балка, поддерживающая ступени снизу.

• Перила – это тоже важный элемент лестницы, хотя присутствует не на всех ее видах. Но если в доме есть дети или пожилые люди, то без них никак не обойтись.
• Балясины – вертикально устанавливаемые опоры для перил, которые чаще всего становятся не только функциональной деталью лестницы, но и ее декоративным украшением. Этот элемент может быть выполнен из разных материалов и иметь различные формы.

Так как существуют разные виды лестниц, каждая из них может иметь детали, которые необходимы именно для конкретной конструкции.

• Стойка – этот элемент используют для устройства винтовой лестницы. На стойку с определенным шагом закрепляются ступени особой формы, которые образуют спираль, поднимающуюся от первого до второго этажа.

• Больцы – это специальные болты, которые тоже являются поддерживающими ступени элементами, они крепятся в стене и непосредственно на сами ступени. Они применяются не для всех, а только для отдельных видов лестниц.

Виды лестниц

Узнав, из каких элементов состоят лестницы, нужно подробнее разобраться, как выглядит каждый из видовэтих конструкций, устанавливаемых между этажами.

Маршевая лестница

Этот вид лестницы — популярный для частного дома любого типа. Она состоит из одного или нескольких прямых маршей, снабженных ровно расположенными ступенями. По ней удобно спускаться и подниматься, но недостаток этой модели заключается в том, что для нее необходимо иметь достаточно много места в помещении.

Самые распространенные — маршевые лестницы

Если лестница состоит из нескольких маршей, то каждый из них должен иметь не менее 3 ÷ 4 и не более 15 ступенек. Несоблюдение этого стандарта может привести к не комфортности подъема по лестнице. Обычно количество ступеней в каждом марше составляет 8 ÷ 11 штук, а между маршами устанавливаются специальные площадки. Их размеры кратны средней длине шага.

• Маршевые лестницы могут быть закрытыми и открытыми. Первые из них имеют в конструкции ступеней подступенники , а вторые — устраиваются без них. Открытый вариант удобен в тех случаях, когда ступени имеют недостаточную ширину.
• Маршевые лестницы могут иметь ступеньки, закрепленные на косоурах или на тетивах. Для этих деталей выбираются доски, имеющие толщину не менее 45 ÷50, а лучше – даже 60 ÷ 70 мм.
• Если прямая лестница без поворотов имеет больше 8— 9 ступенек, то для прочности рекомендовано также разделить ее площадкой.
• В случае, когда лестница построена с небольшим поворотом, ее называют поворотной, и иногда на этом участке вместо площадки устраивают ступени, которые называют забежными.

Забежные ступени четверть оборотной лестницы

• Кроме приведенных выше типов, маршевые лестницы могут быть:

— четвертьоборотные – угол которых при повороте составляет 90 градусов, и устраиваются они, в основном , на стыке двух стен;

— полуоборотные – поворот их имеет угол в 180 градусов;

— круговые модели – марши последовательно образуют поворот на 360 градусов.

Конструкция лестницы на больцах

Название этих лестниц на больцах произошло от немецкого слова «вolzen », что означает болт. Таким образом, это лестница, закрепленная на болтах. На самом деле – это крепежная деталь в виде штыря, имеющего на своих концах резьбу. С помощью их ступени и ограждения скрепляются между собой и монтируются в стену. Благодаря этим приспособлениям конструкция смотрится легкой и воздушной. Способствует этому и отсутствие подступенников .

Кроме этого, подобная модель может быть растянутой на определенном участке стены, а может выглядеть достаточно компактно. Несмотря на кажущуюся лёгкость, конструкция надежна и прочна, она способна выдерживать сотни килограммов, поэтому лестницы на больцах становятся все более популярными.

Несмотря на «воздушный» вид, лестница на больцах является очень надежной

Естественно, такая конструкция не может располагаться посередине комнаты, так как она обязательно должна крепиться к стене, главное условие для монтажа – это ее прочность материала, из которого она возведена.

Лестницу на больцах достаточно сложно рассчитать самостоятельно, но ее можно приобрести в комплекте или сделать заказ профессионалам на ее изготовление с привязкой к конкретным условиям дома.

Видео: монтаж деревянной лестницы на больцах

Монтаж этой конструкции достаточно сложен, и доверить его лучше квалифицированным мастерам, которые смогут оценить возможность ее установки. Поэтому , прежде чем приобретать комплект, лучше всего сначала посоветоваться со специалистами.

Винтовая межэтажная лестница

Эта конструкция более сложна в монтаже, но имеет преимущество в том, что она занимает самую минимальную площадь из всех существующих вариантов, поэтому идеально подходят для помещений с небольшой площадью. Кроме этого, такую лестницу можно установить в любом удобном месте комнаты и, при желании , сделать ее центром композиции интерьера, так как конструкция имеет достаточно эстетичный вид.

Винтовая лестница — экономит пространство, но не всегда удобна для переноски габаритных предметов

Могут быть разных видов, но для двухэтажного дома лучше всего подойдет модель, состоящая их стойки и клинообразных ступеней. Для стойки выбирают металлическую трубу или деревянную опору.

• Сама стойка закрепляется к полу первого этажа и в межэтажном или чердачном перекрытии.
• На нее узкой стороной закрепляются ступени и поворачиваются таким образом, чтобы общая конструкция напоминала спираль.
• На широкую сторону ступенек устанавливаются балясины, верхняя часть которых закрепляются в поручне, повторяющим спиралеобразное направление всей конструкции.

Видео: монтаж винтовой лестницы

Неудобным в такой модели является то обстоятельство, что по ней сложно будет поднять или спустить вниз какой-то массивный предмет мебели. Кроме этого, выбирая для установки такую модель, нужно знать, что чем меньше для нее проем в межэтажном перекрытии, тем лестница будет круче и неудобнее.

Рассчитать винтовую конструкцию несложно. Для этого определяется участок в комнате, где она будет установлена, вычисляется его центр – это будет место установки стойки. Далее, вымеряется расстояние от стойки до границы – это будет ширина пролета , т.е . длина ступеней.

Для комфортного хождения по такой лестнице , размер середины ступени должен быть не менее 200 мм, а самая широкая часть должна составлять не более 400 ÷ 420 мм.

Такую конструкцию вполне можно изготовить и собрать самостоятельно, при наличии навыков работы с деревом, и умении рассчитывать нагрузки на выбранный материал.Однако, если нет уверенности в своих силах, то лучше доверить работу специалисту, так как неправильно устроенная конструкция весьма травмоопасна .

Требования к конструкции лестниц

Прежде чем приступать к работе, необходимо узнать предъявляемые к конструкции лестницы требования.

Безопасность – это, пожалуй, самое важное условие. Чтобы оно было в полной мере выполнено, очень важно точно просчитать все параметры:

— просчитывается угол уклона, ширина и высота ступеней, способ крепления первой и последней из них;

— если лестница не расположена между двух стен, ограждение установить необходимо, и высота его должна быть не менее 800 ÷ 850 мм;

— если в доме есть маленькие дети, балясины, поддерживающие поручень ограждения, не должны быть расположены друг от друга дальше, чем на 100 ÷ 120 мм;

— ширина ступенек должна составлять 200 ÷ 300 мм;

— лестница должна выдерживать достаточно большие нагрузки — для жилых домов они составляют 300 ÷ 350 кг/м²;

— нельзя чтобы ступени были скользкими – обязательно продумывается фактура их внешнего покрытия;

— вся конструкция должна быть надежно и жестко закреплена между этажами;

— нежелательно устанавливать конструкцию на угол подъема больше 45 градусов;

— ширину пролетов нельзя делать меньше 850 мм, оптимальный же вариант – это 1000 ÷ 1200 мм;

— лестница будет менее травмоопасной, если ее разделить площадками на две или три части;

— крепления для элементов конструкции должны быть изготовлены из качественного материала, поэтому на них нельзя экономить;

— если деревянные детали обрабатываются самостоятельно, то нужно довести их до идеальной ровности и соответствия размерам, установленных чертежом или лекалами.

Видео: ошибки при проектировании и строительстве лестниц

Расчет параметров лестницы и изготовление деталей

Так как для самостоятельного изготовления и установки маршевая конструкция со ступенями, уложенными на косоур — самая доступная, а также удобная и безопасная в эксплуатации, то и стоит рассмотреть именно ее .

Первое, что нужно сделать — это произвести расчет места, количества и размеров ступенек, а также ширины пролета лестницы.

Расчет параметров лестницы

Расчет конструкции маршевой лестницы производится следующим образом:

• Берутся за основу высота помещения и длина всей или части стены – того места, которое отведено для установки лестницы. Уменьшив эти величины в масштабе, вычерчивают прямоугольный треугольник, в котором гипотенузой будет сама лестница, а катетами — высота подъема и пол.

Идеальным для установки лестницы считается угол в 45 градусов, но он может быть и изменен , в зависимости от желания владельца дома и от площади помещения.

• Комфортная ширина поступи должна быть не менее 200 мм, поэтому катет пола, опираясь на на туральную его длину, делится на эту величину. Полученное количество ступеней размечается на чертеже.
• Высота подступенников , удобная для передвижения, не должна превышать 100 ÷ 120 мм. Чтобы высчитать их, нужно высоту общего подъема разделить на выбранную высоту подступенников и также перенести на чертеж .
• Таким образом, можно высчитать размеры косоура для укладки ступеней.
• Ширина лестницы будет зависеть от предпочтения жильцов и от размера комнаты.

Видео: пример расчета маршевой межэтажной лестницы

Изготовление деталей лестницы

Чтобы правильно изготовить детали, нужно точно перенести на материал размеры со сделанного чертежа, и подобрать качественную хорошо просушенную древесину.

• Самое сложное — идеально ровно выпилить косоуры, так как от этого будет зависеть надежность и прочность, а также эстетичность конструкции. Для этих несущих элементов доску выбирают цельную без трещин и многочисленных крупных сучков, толщиной не менее 45 ÷ 50 мм.
• Полотна поступей могут иметь ширину на 1,5— 2 см больше, чем место, предусмотренное для них на косоурах, плюс толщина подступенников . Поступи должны быть идеально ровными с закругленными аккуратными краями, и это тоже очень важно учесть. Для них выбирается доска толщиной в 30 ÷ 35 мм.
• Если планировалось сделать лестницу закрытой, с подступенниками , то они тоже должны быть сделаны аккуратно. Для этих элементов не нужно брать доску большой толщины, так как в основном вся нагрузка будет выпадать на косоуры, а подступенники сыграют поддерживающую конструкцию роль. Достаточно толщины в 15 ÷ 20 мм.

• Балясины и поручни лучше будет приобрести в готовом виде вместе с креплениями. Если в доме есть дети, то, в целях безопасности, на каждую ступеньку стоит установить по две балясины. В случае, когда дети уже выросли, то достаточно по одному поддерживающему поручень элементу.

Цены на различные виды элементов лестниц

Элементы лестниц

Монтаж лестницы

Монтаж лестницы — самый ответственный момент после изготовления всех элементов конструкции, и к нему нужно подойти с максимальной ответственностью .

• Первыми устанавливают косоуры по заранее установленным меткам. На полу они закрепляются на закрепленный в нужном месте опорный брус, а в верхней части их устанавливают в вырезанные зазоры в балке перекрытия. Иногда для закрепления верхней части косоуров используют металлические опоры, установленные на перекрывающей потолок балке. Креплениями для этих несущих элементов выступают анкерные болты.

Чтобы детали были установлены идеально ровно, их в процессе монтажа постоянно выверяют по отвесу и строительному уровню.

• Если предусмотрены подступенники , то они прикручиваются перед тем, как положить полотно поступей.
• Затем сверху косоуров и подступенников сверху саморезами закрепляются панели поступей.

Крепление подступенников и поступей происходит в комплексе, и идет снизу-вверх .

• Затем, когда ступени будут готовы, можно переходить к установке балясин.

С обоих сторон , то есть на полу первого этажа и наверху лестницы, устанавливают опорные стойки, которые станут границей для общей конструкции поручня (перил). Они также будут играть и поддерживающую, и декоративную роль.

Балясины могут быть разного размера, и изготовлены из различных материалов, поэтому и крепиться они могут по-разному. Некоторые из них просто устанавливаются в высверленные отверстия в ступенях и поручнях, другие прикручиваются саморезами, а места крепления закрываются декоративными заглушками.

• , их накрывают сверху поручнями, которые закрепляются на опорных крайних стойках. При необходимости, в середине лестницы можно установить еще одну опорную стойку.
• Если стоек устанавливается три или даже четыре, то вместо балясин надежным ограждением могут послужить две или три ровные доски (планки), закрепленные параллельно ходу лестницы.
• Когда вся конструкция будет собрана, можно переходить к обработке поверхностей с помощью шлифмашинки и наждачной бумаги. Подготовка проводится перед нанесением защитных и декоративных лакокрасочных покрытий.
• Первый слой, который наносится на дерево — это антисептические составы. Они защитят древесину от гниения, появления плесени или грибка, от домашних насекомых. После этого конструкции дают полностью просохнуть.

• Далее лестница может быть в несколько слоев покрыта лаком (желательно — на водной основе) горячим воском или краской.
• Если нужно затемнить древесину, ее предварительно покрывают морилкой или другими тонирующими составами, а потом, после высыхания, сверху них накладывают лаковое покрытие.

После просыхания лакокрасочного покрытия, лестница будет готова с эксплуатации.

Фото-инструкция создания лестницы из дерева

Шаг 1 — чертеж будущей конструкции

Видео: еще один интересный вариант монтажа лестницы на второй этаж

Если в доме необходимо установить , нужно тщательно просчитать каждый шаг своей работы и подойти к ней со всей ответственностью и аккуратностью.
