Преимущества:

Групповые циклоны Батарейные циклоны

D d

Виды сточных вод. Механические и физико-химические методы очистки сточных вод.

Сточная вода - это вода бывшая в употреблении, а также вода, прошедшая какую-либо загрязненную территорию. В зависимости от условий образования сточные воды делятся на хозяйственно-бытовые, атмосферные (или поверхностные) и промышленные.

Хозяйственно-бытовые – это стоки столовых, бань, прачечных, туалетов и другие. Атмосферные сточные воды образуются в результате выпадения атмосферных осадков и стекающие с территорий предприятий. Они загрязняются органическими и минеральными веществами.

На территории промышленных предприятий образуются сточные воды трех видов: бытовые, поверхностные, и производственные.

Бытовые сточные воды предприятий образуются при эксплуатации на его территории душевых, туалетов прачечных и столовых. Предприятие не отвечает за качество сточных вод этого вида и направляет их на городские станции очистки.

Поверхностные сточные воды промышленных предприятий образуются в результате смывания дождевой, талой и поливочной водой примесей скапливающихся на крышах и стенах производственных зданий и на территории предприятия. Основными примесями этих вод являются твердые частицы (песок, камень, стружки и опилки, пыль, сажа, остатки растений и деревьев и т.п.), нефтепродукты (масла, бензин, керосин),. Каждое предприятие отвечает за загрязнение водоемов, поэтому необходимо знать объем сточных вод данного типа.

Производственные сточные воды образуются в результате использования воды в технологических процессах. Их количество и состав определяются типом предприятия, его мощностью, видами используемых технологических процессов, от состава исходной свежей воды и от местных условий, схемы водообеспечения и водоотведения промышленных предприятий.

Все применяемые методы можно разделить на механические, физико-химические, химические и биохимические. Механические методы применяются для очистки сточных вод от грубодисперсных примесей (например, отстаивание, процеживание и фильтрация, центробежное фильтрование). Физико-химические методы применяют для очистки сточных вод от мелкодисперсных примесей, от минеральных и органических примесей (например, коагуляция, флокуляция, ионный обмен, сорбция, осмос, экстракция и др.). К химическим методам относят нейтрализацию, окисление и восстановление, реагентные методы очистки, применяемые для удаления ионов тяжелых металлов. Биохимический метод применяют для очистки хозяйственно-бытовых и промышленных сточных вод от многих растворенных органических и некоторых неорганических (сероводорода, сульфидов, нитритов, аммиака) веществ. Процесс очистки основан на способности микроорганизмов использовать эти вещества для питания в процессе жизнедеятельности – органические вещества для микроорганизмов являются источником углерода.

Использование физико-химических методов имеет ряд преимуществ.

1.Возможность удаления из сточных вод токсичных, биохимически не окисляемых органических загрязнений.

2.Достижение более глубокой и стабильной степени очистки по сравнению с механической.

3. Меньшие размеры сооружений (по сравнению с механической очисткой).

4. Меньшая чувствительность к изменениям нагрузок.

5. Возможность полной автоматизации.

6.Более глубокая изученность кинетики процессов, происходящих при физико-химической очистке, а также вопросов моделирования, математического описания и оптимизации, что важно для правильного выбора и расчета аппаратуры.

7.Методы не связаны с контролем за деятельностью живых микроорганизмов в отличие от биохимической очистки.

8. Возможность рекуперации различных веществ.

Принцип работы центробежных циклонов. Конструкции циклонов

Преимущества: отсутствие движущихся частиц в аппарате;надежное функционирование при высоких температурах газов; возможность улавливания абразивных материалов;пыль улавливается в сухом виде;гидравлическое сопротивление аппаратов практически не изменяется во время работы, что важно при выборе вентиляционного оборудования;технологически просты в изготовлении; рост запыленности газов не приводит к снижению фракционной эффективности очистки.

Циклоны различают по способу подачи очищаемого газа в аппарат: подача газа в аппарат по спирали; тангенциальная подача газа; винтообразная; подача газа через «розетку» с возвратом газа; подача газа через «розетку» с прямоточным выходом.

Конструктивно также различают: цилиндрические и конические; групповые;батарейные. Групповые циклоны применяются для очистки газов больших объемов, а также с целью повышения степени очистки. Батарейные циклоны применяются для очистки дымовых газов тепловых электростанций, промышленных котельных, сжигающих твердое топливо.

Принцип действия и устройство циклонов

Запыленный газовый поток вводится в верхнюю часть корпуса циклона, представляющего собой цилиндр (диаметр D ), заканчивающийся в нижней части конусом. Патрубок входа газа в циклон прямоугольной формы – обязательно располагают по касательной к окружности цилиндрической части циклона. Газы выходят из аппарата через круглую трубу (диаметр d ), расположенную по оси циклона. После входа в циклон газы движутся сверху вниз, вращаясь сначала в кольцевом пространстве между наружной цилиндрической поверхностью циклона и центральной выходной трубой, а затем и в основном корпусе циклона, образуя внешний вращающийся вихрь. При этом развиваются центробежные силы, под воздействием которых частицы пыли, взвешенные во вращающемся газовом потоке, отбрасываются к стенкам корпуса циклона как цилиндрической, так и конической его части. На этой стадии процесс осаждения пыли осуществляется за счет центробежных сил.

На второй стадии у конической стенки циклона на газовый поток начинает сказываться перепад давления между входным и выходным патрубками циклона, сжимающее усилие которого значительно превышает центробежные силы. Концентрация частиц в газовом потоке достигает предельную нагрузку. В итоге происходит выделение частиц пыли из основного потока и их дальнейшее осаждение за счет вторичного пристенного вихря, который увлекает за собой основную часть пыли в бункер. Очищенный основной газовый поток, освобожденный от пыли, за счет перепада давления начинает поворачиваться и двигаться вверх к выходной трубе, образуя внутренний вращающийся вихрь.

Циклон (пылеуловитель)

Простейший циклонный пылеуловитель (аналог ЦН)

Воздухоочистители циклонного типа также применяются на транспорте, например, на грузовых автомобилях МАЗ , КАМАЗ предварительная очистка воздуха, поступающего в двигатель внутреннего сгорания происходит в «циклоне», затем полная очистка производится в инерционно-масляном или сухом воздушном фильтре .

Принцип действия

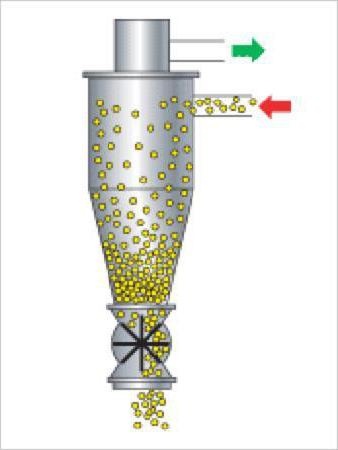

Принцип действия простейшего противоточного циклона (см. схему) таков: поток запылённого газа вводится в аппарат через входной патрубок тангенциально в верхней части. В аппарате формируется вращающийся поток газа, направленный вниз, к конической части аппарата. Вследствие силы инерции (центробежной силы) частицы пыли выносятся из потока и оседают на стенках аппарата, затем захватываются вторичным потоком и попадают в нижнюю часть, через выпускное отверстие в бункер для сбора пыли (на рисунке не показан). Очищенный от пыли газовый поток затем двигается снизу вверх и выводится из циклона через соосную выхлопную трубу.

Конструкция

Существует огромное разнообразие типов циклонов. Кроме описанного выше противоточного циклона существуют и менее распространённые прямоточные. Противоточные циклоны различаются размерами, соотношением цилиндрической и конической частей, а также относительной высотой (то есть отношением высоты к диаметру) цилиндрической части. Чем больше относительная высота, тем меньше коэффициент гидравлического сопротивления и разрежение в бункере (меньше вероятность подсоса пыли в аппарат), но меньше степень очистки. Наиболее оптимальна относительная высота 1,6 км. что соответствует принципу «золотое сечение ».

Эффективность

Степень очистки в циклоне сильно зависит от дисперсного состава частиц пыли в поступающем на очистку газе (чем больше размер частиц, тем эффективнее очистка). Для распространённых циклонов типа ЦН степень очистки может достигать:

C уменьшением диаметра циклона степень очистки возрастает, но увеличивается металлоёмкость и затраты на очистку. При больших объёмах газа и высоких требованиях к очистке газовый поток пропускают параллельно через несколько циклонов малого диаметра (100-300 мм.). Такую конструкцию называют мультициклоном или батарейным циклоном. Возможно также применить Электростатический фильтр , который, напротив, эффективен именно для малых частиц.

Достоинства и недостатки

Циклоны просты в разработке и изготовлении, надёжны, высокопроизводительны, могут использоваться для очистки агрессивных и высокотемпературных газов и газовых смесей. Недостатками являются высокое гидравлическое сопротивление, невозможность улавливания пыли с малым размером частиц и небольшая долговечность (особенно при очистке газов от пыли с высокими абразивными свойствами).

См. также

Ссылки

• Циклон - статья на «Инженерной энциклопедии»

Wikimedia Foundation . 2010 .

Такие устройства, как пылеуловители (циклоны), используются в водонагревательных твердотопливных котлах, пылесосах, автомобилях и пр. Предназначаются они для от частиц твердой не слипающейся золы или пыли диаметром более пяти микрон, а также запыленных газов. Современный циклон может иметь разную производительность, которая варьируется от 6500 до 43000 кубометров воздуха в час, а коэффициент очистки при этом достигает 80%. Эти показатели свидетельствуют о качественной работе подобной установки.

Гравитационные пылеуловители

Циклоны подобного типа являются самыми простыми устройствами. Принцип работы заключается в следующем: загрязненный воздух поступает в камеру, там расширяется, его скорость снижается. Это приводит к тому, что твердые частицы оседают под воздействием собственного веса.

Инерционные пылеуловители

Устройства данного вида подразделяются на мокрые и сухие. Они отличаются принципом работы. Например, рассмотрим сухие пылеуловители. Циклоны ротационные по внешнему виду напоминаю вентилятор. Однако между двумя этими приборами есть разница: пылеуловитель не только перемещает воздух, но и очищает его от пыли. Этот процесс происходит под воздействием на рабочее колесо.

Мокрые пылеуловители, например, циклоны-промыватели, работают по другому принципу, в сравнении с приборами сухого типа. Прежде всего, они оснащены специальным водонапорным бачком, который обеспечивает постоянное давление воды, для того чтобы она проходила во входной патрубок и попадала на днище распределителя. Загрязненный воздух, проникая внутрь циклона, начинает взаимодействовать с водой. В результате, благодаря инерционным силам, пыль оседает на поверхности стенок.

Батарейные циклоны: особенности конструкции

Данный вид прибора имеет определенную конструкцию, которая включает в себя от 16 до 56 циклонных элементов диаметром 245 мм. Они, в свою очередь, состоят из полых корпусов цилиндрической формы, нижняя часть которых исполнена в виде конуса с размещенными на ней входными патрубками, оборудованными так называемыми полуулитками. Эти элементы также содержат внутри себя вертикально расположенные выхлопные патрубки.

Каждый батарейный циклон состоит из трех камер:

1. Вертикальной — для очищенных газов.
2. Средней — для запыленных газов.
3. Нижней — изготовленной в виде бункера для сбора пыли.

Главные особенности батарейных циклонов

Одной из важнейших особенностей батарейных циклонов является полное отсутствие отключаемых секций, что обеспечивает нераздельное прохождение потока. Именно благодаря этому могут работать в полном объеме данные пылеуловители. Циклоны такого типа не нуждаются в регулировке производительности. Их эффективность может значительно снижаться только в случае применения для группы котлов. Поэтому рекомендуется устанавливать такой прибор только на одну котельную. Как правило, циклоны монтируются рядом с задней частью агрегата перед самим дымососом.

Принцип работы: краткое описание

Для того чтобы изготовить циклон-пылеуловитель своими руками, необходимо хорошо знать принцип его работы. Именно эти знания помогут эффективно применять этот прибор на различных производствах.

Итак, рассмотрим, в чем заключается принцип работы пылеуловителя. Загрязненная газовая среда со скоростью примерно 20-25 метров за секунду сначала подается в среднюю камеру. Там она разделяется на равные потоки и направляется на циклонные элементы. После этого начинает быстрое спирально-вращательное движение. За счет

Завод газоочистного оборудования «ПЗГО» горячо приветствует всех, кто заинтересован в расчете, изготовлении и внедрению на производстве таких фильтровальных агрегатов как циклонный пылеуловитель сухого действия.

Промышленный вихревой фильтр типа «Циклон» - установка, очищающая вентилируемый воздух от механических примесей (частиц пыли, сажи, копоти и т.д.). Устройство подходит для нейтрализации множества видов загрязнений, кроме масляных и газовых.

За годы существования эти аппараты сухой очистки газов доказали свою продуктивность и надежность, тем самым обеспечив высокую востребованность в различных промышленных областях.

Где применяются Циклоны?

Использование воздухоочистных циклонов требуется на производствах, непосредственно связанных высоким пылеобразованием:

• Химическое и коксохимическое производство;
• строительство;
• металлургия;
• обработка металла и древесины;
• разработка земных недр;
• пищепром;
• камнеобработка, шлифовка и т.д.

На любом предприятии, где в воздух поднимается пыль, необходимо включать в комплекс производственного оборудования циклоны для очистки воздуха.

Устройство конструкции и комплектация установки

Циклонный блок является цилиндрической конструкцией, низ которой имеет форму конуса. Сверху расположена улитка-завихритель с входным фланцем. Внутри рабочей камеры пылеулавливания происходит разделение твердых примесей и воздуха. В корпусе имеются технологические люки с задвижками для удаления собранной пыли.

Система комплектуется:

• собственно циклоном для газоочистки;
• бункером;
• вентилятором.

Вихревые пылеуловители данного типа являются самодостаточными комплексами, оснащенными всем необходимым и готовыми к сборке и запуску.

Рабочая схема и принцип очистки воздуха от пыли

В циклон для очистки воздуха с высокой скоростью входит запыленный воздушный поток (до 20 м/с). Нагнетание производится при помощи вентилятора, приводимого в действие электродвигателем. Поток закручивается в завихрителе и устремляется в конус. Конструкция установки такова, что скорость загрязненного воздуха в камере увеличивается по мере движения.

Благодаря центробежным силам производится разделение твердых включений и газовоздушной среды. Первые оседают на дне пылеулавливающей системы. Воздух после очистки выводится через трубу на улицу. Накопленная пыль удаляется через люк с задвижкой.

Технические характеристики и рабочие параметры

КПД очистной эффективности циклонной системы 90 - 99%. Потребляемая мощность электродвигателя рассчитывается из требуемой производительности. Каждый циклон-пылеуловитель успешно извлекает из воздуха частицы, размер которых больше 5-10 мкм.

Также есть возможность оборудовать систему пылеочистки специальным фильтром, увеличивающим рабочий диапазон или убирающий с поверхности частиц статистический заряд. Благодаря этим параметрам мы также можем изготавливать и устанавливать фильтры циклонного типа для очистки дымовых газов от золы и сажи для котельных, которые работают на угле и мазуте. Отдельной категорией нашей продукции являются сухие фильтры для очистки воздуха от древесной пыли.

Достоинства аппарата

Эффективность по объему пылеулавливания устанавливается исходя из требуемой производительности и окончательно рассчитывается на основании предоставленного заказчиком технического задания. То же самое касается проектной мощности электродвигателя комплекса циклонной очистки воздуха.

Цена, доставка и оплата

Для того чтобы купить циклонный пылеуловитель, необходимо внести предоплату в размере 50% от общей суммы заказа. Мы немедленно приступим к индивидуальному расчету и изготовлению установки.

Остальная часть суммы вносится на баланс завода «ПЗГО» перед отгрузкой промышленного фильтра «Циклон».

Доставка может быть осуществлена как нашим транспортом, так и средствами удобной Вам транспортной компании. Возможен самовывоз продукции с завода-изготовителя.

По любым вопросам, касающимся расчета и изготовления газоочистного оборудования , пожалуйста, контактируйте снами удобным Вам способом.

Процесс удаления пыли из газов в циклоне ЦН происходит в два этапа. Первый этап - попадание частиц в зону осаждения за счет центробежной силы. Второй этап - отделение частиц, происходящее в тот момент, когда плотность частиц в определенной газовом объеме потока превышает допустимое значение. Т.е. газовый поток уже не способен переносить такое большое количество пыли.

В общих чертах циклоны работают следующим образом:

Газы от различных установок поступают в цилиндрическую часть циклона, стремительно разгоняются за счет центробежной силы, двигаясь к центру от периферии и спускаясь по наружной спирали. После чего поднимаются по внутренней спирали и выходят через выхлопную трубу.

Как правило, ускорение в корпусе циклона в сотни и тысячи раз больше ускорения силы тяжести. В следствие чего, даже небольшие частицы пыли выносятся к стенками корпуса и не способны дальше двигаться в общем потоке газа. В камере циклона, имеющая форму цилиндра, статическое давление стремительно падает в направлении от периферии к центру. Пограничный слой, текущий у стенки циклона имеет меньшую центробежную силу. У конической же стенки циклона и в районе его крышки появляется результат перепада давления, усилие же, сжимающее поток становиться в разы больше центробежной силы. В итоге, поток сильного вторичного вихря стремится внутрь, захватывая с собой достаточное количество частиц пыли. Но здесь есть нюанс, поток газа, двигаясь в направление нижней части, еще несколько раз будет вращаться вокруг выхлопной трубы и частицы могут опять быть выброшены к станкам установки. На помощь приходит вторичный поток, который искривляясь вдоль конической стенки, зацепляет вновь отброшенную к стенке корпуса пыль и направляет ее в нижнюю часть к бункеру циклона. Без этого вновь отброшенные частицы пыли не смогли бы попасть в бункер, т.к. центробежная сила направленная вверх сильнее силы тяжести. Вторичный поток очень сильно влияет на эффективность очистки запыленных газов, пыль может спокойно выноситься из лежачих и даже перевернутых циклонных установок. В пылеосадочной камере из-за сужения корпуса в месте соединения поток газов циркулирует намного меньше, чем в основной цилиндрической части корпуса. Но в этом случае на оси вихрь имеет давление ниже. Некоторая часть повторного потока в пылеосадочной камере, передвинувшись в нижнюю часть, опять возвращается в ядро вихря. Вследствие этого уже очищенная пыль может быть захвачена и перемещена в район оси вихря. Напомним, что аэродинамические силы движения пыли намного сильнее силы тяжести, которая в циклонной установке практически не имеет значения, и циклоны можно устанавливать в любом пространственном положении.
