Тепловая пушка является прекрасным решением для быстрого обогрева помещений, жилого, бытового, технического и сельскохозяйственного назначения. Кроме того, эти устройства часто используют многие дачники и строители как альтернативный и дополнительный источник тепловой энергии. Также хорошо себя показали тепловые пушки для решения проблем с повышенной влажностью в гаражах и подвалах.

Несмотря на сравнительно небольшую стоимость и большой выбор тепловых пушек, многие жители деревень, дачники и просто умельцы предпочитают создавать такую технику своими руками.

Самостоятельная сборка электрического теплогенератора

Сборка своими руками начинается с составления эскиза устройства, подбора необходимых деталей и инструментов. Кроме того, очень неплохо пополнить свой багаж знаний основами по электротехнике, сопромату, и физике. Эти знания не будут лишними при самостоятельной сборке тепловой пушки.

Материалы, которые понадобятся для создания электрического теплогенератора:

• Лист оцинкованного металла, толщиной 0,7-1 мм или труба из аналогичного материала, диаметром приблизительно 25 см. Труба будет являться корпусом тепловой пушки, поэтому ее диаметр подбирают исходя из величины крыльчатки и размеров ТЭНа.
• Электродвигатель с крыльчаткой. Можно приобрести любой приточный вентилятор канального типа в ближайшем специализированном магазине, а можно с успехом использовать двигатели с крыльчаткой от старого пылесоса.
• Нагревательный элемент. Более простым и безопасным вариантом будет использование готовых трубчатых ТЭН-ов от старой электропечи, мощностью 1,5 – 2 кВт. Этому нагревательному элементу на заводе была придана форма спирали, что здорово облегчит работу.
• Провод медный сечением 2 мм 2 , керамический изолятор, переключатель, кабель с вилкой питания, предохранитель на 25 А для нагревательного элемента.

Инструменты для сборки электрической тепловой пушки своими руками:

1. Заклепочная машинка.
2. Дрель со сверлами.
3. Пассатижи.
4. Отвертки.
5. Изоляционная лента.
6. Паяльник.

Приступаем к сборке. Из листа оцинковки согнуть трубу и зафиксировать ее положение заклепками. Это и будет корпус тепловой пушки. На керамический изолятор установить ТЭН и смонтировать его внутри корпуса с одного края. С другой стороны корпуса, с помощью штатных креплений установить вентилятор. После чего, при помощи проводов подключить ТЭН и вентилятор к сетевому проводу, переключателю, предусмотрев в цепи наличие предохранителя.

Важно!
При сборке следует быть осторожным и соблюдать технику безопасности. Неправильная сборка такого аппарата может привести к поражению электричеством, повреждению линии электропитания и травмам.

Такая тепловая пушка будет обладать достаточной мощностью, для обогрева небольшого помещения, площадью до 20 м 2 .

Совет
Корпус этой самодельной пепловой пушки, возможно, будет нагреваться, так что следует обязательно предусмотреть подставку их жаропрочного материала.

Самостоятельная сборка дизельного теплогенератора

Самодельная дизельная тепловая пушка состоит из трех самостоятельных конструкций – это корпус или кожух устройства, топливный бак с насосом и фильтром тонкой очистки и камеры сгорания. Как правило, топливный бак в таких устройствах располагается в нижней части аппарата.

Камера сгорания – это толстостенная труба, вполовину меньшая по диаметру чем корпус, с отверстием под форсунку с одной стороны и патрубком дымоотвода в верхней его части. Еще одним самостоятельным устройством, которое используется в дизельном теплогенераторе, является вентилятор с крыльчаткой. Именно это устройство будет создавать направленный поток воздуха, который будет обтекать разогретую камеру сгорания и выходить наружу в виде горячей воздушной струи.

Чтобы собрать дизельную тепловую пушку своими руками следует четко соблюдать последовательность действий:

1. С одного края корпуса монтируется нагнетающий вентилятор нужной производительности.
2. В кожух устанавливается и центруется камера сгорания с закрепленной в его торце форсункой. Камерой сгорания может служить оцинкованная труба нужного диаметра, запаянная с двух сторон и с проделанными технологическими отверстиями для форсунки и дымоотвода. Не следует забывать и об установке в камеру сгорания пьезоподжига. Лучше всего использовать заводской вариант, который можно приобрести в специализированных магазинах запчастей.
3. Топливный бак (лучше всего взять готовый, нужного размера и емкости) следует разместить на 15 см ниже корпуса. В полученном пространстве нужно закрепить топливный насос высокого давления (ТНВД) и топливный фильтр тонкой очистки.
4. На следующем этапе сборки нужно, соединить форсунку с насосом и фильтром красномедной отожженной трубкой, по которой будет подаваться топливо. Кроме того, следует подключить вентилятор через диммер к бытовой электросети. Это устройство можно не использовать, но именно оно позволит регулировать температуру нагретого воздуха при помощи частоты вращения лопастей вентилятора, не увеличивая расхода топлива.
5. Далее следует приварить к камере сгорания дымоотводный патрубок, по которому будут удаляться продукты горения дизельного топлива.
6. Обязательным этапом в сборке такого аппарата является осмотр специалистом готовой модели. В качестве профессионала можно пригласить знакомого моториста с ближайшего автосервиса.

Важно!
Не используйте собранное вами устройство без присмотра и для обогрева закрытых помещений.

Совет:
Дизельная тепловая пушка, собранная своими руками, является мощным и достаточно опасным теплогенератором. Если вы не имеете достаточных знаний и опыта, лучше всего воспользуйтесь заводским устройством, с встроенной защитой от перегрева и контролем пламени.

Самостоятельная сборка газового теплогенератора

Многие «Кулибины» спрашивают: как сделать своими руками, для быстрого нагрева гаража или дачного домика. Сложного в этом ничего нет, требуется немного усердия, аккуратности, наличие исходных материалов и знания принципа ее работы.
Принцип работы следующий: газ поступает из баллона в камеру сгорания, оборудованную горелкой. Сгорая, газ нагревает камеру сгорания. Воздух, подающийся вентилятором, огибает камеру сгорания, тем самым нагревается и, выходя наружу, поднимает температуру в помещении.

Для изготовления тепловой тушки на сжиженном газе потребуется:

• Труба для корпуса диаметром 180 мм и длиной 1м.
• Труба для камеры сгорания, диаметром 80 мм и длиной 1 м.
• Газовая горелка. В качестве нее можно использовать любую горелку от газового котла или самостоятельно модифицировать различные горелки для цанговых баллонов, в изобилии продающиеся в наших магазинах производителями из Поднебесной. Главное, чтобы горелка оснащалась пьезоподжигом.
• Вентилятор. Для таких работ подойдет любой осевой вентилятор с круглым фланцем для крепления в корпусе пушки.

Самодельная газовая тепловая пушка собирается так:

• По бокам более толстой трубы (корпус) с противоположных ее сторон делается два отверстия. Одно, диаметром 80 мм для приваривания патрубка выхода теплого воздуха. Второе отверстие, диаметром 10 мм для горелки, к которой будет подсоединен газовый шланг.
• Камера сгорания делается из трубы меньшого диаметра. Для жесткого ее крепления внутри корпуса необходимо приварить несколько пластин, которые будут центровать камеру сгорания.
• Из металлического листа следует вырезать заглушку, по диаметру корпуса и с отверстием для камеры сгорания. По сути, заглушка будет закрывать образовавшийся зазор между корпусом и камерой сгорания. Далее все следует собрать вместе, приварить ребра камеры сгорания к внутренней поверхности корпуса, вварить патрубок для выхода теплого воздуха и заглушку на корпус со стороны выхода воздушного потока.
• Следующим этапом будет установка горелки в камеру сгорания и жесткий ее крепеж.
• Установка вентилятора не должна вызвать никаких сложностей. Обычно они продаются уже со штатным креплением или отверстиями во фланце.

Теперь осталось подсоединить к электросети вентилятор и подать питание на пьезоэлемент. Также нужно подсоединить газовый шланг к горелке, тщательно зафиксировав его хомутом. После всех приготовлений и проверки, сделанная своими руками газовая тепловая пушка готова к применению.

Которую нередко применяют для просушки подвалов и гаражей, обогрева складских помещений, также их используют для недостроенных сооружений. Такой нужный в бытовом плане прибор вполне можно изготовить своими руками, только стоит вначале определиться с выбором топлива.

Как сделать электрический вариант тепловой пушки?

Она считается самой простой конструкцией среди имеющихся вариантов таких приборов. Для ее изготовления не потребуется много затрат. При ее использовании не выделяется никаких вредных веществ.

Обогревательным элементом прибора выступает воздушный ТЭН, который повторяет изгибы корпуса.

Конструкция пушки представляет собой пустотелый цилиндр, с одной стороны которого расположен вентилятор, а с другой электрический - ТЭН. Проходя сквозь него, воздух нагревается и поступает в помещение. Таким устройством можно пользоваться в любом закрытом помещении, в котором предусмотрены электрические розетки.

Для изготовления обогревательного аппарата понадобится:

• спираль любого нагревательного прибора. Может подойти та, что расположена на старой электрической плитке или утюге;
• вентилятор;
• асбестовая труба или листовой металл для корпуса обогревателя;
• выключатели;
• клеммы;
• электродвигатель небольшой мощности;
• провода;
• колодки для крепления спирали.

Ход выполнения работ:

• Обрезать спираль, чтобы усилить ее теплоотдачу.
• Закрепить спираль в асбестовой трубе с одной ее стороны, а со второй - зафиксировать вентилятор.
• Прикрепить к спирали провода, которые будут подключаться к сети.
• Подключить реостат, регулирующий степень накала.
• Надеть на электродвигатель пропеллер и вмонтировать его в трубу.

Подвод питания вентилятора и спирали выполняется отдельно.

Как сделать тепловую пушку из подручных средств, можно увидеть на видео:

Изготовление газовой тепловой пушки

Также как и предыдущий вариант, такая конструкция имеет цилиндрический корпус, выполненный из металла. По законам аэродинамики круглое сечение является оптимальным, а металл обладает высокой теплопроводностью, за счет него нагретый воздух передается из корпуса в помещение.

Пушки разделяются на два вида:

• Прямого нагрева . Внутри цилиндра расположена газовая горелка с круглым сечением, она со всех сторон обдувается вентилятором. Тепло на выходе смешивается с продуктами горения и выходит через корпус пушки с противоположной стороны. Получается, что газы также попадают в помещение, что многих владельцев жилья не устраивает. Такие аппараты можно использовать только в гараже, цехах или хозпостройках с большими площадями, где они не могут нанести вред человеку.
• Непрямого действия . Имеет встроенную систему непрямого действия, которая отделяет дымовые газы, тепло от них передается продуваемому воздуху в специально предусмотренном теплообменнике. Таким образом, газ и воздух не контактируют между собой. Воздух после обогрева покидает теплообменник через второй проем в корпусе. Сгоревшие продукты отводятся через боковой патрубок, присоединенный к трубе дымохода.

Питание такого аппарата происходит сжиженным газом. Подключать его к центральной магистрали газоснабжения нельзя без соответствующих разрешений. Контроль над подачей топлива осуществляется при помощи газового клапана, который гарантирует безопасность аппарата.

Ход выполнения газовой пушки своими руками следующий:

• Удлинить газовую горелку с помощью трубы подходящего диаметра.
• Увеличить отверстие горелки на 5 мм, а также отверстие для подачи газа на 2 мм.
• Изготовить теплообменник, он должен быть в виде трубы, в один его конец завести удлинитель от горелки.
• Закрепить конструкцию хомутами.
• Прорезать отверстие для выхода горячего воздуха в помещение и приварить к нему трубу нужного диаметра.
• Установить с противоположной стороны трубы вентилятор.
• Высверлить отверстие для разжигания топлива. Предусмотреть регулировочный вентиль.

Имея необходимые навыки и ориентируясь немного в работе пушки, можно создать ее из имеющихся материалов. Один из таких устройств представлен в видео:

Тепловая дизельная пушка своими руками

Для тех помещений, где нет возможности провести электричество, при необходимости обогрева в холодный период применяются обогреватели на дизельном топливе. Модель такой пушки изготовить сложнее, чем предыдущие виды, но следуя пошаговой инструкции вполне возможно, только нужно иметь начальные навыки сварочного дела.

Дизельная пушка состоит из двух корпусов:

• нижний бак предназначен для топлива;
• верхнее устройство выступает камерой сгорания, которая заканчивается вентилятором.

Топливо при сгорании обогревает воздух, который через вентилятор поступает в комнату. Для работы последнего предусмотрена установка электродвигателя, питание к которому подводится отдельно.

Ход выполнения дизельной пушки:

• Выполнить нижний корпус. Он должен находиться на расстоянии не более 15 см от верхней части. Чтобы он не перегревался, для него нужно выбрать материал с низкой теплопроводностью. Если не найдется подходящего можно взять металлический бак и обмотать его теплоизоляционным материалом.
• Изготовить верхний корпус. Для него подойдет отрезок широкой стальной трубы. Закрепить в нем форсунку с топливным насосом. На его торцах установить защитные сетки.
• Изготовить камеру сгорания. Ее монтаж осуществляется по центру верхнего корпуса пушки. Выполняется камера в виде металлического цилиндра, диаметр которого выбирается на 2 раза меньше, чем габариты корпуса.
• Установить соединительную трубку, через которую будет осуществляться подача топлива и его розжиг, после нее устанавливается фильтр.
• Приварить вертикальную трубу, сквозь нее будут выводиться продукты сгорания дизельного топлива.

Такой агрегат рассчитан на обогрев помещения площадью в 600 м2, для его заправки понадобится около 10 литров жидкого топлива.

Тепловая пушка на дровах своими руками

Рассматриваемый агрегат выполнен из старого газового баллона, который сохраняет свое привычное горизонтальное положение, с отдельной камерой для нагревания воздуха, подаваемого в нее принудительно.

Работа тепловой пушки заключается в следующем:

• Загружается топливо в камеру горения.
• Как только воздух нагреется, включится вентилятор, который будет подключен к патрубку нагревательной камеры горфрой.
• Внутри баллона имеется горизонтальная перегородка, за счет того, что она воспринимает наибольшую тепловую нагрузку, воздух нагревается довольно быстро.
• Горячий воздух, поступающий из второго патрубка, сможет обогреть любую точку помещения.

Нагнетающим прибором в этом устройстве является вентилятор, выбор которого зависит от площади помещения: для маленькой комнаты подойдет кулер, находящийся в компьютерном системном блоке. Для средних габаритов жилья можно использовать бытовые вентиляторы, расположенные в вытяжках.

Ход выполнения пушки на дровах:

• Отрезать от баллона верхнюю часть, это нужно выполнить по сварочному шву. Для более мощной конструкции необходимо обрезать верх ниже сварочного шва. Перед этим нужно выкрутить вентиль, и чтобы оставшийся пропан не взорвался, заполнить его водой. Если этого не выполнить, то работа с болгаркой будет опасной.
• Изготовить дополнительные детали. Вырезать из металла круг размером около 300 мм, он будет исполнять роль перегородки. Для дверок нужно выполнить обрамление в виде полоски шириной 80 мм. Если материал останется, то из него можно нарезать небольшие полосы, которые пойдут для теплообменных ребер.
• Выполнить колосниковую решетку, подгоняя длину ее прутьев под размер баллона, затем расположить ее в нижней его части.
• Обрезать проемы для установки загрузочной дверцы. В них вставляется обрамление дверец, они представляют собой сварную конструкцию из полос. Предварительно следует подготовить дверцы, приварив к ним петли и ручки.
• Изготовить воздушную камеру. Подготовленный металлический круг уложить вместо отрезанной верхней части и приварить наглухо. Прикрепить в ней вентилятор и приварить ребра.
• Установить дымоходный патрубок.

Тепловая пушка на отработанном масле своими руками (видео)

Даже уже использованная жидкость может стать отличным топливом для обогревательного аппарата. В приведенном ролике рассмотрено такое устройство, в котором использован принцип горелки Бабингтона:

Самодельная пушка представляет собой теплообменник, в котором имеется две дверцы: одна в передней его части, а другая в боковой для прочистки камеры. К ней подключена целая система по продувке, для нее используется стандартный вентилятор №2. После нагревания внутри камеры пушки воздух подается в комнату температурой от 60 до 90 градусов.

Модульная система агрегата дает возможность заменить любой его узел без демонтажа всей конструкции. Разжигают печку вручную - чтобы она работала, нужно создать оптимальное давление равное от 1 до 3 кг/см2. На видео продемонстрирован процесс розжига и горения пушки.

Все приведенные варианты исполнения тепловых пушек можно сделать самому, если есть желание и необходимые подручные материалы. Они эффективно смогут обогреть любое жилье, главное выбирать вариант на доступном топливе, чтобы отопление происходило экономно.

Как «газовая пушка Евдокимова». Это очень эффективное и полезное устройство, когда требуется быстро обогреть помещение в холодное время года. Помимо всего прочего такая пушка способна работать автономно, для ее работы достаточно автомобильного аккумулятора на 12В, а также баллона с газом. Но любители подобных самоделок не остановились на этом и решили сделать это устройство еще более эффективным. В статье будет рассмотрен вариант, как можно улучшить подобное устройство.

Самое главное, что теперь появилось у пушки – это заслонка, которая позволяет проще запускать и контролировать устройство.

Материалы и инструменты для изготовления:
- асбестовый шнур;
- сварка;
- болгарка;
- металлические пластины;
- стальная труба;
- дрель;
- регулятор подачи газа;
- стальной прут и прочее;
- вентилятор на 220В.

Процесс изготовления:

Шаг первый. Создание заслонки
Чтобы пушку было удобно поджигать и регулировать интенсивность выхода тепла, на нее было решено установить заслонку. Изготавливается она очень просто. Берется металлический прут подходящего диаметра и в нем делается продольный разрез. Один конец прута загибается таким образом, чтобы образовалась ручка. В самой оси нужно просверлить два отверстия и нарезать в них резьбу под болты.

Заслонка изготавливается из тонколистовой стали, она фиксируется с помощью винтов. Чтобы заслонка открывалась и закрывалась с некоторым натяжением, на нее устанавливается пружина и шайба.

Шаг второй. Доработка горелки

Чтобы топливо сгорало лучше, нужно немного переделать горелку. Для этих целей автор установил в трубу 80 мм специальный вкладыш. Как он выглядит, можно увидеть на фото.

Шаг третий. Герметизация системы
Чтобы с пушки не выходило лишнее тепло, и не тратилась зря энергия, было приятно ее хорошо заизолировать. Речь идет о том месте, где малая труба выходит из большой. Здесь есть щель, чтобы ее закрыть, нужно сделать специальную крышку, она будет крепиться на саморезах. Ну а в качестве изоляционного материала применяется асбестовый шнур.

Шаг четвертый. Проверка пушки
Помимо всего прочего пушка была оснащена еще и более мощным вентилятором, это бытовой пропеллер для ванной комнаты, работающий от питания в 220В. Запускается пушка при закрытой заслонке, а когда достигается устойчивое горение, заслонку можно открывать. Для поджога используется длиная газовая зажигалка.

Эксперимент показал, что пушка способна выдавать горячий воздух с температурой до 70-ти градусов. Конечно же, здесь все зависит от его начальной температуры. По словам автора, такая пушка без проблем может отапливать

Чертежи газовой пушки для гаража

Рис. 1. Схема газовой пушки: 1 - вентилятор; 2 - газовая горелка; 3 – удлинитель горелки (труба 2)80 мм); 4 – корпус теплообменника (труба 0180 мм); 5 - выход горячего воздуха.

Рис. 2. Модернизированный вариант пушки:
1 – удлинитель газовой горелки; 2 – пластины
для увеличения площади теплообмена;
3 - газовая горелка; 4 - вентилятор; 5 - воздушная
заслонка с рычагом; 6 - корпус теплообменника.

Основные узлы конструкции:Вентилятор на 12 В (можно бытовой на 220 В), жиклёр горелки просверлен до 02 мм, газ из 50 л пропанового баллона (бытового), но обязательно нужен редуктор от резака или другое устройство для регулировки подачи газа. Снаружи удлинителя горелки приварена металлическая полоска для увеличения теплоотдачи.

Окончанием работы над самодельной газовой пушкой было просверливание отверстий для того чтобы разжигать газ и установку ее на небольшие сделанные своими руками козлы.

Принцип работы отопительной газовой пушки

В принципе ничего сложного тут нет, но опишем все как можно более подробно.

1. Подносим зажигалку к отверстию для розжига.
2. Открываем подачу газа.
3. Зажигаем и убираем зажигалку.
4. Включаем вентиляцию.

Изготовление газовой пушки для гаража своими руками – инструкция к фото

1. На горелке был закреплен железный диск под удлинитель (80 миллиметров)

2. Удлинил трубку, по которой подается газ

3. Сделал монтаж скрещенных металлических пластин чтобы улучшить теплоотдачу

4. Сделал монтаж хомута на одном конце удлинителя – в последующем к нему прикрепил теплообменник

5. Собрал горелку

6. Проделал отверстия в теплообменнике чтобы горячий воздух мог выходить сквозь них

7. На переднем конце трубы теплообменника приварил кольцо для установки горелки

8. На заднем конце теплообменника прикрепил включатель для вентиляции

9. Смонтировал сам вентилятор

10. Проделал отверстие для розжига газа

11. Обычная китайская зажигалка (для плит)

12. Процесс розжига

13. Баллон на 50 литров с пропаном

14. Вентиль для регулирования подачи газа

© Задумка и ее исполнение: Николай Евдокимов

США Нью-Йорк 125 Металл Олово Признаки автомобильный номер лицензии домашний…

422.4 руб.

Бесплатная доставка

★★ ★★ ★★ ★★ ★★ (4.90) | Заказы (82)

Тепловая пушка многим обывателям кажется экзотическим прибором, но на самом деле этот вид отопителей уже сильно распространён. Небольшие модели используются в быту, мощные - на производстве. Если вы до сих пор уверены, что тепловая пушка нужна только для монтажа натяжного потолка, из этой статьи вы узнаете, для чего ещё она может пригодиться именно вам, как различать виды пушек и в чём специфика их изготовления своими руками.

Назначение и принцип действия тепловой пушки

Тепловая пушка - это, по сути, мощный тепловентилятор, способный быстро и долго обогревать помещения большого размера. Чаще всего прибор выглядит как толстая короткая труба на основании, что и вызывает ассоциации с пушкой. Источник тепла может быть стационарным или передвижным (в облегчённом варианте для переноса либо на базе с колёсами).

Большинство тепловых пушек действительно напоминают пушку, но многие могут быть кубическими

Тепловые пушки необходимы для:

• эпизодического быстрого нагрева помещений (например, строительных объектов для быстрой просушки штукатурки, зерно/овощехранилищ для уменьшения влажности продуктов);
• быстрого нагрева комнаты для выполнения специфических работ (например, монтажа или ремонта натяжного потолка);
• выполнения технологических операций в промышленных зданиях;
• сезонного обогрева нежилых помещений, не подключённых к тепломагистрали (например, теплиц, ангаров, складов);
• постоянного либо временного продолжительного обогрева жилых помещений, которые невозможно подключить к другим источникам тепла (например, дач и загородных коттеджей).

В быту маломощные тепловые пушки помогают отогреть замёрзший на стоянке автомобиль, просушить погрев во время весенних паводков, обеспечить комфортную температуру в беседке поздней осенью и т. д.

В мастерской тепловая пушка обеспечит комфортные условия для работника и оптимальные условия хранения для машины

Принцип действия тепловых пушек практически неотличим от способа работы обычного тепловентилятора. Благодаря теплогенератору (ТЭНу, спирали либо сгорающему топливу), он нагревает находящийся внутри корпуса воздух и за счёт вентилятора распространяет этот нагретый воздух по всему помещению.

Тепловые пушки с цилиндрическим корпусом дальнобойные, а квадратные лучше подходят для зонального обогрева.

Виды тепловых пушек

Тепловые пушки подразделяются в зависимости от типа используемого нагревателя. В общем различают электрические (работают при подключении к электросети) и горелочные (потребляют энергию сгораемого топлива) приборы. Но при покупке вам больше поможет подробная классификация. Так, электрические могут быть ТЭНовыми, инфракрасными либо спиральными, а горелочные бензиновыми, дизельными, газовыми либо работать на комбинированном топливе. Для них обычно не указывается чёткое предназначение, но для собственной безопасности важно понимать, что горелочные тепловые пушки лучше подходят для нежилых помещений, а электрические - для эпизодических работ. Подробнее разобраться в этом вопросе вам поможет сравнительная таблица.

Таблица: сравнение тепловых пушек с разными способами нагрева

Вид тепловой пушки	Достоинства	Недостатки
Электрическая (ТЭН, спираль, керамический нагреватель)	Подходит для жилых комнат и смежных помещений, так как не выделяет вредных газов. Отличный мобильный вариант, поскольку мало весит (не требует толстостенного корпуса) и может подключаться в любом помещении с розеткой. Не сжигает кислород, поэтому не требует проветривания при работе. Модели с керамическими нагревательными элементами наиболее безопасны для пользователей и не ухудшают качество воздуха. Изделия не требуют постоянного контроля или пополнения запасов топлива, способны работать долго и равномерно. Электрические пушки самые тихие, шум издаёт только вентилятор.	ТЭН и спираль сушат воздух, поэтому в местах постоянного проживания требуется увлажнитель. При работе выделяется неприятный запах из-за попадания на ТЭНы пыли и аэрозолей. Мощность и КПД прибора меньше, чем у горелочных аналогов. Модели со спиральным нагревателем требуют осторожного обращения, поскольку очень сильно нагреваются. При эксплуатации прибора без защитной решётки можно получить ожог. Самые мощные разновидности требуют подключения к трёхфазной сети, поэтому могут применяться либо на предприятиях, либо в специально оборудованных мастерских.
Газовая	Способна получать теплоноситель как из магистрали (стационарный вариант), так и от баллона (мобильный вариант). Баллон легко заправить на любой АЗС, прибор работает с и пропаном, и бутаном (для сравнения, в автомобилях газовые установки рассчитаны на конкретный вид топлива). Приспособление экономно расходует электроэнергию, поскольку она нужна только для работы вентилятора. Газовые модели самые эффективные из жидкотопливных, топливо используется почти на 100%. Приборы считаются оптимальными по соотношению цена/качество, но только при использовании в нежилых помещениях.	Продукты сгорания газа могут попадать в помещение, но они более безопасны, чем при использовании другого жидкого топлива. Тепловая пушка может работать неправильно, или не работать вовсе, если мощность прибора не соответствует давлению в трубе магистрали/баллоне. Недопустимо использование прибора без надзора. Чем крепче мороз, тем дольше выходит на нужный режим газовая пушка.
Дизельная, бензиновая	Самый мощный вид генераторов тёплого воздуха (10–100 КВт) с максимально возможной температурой нагрева. Производители предлагают широкий модельный ряд устройств с закрытыми и открытыми камерами сгорания и даже разновидности, выделяющие инфракрасное излучение. Возможно использование разных видов жидкого топлива, в том числе соляры. Не боится попадания воды (в отличие от электрических аналогов), возможна установка под навесом или под открытым небом.	Выдвигает повышенные требования к вентиляции помещения из-за расхода кислорода. Неприятно пахнет и шумит в процессе работы, поэтому пригодно только для строительных объектов и других помещений, где люди не проводят много времени.
Масляная	Приборы аналогичны жидкотопливным тепловым пушкам, только в камере сгорания у них используется масло, в том числе отработанная смазка промышленного оборудования. Позволяют с пользой утилизировать ставшие непригодными материалы, поэтому наиболее востребованы на заводах и фабриках, сельхозпредприятиях.	Не работает на масле с высокой вязкостью (больше 90 по SAE), а также трансформаторном охлаждающем масле. Расходует кислород, выделяет много вредных газов и копоти, что делает практически невозможным использование моделей прямого нагрева.
Водяная (калорифер)	Калорифер (батарею водяного отопления с вентилятором) иногда называют водяной тепловой пушкой. Такие модели устанавливаются стационарно, так как требуют подключения к водяному отоплению дома. Калориферы не выделяют вредных газов, потребляют очень мало электроэнергии, не способны нанести ожог или вызвать пожар, пригодны для установки в жилых комнатах. В применении они гораздо эффективнее обычных радиаторов, так как вентилятор увеличивает интенсивность и скорость теплоотдачи.	Невозможно установить в доме, где отсутствует централизованная подача горячей воды (например, на даче). Не существует мобильных моделей.
Инфракрасная	Тепловые пушки инфракрасного типа работают от электричества, но отличаются от вышеописанных моделей способом распространения тепла. Если в других разновидностях теплоносителем выступает воздух, нагнетаемый вентилятором, то инфракрасная пушка выделяет тепловое излучение, которое нагревает находящиеся в комнате объекты. ИК-лучи полностью безопасны, таким же образом тепло выделяет обычный радиатор. ИК-пушки не нуждаются в вентиляторе, поэтому работают тише остальных. Принцип работы инфракрасных тепловых пушек делает их максимально эффективными, на этапе передачи тепла к объекту энергия почти не теряется. Поскольку нагрев от ИК тепловой пушки не зависит от движения воздуха, её можно использовать на открытом воздухе (например, обогрев сцены при зимних выступлениях) и в помещениях, которые нуждаются в усиленной вентиляции (например, химических лабораторий и столярных мастерских). ИК-пушки отличаются простой конструкцией и лёгким весом, они очень мобильны.	Нагреваются только те объекты, которые попадают в зону действия излучателя, в слепой зоне прибора будет холодно. Поэтому в большом помещении может возникнуть необходимость установить несколько приборов.

Стационарно устанавливать в помещении тепловую пушку без согласия контролирующих органов можно только в том случае, если прибор электрический или дизельный. Газовые модели относятся к взрывоопасным, поэтому их эксплуатация возможна только после разрешения службы контроля за безопасностью.

Поскольку горелочные тепловые пушки представляют опасность из-за продуктов сгорания топлива, на рынке появились более безопасные разновидности таких приборов - пушки непрямого нагрева.

Как видно из схемы, основная разница в конструкции - наличие дымоотводящей трубы

Как уже упоминалось, горелочные или жидкотопливные нагревательные приборы подразделяются на:

• пушки прямого нагрева - это устройства, в которых нагреваемый воздух смешивается с продуктами горения и распространяется по всему помещению. При работе выделяется угарный газ, поэтому их ни в коем случае нельзя использовать не только в жилых комнатах, но и в местах длительного скопления людей (например, рабочий цех на предприятии). В помещении, где стоит тепловая пушка прямого нагрева, должна быть мощная вентиляция, она нужна как для отвода вредных газов, так и для улучшения работы самой пушки (при горении сжигается кислород, нужно подгонять новый). Пушки прямого нагрева часто используют в гаражах, поскольку они очень экономно расходуют топливо, КПД свыше 99%.
• пушки непрямого нагрева снабжены теплообменником. Это значит, что нагретая в горелке смесь воздуха и вредных газов передаёт тепло воздуху в помещении, не смешиваясь с ним. При этом продукты сгорания попадают в дымоотвод, что нивелирует опасность для людей в помещении. Тепловую пушку такой конструкции можно устанавливать на предприятии или в гараже без мощной вентиляции. Но КПД у таких приборов существенно ниже, так как часть тепла неминуемо уходит в трубу.

Имея желание и некоторый опыт ремонта нагревательных приборов, можно соорудить тепловую пушку любого вида: электрическую, жидкотопливную, водяную. Трудности могут возникнуть разве что с инфракрасной, так как в ней используются более сложные комплектующие.

Если планируете поставить в гараже тепловую пушку прямого нагрева, используйте только модель на газе или биодизеле и обязательно включайте вентиляцию. Продукты сгорания других видов топлива более опасны и неминуемо окажут вредное действие на здоровье.

Из каких элементов состоит тепловая пушка

Обогревающий прибор собирают из таких комплектующих, как:

• корпус, представляющий собой короткую трубу большого диаметра, иногда куб или призму. Стенки корпуса часто толстостенные (в электрических моделях, особенно мобильных, стенка корпуса тоньше, в горелочных -толще). Материалом служит металл, огнестойкий пластик или керамика;
• нагревательный элемент (ТЭН, спираль, либо горелка). Именно от него зависит мощность, КПД и безопасность прибора;
• вентилятор для эффективного воздухообмена. Он значительно мощнее бытового, поэтому переделать обычный тепловентилятор в тепловую пушку не получится, даже при хорошем нагревательном элементе КПД такой самоделки окажется ниже положенного;
• автоматика с проводами и кнопками включения, выключения, регулировки мощности. Блок управления должен быть надёжным, а проводники - достаточно толстыми, иначе прибор быстро выйдет из строя;
• защитная металлическая решётка, которая не позволяет пользователю прикоснуться к нагревательному элементу. Она также предотвращает попадание в прибор крупных горючих предметов.

Такое строение характерно только для электрических тепловых пушек со спиралью

В хорошей тепловой пушке обязательно должен быть термостат - ограничитель нагрева, способный проконтролировать текущую температуру и вовремя включить/выключить прибор. Он помогает эффективнее использовать приспособление и электроэнергию/теплоноситель, а также продлить срок службы самого прибора. Отсутствие термоограничителя может стать причиной пожара на складе либо гибели растений в теплице или оранжерее.

Расчёт мощности прибора

Чтобы пушка была максимально эффективной в вашем помещении, нужно для начала вычислить минимальную мощность прибора по формуле.

Qт=V×∆T×K/860, где

• Qт - минимальная мощность отопительного прибора в КВт/час;
• V - объем обогреваемого помещения в м 3 ;
• ∆T - разница между минимальной температурой на улице и требуемой температурой в помещении в о С;
• К - коэффициент теплопотерь:
  • 3,0 - 4,0, если строение не теплоизолировано;
  • 2,0–2,9, если присутствует малоэффективная теплоизоляция;
  • 1,0–1,9 при теплоизоляции среднего уровня (стены толщиной в 2 кирпича, мало окон, простая кровля без проёмов);
  • 0,6–0,9, если теплоизоляция хорошая (утеплены стены, есть контурное уплотнение дверей и окон, стеклопакеты).

Если ваше помещение не производственное (высота потолков не выше 3 м), можно воспользоваться данными из таблицы.

Таблица: зависимость необходимой мощности пушки от площади помещения

Мощность тепловой пушки, КВт	Объём помещения в новом доме, м 3	Объём помещения в старом здании, м 3	Площадь современной теплицы с теплоизолированным стеклом, м 2	Площадь стеклянной теплицы без теплоизоляции, м 2
5	70–150	60–110	35	18
10	150–300	130–220	70	37
20	320–600	240–440	140	74
30	650–1000	460–650	210	110
40	1050–1300	650–890	300	150
50	1350–1600	900–1100	370	180
60	1650–2000	1150–1350	440	220
75	2100–2500	1400–1650	550	280
100	2600–3300	1700–2200	740	370
125	3400–4100	2300–2700	920	460

Излишне мощная тепловая пушка в небольшом помещении может стать причиной пожара. Используйте приборы подходящей мощности (либо с регулятором) и/или не оставляйте их без надзора.

Варианты изготовления своими руками

Тепловая пушка - это мощный прибор, требующий ответственного обращения. Если у вас не было опыта ремонта подобных изделий, изготовление лучше начать с электрических моделей. Они более просты и безопасны в применении, особенно если подключать устройство к сети через УЗО. В худшем случае самоделка не будет работать, или придут в негодность какие-либо её элементы. Но устроить пожар или взрыв, что нередко случается при использовании жидкотопливных самодельных пушек, с электрической моделью довольно сложно.

Первые несколько дней не оставляйте самодельную тепловую пушку работать без надзора. Даже если у вас большой опыт создания подобных приборов, лучше перестраховаться, чем исправлять последствия случайной ошибки.

Как сделать электрическую тепловую пушку

Конструктив тепловой пушки можно условно разделить на механическую и электрическую части.

Конструкция электрической тепловой пушки простая и понятная, что оптимально для начинающих мастеров

Для сбора механики вам понадобятся:

• тонкостенная труба подходящего диаметра для корпуса либо жесть, из которой можно согнуть корпус нужного размера;
• нагревательный ТЭН рассчитанной мощности либо несколько ТЭНов с подходящей суммарной мощностью;
• вентилятор (мотор с крыльчаткой в сборе) с мощностью, соответствующей подобранным ТЭНам;
• готовая база-опора, ножки или арматура, из которой можно сварить опору;
• трубка с креплениями, выполняющая роль ручки для переноски (по желанию);
• защитные решётки (диаметр должен соответствовать сечению корпуса) либо проволока, из которой можно сплести решётку.

Для экономии можно воспользоваться частями от старой техники, нужно только удостовериться в работоспособности детали и уточнять её мощность.

Не используйте в качестве корпуса электрической тепловой пушки асбестоцементные трубы, они часто взрываются при сильном нагреве. Наиболее безопасный аналог - керамическая труба для дымохода.

Электрический блок тепловой пушки составят:

• переключатели для изменения режима работы прибора (средняя мощность нагрева, полный нагрев, только вентилятор);
• термоограничитель, предотвращающий перегрев прибора (не допустит поломки и пожара);
• терморегулятор, помогающий контролировать степень нагрева воздуха;
• провода для соединения деталей (уточните сечение при покупке, если не можете подобрать самостоятельно);
• шнуры с вилками под 220 В (2 шт., обязательно с заземлением).

Важно: двигатель вентилятора тепловой пушки и её нагревательный элемент подключаются к электросети по отдельности.

Инструкция по изготовлению электрической тепловой пушки своими руками:

1. Закрепите в передней части корпуса нагревательный элемент и подсоедините к ТЭНу кабель питания.

   Круглый сухой ТЭН для тепловентилятора с несколькими спиралями - оптимальный вариант для самодельной тепловой пушки

2. В задней части корпуса зафиксируйте вентилятор с мотором и также подсоедините к ним провода, выведите все провода наружу корпуса.

   Если ваша пушка будет маломощной, подойдёт вентилятор от советского пылесоса

3. Соберите электрический блок управления, следуя приложенной выше схеме. Защитите блок управления корпусом (можно взять пищевой контейнер) и выведите наружу кнопку включения.

   Тщательно контролируйте качество каждого соединения

4. Установите защитные решётки на передний и задний торцы корпуса. Установите корпус на ножки или базу.

   В качестве защитных решёток для тепловой пушки сгодятся решётки от старого вентилятора без пластиковых частей

После сборки обязательно нужно провести испытания прибора. Желательно, чтобы розетки, которыми вы пользуетесь, были подключены через УЗО. Так в случае ошибочной сборки узлов питание отключится автоматически. Если прибор работает без нареканий, можете смело начать его использование.

Видео: самодельная электрическая тепловая пушка

Для сборки электрической тепловой пушки не понадобятся специализированные инструменты, вполне достаточно шуруповёрта с битой и сверлом. А вот создание газового аналога уже сложнее, обязательно потребуется хороший сварочный аппарат.

Изготовление газовой тепловой пушки

Если вы решили собственноручно соорудить газовую пушку, лучше сделать прибор непрямого нагрева. Его конструкция не намного сложнее, зато он безопаснее и приятнее в эксплуатации.

Если нужно изготовить газовую пушку прямого нагрева, труба 5 не приваривается, а передняя часть корпуса закрывается решёткой

Для изготовления газовой тепловой пушки нужны следующие детали:

• газовая горелка в сборе;
• толстостенная металлическая труба небольшого диаметра (например, 8 см). После приваривания к горелке они образуют камеру сгорания газа;
• толстостенная металлическая труба большего диаметра (например, 18 см), которая станет корпусом теплообменника;
• вентилятор для подачи воздуха в камеру сгорания;
• устройство дистанционного поджига газа;
• редуктор (снижает давление газа при подаче горючего из баллона/магистрали в камеру сгорания);
• металлическая труба диаметром 8–10 см для отвода продуктов горения. Её длина зависит от удалённости патрубка на корпусе от вентиляционного отверстия в стене помещения;
• рама для размещения конструкции.

Чтобы горелка стала пригодной к использованию в пушке, её отверстие следует увеличить до 5 мм в диаметре и расширить жиклёр (отверстие для подачи топлива) до 2 мм в диаметре.

Приступим к работе:

1. К корпусу пушки приварите трубу для отвода газов, высверлите отверстие для розжига топлива, установите решётки и приварите ножки.

   Если шов будет недостаточно качественным, продукты сгорания топлива будут попадать в комнату

2. Добавьте к горелке трубу-удлинитель и заведите его конец в трубу-теплообменник, зафиксируйте положение металлическими хомутами. Можно использовать 1–2 готовых керамических горелки, для них следует сделать отверстия в корпусе.

   Готовые горелки более надёжны, чем самодельные

3. Установите в корпусе вентилятор, защитные решётки, подсоедините шнур питания вентилятора.

   Вентилятор - ещё один узел, который для страховки можно взять готовым

Готовое устройство можно подключать к баллону со сжиженным пропаном или другим горючим газом через редуктор/регулировочный вентиль.

Важно: тщательно герметизируйте соединения трубок, подающих газ, а также обязательно установите устройство дистанционного поджига. Если не придерживаться правил, установка обогрева может взорваться.

Видео: газовая тепловая пушка непрямого нагрева своими руками

Изготовление дизельной или бензиновой тепловой пушки

Пушка, работающая за счёт сжигания соляры (солярки) или другого вида дизельного топлива, отличается от электрической наличием топливного бака. При этом чем больше бак, тем дольше может работать пушка без дозаправки.

Из-за большого топливного бака дизельная пушка тяжелее газовой и занимает больше места

Для изготовления тепловой пушки дизельного типа вам понадобятся:

• топливный бак из материала с низкой теплопроводностью либо металлический со слоем теплоизолятора и защитным кожухом. Если выбрать неподходящий материал, топливо будет подогреваться при работе пушки и возникнет опасность возгорания и взрыва;
• толстостенная труба или металлический бак для основного корпуса пушки;
• толстостенная труба меньшего диаметра для камеры сгорания. Она должна свободно размещаться в основном корпусе так, чтобы между внешними стенками камеры сгорания и внутренними стенками корпуса оставалось пространство для отвода тёплого воздуха. Оптимальное соотношение диаметров труб 1:2;
• электродвигатель подходящей мощности, способный поместиться в корпусе;
• вентилятор для подключения к электродвигателю. Диаметр крыльчатки должен быть как минимум на 1–2 см меньше внутреннего диаметра трубы корпуса;
• топливный насос, фильтр и форсунка для подачи топлива;
• горелка со свечёй зажигания для поджигания топлива;
• воздушный насос, входной и выходной фильтры для системы распределения воздуха;
• защитные решётки для основного корпуса.

Вышеописанные детали следует соединить между собой так, как показано на картинке. Важно соблюдать расстояния между топливным баком и корпусом, следить за герметичностью всех камер и качеством соединения электрических составляющих. Но если вы никогда не делали подобной работы, конструкция может получиться крайне опасной. Поэтому стоит воспользоваться упрощённой схемой:

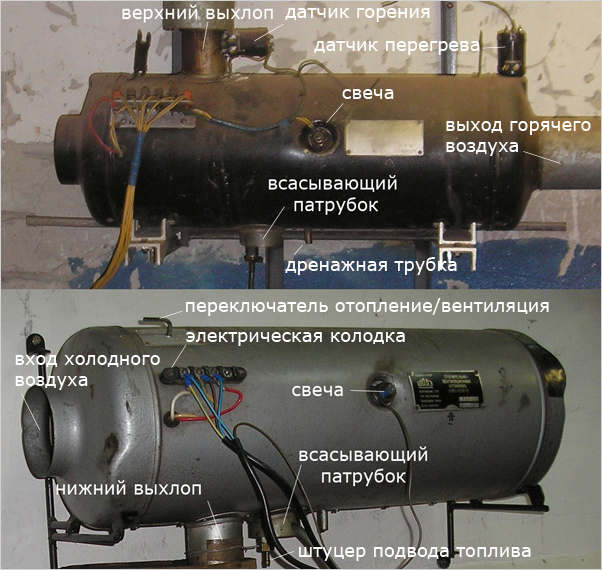

1. Возьмите печку от старого Запорожца или её аналог (отопительный прибор для авто, работающий на жидком топливе) и установите её на базу либо ножки.

   При покупке печки обязательно проследите за наличием проводов и автоматики

2. Подсоедините к прибору кабель питания через трансформатор с 12 В до 220 В, используйте вилку и розетку с заземлением. Если у вас есть ненужный автомобильный аккумулятор или гараж не подключён к сети, подсоедините прибор к аккумулятору.

   Если в базе сделать дополнительную полочку для аккумулятора, устройство будет компактнее

В результате у вас получится мобильная жидкотопливная тепловая пушка, в которой большинство ответственных узлов собрано на заводе, а такие приборы гораздо долговечнее и безопаснее самодельных.

Видео: сборка дизельной тепловой пушки своими руками

Тепловая пушка на дровах

Тепловая пушка, работающая на твёрдом топливе, представляет собой стационарный дровяной котёл отопления, только он греет не воду, а воздух в помещении. По сути, это обыкновенная буржуйка, которую способен сделать почти каждый владелец гаража. Для неё не требуются сложный корпус или много электронных составляющих. Отличие только в дополнительном патрубке, к которому подключается вентилятор. Поэтому если вы разобрались, как сделать электрическую или жидкотопливную тепловую пушку, дровяная точно не станет проблемой.

Если вы не уверены в том, что сможете найти качественные материалы и комплектующие, или сомневаетесь в собственных навыках сварщика и электрика, обратитесь за помощью к более опытному человеку, сделайте заказ у профессионала или купите готовую конструкцию . Так вы обеспечите собственную безопасность и сможете пользоваться действительно надёжным прибором.

Особенности эксплуатации и ухода

Если вы хотите, чтобы прибор служил как можно дольше, необходимо:

• использовать только качественное топливо (газ, дизель, бензин);
• не допускать сильных перепадов напряжения в электросети (если в вашем регионе они случаются часто, подключать пушку следует через УЗО - устройство защитного отключения);
• не допускать попадания воды на электрическую тепловую пушку, а также не использовать её в помещениях с высокой влажностью (свыше 93%);
• оберегать прибор от ударов, падений и механических нагрузок;
• располагать прибор дальше 0,5 м от легковоспламеняющихся вещей, в том числе тканей и мебели;
• выдерживать период привыкания (от 2 часов) после транспортировки прибора на холоде (ниже 0 о С);
• регулярно очищать защитные решётки и корпус.

Недопустимо накрывать работающую тепловую пушку, ставить её в ящик, или другими способами мешать нормальной циркуляции воздуха в приборе.

Явные показания для ремонта:

• визуально заметные повреждения корпуса, трубок, проводов;
• искрение в местах подсоединения проводов;
• неоднократное срабатывание защитного реле.

Обратите внимание: причины и методы устранения действительны для электрических тепловых пушек

Если вы приобрели тепловую пушку, более подробную информацию о её эксплуатацию сможете получить из гарантийного талона либо прилагаемого производителем буклета. Те, кто собрал прибор самостоятельно, могут ознакомиться с правилами, разыскав в сети инструкцию для похожей модели.

Как видите, при должном внимании и старательности, можно соорудить тепловую пушку, которая обеспечит вам комфорт в любом неотапливаемом помещении.
