Посещение бани – это не только способ избавиться от недельной грязи, но и скинуть лишние килограммы или вывести из организма шлаки и токсины. Однако благоприятное воздействие на организм можно ощутить только при правильном устройстве вентиляции в бане, которая в большинстве случаев оказывается далеко не идеальной.

Казалось бы, в целях сохранения тепла и увеличения скорости прогрева помещения, необходимо заделать все щели, а по периметру дверного проема уложить уплотнитель, чтобы дверь закрывалась плотно и не служила источником притока холодного воздуха. Однако все обстоит с точностью до наоборот, поскольку грамотно спланированная вентиляция способствует:

• созданию комфортного микроклимата посредством избавления от излишнего тепла, уровня влажности, а также уменьшения концентрации углекислого газа;
• быстрому прогреву помещения вследствие перемешивания воздушных масс, что сопровождается еще и минимальными затратами топлива;
• защите внутренней отделки, а также пола строения от появления различного рода плесени, грибков, способствующих возникновению неприятного запаха;
• качественному проветриванию всех помещений бани, продлевающему срок эксплуатации.

Таким образом, вентиляция в бане играет очень важную роль как для сохранности банного строения на протяжении длительного эксплуатационного периода, так и для пользы здоровью. При этом подобрать необходимый тип системы вентиляции не составит труда, поскольку выбирать придется всего из 2 типовых систем.

Виды вентиляционных систем, их характеристика

Прежде чем узнать, как сделать вентиляцию в бане, необходимо ознакомиться с основными видами и типами вентиляционных систем.

Исходя из способа притока/оттока воздуха, различают 2 вида вентиляционных систем, каждая из которых обладает неоспоримыми достоинствами и недостатками.

Естественная вентиляция

Воздухообмен при естественной системе вентиляции происходит под воздействием природных факторов без применения дополнительного оборудования в виде вентиляторов, электродвигателей.

В числе естественных факторов немаловажное значение имеют:

• Ветровой напор. Приток в баню свежего воздуха осуществляется под влиянием силы ветра через щели в стенах, в проемах дверей, либо окон с наветренной стороны. При этом поступление воздуха сопровождается одновременным вытеснением через имеющиеся щели разряженных воздушных масс, которые скапливаются внутри бани у верха противоположной стены.

Увеличение ветрового напора влечет увеличение массы разряженного воздуха, улучшая тем самым проветривание банного помещения.

• Аэрация. Холодный воздух, поступающий в натопленную баню через имеющиеся на небольшой высоте от пола щели либо специально устроенные отверстия постепенно вытесняет горячие воздушные массы вниз, способствуя равномерному прогреву помещения вследствие перемешивания воздушных слоев и оттоку загрязненного воздуха из бани.

Преимущества, обусловленные естественной вентиляцией в бане, сводятся к следующему:

• безопасность, связанная с отсутствием приспособлений, функционирующих от сети;
• простота, поскольку небольшие зазоры в дверном проеме либо на стене являются неотъемлемой составляющей деревянной бани;
• низкая стоимость, так как нет необходимости в приобретении дополнительных материалов, а также оплате затрат на функционирование такой системы.

Среди недостатков стоит выделить:

• эффективность вентиляции всецело зависит от внешних природных факторов;
• отсутствие возможности корректировать степень проветривания.

Таким образом, естественной вентиляции в деревянной бане для одной семьи вполне хватит, так как дерево само по себе является дышащим материалом, да и щели в деревянном строении в процессе усушки все равно имеют место образовываться. При этом для полноценной вентиляции в кирпичной бане лучше остановиться на искусственной системе, поскольку образование зазоров при использовании такого строительного материала – довольно большая редкость.

Механическая вентиляция

Воздухообмен в бане происходит независимо от влияния внешних факторов природы с использованием различного рода вентиляторов, насосов и прочего оборудования, способствующего обновлению и более быстрому прогреву воздуха.

Преимущества искусственной вентиляции:

• поддержка микроклимата в бане на заданном уровне;
• возможность фильтрации поступающего воздуха;
• регулировка равномерного распределения прогретых воздушных масс внутри помещения.

Недостатки:

• более высокая стоимость относительно естественной вентиляции;
• трудоемкость монтажа;
• шумность в процессе эксплуатации;
• расходы за потребленную приборами энергию.

Система принудительной вентиляции в бане, исходя из присущей ей задачи, подразумевает применение таких типов вентиляции, как:

1. Приточная – обеспечивает доступ в помещение необходимого объема чистого воздуха. Типовая система искусственной вентиляции включает воздуховод, воздухозаборную решетку, фильтр и воздушный клапан. Однако наибольший эффект от сооружения приточной вентиляции в бане достигается за счет установки электроприводного вентилятора.

2. Вытяжная – способствует выведению отработанного воздуха из банного помещения посредством системы, состоящей из воздуховода, решетки, электродвигателя, а также вентилятора.

3. Приточно-вытяжная – сочетание функций приточной и вытяжной систем. При этом распределение внутри бани воздушных масс происходит путем:

• вытеснения горячего воздуха за пределы помещения в результате постепенного подъема вновь поступающих через приточную вентиляцию воздушных масс;

• перемешивания горячего и холодного воздуха вследствие постоянного притока свежего воздуха.

Независимо от типа вентиляции, сечение вентиляционного отверстия должно составлять 24 см на 1 м³.

Таким образом, принудительная вентиляция в несколько раз превышает вентиляционную систему естественного типа. Исходя из этого, искусственная вентиляционная система выступает наиболее оптимальным решением для обустройства вентиляции каркасной бани. При этом не стоит забывать, что приточное и вытяжное отверстия имеют строго упорядоченное расположение относительно друг друга, а не хаотичное.

Варианты размещения вентиляционных отверстий

Интенсивность воздухообмена внутри помещения бани во многом зависит от правильности распределения вентиляционных отверстий по отношению одного к другому. Несмотря на многообразные варианты альтернативного расположения отверстий для притока/оттока воздуха, наибольшую популярность приобрели следующие схемы вентиляции бани:

1. Приток воздуха осуществляется за каменкой через отверстие, находящееся на расстоянии 30-40 см от уровня пола. При этом вытяжное отверстие имеет аналогичную высоту, но располагается на противоположной от притока воздуха стене и оснащается вентилятором. Поступивший в помещение холодный воздух ударяется о стенку каменки и устремляется вверх, постепенно прогреваясь в процессе подъема. В это же время отработанный воздух начинает движение вниз и под действием вентилятора выводится наружу. Такое перемешивание воздушных масс приводит к равномерности нагревания воздуха.
2. Принцип перемещения воздуха в бане аналогичен первому варианту с той лишь разницей, что высота приточного отверстия берется около 50 см от поверхности пола, а вытяжное располагается на расстоянии 10-20 см от линии пола. Таким способом достигается еще более интенсивный воздухообмен.
3. Приточное отверстие создается на расстоянии 30 см от чистового пола в стене, расположенной напротив печи. При этом функции вытяжки выполняет дымоотвод, наряду с поддувалом топки. Однако такая схема действительна только в процессе функционирования печи.
4. Расстояние от пола до приточного отверстия, расположенного в стене напротив печи, берется 20-30 см. При этом вытяжка, оборудованная вентилятором, находится на этой же стене на расстоянии 20-30 см от потолка. Попавший в помещение воздух налетает на препятствие в виде печи и начинает подниматься вверх, нагреваясь и вытесняя загрязненный воздух по мере подъеме.
5. Приток воздуха происходит на расстоянии 20 см от пола в стене, находящейся за печью. Вновь поступившие воздушные массы поднимаются, постепенно прогреваясь, к потолку. По мере остывания воздух опускается вниз и уходит сквозь половые щели, после чего попадает в вентиляционную трубу, а оттуда за пределы строения.

Таким образом, вытяжное отверстие может быть расположено ниже приточного только при наличии вентилятора.

Несколько отличные схемы вентиляция в бане, видео которых представлено ниже, помогут принять окончательное решение относительно собственной конструкции.

Устройство вентиляции в бане

С каждым годом конструкция бани усложняется, создавая более комфортные условия для любителей попариться либо просто помыться в баньке. Если раньше помещение бани включало предбанник и совмещенную с парилкой моечную, то сегодня баня состоит из 3-4 помещений:

• предбанник;

• моечная;

• парилка;

• комната отдыха.

Конечно, наиболее важными из них являются парилка и моечная. Однако систему вентиляции необходимо устраивать не только в этих помещениях, но и в предбаннике, а также комнате отдыха, поскольку влажность распространяется и в прилегающие к парилке помещения.

Парилка

Для вентиляции парилки бани подойдет любая из вышеописанных схем. Однако перед топкой печи необходимо провести полное проветривание парилки посредством открытия двери и всех вентиляционных отверстий на 5-10 минут. После завершения проветривания дверь, а также вытяжные отверстия закрываются. Когда температура в парилке достигнет необходимого предела можно потихоньку приоткрывать вытяжное отверстие, регулируя посредством задвижки интенсивность воздухообмена. При этом диаметр вытяжного отверстия не может быть меньше приточного, иначе возникнет обратная тяга, вследствие чего приток воздуха будет сокращаться. Однако необходимо следить, чтобы приток воздуха не нарушил температурный режим внутри парилки.

Моечная

Наряду с парилкой, моечное помещение бани также сопряжено с большим количеством влаги, своевременность избавления от которой очень важна, поскольку плесень и сырость губительно влияют как на организм человека, так и на длительность эксплуатации строения. В связи с тем, что большое количество воды скапливается под полом, то в целях устройства вентиляции в моечной бане можно использовать асбестовую трубу, размещенную в углу мойки. При этом один конец трубы должен находиться между чистовым и черновым полом, а второй выводится на крышу и оснащается дефлектором.

Если печь находится в моечной, то поддувало печи, расположенное ниже чистового пола, также будет играть роль неплохой вытяжки.

Фундамент

При планировании постройки необходимо сразу подумать о вентиляции фундамента бани, поскольку закладка вентиляционных отверстий происходит на стадии армирования бетона. Для создания отверстий под вентиляцию вполне подойдут асбестовые трубы, которые строго горизонтально закрепляются в намеченных местах посредством проволоки и прутьев арматуры, после чего трубы засыпаются сухим песком. При этом расстояние от уровня земли до трубы должно составлять не менее 10-15 см, чтобы при подъеме грунтовых вод в период межсезонья не переживать за возможность подтопления. После закрепления труб фундамент заливается бетоном. При этом песок удаляется только после полного затвердевания бетона. Для нормальной вентиляции фундамента достаточно 2-4 отверстий с диаметром 10 см, находящихся в противоположных друг другу местах. Для защиты от насекомых отверстия защищаются путем установки на вентиляционные отверстия решеток с сеточкой.

Предбанник

Неотъемлемой частью любой бани является предбанник, где устраивается мини-раздевалка. Кроме того, в предбаннике довольно часто размещается печка. В большинстве случаев это связано с маленькой площадью парилки либо в целях предотвращения скопления мусора непосредственно в парилке. При этом печь замечательно справляется с функциями вентиляции в предбаннике бани, ведь от появляющегося в результате открывания двери парилки конденсата необходимо избавляться.

Если же печь в предбаннике отсутствует, то после банных процедур можно просто открыть окно либо дверь на улицу и хорошенько проветрить помещение.

Альтернативным вариантом вентиляции является установка вверху стены, граничащей с улицей, вытяжного отверстия, оснащенного вентилятором.

Исходя из конкретной ситуации, применяется один из нескольких вариантов вентилирования помещения. Однако продумывать все мелочи обустройства предбанника необходимо в период планирования.

Таким образом, соорудить вентиляцию в бане своими руками не так сложно. Главное, тщательно подойти к процессу планирования и правильно подобрать необходимый тип вентиляционной системы, во многом зависящей от конструктивных особенностей строения и места расположения бани.

Кирилл Сысоев

Мозолистые руки не знают скуки!

Содержание

Создать оазис гармонии среди горячего пара, текущей рекой из душевых воды или мини-бассейнов непросто. Эксплуатация бани требует соблюдения некоторых тонкостей еще на этапе строительства. Чтобы повышенная влажность не испортила строение, а спертый воздух не помешал банным процедурам, необходимо правильно выбрать и сделать вентиляцию.

Вентиляция в бане – схема и устройство

Приток и отток воздуха – важнейшее условие, поскольку воздухообмен строится на балансе приточной вентиляции (свежий воздух) и вытяжной – выход отработанного. Движение воздушного потока может происходить естественным, принудительным или комбинированным способом. От правильного выбора вентиляционной системы будет зависеть уровень влажности воздуха, циркуляция потока, теплообмен. При нарушении схемы и устройства вентиляции в бане нарушится микроклимат, будет трудно дышать, а на стенах появится плесень. Избежать этого помогут советы экспертов:

• Вытяжное отверстие должно находиться выше, чем приточное, потому что холодный воздух тяжелее теплого.
• Не рекомендуется делать вытяжное отверстие на потолке, поскольку это место прогревается медленнее других.
• Классическое расположение приточного отверстия – около печи и близко к полу.
• Вентиляция бани должна строится по принципу: приточные отверстия располагаются на противоположной стене от вытяжных, при этом на последних следует установить заслонки.

Вентиляция в парной

Чтобы подобрать правильную систему, продлевая жизнь строению и отделочным материалам, следует разобраться с особенностями каждого вида, а вентиляция парной бывает следующих типов:

По принципу работы	Особенности	Подходит ли для бани?
Естественная	Конвекционный поток образуется благодаря разнице давлений между улицей и помещением, а расположение приточного и вытяжного отверстия будет мешать нормальному прогреву.
Комбинированная	Использование приборов для вытягивания воздуха; отсутствие строгих рекомендаций по размещению отдушин делает этот способ одним из лучших.
Механическая	Подачу свежего воздуха, температуру поддерживают специальные устройства, но при всем удобстве, недостатком этого способа считается дороговизна.

Вентиляция в предбаннике

Парилка с ее высокой температурой часто окружена функциональными помещениями. Просушить элементы обстановки, поддержать комфортные условия, обеспечить приток обогащенного кислородом воздуха – вот основные функции вентиляции в предбаннике. Если парилка используется круглый год, то надо позаботиться о монтаже вентилятора, идеальный вариант – принудительная (механическая) система с выводом отработанного воздуха через туалет или моечное отделение. Естественный способ – открытее настежь двери и окна – это ненадежный способ проветривания предбанника.

Вентиляция в мойке бани

Правильно установить печь, распределить поток холодного и теплого воздуха так же важно, как и позаботиться о других банных процедурах. Желание помыться, ополоснувшись водой, потребует внимательного подхода к обустройству этого места. Чтобы под полом или в стенах не скапливалась сырость, нужна вентиляция в моечном отделении бани. Самый простой вариант – сделать совмещенную парную и мойку, а если эти помещения раздельные, то потребуется специальное оборудование для удаления конденсата.

Вентиляция в комнате отдыха бани

После активных банных процедур, когда перегретый воздух паровой расслабляет мышцы, хочется отдохнуть. Устройство вентиляции в комнате отдыха бани почти ничем не отличается от общих принципов. При небольшом размере помещения, где есть пару полок, и отсутствии контакта с водой можно с периодичностью устраивать сквозняк. Если же помещение большое, то необходима вентиляция для бани комбинированного вида. Среди новейших технических разработок лучше отдать предпочтение компактным устройствам – проветривателям.

Вентиляция в каркасной бане

Деревянные полы уже за пару лет прогниют, если не позаботиться о вентсистеме и просушке. Даже антисептическая обработка не справится с этим так, как вентиляция в каркасной бане, обеспечивающая приток свежего воздуха. Схема устройства естественной вентиляционной системы включает: каналы, трубу от печи, сквозную выемку, форточки, двери. Отдушина в бане располагается сверху, ближе к крыше, при этом для регулирования потока ее надо снабдить задвижкой или заслонкой. Принудительная вентиляция в бане из каркаса применяется там, где только одна из стен является наружной.

Вытяжка в бане из сруба

Из деревянного бруса получается традиционная русская парилка, и если правильно расположить отдушины, то направление воздушного потока создаст комфортные условия. Чтобы обеспечить полное проветривание, вытяжку в бане из сруба все же придется обустроить. Классический вариант предполагает устройство естественной схемы воздухообмена. Особенность поддувала печи-каменки, шибер с клапаном для дымохода, крепление вентиляторов для ускорения воздухообмена – все это необходимо, чтобы исключить образование слоя конденсата и сквозняка.

Как сделать вентиляцию в бане

Еще на этапе строительства придется предусмотреть создание вентиляционной системы. Как сделать вытяжку в бане, чтобы поддержать микроклимат? Бревна традиционной парилки укладывают с зазором, поэтому щели сруба пропускают свежий воздух, а проветривать можно с помощью сквозняка. Система вентиляции в бане кирпичной, из пеноблока или из других современных строительных материалов, потребует закладки вентсистемы с необходимым количеством приточных и вытяжных отверстий до начала возведения строения. Предпочтение следует отдать комбинированной или механической схеме.

Вентиляция басту

Чтобы сухой пар дарил жаркие объятия, мог обогревать полы и защищать стены от гнили, монтаж вентиляции басту производят так:

1. В фундаменте здания не нужны специальные отверстия, можно сделать деревянный пол со щелями. Оборудовать помещение стеклянной дверью с тремя навесами, хорошим уплотнителем, защелкой на магнитах.
2. Установить электрическую печь конвекционного типа, которая обеспечит режим циркулирования воздушных потоков по принципу перевернутого стакана.
3. Приток сделать под печью, а вытяжное отверстие – под полоком в 30 см от пола. Теплый воздух будет подниматься вверх по коробу под вагонкой и выводиться наружу через отверстие, которое следует сделать на противоположной стене от притока (по диагонали и как можно дальше).
4. Прогретый воздух заполнит парную, выталкивая холодный к низу. Если сделать канал со смежным помещением, то парилка будет отдавать часть тепла и ему.

Вентиляция сауны

Закладывать основы вентсистемы необходимо на стадии строительства, потому что переделка готового здания обойдется дороже. Краткая инструкция по проектированию вентсистемы бани выглядит так:

1. Допускается свободное расположение отдушин, поэтому подходит комбинированная или механическая система, включающая вытяжки для бани.
2. Для непрерывного притока свежего воздуха сделать отдушину на уровне полуметра от пола около печи, а вытяжное отверстие – на противоположной стене.
3. Обязательно установить регулируемые заслонки (затвор, шибер) на притоке и отводе для поддержания микроклимата.

Вентиляция в русской бане

Чтобы естественная вентиляция в парилке русской бани способствовала оздоровительному эффекту, при обустройстве необходимо придерживаться следующей схемы:

1. Позаботиться о возможности проветривания: окно, дверь, продухи.
2. Верхние уровни окна и двери должны совпадать, а выше – это место для теплового кармана. Для залповой вентиляции небольших парных простого проветривания хватит, чтобы быстро обновить воздух.
3. Печь с дымоходом – это естественная вытяжка для бани: отработанный воздух будет идти по коробу вверх, а приток осуществляться через щели внизу двери.
4. Для воздухообмена обустроить продухи: вытяжное отверстие под потолком, оборудовать его дверцей (заслонкой), а приток сделать рядом с печкой и установить вентиляционную решетку.

Видео: как правильно сделать вентиляцию в бане

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!

Грамотно обустроенная вентиляционная система при прочих равных условиях гарантирует, во-первых, длительный срок службы строительно-отделочных материалов, задействованных при обустройстве обслуживаемого помещения, во-вторых, комфортность и безопасность посещения последнего для пользователя. В особенности актуальным вопрос обустройства полноценной и в достаточной мере эффективной вентиляции является в бане, ввиду характерных температурно-влажностных условий и дополнительных требований, предъявляемых к подобного рода постройкам.

Цены на вентиляторы для бани

вентилятор для бани

Видео – Требования к вентиляции в бане

Выбор оптимальной разновидности вентиляционной системы для обслуживания бани – тема для многочасовой дискуссии. К примеру, есть естественная вентиляция. Затраты денег, времени и сил на ее обустройство минимальны – работа в буквальном смысле сводится к просверливанию отверстий в стенах, установке коробов/труб и задвижек/решеток.

Вентиляционный клапан и решетка
Вентиляционные решетки для бани и сауны

Однако использовать естественную вентиляцию для обслуживания всех помещений бани нельзя. Конечно, можно было бы сэкономить, но недостаток такого решения станет очевидным с приходом первой же зимы: вместе с притоком свежего воздуха с улицы будет заходить холод, а сочетание морозного воздуха с влажностью известно каждому – все вокруг попросту замерзнет. Поэтому естественную вентиляцию в одних помещениях нужно обязательно комбинировать с прочими существующими вариантами в других комнатах бани.

Если баня укомплектована помывочной или даже собственным бассейном, естественная вентиляция с обслуживанием таких помещений определенно не справится – придется обустраивать вытяжную систему. Да и в целом наличие принудительного притока/оттока свежего воздуха будет полезно как посетителям бани, так и ее помещениям. Рекомендации в отношении оптимального состава воздухообменной системы приведены в таблице.

Таблица. Выбор вентиляционной системы для разных помещений

Помещение	Рекомендованный тип вентиляции	Схема	Описание
Парилка, предбанник или комната отдыха			Под аэрацией следует понимать организованный естественный воздухообмен. Вариант наиболее оптимально подходит для применения в условиях бани: поступление воздуха осуществляется снизу печи (для других помещений – на 25-30 см выше пола), отведение отработанного – через отверстие в верхней части помещения. Работа воздухообмена базируется на элементарных физических законах: холодный воздух с улицы вытесняет теплые воздушные массы, имеющие меньший вес, вверх комнаты. Аэрация идеально подходит для использования в комнатах с высокими показателями тепловыделения. Наличие дополнительной влажности способствует еще более выраженному увеличению эффективности работы системы.
Помывочная комната, санузел, комната с бассейном			Система укомплектовывается вентилятором и, при необходимости, очистными фильтрами. Механическая вытяжная вентиляция идеально подходит для использования в помывочной, комнате с бассейном и других влажных и часто посещаемых помещениях бани. Механическая вытяжка обеспечивает эффективное удаление неприятных запахов и избыточной влаги, что делает воздух в обслуживаемом помещении безопасным и чистым. Использовать одну лишь вытяжную вентиляцию нельзя – образуется разрежение воздуха. Для компенсации разрежения обустраивается приток воздуха с улицы или других комнат. Наряду с этим, наличие приточной вентиляции исключит вероятность возникновения сквозняков. Приточная вентиляционная система может быть как естественной, так и механической. В комплексе с механической вытяжной вентиляцией целесообразнее использовать механическую же приточную систему, т.к. возможностей естественного притока может в итоге оказаться недостаточно для компенсации возникающих разрежений. В основе механической приточной вентиляции – нагнетательный вентилятор. Дополнительно его можно укомплектовать воздухонагревателем, что позволит устранить неудобства и решить проблемы вентилирования обслуживаемых помещений в холодное время года. Дополнительно подаваемый воздух может увлажняться либо очищаться при помощи соответствующих приспособлений. Механическая система более сложна в обустройстве по сравнению со своим аналогом, работающим по законам физики: помимо вентиляторов и воздуховодов, в состав системы может включаться дополнительное оборудование и приспособления (диффузоры, воздухораспределительные решетки, средства автоматизации, шумоглушители и т.д.). Это дает прекрасную возможность обустройства системы воздухообмена, в полной мере соответствующей пожеланиям пользователя.

В тамбурах, складах и прочих помещениях подобного назначения делают естественную вытяжку.

Вне зависимости от выбранного типа вентиляционной системы, в бане должны присутствовать условия для простого проветривания. Установите регулируемые окна во всех помещениях, особенности расположения которых позволяют это сделать.

Видео – Виды вентиляционных систем

Инструкция по самостоятельному расчету воздухообмена

Для расчета используется элементарная формула:

W (необходимый объем свежего/отработанного воздуха) = k (коэффициент, указывающий на кратность воздухообмена) х V(объем обслуживаемой комнаты, определяется посредством произведения ширины помещения на длину и высоту).

То есть сначала вы должны рассчитать объем каждого помещения и найти для него требуемый показатель объема чистого воздуха (в расчетах принято обозначать Wпр, т.е. притока) и аналогичный показатель отводящегося воздуха (обозначается в виде Wвт, оттока). При этом должны быть учтены коэффициенты кратности. Рассчитанные значения округляются в сторону увеличения – последняя цифра в числе должна быть 0 либо 5.

Далее выполняется суммирование всех Wпр. Аналогичное действие осуществляется для найденных Wвт. Полученные суммы сравниваются. Если суммарное значение Wпр превышает суммарный показатель Wпр, нужно увеличить объем вытяжки для комнат с минимальным значением воздухообмена, если наоборот – повысить приток на недостающее значение. То есть на выходе сумма всех Wпр должна равняться суммарному значению найденных Wвт.

Результаты произведенных расчетов позволят определить оптимальные сечения устанавливаемых воздуховодов и выбрать подходящий вид вентиляционной системы. Таким образом, с расчетом объемов помещений и прочих сопутствующих данных никаких особых проблем не возникнет. Для большего удобства последующей обработки, заносите найденные значения в простую таблицу, как в представленном примере.

В приведенном примере суммарное значение Wпр меньше суммы всех найденных Wвт на показатель, равный 110 м3. Чтобы по итогу баланс был соблюден, надо обеспечить приток чистого воздуха в недостающем количестве. Это можно осуществить лишь в предбаннике. Таким образом, значение в 55 м3 для предбанника, приведенное в таблице, надо заменить на показатель в 165 м3. Тогда баланс будет соблюден.

Приступайте к расчету устанавливаемых воздуховодов и составлению структуры обустраиваемой вентиляционной системы.

Вентиляционная система проектируется таким образом, чтобы воздух двигался по установленным воздуховодам со следующими показателями скорости:

• ≤ 5 м/сек в магистральных каналах и ≤3 м/сек в имеющихся ответвлениях – для вентиляционных систем механического типа;
• ≤ 1 м/сек – для воздухообменов, работающих по естественному принципу;
• 2 м/сек – для естественного воздухообмена непосредственно в парилке.

Выбирая сечение воздуховодов, учитывайте вышеприведенные показатели. Что касается профиля короба/трубы, этот момент определяется конструктивными особенностями воздухообмена и непосредственно бани. К примеру, воздуховоды с круглым сечением более просты в монтаже по сравнению со своими прямоугольными «собратьями», да и требуемую соединительную арматуру для круглых воздуховодов подобрать намного легче.

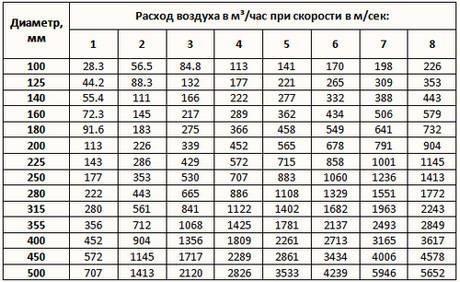

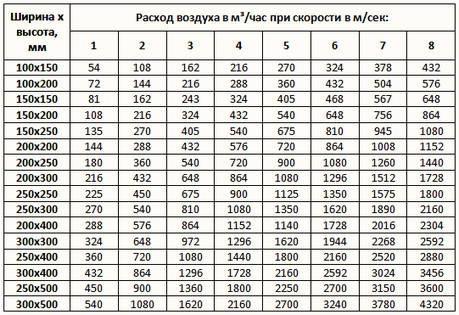

Взаимосвязь диаметра воздуховодов и других значимых показателей продемонстрирована в следующих таблицах.

Для примера будем работать с круглыми воздуховодами. Необходимые сечения подбираем по соответствующей таблице, ориентируясь, при этом, на показатели таблицы Пример расчета вентиляции.

Расчетный расход воздуха получился 165 м3/час. Воздушный поток при таком расходе должен двигаться не быстрее, чем 5 м/сек. В соответствии с приведенной выше таблицей для круглых воздуховодов, подбираем сечение по указанным данным. Табличное значение, наиболее близкое к нашему, равно 221 м3/час. Сечение воздуховода – 125 мм.

Воздуховод с утеплителем
Гибкие воздуховоды

В таком же порядке определяем оптимальные сечения для всех ответвлений системы в обслуживаемых помещениях, помня, что в них воздушный поток должен двигаться со скоростью, не превышающей 3 м/сек (в тамбурах и кладовках – 1 м/сек, в парилке – 2 м/сек):

• парилка: расчетное Wвт равно 60 м3/час, что требует установки воздуховода сечением 125 мм;
• душевая комната – Wвт равняется 50 м3/час, воздух движется со скоростью на уровне 3 м/сек, подойдет воздуховод на 100 мм;
• туалет – показатели аналогичны душевой комнате;
• кладовая, тамбур и т.п. – показатели (за исключением скорости движения воздуха) аналогичны душевой и туалету.

Важно! В душевой (помывочной, комнате с бассейном) отмечается увеличенный уровень влажности. При определении сечения воздуховода для этого помещения, необходимо сделать поправку в сторону увеличения (в данном примере – 125 мм).

Для большего удобства, внесите всю полученную информацию в таблицу. Как пример можете использовать нижеприведенный шаблон.

Важное замечание! В вышеприведенной таблице объем вытяжки превышает объем поступающего чистого воздуха. Так получилось по той причине, что сечения определялись по ближайшему расходу, а диаметр воздуховода в помывочной был намеренно увеличен. На практике подобный подход пойдет лишь на пользу – запас по оттоку и притоку лишним не будет.

СНиП 2.08.01-89. Жилые здания. Файл для скачивания

Санитарно-эпидемиологические требования к жилым зданиям и помещениям. Санитарно-эпидемиологические правила и нормативы СанПиН 2.1.2.1002-00. Файл для скачивания

Строительные нормы и правила российской федерации отопление, вентиляция и кондиционирование heating, ventilation and conditioning СНиП 41-01-2003. Файл для скачивания

Площадь поперечного сечения вентиляционного окошка определяется в соответствии с объемом обслуживаемого помещения: 24 см 2 на каждый 1 м3.

Остается разобраться лишь с оптимальной высотой расположения вентиляционных отверстий:

• для притока свежего воздуха – в среднем на 25-30 см выше пола (в парилке – возле печки);
• для оттока отработанного воздуха – примерно на 15-20 см ниже потолка, как правило, на противоположной по отношению к приточному стене.

Популярные схемы устройства банной вентиляции

Отдельного рассмотрения заслуживают лишь варианты обустройства вентиляции в парилке – в остальных комнатах все выполняется по стандартной схеме, к примеру, так:

Воздухообмен в парилке можно организовать в соответствии с 4 основными схемами, представленными на следующем изображении.

Схема «а». Наиболее популярный вариант. Окошко для притока воздуха – рядом с печкой, на расстоянии порядка 25-30 см от пола. Поступающий чистый воздух постепенно вытесняет отработанный теплый вверх к противоположной стене. На ней, примерно на 15-25 см ниже потолка, обустроено вытяжное отверстие.

Схема «б». Оба отверстия находятся на одной стене. Схема будет работать, только если установить вытяжной вентилятор. Свежий воздух поступает через нижнее отверстие, обустроенное в стене, противоположной по отношению к печке. Воздух будет устремляться в направлении печи, а затем, охватывая дугой пространство парилки, перемещаться к вытяжке и отводиться за пределы бани.

Схема «в». Вариант подходит для парилок с протекающим полом. Приточное отверстие расположено, как и в схеме «а». Прогревшись в верхней части парилки, воздух спускается к полу, проходит через зазоры в дощатом настиле, способствуя более эффективному просушиванию досок, а после отводится через вытяжное отверстие, как правило, обустраиваемое в другом помещении. Также вытяжка может осуществляться через отдельный изолированный канал.

Схема «г». Вариант для бань с постоянно работающей печью. В данном случае функции вытяжки выполняет поддувальное отверстие печи. Приточное окошко обустраивается под полкой, в стене, противоположной по отношению к печи. Высота приточного отверстия должна соответствовать высоте размещения подувала печи. Свежий воздух устремляется к печи, вытесняя нагретые ею воздушные массы к потолку. Остывая там, воздух опускается и выводится из бани через поддувало.

Чтобы работа воздухообменной системы была максимально эффективной и качественной, перед началом ее монтажа изучите и запомните несколько простых советов.

Если в вашей бане есть санузел или даже кухня, укомплектовывайте их только вытяжной вентиляцией – такое решение исключит вероятность распространения неприятных запахов по другим помещениям. В качестве альтернативы, можете обустроить в других помещениях приточную вентиляцию, а санузлы укомплектовать естественной вытяжкой – в данном случае воздух будет двигаться к санузлам.

При расчете производительности вентиляторов, рекомендуется уменьшить суммарную мощность приточных устройств на 5-10% суммарной производительности вытяжных агрегатов. В данном случае отработанный воздух будет полностью вытесняться поступающими воздушными массами, а запас в 5-10% компенсирует приток воздуха, поступающего через окна, щели и т.п., что позволит соблюсти баланс.

В помещениях с одной лишь естественной вентиляцией рекомендуется обязательно сделать открывающиеся форточки – так будет увеличена эффективность поступления свежего воздуха и уменьшен риск возникновения грибков, плесени, гнили и т.п.

Важно! Если ваша баня имеет не типовую конфигурацию, проект вентиляционной системы также будет индивидуальным. При его составлении должны учитываться особенности состава помещений, их дизайна, конструктивных особенностей и т.п.

Основные этапы самостоятельного обустройства вентиляционной системы

Любая вентиляционная система в любом помещении обустраивается примерно в одинаковой последовательности. Различия присутствуют лишь в характеристиках воздуховодных отверстий и местах их расположения, а также комплектации системы (механические, в отличие от естественных, дополняются разного рода устройствами).

К примеру, может использоваться следующая схема расположения элементов вентиляции.

Или же ее несколько видоизмененный аналог, представленный на следующем изображении.

Рекомендации в отношении выбора местоположения каждого отверстия, типа системы воздухообмена для разных помещений бани, равно как и порядок определения характеристик элементов вентиляции, были рассмотрены ранее.

Наряду с этим, порядок обустройства вентиляции может различаться в зависимости от того, какому конструктивному варианту вы отдадите предпочтение. Доступных решений немного:

• независимая вентиляция в каждом помещении. Более простой вариант. Работа ограничивается установкой фрамуг, форточек, вентиляторов и других необходимых элементов, если это предусмотрено проектом. Вентиляторы могут монтироваться как в окнах, так и в отдельных каналах, выведенных на улицу через стену;
• централизованная система. Более сложный вариант. Требует прокладки вентиляционных коробов. Используется преимущественно в частных домах – в случае с баней данный вариант будет слишком затратным и трудоемким;
• «гибридный» вариант. Некоторые помещения вентилируются индивидуально, некоторые – объединяются в совместную систему.

Целесообразным вариантом для использования в бане является независимая вентиляция – собственник может выбрать оптимальные характеристики вентиляторов и прочих элементов для каждого помещения, сэкономив деньги, время и силы на проведении мероприятий, необходимых для объединения каналов в единую систему.

Важно! Расположение некоторых помещений бани может не позволять обустроить независимую приточно-вытяжную вентиляцию. В данном случае избежать прокладки вентиляционных коробов не удастся. Как вариант, короба можно разместить на чердачном помещении, а вентиляционные отверстия обустроить в потолке или же соединить с каналами, обустроенными в стенах (вариант более сложный, если прокладка подобного рода каналов не была предусмотрена проектом на стадии строительства бани).

В большинстве случаев применяется первый вариант: вентиляционные трубы необходимой длины выводятся через отверстия в перекрытиях обслуживаемых помещений и либо оснащаются каждая собственным вентилятором, если это необходимо (проще в реализации для неподготовленного пользователя, порядок действий аналогичен приведенному в следующей таблице), либо соединяются в единый контур и подключаются к общей вытяжке (может потребовать привлечения специалистов).

Помните: максимальная эффективность работы вентиляционной системы обеспечивается при использовании как можно более коротких и прямых воздуховодов – до 3 м при обустройстве естественного воздухообмена и до 6 м при задействовании электрических вентиляторов.

Порядок обустройства независимой вентиляционной системы приведен в следующей таблице.

Важно! В примере рассмотрена инструкция по обустройству механической вентиляционной системы с задействованием вентиляторов. Порядок монтажа естественного воздухообмена остается практически аналогичным: исключаются лишь этапы укладки проводов и установки вентиляторов.

Таблица. Обустройство вентиляции

Этап работы	Пояснения
	Порядок работы остается аналогичным для приточного и вытяжного отверстий. Меняется лишь высота их обустройства и местоположение (возможные варианты рассматривались ранее), а также тип используемых вентиляторов (приточный или вытяжной). Характеристики последнего подбираются в индивидуальном порядке, с учетом объема обслуживаемого помещения, необходимой скорости движения воздуха в воздуховодах, требуемой кратности воздухообмена и т.д. – все эти моменты освящались в теоретической части. Отверстия обустраиваем в следующем порядке: - намечаем центр и контуры. Разметку делаем так, чтобы диаметр отверстия в результате немного (обычно делают 2-3-миллиметровый зазор) превышал диаметр устанавливаемой трубы (рекомендации по выбору диаметров воздуховодов приводились ранее); - с помощью перфоратора делаем отверстие в соответствии с разметкой. Рабочий инструмент держим горизонтально, но с незначительным наклоном вниз; - аккуратно достаем вырезанный материал (в этом нам поможет молоток и зубило), после чего тщательно очищаем готовое отверстие от грязи и пыли.
	Вентиляционная труба (корпус вентиляционного короба) размещается в подготовленном отверстии, однако до этого ее (если запланировано обустройство механической/принудительной вентиляции) нужно укомплектовать вентилятором. Полезная рекомендация! Изначально покупайте готовые комплекты для обустройства вентиляции, включающие, помимо сопутствующих дополнений, вентиляционный короб/трубу и вентилятор с корпусом соответствующего размера – так вы избежите затруднений на этапе сборки. Труба с вентилятором размещается в подготовленном отверстии, а оставшиеся щели заполняются монтажной пеной.
	Вентилятор является электрическим прибором, следовательно, его нужно подключить к сети. Займемся этим, пока сохнет монтажная пена (минимум 10-12 часов). Порядок действий стандартен: - контуры штробы для кабеля вырезаются в стене при помощи болгарки. Излишки материала убираются с помощью отбойника; - в стене подготавливается отверстие для установки коробки выключателя (к примеру, можно использовать перфоратор). Устанавливается коробка (предварительно ознакомьтесь с инструкцией конкретно к вашему выключателю). Сам выключатель будет смонтирован после выполнения отделки; - провод укладывается в штробу. Для фиксации кабеля используем алебастр; - соединяем провод с выключателем и вентилятором. Предварительно обязательно изучаем схему подключения, рекомендованную производителем вентилятора в приложенной инструкции, т.к. для разных устройств она может отличаться. Для примера приведена одна из наиболее часто использующихся схем.
	Осталось лишь привести всю конструкцию в подобающий вид. Для этого делаем следующее: - избавляемся от излишков высохшей монтажной пены при помощи ножа; - зашпаклевываем штробы; - монтируем регулируемые вентиляционные решетки с обеих сторон трубы. Для крепления используем саморезы. Если предусмотрено, на соответствующих этапах работы устанавливаем дополнительные элементы (к примеру, подогреватель воздуха, фильтр и т.д.). Каждое из таких устройств монтируется в индивидуальном порядке – предварительно уточняем эти моменты в инструкции производителя.

Видео – Обустройство вентиляционных отверстий

Видео – Вентиляция в бане своими руками – схема

Вентиляция нужна во всех помещениях, правила ее монтажа прописаны в СНиП 41–01–2003. Но они касаются только жилых, общественных и производственных помещений, в которых создаются благоприятные для человека условия. При этом принимается во внимание, что люди в таких помещениях пребывают длительный период времени и для всех нужно создавать одинаковые стандартные показатели микроклимата и качества воздуха.

Бани имеют совершенно иные задачи, в них создается стрессовый для организма микроклимат – высокие показатели температуры (в русских банях до +60°С, в саунах более +100°С) и высокая влажность воздуха (до 90%). Причем в одном помещении показатели температуры и влажности должны изменяться в широких пределах в зависимости от пожеланий моющихся. Изменение параметров микроклимата должно производиться в максимально сжатые сроки, а достигнутые значения поддерживаться относительно длительный период времени. И еще очень важное отличие бани от обыкновенных помещений. Если во вторых люди имеют возможность «защищаться» от временных неудобств одеждой, то в банях это сделать невозможно.

Иллюстрация микроклимата в парной – высокая температура и горячий пар

Исходя из этих особенностей, вентиляция бань должна выполнять индивидуальные задачи, а это сказывается на принципах ее устройства и особенностях функционирования. Вентиляция в бане может быть естественной и принудительной, каждый вид имеет свои особенности, характеристики, преимущества и недостатки. В этой статье подробно поговорим только об одном виде вентиляции – естественной.

Задачи вентиляции бани и чем она отличается от вентиляции других помещений мы уже выяснили, теперь пора рассказать, какими способами их можно достичь. Способы зависят от архитектурных особенностей помещения и ваших предпочтений.

Вначале нужно вспомнить уроки физики из школы. Вентиляция помещений происходит за счет разности плотности воздуха на улице и в помещении. Нагретый воздух имеет меньший вес и поднимается вверх, холодный воздух тяжелее и опускается вниз, происходит так называемая конвекция. Соответственно, для того чтобы помещение вентилировалось, горячий воздух должен иметь возможность уходить, а холодный поступать, нужны входные и выходные отверстия. Это могут быть обыкновенные щели в окнах и дверях или специально сделанные вентиляционные отверстия.

В интернете можно встретить утверждения, что эти отверстия должны обязательно иметь одинаковые размеры, в противном случае вентиляция не работает или «дует не в ту сторону». Так могут говорить только те, кто прогуливал уроки. Соотношение размеров входа и выхода воздуха на работоспособность вентиляции никак не влияет.

Вентиляционное окно квадратной формы

Если выходное отверстие, к примеру, может выпустить в час только 1 м3 теплого воздуха, то ровно такое же количество попадет в помещение холодного, какие бы размеры ни имело входное отверстие, и наоборот. А эффект обратной тяги получается в случае ветрового подпора или при полном отсутствии поступления свежего воздуха. В первом случае сильный внешний ветер «загоняет» воздух в помещение, во втором случае после выхода воздуха в помещении образуется небольшой вакуум, который обратно втягивает воздух в помещение. Нельзя сказать, что вентиляция полностью отсутствует, просто она становится циклической и работает по принципу «туда-сюда». Конечно, эффективность такой вентиляции приближается к нулю, воздух немного двигается лишь поблизости отверстий.

И с этими явлениями понятно, теперь рассмотрим конкретные виды естественной вентиляции бани. Начнем от самых простых и закончим более сложными.

Наиболее простой, но и наименее эффективный способ вентиляции.

В парной открывается дверь или одновременно дверь и окно – вентилирование происходит быстро, но не так, как нам бы хотелось. Почему?

Из бани удаляется пар, а это имеет и негативные последствия.

1. Во-первых, если вы открыли дверь, то пар уходит не на улицу, а в другие помещения. В них резко повышается влажность, нагретый пар немедленно конденсируется на всех поверхностях. Что может случиться далее – объяснять не нужно.



2. Во-вторых. Понижение температуры в парной только субъективное явление. Существует два понятия температуры – фактическая и воспринимаемая. Фактическая температура – физический показатель, воспринимаемая – субъективный. Одну и ту же фактическую температуру мы чувствуем по-разному в зависимости от окружающих факторов. Повышенная влажность «повышает» чувствуемую нами температуру, сильный ветер понижает. Так вот, за счет простого проветривания удается удалить только излишки пара, а фактическая температура воздуха в течение нескольких минут возвращается к прежним значениям.



3. В-третьих, проветриванием никогда не удастся установить стабильные показатели микроклимата в помещении. Как только двери закроются – температура и влажность резко повышается, как только двери открываются – влажность и температура так же резко понижаются.



Итог – проветривание не тот метод вентиляции, которым следует пользоваться постоянно. Это крайний способ, прибегать к нему рекомендуется только в случае возникновения острой необходимости.

Такой метод можно считать более удачным, но он возможен только в одном случае – топка банной печки располагается в парной. Теплый воздух удаляется через топку и дымоход, поступление может происходить через щели пола, приоткрытую форточку или дверь. Иногда в нижней части дверного полотна делается специальное отверстие, для улучшения дизайна оно закрывается декоративной решеткой.

Преимущества вентиляции бани печкой.

1. Простота исполнения. Нет надобности делать в срубе специальные продухи. Любое дополнительное отверстие в деревянной стене не улучшает ее эксплуатационные характеристики, и это еще мягко говоря. Если в период проделывания продухов и установки декоративных решеток были допущены ошибки, то возрастают риски попадание на венцы сруба влаги. Высыхать влага будет очень долго, а длительное пребывание деревянных конструкций во влажном состоянии крайне негативно сказывается на их прочности и долговечности использования.



2. Возможность регулирования кратности обмена воздуха в помещении. Вентиляция «управляется» шибером и дверками печки. Нужно ее ускорить – шибер и дверка топки открываются до упора, температура стала благоприятной – шибер немного закрывается. Можно легко найти оптимальное положение шибера, показатели микроклимата в парной стабилизируются, скорость вентиляции помещения имеет стабильные значения.



   Печь с шибером – фото

3. Универсальность применения. Не имеет значения, из каких материалов построена баня, какие у нее размеры и архитектурные особенности. Кроме того, эта система допускает простые модернизации. К примеру, стоит сделать впускное отверстие за печкой и попадающий в баню воздух будет немного подогреваться. Вытяжкой по-прежнему служит дымоход.



Есть, конечно, и недостатки, назовем главные из них.

1. Недостаточная производительность. Быстро изменить температуру или влажность в парной не удастся.
2. Наличие «мертвых» зон. Перемешивание воздуха по всему объему не происходит, возникают зоны со сквозняками и зоны со стоящим воздухом.
3. Зависимость тяги (вентиляции) от погодных условий.

Несмотря на некоторые недостатки, такой способ вентиляции в сочетании с обыкновенным проветриванием очень часто используется в «бюджетных» вариантах бань.

Для бюджетной парной лучший вариант – вентилирование печью и проветривание

Проветривание бани печкой – схема

Оптимальный вариант устройства вентиляции для большинства бань.

Преимущества:

Важно. Устройство вентиляции желательно продумать еще перед началом возведения бани. Решите вопросы с конкретным размещением отверстий и их габаритными размерами. Советуем высоту продухов делать не больше, чем высота бруса, а плошать отверстия регулировать длиной.

Цены на вентиляторы для бани

вентилятор для бани

Почему оптимальнее предусмотреть вентиляцию на стадии строительства?

1. Во-первых, в уже готовом строении проделать отверстия значительно сложнее чисто физически.



   Сверление отверстия в срубе – процесс трудоемкий

2. Во-вторых, есть риски, что отверстие попадет на нагель, особенно это касается верхнего выходного продуха. Оно располагается в непосредственной близости к мауэрлатам стропильной системы, а они фиксируются чаще, чем обычные венцы и в качестве нагелей используются только металлические прутки или куски строительной арматуры.



3. В-третьих, если вы делаете отверстие при помощи металлической коронки, то дорогостоящий инструмент после «встречи» с нагелем выйдет из строя. Да и стамеску или долото не всегда будет возможным «реанимировать» после попыток прорубить металл.



4. В-четвертых, металлический нагель в этом месте практически невозможно отрезать. Болгаркой не подобраться, ножовкой по металлу также, а пилить напильником – врагу не пожелаешь. Придется долбить продух в другом месте. А кому нужна лишняя дыра в стене бани или увеличение ее размеров? Тем более, если вы уже под ее «плановые» размеры сделали отверстия во внешней и внутренней обшивке и купили вентиляционные решетки. «Встреча» с металлическим нагелем – очень неприятная ситуация со всех точек зрения.

Варианты размещения и размеры вентиляционных продухов

Для всех продухов естественной вентиляции есть несколько общих правил. Первое ­­­– для того чтобы улучшить эффективность работы системы, отверстия подачи холодного воздуха должны располагаться внизу примерно 20 сантиметров от уровня пола. Отверстия для выхода должны размещаться на максимальной высоте – под потолком или на потолке. Второе – перемешивание различных слоев воздуха в объеме парной улучшается, если входное и выходное отверстия расположены на максимальном удалении друг от друга, желательно по диагонали помещения. В каких именно местах их рекомендуется устанавливать?

Его можно делать в нижней части дверного полотна парной.

Преимущества – нет необходимости делать лишнюю дыру в стене бани. Это экономия времени и усилий, кроме того, исключается вероятность намокания нижних венцов сруба. Недостаток – в большинстве случаев двери располагаются напротив полок для принятия банных процедур, появляются потоки холодного воздуха, создающие ряд неудобств.

Под полкой.

Преимущества – входное отверстие незаметно, потоки холодного воздуха хорошо перемешивается с теплым по всему объему. Недостаток – усложняется доступ к решетке для открытия/закрытия заслонки. Если во время мытья регулировать интенсивность вентиляции можно только с помощью верхней решетки, то после проветривания бани нужно закрывать обе. А это значит, что придется через некоторое время специально для закрытия продуха посещать парную.

Важно. Заслонки на вентиляционных отверстиях нужно устанавливать по две на каждое – снаружи и внутри парной. После проветривания бани обе следует закрывать. Выбирайте такую технологию установки решеток, которая гарантирует полную герметичность внешних заслонок. Категорически запрещается попадание атмосферной влаги на венцы сруба.

За печкой.

Приточное отверстие за печью – схема

Самый оптимальный вариант. Холодный воздух с улицы ударятся в печку, немного подогревается и разбивается на несколько отдельных и с невысокой скоростью движения потоков. Сквозняки полностью ликвидируются. Недостатки – не всегда есть возможность установить в этом месте декоративные решетки. Если печка находится близко к стене, то большая температура отрицательно влияет на пластиковые или деревянные материалы декоративной решетки. Кроме того, согласно правилам техники безопасности такие места за печкой должны изолироваться листовым железом с использованием теплоизоляции.

Для вашего конкретного случая не подходит ни один вариант? Не проблема, делайте отверстие там, где считаете нужным.

Что касается выходного отверстия, то с его размещением проблем меньше. Единственный наш совет – не делайте в потолке. Переувлажненный воздух нельзя выводить на чердак, он станет причиной постоянного увлажнения деревянных элементов стропильной системы, а ее преждевременный ремонт всегда «влетает в копеечку». Чтобы предохранить стропила, влажный воздух придется выводить на крышу. Зачем делать в покрытии дополнительное отверстие, зачем своими руками и за свои деньги ухудшать герметичность покрытия крыши?

Размеры отверстий для естественной вентиляции

Технология расчета размеров вентиляционных отверстий указана в действующих нормативных актах. Определить размеры продухов для естественной вентиляции намного сложнее, чем для принудительной – слишком много факторов, не зависящих от людей. Главный параметр производительности системы вентиляции – кратность смены воздуха. Для жилых помещений регламентируется минимальное значение кратности, при этом учитываются как температура в комнатах, так и температура на улице. Температура в жилых помещения колеблется в незначительных пределах, это упрощает работу проектировщиков.

В парных ситуация намного сложнее – показатели температуры и влажности изменяются в очень широких пределах. Кроме этого, скорость прихода/поступления воздуха в различных ситуациях может отличаться в разы. Такие предварительные условия делают практически невозможным выполнение точного расчета оптимальной кратности обмена воздуха при естественной вентиляции.

Некоторые владельцы бань боятся задохнуться во время принятия банных процедур из-за нехватки кислорода. Доводим к их сведению, что одного кубического метра воздуха одному человеку достаточно для дыхания полтора часа. Подсчитайте кубатуру парной и узнаете, сколько времени можно безопасно париться, счет идет на десятки часов.

Проблемы может вызывать угарный газ. Если вы закрыли шибер печи до полного прогорания дров, то никакая вентиляция не поможет. Она может проветрить помещение только в том случае, если угарный газ не больше поступает. Протапливайте печь правильно и никогда не угорите, не надейтесь напрасно на вентиляцию.

Как сделать вентиляционное отверстие в стене бани

Для примера мы возьмем самый сложный вариант – уже сделана внешняя и внутренняя обшивка стен бани. Отверстие может быть круглым, квадратным или прямоугольным.

Шаг 1. Сделайте разметку месторасположения продуха на внутренней обшивке парной. Перед началом работ вы должны не только знать место расположения отверстия, но и его размеры и конфигурацию. Желательно, чтобы воздуховоды и декоративные решетки были в наличии, это даст возможность точно контролировать размеры отверстия и не делать лишней работы.

Шаг 2. Подготовьте длинное сверло по дереву, рабочая длина должна превышать толщину стены бани совместно с внешней и внутренней обшивкой. В центре нарисованного контура продуха просверлите сквозное отверстие изнутри парной. Выход сверла снаружи парной будет центром продуха. Нарисуйте вокруг него размеры отверстия, аналогично сделанного в парной.

Шаг 3. Уберите элементы внутренней и внешней обшивки в контуре. Если ваша баня с двух сторон обшита натуральной вагонкой, то процесс упрощается, просто аккуратно выпилите доски. Если с внешней стороны использовались металлические листы – пользуйтесь болгаркой.

Шаг 4. Внимательно осмотрите несущие конструкции обшивки, если они повредились – отремонтируйте. По контуру вентиляционного продуха максимально близко друг к другу сверлите сквозные отверстия, постоянно проверяйте, в каком месте они выходят с наружной стороны стены. Сверло должно постоянно быть перпендикулярным к плоскости. Сверлите такие же отверстия по всей площади продуха, чем больше их будет, тем легче делать дыру в стене.

Видео – Как просверлить отверстие большого диаметра в дереве

Шаг 5 . Далее нужно работать долотом и стамеской, постепенно убирайте деревянные перемычки между отверстиями. Полностью выдолбить дыру с одной стороны стены не удастся – слишком трудно добраться инструментом. Сделайте половину работы изнутри парной, а вторую половину снаружи. Тщательно выравнивать поверхности отверстий не нужно, главное чтобы в канал легко помещался воздуховод.

Самая трудная физическая работа сделана, можно приступать к установке воздуховода и решеток. Не расстраивайтесь, если на проделывание отверстий уходит много времени, даже опытные строители редко могут в день подготовить более двух продухов.

Как устанавливать воздуховоды и решетки

Для воздуховодов можно брать металлические оцинкованные или пластиковые трубы, длина определяется длиной прохода. Решетку подбирайте по размерам отверстия, для регулировки эффективности вентиляции на ней должны быть заслонки.

Цены на воздуховоды

воздуховод

Шаг 1 . Минеральной ватой заизолируйте плоскости отверстия, аккуратно вставьте на место воздуховод. Для того чтобы прочно зафиксировать трубу в нужном положении, используйте монтажную пену. Выступившие излишки пены следует после застывания срезать.

Шаг 2. Если между обшивкой и стеной есть гидроизоляция, обработайте пеной зазор между стеной и отверстием в обшивке пеной, она герметизирует место прореза и исключит попадание воды на деревянные конструкции.

Шаг 3. Закрепите решетки, способ крепления зависит от материала изготовления облицовки стен и обрешетки.

Закрепляем вентиляционные решетки. На фото – решетка с внешней стороны бани

Цены на минеральную вату

минеральная вата

Проверьте работоспособность вентиляции при помощи тлеющей головешки или иного источника дыма. Поднесите ее к входному отверстию и понаблюдайте, как и с какой скоростью двигаются воздушные потоки в парной.

На фото клапан притока воздуха и его проверка на работоспособность

Поэкспериментируйте с естественной вентиляцией при различных положениях заслонок, от максимального до минимального.

Видео – Установка клапана КПВ 125

Видео – Вентиляция в бане с печью-кондиционером Термофор

Среди важнейших показателей русской бани традиционно называют температуру и уровень влажности воздуха, забывая об еще одном фундаментальном показателе – воздухообмене. Это очень опрометчиво, ведь даже если вы тщательно утеплите помещение и добьетесь комфортной влажности, пребывание в парной с затхлым воздухом будет не только дискомфортным, но и опасным. Если вы хотите минуть такой участи, заранее позаботьтесь о вентиляции в парилке. Обустроить такую систему можно даже своими руками – давайте детально разберем, как это правильно сделать.

Зачем в русской бане нужна вентиляция?

Прежде чем перейти к описанию особенностей непосредственного технологического процесса, для начала проясним, зачем вообще необходима вентиляция в бане в парилке. Не секрет, что многие скептики считают ее обустройство лишь неоправданной тратой времени и средств, но это далеко нет так – отсутствие вентиляционной системы может привести как минимум к трем резко негативным последствиям.

Типы вентиляционных систем для парилки

Вентиляция в бане в парилке может быть трех типов:

• естественная;
• механическая;
• комбинированная.

Естественная система предполагает, что циркуляция воздуха обеспечивается за счет разницы уровней давления и температуры в парной и на улице. Принцип действия здесь простой: сначала горячий воздух поднимается в верхнюю зону парилки, а потом уходит через вытяжное отверстие на улицу, тем самым разряжая атмосферу в бане, – это и создает условия для втягивания нового воздуха через приточное отверстие. Плюс такой вентиляции – минимальные финансовые затраты. Но здесь нужно учитывать один нюанс: при недостаточном утеплении конструкции естественный воздуховод будет преградой для качественного прогрева бани.

Механическая вентиляция функционирует посредством специальных приборов, контролирующих выход отработанного воздуха и подачу новых воздушных потоков в парную. Как правило, в роли таких приборов выступают разного рода вентиляторы. Плюс механической системы в том, что вентиляционное оборудование можно установить практически в любой зоне помещения.

Совет. Для бани не подойдет классический канальный вентилятор, так как он не перенесет тяжелых условий парилки – тут лучше использовать специальные модели из стеклонаполненного полиамида, выдерживающие высокие температуры – до 130 градусов.

Комбинированная вентиляция соединяет в себе элементы и естественной, и механической систем. Функционирует таким образом: за вытягивание отработанного воздуха отвечают механические приборы, а свежий воздух заходит через отдельное приточное отверстие.

Схемы вентиляции

Есть как минимум пять рабочих схем вентиляции, которые можно использовать в парилке – выбирайте конкретный вариант, исходя их конструктивных особенностей вашей русской бани.

• Приточное отверстие – за печью на расстоянии 50 см от каменки, а вытяжное – напротив, на расстоянии 20 см от основания пола. Воздух устраняется принудительно – это обеспечивает вентилятор, встроенный в нижний проем.
• Приточное отверстие – за нагревательным прибором на расстоянии 30 см от основания пола, вытяжное – на расстоянии 20 см от пола на противоположной стене. Воздух уходит принудительно – с помощью вентилятора. Главная особенность схемы – очень высокая скорость нагрева свежего воздуха.

• Оба проема – и проточный, и вытяжной – размещаются на одной стороне прямо напротив печки, но на разных уровнях: первый – на расстоянии 30 см от основания пола, второй – 20 см от потолка. Система функционирует с использованием вентилятора, который монтируется в вытяжное отверстие.

Совет. Такая схема подойдет для бань с внутренним размещением парилки – когда комната имеет лишь одну внешнюю сторону.

• Приточное отверстие – за печкой на высоте 20 см от основания пола. Вытяжного отверстия нет – вместо него предусмотрен специальный протекающий пол: отработанные воздушные массы сквозь его щели проходят к вентиляционной трубе. Такая система гарантирует выполнение дополнительной функции – оперативное просыхание пола.
• Приточный проем – напротив печки на расстоянии 20 см от основания пола. Роль вытяжного отверстия возлагается на поддувало. Такая схема подходит лишь для тех бань, где отопительный прибор работает беспрерывно.

Общие правила организации вентиляции в парилке

Какой бы вариант вентиляционной системы вы не выбрали, обустраивать ее нужно по определенным правилам.

Во-первых, все отверстия для вентиляции желательно выполнить еще на этапе возведения бани, так как пробивание каналов в уже готовой конструкции – очень затруднительный процесс. Идеальный вариант – определиться с подходящей схемой во время проектирования русской бани, чтобы своевременно внести все необходимые правки в рабочий план.

Во-вторых, габариты вытяжного отверстия должны быть приблизительно такими же, как и размеры приточного проема. Во всяком случае, «выход» не должен быть меньше «входа», иначе нельзя будет обеспечить полноценный отток отработанного воздуха из парилки. А чтобы ускорить этот процесс, разрешается увеличивать габариты вытяжного проема и даже обустраивать в одном помещении два «выхода».

В-третьих, чтобы регулировать воздушный обдув парилки, все отверстия вентиляции должны быть оснащены специальными задвижками или жалюзи. Они пригодятся вам в нескольких ситуациях: при разогреве парилки, когда отдушины нужно будет прикрыть для быстрого повышения температуры до необходимого уровня, а также в морозное время года, когда холодный воздух будет активно стремиться в теплое помещение.

В-четвертых, сечение отверстия вентиляции должно соотноситься с площадью парилки в пропорции: 1 куб. м площади – 24 см сечения. Если отверстия будут маленькими, воздух в помещении не сможет быстро обновляться.

Безусловно, организация вентиляции в бане своими руками – задача не из самых легких. Но она принципиально необходима: без воздухообмена о комфорте, безопасности и долговечности парилки можно забыть. Теперь вы знаете главные правила и тонкости этой работы – если будет их неуклонно придерживаться, точно сможете сделать качественную вентиляционную систему даже без профессиональной помощи.

Вентиляция в бане: видео

Обеспечение вентиляции в бане: фото
