Среди вариантов автономного обогрева помещений самым интересным можно назвать особый вид буржуйки, в которой используется отработанное масло. Сделать своими руками не трудно, поскольку конструкция это относительно простая, а необходимые для работы инструменты и материалы вполне доступны. При эксплуатации агрегата особых проблем также обычно не возникает. Главное преимущество, конечно же, экономия, поскольку что может быть дешевле отработанного масла?

Принцип действия такой печки

В таких печках процесс сгорания происходит дважды, т. е. понадобится оборудовать две камеры горения. В первой камере медленно горит отработанное масло, при этом образуются горючие пары. Они поступают во вторую камеру, где смешиваются с воздухом. Эта газово-горючая смесь сгорает во второй камере, причем выделяет значительное количество тепла, нагреваясь до очень высоких температур.

В печи на отработанном масле, сделанной своими руками, процессы горения происходят при довольно высоких температурах. Агрегат считается вполне безопасным, однако не рекомендуется ставить его на сквозняке

Чтобы самодельная печь на отработанном масле работала правильно, необходимо обеспечить подачу воздуха как в первую, так и во вторую камеру. Там, где сгорает отработка, нужна регулирующая заслонка, поскольку количество поступающего сюда воздуха должно быть умеренным. Чтобы обеспечить воздухом вторую камеру, обычно в трубе, соединяющей эти два отдела, делают ряд отверстий диаметром около 10 мм.

Автономное отопление можно обеспечить собрав котёл на отработанном масле. Подробное руководство по монтажу вы найдёте в нашем следующем материале: .

Виды самодельных конструкций

По типу конструкции печи на отработке можно разделить на три вида:

• самодельные агрегаты из листового металла или газового баллона;
• конструкции с наддувом;
• модели с капельной подачей топлива.

Первый вариант представляет собой очень простое устройство, которое народные умельцы, владеющие навыками работы со сварочным аппаратом, изготавливают самостоятельно. Для этого используют достаточно толстый листовой металл, металлические трубы и т. п. Значительно сократить время работы позволяет использование газового баллона. В уже использовавшемся баллоне вполне могут находиться остатки газа. При срезании верхней части есть опасность небольшого взрыва. Чтобы этого не произошло, рекомендуется закачать в баллон воду и только после этого начинать демонтаж.

Для печи с наддувом понадобится дополнительно установить вентилятор. Делают это таким образом, чтобы основной поток воздуха приходился на вторую камеру. Это обеспечивает качественное горение топлива, а также способствует равномерному и быстрому распределению полученного тепла по помещению.

В зависимости от конструкции в печи на отработанном масле можно использовать обычную конвекцию, воздушный теплообменник или подогрев воды в бойлере

Смастерить самостоятельно капельную подачу топлива довольно сложно. Обычно таким элементом комплектуют промышленные модели. Это позволяет существенно сэкономить расход отработанного масла. Промышленные агрегаты эффективны, компактны, безопасны и относительно недороги. Однако существуют и самодельные модели, сочетающие и капельную систему подачи масла, и наддув.

Вам также может быть полезна статья об особенностях обустройства отопления на отработке: .

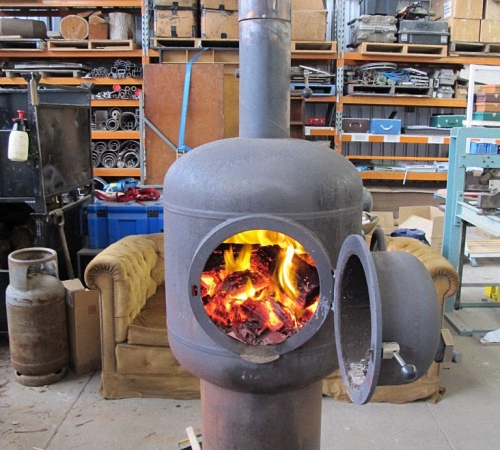

Изготовление печки из газового баллона

Сделать печь из листового металла не сложно. Для этого варят две камеры сгорания, к нижней приделывают ножки. Затем их соединяют трубой с отверстиями, монтируют на верхнюю камеру сгорания вертикальную дымоходную трубу и т. д. Однако все эти операции требуют довольно длительных сварочных работ. Чтобы их сократить, народные мастера успешно используют газовые баллоны. Эти емкости имеют достаточно толстые стенки, чтобы обеспечить как пожаробезопасность конструкции, так и длительный срок ее эксплуатации.

Независимо от того, используется ли для изготовления печи баллон или листовой металл, при создании конструкции следует придерживаться ряда правил. Их нужно учитывать, выясняя как сделать печь на отработанном масле.

1. Подачу воздуха первую камеру сгорания обязательно нужно сделать регулируемой. Для этого подойдет обычная заслонка, которую можно приоткрывать, чтобы оставался зазор произвольных размеров.
2. Камеру, в которую подают для сжигания отработанное масло, всегда делают разборной, чтобы ее можно было легко почистить.
3. Дымоход должен быть строго вертикальным, не допускаются горизонтальные или наклонные отрезки.
4. Чтобы обеспечить хорошую тягу, длина дымоходной трубы должна быть не менее четырех метров.

Существуют различные варианты использования баллона при изготовлении печи на отработке. Самый простой выглядит следующим образом:

1. С баллона нужно срезать верхнюю и нижнюю части.
2. Из получившихся половинок изготавливают разборную камеру сгорания для масла.
3. К нижней части приваривают металлические ножки.
4. В верхней части первой камеры делают отверстие, в которое монтируют кусок трубы с регулировочной пластиной. Через это отверстие будет подаваться регулируемый поток воздуха, а также топливо.
5. По центру также делают отверстие, к которому приваривают отрезок трубы, соединяющий обе камеры сгорания.
6. В этой трубе проделывают ряд отверстий для воздуха.
7. Из средней части баллона и листового металла изготавливают камеру вторичного сгорания, которую также приваривают к соединительной трубе.
8. На последнем этапе изготавливают и устанавливают дымоход.

Чтобы без труда придать печи правильное положение на неровной поверхности, рекомендуется сделать ножки, которые можно регулировать по высоте.

Это самый простой вариант использования газового баллона для создания такого обогревателя. На следующей схеме представлена более сложная печка для гаража на отработке. В ней использован газовый баллон, при этом установлена система наддува и капельная подача топлива.

Это вариант изготовления довольно сложной печи на отработке из газового баллона, в котором учтена возможность организации наддува, а также установлена система капельной подачи топлива

Для отопления небольших помещений можно соорудить печку-буржуйку, которая прослужить не один год: .

Хотя устройство и не отличается сложностью, все же при его использовании рекомендуется придерживаться ряда правил:

1. Чтобы масло не выплескивалось из камеры сгорания, не следует заполнять бак более, чем на две трети.
2. Если горячая отработка после розжига «закипела», нужно уменьшить подачу воздуха с помощью регулировочной заслонки.
3. Чтобы тяга оставалась достаточной, еженедельно следует очищать от загрязнений и бак для масла, и дымоход.
4. Для удаления сажи верхнюю часть конструкции нужно обстучать.

Печи на отработке пользуются заслуженной популярностью у автовладельцев, а также на СТО, в небольших автосервисах и т. п. С их помощью можно успешно обогревать помещения малых и средних размеров.

Очень часто в хозяйских постройках или домах, где проживают периодически, требуется установить экономичную печь. Доступным и бюджетным вариантом является печь - буржуйка на отработанном топливе. Настоящие хозяева быстро придумали, как пустить масло в дело и придумали отопительную систему, работающую на энергоемком топливе. Данное сырье сгорает, отдавая много тепла и отдает минимум сажи или копоти в помещение. Печь и способ отопления - максимально удобный вариант для обогрева многих хозяйственных построек, как гаражи, сараи, теплицы или загоны для животных.

Печь на отработке своими руками

Конструирование данной печки несложное и при наличии инструментов и материалов можно изготовить ее за несколько часов. Что касается сырья, то у автомобилистов утилизация отходов солярки, переработанного масла и других горючих материалов, является большой проблемой. Решение применять отходы переработки из автомобиля для отопления того же гаража или других построек является прекрасным решением, которое принесет двойную пользу. Дармовой материал, являющийся к тому же и практически безопасным для окружающей среды - идеальное решение. Осталось только сделать печь и применять топливо дважды, по назначению и как вторсырье. Взять использованное сырье можно в большом количестве на станциях техобслуживания и автопредприятиях. Там порой даже оплачивается утилизация переработанного сырья.

Положительные и отрицательные стороны использования отработки топлива

Самым главным преимуществом работы печки на отработке, сделанной своими руками, есть высокая экономичность. Отработка - практически бесплатное топливо, приобрести которое можно за чисто символическую сумму. Коэффициент полезного действия котельной установки не менее семидесяти пяти процентов. Это не самые высокие показатели, но и не маленькие. Среди преимуществ отопления при помощи экономичных печей на отработке, можно выделить такие параметры:

• теплоотдача данного типа обогрева соизмерима с электрическим обогревателем, мощностью пятнадцать киловатт. Средний расход топлива - один литр в час;
• за пятнадцать минут нагоняется высокая температура и прогревается помещение среднего размера;
• в ход пойдет любая отработка, это может быть трансмиссионное, амортизационное или моторное масло;
• конструкцию можно использовать при любых температурных режимах, низкая температура не повлияет на качество работы печи;
• чтобы сделать такую отопительную систему не нужны особые навыки, достаточно владеть сваркой и слесарными умениями;
• плоский верх печи позволяет готовить пищу на ней;
• сооружение достаточно мобильное и может быть перемещено в любое удобное место;
• сжигание отходов топлива можно назвать условно экологичными, но вред для окружающей среды минимальный;
• печь можно врезать в отопительную систему.

Что касается минусов данного варианта, можно выделить такие:

• чтобы исключить попадание угарного газа и дыма в помещение, необходимо изготовить достаточно длинный дымоход и хорошо изолировать его;
• следует заниматься чисткой котельной установки и дымохода не реже, чем каждые десять дней;
• вопрос хранения масла в зимний период требует заблаговременного решения, чтобы отработка не замерзла, его необходимо хранить в теплом месте или закапывать в грунт ниже полосы промерзания;
• тепло не накапливается, в помещении комфортная температура пока топится печь;
• для соблюдения техники безопасности необходимо приобрести огнетушитель и хранить его недалеко от выполненной собственноручно печи.

Печь на отработке своими руками, чертежи

При принятии решения соорудить отопительный прибор на отработке собственноручно, необходимо продумать, какой тип сооружения будет. Известны три варианта отопительной системы на использованном масле:

• Пиролизная горелка - изготавливается из листов металла или уже готовых трубок, баллонов, из себя такая система представляет два закрытых резервуара, соединенных между собой с помощью трубы. В нижний резервуар заливается отработанное масло, которое выделяет пары, те в свою очередь горят, распространяя тепло. Температуру можно регулировать, увеличивая или уменьшая поступление кислорода.
• Конструкция с встроенной вентиляцией - специально приспособленный вентилятор подает воздух во второй отсек, это позволяет осуществлять процесс топки результативнее, тепло распространяется по всей комнате.
• Конструкция с капельной подачей отработки - такая модель идентична принципу работы дизельного двигателя и является наиболее экономичной, но в то же время и самой сложной в изготовлении. В продаже имеются заводские аппараты и лучше приобрести готовую конструкцию. Данный тип печи довольно требовательный к качеству топлива и к его температуре.

Вариантов изготовления печи много, но при любой вариации, необходимые части отопительной системы такие:

• топливный бак или камера сгорания;
• камера дожигания;
• воздушная заслонка;
• патрубок дымохода;
• подача первичного воздуха;
• отверстие для вторичного воздуха;
• ножки.

У печки на отработке есть положительные и отрицательные стороны. Из плюсов можно выделить такие моменты:

• экономичность - невысокий расход топлива;
• легкость в изготовлении - сделать такую конструкцию можно за день;
• энергетическая независимость - топить печь можно в любое время сколько необходимо, без привязки к газу или электричеству;
• многофункциональность - печь отапливает помещение, при помощи отработки можно нагреть воду или приготовить пищу.

Минусами таких конструкций есть то, что:

• трубы для дымохода должны быть установлены только строго горизонтально с высотой трубы не меньше четырех метров;
• необходимо регулярно очищать дымоход.

Но не следует забывать о мерах предосторожности при использовании самодельных отопительных конструкций:

• в кипящее масло не должна попадать вода;
• во время работы отопительной системы необходимо аккуратно совершать дозаправку топлива;
• не использовать такой вариант отопления в комнатах с затрудненным доступом свежего воздуха;
• не бросать прибор без контроля на долгий период времени.

Печь на отработке из газового баллона, выполненная своими руками

Если в хозяйстве есть газовый баллон, его можно применить для изготовления самодельной печи на отработке. Благодаря толстым стенкам баллона, печь сможет долго функционировать, не прогорая. Форма баллона является идеальной для конструкции котельной установки. Для изготовления печи, понадобится:

• Для этого необходимо взять любой баллон объемом в пятьдесят литров. Толщина материала не должна превышать полтора сантиметра, иначе стенки не могут полноценно прогреваться и печь будет работать неправильно.
• Понадобится лист металла такой же толщины -до полутора сантиметров.
• Дымоходная труба должна быть не короче четырех метров, диаметром от десяти сантиметров.
• Труба для горелки лучше всего диаметром десяти сантиметров и длинной до тридцати пяти сантиметров.
• Для ножек потребуется металлический уголок или трубка.
• Из инструментов понадобится рулетка, дрель, болгарка, сварочный аппарат, электроды.

До начала работы баллон нужно освободить от остатков газа и тщательно промыть на улице. Даже если баллон кажется пустым и долгое время не использовался, следует соблюдать технику безопасности.

Баллон фиксируется для удобства и начинается работа по изготовлению печи.

Низ баллона - нижняя камера сгорания, высота данной части конструкции - около двадцати сантиметров, верхняя камера будет примерно такого же размера. К нижней части привариваются ножки из подручных материалов: уголка, трубок.

К отверстию люка верхней камеры приваривают перегородку, варится она как можно ближе к месту расположения дымохода, ее задача - задерживать в резервуаре разогретый дым.

После этого, нужно вырезать два круга, для этого используют металлические листы. Пойдут круги для крышки нижней камеры и для дна верхней камеры. В каждой из крышек делают отверстия по десять сантиметров в диаметре. Для нижней камеры отверстие располагается по центру, для верхней - ближе к краю по диаметру трубки для горения. В нижней крышке необходимо сделать отверстие около шести сантиметров в диаметре, оно необходимо для заправки топлива. У отверстия должна быть заслонка наподобие дверного глазка, с возможностью отодвигаться и устанавливаться на место.

В соединительной трубке сверлится сорок восемь отверстий - это камера дожигания, в которой пары отработки смешиваются с кислородом. Чтобы внутри конструкции не собиралась сажа и копоть очень быстрыми темпами, нужно прошлифовать внутренние части агрегата.

В подготовленное заранее отверстие приваривают соединительную трубку.

В камере сверху делают отверстие для дымоходной трубы, важно, что она должна располагаться строго вертикально, иначе хорошая тяга не обеспечится.

Печь для гаража на отработке своими руками

К классической конструкции можно присоединить дополнительные фрагменты и усовершенствовать печь. Мастера советуют попробовать такие дополнения:

• Одним из недостатков такой печи, считается быстрое охлаждение после прекращения процесса горения, чтобы воздушный обогрев был эффективнее, специалисты советуют изготовить теплообменник. Такое инженерное решение повысит коэффициент полезного действия печи и сможет результативнее обогревать помещение.
• Если соорудить рефлектор и сделать отвод трубы с подачей теплого воздуха в соседнее помещение, можно обогревать дополнительные комнаты.
• Чтобы печь выполняла функции бойлера, необходимо приварить бак для воды, который будет прогреваться от печи.
• Дополнительный резервуар с автоподачей масла поможет продлить период работы печи.

Покрасить конструкцию можно с помощью смеси жидкого стекла и алюминиевой пудры.

В гараже такая система отопления будет настоящей находкой, это поможет решить вопрос утилизации отработанного масла и обогрева помещения без высоких материальных затрат.

Как изготовить печь на отработке своими руками, можно посмотреть в видео. Там подробно рассказано, как сделать печь на отработке своими руками.

Печь на отработке капельного типа своими руками

Печь на отработке капельного типа изготавливается так же, как и описанные выше. Отличительной чертой такой конструкции является капельная подача горючего. Из внешнего бака при помощи капельницы подается масло. Чаще всего печь такого типа изготавливается из фреонового баллона при условии целостности игольчатого клапана. Внизу баллона вырезается отверстие для заливания использованного масла, необходимо сделать его таким размером, чтобы залив отработки из канистры был удобным. Если над отверстием расположить мелкую сетку, она сможет отфильтровывать заливаемые материалы. Так как резервуар для масла расположен выше уровня отопительной системы, следует приварить приспособления для подвеса бачка.

Для печи капельного типа идеально подойдет баллон из под газа. Изготавливается такой тип печи аналогично другим, ранее описанным.

Для правильного изготовления печи на отработке своими руками, необходимо внимательно рассмотреть все чертежи. В них подробно и детально описан алгоритм действий и этапность работы.

Но изготовление печи капельного типа на отработке своими руками достаточно непростое и если нет навыков такой работы, нужно внимательно изучить видео и чертежи данного варианта отопительной системы. Если нет уверенности, что все получится или нет достаточного запаса материала инструментов, можно приобрести агрегат заводского изготовления. Все правильно рассчитать и сделать оборудование безопасным - непросто.

Печь на отработке и дровах своими руками

Печь на отработке и дровах своими руками или как ее называют - комбинированная - простое и высокоэффективное приспособление для отопления помещений. Комбинированные печи объединяют два важных принципа - высокую теплоэффективность и простое внутреннее строение. Такие печи - идеальный вариант для отопления нежилых помещений без больших экономических затрат.

Есть три способа изготовления устройства:

• самый простой способ - из стальных листов или баллонов;
• устройства с принудительным нагнетанием воздуха;
• устройство капельного типа.

Как уже отмечалось, изготовить последний вариант доступно только тем, кто обладает определенными навыками.

В комбинированной печи масло подается сверху, а дрова горят внизу.

Такой вариант печи - комбинированной - требует разумного использования. Грамотная эксплуатация должна проявляться в умении заправлять и разжигать отработку. При условии, что печь самодельная, необходимо особенно тщательно следить за правилами использования конструкции.

Дозаправка производится через приспособленное для этого отверстие, разрешено дозаправлять на две трети от нормы. Разжигается печь при помощи опилок, смешанных с отработкой. Для облегчения розжига используют бумагу.

Комбинированная печь становится все более популярной для отопления небольших хозяйственных построек. Это обусловлено дешевизной материала и высокой теплоотдачей. Но если говорить о сравнении печи на отработке и комбинированного варианта отопления, то первый вариант - дешевле и доступнее.

Изготовить печь на отработке под силу любому мастеру и если есть возможность покупать сырье, то данный тип отопления нежилых помещений экономически выгодный и удобный.

Как все должно будет выглядеть в итоговом варианте — вы можете посмотреть на этом видео:

В данной статье мы рассмотрим технологию создания печи на отработанном масле, все очень просто и доступно каждому. Имея под рукой необходимые материалы и инструменты и владея базовыми навыками сварки и резки металлов вы вполне можете все сделать своими руками, не привлекая при этом специалистов. Пусть все будет не так красиво, но функционально!

Каждый заботливый хозяин следит, чтобы как можно дольше сохранялись в сухости и тепле: садовый домик и теплица, урожай в погребе, личный автомобиль в гараже и подобные, дорогие сердцу помещения и предметы. При этом немаловажные факторы – возможность изготовления отопительного прибора самостоятельно, экологичность и безопасность нагревательного элемента. А еще дешевизна используемого сырья для получения тепловой энергии.

Конструктивно печь на отработанном масле представляет собой два металлических резервуара круглого, квадратного или прямоугольного сечения, соединенных перфорированной трубой, оснащенная крышкой и дымоходом. Расположенный снизу резервуар – это топливник, средняя часть (труба с отверстиями) – горелка, верхняя часть печи – нагреваемый модуль. Топливник оснащен отверстием с крышкой, предназначенным для розжига топлива и регулирования тяги.

Существуют печи на отработанном масле, претерпевшие модификацию в соответствии с требованиями изготовителей.

Принцип действия

В нижний резервуар печи с помощью воронки производят дозаправку топлива, поджигают его горящей ветошью, бумагой или спичкой. Допускается использование небольшого количества бензина, керосина или специальной жидкости для быстрого розжига. Через несколько минут поверхностный слой топлива начинает кипеть, а образующиеся пары улетучиваются в горелку, где обогащаются кислородом и сгорают. Продукты сгорания поступают в верхний резервуар, а затем выводятся через дымоход в атмосферу.

Топливом для этой печи могут служить такие масла:

1. индустриальное;
2. машинное;
3. трансформаторное;
4. трансмиссионное;
5. сланцевое;
6. дизельное топливо (солярка);
7. печное топливо;
8. мазут;
9. некоторые отходы лакокрасочной промышленности.

Нельзя использовать в качестве топлива легковоспламеняющиеся жидкости — растворители, бензин и подобные.

Положительные стороны конструкции печи

• Печь на отработанном масле очень экономична. Расход топлива 0.5-2 литра в час.
• При сгорании отработанные масла не выделяют копоть и дыма.
• Простота конструкции – залог долговечности, легкости монтажа и эксплуатации.
• Возможность подключения печи к системе отопления с водяным или воздушным контуром.
• Энергонезависимость печи (нет необходимости в подводе электричества или газа).
• Экологичность (отработанное масло сжигается, а не утилизируется в водостоки и грунт).
• Мобильность.
• Пожаробезопасность.
• Возможность контроля температуры нагрева, расхода топлива и выбирать его вид.
• На верхней части печи можно готовить пищу.

Недостатки печи

• Конструкция предполагает обязательный монтаж дымохода, не имеющего горизонтальных участков и длиной от 4 метров и более.
• Требуется частая чистка печи и дымохода.
• Если постоянно использовать печь на полной ее мощности, это приводит к ее быстрому износу и загрязнению.

Техника безопасности

Любая печь требует внимательности при обращении во избежание пожара, наша — не исключение!

• сжигать в топливнике любые материалы, помимо масел;
• разводить огонь в печи, не подключенной к дымоходу, если дымоход подключен неправильно или имеет повреждения;
• оставлять надолго работающую печь без надзора;
• допускать попадание воды на раскаленные участки печи, а также в емкость с маслом;
• допускать к работающей печи детей и животных;
• перекрывать отверстия в горелке;
• ни в коем случае нельзя производить дозаправку топливом работающей печи;
• пользоваться неисправной печью;
• устанавливать печь в помещении с плохой вентиляцией или без таковой;
• хранить резервуары с легковоспламеняющимися жидкостями в непосредственной близости от печи.

Важно! В случае необходимости экстренного тушения применяют песок или углекислотный огнетушитель.

Монтаж печи, работающей на отработанном масле

Фундамента для такой печи не требуется, так как конструкция очень легкая, но поверхность, на которую устанавливают печь, должна быть строго горизонтальной. Устанавливают печь таким образом, чтобы было удобно заливать топливо. Для удобства заливки топлива используют воронку (лейку). Если полы деревянные, то перед тем, как установить печь — на пол настилают металлический лист.

Среди важных аспектов, касающихся конструкции можно выделить следующие:

• внутренний диаметр дымохода должен быть не меньше 10 см, толщина стенок – не менее 1 мм;
• толщина стали для резервуаров – 4 мм, для донышка топливника и крышки верхнего резервуара – 6 мм;
• длина горелки должна быть больше значения ее диаметра;
• оптимальный объем резервуара, предназначенного для топлива, от 8 до 15 литров;
• трубы выбирают из таких материалов как: нержавеющая сталь, медь, окрашенная жесть;
• дымоход обязательно должен иметь возможность демонтажа для удобства обслуживания печи;
• допускаются наклонное положение частей дымохода, находящихся в помещении (для улучшения прогрева помещения), однако вне помещения труба должна быть строго вертикальной (чтобы предотвратить задувание ветра).

Что потребуется для работы

1. чертеж;
2. сварочный аппарат и электроды;
3. болгарка, отрезные круги для металла, напильник, наждачная бумага;
4. стальные уголки или арматура;
5. набор сверл и дрель;
6. стальные листы толщиной 4 и 6 мм;
7. трубы для дымохода и горелки;
8. молоток;
9. рулетка и уровень.

Подготовка и сборка печи (чертеж)

1. Распечатываем чертеж и начинаем подготовку к сборке. Все детали соединяем сварочным аппаратом. Исключение – элементы резервуаров, помеченные на чертеже «плотно входит». Их делаем разборными. Все сварные швы тщательно проверяем на герметичность. Окалину зачищаем болгаркой или напильником.


2. Листовую сталь раскладываем на ровной поверхности, делаем разметку и производим резку деталей болгаркой. На листогибочном станке производим гибку, подготавливая детали – стенки резервуаров. Проверяем плотность прилегания деталей.

3. Слева на фото – готовая крышка нижнего резервуара, справа – нижняя его часть. Между собой их не свариваем, детали должны остаться разборными, но плотно прилегать друг к другу. Отверстие для заливки в печь топлива выполняем около 5 см в диаметре.

4. Производим сборку верхнего резервуара (привариваем стенки к донышку).

5. Привариваем в верхнем резервуаре перегородку-отбойник (ближе к отверстию для горелки). Присоединяем выхлопной патрубок. К нему впоследствии будем подключать дымовую трубу.

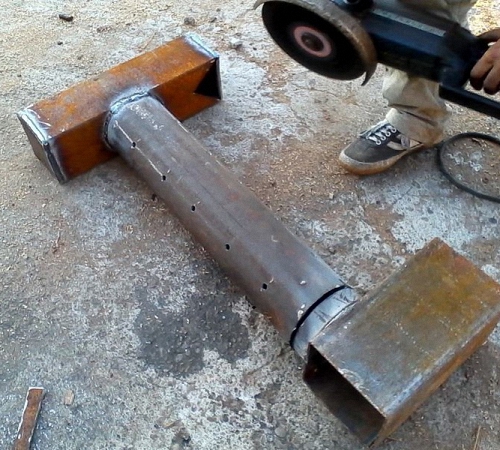

6. На трубе, предназначенной для горелки, высверливаем 48 отверстий диаметром 9 мм каждое. Соединяем сваркой верхнюю камеру и горелку.

7. Проверяем размеры деталей. Монтируем уплотнительное кольцо.

8. Привариваем бак, предназначенный для заливки масла. Оснащаем его переливной трубой.

9. Из металлического уголка вырезаем три ножки длиной 20 см и соединяем их с дном печи.


Создание печи на отработанном масле своими руками — видео урок

Некоторые детали данной печи можно вырезать из толстостенной трубы, использованного газового баллона. Но если баллонов не нашлось, согнуть металл в радиус нет возможности или желания, можно смонтировать аналогичную печь, но квадратного сечения . Вырезать детали этой конструкции намного проще. В случае отсутствия болгарки используем гильотинные ножницы для металла.

1. Подготовим нижнюю часть печи. Для этого соединяем вместе ножки, дно и боковые стенки топливного резервуара.
2. Верхняя часть топливника должна герметично надеваться на нижнюю. Тщательно проверяем размеры стенок перед резкой металла. Крышечку топливного бака крепим на шуруп или стальную клепку, чтобы обеспечить возможность поворачивать крышку при необходимости.
3. Привариваем патрубок, который будем подключать к дымоходу.

Так как дымоход будет иметь несколько участков с наклоном 45 градусов, то в местах соединения труб устанавливаем специальные отводы. В месте прохождения трубы через потолочные перекрытия дополнительно обшиваем негорючими материалами (минеральная вата) и слоем металла (в строительных магазинах для этого продается специальный элемент «проход через крышу», облегчающий монтаж). Помимо отводов пригодятся хомуты и металлический грибок, предотвращающий попадание дождя и снега внутрь трубы.

Среди всех разработанных и используемых на сегодняшний день вариантов индивидуального отопления помещений одним из наиболее интересных является обогрев, основанный на применении специальной печи, использующей в качестве рабочего ресурса отработанное масло.

Такие печи имеют предельно простую конструкцию и являются, при этом, весьма эффективными и производительными агрегатами. Справиться с изготовлением такой печки можно собственными силами, существенно сэкономив.

При желании можно усовершенствовать свой отопительный агрегат, добавив в его конструкцию чугунную плиту с конфоркой, что позволит готовить пищу, а обустройство водяного контура даст возможность подсоединить печку к отопительной системе дома и запустить полноценный водяной обогрев.

В печах подобного рода сгорание топлива происходит два раза, поэтому нужно будет соорудить сразу две топки.

В одной камере осуществляется медленное сгорание отработки с образованием горючих паров, которые переходят во второй отсек и смешиваются там с воздухом. Во второй камере воздушно-газовая смесь сгорает с выделением большого количества тепла.

В месте сгорания масла обязательно устанавливается заслонка, позволяющая регулировать количество воздуха, подающегося в первый отсек. Для обеспечения кислородом второго отделения в трубе, за счет которой выполняется соединение двух топок, создается множество отверстий (обычно порядка 50) диаметром 9-10 мм.

Модификации печей

Существует несколько модификаций печей на отработке. Наиболее часто встречаются три разновидности.

Такая модель имеет наиболее простую конструкцию. При наличии навыков владения сварочным агрегатом, с изготовлением подобного печного изделия можно справиться своими руками.

Нужно подготовить толстый металлический лист (от 4-6 мм), трубы и прочие требуемые элементы. Для дополнительной экономии времени и сил можно заменить металл старым газовым баллоном.

Важно удалить из емкости остатки старого газа. В противном случае во время резки может случиться взрыв. Чтобы исключить такую вероятность, закачайте в баллон обычную воду и лишь после этого приступайте к работе.

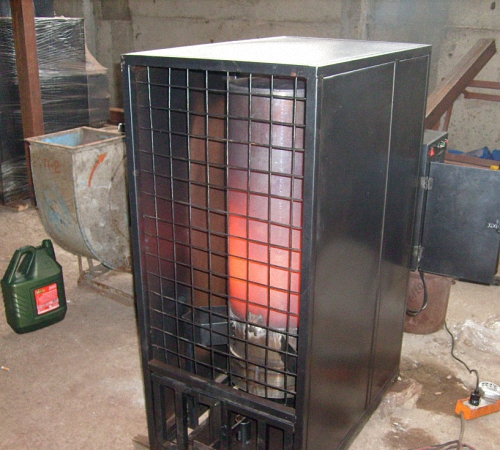

Печь с системой наддува

Конструкция такой печи включает в свой состав вентилятор. Его нужно установить так, чтобы наибольшая часть воздушного потока приходилась на второе отделение самодельной печки. Это обеспечит максимально эффективное сгорание топлива, а образовывающееся тепло будет довольно быстро и равномерно распределяться по обогреваемому помещению.

Печь с капельной подачей отработки

Собрать подобную печку собственными силами достаточно трудно. Обычно механизмом капельной подачи отработки укомплектовываются промышленные отопительные агрегаты.

Такие модели дают возможность значительно снизить расход топлива. Печи такого типа компактны, эффективны, максимально безопасны и сравнительно недороги.

Также народные умельцы сооружают универсальные модели, сочетающие в себе и функцию наддува, и механизм капельной подачи отработки. Однако браться за сборку такого агрегата самостоятельно без соответствующих навыков настоятельно не рекомендуется.

Лучший вариант для самостоятельного изготовления – агрегат из листов металла либо пустого газового баллона. Также подойдет большой огнетушитель.

Для изготовления отопительной конструкции из листового металла нужно владеть более серьезными навыками выполнения сварочных работ. В данном случае вам придется самостоятельно сварить две топливные камеры, приварить к нижнему корпусу устойчивые ножки, после чего соединить оба корпуса при помощи трубы с предварительно подготовленными отверстиями, затем установить дымоотводящую трубу и выполнить прочие сопутствующие мероприятия.

Вы же можете пойти гораздо более простым путем, использовав для изготовления отопительного агрегата, работающего на отработке, пустой баллон от газа либо большой огнетушитель. У подобных емкостей довольно толстые и надежные стенки, позволяющие обеспечить высокие пожаробезопасные свойства готовой конструкции и продолжительный срок ее службы.

Вне зависимости от того, будете ли вы использовать для сборки печи листовой металл либо баллон, при сооружении отопительного агрегата нужно строго придерживаться следующих важных правил:

• подача воздуха в печку должна быть регулируемой. Обеспечить выполнение этого правила можно при помощи обыкновенной заслонки. Вы будете менять размер зазора, регулируя за счет этого интенсивность тяги;
• камера для сгорания отработанного масла должна быть разборной. Это сделает ее обслуживание и чистку гораздо более легкой;
• дымоотводящая труба должна быть установлена строго в вертикальном положении. Использование наклонных и горизонтальных отрезков в случае с такой печкой запрещено;
• для обеспечения необходимого уровня тяги, дымоотводящую трубу нужно делать длиной от 400 см.

Руководство по изготовлению печки

Вашему вниманию предлагается наиболее легкий вариант изготовления агрегата, работающего на отработанном масле, из пустого баллона.

Первый шаг. Отрежьте от баллона низ и верх.

Второй шаг. Сделайте из полученных половинок барабан для сгорания отработанного масла.

Третий шаг. Приварите к днищу конструкции устойчивые и желательно регулируемые металлические ножки.

Четвертый шаг. Сделайте в верхней стенке первого отсека отверстие для подключения куска металлической трубы. Саму трубу оснастите регулировочной заслонкой. Через отверстие в топливную камеру будет поступать кислород. Также через него вы будете добавлять отработку.

Пятый шаг. Сделайте дополнительное отверстие примерно по центру камеры и приварите к нему часть металлической трубы для соединения двух основных элементов печки. Предварительно следует сделать в этой трубке отверстия. Рекомендации касаемо размеров отверстий и их количества приводились ранее.

Шестой шаг. Изготовьте вторую камеру печки из оставшейся части старого баллона и металлического листа. Приварите готовую камеру к соединительной трубке с отверстиями.

Сделайте и смонтируйте дымоотводящую трубу.

В инструкции не приводилось никаких рекомендаций касаемо размеров отопительного агрегата. В указании этих параметров нет особой необходимости, т.к. работа конструкции любого размера, а, следовательно, и интенсивность обогрева, с легкостью регулируются.

При желании вы можете сделать из листового металла печку на отработке любого требуемого размера.

Рассмотренная печь является наиболее простым вариантом из всех существующих. Подобный агрегат отлично подойдет для обогрева гаража, теплицы, бытовки и небольшого жилого помещения.

Для повышения эффективности агрегата можете укомплектовать его системой наддува, а при наличии нужных навыков — механизмом капельной подачи отработки.

Хотя конструкция рассмотренной печи и не является особо сложной, при использовании готового агрегата все равно необходимо придерживаться следующих важных правил и рекомендаций:

У рядового пользователя могут возникнуть некоторые затруднения с добычей необходимого количества отработанного масла. Рекомендуется заранее подготовить подходящую емкость для сборки и хранения отработки. Заготовку топлива лучше всего постепенно вести в течение всего года.

Постарайтесь договориться с сотрудниками СТО. Работники подобных предприятий практически всегда соглашаются отдавать отработанное масло за символическую плату либо же полностью безвозмездно.

Следуя приведенным ранее инструкциям и рекомендациям, вы соберете надежную, безопасную и эффективную печку на отработанном масле. Для этого не нужно покупать дорогостоящие материалы и использовать сложные в обращении приспособления, ведь печь легко собирается из простейших элементов.

Удачной работы!

Видео – Печи на отработке своими руками

Печь на отработке своими руками может быть изготовлена разными способами. Она отлично подойдет для обогрева технических помещений, таких, как мастерские или гараж. При удачном выборе модели и правильной ее сборке, этот отопительный прибор не только станет хорошим обогревателем, но и поможет согреть воду для приготовления чая, мытья рук или других технических надобностей.

В этих рабочих помещениях далеко не всегда есть место для хранения дров или другого топлива, зато отработанные ГСМ , такие как трансмиссионное и моторное масло, обычно находятся в избытке.

Отработанные масла чаще всего отправляются на утилизацию, поэтому их всегда можно достать практически даром, сэкономив на электричестве или покупке дров. Теплоотдачу от сжигаемой отработки вполне можно назвать равноценной теплу от электрического нагревателя, а расход топлива составляет от половины до двух литров в час.

У этого способа отопления есть немало достоинств, но есть и свои недостатки. Информация о них поможет разобраться, на что нужно обратить особое внимание в процессе изготовления и эксплуатации печи.

Достоинства и недостатки печей на отработке

К достоинствам печей на отработанном масле можно отнести следующие моменты:

• Такие печи хорошо нагревают закрытые пространства, поэтому они подходят не только для технических помещений, но и для обогрева небольших теплиц и сельскохозяйственных построек, где содержатся домашние животные и птица.
• Правильно устроенная печь не коптит и не дает большого количества гари.
• Подобный отопительный прибор очень прост в эксплуатации;
• Так как отработка сама по себе не горит, а сгорают лишь ее пары, то печь можно назвать достаточно пожаробезопасной, при соблюдении правил ее эксплуатации.

К недостаткам этого способа отопления можно отнести:

• В печи нельзя использовать отработку, имеющую посторонние примеси – это взрывоопасно. В лучшем случае , отходы от горения такого топлива будут быстро забивать фильтр и форсунки, поэтому его перед применением следует фильтровать, но можно приобрести и отфильтрованное масло.
• Дымоход, равно, как и сама печь, довольно часто требуют очистки от продуктов горения;
• В процессе своего интенсивного горения печь достаточно сильно гудит.

Виды печей, работающих на отработке

Печи на отработанном масле можно изготовить , а можно приспособить под это топливо пиролизный агрегат или печь с турбо-горелками , так как они работают по тому же принципу сжигания выделенных испарений.

В этом случае в вакуумной камере печи при недостатке кислорода отработка нагревается, и происходит ее разложение. В процессе распада выделяются испарения, которые поднимаются в другую камеру, куда уже интенсивно поступает кислород. Там испарения сгорают, отдавая достаточно много тепла.

Удобство использования этого вида печей состоит в том, что интенсивность горения можно менять, увеличивая или уменьшая поступление кислорода в пиролизную камеру.

Недостатком использования в подобных пиролизных агрегатах отработки является быстрое загрязнение камер и дымохода продуктами сгорания. Кроме этого, при этом виде отопления невозможно поддерживать температуру автоматически, поэтому нужно держать печь под постоянным контролем.

Самостоятельно изготавливают подобные приборы, работающие на отработанном сырье , из газовых или кислородных баллонов большого или маленького размера, труб различного диаметра или металлических листов. Конструкция агрегата на отработке может быть с капельной топливной системой или с поддувом .

Видео: усовершенствованная печь на масляной отработке

Цены на популярные модели пиролизных печей

Пиролизная печь

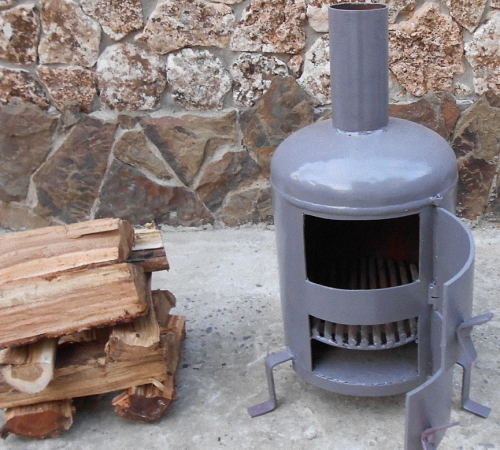

Печь на отработке, изготовленная из газового баллона

Баллоны из-под кислорода или природного газа отлично подходят для того, чтобы изготовить печку на отработанном сырье . Они имеют нужную форму, а толщина металла позволит пользоваться прибором весьма длительное время.

Печка, изготовленная из баллона стандартного размера, позволит отапливать помещение в 70 ÷ 85 кв. м., а кроме этого, несколько доработав конструкцию, можно будет использовать такой прибор и для контура водяного отопления. Подобная печь не требует установки турбо-горелки для принудительной подачи кислорода. Отработка поступает в нее самотеком .

Для того чтобы изготовить такую печь, необходимо иметь следующие материалы:

• Газовый баллон на 50 литров со стенками толщиной не более полутора сантиметров. Если взять емкость с более толстыми стенками, пропадает эффект быстрого нагревания и своевременного испарения паров отработки. Масло закипает при 280 ÷ 300 градусах Цельсия, при этом в камере сгорания температура поднимется до 550— 600 градусов.
• Металлические листы для изготовления емкости для топлива
• Дымоходные трубы с толщиной стенок два - три миллиметра, определенного диаметра.
• Трубы, предназначенные для устройства горелки.
• Стальные уголки.

Из инструментов потребуются сварочный аппарат, дрель, углошлифовальная машинка – «болгарка», рулетка, строительный уровень, другой обычный слесарный инструмент.

Процесс изготовления

Процесс изготовления агрегата начинается с подготовки самого газового баллона. Это необходимо сделать, чтобы избавиться от остатков газа и одорантного запаха.

• Из баллона сливается скопившийся конденсат, и емкость тщательно промывается водой в несколько приемов . Весь процесс необходимо проводить на улице.
• Далее емкость устанавливается вертикально и заливается до самого верха водой. Для устойчивости баллон закапывают наполовину в грунт или же устанавливают в узкий поддон, имеющий большой вес.
• Затем ставятся отметки для ровного среза верха баллона.
• Верхняя часть емкости баллона надрезается болгаркой, и, естественно, из него начинает вытекать вода. Нужно дождаться пока она стечет до уровня зареза, а затем срезать верх полностью.

Срезанная часть затем станет крышкой емкости для топлива, а нижняя часть баллона будет согревать комнату. Теперь воду из баллона можно слить полностью.

• Баллон лучше приподнять от пола, поэтому к нижней его части необходимо приварить ножки из стального уголка, они должны быть высотой около 200 ÷ 250 мм.
• Далее обрезанный баллон устанавливается на ножки, и на расстоянии в 70 ÷ 100 мм от верха сваркой вырезается круглое отверстие для дымоотвода. Отверстие должно иметь тот же диаметр, что и подготовленный для этого патрубок длиной около 400 мм.

Этот патрубок устанавливают и вваривают в вырезанное отверстие. Сварочный шов должен быть ровным и герметичным.

• Затем, к горизонтальной трубе приваривается вертикальный участок высотой в 3,5 — 4 метра с переходом на вертикаль с помощью отвода. Дымоходная труба затем выводится на улицу.
• В нижней части баллона вырезается квадратное отверстие, которое будет служить поддувалом. На него устанавливается дверца, которая поможет регулировать количество подаваемого воздуха.
• Следующим этапом нужно изготовить емкость для топлива, которая будет установлена на дно баллона. Она обычно изготавливается из куска трубы, высотой в 70 ÷ 100 мм и диаметром в 140 мм. Этот патрубок герметично заваривают снизу.
• Крышка для полученной емкости вырезается из листа металла, и в ней сразу же сверху вырезаются два отверстия:

— одно в центре диаметром в 100 — 110 мм — к нему будет привариваться труба такого же размера;

— второе – ближе к краю окружности. Его диаметр будет составлять 50 ÷ 70 мм, на нее закрепляется подвижная крышка. Через это отверстие в емкость будет добавляться топливо и регулироваться подача воздуха.

• Затем в трубе, высотой равной высоте баллона и диаметром в 100 — 110 мм, один конец заваривается круглой металлической заготовкой, по диаметру равной размеру баллона. Нижний же конец трубы вваривается в емкость для топлива. Получается конструкция, напоминающая штангу.

• Высверливается пять рядов по семь отверстий размером в 10 мм. Они должны быть распределены на 400 мм высоты нижней части трубы получившейся «штанги».
• Далее полученная конструкция устанавливается вовнутрь подготовленного баллона. Сверху крышка приваривается к его стенкам.
• Теперь можно залить в нижнюю емкость и провести испытание — этот процесс лучше проводить на улице. Если он пройдет успешно, можно заносить печь в помещение и выводить дымоход на улицу.

На первой схеме элементы печи на отработке расположены немного по-другому, и монтаж ее более сложный, но эффект от использования агрегата будет одинаков.

Еще один вариант печки на отработке из баллона — с водяным баком

Еще один вариант печи на отработке, который сможет нагреть комнату, подогреть воду, а при подключении контура стать , хорошо подойдет для использования в теплицах и инкубаторах.

Видео: Печка на отработке с дополнительным водяным контуром

Работы проводятся в той же последовательности, что и при изготовлении первой модели, но с некоторыми отступлениями, так как в этом случае, нужно сделать герметичную емкость для воды. Ее располагают в верхней части баллона, а через нее будет проходить нагреваемая труба, по принципу самовара, отдавая тепло воде, которая будет поступать в систему отопления или к точкам водоразбора .

Существуют и другие модели агрегатов, работающих на отработанном топливе, изготовленные с использованием газового баллона. Можно придумать и собственную конструкцию, зная принцип работы этой печи.

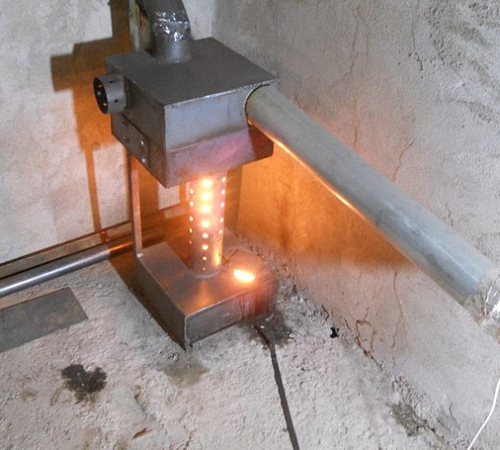

Печь на отработке, выполненная из листового металла

Более распространенной и популярной моделью агрегата на отработке является конструкция, изготовленная из металлических листов.Этому есть вполне логичное объяснение: во-первых, она компактна, во-вторых, вес ее составляет всего 25— 30 кг, а в-третьих, преимуществом является наличие своеобразной варочной плиты, которая поможет не только согреть воду, но и позволит приготовить простую пищу.

Нужно отметить, что существуют несколько типов печей, различающихся по внешнему виду, но работают они по одному принципу.

Для того, чтобы изготовить эти модели печей, необходимы те же инструменты, что и для агрегата из баллона, но материалы несколько другие:

— стальные листы, имеющие толщину четыре и шесть миллиметров;

— отрезки стальной трубы толщиной стенок 4 мм,диаметром 352 мм – длиной 60 и 100 мм, и диаметром 344 мм, длиной 115 мм.

— труба диаметром 100 мм и толщиной стенок 4 ÷ 5 мм, длиной 500 мм.

— металлический уголок 30×30, длиной 800 ÷ 900 мм;

— стальная полоса толщиной в 3 ÷ 4 мм.

Подготовив материалы и инструменты, можно приступать к следующим этапам работы.

Процесс изготовления деталей и их монтажа

Первое, что нужно сделать — это составить чертеж конструкции печи. Его можно разработать самостоятельно, а можно воспользоваться готовым вариантом, внеся свои дополнения, если это будет необходимо,

• Для емкости , куда будет заливаться отработка, с помощью болгарки отрезается кусок трубы (Ø 344), в данном случае — высотой 115 мм.

— Для ее дна из металлического листа, используя сварочный аппарат, вырезают окружность.

— Из уголка нарезаются детали ножек.

— Когда все для изготовления емкости будет готово, нужно сразу же собрать этот элемент печки с помощью электросварки.

• Далее необходимо сделать еще одну деталь — это крышка, которая покроет емкость для отработанного масла.

— Для этого используется отрезок трубы Ø 352 мм, высотой 60 мм. Для него готовится крышка. Для этого из металлического листа вырезается круг с таким же диаметром.

— В центре этой металлической крышки размечают и вырезают отверстие диаметром 100 мм – по диаметру трубы, которая будет к ней приварена позже.

— Ближе с краю нужно вырезать еще одно круглое отверстие диаметром 60 мм. Через эту горловину в емкость будет заливаться отработка, и производиться зажигание печи.

— Это отверстие закрывают подвижной крышкой. Ее также вырезают из металлического листа, устанавливают на поверхность крышки, делая подвижной – проворачивающейся на оси. Для удобства открывания и закрывания на подвижной детали приваривают небольшую ручку. Эта крышка поможет регулировать поступление воздуха вовнутрь емкости с топливом, а от этого будет зависеть интенсивность горения.

Готовая конструкция плотно надевается на ранее подготовленную емкость для отработки. Разборным этот узел делается для того, чтобы была возможность регулярной прочистки отопительного прибора.

• Далее отрезается кусок трубы диаметром в 100 мм и высотой в 360 мм. В этой трубе высверливается шесть рядов отверстий, по восемь штук в каждом, диаметром в 10 мм. Эта труба вваривается в готовую крышку нижней емкости .
• Следующим этапом изготавливается верхняя часть печки.

Для нее потребуются:

— Отрезок трубы Ø 352 мм, высотой в 100 мм;

— Две круглых заготовки из металлического листа того же диаметра;

— Металлическая пластина для внутренней перегородки, высотой в 70 см и длиной в 330 мм. Эта деталь устанавливается для того, чтобы тепло задерживалось внутри печки на более долгий срок, не уходя сразу в дымоходную трубу.

— В обоих круглых заготовках вырезаются отверстия Ø 100 мм, в которые будут ввариваться трубы — в одну из них труба, идущая снизу, с мелкими отверстиями, а в другую — дымоотводная. Отверстия вырезаются эксцентрично – их центр отстоит от центра заготовки на 110 мм

— К отрезку трубы – корпусу приваривается верхняя крышка. Сразу же после этого необходимо приварить перегородку – она максимально смещается в сторону дымохода и проваривается к самой крышке и к стенкам цилиндра.

— Теперь можно приварить нижнюю крышку. Ее отверстие должно расположиться диаметрально противоположно отверстию на верхней крышке.

— К верхней крышке приваривается патрубок дымохода, диаметром 100 мм и длиной 130 мм.

— Затем собранный узел стыкуется сваркой с вертикальной перфорированной трубой.

• Последним этапом идет установка дымоотводной трубы, и, если есть необходимость, подпорки из металлической полосы для или для самой печки.
• Все сварные соединения должны быть абсолютно герметичны.

Если нет возможности отыскать трубы большого диаметра, то верхний и нижний узел можно сделать коробчатыми, сварив их из стального листа толщиной 4 мм. Изменится немного лишь внешний вид печки, но на принцип ее конструкции и работы это ничуть не повлияет.

Существуют и другие Они могут отличаться своим внешним видом, расположением нагревающих поверхностей, способами подачи топлива и объемами емкостей для него, но принцип работы агрегатов остается единым.

Меры безопасности при эксплуатации печей на отработке

При использовании печки, использующих в качестве топлива отработку, необходимо соблюдать определенные меры безопасности, так как пламя у них достаточно открыто.

• Установка агрегата должна производиться на негорючую поверхность. Стены вокруг печи также должны быть отделаны жаростойким материалом.
• Нельзя устанавливать отопительный прибор такой конструкции на сквозняке, так как он может перекинуть огонь на горючие предметы.
• Категорически запрещено располагать рядом с печью легковоспламеняющиеся предметы.
• Для топки необходимо использовать только очищенное от примесей отработанное масло.
• Нельзя доливать топливо в процессе интенсивного горения.
• Емкость при зажигании печи должна быть заполнена отработкой на две трети. Сверху масла добавляют немного растворителя или бензина, чтобы началось горение, нагрелось масло и пошло испарение.
• Поджигают печку с помощью фитиля или свернутой в длинную трубку бумаги, направляя огонь в отверстие для заливки топлива.

Видео: инструкция по эксплуатации печки на масляной отработке

Имея навыки работы со сварочным аппаратом и другими необходимыми инструментами, при желании и наличии материалов, изготовить такую печку не составит труда. В случае необходимости проведения работ в холодное время года в гараже или мастерской всегда будет возможность согреться около огня. Весной, когда погода еще неустойчива, а рассада в теплицы уже высажена, печка на дешевом топливе поможет поддержать нужную температуру в помещении. Можно найти применение этому отопительному агрегату и при других обстоятельствах, когда нужно быстро обогреть техническое или хозяйственное помещение. Поэтому, если таковое есть в наличии, то просто необходимо иметь в хозяйстве подобный обогревательный прибор.
