Дверные звонки предназначены для извещения хозяев жилища о приходе гостей или посетителей. Сигнализация о приходе постоянно меняется по мере развития технологий. Первые звонки имели простую механическую конструкцию, которая продолжала совершенствоваться до того времени, как электричество вошло в обиход человека.

Принцип работы простейшего электрического звонка

Самые первые звонки для дома были основаны на явлении электромагнетизма и с некоторыми изменениями существуют до сих пор. В устройство звонка входит электромагнит, который при прохождении через него тока притягивает якорь (металлическую пластинку) с закрепленным на нем молоточком, небольшим металлическом грузиком. Отклоняясь, молоточек бьет по металлической чашке, колокольчику, издавая звук.

Одновременно якорь связан с группой контактов и при отклонении размыкает их. Размыкание контактов приводит к прекращению тока через электромагнит, и якорь под действием пружины возвращается назад, вновь замыкая контакты. Такой процесс продолжается до тех пор, пока нажата кнопка звонка, замыкающая цепь питания электромагнита. Кнопка располагается снаружи помещения с таким расчетом, чтобы ее мог достать рукой посетитель.

Частота ударов молоточка дверного звонка по чашке зависит от массы грузика, жесткости возвратной пружины и расстояния от молоточка до чашки. Регулировкой этих элементов можно достичь не только желаемой частоты, но в некоторой степени громкости звучания.

В некоторых конструкциях устанавливают две металлические чашки, чтобы молоточек бил по одной из них, притягиваясь к электромагниту, а по другой, возвращаясь на место. Проводной звонок такой простой конструкции существует не одно десятилетие и отличается высокой надежностью.

Обратите внимание! В конструкции телефонных аппаратов старой конструкции с дисковыми номеронабирателями установлены полностью аналогичные звонки. Это приводило к тому, что многие любители переделывали звонки телефонов для работы в качестве дверной сигнализации. Суть переделки заключалась в адаптации электромагнита для работы с сетью переменного тока (напряжение вызова в телефонной линии составляет 80-100В).

Подобная конструкция дверного звонка работает непосредственно от сети переменного тока 220В. С одной стороны, это упрощает конструкцию и подключение, избавляя от необходимости установки блока питания, с другой, имеется опасность удара электрическим током, особенно, если кнопка звонка установлена на улице, на входной двери или калитке. Именно по этой причине сетевые звонки получили преимущественное распространение в квартирах, где попадание влаги на них маловероятно.

Интересно. Простота конструкции обуславливает такой недостаток, как невозможность установки иной мелодии.

Разновидности

Рассматривать разновидности дверных звонков можно с нескольких точек зрения. Можно выделить следующие:

• Проводные;
• Беспроводные;
• С внешним питанием;
• С автономным питанием;
• Видеозвонки.

Большинство выпускаемых современных звонков выполняется на основе электронных схем без участия механических элементов. Использование специализированных интегральных микросхем позволило ввести возможность переключения между заложенными в память ИМС мелодиями, регулировать громкость. В качестве звукоизлучающего элемента могут использоваться обычные электромагнитные динамики или пьезоизлучатели. Последним отдается предпочтение, так как они имеют очень большую надежность и неприхотливы к условиям эксплуатации.

Проводные звонки

Проводной звонок на дверь является усовершенствованным вариантом простого звонка. Он характеризуется высокой надежностью, но зависит от внешнего питания. Лишь некоторые модели предусматривают питание от батарей или аккумуляторов. Основной недостаток – необходимость прокладки проводов от кнопки к сигнальному устройству. В квартирах это не имеет решающего значения, поскольку обе составные части звонка располагаются просто по обе стороны входной двери.

В частных домах длина соединительных проводов может достигать значительной длины, поскольку обычно кнопку устанавливают на дверях частного подворья.

Беспроводные устройства

Данного недостатка лишены беспроводные звонки, у которых сигнализация о нажатии кнопки работает по радио каналу. Как работает беспроводной звонок? Для этой цели внешний блок имеет в составе миниатюрный радио передатчик с ограниченным радиусом действия, а квартирная часть звонка содержит радио приемник, настроенный на частоту излучения передатчика. Поскольку никакая информация при звонке не передается, то схемотехника приемника и передатчика очень проста.

Поскольку беспроводной звонок имеет маленькую мощность передатчика, то радиус действия составляет несколько десятков метров. Обычно этого вполне достаточно, но могут возникнуть затруднения в случае наличия экранирующего радиоволны препятствия. Таким барьером могут служить железобетонные стены квартир и металлические входные двери. Часто случается, что кнопка и звонковая часть, расположенные по обе стороны стены, перестают взаимодействовать при малейшем снижении питания, а то и не работают вовсе. Выходом здесь может служить только установка кнопочного дверного звонка.

Подача питания

По принципу организации питания подавляющее большинство моделей звонков предназначены для работы от встроенных источников питания – батареек или аккумуляторов. Отличительная особенность таких устройств – полная независимость от наличия напряжения в питающей сети. Мощность потребления звонка на батарейках ничтожна, поэтому они не часто нуждаются в замене элементов питания. Беспроводной дверной звонок может работать несколько лет без смены элементов питания.

Отрицательной чертой химических источников тока является их сильная температурная зависимость. При снижении температуры окружающего воздуха до отрицательных значений, емкость аккумуляторов падает до таких значений, что нормальное функционирование устройства становится невозможным.

Устройства, требующие подачи внешнего питания, содержат встроенный блок питания. При этом в случае пропадания напряжения сети звонок неработоспособен. Внешнее питание используют, в основном, проводные модификации, хотя и среди беспроводных встречаются такие модели. Звонковая часть таких устройств имеет на корпусе с тыльной стороны стандартные штыри, предназначенные для подключения к обыкновенной сетевой розетки питания. В таком случае для модуля звонка все равно необходим аккумулятор, со всеми его достоинствами и недостатками.

Видеозвонки

С развитием микроэлектроники появился совсем новый класс устройств, которые вместе с сигнализацией о приходе посетителей способны передавать изображение с миниатюрной видеокамеры. Данное устройство по своим потребительским характеристикам приближено к домофонам и в некоторых случаях способно их заменить.

Конструктивно видеозвонок также состоит из удаленного блока и квартирного модуля. Только в данном случае в нем реализована возможность формировать, передавать и принимать видеоизображение.

Передача картинки, особенно подвижной, требует использования большого объема данных, поэтому для проводных устройств требуется специальный кабель. Беспроводная связь между блоками может быть выполнена по нескольким вариантам:

• По сети Wi-Fi;
• При помощи GPRS протокола;
• По обычному радио каналу.

Наиболее совершенна система передачи при помощи Wi-Fi, поскольку использование сети мобильных операторов требует регулярных финансовых трат, да и качество связи не всегда бывает удовлетворительным. Использование радио канала бывает затруднительно в связи с большой сложностью приемо-передающих устройств.

Установка звонка

Любая модель дверного звонка не представляет трудностей в самостоятельной установке – не требуется никакой регулировки, за исключением выбора желаемой мелодии.

Наиболее просто установить беспроводной звонок на входную дверь. Наиболее часто такие конструкции крепятся на двойной скотч, поэтому вся работа сводится к выбору места установки. Возможно, потребуется снять заводскую защиту с установленной батарейки. Новые батареи и аккумуляторы нужно устанавливать, строго соблюдая полярность.

Важно! Хоть конструкция кнопки, по заявлениям производителей, герметична, стоит позаботиться, чтобы на блок не попадала вода. Это касается не только беспроводных звонков, но и всех остальных.

Проводной звонок требует предусмотреть прокладку соединительных проводов между кнопочной и звонковой частями. Обычно на длину проводов ограничений нет, но не следует использовать сильно тонкие, поскольку это может отрицательно сказаться на их надежности. Перед тем, как установить проводную конструкцию, следует внимательно ознакомиться с инструкцией по установке и надписями на клеммах подключения на звонке.

Когда проводной звонок устанавливается возле входной двери в квартире, то бывает возможной установка частей звонка напротив друг друга по разные стороны стены. Такой вариант наиболее прост, поскольку провода от кнопки проходят сквозь отверстие в стене непосредственно на сигнальное устройство. Дополнительно требуется прокладка проводов к распределительной коробке или к розетке питания. При ремонтных работах нужно предусмотреть штробы для прокладки проводов, в противном случае нужно использовать пластиковый кабель-канал. Перед подключением проводов к сети ее нужно обесточить, выключив автоматический выключатель питания на силовом щитке.

Важно! Если производится ремонт или установка дверного звонка старой системы с непосредственным питанием от сети переменного тока, то прокладку и крепление проводов следует производить с осторожностью. Изоляция нигде не должна нарушаться. Также важно соблюдать правильность подключения нулевого и фазного проводников установленного звонка.

Наиболее практичной конструкцией являются беспроводные квартирные звонки. Во-первых, они имеют наиболее простое подключение, во-вторых, не требуют подачи отдельного питания. Радиозвонок настолько прост в установке и регулировке, что с этим может справиться даже совершенно неподготовленный человек. Установка и настройка более сложных конструкций, таких, как видеозвонки, особенно работающих по GPRS или Wi-Fi, требуют наличия некоторого опыта и практики.

Видео

Мы с детства знакомы с кнопкой над дверью в квартиру или здание. При нажатии на нее хозяину подается звуковой сигнал — мелодичный звон колокольчика или несложная музыкальная композиция, предупреждающая о появлении гостя.

Так работает обычный электрический звонок. Его конструкцию мы и будем разбирать, не затрагивая электронные модели на мультивибраторах, микросхемах и других компонентах.

Электрический звонок существует уже два столетия, использует энергию электромагнитного поля. Его бытовые конструкции работают от тока:

1. постоянной величины;

2. с переменной синусоидальной гармоникой, обычно питаемой напряжением 220 вольт.

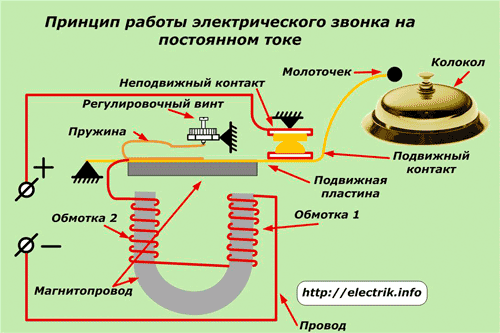

Принцип работы и устройство электрического звонка на постоянном токе

Для создания звуковых волн используются удары небольшого молоточка в виде стального шарика, расположенного на конце пружинистой пластины, который при механических колебаниях ударяет по колоколу.

Этот молоточек стационарно закреплен на подвижном якоре, способном перемещаться относительно неподвижной точки опоры. Здесь же смонтированы:

подвижная часть составного магнитопровода электромагнита;

пружина с устройством регулировки усилия возврата якоря в исходное положение, которая работает после разрыва цепи питания электрического тока;

подвижный контакт, коммутирующий подачу напряжения на катушки электромагнита.

Вокруг магнитопровода размещены две электрические катушки с обмотками, соединенными последовательно. При прохождении постоянного тока через катушки в магнитопроводе создается магнитный поток, величина которого суммируется от потоков каждого витка и во много раз превышает значения, возникающие в единичном проводе. См. - .

Магнитная сила, создаваемая магнитопроводом, может достигать больших величин и совершать значительную механическую работу. В нашем случае она используется для поворота якоря: притяжения его к стационарной части с целью совершения удара молоточком по колоколу.

Источником напряжения/тока в схеме может служить определенный гальванический элемент (батарейка или аккумулятор), либо выпрямительное устройство, запитанное от источника переменной электрической энергии.

На вышеприведенной схеме не показана кнопка с механическим самовозвратом, при нажатии на которую, в электрические цепи звонка подается ток от источника. Она приведена на картинке ниже.

При нажатии на кнопку создается замкнутая цепь для прохождения электрического тока I по проложенным проводам от «плюса источника» через замкнутую контактную группу к токопроводящей пластине якоря и через обмотки катушек на «минус источника».

В магнитопроводе наводится магнитный поток.

Он образует механическую силу F, поворачивающую якорь и притягивающий его к неподвижной части.

При этом молоточек стучит по колоколу, вызывая звон, а подвижный контакт отходит от стационарно закрепленного. В разрыве между ними проскакивает электрическая искра. Одновременно растягивается механическая пружина и возрастает ее натяжение.

После погасания искры через разомкнутую контактную группу прекращается движение электрических зарядов, пропадает ток, исчезает магнитный поток.

На якорь остается действовать только сила натяжения пружины P, под влиянием которой он возвращается в первоначальное положение. При этом, если кнопка звонка остается нажатой, то в цепи снова возникает электрический ток для нанесения повторного и следующих ударов молоточком по колоколу.

В итоге звонок будет звучать до тех пор, пока посетитель нажимает на кнопку. На практике существуют схемы, ограничивающие длительность звучания. Они основаны на врезании в цепь тока дополнительного нормально замкнутого контакта, который управляется запускаемым таймером. Но этот способ усложняет конструкцию и не всегда оправдан.

Последовательность динамики происходящих при работе процессов демонстрирует анимированная картинка.

Управлять электрическим звонком можно из разных мест. Для этого достаточно подключить параллельно контактам кнопки еще дополнительную кнопку или группу их для монтажа в разных помещениях. Таким способом в XIX веке пользовалась знать и владельцы больших домов для вызова к себе слуг.

Все электрические и магнитные характеристики катушек, проводов, контактов, кнопок и источников питания рассчитываются и подбираются на заводе в соответствии с возникающими тепловыми нагрузками и механическими усилиями для надежной работы.

Звонки на постоянном токе используются в старых телефонных аппаратах, и других устройствах.

Особое беспокойство в этой схеме составляет контактная группа. Через нее при работе постоянно проскакивает искровой разряд, который медленно, но целенаправленно разрушает металл. Это требует периодических осмотров и проведения профилактических работ.

Принцип работы и устройство электрического звонка на переменном токе

Электромагнитная энергия переменного тока изменяется по гармоничному синусоидальному закону. Магнитные и электрические поля постоянно взаимодействуют по времени, направлены встречно по отношению друг к другу.

При прохождении по катушке изменяющегося по направлению и величине тока в магнитопроводе наводится магнитный поток соответствующей формы. В случае правильно подобранной конструкции деталей подвижную часть якоря можно заставить совершать возвратные движения в две стороны под действием магнитной силы.

Во время первого колебания производится удар по колоколу, а при втором — отвод молоточка на исходную позицию для совершения последующего удара. Частота изменения тока в 50 герц будет соответствовать периодичности вырабатываемого звона.

По этому принципу создан и работает электрический звонок, показанный на фотографии.

Он изготовлен в 70-х годах по ГОСТ 7220 66, утвержденному в 1966 году, до сих пор сохранил свою работоспособность.

В его состав входят:

• катушка с обмоткой;

  магнитопровод с ударной пластиной и элементами крепления на стену;

  проводами для подключения в схему;

  винтом крепления колокола на корпусе.

Здесь отсутствует контактная группа. Это повышает надежность системы, исключает необходимость частых профилактических обслуживаний.

После откручивания винта видны все составные части электрического звонка на переменном синусоидальном токе.

Более детально их конструкцию и внешний вид можно рассмотреть на приведенных ниже картинках.

У этой конструкции используется напряжение 220 вольт. Оно присутствует на всех электрических деталях схемы, включая кнопку, что считается опасным фактором и требует контроля состояния изоляции. Подключать такой звонок в сеть кнопками, изготовленными на меньшее напряжение, опасно и недопустимо.

В современных звонках напряжение на обмотку и кнопку снижают включением в схему понижающих трансформаторов. На их первичную обмотку подается 220 вольт от квартирной сети, а на кнопку и звонок подводится пониженное напряжение.

Трансформаторная конструкция на переменном токе встречается в телефонных аппаратах, схемах сигнализации промышленных установок.

Электрический звонок широко применяется посторонними лицами при необходимости попадания в дома и на другие объекты. С их помощью удается передавать звуковой сигнал на значительные расстояния. Для формирования вызова в современных устройствах используется электронная схема, построенная либо на полупроводниковых элементах (транзисторах), либо на современных микросхемах.

Устройство и принцип действия

Устройство домашнего звонка

Звонок дверной электрический устроен предельно просто и состоит из ограниченного числа деталей. Его конструкция содержит следующие обязательные узлы и компоненты:

• вызывная кнопка, вынесенная к входной двери, обычно она крепится на косяке сбоку;
• блок формирования вызывного сигнала, расположенный внутри обслуживаемого объекта: подъезда многоквартирного дома или квартиры;
• комплект проводов, используемый для соединения этих узлов и обеспечивающий их совместную работу.

В современных моделях электронных звонков, называемых беспроводными, вместо линейных кабелей используется радиоканал, то есть вызывной сигнал передается по эфиру.

Принцип работы дверных звонков проводного типа основан на активации электромеханического механизма или электронной схемы, на которые при нажатии кнопки подается сетевое напряжение 220 Вольт. Под его воздействием внутри исполнительного устройства происходят изменения, вызывающие формирование вызывного сигнала. В первом случае срабатывает электромагнитное реле, приводящее в действие вибрирующий молоточек, периодически ударяющий по бронзовым чашечкам.

В электронных моделях после подачи напряжения и его понижения до приемлемого уровня в схеме формируется электронный сигнал, поступающий на акустический преобразователь (динамик). Для беспроводных вызывных устройств тот же процесс повторяется в точности, за исключением того, что управляющий сигнал передается по радиоканалу.

Виды звонков

По принципу формирования вызывного сигнала звонок проводной может иметь следующие исполнения:

• электромеханические вызывные устройства;
• электронные звонки.

Устройства электронного типа могут иметь вынесенный на лицевую панель регулятор громкости, позволяющий изменять уровень сигнала, поступающего на встроенный динамик.

Электронный звонок

Отличия в работе электронных и электромеханических образцов проявляются в различных механизмах преобразования и подачи вызывного сигнала. Помимо этого, по способу передачи информационной посылки электронные звонки делятся на проводные устройства и их беспроводные аналоги (радиоуправляемые модели). По виду сигнала, предоставляющему пользователю информацию о вызове, они могут быть звуковыми или визуальными (под последней категорией понимаются видео-регистраторы). По месту своего размещения все существующие модели электрических вызывных устройств делятся на уличные и внутриквартирные звонки.

Анализ разновидностей звонковых механизмов и критерии выбора

Модуль для воспроизведения звучания мелодии

Звонки электромеханические дверные с ударным механизмом давно устарели и встречаются сегодня разве что у пенсионеров и в сельской местности. На смену им пришли электронные аналоги, в которых не имеется ни одного механического узла. Звонок в квартиру проводной электронного типа изготавливается в виде монтажной платы, на которой размещены элементы генераторной схемы на транзисторах, способные воспроизводить звук через динамик.

Иногда формирователь вызывного сигнала собирается на основе специализированного «музыкального» чипа, формирующего несколько мелодий. Эти звонки более предпочтительны, чем устаревшая электромеханическая модель, но в свою очередь уступают по удобству пользования радиоуправляемым аналогам. На монтаж такого изделия потребуется намного меньше времени, поскольку в этом ситуации нет необходимости в прокладке электрических проводов. Однако за все эти преимущества приходится расплачиваться высокой стоимостью беспроводных устройств.

Что важно учитывать при выборе

Выбрать хороший и надежный в работе электрический проводной звонок в квартиру удается лишь после того как взвешены все «за» и «против» рассмотренных вариантов. Если нужен недорогой и простой в эксплуатации прибор, лучше всего выбрать обычный электрический звонок с электронной схемой, формирующей несколько мелодий. В ситуации, когда возиться с проводкой нет желания или ее невозможно проложить и вместе с тем вопрос расходов не беспокоит пользователя, наиболее подходящим вариантом считается радиоуправляемое устройство.

При выборе беспроводного или проводного электрического звонка в квартиру также важно учесть место установки вызывной кнопки: на улице или в подъезде. В первом случае она должна иметь высокую степень защиты от разрушающих факторов, определяемую техническим показателем IP (чем выше – тем лучше). Он характеризует уровень ее герметичности, препятствующей проникновению внутрь пыли и влаги.

В комплект изделий, устанавливаемых внутри помещений, может входить вызывное устройство, имеющее обычное исполнение с IP 20-44, например.

Особенности монтажа

Индикаторная отвертка

Порядок установки элементов вызывного устройства зависит от его модификации и комплектации, которые рассматриваются для каждого варианта отдельно. В любом случае перед началом работ потребуется подготовить следующий инструмент:

• индикаторную отвертку;
• отвертку обыкновенную;
• бокорезы – необходимы для откусывания проводника нужной длины.

Из материалов нужно подготовить миниатюрные переходные колодки со шлицами под отвертку и два куска проводки необходимой длины.

Монтаж проводного устройства

Установка корпуса дверного электрозвонка Zamel bim Bam

Звонки на дверь проводного типа устанавливаются по месту своей работы в следующей последовательности:

1. Нужно обесточить квартиру, выключив вводный автомат.
2. Берется коробка с электронной схемой, от которой выводятся наружу два белых проводника, и навешивается на ввернутые в стенку шурупы.
3. Необходимо один конец провода посредством миниатюрной переходной колодки соединить с жилой коричневого цвета, подведенной от фазной клеммы вводного щита или распредкоробки.
4. Второй конец с помощью такой же колодки соединяется с длинным отрезком провода, проложенного вдоль стены до вызывной кнопки, и подсоединяется к одной из ее клемм.
5. После этого от второго кнопочного контакта такой же проводник прокладывается рядом с первым до нулевой клеммы распредкоробки или щита.

На завершающем этапе работ останется включить вводный автомат и проверить звонок на работоспособность

При проверке цепочки прохождения сигнала нужно действовать осторожно, постоянно помня о том, что при ненажатой кнопке одна из ее клемм оказывается под напряжением 220 Вольт. Проверить его отсутствие или наличие можно с помощью приготовленной ранее индикаторной отвертки.

Беспроводное устройство

Беспроводной звонок с двумя кнопками

В случае беспроводного устройства операции по его монтажу выглядят так:

1. На выбранном месте в квартире на стене крепится коробка с приемником, работающим от установленной в него ранее батарейки.
2. На косяке входной двери фиксируется оформленный в виде панельки с кнопкой передатчик сигнала, также нуждающийся во встроенном элементе питания.
3. Для тестирования устройства вызова следует нажать на кнопку звонка и прослушать звуковой сигнал.
4. При наличии регулировки громкости нужно убедиться в том, что она работает исправно.

Если приемное устройство питается от электросети, следует подсоединить его выводы согласно цветной маркировке: красную или коричневую жилу – к фазному контакту в распредкоробке, а синюю – к нулевой клемме.

Если приемник по какой-то причине не функционирует, нужно еще раз переставить батарейки на случай, если в месте их подсоединения оказался плохой контакт.

Выключать электричество при подключении батарейного беспроводного звонка не требуется, поскольку оно не используется.

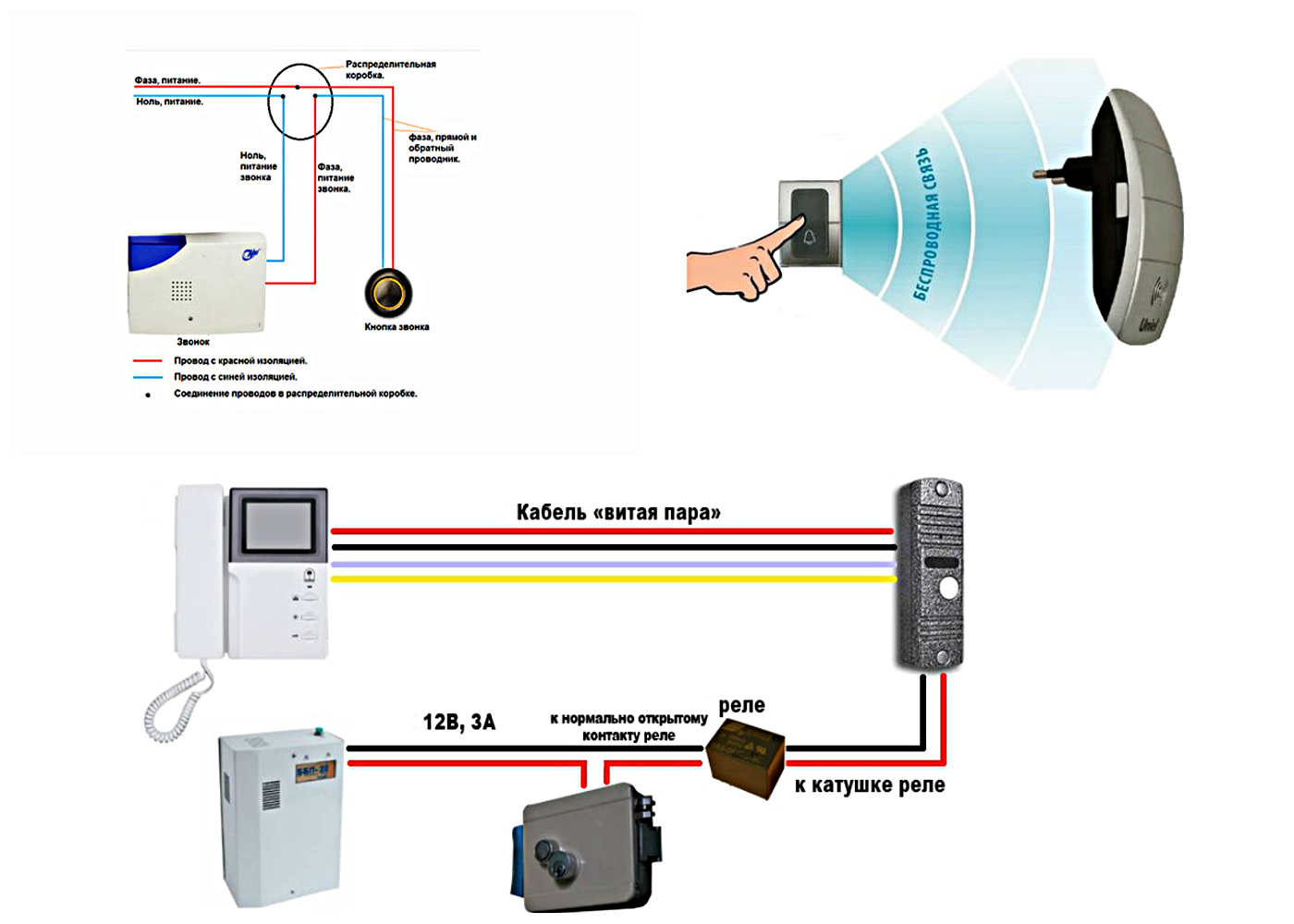

Схема подключения дверного звонка

В одном из вариантов подключения дверного звонка предусматривается использование двух кнопок, расположенных на некотором удалении одна от другой. Обычно это делается в частных домах, где вход в жилище по ряду причин находится в разных местах. Звонок квартирный электрический проводной с двумя кнопками монтируется по более сложной схеме. Чтобы при нажатии каждой из них срабатывало одно и тоже исполнительное устройство, вызывные цепи соединяются в параллель.

Существуют схемы звонков, в которых на панели исполнительного устройства предусмотрена лампочка подсветки, дублирующая вызов для людей с плохим слухом. Чтобы снизить опасность поражения электрическим током, в современные электронные модели встраивается трансформатор, к которому подводится 220 Вольт. С его выхода безопасное напряжение (12-36 Вольт) поступает в линию питания вызывной кнопки.

• проводники монтируются по возможности скрытно, что исключает возможность случайного повреждения изоляции и поражение человека напряжением 220 Вольт;
• корпус звонка с регулировкой вызова крепится на стенке на уровне глаз;
• при выборе места для него учитываются особенности конкретного объекта, включая наличие поблизости распределительного щита.

При выборе беспроводного звонка важно помнить о постоянном контроле состояния батареек, которые со временем разряжаются.
