Если частный дом используется для круглогодичного проживания, его необходимо дополнительно утеплять. Это помогает снижать расходы на отопление и создавать благоприятный микроклимат в холодное время года. Многих владельцев малоэтажной недвижимости в первую очередь интересует вопрос, как сделать в частном доме теплый пол и минимизировать потери тепла? В данной статье опишем самое простое решение – монтаж системы водяного теплого пола, расскажем о достоинствах и недостатках технологии, особенностях укладки трубопровода.

Почему система теплого пола стала столь популярной? Владельцы частных домов получили отличную альтернативу радиаторам, которые не так эффективно справляются с поставленными задачами. Они не могут равномерно прогревать помещение, поэтому у противоположной от батареи стены температура намного ниже, чем у той, на которой закреплен источник обогрева. Разница между температурой у пола и потолка огромная - нагретый воздух поднимается вверх, и именно там концентрируется основное тепло. Пол остается холодным, поэтому возникает ощущение неприятного дискомфорта.

Решить данную проблему помогают водяные теплые полы в частном доме, предоставляющие ряд дополнительных преимуществ. Вот список их основных положительных качеств.

Явные достоинства

Первое и самое главное преимущество водяной системы теплого пола – равномерный обогрев помещения.

• Используя ее в качестве дополнительного или основного источника тепла, можно значительно сэкономить на отоплении дома.
• Система помогает полностью отказаться от использования громоздких радиаторов, которые очень плохо вписываются в концепцию современных интерьеров.
• Такой вид обогрева не сушит воздух в помещении, не сжигает кислород.
• При работе системы не возникает большой разницы температур между холодным и прогретым воздухом, поэтому исключены процессы завихрения. А это значит, что потоки воздуха не будут поднимать пыль с пола, создавая трудности для аллергиков и людей, страдающих легочными заболеваниями.
• Наличие термостата позволяет регулировать и самостоятельно контролировать режимы обогрева.
• В отличие от электрических систем теплого пола водяная не создает электромагнитного излучения. Ее несложно установить самостоятельно, не прибегая к дорогостоящей помощи профессиональных мастеров.

Существующие недостатки

Перед установкой водяной системы специалисты рекомендуют познакомиться с недостатками, которыми она обладает. Подобные знания помогут избежать самых распространенных ошибок:

• Во-первых, процесс сборки теплого пола – очень трудоемкий и длительный комплекс мероприятий, требующий высоких первоначальных затрат.
• Во-вторых, для ее монтажа необходима заливка полов бетоном. Трубопровод, по которому будет принудительно курсировать теплоноситель, необходимо утапливать в цементно-песчаной стяжке. В случае его выхода из строя трудно будет выполнить ремонт отдельных участков. Придется отключать систему, полностью демонтировать напольное покрытие и долбить бетонную стяжку. А это очень непросто.

Бесспорно, достоинств у системы намного больше, чем недостатков. Сегодня появились новые технологии, помогающие обойти их стороной.

Обратите внимание! Если правильно выполнить сборку системы, то водяные теплые полы помогут на многие годы забыть о дискомфорте в доме, связанном с некачественным отоплением.

Особенности монтажа

Как сделать пол теплым.

Собрать систему водяного теплого пола можно двумя способами:

1. Выполнить цементно-песчаную стяжку (если есть необходимость уложить магистраль на бетонное основание).
2. Использовать специальную настильную систему (если основание пола деревянное).
3. При монтаже труб с помощью бетонной стяжки схема установки такова:
4. Бетонное основание очищается от строительного мусора и пыли. Тщательно исследуется на предмет выявления дефектов. Трещины и выбоины заполняются густым цементно-песчаным раствором.
5. На пол расстилается гидроизоляция. В качестве нее может быть применена полиэтиленовая пленка. Она укладывается внахлест, а швы скрепляются строительным скотчем.
6. По всему периметру помещения по стенам крепится демпферная лента. Она минимизирует последствия расширения стяжки при высыхании.
7. Чтобы тепло, вырабатываемое системой, не уходило вниз, на пленку укладывается утеплитель, одна сторона которого имеет фольгированный слой. Теплоизоляционный материал располагается этой стороной вверх. Лучше для этих целей использовать жесткий материал, который укладывается плотно встык, а возможные щели между отдельными элементами заполняются монтажной пеной. Сверху на утеплителе располагается арматурная сетка. На нее крепится трубопровод согласно составленной схеме.
8. Магистраль подключается к распределительному коллектору. Выполняется опрессовка системы, и она проверяется на предмет обнаружения протечек.
9. Если система работает нормально, производится заливка пола бетоном своими руками. Бетонная стяжка выровняет поверхность и подготовит ее к укладке финишного напольного покрытия. Главное на этом этапе - соблюсти все тонкости технологии и правильно приготовить раствор. Поэтому остановимся на данном моменте более подробно.

Бетонная стяжка

Толщина стяжки водяного тёплого пола

Чтобы поверхность пола получилась ровной, необходимо заранее узнать, как сделать бетонный пол в частном доме. Детально изучить особенности данной технологии поможет видео, размещенное на нашем сайте. Из видеоурока станет понятно, как выставлять маячки, как их можно прикреплять прямо к арматурной сетке, как залить бетонный пол, готовя самостоятельно раствор. Поэтому не будем подробно останавливаться на данном вопросе, а опишем, как правильно сушить бетонную стяжку.

В качестве раствора для заливки используется цемент и песок - два ингредиента, размешанных с водой, позволяют получить особую смесь, которая очень долго набирает свою крепость. Бетонная стяжка окончательно окрепнет только через три недели после заливки. Чтобы она не треснула, стяжку нужно правильно высушить:

1. На второй день после заливки бетонную стяжку хорошенько поливают водой и закрывают полиэтиленовой пленкой. Сверху можно уложить слой древесных опилок или песка, которые каждые два дня тоже нужно будет поливать водой.
2. Открывать пленку можно только по истечении двухнедельного срока. В последнюю треть времени стяжка сохнет открытой, но ее опять каждые два дня поливают водой.
3. Включать систему теплого пола можно только через месяц после заливки бетона. Увеличивают температуру обогрева постепенно.

Теперь вы знаете, как залить пол в доме, как правильно высушить стяжку. Заключительный этап – выбор и укладка напольного покрытия. Для финишной отделки необходимо выбирать материалы, имеющие минимальный коэффициент теплоотдачи. Оптимальный выбор – керамическая плитка. Однако сегодня можно использовать также ламинат, линолеум и ковролин.

Обобщение по теме

Сегодня система водяного теплого пола активно используется для обогрева частных домов. Собрать ее самостоятельно просто, если подробно изучить алгоритм существующей технологии. В данной статье был описан только один способ укладки – монтаж системы в бетонной стяжке. О том, как уложить теплый пол на деревянном основании, будет рассказано в следующем материале.

Семен Князев

Обустройство теплого пола позволяет неплохо сэкономить на отоплении. Кроме того, он отлично заменяет все отопительные приборы, при этом освобождая полезную площадь помещения. О технологии устройства теплого пола водяного и о том, как сделать водяной теплый пол рассмотрим далее.

Теплый водяной пол в частном доме - принцип работы

Водяной пол представляет собой новую самостоятельную систему обогрева, которая в некотором роде заменяет радиаторы и конвекторы. Эта система состоит из вмонтированных трубопроводов, внутри которых находится горячая вода. Они укладываются на основание, выполненное из бетона или дерева, а сверху покрываются с помощью напольного отделочного материала.

Трубы, из которых состоят системы являются полимерными, именно по ним осуществляется циркуляция горячей жидкости, чаще всего воды. Ее подача осуществляется с помощью централизованного отопления или котельной системы. Теплый воздух начинается греться в подпольном пространстве и постепенно поднимается вверх комнаты. Таким образом, тепло распределяется по всему помещению. Нижняя часть комнаты является более прогретой, нежели верхняя, поэтому в помещении находиться очень комфортно.

Сфера использования теплого водяного пола распространяется на частные дома, так как в многоэтажных зданиях, существует риск затопления соседей горячей водой, в связи с поломкой системы.

Система теплого водяного пола состоит из трубопровода и узла смешивания теплового носителя. Для трубопровода следует отдавать предпочтение трубам, имеющим высокий уровень теплопроводности, кроме того, они должны отличаться гибкостью и иметь небольшое сопротивление. Для заливки трубопровода используется цементная стяжка - в систему узла смешивания теплового носителя входит насос, термостатический смеситель и коллектор.

Водяной теплый пол: преимущества и недостатки

Если сравнивать обустройство теплого пола с использованием другого рода обогревателей, то первый вариант имеет такие преимущества:

1. Снижение затрат на отопление.

При обустройстве теплого водяного пола, денежные расходы на использование электроэнергии снижаются на 25-30 %. Если площадь помещения достаточно большая, а потолки слишком высокие, то теплый водяной пол - самый оптимальный вариант. Так как в таком случае, он помогает сэкономить на 50%.

2. Комфортные условия проживания.

Помещение, с теплым водяным полом прогревается равномерно, таким образом, создаются оптимальные и комфортные условия для жизни людей. При использовании радиаторов, теплый воздух, который от них исходит, сразу же поднимается наверх, таким образом, нижняя часть помещения, остается непрогретой. На полу с водяным полом, не приходится ходить обутым, а дети могут спокойно играть на нем, не переохлаждаясь.

3. Высокий уровень безопасности.

Теплоноситель находится под отделкой пола, таким образом, риск обжечься об него или травмироваться исключается.

4. Привлекательность внешнего вида комнаты.

Теплый водяной пол скрывается в подпольном пространстве, поэтому все трубы и другие элементы системы остаются невидимыми.

5. Удачная совместимость.

Водяной теплый пол хорошо совмещается с большинством отделочных материалов, в виде плитки, линолеума, ламината.

6. Доступная стоимость.

Установка всей системы требует небольших денежных вложений, по сравнению с полученным результатом.

7. Различные варианты подключения.

Возможен вариант подключения теплого водяного пола к автономной или централизованной системе отопления.

8. Независимость от электроснабжения.

Данное преимущество, позволяет теплому полу обогревать дом, даже в то время, когда по каким-то причинам отключили свет.

Среди недостатков использования водяного теплого пола дома выделим:

• время и трудовые затраты на монтаж оборудования и всей системы достаточно высокие, так как на поверхности располагается несколько различных материалов, укладываемых слоями;
• при появлении неисправностей в виде протечек, следует демонтировать все напольное покрытие для их устранения;
• необходимость в дополнительных источниках отопления, так как исключительно теплый пол не способен справиться с отапливанием помещения.

Теплые полы водяные монтажные схемы и разновидности

В зависимости от главного материала различают три основных вида установки теплого пола:

• бетон;
• полистирол;
• дерево.

Первый вариант является самым популярным, так как отличается наивысшей надежностью. Для того, чтобы обустроить распределительный слой в бетонном варианте сооружения теплого пола используется цементно-песчаный раствор.

На заранее выровненной поверхности производится укладка слоя гидроизоляции, а затем теплоизоляции, Далее укладывают и фиксируют трубы. Чтобы обустроить теплым полом большие по площади помещения, следует позаботиться об укладке армирующей сетки.

При обустройстве небольшой комнаты, для фиксации труб используются пластиковые скобы, крепежные платки или дюбель-крюки.

Ранее установленная система заливается с помощью раствора цемента, песка и специальных пластификаторов, помогающих укрепить стяжку и защитить ее от воздействия высокой температуры.

В таком случае, наилучшими вариантами отделки является использование плитки, декоративного камня или ламинированной паркетной доски.

Второй вариант - обустройство системы из полистирола. Данный вариант представляет упрощенный монтаж системы теплого пола, при проведении которого используются плиты из полистирола. Плиты прессуются в специальной форме, они имеют вид выпуклого круга, внутри которого устанавливаются трубы. Для создания монолитного основания имеются замочные участки, которые объединяются между собой. При осуществлении монтажа данной системы отопления не требуется использовать дополнительные крепежи для фиксации труб. После установки трубопровода, производится монтаж металлических теплораспределительных пластин, далее на пол укладывают чистовой отделочный материал.

Третий вариант - система теплого пола, сооруженная на деревянной основе. Данная система подразумевает использование обрезной доски, фанеры или других материалов на основе дерева, в качестве покрытия под установки системы.

Из деревянных плит сооружают небольшие полосы, длина каждой не более 18 см. Они укладываются на пол, выполненный из дерева. В промежутки между полосками монтируют трубопровод, а далее с помощью шурупов фиксируются теплораспределители. После монтажа труб, поверхность пола покрывается с помощью полиэтиленовой пленки, далее устанавливается пол из гипсоволокнистых листов, которые распределяют температуру в подпольном пространстве. Именно на них крепится основная отделка.

Чтобы обеспечить качественное распределение теплоносителя по всей системе, рекомендуется использовать коллектор. Именно к нему подсоединяется выходящая и исходящая трубы.

Рассматривая вопрос о том, как сделать водяной теплый пол в доме, следует ознакомиться со схемами укладки системы трубопровода, их бывает несколько:

• трубы укладывают в виде змейки;
• улитки;
• комбинации разных способов.

Укладка трубы в виде змейки подразумевает установку труб параллельно друг к другу.

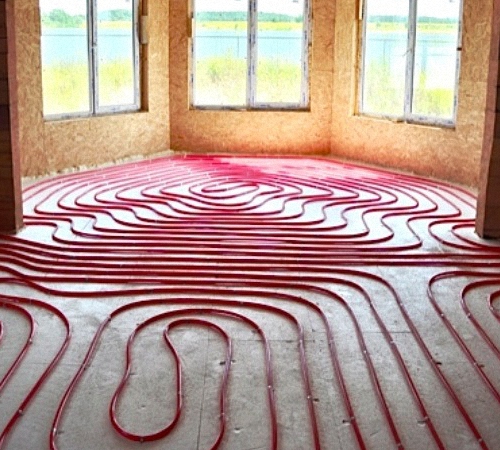

Согласно схеме улитка трубы располагаются сначала по периметру помещения, с постепенным сужением к центру. Последний вариант предполагает комбинацию двух этих способов.

Расчет теплого водяного пола: особенности процесса

На процедуру проведения расчета для обустройства теплого пола на водяной основе следует учесть некоторые моменты, а именно:

• использование пола в качестве основного или дополнительного варианта отопления;
• тип здания;
• дальнейший вид отделки;
• общая площадь и назначение помещения;
• теплопотери и их значение.

Чтобы определить последний фактор, а именно теплопотери, следует учесть такие нюансы:

• тип материалов, из которых возведен дом;
• тип окон: стандартные, одинарные или двойные стеклопакеты;
• количество окон и дверей;
• климатические особенности региона;
• присутствие дополнительных обогревательных приборов.

Каждый тип помещения имеет определенную температуру, до которой должен нагреваться пол, а именно:

• в жилой зоне она составляет 29 градусов;
• в зоне с высоким обогревом - 35 градусов;
• с повышенной влажностью 32 градуса;
• при отделке с помощью паркета - 26.

Учтите, что перед обустройством теплого пола, следует заранее предусмотреть тип покрытия, которое будет выступать в роли отделки.

Установка водяного теплого пола: коллектор и его особенности

Коллекторный шкаф является местом расположения такого устройства как коллектор. Для установки данного шкафа потребуется место, величиной примерно в 500х500 или 400х600 мм.

Кроме того, некоторые владельцы теплого пола предполагают вмонтировать шкаф прямо в стену, а другие оставляют его в навесном положении.

После монтажа шкафа, в котором находится коллектор, производится монтаж подающей и возвратной труб, по которым протекает горячая и холодная вода. Коллектор, который отвечает за раздачу горячей воды соединяется с подающей трубой, а возвратная труба соединяется с коллектором, который стыкует конечные участки труб.

На участке соединения водопроводных труб с коллектором производят установку запорного крана, который позволит осуществить ремонт всей системы, при такой необходимости. На другой стороне коллектора требуется наличие сливного крана.

Чтобы качественно и быстро осуществлять регулировку температуры в помещении, следует позаботиться о наличии смесителя и регулирующих винтелей. Существуют специальные типы коллекторов, в составе которых присутствуют все необходимые для регулировки и работы детали, но их стоимость гораздо выше, нежели у обычных коллекторов.

Укладка теплого водяного пола на бетонное основание

Процедура укладки теплого пода на бетонную основу предполагает выполнение таких процессов:

1. Проведение очистки и выравнивания основания.

Для начала, с поверхности удаляется грязь, пыль и любой мусор. Далее она проверяется на отсутствие перепадов и на ровность. Если величина перепада не более 10 мм, то приступайте к следующему этапу выполнения работ. При наличии более серьезных перепадов, сначала производится выравнивание поверхности. Для этой цели следует предусмотреть обустройство наливного чернового пола.

2. Обеспечение гидроизоляции.

С помощью этого этапа предотвращается попадание и контакт влаги с теплым полом.

3. Установка кромочной изоляции.

Использование демпферной ленты, установленной по периметру помещения, поможет осуществить этот процесс.

4. Монтаж пароизоляционных материалов.

Для того, чтобы сэкономить на материалах, вместо отдельной гидроизоляции и пароизоляции используют гидроизоляционную мембрану, одна сторона которой отличается водонепроницаемой пленкой, а вторая с легкостью пропускает пар.

5. Укрепление.

Для этих целей подойдет арматурная сетка, сечение которой составляет около 150-200 мм. Именно такой материал обеспечит легкость укладывания системы трубопровода. Возможен вариант установки арматуры перед укладкой труб или после выполнения данного процесса. Лучше отдать предпочтение второму варианту, так как с помощью арматуры удастся равномерно распределить всю нагрузку на пол.

6. Монтаж водяного теплого пола.

Вначале осуществляется подсоединение трубы к коллектору. Если теплый пол используется в качестве единственного обогревательного элемента, то его монтаж осуществляется с интервалом в 150-200 мм. В противном случае, разрешается укладывать трубы с шагом максимум в 300 мм. Труба соединяется с сеткой с помощью специальных клипс. Не фиксируйте клипсы слишком жестко, так как существует риск их повреждения во время нагрева системы.

7. Работоспособность системы и ее проверка.

Теплые полы водяные монтажные, после их установки требуют обязательной проверки на исправность. Для этого, система включается на определенное время, к примеру на три часа. Во время этого процесса система должна прогреться, а вода - равномерно распределиться по поверхности.

8. Процедура заливки.

Стяжка должна превышать систему трубопровода на 20-30 мм, тип стяжки должен быть мокрым.

По истечению высыхания стяжки, примерно через месяц, установите звукоизоляционные материалы и проведите чистовую отделку. Запрещается включать теплый пол до того момента, пока стяжка полностью не высохнет, так как существует риск ее растрескивания. На этом теплый пол водяной своими руками считается готовым к эксплуатации.

Водяной теплый пол видео:

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

№2 - определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Вопрос организации отопления является важнейшим для всех, строящих свой дом. Конечно, если исключить жителей тропиков, где проблема диаметрально противоположная. По подсчетам, водяной пол может сэкономить до 20% расходов на отопление. Но только если всё правильно сделать!

С чего начать процесс устройства теплого пола?

Конечно же, с расчетов! И очень детальных – неправильный выбор шага укладки или диаметра трубы приведет к вечно холодным комнатам или полосам тепла на полу. А учитывая, что система буквально «вмуровывается», стоимость переделки превысит устройство нового теплого пола.

Как правильно рассчитать теплый пол?

Вручную это сделать довольно сложно, поэтому лучше воспользоваться одной из специальных программ, например Valtec. Это многофункциональная программа, предназначенная для расчета отопления, водоснабжения и гидравлики.

• точные данные о помещениях – площадь пола и стен, размер дверных и оконных проемов;
• материалы стен, пола и даже потолка;
• расположение мебели, которая не будет передвигаться – шкафы-купе, кухонные гарнитуры, душевые кабины и т.д.;
• желаемая температура в помещениях;
• наличие и толщина коврового покрытия.

Преимущество использования программ – простота расчетов. Просто вводя нужную информацию в соответствующие ячейки, на выходе можно получить расчет:

• теплопотерь в каждом помещении;
• тепловой нагрузки – теплового притока, который будет давать теплый пол в каждом помещении;
• гидравлического сопротивления всей системы в частном доме;
• количества всех требуемых для теплого пола материалов.

Что нужно знать для организации теплого пола?

Прежде, чем приступать к покупке материалов, нужно учесть все нюансы. Во-первых, это диаметр труб. Не нужно брать слишком большой, 16 мм будет достаточно. Труба такого диаметра позволяет сделать шаг в минимальные 10 см без залома на изгибе при укладке змейкой. Но максимальная длина трубы не может превышать 90 м.

Во-вторых, это шаг укладки труб – в идеале он должен находиться в пределах 10-20 см, и обязательно быть кратным 5. Возле наружных стен и окон шаг меньше, а возле внутренних – больше.

Под тяжелой мебелью, плотно прилегающей к полу и установленной у внутренних стен, можно начинать укладывать петли на расстоянии 1 м от стен. Также не стоит прокладывать трубы под напольным унитазом – при сверлении отверстий под крепежи можно повредить систему пола.

В-третьих, это длина труб. Она должна быть одинаковой для всех контуров, подключенных к одному коллектору. Конечно, на практике этого добиться нереально, поэтому нужно сократить разницу максимум до 10 м. Так, в больших помещениях придется укладывать по два контура, в маленьких – уменьшать шаг укладки. При этом не рекомендуется подключать к одному коллектору больше 9 контуров длиной 90 м – лучше разбить их на два устройства.

От него не могут отходить трубы вверх, поэтому на втором этаже придется ставить еще один коллектор. Если же коллектор стоит на наружной стене, отходящие трубы обязательно утепляются.

Укладка теплого пола в бетонной стяжке

1. Монтируется коллекторный шкаф и сам коллектор, к которому будут присоединяться трубы. При необходимости сверлятся отверстия для вывода труб.
2. По всему периметру, а также между контурами, если они находятся в пределах одной комнаты, к стенам клеится демпферная лента. Она компенсирует тепловое расширение пола и служит изоляцией холодной стены. Ширина должна быть 15 см или больше – в зависимости от толщины «пирога» теплого пола.



3. На бетонное основание укладывается утеплитель. Для первого или цокольного этажа без отапливаемого подвала он должен быть толщиной от 5 см, на остальных этажах – от 3 см. Утеплять бетонную плиту второго этажа необходимо для того, чтобы снизить расход тепла на прогрев этой самой плиты. Всё равно теплых воздух поднимается вверх и потолок обогревать нижние комнаты не будет.



4. На утеплитель настилается гидроизоляция и укладывается арматурная сетка.

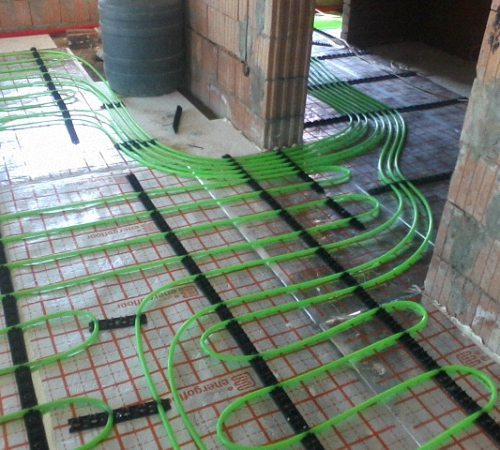

5. Теперь можно начинать укладку труб – от внешней стены к внутренней, если выбран способ «змейкой», или от стен к центру, если трубы кладутся «улиткой».
6. Витки можно закреплять или специальными крепежами, или обычной пластиковой строительной стяжкой к арматуре. В последнем случае её нельзя затягивать туго!



7. После подключения всех контуров делается пробный запуск системы отопления – она должна проработать на максимальном давлении и рабочей температуре 24 часа.
8. Если нет протечек и других неисправностей, заливается стяжка. Под плитку её можно делать толще – до 5 см, а под ламинат, плохо аккумулирующий и проводящий тепло, не стоит делать её больше 2 см. В этом случае стяжку армируют вторым слоем сетки, уложенной поверх труб.



9. Важно не забывать ежедневно поливать бетон, ведь он набирает твердость при контакте с водой. Напольное покрытие стелют через 28 дней, после полного застывания стяжки.

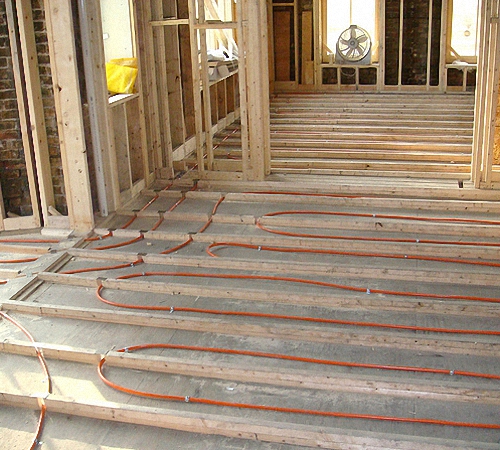

Если же дом деревянный или каркасный, а несущие перекрытия не рассчитаны на вес бетонной стяжки, можно устроить настильный теплый пол. Его преимущество – отсутствие «мокрого» процесса, поэтому сразу же после установки системы можно наслаждаться теплом в доме.

Еще один несомненный плюс этого решения – небольшая толщина пирога и возможность укладки на старый деревянный пол. О том, как это просто сделать, доходчиво показано на видео:

Основная беда частных домов и коттеджей – холодный пол. Ведь радиаторы отапливают только часть воздуха в помещении. Нагретый воздух тут же устремляется вверх, оставляя пол почти таким же холодным.

При наличии водяного теплого пола температура в помещении распределяется более рационально. Расходы же на отопление остаются прежними или даже снижаются. Такие системы можно устанавливать как во всем доме, так и только в ванной, детской, гостиной и пр.

Основные способы монтажа

Водонагревательные трубы теплых полов могут закрепляться:

С помощью заливки бетонной стяжкой;

В пазах полистирольных плит;

На дощатом основании.

Последние два варианта называют «сухой» системой. Дело в том, что в строениях с деревянными перекрытиями цементно-песчаную стяжку использовать недопустимо. Ведь вес даже 1 кв. м бетона толщиной 50 мм составляет около 300 кг. Для закрепления водяных полов в постройках с перекрытиями из дерева используются листы полистирола или панели из дерева .

Теплые полы с цементно-песчаной стяжкой в районах с теплым климатом можно монтировать в качестве основной системы отопления без установки радиаторов. При температуре воды в трубах 30-50°С полы прогреваются до 22-24°С, что вполне достаточно для комфортного существования.

Цементно-песчаная стяжка

Теплоотдача же «сухих» систем, к сожалению, существенно ниже, чем в конструкциях с бетонной стяжкой. Поэтому они могут использоваться лишь в качестве дополнения к радиаторам отопления.

Укладка «сухих» полов на дощатое основание и маты из пенополистирола

Важно! В многоквартирных домах подключение водяных полов к централизованной системе категорически запрещено. Если квартира расположена на первом этаже, и из подвала поступает холод, следует использовать полы с электрическим обогревом.

Выбор труб

Для отопления пола подбираются трубы диаметром от 1,6 до 2,5 см . Использовать изделия меньшего диаметра нецелесообразно, так как циркуляция воды в слишком тонких трубах снижается. Скорость движения воды будет низкой и в случае установки слишком широких труб: вода в них остынет, не дойдя до конца контура.

При устройстве водяных полов лучше использовать гибкие трубы из «шитого» полиэтилена , степень расширения которых при нагреве меньше. Для упрочения они армируются стекловолокном. Соединение труб производится с помощью компрессионных или напрессовочных фитингов.

Такие трубы внешне напоминают обычные шланги. Они также легко гнутся, поэтому не требуют использования трубогибов, и монтировать их можно буквально в считанные минуты. К недостаткам таких изделий относится «ползучесть» – увеличение диаметра изделий без потери работоспособности до 1,5% в течение первых 10 лет эксплуатации. Кроме того, со временем они чуть набухают и становятся менее гладкими.

Трубы из «шитого» полиэтилена

Компрессионные фитинги и соединение опрессовкой труб из «шитого» полиэтилена

При монтаже может применяться и металлопластик (изделия из полиэтилена, армированные алюминием), трубы из гофрированной нержавейки или меди . Сгибают металлопластик с помощью трубогибов или вручную после предварительного нагрева на газовой горелке. Соединение в местах стыков производится фитингами без сварки .

Устройство металлопластиковой трубы и фитинговые соединения для металлопласта

Полипропилен применяется реже, так как он имеет небольшой радиус изгиба, и работать с ним сложней. Избежать стыков в таких трубах не получится, и для их соединения используют специальные сварочные насадки .

Расчет количества труб

На миллиметровке или листке в клетку чертится план помещения с дверями и окнами масштабом 1:50. На него наносится схема укладки труб, начиная от окна ближайшей к водяному стояку стенки. От стены предусматривается отступ 30 см.

Расстояние между двумя трубами зависит от их диаметра и начальной температуры комнаты: от 20 до 50 см. Если в комнате слишком холодно, то расстояние делается минимальным. Один контур (ответвление) должен охватывать не более 20 кв. м.

Способы укладки труб

Существует несколько способов укладки. Недостатком укладки «змейкой» является существенная разница между температурой воды на входе и выходе, поэтому ее применяют лишь в небольших комнатах, там, где теплопотери будут минимальными. При таком способе начало контура должно находиться у самых холодных зон у окошек и вдоль стен.

Укладка «улиткой» сложней, однако при таком способе перепад температур в помещении практически неощутим. Вначале труба прокладывается вдоль стен, а лишь затем изгибается на 90°С и продвигается внутрь контура. При этом теплая труба и труба уже остывшая чередуются друг с другом, поэтому прогрев пола происходит равномерней. Применяется и так называемый универсальный метод, при котором «улитка» и «змейка» чередуются.

Важно! Если в помещении будет находиться тяжелая мебель или техника, теплый пол под ними не прокладывается.

Измерив на чертеже длину контура, следует умножить полученную цифру на пятьдесят (масштаб эскиза). К этой цифре прибавляется еще 2 м для подключения труб к стояку. Для расчетов можно воспользоваться и следующей формулой:

Важно! Максимальная длина труб в контуре – 90 м. При увеличении этой цифры возможно падение давления, а также возникновение достаточно больших теплопотерь в конце контура. Если полученная цифра больше 70 м, желательно разделить его на две отдельных ветви. При этом разница в их длине не должна превышать 15 м.

Коллектор для теплого пола

Первым в системе теплых полов устанавливается водяной распределительный коллектор – узел, к которому пристыковываются все трубы. Его основная функция – сбор охлажденной и распределение горячей воды по отдельным участкам. К стандартному коллектору может подключаться до 12 контуров. Такие устройства обычно помещаются в закрытом шкафу. Желательно, чтобы он находился в центре стены отапливаемого помещения. Слишком близко к полу устанавливать его не рекомендуется.

Распределительные коллекторы

Температура на входе в коллектор не должна превышать 35°С, при этом поверхность теплого пола должна прогреваться до 30°С (во влажных помещениях до 33°С). Температура паркета или виниловой пленки должна быть чуть ниже: до 27°С.

Перед коллектором обычно находится запорный вентиль , с помощью которого можно отключить систему от отопления. Рядом с ним также крепятся сливной кран и воздухоотводчик . Если в системе несколько контуров с разной длиной, коллектор должен оснащаться регуляторами расхода .

Насосно-смесительный узел

Так как трубы в такой системе должны прогреваться меньше, чем радиаторы отопления, в отопительной системе предусматривается насосно-смесительный узел, в котором вода разбавляется до необходимой температуры. Подключается такой узел к подающей магистрали и «обратке» (трубе, по которой остывшая вода возвращается в систему).

Насосно-смесительный узел состоит из циркулярного насоса, обеспечивающего напор воды, и клапана, регулирующего степень ее подачи. Смешение горячей и холодной воды, контроль за температурой и ее поддержание до необходимого уровня осуществляется с помощью термосмесителя.

Насосно-смесительные узлы

Порядок монтажа водяного пола

1. Система теплых полов монтируется на черновой пол . Его можно собрать из досок или фанеры. Если расстояние между лагами больше 0,5 м, лучше проложить между опорами дополнительную лагу.

2. Полы должны быть идеально ровными, так как при наличии перепадов возможно завоздушивание труб. В бетонном основании. примыкающем к грунту, необходимо заделать все щели и трещины.

3. Все деревянные поверхности (в том числе и несущие лаги) обязательно обрабатываются антисептиком.

4. Перекрытие помещения необходимо гидроизолировать . Для этого можно использовать полиэтилен толщиной от 200 мкм, который укладывается на черновом полу внахлест с заходом на стены и крепится скотчем или строительным степлером. Им же окутываются и лаги. Для изоляции можно также использовать рубероид или специальные растворы.

Гидроизоляционный слой укладывается с заходом на стены

5. Поверх гидроизоляции укладывается утеплитель . При монтаже системы непосредственно на грунт или над холодным подвальным помещением используется маты из экструдированного пенополистирола толщиной от 60 мм или слой керамзита от 10 см. В качестве теплоизолирующего материала можно также использовать пенопласт, минвату или базальтовые плиты.

Теплоизоляция пола

6. Более современными материалами для утепления водяных полов являются профильные теплоизоляционные плиты , в которых предусмотрены «бобышки» для укладки труб. Каждая такая плита снабжена боковым замком для сцепления с соседним листом. Для удобства резки по ее бокам расположена линейка с нанесенными делениями.

Профильные теплоизоляционные плиты для укладки труб

7. Вдоль стен и дверных коробок для компенсации подвижек стяжки из бетона устанавливается демпферная лента (полоса шириной от 120 мм) из вспененного полиэтилена. Она должна выступать над полом на 20 мм. Внизу такой ленты предусматривается «юбочка» из пленки, которой перекрывается стык, чтобы бетон при заливке стяжки не затекал вниз.

Укладка демпферной ленты

8. Крепление труб к теплоизоляционному материалу может осуществляться и с помощью якорных скоб или, в случае монтажа металлической сетки, посредством хомутов.

Крепление якорными хомутами

Крепление труб к металлической сетке

9. Поверх утеплителя прокладывается прокладка из фольги, которая будет отражать тепло.

10. При заливке труб бетонной стяжкой в цементный раствор желательно ввести пластификатор для предохранения от растрескивания. Для ее полного затвердения требуется не менее 28 суток. Укладывать чистовой пол можно только по истечении этого времени.

Бетонная стяжка

Важно! Соединение труб под бетонной стяжкой во избежание протечек не допускается. При прокладке металлопластика следует использовать только цельные бухты.

11. Если вместо бетонной стяжки используется «сухая» система из полистирола или дерева, то перед их укладкой утеплитель вновь покрывается гидроизолирующим слоем и листами фанеры или деревом. Укладка труб в таком случае производится в термораспределительные металлические пластины, снабженные пазами.

Термораспределительные пластины

Опрессовка системы

1. Для проверки системы на герметичность перед заливкой бетоном или закрытием «сухих» систем производят ее опрессовку . Во избежание будущих протечек воздухотводы в этом процессе участвовать не должны, поэтому они перекрываются. При опрессовке металлопластика первое испытание проводится в течение суток холодной водой под давлением 6 Бар. Перед заливкой бетоном эта вода не сливается.

2. Давление в трубах из «шитого» полиэтилена во время такой проверки должно быть в 2 раза больше рабочего. После его снижения до нормального в течение 30 минут давление вновь поднимают, и так повторяют 3 раза. После этого система оставляется на сутки. За это время оно должно упасть меньше, чем на 1,5 Бара.

3. Далее проводится вторая проверка горячей водой. Трубы при этом необходимо прогреть до 80-85°С. При обнаружении слабых звеньев в креплении фитинги подтягиваются. При прогревании происходит и снятие напряжения, которое возникло в процессе укладки труб. Заливка бетоном производится после остывания труб без снижения в них давления.

Видео: Водяной теплый пол в доме
