Многих электриков интересует один очень популярный вопрос – как автономно и бесплатно получить небольшое количество электроэнергии. Очень часто, к примеру, при выезде на природу или походе катастрофически не хватает розетки для подзарядки телефона либо включения светильника. В этом случае Вам поможет самодельный термоэлектрический модуль, собранный на базе элемента Пельтье. С помощью такого устройства можно генерировать ток, напряжением до 5 Вольт, чего вполне хватит для зарядки девайса и подключения лампы в экстренной ситуации. Далее мы расскажем, как сделать термоэлектрический генератор своими руками, предоставив простой мастер-класс в картинках и с видео примерами!

Кратко о принципе действия

Чтобы в дальнейшем Вы понимали, для чего нужны те или иные запчасти при сборке самодельного термоэлектрического генератора, сначала поговорим об устройстве элемента Пельтье и о том, как он работает. Данный модуль состоит из последовательно соединенных полупроводников – pn переходов, находящихся между керамическими пластинами, как показано на картинке ниже.

Когда через такую цепь проходит электрический ток, происходит так называемый эффект Пельтье - одна сторона модуля нагревается, а вторая – охлаждается. Для чего это нам нужно? Все очень просто, данный эффект работает и в обратном направлении: если одну сторону пластины нагреть, а второю охладить, то можно получить электроэнергию небольшого напряжения и силы тока. Огромное преимущество данного метода в том, что можно использовать любой источник тепла, будь то костер, или горячая кружка с кипятком, остывающая плита и так далее. Для охлаждения можно применять воздух или для более мощных вариантов – обыкновенную воду, которая обязательно найдется даже в условиях похода. Далее переходим к мастер-классам, которые наглядно покажут из чего и как сделать термоэлектрический генератор своими руками.

Мастер-класс по сборке

У нас есть очень подробная и в то же время простая инструкция по сборке самодельного генератора электроэнергии на базе мини-печи и элемента Пельтье. Она пригодится каждому путешественнику в походе. Для начала Вам необходимо подготовить следующие материалы:

• Непосредственно сам элемент Пельтье с параметрами: максимальный ток 10 А, напряжение 15 Вольт, размеры 40*40*3,4 мм. Маркировка – TEC 1-12710.
• Старый нерабочий блок питания от компьютера (с него нужен только металлический корпус).
• Стабилизатор напряжения, со следующими техническими характеристиками: входное напряжение 1-5 Вольт, на выходе – 5 Вольт. В данной инструкции по сборке термоэлектрического генератора используется модуль с USB выходом, что упростит и сделает безопасным процесс подзарядки современного телефона либо планшета. Эту деталь можно приобрести в магазине радиокомпонентов или в интернете.
• Радиатор. Можно взять от процессора сразу с кулером (вентилятором), как показано на фото.
• Термопаста, продается в компьютерном магазине.

Подготовив все материалы, можно переходить к изготовлению устройства своими руками. Итак, чтобы Вам было понятнее, как самому сделать генератор, предоставляем пошаговый мастер-класс с картинками и подробным объяснением:

Работает термоэлектрический генератор следующим образом: внутрь печи Вы засыпаете дрова, мелкие щепки, поджигаете их и ждете несколько минут, пока одна из сторон термоэлемента не нагреется. Параллельно можно вскипятить воду на решетке. Для подзарядки телефона нужно, чтобы разница между температурами разных сторон была около 100 о С. Если охлаждающая часть (радиатор) будет нагреваться, его нужно будет остужать – аккуратно поливать водой, поставить на него кружку с жидкостью, льдом и т.д. Лучше крепить радиатор так, чтобы его ребра были расположены вертикально, это улучшает отдачу тепла воздуху.

А вот и видео, на котором наглядно показывается, как работает самодельный электрогенератор на дровах:

Генерация электричества из огня

Также можно установить на холодную сторону устройства вентилятор от компьютера, что несколько изменит его конструкцию. Давайте рассмотрим этот вариант по подробнее:

В этом случае кулер будет затрачивать небольшую долю мощности генераторной установки, но в итоге система будет работать с более высоким КПД. Помимо телефонной зарядки модуль Пельтье можно использовать в качестве источника электроэнергии для фонарика, что не менее полезный вариант применения генератора. Еще одна особенность данной конструкции - это способность регулировать высоту над огнем. Для этого автор использует деталь от CD-ROMа (на одном из фото хорошо видно, как самому можно изготовить конструкцию).

Если сделать термоэлектрический генератор своими руками по такой методике, на выходе у Вас может быть до 8 Вольт напряжения, поэтому для подзарядки телефона, нужно подключить понижающий преобразователь, который сделает на выходе стабильные 5 В.

Допустим вы попали на необитаемый остров или застряли на даче без электричества , а батарея телефона разрядилась. Сделать спасительный звонок, который возможно спасет чью то жизнь, помогут следующие советы по добыче электроэнергии.

Никогда не знаешь когда может понадобится электричество.

Как получить электричество:

Способ 1 . Электричество из дерева.

Для практически любого простейшего способа получения электричества на халяву без подключения к уже имеющейся электрической сети , обязательно понадобятся гальванические элементы , а именно два металла, которые в паре образуют разнополярные анод и катод соответственно.

Теперь остается воткнуть в ближайшее дерево один из них, например алюминиевый стержень или железный гвоздь так, чтобы он полностью вошел через кору в сам ствол дерева, а другой элемент, например медную трубку, воткнуть в почву рядом, чтобы она вошла в землю на 15-20 см. Не удивлюсь, если между медной трубкой и алюминиевым стержнем возникнет напряжение в приблизительно 1 Вольт. Чем больше стержней вы вставите в дерево, тем лучше качество электроэнергии, добываемой таким способом (сила тока). Только не стоит увлекаться, помните что дерево такое же живое, как и вы. Стоит пользоваться данным методом только в крайнем случае! Не забудьте потом вытащить штыри из дерева и замазать смолой.

Как получить электричество: Способ 2

Электричество из фруктов?

Апельсины, лимоны, картофель и прочие плоды — всё это идеальный электролит для выработки электричества , особенно если экстремальная ситуация застала вас недалеко от экватора. , доведя напряжение вашего электричества аж до целых 2 Вольт!

Как получить электричество: Способ 3 . Электричество из соленой воды?

Если у вас есть медная проволока и фольга , стоимость получения электричества в этом случае будет равна нулю. Наполняем несколько стаканов соленой водой и соединяем их медной проволокой, от стакана к стакану. На один конец каждого провода, соединяющего стаканы, должна быть намотана алюминиевая фольга.

Как получить электричество: Способ 4 . Электричество из картошки?

У вас на даче нет электричества , но есть мешок картофеля . Из клубней картошки можно получить электричество бесплатно , все что нам понадобится, это соль, зубная паста, провода и картофелина .

Разрежьте её пополам ножом, через одну половинку проведите провода, в то время как в другой сделайте по центру углубление в форме ложки, после чего наполните её зубной пастой, смешанной с солью.

Соедините половинки картошки (к примеру зубочистками), причем провода должны контачить с зубной пастой , а их самих лучше зачистить. Все! Теперь вы можете при помощи вашего генератора электричества устраивать пытки зажигать костры от электрической искры и зажигать импровизированные лампочки с обугленными волокнами бамбука вместо нитей накаливания.

Потом на этом же костре можно приготовить оставшуюся картошку)

Какие металлы лучше всего подходят?

Вот краткая таблица ряда напряжений. Чем дальше металлы друг от друга, тем большее напряжение при всех других одинаковых условиях вы получите:

Как получить электричество: Способ 5 . Электричество из воздуха?

Однозначно построить ветряк, что кстати не так уж и сложно. Все что вам понадобится это винтообразные лопасти, вращаемые силой ветра, и генератор электричества для преобразования механической энергии в электроэнергию.

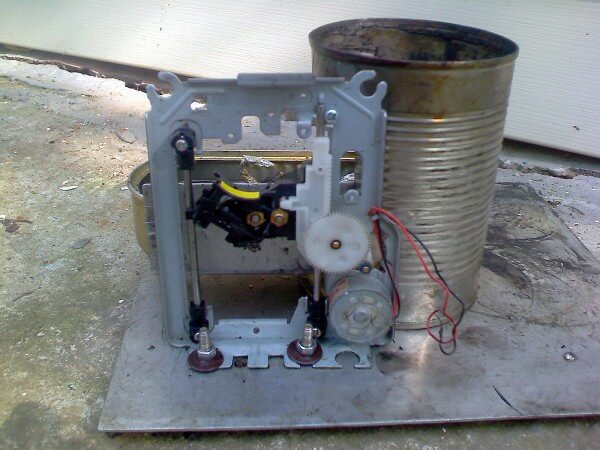

Так же вы можете получить бесплатного электричества с любого моторчика!

*Как сделать аккумулятор?

Свинец и серная кислота уже не один десяток лет зарекомендовали себя как универсальный генератор электричества с превосходным качеством электроэнергии, использующийся повсеместно, например в машинных аккумуляторах.

Для этого нам понадобятся оба компонента, соединить которые нужно в керамической посуде (найти в экстремальных условиях глину и обжечь её не должно составить для вас труда).

Сила водяного потока для выработки электроэнергии верой и правдой служит человечеству вот уже более 100 лет. Но что первое может придти на ум пользователям FORUMHOUSE когда речь заходит о гидроэнергетике? Обычно, воображение рисует циклопическое сооружение в виде гидроэлектростанции перегородившей реку.

А теперь представьте себе небольшую водяную турбину, изготовленную из современных композитных материалов, которую силами двух человек можно установить в водяной поток и мощности которой хватит на то чтобы запитать холодильник, телевизор и ноутбук. Звучит как фантастика, не правда ли? Но японские инженеры из компании Ibasei так не считают, анонсировав в прошлом году свою самую последнюю разработку - миниатюрную гидротурбину под названием Cappa.

Турбина не требует проведения земляных работ и может быть установлена в водяной поток на специальных креплениях. А при скорости потока в 2,0 м/сек, эта система может вырабатывать 250 Вт мощности.

По заявлениям представителей компании - в основе турбины используется диффузор особой формы, благодаря чему даже небольшой поток воды ускоряется, и вращает лопасти турбины, вырабатывая электрический ток.

Выработанная энергия преобразуется в электричество с помощью генератора. Затем, с помощью контроллера, постоянный ток преобразовывается в переменный, частотой в 50/60 Гц, который может быть использован в домашних условиях.

Как показали предварительные испытания ветрогенератор, с диаметром паруса в 120 см, вырабатывает электроэнергию мощностью от 400 до 600 Ватт. И в данный момент инженеры компании работают над усовершенствованием конструкции установки.

Таким образом, с помощью современных технологий существенно расширяется, что позволяет дать вашему загородному дому большую автономию и независимость от поставщиков энергоносителей.

Узнать больше об альтернативной энергии пользователи FORUMHOUSE могут из соответствующей форума. В этой раскрывается вопрос использования ветрогенератора. Применение тепловых насосов обсуждается .

А ознакомившись с этим видео вы увидите, как геотермальный насос обеспечивает теплом дом в случае отсутствия магистрального газа.

Поиски новых источников энергии постоянно ведутся в современной науке. Статическое электричество, присутствующее в воздухе, могло бы стать одним из них. В настоящее время это стало реальностью.

Известны два способа: ветряные генераторы и атмосферные поля. Не менее интересна энергия Земли. Добытое из нее «вечное» электричество помогло бы экономить обычную электроэнергию, стоимость которой увеличивается. Иногда необходимо получение даже мизерных его количеств.

Добыча из воздуха

Атмосферное электричество вполне может быть использовано. Многих привлекает возможность поставить себе на службу природную стихию во время грозы.

В атмосфере также присутствуют волны от поля планеты. Оказывается, электричество можно добыть из воздуха своими силами, не применяя сверхсложные устройства.

Некоторые способы следующие:

• грозовые батареи используют свойство электрического потенциала накапливаться;
• ветрогенератор преобразовывает в электричество силу ветра, работая долгое время;
• ионизатор (люстра Чижевского) - популярный бытовой прибор;
• генератор TPU (тороидального) электричества Стивена Марка;
• генератор Капанадзе - бестопливный энергетический источник.

Рассмотрим подробно некоторые из устройств.

Ветрогенераторы

Популярный и всеобще известный источник энергии, получаемой с помощью ветра - ветрогенератор. Подобные устройства давно применяются во многих странах.

Установка в единственном числе ограниченно обеспечивает нужды электропитания. Поэтому приходится добавлять генераторы, если нужно обеспечить энергией крупное предприятие. В Европе существуют целые поля с ветряными установками, абсолютно не наносящими вреда природе.

Стоит отметить: недостатком может считаться невозможность рассчитать заранее величины напряжения и тока. Следовательно, нельзя сказать, сколько накопится электричества, так как действие ветра не всегда предсказуемо.

Грозовые батареи

Устройство, накапливающее потенциал с использованием атмосферных разрядов, называется грозовой батареей.

Схема прибора включает лишь антенну из металла и заземление, не имея сложных преобразовывающих и накапливающих компонентов.

Между частями прибора появляется потенциал, который затем накапливается. Воздействие природной стихии не подлежит точному предварительному расчету и данная величина также непредсказуема.

Важно знать: это свойство довольно опасно при реализации схемы своими руками, так как создавшийся контур притягивает молнии с напряжением до 2000 Вольт.

Тороидальный генератор С. Марка

Устройство, изобретенное С. Марком, способно вырабатывать электричество через некоторое время после его включения.

Генератор TPU (тороидальный) может питать бытовые приборы.

Конструкция состоит из трех катушек: внутренней, внешней и управляющей. Он действует из-за появляющихся резонансных частот и магнитного вихря, способствующих образованию тока. Правильно составив схему, подобный прибор можно сделать самому.

Генератор Капанадзе

Изобретатель Капанадзе (Грузия) воспроизвел генератор свободной энергии, в основе разработки которого лежал загадочный трансформатор Н. Тесла, дающий гораздо большую выходную мощность, чем в токе контура.

Генератор Капанадзе - бестопливное устройство, являющееся примером новых технологий.

Запуск осуществляется от аккумулятора, но дальнейшая работа продолжается автономно. В корпусе осуществляется концентрация энергии, добываемая из пространства, динамики эфира. Технология запатентована и не разглашается. Это практически новая теория электричества и распространения волн, когда энергия передается от одной частицы среды к другой.

Добыча из Земли

Невзирая на то, что запас энергии Земли очень большой, добыть ее весьма трудно. Нереально это сделать своими руками, если речь идет о достаточном количестве для промышленных целей.

Но электричество из планеты, ее магнитного поля возможно получить собственными силами в небольших порциях, достаточных для зажигания фонарика на светодиодах, неполной зарядки телефона. Можно надеяться, что возможность взять эти небольшие порции не нанесет вреда земному шару.

Гальванический способ (с двумя стержнями)

Известен способ получения электричества, основанный на взаимодействии двух стержней в растворе соли (гальваника).

Между стержнями из разных металлов в электролите появляется разность потенциалов.

Такие же детали (из алюминия и меди) можно погрузить в землю на 0,5 метров, полив пространство между ними раствором соли (электролитом). Это способ получения некоторого количество бесплатного электричества.

От заземления

Другой способ позволяет собрать электроэнергию от заземления при использовании ее различными потребителями.

Например, в частном доме электроснабжение оснащено заземляющим контуром, на который при включенной нагрузке стекает какая-то часть электричества. Конкретно, переменный ток идет по проводам: «фаза» и «ноль», второй из которых заземляется и чаще всего не опасен. А удар током можно получить из фазового провода.

Примите во внимание: не стоит пробовать получить электроэнергию подобным способом в домашних условиях при недостатке знаний. Если перепутать «фазовый» провод заземления с «нулевым», с которого можно получить данную энергию, токовый удар придется по всему зданию.

Количество электричества, взятое из нулевого провода, гораздо меньше чем от солнечной батареи. (От редакции: экспериментировать с данным методом чрезвычайно опасно и категорически не рекомендуется).

Другие способы

Халявное электричество требуется и на садовом участке, в связи с чем один из умельцев утверждает: его добыча возможна, если применить наполовину мистические способы. А именно: даром его могут дать самодельные пирамиды.

Начитавшись о необычных свойствах этих конструкций, он соорудил пирамиду 3 на 3 метра и начал делать реальные испытания. То есть - пробовать доказать: невозможно получить энергию из «ничего», ограниченного пространства либо из космоса.

Возможно с юмором, но, по словам частного дачника, смонтированный из алюминиевой фольги и гелевого аккумулятора (накопителя энергии) генератор питал светильники на участке. Одним словом, из пирамиды потекла дармовая (вернее - дешевая) электрическая энергия, ток.

Далее дачник уверяет, что строительством подобных конструкций из дерева или других изоляционных материалов заинтересовалась вся деревня. Якобы, есть реальная возможность взять энергию из пирамиды на халяву.

Однако, ведутся серьезные научные изыскания в области получения малого электричества из продуктов жизнедеятельности растений, переходящих в землю.

Такие источники, дающие вечное электричество, то есть - работающие с восполнением энергии, используют в системах контроля за влажность. Судя по тому, что эксперименты проводятся на горшечных растениях, подобные приборы можно делать и испытывать самостоятельно.

Из глубин Земли успешно идет добыча тепла станциями геотермальной энергии в Калифорнии, Исландии. Недра, вулканы используются для выработки сотен МВт электроэнергии также, как это делается посредством солнца и ветра.

На практике своими руками жители районов с вулканической деятельностью могут самостоятельно сделать, например, геотермальный насос для отопления. А тепло известными способами можно превратить в электричество.

Множество ученых и изобретателей ищут путь к энергетической независимости, будь то свет, тепло, атмосферные явления или холодный фотосинтез. При повышающихся ценах на электроэнергию это вполне уместно. Некоторые способы давно стали реальностью и помогают получать энергию даже в значительных масштабах.

Изобретатели и ученые разрабатывают проекты на основе токов в земной мантии, потока частиц в виде солнечного ветра. Считается, что планета представляет собой большой сферический конденсатор. Но до сих пор не удалось выяснить, как восполняется его заряд.

Во всяком случае, человек не имеет права значительно вмешиваться в природу, пытаясь разрядить этот запас энергии, не изучив процесс досконально с учетом последствий.

Смотрите видео, в котором пользователь разъясняет, как без особых затрат сделать ветрогенератор и получить желаемое бесплатное электричество:

Пользу, а иногда и необходимость электричества недооценить сложно. Особенно в чрезвычайных условиях. Вам может понадобиться подзарядить рацию, фонарик или мобильный телефон. В данной статье мы расскажем о способах альтернативного получения электроэнергии из подручных материалов.

Деревья

Для практически любого простейшего способа получения электричества без подключения к уже имеющейся электрической сети, обязательно понадобятся гальванические элементы, а именно два металла, которые в паре образуют разнополярные анод и катод соответственно. Теперь остается воткнуть в ближайшее дерево один из них, например алюминиевый стержень или железный гвоздь так, чтобы он полностью вошел через кору в сам ствол дерева, а другой элемент, например медную трубку, воткнуть в почву рядом, чтобы она вошла в землю на 15-20 см. Возможно даже между медной трубкой и алюминиевым стержнем возникнет напряжение в приблизительно 1 Вольт. Чем больше стержней вы вставите в дерево, тем лучше будет качество электроэнергии, добываемой таким способом. После окончания добычи электричества обязательно наведите порядок, замажьте поврежденные места на дереве смолой.

Фрукты

Апельсины, лимоны и другие цитрусовые, — все это идеальный электролит для выработки электричества в экстремальных условиях, особенно если экстремальная ситуация застала вас недалеко от экватора. Помимо уже известных алюминия и меди, можно использовать более эффективные золото и серебро если на вас или вашей спутнице остались украшения, доведя напряжение вашего электричества аж до 2 Вольт. Если вы занимаетесь получением электроэнергии с целью освещения, то в качестве лампочки может служить стеклянная колба с кусочком обугленного бамбукового волокна в качестве нити накаливания. Эту кустарную нить накаливания использовал для первой лампочки в мире сам Эдиссон.

Вода

Если у вас есть медная проволока и фольга, получение электричества в этом случае, займёт минимум усилий. Наполняем несколько стаканов соленой водой и соединяем их медной проволокой, от стакана к стакану. На один конец каждого провода, соединяющего стаканы, должна быть намотана алюминиевая фольга. Соответственно чем больше проволоки и стаканов. тем выше ваши шансы! Такой тип устройства был изобретен еще в 18-м веке, он называется «Вольтов столб». Но в этом случае используются медно-цинковые элементы. Схема их изготовления показана ниже:

Картофель

Из клубней обычной картошки, тоже можно получить электричество, все что вам понадобится, это соль, зубная паста, провода и картофелина. Разрежьте её пополам ножом, через одну половинку проведите провода, в то время как в другой сделайте по центру углубление в форме ложки, после чего наполните её зубной пастой, смешанной с солью. Соедините половинки картошки, причем провода должны контачить с зубной пастой, а их самих лучше зачистить. Все! Теперь вы можете при помощи вашего генератора электричества, зажигать костры от электрической искры.

Изготовление аккумулятора

Свинец и серная кислота уже не один десяток лет зарекомендовали себя как универсальный генератор электричества с превосходным качеством электроэнергии, использующийся повсеместно, например в аккумуляторах различных транспортных средств. Для этого вам понадобятся оба компонента, соединить которые нужно в керамической посуде (найти в экстремальных условиях глину и обжечь её не должно составить для вас труда, это относится и к стаканам в случае получения электричества из соленой воды). Если вопрос остался за серной кислотой, то получить её из серы, обжигая её при избытке кислорода и воды, не трудно. Если нет ни того ни другого, электричество принесет вам минерал «галенит» , который уже при температуре 327 градусов в смеси с углем расплавляется на серу и свинец.
