Железный гараж является недорогим и довольно надежным укрытием для автомобиля. Он решит многие насущные проблемы: спрячет машину от непогоды или жаркого солнца, случайных повреждений и любопытных глаз, в нем можно провести несложный ремонт авто, диагностику или другие профилактические работы.

Обычно мало кто задумывается о массе строения, но иногда возникает ситуация, когда автовладельцу необходимо знать вес металлического гаража, поэтому в статье мы расскажем о видах гаражей из металла и приведем расчеты для построек из разных облицовочных материалов.

Виды металлических гаражей

Гаражи, имеющие каркас из стальных конструкций (см. ), считаются металлическими, хотя обшиты могут быть различными материалами.

Они делятся на два вида:

1. Цельносварные конструкции монтируются из листовой стали и все элементы соединяются сваркой. Такой гараж не подлежит разборке и транспортировать его можно только в собранном виде. можно устанавливать в любом месте, он отличается особой надежностью от проникновения и прочностью соединений.
2. имеют болтовое или анкерное соединение деталей, конструкцию можно разбирать и перевозить в компактном виде. Такой вид рекомендуется ставить на территории приусадебного участка или на даче, недалеко от дома, чтобы присмотр был, так как у него слабая защита от взлома.

Важно! В свою очередь сборно-разборные конструкции могут иметь разную обшивку, и от этого тоже зависит, сколько весит железный гараж.

Для зашивки стен конструкции применяют следующие материалы:

• Листовая сталь.
• Профлист.
• Сэндвич-панели (см. ).
• OSB плиты.
• Металлопрофиль.

Все эти материалы имеют разный вес, поэтому при определении массы гаража в целом это необходимо учитывать.

Как рассчитать вес гаража

Данные о весе перевозимой конструкции могут понадобиться в следующих случаях:

• При покупке гаража и доставке его на постоянное место. Если строение приобретено у фирмы-изготовителя, то данные о массе заказа предоставляет продавец, но когда гараж куплен «с рук», то в этом случае часто подсчет веса производит покупатель.
• При перевозке гаража на новое место (переезд владельца, продажа, гараж под снос и прочее). Если конструкция возведена своими руками, то владелец может не знать ее истинный вес.

Для образца рассчитаем вес металлического гаража 3 х 6 х 2 м2 (ширина х длина х высота) цельносварного типа, в котором обшивкой служит листовая сталь толщиной 4 мм. Это минимальный стандартный размер, в который впишется почти любая легковая машина, ну, разве что, кроме микроавтобусов.

Итак:

1. Рассчитываем площадь всех поверхностей гаража:

• Боковые стенки: 2м х 6м х 2шт = 24 м2.
• Двухскатная крыша с учетом козырьков: 2м х 1.9м х 6.2м х 2шт = 47 м2.
• Задняя, торцевая стена и ворота: 3м х 2м х 2шт = 12 м2.
• Два треугольных фронтона, примерная площадь которых равна 4 м2.
• Пол (если есть): 3м х 6м = 18 м2.

1. Складывает все полученные результаты: 24 + 47 + 12 + 4 + 18 = 105 м2.

1. Для стен у нас применена листовая сталь толщиной 4 мм, согласно таблицы по ГОСТу 1м2 такой стали весит 31.4 кг. Перемножаем массу на площадь: 105м2 х 31.4кг = 3297 кг.
2. Мы получили вес листового железа, примененного для обшивки гаража. Но это еще не все! Теперь нужно прибавить сюда массу каркаса ворот и самого гаража, обычно его изготовляют из большого равнополочного уголка.

Не будем сейчас делать доскональные расчеты, здесь точность особо не нужна. Возьмем примерное усредненное значение, по некоторым данным это 1000 кг.

Важно! Если мы сложим все полученные значения, то увидим, что вес гаража металлического, цельносварного, с обшивкой из листового металла толщиной 4 мм равен 4297 кг.

Таблица веса других материалов

Как уже говорилось выше, обшивка гаража может быть не только из листового проката. Чтобы верно высчитать массу гаража, нужно знать их вес. В приведенной ниже таблице мы укажем данные параметры для некоторых материалов, наиболее часто встречающихся в отделке гаража.

Вес сэндвич-панелей зависит от толщины утеплителя, а металлопрофиля и профнастила – от толщины металла. Если вы сомневаетесь в правильно определенных параметрах обшивки, то для подстраховки рекомендуется брать максимальное значение.

Важно! От того, насколько верно будет выведена масса гаража, зависит выбор автомобиля и безопасность перевозки конструкции.

Заключение

Мы рассчитали, сколько весит металлический гараж 3 х 6 м, если размеры гаража другие, то вывести массу строения можно по той же системе, заменив некоторые данные.

Обычно вес железных гаражей варьируется в пределах от 3 до 7 тонн, но если первую конструкцию можно перевезти на «воровайке», то для второй придется заказывать большегрузную технику и автокран. Кроме того, инструкция по перевозке крупногабаритных грузов требует получения разрешительных документов на транспортировку гаража, а также сопровождения груза до места назначения. Все это довольно хлопотно и затратно, поэтому лучше сразу как можно точнее определить массу конструкции.

Надо сказать, что сборно-разборные конструкции после демонтажа собирают в компактные пачки, которые можно вывезти на бортовой газели. Посмотрев тематические фото и видео в этой статье, вы сами сможете справиться с этой задачей и точно определить вес вашего гаража.

Размеры защитных ворот напрямую влияют на безопасность и удобство эксплуатации гаража. Обычно расчётные работы выполняются специалистами компании, у которой вы планируете приобретение конструкции. Но эти работы можно выполнить самостоятельно, тем самым сэкономив время и средства, затрачиваемые на постройку.

Оптимальные размеры ворот для гаража

При проектировании и строительстве гаража используется СНиП 2.07.01–89, определяющие планировку и технологию строительства зданий, расположенных в населённых пунктах. В документе чётко прописаны параметры земельных участков под строительство гаража и правила пожарной безопасности в данных строениях.

Правила и требования при изготовлении гаражных ворот указаны в ГОСТе под No 31174–2003. В нём подробно изложена классификация гаражных ворот, общие требования к конструкции, характеристики и рекомендации по её монтажу.

Расчёт и параметры гаражных ворот в ГОСТе не указаны, поэтому при проектировании конструкции следует ориентироваться на габариты автомобиля и общие размеры помещения.

При расчёте гаражного проёма учитывайте, что высота должна быть на 21 см больше, чем имеющийся автомобиль

Условно можно выделить следующие правила при проектировании гаражных ворот:

• высота - должна быть на 21 см больше, чем высота имеющегося автомобиля. Если предполагается замена транспортного средства, то за номинальную высоту берётся максимальный габарит автомобиля в том классе, который планируется к приобретению;
• ширина - при заезде по ровной поверхности должна быть на 0,8 м больше, чем ширина имеющегося автомобиля. Если заезд к гаражу располагается ниже уровня гаража, то ширина увеличивается до 1 м.

При проектировании гаража на два автомобиля используется формула: L = (L1 + L2) + 0,5 + 0,7, где L - ширина гаражных ворот, L1 и L2 - ширина первого и второго автомобиля, величина 0,5 определяет безопасное расстояние между автомобилями в момент одновременного движения в метрах, а слагаемое 0,7 - сумма расстояний между краем автомобиля и границами проёма в метрах.

Подъёмно-поворотные гаражные ворота - это конструкция, состоящая из цельного защитного полотна, запирающего устройства, подъёмного механизма и горизонтальных направляющих.

При открывании нижняя часть защитной створки ворот подаётся вперёд, а верхняя постепенно поднимается под потолок за счёт фиксации к направляющим. В итоге часть полотна заезжает под потолок и располагается практически параллельно полу в гараже. Оставшаяся часть выступает за пределы гаража.

Подъёмно-поворотные ворота в открытом состоянии уменьшают высоту проема на 20–25 см

При полностью открытых подъёмно-поворотных воротах высота проёма уменьшается на 20–25 см в зависимости от их конструкции. Поэтому при расчётах обязательно учитывается эта величина.

В качестве примера рассчитаем размеры поворотных ворот для автомобиля C-класса шириной 1,7 м и высотой 1,5 м:

• высота - высчитывается по формуле H ≥ (1,5 + 0,4) + 0,25 + 0,2 = 2,35 м. В этом случае мы сделали надбавку в 0,4 м, так как на крышу автомобиля может быть установлен багажник. Если таковой устанавливаться не будет, то эту надбавку можно убрать;
• ширина - высчитывается по формуле L ≥ 1,7 + 0,8 = 2,5 м. При подъезде, расположенном под углом, ширина ворот увеличивается до 2,7 м.

С учётом этих параметров можно переходить к подбору готовой конструкции ворот или комплектующих для самостоятельного изготовления. При расчёте параметров ворот для гаража на два автомобиля логика вычислений сохраняется.

Например, один автомобиль будет иметь вышеописанные параметры, а второй имеет ширину 1,8 м при высоте 1,7 м. В этом случае при расчётах высоты берётся только наибольшее значение: H ≥ (1,7 + 0,4) + 0,25 + 0,2 = 2,55 м. Ширина ворот на два автомобиля равняется: L ≥ 1,7 + 1,8 + 0,5 + 0,8 = 4,8 м.

Подъёмно-секционные ворота состоят из составного защитного полотна, вертикальных и горизонтальных направляющих, подъёмного и запирающего механизма. Составное полотно представляет собой несколько прямоугольных элементов, соединённых между собой при помощи шарнирных петель.

Подъёмно-секционные ворота практически не уменьшают высоту проёма

При открытии ворот полотно за счёт автоматики начинает подниматься, постепенно затягиваясь под потолок. Наличие петель позволяет полотну изгибаться, что даёт ему возможность смещаться под действием тяги. В отличие от поворотной конструкции секционные ворота в поднятом состоянии уменьшают высоту проёма незначительно - до 5 см в зависимости от производителя.

Формула расчёта высоты для подъёмно-секционных ворот будет иметь следующих вид: H ≥ (H1 + 0,2) + 0,1, где H1 - высота транспортного средства, 0,2 - расстояние от крыши автомобиля до проёма в метрах, 0,1 - расстояние, необходимое для свободного расположения защитной створки под потолком в метрах.

С учётом размеров автомобиля из предыдущего примера секционные ворота будут иметь следующие параметры:

• высота - H ≥ (1,5 + 0,4) + 0,2 + 0,1 = 2,2 м. Если на крышу автомобиля не планируется установка багажника для перевозки негабаритного груза, то вместо 0,4 в формулу подставляется 0,2;
• ширина - L ≥ 1,7 + 0,8 = 2,5 м. Ширина такая же, как и в случае поворотных ворот, так как основное различие между конструкциями только в способе открытия ворот и устройства защитного полотна.

При расчёте высоты ворот для гаража на два автомобиля за расчётную величину берётся высота наибольшего автомобиля. Ширина, как и в предыдущем случае, рассчитывается по формуле: L ≥ (L1 + L2) + 0,8 + 0,5.

Рулонные (роллетные) ворота

Конструкция роллетных ворот имеет много общего с секционной. Защитное полотно состоит из множества ламелей, которые при открытии ворот накручиваются на барабан, расположенный над проёмом.

Роллетные ворота при открывании накручиваются на барабан в верхней части конструкции

Сам барабан с монтажной коробкой может располагаться как внутри помещения, так и в проёме или снаружи гаража. Горизонтальные направляющие в устройстве рулонных ворот не используются.

Расчёт размеров роллетных ворот практически полностью идентичен секционной конструкции. Для расчётов используются следующие формулы:

• высота - H ≥ H1 + 0,2;
• ширина - L ≥ L1 + 0,8.

Складывающиеся ворота

Гаражные ворота со складывающейся защитной створкой состоят из нескольких вертикальных панелей, соединённых между собой шарнирными петлями. При открывании створки ворот перемещаются вдоль горизонтальной направляющей, закреплённой в верхней или нижней части проёма.

Складывающиеся ворота уменьшают ширину проёма на толщину сложенных секций

По способу открывания складывающиеся ворота подразделяются одинарные и двойные. Одинарная створка складывается только в одном направлении - влево или вправо. Двойная створка разделяется посередине и складывается сразу в обоих направлениях.

В сложенном состоянии секции ворот уменьшают ширину проёма. Для гаражных ворот, используемых в частном секторе, эта величина составляет не более 30 см, для промышленных конструкций - 50 см и более.

С учётом этого формулы расчёта для складывающихся ворот будут иметь следующий вид:

• высота - H ≥ H1 + 0,2;
• ширина - L ≥ L1 + 0,8 + 0,3.

При самостоятельном изготовлении надбавку по ширине можно вычислить более точно. Для этого нужно знать толщину материала, который будет использоваться для изготовления защитных секций. После этого высчитывается примерное количество секций.

В итоге ширина одной секции умножается на их количество - такой подход используется при расчёте ворот большой ширины, когда защитная створка будет изготавливаться с применением теплоизоляционных материалов.

Распашные ворота

Конструкция распашных ворот является наиболее простой. Ворота разделены на две створки, которые открываются наружу влево и вправо. В одной из створок предусмотрена дверь или калитка для входа в гараж без открывания массивного полотна.

Распашные ворота не изменяют размеров проёма гаража

При расчёте параметров ворот используются стандартные надбавки по ширине и высоте. Безопасная ширина ворот должна быть на 70–80 см больше, чем ширина автомобиля, а высота проёма ворот - на 20 см больше высоты транспортного средства. Параметры автомобиля берутся из технического паспорта.

Для гаражей на два автомобиля лучше предусмотреть два рабочих проёма с распашными воротами. Это связано с тем, что тяжёлая конструкция защитной створки будет нагружать крепёжные и поворотные элементы. В итоге узлы крепления просядут, а геометрия ворот будет нарушена.

Расчёт параметров ворот для грузовых автомобилей

Расчёт размеров гаражных ворот для габаритных и грузовых автомобилей выполняется по аналогичным формулам с использованием своих добавочных значений. За расчётные данные берётся ширина и высота транспортного средства, которое планируется парковать в гараже.

Габаритные размеры грузового автомобиля с открытым кузовом

Далее к данным параметрам прибавляются добавочные значения, рекомендуемые для автомобилей данного класса. Они указаны в таблице. Минимальное пространство между грузовым транспортом в момент одновременного выезда должно составлять не менее 0,7 м.

Таблица: добавочные значения длины и ширины проёма гаража для грузовых автомобилей

Пример расчёта проёма под установку распашных ворот

В качестве примера рассчитаем параметры распашных ворот для автомобиля высотой 2,4 и шириной 2 м:

• высота - H ≥ 2,4 + 0,2 = 2,6 м;
• ширина - L ≥ 2 + 1 = 3 м.

Если на грузовую машину планируется установка закрытого тентованного или металлического кузова, то расчётная высота измеряется относительно наивысшей точки на корпусе. Аналогичный подход используется для микроавтобусов и семейных автомобилей.

Расчёт параметров проёма и ворот обязательно выполняется на этапе проектировки гаража. Это позволит предусмотреть технические особенности ворот и поможет рассчитать оптимальные параметры для конструкций разного типа. После постройки гаража проём приобретёт законченный вид и дополнительно расширять его будет нежелательно, так как это приведёт к ослаблению несущей конструкции.

В ограждении любого типа и конструкции всегда должны быть предусмотрены калитка и въездные ворота, чаще всего распашные или откатные, обеспечивающие проезд легкового или даже грузового автомобиля на территорию участка. Сегодня для частных владений чаще всего используются распашные ворота металлические. Реже — легкие откатные. Чем больше ограждаемая территория, выше и серьезнее здание, монументальнее забор, тем выше ворота, больше металла используется для изготовления рамы и опор, обеспечивающих устойчивость и прочность конструкции. Не удивительно, что вместо чугуна и сварного профиля в современных распашных воротных конструкциях все чаще используется алюминий и кованый пруток.

Какие ворота лучше

Сегодня производитель стремится сделать ворота для частных владений:

• Максимально прочными и жесткими, обеспечивающими стойкость защитного ограждения к взлому и проникновению на частную территорию;
• Достаточно тяжелыми, чтобы вес ворот и инерция давали возможность противостоять прорывам ветра, и одновременно легкими, чтобы установка и управление распашными металлическими воротами не требовали применения огромных массивных столбов и опор;
• Красивыми и изящными. Старые, как мир, распашные ворота могут выглядеть в сотни раз привлекательнее, чем монотонная и скучная конструкция металлических откатных, подъемных или секционных въездов.

К сведению! Система из двух створок на вертикальных петлях обладает одним важным преимуществом — поворотный узел на навесах имеет вдвое более высокий ресурс и надежность механизма, чем у аналогичных «плоских» конструкций. Стандартный ресурс, определяемый ГОСТом для всех типов распашных металлических ворот, составляет 20 тыс. циклов открывания -закрывания.

В реальности для качественно изготовленных металлических распашных ворот эти значения могут быть легко превышены на 50- 70%.

ГОСТом № 31174-2003 сведены и описаны все основные типы металлических ворот. Кроме распашных и откатных систем, для «запирания» проезда могут использоваться еще девять вариантов, от секционных до складных. Но в конструкциях для ограждения территории подобные устройства используются достаточно редко, так как их применение требует обустройства специальных технологических арок и ниш для уборки воротного полотна или панелей. В редких случаях для запирания и блокировки проезда могут применяться роллетные системы, но в этом случае для монтажа потребуется переоборудование разомкнутой базы ворот в замкнутую конструкцию с установкой технологической арки- ниши или поперечной балки над проездом.

Чтобы открыть самые тяжелые металлические системы с распашными створками без использования электромеханического привода, достаточно усилия всего одного человека, тогда как открыть или сдвинуть откатные конструкции без применения штатного электропривода значительно сложнее.

Нормы и технические условия на распашные металлические системы

Чтобы обеспечить надежное запирание и блокирование проезда, приходится ставить с массивной рамой или столбами, и главное — с большим количеством стальных силовых элементов, обеспечивающих прочность основного каркаса. Это приводит к увеличенной массе металлических распашных ворот и огромной нагрузке на раму и петли, в первую очередь.

Чтобы избежать обрыва подвеса, проседания створок или аварийной ситуации при сильных порывах ветра, ГОСТом установлено требование- все механизмы и узлы распашных металлических конструкций должны изготавливаться только по проектной документации и прочностным расчетам завода-изготовителя:

1. Петли, навесы, внутренний каркас, рама распашных металлических ворот должны обеспечивать необходимый двойной запас прочности, при этом качество технических решений, заложенных в конструкции, должны быть подтверждены сертификатами соответствия центра стандартизациии санитарно-гигиеническим заключением Госсанэпиднадзора на изделие;
2. Качество изготовления металлических распашных ворот проверяется на отсутствие дефектов поверхности металла, различимых невооруженным глазом, соответствие сварных швов нормам прочности и непрерывности. Разница в высоте или ширине ворот противоположных стоек не должна превышать 5 мм, разность диагоналей металлических створок размером до 2 м должна укладываться в 3 мм, для больших проемов - 5 мм;
3. Лакокрасочное покрытие с грунтом — не меньше 0,03 мм, при этом защитное покрытие не должно вызывать аллергических реакций при контакте с ладонями рук.

К сведению! Кроме перечисленного списка, ГОСТ предписывает проверять качество уплотнений, состояние и работоспособность запирающих механизмов и петель.

Стойкость распашных металлических конструкций к ударным нагрузкам от ветра проверяется падением собранных на раме сворок под своим весом на неразрушающийся предмет. По итогам проведенных испытаний изготовителем оформляется паспорт, и в соответствии с ГОСТ наносится маркировка. В кодировке указывается модель ВМ - ворота металлические, номер ГОСТ, размеры изделия.

Особенности устройства металлических ворот с распашными створками

У каждой воротной конструкции есть свои недостатки, есть они и у систем с распахивающимися половинками. Использование принципа раскрывающихся металлических половинок очень удобно для небольших проемов в 2- 2,5 м.

В стандартном исполнении небольших проездов конструкция въездных ворот собирается аналогично устройству металлических гаражных ворот. В этом случае на стальные вертикальные столбы из швеллера или двутавра навариваются петли и навешиваются створки из листового металла толщиной 3- 5 мм. Из-за того, что конструкция створок получается тяжелой, а верхняя горизонтальная балка, как в гаражных металлических воротах, отсутствует, возникает риск перекоса столбов и опускания створок. Проблемы жесткости можно решить только установкой очень мощных опорных столбов, стальных, кирпичных или железобетонных.

Чем шире проезд, тем больше будет весить створка ворот, а значит, сложнее обеспечить стабильное положение и отсутствие провисания тяжелых створок из-за износа и выгибания петель.Кроме того, увеличивается площадь воротной конструкции, а значит, растет парусность и горизонтальная нагрузка от порывов ветра.

Поэтому для проезда шириной более трех метров используют специальные конструкции:

1. Ворота распашные кованые. Очень красивые и дорогие конструкции из кованого прутка с индивидуальным стилем и рисунком художественной ковки;
2. Каркасные системы из профилированного листа и трубчатого каркаса. Легкие и недорогие, доступные в изготовлении своими руками;
3. Створки изготавливаются в виде двух рам из металлического трубчатого профиля с подкосами и распорками. Лицевая поверхность зашивается профилированным листом или панелями.
4. Распашные алюминиевые ворота. Обладают высокой жесткостью и умеренным весом конструкции, в отличие от кованого варианта, алюминиевые ворота всегда однотипны, отличаются лишь элементами облицовки лицевой поверхности и системой привода.

Важно! Наиболее безопасным было приобретение распашных металлических ворот у специализированной фирмы или организации, поставляющей готовые изделия. Таким образом, можно избежать большинства ошибок, связанных с неправильным расчетом и изготовлением основных элементов, например, установки петель на раму и выравнивания несущего каркаса по уровню горизонта.

Практические конструкции распашных ворот

Каждый из перечисленных вариантов, по сути, отражает современный взгляд на основные функции ворот. Вариант первый - защитно- декоративные функции, характерные для стальных кованых конструкций. Второй - быстро срабатывающий и легкий вариант алюминиевых распашных схем, третий - надежный и удобный, присущий для стальных ворот из профилированного листа.

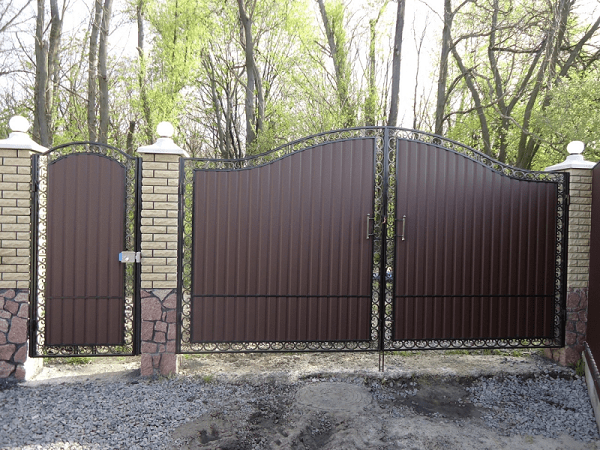

Кованые распашные ворота

Лучше всего подходят для защиты проезда на территорию частного участка. Стальная кованая рама створок способна выдержать самую серьезную нагрузку, значительно превышающую стандартные 200 кг, определенные ГОСТом в качестве базовой величины. В самых дорогих красивых вариантах коваными изготавливают все части створок, от внешней рамы до внутренних перемычек и деталей декора. В более дешевых металлических вариантах основные силовые элементы, раму створок и перемычки сваривают из обычной трубы, коваными деталями только дополняют внешний вид.

Кованые каркасы створок подвешивают на петлях к закладным элементами кирпичных столбов. Нижняя часть закрывается облицовкой из тонколистового металла, верхняя часть створок может быть полностью открытой или иметь декоративные вставки из затемненного поликарбоната.

В изготовлении кованые «распашонки» намного сложнее обычных каркасных ворот из-за большого количества свариваемых деталей. Чтобы уменьшить влияние термических напряжений и получить стандартный двухмиллиметровый зазор между створкой и стационарной рамой, металлические ворота сваривают в виде одного полотна, приваривают петли и навешивают на столбы, и только после этого разрезают на две створки.

Алюминиевые ворота распашные

Второй стиль - современный деловой, в котором створки открываются и закрываются быстро, четко, насколько это возможно при использовании современных приводных механизмов. Например, останавливающая способность алюминиевых распашных воротных створок производителем не рассматривается как основное свойство, намного важнее быстрое и безупречное срабатывание устройства. Чаще всего алюминиевыми каркасными распашными и откатными конструкциями оснащаются служебные стоянки и контролируемые территории компаний и фирм. В дополнение к автоматическим распашным панелям, режим въезда контролирует охранник.

Ворота представляют собой классический образец распашной системы. Конструкция изготавливается аргоновой сваркой профиля сечением 96х177 мм из алюминия высокой очистки. Каждая створка подвешивается на бетонном столбе с помощью тройных петель с увеличенным размером опорной поверхности. Компенсировать возможную деформацию помогают внутренние диагональные растяжки из тросов и опорный «пятачок», служащий опорой и ограничителем движения.

Производитель распашных ворот заявляет о ресурсе устройства в 25- 28 тысяч срабатываний, при гарантии на отсутствие коррозии в течение 15 лет. Полотно ворот выполняется в виде облицовки из алюминиевого профиля или сэндвич- панелей. Стоимость конструкции сильно зависит от ширины, так, например, ворота 2000х3500 мм системы ADS400 будут стоить чуть более 50 тыс. рублей, полотно в 2300х3500 мм оценивается в 75- 77 тыс.рублей, а 2300х5000 мм - все 90 тыс.рублей.

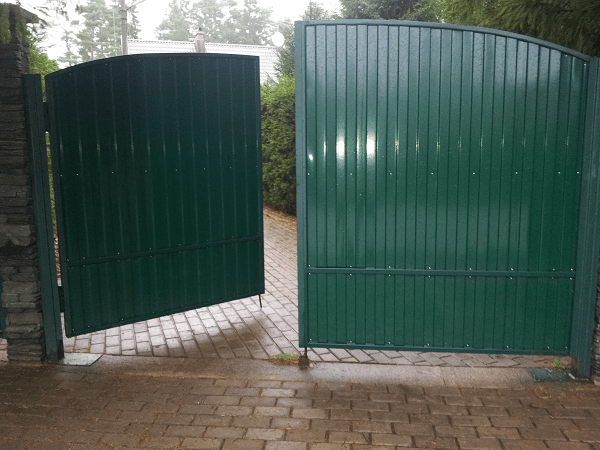

Стальные каркасные схемы

Каркасные металлические створки из трубы и профилированного листа можно назвать наиболее современным и практичным вариантом. Во-первых, такую конструкцию вполне по силам собрать своими руками. Во-вторых, стальной каркас из трубы лишь немного уступает по прочности кованым воротам. В третьих, такие металлические воротные системы обойдутся значительно дешевле алюминиевых и, тем более, кованых.

Внешнюю облицовку можно достаточно просто подобрать из огромного количества расцветок профилированного листа. В основе строительства каркасных вариантов используется та же технология, что и при возведении забора. Средний вес двух створок трехметровых ворот не превысит 300 кг.

Заключение

При выборе размеров распашных металлических воротных конструкций специалисты рекомендуют руководствоваться принципом достаточности и целесообразности. Для участка, огражденного забором из металлопрофиля или модульными секциями, прекрасно подойдет металлическая распашная схема из алюминиевого или стального профиля. Для каменной ограды лучшим выбором однозначно будет кованая схема. Таким образом, стиль и стойкость ворот будет соответствовать материалу и устройству ограждения.

Изготовление и установка откатных ворот - дело не сложное, если правильно выполнен проект конструкции, имеются подробные инструкции и навыки по работе с инструментами и сварочным аппаратом. Указания, как рассчитать вес откатных ворот подробно рассказано на сайте компании «Ворота 750». Здесь также представлены чертежи и схемы, рекомендации с фото и видео по созданию и монтажу конструкций.

Кроме того, в нашей компании можно купить готовую продукцию от лучших производителей по выгодным ценам, а также недорого заказать производство воротных систем и комплекты для их сборки своими руками. В комплектацию входят материалы для полотна, опорные столбы, фурнитура, профильные трубы и пр. элементы. Клиентам из Москвы и области предоставляются (при потребности) услуги «под ключ» - доставка ворот, установка (в том числе и автоматики), запуск в работу, последующее сервисное обслуживание и ремонт. Стоимость можно узнать у менеджера.

Как рассчитать габариты

• Ширина проема - для частного дома и дачи, если планируется проезд исключительно легковых машин, данный показатель должен составлять не менее 3 - 4-х метров.
• Длина зоны отката створки с противовесом = ширина проема х 1,6.
• Ширина полотна = ширина проема + 20 см. Максимальная длина откатных ворот - 5 м, при более высоких показателях рационально заказать раздвижные конструкции.
• Высота створки = от высоты несущих столбов отнимается 20 см.
• Глубина фундамента = к уровню промерзания грунта добавляется 20 см.
• Длина швеллера = ширина проема, деленная на 2.

При общем весе конструкции до 300 кг, выбирается направляющая балка 70х60х3,5 мм или 70х50х3 мм, от 300 до 700 кг - 90х50х3,5 мм либо 95х85х5 мм, более 700 кг - 180х170х12 мм. При покупке несущей трубы, необходимо учитывать запас по весу - от 30 до 100%.

Как определить вес стандартных 4-х метровых откатных ворот

Наиболее популярным вариантом заполнения рамы является профнастил. Вес материала в среднем (зависит от толщины листа) - 4 кг/кв. м. В результате створка стандартных (для проема шириной 4 м и высоте створки - 2 м) конструкций будет весить в среднем 336 кг + 130 кг (масса каркаса) = 466 кг.

Ограждение территории участка должно планироваться с учетом движения транспорта. С данной задачей отлично справятся распашные ворота, дополненные калиткой для более комфортного входа без автомобиля. В большинстве случаев устанавливают металлические конструкции, так как они служат намного дольше дерева.

Особенности

Установка калитки или дополнительного выхода является практичным решением, так как очень некомфортно каждый раз открывать тяжелые створки при передвижении на территории.

Покупка или вариант собственного изготовления предполагают расчет некоторых факторов, которым распашные ворота должны соответствовать:

• Ворота являются своеобразным ограждением частной территории от проникновения. Они должны быть крепкими, обладать жесткостью и устойчивостью к вскрытию.
• Конструкция не должна быть тяжелой. Большой размер увеличивает нагрузку на несущую опору в ветреную погоду. Ненадежный фундамент спровоцирует поломку петель. Также тяжесть препятствует свободному проходу - нелегко всякий раз двигать массивную створку.
• Стандартные металлические распашные ворота не являются эстетичными. Их главный приоритет - защита, но никак не декоративная составляющая. Украсить и придать им уникальный стиль возможно благодаря кованым элементам в тандеме с гармоничной окраской.

Кроме того, ворота должны соответствовать международным стандартам. Данные параметры необходимо соблюдать в целях безопасности. Основные положения описаны в ГОСТ 31174-2003. Ограждение должно иметь соответствующую размерам и весу несущую конструкцию, которая способна выдержать перемены погодных условий.

Установка воротной системы подразумевает наличие подготовительных действий. Перед монтажом следует расчистить пространство под распашные ворота, а также предварительно построить несущие конструкции. Необходимо учитывать рельеф местности, так как части ворот могут цепляться за возвышенности при движении. Предварительно следует выровнять подъемы и выступы.

фотографий

Преимущества и недостатки

Несмотря на то, что строительный рынок пестрит изобилием различных материалов, металл по-прежнему занимает лидирующую позицию в плане долгосрочной эксплуатации, являясь прочным и надежным.

Металлические конструкции обладают весомыми достоинствами:

• Легкая эксплуатация. Крепкие петли фиксируют конструкции на одной позиции, позволяя свободно распахивать и закрывать створки.
• Простая установка. Произвести монтаж возможно и своими руками, имея опыт работы со сварочным аппаратом. Если четко следовать инструкции, даже непрофессионал быстро завершит установку.
• Свободный выбор. Широкий ассортимент материалов способствует созданию уникального дизайна в современном стиле, формирование которого не ударит по кошельку.

• Специальная защита. Полимерное покрытие предотвращает развитие коррозии при различных климатических условиях.
• Щит против воров. Благодаря замковому устройству на внутренней стороне и полному отсутствию креплении, вскрыть металлические ворота практически невозможно.

Однако любая конструкция наряду с преимуществами имеет и недостатки. Распашные металлические ворота требуют установку в свободном пространстве, что обусловлено широким радиусом при открытии. Помимо этого, для беспрепятственной распашки требуется каждый раз расчищать зимние сугробы.

Конструкция обладает довольно тяжелым весом, что в будущем отразится на внешнем виде - возможны перекосы и опускание.

Но данная проблема легко разрешается предварительной установкой более крепких опор из железобетона или кирпичной кладки.

Конструкции

Конструкции распашных ворот подразделяют на два основных типа: одностворчатые и двустворчатые. Однако в большинстве случаев владельцы участков предпочитают комбинировать оба вида и устанавливают калитку. Благодаря экономии пространства, монтаж происходит преимущественно в гаражах. Установка на входе в качестве главного выхода всего ограждения предполагает использование различных кованых украшений или создание индивидуального дизайна створок.

Металлические ворота с установкой калитки рядом - а ктуальный выбор. Изготовление производится из профнастила, стали или металла. Последний элемент является самым популярным для создания конструкции, среди которых выделяют:

• Кованые ворота сочетают в себе предмет защиты и декорации одновременно. Творческая ковка, не имеющая несущей конструкции, используется преимущественно в качестве украшения территории. Более дорогие, полностью окованные створки ворот укрепляют с помощью мощного фундамента из кирпичных столбов.
• Алюминиевые врата обладают легким весом, поэтому нашли широкое применение в городских условиях в качестве элемента ограждения, который в течение долгого времени не перекашивается и не опускается из-за чрезмерного давления. Алюминий защищен внутренней диагональной стяжкой троса, который способен обеспечить протекцию в течение 10 лет.
• Профилированный лист является своеобразной конструкцией из металлических труб. Современный дизайн и способность металлопрофиля быть изготовленным своими руками помогли набрать данному типу ворот большую популярность.

Ворота можно покрыть любой краской, которая будет служить дополнительной защитой от перепада температур. Правильно подобранный окрас внесет разнообразие в уличный интерьер.

Специалисты рекомендуют использовать утепленные металлические конструкции. Распашные ворота при этом не обладают сложностью в эксплуатации. Они состоят из двух металлических пластин, между которыми устанавливается термоизолирующий материал. В качестве данного элемента используют простой пенопласт, минеральную вату, а также утеплитель из базальта. При покупке следует выбирать теплоизолятор, который не горит.

Таким образом, ворота станут устойчивыми к пожару.

Размеры

При установке и дальнейшей эксплуатации металлических ворот огромное значение приобретает их размер. Величина так же оказывает значительное влияние на вес конструкции, из-за чего чего появляется потребность в дополнительных укреплениях.

В большинстве случаев высота распашных ворот не превышает 3 м на частной территории, а для производственных учреждений используют створки, превышающие классические параметры в два раза. Вследствие увеличения размера пропорционально повышается масса створок.

Для установки массивных элементов необходимы соответствующие условия:

• Каждый расчет по ширине производится в индивидуальном порядке.
• Перед монтажом необходимо учитывать наличие свободного пространства.
• Учет въезда определенного вида транспорта тоже важен. Для этого следует измерить параметры машины в ширину, а затем прибавить запас с целью расчета свободного проезда. Размер легковых автомобилей не превышает 2 м, что позволяет взять запасное расстояние с каждой стороны по полметра, поэтому для установки потребуется ширина в 3 м.

Монтаж металлических створок крупных размеров нецелесообразен без острой необходимости. Большая площадь создает дополнительную нагрузку на опору при мощном напоре ветра, что требует усиления несущей конструкции как для устранения парусности, так и для учета тяжелого веса.

Вес металлической конструкции зависит не только от ее размеров, но и от материала при изготовке.

Вычисление происходит по следующему алгоритму:

• Каркас состоит преимущественно из профильных труб. Каждая единица обладает параметрами 35 х 15 мм с шириной стенки в 2 мм. Профильная труба метровой длины имеет вес - 2 кг. При условии, что высота и ширина металлических створок составляют по 3 метра, общий периметр обеих составит 12 м. Для каждой створки потребуется усилитель в лице поперечных балок по 1,5 м. Из этого следует, что для установки потребуется профильная труба длиной 15 м с итоговым весом в 30 кг.
• Облицовка состоит из металлической пластины толщиной около 2 мм, а значит, ее вес будет варьироваться в пределах 75 кг.

Таким образом, вес металлических ворот приблизительно равен 100-105 кг. Декоративные элементы, замковые устройства способны отяготить конструкцию до 25 кг.

При покупке широких ворот необходима установка верхней стяжки с целью создания дополнительной опоры.

Специального ухода многие металлические ворота не требуют так как, производитель заранее наносит полимерное покрытие, защищающее конструкцию при изменении климатических условий. Единственная часть, которая требует периодического ухода - петли. Их необходимо смазывать.

Проблемными зонами часто являются кованые декоративные ограждения. Нанесение антикоррозийной краски затрудняется из-за извитых элементов. Однако проблема легко решается благодаря аэрозольному методы нанесения.

Время от времени кованые конструкции требуют чистки и дополнительной покраски. Пыль и грязь хорошо смываются благодаря струе воды из садового шланга.

Для окрашивания поблекших ажурных элементов декорации, припаянных к металлическому каркасу, последний следует закрыть плотной бумагой.

Примеры проектов

Если просмотреть несколько примеров на практике, можно убедиться, что все проекты реализованы в рамках двух основных групп:

• Распашные ворота являются доминирующей частью всего ограждения территории. При этом используются дополнительные украшения в виде декоративных кованых элементов и массивных несущих конструкций.

• Второй вариант предполагает скрытное проектирование металлических ворот. В таких условиях они практически не отличаются от всей ограды участка. Он более популярен, так как не отвлекает внимание от садового ландшафта или уличной территории.

Классическим примером успешного проекта может являться высокое ограждение из камня, исполняющее свою первоначальную функцию - защиту от злоумышленников. Посреди массивных стен вьется кованая конструкция металлических ворот, оснащенная сигнализацией и автоматикой. Наиболее распространенной облицовкой для изящного входа являются столбы из кирпичной кладки.
