Профильные трубы незаменимы в процессе сборки каркасов для строительных конструкций. Теплицы, разнообразные парники, беседки и другие объекты возводятся с их помощью достаточно быстро и качественно. Однако все не так просто.

Чтобы согнуть такую трубу приходится использовать дорогостоящее специальное оборудование, что не всегда приемлемо для домашнего мастера. Давайте поговорим о том, как согнуть профильную трубу в домашних условиях.

Профильной считается труба, имеющую отличное от круглого сечение. Оно может быть прямоугольным, овальным, шестиугольным или квадратным. Труба обладает повышенной прочностью, ведь ее грани берут на себя роль ребер жесткости.

Профильные изделия справляются со значительными нагрузками на изгиб, благодаря чему являются хорошим выбором для возведения металлокаркаса построек самого разного назначения.

Сырьем для производства профильных труб чаще всего становится высоко или низколегированная сталь. В зависимости от способа изготовления различают электросварные, холодно и горячекатаные, бесшовные трубы.

Изделия различаются толщиной стенки и высотой профиля. Такие трубы могут использоваться для изготовления различных деталей в форме рам, лестниц и перил. Чаще всего трубу профильную применяют в строительстве для сооружения арочных конструкций и в качестве замены железного бруса при возведении каркасов.

Навыки в деле гибки профильной трубы пригодятся домашним умельцам, желающим самостоятельно обустроить загородный участок:

Галерея изображений

Простейшие приспособления для холодной гибки

Рассмотрим, как самостоятельно изготовить два очень простых приспособления, которые помогут изогнуть профильную трубу.

Оправка для профиля

Основанием для приспособления станет верстак. Важно, чтобы не только рабочая зона, но и пространство вокруг нее были свободны. Для закрепления оправки придется выполнить в одном крае столешницы верстака несколько близко расположенных отверстий.

Собственно оправка или шаблон выполняется из фанеры. Однако, этот вариант приемлем только в том случае, если предполагается выполнение нескольких деталей.

Простейшая оправка для трубы изготавливается из толстой фанеры или из доски. Такого шаблона хватит на несколько изгибаний

Если же нужно будет согнуть большое количество труб по этому шаблону, оправку лучше всего изготовить из стального уголка. В некоторых случаях профильное изделие необходимо согнуть под разными углами.

Для такой работы понадобится сразу несколько шаблонов, которые следует подготовить заранее. Перед началом работы оправка прочно прикрепляется к основанию с помощью струбцин.

К ее краю надежно фиксируется подлежащая сгибанию труба. После чего производится гибка. Выполняется операция плавно, без резких рывков. Усилие, прикладываемое к трубе, должно нарастать постепенно. В процессе изгибания деталь принимает форму оправки. Для этого потребуется значительное усилие.

Усовершенствованная гибочная плита

Это удобное многофункциональное приспособление, которое позволяет провести качественную гибку профиля своими руками. Устройство представляет собой прочную металлическую пластину-основание, закрепленную на пьедестале. Последний с помощью крепежных болтов фиксируется на полу мастерской.

Набор стальных оправок для разных радиусов

Фанерные одноразовые заготовки

Оправка для узкой профильной трубы

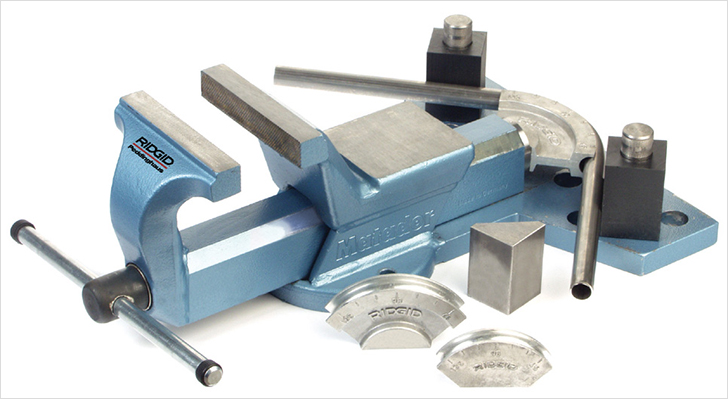

Как вариант можно рассмотреть аналогичное приспособление, крепящееся на верстак. После работы гибочную плиту легко демонтировать и убрать или же можно использовать ее как подставку для проведения других слесарных операций.

Для изготовления такого приспособления понадобится толстая пластина из металла. Ее приваривают на телескопическую подставку. Для упоров под гибку на основании-пластине выполняются два отверстия.

В них ставятся болты-упоры. На них надеваются и фиксируются насадки различных радиусов, что позволяет изгибать трубы так, как нужно. Из листовой толстой стали вырезается прижимная пластина.

Гибочную плиту желательно оснащать прижимной пластиной из прочного металла. Она позволит сохранить соосность профильной детали в процессе гибки

Ее использование обязательно, чтобы соосность сгибаемой детали не была нарушена, так как сгибая профильную трубу без трубогиба можно случайно деформировать ее в двух различных направлениях. Пластина закрепляется над насадками на болтах-упорах.

Простейший способ изгибания профильной трубы:

Способов ручного изгибания профилированных труб довольно много. И все они имеют общий недостаток: требуется очень большое усилие для их сгибания. Физически неподготовленный мастер может и не справиться с такой работой. Изгибание деталей с помощью специализированных устройств намного проще, точнее и не требует особых физических усилий.

Проблема в том, что стоимость такого оборудования достаточно велика. Поэтому покупать прибор только для того, чтобы выполнить разовую работу, безусловно, нерентабельно. Лучший вариант – аренда специализированного оборудования, что позволит за небольшую плату получить профильные изделия, согнутые точно по шаблону.

Востребованы во многих сферах жизни.

Из них изготавливают конструкции различных изделий в промышленности, строительстве и быту. Часто для этих целей приходится придавать таким трубам гнутую форму с помощью определенной деформации. Сгиб профильных труб может проводиться с помощью специальных станков, называемых трубогибами.

Без трубогиба нужную форму придать изделию сложно. Их можно приобрести готовыми, произведенными в промышленных условиях, а можно сделать самостоятельно, если потребность в таком станке возникает периодически для домашних нужд. Для этого, важно знать, как можно изготовить самим устройство для сгибания профильных изделий.

Применяют два варианта гибки профильных труб своими руками: холодный и горячий.

Оба они преследуют цель сохранить целостность профильной формы при сгибании изделия. Для этого в противовес к внешнему сдавливающему усилию при процедуре гибки внутреннее пространство профиля заполняется определенным веществом, препятствующим сдавливанию.

При холодном способе таким веществом является замороженная вода, а при горячем - речной песок.

Особенности холодного способа

Сгибание заготовки с использованием воды обычно применяют в зимнее время при сильных морозах. Для этого профильная труба с одной стороны герметично закрывается пробковой затычкой, а с другой стороны заполняется водой.

Изделие оставляют на морозе в вертикальном положении герметичной стороной вниз до полного промерзания воды. После этого осуществляют процесс сгибания изделия до нужного радиуса.

Горячий способ сгибания

В основе способа лежит нагревание области сгиба профильного изделия. Его можно применять в любое время года. Трубу с одного конца также герметизируют, закрывая пробкой или любым подручным средством.

Затем внутрь с другой стороны засыпают речной песок и закрывают конец заглушкой. Размер длины заглушки должен превышать диаметр трубы примерно в 2 раза, чтобы она могла выдержать вес помещенного в трубу песка.

Место сгиба помечают мелом или маркером и производят его нагрев. Для отхождения образующихся при нагревании газов на концах изделия желательно просверлить небольшие отверстия.

При нагреве участка до нужной температуры производят сгибание трубы на станке, соответствующем параметрам изделия.

Важно! При сгибании трубы не нужно допускать искрения металла.

Схема горячего способа сгибания профильной трубы показана на рисунке:

Особенности конструкций станков для сгибания разных профильных труб

Несмотря на простоту выполнения гибки профильных изделий, нужно учитывать их характеристики перед тем, как приступать к сгибанию.

Выбирать конструкцию устройства для сгибания следует с учетом размеров и свойств материала профилей. Это связано с тем, что изделия разного диаметра и толщины стенок, а также выполненные из различных металлических сплавов, имеют разный критический минимальный диаметр изгиба.

Его значения указаны в специальных таблицах, в которых учтены все параметры труб. При сгибании профиля ниже критического значения радиуса значительно снижаются прочностные качества металла в месте изгиба.

Таблица технических характеристик:

Станок для гибки профильной трубы, изготовленный своими руками, может иметь разное устройство. Его сложность зависит от параметров трубы и ее характеристик.

Для изделий с поперечным сечением до 2-2,5 см можно использовать самые простые варианты устройства с использованием бетонной плиты или приготовленного шаблона планируемой дуги изгиба.

Для поперечных сечений профилей большего размера конструкция станка более сложная, в ней применяется способ загиба при сдавливании трубы во время прохождения через валки на подобии прокатного стана.

Рассмотрим более подробно, как изготовить такие устройства.

Упрощенные виды трубогиба

1. С помощью бетонной плиты

Для создания конструкции потребуется бетонная плита, алмазное или победитовое сверло для бетона и металлические штыри.

Изготовление устройства проводят так:

• на поверхность бетонной плиты наносят схематическую сетку с ячейками 4×4 см или 5×5 см;
• в месте пересечения сеточных линий просверливают углубления, предназначенные для металлических штырей;
• вставленные в ячейки штыри тщательно закрепляют бетонной заливкой, чтобы не допустить их выпадения под действием нагрузки от трубы.

Схема такого устройства изображена на рисунке:

Процесс сгибания профиля осуществляется таким образом:

1. Труба вводится между двумя, рядом расположенными штырями, и с помощью усилия сгибается в нужном направлении. Радиус сгибания можно менять, передвигаясь по элементам штырей, расположенных по диагонали.
2. Прикладывать сгибающее усилие нужно постепенно, чтобы не допустить ненужной деформации профиля. Для облегчения работы профиль можно подвергнуть небольшому нагреву.
3. Сразу после деформации трубу вынимать из устройства не рекомендуют, чтобы закрепить полученный изгиб. Для надежности концы изделия временно приваривают к вспомогательному стальному прутку.

2. С помощью шаблона

Самым простым приспособлением для профильных изделий, востребованным в домашнем применении, является способ сгибания по заранее приготовленному шаблону. Сгибать можно не только изделия из алюминиевых сплавов, но и стальные трубы небольших размеров.

Шаблон изготавливается из деревянных досок, имеющих толщину чуть больше диаметра (размера сечения) сгибаемого изделия. Для удобства работы доски шаблона выпиливают под уклоном в сторону плоскости стола. Сам шаблон фиксируется на столе с помощью шурупов.

Кроме него на рабочей плоскости стола на небольшом расстоянии от шаблона закрепляют упор для удержания трубы.

Конструкция роликового станка

Принцип действия такого станка основан на прокатке профильной трубы через движущиеся валки, в которых она под действием давления приобретает нужный изгиб. Движение происходит с помощью двух горизонтальных роликов, установленных на основании швеллера.

Самодельный станок можно сделать имея в наличии следующие детали:

• три валика, имеющие ось вращения для осуществления сгибания;
• профильный швеллер для изготовления рамы основания станка;
• цепь передачи привода;
• приводящий в движение механизм.

Порядок изготовления станка должен быть следующим:

1. Сначала нужно изготовить каркасную раму из металлического швеллера. Элементы швеллера для рамы можно соединить сваркой, но для надежности конструкцию лучше закрепить болтами.
2. По вертикали в центре горизонтальной станины устанавливается конструкция, имеющая форму в виде буквы П, наверху которой крепится вал с муфтой. В центре муфты вставляется шпилька, на которую приваривается ручка, а сбоку устанавливается ролик.
3. Два цилиндрических валка с вращающимися роликами крепятся на горизонтальной станине основания станка на одинаковом расстоянии от центра.
4. К роликам крепится цепь для приведения механизма в движение с помощью ручного привода.

Крепление валков осуществляется болтами. Для этого в швеллере просверливают прорези, позволяющие валкам перемещаться для изменения настройки радиуса сгибания.

Работа на таком самодельном станке осуществляется так:

• профильная труба вставляется на горизонтальные подающие валки;
• вращением ручки струбцина прижимает трубу третьим валком. В результате происходит деформация профиля при прохождении в этой зоне.
• первоначальное деформирующее давление изменит конфигурацию трубы незначительно, поэтому процесс протягивания через валки нужно повторять до получения нужного изгиба.

Радиус изгиба профиля зависит от расстояния между нижними цилиндрами, которое можно изменять с помощью роликов путем их перемещения и фиксации с помощью стопора.

Вопросом о том, как согнуть профильную трубу, не используя для этого специальное оборудование, задаются многие из тех, кто собирается возвести на своем приусадебном участке теплицу. Такие сооружения, изготовленные из гнутых труб, не только пропускают значительно больше света, но и отличаются высокой устойчивостью и долговечностью, если сравнивать их с конструкциями из деревянных брусков. Кажется, что загнуть профтрубу, создав из нее арочную конструкцию, непросто, но, если разобраться в особенностях этого процесса, вполне возможно эффективно выполнить его, используя для этого простейшие приспособления.

В чем заключается сложность гибки профильного проката

Суть гибки металлического проката вне зависимости от формы его профиля состоит в том, что профильным трубам придается частичный или полный изгиб. Выполняют такую технологическую операцию двумя способами: воздействуя на изгибаемую трубу только давлением или дополнительно нагревая участок трубы, в области которого выполняется изгиб. В ходе выполнения изгиба на металлическую трубу одновременно действуют две силы:

• сила сжатия (с внутренней части изгиба);
• сила растяжения (с внешней части изгибаемого участка).

Именно воздействие таких разнонаправленных сил вызывает сложности, характерные для процесса гибки любых профильных труб.

1. Сегменты материала трубы, которая в процессе гибки изменяет свою форму, могут утратить соосность своего расположения, что приводит к тому, что отдельные участки трубы будут располагаться в разных плоскостях;
2. Стенка профтрубы, расположенная с внешней стороны изгиба и подвергаемая растяжению, может не выдержать нагрузки и лопнуть.
3. Внутренняя стенка трубы, подвергаемая сжатию, может покрыться складками, которые напоминают гофру.

Если не учитывать тонкости такого технологического процесса, то вместо того, чтобы согнуть профильную трубу, можно просто смять изделие, безвозвратно испортив его.

Чтобы такого не произошло, необходимо учитывать не только характеристики материала трубы, но и ее геометрические параметры – размеры сечения, толщину стенок, радиус, на который необходимо выполнить изгиб. Знание перечисленного позволит выбрать подходящую технологию и согнуть профтрубу правильно, не смяв ее и не получив гофрированную поверхность.

Необходимость учета профиля

К категории профильного трубопроката причисляются изделия, имеющие различную форму поперечного сечения – круглую, квадратную, овальную или плоскоовальную. Несмотря на такое разнообразие, для возведения теплицы или навеса преимущественно используют прямоугольные или . Это связано с тем, что на их плоских стенках намного легче смонтировать внешнее покрытие.

Ассортимент современных профильных труб отличается большим разнообразием. Их геометрические параметры, основными из которых являются площадь поперечного сечения и толщина стенки, определяют пластические возможности изделия. Последние характеризует такой показатель, как минимально допустимый радиус закругления. Именно данный параметр позволяет определить, на какой минимальный радиус можно согнуть профтрубу, чтобы она не подверглась повреждению.

Чтобы определить такой параметр трубы с или прямоугольным профилем, как минимальный радиус сгибания, достаточно знать высоту ее профиля. Если вы собираетесь согнуть профильную трубу с поперечным сечением в виде прямоугольника или квадрата, следует придерживаться следующих рекомендаций.

• Трубы, высота профиля которых не превышает 20 мм, можно гнуть на участках, длина которых превышает величину, равную 2,5хh (h – высота профиля).
• Изделия, высота профиля которых превышает 20 мм, можно успешно сгибать на участках, длина которых соответствует 3,5хh и более.

Такие рекомендации пригодятся тем, кто своими руками собирается согнуть профильные трубы для того, чтобы изготовить из них стеллажи, навесы и различные рамные конструкции. При этом, однако, следует иметь в виду, что на возможность качественного сгибания труб оказывает влияние и толщина их стенки. Изделия, толщина стенки которых меньше 2 мм, лучше вообще не гнуть, а при необходимости создания конструкций из них использовать сварные соединения.

В домашних условиях согнуть профтрубы, которые изготовлены из углеродистых или низколегированных сталей, можно только с учетом определенных нюансов. Такие трубы после гибки могут отпружинивать и возвращаться в исходное состояние, поэтому готовые конструкции необходимо повторно подгонять по шаблону. Величину отпружинивания характеризует такой параметр профильных труб, как пластический момент сопротивления – Wp. Данный параметр указывается в сопроводительной документации (чем он ниже, тем меньше будут отпружинивать профтрубы в процессе их гибки).

Особенности наиболее популярных методов гибки труб

В производственных или домашних условиях профтрубы гнут как с нагревом, так и в холодном состоянии. Нагрев, который производят при помощи газовой горелки, значительно повышает пластичность металла, благодаря чему для изгиба требуется прилагать меньше усилий. Трубы небольшого сечения можно согнуть и без нагрева, поскольку они и так отличаются хорошей пластичностью.

Нормативные рекомендации относительно использования нагрева имеются только для изделий круглого сечения. Так, нагревать перед гибкой рекомендуется трубы, диаметр сечения которых превышает 10 см. В тех случаях, когда согнуть необходимо квадратные или прямоугольные трубы, ориентироваться стоит на собственный опыт или советы других домашних мастеров.

1. Без предварительного нагрева гнут трубы, высота профиля которых не превышает 10 мм.
2. Если высота профиля труб превышает 40 мм, их обязательно следует нагревать перед гибкой.

Если в вашем распоряжении имеется трубогиб, с его помощью вы легко справитесь с задачей холодной гибки труб, высота профиля которых находится в интервале 10–40 мм. При отсутствии такого приспособления необходимо решать вопрос о том, как согнуть трубу без трубогиба, предварительно проведя несложные испытания. Они помогут вам определить, следует нагревать профтрубу перед гибкой или нет. Проводятся эти испытания следующим образом. Один конец трубы зажимается в тиски, а на второй надевается труба с большим размером внутреннего сечения. Если при помощи такого плеча удается согнуть зажатую в тиски трубу, можно выполнять этот процесс без предварительного нагрева.

Гибку труб по различным методикам хорошо демонстрирует обучающее видео, однако не будет лишним предварительно изучить этот процесс во всех подробностях.

Гибка профтруб с предварительным нагревом

Чтобы своими руками согнуть профильную трубу горячим методом, необходимо предварительно заполнить ее песком. Это позволит сделать изгиб более качественным и равномерным. Поскольку вам придется иметь дело с горячим металлом, все работы следует выполнять в плотных брезентовых рукавицах. Сама гибка, с реализацией которой можно ознакомиться по видео, выполняется в следующей последовательности.

• Оба конца профильной трубы необходимо закрыть заглушками, которые изготавливаются из деревянных брусков. Длина таких заглушек должна быть в 10 раз больше ширины их основания, которое, в свою очередь, должно иметь площадь, в два раза превышающую площадь отверстия в трубе, закрываемого с их помощью.
• После подгонки заглушек под внутреннее сечение трубы на одной из них выполняется 4 продольных паза, которые необходимы для выведения газа, скапливающегося в трубе при нагревании заполняющего ее песка.
• Участок профтрубы, который вы планируете согнуть, требуется предварительно отжечь.
• В качестве наполнителя для трубы надо использовать песок средней зернистости. Если нет очищенного строительного песка, можно взять любой, даже из детской песочницы, но его следует соответствующим образом подготовить. Так, песок сначала просеивают через сито с размерами ячейки 2–2,5 мм, чтобы удалить из него гравий и мелкие камешки, а окончательное просеивание выполняют на сите с размерами ячейки 0,7 мм. Окончательное просеивание необходимо для того, чтобы удалить из песка пылевые включения, которые могут спечься при нагревании.
• Подготовленный песок необходимо прокалить при температуре 150 градусов Цельсия.
• Перед набивкой песком один конец трубы закрывают заглушкой, на которой нет газоотводных каналов. Во второй конец вставляется воронка, через которую порционно засыпают подготовленный песок. Чтобы песок равномерно и плотно заполнял всю внутреннюю полость трубы, при его засыпании необходимо постукивать по стенкам изделия, используя для этого деревянную или резиновую киянку.
• После полного заполнения трубы песком ее второй конец также закрывают заглушкой.
• Участок, который будет нагреваться для дальнейшего сгибания, необходимо отметить мелом.
• Трубу нужно закрепить в тисках с шаблоном или в трубном зажиме. При этом важно, чтобы сварной шов, если он есть на поверхности изделия, оказался сбоку. Придерживаться этого требования надо потому, что сварной шов нежелательно подвергать сжатию или растяжению.
• Участок трубы, предварительно отмеченный мелом, нагревают докрасна при помощи газовой горелки. После полного прогрева трубу аккуратно, не совершая резких движений, сгибают в один прием, прикладывая усилия строго в вертикальной или горизонтальной плоскости.
• После остывания согнутой трубы полученный результат сравнивают с шаблоном. Если все нормально, то из концов изделия удаляют пробки и высыпают песок.

Данный метод, который несложно реализовать и в домашних условиях, лучше всего использовать в тех случаях, когда на профтрубе надо сформировать единичный угловой изгиб. Многократный нагрев металла может привести к потере его прочности, а избежать этого невозможно, если вы гнете трубу для ее использования в качестве элемента арочной конструкции.

Как согнуть трубу без предварительного нагрева

Самому согнуть профильную трубу, не нагревая ее предварительно, можно как с наполнителем, так и без него. Не требуют наполнения песком или канифолью трубы, высота профиля которых не превышает 10 мм.

Существует еще одна методика, предполагающая использование вместо наполнителя пружины с плотной навивкой витков, которая вставляется во внутреннюю полость профтрубы и защищает стенки изделия от деформации, а также от чрезмерного изменения их толщины в процессе гибки.

Тем, кому надо согнуть своими руками профильные трубы, предварительно не нагревая их, можно воспользоваться обучающим видео и следующими несложными рекомендациями.

1. Получать требуемый изгиб на профильных трубах можно с помощью простейших приспособлений – тисков, оправок, гибочных плит.
2. Можно использовать для изделий с круглым профилем. В этом приспособлении необходимо переделать рабочие ролики, форма выемки в которых должна соответствовать профилю трубы.
3. Наиболее эффективно и точно согнуть трубы можно с помощью , который можно приобрести или изготовить своими руками.

Приспособления для гибки труб

Вопрос о том, как согнуть трубу без трубогиба, не вызовет затруднений, если использовать для выполнения этой операции простейшие приспособления. Выполнять холодную гибку труб можно с помощью следующих устройств.

• В тех случаях, когда согнуть необходимо мягкую (алюминиевую) или стальную трубу с высотой профиля не больше 10 мм, используется горизонтальная плита с отверстиями, в которые вставляются упоры – металлические штыри. При помощи этих штырей и выполняется гибка изделий по требуемым параметрам. У данного метода есть два серьезных недостатка: невысокая точность гибки, а также то, что при его использовании необходимо прикладывать значительные физические усилия.
• Изделия с высотой профиля 25 мм лучше гнуть при помощи роликовых приспособлений. Труба надежно фиксируется в тисках, а к той ее части, которую надо согнуть, усилие прикладывается при помощи специального ролика. Данное приспособление позволяет получить более качественный изгиб, но также требует приложения физических усилий.

Вариант, что называется, на скорую руку. Длинный рычаг этого крайне незамысловатого приспособления позволяет справиться с довольно толстыми трубами

Для формирования на стальных или алюминиевых профтрубах изгиба с большим радиусом кривизны используют неподвижные округлые шаблоны, на которых монтируют специальные хомуты для фиксации изделия. На таком приспособлении трубу гнут также вручную, с усилием укладывая ее в паз шаблона, форма которого точно соответствует требуемому радиусу изгиба.

Фанера и металлические скобы – это всё, что нужно для изготовления гибочного шаблона

Гибочная плита

Чтобы эффективно гнуть стальные или алюминиевые трубы в домашних условиях, можно изготовить модернизированную гибочную плиту, воспользовавшись следующими рекомендациями.

1. Роль такой плиты играет панель, которую вырезают из листового металла большой толщины.
2. Панель, выполненную таким образом, приваривают к стойке, которая устанавливается на специальный пьедестал.
3. В панели просверливается два отверстия, необходимые для установки болтов, служащих упорами для профильной трубы.
4. На один из болтов-упоров устанавливается специальная насадка, при помощи которой и регулируется радиус изгиба.
5. Чтобы обеспечить соосность отрезков трубы, прилегающих к сгибу, над заготовкой размещают металлическую пластину, фиксируемую болтами.

В тот момент, когда вы не будете использовать такой модернизированный трубогиб, его пьедестал можно приспособить для выполнения различных слесарных операций.

Гибка по оправке

Для гибки в домашних условиях профильных трубных изделий, высота стенки которых не превышает 25 мм, можно изготовить специальную оправку. В этих целях лучше использовать габаритный верстак, на поверхности которого будет достаточно места для такого приспособления. Для выбора оптимального места расположения элемента, фиксирующего сгибаемую трубу, на одном конце верстака выполняются часто расположенные отверстия. За обеспечение требуемого радиуса изгиба профтрубы отвечает специальный шаблон, который можно изготовить из толстой фанеры или металлического уголка, если вы собираетесь часто его использовать.

Применение профилегиба

Конечно, если вам предстоит значительный объем работ по гибке профильных труб, лучше изготовить для этого специальный станок, чертежи которого несложно найти в интернете. Не будем здесь разбирать данный вопрос, так как более чем детально рассмотрен в статьях по ссылкам ниже.

Не обойтись без такого станка и в том случае, если вам надо согнуть трубы с большим сечением профиля. Основными рабочими органами такого станка, отличающегося широкой универсальностью, являются три валка, два из которых фиксируются неподвижно, а за счет изменения положения третьего регулируют радиус изгиба изделия. В качестве привода такого устройства используется цепная передача и рукоятка, которую вращает оператор.

Очевидно, что вариантов устройств, позволяющих эффективно сгибать профильные трубы для изготовления теплицы, навеса или других конструкций, достаточно много. Рассмотрев эти варианты и выбрав из них тот, который оптимально соответствует вашим возможностям и потребностям, всегда можно обеспечить себя удобным и недорогим трубогибочным устройством.

(голосов: 5 , средняя оценка: 5,00 из 5)

Создание изгиба профильной трубы профессиональным строителем или обычным хозяином часто может встретиться в процессе стройки или ремонта любого загородного дома и коттеджа. Решившись выполнить сгибание профильной трубы собственными руками в бытовых условиях, хозяин всегда озадачивается о том, как правильно и надежно устроить тепличную конструкцию, крытую террасу или курилку.

При создании таких конструкций используют именно изделия, так как они намного популярнее перед трубами с традиционной круглой формы.

Трубы, имеющие обыкновенное сечение в виде круга сгибаются с помощью обычного гидравлического трубогиба со специальными башмаками и роликами для круглых заготовок. При этом изогнуть профильные детали на таком станке не представляется возможным, так как его исполнительные устройства для круглых форм просто-напросто испортят профиль – заготовка растрескается, поломается, или совсем раздавится.

Способы сгиба профильных элементов

Профильную трубу можно без всяких дефектов изогнуть и своими руками. Для изготовления таких гнутых профильных деталей существует много приемов. Одним из распространенных вариантов является сгибание профильной заготовки с помощью специальных устройств – так называемых профилегибов. Однако цена такого оборудования достаточно высокая, которая ставит под вопрос приобретение такого специального станка у обычного хозяина.

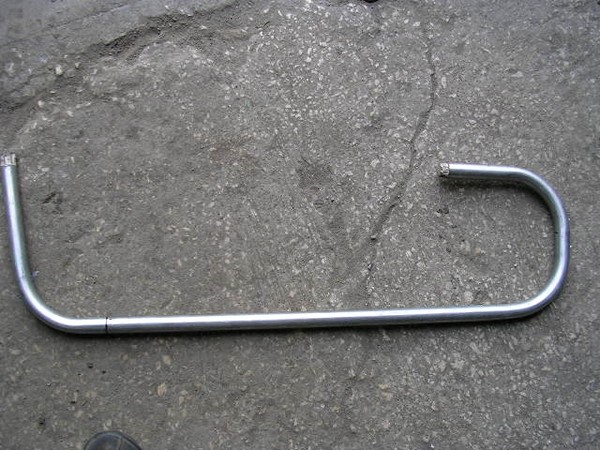

как согнуть профильную трубу без трубогиба

В случае редкой необходимости изготовления гнутых профилей в бытовых условиях предлагается приобрести на рынке специальные трубогибы для ручной работы, используемые как для труб с круглым сечением, так и для профильных заготовок. Стоимость такого домашнего оборудования ориентировочно равняется 100 долларам. Стоит отметить, что при использовании ручных инструментов для создания гнутых деталей необходимо хозяину иметь соответствующую физическую и моральную подготовку – работа требует выносливости и терпения, но экономно.

При одноразовой необходимости выполнения сгибов на заготовках покупать даже ручные механизмы нерационально. В этом случае рекомендуется приобрести на рынке уже изготовленный элемент или можно сделать заказ в мастерской либо на соответствующем предприятии, где за сравнительно невысокую плату смогут изготовить любую деталь из собственного профильного материала.

При таком решении задачи можно не только снизить стоимость работ и не потратить личное время и силы, но и достичь необходимого результата – получить деталь с качественным и правильным сгибом определенного диаметра или формы.

В каждом строительном и не только деле всегда существуют народные методы. Изгиб профильных заготовок собственными руками – не исключение. Только в этом случае существует возможность изготавливать сгибы , медных или полимерных трубных заготовок некрупного размера.

Сгибание профильных изделий посредством трубогиба

Специфика процесса

В случае самостоятельного изготовления изгиба профильной заготовки необходимо вначале определиться с размером ее сечения, толщиной стен, материалом, из которого сделана деталь, а также с диаметром или формой изгиба.

При этом также необходимо учесть условия имеющегося производства, которые смогут обеспечить максимальную точность изгиба и высокое качество производимых деталей.

Сгибание профильных труб происходит в определенных пределах технических допусков по толщинам стенок и конфигурации сечения. Важной задачей является недопущение таких дефектных явлений, как сломы внутренней части сгибаемой профильной заготовки и раздавливание поперечной части заготовки.

Изготовление сгиба

С целью изготовления изгиба необходимо иметь специальный трубогиб, предназначенный для сгибания холодным способом с растяжением. Создаваемое посредством такого станка растяжение даст сдвиг нейтральной оси заготовки в сторону изгиба. Такой эффект при растягивании профильной детали даст возможность снизить образование гофрированной зоны на поверхности изгиба.

Расположившись в агрегате, заготовка зажимается по краям и одновременно растягивается. Вместе с этим, при перемещении сгибаемого шаблона, труба начинает сгибаться.

Для сгибания заготовки из нержавеющей стали без дефектов, ухудшения качества и снижения стойкости стен детали в зоне изгиба такой процесс необходимо выполнять под внутренним гидростатическим давлением. Для этого необходимо заглушить концы трубы пробками, внутри которой находится залитая жидкость. Далее, нужно переместить сгибаемый шаблон к центру изделия, посредством которого делается изгиб определенной формы или диаметра.

Процесс сгибания своими руками

Сделать изгиб профильной заготовки собственными руками можно без всякого профессионального оборудования и специальных инструментов. Таким способом чаще всего можно достичь изгиба на самом деле относительно хорошего качества.

Формирование изгиба посредством обычной болгарки и с помощью сварки

Для сгибания профильной трубы первым делом необходимо иметь обыкновенную болгарку и сварочную машину.

С целью сгибания заготовки необходимо пройти следующие этапы:

1. Определить радиус сгибания заготовки.
2. Вдоль сгибаемой линии профильной детали нужно сделать поперечные разрезы трех плоскостей с одинаковым интервалом между собой.
3. Далее, без особого труда можно согнуть деталь.
4. Затем необходимо заварить прорезанные участки.
5. Сварочные швы необходимо обработать и зашлифовать.

Сгибание с применением средств внутреннего противодействия

Для осуществления такой технологии необходимо использовать такое средство, как специально приготовленная пружина. При этом нужно внутрь профильной трубы внедрить пружину прямоугольного сечения из металлической проволоки с толщиной от 1 до 4 мм в зависимости от размеров сгибаемой трубы. Далее, можно начинать сгибать элемент.

Размер отрезков сегмента пружины должен быть меньше внутренних размеров сечения трубы на 1,5–2 мм, для создания возможности проникновения пружины внутрь трубы без особых усилий.

После ввода пружины к месту планируемого изгиба заготовки перед сгибанием необходимо нагреть район сгиба паяльной лампой. После этого можно выполнить изгиб изделия с помощью специальной болванки с таким радиусом, который должен совпадать с необходимым внутренним радиусом сгибаемой детали.

С целью сгибания профильной детали для отопления или водоснабжения из меди существует один относительно неординарный способ, выполнимый только зимнее время.

Заключается такой уникальный вариант в следующем:

1. Первым делом необходимо один край медной трубы закупорить пробкой и наполнить ее водой.
2. Затем расположить заготовку с водой на улице в морозную погоду до окончательного замерзания воды.
3. Далее, выполнить сгибание трубы в соответствии с гибочным шаблоном определенного радиуса. При этом труба гнуться будет без особых усилий и без искажения своего сечения.

По такой же схеме удастся согнуть трубы дюралевого типа, а также из такого материала, как латунь.

Сгибаем без трубогиба

Сделать изгиб прямоугольной заготовки без трубогиба можно еще посредством хорошо высушенного и тщательно просеянного песка. Перед сгибанием необходимо в один из концов трубы заколотить клин из дерева в глубину, равной от 10 до 20 см. После этого засыпать до края противоположное открытое отверстие трубы очищенным и высушенным песком и забить туда подобный клин. Затем можно начинать сгибание заготовки посредством болванки определенного диаметра, который должен совпадать с планируемым размером изделия.

При слишком резких изгибах – когда радиус небольшой, участок сгибания рекомендуется разогреть посредством горелочного устройства. Благодаря набитому до краев в трубу песку сохранится форма сечения изделия.

После выполнения сгибания необходимо выжечь одну из пробок, высыпать песок изнутри и вырвать вторую пробку.

Если вы в своем частном доме или на даче занимаетесь обустройством самостоятельно, хоть единожды вам приходилось заниматься изгибом трубы. Это особенно актуально, если необходимо соорудить беседку, теплицу, например, или еще что-то подобное. Поэтому гибка профильной трубы своими руками – это всегда нужно и важно. Ведь такое изделие намного оправданней использовать, нежели «круглые» трубы.

И тут есть один нюанс. С профильным изделием все несколько сложнее, нежели с трубой круглого сечения, которую можно согнуть трубогибом. Ведь стандартные трубогибы оснащены башмаками и роликами округлой формы, предназначенными для круглого сечения. В результате использования такого станка для профильного изделия могут возникнуть дефекты или же труба сплющится. Видео с подобными «эффектами» хватает в Сети.

Способы гибки профильных изделий

Что же предпринять, чтобы не испортить трубу, но согнуть ее своими руками? Есть несколько методов. Самый простой – использование спецстанка для профильных труб. Такого плана оборудование — профилегибы. Правда, стоят такие станки достаточно много. Это неудивительно, ведь любое профессиональное оборудование стоит дороже бытового.

Однако есть альтернатива, если можно так сказать. При необходимости в таком станке время от времени, можно приобрести ручной трубогиб, который универсально подходит для стандартных и профильных труб. При этом их стоимость сравнительно низкая. Однако следует быть готовым к большим физическим нагрузкам, если осуществлять гибку «вручную».

Если загнуть трубу нужно единожды, тогда наверняка нет смысла в покупке оборудования. В таком случае целесообразнее обратиться к специалистам. Это обойдется значительно дешевле. К тому же у таких мастеров иногда можно приобрести уже готовое изделие, которое будет иметь нужную форму.

Есть и еще один вариант, как согнуть трубу без трубогиба, — «народными средствами». Однако такой способ зачастую эффективен для небольших сечений. Это могут быть полимерные, медные или стальные изделия.

Особенности гибки трубогибом

Как своими руками согнуть такое изделие? Осуществлять изгиб можно, учитывая материал, необходимый радиус изгиба, величину сечения и толщину стенок. К тому же следует учесть и необходимый уровень качества готового изделия.

Конечно, нет смысла делать чертежи и схемы, однако изгиб можно делать только в пределах допуска, учитывая величину сечения и толщину стенок. Также следует не допустить сплющивания поперечного сечения, а также появления на внутренней части трубы изломов.

Процесс гибки

Чтобы сделать изгиб, нам понадобится трубогиб. Он выполняется с растяжением холодным методом. При таком подходе растяжение вызывает смещение в направлении сгиба нейтральной оси трубы. В итоге гофрированная поверхность на сгибе фактически исключена. Существуют различные подобные станки, созданные по индивидуальным чертежам. Однако схема работы у всех приблизительно одинакова.

Когда труба помещается в устройство, она обхватывается по краям. Дальше она растягивается и одновременно изгибается.

Что же предпринять, чтобы гибка проходила без снижения качества изделия? Для этого процесс проходит под внутренним гидростатическим давлением. Внутрь в трубы подается жидкость, а на концы надеваются заглушки. Дальше к середине изделия подается гибочный шаблон. Он и придает трубе нужную форму.

Гибка сваркой и болгаркой

Сделать гибку своими руками, без трубогиба или другого приспособления возможно, при этом можно получить неплохое качество.

Как вариант, можно использовать сварку и болгарку. Рассмотрим метод подробнее. Сначала рассчитывается радиус изгиба. Далее равномерно выполняются пропилы трех сторон. Дальше изделие гнется, а пропиленные места заваривают. Место сварки обязательно подлежит обработке.

Таким простым способом можно получить профильную трубу необходимой формы, а инструменты, как видим, нужны минимальные.

Что же выбрать?

1 Тип станока предназначен для радиусной гибки профильных труб.

Характеристики стандартного станка :

Максимальное сечение трубы — 40 х40х2, 50х25х2 мм.

Минимальные диаметры круга:

• 30х30х2 — 650 мм,
• 40х20х2 — 650 мм,
• 40х40х2 — 1800 мм,
• 50х25х2 — 800 мм.

Тип привода ручной.

Ролики закаленные – все 3 шт.

Цена: 25000 рублей .

2 Тип станока предназначен для радиусной гибки профильных труб, круглой трубы и полосы.

Характеристики универсального станка :

Максимальное сечение трубы — 40х40х2, 50х25х2 мм.

Максимальное сечение круглой трубы 32х2.8 мм.

Полоса 40х4 мм.

Минимальные диаметры круга профильных труб:

• 20х20х2, 25х25х2, 15х15х1,5 –560 мм
• 30х30х2 — 650 мм,
• 40х20х2 — 650 мм,
• 40х40х2 — 1800 мм,
• 50х25х2 — 800 мм.

Максимальный диаметр дуги неограничен.

Тип привода ручной.

Ролики закаленные – все 3 шт.

Цена: 30000 рублей .

По желанию Заказчика за дополнительную плату станок комплектуется индикатором часового типа для изготовления более точных всех последующих заготовок.

За дополнительную плату станок может быть укомплектован электроприводом 220-380В

Гарантия 2 года

Контакты:

Тел: 8-919-831-25-14

Саратовская обл. г. Энгельс

Доставка по РФ.

Вариантов реализации поставленной задачи существует на сегодняшний день множество. Как сделать изгиб в вашем конкретном случае? Следует ориентироваться на то, какие у вас условия и требования. Если вам нужно сделать это единоразово, тогда все можно выполнить своими руками. Если желания нет, можно отдать специалисту. Если такие действия необходимо будет выполнять часто в дальнейшем, стоит подумать о покупке оборудования — трубогиба, причем профессионального.
