Битумная черепица что. Гибкая черепица: состав, особенности, мнение экспертов

Битумная черепица – практичное, легкое, недорогое и привлекательное кровельное покрытие.

Поскольку она обладает характеристиками популярных рулонных материалов, но выглядит как традиционная штучная черепица, то ее относят одновременно и к группе мягких кровель и к штучным материалам.

Своему появлению кровля из битумной черепицы обязана американской индустрии, активно развивавшейся с середины 19 века. В то время покрытие напоминало современный рулонный рубероид.

Формировать штучные изделия из него начали в 1903 году, а к середине 20 века более 45% частных домов в Америке были покрыты наиболее популярной тогда трехлепестковой битумной черепицей. Сегодня в тех же США крыши 4 из 5 домов покрыты этим материалом.

Что же представляет собою гибкая черепица, чем хороша, есть ли у нее недостатки, какие товарные марки ее производителей наиболее популярны и насколько сложен метод ее укладки?

Описание характеристик, достоинств и недостатков

Битумная черепица имеет несколько названий, ее принято обозначать как кровельная плитка, шинглас, гонт и мягкая кровля.

Конструкционно материал представляет собою многослойную структуру, состоящую из:

основы, которой является пропитанный битумом стеклохолст, стеклоткань или органическая целлюлоза;
слоя из окисленного битума с полимерными добавками;
слоя из окисленного битума с SBS-модификаторами;
верхнего слоя из цветного базальтового гранулятора, минеральной крошки или сланцевой посыпки.

Чтобы плитка не склеивалась при транспортировке и хранении, на ее основу наносят специальный битум, клейкий слой с полиэтиленовой легкосъемной защитой или кремниевый песок.

Визуально гонт выглядит как плоский лист небольших параметров, его форма может быть самой разнообразной с фигурным вырезом по одному краю.

Достоинства

По сравнению с другими кровельными материалами мягкая черепица обладает целым рядом преимуществ, а именно:

экономична в плане затрат на покупку, практического отсутствия отходов и обслуживания; технология монтажа гибкой черепицы не требует существенных вложений; готовая кровля обладает высокой ремонтопригодностью;
отличается исключительными гидроизоляционными свойствами, не впитывает и не пропускает влагу;
обеспечивает высокую шумо- и теплоизоляцию;
долговечна, может служить до 50 лет, поскольку абсолютно устойчива к микробиологическим и химическим воздействиям, не восприимчива к резким температурным колебаниям, морозу, атмосферным осадкам, истиранию, механическим и ветровым нагрузкам;
безопасна: не накапливает статическое электричество, не производит вредных испарений, не несет существенных нагрузок на основные конструкции;
проста и удобна в хранении, транспортировке, монтаже и обслуживании (не требует устройства системы схода снега);
эстетична выпускается в различных цветовых решениях, черепица смелых оттенков используются для воплощения современных стилей, естественные цвета – для традиционных экстерьеров.
универсальна: может использоваться для кровель простой и сложной конфигурации.

Недостатки

Как и любой другой материал, гибкая черепица не лишена недостатков, к ним относится то, что при ее монтаже предъявляются повышенные требования к подготовке основания. Материал может укладываться только на сплошную обрешетку, в ряде случаев может потребоваться подкладочный ковер.

Кроме того, область применения гибкой черепицы ограничивается наклоном крыш. Ее рекомендуется применять на кровлях с уклоном более 12 градусов. Меньший уклон будет способствовать застою влаги, ее проникновению под черепицу, что может провоцировать протекание кровли.

Для каких кровель подходит

Подходит для покрытия крыш домов шале, навесов, пристроек и традиционного жилья. Гибкая черепица может применяться как для обустройства новых кровель, так и для реконструкции (ремонта) старых.

При этом она может быть уложена прямо поверх существующего покрытия при определенной подготовке поверхности. В готовом виде покрытие из гонта имеет объемный респектабельный вид, смотрится очень выигрышно и на частных домах коттеджного типа и на больших зданиях общественного назначения.

Сегодня на российском рынке присутствует мягкая черепица отечественного и импортного производства. Демократичная цена материала позволяет выбрать модель параметров, наиболее совпадающих с требованиями каждого конкретного потребителя и уровнем его бюджета.

Особенности технологии укладки

Наиболее качественно устройство кровли из гибкой черепицы смогут выполнить, конечно, профессионалы. Но если возникла острая необходимость в монтаже, требуется экономия бюджета и есть навыки монтажно-строительных работ, то уложить мягкий гонт можно и самостоятельно.

Подготовка основания требует детального подхода и тщательного исполнения.

Фанера, доски или OSB, выполняющие функцию основания необходимо обработать антисептиком и противоогневым составом. Поверхность, на которую будет укладываться гибкая черепица, должна быть сухой, чистой и ровной. Специалисты рекомендуют делать сплошную обрешетку, также лучше использовать OSB плиты, чтобы поверхность подложки была ровной и прочной.
Основание укладывается на обрешетку и стропила, между которыми должна быть выполнена теплоизоляция.
Под гонт необходимо уложить стеклоизол или рубероид.
Под основанием мягкой черепицы необходимо обустроить вентиляцию. Это обеспечит долговременность эксплуатации кровли, т.к. излишняя влага будет удаляться из системы. Если этого не сделать, то переувлажнение приведет к преждевременной порче деревянных элементов кровли и крепежа.
Подкладочный ковер необходимо формировать в зависимости от угла наклона кровли. Если скат образует уклон более 18 градусов, то ковер устанавливается вдоль карнизов, свесов и внутренних углов (ендов). При угле менее 18 градусов следует укладывать подкладку снизу вверх с нахлестом не боле 10 см. Места стыков необходимо герметизировать посредством битумной мастики.

После подготовки основания производится укладка мягкой черепицы своими руками от нижнего края ската с его середины. Черепицу прямоугольной формы укладывают по самому краю свеса и далее формируют ряды вверх, первый ряд из элементов сложной конфигурации следует монтировать на 2-3 сантиметра от края карнизной черепицы. Далее ее необходимо будет обрезать и подклеить на битум.

При вбивании гвоздей в основание через пластины нельзя допускать углубления шляпок, но надежно фиксировали элементы. Каждый последующий гонт должен закрывать шляпки гвоздей предыдущего ряда. При солнечной погоде материал сам укладывается и происходит естественная герметизация стыков. В холодную погоду нужно использовать строительный фен.

В местах примыкания черепицы к вертикальным поверхностям, необходимо монтировать треугольную металлическую планку. Черепица укладывается на нижнюю часть рейки, сверху – рулонный материал, который должен заходить на стену.

В местах выхода печных труб монтаж должен производиться с особым вниманием.

Кровельные материалы, подобные гибкой черепице, по всей вероятности, будут популярны и в дальнейшем. Возможно, они будут превосходить по своим качествам мягкую черепицу, но на сегодняшний день этот материал является одним из лучших предложений рынка.

Выбор кровельного покрытия - не просто эстетическое решение. Он определяется совокупностью многих критериев: это и местность, где расположен дом, и строительный бюджет, и личные предпочтения владельцев. Выбирать материал для кровли нужно заранее, изучив разные варианты и взвесив все за и против, чтобы в дальнейшем избежать неприятных сюрпризов. Сегодня поговорим о битумной черепице, её достоинствах и недостатках, развенчаем существующие мифы и покажем реальность.

Битумное покрытие: инновационное возрождение старых традиций

Официально родиной мягкой черепицы считается Америка, где в конце XIX века впервые появились композитные кровельные материалы. Сначала это были рулонные изделия - пропитанные битумом тканевые полотна. Полвека спустя ткань заменили картоном и начали нарезать на ровные прямоугольные и шестигранные фигуры, которые получили название шингласы или гонты (куски).

Битумная черепица имеет длинную историю и пользуется большой популярностью при строительстве частных домов

Однако прообразы гибкой черепицы существовали с незапамятных времён - осиновый лемех, который активно использовался ещё в русском православном зодчестве XVI–XVIII вв., и лиственные гонты, весьма популярные в Европе начиная с XIII столетия и до настоящего времени. Что показательно - способ укладки современной битумной черепицы такой же, как у гонтов.

На Руси прототипом современной битумной плитки был лемех, который активно использовался в церковной архитектуре XVI-XVIII веков

Несмотря на давние традиции, в России гибкая черепица появилась лишь в конце прошлого столетия и сразу же завоевала симпатию застройщиков. Это обусловлено не только её преимуществами, о которых поговорим чуть позже, но и универсальностью: этакая золотая середина среди всех кровельных покрытий - мягкая, но прочная, гибкая, но черепица. Благодаря эластичности гонтов она безупречно ложится на разные формы крыш, имеющих даже участки с отрицательным уклоном: килевидные, луковичные, купольные или конструкции в стиле Skifer.

Благодаря своей эластичности и пластичности битумная черепица в точности повторяет любые изгибы кровли и легко облегает самые замысловатые детали на крышах сложной архитектуры

К тому же жёсткая конкуренция заставляет производителей постоянно модифицировать мягкие кровельные материалы, добавляя в их состав непредвиденные, но полезные добавки. Примером является фотокаталитическая черепица, способная очищать окружающее пространство, или битумное покрытие с фотогальваническими панелями, преобразующими солнечный свет в электричество. Особое место занимают металлизированные коллекции, покрытые титан-цинковой, алюминиевой, медной или золотой фольгой, которая обеспечивает абсолютную защиту кровельной плитки от губительного для битума теплового излучения, или ламинированные гонты, с помощью которых создаются объёмные покрытия.

Фотогальваническая черепица собирает энергию солнца и преобразует её в электричество

Одним словом, гибкая черепица - это высокотехнологичный материал, надёжный, безопасный, красивый и долговечный. А что же у неё внутри?

Состав битумной черепицы

Мягкие гонты обычно поставляются в виде пластин размером 100Х34 см с одним фигурно вырезанным краем. Форма нарезки бывает разной - треугольник, овал, шестигранник, волна, бобровый хвост, лофт и т. д. в зависимости от фантазии производителя. Большим разнообразием отличается также и цветовая гамма этих изделий.

Четырёхугольная нарезка гонтов придаёт кровельному покрытию сходство с натуральными черепичными плитками, а объёмный эффект создаёт контрастное чередование ламинированных лепестков

Для изготовления черепицы используют:

прочное стекловолокно;
битумные смолы с добавлением модификаторов, которые значительно улучшают качество битума;
окрашенную минеральную крошку.

Немного подробнее остановимся на видах модифицированного битума, знание свойств которых поможет правильно определиться с выбором подходящей коллекции.

Окисленный битум - искусственно состаренный, отличается высокой термостойкостью и ветроустойчивостью за счёт своей жёсткости, а также уникальной формой нарезки, имитирующей кирпич и дранку. Однако он значительно теряет прочность на морозе, поэтому укладывать такие гонты нужно в тёплое время года.

Окисленным называется искусственно состаренный битум, благодаря которому мягкое покрытие выдерживает широкие диапазоны температур, обладает высокой адгезией, гибкостью и эластичностью, а также немалым сроком эксплуатации
СБС-битум с добавлением стирол-бутадиен-стирола (искусственного каучука), благодаря чему он остаётся прочным, гибким и эластичным, не трескается при экстремально низких температурах и свободно повторяет форму поверхности, на которую его укладывают. Однако порой возникают проблемы при монтаже в жаркую погоду, поскольку при нагревании происходит разделение полимера и битума. Поэтому при использовании необходимо строго соблюдать условия укладки и хранения, оговорённые производителями.

Черепица на основе СБС-модифицированного битума обладает высокой эластичностью, но чувствительна к высоким температурам
АПП-битум - относится к термопластам. Добавка атактического полипропилена во много раз повышает стойкость материала к высоким температурам, ультрафиолету, кислотам и щелочам, а также адгезию к металлу и стеклу. Но к сожалению, уменьшает эластичность. К тому же при отрицательных температурах АПП-покрытие способно ломаться, вследствие чего его желательно использовать в регионах с тёплым климатом. При строгом соблюдении технологии монтажа такой битум прослужит до 30 лет, сохранив свои свойства даже в холодных климатических зонах.

АПП-материалы имеют невысокую эластичность, однако сопротивление усталости при циклических нагрузках у них довольно большое из-за использования полиэфирных основ
РМ-битум - ноу-хау компании Tegola. Производитель не разглашает его состав, но судя по отзывам кровельщиков, РМ-черепица имеет среднюю жёсткость и довольно хрупкая при низкой температуре, однако отличается завидной долговечностью.

Используемая компанией Tegola битумная смесь состоит из РМ-модифицированного битума и компонентов, которые обеспечивают покрытию долгий срок эксплуатации, устойчивость к разрушению и УФ-излучению

Естественно, что выбрать лидера среди такого разнообразия довольно сложно. Поэтому ориентируйтесь на погодные условия своего региона и эластичность материала, так как именно этот критерий, пусть даже косвенно, служит весомым показателем качества.

Сама же структура битумной черепицы почти одинакова у всех производителей. В основе лежит пропитанное специальным битумом стекловолокно, которое сверху и снизу защищено слоями модифицированного битума, обеспечивающими плиткам прочность и гибкость. Самый верхний слой - окрашенный минеральный гранулят, придающий черепице нужный цвет и защищающий от УФ-лучей, а нижний - защитная полимерная плёнка, предохраняющая материал от склеивания, которую перед укладкой снимают.

Традиционная битумная черепица (преимущественно прямоугольной формы) состоит из следующих слоёв:

Самоклеящиеся битумные гонты, чаще всего шестигранной нарезки, состоят из:

Технические характеристики гибкой черепицы

Многослойная структура гибкой черепицы обеспечивает её высокие эксплуатационные свойства при условии соблюдения технологии на всех этапах производства. Качество этого материала определяется по европейскому стандарту EN 544 - единому нормативу для мягких кровельных покрытий, который регламентирует следующие показатели:

вес черепичных плиток - не менее 1300 г/м², а размер пластин в пределах 1200Х250 мм ± 3 мм;
прочность на продольный и поперечный разрыв - в зависимости от класса как минимум 400–600 Н/50 мм;
пластичность и эластичность материала. Не нужно путать эти два понятия - пластичные гонты сохраняют новую форму после прекращения нагрузки (АПП-модели), а эластичные восстанавливают первоначальную форму (СБС-плитки);
потеря посыпки. Хорошая черепица не должна терять более 3 г посыпки с одного гонта;
масса чистого битума в 1 м² гибкой черепицы или вес самого стеклохолста - 100–110 г/м²;
сопротивление ультрафиолету, образованию воздушных пузырей и сползанию - при температуре более 80–90 ºC;
прочность на истирание металлической фольги - минимум 0,2 Н/мм;
теплостойкость и водопоглощение, а также высокая пожаробезопасность - температура самовозгорания 300 ºC.

Плюсы и минусы битумной черепицы

Как и любое другое кровельное покрытие, гибкая черепица имеет свою сферу применения, которая определяется основными преимуществами и недостатками материала, обусловленными спецификой его структуры и формы.

Преимущества

Мягкая кровля - один из самых распространённых кровельных материалов среди индивидуальных застройщиков. Свою популярность он приобрёл благодаря наличию множества неоспоримых достоинств.

Лёгкость, благодаря чему нет необходимости в усилении конструктивных элементов здания.
Универсальность - возможность использования на крышах любой конфигурации и подбора под разные архитектурные стили.
Долговечность - правильно уложенные покрытия способны прослужить до 50 лет.
Совершенная гидроизоляция и бесшумность.
Экономичность - малое количество отходов при монтаже.
Устойчивость к гниению, коррозии, ржавчине.
Пластичность. Гибкая черепица хорошо скрывает подвижки дома при его осадке. Помимо этого, она морозоустойчива, является хорошим диэлектриком, поэтому отпадает надобность в обустройстве молниезащиты, и теплостойка - выдерживает температуру до +140 ºC.
Отсутствие парусности, вследствие чего черепичное покрытие запросто переносит самые порывистые ветры.
Неплохая устойчивость к воздействию биоагентов - химических кислот, мхов, лишайников, грибков.
Удобство доставки и хранения, а также приемлемая стоимость относительно других кровельных настилов и быстрый монтаж.

Видео: особенности и преимущества мягкой черепицы

Недостатки и ограничения по применению гибкой черепицы

В определённых условиях битумную черепицу применять нерационально или затруднительно, чему способствуют имеющиеся у неё недостатки.

Укладка битумной черепицы

Монтаж мягкой черепицы чрезвычайно прост. Это признают даже скептики. Нужно лишь строго придерживаться инструкции производителей, и тогда битумное плиточное покрытие гарантировано прослужит долгое время. Тем не менее определённые нюансы всё-таки есть и на них нужно обратить особое внимание.

Битумные плитки из разных партий могут незначительно отличаться по оттенкам. Поэтому перед укладкой гонты из 5–6 упаковок нужно перемешать в случайном порядке, чтобы выровнять тональность и избежать разноцветия по всему кровельному полотну.

Тщательно обустраивать ендовы и кровельные проходы, так как большинство протечек происходит именно в этих зонах.
Правильно укладывать все слои кровельного пирога, используя для него качественные материалы, лучше всего одного производителя.
При строительстве дома с нуля желательно монтировать подкладочный ковёр по всей кровле, а не только на проблемных участках. Это значительно увеличит срок службы покрытия.
При реконструкции кровли битумную черепицу можно укладывать на старое мягкое покрытие, предварительно убедившись, что стропильная система и сплошное основание соответствуют требованиям по качеству и прочности.
При расчёте битумного покрытия следует добавлять 3% на запас для обычных по дизайну кровельных конструкций, до 5% - для сложных форм и 12–15% - при обустройстве криволинейных участков: башен, конусов, куполов.
При укладке черепицы в холодное время, когда температура воздуха меньше +5 ºC, следует подавать на крышу из тёплого помещения одновременно не более 5–6 пачек, а самоклеящуюся полоску каждого гонта прогревать тепловым феном.

Видео: монтаж кровельных проходок

Кровельный пирог под гибкую черепицу - это совокупность материалов, от качества и правильного расположения которых зависит долголетие крыши и комфортный микроклимат в доме. В состав кровельного пирога входят:

Сюда можно добавить ендовный ковёр, карнизные и фронтонные свесы и планки примыкания, гальванические гвозди, мастики и вентиляционные доборы.

При неправильном монтаже кровельного пирога, использовании сомнительных материалов, отказе от укладки каких-либо слоёв ухудшаются эксплуатационные свойства гибкой черепицы, что неизменно ведёт к протечкам, появлению конденсата, теплопотерям, образованию наледи, сосулек и шуму во время дождя.

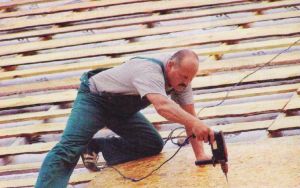

Подготовка основания

Основание под подкладочный ковёр и битумную черепицу должно быть сплошным, жёстким, ровным (допустимы перепады не более 1–2 мм) и сухим.

Укладывать гонты и изоляционный ковёр на влажное основание категорически запрещено, чтобы не допустить вздутия материалов.

Рекомендуется монтировать сплошной настил с разбежкой швов, минимальным зазором (3–5 мм) для компенсации линейного расширения и крепить специальными ершёнными гвоздями либо саморезами по дереву. Используемые материалы должны соответствовать стандартам: фанера - ГОСТ 3916.2–96, ОСП-3 - ГОСТ Р 56309–2014. Толщина сплошной основы должна быть не меньше 9 мм практически для всех моделей, хотя для некоторых серий черепицы, таких как «Вестерн» и «Континент», она должна составлять порядка 12 мм. Впрочем, толщина настила обычно оговаривается в инструкциях производителей.

При обустройстве деревянной сплошной основы нужно:

Видео: подготовка основания под мягкую черепицу

Усиление карнизных и фронтонных свесов

Для укрепления карнизных свесов используют специальные металлические планки, укладывая их на ребро по краю сплошного настила с нахлёстом 30–50 мм и фиксируя кровельными гвоздями в шахматном порядке через 120–150 мм, а в местах нахлёстов - с интервалом 20–30 мм. Остальную поверхность скатов укрывают подкладочным ковром, после чего аналогично карнизным усиливают и фронтонные свесы, укладывая торцевые планки поверх изоляционной подложки.

Металлические планки для мягкой кровли формируют и отводят потоки воды вдоль карнизов, фронтонов, примыканий и предотвращают попадание влаги под гибкую черепицу

Монтаж подкладочного изоляционного слоя

Подкладочный ковёр представляет собой надёжный и прочный материал для дополнительной гидроизоляции кровли. Его монтаж необходим при любом уклоне крыши и по всей площади. Но стоит уделить больше внимания ендовам, свесам и кровельным проходам. В ендовах подкладочный ковёр следует укладывать на ширину 1 м, по 50 см на каждый скат, желательно без нахлёстов, т. е. сплошным слоем по всей длине. Если же это невозможно, делают нахлёсты в 30 см с тщательной проклейкой швов, особенно в зоне конька.

Подкладочный ковёр под мягкую черепицу обеспечивает максимальную защиту крыши от протекания в наиболее сложных местах - изгибах, примыканиях и вокруг дымоходов

Вдоль карнизов подкладочный материал укладывают на величину карнизного выступа плюс 600 мм от внутренней поверхности стены, что предотвращает протечки в карнизном отсеке из-за резких температурных изменений. Подкладочный материал не доводят до перегиба карнизной планки на 1–2 см. Величина отступа зависит от уклона крыши и длины скатов - чем круче и длиннее скаты, тем отступ делают больше, но в любом случае он должен совпадать с отступом стартовой полосы.

Видео: монтаж подкладочного ковра Anderep GL

В ендовах битумную черепицу укладывают двумя способами: открытым и методом подреза. Если гонты монтируются методом подреза, то ендовный ковёр не нужен. В ином случае по оси разжелобков поверх подкладочного материала монтируют ендовную подложку, делая смещение в одну сторону на 2–3 см и промазывая битумной мастикой по периметру изнанки на 10 см.

Перед укладкой основного покрытия на ендовы и наклонные рёбра наклеивают дополнительные полосы подкладочного материала

В районах с жарким климатом при обустройстве разжелобков рекомендуется заменить ендовный ковёр металлическим листом с антикоррозийным покрытием. С лицевой стороны металлический лист или ендовный ковёр прибивают кровельными гвоздями с шагом 20–25 см, отступая от края 2–3 см. Ендовную подложку укладывают с нахлёстами величиной 30 см. Хотя по возможности ендовный ковёр, как и подкладочный, лучше всё же монтировать сплошным настилом с проклейкой швов в районе конька.

Видео: монтаж открытым способом гибкой черепицы в ендове - подготовительный этап

Последним шагом перед укладкой битумной черепицы является разметка скатов. Разметочные линии не указывают местá фиксации плиток, а служат направляющими - помогают выровнять гонты по горизонтали и вертикали, что весьма актуально при нарушении геометрии скатов или при имеющихся врезках каких-либо элементов крыши. Шаг по вертикали равен ширине выбранной черепицы, а горизонтальные линии наносят с промежутком 1 м.

Чтобы аккуратно уложить мягкую черепицу по всей кровле, поверхность крыши размечают с шагом, указанным в инструкции к выбранному материалу

Видео: разметка кровли перед укладкой гонтов гибкой черепицы Tegola

Этапы монтажа

Укладка гибкой черепицы производится в следующем порядке.

Вначале монтируют все слои кровельного пирога, начиная от пароизоляции и заканчивая укладкой изоляционной подложки (подкладочного ковра). Здесь некоторые начинающие застройщики допускают серьёзную ошибку - в целях экономии не прокладывают гидроизоляцию, считая, что подложка и так убережёт начинку крыши от непогоды. От ливней и снегопада она, безусловно, защитит, а вот от града - увы, не всегда, о чём уже говорилось выше. Так что экономия эта призрачная, поскольку стоимость гидроизоляционных материалов в общей смете кровли мизерная, а вот сохранность утеплителя и стропильной системы вырастает в несколько раз. К тому же гидроизоляция даёт возможность укладывать более дорогостоящий подкладочный ковёр частично, а не сплошным настилом .

Грамотно уложенный кровельный пирог под гибкую черепицу обеспечит уютный микроклимат в доме и избавит от незапланированных дорогостоящих ремонтов
Монтаж стартовой полосы. Для стартовой полосы существует универсальная коньково-карнизная черепица, но можно использовать и рядовые гонты с обрезанными лепестками. Плитки наклеивают поверх подкладочного ковра, отступив от изгиба карнизной планки 1–2 см, и прибивают гвоздями. Важный момент - правильное забивание оцинкованных гвоздей - после фиксации шляпка должна находиться в одной плоскости с черепицей, а не врезаться в неё. При использовании обрезных рабочих гонтов из-за отсутствия на них клейкого слоя тыльную сторону стартовых полос промазывают мастикой.

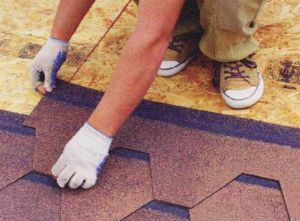

Укладка рядовой черепицы. Первый ряд начинают монтировать с центра ската, отступив от стартовой полосы 10–20 мм. Все последующие ряды укладывают в выбранном направлении диагональными полосами или пирамидой, начиная от середины ската со смещением в половину лепестка относительно нижнего ряда. Закрепляют плитки таким образом, чтобы нижний край лепестков находился на одном уровне с верхним краем вырезов предыдущего ряда. На фронтонах рабочие гонты обрезают на 1–2 см для отвода воды во время косого дождя и проклеивают стыки мастикой. Для облегчения укладки на многих моделях черепицы, особенно ламинированной, производители наносят на лицевую поверхность монтажную линию, которая помогает убедиться в правильности расположения плиток перед окончательной фиксацией. Рисунок готовой кровли в большинстве случаев должен получиться абстрактным, если иное не задумано дизайнерами.

Монтаж гонтов лучше начинать с середины, закрыв стык карнизной полосы и немного отступив от края. Перед монтажом защитная плёнка удаляется, иначе пластины не склеятся
Обустройство ендов. При открытом водостоке рядовые гонты монтируют в хаотичном порядке по линии ендовы поверх ендовного ковра и фиксируют каждую плитку гвоздями, располагая их на расстоянии минимум 30 см от оси стыка скатов. Смонтировав одинаково обе стороны, шнуркой отбивают две мелованные линии, по которым прорезают гонты, а в верхнем ряду дополнительно вырезают уголок для направления дождевой воды в ендову. Ширину желобов делают порядка 5–15 см в зависимости от окружающего пространства - чем больше рядом деревьев, тем шире должны быть желоба, чтобы избежать засорения ливнестока опавшими листьями. При отсутствии клеевого слоя изнанку прорезанных плиток промазывают мастикой и приклеивают. Немного иначе укладывают битумные гонты методом подреза. Его применяют большей частью при разной покатости сопредельных скатов. Начинают укладку полотен на пологом скате, нахлёстывая их на крутой скат не менее чем на 30 см, и фиксируют каждую черепицу в верхней части гвоздями. Укрывают весь малоуклонный скат, а затем отбивают мелованную линию на крутом скате на расстоянии 7–8 см от центральной оси, подрезают по ней предназначенную для укладки черепицу, промазывают каждую при необходимости мастикой и приклеивают вдоль линии прохождения ендовы.

Чтобы не повредить нижележащие слои, черепицу при обустройстве ендов нужно резать не на кровле, а на подложенной доске
Укладка черепицы на коньке и рёбрах. Уложив всю черепицу, формируют рёбра и конёк, устанавливают аэраторы, оформляют водостоки, подшивают карнизные и фронтонные свесы. Для конька и рёбер используют коньково-карнизную черепицу, разделив её на 3 части по местам перфорации. Рабочую черепицу обрезают так, чтобы при её укладке между смежными скатами образовалась прорезь 5 мм. Разметочной шнуркой отбивают 2 линии вдоль конькового хребта или ребра и начинают формировать конёк (ребро), укладывая черепицу по рёбрам снизу вверх, а на коньке - с противоположной преобладающим ветрам стороны. Каждую черепицу укрепляют двумя гвоздями с обеих сторон, чтобы нахлёст (3–5 см) последующей черепицы перекрывал гвозди предыдущей. В холодное время рекомендуется перед укладкой сделать изгиб каждого гонта на подогретой до 30–40 ºC трубе диаметром 10 см.

Конёк и наклонные рёбра оформляются одинаково: уплотнители проходов крепят гвоздями, сверху наклеивают рядовую черепицу, а в местах примыканий к дымовым трубам используют металлический фартук и заполняют стыки силиконовым герметиком
Обустройство кровельных проходок и выполнение примыканий. Коммуникационные трубы, антенные и вентиляционные выходы небольшого диаметра герметизируют в нижней части с помощью специальных проходных элементов, фиксируя их к основанию, а поверх укладывают обрезанные по форме битумные гонты и приклеивают их мастикой. После этого на проходной добор монтируют необходимый кровельный выход. В местах примыканий к стенам или дымовым трубам вначале набивают треугольную рейку, на которую заводят рядовые гонты. Поверх монтируют полосы ендовного ковра шириной не меньше 50 см, проклеивая их с тыльной стороны мастикой и поднимая на вертикальную стену как минимум на 30 см. Верхнюю часть примыканий заводят в штробу, чтобы обеспечить защиту узла от атмосферной влаги, закрывают фартуком, механически его фиксируют и герметизируют.

Видео: ошибки при укладке мягкой черепицы

Отечественный рынок битумной черепицы

В настоящее время российский рынок мягкой черепицы огромен - от коллекций экономкласса до элитных серий. Поэтому каждый потребитель найдёт продукцию на свой вкус и кошелёк. Наиболее востребованной считается гибкая черепица следующих брендов:

Icopal («Икопал») - датский концерн с вековой историей, имеющий собственное производство в Дании, Франции и Финляндии. Продукция компании выделяется демократичной ценой при высоком качестве. Каждый гонт имеет двойное или тройное армирование, что делает кровельные плитки невероятно прочными и устойчивыми к любым негативным воздействиям.

Черепица Icopal сертифицирована в соответствии с нормативами ISO и специально разработана для стран с холодным климатом
Katepal (Финляндия) - черепица этого производителя отличается двумя параметрами: наличием паз-гребня, благодаря чему значительно упрощается монтаж и упрочняется покрытие, а также цветными базальтовыми гранулами, создающими эффект объёмности кровельного настила.

Битумная черепица Katepal производится из СБС-модифицированного битума, блягодаря чему она является тепло- и морозостойкой, а значит, оптимально подходит для российского климата с жарким летом и довольно холодной зимой
Shinglas («Технониколь», Россия) - самая распространённая черепица среди отечественных застройщиков. Характеризуется высокой теплостойкостью - 95 ºC, рельефностью и текстурой, с успехом копирующими натуральные материалы.

Битумнaя черепицa Shinglas - общепризнанное покрытие высокого качества, которое отличается прочностью и гибкостью, что позволяет использовать его для крыш различных типов
Tegola (Италия) - модельный ряд мирового лидера насчитывает более семнадцати коллекций и почти 200 цветовых оттенков. Так что разгуляться есть где. Особый интерес представляют модели, не имеющие аналогов среди других производителей - с медным, титан-цинковым, медным патинированным и алюминиевым слоем вместо классической каменной крошки. Такие разработки позволяют при невысокой цене получить необыкновенное по красоте покрытие, которое подойдёт ко всем стилистическим направлениям.

Благородные титановые и медные покрытия со временем покрываются патиной, что не влияет на качество гибкой черепицы Tegola, а лишь делает её внешний вид более привлекательным

Заслуживает внимания черепица марок Brai (Италия), IKO (Канада, Бельгия), «Уральская кровля» и Ruflex (Россия), а также Owens Corning (США) со смешным логотипом в виде розовой пантеры, но с серьёзными эксплуатационными показателями и пожизненной гарантией.

Одно из существенных преимуществ Owens Corning - высокие показатели ветростойкости, согласно которым она выдерживает скорость ветра до 210 км/ч, что регулярно подтверждается лабораторными испытаниями

Стоит ли опасаться битумной черепицы

Существует несколько мифов относительно гибкой черепицы. В обзорах и тематических публикациях можно встретить мнения, что она:

очень тонкая и может порваться. Здесь пессимисты путают толщину гонтов и толщину самого покрытия. При монтаже плитки накладываются друг на друга, образуя двухслойное полотно, которое вдвое толще. Для примера, толщина металлочерепицы 0,5 мм, средняя толщина гонтов - 3 мм, что при укладке даст 6 мм, а это в 12 раз больше. При таком сравнении малая толщина битумной черепицы уже не кажется пугающей;
трескается. Конечно же, некачественный материал может ломаться, но черепица проверенных брендов, имеющая сертификат качества, такого себе не позволит. К тому же во вкладышах производители оговаривают состав продукции, чтобы можно было определиться с выбором в соответствии с погодными условиями конкретного региона. Дело за малым - нужно читать инструкцию;
быстро теряет гранулят. Безусловно, при покупке продукции неизвестного производителя можно опасаться, что с исходом снега облысеет и крыша. Но опять-таки, обращайте внимание на стандарт качества, согласно которому норма осыпания не должна превышать 2,5–3 г/м² и протестируйте материал - проведите рукой по шершавой поверхности в одном месте несколько раз. Если крошка всякий раз осыпается, значит, вам предлагают непригодный товар;
легко воспламеняется. От попадания искры битумное покрытие не загорится - его защитит каменная крошка. При попытке поджечь саму кровлю она загорится, но локально и вскоре потухнет, так как модифицированный битум плавится, а не поддерживает горение. Но если пожар возникнет внутри дома и начнёт разрушаться кровельная конструкция, то какая уже разница - битумное покрытие, керамика или сланец;
в жаркие может стечь. Сама по себе гибкая черепица не стечёт даже с очень крутых скатов. Она размягчится, но повредить полотно можно лишь приложив к этому усилия, например, походить по нему в грубой обуви. Но вряд ли у кого возникнет подобное желание.

Битумная черепица - хороший выбор для тех, кто желает сделать крышу своего дома уникальной и неотразимой. Тем более что для этого есть все предпосылки - разнообразная нарезка, богатая цветовая гамма, возможность использовать на крышах любой конструкции. Выбирайте надёжные торговые марки, ориентируйтесь не только на форму и рисунок, но также и на состав материала. И всё у вас получится.

Битумная черепица или как ее еще называют гибкая черепица может применяться даже на самых крутых крышах, даже на вертикальных, к тому же, ее стоимость вполне по карману многим, что дает ей дополнительные плюсы при .

После укладки битумная черепица создает на крыше сплошной герметичный ковер. Множество расцветок и форм битумной черепицы позволяют подобрать, желаемый вариант, но в целом, итоговая фактура крыши издалека будет напоминать змеиную чешую или пятнистый маскировочный халат:)

Мягкая черепица красивый и довольно эластичный материал, к тому же ей не страшны ни мороз, ни жара, ни другие атмосферные воздействия. Она не впитывает влагу и не «шумит» во время дождя, не подвержена гниению, коррозии и не накапливает статическое электричество. Впрочем, как и все кровельные материалы, битумная черепица имеет и свои недостатки.

Основные преимущества битумной черепицы :

высокие показатели шумоизоляции и герметичности;
небольшая шероховатость поверхности, предупреждает лавинообразный сход снега с крыши;
небольшой вес и гибкость;
возможность установки на крышах любой геометрической сложности и уклонов, вплоть до вертикальных;
высокая ударопрочность;
отсутствие парусности;
минимум отходов при монтаже.

Основные недостатки битумной черепицы :

повышенные требования к качеству основания (необходимость создания сплошного основания из ОСБ или фанеры увеличивает совокупную стоимость кровельной системы, создает дополнительную нагрузку на стропильную систему);
достаточно сложный и трудоемкий монтаж;
морозостойкость — около 50 циклов (значительно уступает многим другим кровельным материалам);
цена (1 м² кровли, примерно в 2 раза дороже кровли из металлочерепицы).

Состав, форма и цвет битумной черепицы

Битумная черепица состоит из нескольких слоев и по своей структуре очень похожа на современные рулонные кровельные материалы, так как один из базовых ее компонентов — битум (в общем то отсюда и название).

Стеклоткань со всех сторон покрывается окисленным или модифицированным битумом, таким образом получаем основу битумной черепицы. Толщина плитки достигает 3 мм. Как правило, в состав битумного покрытия вводят специальные полимерные добавки, придающие ему долговечность, эластичность, теплостойкость и устойчивость к ультрафиолетовому излучению. На всё основание плитки или ее часть наносят самоклеящуюся битумно-полимерную массу, которая при монтаже битумной черепицы обеспечивает соединение плиток (гонтов, шинглов) между собой.

Лицевую поверхность покрывают слоем минеральной или каменной крошки (гранулятом). Именно оба эти материала делают покрытие устойчивым к атмосферным воздействиям. К тому же именно каменная крошка и создает цветовое разнообразие, а ее шероховатая поверхность предотвращает лавинообразный сход снега с крыши.

В последнее время все большей популярностью пользуется битумная черепица, на лицевую сторону которой наносят покрытие из меди, цинк-титана или алюминия. Такие варианты значительно увеличивают возможности дизайнеров, но также ощутимо увеличивают стоимость покрытия.

Сточки зрения геометрической формы битумная черепица — это небольшие листы (гонты) с фигурным нижним краем. На одном таком листе длиной 1 м и шириной немногим более 30 см расположены три-четыре черепицы.

Стандартный размер листа битумной черепицы — 1000 x 337 мм.

Битумные гонты выпускают в виде рыбьей чешуи, сот, треугольников, овалов, шести- и прямоугольников разных размеров, которые, как правило, симметрично размещены на листе. Кроме того есть и волнообразная битумная черепица, но для отделки карнизов и коньков она не подходит. Цвет гонтов может быть как однотонным, так и сочетающий в себе несколько разных оттенков основного цвета (это хорошо заметно на рисунке ниже). Используя такое покрытие, можно добиться на крыше красивого эффекта меланжа (взаимосвязанное сочетание или вкрапление различных вариантов одного отттенка).

Такое цветовое разнообразие дополнительно подчеркивается устойчивостью битумной черепицы к ультрафиолетовому излучению, благодаря чему она не меняет свой цвет со временем, то есть ее не придется перекрашивать или подкрашивать.

Секреты успешной эксплуатации битумной черепицы

Во-первых, для того чтобы битумная черепица прослужила вам долго, необходимо правильно выбрать производителя , так как это именно тот случай, когда разница в качестве материала от различных производителей может быть просто колоссальной.

Во-вторых, не менее важно правильно выполнить монтаж , строго следуя рекомендованной технологии укладки битумной черепицы конкретного производителя и очень желательно при этом использовать рекомендуемые комплектующие.

При монтаже битумной черепицы особое внимание следует уделить вентиляции подкровельного пространства — время эксплуатации крыши во многом зависит именно от долговечности стропил.

Довольно часто проблемы при укладке битумной черепицы возникают зимой, когда не применяется специальная технология монтажа (необходимо тщательно прогревать каждый лепесток черепицы), в таком случае черепицам сложно герметично соединиться между собой, в результате чего их может поднять или сорвать сильный порыв ветра.

Свойства и область применения битумной черепицы

Область применения битумной черепицы очень обширна, применяют ее и для обычных односкатных крыш, и многоскатных, причем абсолютно любой, даже очень сложной конфигурации с углом наклона более 15°, а порой даже в качестве покрытия вертикальных стен.

Еще на стадии выбора определенной марки битумной черепицы, уточните ее морозостойкость и устойчивостью к возгоранию. Как правило, для ее производства применяют не обычный, а модифицированный битум. Самых распространенных модификаторов всего два:

АПП (атактический полипропилен)
СБС (стирол-бутадиен-стирол).

АПП-модифицированный битум отличается устойчивостью к высоким температурам, но при этом показатель эластичности у него ниже.

СБС-модифицированный битум, можно сказать, является полной противоположностью предыдущего. Степень эластичности при отрицательных температурах у него выше, что предотвращает растрескивание материала в зимний период, а вот его стойкость к плавлению ниже.

Следовательно вывод очевиден — битумную черепицу на основе АПП-модифицированного битума желательно использовать в областях с теплым климатом, а битумную черепицу на основе СБС — с холодным.

Согласно пожарной классификации, различные марки битумной черепицы могут относится как к группе повышенной горючести, так и к умеренной. Но, так как кровля из гибкой черепицы со сплошным клеевым слоем позволяет длительное время блокировать доступ кислорода к источнику горения, у специалистов принято относить гибкую черепицу к трудногорючим материалам. Но все же нельзя забывать о том, что битумная черепица горит.

Для того чтобы покупателю было проще сориентироваться в ассортименте, продавцы битумной черепицы выделили четыре ценовые категории:

эконом- класс
средний класс
элит-класс
премиум-класс.

В качестве примера можно однозначно сказать, что битумная черепица с покрытием из каменной крошки будет дороже битумной черепицы с минеральным покрытием, стоимость многоцветной черепицы будет выше цены одноцветной, а импортная битумная черепица стоит дороже отечественной. Битумная черепица с медным покрытием финского производства считается одной из самых дорогих.

Комплект для битумной черепицы

В комплект кровли из битумной черепицы входят: коньково-карнизная черепица и ендова, подкладочный ковер, металлические комплектующие (карнизные планки, капельники), торцевые планки, примыкания, крепежные детали (клей, гвозди) и элементы вентиляции.

Коньково — карнизная плитка служит стартовой полосой при монтаже кровельного покрытия или делится на три части и используется как коньковая плитка.

Ендовный (подкладочный) ковер герметизирует внутренние углы кровли, а также места стыковки со стенами и дымоходом. Основа данного материала — полиэстер. Подкладочный ковер продается в рулонах размером 1 х 10 м и имеет толщину 4 мм. При небольших уклонах его используют по всей кровле.

Карнизную планку укладывают на подкладочный ковер по всей длине карниза.

Капельники защищают карнизы от влаги, препятствуют их набуханию и расслоению. Кровельный ковер не имеет выноса за карнизный свес. Следовательно, если нет капельника, вода, стекающая по поверхности кровельного материала, попадает на деревянную лобовую доску карниза.

Торцевая планка защищает материал на торцах здания от ветровых нагрузок, не дает ветру задирать и рвать плитку.

Металлическое примыкание используют для дополнительного механического крепления ендовного ковра на стыках со стенами и печной трубой.

Элементы вентиляции сделаны из морозостойкого пластика и предназначены для устройства вентиляционных вытяжек на скате и коньке.

Клей — битумно-полимерная мастика в ведрах объемом 3 и 10 л, а также в многофункциональных картриджах весом 310 г.

Кровельные гвозди — специальные нержавеющие гвозди с широкой шляпкой.

Особенности монтажа битумной черепицы

Основной особенностью подготовки к монтажу битумной черепицы является необходимость создания сплошной обрешетки. Но при этом конструкция кровельного «пирога» такая же, как и у других видов кровли. Он состоит из деревянных стропил, между которыми уложен утеплитель, со стороны помещения закрытый пароизоляционной пленкой. Поверх стропил из деревянного бруса набивают контробрешетку толщиной 30 — 40 мм. Это позволяет проветривать подкровельное пространство. На контробрешетку укладывают сплошную обрешетку, к которой в дальнейшем крепят черепицу. Обрешетку делают из влагостойкой фанеры, плит OSB или обрезной шпунтованной доски толщиной 15-20 мм. Листы фанеры или OSB-плит следует укладывать с разбежкой стыков. Основание для устройства кровли из битумной черепицы должно быть прочным, гладким и сухим.

Перед укладкой покрытия на сплошную обрешетку настилают подкладочный ковер и параллельно небольшими партиями поднимают на кровлю битумную черепицу. Укладывают ее снизу вверх и справа налево. Для этого с изнаночной стороны гонта снимают защитную полосу, под которой находится клеевой слой, и нагревают его строительным феном. Крепят черепицу к сплошной обрешетке не только с помощью клея, но и гвоздями, располагая плитки внахлест. В дальнейшем верхние гонты под воздействием солнечного тепла сплавляются с нижними, образуя сплошное водонепроницаемое покрытие. Дойдя до линии конька, верхнюю часть гонта перегибают через него, укладывают на подкладочный ковер и фиксируют на противоположном скате.

Затем внахлест крепят прямоугольные коньковые элементы. Монтировать битумную кровлю желательно при наружной температуре не ниже +5 °С. Для покрытия ендов используют подкладочный ковер, герметизирующий внутренние углы кровли, а также металлическое примыкание для его крепления. Это же устройство применяют для укладки черепицы в местах стыковки со стенами и возле печной трубы. Для монтажа такой кровли не нужны специальные инструменты. Кроме того, битумная черепица достаточно экономный материал — ее отходы составляют всего 3-4%.

В том случае, если вы решите проконтролировать своих рабочих, то проследите за следующими этапами монтажа:

боковые грани должны быть хорошо приклеены;
при устройстве обрешетки нужно использовать только просушенные доски, так как с течением времени дерево начнет подсыхать и подвергаться «кручению», а от этого может пострадать кровля;
нельзя использовать в качестве подстилочных материалов рубероид на картонной основе , даже если это значительно удешевляет кровлю (картон в процессе эксплуатации распухнет, и кровля покроется пузырями).

Представляю вам современный функциональный кровельный материал: битумную черепицу (гибкую). По виду она напоминает керамическую плитку или деревянную дранку, но дешевле их обоих.

В сравнении с черепицей натуральной – гораздо меньший вес, в сравнении с деревянной кровлей – отличные гидроизолирующие и водоотталкивающие свойства.

Битумная наплавляемая кровля – что это такое?

Битумная черепица – это штучный наборный материал для кровли, выполненный на основе битума.

Строение:

Основа – стеклохолст: обеспечивает прочность изделия на разрыв;
Пропитка – модифицированный битум: пластичность и гидроизолирующие свойства;
Нижний самоклеящийся слой – битумно-полимерная подложка, морозостойкая;
Верхний слой – посыпка из минеральных гранул: эстетика и защита от механических повреждений;
На клеящейся поверхности – защитная пленка, которую снимают перед укладкой.

Характеристики и преимущества битумной черепицы

Малый вес битумной черепицы: невысокая нагрузка на стропильную систему и другие несущие конструкции.
Простота монтажа. В теплую погоду плитки размягчаются и склеиваются друг с другом, образуя герметичное покрытие.
Водостойкость.
Прочность.
Пластичность.
Эстетика.
Черепица не проводит звук, тепло, электричество.
Цена: мягкая кровля – не самая дешевая, но относится к числу бюджетных.

Недостатки битумной черепицы

Пластичность черепицы, ее свойство размягчаться под солнцем – не только плюс, но и минус: в жару по такой кровле нельзя ходить, большой риск повредить покрытие.

Второе: гибкая черепица – абсолютно герметичный материал, воздухонепроницаемый. Чтобы конденсат не разрушал стропильную систему, слой утеплителя и само покрытие, необходима качественная вентиляция кровли.

Остальные достоинства, в сравнении с другими материалами, в том, что рулонная битумная кровля монтируется быстрее и стоит в среднем дешевле. Но у нее и срок службы меньше.

Обратите внимание

Но битумную черепицу не совсем правильно сравнивать с рулонными покрытиями. Они рассчитаны в первую очередь на плоские крыши, максимальный угол 12 градусов. А мягкой черепицей кроют крыши скатные, начиная с тех же 12°. Поэтому будем выбирать между гибкой черепицей и жесткими покрытиями.

Что лучше, битумная черепица или металлочерепица?

обладает плохими показателями звукоизоляции. Металл – проводник звука. Отчасти эта проблема решается за счет , немного нивелирует звук полимерное покрытие. Но все равно металлическая кровля грохочет во время дождя. Кровля из битумной черепицы бесшумна.
Теплоизоляция. Здесь разница заметна меньше. Теплые кровли в обоих случаях требуют размещения утеплителя. Но преимущество все-таки у гибкой черепицы: битумированный стеклохолст не проводит тепло, металл проводит.
Металлочерепичная кровля требует устройства громоотвода. Мягкая не проводит электричество.
Металлической черепицей можно крыть только плоские скаты. Мягкой – любые, включая купола, луковицы, криволинейные кровли.
Цветовая гамма большая у обоих материалов. Но из гибкой черепицы можно выкладывать мозаичные кровли, перемешивая плитки из различных пачек.
У обоих покрытий (если они качественные) высокая сопротивляемость у/ф лучам и выгоранию. Металлическая кровля нагревается под солнцем, но без риска для структуры. По мягкой кровле ходить в жару не следует, можно повредить покрытие. Необходимо устройство кровельных лестниц.
Почти все производители металлочерепицы декларируют срок службы до полувека. У гибкой черепицы все зависит от модели: на одни модификации гарантия изготовителя 10 лет, на другие 50. В пределах одной торговой марки.

Обратите внимание

Цена гибкой битумной черепицы несколько выше, чем металлической. Но при монтаже металлической остается до 40% отходов. При укладке гибкой, при грамотном расчете – в пределах 5%.

Какая битумная черепица лучше?

Битумная черепица (Соединенные Штаты). 41 серия, больше 150 цветовых решений. Гарантия от 20 лет (серия СТ-20), до 50 (Presidential Shake). Стоимость в РФ – от 600 до 2000 рублей за квадрат.

Битумная черепица Iko (Канада). Серии: Superglass Biber, Armourglass, Victorian, Diamant, Cambridge Xtreme (ламинированная). Гарантия от 15 до 30 лет, цена от 500 рублей.

KERABIT (Финляндия). Серии: KERABIT K, L, S. Основные цветовые решения: серый, красный, коричневый, зеленый. Цена битумной черепицы Керабит – от 500 рублей.

Битумная черепица Катепал (Финляндия). Бюджетная серия – Super Katrilly: гарантия 15 лет, цена от 400 рублей. Другие известные серии: KL, Rocky, Foxy, Ambient, Jazzy. Гарантия 25, фактический срок службы 50. Цена за м2 – 500-600 рублей.

Битумная черепица российского производства на рынке представлена продукцией Тегола и Технониколь:

Битумная черепица Технониколь. Серии Классик, Ультра, Джаз, Кантри. Гарантия от 10 до 50 лет. Стоимость 200-500 рублей за квадрат.

Битумная черепица Тегола. Серии: Альпин, Нордик, Аляска, Антик. Классик. Цена от 300 рублей (Классик) до 500 (Альпин).

Расчет кровли из битумной черепицы

Расчет битумной черепицы на крышу начинается с вычисления площади кровли и .

Рядовая черепица. На пачке материала указана полезная (покрываемая) площадь. Обычно это 3 метра квадратных. Т.е. площадь крыши (S) нужно разделить на 3, получится необходимое количество пачек.
Коньково-карнизная. Упаковки хватает на 20 метров карниза или 12 конька с нахлестами. Суммарную длину карнизов делим на 20, конька – на 12. Складываем, получаем количество упаковок.
Ендовный ковер (используется для ендов и примыканий). Длина 10 метров. Разделить общую длину всех примыканий и ендов на 10.
Подкладочный ковер. На крышах меньше тридцати градусов его делают сплошным. Для определения метража нужно площадь кровли S умножить на поправочный коэффициент 1,2.
На крутых кровлях ковер укладывают только в узлах. Нужно посчитать суммарную длину узлов.

Наша компания занимается установкой крышных конструкция различных видов. Я непременно отвечу на все вопросы по работе с битумной черепицей. Также мы готовы построить кровлю дома и покрыть ее материалом по вашему выбору. Посмотрите наши работы с примерными ценами.

Популярность гибкой черепицы уверенно опирается на традиционных «трех китов» малоэтажного строительства. Это привлекательная цена, долгосрочность эксплуатируемого покрытия и предельно простая технология укладки.

Немаловажным достоинством является возможность справиться с кровлей крыши собственными руками. Только для безупречного результата работ нужно знать, как битумная черепица должна укладываться на обустраиваемую конструкцию, что следует учесть в монтаже для формирования идеального покрытия.

Гибкой черепицей называется одна из разновидностей мягкой кровли, изготавливаемая по принципу рулонных материалов. По технической и технологической сути это модифицированный рубероид, улучшенный по параметрам прочности, эстетичности, износостойкости.

Для удобства укладки и формирования эффектного вида его разрезают на элементы с фигурным внешним краем. Называют их гонтом, гонтинами или плитками, укладывают по аналогии с деревянными кровлями согласно принципу «рыбьей чешуи».

В изготовлении гибких черепичин применяются те же технологии, что и в производстве рулонных битумно-полимерных вариантов кровельных покрытий. В его структуре принимают участие несколько важный слоев, это:

Стеклохолст. Служит основой указанного кровельного покрытия. Именно стеклохолст обеспечивает высокую прочность, стойкость к химической, атмосферной, механической, биологической агрессии.
Битумно-полимерная оболочка. Наплавляется сверху и снизу на стеклохолст, формирует непосредственно структуру материала и безупречную гидроизоляционную защиту. Окисленный и дополненный полимерными составляющими битум обладает практически нулевым влагопоглощением.
Внешняя минеральная посыпка. Обработка гранулятом с лицевой стороны кровли создает впечатление дорогостоящего натурального каменного или медного покрытия. Вторая роль состоит в защите наружной поверхности материала от случающегося в ходе эксплуатации внешнего негатива.

Тыльную сторону плиток-гонтин посыпают песком или закрывают полимерной пленкой, чтобы во время перевозки и хранения они не портились, спекаясь друг с дружкой. Перед укладкой пленку или песок удаляют, чтобы приклеить к подготовленному к устройству кровли основанию.

Производством различных марок гибкой черепицы сейчас занимается много компаний, в числе которых есть как зарубежные, так и отечественные представители. Каждый из изготовителей стремится внести собственный вклад в процесс, создать продукт с уникальными свойствами и технологическими преимуществами.

У одних тыльная сторона полностью покрыта самоклеящимся битумным составом, сцепляющим плитки с основой и между собой, у других это вещество нанесено лишь полосами. Различия есть, но они незначительны.

В результате укладки, технология которой мало чем отличается у всех производителей, все разновидности материала под атаками УФ лучей спекаются между собой в сплошной ковер и надежно приклеиваются к основанию.

Плюсы использования битумных гонтов

Штучную гибкую кровлю выпускают в обширнейшем цветовом, фактурном, декоративном разнообразии. В изобильном ассортименте сложно не найти необходимый по оформлению материал.

Кроме вышеперечисленных приоритетов, обоснованных особенностями изготовления, к плюсам и минуса разрезанной на плитки битумной черепицы относят:

Неограниченные технологические возможности. Используя этот вид материала можно обустроить крышу любой архитектурной сложности, независимо от выбранной конфигурации и размеров скатов. Черепичины легко монтируются на луковичные купола, многогранные шатровые конструкции.
Сочетаемость. Итог укладки превосходно гармонирует с экстерьерами малоэтажных и многоэтажных построек, выполненных в любом из востребованных ныне архитектурных стилей. Подходит и для классики, и для стилизации под старину, и для новомодных дизайнерских течений.
Простой монтаж. Ознакомившись с правилами укладки, обустройство крыши с применением битумных черепичин можно проводить самостоятельно. При обращении к строителям необязательно нанимать многочисленную бригаду, с работой запросто справится пара человек.

Нельзя не отметить замечательные изоляционные качества. Битумные плитки после спекания под солнечными лучами формируют водонепроницаемый ковер, пресекающий все попытки атмосферной воды в любом виде приникнуть в толщу кровельной системы. Гибкая кровля идеально гасит внешние шумовые помехи, не пропуская внешние звуки в обустроенное жилье.

Ценным достоинством по праву считается ремонтопригодность. При повреждении одной или нескольких смежных гонтин не нужно полностью снимать кровлю и укладывать новую, достаточно провести замену испорченной части крыши.

Желательно менять поврежденный участок на материал с аналогичным колером и качеством, для чего рекомендовано запасаться пачкой материала из той же серии, из которой сложена вся кровля. Однако внешний вид штучной кровли допускает некоторые отклонения в цвете, так что допустимо использовать слегка отличающийся колорит.

Недостатки битумного штучного покрытия

Как бы не старались разработчики и производители кровельных покрытий, идеального варианта для кровли крыши пока нет. У гибкой битумной черепицы аналогично наличествует ряд недостатков, в их числе:

Ограничения по уклону. Наименьшим для возможной укладки углом наклона скатов считается 12º. Для пологих конструкций штучная кровля не подходит, т.к. до спекания плиток обладает множеством отверстий, способных пропустить воду. Они могут стать причиной просачивания и препятствием для склеивания плиток.
Трудоемкость монтажа. Несмотря на простоту технологии, укладка все же потребует намного больше времени, чем при обустройстве кровле крупнолистовым материалом, к примеру, профилированной кровельной жестью или металлочерепицей.
Несовместимость с обычным рубероидом. В качестве гидроизоляционного подкладочного ковра недопустимо применять традиционный рубероид, способный «вытягивать» из кровельного покрытия битумные компоненты, что в итоге приводит к разрушению, а местами и к вздутию кровли.

К тому же рабочий ресурс обычного рубероида существенно меньше, чем его улучшенного аналога, из которого делают гибкую черепицу. Неразумно устраивать под укладку покрытия основу, которая будет меньше служить.

Пошаговая технология укладки

Этапы работ по сооружению кровельной системы с гибким черепичным покрытием выполняются в стандартной для всех видов кровли последовательности. Сначала готовят основание, потом проводят разметку, кладут выбранный к обустройству материал, устанавливают доборные элементы.

Те же самые действия производятся при монтаже битумной черепицы, однако есть некоторые технологические тонкости, которые мы сейчас и разберем.

Этап #1: Процесс подготовки основания

Гибкие черепичины кладут на сплошную обрешетку, сооруженную из обрезной либо шпунтованной доски, устойчивой к увлажнению фанеры с маркировкой ФСФ или плит ОСП-3. Материал для устройства основания должен быть выдержан по толщине, что особенно важно, если используется доска.

В устройстве обрешетки необходимо соблюдать технологические зазоры, требующиеся для обеспечения линейного расширения материала в случае увлажнения. Между досками и плитами оставляют «щели» в 3-5 мм. Доску укладывают вдоль карнизного абриса, начиная от нижней кромки крыши.

Плиты монтируются так, чтобы результат напоминал кирпичную кладку, т.е. крестообразных соединений не должно быть. Допустимо не оставлять зазоры или сокращать их размеры, если устройство обрешетки проводится в летний период. Толщину основания под гибкое покрытие подбирают в зависимости от шага стропилин.

По обрешетке укладывается гидроизоляционный ковер, для устройства которого нужно взять материал, рекомендованный изготовителем выбранного к укладке сорта битумной черепицы. Уже отмечали, что традиционный рубероид не подходит для этих целей. Вдобавок при его использовании гарантия на кровлю теряет силу.

Для оформления и укрепления периметра крыши перед устройством гидроизоляции устанавливаются металлическая защита, это:

Карнизные планки. Монтируют перед устройством гидроизоляционного ковра. Фиксируют их к обрешетке, располагая в шахматном порядке через 10-15 см. Крепеж используют оцинкованный с широкими шляпками.
Торцовые планки. Устанавливаются над подкладочной гидроизоляцией вдоль края фронтонных свесов. Крепят их аналогично.

Стандартной длины планок, как правило, не хватает для установки по всей длине. Их удлиняют путем банального наложения следующего аналогичного элемента с нахлестом на предыдущий 3-5 см. Крепеж на этом участке ставят через 2 см.

Этап #2: выполнение гидроизоляционных работ

Обычно производители все комплектующие для устройства кровли выпускают сами, в том числе и гидроизоляционные подкладочные ковры. Изготавливают их из смеси битума с полимером, но делают тоньше, чем само покрытие, и не используют для посыпки гранулят.

Специфика устройства гидроизоляционной подкладки зависит от крутизны конструкции, если:

Уклон в пределах 12-18º. Устраивают сплошную гидроизоляционную защиту с предварительным креплением дублирующей гидроизоляции в участках, в которых вероятность протечки наиболее велика, к которым относятся все выпуклые и вогнутые углы конструкции, карнизы, проходки, фронтонные свесы.
Уклон свыше 18º. Гидроизоляционную защиту кладут только на участки возможных протечек – те самые выгнутые и выпуклые углы, т.е. в ендовах, по вальмовым и коньковым ребрам, вдоль карнизов, по фронтонным свесам и вокруг проходов коммуникационных труб через кровлю.

В первом случае сплошной гидроизоляционный ковер стелют горизонтальными полосами, стартуя от карнизной линии. Перед его укладкой усиливают гидроизоляцию проблемных зон самоклеящимся водоотталкивающим материалом.

Саму гидроизоляцию укладывают горизонтально, продольными полотнищами, так, чтобы каждое вышележащие полотно перекрывала сверху предыдущее на 10 см. В итоге такого расположения полностью исключено попадание влаги в кровельную систему. В продольном направлении нахлесты составляют 15 см.

Во втором случае изоляцию приклеивают фрагментарно. Вдоль карнизов и линии ендов стелют самоклеящийся рулонный материал, по выпуклым углам и вдоль фронтонных свесов допустимо применять защиту с меньшими гидроизоляционными свойствами, наклеивать водоотталкивающую подкладку на битумную мастику.

В местах пересечения канализационных, вентиляционных, дымоходных труб и прочих коммуникаций наклеивается подкладочный ковер размером 1×1 метр.

Этап #3: разметка крыши перед укладкой

Разметка необходима для ускорения процесса укладки, облегчения и систематизации работы кровельщика. На этом этапе удобнее всего продумать и провести корректировку кровли, т.к. чаще всего некоторые отклонения в геометрии обустраиваемых скатов и по вертикали, и по горизонтали все же есть.

Разметку производят мелованным строительным шнурком. Нанесенные с его помощью линии не являются строгим ориентиром для кровельщиков, они всего лишь намечают общее направление и не дают сбиться с него при выполнении укладочных работ.

Линии «вычерчиваются» вдоль и поперек коньковых ребер. Шаг продольной разметки равен ширине битумного гонта. Горизонтальные направляющие отбиваются 5 стандартных рядов, это приблизительно 80 см.

Во время разметки следует определиться с тем, с какой точки начнется крепление гибких плиток. Все зависит длины ската, от формы и размера фигурных зубцов внешнего края битумных черепичин.

На скатах внушительной длины укладку гонтов начинают от центра. Так проще выровнять ряд, если есть вероятность смещения штучной кровли по горизонтали. Для корректной укладки плиток битумной черепицы на короткие скаты надо заранее рассчитать, сколько неразрезанных элементов ляжет на поверхность, чтобы сократить раскрой.

Этап #4: установка гибкой черепицы

Рассмотрим процедуру укладки битумных черепичин на примере работы с материалом Shinglas – продукцией, поставляемой на рынок компанией ТехноНиколь. В предложенном ею ассортименте разнообразные по тональности материалы с симметричными и асимметричными внешними зубцами.

В зависимости от серии покрытия черепичины в верхней их части либо приклеиваются на мастику, либо крепятся при помощи клейкой тыльной стороны. Во втором варианте мастику для крепления рядовых плиток использовать не нужно, достаточно отсоединить защитную полимерную пленку и приложить гонт к требующемуся месту.

Каждую черепичину необходимо прибить. Рядовые плитки фиксируются к подготовленной основе кровельными гвоздями с широкими, обеспечивающими надежное крепление гибкого материала, шляпками. Число точек фиксации зависит от крутизны конструкции.

Гвозди забивают четко перпендикулярно основе, отклонения недопустимы. Ставят их на расстоянии 2-3 см от кромки. Зубцы укладываемого поверх ряда закрывают и маскируют точки крепления нижележащих черепичин, благодаря чему они скрыты от глаз и защищены от ржавления.

Перед тем как приступить к фиксации гибких плиток укладывают стартовую полосу. Ее используют в готовом виде, специализированно выпускаемом для отделки карнизов с коньками, или самостоятельно делают, отрезав фигурные выступы-лепестки от рядовых битумных черепичин.

Гибкий гонт укладывают со смещением в каждом последующем ряду так, чтобы вышележащий лепесток оказался как раз над стыками двух нижележащих. Смещать обязательно, но четких требований к подбору рисунка нет, главное, закрыть точки фиксации.

Независимо от особенностей серии крайние плитки принято смазывать битумной мастикой по минимуму на 10 см. Это необходимо, чтобы защитить кровлю от проливных дождей.

Гибкими черепичинами покрывают всю поверхность скатов, не доходя до края вальмовых ребер и конькового хребта по 0,5 см.

Этап #5: устройство ендов, примыканий, конька

Как и любая другая разновидность покрытия, битумная черепица требует декоративно-защитного оформления. Оно придаст эстетическую завершенность крыше, а также защитит ее края от проникновения опасных для кровли атмосферных явлений.

Ендовы обустраиваются открытым и закрытым способом. Согласно первому плитки просто укладываются поверх уложенного в разжелобок гидроизоляционного ковра как обычно. Однако попадающий в ендову край плиток не фиксируют и не прибивают, не доходя до оси ендовы примерно на 30 см.

После укладки гибких черепичин полностью на смежные скаты мелованным шнурком отбивают две параллельные линии, в соответствии с которыми подрезают излишек покрытия. Расстояние между линиями от 5 до 15 см в зависимости от уклона скатов. Узкие разжелобки устраивают на крутых крышах, широкие – на пологих конструкциях.

Согласно второму способу черепичины кладут сначала на пологий скат, при этом заходят на смежную крутую поверхность примерно на 30 см. Верхний угол каждой укладываемой плитки дополнительно крепят гвоздями.

После обустройства всего ската отбивают мелованным шнурком линию предстоящего подреза. Она проводится на расстоянии 7 см от оси разжелобка. Гибкие гонты на крутой скат кладут с учетом этой линии, подрезая их в процессе крепления. Для улучшения крепления подрезанных плиток в местах, не имеющих клейкой тыльной стороны, их промазывают мастикой.

Примыкания обустраивают с применением деревянной рейки, распущенной по длине вдоль диагонали. Размер стенки ее 5 см. Треугольную рейку прибивают по линии сопряжения крыши со стенами, с вентиляционной шахтой, с кирпичной трубой и т.д..

Перед обустройством кирпичные поверхности штукатурят и покрывают праймером. После укладки рейки приклеивают гидроизоляционный ковер так, чтобы один край его заходил на вертикальную поверхность как минимум на 10 см. Второй край приклеивают к горизонтальной поверхности.

Поверх кровли в местах примыканий ставят металлические планки, верхняя полка которых заглубляется в кирпичную стену примерно на 1,5 см. Для этого выбирают штробу, а после заведения в нее планки все пространство в этой «канавке» заполняют герметизирующим средством.

Для обустройства точек выхода антенны и вентиляционных труб выпускают специализированные элементы, герметизирующие проход. Их применение значительно упрощает работу кровельщика и ускоряет процедуру.

Обустройство вальмовых и коньковых хребтов проводят с использованием коньково-карнизных элементов, разделенных на три плитки по линии перфорации. Можно использовать обычную черепицу, отрезав от нее лепестки, а затем также раскроив на три части.

Перед креплением хребтовой отделки абрис ее по традиции отбивают мелованным шнурком. Согнутые пополам плитки кладут со стороны, противоположной преобладающим в конкретной местности ветрам. На каждую предыдущую накладывают последующую. Нахлест должен быть не менее 5 см.

В результате крепления хребтовых плиток их открытая часть должна быть повернута вдоль направления ветра. Так, чтобы порывы не «лохматили» гибкие черепичины и как-бы текли в его направлении.

На вальмовых крышах сначала обустраивают выпуклые углы, вершины которых закрываются собранным из гонта коньком. На устроенных описанным образом крышах вентиляцию обеспечивают установкой аэраторов.

Если планируется сооружение вентиляции через коньковое ребро, то его закрывают коньковым аэратором. Вместо него могут использоваться две соединенные углом доски, поверх которых крепятся хребтовые черепичины.

Наглядное руководство по устройству кровли из гибких битумных гонтов поможет досконально разобраться в технологии:

Битумное покрытие заслуживает пристального внимания владельцев загородной собственности. Смотрится она превосходно, долго служит, надежно защищает кровельную конструкцию. Предложенная нами информация поможет в самостоятельном проведении кровельных работ и в контроле за бригадой наемных строителей.
