Наконец нашел время написать статейку о создании солнечных часов своими руками. На написание данного материала меня натолкнули ценные комментарии и правки пользователя Александра. На первый взгляд, создание солнечных часов не совсем относится к теме выживания . Но поняв принцип работы солнечных часов и сконструировав несколько образцов, вы лучше поймете принципы ориентирования, определения географических координат и и.т.д. Да и в целом, создание солнечных часов своими руками - очень увлекательное занятие. Надеюсь эта тема будет интересна широкому кругу читателей нашего сайта.

Как вы знаете, солнечные часы - это один из самых древних научных инструментов, используемых нашими предками дя определения времени. Нас же, по мимо непосредственного определения времени, интересует понимание принципов работы часов, которые строятся на принципах ориентирования. Существует великое множество видов солнечных часов. Попробуем рассмотреть некоторые из них.

В простейшем виде, солнечные часы состоят из гномона, откидывающего тень от Солнца на циферблат. Тень работает по аналогии со стрелкой в обычных часах. По тому же принципу импровизированный гномон используется для определения географической широты и долготы , где требуется определение солнечного времени и местного полудня.

Солнечные часы показывают не местное среднее время, а истинное солнечное. Если же вы хотите видеть местное время, то необходимо корректировать и сдвигать значения циферблата. Поскольку истинный полдень может на час другой отличаться от местного. Залог правильного определения времени - это правильно сориентированные в пространстве часы.

Если гномон будет перпендикулярен плоскости циферблата и направлен на мировой полюс, т.е параллельно оси мира, то отбрасываемая от него тень ляжет в плоскость часового круга. Иными словами плоскость циферблата будет паралельна плоскости экватора. Полученный угол между плоскостью часового круга и меридианом и будет являться истинным солнечным временем, выраженным в градусах.

Часовые деления равномерно наносятся на циферблат через каждые 15°, исходя из того, что 1 ч в угловом измерении равен 15°. Именно такой отрезок проходит Земля за 1 ч своего вращения. В горизонтальной плоскости экваториальные часы должны устанавливаться точно на истинный Север для Северного полушария, и наоборот для Южного полушария. Причем циферблат для Южного полушария будет иметь зеркальную копию Северного. Для России все же актуальней первый вариант.

Компас для нахождения линии Север-Юг использовать не совсем правильно, поскольку компасное направление на Север отличается от истинного на величину магнитного склонения, которое может достигать 7-8°, что составит погрешность до получаса. Хотя можно по топографическим картам местности узнать магнитное склонение и ежегодное магнитное склонение и вычислить эту величину на данный момент. Необходимо определить истинный полдень местности, тогда тень от гномона и будет указывать на истинный Север.

Достоинством экваториальных часов является простота изготовления и равномерность градуировки циферблата. Главным недостатком экваториальных солнечных часов, в отличии от других типов, является ограниченность применения - они будут работать только в период между весенним и осенним равноденствием. Для Северного полушария весеннее равноденствие - в марте, осеннее - в сентябре.

Приведенный ниже макет усовершенствованных экваториальных солнечных часов позволяет использовать их практически без ограничения, благодаря циферблату на обратной стороне.

Северное полушарие - июнь 1:00 PM Северное полушарие - декабрь 11:00 AM

Макет экваториальных солнечных часов для самостоятельного изготовления можно скачать здесь

Все, что нужно, это распечатать на принтере макет в оригинальном масштабе на плотной бумаге, либо наклеить на картон, или на тонкий пластик. Проверить масштаб распечатанного макета солнечных часов можно линейкой по дюймовой шкале, приведенной на одном из листов. В архиве экваториальные часы 3 размеров для Северного и Южного полушарий. Выбирайте тот, который вам нравиться, но больший размер более нагляден и точен. Также необходимо найти стержень для изготовления гномона.

После склейки макета, часы нужно расположить по линии истинного полудня и выставить широту на задней части. И даже не надо высчитывать угол наклона циферблата по формуле 90° -φ, где φ - широта . Просто соедините обратную часть гномона со значением широты вашей местности. И можно наслаждаться древним способом измерения времени))

В отличии от экваториальных солнечных часов, у горизонтальных циферблат распологается параллельно плоскости горизонта. Поэтому циферблат проградуирован неравномерно. После полудня тень каждый следующий час поворачивается на больший угол. Как правило, у горизонтальных часов гномон выполнен в виде трегольника со стороной, направленной на полюс мира, т.е угол между ней и плоскостью циферблата будет равен географической широте.

Простого, но интересного макета горизонтальных солнечных часов я пока не нашел.

Еще один тип простых солнечных часов. Особенностью является расположение линии циферблата по направлению Запад - Восток. Все, что вам нужно, это распечатать макет, наклеить на картон, и выставить угол наклона циферблата с гномоном по широте вашей местности при помощи шкалы нанесенной на обратную сторону часов.

Предлагаю вашему вниманию занимательную поделку, сделанную своими собственными руками из подручных материалов. С одной стороны это просто игрушка, сувенир, а с другой- серьёзная вещь, для пользования которой требуются некоторые знания и навыки в таких областях науки как астрономия, география, математика и физика. Речь пойдёт о древнем приборе для определения времени- солнечных часах, о которых наверняка все слышали, некоторые даже видели, кто-то возможно даже делал. Подробно расписывать принцип работы и конструкции стационарных часов думаю нужды нет, в интернете очень подробно всё описано, остановлюсь лишь на нескольких деталях и особенностях.

Для построения данной конструкции нам понадобятся:
1. Фанера 3-х слойная 4 мм
2. Компас с сухой стрелкой
3. Латунь листовая толщиной 1мм.
4. Провод медный ø 0,8-1мм.

Инструментальный набор таков:
1. Ножовка по дереву
2. Очень острый нож
3. Лобзик обычный (не электро)
4. Чертёжный инструмент (циркуль, транспортир, линейка и тд)
5. Ножницы по металлу
6. Паяльник
7. Набор надфилей
8. Строительный фен
9. Наждачная бумага различной зернистости
10. При желании аппарат для выжигания

Из названия статьи уже становится понятно, что данный прибор является мобильным, то есть переносным, которому для определения времени необходима ориентация относительно земных координат, а именно: полуденная линия часов должна совпадать с направлением меридиана. Для этого в конструкции был установлен компас. Кстати, эти часы будут корректно показывать время только в той местности, координаты которой использовались в расчётах. Долгота места определяет угол наклона гномона (стрелки часов) и часовые деления кадрана (циферблата), а широта имеет значение для поправки местного времени к часовому поясу (гражданскому времени).

Наши часы будут состоять из следующих элементов:

1 Компас. Для более точной ориентировки направления на север в часах применён немного доработанный обычный стрелочный компас. Доработка заключается в том, что картушка компаса наклеена непосредственно на стрелку, и не просто наклеена, а с корректировкой магнитного склонения (для нашей местности это составляет 11°, что может дать ошибку около часа)

Для начала разобрал компас на составные части:

Понравившийся рисунок картушки просто скачал из интернета, распечатал в нужном размере на фотобумаге и наклеил на стрелку с учётом магнитного склонения, благо градуировка на картушке уже имелась

С балансировкой пришлось повозиться подшкуривая обратную сторону.

И ещё одна функция такого компаса- картушка, помимо указания направления на север, работает как уровень для установки плоскости часов в горизонтальном положении. Конечно лучше было бы дополнительно установить пузырьковый уровень, но за неимением оного решил, что установка горизонтальности по картушке будет достаточно для игрушки-сувенира, сверять по ним куранты никто не будет.

2 Кадран (циферблат) у горизонтальных часов отличается от экваториального тем, что углы между часовыми метками расположены неравномерно. Для горизонтальных солнечных часов разметку кадрана можно сделать тремя способами:

Первый способ самый лёгкий, но не точный, просто нужно установить часы, строго сориентировав их, и затем каждый час делать отметку на кадране и таким образом разметить весь циферблат. Делать это лучше в дни, когда поправка уравнения времени близка к нулю (см. «Аналемма»). И показывать такие часы будут уже приведённое гражданское время, учитывающее поправку по долготе.

Второй способ - разметка при помощи геометрических построений, для него нужны карандаш, транспортир и циркуль.

Чертим две взаимно перпендикулярные линии и отмечаем точку А.

Из которой проводим линию АС, чтобы угол САВ был равен широте нашей местности.

Из точки В проводим перпендикуляр на линию АС и обозначаем точкой D

Далее из точки В проводим окружность радиусом ВD до пересечения с прямой АВ, и отмечаем точку О. Теперь используя эту точку в качестве центра чертим окружность радиусом ОВ, и делим её на секторы по 15°, продлевая каждый луч до линии ВС. Точки пересечения лучей с линией определят часовую разметку наших часов.

Соединяя эти точки с точкой А получаем половину циферблата, вернее его четверть так как часовые линии с 6 до 12 симметричны линиям с 12 до 18 относительно оси АВ, а отметки с 18 до 6 часов (назовём их ночными) симметричны дневным.

Ну и наконец третий способ- тригонометрический или расчётный. Определяем углы часовых линий по формуле: tg α = sin φ x tg t

Где α- часовой угол на кадране
φ- широта места
t- временной отрезок, выраженный в градусной мере (из расчёта 1ч- 15°)

Например для моего случая угол между линиями 11 и 12 часов составит sin57°x tg15°= 0,8386х0,2679 = 0,2247, что соответствует 12,6°, вот почему, повторюсь ещё раз, картушка компаса скорректирована на величину магнитного склонения (11°).

Получасовые и четвертьчасовые линии достаточно просто разметить делением часового участка.

Итак, одним из последних двух способов, кадран был нами размечен. Получившаяся разметка будет показывать нам местное среднее время, которое отличается от поясного (гражданского) времени на величину, зависящую от долготы места наблюдения.

Как известно, отсчёт времени идёт от гринвичского меридиана (GMT), и далее через 15° меняются часовые пояса. Для Московского времени (МСК) часовой пояс GMT +3, но и это условно относительно истинного солнечного времени, например разница истинного и поясного времени в Москве составляет 29 минут 40 секунд. Это означает, что когда куранты на Красной площади отбивают полночь, истинная полночь по солнечному времени наступит только через полчаса. В моей местности разница составляет 31 минуту, поэтому и деления смещены на полчаса. Вот как это выглядит на готовом изделии:

3 Гномон (стрелка) по определению должен быть складным. Задача состояла в том, чтобы выдерживать угол широты и вертикальность плоскости установки. Можно конечно просто укладывать его набок, но в таком случае размеры получались небольшими и гномон как бы терялся на плоскости часов, посему решено было сделать эту деталь подъёмной. В этом случае и длину можно увеличить до нужных пропорций, и вертикальность выдерживается в приемлемых пределах (люфт гномона в пределах 1°), и угол широты места устанавливается подтачиванием пятки гномона, который в последующем не меняется.

Детали выполнены из латуни толщиной 1мм. Выбор материала обусловлен тем, что он должен быть немагнитным, чтобы не обманывать компас, и хорошо поддавался пайке мягкими припоями.

4 Анале́мма (греч. ανάλημμα, «основа, фундамент») — кривая, соединяющая ряд последовательных положений центральной звезды планетарной системы (в нашем случае — Солнца) на небосводе одной из планет этой системы в одно и то же время суток в течение года (Википедия).

Иными словами эта кривая показывает на сколько спешат или отстают наши часы относительно среднего времени. Так например в октябре Солнце оказывается в зените на 16 минут раньше, а в феврале на 14 минут позже полудня по среднегодовому времени. Связано это явление с эллиптичностью орбиты и наклоном оси Земли. Не будем вдаваться в подробности, нам важно знать сколько минут в какой день нужно прибавить или отнять от показания наших солнечных часов чтобы относительно точно определить время. Для этого мы эту красивую загогулину расположим на внутренней поверхности крышки.

Теперь собираем всё вышеуказанное воедино.

Условно разделим наш прибор на две части- собственно солнечные часы и крышку (у нас же они карманные, значит будут иметь вид портсигара). Из листа фанеры нарезаем пять прямоугольников размером 100х120 мм.

У заготовок срезаем углы по 15мм. с каждой стороны, как видно на деталях крышки:

Для установки гномона и компаса прорезаем отверстия в заготовках кадрана с обратной стороны и следующей за ним подложкой. Гномон заглубляем так, чтобы ось его поворота лежала в плоскости кадрана срезая один слой фанеры (он чуть больше 1мм.).

Склеиваем детали, затем, как в анекдоте, тщательно обрабатываем напильником, а если быть точнее торцевые части оклеиваем шпоном из той же фанеры и обрабатываем наждачкой. Петли, соединяющие крышку с корпусом сделаны из медной проволоки и вклеены с помощью эпоксидной смолы.

А чтобы придать старинный вид обработаем изделие феном. В результате получаем вот такую игрушку для взрослых.

Заключение. Мне кажется такой подарок для подростка гораздо интереснее и полезнее любого новомодного гаджета, купленного в магазине (тем более уже ни чем не удивишь). По меньшей мере эта вещь заставляет работать мозги, ну а если ещё и разбудит любопытство узнать подробности в науках- это будет просто замечательно.

Если вы — фанат удивительных вещей, знаете как вырастить кристалл из соли , дать вторую жизнь старым вещам и создавать всевозможные поделки, - попробуйте смастерить солнечные часы своими руками, придайте им индивидуальный дизайн и установите в нужном направлении. Теперь можете смело хвастаться перед друзьями - такой вещицы точно ни у кого нет!

Солнечные часы стали одним из первых приборов по вычислению времени, когда человек научился ориентироваться по тени предметов в солнечный день. Конструирование такого хронометра требует определенных астрономических и физических познаний. Попробуйте создать солнечные часы своими руками вместе с дочкой или сыном — процесс покажется вам не только увлекательным, но и познавательным для ваших детей.

Виды часов

Существует несколько разновидностей солнечных часов. Все они состоят из 2 основных деталей: кадрана, или циферблата, и гномона — стрелки. Различие в часах появляется при разном угле установки кадрана.

Ознакомившись с классификацией, вы поймете, что не все виды можно смастерить своими руками.

Свое название эти часы получили благодаря линиям установки деталей. Как правило, кадран ставят под углом той широты, в которой находится прибор. При этом получается, что плоскость кадрана параллельна земному экватору, а линия гномона параллельна земной оси.

Минусы этого типа часов в том, что они показывают правильное время только в определенные сезоны. В северном полушарии это — период с весеннего по осеннее равноденствие, в южном — наоборот.

Этот тип устанавливается параллельно плоской линии горизонта таким образом, чтобы при пересечении линий циферблата и гномона получалась линия, параллельная полуденной.

В данном случае гномон устанавливают также, как и на экваториальных часах — под углом, равным географической широте места расположения.

Такие солнечные часы тяжелее смастерить своими руками, чем первые 2 вида. Во время установки вертикального определителя времени гномон располагается параллельно горизонту строго в направлении на географический юг для северного полушария.

Часовые деления можно размещать на кадране симметрично только в том случае, если при такой позиции гномон будет строго перпендикулярен циферблату.

Существуют и менее известные разновидности солнечных часов: полярные, конусовидные, цилиндрические и шаровые. Из-за внешнего вида они имеют чаще декоративное значение, чем практическое, и используются для украшения места, в котором были установлены. К примеру, шаровыми хронометрами часто дополняют дизайн детских спален — у них нет острых углов, а потому приборы безопасны для детей.

Солнечные часы: мастер-класс

Попробуйте смастерить солнечные часы своими руками вместе со своим ребенком. Это занятие поможет вам детально объяснить малышу, как узнать время по таким часам, почему они так устроены и чем один вид отличается от другого.

Первым делом попробуйте сконструировать своими руками экваториальные солнечные часы — самые простые в исполнении.

Вам не нужно рассчитывать количество часовых делений на циферблате и градусную меру каждого из них — в Интернете можно найти множество шаблонов для кадрана.

• Перед началом чертежа макета рассчитайте длину сторон. На изображении вы видите угол α, который рассчитывается по такой формуле: 90 градусов минус градусная мера географической широты, в которой вы находитесь. Соответственно, противоположный угол будет равен: 90 градусов минус величина угла α.

• Выберите произвольную величину для стороны С — такой длины будут стороны вашего циферблата.

• Боковая сторона этого макета представлена в виде прямоугольного треугольника. Поэтому, зная гипотенузу (сторона С) и все углы треугольника, мы можем вычислить оставшиеся стороны при помощи следующих формул: сторона А равна стороне С, умноженной на синус угла α, а сторона В — стороне С, умноженной на косинус угла α.

По полученным данным своими руками начертите макет прибора на листе необходимого размера, вырежьте и склейте. Гномоном в данном случае может послужить любая палочка необходимого диаметра. Просто проделайте отверстие в необходимом месте и установите гномон перпендикулярно циферблату.

Установите солнечные часы на подоконник так, чтобы гномон направлялся точно на север. Направление вы можете рассчитать при помощи компаса.

Горизонтальные солнечные часы создать своими руками еще проще, чем экваториальные. Подберите жесткий материал, чтобы позже было легко чертить циферблат: пластик, картон или тонкое дерево.

• Изготовьте круглый или квадратный циферблат.

• Изготовьте треугольный гномон. Перед началом работы рассчитайте его параметры: один угол должен быть равен 90 градусам, а другой — географической широте, в которой находятся часы.

• Установите гномон в центре циферблата.

• Поставьте часы на подоконник так, чтобы нижний крайний угол гномона смотрел точно на юг.

Возьмите часы. Каждый час отмечайте положение тени кадрана на циферблате. После того, как вы отметите все 12 пунктов, расчертите циферблат своими руками.

После того, как вы узнали, как сделать настольные солнечные часы своими руками, попробуйте смастерить карманные солнечные часы. В этом вам поможет следующий видеоурок.

Горизонтальные часы можно увеличивать в размерах, украшать и использовать как декоративный элемент вашей клумбы или сада. К примеру, гномон и каждую цифру на циферблате вы можете вылепить своими руками и раскрасить в тон растущих вокруг цветов. А можете сделать прибор на основе деревянного спила — тогда лучшим украшением станет выжигание по дереву фигурных цифр.

Забирай себе, расскажи друзьям!

Читайте также на нашем сайте:

Показать еще

Что можно сделать из ракушек? Оказывается, разных интересных идей – великое множество. Мастера рукоделия изготавливают даже целые панно и картины, а также украшения, вазы, подсвечники, букеты, декорируют морскими дарами предметы интерьера. Хотите попробовать – вам помогут наши мастер-классы.

Ольга Шатеева

Мы определяем время по часам. Все знают, что часы – это прибор для измерения времени. Первые часы , которые придумал человек - солнечные , и это была всего лишь палка, воткнутая в землю, а их основной принцип действия - тень от стрелки. В солнечных часах заложены знания и наблюдения наших древних предков.

Постройка солнечных часов своими руками - увлекательнейшее занятие, а для детей – ещё и познавательная, это отличное развивающее пособие для детей по изучению времени и движения солнца .

Модель солнечных часов , которую мы сделали – самая что ни на есть действующая.

А, сделать их совсем несложно.

При изготовлении солнечных часов надо знать некоторые моменты и особенности их конструкции.

Солнечные часы состоят из стрелки-указателя, (эта стрелка называется гномон) и циферблата солнечных часов . Время по солнечным часам определяют по тени, отбрасываемой гномоном на циферблат. Циферблат солнечных часов делится на 24 часа, а не на 12 часов, как в обычных механических часах. Солнечные часы работают в самый разгар лета только в ясную или малооблачную погоду в светлое время суток.

Существует несколько видов солнечных часов .

Мы сделали самые простейшие горизонтальные, практически не производя никаких расчетов.

Нам потребовались материалы :

3. Щебенка

4. Черенок от граблей

5. Несколько штук гранитно – мраморной фасадной плитки

6. Плиточный клей

7. Натуральный камень

8. Краска «Пинотекс»

9. Баллончик золотой краски

10. Корабельный лак

11. Кусочек линолеума для цифр

12. Клей «Момент»

Сначала выбрали по возможности хорошо освещенную площадку, чтобы на часы не падала тень от деревьев или каких-нибудь других сооружений.

Затем выкопали в земле небольшой котлован для фундамента будущих часов.

Низ котлована засыпали песком и выровняли.

Отметили центр и установили гномон. В качестве гномона использовали черенок от граблей, немного подрезав ему длину. Песок сверху полили из лейки водой, для того чтобы он стал более плотным.

Затем равномерно рассыпали щебенку.

На следующем этапе изготовления часов, залили котлован цементным раствором. Сделали стяжку.

Когда стяжка застыла, положили гранитно – мраморную плитку на специальный плиточный клей. Так как специалиста по резке плитки у нас не нашлось, выложили плитку квадратом. Гномон покрасили «Пинотексом»

Через сутки площадка для циферблата была готова. С помощью карандаша и линейки, отмеряя равные отрезки от центра к краю, начертили круг на плитке. Затем нанося плиточный клей по контуру круга в два ряда выложили щебенку, как мозаику.

В солнечный день через каждый полный час, подходили к часам и делали пометки на плитке и на земле в том месте, куда указывала тень от гномона.

В качестве оформления циферблата использовали натуральный камень.

Для большей надежности, камень положили на цементный раствор.

Прежде чем нанести деления и цифры на циферблат, решили сделать часы яркими и красивыми . Вокруг часов выровняли площадку и посыпали ее песком. Из баллончика покрасили щебенку золотой краской, а гномон украсили полосками, используя ту же золотую краску.

Камни и гномон покрыли корабельным лаком. Они стали яркими и блестящими.

Из линолеума вырезали цифры и полоски. И в соответствии нанесенной разметки приклеили их на циферблат клеем «Момент» .

Вот так выглядят наши готовые солнечные часы . И показывают они настоящее время!

А, мы теперь с детьми во время прогулки узнаем по солнечным часам , не пора ли нам заходить в детский сад.

Древнейший механизм для определения времени. Солнечные часы - простейший прибор, но в нем заложены знания и наблюдения наших древних предков. В настоящее время солнечные часы используются как ландшафтное украшение. На примере солнечных часов родители учат своих детей строению солнечной системы, да и сама постройка солнечных часов своими руками - увлекательнейшее занятие для наших детей, например, будучи на пляже. При изготовлении солнечных часов надо знать некоторые моменты и особенности их конструкции, о которых мы и расскажем в этой статье.

Из чего состоят солнечные часы

Солнечные часы состоят из стрелки-указателя, отбрасывающей тень (эта стрелка называется гномон) и циферблата солнечных часов. Время по солнечным часам определяют по тени, отбрасываемой гномоном на циферблат. Все просто, однако есть некоторые особенности. Циферблат солнечных часов делится на 24 часа, а не на 12 часов, как в обычных механических часах. Циферблат или гномон должны быть наклонены над плоскостью. Солнечные часы не учитывают переход на летнее время. Солнечные часы работают только в ясную или малооблачную погоду в светлое время суток. Вот и все ограничения солнечных часов .

Существует несколько видов солнечных часов . Давайте разберемся с ними по-порядку.

Можно делать прямо на песке на пляже. Для начала нам нужно знать две вещи: на какой широте мы находимся и где находится север. Если вторую часть можно установить методом подбора, то с первой придется быть подготовленным. Итак, у нас есть компас и мы знаем свою широту (Санкт-Петербург - 60, Москва - 55, Нижний Новгород - 56, Екатеринбург - 56, Сочи - 43, Ростов-на-Дону - 47, Новосибирск - 55, Владивосток - 43 градусов северной широты). Если мы делаем циферблат солнечных часов на переносимой поверхности - чертим круг и делим его на 24 части. Если делаем солнечные часы на земле, рисуем круг, в центр круга вставляем палку (гномон) и наклоняем ее на север так, чтобы угол между поверхостью земли и гномоном был равен нашей широте, от нижнего конца гномона ровно на север рисуем черту - это будет 12 часов дня по астрономическому времени. Остальные линии расчерчиваем, деля весь круг на 24 равных сектора. Каждый сектор солнечных часов равен 15 градусам.

Здесь нас ожидает засада. После грамотного разграфления циферблата и наклона гномона, время показывающее солнечными часами может отличаться от времени, которое показывает местное телевидение. Проблема кроется в декретном времени и часовых поясах, которые были для удобства созданы искусственно. Переносимый циферблат с легкостью решит эту проблему, просто вовернем его, пока время не будет правильным. С часами, нарисованными на песке чуть посложнее, этот момент надо учесть при начале разрисовывания циферблата. Например, можно отложить разметку циферблата до 12 часов, когда мы и север без компаса определим и точно главную ось циферблата наших солнечных часов нарисуем. Если ждать некогда, и творчество рвется из Вас, разграфите циферблат солнечных часов в черновом варианте и скорректируйте свой циферблат на ту погрешность, которая у Вас получилась.

В наших широтах солнечные часы работают в самый разгар лета часов с 8 утра и до 8 вечера, так что расовать числа между этими значениями практически бессмысленно. Из-за этого часто на круглом циферблате основание гномона сдвигают вниз.

Те же самые горизонтальные часы, только гномон установлен четко вертикально, а сам циферблат наклонен к поверхности земли на угол широты места установки таких часов.

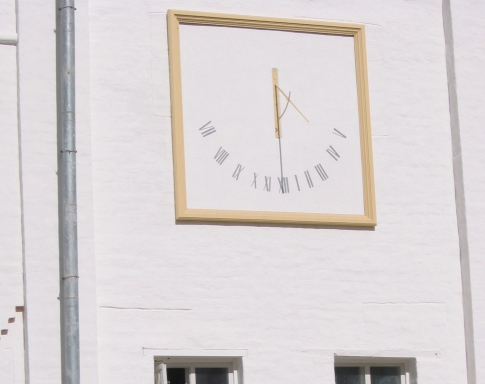

Вертикальные солнечные часы.

Вертикальные солнечные часы обычно крепят на стенах домов. Тот же самый наклоненый гномон и расчерченный через 15 градусов циферблат.

Обычно в городах делают смешанный тип солнечных часов , т.е. на половину угла наклоняют циферблат, наполовину угла наклоняют гномон. Такое построение солнечных часов смотрите эффектнее, собственно, из-за чего их и делают.

Построение солнечных часов своими руками действительно увлечет Вашего ребенка и, кроме того, расширит его кругозор.

История солнечных часов

Человек изобрел для измерения времени целый ряд инструментов, например, лунные, водяные, свечные часы, которые использовались вплоть до XVIII века, затем песочные часы и от XVI до XVIII века масляные часы. Однако из-за своей зависимости от внешних условий и их колебаний, равно как и из-за технического несовершенства эти средства измерения времени не нашли всеобщего применения.

По современной хронологии уже 4000 лет назад уже повсюду существовали часы различной степени сложности. Первыми попытались их сделать египтяне, которые изобрели звездные часовые карты, и можно было определить ночное время, наблюдая за подъемом звезд. Что касается дневного времени, то поздние египтяне изобрели теневые часы (солнечные часы). Тень от поперечной балки постепенно пересекала ряд меток от восхода и до заката солнца. Набор инструкций для изготовления таких часов был найден в могиле фараона

Сети I, который правил примерно в 1300 году до н.э. Такие простые теневые часы были предшественниками солнечных .

Особо благоприятные климатические условия для измерения времени с помощью солнечных часов имел Египет. Известия о самых древних из древнеегипетских солнечных часов относится к эпохе правления Тутмоса III - первой половине XV в. до н.э. Одним из видов солнечных часов были ступенчатые часы в виде обелиска с двумя наклонными поверхностями, ориентированными по оси на восток - запад и разделенными на ступени. При восходе Солнца тень падала на край верхней ступеньки одной из этих поверхностей - восточной, затем постепенно опускалась, пока к полудню полностью не исчезала. Затем, после полудня, тень снова появлялась в нижней части западной поверхности, откуда она все поднималась до тех пор, пока при заходе Солнца не касалась грани верхней ступеньки.

На описанных солнечных часах время измерялось длиной, а не направлением отбрасываемой тени. Однако египтяне имели солнечные часы и со шкалой для определения направления отбрасываемой тени. Известный римский архитектор и зодчий Маркус Витрувий, работавший во времена правлений Цезаря и Августа, описывает в своем сочинении "Архитектура" не менее 13 видов солнечных часов.

К ним относятся и не совсем обычные для северных областей Европы горизонтальные полые полусферические солнечные часы - так называемые гемисферы. Внутренняя поверхность полушария представляла небесную полусферу с линией экватора, двумя линиями солнцестояния и с двенадцатичасовой шкалой времени. Изобретение таких часов приписывают известному античному астроному Аристарху из Самеса, жившему в 320 - 250 гг. до н.э который изготовил также солнечные часы с полукруглымишкалами, разделенными на пять частей (часов) неодинаковой длины. В совершенствовании греческих солнечных часов большое участие принимал и известный математик, врач, основатель греческой астрономии Евдокс из Книдоса, живший в 408 - 356 гг. до н.э. Острый конец гномона, служивший первоначально египтянам для четкого ограничения тени на шкале, греки позднее заменили небольшим круглым отверстием, так называемым солнечным оком, бросавшим на шкалу небольшую световую точку. Кроме указанных выше горизонтальных часов, греки имели еще и более совершенные вертикальные солнечные часы , так называемые гемоциклы, которые они располагали на общественных зданиях. Все древние солнечные часы были основаны на простом принципе гномона, у которого длина и направление отбрасываемой тени зависели не только от положения Солнца в данный момент на небосводе, но и от времени года.

При римском способе деления дня и ночи на 12 часов весной и летом удлиняли дневные часы, а осенью и зимой их укорачивали. Античные солнечные часы вследствие своего несовершенства указывали такое время, главной чертой которого было то, что под влиянием изменяющегося наклона Солнца изменялась в течение года длина дневных и ночных часов. Более поздние античные и многие средневековые солнечные часы имели криволинейные шкалы, устраняющие этот недостаток. Такими часами с более сложными и более точными шкалами времени, вычисленными для квартальных или месячных интервалов, пользовались примерно до XV века. Новую эпоху в развитии солнечных часов открыло важное изобретение, датирующееся 1431 годом. Принцип его заключался в установке теневой стрелки в направлении земной оси. Этим простым нововведением было достигнуто то, что тень стрелки, называемой полуосью, после этого нововведения равномерно вращалась вокруг полуоси, поворачиваясь каждый час на 15 градусов. Это дало возможность ввести равномерное время, которым можно было пользоваться в течение всего года, причем отрезки, соответствующие часам, были одинаковой длины независимо от изменяющейся высоты Солнца. Следующим этапом в развитии солнечных часов стали солнечные часы с компасом. К первым создателем солнечных часов с корректирующим компасом относится астроном и математик

Региомонтан. с циферблатом, параллельным плоскости земного экватора, и гномоном, перпендикулярным ей, были, по существу, простейшими часами с равномерной шкалой времени. Создатели таких часов обычно исходили из того, что ими будут пользоваться в различных географических широтах. Иногда такие часы имели стрелку с зубчатой передачей и малый циферблат со стрелкой для отсчета минутных интервалов с точностью от 1 до 3 минут. Такие часы назывались гелиохронометрами.

Были и экваториальные часы, устроенные так, что их циферблат указывал непосредственно среднее солнечное время , а не местное солнечное время , как у обычных экваториальных часов. Разновидности солнечных часов были весьма многообразны. Интересны кольцевые солнечные часы - один из вариантов дорожных солнечных часов которые очень часто одновременно служили и в качестве декоративной подвески.

Главной частью таких солнечных часов было латунное кольцо диаметром несколько сантиметров с другим передвижным кольцом, снабженным отверстием для солнечного луча. На внешней поверхности главного кольца обычно гравировали начальные буквы наименований месяцев, а против них, на внутренней поверхности, находилась часовая шкала. Перед измерением надо было повернуть меньшее, обычно железное, колечко так, чтобы отверстие для луча лежало у наименования соответствующего месяца. При измерении времени держали часы в положении, позволяющим солнечному лучу проходить через отверстие в шкале. На подобном принципе строились и так называемые экваториальные кольца - аналогичные часы, на главном кольце которых имелись еще два пересекающихся друг с другом круга. Позднее возник новый вариант с поперечиной вместо третьего кольца.

На одной стороне этой поперечины были указаны месяцы, а на другой - знаки зодиака. Посередине имелась перемычка с малым отверстием для прохождения солнечного луча. Правильное положение этих часов при измерении времени было таким, когда солнечный луч, проходящий через отверстие, попадал на центральную линию экваториального круга. В заключение этого раздела хотелось бы коротко остановиться на одной из моделей дорожных солнечных часов , используемых индийскими путешественниками. Они представляли собой деревянные восьмигранные палки с металлическим острием длиной 160 см с вырезанными часовыми шкалами. В отверстие над шкалой для соответствующего месяца вдвигался стержень длиной около 15 см так, чтобы его острие при вертикальном положении палки отбрасывало тень на шкалу. На палке должно было быть 12 шкал. Поскольку для дней, удаленных от солнцестояния на одинаковое время, действовали одинаковые условия, то достаточно было иметь 8 шкал. Наименование ашадах эти часы получили по тому сезону (июнь-июль), в котором совершались путешествия. Солнечные часы никогда не утрачивали своего значения и продолжают конструироваться еще и в наши дни. Римляне усовершенствовали солнечные часы, с которыми мы знакомы в настоящее время, и даже сделали солнечные переносные часы , удобные для путешествий. Они просуществовали тысячелетия и еще долгое время оставались средством проверки и координации для очень ненадежных колесных часов, пока не были окончательно вытеснены благодаря изобретению спиральной пружины в качестве регулятора хода (1674г.), но об этом мы расскажем ниже.

Мы рассмотрели устройство и функционирование солнечных часов, которые с годами совершенствовались и изменялись. Солнечные часы с передвижным по высоте полюсом, компасом и шкалами с минутным делением были простым и надежным указателем солнечного времени, но страдали и некоторыми серьезными недостатками. Их работа была связана с солнечной погодой и с ограниченным периодом работы - между восходом и заходом Солнца. Поэтому новые приборы для измерения времени принципиально отличались от солнечных часов. В то время как единица времени по солнечным часам выводилась из вращения Земли и ее движения вокруг Солнца, надо было создать искусственный эталон единицы времени, например, в виде интервала времени, необходимого для вытекания определенного количества вещества в хронометрическом устройстве.
