Монтажные работы с пластиковым трубопроводом предусматривают выполнение операций резки и соединения. В силу технических свойств материала такие задачи решаются проще, чем в случае с металлическими трубами. Но с технологиями той же резки знакомы по большей части только опытные мастера, хотя особых сложностей она не вызывает. По сути, требуется произведение пайки материала, в результате которой можно изменить параметры конструкции или отдельного сегмента трубопровода.

Полипропилен? Как и в случае со сваркой металла, потребуется специальный аппарат. Это может быть и небольшой ручной термический резчик, и массивная профессиональная установка. Но в обоих случаях принцип работы один и тот же.

Инструмент для пайки

Существуют специализированные одноформатные и многофункциональные аппараты-прессовщики, посредством которых реализуется пайка. В данном случае этот процесс можно рассматривать и как способ резки, и как операцию соединения. Сам же аппарат в простейших исполнениях представляет собой небольшую конструкцию с электромеханической начинкой и оснасткой, сформированной металлическими зажимами.

Как паять полипропилен с помощью такого устройства? От пользователя по большей части требуется лишь корректное направление заготовки в соответствии с требованиями технического процесса. Принцип работы самого оборудования заключается в расплаве трубы. Две части нагреваются при контакте с металлическими поверхностями, после чего с ними можно выполнять любые действия по соединению. Иными словами, прессовщик обеспечивает две технологические функции. Во-первых, это достижение температурного воздействия для плавки полипропилена, а во-вторых, четкое позиционирование краев труб для их правильного сведения.

Подготовка к работе

Операция материалов весьма деликатна. В расплавленном состоянии пластик очень чувствителен и восприимчив, поэтому в его структуру легко могут проникнуть инородные частицы, наличие которых в дальнейшем может негативно отразиться на прочностных качествах трубопровода. Поэтому и сами заготовки, и аппарат для резки должны быть тщательно очищены, промыты и высушены.

Также подготавливаются дополнительные приспособления, которые должны быть под рукой в ходе операции. Например, вопрос о том, как паять полипропилен в труднодоступных местах, часто предусматривает упоминание специальных крючков и светодиодного фонарика. Крючок позволит подвесить аппарат, если к месту проведения работ нельзя пробраться всем корпусом и удобно расположить инструмент, а фонарик обеспечит видимость, если другие источники света к месту работы не проникают.

Этапы выполнения операции

Полный процесс выполнения пайки включает 4 этапа - это резка, нагрев, соединение и выдержка охлаждением. Каждая стадия требует выполнения специальных действий от оператора, которые зависят от того, какой должен быть получен результат.

Резка производится не в каждом случае, но с ее помощью можно выполнить аккуратный раскрой с таким же точным последующим соединением. К преимуществам термической резки перед механическими способами относят исключение риска деформации цельных частей заготовки.

Как паять трубы из полипропилена, чтобы сохранить исходную форму? Для этого достаточно правильно зафиксировать трубу в зажимных кольцах - далее режущая пластина аккуратно произведет резку и финальную спайку. Заключительный этап выдержки является самым ответственным. При его выполнении важно правильно закрепить готовую часть трубы и уделить ее остыванию ровно столько времени, сколько требует норматив.

Технология пайки

Технику спайки стоит рассмотреть отдельно. В сокращенном виде без резки данная операция производится чаще, поэтому большинство аппаратов имеют конструкцию, оптимизированную специально под эту задачу. Итак, суть процесса заключается в том, что два окончания трубы устанавливаются с противоположных сторон в фиксирующих кольцах.

Полипропилен? В отличие от сварочного аппарата для металла, паяльники для пластика формируют шов без участия пользователя. Максимум вмешательства предусматривают ручные модели, в которых пользователь просто нажимает на рычаг, сводящий между собой две трубы. Это делается плавно и без лишнего давления - мягкий расплавленный пластик должен смешаться, образовав единую структурную массу в точке соединения.

Промышленные паяльники для пластика

В сложных и ответственных мероприятиях может потребоваться помощь профессионального оборудования для пайки пластика. Такие модели отличаются возможностью работы с трубами больших диаметров, а также высокой интенсивностью нагрева. Соответственно, такие агрегаты превосходят ручные модели и в габаритах, и в мощности электромотора. При этом не стоит рассматривать промышленный паяльник в качестве универсального. Он заточен именно под средние и крупные типоразмеры, но не годится для мелких диаметров.

Как паять полипропилен на промышленном оборудовании? Технология и принципы работы в целом те же, но каждая операция выполняется на отдельной модульной станции. Один модульный агрегат производит подготовку трубы с зенкованием и торцовкой, другой непосредственно режет пластик, третий обеспечивает нагрев, а четвертый отвечает за позиционирование заготовки.

Параметры пайки

Уже говорилось, что качество результата будет зависеть от того, насколько верно и аккуратно был выполнен последний этап с охлаждением. Сложность этой стадии заключается в том, что нужно на нескольких этапах соблюдать временной режим выдержки. Обычно это две стадии - в процессе нагрева и при окончательном затвердевании. Временные интервалы зависят от толщины трубы. Также учитывается и другой фактор, обусловленный температурным режимом.

При какой температуре паять полипропилен? Стандартные аппараты ручного типа работают при 250-270 °C. Этого достаточно, чтобы в течение 15 мин довести обычную бытовую трубу из пластика до необходимого состояния. Что касается соотношения диаметра и времени остывания, то минимальный типоразмер на 12 мм потребует 4 с ожидания при непосредственном соединении, и 120 с - для окончательной выдержки.

Максимальный для ручных паяльников диаметр трубы 50 мм нуждается в 6-секундном ожидании при пайке, а затвердевание происходит через 240 сек.

Особенности пайки в труднодоступных углах

Работа в труднодоступных и сложных участках требует не только использования вспомогательного оснащения (как уже говорилось, фонариков и приспособлений для удержания паяльника). Угловые соединения предусматривают и особую реализацию самой технологии с применением специальных расходников. Но в первую очередь важно помнить, что резка осуществляется только под прямым углом, причем после раскроя поверхности и торцы окончаний должны обезжириться и быть зачищены мягким абразивом.

Теперь можно перейти к другому вопросу - как рассчитывать и паять углы. Полипропилен в данном случае соединяется посредством дополнительных насадок, что вносит коррективы в интервал ожидания момента пайки. То есть для формирования угла понадобится фитинг или переходник, выполненный из того же полипропилена. Это дополнение увеличивает и время на пропой участка соединения. При минимальном диаметре трубы 12 мм этот интервал будет составлять 5-6 с, а в работе с 50-миллиметровой заготовкой - порядка 20 с.

Можно ли паять металлопластиковые трубы с полипропиленом?

Операции, в ходе которых происходит объединение разнородных труб, считаются нежелательными. Такие конструкции изначально проигрывают однородным аналогам в надежности, однако бывают случаи, когда традиционный металлопластик необходимо ввести в трубопровод с полипропиленом. Резьба в таких ситуациях не поможет, поэтому обращаться придется к пайке. Впрочем, и это соединение выступит лишь вспомогательным средством.

Монтаж реализуется с помощью фланца, в который вводятся окончания двух труб, выполненных из разных материалов. Пайка нужна как раз для подготовки к такой интеграции. Для этого с помощью паяльника конец пластиковой трубы разогревается, на него надевается тот же фитинг, после чего можно приступать к соединению с металлопластиковым контуром через фланец.

Ошибки при пайке

Ошибки по большей части касаются нарушений в технике пайки и выбора неподходящих материалов. Распространенным нарушением технологии является отклонение от заданной позиции при соединении труб. Отход от прямой линии на миллиметр уже означает, что соединение будет некачественным.

Как правильно паять трубы из полипропилена, чтобы не было нарушения позиции заготовок? Ручные аппараты в этом смысле самые проблематичны, так как легкость конструкции не способствует защите от вибраций рабочей оснастки. Минимизировать риск отклонения позволит дополнительное закрепление аппарата с помощью тяжелых приспособлений.

Заключение

Теоретически метод соединения пластиковых труб посредством термического воздействия является безупречным. Его главное достоинство в том, что само по себе вмешательство в структуру материала не влечет снижения его эксплуатационных свойств. Получаемый шов имеет однородную структуру и не будет слабым местом в контуре. Несовершенство же этого способа упирается в практику применения. Поэтому возникает вопрос относительно того, как паять полипропилен, чтобы добиться оптимального результата.

Успех операции, по сути, зависит от двух факторов. Во-первых, от качества технической организации рабочего процесса - от выбора материалов, модели аппарата, расходников и т. д. Во-вторых, от опыта самого оператора. Пользователь паяльника должен оперативно управлять заготовками, соблюдая и временные интервалы, и точность позиционирования труб.

Соединение полипропиленовых труб сварным методом характеризуется более высокой надежностью по сравнению с другими способами совмещения между собой изделий. Такая технология соединения не имеет каких-либо отличий при работе с полипропиленом. Исключение составляют лишь армированные изделия: их монтаж предполагает некоторые специфические особенности.

Такая методика довольно проста. Сварку можно проводить в бытовых условиях, соблюдая требования технологического процесса и имея весь арсенал необходимых инструментов.
Существует несколько вариантов соединения полипропиленовых труб:

• пайка диффузионная;
• спайка электрофитингами;
• холодная сварка.

В этой статье мы поговорим о каждом способе совмещения цилиндрических изделий более подробно, рассмотрим их достоинства и недостатки, а также научимся правильно паять полипропиленовые трубы.

Прежде чем приступать к работе, необходимо подготовить монтажный инструмент. Для создания надежного стыка конструкций и всех дополнительных деталей потребуется специальный паяльник.

Стоит отметить, что иногда соединение изделий, изготовленных из полипропилена, называют сваркой. Однако этот процесс имеет множество разновидностей, потому важно запомнить, что полипропиленовые трубы соединяются только одним способом – пайкой. Для монтажа такой системы не применяются резьбовые фитинги и металлопластик.

Пайка полипропиленовых труб требует использования сварочных аппаратов. В продаже представлено несколько типов устройств:

• нагреватель с круглым сечением;
• плоский агрегат.

Второй вид паяльного аппарата в народе стали называть утюгом, что в большей мере связано с его внешним видом. Такие устройства отличаются лишь своей конструкцией.

Для первой модели тефлоновые насадки надеваются на нагреватель и фиксируются деталями, похожими на хомуты. Во втором устройстве такие же насадки прикручиваются к нагревателю с двух сторон. Остальные элементы конструкции ничем не отличаются. Основная функция прибора состоит в осуществлении качественной и надежной пайки полипропиленовых изделий.

В комплект паяльных устройств обязательно включены насадки. Самым недорогим приспособлением, в набор которого входит минимальное количество элементов, считается китайский паяльник. Его мощность не превышает 800 Вт. В продаже он представлен вместе с подставкой, а также насадками, позволяющими проводить пайку труб из ПП сечением 20-32 мм.

Когда система отопления частного дома выполнена из цилиндрических изделий такого диаметра, этого комплекта будет вполне достаточно. Но если предполагаются более профессиональные работы, связанные с пайкой, вам понадобится устройство получше.

Для труб сечением 40-63 мм необходим другой паяльный комплект. Его придется покупать отдельно. Самые дорогие наборы, отличающиеся повышенной надежностью, изготавливаются в крупных европейских странах. В их комплект входят следующие детали:

• паяльник;
• подставка;
• тефлоновые насадки разных диаметров;
• ножницы, позволяющие резать трубы, выдерживая 90 градусов;
• шестигранник;
• отвертка крестообразная;
• рулетка;
• перчатки.

Так как для пайки полипропиленовых труб приходится работать с горячим оборудованием, нужно обязательно выполнять операцию в перчатках. Новички довольно часто получают ожоги, касаясь нагревательного элемента.

Конструкция любого паяльника устроена так, чтобы можно было установить сразу несколько насадок для соединения труб небольшого диаметра, что позволяет сэкономить время, особенно при работе с изделиями сечением 20-40 мм.

Мощность паяльного аппарата

Чтобы равномерно и быстро прогреть трубу диаметром 63 мм, необходима большая мощность системы. Для бытовых целей будет достаточно аппарата со значением величины, которой определяется количество энергии, не превышающим 0,7-1 кВт.

Если мощность утюга составляет более 1 кВт, он переходит в разряд профессиональных. Его стоимость намного выше цены обыкновенного паяльника.

Способ первый

Для изготовления самодельного паяльника понадобятся:

• вышедший из строя старый утюг, у которого сохранился нагревательный элемент;
• детский металлический конструктор;
• резиновая ручка;
• тумблер;
• асбестовый шнур;
• дюраль;
• изолента.

Технология изготовления

• болгаркой от дна утюга срезаются все лишние детали;

• изготавливается алюминиевая накладка;
• из конструктора монтируется коробка; в нее устанавливаются лампочка и резиновая ручка;
• к проводу подсоединяются тумблер и регулятор паяльника;

• все детали соединяются в одно целое;
• припаиваются кабели;
• к корпусу, предварительно положив асбестовую прокладку, прикручивается болтами нагревательный элемент.

Таким образом, потратив немного времени, используя подручный материал, вы становитесь обладателем самодельного паяльника для сварки труб из ПП.

Способ второй

Для изготовления инструмента понадобятся парная насадка стоимостью 215 р. и выброшенный подожженный утюг. На его сборку требуется примерно два часа.

Сначала нагревающийся прибор устанавливается вертикально. Фитинг одновременно с трубой надевается на разогревающие насадки. Для обеспечения возможности проводить операции на стене утюг нужно подвергнуть небольшой модернизации: обрезать «жало» подошвы и слегка его закруглить. Нелишним будет применение термопасты.

Известно, что таким самодельным аппаратом было сварено несколько трубопроводов. Качество работы получилось довольно высоким.

После нагрева утюга, удерживая его за ручку, первой снимается труба. Сразу удалять фитинг не нужно, поскольку его толщина не дает ему быстро расплавиться. Остается придержать рукой трубу с утюгом и снять фитинг.

Чтобы соединить изделия, необходимо приложить небольшие усилия, пока не образуется ровного облоя по всему периметру детали крепежа.

В этом положении нужно подержать соединение примерно 15-20 секунд, пока не начнется полимеризация. Сварка на стене отличается простотой: одной рукой придерживается нагревающийся прибор, другой – труба.

Способ третий

Изготавливаем утюг, оборудованный регулятором температуры, в качестве которого будет выступать специальное управляющее устройство мощности, собранное на тиристоре. Для паяльных работ подается напряжение, равное 170В. Для создания приспособления используются алюминиевые или медные пластины. На фотографии показана деталь толщиной 0,8 мм, однако значение этой величины может варьироваться в большую сторону.

Плоские элементы нужны, чтобы нагреватель не начал остывать в момент надевания трубы. Для работы используется ТЭН (1 кВт) от устаревшей плиты «Мечта». Так как радиатор почти не нагревается, его можно уменьшить. Для установки тиристора и диода прокладки не требуются. Конструкция самого утюга может иметь любой вид, все зависит от вашей фантазии.

Ниже приведена схема регулятора мощности.

С каждой стороны спирали можно установить алюминиевые прокладки в виде круглых блинов. К корпусу крепится ручка с регулятором и зафиксированным тумблером. Другими словами, можно заняться тюнингом.

Принцип всех устройств всегда один: для пайки труб из ПП нужно соблюдать определенную температуру.

Как выбрать насадки

Подбирая нагревающие насадки, необходимо учитывать диаметр соединяемых труб и другие важные моменты:

• прочность;
• насколько хорошо сохраняется форма после изменения температуры;
• теплопроводность.

Практически ко всем сварочным аппаратам подходят различные насадки. Это очень удобно, когда необходимо смонтировать сложную магистраль.

Каждый надеваемый элемент имеет два конца. На одном нагревается внешняя сторона детали, на другом – ее внутренняя часть. Все насадки имеют тефлоновое напыление, которое защищает поверхность от налипания расплавленного материала. Размеры деталей находятся в диапазоне 2-6 см, что соответствует распространенным диаметрам цилиндрических изделий.

Нормальная температура для пайки

Для прочной сварки конструкций температура пайки полипропиленовых труб не должна превышать 260 °С. В противном случае это приведет к потере устойчивости пластиковой основы, в результате чего труба просто не сможет соединиться с фитингом. Причем разогретый соединительный элемент начнет прилипать ко всем окружающим его деталям. Однако и температура меньшего значения также не годится для пайки.

Важно помнить, что вязкость и пластичность полипропиленовой конструкции должны иметь определенные значения, иначе не начнутся диффузионные процессы, а соединение потеряет свою надежность. Срок эксплуатации таких трубопроводов будет минимальным. О гарантии в 50 лет придется забыть. При какой температуре соединять изделия, лучше смотреть в таблице.

Время пайки труб

Если правильно соблюдать требования технологии по продолжительности процесса соединения конструкций с помощью специального инструмента, можно получить довольно герметичный стык. Полипропилен после перегрева не начнет растекаться. Время нагрева зависит от определенных параметров. Основными считаются:

• сечение трубы;
• ширина шва сварочного пояса;
• окружающая температура.

Ниже представлена специальная таблица, в которой указано рекомендованное время пайки изделий из ПП с учетом всех упомянутых выше значений:

Сварка полипропиленовых труб враструб

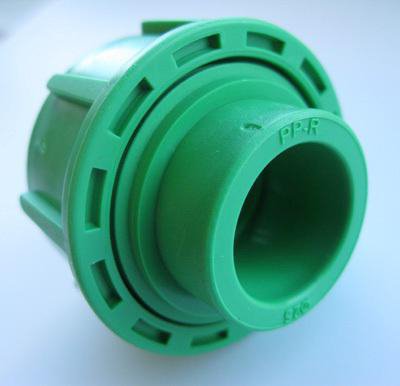

Основным способом монтажа пластика, когда нужно соединить небольшие цилиндрические изделия разного сечения, считается применение раструба. При сварке конструкции из ПП обязательно используются дополнительные детали:

• углы;
• тройники;
• отводы.

Все они изготавливаются из того же материала, из которого были сделаны трубы. Применение дополнительных элементов для создания качественного соединения не считается минусом этого метода. Рассматриваемые детали, кроме соединяющей функции, помогают изменить направление трубопроводной магистрали.

Данный процесс состоит из нескольких операций:

• оплавляются сопрягаемые поверхности: наружная стенка цилиндрического изделия с внутренней частью фитинга;
• применяются специальные нагревательные детали;
• происходит охлаждение элементов в собранном виде.

По мнению профессионалов, соединение враструб считается намного надежнее, чем стыковая сварка. Благодаря тому что при совмещении труба с усилием входит в фитинг, создается высокая прочность. В этом случае для проведения центровки не требуется использования специального инструмента. Совместить цилиндрические конструкции подобным образом сможет даже новичок.

Аппарат для сварки враструб

Устройства, предназначенные для соединения изделий из ПП враструб, называются паяльниками, или утюгами. Главным элементом такого прибора стала нагревательная головка. К ней крепятся все сменные детали:

• муфты;
• дорны.

Первые элементы предназначены для нагрева внешней поверхности труб, вторые – внутренней части фитингов. Формой нагревателя в большинстве паяльников остается треугольная пластина. В продаже можно встретить устройства другого исполнения.

От габаритов плоской детали зависит размер насадок. Иными словами, подбирается сечение трубы, которое будет свободно паяться. Кроме того, необходимо позаботиться о нужном количестве нагревательных пар для осуществления одновременной установки. Для работы с большой пластиной потребуется мощный агрегат.

Дополнительные детали (муфты, дорны) должны быть закреплены так, чтобы их опорная поверхность плотно касалась пластины.

При хорошем контакте будет достигнута нужная температура (260 °С). В этом случае мощность паяльника не имеет большого значения.

Сегодня выпускаются устройства, оборудованные нагревательной головкой в виде стержня. Их главным преимуществом можно назвать компактность. На технические параметры форма головки не влияет.

Для качественной работы утюга важна точность функционирования термодатчика, поддерживающего необходимую температуру. Если ее колебания становятся минимальными, это свидетельствует о высоком качестве паяльника.

Самыми совершенными на сегодняшний день являются электронные терморегуляторы. Эти терморезисторы способны показывать точное значение температуры даже на рабочей поверхности муфты.

Применение таких деталей позволяет уменьшить температурную инерционность утюга. В результате истинные показатели нагревательной головки будут отображаться на шкале устройства.

Более грубо работают биметаллические реле, а также капиллярные термостаты, чьи значения отличаются неточностью. Если сравнивать с данными терморезисторов, расхождения окажутся довольно большими. Каким бы ни был терморегулятор, когда аппарат достигает рабочего режима (если судить по данным индикатора), необходимо подождать несколько минут. За это время температура насадок сравнится с той, что показывает прибор.

Теперь можно приступать к сварке. Производители выпускают также паяльники, имеющие два нагревательных элемента разной мощности. Каждая деталь оснащена отдельным выключателем.

Эти изделия способны самостоятельно достичь нужного температурного режима. Мастер сам выбирает требуемую мощность.

Вторая деталь становится запасной на случай выхода из строя первой.

В аппарате предусмотрена возможность одновременного включения обоих нагревателей, чтобы быстрее достичь рабочего режима.

Оборудование может комплектоваться и вспомогательными инструментами, включая:

• фаскосниматель;
• калиброватель;
• торцеватель;
• ножницы для резки труб.

В некоторых комплектах можно встретить даже специальную очищающую жидкость. Однако не все перечисленные детали включаются в основную комплектацию. Зачастую их приходится покупать отдельно. Важно, чтобы сварочный аппарат имел в наборе все необходимые инструменты для работы с любыми диаметрами труб и материалами.

Технологический процесс сварки враструб

Внешний диаметр цилиндрического изделия всегда немного больше номинального сечения. У фитинга, наоборот, внутренний диаметр меньше номинального сечения трубопровода.

Возьмем, к примеру, трубу 20 мм. Настоящий размер ее внешнего диаметра будет находиться в пределах 20,3-20,5 мм. У фитинга, предназначенного для работы с изделием 20 мм, внутреннее сечение составит 19,5-19,7 мм.

Причем средняя часть поверхности муфты будет точно соответствовать номинальному диаметру. Для конусной плоскости берется 5 градусов.

Становится понятно, что если не нагревать фитинги, их не удастся соединить с муфтой.

Когда труба совмещается с горячей муфтой, происходит оплавление наружной части. Наверх выдавливается все лишнее, получается своеобразный валик. Далее нагреваются внутренние слои. Они начинают сжиматься, при этом труба получает возможность попасть в горячую муфту. Аналогичного эффекта удается добиться, когда элемент крепежа соединяется с горячим дорном.

Когда труба совмещается с фитингом, происходит ее упругое сжимание, при этом соединительный элемент начинает растягиваться. Нагретые поверхности сдавливаются, вытесняя воздух. В результате происходит равномерное смешивание расплавленного материала.

Общий технологический процесс соединения труб из ПП враструб имеет несколько последовательных операций:

• резка изделий;
• подготовительные мероприятия;
• установка сварочного аппарата;
• достижение рабочего режима;
• прогрев деталей;
• сборка;
• охлаждение магистрали.

Вручную можно без особых усилий соединить трубу с нагретым инструментом, если свариваются небольшие детали, сечение которых находится в диапазоне 40-50 мм. Чтобы совместить между собой цилиндрические конструкции диаметром, превышающим 50 мм, необходимо воспользоваться специальным центратором, предназначенным для выполнения раструбной сварки.

Так как пайка полипропиленовых труб не представляет особого труда, работу можно выполнить в одиночку.

Чтобы разрезать цилиндрические изделия, применяются специальные ножницы, которые не позволяют сминаться стенкам трубы.

Перед тем как приступить к пайке полипропиленовой продукции, поверхности деталей тщательно очищаются и обезжириваются. Армированные конструкции подвергаются специальной подготовке. Об этом обязательно должны помнить работники, осуществляющие монтаж таких изделий.

Композитные трубы из ПП, которые армированы алюминием, отличаются невысоким температурным расширением. Поэтому система отопления, изготовленная из подобной продукции, не требует установки дополнительных температурных компенсаторов. Только в таких изделиях, армированных алюминием, возможна диффузия кислорода. После попадания воздуха в систему происходит активное насыщение воды кислородом. В результате начинается процесс кавитации вентилей, а также других деталей сооружения из цилиндрических конструкций.

При отсутствии армирующего слоя можно не проводить дополнительной специальной подготовки.

Технологическая карта сварки полиэтиленовых труб враструб

Как паять армированные полипропиленовые трубы

В этом случае категорически запрещается контакт алюминия с жидкостью. Данный сплав начинает разрушаться, а покупать новые изделия нерентабельно. Появление небольших внутренних перекосов в стыках трудно заметить невооруженным взглядом, однако именно эти зоны являются слабым местом всей системы. Здесь возможно попадание воды на металлическую поверхность.

Чтобы это предотвратить, тщательно зачищается армированный слой. Подобная операция является обязательной к проведению, если поверхность труб обернута в фольгу.

Для удаления металлического листа используется специальное приспособление – так называемый шейвер. Его приходится покупать отдельно.

В прибор вставляют конец, аналогично заточке карандаша, и начинают проворачивать.

При работе не стоит забывать об очистке алюминиевого слоя. Сварка произойдет и без этой процедуры, однако надежность полученного соединения будет довольно низкой.

От такого человеческого фактора можно избавиться, установив трубы, армированные стекловолокном.

Если алюминиевый армирующий слой находится по центру стенки, проводится торцевание поверхности с помощью специального инструмента. Он помогает удалить кромки алюминия, которые покрывают торец трубы. Если такую операцию не провести, вода может попасть в центр стенки, двигаясь по микротрещинам армирующего слоя, что неминуемо приведет к вздутию.

На фотографии можно рассмотреть спаянные соединения разрезов: неправильное выполнение на картинке без торцовки и правильное – с торцовкой.

Для достижения наилучшего результата применяются специальные муфты. Они как бы «замуровывают» торцы армирующего слоя, что помогает избежать контакта металла с жидкостью.

Некоторые производители дают собственные рекомендации, как нужно подготавливать трубы перед сваркой. Даже если армирующий слой отсутствует, требуется обязательно провести калибровку наружного диаметра, после чего снять фаску.

Операция калибрования удаляет эллипсность трубы, делая ее абсолютно круглой. Снятая фаска облегчает работу по соединению с муфтой. К сожалению, когда трубы из ПП паяются самостоятельно, эти операции полностью игнорируются.

Как подготовить паяльник к работе

Сперва сварочный аппарат нужно хорошо закрепить. Когда начинается прогрев, детали подвергаются давлению, которое передается паяльнику. Чтобы было удобнее работать, важно обеспечить аппарату неподвижность.

На инструмент надевается нагревательная пара. Далее устанавливается нужная температура нагрева, подается напряжение. Когда свариваются трубы из ПП враструб, температура нагрева должна быть в пределах 260±10 °С, что превышает значения, при которых полипропилен становится вязким и текучим.

Таким образом происходит быстрое оплавление верхнего слоя трубы совместно с фитингом. В результате деталь легко снимается без прогрева всей толщины стенки. При другом значении температуры, когда элементы становятся мягкими, выполнить соединение будет невозможно.

Ставим детали на прогрев

Когда сварочный аппарат достигнет рабочего режима, загорится лампочка. Труба вставляется в муфту, а фитинг – на дорн. Если провести такую работу одновременно довольно сложно, сначала монтируется тяжелый соединительный элемент.

Сварочные детали обязательно имеют небольшой припуск, который начинает выдавливаться при их монтаже. Так получается кольцеобразный валик (грат). Чтобы сдвинуть такое кольцо, нужно приложить некоторые усилия, но делать это следует плавно и медленно, чтобы грат приобрел правильную форму. Фитинг, свободно надевающийся на дорн и не образующий кольцеобразного валика, считается бракованным.

При монтаже детали требуется обязательно следить за глубиной установки. Как только элемент упрется в вершину дорна, нужно прекратить давление, иначе можно повредить торец трубы и помять ограничитель фитинга. Чтобы контролировать глубину погружения детали в муфту, на некотором расстоянии от торца делается соответствующая отметка. Однако эта процедура необязательна, так как в основном фитинг вставляется в оправку, пока не коснется упора.

После того как детали были установлены в муфту аппарата и его дорн, нужно выждать несколько секунд, пока поверхности хорошо не оплавятся. Важно правильно определить продолжительность нагрева. Этого времени должно хватить для получения вязкого и текучего состояния полипропилена.

Если период нагрева будет слишком большим, детали станут очень мягкими. Изготовители пластмассовых труб разработали специальные таблицы, в которых обозначено время нагрева для определенной марки полипропилена. В этом случае учитываются также толщина стенки и сечение трубы.

Когда совмещаются фитинги с цилиндрическими изделиями, угол проворачивания деталей не должен превышать 5 градусов. Если стык сделан правильно, грат будет иметь одинаковую толщину со всех сторон.

Охлаждение соединения

Если необходимо исправить выполненную работу, технология разрешает это сделать в течение нескольких секунд. Детали не должны подвергаться никакому давлению, пока материал окончательно не затвердеет, что длится примерно 2-4 минуты.

Ориентировочные параметры продолжительности сварочных операций можно посмотреть в специальной таблице. Более точные значения указываются производителями фитингов и продукции из ПП.

При пайке изделий из ПП встык торцы деталей нагреваются горячим инструментом до оплавления. Затем элементы с силой прижимаются до тех пор, пока не произойдет охлаждения шва. Такая технология отличается своей простотой.

В этом случае нет необходимости пользоваться дополнительными приспособлениями. Если все сделано правильно, получается довольно надежный шов, не уступающий прочности трубы. Технологическая операция выполняется в определенной последовательности:

При всей своей простоте стыковая сварка только кажется такой доступной. На практике для этого необходимо решить несколько проблем, что практически невозможно сделать в бытовых условиях.

Трубы должны точно совмещаться по своей оси, при этом допускается отклонение от толщины стенок всего на 10%. Давление на детали, прижимающие цилиндрические изделия к плоскости нагревательного зеркала при воздействии высокой температуры, должно оказываться лишь определенное время. Только так может получиться качественное соединение. При выполнении торцовки необходимо, чтобы у торца была идеальная перпендикулярность.

Перечисленным выше условиям довольно трудно следовать без дополнительного прибора – специального центратора. Он оборудован электрическим приводом, который создает определенное усилие сжатия. Кроме того, это устройство оснащено торцевателем.

Иначе говоря, чтобы провести стыковую сварку полипропиленовых труб небольшого диаметра, понадобится большее количество специального оборудования по сравнению с предыдущим методом соединения. Учитывая тот факт, что при сварке враструб получается более качественная стыковка за счет замкового соединения, домашние умельцы предпочитают использовать именно этот способ совмещения труб.

Стыковая сварка изделий из ПП в основном применяется на производстве, когда необходимо соединить конструкции большого сечения при монтаже прямого участка инженерного сооружения из цилиндрических изделий.

Пластиковые трубы благодаря своей демократичной стоимости и простоте соединения заняли лидирующие позиции в монтаже водопроводных и даже тепловых сетей. Несмотря на то, что эти конструкции менее прочные и долговечные, чем металлические, многие предпочитают именно их, собираясь поменять инженерные коммуникации в своих домах и квартирах. Особенно привлекает быстрый монтаж изделий, поскольку пайка полипропиленовых труб позволяет создать прочное и надежное соединение буквально за несколько минут.

Классификация полипропиленовых труб

Особо прочный пластик, использующийся для производства труб, не подвержен коррозии, противостоит отложению солей и появлению известкового налета. Полипропиленовые конструкции предназначены для длительной эксплуатации. Производитель гарантирует 50 летний срок службы сооружений.

Это действительно возможно при условии, что эксплуатироваться трубопроводы будут в условиях предусмотренного инструкцией давления и температуры. Детали рассчитаны на длительное воздействие высокого давления при низкой температуре транспортируемой жидкости и наоборот – высокую температуру жидкости при низком давлении.

Все полипропиленовые трубы можно разделить на четыре категории

Трубы из полипропилена выпускаются четырех цветов, что не означает ограничений в использовании за исключением черных, которые производятся наиболее защищенными от уф-излучения. Конструкции применяются в системах водоснабжения и отопления, возможно их соединение с металлическими сооружениями. Могут использоваться в трубопроводах всех типов: открытых, закрытых и настенных. Полипропиленовые трубы делятся на категории:

• PN 10 – вариант с тонкими стенками. Применяется для теплых полов, чья температура не выше 45С или для разводки холодной воды.
• PN 16 – используется для организации холодного водоснабжения в системах с высоким давлением или в отопительных трубопроводах с низким давлением.
• PN 20 – труба универсальная, может применяться как для горячего, так и холодного водоснабжения, где температура не выше 80С.
• PN 25 – конструкция армируется алюминиевой фольгой. Используется для центрального отопления и подведения горячей воды температурой не выше 95С. Могут применяться для подключения металлического трубопровода к пластиковому.

Подготовка к сварке + нюансы процесса

В руководствах, которые описывают технологию пайки, указывается, что конструкции диаметром менее 63 мм обычно соединяют методом раструбной сварки. В местах стыков труб используются фитинги, специальные соединительные детали, к которым привариваются элементы. Трубы большего диаметра соединяются без фитингов методом стыковой сварки. Этот способ считается для них наиболее надежным.

Осуществляется пайка труб из полипропилена при помощи ручного сварочного аппарата, который в народе называют утюгом. Для деталей с диаметром больше 40 мм специалисты рекомендуют использовать приборы с центрирующими приспособлениями, несколько более сложными в работе. Сварочные аппараты снабжены специальными съемными насадками для труб. Они представляют собой нагревательные элементы, выполненные в виде гильзы для оплавления наружной части трубы или дорн для разогрева внутренней поверхности детали.

Ручной аппарат для сварки полипропиленовых труб

Размеры диаметров насадок варьируются от 14 до 63 мм. Нагревательные элементы покрываются тефлоном, антипригарным материалом. В процессе сварки нужно обязательно следить за чистотой насадок и протирать их после каждого использования специальными скребками из дерева или брезентовой ветошью. Делать это нужно пока элементы еще горячие, очистка холодных деталей недопустима.

Порядок проведения работ

Этап #1 - подготовка сварочного аппарата

Прибор должен быть установлен на ровную поверхность так, чтобы он был легкодоступен. Перед началом работ нужно определить, трубы каких диаметров предстоит паять и приготовить нужные нагревательные элементы. Конструктивные особенности прибора позволяют использовать сразу несколько насадок.

Рекомендуется установить все, что нужно до разогрева прибора. Аппарат разогревается равномерно, поэтому место расположения нагревательного элемента не влияет на температуру насадки. Их закрепляют так, как будет наиболее удобно для работы. Для установки насадок пользуются специальными ключами. На контрольной панели прибора выставляется нужная температура, для полипропиленовых труб это 260°. Аппарат включается и разогревается, что занимает примерно 10-15 мин.

При отрицательных температурных значениях сварка запрещена. Кроме того время пайки полипропиленовых труб зависит от температуры в помещении: в жару оно сокращается, в холод – увеличивается.

Этап #2 - подготовка трубы

При помощи трубореза или специальных ножниц деталь обрезается под прямым углом. Место среза очищается и вместе с фитингом обезжиривается при помощи мыльного или спиртового раствора. Детали хорошо просушиваются. Если работы проводятся с трубами марки PN 10-20, можно выполнять сварку. Если с PN 25, нужно дополнительно зачистить верхние слои алюминия и полипропилена. Выполняется работа с помощью шейвера точно но на глубину сварки, которую можно определить по величине насадки сварочного аппарата.

Резать полипропиленовую трубу нужно только под прямым углом

Этап #3 - разогрев деталей

Элементы надеваются на насадки аппарата нужного диаметра. Труба вставляется в гильзу до ограничителя, показывающего глубину сварки, а фитинг устанавливается на дорн. Время нагрева деталей строго выдерживается. Для каждого типа труб оно разное, значения можно посмотреть в специальной таблице.

Этап #4 - сваривание элементов

Разогретые детали снимаются с аппарата и уверенным быстрым движением с соблюдением соосностей элементов соединяются друг с другом. Соединяя детали их нельзя проворачивать по оси или изгибать. Так же нужно строго следить за тем, чтобы труба вошла на глубину, определенную внутренней границей раструба фитинга.

Детали разогреваются строго определенное время

Этап #5 - охлаждение соединения

Разогретым деталям необходимо дать остыть, особенно это важно для тонкостенных труб. Любые деформации деталей в это время недопустимы, они могут привести к запаиванию внутреннего просвета трубы. После полного остывания детали необходимо продуть или пропустить через них воду, чтобы убедиться в их проходимости.

Видео-пример проведения паяльных работ

Также, весь этот процесс можно наблюдать в данной видео-инструкции:

Рекомендации, как паять трубы из полипропилена, достаточно просты. Справиться с этой работой можно самостоятельно. Опытные сварщики предлагают новичкам выполнить пайку первой детали, остудить ее и разрезать, чтобы убедиться, что все выполнено правильно. Если же есть ошибки, они будут сразу заметны. Таким образом можно достаточно быстро научиться выполнять надежные соединения полипропиленовых труб, что безусловно пригодится в процессе монтажа или ремонта трубопроводов.

Часто возникает вопрос, что за материал полипропилен и как паять полипропиленовые трубы. На сегодняшний день для выполнения монтажа водопровода, отопления или канализации используется популярный метод пайки труб из полипропилена. Данный материал отличается долговечностью и высокими техническими показателями. Поэтому многих интересует, как правильно паять полипропиленовые трубы, чтобы получился эффективный результат работы. Как и при выполнении любого монтажа, данный процесс требует аккуратности и терпеливости.

Пайка полипропиленовых труб осуществляется при помощи паяльника со специальными насадками для нагрева труб.

Технические характеристики труб

Прежде чем начать работу, следует знать, какой вид труб нужен для определенного процесса, как правильно выполнять специальным для этого инструментом. Их сборка выполняется с помощью паяльника и фитингов, к которым относятся муфты, уголки, тройники и т.д.

Данный вид труб применяется при установке любого вида трубопровода. При этом они могут монтироваться как в открытом виде, так и в закрытом, например, при штробировании в стене. Для их спайки используются соединительные фитинги, обеспечивающие литое соединение, и резьбовые, при которых оно получается разъемным.

Полипропиленовые трубы подразделяются на 4 вида. К первому PN10 относятся трубы, рабочее давление которых 1 МПа. Они имеют тонкие стенки и применяются при установке теплых полов и для снабжения холодной воды до +20 °С. Материал марки PN16 используется для проведения холодной воды, а также для системы отопления с невысоким давлением. Трубы вида PN20 являются универсальными и имеют рабочее давление 2 МПа. Они монтируются при прокладке любого водоснабжения как для холодной, так и для горячей воды. К последнему виду PN25 относятся трубы, имеющие рабочее давление 2,5 МПа. Данный материал армирован алюминиевой фольгой и предназначен для монтажа любой системы отопления, а также для горячего водоснабжения.

Вернуться к оглавлению

Правила пайки полипропиленовых труб

Потребуется:

• аппарат для пайки;
• специальные ключи.

Полипропиленовые трубы соединяются между собой с помощью паяльника со специальными насадками. К ним относится гильза, предназначенная для того чтобы расплавить поверхность снаружи, и дорн, необходимый для расплавки поверхности раструба непосредственно у соединительной детали изнутри. Данные насадки имеют покрытие из тефлона и диаметры, варьирующие от 16 до 40 мм. После каждой сварки антипригарный материал очищается обязательно в горячем виде ветошью из брезента или деревянными скребками.

Перед работой аппарат для сварки для устойчивости устанавливается на горизонтальной поверхности так, чтобы он не упал. И на него фиксируются сменные насадки необходимого для работы размера при помощи предназначенных для этих целей ключей. Их месторасположение зависит от удобства во время процесса монтажа.

Так, например, для установки ветви трубопровода, расположенной на стене, они ставятся ближе к концу. При выполнении работы в вертикальном положении и в неудобных местах для пайки необходим еще один человек. Для получения более качественной стыковки полипропиленовых труб все элементы будущего трубопровода собираются отдельно.

Паять полипропиленовые трубы следует, соблюдая температурный режим. Нагрев паяльника напрямую зависит от температуры окружающей среды и длится в течение 10-15 минут. В жаркую погоду время сварки нужно уменьшать, а при холодном воздухе, наоборот, увеличивать. Если температура ниже 0 °С, соединение полипропиленовых труб и фитингов с помощью паяльника проводить запрещается. Процесс пайки данного материала обеспечивается только при 260°С. Также нужно правильно выбирать интервал времени для спаивания и охлаждения, который зависит от диаметра труб, т.е. чем он больше, тем больше времени затрачивается.

Готовность к работе аппарата оповещается с помощью индикатора. Для получения крепкого и надежного шва, паяльник должен быть полностью разогрет. В противном случае у деталей не будет достигнута температура вязкой пластичности, поэтому не произойдет диффузия материала. В том случае, если паяльник перегрет, может возникнуть чрезмерная адгезия полипропилена и как результат потеря устойчивости формы. Во время всего процесса пайки аппарат должен все время находиться во включенном состоянии.

Вернуться к оглавлению

Потребуется:

• полипропиленовые трубы;
• сварочный аппарат;
• резак для пластика;
• шейвер;
• вварное седло.

Пайку труб из полипропилена можно выполнить муфтовым, раструбным или стыковым способом. При муфтовом соединении две детали скрепляются с помощью специальной муфты, а для стыковочных узлов с резьбой используются фитинги с раструбом. Данный вид пайки применяется для полипропиленовых труб, имеющих диаметр менее 63 мм. Стыковая сварка проводится без дополнительных деталей и выполняется для труб, диаметр которых свыше 63 мм. Раструбный способ пайки труб с небольшим диаметром осуществляется либо ручным аппаратом для сварки, либо с центрирующими приспособлениями.

Чтобы выполнить раструбную пайку, сначала с помощью ножниц или резака для пластика под прямым углом обрезается труба необходимой длины. Если изделие с армированием, то обязательно зачищаются концы. Для этого шейвером снимаются два верхних слоя: полипропиленовый и алюминиевый. Зачистка выполняется на глубину по упору инструмента, который определяет глубину сварки. Далее поверхность деталей очищается и обезжиривается. После этого можно приступать к пайке. Сначала нужно нагреть паяльник до требуемой температуры и минут через 5 можно начинать первую сварку.

Спайку соединений необходимо выполнять быстро, иначе может произойти их деформация.

При нагреве допускается угол поворота, не превышающий 100°. Чтобы избежать лишних движений во время процесса сварки, нужно предварительно отметить соответствующие ориентиры на трубах. Закончив пайку, следует выдержать время, необходимое для охлаждения, особенно для тонкостенного материала. При этом во время процесса остывания ни в коем случае элементы нельзя поворачивать или изгибать. Если соединение фитингов было выполнено неправильно, то для исправления ошибки соединительный фитинг нужно вырезать. При сварке таких элементов, как уголки, тройники и шаровые краны, учитывается их расположение, при котором ручка должна свободно перемещаться в любое положение. В конце работы все свариваемые элементы фиксируются между собой и не подвергаются никаким нагрузкам. следует инструментом с чистыми насадками.

Если существует необходимость на уже действующем трубопроводе выполнить монтаж дополнительного отвода, то используются вварные седла. При этом для работы потребуется особый аппарат со сверлом и специальными насадками сварочного инструмента для них. Сначала в стенке трубы просверливается отверстие при температуре 260°С. В него вставляется нагревательный штуцер так, чтобы инструмент полностью достиг стенки трубы снаружи. После этого штуцер седла устанавливается в нагревательную гильзу, при этом поверхность вварного седла должна полностью приблизиться к своду инструмента. Все элементы должны нагреться в интервале 30 секунд. Затем нужно извлечь прибор для сварки и быстро вставить в нагретое отверстие штуцер.

Вварное седло плотно прижимается к наружной поверхности трубы и фиксируется в неподвижном положении около 15 секунд. На остывание соединений затрачивается 10 минут, и после этого можно подвергать их любым нагрузкам.

Полимерные трубы для устройства отопительного водопровода используются уже не один десяток лет. Достоинств у них много, в том числе простота технологий соединения, которые получаются прочными и долговечными. Высокое качество соединения полимерных труб, а именно, герметичность стыков, обусловлено особенностями полимерного материала и технологией монтажа, основанной на этих особенностях. Процесс соединения фрагментов трубопровода отопления, который в обиходе называют пайкой или сваркой, технически доступен самостоятельному исполнению и не требует дорогостоящего инструмента. Поэтому монтаж пластиковых трубопроводов часто производят собственными силами, приобретая навыки пайки по ходу выполнения работ.

Чтобы эти навыки приобретались легче и с меньшими ошибками, рассмотрим процесс пайки полимерных изделий подробнее.

Виды пластиковых труб, соединяемых пайкой

Из пластика изготавливаются следующие виды полимерных труб:

• полиэтиленовые (РЕ);
• из сшитого полиэтилена (РЕ-Х);
• полипропиленовые (РР);
• полибутеновые (РВ);
• из поливинилхлорида (аббревиатура кириллицей — ПВХ);
• стеклопластиковые;
• из металлопластика.

Из перечисленных материалов для монтажа отопительной системы пригодны полипропилен, сшитый полиэтилен, полиэтилен высокой термостойкости, полибутен и металлопластик. А из этих пяти термостойких видов материала лишь три можно соединять с помощью пайки.

Трубы под пайку для отопления:

• полипропиленовые (РВ);
• из полиэтилена повышенной термостойкости (PE-RT);
• полибутеновые (РВ).

Технология сварки этих видов трубных изделий имеет как общие для всех материалов составляющие, так и индивидуальные, присущие только одной разновидности, особенности.

Суть процесса и способы пайки полимерных труб

Сварка полимерных труб используется для соединения фрагментов трубопровода между собой, врезке в контур отопления запорной арматуры, измерительной, контролирующей и предохранительной аппаратуры. Соединение стыков этих составляющих системы отопления выполняется тремя способами, каждый из которых по сути технологии находится ближе к пайке или сварке, но для простоты может называться обоими терминами:

• диффузионный – способ соединения приложением усилия сдавливания при повышенной температуре без использования припоя (сварка);
• электрофитинговый – от диффузионного отличается только конструкцией фитингов и автоматизацией процесса (сварка);
• холодный – соединение фрагментов с использованием промежуточного вещества, припоя (пайка).

Первые два метода заключаются в проникновении молекул соединяемых поверхностей друг в друга при сжимающей нагрузке после разогрева их до определённой температуры, что характерно для сварки.

Холодный способ заключается в механической подготовке, очистке соединяемых поверхностей, нанесении на них сварочной массы и соединении изделий с кратковременной фиксацией в рабочем положении, необходимой для схватывания припоя – элемента процесса пайки.

Последний способ соединения отличается меньшей степенью надёжности, но удобен при монтаже фрагментов в труднодоступных местах.

Инструмент для соединения труб отопления из полимеров

Для каждого способа монтажа пластиковых трубных изделий существует определённый набор инструментов, основных и вспомогательных. Без некоторых из них, вспомогательных, можно обойтись, заменив их схожими по назначению.

Инструмент для диффузионного способа монтажа полимерных труб

Для выполнения диффузионного соединения трубной продукции из пластика также необходим комплект инструментов, каждый из которых предназначен для определённой операции. Рассмотрим эти приспособления, расположив в списке в сторону уменьшения степени значимости.

Сварочный аппарат для соединения пластиковых труб

Так называется специальное электрическое сварочное устройство, в обиходе более известное как трубный паяльник или утюг.

По форме корпуса и платформы паяльники подразделяются на мечевидные и цилиндрического исполнения, и дело не только в визуальном различии.

Аппараты мечевидного исполнения в бытовом применении распространены больше, так как устройство насадок на таких моделях отличается простотой, и цена инструмента в связи с этим ниже.

Паяльники с корпусом цилиндрической формы более компактны, конфигурация их насадок сложнее, а фиксация жёстче. Кроме того, рабочая температура цилиндрических утюгов стабильнее – её перепады между циклическими включениями и выключениями меньше по значению. Поэтому стоимость такого инструмента выше, и его используют в основном профессионалы.

Устройство трубного паяльника

Аппарат для пайки полимерных труб состоит из следующих элементов:

• корпус с рукояткой;
• литая платформа треугольной (мечевидной) или цилиндрической формы с возможностью крепления насадок;
• термоэлектронагреватель (ТЭН) внутри литой платформы;
• терморегулятор;
• покрытые тефлоном съёмные насадки под различные диаметры труб;
• индикаторные лампы нагрева и готовности инструмента к работе;
• штатив для установки на горизонтальной поверхности;
• электрический шнур питания.

Характеристики аппарата для сварки пластиковых труб

Основной параметр трубного паяльника – мощность, так как она определяет:

• наибольший диаметр свариваемых данным аппаратом полимерных труб;
• скорость нагрева утюга;
• производительность – как следствие предыдущих факторов.

Однако при покупке устройства для бытовых нужд не следует руководствоваться принципом «мощнее – лучше». В данном случае невостребованный избыток мощности – это излишние траты в виде более высокой стоимости устройства и не рационального расхода электроэнергии. Оптимальная мощность паяльника для бытовых нужд определяется простым расчётом: максимальный диаметр используемых труб в мм умножают на 10 и получают минимальное значение в ваттах, к которому нужно прибавить 10%. Например, для сварки полипропиленовых труб диаметром 40 мм нужен утюг минимальной мощности в 400 Вт. Если учесть, что в частном доме пластиковые трубы диаметром более 60 мм при устройстве отопления не используются, то для выполнения сварки оптимальной мощностью аппарата будет величина в 700 Вт.

Если же учитывать вероятность выполнения сторонних заказов, то необходимо приобретать более мощный утюг (1,5 – 1,8 кВт), с помощью которого можно выполнять соединение труб диаметром 100 мм и более.

Приблизительные величины мощности инструмента с привязкой к диаметру труб:

Таким образом, мощность сварочного аппарата и диаметры насадок к нему – взаимосвязанные факторы.

Важно! Приобретая к утюгу в наборе дополнительные насадки большего диаметра, необходимо делать это с привязкой к мощности инструмента.

Кроме диаметра, насадки характеризуются ещё и исполнением – величиной теплопроводности (выше – лучше), а также толщиной и качеством тефлонового покрытия. Визуально определить это невозможно, но поможет опыт использования утюгов другими мастерами – хорошо зарекомендовавшие себя модели среди профессионалов достаточно известны, при покупке необходимо только проконтролировать отсутствие механических повреждений тефлона. Что касается неофициального рейтинга стран-производителей трубных паяльников, то выглядит он так:

• Германия;
• Чехия;
• Россия;
• Турция;
• Китай.

Для профессионального использования лучше приобретать инструмент первых двух позиций, производительный и долговечный. Для эпизодического применения подойдёт китайская и турецкая продукция. Российские изделия находятся на границе между бытовой потребностью и профессиональным применением, и при правильном выборе мощности также прослужит долгие годы.

Ножницы для резки полимерных труб

Этот инструмент упрощённо называют трубными ножницами, труборезом или трубным резаком. Труборез обеспечивает быструю резку полимерных изделий без приложения значительных усилий, выполняя кромку реза без заусенцев, что упрощает подготовку трубы к сварке.

Существует 4 разновидности этого инструмента, перечисленные ниже в порядке возрастания сложности конструкции и стоимости:

• прецизионные ножницы с механизмом-трещоткой – простой и удобный в использовании инструмент, различающийся максимальным диаметром разрезаемых труб (до 42 и до 75 мм в диаметре);
• автоматический трубный резак в форме пистолета – сходный с предыдущим по принципу действия инструмент, но требующий приложения меньших усилий, универсальный для диаметров труб и удобный для резки-демонтажа зафиксированного на стене трубопровода одной рукой;
• роликовый труборез – очень удобное в применении приспособление, осуществляющее резку трубы прокатом её по дисковому лезвию;
• трубный резак-гильотина – инструмент с ручным или электрическим приводом, выполняющая резку зафиксированной в зажиме трубы.

Инструмент для зачистки пластиковых труб

Если предстоит сваривать полимерную трубу, армированную алюминиевой фольгой, то армирующий слой необходимо удалить, иначе монолитность сварочного стыка не будет достигнута и герметичность соединения будет близка к нулевой.

Инструмент для этой подготовительной процедуры называют шейвером, зачистной муфтой или по названию операции – зачисткой, и производится он для двух видов армирования.

Если армирование фольгой расположено близко к поверхности, то на срез трубы надевается шейвер другой модели, который при вращении своим расположенным внутри лезвием удаляет верхний слой изделия вместе с алюминием и торцует срез.

Если же армирование выполнено в толще стенки, то фольга на определённую глубину удаляется из паза расположения между полимерными слоями. Такая обработка стыка перед сваркой выполняется другим видом зачистной муфты.

Из остального инструмента, необходимого для сварки полимерных изделий, можно упомянуть мерную рулетку и маркер для нанесения мерных рисок.

Инструмент для электрофитингового монтажа пластиковых труб

Основным инструментом и одновременно деталью монтажа в этом случае является электрофитинг – один из соединительных элементов (муфта, отвод, тройник), внутри которого конструктивно присутствует электронагревательный элемент с выведенными наружу контактами. Поэтому описание инструмента одновременно является и краткой инструкцией по применению этого оборудования.

Соединяемые фрагменты вставляются в электрофитинг и фиксируются в специальном приспособлении, после чего на контакты фитинга подаётся через реле времени напряжение от специального сварочного аппарата. Нагрев элемента внутри электрофитинга вызывает расплавление полимера контактных поверхностей и прочное их соединение через фитинг.

Достоинство способа — простота технологии и высокая производительность монтажа, что важно при выполнении больших объёмов работ.

Недостаток – высокая стоимость аппарата сварки и электрофитингов соединения, что обуславливает непопулярность этого способа пайки в домашних условиях.

Сварка пластиковых труб холодным способом

Холодная пайка труб отопления из полимеров производится с применением специальной сварочной массы (припоя, клея). В состав припоя входят компоненты, размягчающие верхний слой материала контактных поверхностей склеиваемых деталей.

Поверхности труб очищают и обезжиривают, после чего подготавливают припой — в зависимости от консистенции исполнения, перемешивают или размягчают, разминая вручную.

Затем сварочная масса наносится на контактные поверхности, и изделия соединяются. Соединение фиксируется в рабочем положении приблизительно в течение полуминуты (срок фиксации указан в инструкции по применению), после чего стык отпускают, но окончательную прочность он наберёт по истечении суток.

Соединение полимерных труб методом холодной сварки по прочности не уступает диффузионному методу, но имеет низкую термостойкость, поэтому не используется для отопления — только для монтажа систем холодного водоснабжения, что, естественно, является недостатком.

Достоинство – простота исполнения, не требующая приобретения специального электронагревательного инструмента.

Выполнение соединений полимерных теплопроводов

Рассмотрим технологию выполнения наиболее распространённого вида соединения пластиковых труб – диффузионной сварки, для чего распишем последовательность пайки из полипропилена – в силу высоких характеристик широко востребованного сегодня полимерного материала.

Рулеткой отмеряют нужную длину трубы, и в месте реза маркером наносится риска. Трубными ножницами производится контрольный рез не нужного куска материала для проверки остроты инструмента и качества кромки реза. Затем труборезом отрезают нужный фрагмент, и торец трубы обрабатывают торцевателем – удаляются заусенцы, фольга и выполняется наружная фаска.

Важно! Линия реза трубы диаметром до 50 мм выполняется перпендикулярно оси трубы. При диаметре более 50 мм торец подрезается под углом в 35-40% для предотвращения смятия трубы при вставке в фитинг.

Выбирается нужный фитинг:

По истечении часа после паек трубопровод готов к эксплуатации.

Необходимые данные продолжительности термических процессов с привязкой к диаметру труб сведены в таблицу:

Важно! Табличные данные рассчитаны на температуру окружающей среды в +20 градусов. При более низких её значениях время нагрева, соответственно, увеличится – откорректировать его позволит одно пробное соединение.

Заключение

Сварка – операция не сложная, но ответственная. Ошибка в выполнении или небрежность чревата серьёзными последствиями даже при пробном пуске отопительной системы, поэтому выполнять её впервые лучше под руководством наставника – процесс выполнения имеет множество мелких нюансов, которые в отсутствие опыта могут быть не учтены.

Основная суть статьи

1. Важно определиться с перечнем материалов изготовления , соединение которых возможно при помощи пайки.
2. Правильно выбрать инструмент – сэкономить на производстве монтажных работ.
3. Соблюдение технологии сварки – залог высокого качества выполнения сварки и снижение степени вероятности аварийных ситуаций.
