Угловую шлифовальную машинку, получившую на постсоветском пространстве прозвище «болгарка», 3-4 десятка лет назад в своей домашней мастерской хотел иметь каждый хозяин. Тогда для большинства людей это действительно была мечта, поскольку производил этот электрический инструмент только один завод — «Элтос-Болгарка» в болгарском городе Пловдив (отсюда и народное название). И хотя за прошедшее время количество и ассортимент болгарок выросли неимоверно, главные узлы конструкции инструмента не изменились.

Болгарка используются не только для шлифовки и полировки поверхностей, но и для обработки металла, бетона (с помощью алмазных или абразивных кругов).

Устройство электрического оборудования болгарки

За 40 лет внешний вид болгарки практически не изменился: продолговатый корпус с вмонтированными внутрь двигателем и редуктором, сбоку прикрученная ручка и защитный кожух.

Болгарка, как и любой инструмент, рано или поздно отказывается работать. Но бывают ситуации, когда для устранения неисправности достаточно простейшего ремонта электрического оборудования. Чтобы выполнить этот мелкий ремонт, нужно иметь понятие, как такое оборудование работает внутри, и уметь читать его электрическую схему.

Электрическая схема шлифовальной машинки состоит из таких элементов:

• якорь;
• коллектор;
• электрощетки;
• редуктор;
• статор;
• ручки-держатели;
• силовой кабель с вилкой.

Каждый из этих элементов выполняет в электрической цепи свои функции, неисправность каждого ведет к остановке работы инструмента. Например, якорь, являясь вращающимся элементом цепи, отвечает за вращения шлифовального диска. Чтобы заставить диск вращаться, якорь должен крутиться с еще большей скоростью. Поэтому чем больше скорость вращения якоря, тем больше мощность инструмента.

Коллектор — это площадка на якоре, на которую выходят все силовые и управляющие кабели. Его задача — переводить проходящие по обмоткам сигналы на понятный двигателю и управляющему блоку язык. Если снять крышку корпуса, то его отполированные пластины сразу бросаются в глаза, тем более что имеют сравнительно большие размеры.

Предназначение электрощеток — обеспечивать подвод тока к коллектору от силового кабеля. Если они находятся в нормальном рабочем состоянии, то через вентиляционное отверстие будет видно их ровное свечение. Если же свечение незаметно или оно пульсирует, то это признак того, что со щетками есть проблемы.

Редуктор — очень важная деталь не только электрической схемы, но и всей конструкции болгарки. Его предназначение — подавать энергию от вращающегося якоря к шлифовальному диску, обеспечивая таким образом его вращение. Фактически именно редуктор отвечает за скорость и мощь вращения шлифовального диска болгарки.

Статор — наиболее технически сложный узел в электрической схеме болгарки. В нее впрессованы все обмотки якоря и ротора, определяющие их вращение. Находящиеся в статоре обмотки катушек рассчитаны до последнего витка. При выходе статора из строя удачно выполненная непрофессионалом его перемотка — очень редкий случай. Поэтому если в болгарке сломался статор, то лучше не рисковать и устранять его неисправность в мастерской.

Вернуться к оглавлению

Прочтение электрической схемы

Но знать предназначение основных элементов электросхемы инструмента мало, нужно еще уметь эту схему читать. И хотя электрическая схема у болгарки — не самое сложное, что может вам встретиться из электрических схем, но даже в ней человеку, далекому от электричества, разобраться без посторонней помощи бывает сложно.

Схема болгарки устроена так: две обмотки статора подключены последовательно через кабель к сети с напряжением 220 В и электрически не связаны между собой. Их включение/выключение осуществляется при помощи выключателя, механически связанного с кнопкой пуска болгарки. Каждая обмотка через контакт соединена с графитовой щеткой.

Дальше электрическая цепь путем двух параллельно подключенных к графитовым щеткам обмоток идет на ротор, где и замыкается на контактах его коллектора. Примечательно, что якорную обмотку составляет множество обмоток, но непосредственно к графитовым щеткам подключены только две. В 9 случаях из 10 выход из строя шлифовальной машинки, как и любого электроинструмента, случается из-за разрыва в электрической цепи.

Для диагностики цепи и обнаружения в ней неисправностей используют специальный прибор — мультиметр. Этот портативный тестер пригодится не только для диагностики болгарки, но и любого другого электроинструмента, вплоть до электропроводки в доме.

Тестирование всегда следует начинать на участке ввода электрического тока и последовательно прозванивать мультиметром все элементы электрической цепи. Для проверки проводимости электричества мультиметр следует выставить в положение минимального сопротивления.

Вернуться к оглавлению

Устранения мелких неисправностей

Если при нажатии на кнопку «Пуск» болгарка не запускается, вполне возможно, что причина поломки не слишком серьезная и машинку можно починить своими силами. Существует правило ремонта любого электроинструмента — двигаться от простого к сложному.

В приведенной ситуации в 9 случаях из 10 причиной неисправности будет разрыв электрической цепи на участке от источника питания к графитовым щеткам. Первым делом нужно снять кожух и проверить тестером, подводится ли электричество к кнопке «Пуск». Если электрический ток на клеммы кнопки не поступает, то достаточно поменять старый электрический провод на новый, чтобы отремонтировать инструмент.

Если ток поступает на пусковой механизм, но не идет дальше, то проблема в самой кнопке пуска. Ее нужно заменить, но делать это следует не спеша. Сначала требуется аккуратно разобрать пусковой механизм, при этом не поленитесь промаркировать снимаемые контакты. Для замены пришедшей в негодность кнопки подойдет любая, подходящая по размеру и с аналогичными параметрами. Особенно внимательными нужно быть при обратном подключении контактов, поскольку их неправильный монтаж наверняка обернется сгоревшей обмоткой или заклиненным якорем.

Если и электрический провод, и пусковая кнопка в полной исправности, но ток не поступает на графитовые щетки, нужно для начала зачистить прикрепленные к коллектору контактные пластины щеткодержателей. Если же и после выполнения этой процедуры болгарка не включается, то следует поменять сами щетки.

В домашнем хозяйстве и в промышленном производстве нередко возникает необходимость осуществить резку и шлифовку металлических, каменных или других изделий из твердых материалов. Очень эффективным для этих целей является такой электроинструмент, как болгарка «Интерскол» УШМ-125/1100Э.

Что представляет собой данный инструмент?

Угловая шлифовальная машина «Интерскол» УШМ-125/1100Э - это электронное устройство. В обиходе его часто именуют болгаркой и используют для работы с железом, камнем, бетоном и другими материалами. «Интерскол» УШМ-125/1100Э - угловая использующая насадки диаметром 125 мм, мощностью 1100 Вт. Она является продукцией российской фирмы “Интерскол”. Работа с болгаркой не ограничивается только нарезкой. Этим электрическим устройством можно также при необходимости шлифовать и полировать поверхности изделий. Широкая многофункциональность в применении возможна за счет конструктивных особенностей и технических возможностей УШМ.

Болгарка «Интерскол» УШМ-125/1100Э. Особенности конструкции

Выполнение шлифовальных и полировочных работ на поверхностях бетонных изделий зачастую сопровождается обильными выделениями пыли, что очень нежелательно для электроинструмента. Оседающая пыль отрицательно влияет на эксплуатационный срок любого УШМ. Болгарка «Интерскол» УШМ-125/1100Э собрана таким образом, что образующаяся во время полировки/шлифовки пыль не проникает внутрь механизма. Это стало возможным за счет направления крыльчатки якоря, который отправляет воздушные потоки через переднюю часть редуктора.

В этих угловых крепление шестерней осуществляется они запрессовываются на вал шпинделя. Весь механизм болгарки УШМ-125/1100Э собран в одном корпусе, в задней части которого расположена удобная рукоятка. Даная болгарка является очень удобной и мощной машиной, предназначенной для профессионального применения. Двуручная конструкция (основная рукоятка + дополнительная в комплекте) обеспечивает комфорт и удобство во время эксплуатации данного электроинструмента.

Чем оснащена болгарка?

«Интерскол» УШМ-125/1100Э имеет электронную систему, позволяющую при необходимости регулировать обороты (от десяти тысяч в минуту до трех). Владелец данного электроинструмента может их снизить до необходимого уровня, не беспокоясь о том, что снизится и мощность болгарки. Данное качество, которым обладает шлифовальная машина «Интерскол» УШМ-125/1100Э, особенно ценится профессиональными мастерами-плиточниками. Понизив частоту оборотов, можно легко обрабатывать глазурованную плитку и другие деликатные поверхности.

Кроме электронной системы, угловая шлифмашина «Интерскол» УШМ-125/1100Э содержит специальную плату плавного запуска, которая существенно облегчает процесс эксплуатации болгарки. Наличие плавного старта системы особенно востребовано при работе с тяжелыми зачистными дисками и алмазными насадками для каменных поверхностей.

Чем обеспечивается надежное удержание УШМ?

Комфорт во время эксплуатации обеспечивают специальные ручки - держатели. Ими комплектуется каждая углошлифовальная машина. «Интерскол» УШМ-125/1100Э имеет еще одну ручку, дополнительную. Несмотря на то что данное электроустройство отличается компактными размерами, позволяющими его удерживать одной рукой, дополнительная ручка входит в комплект и незаменима для работы, связанной с резкой металла.

Технические показатели

• Мощность, которую потребляет электроинструмент, составляет 1100 Вт.
• Напряжение - 220 V/50 Hz. Питание происходит из электрической сети.
• Частота оборотов - от 3000 до 10 000 в минуту.
• Масса составляет 2,2 кг.
• Электроинструмент рассчитан на круг диаметром 125 мм.
• Основная рукоятка - трехпозиционная.
• Плавный старт.
• Присутствует функция регулировки частоты вращения.
• Имеется фиксированный шпиндель.

При продаже «Интерскол» УШМ-125/1100Э комплектуется:

• дополнительной ручкой;
• набором прокладок;
• специальным ключом для установки дисков и насадок.

Достоинства

Одним из самых надежных и долговечных изделий российского производства считается болгарка «Интерскол» УШМ-125/1100Э. Отзывы потребителей свидетельствуют о хорошей работе и высокой безотказности данного электрического инструмента.

Среди пользователей сильными сторонами этой болгарки считаются:

• возможность легко разворачивать редуктор на 90 градусов в случае неудобного или непривычного расположения спусковой клавиши;
• высокая мощность;
• наличие регулятора оборотов. По отзывам потребителей, способность снижать частоту вращения делает данную болгарку незаменимой для таких работ, как зачистка сварных швов, снятие ржавчины или старой краски с металлических конструкций при помощи различных шлифовальных кругов и насадок;
• комплектация длинным шнуром существенно облегчает переноску и дает возможность работать болгаркой на больших дистанциях от розетки и в других помещениях;
• малые габариты и вес позволяют использовать «Интерскол» УШМ-125/1100Э для работы с небольшими изделиями, поскольку для этой цели более тяжелые болгарки очень неудобны;
• наличие быстрозажимного защитного кожуха, для монтажа которого не требуются инструменты;
• присутствие блока мощности, поддерживающего малые обороты;
• приемлемая стоимость продукции;
• наличие плавного спуска;
• наличие основной рукоятки, которую можно использовать в трех положениях;
• комплектация дополнительной ручкой.

Сочетание мощности, габаритов, веса и дополнительных функций - положительные качества, которыми отличается угловая шлифмашина «Интерскол» УШМ-125/1100Э. Отзывы пользователей подтверждают заслуженную популярность инструмента как среди мастеров, профессионально применяющих эту УШМ в производстве, так и среди любителей, любителей мастерить в домашних условиях.

Недостатки УШМ-125/1100Э

По мнению многочисленных потребителей, слабыми сторонами данной болгарки являются:

• Возможность поломки Преимущественно это происходит в результате скачков напряжения от 220 до 260 V. В таком режиме работы регулятор быстро ломается.
• Высокая стоимость запасных частей.
• Плохая вентиляция и отсутствие бронирования на обмотках. Отсутствие проветривания, по отзывам пользователей, приводит к тому, что расположенный внутри болгарки движок сгорает после нескольких недель работы. Это обусловлено, по мнению владельцев инструмента, тем, что пластиковый кожух слабо защищает двигатель от пыли.

Долгий эксплуатационный срок УШМ-125/1100Э возможен при условии качественной смазки и своевременной замены ее угольных щеток и подшипников.

Починка

Любой электроинструмент рано или поздно выходит из строя. Не является исключением и «Интерскол» УШМ-125/1100Э. Ремонт этого аппарата можно выполнить самостоятельно.

Все поломки болгарок делятся на механические и электрические.

Для успешного и быстрого устранения неполадок потребуется:

• инструкция, в которой содержится детальный алгоритм разборки и сборки конструкции «Интерскол» УШМ-125/1100Э;
• схема изделия;
• рожковые ключи, молоток, тиски, пресс. Эти инструменты используются при устранении механических неисправностей;
• тестер ИК-2 для обнаружения короткозамкнутых витков (используется при электрических поломках болгарок);
• смазка, смывочная жидкость, салфетки (вспомогательные материалы).

Перед началом работы следует обеспечить качественное освещение рабочего места.

Руководствуясь пошаговой инструкцией и наглядной схемой, можно успешно отремонтировать инструмент самостоятельно.

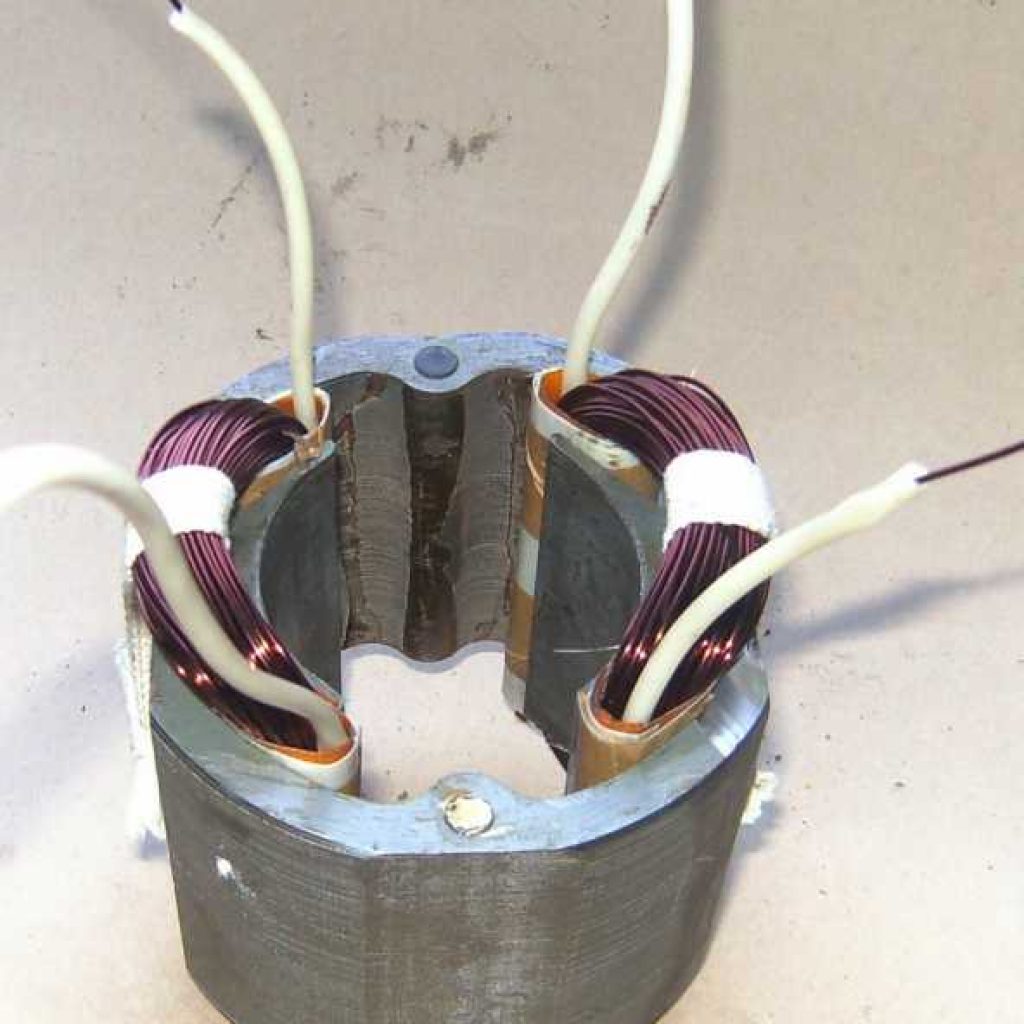

Поломка статора. Признаки неисправности

Самой распространенной поломкой статора считается его подгорание. Преимущественно оно возникает в результате подгорания электроинструмента. Перед тем как приступить к починке болгарки, необходимо осмотреть конструкцию и определить характер неисправности. При сгоревшем статоре ротор болгарки начинает неуправляемо раскручиваться.

Как чинить?

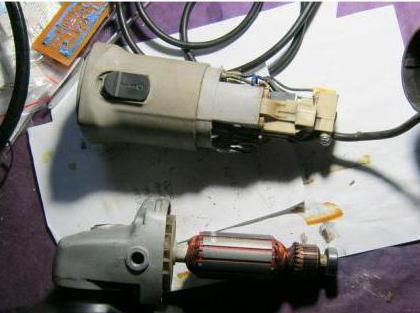

Для начала угловую шлифовальную машинку нужно разобрать и достать из корпуса неисправный статор. Проверить его работоспособность можно также и не вынимая из корпуса.

Но подобная процедура возможна только в специализированной мастерской. В домашних условиях для такой проверки можно воспользоваться специальным прибором контроля короткозамкнутых витков ИК-2. Он предназначается для выявления обрывов или коротких замыканий в обмотках статора, который для этого необязательно извлекать из корпуса. Сгоревший статор нуждается в новой перемотке или замене.

Как осуществить перемотку статора?

Если нет возможности приобрести новый статор, то можно починить старый, осуществив ремонтные мероприятия, заключающиеся в покрытии статора новой обмоткой.

Последовательность действий:

• с одного края нужно разрезать старую обмотку;
• подсчитать витки и определить, в каком направлении произведена намотка;
• измерить диаметр проволоки;
• высчитать процент заполнения пазов сердечника;
• после удаления испорченной обмотки необходимо проверить изоляцию и прочистить пазы, намотать нужное количество витков;
• надеть на концы обмоток изолирующий провод;
• припаять концы обмоток.

При осуществлении обмотки статора важно, используя переменный ток, выполнять пропитку новых обмоток. После пропитки обязательно зачищаются следы пропитки, как внутри статора, так и снаружи, на его корпусе. Во время работы необходимо время от времени проверять, свободно ли ходит ротор внутри статора.

Поломки ротора

Причин, вызывающих неисправности, несколько:

• износ угольных щеток;
• перебои напряжения и короткое замыкание;
• износ ламелей коллектора якоря;
• разрушение или заклинивание подшипников ротора.

Для ликвидации неисправности ротора нужен опыт. Лучше всего приобрести новый инструмент или починить угловую шлифовальную машинку в специализированном сервисном центре. Если работа производится своими силами, то очень важно иметь необходимый материал и соблюдать порядок действий:

• откручивается гайка и шпонка, фиксирующая ведущую коническую шестерню ротора (11);
• шестерня снимается с вала ротора (8);
• демонтируется ротор из корпуса редуктора (19);
• при помощи специального съемника или подручных средств (тисков, стальных полосок, молотка) из него извлекаются подшипники (9).

Какие еще бывают поломки?

Одной из распространенных поломок электрического характера являются:

1. Поломка угольных щеток. С данной проблемой также можно справиться своими силами. Порядок действий:

• конструкция болгарки «Интерскол» УШМ-125/1100Э устроена таким образом, что угольные щетки располагаются в специальных щеткодержателях. Добраться до них можно после снятия задней крышки в корпусе статора;
• выкрутить винты, с помощью которых крепится щеткодержатель;
• определить уровень износа угольных щеток. Сделать это возможно после замера их оставшейся длины. Если щетка в рабочем состоянии, то ее длина должна быть не менее 0,5 см.

2. Поломка электропитающего кабеля. Эта неисправность преимущественно происходит в местах входа провода в инструмент и в вилку. Скрутки в данных случаях проблемы не решат. Неисправный электрокабель следует заменить.

Завершающий этап

После проведения всех необходимых ремонтных мероприятий угловая шлифовальная машинка собирается обратно в той же последовательности, как и разбиралась. Но перед самой сборкой необходимо смазать все механические узлы болгарки.

Для этой цели специалисты рекомендуют смазочные материалы отечественного производства. На прилавках магазинов, торгующих бытовыми электроприборами, можно найти смазки зарубежных производителей, но они значительно дороже, хотя по своему качеству не лучше отечественных. Среди огромного выбора смазочных материалов следует выбирать ту продукцию, у которой обозначены высокие показатели адгезии (они рекомендуются для редукторов всех шлифовальных угловых машинок). Такие смазки качественнее сцепляются с поверхностью.

Дал мне знакомый поченить *балгарку*, говорит: мол раньше работала,а теперь неработает. Машинка сама старого образца я так понимаю, отрезной диск крепится перпендикулярно по отношению к ротору двигателя (опастная штука).Так вот когда я разобрал её, то обнаружил что её и до меня кто то пытался ремонтировать.Провода внутри все на скрутках были и в добавок оборваны. Мне необходима схема подключения этой байды (чертеж или зарисовка) чтобы наглядно было. В состав машинки входит: статор,ротор (две щетки),конденсатор с тремя выводами и кнопка включения. Помогите пожалуйста разобраться, а то шляпа какая то выходит, взял сделать аппарат и не сделал.

Схема подключения *болгарки* Если без плавного включения, вот и вся схема. Может выключатель разрывать только один провод.

Конденсатор помехоподавительный ставится крайними выводами на вход после кнопки, средним на железо статора.

Прикрепленные изображения

Схема подключения *болгарки* Ага. Я так понимаю двигатель подключается последовательно. А как выглядит схема с плавным стартом? Интересно было бы посмотреть.

Схема подключения *болгарки*

Схема подключения *болгарки*

или это подключение более сложное и требует дополнительных деталей?

Да требуются дополнительные детали и не в каждой болгарке они могут разместиться.

Page 2

Электродвигатели. частотники. схемы подключения.

• Отметить этот форум прочитанным

	Автор Саян, 20 Sep 2009		+ 201 Ответов 97922 Просмотров
	Автор Nub, 22 Jun 2008		+ 167 Ответов 104182 Просмотров
	Автор bim, 29 Jan 2008		+ 1153 Ответов 1506144 Просмотров
	Автор bim, 26 Oct 2011		0 Ответов 10643 Просмотров
	Автор Nub, 24 Apr 2008		+ 1178 Ответов 572175 Просмотров
	Автор Semko, 18 Jan 2018		+ 16 Ответов 281 Просмотров
	Автор orio55, 12 Mar 2017		+ 2837 Ответов 257834 Просмотров
	Автор Nikomas, Сегодня, 04:16		+ 14 Ответов 235 Просмотров
	Автор Kotelev, 19 Mar 2015
	Автор Pavel47, 19 Jan 2018		+ 14 Ответов 208 Просмотров
	Автор lekalschik, 22 Apr 2013		+ 373 Ответов 42226 Просмотров
	Автор Treugolnik, 13 Jan 2008		+ 1041 Ответов 906891 Просмотров
	Автор aftaev, 14 Feb 2010		+ 628 Ответов 142991 Просмотров
	Автор SergeyIL, 22 Oct 2014		+ 2107 Ответов 295911 Просмотров
	Автор Тимур05, Сегодня, 12:22		+ 24 Ответов 637 Просмотров
	Автор IvanIvanov76, 20 Jan 2018		+ 66 Ответов 1113 Просмотров
	Автор DocR, 02 Sep 2012		+ 82 Ответов 26528 Просмотров
	Автор МОРЕплаватель, Вчера, 16:44
	Автор dx1, 07 Jan 2018		+ 76 Ответов 2477 Просмотров
	Автор ПетрК, 05 Dec 2016		+ 103 Ответов 4637 Просмотров
	Автор Вален, 12 Feb 2012		+ 76 Ответов 39633 Просмотров
	Автор Wagner_POMA, 26 Jul 2013		+ 90 Ответов 7055 Просмотров
	Автор N-S-Iv, 25 May 2017		+ 27 Ответов 1218 Просмотров
	Автор duke_nuke, 24 Dec 2017		+ 117 Ответов 3431 Просмотров
	Автор aleksandr16rus, 20 Jan 2018
	Автор archstyle, 26 Dec 2017		+ 45 Ответов 1213 Просмотров
	Автор Impartial, 30 Sep 2016		+ 37 Ответов 1460 Просмотров
	Автор killdozer, 15 Jan 2018		+ 52 Ответов 1448 Просмотров
	Автор Trefoil, 14 Jan 2018		+ 45 Ответов 1062 Просмотров
	Автор Dr_Law, 18 May 2010		+ 1852 Ответов 453353 Просмотров

• Вы не можете создать новую тему

www.chipmaker.ru

Ремонт угловой шлифмашины - своими руками

Угловая шлифмашина Mastermax MCP - 2800

Устройство угловой шлифмашины

Угловая шлифмашина в нашем бытовом применении является необходимым электроинструментом. В зависимости от установления к шлифмашине той или иной насадки, - можно выполнять разнообразный объем работы.

По своему внешнему виду и конструкции подобные шлифмашинки и являются так называемыми болгарками, состоящими из таких деталей как:

• защитный кожух;
• вентиляционное отверстие;
• кнопочный выключатель;
• боковая рукоятка;
• блокировка шпинделя.

На фотоснимке показан механизм зацепления или другими словами, - сопряжения механической части редуктора с электродвигателем.

Редуктор и электродвигатель шлифмашинки

Для механической части, износу подлежат:

• подшипники;
• шестерни редуктора.

Полагал бы, что давать полное объяснение по механической части редуктора, - просто не имеет смысла.

Насадки к угловым шлифмашинам имеют различный ассортимент, в зависимости так же от проводимых работ.

Электрическая схема - угловой шлифмашины

Сконцентрируем свое внимание \рис.2\ на следующем схематическом изображении, - принципе работы электродвигателя.

Изображение красной стрелки на рисунке, показывает направление тока, - как это принято считать в разделе по электротехнике: » Ток в электрической цепи протекает от источника \зажима\ с положительным потенциалом к источнику с отрицательным потенциалом. Причем, положительный потенциал меняет свой знак на противоположный - от сопротивления, имеющего соединение в электрической цепи.

Электрическая цепь здесь замыкается на коллекторе, точнее на контактных соединениях «обмотка - коллектор» \для ротора электродвигателя\.

То есть коллектор ротора через графитовые щетки в схеме - имеет электрическое соединение.

Две обмотки статора электродвигателя соединены в электрической схеме последовательно.

В своей практике, подобное электрическое соединение \рис.2\ для всех элементов коллекторного электродвигателя - я не встречал, чтобы провод с одним потенциалом имел прямое электрическое соединение с коллектором через графитовую щетку, а второй провод с другим потенциалом имел последовательное соединение через две обмотки статора со второй графитовой щеткой.

Наиболее простое и полное объяснение данным электрическим соединениям, - дает непосредственно сама электрическая схема коллекторного электродвигателя \рис.3\. Именно такое соединение всех элементов типично для двигателей шлифмашины, где электрическая цепь замыкается на двух обмотках ротора - таким способом.

Соединение обмоток электродвигателя

Здесь мы можем заметить, что две обмотки ротора электродвигателя для данного участка, - соединены между собой последовательно и имеют контактное электрическое соединение » коллектор - щетка «.

Соединение двух обмоток ротора относительно к внешнему источнику переменного напряжения - параллельное.

Из числа причин неисправностей электродвигателя шлифмашины, - можно привести такую неисправность как износ графитовых щеток, находящихся в контактном трении с коллектором электродвигателя.

Данную деталь как и среди прочих других деталей для электроинструментов, - можно приобрести в специализированных технических отделах магазинов.

Диагностика электродвигателя - шлифмашины

Диагностику электродвигателя шлифмашины \рис.3\ следует проводить для отдельных участков электрической цепи данной схемы.

Для этого понадобится либо прибор Омметр либо прибор мультиметр. Прибор Мультиметр предварительно для измерения сопротивления - выставляется в соответствующую позицию.

Чтобы измерить сопротивление двух отдельных обмоток статора, - один щуп прибора соединяется с контактом щетки, другой щуп прибора соединяется с соответствующим штырем электрической вилки.

При разрыве данного участка, - прибор будет соответственно указывать на отсутствие сопротивления.

При исправности, - прибор укажет на наличие сопротивления того или иного измеряемого участка электрической цепи.

Соединением двух щупов прибора к двум штырям электрической вилки шлифмашины, - дисплей прибора будет показывать общее сопротивление для:

• двух обмоток статора;
• двух обмоток ротора,

То есть укажет на суммарное значение сопротивления.

Изменение скорости вращения ротора электродвигателя \рис.4\ осуществляется через следующую электрическую схему.

Электрическая схема состоит из:

• резистора R1 \0,5 Вт\;
• резистора R2;
• резистора R3 \5 Вт\;
• диода VD1;
• триодного тиристора VS1.

Резистор R2 выполняет функцию потенциометра, за счет которого происходит изменение тока в нагрузке. Нагрузкой в данном пояснении, - является электродвигатель.

Тиристор триодный - создает запирание тока для обратного направления. Управление осуществляется по катоду.

Ну вот мы и разобрались в простых электрических схемах. Остается принять свое решение в случаях неисправности, - отдать электродвигатель в ремонт либо починить самому.

Обратившись допустим в мастерскую по ремонту бытовой техники, - можно уже самому изложить причину неисправности Вашего электроинструмента.

На этом вроде бы и все.

zapiski-elektrika.ru

Ремонт болгарки

Якорь – вращающийся элемент электродвигателя, содержащий обмотки.Коллектор – место на якоре, к которому выведены все обмотки. Выглядит как ряд изолированных друг от друга пластин.Статор – неподвижная часть электродвигателя, содержащая обмотки.Щетки – угольные параллелепипеды, подводящие ток к коллектору.

Редуктор – механическое устройство для передачи вращения с изменениям мощности и скорости вращения.

Самым востребованным инструментом в быту после дрели является углошлифовальная машинка или, как называют ее чаще, болгарка. Болгарка применяется для резки металлов, дерева, бетона, шлифования различных поверхностей, прорезание проемов, дверей, нишь. Если есть болгарка, то применение ей можно найти всегда и особенно обидно бывает когда она перестает нормально функционировать, появляются рывки, дерганье, запах гари…

Болгарки все устроены одинаково: продолговатый корпус в котором располагается двигатель и редуктор, сбоку прикручивается ручка и защитный кожух.

На корпусе болгарки располагается наклейка с исходными данными. Здесь можно найти как личный номер болгарки, так и напряжение питания – 230 В. Здесь имеется ввиду максимально допустимое напряжение в сети. Частота тока в сети – 50 Гц. Ток потребления – 5 А. Мощность потребляемая от сети – 1100 Вт, она получается как произведение между множителями напряжения (220 В) и тока (5 А). Частота вращения диска, установленного на болгарку – 2800-11000 об/мин. Непосредственно сам якорь вращается с большей скоростью, чем диск. Конкретно на этой болгарке возможно ступенчатое регулирование скорости вращения. Диск устанавливаемый на болгарку имеет наружный диаметр 125 мм, крепежная гайка диска имеет резьбу М14.

Бытовой инструмент рассчитанный на фазное напряжение 220 В имеет обмотку якоря и обмотку статора. Передача энергии от сети на якорь осуществляется при помощи графитовых щеток. Напряжение от сети подается на выключатель, который механически связан с кнопкой включения болгарки. Статорная обмотка состоит из двух половин электрически не связанных. Якорная обмотка состоит из множества обмоток но в любой момент времени щетки связывают только две обмотки якоря.

При включении болгарки ток подается на вход половины статорной обмотки, выход статорной обмотки связан со щеткодержателем в который с помощью пружины вставляется щетка. Щетка передает ток на половину обмотки якоря, с другой стороны другая щетка получает ток и через щеткодержатель передает ток на другую половину статорной обмотки. Ток вошел и вышел из болгарки. Если вся электрическая цепь исправна, то якорь начнет вращение.

Реверс, т.е. изменение направления вращения диска можно осуществить, если поменять местами провода идущие на щетки от статорных обмоток. Просто отсоединить провода на щетках и поменять местами.

В торце корпуса болгарки располагается красное колесико для ступенчатого регулирования скорости вращения якоря и винт для снятия кожуха.

В этом виде болгарки сами щетки расположены внутри корпуса и доступа к ним нет, но разработчики упростили замену щеток при снятии кожуха. После откручивая винта снимается пластмассовая пластинка и наружный кожух сдвигается в сторону шнура, обнажая все внутренности в том числе и щеткодержатели.

Механизм управления скоростью – электронный. Вся схема залита эпоксидной смолой и наружу вынесены только колесико регулирования скорости и радиатор. Что спрятано внутри - коммерческий секрет фирмы. Когда блок выходит из строя - скорость перестает регулироваться, но остается на максимальном уровне. В любом случае отчаиваться не стоит, а последовательно с болгаркой можно включить самый обычный диммер - регулятор освещенности. С его помощью можно регулировать обороты любого коллекторного двигателя переменного тока, главное чтобы мощность двигателя не превышала мощности диммера.

По обе стороны от корпуса располагаются стальные щеткодержатели с пружинками в виде завитой полоски стали. Пружина нужна для удерживания щетки прижатой к коллектору якоря даже при сильных вибрациях и нагреве самого якоря.

Пружина прижимает щетку и по мере стирания щетки пружина все ниже опускается в стальной щеткодержатель. Щетки стираются и уменьшаются. Когда их длина становится недостаточной болгарка перестает работать. В дорогих моделях внутри щетки находится пружинка, которая отталкивает щетку от коллектора якоря. В дешевых моделях щетки не снабжаются встроенной пружинкой.

При выборе новых щеток лучше обращаться в сервисные центры конкретно вашего производителя болгарки. Дело в том, что также как художник по графике выбирает двадцать различные простых карандашей с разной мягкостью, так и производители болгарок специально разрабатывают щетки под определенный тип коллектора. Если использовать другие щетки, например от генератора для ВАЗа, то скорее всего скоро перегорит якорь, но на первое время как решение проблемы такие щетки сгодятся.

Кнопка включения болгарки представляет собой пластмассовую коробочку с механической рычажной передачей. Коробочка достаточно громоздкая, чтобы предположить что она коммутирует большие токи включения и что кнопка идет не только в это оборудование.

В головной части болгарки имеется редуктор, который увеличивает скорость вращения диска до 11000 об/мин. Шток редуктора на который одевается диск, содержит срезанную шайбу, которая прочно садится на вал и имеет опорную площадку с резиновым кольцом для посадки диска.

Рядом расположена лапка с пропилами, которая фиксирует защитный кожух. Для большей безопасности защитный щиток можно сдвигать с последующей фиксацией. Лапку нажимают вниз к болгарке и сдвигают щиток на нужный уровень, после чего лапку отпускают и она фиксирует щиток.

Гайки для крепежа диска бывают самозажимные SDS и обычные с отверстиями под ключ.

Редуктор держится на четырех винтах. Если их раскрутить и осторожно подковырнув отверткой открыть крышку, то предстанут детали редуктора. Шестерня на валу якоря имеет левую резьбу и с помощью резьбового соединена с валом якоря.

В редукторе применены подшипники качения, т.е. обычные втулки обильно смазанные солидолом. Зубья на модели мощностью 1100 Вт – прямые, видимо этого вполне достаточно при слесарных работах, а вот в моделях 1500 Вт применяются шестерни с кривозубыми зубьями.

Для того чтобы извлечь якорь нежно вынуть щетки, снять редуктор и вытянуть якорь из корпуса за шестерню. На другом конце якоря, ближнем к шнуру надет подшипник качения, который утоплен в пластмассу корпуса. Чтобы вынуть якорь нужно тянуть сильно и осторожно.

Якорь представляет собой стальной стержень на который напрессована стальная клетка набранная из пластин. В пазах клетки уложены витки медного изолированного провода. На задний конец якоря, называемый коллектором, выведены все концы обмоток. На переднем конце якоря располагается шестерня для передачи вращения.

Чтобы выиграть в силе, которую нужно приложить к диску для работы используют шестереночную передачу. Для болгарки мощностью 2 кВт шестерня якоря имеет 10 зубьев, а шестерня круга – 41 зуб. Получается, что при скорости вращения круга 8000 об/мин якорь вращается 8000X41/10=32800 об/мин. Если при этом учесть что количество контактных пластин коллектора 36, то 32800X36/60=19680 Гц. Это приблизительно та частота которая дает помехи в сеть и для устранения которой нужны ферритовые кольца.

Шестерня диска располагается на валу. На производстве шестерню нагрели, а вал охладили. После этого шестерню надели на вал. Получившееся соединение отличается дешевизной, простотой и не практически не дает возможности снять шестерню не повреждая корпуса редуктора. Нагрев собранной детали вызовет расширение как вала так и шестерни. Единственное чем можно снять шестерню – съемник. При этом захваты лап съемника должны быть достаточно тонкими и крепкими чтобы зайти в маленький зазор между корпусом и шестерней.

Шестерня вала крепится на резьбе. Наверное, производители высчитали, что чаще разлетается шестерня якоря, чем шестерня редуктора. На данной модели шестерни косозубые чтобы увеличить отдаваемую мощность.

Шестерня имеет ПРАВУЮ резьбу. Для окручивая шестерню нужно обмотать ее тряпкой чтобы не сломать зубья при откручивании, зажать газовым ключом и крутить ПРОТИВ ЧАСОВОЙ СТРЕЛКИ.

После снятия шестерни становится видно, что резьба сделана не на всем протяжении высоты шестерни, а лишь на ее небольшом участке. Участок без резьбы позволяет надеть шестерню ровно, без перекосов.

Неисправность		Устранение
Искрение на коллекторе, запах, нагрев корпуса, звук хлопков	Загрязнен коллектор	Разобрать, достать якорь, почистить коллектор
Прогорел коллектор	Заменить якорь
Не включается болгарка	Изношены щетки	Разобрать и заменить обе щетки
Слома кнопка	Разобрать, заменить кнопку
Неисправен питающий кабель	Срастить место пробоя и изолировать
Механический звук при вращении диска	Изношен редуктор	Разобрать, заменить шестерню, смазать циатином (солидолом, литолом)
Диск постоянно набирает обороты и болгарка уходит в разнос	Витковое замыкание статорных обмоток болгарки	Разобрать, заменить обмотки (если получится)

www.volt-220.com

Выполнение ремонта болгарки своими руками

Любой, даже самый надежный инструмент когда-нибудь выходит из строя, и случается это, как правило, в самый неподходящий момент. Ремонт болгарки своими руками позволяет оживить инструмент при некоторых небольших неисправностях. Для того чтобы в нужное время провести необходимые работы, надо знать конструкцию аппарата и иметь представление о возможных причинах его поломки. В большинстве случаев ремонт болгарки своими руками не представляет большой сложности и может быть осуществлен любым человеком. Тем более что инструменты разных фирм мало отличаются друг от друга, разве что компоновкой деталей и внешним видом.

Устройство болгарки.

Устройство инструмента

Болгарка или, точнее, угловая шлифовальная машина (УШМ) основана на трансформации крутящего момента электродвигателя во вращение специального диска, ось которого перпендикулярна оси двигателя. В зависимости от типа диска инструмент позволяет разрезать или шлифовать заготовки.

Принципиальная схема УШМ приведена Любой инструмент состоит из следующих основных частей: прочный корпус, выполненный из двух половин, с ручкой для удобства эксплуатации (или без нее); электродвигатель разной мощности; электрическая часть; редуктор с предохранительной муфтой. Последний обеспечивает снижение скорости вращения и поворот его оси на 90°, а предохранительная муфта блокирует чрезмерный разгон диска при нарушениях в редукторе.

Основу редуктора составляют 2 шестерни конического типа для изменения направления вращения. В устройствах мощностью до 1,1 кВт чаще всего применяются прямозубые шестерни на якоре двигателя, а при большей мощности - косозубые.

Ремонт болгарки своими руками позволяет оживить инструмент при некоторых небольших неисправностях.

При ремонте болгарки своими руками следует первоначально исходить из двух принципов: проведи анализ обстоятельств, предшествовавших выходу инструмента из строя, что поможет установить причину, и ремонтируй инструмент, двигаясь от простого к сложному. Сначала надо устранить самые простые неисправности, а затем искать более сложные поломки в редукторе или электродвигателе.

Электрическая часть болгарки считается самым капризным участком оборудования. Ее детали могут выйти из строя при перегрузке устройства во время эксплуатации, попадания воды или пыли, от возникновения перенапряжения в сети. В механической системе слабым звеном часто становятся подшипники. Поломки в этой части обуславливаются нарушением режима эксплуатации, попаданием в редуктор грязи и инородных предметов, недостаточным уходом за инструментом (несвоевременная и некачественная смазка).

Бесперебойная работа любой хорошей болгарки зависит от соблюдения следующих условий: применение аппарата только по его прямому назначению, соблюдение нормативных технических характеристик, исключение попадания мусора внутрь корпуса и чистка от пыли, качественная и своевременная смазка механической части инструмента, проведение технического обслуживания согласно приложенной инструкции в полном объеме и в указанные сроки.

Основой электрической части является электродвигатель переменного тока на 220 В, состоящий из статора и ротора. Важным элементом является коллектор, через который с помощью медно-графитовых щеток осуществляется подача электрического напряжения на ротор. Пуск электродвигателя производится через пусковой конденсатор. Для управления им собрана специальная схема и пусковой механизм в виде кнопочного выключателя. Регулирование скорости осуществляет механизм регулировки оборотов вращения.

Характерные неисправности и необходимый инструмент

Одна из наиболее распространенных неисправностей - при нажатии на пусковой выключатель болгарка не включается. При проведении ремонта болгарки своими руками потребуется следующий инструмент и приборы:

Схема устройства болгарки изнутри.

• тестер;
• омметр;
• мегомметр;
• набор ключей;
• отвертка;
• молоток;
• плоскогубцы;
• тиски;
• пинцет;
• ножницы;
• паяльник;
• шкурка наждачная;
• кисточка.

Первый шаг в определении причины такой неисправности - полное отключение от сети и попытка ручного вращения диска. Если диск не собирается вращаться или прокручивается очень туго, то причина обычно связана с механической частью. В случае когда диск свободно вращается рукой, можно надеяться на элементарную причину, вызывающую непоступление электроэнергии к двигателю.

Попытка отремонтировать инструмент начинается с проверки целостности подводящего шнура и вилки. Для этого тестером определяется обрыв провода, а при его обнаружении шнур просто заменяется новым.

Следующий шаг - проверка кнопочного выключателя. После разборки пускового механизма проверяются все контакты на замыкание. Иногда для устранения неисправности кнопки достаточно зачистить контакты мелкой шлифовальной шкуркой или подпаять провода при их обрыве в месте соединения с выключателем. Чаще всего кнопка не подлежит ремонту и заменяется аналогичной по мощности (марка и параметры указаны на корпусе выключателя).

Если проверка шнура и кнопки установила, что причина неисправности заключается не в них, то делается следующий шаг - проверка щеток. Они являются достаточно нагруженными элементами при эксплуатации, и их периодический износ - естественный процесс. Для проверки их раскрывается корпус болгарки, и щетки поочередно извлекаются из щеткодержателей. Оценка износа проводится визуально: более 40% считается критическим. Непригодные щетки подлежат замене, причем новая деталь должна точно соответствовать по размеру. Одновременно оценивается состояние коллекторного узла: на поверхности не должно быть подгораний и повреждений. Целесообразно очистить контактную поверхность спиртом.

Неисправность электродвигателя

Наиболее характерные неисправности электродвигателя - обрыв или короткое замыкание витков обмоток статора или ротора. Кроме того, причинами выхода из строя могут стать повреждения магнитопровода и коллектора. Для определения причины производится разборка двигателя, то есть якорь (ротор) извлекается из статора. Прежде всего проводится визуальный осмотр, который при возникновении короткого замыкания легко определяет место прогара обмотки.

Причину и место повреждения можно определить с помощью ЛАТРа, путем прямого подвода электричества к двигателю (минуя электросхему болгарки) и постепенным подъемом напряжения вплоть до 240-250 В.

Этим способом выявляются следующие поломки:

• замыкание между витками обмотки ротора проявляется увеличением искрения по коллекторному узлу пропорционально повышению напряжения на входе;
• характерное проявление замыкания - попытка поворота ротора в разные стороны при небольшом напряжении;
• обрыв витка или плохой контакт обмотки ротора с коллектором выявляется при появлении узкой искры на щетках, причем с тенденцией увеличения пропорционально подъему напряжения;
• пробой обмотки статора констатируется при скачкообразном увеличении искры на одной из щеток при большем напряжении;
• нарушение балансировки ротора определяется по большому искрению на коллекторе и шуму при вращении.

Другим способом определения прогара обмотки является измерение сопротивления изоляции мегомметром. Обрывы провода в обмотках можно обнаружить при измерении сопротивления между контактами на коллекторе с помощью омметра. Наиболее точные измерения можно произвести специальным прибором ПУНС-5.

Неисправности механической части

При невозможности ручного прокручивания диска, подклинивании его при эксплуатации, отсутствии вращения при явных признаках включения электродвигателя (гудение) можно предположить неисправность механической части. Наиболее характерные признаки: поломка или истирание зубьев шестерни, заклинивание или разрушение подшипников, заклинивание шестерней при попадании инородных предметов.

Оценка состояния шестерней проводится визуально. Наличие неравномерного износа зубьев или повреждение хотя бы одного зуба требует замены шестерни новой, причем менять нужно одновременно обе шестерни. Важным признаком их разрушения является появление характерных звуков: скрежета, грохота.

С начала семидесятых годов прошлого века отрезной электрический инструмент из Болгарии поставлялся на территорию СССР и других стран. Он отличался хорошим качеством и был популярен, за что получил краткое название «болгарка».

С тех пор оно намного понятнее для русского человека, чем технический термин - угловая шлифовальная машинка или сокращенно УШМ. Благодаря простому устройству и полезным возможностям болгарка необходима домашнему мастеру для ремонта квартиры своими руками.

Как выбрать ее для своих задач с учетом выполнения конкретных работ мы объясняем в этой статье.

Назначение

Болгарка первоначально создавалась для шлифовки поверхностей. Но за счет значительных модернизаций конструкции она довольно быстро стала выполнять такие полезные функции, как разрезание и обработку любых строительных материалов, включая цемент, бетон, кирпич, плитку, шифер и все виды металлов.

По способам выполнения работы УШМ, как и весь электроинструмент, создают для эксплуатации в одном из двух режимов:

1. постоянной работы в условиях стройки с преодолением максимальных нагрузок в течение полной рабочей смены - профессиональные модели;
2. для единичного использования с организацией перерывов при номинальных нагрузках - бытовой инструмент.

Это одно из важных отличий необходимо учитывать при покупке. Оно влияет на стоимость болгарки.

Профессиональные модели

Чтобы инструмент длительно работал в экстремальных условиях и был одновременно удобным производители используют всевозможные технические ухищрения. Например, немного снизить габариты двигателя и его вес для обмоток статора и ротора позволяет изолированная медная проволока не привычного нам круглого сечения, а в форме квадрата.

Даже состав пластмассы для корпуса подбирают такой конструкции, чтобы он при нагреве до 140 О С не передавал высокую температуру на руки оператора и в то же время не терял своей прочности.

Дорогие модели болгарок имеют:

• виброзащитные вставки на ручках, предупреждающие развитие профессиональных заболеваний;
• быстрозажимные гайки SDS, позволяющие устанавливать рабочие органы без использования специального ключа;
• поворотную заднюю рукоятку;
• функцию поворота редуктора или возможность переставлять переднюю рукоятку в одно из трех положений;
• специальную конструкцию подшипников, обеспечивающую балансировку рабочего органа;
• длинный шнур питания с защитным слоем прочной изоляции;
• возможность регулирования числа оборотов рабочего круга и ряд других полезных функций.

Бытовой инструмент

Болгарки этого класса уступают по своим характеристикам профессиональному инструменту. Однако они выпускаются по строгим техническим нормативам, отвечают стандартам безопасности, позволяют выполнять работу с соблюдением перерывов.

Устройство и принцип работы

После подключения шнура питания к напряжению сети и включению кнопки пуска начинает вращаться ротор электродвигателя. Шестеренчатая передача на его конце передает крутящий момент рабочему кругу.

При вращении под нагрузкой материал диска подвергается значительным нагрузкам и если при хранении были нарушены правила обращения с ним, то может разлететься на части.

Автоматическая балансировка круга

Износ рабочей поверхности не всегда происходит равномерно. С внешней стороны из-за ударов и неравномерных нагрузок образуются небольшие выбоины, создающие биения. Наиболее характерно это проявляется на отрезных кругах большого диаметра.

Подобная функция облегчает работу оператора, позволяет делать ее качественнее. Наличие автобалансировки свидетельствует о престижности модели болгарки.

Защита от случайного включения

При пропадании напряжения сети по различным причинам и повторной подаче питания на болгарку происходит незапланированный запуск двигателя, который вызывает травму или поломку оборудования. Возникновение такой неприятной ситуации производители предупредили созданием соответствующей блокировки.

Защита двигателя от электрических перегрузок

Для ее реализации используется контроль по:

1. току, протекающему в схеме двигателя;
2. температуре обмоток;
3. или обоим этим параметрам.

Подобная защита может только сигнализировать оператору о превышении нагрузки загоранием лампочки или уменьшать работоспособность болгарки за счет снижения числа оборотов либо полной остановки двигателя.

Среди работников, стремящихся любой ценой быстро выполнять работу на повышенных нагрузках, такая функция вызывает раздражение. Но в целом она позволяет сохранить ресурс инструмента и расходных кругов.

Защита двигателя от перегрузки при случайных заклиниваниях круга

Во время резкой остановки круга при работающем двигателе на последний передается сильный механический удар, который также ощущается резким рывком из рук оператора. У разных производителей используются свои технические решения сглаживания удара. Распространены три варианта технического решения, работающие на основе механики:

1. предохранительная муфта скольжения;
2. центробежное сцепление;
3. пружинная конструкция SJS.

Муфта скольжения

В конструкцию входят несколько дисков, осуществляющих сцепление ведомой шестерни со шпинделем. Они обеспечивают регулируемое усилие передачи крутящего момента. При превышении номинальной величины ротор продолжает вращение, а рабочий орган останавливается.

Двигатель в этой ситуации испытывает нагрузку, но она меньше, чем во время заклинивания.

Муфта центробежная

Работа основана на передаче крутящего момента за счет лепестков, обеспечивающих сцепление от действия центробежных сил. Крутящий момент рабочему органу передается при вращении ротора и снимается при его остановке.

Функция SJS

Выполненная по этой оригинальной технологии муфта используется в болгарках фирмы Makita. Она предотвращает воздействие удара за счет пружины, прижимающей малую коническую шестерню. Этим сглаживается толчок, а заодно уменьшается вибрация, обеспечивается плавность хода рабочего органа.

У отдельных дорогих моделей болгарок защита двигателя при перегрузках осуществляется снятием напряжения встроенной электронной схемой.

Фиксация выключателя

Эта полезная функция создана для использования инструмента при его стационарном креплении в удерживающем механизме и подводе обрабатываемой поверхности к рабочему органу. А вот пользоваться ей для того, чтобы снять палец с кнопки и удобно резать не советуем.

Если диск заклинит в обрабатываемом материале, то он может разлететься на части, а болгарка выскочит из рук. Двигатель от зафиксированного выключателя будет работать. Попробуйте остановить его в этой ситуации.

Защита от попадания пыли

При резе или шлифовке вокруг круга образуется облако мельчайших частиц обрабатываемого материала. Оно проникает через щели корпуса, оседает на подшипниках, щетках, коллекторном двигателе, изменяет электрическое сопротивление токопроводящих цепей вплоть до создания виткового замыкания. Для борьбы с пылью устанавливают:

• мелкоячеистые сетки или фильтры на вентиляционных отверстиях;
• бронированные обмотки статора и шнуровой бандаж ротора;
• подшипники закрытого типа;
• обмотки, залитые эпоксидными смолами;
• корпус повышенной герметичности.

Автоматическое отключение щеток

Функция работает на дорогих моделях, позволяет контролировать ужим контактных поверхностей щеток к коллекторным пластинам ротора, сохранять ресурс работы двигателя.

Для ее осуществления в конструкцию щетки введен подпружиненный диэлектрический штифт. Он контролирует степень износа угольного электрода и при критическом уменьшении более 2/3 длины отжимает контакт щетки от коллектора.

Механизм самоотключения щеток работает также при подаче на болгарку завышенного потенциала при обрыве нуля, защищая двигатель по за счет разрыва цепи тока.

Удаление пыли

Попробуйте штробить бетонную плиту в закрытом помещении, и вы сразу оцените облако пыли, которое образуется при работе. Профессиональный инструмент имеет фланец, к которому подключается строительный пылесос, забирающий мусор прямо из-под рабочего органа и отводящий его в пылесборник по шлангу.

Функция очень полезная. Но для выполнения единичных работ по дому такая болгарка довольно дороговата. Однако можно приобрести специальный кожух для этих целей.

Внутренний диаметр имеет встроенное металлическое кольцо. Оно является базой для установки на втулку и своей поверхностью обеспечивает точную центровку относительно оси вращения за счет четырех выступающих зубцов.

Боковая поверхность кольца служит для его удержания на поверхности круга. Она не является базовой поверхностью, обеспечивающей прижатие диска внутри фланца хотя бы по той причине, что отрезной круг может иметь толщину 1 мм, а углубление во фланце и гайке составляет порядка трех.

Круг прижимается к кольцевому выступу фланца своей торцевой поверхностью за счет усилия завинчивания гайки, а удерживается плоскостью, создающей наибольший момент сопротивления - на периферии.

На боковой части круга располагается картинка с техническими характеристиками. Внутреннее кольцо, как и картинка могут наноситься с двух сторон или с одной. Эта маркировка задается производителем не для установки диска, а в других целях. Однако некоторые работники ошибочно считают, что она является ориентиром по направлению вращения.

Куда направлять искры

По законам инерции с вращающегося круга летят осколки. Их высокая температура способна прожигать материал одежды, вызывать ожоги кожи. Если же круг заклинит в отрезаемой детали, то он может развалиться на части, которые полетят точно так же. Для защиты работающего на болгарке установлен металлический кожух.

Инструмент при работе всегда следует располагать так, чтобы в любой момент возникновения нестандартной ситуации защитный кожух максимально обеспечивал свою функцию - предохранял тело человека от попадания на него искр и осколков.

Контроль состояния щеток

Срок эксплуатации

Ресурс работы угольных электродов в качестве надежных тоководов составляет примерно 80÷120 часов эксплуатации. После этого срока наступает износ, их необходимо менять.

Признаками образования дефектов на контактах являются:

• появление искр, образующих круговой пучок на коллекторе;
• заметное снижение мощности двигателя;
• явная выработка длины угольных стержней или образование сколов на поверхности их прилегания.

Усилие прижима

Заводская регулировка обеспечивает оптимальное усилие контакта между щеткой и пластинами коллектора. При износе или неправильной замене щеточного узла возможно его нарушение в сторону увеличения или снижения контакта.

Повышенный прижим

Создается чрезмерное давление твердой щетки на мягкий материал коллекторной пластины, ведущее к излишнему нагреву деталей двигателя.

Пониженный прижим

Возникает дополнительное электрическое сопротивление на контактах, не обеспечивающее надежное протекание тока при переключениях обмоток, расположенных на роторе. Появляется искровой разряд, способный перерасти в дугу, повреждающую щеточный узел, коллектор, двигатель.

Поэтому при замене щеток необходимо контролировать их усилие, использовать оригинальные запасные части производителя.

Большинство инструментов, используемых в хозяйстве, не застраховано от поломки. Болгарки, которые имеются почти у каждого мастера, со временем выходят из строя. Различные модели углошлифовальных машин могут быть похожи типом неисправности. Но каждая марки имеет свои особенности в конструкции и комплектующих. Известный бренд Makita ценится за высокое качество – прочность. Однако устройства этой марки также имеют свойство ломаться.

Ремонт можно сделать в домашних условиях. Запасные части для машины можно легко купить. Прежде чем отремонтировать устройство, необходимо ознакомиться с прилагаемой схемой.

Типы углошлифовальных машин бренда Makita и их особенности

Исходя из диаметра рабочего круга, шлифовальные устройства марки делятся на классы:

• Легкий – обладают кругом с диаметром 115–125 мм. Отличаются легкой управляемостью.
• Средний – диаметр круга равен 150–180 мм. Существуют профессиональные модели и бытовые, различаемые мощностью мотора.
• Тяжелый – диаметр диска 230 мм. Этот класс представляют модели для профессиональных целей при работе с бетоном, кирпичом и т.п. Характеризуются новейшими защитными системами.

Любительские устройства различаются по мощности и цене. Профессиональное оборудование рассчитано на длительные тяжелые нагрузки и обладает увеличенным запасом мощности. Модели с мощностью выше 1000 Вт оснащены удобной задней рукояткой, которая покрыта специальными накладками, защищающими от вибрации.

Что касается конструкции болгарок этой марки, то она характеризуется наличием таких дополнений:

• лабиринтовое устройство, служащее для предохранения от грязи и пыли;
• бронированное покрытие обмоток мотора;
• специальная система для плавного пуска и защиты от перегрузок (Super-Joint-System).

Виды повреждений

Неисправности при работе с УШМ Макита можно подразделить на два вида:

• электрические (поломка ротора, статора или дефекты в цепи управления);
• механические (поломка подшипника на шестеренке редуктора).

Для начала нужно произвести осмотр устройства. Механизм работы болгарки заключается в подаче крутящего момента от ротора посредством шестеренки на шпиндель рабочего органа (круг, отрезной камень).

Источниками поломки могут быть повышенные нагрузки, несвоевременная замена щеток, смазки. Благодаря наличию быстросъемного защитного кожуха, модели Макита ремонтируются за короткий промежуток времени.

Устранение неполадок в цепи управления

В цепи управления имеются компоненты, неисправность которых можно устранить самостоятельно. Слабым местом являются щетки. Поэтому их проверка необходима прежде всего. А также следует проверять целостность цепей питания от вилки до клемм выключателя.

Если неисправность заключается в поломке выключателя, то нужно произвести его замену. Если поврежден и оборван питающий провод, то удаляются поврежденные части либо заменяется весь провод.

Ремонт статора

Появление неприятного запаха, постоянный перегрев и самопроизвольный набор скорости свидетельствуют о поломке статора. У статора может оборваться обмотка или произойти короткое замыкание. Используя тестер или прибор ИК-2 можно найти замыкание. В случае неисправности следует осуществить намотку нового провода.

Ремонт ротора

Причиной поломки угловой машины может являться выход из строя статора. Это можно понять по большому числу искр в зоне коллектора и наличию запаха горения. Ротор связан с редуктором. Поэтому при снятии требуется отсоединить его от редуктора. Ремонт ротора заключается в сложной технологии. Практичнее будет произвести замену на новую деталь.

Новый ротор помещается в корпус уже с насаженными подшипниками. А также надевается ведущая шестеренка. Потом следует проверить запрессовку подшипника и закрутить гайку.

Затем ротор с редуктором помещаются в статор. При этом подшипник должен закрываться пыльником и легко крутиться.

Ремонт редуктора

При повреждении редуктора появляется люфт вала шпинделя. Редуктор начинает клинить, а шестерня пробуксовывает. Ремонт редуктора сопряжен обычно с испорченными зубьями шестеренки. Применительно к каждой модели Макита ведомые шестеренки крепятся либо к валу, либо прессуются на шпиндель. Кроме ведомой шестеренки, редуктор состоит из корпуса и ведущей шестеренки. Чтобы выполнить ремонт УШМ, нужно заменить шестеренки, причем следует провести замену в паре. Потребуется съемник, чтобы снять ведомую шестеренку. А также можно применить пресс. Не рекомендуется пользоваться молотком из-за хрупкости оболочки корпуса.

Особенности сборки после ремонта

После поиска неисправности болгарки Макита приобретаются комплектующие и производится ремонт. Следует придерживаться следующих рекомендаций:

• начинать сборку необходимо с проверки деталей на целостность и чистоту;
• сборка начинается с надевания подшипника на шпиндель;
• после подшипника устанавливается ведомая шестерня;
• шпиндель помещается в корпус редуктора, при этом используется резиновое кольцо;
• болты при сборке редуктора смазываются герметиком;
• при укладке смазки в корпус редуктора учитывается объем его пространства (объем смазки равен 1/3 объема пространства);
• в конце сборки проверяется кручение редуктора и завинчиваются болты для крепежа;
• замена угольных щеток происходит после наработки 7 тыс. часов или износе до 8 мм длины.

Болгарки Макита очень часто подвергаются процедуре ремонта из-за высокого числа поддельных устройств. Частой проблемой является поломка редуктора, а именно – его шестеренок.

Ремонт других марок УШМ

Кроме популярной марки Макита, известны другие шлифовальные устройства марок Бош, Спарки, Stern. Все они отличаются надежностью и легкостью в применении. Но не исключены случаи поломок.

Болгарки Бош часто требуют замены подшипников. Механизм машины основан на кручении вала шпинделя, который запрессован в ведомую шестеренку. А также он опирается на игольчатый подшипник. Если подшипник разрушается, то его обойма достается очень трудно. Причем ведущая шестерня закрепляется к валу ротора левой резьбой. В итоге происходит фиксация гайкой. Шестеренка, которая является ведомой, прессуется на вал шпинделя.

Редукторы болгарок Спарки характеризуются шестеренчатой парой, помещенной в корпус. Ведомая шестеренка фиксируется прессом либо шпоночным соединением. Шпонкой служит шарик небольшого диаметра. Ведущая шестеренка закрепляется на валу ротора также шпонкой или праворезьбовой гайкой. Еще болгарки этой модели отличаются легким извлечением щеток без съема рукоятки.

При разборе болгарок Stern редуктор можно не доставать из корпуса. В ходе ремонта следить за шпонкой малой шестерни, которая плохо держится. Смазку необходимо менять своевременно.

Починить любой инструмент пробовать можно и нужно. Болгарки особо не различаются по механизму. Схема всегда прилагается при покупке устройства. Поэтому осуществить ремонт рабочих узлов своими руками может любой умелец, имеющий необходимый инструмент и приспособления.
