Конечно, большинство профессиональных кровельщиков и строителей давно знакомы с назначением различных кровельных пленок, но для неопытного застройщика не всегда понятны функции пароизоляции и гидроизоляции для крыши. Кратко отметим ряд отличий пленок, а также рассмотрим, в каких случаях изоляционные материалы являются универсальными.

Устройство кровельного "пирога" для холодной и теплой крыши

Для начала следует представить правильную схему устройства холодной и теплой крыши. Такие конструкции в народе часто называет "чердак" и "мансарда", соответственно.

Рис.1 Конструкция теплой и холодной кровли

Как видно из рис.1 в случае теплой конструкции мансардный этаж утепляется не только в области стен, слой теплоизоляции присутствует также в кровельном "пироге". Тогда как для холодной крыши утепляется только пол чердачного пространства. Расположение изоляционных пленок наглядно представлено на рис.2.

Рис.2 Схема устройства кровельного "пирога" для утепленной крыши

Красным выдели элементы кровельного пирога, которые присутствуют как в теплой, так и в холодной конструкции. Утеплитель, пароизоляция и черновая обрешетка - слои, используемые только при устройстве мансардного этажа. Теперь можно перейти к описанию изоляционных материалов, их назначению и отличительным особенностям.

Гидроизоляционная ветрозащитная пленка

Этот материал применяется как для утепленных мансард, так и для холодных чердаков. Гидроизоляция служит как дополнительная защита кровли от попадания внутрь строения атмосферных осадков или конденсата. Иногда материал называют ветрозащитной пленкой. Укладывается непосредственно перед кровельным материалом с небольшим вентилируемым зазором () около 40-50 мм. Если монтировать пленку вплотную, кровельный материал, а также деревянная конструкция крыши могут прийти в негодность из-за образовавшейся в большом количестве влаги под кровлей.

Помните, нельзя использовать гидроизоляционную пленку без контробрешетки!

По своему назначению кровельную гидроизоляцию можно разделить на 3 вида:

1. Недиффузионная (паронепроницаемая) гидроизоляция (для "холодных" крыш);
2. Диффузионная мембрана с низким коэффициентом паропроницаемости;

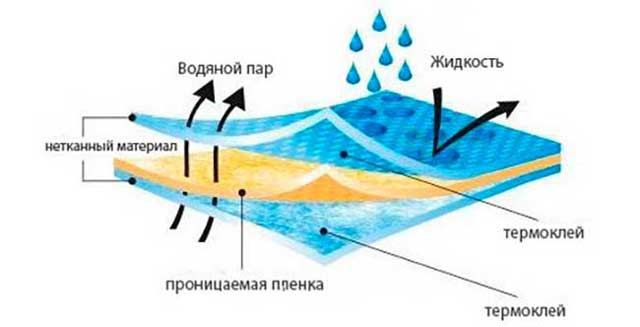

3. Супердиффузионная мембрана для утепленных мансард.

В большинстве случаев гидроизоляция для неутепленных кровельных систем (чердаков) имеет вид армированной пленки или материала из нетканого волокна.

Гидро-пароизоляция или универсальная кровельная пленка

В строительных магазинах часто можно увидеть кровельную пленку под названием "гидро-пароизоляция" или наоборот. Что это означает? Где применяется такой материал? На самом деле речь идет об универсальной изоляционной пленке, которая, как правило, не пропускает пар ни с одной, ни с другой стороны. Либо материал обладает низкой паропроницаемостью и не предназначен для использования в качестве гидроизоляции мансардных кровельных систем.

Пленку можно использовать как гидроизоляцию в случае холодных кровель и как пароизоляционную пленку в утепленных конструкциях.

Внимание: универсальная гидро-пароизоляция не предназначена для устройства кровельного пирога теплой крыши, т.к. не способна пропускать пары из утеплителя.

В качестве исключения такую изоляцию можно монтировать в мансардных крышах при наличии дополнительной контр-рейки (не менее 40х40 мм) между утеплителем и пленкой. Тем самым создается вентиляционный зазор для выветривания излишней влаги. Такой способ малоэффективен и экономически нерационален, поэтому не советуем использовать гидро-пароизоляционную пленку для теплой кровли.

Среди производителей изоляционных материалов для скатных крыш можно выделить три основных:

• DuPont (пленки Tyvek, AirGuard)
• Juta (Ютафол, Ютавек)
• Dorken (продукция под брендом Delta)

Подведем итог разницы между двумя основными типа изоляционных материалов скатных крыш. С внешней стороны утеплителя ближе к кровельному материалу укладывается гидро-ветрозащитная пленка, которая препятствует проникновению влаги и ветра в слои теплоизоляции. В свою очередь, пароизоляционный материал находится с внутренней стороны кровельного "пирога" и служит барьером между теплым паром из помещения и мансардным утеплителем.

Важным элементом в кровельном пироге является пароизоляция крыши. Если сказать коротко, слой пароизоляционного материала защищает утеплитель от перенасыщения влагой и, в следствии, потери им теплоизоляционных свойств. Во избежание данной ситуации необходимо выполнение и гидро и пароизоляции кровли.

Ну, если уже совсем по делу, то ответ уже ясен из подзаголовка. Укладка пароизоляции на крыше защищает или изолирует утеплитель от пара.

Вот так все просто. Но, откуда появляется пар? Существует такое понятие как влагоперенос. Помещение внутри становится влажным по нескольким причинам:

• Приготовление пищи;
• Человеческое дыхание;
• Принятие душа;

Не секрет, что теплый воздух имеет свойство подниматься вверх. К тому же его способность переносить влагу (пар) куда выше, чем у холодного. А значит, вместе он несет с собой и влагу. Какие препятствия встречает на своем пути этот пар? Это могут быть:

• Бетонные и деревянные перекрытия;
• Внутренняя обшивка потолка и кровли.

Однако, часть пара все-таки достигает самого верха крыши - места где находится кровельный пирог. И если бы не было пароизоляции для кровли, весь это пар напрямую попал бы в утеплитель.

Учитывая, что пенопластом (пеноплексом), утепление внутри не проводят, под утеплителем подразумевается минеральная вата, которую используют чаще всего.

Например, вот какое высказывание можно встретить на официальном сайте компании ТехноНиколь - крупного производителя каменной ваты:

«Каменная вата не должна подвергаться прямому замачиванию, потому как теряет свои свойства после намокания»

Итого: зачем нужна пароизоляция? Мы выяснили, что утеплитель изнутри нужно покрывать паропленкой чтобы избежать попадания в него пара. Крыша должна вначале утепляться, а уже затем покрываться пленкой изнутри.

Защитная мембрана снаружи

Под основной кровельный покров (например, для кровли из металлочерепицы) используют гидроизоляционное покрытие. Так как с внешней стороны на утеплитель будет воздействовать не только пар, но и вода двух других состояниях, например в виде дождя, там нужна гидроизоляция. Использование пароизоляционной мембраны вроде Изоспан В, для наружных работ было бы большой ошибкой.

Кстати, очень интересно и научно о том, нужна ли пароизоляция, рассказывается в видео ниже.

Что использовать

Как и во многих случаях, существуют разные материалы, используемые для решения одной задачи. Изоляции крыши не исключение.

Пленки из полиэтилена

Для устройства пароизоляции кровли иногда необходима высокая прочность материала, например, если мы говорим об изоляции чердачного перекрытия. Чтобы повысить прочность полиэтилена его начали армировать. Такие пленки бывают двух видов:

• Перфорированные;
• Неперфорированные.

Отдельно стоит упомянуть пленки с одной стороны, покрытые алюминиевой фольгой. Их способность сопротивляться пару куда выше необходимой для обычных помещений. Чаще такие пленки используют для саун и бань, поэтому выбирать их для крыши, смысла нет.

Однако, существуют пленки, которые имеют два существенных преимущества перед полиэтиленовыми.

Пленки из полипропилена

Пресловутыми преимуществами таких пленок являются:

• Более высокая прочность;
• Устойчивость к ультрафиолетовым лучам.

Например, такие пленки могут в течении года защищать раскрытые стропила от дождя и снега.

Существует особенно привлекательный вид пленок из данного материала. Пленки с антиоксидантным покрытием. С одной стороны такие пленки покрывают слоем вискозного волокна с целлюлозой. Данное покрытие способно впитывать влагу (конденсированный пар) и хранить его определённое время. После исчезновения причины конденсата слой быстро высыхает, не допуская проникновения влаги в теплоизоляцию. Такую пленку важно уложить правильно. Антиоксидантный слой должен быть обращен от утеплителя вниз.

Чаще всего приобретаются пленки следующих брендов:

• Технониколь,
• Изоспан;
• Klober;
• Tyvek;
• Juta;
• Никофол;
• Изовек.

Знаете ли вы?

Для изоляции крыши раньше использовали пергамин. Сейчас этот материал практически не используется. Существуют куда более совершенные, и относительно недорогие материалы. Также ранее использовали толь, рубероид, или обычную полиэтиленовую пленку.

Какую пароизоляцию выбрать для кровли? Как мы увидели, это, в основном, зависит от двух факторов:

• Места, в котором применяется изоляционный материал;
• Финансовых возможностей владельца.

Подметив возможные виды пароизоляции можно яснее понять какая пароизоляция лучше для кровли. Мы остановились на полипропиленовых пленках с антиоксидантным покрытием.

Принципы монтажа пароизоляции

Монтаж пароизоляции кровли сам по себе процесс не сложный, однако, и здесь есть свои нюансы. Итак, можно выделить следующие:

• Класть пароизоляцию нужно поверх теплоизоляции. Возможна и горизонтальная и вертикальная укладка пленки. Укладывать пленку горизонтально (поперечно стропилам) нужно начиная с верхнего ряда и двигаясь вниз. Обязательно важно сделать нахлест 10, а лучше 15 сантиметров. Пленки прибивают к обрешетке строительным степлером. Для фиксации стыков используют два вида лент: двухсторонние и односторонние. Двухстороннюю ленту наклеивают на внутреннюю полосу пленки и накрывают следующей. Одностороннюю ленту используют для фиксации швов снаружи и проклеивают непосредственно в месте стыка.
• Если нужно положить изоляцию вертикально, рассчитывайте чтобы стык приходился на обрешетку, иначе пленка может порваться, даже если ее склеить лентой. (К тому же, на весу это очень неудобно).
• В местах примыкания пленки к окнам (если кровля мансардная), используют специальный фартук. Если такого элемента в комплекте с пленкой не присутствует, наклейте не стык специальную ленту.
• Сверху на уложенную изоляцию крепят дополнительный брус как обрешетку. Это нужно для того, чтобы пароизоляция для крыши и внутренняя обшивка имели между собой вентзазор и была возможна циркуляция воздуха. Минимальная толщина бруса 25 мм, желательная 50 мм.
• Избегайте провисаний пенки. Монтируйте ее внатяжку.

Чем пренебрегают

Как уже упоминалось, устройство пароизоляции кровли дело несложное, но и здесь есть несколько встречающихся часто огрехов. Например, приобретаются хорошие, дорогие европейские пленки, а скажем, соединительные ленты заказывают из Китая. Делать так крайне неправильно. Или и вовсе материал используется не по назначению. Например, в качестве гидроизоляции используют Изоспан В.

Также, места проколов саморезами всегда нужно фиксировать скотчем с алюминиевым покрытием. Увы, но часто на крыше можно встретить порванную изоляцию. Дыры сильно снижают защиту и пар стремительно проникает в минеральную вату, образуя иней и нарушая теплосберегающей слой.

Расчет стоимости

Во сколько обойдется создание пароизоляции для крыши? Цена зависит от плотности (измеряется в граммах на квадратный метр) и марки производителя. Рулоны бывают шириной от 1 до 3 метров (рулоны шире встречаются редко).

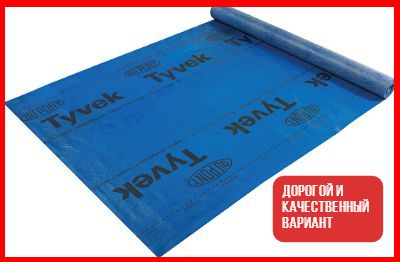

Для примера, пароизоляционная мембрана Tyvek Airguard SD5, рулон шириной 1,5 м и длинной 50 м, стоит 9,5 тысяч рублей. (164 доллара). Это значит, что 1 квадратный метр такой изоляции будет стоить 126 рублей или 2,17 доллара.

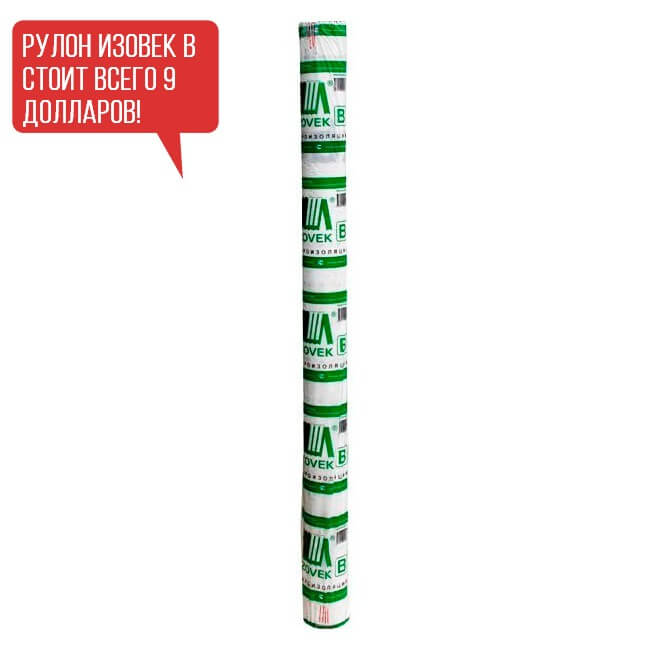

Рулон Изовек В Эко стоит всего 540 рублей или 9,3 доллара. (Размер 1,6 на 44 м). Таким образом, 1 квадратный метр пароизоляции обойдется в 7,67 рублей или 0,13 доллара. В нашем примере последний вариант будет дешевле в 17 раз.

Изоспан RS примерно того же размера будет стоить около 1800 рублей (30 долларов).

Не забудьте включить в расчет стыковочные ленты и скотч, а также стопленные скобы. При заказе комплексной кровли укладка пароизоляции (сами работы) обойдутся в 40-80 рублей за квадратный метр.

Пароизоляция кровли - на самый дорогой, но важный элемент кровельного пирога. Парогидроизоляция надежно защищает стропильную систему от гниения, а утеплитель выполняет свои функции.

Реальные ошибки на реальных объектах 3 видео

Посмотрите, как неправильно укладываемый слой изоляции может повредить обрешетке.

Пароизоляционный слой - один из важнейших элементов кровельного пирога. Он необходим, чтобы защитить теплоизоляционный слой и стропильную систему от избытков водяных паров. Пар из внутренних помещений дома всегда поднимается вверх, пройдя через утеплитель, он остынет и осядет там же конденсатом, а это в свою очередь приведет к снижению свойств теплоизоляционного слоя и разбуханию/гниению балок и перекрытий. Но произойдет это только в случае отсутствия пароизоляционной пленки.

Выбираем лучшую пароизоляцию для кровли

• однослойная пленка — чаще всего это простая полиэтиленовая пленка, самый дешевый и самый ненадежный материал. Это не самый прочный материал представленный на рынке.
• армированная — более крепкий материал, за счет усиливающего среднего слоя — армированной сетки. Сверху эта сетка закрыла полиэтиленом. Такое двустороннее ламинирование обеспечивает паропроницаемость.
• универсальная — она уникальна тем, что подходит для всех конструкций и работает со всеми видами утеплителей.
• неармированная мембранная — это многослойный материал с высокими изоляционными свойствами, благодаря фольгированному слою, который отлично справляется со своими функциями.

Парозиляционные материалы на рынке

Гидро- и пароизоляционные пленки Grand Line®

В линейке представлены гидро- и пароизоционные пленки и супердиффузионные мембраны. Пленка Grand Line H98 имеет ряд преимуществ — на рулоне обозначена схема укладки, сторона монтажа, границы нахлеста. Изготавливается из первичного сырья.

Пароизоляция для кровли Folder

В продукции Folder представлено несколько видов материала:

• Folder Steam Regulator - этот материал может обеспечить контролируемое паропропускание, держать уровень пароизоляции и максимально пропускать лишнюю влагу.
• Alum H90 - армированная пленка с фольгированным слоем, который позволяет удерживать тепло в помещении и при этом выводить излишек влаги.

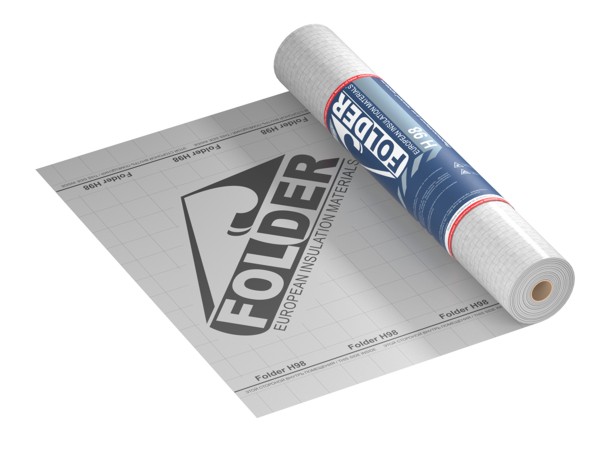

• H98 - обладает ламинированным слоем, может применяться с любым теплоизоляционным материалом.

Гидро- и пароизоляция Tyvek®

В линейке Tyvek представлены две пароизоляционные мембраны:

• Tyvek® AirGuard® Reflective - полностью не пропускает воздух. Эта мембрана была разработана для более эффективной работы теплоизоляции. Возможность попадания конденсата минимальна.
• - это материал с ограниченной паропроницаемостью, за счет чего снижается риск образования и попадания конденсата.

Изоляционные материалы Delta

• DELTA-DAWI GP - простая однослойная полиэтиленовая пленка.
• DELTA-NEOVAP 20 - пленка с армирующим слоем, за счет чего риск повредить пароизоляцию становиться намного ниже.
• DELTA®-REFLEX PLUS / DELTA®-REFLEX - пленка с почти нулевой паропроницаемостью. Это гарантирует, что конденсат не попадет на теплозоляцию. Так же этот материал отражает тепло обратно внутрь помещения.

Изоляция от Icopal Fel"X

Изоляция от Icopal Fel"X — это материал состоящий из трех слоев — полипропилен, сбс-модифицированный битум и нетканая основа. Эти слои обеспечивают прочность, водонепроницаемость и защиту кровельного пирога.

Гидро- и пароизоляция для кровли Изоспан

В ассортименте представлено несколько товаров:

• Изоспан FS - состоит из нетканого плотна и металлизированной полипропиленовой пленки. Защищает конструкцию от пара, а также отражает тепло внутрь строения.
• Изоспан В имеет два слоя, первый слой гладкий, второй — шершавый, способный удерживать конденсат.
• Изоспан D - это мембрана, представляющая собой двухслойный материал. Выполняет функции гидро- и пароизоляции. Материал очень прочный и обладает высокой УФ-стабильностью.
• Изоспан DM - этот материал объединяет в себе функции ветрозащиты, гидроизоляции и пароизоляции. Состоит из трех слоев.

Гидро- и пароизоляция Optima

Один из экономичных материалов. В линейке представлена Optima B - пароизоляция, Optima C - обеспечивает паро- и гидроизоляцию и Optima D - универсальный гидро- и пароизоляционный материал повышенной прочностью.

Гидроизоляция Технониколь

Трехслойная мембрана, обладает высокой паропроницаемостью, быстро отводит влагу и защищает утеплитель.

Гидро- и пароизоляция Ондутис

Представляется собой ткань с добавкой UV-стабилизатора и защитным слоем.

• Ондутис В (R70) Смарт — классическая пленка. Выполняет все необходимые функции, защищает утеплитель и отводит влагу.
• Ондутис D (RV) Смарт — эту пленку можно использовать как пароизоляцию на теплой кровле и как гидроизоляцию для холодной.

Как правильно укладывать пароизоляцию — основные шаги

• Листы пароизоляции укладываются сверху вниз перпендикулярно стропилам.
• Раскатывать материал следует согласно заводской намотке. Обычно сторона укладки помечена.
• Каждая следующая полоса должна находить на предыдущую.
• Все места стыков необходимо проклеить одно- или двусторонним скотчем.
• В местах обходов труб, стояков и прочего можно установить дополнительные рейки. Нахлест материала должен составлять 10-20 см.
• Материал крепиться контробрешеткой к стропилам. Допустимо использовать гвозди.
• На коньке перехлест листов должен составлять 200 мм. В ендове лучше заложить больше — 300 мм, а так же поверх материала необходимо добавить накладку по всей ширине ендовы.
• Вентиляционный зазор над пароизоляцией должен составлять от 50 до 100 мм. В районе карниза следует предусмотреть продухи.
• Рекомендуется минимизировать количество отверстий. Все отверстия необходимо заклеить скотчем, чтобы обеспечить герметичность всего слоя.
• При прилегании к металлическим или другим поверхностям, крепление осуществляется за счет двустороннего скотча.

Монтаж пароизоляции на разные поверхности

Монтаж пароизоляции можно производить на разных поверхностях.

Например, для пола. В этом случае материал кладется изнанкой к балкам перекрытия.
Наоборот для потолка. Пленка разворачивается и устанавливается шершавой стороной внутрь.

Можно произвести установку на стены. В этом случае действуют следующие правила:

• необходимо раскрутить пленку по стене и закрепить с помощью скоб,
• листы пароизоляции обязательно должны идти внахлест 100-200 мм,
• следует избегать чрезмерного натяжения,
• обязательно нужно предусмотреть место для вентиляции,
• как и в варианте с кровлей, все стыки должны быть проклеены одно-/двусторонним скотчем, чтобы обеспечить полную герметизацию.

При монтаже пароизоляции на деревянные конструкции, дерево необходимо предварительно обработать антисептиком.

Важно! Нельзя производить монтаж во влажную или дождливую погоду. Пароизоляционный материал должен быть обязательно сухим.

Чаще всего производитель вместе с материалом дает инструкции для правильной укладки и этими инструкциям следует пользоваться. Храниться рулоны должны на поддонах на расстоянии от отопительным приборов, в помещении или под навесом. На одном поддоне возможно хранение не более, чем 25 рулонов. Транспортируются рулоны так же на поддонах в закрытом автотранспорте.

Видео монтажа пароизоляционных материалов

Более подробно о монтаже пароизоляционных материалов вы можете посмотреть в следующем видео.

В заключение нужно сказать, что пароизоляция - один из важнейших элементов для создания кровельного пирога. От качества и правильного монтажа зависит срок службы утеплителя, и всей кровли в целом.

Устройство кровельного пирога – один из самых ответственных этапов. От того, насколько грамотно будет организована пароизоляция крыши и ее утепление, будет зависеть не только срок жизни самой конструкции, но и микроклимат под ней. А еще – с какими именно проблемами вам доведется столкнуться в ближайшем будущем.

Ведь у любой кровли, в зависимости от ее вида, существует своя структура и необходимые слои, самый главный из которых – изоляционный. А в этой статье мы подробно осветим вопрос, какую выбрать пароизоляция для крыши среди множества предложений современного рынка!

А какое место занимает пароизоляция в общем кровельном пироге, вам поможет разобраться это видео:

Опасность водяных паров для конструкции крыши

Вопреки распространенному мнению, на кровлю и ее внутренний пирог воздействуют достаточно агрессивно не только сильные ветра, дожди и прочие статические и динамические нагрузки, но и некоторые факторы изнутри помещения!

Первый и самый опасный из них – это пар. Со временем влажные пары в воздухе разрушают все здание, так как оседают в виде капель на утеплителе в конструкции крыши и стенах, но при этом сам пар, в отличие от обычной воды, способен незаметно проникать сквозь практически любые материалы отделки стен, кроме металла и стекла. Причем в разных жилых помещениях – разный уровень влажности воздуха. И если большую часть года в жилом доме поддерживается температура воздуха выше, чем на улице, тогда его абсолютная насыщенность воздуха, говоря официальными терминами, будет всегда больше, чем атмосферная.

Давайте разберемся, что служит постоянным источником насыщения воздуха влагой. Это дыхание людей, испарение кожи, комнатные растения, которые вы регулярно поливаете, приготовление пищи на кухне, купание, стирка белья и многое другое. Только в летние месяцы пар легко выходит из дома благодаря низкой герметичности строительных конструкций, а в более холодное время года натыкается на уже охлажденный утеплитель.

Ведь под крышей воздух нагревается днем и остывает ночью, а поэтому роса легко конденсируется на внутренней поверхности кровли. Вот почему наутро вы можете обнаружить серые пятна от протечек, хотя при этом дождя не было и кровля у вас выполнена вполне грамотно.

И хуже всего приходится в этом плане как раз утеплителю. Большинство кровельных теплоизоляционных материалов, которые сегодня применяются в России, – волокнистые. Именно благодаря тому, что они находятся в максимально сухом виде, и обеспечивается низкая теплопроводность. По сути, здесь срабатывает так называемый «эффект шубы»: молекулы воздуха застревают между волокнами и не позволяют холоду продвигаться дальше.

И вот когда в такой утеплитель попадает водяной пар, молекулы воды изменяют его свойства, причем быстро. Утеплитель становится влажным, а влага как раз прекрасно проводит тепло. В итоге утеплитель не только намокает, но и значительно снижает свои теплозащитные свойства. К примеру, если изоляция прибавляет внутренней влажности всего на 5%, ее утепляющая способность уже уменьшается в 2 раза!

Вся суть проиллюстрированного выше физического явления в том, что между холодным воздухом улице и теплым помещение образовывается так называемый «фронт холода» – стык, где пар преобразовывается в водяной конденсат. А избыточная влажность в кровельных конструкциях предоставляет благоприятные условия для распространения и плесени, а она, в свою очередь, крайне вредна для живущих внутри дома людей. Поэтому кровельная прослойка из современных теплоизоляционных материалов, хотя и замечательно справляется со своей задачей, нуждается в определенной защите.

Вот очень интересное видео, которое наглядно объясняет, как именно пар умудряется проникать в конструкцию крыши:

Есть еще один неприятный момент: пар в утеплителе всегда попадает в более холодную температуру и легко превращается в капли. Эта вода застревает в утеплителе и при первых же заморозках превращается в лед, изнутри разрушая сам теплоизолятор.

Если сам утеплитель при этом еще и гидрофобизированный, то пар по капельке воды скатится в своем большинстве, но небольшая часть все-таки останется. Вот почему даже при очень хорошей вентиляции кровельного пирога и правильном его обустройстве пароизоляционная пленка перед проницаемым утеплителем (как бы дорогим он ни был) все-таки нужна.

А вот если это теплоизоляция продолжает намокать какое-либо длительное время, в ней еще и разовьется плесень с грибками, охватывая при этом конструкции стен и кровли. И последствия могут быть печальным – это дорогостоящая реконструкция или даже перестройка всего дома.

Ведь вы помните, что в зараженном плесенью доме жить крайне опасно для здоровья, и, например, за рубежом такие обители и вовсе попросту сносят под корень. А поэтому давайте серьезно подойдем к вопросам пароизоляции кровли, которая позволяет сохранять внутреннюю начинку стены и крыши в сухом состоянии:

Паропроницаемость утеплителя и выбор пароизоляции

Первое правило, которым вам следует руководствоваться при подборе пароизоляции, звучит так: если у вас будет полноценная возможность выхода влажного воздуха из кровельного пирога естественным путем, тогда максимальная пароизоляция ему не нужна, ведь любая пленка делает стену «недышащей». Это касается и стен, и скатов мансарды, особенно у бревенчатого дома.

В общем же, от того, какой процент паропроницаемости у утеплителя, зависит вся конструктивная схема послойного устройства кровельного пирога. Так, например, те утеплители, которые имеют сопротивление паропроницанию более чем 1,6 м²·ч/мг, в такой изоляции почти не нуждаются, так они сами по своей сути – пароизоляторы. Но обращайте при этом внимание на толщину материала: если та окажется меньше нормативной, тогда просто нужно пересчитать сопротивляемость паропроницанию по формулам. Главное, чтобы в итоге она было больше по требованиям СНИПов, чем 1,6 м²·ч/мг. А без надежной изоляции не обойтись, если утеплитель имеет коэффициент паропроницаемости до 0,08 мг/м·ч:

А теперь сравните с тем, какая паропроницаемость у современных пароизоляционных материалов:

Место пароизоляции в кровельном пироге

Итак, чем можно помочь крыше, в которую поднимаются влажные пары от жилого дома? Прежде всего – установить качественную пароизоляцию, а также кондиционеры, осушители воздуха и, самое главное – обеспечить замещение внутреннего воздуха наружным, т.е. обустроить надежную вентиляцию.

Почему все так сложно и нельзя ли обойтись простой полиэтиленовой пленкой под обшивкой скатов крыши? Все дело в том, что любая современная пароизоляция частично паропроницаема. И степень ее паропроницаемости зависит от того, насколько качествен подобранный паробарьер.

Ведь в холодное время года, особенно зимой диффундирование пара особенно активно, и он понемногу просачивается через стены и перекрытия крыши, проходя сразу несколько температурных зон. Его небольшая часть, которая попадает в ограждающую конструкцию с внутренней теплой температурой, движется к более холодной части. Здесь как раз и выпадает роса.

Но, если кровельный пирог был сконструирован грамотно, тогда пар должен пройти через утеплитель и выйти из него, не изменяя при этом его физических свойств (мы говорим сейчас о совсем небольшой проценте пара, которые неспособен задержать никакой паробарьер, кроме металла и стекла). Вот как раз для этой цели и организовывается микро-вентиляция над слоем утеплителя, где ветровой поток будет выполнять сразу две функции: замещать насыщенный влагой подкровельный воздух и также немного выравнивать температуру под крышей, чтобы она была недалека от наружного воздуха:

А теперь давайте подведем итог: пароизоляция крыши необходима не для того, чтобы полностью блокировать доступ пара в утеплитель (это просто невозможно), а для того, чтобы значительно уменьшить его количество, свести его до минимума. А для этого целесообразно использовать и пергамент, и полиэтиленовую пленку, и другие современные паробарьеры со множеством функций. Все зависит от особенностей самого кровельного пирога!

Что предлагает сегодняшний рынок?

Давайте теперь разберемся, так какая пароизоляция крыши подходит больше конкретно в вашем случае? Скажем, выбор перед вами – огромен. Сегодняшние производители настолько уверены в качестве поставляемой ими пароизоляции, что даже проводят впечатляющие эксперименты на своих выставках.

Например, приглашают посетителей пройтись по натянутой пленке и убедиться, что она не рвется, или попробовать армированную изоляцию разодрать обычным гвоздем! А как не растеряться в таком многообразии, мы сейчас расскажем.

Пергамин: проверенная временем изоляция

Пергамин когда-то был единственным вариантом защиты кровли, и сегодня уже совсем не так популярен, как когда-то. Но своих свойств он не растерял, и такую пароизоляцию сегодня все еще используют в перекрытиях неотапливаемых чердаков, там, где применяется засыпная теплоизоляция, и в качестве паробарьера холодной кровли. Правда, пар он пропускает хуже полиэтилена, но для волокнистых утеплителей с вентиляционным зазором такое решение вполне допустимо и часто встречается на практике.

В отличие от пленок пергамин укладывают и горизонтально, и вертикально, и даже без нахлеста:

Полиэтиленовые пленки: простые и доступные

Обычные полиэтиленовые пленки – это глухие барьеры, которые не пропускают через себя влагу. Их главное преимущество в низкой цене и большом разнообразии видов. Более современные их аналоги выпускают в виде двухслойных полотен с гладкой и шероховатой стороной. Но помните о том, что пленки обладают далеко не 100%-ной защитой от пара.

Но при ограниченном бюджете вы можете использовать полиэтиленовую или пропиленовую пленку, сложив ее вдвое, тогда срок службы кровельного пирога будет близок к сроку службы самой кровли, что уже неплохо. Также и пергамин, и дешевая пленка отлично подходят для пароизоляции под отделкой гипсокартоном, ведь он частично берет на себя функции паробарьера:

Антиконденсатные пленки: для двухстороннего монтажа

Такие пленки отличаются от полиэтиленовых тем, что у них есть одна гладкая, и одна шероховатая сторона – антиконденсатная. Вот шероховатость как раз и должна удерживать на себе капельки влаги от конденсата, а поэтому такую пленку в обязательном порядке монтируют гладкой стороной к утеплителю:

Мембраны: паробарьеры с целым набором функций

Следующее поколение полиэтиленовых пленок – это мембраны. Мембрана отличается от пленок тем, что она имеет особую структуру, которая пропускает пар, но не пропускает влагу. Но при устройстве такой пароизоляции обязательно делается вентиляционный зазор.

По своей сути они представляют паробарьер с ограниченной паропроницаемостью и состоят из нетканого полипропилена с полимерной пленкой. Ко всему многие из современных пароизоляционных мембран обладает антиконденсационными функциями, если одна из их сторон – шероховатая.

А по тому, насколько мембраны способны задерживать или пропускать пар, они делятся на несколько видов.

Псевдо-диффузные мембраны

Это мембраны с паропроницаемостью от 20 до 300 г/кв.м в сутки. Таковые практически паропроницаемы и не слишком эффективны, ко всему еще и требующие устройство вентиляционного зазора:

Но для чего нужна псевдо-диффузная мембрана, спросите вы? Такая пароизоляция незаменима при обустройстве мансарды в бревенчатом доме, особенно в бане. Благодаря особой паропроницаемости такая мембрана позволяет достичь нужного температурно-влажного баланса. И тогда постройка из дерева «дышит» и нет эффекта парника, которым обычно грешат мансардыах. Рабочая температура такой пароизоляция от -40° до +80° С:

Будьте внимательны: следует приобретать мембрану с паропроницаемостью, которая будет выше, чем у утеплителя, но никак не ниже. Все необходимые данные для сравнения мы привели в таблицах. Понятно, что в таком случае пар станет задерживаться в утеплителе, то станет изменять его свойства. Но при этом разрешено применять более дешевую перфорированную полиэтиленовую пленку с мелкими дырочками, если ее паропроницаемость тоже выше, чем у утеплителя.

Псевдо-диффузную мембрану монтировать следует вовнутрь помещения шероховатой поверхностью, вертикальными или горизонтальными полосами, с наложением около 10 см. Стыки такой пленки необходимо склеивать между собой при помощи монтажной ленты и заводить полотна на стены на 20-25 см, тщательно герметизируя их при этом.

Между поверхностью такого паробарьера и декоративной отделкой должен оставаться вентиляционный зазор 3-4 см, особенно если помещение будет влажным (сауна, кухня, также сегодня модно обустраивать в мансарде дополнительный санузел или настоящий SPA-уголок.).

Диффузные мембраны

Таковые обладают уровнем паропроницаемости от 4 до 1000 г/кв.м, для них вентиляционный зазор не нужен. Двухслойную или трехслойную мембрану нужно крепить также гладкой поверхность в сторону помещения, вертикальными или горизонтальными полосами с наложением от 10 см.

Супердиффузные мембраны

Такие мембраны имеют уровень паропроницаемости до 1000 г/кв.м, и также не нуждаются в специальном зазоре. Как вы уже догадались, это – самая надежная защита от пара, ведь она представляет собой трехслойную пропиленовую гидрофобную пароизоляцию. Такую тоже используют для пароизоляции утепленных скатных кровель.

Секрет супердиффузной мембраны в том, что она поддерживает необходимый уровень пароизоляции и паропроницаемости одновременно. Коэффициент паропроницаемости у нее sd – 5 м., 5 гр./м²*24ч, и обеспечивается он за счет функциональной прослойки между двумя слоями нетканого пропилена.

«Умные» мембраны

Это – новое поколение пароизоляционных материалов. Их секрет в том, что такая мембрана, в зависимости от температурно-влажностных условий способна расширять или сужать свои поры! Например, компания Изовер занимается выпуском таких мембран. В монтаже же они ничем не отличаются от обычных, их тоже нужно раскатывать по утеплителю:

Отражающая пароизоляция

Фольгированная мембрана – это энергосберегающая пленка с металлизированным внешним слоем, которое устойчиво к высоким температурам и механическим воздействиям. Такой материал замечательно отражает попутчик излучения.

Устанавливать фольгированную пароизоляционную мембрану нужно вовнутрь помещения отражающей стороной. Кроме того, по желанию вы можете оставить между пароизоляцией и внутренней обшивкой воздушный зазор толщиной 2-3 см, но не для вентиляции, как обычно, а чтобы у такой мембраны сработали дополнительные функции отражения тепла вовнутрь помещения:

Фольгированная пароизоляция, конечно, немного лучше задерживает пар и еще обладает теплоотражающими свойствами, но при этом она обойдется вам дороже, и ее проклеивать стыки будет сложнее.

Выбор соединительных лент для герметизации пароизоляции

А теперь о том, чем следует крепить пароизоляцию на крыше. Например, в Норвегии для герметизации стыков почти всегда используются прижимные рейки, либо пароизоляцию просто прижимают материалами внутренней обшивки. Отечественные и популярные производители советуют все-таки использовать для этой цели специальные кровельные аксессуары.

Поэтому давайте остановимся на том, что такое специальный скотч. Дело в том, что одни фирмы предлагают закрепить свою продукцию через кровельную клеящуюся ленту, другие рекомендуют кровельные гвозди или скобы строительного степлера, а третьи выпускают свою собственную продукцию для крепления пароизоляции.

Кроме того, нельзя одну пароизоляционную пленку заклеить скотчем от другого бренда. Дело в том, что эти пленки различаются по химическому составу, и посторонний скотч просто не обеспечит должную герметичность. А не предназначенный для определенного состава полотен клей способен даже растворить края мембраны! И к таким рекомендациям производителей стоит прислушаться, ведь только так получится избежать разрыва пленки и ухудшения качества готовой пароизоляции.

Главные ошибки в организации пароизоляции крыши

Вы внимательно рассмотрели предложенные в статье схемы устройства пароизоляции? Здесь самое главное – не наделать досадных ошибок!

Например, хуже всего, когда пароизоляционные и паропроницаемые гидроизоляционные пленки путают. Вы будете удивлены, насколько часто это происходит. Например, паропроницаемую мембрану устанавливают поверх утеплителя, но со стороны жилого помещения, а пароизоляционную мембрану – с другой стороны. В итоге пар из жилого помещения легко проникает в утеплитель, а выйти больше из него не может.

Также ошибочно ставить паробарьер сразу с двух сторон утеплителя. Так делают новички в надежде, что теперь утеплитель точно защищен от пара. А на самом деле случайно попавший пар, тот самый небольшой процент, который все-таки пропускает любая пленка или мембрана, обязательно окажется в утеплителе, и остается там надолго. Вот почему гидроизоляционную пленку со стороны кровли на утеплитель кладут всегда с провисанием, чтобы обеспечить тот самый небольшую вентиляционный зазор, который сможет выводить пар из теплоизоляции.

Как видите, ничего сложного, подойдите к вопросу пароизоляции крыши ответственно – и у вас все получится!

Какая гидропароизоляция кровли будет оптимальным вариантом? Кому не хочется жить в одинаково комфортных условиях в летнюю жару и в зимнюю стужу. Очевидно, что справиться с холодом и сэкономить при этом на отоплении сможет помочь грамотное утепление. Да вот беда, такой отличный утеплитель, как минеральная вата теряет свои качества при намокании.

Защитить минераловатные теплоизоляционные материалы от влаги сможет гидропароизоляция кровли. Конечно, и сам кровельный материал достаточно хорошо препятствует прямому попаданию осадков внутрь на утеплитель, чего не скажешь об образовавшемся под кровлей конденсате. В этом случае понадобится качественная гидропароизоляция, которая защитит утеплитель от водяного пара, поднимающийся вверх из жилых помещений.

Перед устройством новой кровли нужно правильно выбрать гидро- и парозащитные пленки, чтобы не столкнуться в будущем с различными неприятными сюрпризами, скажем, с разводами на поверхности потолка мансарды при полном отсутствии дефектов кровельного покрытия. Вот почему прежде всего следует прояснить, что такое гидроизоляция и пароизоляция, какие функции выполняют эти изоляционные материалы.

• . Главное назначение гидроизоляционной пленки – защита подкровельного пространства от проникновения влаги извне. Гидроизоляция кровли обязательна для случаев, когда предполагаемый слой теплоизоляции выполнен из минераловатного утеплителя. Утепление теплого чердака считается необходимой операцией, так как кровля способна задержать только атмосферные осадки: дождевые капли и снег, в то время как пары воды, подымающиеся после тумана либо теплого летнего дождика удержать не может.

При отсутствии гидроизоляции кровли изнутри пар прямиком попадет в теплоизоляционный слой, «закупоривая» в нем воздушные поры, а это резко понизит свойства утеплителя. Этот процесс особенно активно проходит зимой, когда водяные пары, осевшие в порах теплоизоляции, быстро кристаллизуются. Вот почему для слоя теплоизоляции необходима защита от поступающей извне влаги. Как раз в этом функционально поможет пленочный гидроизолирующий материал.

• . , предохраняет утеплитель от проникновения теплых паров, поступающих с потолка. А они как издержки жизнедеятельности человека, в обилии присутствуют в жилых помещениях независимо от того, есть ли там вентиляция или нет, и от того насколько она эффективна. Это и отличает пароизоляцию от гидроизоляционного материала. Изолирующие от пара пленки укладывают обычно перед слоем утеплителя.

На заметку

Основное отличие гидро пароизоляции кровли в способе функционирования современных гидроизоляционых мембран: они пропускают пар только наружу из теплоизоляционного слоя, не допуская проникновения воды извне.

Пары воды диффундируют всегда в сторону холодного воздуха. Барьер, который первым встретит пар на своем пути к слою утеплителя будет именно пароизоляция. Конечно, сложно рассчитывать, что никакая часть пара тем не менее не просочится через пароизоляцию в утеплитель. Однако, благодаря паропроницаемости гидроизоляции, пар беспрепятственно выйдет из него, после чего уйдет наружу, подхваченный потоками вентиляции.

Структура и устройство гидропароизоляции

Внешние отличия этих изоляционных пленок связаны со структурой обоих материалов. Остановимся на каждом из них в отдельности.

Пароизоляционные пленки

Обе стороны пароизоляции полностью водонепроницаемы, чего не скажешь о гидроизоляции. Пленка практически не пропускает частички пара и воду ни внутрь утеплителя, ни в помещения. Самым дешевым вариантом материала этого типа можно считать обычный полиэтилен. Только вот использовать полиэтилен в кровельном «пироге» не рекомендуется. Это связано с тем, что под крышей, особенно в летнюю жару, пленка сильно нагревается и начинает вытягиваться, а может и вовсе повредиться. А так как крыша должна служить ни один год, ни два, то оптимальным вариантом станет многослойный материал, имеющий армирующий каркас из полимеров, который не допустит вытягивания пленки.

Кровля мансардного типа пленкой, имеющей фольгированную сторону. Цена гидропароизоляция кровли в данном случае выше, и обойдется она дороже, нежели применение пароизоляционного материала. Зато при этом не только создается надежная паронепроницаемая преграда, но она способствует также удержанию тепла. Фольгированная сторона, которая по инструкции при укладке нужно обращать внутрь помещения, отражает инфракрасное излучение, а с ним, как известно, уходит из жилых помещений львиная доля тепла.

Согласно инструкции по применению гидропароизоляции такая пароизоляция позволяет решить сразу несколько задач, в частности:

• сводят теплопотери через крышу к минимуму;
• позволяют добиться ощутимой экономии на отоплении.

При покупке следует убедиться, что выбранный материал точно пароизоляция – об этом должна быть соответствующая отметка на упаковке.

Гидроизоляционные пленки

По незнанию многие предполагают, что раз пароизоляция водонепроницаема, то ею можно заменить гидроизоляцию и даже, что работать она будет лучше. Это заблуждение, которое чревато непредсказуемыми последствиями, обернется дополнительными затратами, так как каждая из этих пленок служит конкретной цели.

Гидроизоляционный слой главным образом служит для:

• защиты теплоизоляции от проникновения влаги извне;
• выведения паров, которые могли случайно попасть в утепляющий слой.

Выше уже было отмечено, что нет абсолютно паронепроницаемых пленок: хоть и в незначительном количестве пар через пароизоляцию все же попадает в утеплитель. Следовательно, его необходимо вывести наружу. Для этого подойдут гидроизолирующие пленки и мембраны.

Они имеют много полезных качеств:

• устойчивы к воздействию ультрафиолета;
• противостоят температурным перепадам;
• для них характерны высокие прочностные свойства.

И все же самым важным свойством гидроизоляционной мембраны считается его пористая структура. Поры, напоминающие по форме воронку, способствуют беспрепятственному выводу остатков пара из теплоизоляции. Поры своей широкой частью при правильной укладке должны быть направлены в сторону утеплителя, а узкой – наружу. Таким образом, через широкую уходит пар, а узкая не дает влаге извне проникнуть в поры, так как молекула воды по объему больше, нежели у молекул пара.

Укладывая гидроизоляционную мембрану, чрезвычайно важно правильно определиться со стороной укладки к утеплителю.

Различают диффузионные и супердиффузионные . Структурно они отличаются по количеству пор.

• Пленки диффузионные имеют намного меньше пор. Отсюда вывод, что уровень паровыведения у них существенно ниже. Укладывать диффузионный материал непосредственно на слой утеплителя нельзя – понадобиться вентилируемый зазор как между покрытием кровли и гидроизоляцией, так и пленкой и слоем утеплителя. Иначе при контакте пор пленки диффузионного типа с теплоизоляцией «воронки» гидроизоляции закупорятся минватой и потеряют свои функциональные характеристики.
• Супердиффузионные мембраны намного лучше выводят пар, нежели диффузионные, и необходимости в создании вентиляционного зазора, разделяющего гидроизоляционный слой и утеплитель, нет. Что же касается вентзазора между покрытием кровли и мембраной, то его организация обязательна, поскольку он способствует выведению пара в атмосферу вместе с потоком воздуха.

При устройстве кровель из металлочерепицы и других кровельных материалов, на тыльной стороне которых скапливается конденсат, применяют антиконденсатные пленки. В этом случае гидроизоляционная пленка не «выпускает» пар из теплоизоляционного слоя. Вместо этого она аккумулирует пар, благодаря огромному количеству мельчайших ворсинок, которые расположены с тыльной стороны изоляции. Оттуда влага с потоком вентилируемого воздуха уходит по вентзазору.

Как выбрать гидро- и пароизоляцию

В основе выбора гидропароизоляции лежат их характеристики. В качестве примера рассмотрим модификации популярной сегодня парогидроизоляции Изоспан, точнее, А, В, С, D и FB.

• ИЗОСПАН «А» – паропроницаемый материал, с помощью которого организуется защита от ветра и влаги утепляемых извне поверхности вентилируемого фасада и стен, кровель.

На заметку

Гидроизоляционные материалы этого типа укладывают водоотталкивающей (она гладкая) стороной наружу. Шершавая сторона, пропускающая пар из теплоизоляции, должна смотреть внутрь. Обратите внимание на имеющуюся на пленке надпись – при укладке она должна быть сверху.

• ИЗОСПАН «В» совмещает в себе паро- и гидроизолирующие свойства. Используют его для парогидроизоляции кровель. Укладывают материал изнутри. Пленку применяют в процессе утепления перекрытий, а также поверхности стен. Укладку выполняют со стороны теплоизоляционного слоя, обращенного внутрь сооружения.
• ИЗОСПАН «С» – наиболее плотный гидроизолирующий материал, который отличается самой большой плотностью.
• ИЗОСПАН «D» – универсальный, прочный паропроницаемый материал, который предназначен для гидроизоляции. Его можно укладывать с любой стороны теплоизоляции: внутренней или внешней.
• ИЗОСПАН «FB» – гидропароизоляция специального назначения, предназначена для применения в сооружениях повышенной влажности типа бассейнов, саун или бань.
