Заключительным этапом любого строительства является установка крыши, а в случае строительства крыши частного дома важно определиться не только с необходимыми для работы материалами, но и конструкцией, и формой кровли.

Наиболее рациональным на сегодняшний день являются проекты мансардных крыш, за счет которых можно существенно сэкономить и оборудовать дополнительное помещение.

В данном случае появляется возможность не только приведения чердака в более привлекательный вид, но и использования его для увеличения жилплощади. По каким же критериям можно понять, что перед вами мансардный этаж?

Во-первых, он располагается на последнем этаже. Во-вторых, для создания его фасада как частично, так и полностью задействуется ломанная или наклонная крыша.

Если учитывать строительные требования, то уровень пересечения кровли с фасадом не должен превышать 1,5 метров от пола мансарды.

Если проект мансардной крыши не предусматривает такового, то помещение нельзя будет назвать мансардой – оно так и останется хорошо оборудованным, но все же чердаком.

Архитекторы отмечают, что мансардные крыши придаются любому дому особой презентабельности, а также способствуют увеличению его практичных функций.

Если при планировке мансардного этажа сложно разместить внутренние помещения в условный треугольник, то выбирают более подходящий угол мансардной крыши, например, с изломанными скатами, как показано на фото.

Главным преимуществом мансардных построек является возможность использования уже имеющегося фундамента, то есть даже при капитальном строительстве площадь земельного участка останется неизменной.

Одним словом, данная кровля является экономичным вариантом обустройства дополнительной жилплощади, используемым в современном строительстве.

Какие крыши могут быть использованы для мансардных построек

В зависимости от выбираемого типа крыши получится мансарда той или иной формы, как правило, это треугольные, ломанные, асимметричные, расположенные по всему дому или в конкретной его части.

Разновидности мансардных крыш:

1. Самым простым вариантом считается обустройство односкатной кровли.

   Такая крыша выглядит как наклонная плоскость, закрепляемая к разновысотным несущим стенам. Подобные варианты мансардных крыш встречаются очень редко из-за значительного уменьшения внутреннего пространства.

2. Большой популярностью среди застройщиков пользуются щипцовые или двухскатные крыши, состоящие из двух скатов, закрепленных в противоположных направлениях. Для такой кровли характерно удобство и быстрота монтажа, а также высокая прочность конструкции.
3. На мансардах небольших домов или дач (см.: «Мансарда на даче, достоинства и недостатки») хорошо смотрятся ломаные крыши, которые являются подвидом двускатной кровли (прочтите: «Какие бывают виды крыш с мансардой»).
4. Более сложной по конструкции считается вальмовая и полувальмовая крыша (относятся к четырехскатным крышам).

   Отмечается, что такие проекты домов с мансардной крышей направлены на максимальное использование полезной площади.

5. На округлых и многоугольных зданиях отлично будет смотреться купольная, пирамидальная или коническая кровля.

   В этом случае крыша мансардного типа возводится в несколько этапов и предполагает максимальную точность в расчетах.

Почему мансарды становятся популярными

Увеличение спроса на строительство мансардных помещений объясняется рядом причин, среди которых:

• оборудование дополнительной жилплощади без использования дополнительного участка;
• внешняя привлекательность здания;
• возможность увеличения плотности строительства;
• расширение уже эксплуатируемого дома, при этом жильцам не нужно никуда съезжать;
• короткий срок возведения;
• для монтажа помещения достаточно минимального бюджета.

Какими бывают мансардные крыши

Среди большого количества предложений следует обратить внимание на основные варианты мансардной крыши, используемые в строительстве:

• с одноуровневой мансардой отлично сочетается двускатная или ломаная крыша;
• для одноуровневой конструкции могут быть установлены выносные консоли;
• сооружение двухуровневой мансарды может выполняться с использованием опор смешанного типа(прочитайте также: «Готовые проекты бань с мансардой»).

Подбирая типы мансардных крыш важно учесть уровень предполагаемой нагрузки на конструкцию в целом.

Даже если строительством мансарды владелец коттеджа или дома будет заниматься самостоятельно, то создание проекта и расчеты предельно допустимых нагрузок возлагаются на специалистов. Что касается стиля кровельного оформления, то здесь предлагается масса вариантов, различных по внешнему виду и стоимости, однако, изначально выбор должен быть согласован с эксплуатационными и конструктивными требованиями (см.: «Мансардная кровля: особенности и этапы строительства»).

Что нужно знать при строительстве мансарды

Самостоятельно составить проект мансардной крыши частного дома и правильно выполнить монтажные работы удается далеко не каждому, поэтому лучше сразу возложить ответственность за исполнение запланированных мероприятий на профессиональных строителей (читайте также: «Возможные проекты мансардных домов»).

Прежде чем приступить к созданию проекта, следует проанализировать планировку основы здания, конструкции его кровли.

Если проектирование мансардной крыши выполняется в качестве дополнительного этажа к давно эксплуатируемому дому, то требуется проведение оценки качества его фундамента и несущей основы, а также уровня возможной нагрузки на них.

Одноэтажные дома с мансардой становятся всё более популярными.

Поскольку мансардная конструкция должна быть очень легкой, то и стройматериалы закупаются соответствующие.

Мансардная ломаная крыша, подробно на видео:

Требования, предъявляемые к мансардным крышам

Все проекты мансардных крыш частных домов составляются с учетом перечисленных ниже требований:

• Кровельные материалы должны иметь минимальный вес.

  Отлично подходит для этого металлочерепица, металлические листы и прочее.

• Для внутренних и наружных облицовочных работ, а также возведения перегородок используются легкие профили или гипсокартон.
• Из-за большой площади поверхности, соприкасающейся с внешней средой, уровень теплопотерь мансарды гораздо больше, чем в нижних этажах, поэтому теплоизоляции кровли должны быть уделено особое внимание. Строители, как правило, рекомендуют минеральную вату или любой современный облегченный утеплитель.

  Дополнительно укладывается пароизоляция и гидроизоляция (читайте также: «Мансарда в частном доме — этапы надстройки»).

Возможности использования мансардного этажа

Следует отметить, что проекты крыши с мансардой могут создаваться для любого жилого помещения, включая спальню, кабинет, детскую игровую комнату, тренажерный или спортивный зал для личного использования владельцев дома. А при застеклении конструкции на мансарде можно создать собственный огород или зеленый уголок (прочтите статью: «Крыши домов с мансардой: формы и разновидность»).

Сегодня наличие чердака в стране является не только нормальной деятельностью, но и показателем материального благосостояния владельца.

расположение дополнительный этаж это зависит от личных предпочтений — кто-то займет все свободное место, и одного будет достаточно, чтобы сделать только его часть. Но в дополнение к тяжелой части воображения, вам нужно знать, как построить чердак, принимая во внимание все нюансы конкретной комнаты. Точное планирование и правильный выбор строительных материалов — обеспечение удовлетворительного результата и удобного размещения жилья.

MANSARD DESIGN

При строительстве чердачного пространства в деревянном доме необходимо учитывать:

1. Площадь поверхности зависит от угла крыши.

   Чем больше наклон, тем больше площадь поверхности.

2. Форма крыши. Оптимальным вариантом является скользкая крыша, которая помогает рационализировать пространство.
3. Характеристики дизайна будущих пространств и структуры всего здания.

   Особое внимание следует уделить вспомогательным элементам.

4. Загрузите его на крыше. Там, где это необходимо, установлены стропила, которые увеличивают прочность конструкции.
5. Расположение элементов системы связи в соответствии с требованиями пожарной безопасности.
6. Необходимость установки окон.

   Расстояние от земли до середины окна составляет не более 200 см. Оптимальное освещение достигается, если размер окна составляет одну десятую от площади пола.

Для максимального правильного расчета несущих элементов конструкция чердака должна выполняться на этапе подготовки нового здания. Макет здания включает в себя балки, подставки, стойки, стропила и армирование стен. В этом случае максимальная высота надстройки должна составлять 2,2 м, а ее ширина составляет не менее 3 м.

Кроме того, вы должны тщательно рассмотреть, где будут лестницы и окна.

ПРОИЗВОДСТВО ДРЕВЕСНЫХ МАШИН

Оптимальным решением для выбора материалов для дополнительной напольной рамы является дерево. В дополнение к эстетическому облику деревянные стены имеют низкую проводимость, что способствует поддержанию тепла в помещении. Экологически безопасная рама «дышит», поглощает продукты разложения кислорода и других химических соединений.

С четким соответствием поэтапного руководства по строительству деревянного лофта собственными руками он может быть довольно быстрым. Главное — определить потребление строительных материалов и четко спланировать желаемый дизайн.

Обновление чердака

После удаления стен до желаемой высоты и создания пола вы можете продолжить модернизацию дополнительного пола.

Вначале строится чердачная стена, если она была включена в макет. В этом случае используется материал, подобный тому, из которого изготовлены стеновые стены. Деревянная стена покрыта связкой, в соответствии с которой для защиты от негативного воздействия внешней среды используется другой слой лайнера.

Стены с половиной позволяют устанавливать стол, высота которого выше человеческого роста, обеспечивает свободное перемещение по всей комнате. Выбор зависит от цели чердака, строительства самого здания и других деталей макета.

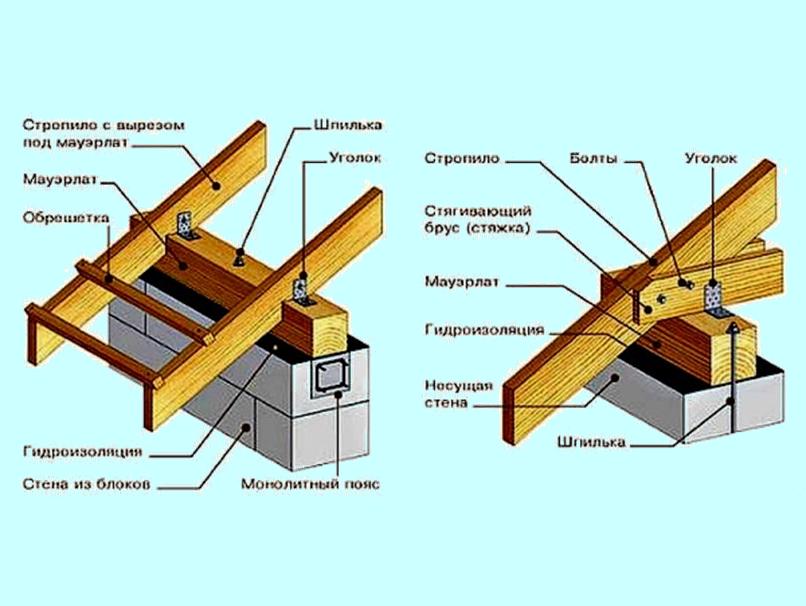

Закрепление стен и установка Mauerlat

Если высота чердачной стены больше 0,7 м, чтобы избежать появления трещин, необходимо увеличить прочность конструкции.

Для этой цели выполняется армирование или склеивание стен, к которым прикреплен Мауэрлат. Связующие являются арматурными стержнями, перехваченными специальными клипами. Он укрепляет весь объем стен, толщина которого определяет расстояние между арматурой.

Внимание: без сварки — соединение выполняется только с помощью зажимов!

Для изготовления заготовки под пучком мы используем U-образные блоки, в которых будет уложен скелет.

Кроме того, волосы на расстоянии 1,2 см устанавливаются на расстоянии 1 м для последующей установки Mauerlate. Затем раму опрыскивают бетоном после полной закалки, которая может быть продолжена при строительстве желобов из окон.

Мауэрлат падает на армаду и крепко привязан к стене.

Если вы хотите сделать это, вам понадобятся бары размером 1,5 см. Если у вас нет нужной длины, вы можете подключить несколько коротких ссылок, используя якорь.

До установки Mauerlets влажность армадий была обеспечена заблаговременно рубероид . Стержни представляют собой просверленные отверстия, которые расположены так, что анкеры могут легко проникать в канавки.

Чердак своими руками — дополнительная площадь вашего дома

Затем винты должны быть прочно завинчены, а сформированная конструкция должна быть оставлена ​​на несколько дней, после чего их необходимо завинтить.

МАНСАРДНАЯ ИЗОЛЯЦИЯ

Независимо от цели нижней части чердака, пространство должно быть изолировано, что связано со значительной потерей тепла через крышу. Кроме того, из-за теплоизоляции снижается риск гниения деревянных апгрейдов и пресс-форм.

В качестве нагревателя используется минеральная вата или полистирол.

Использование любого материала имеет свои преимущества и недостатки.

Как показывает практика, оптимальная конструкция материала для внутренней теплоизоляции базальтовой ваты.

Изоляция потолка изнутри

Перед укладкой теплоизоляции на потолке необходимо удалить все мелкие трещины, после чего вы можете продолжить гидроизоляцию.

Для этого на рельсы крепится гидроизоляционная пленка для защиты поверхности от проникновения влаги.

Если вы хотите, вы можете поместить коробку и как можно ближе между ней и стропила базальтовые плиты . В зависимости от толщины теплоизоляционного материала они укладываются в один или несколько слоев.

Во избежание проникновения влагоизоляцию рекомендуется установить пароизоляцию, подходящую для пергамента или полиэтиленовой фольги. Прикрепите паровой барьер к стропилам со стойками или полимерными клеями.

Он выполняет изоляцию потолков гипсокартона, балок или фанеры.

Отопление полов и полов

Чтобы изолировать пол на чердаке, вы должны сначала наложить слой парового ограждения, а затем нагреть пространство между балками и обрезать деревянными досками.

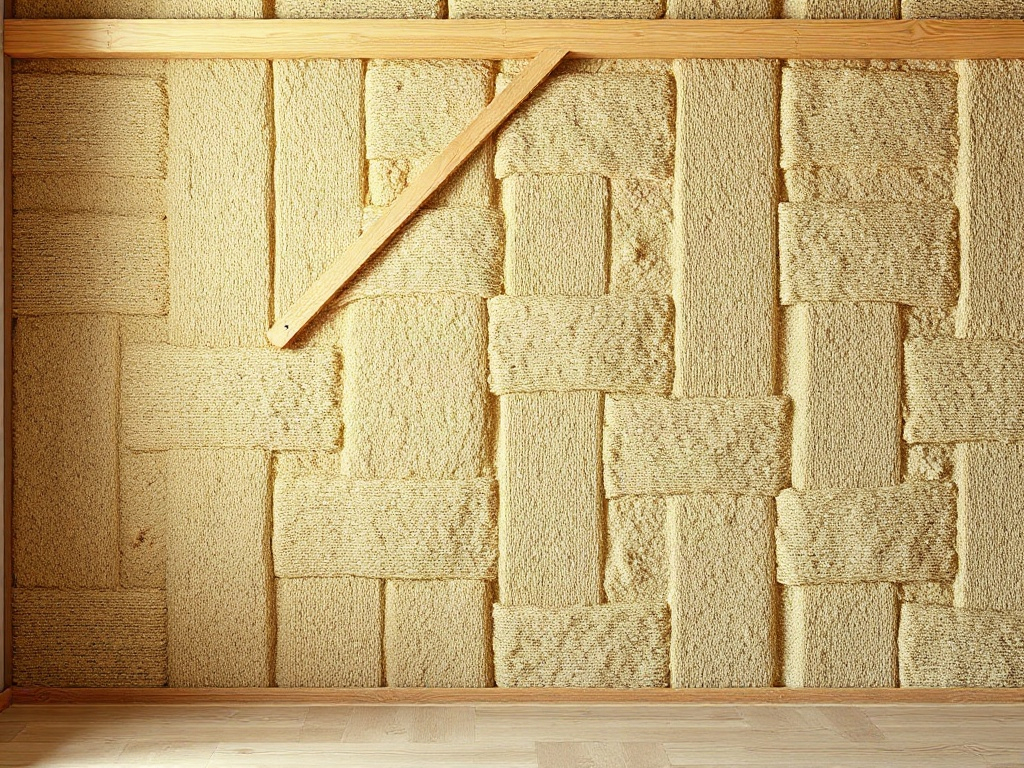

Стены комнаты на чердаке должны быть изолированы только в том случае, если они не сформированы на склонах крыши. Перед изоляцией стены необходимо выровнять поверхность и удалить все шнурки.

Процедура укладки теплоизоляционного материала такая же, как и на потолке, обязательство — это наличие только контейнера.

ВЕНТИЛЯЦИЯ MANSARD

Подходящее вентиляционное устройство — обязательным условием для надежного нагрева чердака.

Воздушная циркуляция необходима для предотвращения сжигания деревянных ножниц и коррозии армированных элементов.

Неудачная организация вентиляции также приводит к смачиванию изоляции и ухудшению теплоотдачи. Во избежание неблагоприятных воздействий на крышах необходимо установить вентиляционную щель.

И изнутри пирога с крышей вы должны оставить свободное движение воздуха.

Отверстия для его выхода выполнены в области хребта крыши, и в случае отсутствия целесообразно установить специальный специальный элемент вентиляции на пандусах.

ИНТЕРЬЕРНЫЕ СТРУКТУРЫ МАНСАРДА

Завершение чердака зависит от личных пожеланий владельца и цели его расположения.

Элементы мансардного декора ничем не отличаются от дизайна любой другой комнаты.

Здесь используются потолочные потолки, настенная облицовка, бамбуковая ткань или гипсокартон. Вы можете создать очень удобную среду, обойдя или покрасив стены одним или несколькими тонами. Важными факторами при выборе дизайна являются размер и конфигурация чердака, освещение, расположение окон и дверей и доступность материалов.

Характеристики строительства чердаков
Шаг за шагом — этапы производства
Как построить чердак своими руками
Заключительная фаза строительства мансардной крыши

Наличие вспомогательной крыши может значительно увеличить полезную площадь частной собственности на квартиры. Чтобы сэкономить деньги, многие владельцы рассматривают возможность строительства чердака своими руками.

По мнению экспертов, это вполне возможно, если вы изучаете соответствующую информацию.

Характеристики строительства чердаков

Один из лучших вариантов — сломать чердак.

Он просторный и, после надлежащей утонченности, станет полноценным жилым пространством. Когда такая крыша установлена ​​без точного расчета, она не может этого сделать.

Следует отметить, что при проектировании чердака с кровельным покрытием следует учитывать рекомендации СНиП.

Необходимо учитывать несколько оттенков этой части:

1. Если здание построено на поле, где мягкий климат преобладает с частыми ветреной погодой и снегом очень редко, крыша может быть наклонена под небольшим углом.
2. В случае, если в районе проживания встречаются снегопады и сильные ливни, плоская крыша должна быть расслабленной.
3. Абсолютно необходимо оборудовать высококачественную акустическую, гидро- и теплоизоляцию, так как чердак должен быть такой же гостиной, как и другие комнаты в доме.
4. Лучший кровельный материал при строительстве крыши мансардного типа считается сланцем или плиткой.

   Некоторые владельцы неправильно монтируют металлические крышки, но с наступлением холодной погоды у них возникают проблемы с теплосберегающей чердачной комнатой. Строительные материалы следует выбирать с огнеупорными и влагостойкими свойствами, так как крыша всегда состоит из элементов из дерева. Для их лучшего сохранения такие поверхности обрабатываются противогрибковыми средствами.

5. Если вы строите внешнюю лестницу своими руками при строительстве крыши, вы можете сохранить полезную площадь в доме.

   Более комфортно для жителей будет внутренняя лестница, но это займет много квадратных метров. Существует еще один вариант — расположение потолочной лестницы, которая практически не покрывает пространство. Что касается конструкции винта, то его комфорт вызывает сомнение.

Шаг за шагом — этапы производства

Когда чердак поднимается своими руками, этапы производства будут:

1. В гидроизоляции установлены деревянные лучи с размером 10×10 см.

   Как сделать чердак

   В этом случае лучшим гидроизоляционным материалом является рубероид или только в рулонах, что делает его удобным даже при отсутствии соответствующих навыков. Если потолок в доме деревянный, то нет необходимости размещать дополнительные лучи под основными лучами.

2. Ниже приведена установка стоек на подшипниках с одинаковым размером поперечного сечения.

   Эти полки служат своего рода ограждением для чердачных стен. Они должны устанавливаться на расстоянии не более двух метров. Для обеспечения качественной работы на этом этапе будут выполнены ручные рисунки крыши мансарды.

   Если у вас нет необходимых знаний, вы можете связаться с экспертами.

3. Каждая из стендов должна быть полностью точной и использовать наконечники и зажимы для их крепления. Точность установки должна быть проверена в соответствии с уровнем и, при необходимости, поместить эти элементы в определенное место. После установки стойки они выровнены с обеих сторон. С внутренней стороны используются листы простой фанеры или сухие стены, а панели изготавливаются снаружи.

   Важно установить обогреватель между стойками.

4. Кроме того, установлен верхний луч с таким же поперечным сечением. Он может каким-то образом укрепить его. При строительстве мансардной крыши главное, чтобы лучи были прочно и прочно установлены.
5. На этом этапе установка Mauerlat, которая является опорой задней ноги, расположена в нижней части конструкции.

   Благодаря этому элементу рампа крыши закреплена на стенах. Для Мауэрлата вам нужна палка или тарелка, которая имеет часть 40×40 сантиметров. Поместите гидроизоляцию под ним, чтобы предотвратить гниение.

6. Если Мауэрлатт будет хорошо расположен, он защитит крышу дома от воздействия ветра, зимой от снега и других грузов.

   Для тщательной фиксации используйте проволоку с поперечным сечением 5 миллиметров, предпочтительно отожженную, которая предназначена для склеивания. Если вы хотите, чтобы власть стояла, провод строится непосредственно в них.

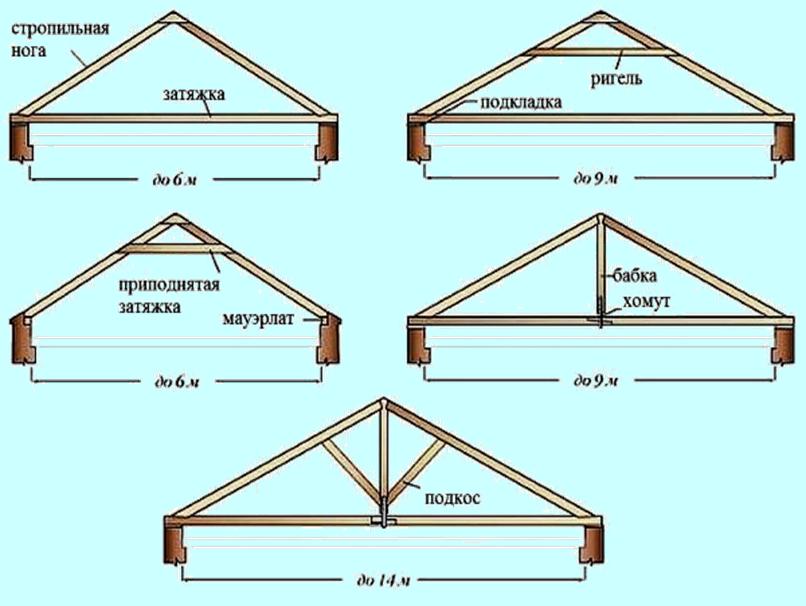

7. На следующем этапе, в соответствии с технологией установки чердачных крыш частных домов, необходимо установить рафтинговые лапы. Во-первых, отметка на каркасе Мауэрлат и плот отмечена в местах сплава. Обычно шаг установки составляет 100-120 сантиметров.

   Ножницы изготовлены из полностью плоских пластин с поперечным сечением 4-5 дюймов и шириной 15 сантиметров.

8. Рафтинг ног должен опираться на обязательный элемент здания — на гребне вала. Это не обязательно, если длина стропила не превышает 8 метров.

   Затем их обрабатывают нормальным растяжением.

9. Установка филе выполняется так же, как и с стропилами. Для упрощения работы он начинается с двух экстремальных элементов.

   Потяните шнур между ними и укажите на него, когда вы установите следующий наполнитель. После установки они прикрепляются к плите пола, что служит препятствием для ветра и осадков.

10. Перед созданием мансардной крыши вы должны определить расположение окон при рисовании чертежей.

    Отверстие окна должно быть не менее 12-13% поверхности боковых стенок. Там, где вы устанавливаете окна, необходимо укреплять плоты. Для этого поместите полосы, которые станут верхней и нижней частью окна, в котором рамка смонтирована и прикреплена.

Как построить чердак своими руками

Затем убедитесь, что все предыдущие работы выполнены правильно.

С помощью уровня необходимо проверить все размеры плиток и лучей с запонки крыш, которые составляют свои собственные руки. Также необходимо обеспечить жесткость и надежность крепления элементов конструкции, чтобы убедиться, что изоляция повсюду. Может потребоваться решить небольшие недостатки.

Вы можете связаться с опытным строителем, чтобы оценить качество работы на чердаке в доме, так как крыша должна быть прочной, надежной и долговечной.

Если все, как хорошо настроить чердак, а конструкция ничего не угрожает, вы можете перейти к следующим этапам строительства:

1. Когда скелет крыши готов, рельсы ящиков дополнительно прикрепляются к стропилам.

   Шаг их установки зависит от кровельного материала, выбранного для покрытия крыши.

2. После установки рейки на него накладывается гибербарьер. Наиболее часто используемые обычные полиэтиленовые пленки для этой цели. Это стоит дешево и в то же время защищает качество мансарды перед проникновением влаги. Закрепите его с помощью строительных зажимов. Пленка должна покрывать снизу вверх.
3. Теплоизоляционный материал устанавливается поверх слоя пленки.

   Одна из лучших изоляций — минеральная вата. Этот материал легкий, безопасный для здоровья, отлично сохраняет тепло. Кроме того, minvat не позволяет распространять грызунов в доме.

4. В том месте, где расположена крыша, установка выполняется аналогично установке из полиэтиленовой фольги.

   Материал крыши укладывается таким же образом, что он нагружает элементы друг к другу. Должно быть обеспечено, чтобы в местах, где крыша повреждена, верхние части крыш крыши выступают над дном.

   Этот момент очень важен, потому что неправильная установка завершается тем фактом, что даже при небольшом дожде крыша мансарды начнет течь и что деревянная конструкция постепенно станет бесполезной.

5. Установите коньки так, чтобы после завершения строительства атмосферных осадков он не мог попасть под крышу.

Заключительная фаза строительства мансардной крыши

Когда основная часть чердака будет завершена, продолжайте установку дверей и окон, которые являются частью крыши такой конструкции.

Торт крыши в этом случае многослойный, поэтому внутри чердака гарантируется шум, тепло и гидроизоляция.

Если решение по лестнице не принято, лучше выбрать внешний вариант, который будет проще и дешевле. Со временем вы можете сделать лестницу в комнате, потеряв часть комнаты в доме.

Следует обратить внимание на обратные работы, если на чердаке есть гостиная.

Однако для тех, кто когда-либо ремонтировал дома в своих домах, такая работа не составит труда.

Даже если вы решите пригласить команду опытных строителей, информация о том, как построить крышу, не будет излишней.

Это позволит контролировать работу по строительству мансарды на крыше.

Время чтения ≈ 3 минут

Если заглянуть в историю, то мансарда впервые начала использоваться еще во Франции. В ней проживали бедные люди, но сегодня все поменялось, и иметь дополнительную комнату для проживания или комфортного отдыха стало модно и престижно. В этой статье мы рассмотрим пошаговую инструкцию, в которой расскажем, как построить мансарду своими руками. Кроме этого, вы сможете посмотреть фото и видео строения мансарды своими руками.

Перед началом, каких-нибудь работ стоит понимать, что дополнительное жилое помещение будет располагаться на месте чердака, а это значит, что конструкцию крыши необходимо будет изменить полностью.

Материалы для строительства мансарды

Итак, для строительства мансарды своими руками потребует такие материалы:

• Рейки.
• Деревянные бруски.
• Доски.
• Металлические уголки.
• Крепежные элементы.
• Металлические скобы.
• Минеральная вата.
• Гидроизоляция.
• Оконные конструкции.
• Минеральная вата.
• Лестница.

Кроме всех этих материалов, необходимо приготовить набор строительных инструментов таких как шуруповерт, дрель, ножовка, степлер, стамеска, уровень.

Пошаговая инструкция по строительству мансарды своими руками

1. Проект будущей мансарды

Главным элементом в этой работе является крыша, которая отличается своим нетрадиционным строением. Очень часто в крыше устанавливаются оконные проемы. Отличия их в том, что они располагаются под углом. Крыша мансарды своими руками часто включает в себя изменения профиля, делая его ломаным.

2. Форма крыши

Наперед представьте, какой формы должна быть будущая крыша и углы наклона плоскостей.

Крыша мансарды может быть:

• Ломаная двускатная.
• Стандартная двускатная.
• Односкатная (встречается редко).

Приступайте к чертежу. Он должен быть сделан в разных проекциях. Обязательно укажите размеры и укажите взаимное расположение всех элементов.

3. Строительство каркаса будущей мансарды

Специалисты считают, что этот этап строительства считается самым трудоемким. Самостоятельно эту работу выполнить не получится, она требует привлечения напарника. По периметру верхней части дома необходимо уложить мауэрлат. Далее прикрепите две крайние стойки со стропами к мауэрлату (горизонтальные бруски, связанные между собой) с помощью металлических уголков. После этого установите продольную перемычку по верхней части стоек.

4. Арочная конструкция

Натяните шнур. Между получившимися поставьте внутренние элементы каркаса. Учитывайте тот факт, что их размер должен соответствовать боковым аркам. Между всеми стоиками должен быть одинаковый шаг. Элементы арочной конструкции стоит крепить с помощью металлических скоб и уголков. При выставлении наклонных элементов крыши выдерживайте расчетный угол наклона ската и центровку. После этого с наружной стороны получившейся крыши с помощью молотка и гвоздей прибейте обрешетку из реек или досок. Не забудьте оставить в ней проемы для будущих окон.

5. Гидро- и теплоизоляция

Гидро и теплоизоляция является важным этапом в строительстве мансарды своими руками. Лучшим вариантом защиты мансарды от влаги является пленка мембранного типа.

Укладывается она поверх обрешетки. Для утепления отличным материалом является минеральная вата. Крепится вата с внутренней стороны стропильной системы. Важно, чтобы укладка была проведена без щелей.

Использовать чердачное помещение более рационально можно, если там обустроить жилые комнаты, которые носят название мансарда.

Мансардный этаж может занимать всю площадь дома или только его часть (или гаража). Иногда мансардный этаж служит заменой второму этажу.

Что такое мансардный этаж?

Если просто - жилая комната(ы) на чердаке (т.е. помещение чердачного типа)

Согласно строительной терминологии - мансарда (или этаж мансардный) - это жилое помещение, расположенное на последнем этаже дома, имеющего мансардную крышу (т.е. фасад мансарды частично или полностью ограничен поверхностями крыши).

Отличие мансарды от второго этажа - сравнительные характеристики

Если попытаться сравнить что лучше, мансарда или второй этаж, то получится примерно следующая картина.

Параметр	Мансарда	Второй этаж
Стоимость	Ниже. Величина экономии зависит от вида мансарды	Выше
Длительность работ	Ниже по сравнению со строительством этажа	Высокая
Высота вертикальных стен	До 1,5 м.п.	Свыше 1,5 м.п.
Ниже	Выше
Объем воздуха	Ниже за счет скошенных стен	Выше
Площадь	Полезная площадь меньше за счет «глухих» зон в месте примыкания кровли к стене	Выше
Планировка помещения	Планировка мансардного этажа осуществляется с учетом наличия глухих зон	Свободная
Площадь участка	Не изменяется	Не изменяется
Освещенность	Лучше, за счет наклонных окон света проникает больше	Зависит от количества и места расположения окон. Кроме того, глубокий откос окна задерживает 2/3 солнечного света
Площадь остекления	На 25% меньше, нежели при использовании вертикальных окон	Минимум 1:8 к площади поверхностей стен (зависит от месторасположения)
Окна	Наклонные мансардные	Вертикальные
Температурный режим		При правильном выполнении всех этапов работ практически одинаковый
Потери тепла	Выше	Ниже
Потребность в теплоизоляционном материале	Ниже	Выше. Перекрытие над этажом нужно утеплять
Эстетичность строения	Дом с мансардным этажом смотрится более элегантно и необычно	Типовая конструкция

Однако стоит отметить, что есть случаи, когда нельзя строить мансардный этаж. Например:

• несущие стены и фундамент могут не выдержать дополнительной нагрузки;

• стены построены из пористых материалов, которые могут разрушиться.

• малые габариты дома. При обязательной высоте в 2,3 м. (по санитарным нормам, СНиП ограничивается 1,5 м) трудно обустроить полноценное жилое помещение при незначительной площади поверхности. Если ширина дома менее 5 м.п. возводить мансарду нет смысла. Полученная площадь будет незначительна, а затраты на нее велики.

Считается ли мансарда вторым этажом?

Согласно нормам градостроительства, надстройка мансарды не влияет на этажность здания. Т.е., частный дом, в котором устроен второй этаж мансардный считается (является) одноэтажным домом.

Документация, регламентирующая расчет и строительство второго этажа мансардного типа.

Надстройка мансардного этажа регулируется положениями следующих нормативных документов:

1. СНиП 2.08.01-89 «Жилые здания»;
2. СНиП II-3-79 «Строительная теплотехника» (нормирует обустройство ограждающих конструкций, в т.ч. кровли);
3. СНиП 23-05-95 «Естественное и искусственное освещение»;
4. СНиП 21-01-97 «Пожарная безопасность зданий и сооружений»;
5. СНиП 2.01.07-85 «Нагрузки и воздействия»;
6. санитарно-гигиенические нормы.

Виды и типы мансардных этажей - габариты и размеры мансарды

Высота мансардного этажа определяет его тип (вид):

• полноценный этаж. Вертикальная стена выше 1,5 м.;
• мансарда. Высота меньшей из стен находится в пределах от 0,8 до 1,5 м.;
• полумансарда. Высота стены менее 0,8 м.

В зависимости от потребности жильцов можно обустроить комнаты на мансардных этажах различного функционального назначения.

Но, чаще всего там располагаются спальни и комнаты отдыха.

Если выдержано требование по высоте здания в 2,3 м., то согласно стандартам, прописанным в СНиП, площадь мансардного этажа не может быть меньше 16 м.кв. При этом спальня должна быть не менее 7 м.кв.

Если же высота стен мансардного этажа превышает значение в 2,3 м., то допускается строительство спальни меньшей площади. Обоснованием уменьшения площади служит большая общая кубатура (объем) комнаты.

Вооружившись этой теорией можно начинать строить мансардный этаж своими руками. Постройка дело не хлопотное, если есть подробная пошаговая инструкция.

Строительство мансардного этажа (мансарды)

Прежде чем приступить к строительству нужно создать проект мансардного этажа. Проект можно сделать самостоятельно или обратиться к профессионалам.

Отметим, что строительство мансарды своими руками вполне по силам каждому. А вот учет всех определяющих факторов и расчет нагрузок осуществить без специальных знаний довольно трудно.

Для начала выясним, что влияет на проект мансарды.

Выбрать внешний вид мансардной крыши довольно сложно, т.к. на это влияет ряд факторов:

• визуальный эффект. Прежде всего, в расчет берутся субъективные ощущения. Окончательный выбор может пасть на другую модель, но стартовая отметка находится здесь;

• жилая площадь. Стропильная система двухскатной крыши «крадет» площадь и создает «глухие» зоны, а вот вальмовая крыша позволяет использовать почти все пространство мансардной надстройки;

• финансовые возможности. Односкатная крыша - наиболее дешевый вариант;

• кровельный материал. Некоторые виды кровельного материала могут применяться в том случае, если выдержан определенный угол уклона крыши. Например, для черепицы угол должен составлять не менее 25о, а для профнастила ПК-100 (высота волны 100 мм.) достаточно 3-4 о;

• общая архитектура здания;

• ветровая и снеговая нагрузка. Снег должен сползать с кровли;

• состояние несущих стен и фундамента. О состоянии несущих стен можно судить после визуального осмотра. Наличие трещин говорит о проблеме. Использование пористого материала при строительстве дома снижает способность стены выдержать нагрузку, создаваемую мансардой. Судить о фундаменте сложно. Но зная его вид и то, какие материалы и технология использовались при его строительстве можно рассчитать, какую нагрузку он способен выдержать;

• устройство внутренних коммуникаций и простота подключения к ним;

• выбор окон. Установка специальных мансардных окон (наклонные окна - сдвижные, поворотные, раздвижные) осуществляется непосредственно в стропильную часть. Они более дорогие, но позволяют обеспечить лучшую вентиляцию. Чтобы установить вертикальные окна нужно строить стены или фронтоны. Площадь поверхности светопропускающих конструкций должна составлять не менее 12,5%;

• выбор материала для строительства. Наиболее дешевым и популярным вариантом выполнения работ является применение дерева. Технология каркасного строительства достаточно проста. Ошибочно считать, что возводить деревянный мансардный этаж недопустимо. Согласно СНиП 21-01-97 использование деревянных конструкций при строительстве мансардного этажа допускается при должной обработке древесины и высоте здания до 75 м.

• сложность расчетов. При строительстве односкатной кровли нагрузки на несущие стены распределяются неравномерно. Игнорирование этого факта приведет к оседанию стен и разрушению фундамента.

Основные формы крыш представлены на рисунке.

Нюанс. Чем меньше угол в месте примыкания крыши к стене, тем больше полезной площади получится.

Некоторые проекты домов с мансардным этажом представлены на фото.

Перед началом работы у вас на руках должны быть рисунок, эскиз, схема или чертеж со всеми размерами.

Представленные ниже чертежи домов с мансардой дадут представление о том, что нужно наносить на схемы.

Расчет площади мансардного этажа

Возможность использовать чердак под жилую площадь рассчитывается по формуле

АхВ + 0,7хС

А - суммарная площадь помещений, высота которых превышает 2,5 м;

В - суммарная площадь помещений, высота которых находится в пределах от 1,1 до 2,5 м.;

С - суммарная площадь помещений, высота которых находится в пределах от 0,8 м до 1,1 м.

0,7 - поправочный коэффициент. Говорит о том, что теоретически эта площадь может быть использована, но с существенными ограничениями.

Уменьшить количество неиспользуемых квадратных метров можно, если поднять стены на высоту более метра. Достигается это посредством строительства аттиковых стен. Аттиковые стены мансардного этажа - это надстройка над несущими стенами.

Материал подготовлен для сайта www.сайт

Устройство мансардного этажа (мансарды)

Далее переходим непосредственно к строительным работам или к реконструкции (переделка чердачного помещения в мансардный этаж). Для тех, кто хочет переделать чердак в мансарду нужно выполнить демонтаж старого покрытия.

Затем устанавливается стропильная система, для которой понадобятся:

1. бревно (диаметр не менее 180 мм) или брус (лучшее клееный, размерами 80х80 или 100х100);
2. доска (40х1500) для обрешетки;
3. метизы, обожженная проволока, анкера или арматура. Для того, чтобы выполнить надежное крепление всех элементов;
4. балки перекрытия. По ним будет настилаться чистовой пол;
5. готовая лестница на мансардный этаж. Она может располагаться снаружи мансарды или внутри. Наружное размещение создает неудобства при пользовании ею в холодное время года и в дождь. Внутреннее крадет полезную площадь нижнего этажа. Компромиссом может служить винтовая лестница. Даже в самое маленькое помещение устанавливается компактная складная или выдвижная лестница.
6. кровельный материал;
7. защитные пленки;
8. теплоизоляционный материал;
9. материал для отделки стен и потолка.

Стропильная система мансардного этажа - технология устройства

Устройство стропильной системы начинается с монтажа мауэрлата, затем собираются и устанавливаются стропильные ноги. Собирать их проще на земле. Установка начинается с двух противоположных ног. Затем между ними натягивается веревка. Она регулирует точность установки.

После установки каркаса стропильной системы ноги скрепляются между собой. Т.е., набивается обрешетка. Шаг обрешетки зависит от вида кровельного материала.

Процесс строительства мансардного этажа - видео

Каркас готов. Правильно выполненный кровельный пирог имеет вид, представленный на рисунке.

Окна на мансардном этаже

Мансардные окна устанавливаются между стропилами. Чтобы крепление было более надежным, в месте установки окна (вверху и внизу на стропильной системе) устанавливаются горизонтальные перемычки из бруса.

Утепление мансардного этажа

Необходимо позаботиться об энергосбережении. Отсутствие воздушной прослойки, создаваемой чердаком, увеличивает теплопотери через крышу мансарды.

Мансарда - это жилое пространство под самой крышей. Оно позволяет существенно увеличить квадратуру площади строения без пристроек. Мансарду необязательно планировать в частном доме заранее, ее можно построить на старом здании с обычной крышей при уже существующей стропильной системе.

Бюджет таких работ выйдет сравнительно небольшим - ведь несущие элементы уже присутствуют, возможно, доработка потребуется лишь для утепления и приведения мансарды в жилое состояние. Мансарда своими руками - вполне реальный проект, который можно реализовать без привлечения квалифицированной рабочей силы, но с помощником.

Реконструкция крыши под мансарду без замены стропил

Прежде, чем приступать к строительству

Строительство мансарды своими руками на построенном здании начинают с внимательной оценки ситуации. Прежде всего следует убедиться в том, что старое строение успешно вынесет дополнительную нагрузку.

Дело касается и материала стеновых конструкций. Обычно и в фундамент, и в несущие стены закладывается достаточный запас прочности, который позволит обойтись без дополнительного укрепления. Однако, если сомневаетесь, лучше распределить возросшую нагрузку на дополнительные колонны, распорки, либо усилить балки перекрытия между нижним этажом и мансардным.

К кровле мансардной крыши предъявляются свои специфические требования. В случае несоответствия им существующих элементов придется избавиться от них и смонтировать новые, которые будут рассчитаны на новые нагрузки.

Популярная мансарда с ломаной формой крыши

Мансардная крыша своими руками может быть построена по разным проектам. Форма подкровельного пространства зависит от того, как будет сформирована крыша, в частности, ее несущие элементы - стропила и балки. Наиболее удачная форма кровли требует воплощения двускатной схемы крыши с ломаной линией кровли. То есть угол расхождения скатов от точки конька на середине прогона сменяется более крутым, и свесы кровли опускаются на мауэрлат второго этажа очень круто.

Хотя односкатная кровля имеет преимущества в виде более простой конструкции стропильной системы, проект такого типа не нашел частого применения при устройстве мансард из-за целого ряда несоответствий задачам помещения. С ней не получится обеспечить высокий потолок, или ширина помещения будет минимальной. К тому же вес снежного покрова в данном случае значителен и требует увеличить сечение несущих балок, что приведет к удорожанию строительства мансардной крыши.

По этой причине многие предпочитают строить ломаную двускатную крышу, считая ее наиболее приемлемым вариантом для домов с мансардным помещением. Преимущество этой схемы мансардной крыши в том, что полезный объем пространства под крышей будет наибольшим, что приближает правильно спроектированную мансарду к полноценной комнате.

Дом с полумансардной кровлей

Компромиссом можно считать вариант полумансардной крыши, когда часть стен мансардного этажа является продолжением коробки здания. При этом двускатная форма полумансардной кровли диктует наклонные боковые части потолка помещения.

Особенности стропильной системы мансардной крыши

Ломаная схема мансардной кровли хороша тем, что позволяет устроить свесы длиннее и расположить их под более крутым углом. Проект такого типа придает своеобразный вид всему дому. При этом, помимо эстетического фактора, низко опущенные свесы хорошо защищают стык между стеной и крышей от осадков. С другой стороны, парусность крыши при сильном ветре увеличивается, поэтому при разработке конструкции мансарды находят среднее решение, удовлетворяющее всем параметрам.

Крутой свес ломаной кровли

Определяем углы наклона

Принимая решение, как сделать мансарду, необходимо определиться с величиной углов наклона скатов. Для этого следует разобраться с двумя базовыми факторами: погодными условиями с преобладающими направлениями ветров в регионе, где осуществляют стройку, а также материалами, из которых состоят лаги перекрытия, балки стропил и стены. Если зимой выпадает много снега, который лежит подолгу и не тает, то крышу делают более крутой.

Благодаря этому снег не скапливается толстым слоем и не увеличивает нагрузку на стропила. Принимая в расчет все климатические факторы и то, что в качестве стропил повсеместно используются доска стандартных сечений, либо брус, угол верхней части крыши делают 30 градусов по отношению к горизонту, а нижней части - 60. Указанные параметры демонстрирует нижеследующий чертеж.

Такое решение обеспечивает прочную конструкцию, которая при минимальном расходе древесины обеспечивает максимальную высоту потолков в подкровельном пространстве. По строительным нормам она должна быть не менее 2 м. Все, что ниже, считается чердаком, а не мансардой, и для комфортного проживания не подходит. Наоборот, по возможности потолок приподнимают до отметки в 2,2 - 2,3 метра, так как рослым людям будет неудобно находиться в низком помещении.

Также следует помнить, что, чем круче скаты, тем выше конек. Это увеличивает парусность крыши, то есть сопротивление ветру.

Если в регионе ветры дуют постоянно, с большой скоростью или сильными порывами, крыша подвергается риску срыва, чего нельзя допускать. По этой причине выбор проекта мансардной крыши с указанными углами - оптимальный вариант.

Выбираем вид стропильной системы

В качестве материала для стропил при строительстве мансардного этажа своими руками в подавляющем большинстве случаев используют сосну, в силу ее дешевизны, приемлемого веса и легкости в обработке. Толщина балок выбирается обычно 40 - 50 мм, ширина - 200 - 250 мм. Чем мощнее стропила, тем больше разрешается делать шаг между ними, и наоборот. Определение точных параметров производится согласно СНиП 2.08.01-89 и ТКП 45-5.05-146-2009.

Для устройства стропильной системы мансардной ломаной крыши применяют две схемы: наслонную и висячую. В висячей системе коньковая балка не опирается на стойки по центру, а жесткость конструкции обеспечивается затяжками, которые образуют со стропилами треугольник. Для длинных стропил такая система не подойдет из-за большой длины балок. В наслонной схеме по центру перекрытия возводятся несущие балки, на которые опирается коньковый прогон. Благодаря промежуточной опоре, крыша может выдержать большие нагрузки, но внутри мансарды будут опоры, либо цельная перегородка.

Вариант размеров каркаса с висячими стропилами

Ломаная двускатная крыша устроена чуть сложнее, чем прямая. Дело в том, что в первой нет жесткой треугольной конструкции. По этой причине висячие стропила можно делать лишь в том случае, если ширина затяжки не более 4,5 м. Этот параметр соответствует ширине мансардной комнаты. Однако даже в случае меньшего параметра потребуется установка вертикальных стоек, соединяющих точку излома кровли с лагами пола.

Стропильная система с подкосами

Для дополнительной прочности, если кровельное покрытие многослойное и тяжелое, делают схватки - горизонтальные раскосы между нижними наклонными лагами и вертикальными стойками. Иногда в конструкцию стропильной системы включают бабку - стойку между коньковым прогоном и затяжкой. Ее установка имеет смысл только в случае тяжелого конька и широкой крыши, во всех остальных случаях жесткости верхнего треугольника достаточно.

Пример простой стропильной системы

Основы расчета ломаной крыши дома

Для кровли дома, ширина которого не превышает 6 м, можно сделать приблизительный, прикидочный расчет для того, чтобы представить ориентировочное количество материала для строительства и денег, которые нужно будет на это затратить. В небольших домах, где нагрузка на стропила невелика, можно ориентироваться на изложенный выше опыт обустройства стропильной системы с учетом характеристик сопутствующих материалов, например, утеплителя и внешнего кровельного покрытия.

Один из основных параметров - шаг установки стропильных балок. Если в качестве теплоизоляции планируется использовать минераловатный утеплитель, то этот размер стоит подбирать, исходя из формата материала. Маты минеральной ваты имеют ширину 60 см, и они не требуют крепежа в момент установки, если вставляются плотно и держатся за счет силы упругости. Соответственно, шаг стропил стоит выбрать 57 - 58 см.

Ширина стропильной ноги должна позволять свободно уложить утеплитель с небольшим провисанием. Если мы говорим об Урале, Сибири, северных регионах, то базальтовый утеплитель укладывают в шахматном порядке двумя слоями по 100 мм каждый. Значит, балка должна быть не менее 230 мм толщиной.

В интернете встречаются утверждения о том, что утеплитель должен «проветриваться», поэтому ширина стропильной ноги должна быть выбрана с запасом. На самом деле, сам утеплитель может и не проветриваться, так как не боится влаги, но в то же время он несколько теряет свои теплоизоляционные свойства при увлажнении. Проветривание, которое в реальности нужно скорее древесине каркаса, обеспечивают, набивая на стропила обрешетку и контробрешетку, если ширины балок для этого недостаточно.

Брус для стоек и балок должен подбираться с толщиной не менее 80 мм по меньшей стороне. Допускается использование бруса 80*80, 80*100, 100*100. Последний вариант актуален для тяжелых кровель большой площади.

Точный подсчет всех элементов стропильной системы лучше доверить проектной организации, если Вы не имеете опыта в строительных расчетах.

При этом допущенная ошибка может дать знать о себе не только на этапе закупки материалов и возведения кровли, но и потом, когда потребуется дорогостоящий ремонт.

Схема монтажа мансардной крыши своими руками

Перед монтажом стропильной системы для мансарды своими руками, в первую очередь, сооружают мауэрлат - пояс из бруса, опоясывающий здание по периметру. Именно на нем крепятся нижние свесы стропильных ног. Мауэрлат абсолютно одинаков как для ломаной, так и для прямой двускатной крыши. В зависимости от материала стен, он имеет особенности в монтаже.

В домах, возведенных из бруса или бревен, отдельная мауэрлатная балка не требуется - ее роль успешно берет на себя верхний венец. В нем зарезаются проушины с нужным шагом, и крепятся концы стропильных ног на уголки или шпильки.

Крепление мауэрлата и стропильных ног

В домах из ячеистых бетонов перед укладкой деревянного бруса по периметру требуется армопояс. Без него мягкий пористый материал стен может со временем продавиться, а крепление вырвет из раскрошившегося газо- или пенобетона. Делают его из бетона по опалубке, армируют двумя-четырьмя прутьями, лучше всего из стекловолокна, чтобы конструкция была легче.

Кирпичные и шлакоблочные стены армопояса не требуют. В этом случае перфоратором в торце стены готовятся отверстия, и мауэрлатный брус притягивается анкерами. К нему крепят стропила с помощью уголков, а также больших шурупов -«глухарей» с шестигранными шляпками под ключ или головку. Затягивать их удобнее гайковертом.

Сборка фрагментов крыши на земле

Есть несколько способов сборки каркаса мансардной крыши. Один из них - это сборка всех элементов на земле, поднятие их на крышу, укрепление временными распорками, а затем сквозной «чистовой» монтаж, который обеспечивает конструкции жесткость. Рассмотрим выполнение работ пошагово:

• Первым делом собираются фронтоны. Они представляют собой верхние и нижние детали стропил, которые на линии излома скрепляются со стойками и затяжками. Все нижние концы досок и брусьев опираются на основание. В середине фронтонов обычно предусматривают мансардные окна.
• Подготовленные сборочные узлы поднимают и крепят с одного и другого краев постройки. Основания фиксируют с помощью анкеров в стене, плюс добавляют временные распорки для удерживания конструкции.
• Последовательно собирают «ребра» стропил и ставят в пропилы мауэрлата с предусмотренным шагом.
• После того, как все элементы собраны, их сшивают продольными перемычками: коньковым брусом - вершины треугольников, соединительными балками - в местах стыка стоек и затяжек. Так конструкция приобретает необходимую жесткость.

Последовательный монтаж на месте

Во втором случае все части стропильной системы постепенно собираются на своих местах на крыше. В финале выходит готовая конструкция. Такой вариант легче в том случае, когда отдельные фрагменты весят много и не могут быть подняты без специальной техники. В этом случае пошаговая инструкция сборки такова:

• Начинают с установки стоек на лаги пола второго этажа. Шаг такой же, как и у стропил. Верхние концы соединяются затяжкой - горизонтальным брусом. На этом этапе должна получиться прямоугольная коробка из ребер стоек и затяжек.
• После этого монтируют нижние части балок. Они должны образовать со стойками и основанием треугольник - жесткую конструкцию.
• За ними можно устанавливать верхние отрезки стропил. Для нужной жесткости они фиксируются укосами к затяжкам. Для широких крыш могут быть предусмотрены дополнительные ригеля. Также, если пролет затяжки слишком длинный, ставят балку, скрепляющую коньковый брус с затяжкой - это предотвратит ее провисание.

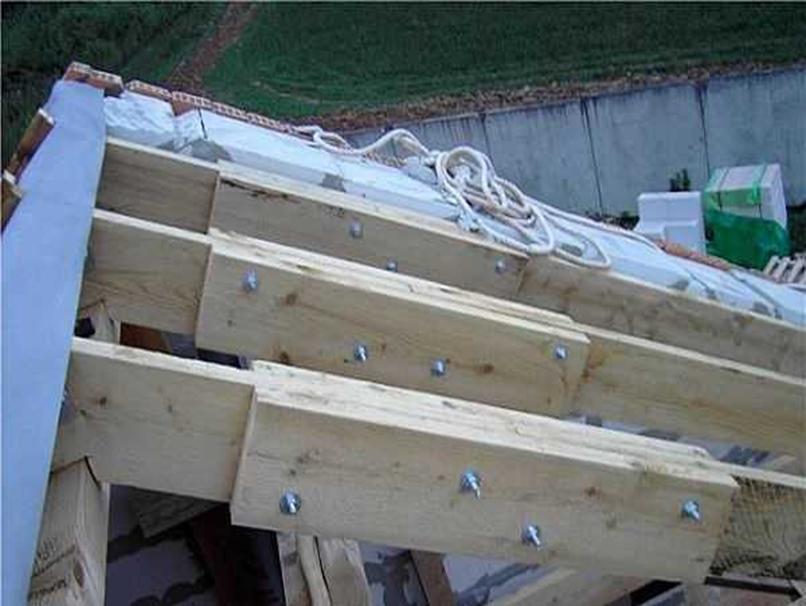

Для ломаной крыши не характерна проблема с нехваткой стандартной длины пиломатериалов - 6 м. Напомним, что стропило состоит из двух частей. Если же все-таки такое неудобство возникло, балки можно нарастить, поставив с обеих сторон латки той же толщины, что и балка, и стянув места стыков болтами и гайками через сквозные отверстия.

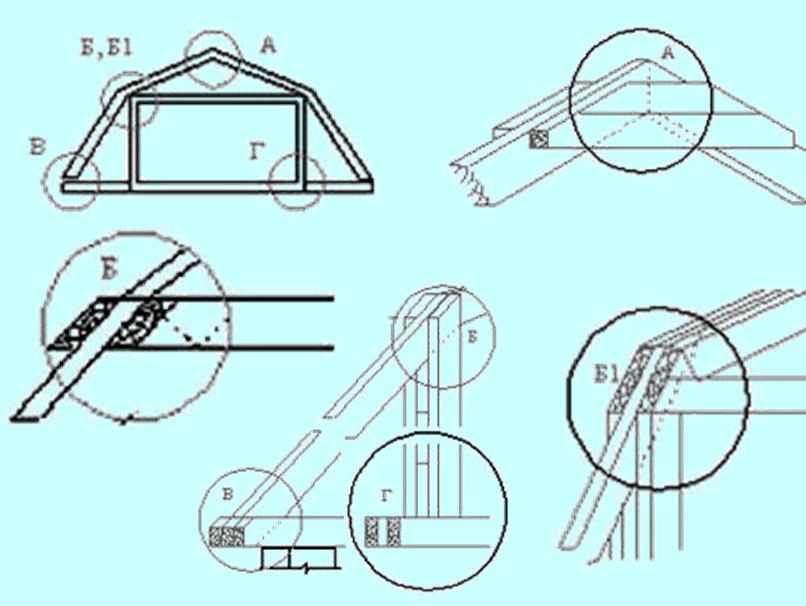

Чертежи важных узлов

Самые ответственные места, исполнение которых может потребовать схематичной визуализации, - это соединения нескольких плоскостей, а также места, на которые приходится большая нагрузка. На фото показаны чертежи таких соединений

Для скрепления деревянных балок и стоек используют разный крепеж. В порядке прочности и предпочтения можно расположить их в порядке убывания: болты с гайками и шайбами - шурупы и «глухари» - гвозди. Гвозди плохи тем, что через годы при усыхании и деформации древесины они склонны вылезать из отверстий. Полностью конструкция не развалится, но появится нежелательный люфт.

К мауэрлату стропила крепятся посредством мощных стальных уголков. Для удобства на нижнюю часть стропильной ноги набивают упорную планку, которая препятствует соскальзыванию окончания доски и позволяет тщательно затянуть весь крепеж.

Варианты окон мансардного этажа

Мансарда, будучи жилым помещением, должна быть хорошо освещена. СНиПы рекомендуют 10 %-ную площадь остекления от площади пола в комнате.

Самый простой способ впустить под крышу свет - предусмотреть окна во фронтонах. Если Вы предусмотрели несущие стойки, то поставить такое окно не составит никакого труда. Не потребуется ни специальная гидроизоляция, ни усиление конструкции мансардной кровли. Если окно будет только с одной стороны, эта сторона должна быть западной или южной, так в нее попадет больше света в течение дня.

Следующим популярным и привлекательным решением являются наклонные окна. Они не требуют изменения конструкции кровли. Также их преимущество - в большом количестве света, которое они обеспечивают. Однако при монтаже наклонных окон нужна хорошая гидроизоляция рамы. В регионах со снежной зимой рекомендуют ставить усиленные окна, так как при наличии толстого слоя снега им придется испытывать дополнительную нагрузку.

Наклонные окна изнутри

Чем круче угол ската кровли, тем меньшей высоты можно делать окно. На пологих участках высота, напротив, должна быть больше. Обычно наклонные окна не делают шире межстропильного шага, так как это вызвало бы необходимость серьезного усиления соседних стропильных ног, на которые бы перераспределился вес крыши. Целесообразнее сделать два узких окна - света через них будет проникать столько, сколько нужно, а на конструкционные элементы влияния не будет.

Окна дормер и наклонные

Иногда в мансарде делают окна дормер, для которых устраивают специальный выступ. Плюс состоит в вертикальном расположении рамы и возможности стоять перед окном в полный рост. Минус - необходимость изменения конфигурации кровли. На сплошной поверхности появляются сразу две ендовы - места встречи двух плоскостей, где возникает наибольшая опасность протекания.

Окно, подобное дормеру, но только навыворот, то есть утопленное внутрь мансарды, делают в том случае, если хотят обеспечить выход на балкон. Иных преимуществ у такого решения нет, так как света в помещения в этом случае попадает меньше, чем через стандартные наклонные окна.

Монтаж обрешетки и кровли

Следующим этапом строительства мансарды своими руками будет монтаж финишного кровельного покрытия. Первым делом на лаги перекрытия набивают гидроизоляционную мембрану. Она не должна пропускать воду к утеплителю, но через нее должен выходить пар. Поверх гидроизоляции вдоль лаг набиваются рейки. Затем поперек лаг крепится несущая обрешетка. Это может быть доска произвольной ширины и толщиной 15 - 20 мм. Благодаря наличию этих разнонаправленных слоев и обеспечивается вентиляция обратной стороны кровельного покрытия.

Данная схема подходит для жестких кровельных материалов: шифера, металлочерепицы, фальцевой кровли, профнастила. Для гибкой кровли нужна сплошная твердая подложка. Для этого используют плиты osb или листы фанеры, поверх делается экран, а сверху наплавляются элементы мягкой кровли.

Пошаговая инструкция по утеплению мансарды

Чаще всего при устройстве мансардной крыши частного дома предполагается ее утепление. При этом гидроизоляционную мембрану удобнее прибивать снаружи крыши. Однако, если Вы не сделали этого, то всегда можно смонтировать ее изнутри. Для этого рулоны мембраны раскатываются вдоль крыши и пристреливаются к лагам строительным степлером. При этом нужно оставить прогибы для утеплителя. Стыки проклеиваются специальной двусторонней лентой.

Проект мансардной крыши своими руками. Чертежи, по которым вы построите над вашим жилищем мансарду, которая даст возможность увеличения вашей жилой площади, при этом все дело не будет затратно финансово. Двухскатная ломаная крыша относится к популярным вариантам построения из-за невысокой сложности технологии.

Строительство мансардной крыши в собственном доме — явление довольно частое, потому что данный способ построения дает возможность уменьшения себестоимости места, при этом сделать довольно любопытное жилище под кровлей. Дабы правильно устроить мансардный этаж, очень важно основательно подойти к изучению всех требований к этому этажу , а также подобрать правильный тип самой кровли вместе с ее скатом.

По нормативным документам этаж мансардный — это тот объем, находящийся под покрытием кровли, использующийся для того, чтобы размещать там подсобные либо жилые помещения. Высота же стен наружных при этом нужна не более полутора метров в целом, в ином случае это пространство считается целым жилым помещением.

Устройство мансарды своими руками предельно выгодное занятие как во время строительства, так и во время использования самого дома. В случае строительства затраты уменьшаются, потому как высота вертикальных конструкций для ограждения так же уменьшается. Это все потому что сама мансарда берет на себя функцию ограждающей конструкции, при этом она продолжает служить своей изначальной цели.

Этаж мансардный

Мансарда — помещение, находящееся под кровлей, из нее можно будет сделать отдельное жилое помещение. Во время использования затраты могут уменьшаться из-за следующих пунктов:

Изготовление мансарды: подготовка

Начинать строительство мансардной крыши нужно с подготовки схематичного проекта, на этом проекте должна отображаться мансардная крыша, точнее ее чертеж, ее полное устройство. Обычно кровля, применяемая для мансардного этажа является двускатной, которая дает возможность предусмотрения полноценных окон во фронтонах, однако есть возможность воспользоваться четырехскатной вальмовой кровлей.

Если же вы собираетесь использовать вальмы для того, чтобы осветить помещения, то есть возможность установки оконных проемов для мансарды исключительно. Подобный способ является более сложным во время монтажа элементов мансардной крыши, а также во время построения интерьеров внутри. Однако, затраты снижаются во время такой кровли из-за того, что фронтоны отсутствуют. В кирпичном строении экономия будет куда более заметной, потому как стоимость самих строительных работ по монтажу ограждений стен, а также стоимость материалов в таком доме довольно высокая сама по себе.

Устройство мансардной крыши в доме происходит с момента измерения кровли, ее форм и размеров . Уже было упоминание о подборе типа систем стропилов (вальмовая четырехскатная или двухскатная). После этого надо сделать выбор ската, прямого или ломаного. В числе недостатков ломаного ската значатся такие как увеличение стоимости, а также сложности самого процесса. Однако, применение этого способа можно легко обосновать необходимостью увеличить высоту самого помещения за счет того, что изменится угол наклона у мансардной кровли.

Во время этапа проектирования необходимо определиться с оптимальным уклоном мансардной кровли. Этот выбор будет зависеть от используемого материала для кровли, накладывающего определенные ограничения, а также от соображений эргономики.

Прежде чем приступить к строительству мансарды:

1. Очень важно произвести расчеты все несущих ее элементов на предмет прочности и изгиба.
2. Кроме того, надо выбрать состав, из которого будет изготовлен кровельный пирог.
3. Надо произвести расчеты теплотехники и выбрать материалы.

Проектирование

Перечень составляющих конструкции основных несущих элементов:

Строительство мансардной крыши дома своими руками должно происходить с подбирания сечений для всех конструкций кровельного каркаса. Материал же должен быть выбран, принимая во внимание следующие условия:

• Дерево должно быть хвойным, т.е. подойдет лиственница, сосна или ель.
• Должен быть первый или второй сорт материалов.
• Не допускается более пятнадцати процентов влажности.
• Необходимо произвести обработку всех досок, а также брусков антисептиками перед началом процесса строительства.

Процесс расчета теплотехники

Дабы тепло в доме сохранилось, необходимо произвести подбор утеплителя и его толщины. Часто для помещений с мансардой используется минеральная вата. Также можно использовать пену из пенополиуретана, эковаты, пенопласта или пенополистрола. Как только определитесь с материалом для теплоизоляции, надо подобрать ее толщину .

При выборе толщины необходимо учесть стропильную высоту. Эта стропильная высота должна быть больше (или равной) толщины теплоизоляционного слоя. В случае с минеральной ватой будет нужно обеспечение зазора вентиляции толщиной в пятьдесят миллиметров между покрытием кровли и теплоизоляционной поверхностью. В том случае, если стропильные сечения будут маленькими, для выполнения данного требования надо сделать монтирование контробрешетки.

Перед процессом строения мансарды своими руками есть возможность ручного расчета теплотехники, с помощью СП тепловая защита зданий. Однако лучше всего будет воспользоваться специальными программами.

Следует очень внимательно отнестись к проектированию мансарды дома, потому что огрехи в подсчетах вместе с неверными параметрами конструкций стропильной системы приведет к тому, что повредится сама крыша и вместе с ней и стены дома во время его эксплуатации.

Проектирование мансарды дома желательно предоставить профессионалам. Кроме того, можно использовать специализированные программы на компьютере, с их помощью выполнить расчеты стропильных систем, оптимального угла наклона мансарды, а также многих других параметров. Все эти расчеты делаются по СНиПу нагрузок и воздействия .

В процессе выбора мансардного проекта очень важно уделить свое внимание на зависимость угла мансардного наклона и параметров самого помещения. Помещение жилого дома должно быть не выше двух целых двух десятых метров. Если у мансардной крыши прямые скаты, угол наклона этих крыш будет оказывать серьезное влияние на общую ширину самого помещения.

Мансардные окна, их высота и кровельный пирог

Ломаная мансарда дает возможность сильного расширения помещения, при этом задавая нужную высоту у потолков. При этом стропильный низ находится под шестидесятиградусным углом, а угол наклона стропильного верха подобрать можно по своему желанию.

Берясь за мансардную кровлю собственноручно, очень важно предусмотреть то, какие материалы пойдут на монтаж пирога кровли, сделать это необходимо на этапе проектировки. В состав этих материалов войдут:

• Изоляция пара
• Гидроизоляция
• Кровельный материал
• Утеплитель

Утеплитель. Его выбор повлияет на такой немаловажный параметр, как стропильный шаг. Для экономии материала теплоизоляции рекомендовано класть стропильные системы так, чтобы мат либо плита очень плотно пролегали между этими системами . От того, какие именно покрытия для кровли вы выберете для себя будет зависеть тип вашей обрешетки — будет она разреженной либо сплошной, а также шаг обрешетки, если она разреженная. Что важно, так это устройство мансардной крыши на этаже, которое предполагает добавление качественного хорошего утепления, а также работающей правильно вентиляционной системы в мансардной кровле.

Необходимые инструменты и материалы

Материалы и инструменты

Дабы строительство кровли и стропильных систем было безопасным, его необходимо проводить, используя при этом чистые, экологичные и безопасные от пожара материалы. Обработка деревянных материалов происходит при помощи средств огнезащиты и биозащиты. Для того чтобы своими руками построить стропильную систему в вашем доме, вам будет нужно:

1. брус из дерева, сечение 50х100мм;
2. деревянная доска 150х50мм;
3. доска деревянная необрезная;
4. 80 гвозди, а также саморезы и иные элементы крепления;
5. отожженная проволока диаметром три или четыре миллиметра;
6. уровень;
7. отвес;
8. рулетки;
9. ножовки;
10. топоры;
11. молотки;
12. плотницкие ножи.

Если вы будете пользоваться качественными инструментами во время строительства, то это значительно ускорит и сделает проще монтаж конструкций из дерева. Можно также найти различные видео инструкции по ведению таких работ пошагово.

Этапы возведения мансарды своими руками

Собственноручное возведение мансардной крыши имеет некоторые отличия от обыкновенной скатной кровли лишь только наличием теплоизоляционных элементов. Защитные слои для утеплителя также идут в пирог. Вот порядок действий:

Дабы не наделать ошибок во время строительства, требуется подробно рассмотреть инструкции по каждому пункту, можно также найти видеоинструкции .
