О расширении полезной площади жилища мечтают все. Но далеко не всегда площадь дома позволяет оборудовать, к примеру, пристройку. Одно из лучших решений в таком случае – строительство мансардной крыши – дополнительного метража с минимальными вложениями.

Такая крыша строится довольно легко и быстро. А заручившись помощью нескольких друзей, можно сэкономить на рабочей силе.

Чтобы выстроить мансардную крышу самостоятельно, необходимо по-максимуму вооружиться знаниями в этой области. Подробнее об устройстве мансардной крыши читайте . Итак, мансардные крыши бывают:

− в 1 уровень – строение имеет выносные консоли, большую площадь и вертикальные окна. Мансарда с одноуровневой крышей выдвигается за уровень одной из сторон дома;

− в 2 уровня – проект, имеющий смешанный вид опирания. Этот тип крыш – самый сложный на всех этапах возведения, проектируется вместе с домом;
− двухскатные – надстройки для мансарды в один уровень, легкие в монтаже. Главный минус – небольшая площадь и низкие потолки;

− двухскатные ломаные – строения с 4 скатными плоскостями под разными углами. Несколько сложнее предыдущего варианта, зато среди плюсов – полноценное внутреннее помещение.

Разные проекты мансардных крыш почти не отличаются от стандартных скатных и включают следующие элементы:

• кровля – внешний вид и защита от осадков;
• обрешетка – база для кровли и материалов изоляции;
• конек – венец стропильной конструкции;
• стропила – наклонные ребра жесткости всего строения;
• мауэрлат – балки-основания для установки стропильной системы;
• диагональные скосы – связи для продольных балок и вертикальных стоек;
• внутренние балки – опоры под коньковый прогон и/или стропила для устойчивости конструкции;
• изоляция – конструкция из слоев паро-, гидро-, тепло- и звукоизоляции.

Мансардная крыша в частном доме — фото в процессе строительства

Для возведения, к примеру, шиферной крыши такого типа понадобится:

• дерево – брусья (15, 12, 10), необрезные доски, доски 40-50мм на 150мм;
• гвозди – на 80 и шиферные;
• проволока – отожженная (3-4мм) и для растяжек;
• шифер;
• утеплитель;
• гидробарьер.

Инструменты для строительства мансардной крыши, скорее всего, даже не придется покупать:

• рулетка;
• топор;
• молоток;
• строительный степлер;
• отвес;
• ножовка.

Угол наклона крыши обеспечивает сброс осадков, но забирает высоту комнаты. То есть, чем меньше угол наклона, тем больше выйдет площадь самого помещения. Частично полезная площадь мансарды уменьшается и из-за утеплителей для кровли. Читайте какие существуют и как их правильно укладывать.

Технология строительства мансардной крыши

Технология возведения мансардной крыши имеет некоторые тонкости:

− толщина стропил должна составлять больше 250 мм. Это необходимо для комфортной укладки изоляционного слоя в 20 см. Стропила можно изготовить из клееного бруса;

− для теплоизоляции лучше использовать вспененные полистирол или стекло – они сохраняют свойства даже при повышении влажности;

− между теплоизоляционным слоем и кровлей необходимо установить вентиляцию во всем правилам – с вытяжками и продухами, чтобы воздух свободно циркулировал под поверхностью строения;

Чтобы крыша получилась качественной и надежной, она должна иметь отличную вентиляцию, теплоизоляцию, качественную стропильную конструкцию из обработанной древесины.

− внутренняя сторона теплоизоляции нуждается в пароизоляционном слое по всей поверхности;

− слой гидро-, при надобности, звукоизоляции выкладывается под кровлю с внешней стороны стропил;

− древесина для всего строения должна обработаться спецсредствами от микроорганизмов и огня, по требованиям СНиП;

− если мансардная крыша устанавливается в ветреных районах, стоит уменьшить угол ее наклона;

− если дом стоит в тихом, безветренном месте, нужно увеличить угол наклона;

− такие крыши покрываются керамочерепицей или шифером. Металл, из-за своих невысоких теплоизоляционных свойств, не рекомендуется;

− для теплоизоляции необходимо использовать негорючие материалы;

− мансардная крыша предусматривает наличие лестницы.

Внешняя лестница не будет отнимать площадь дома, но в мансарду можно будет попасть только с улицы. Внутренняя – намного удобнее, но занимает место в доме. Для решения этой проблемы можно установить потолочную лестницу на шарнирном соединении или винтовую конструкцию. А как по ГОСТу подобрать на второй этаж читайте нашу инструкцию.

Поэтапное строительство мансардной крыши

Перед возведением крыши необходимо:

• Провести экспертизу здания, чтобы выявить максимум нагрузки для стен и фундамента.
• Разработать проект мансарды.
• Получить документы-разрешения:

1. от городских властей на возведение и реконструкцию;
2. заключение эксперта по поводу дома;
3. разрешение от всех собственников.

Стропила ломаной мансардной крыши — схема

После проектировки крыши и подготовительного процесса, можно приступать к строительству:

1. Укладываем и крепим мауэрлат по периметру дома – брус 100 на 100.
2. Устанавливаем каркас. Подпорками стропильного строения послужат стойки каркаса. Для его устройства берут брус с сечением, аналогичным сечению продольных балок. По краям здания ставятся вертикальные стойки и крепятся к продольным балкам с помощью уголков и саморезов. Поверх каждой стойки делаем перемычку.
3. Монтируем остальные арки. Меж двумя арками, образовавшимися на предыдущем этапе монтажа, строго горизонтально натягиваем шнур. Остальные арки устанавливаются с ориентиром на шнур и шагом для стропил. Штампованными уголками или гвоздевыми пластинами в качестве перемычек арки соединяем.
4. Переходим к стропилам. Их верхние концы обрезаем под определенным углом. На основаниях брусьев вырезаем пазы для монтажа на мауэрлат. Стропила фиксируются к базовой конструкции. Затем, по шаблону, подрезам верхние стропила и тоже устанавливаем на свои места. Также ознакомьтесь с более подробной информацией для мансарды.
5. Монтируем обрешетку досками или листами фанеры.
6. Укладываем слой паро- и теплоизоляции. Слои устанавливаются с внутренней части стропил. Обрешетку набиваем поверх утеплителя.
7. С внешней стороны стропил монтируем слой гидроизоляции.

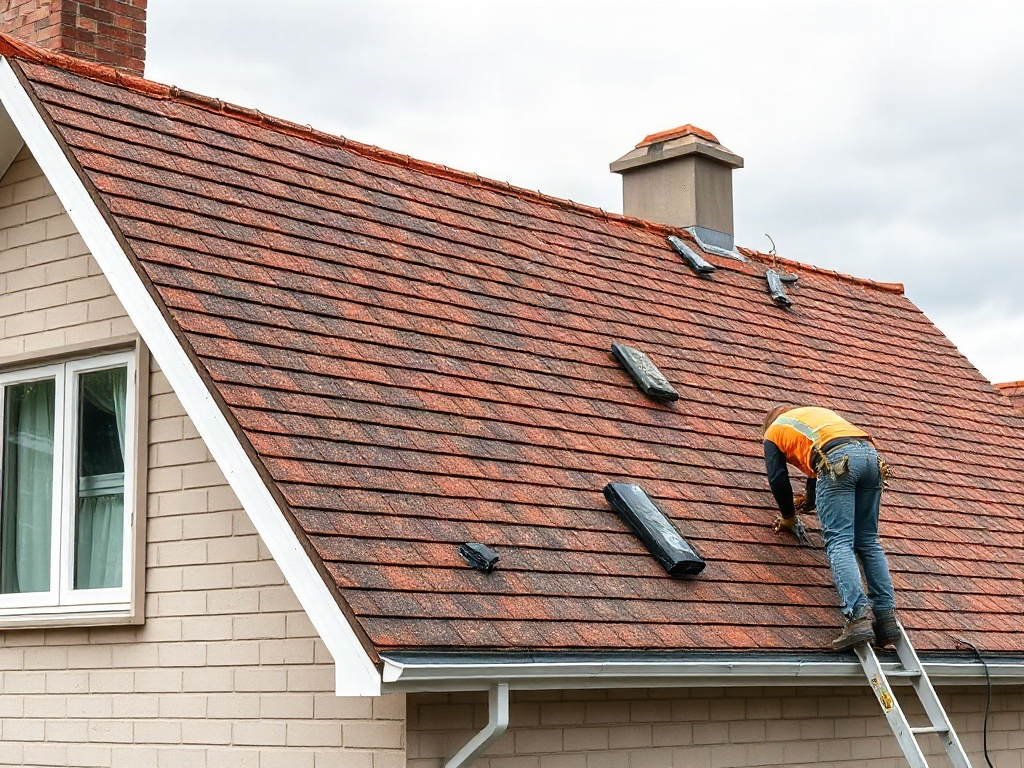

8. Последним этапом станет установка кровельного покрытия из выбранного материала. Слой кровли монтируется поверх гидроизоляции.
9. Не забываем про окошки вентиляции, а также оконные проемы. Конечно, окно можно установить только во фронтоны, но два окна вряд ли обеспечат достаточное освещение.

Во сколько обойдется строительство мансардной крыши

Рассмотрим цены на материалы для мансардной крыши, учитывая, что строительство будет выполнено самостоятельно.

Цена на утеплитель (минвату) зависит от плотности на кубометр и основы:

• на стекловолокне – 1400-2500 руб. за кубометр;
• на базальтовом волокне – 1100-2000 руб. за кубометр;
• на джутовом волокне – 10-16 руб. за погонный метр.

Кровельные материалы не сильно отличаются по цене:

• битумная черепица – около 340 руб. за квадрат;
• металлочерепица – около 250 руб. за квадрат.

Расчеты окончательной стоимости строения делаются на основе площади мансардной крыши.

Видео

О строительстве мансардной крыши своими руками на видео. О самой технологии наглядно и несколько полезных советов.

Мансардная крыша – идеальное решение для расширения площади дома. Заручившись поддержкой нескольких человек и вооружившись знаниями по возведению строения, можно в кратчайшие сроки выстроить функциональную и надежную мансардную крышу на долгие годы пользования.

Современные люди стараются максимально эффективно использовать площадь своего дома. Поэтому предложение обустроить дополнительное пространство под крышей всегда встречается с энтузиазмом. Намного проще спланировать возведение мансарды на стадии строительства дома, но можно сделать дополнительную надстройку и над старым зданием.

Как сделать мансарду на старом доме

Наличие мансарды не только увеличивает жилую площадь, но и придаёт зданию колоритный вид.

Мансарда превращает загородный дом в сказочную постройку

Старый дом можно обновить, соорудив надстройку в соответствии с существующими нормами.

Надстройка мансарды начинается с расчётов прочности старого дома

Сначала необходимо определиться: смогут ли выдержать нагрузку мансардного этажа и новой крыши существующий фундамент и стены. Если у них достаточный запас прочности, тогда можно приступить к переделке дома. В противном случае их следует укрепить.

Старые кирпичные стены порой кажутся прочными, но при дополнительной нагрузке со временем в растворе могут появиться трещины. Поэтому надо сразу рассмотреть их состояние, а при необходимости обвязать жёстким поясом. Делается это следующим образом:

• металлические столбы сечением 10х10 см нижним краем вставляются в фундамент, а верхним связываются с армопоясом первого этажа. Устанавливаются по периметру дома через каждые 2 метра;
• металлическая арматура сечением 12 мм укладывается в штрабы и обвязывает дом по стенам: от нижней части окна через каждые 2 метра вверх;
• поверх арматуры стелится металлическая сетка с размером ячейки 2х2 см, которая после завершения всех работ покрывается штукатуркой.

Укрепление фундамента производится методом обвязки арматурным поясом со всех сторон.

Если старый фундамент может не выдержать мансарду, то его необходимо обшить арматурой

Определившись с упрочнением здания, можно переходить к выбору проекта будущей надстройки. Она должна гармонично выглядеть на фоне других зданий и соответствовать стилю всего дома.

От типа мансардной крыши будет зависеть расчёт размеров внутреннего верхнего помещения и необходимых материалов для строительства

Существует несколько видов мансард:

• одноуровневая с двускатной крышей - низкие потолки с небольшой жилой площадью;

  Одноуровневая мансарда с двускатной крышей - самый простой вид надстройки для маленьких зданий

• одноуровневая с ломаной двускатной крышей - увеличенное внутреннее пространство, но серьёзные затраты средств и времени на возведение;

  Одноуровневую мансарду с ломаной двускатной крышей обычно строят на кирпичном доме

• одноуровневая с консольными выносами - сложная конструкция, позволяющая получить ещё больше площади, так как каркас мансарды выходит за пределы здания, а окна устанавливаются вертикально;

  Одноуровневая мансарда с консольнымы выносами позволяет получить много внутреннего пространства за счёт увеличения верхней конструкции

• многоуровневая со смешанным опиранием крыши - используется при строительстве нового дома, возводится только специалистами.

  Многоуровневая мансарда со смешанным опиранием крыши на старых домах обычно не устанавливается из-за сложности и больших объёмов работ

Видео: переделка половины старой крыши в мансарду - облегчённый способ

Переделка крыши под мансарду - сравнительно дешёвый способ увеличения жилой площади. В частном доме обычно ставится скатная крыша, поэтому можно сделать своими руками дополнительную просторную и светлую комнату.

Внутренняя обшивка деревом делает мансарду тёплой и светлой

А если дом достаточно большой по протяжённости, тогда мансарда может превратиться в настоящий этаж: с несколькими комнатами и даже балконом.

Большая мансарда позволяет поделить площадь на разные жилые зоны

Преимущества создания мансарды:

• возможность устройства одной или нескольких новых жилых комнат;

  Мансарду с низкими потолками под двускатной крышей удобнее всего обставить низкими лежаками

• небольшие затраты по сравнению с возведением полноценного этажа или боковой пристройки к дому;
• обновление внешнего облика здания;

  Дом со строящейся мансардой всегда привлекает взгляды прохожих и заинтересовывает в конечном результате

• возможность наблюдать красивый вид из окна мансарды.

  Через окна в мансарде проходит много солнечного света, освещая помещение весь день

Однако есть у этого решения и определённые недостатки, которые тоже надо учитывать:

• необходимость утепления и звукоизоляции потолка и новой крыши, установки нескольких стеклопакетов;
• сложность проведения дополнительного отопления и освещения в верхнюю часть старого дома - придётся объединить с домашней проводкой или использовать автономное подключение;

  Для обогрева мансарды с выходом на балкон можно использовать печку-буржуйку

• планировка части домашнего пространства под лестницу, выходящую на мансарду;

  Лестницу, ведущую на мансарду, для безопасности обязательно ограждают

• необходимость приобретения специальной мебели под наклонную крышу или покупки приземистых моделей: невысоких шкафов, диванов и столов.

  Невысокая мебель лучше всего подходит для интерьера мансарды

Наличие наклонных стен делает комнату необычной и романтичной, но при таком решении придётся более ответственно подходить к разработке дизайна. Можно изготовить мебель для наклонной надстройки самостоятельно или собрать единый комплекс из уже имеющихся разноуровневых моделей, покрасив все одним цветом.

Мебель, повторяющую наклон мансарды, можно изготовить самостоятельно

Итак, основным недостатком переделывания чердачного помещения под мансарду является необходимость вкладывания средств, но оно того стоит.

Строительство мансарды обойдётся намного дешевле, чем создание дополнительного этажа, независимо от того, какие материалы будут использоваться для возведения стен. Ведь для их создания потребуется основной материал, утеплитель и отделка, тогда как для мансардной надстройки нужен лишь кровельный утеплитель и новая стропильная система.

Надстройка делается симметричной или асимметричной формы. Внутренние стены проектируются как наклонными, так и вертикальными.

Изучив схемы одноуровневых мансард с разными типами крыши, легче определиться с выбором при планировании

Переделка чердака под мансарду не требует демонтажа всех существующих конструкций. Но необходимо убедиться в надёжности потолочного перекрытия: проверить его состояние, усилить деревянными или металлическими балками, обшить новой доской. Тогда оно сможет выдержать вес мебели и людей.

Для частого подъёма на мансарду потребуется сделать удобную лестницу, предусмотреть установку вентиляции, естественного и искусственного освещения, выполнить внутреннюю отделку - всё это позволит создать уютное и комфортное помещение.

Надстройка с наклонной крышей, оформленная в светлых тонах, визуально увеличивает пространство, а цветовые пятна добавляют яркости интерьеру

При постройке мансардного этажа должны соблюдаться следующие условия:

• стропила изготавливаются из клеенного бруса толщиной не меньше 250 мм, чтобы можно было уложить необходимое количество утеплителя;
• для утепления используется вспененный полистирол из-за небольшого веса и высоких теплоизоляционных характеристик;
• между теплоизоляцией и кровельным материалом оставляется зазор, чтобы обеспечить естественную вентиляцию;
• обязательно укладывается гидро- и звукоизоляционный слой.

Переделка крыши под мансарду своими руками

Во время строительства дома обычно не хватает средств, поэтому многие отказываются от возведения второго этажа. Или может возникнуть другая ситуация, когда вместе с участком приобретается старый одноэтажный домик малой площади. В обоих случаях есть доступный вариант увеличения места для проживания - перестройка чердачного помещения в мансарду своими руками.

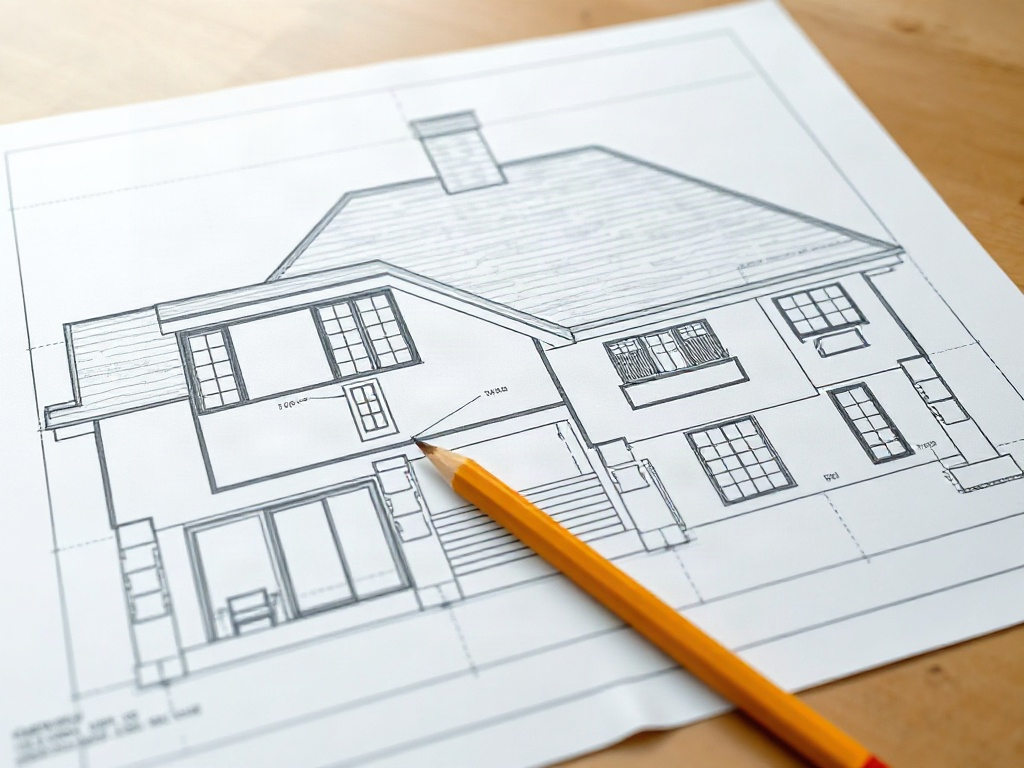

Создание проекта

Перед началом работ нужно составить план и разработать проект с точными чертежами. Правильный расчёт позволит получить уютное, прочное и надёжное помещение. Можно выполнить все расчёты самостоятельно или доверить это специалистам.

Нарисовать план и разработать эскизный проект самостоятельно можно, изучив разные варианты в интернете

Усиление стен и фундамента может понадобиться в случае полной замены стропил. Если же крышу переделывать частично, то может понадобиться укрепление только для перекрытия. Также нужно сразу решить, какие виды окон будут использоваться в мансарде: от этого будет зависеть усиление в стропильной системе.

Расположение всех окон в крыше мансарды нужно продумать заранее и внести эти данные в план-проект

Стропильная система

Стропила могут быть наслонными или висячими. Первые опираются на внутренние стены дома или дополнительные опоры, а вторые - на внешние стены.

В мансардах используются наслонные и висячие стропила

Для мансарды лучше всего подходят висячие стропила.

Мансарда с висячими стропилами смотрится красивее и выигрывает в размере внутренней площади

Мансарда обычно занимает всё пространство чердака, а её стены совмещаются с внешними.

Лучшим вариантом для создания мансарды является наслонная стропильная система

Стропильная система состоит из разных несущих брусков. Чтобы понять устройство всей конструкции и правильно её соорудить, нужно разобраться в назначении и работе отдельных её элементов.

Изображение отдельных элементов стропильной системы помогает понять устройство всей конструкции

Переоборудование помещения

При достаточной высоте чердачного помещения стропильную систему переделывать не надо. Достаточно осмотреть старые стропила, выявить возможные изъяны и устранить их.

Если стропильная система в хорошем состоянии, можно приступать к обустройству пола. Между лагами сначала укладывается утеплитель, после чего поверхность обшивается обычными досками или листами ОСП, ДСП.

Пол в мансарде утепляется и закрывается досками

Между стропилами перед укладкой утеплителя монтируются все необходимые коммуникации, в кровле прорезаются места для установки окон. проводится до утепления.

Все провода и трубы коммуникаций должны быть помещены в специальные гофры

Необходимо позаботиться о создании естественной вентиляции подкровельного пространства через продухи, чтобы внутри помещения не скапливалась влага.

Утепление кровли

Утеплять кровлю надо правильно и качественно - от этого будет зависеть микроклимат под крышей. Обычно в качестве утеплителя используется минеральная вата, пенопласт или напыляемый пенополиуретан.

Толстый слой теплоизолятора плотно укладывается и фиксируется между стропилами, чтобы нигде не осталось щелей и зазоров. По верхней части крыши - между кровлей и утеплителем - монтируется гидроизоляция, потом укладывается теплоизоляционный материал со стороны помещения. Затем изнутри утеплитель покрывается пароизоляционной плёнкой.

Для лучшей вентиляции между кровельным материалом и утеплителем оставляется небольшое расстояние: так воздух циркулирует через отверстия в карнизе и коньке. Если крыша покрывается волнистыми листами, то толщина зазора должна быть 25 мм, если же плоским материалом, то надо довести её до 50 мм.

При создании теплоизоляции мансарды надо строго соблюдать последовательность слоёв

Планируя подъём на мансарду, нужно позаботиться об удобстве и безопасности передвижения. Поэтому лестница обычно монтируется внутри дома. Сооружается она из дерева или металла: это может быть как винтовая, так и маршевая конструкция.

Лестница на мансарду может быть разного вида и конструкции, что позволяет ей вписаться в любой интерьер

В потолке первого этажа прорезается проём, который по периметру укрепляется металлической или деревянной обвязкой.

Конструкция лестницы на мансарду должна быть прочной, надёжной, безопасной и красивой

Внутренняя отделка

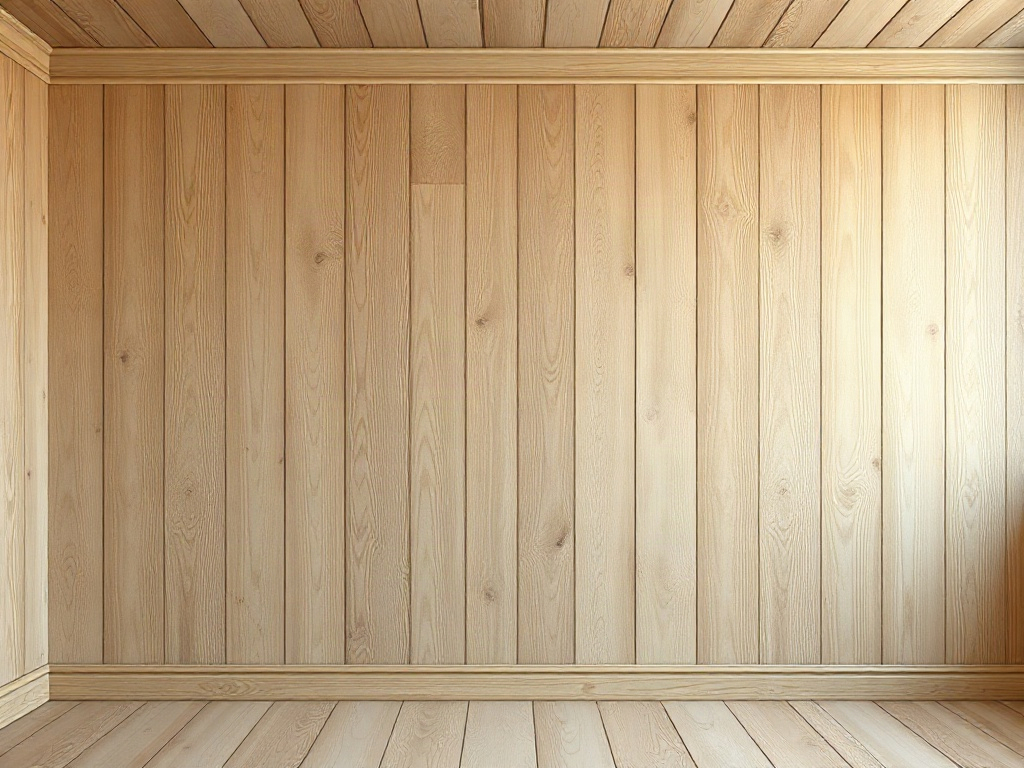

Для обшивки стен в большинстве случаев используются плиты гипсокартона, швы между ними штукатурятся. Поверх наклеиваются обои или накладывается декоративная штукатурка. Альтернативный вариант - вагонка или натуральное дерево.

Если некоторые стропила проступают сквозь стены внутрь мансарды, то их можно оформить как декоративные элементы и даже использовать в виде турника для подвешивания гамака, качелей, люстры и прочих приспособлений.

Оформление видимых частей стропил в интерьере мансарды - дело интересное и творческое

Использовать тяжёлые отделочные материалы на мансарде не рекомендуется, так как они увеличивают нагрузку на стены, перекрытие и фундамент здания.

Существует много вариантов внутренней отделки мансарды, но использовать желательно только лёгкие материалы

Для покрытия пола можно использовать ламинат или линолеум, а от плитки или керамогранита лучше отказаться.

Устройство крыши мансардного этажа

Крыша жилой надстройки должна состоять из следующих слоёв (порядок расположения - от улицы к внутреннему пространству):

Видео: для чего и как правильно укладывать слои на крыше мансарды

Расчёты мансардной крыши для дома

Определение общего веса кровли

Чтобы рассчитать общий вес кровельных материалов, надо удельный вес одного квадратного метра покрытия умножить на общую площадь мансардной крыши. Для получения веса одного квадратного метра надо сложить удельный вес всех материалов, из которых состоит кровельный пирог, и умножить его на коэффициент запаса (1,1).

Если толщина обрешётки равна 25 мм, то её удельный вес составляет 15 кг/м 2 , утеплитель толщиной 10 см имеет удельный вес 10 кг/м 2 , а кровельный материал ондулин имеет вес 3 кг/м 2 . Получается: (15+10+3)х1.1= 30,8 кг/м 2 .

По существующим нормам нагрузка на перекрытие в жилом доме не должна превышать 50 кг/м 2 .

Определение площади крыши

Чтобы рассчитать поверхность ломаной крыши, надо разбить её на простые фигуры (квадрат, прямоугольник, трапеция и т.д.) и определить их площадь, а затем всё сложить. Для определения поверхности двускатной крыши надо умножить длину на ширину, полученное значение умножить на два.

Таблица: определение площади крыши мансарды

При расчёте угла наклона учитывается климатическая зона, в которой находится дом, и то, чтобы на мансарде было удобно перемещаться в полный рост

Также необходимо провести расчёт уклона крыши. Обычно угол составляет 45–60 градусов, но при его определении надо учитывать климатическую зону, в которой находится дом, тип конструкции мансарды, снеговые, ветровые нагрузки, архитектурное оформление дома.

Чем больше угол наклона крыши, тем меньше будет нагрузка на стропильную систему, но увеличится расход материалов.

Расчёт стропильной системы

При выборе стропильной системы можно остановиться на следующих вариантах:

• висячие стропила;
• наклонный тип;
• коньковый прогон;
• комбинированная конструкция.

Если длина крыши более 4,5 м, то для усиления могут использоваться опорные прогоны и подкосы. При длине более 7 метров устанавливается коньковая балка.

Для деревянных стропил используется брус толщиной не менее 70 мм. Шаг их установки должен составлять 50 см.

На большой площади лучше крепить металлическую стропильную систему: за счёт увеличения расстояния между стропилами, отсутствия распорок и подкосов вес такой конструкции будет меньше, чем у деревянной, а прочность значительно увеличится.

Если площадь мансарды большая, то лучше устанавливать металлические стропила

Расчёт необходимого количества материалов

Для проведения расчёта нужно знать следующие параметры:

• ширину, толщину и шаг стропил;
• расстояние от края крыши до стропил;
• размер досок для обрешётки и шаг между ними;
• размер, вид кровельного материала и нахлёст между его листами;
• тип паро-, гидро- и теплоизоляционного материала.

Крыша разбивается на простые фигуры и определяется необходимое количество каждого из материалов. Для этого используются простые математические формулы.

Полученные результаты переводятся в стандартные величины: для дерева - в кубические метры, для кровельных материалов, паро-, гидро- и теплоизоляции - в квадратные метры. И можно отправляться в магазин.

Распространённые ошибки

Чаще всего при самостоятельном расчёте ошибки получаются во время определения необходимого количества утеплителя. Если климатические условия суровые, то его объём придётся увеличивать, иначе не получится создать на мансарде комфортные условия проживания. Утеплитель укладывается на напольное перекрытие дома, стены фронтона и скаты крыши. Но везде толщина утеплителя может быть разной.

Видео: расчёт мансардной крыши со схемами и нагрузкой

Мансардный этаж позволяет получить дополнительную жилую площадь и придаёт частному дому современный привлекательный внешний вид. Создать своими руками мансарду несложно, только надо правильно составить проект, выполнить расчёты и провести качественный монтаж всех материалов. И полученный результат будет долго радовать хозяев.

Мансарда позволяет существенно расширить полезную площадь дома. При этом обустройство подкровельного этажа может быть выполнено даже в уже готовом строении. При этом финансовые расходы будут сравнительно небольшими, т.к. основные необходимые конструкции уже будут присутствовать, а с выполнением всех необходимых мероприятий вы сможете справиться собственными силами.

В первую очередь вы должны удостовериться, что основание дома сможет выдержать дополнительную нагрузку от мансардного этажа. При необходимости фундамент нужно укрепить либо же попытаться передать новые нагрузки отдельному основанию. На этом этапе вам может понадобиться помощь профессионалов.

Решите вопрос конструкции мансарды. Подкровельный этаж может иметь разнообразную форму. При этом внутреннее пространство помещения задается особенностями кровельной конструкции.

Крыша мансарды должна быть сконструирована особым образом. Вам придется избавиться от старых стропил и сопутствующих материалов, заменив их новой системой, сконструированно й с учетом предстоящих нагрузок, угла наклона и прочих важных конструктивных особенностей.

Таким образом, стропильная конструкция должна быть рассчитана и сконструирована в отдельном порядке, конкретно под ваш мансардный этаж.

Наиболее оптимальным вариантом кровельной конструкции для мансардного этажа является ломаная двускатная кровля. Двускатная крыша будет оказывать на стены гораздо более существенную нагрузку по сравнению с односкатной системой. Однако более удобного варианта крыши для чердачного этажа вам не найти.

При этом ломаная кровля будет «съедать» наименьшее количество свободного пространства в мансарде по сравнению со всеми остальными разновидностями крыш.

Важно, чтобы двускатная крыша имела достаточное количество несущих опор. Обычно для обустройства такой крыши используются наслонные стропила. При этом элементы стропильной системы должны опираться на несущие стены, способные нормально выдержать поступающие вертикальные и горизонтальные нагрузки.

Прежде чем приступать к строительству, решите, какую площадь должен иметь подкровельный этаж, будете ли вы его утеплять и нужно ли обустраивать на мансарде отопление.

В соответствии с собственными предпочтениями составьте (закажите, найдите в открытых источниках) проект мансарды с эскизами, чертежами, расчетами и пояснениями.

В проектной документации должны быть отражены следующие важные особенности мансарды:

• наличие дополнительных перегородок и несущих стен;
• количество оконных проемов;
• особенности внутреннего устройства крыши;
• вид кровельного материала и т.д.

После этого рассчитайте требуемое количество материалов для обустройства мансарды. Лучше всего делать мансарду с применением тех же материалов, из которых построено непосредственно строение (кирпич, блоки и пр.).

В случае же если мансарду планируется использовать исключительно для сезонного проживания, можете сделать ее из более бюджетных материалов. Обычно в таких ситуациях применяется древесина. Этот материал отлично сочетается с большинством существующих строительных материалов и прекрасно подходит для обустройства мансарды.

Приступайте к обустройству деревянного каркаса – основы крыши. Выберите подходящие места для размещения блоков, нужных для обустройства перегородок.

Сначала вам нужно будет выложить внешние и фронтонные стены. К обустройству крыши мансарды приступайте исключительно после полного завершения строительства непосредственно дома.

Для сборки каркаса используйте качественный деревянный брус размерами 15х5 см. В процессе выполнения каждого этапа работы ориентируйтесь на имеющиеся у вас эскизы и чертежи. Объяснить все исключительно на словах невозможно.

Первый шаг

Укрепите имеющуюся конструкцию при помощи строп. Для укрепления прогонов используйте специальные опорные блоки в виде буквы U . Блоки устанавливаются и заливаются цементным раствором. Такое упрочнение исключит дальнейшее растрескивание стен.

Второй шаг

Постройте капитальные фронтонные стены и приступайте к возведению чердака. После установки всех необходимых стен приступайте к монтажу элементов стропильной системы.

Третий шаг

Установите стропила в соответствии с проектной документацией и убедитесь в надежности смонтированной системы.

Сначала вам нужно установить прогоны, а уже после этого зафиксировать стропила. Сначала необходимо выложить ступенчатые стенные скосы, а после этого обустроить перегородки мансардного этажа. Обязательно убедитесь в ровности расположения элементов стропильной системы.

Четвертый шаг

Выровняйте скосы фронтонных стен при помощи ленточной пилы.

Пятый шаг

Прибейте к стропилам доски обрешетки для монтажа теплоизоляционно го материала. Закрепите гидроизоляцию, утеплитель и пароизоляцию, а затем набейте поверх гидроизолированн ой теплоизоляции еще один слой досок.

Шестой шаг

Уложите на обрешетку выбранное финишное покрытие. Лучше, чтобы финишный кровельный материал был максимально надежным и качественным, чтобы в мансарде было уютно, тепло и безопасно.

После завершения работ по обустройству стен и кровли мансарды переходите к утеплению и внутреннему обустройству подкровельного помещения.

Для утепления мансарды можно использовать самые разнообразные материалы. К примеру, для выполнения такой работы очень хорошо подходят минераловатные утеплители, пенополистирол, всевозможные блоки и т.д. Одним из наиболее предпочтительных теплоизоляционны х материалов является ДВП. Именно на примере этого материала будет рассмотрен порядок утепления мансардного помещения.

В случае использования плит толщиной 1,2 см, теплоизоляционны е характеристики такого утепления будут аналогичны свойствам стены, выложенной в кирпич, либо же отделки из досок толщиной около 5 см.

Помимо этого, плиты имеют неплохие шумоизоляционные показатели. Заводская обработка антисептическими препаратами делает материал устойчивым к неблагоприятным внешним факторам, а сравнительно небольшая цена позволяет купить такие плиты практически всем желающим.

Самый подходящий материал для утепления мансарды — это ДВП

С одной стороны плиты имеют немного рифленую текстуру, а с другой являются гладкими. Для резки плит можно использовать обыкновенный острый нож. Материалу не особо страшны температурно-вла жностные перепады. При этом на работы по теплоизолировани ю поверхностей с применением ДВП не уйдет много сил и времени.

В завершение на гладкую сторону ДВП (гладкая является лицевой) можно будет приклеить обои либо же выполнить другую финишную отделку на свое усмотрение.

Стены

Традиционно теплоизоляционны е работы начинаются с утепления стен. Достаточно зафиксировать плиты при помощи гвоздей. Предварительно под шляпки крепежей следует подкладывать дюралюминиевые пластинки. Сами гвозди размещайте шахматно.

Если стены выполнены не из древесины, может понадобиться использование других крепежей. Ориентируйтесь по ситуации.

Для крепления плит на оштукатуренные поверхности также можно использовать клей ПВА либо разного рода клеящие мастики.

Потолок

На этапе обшивки потолка постарайтесь заручиться поддержкой хотя бы одного помощника – плиты имеют довольно большой размер и крепить их в одиночку не особо удобно.

Обшивка выполняется по предельно простой схеме: плита осторожно прикладывается к месту крепления и фиксируется с применением Т-подпорок из досок, гвоздей и дюралюминиевых пластин. На этом этапе наденьте защитные очки.

Пол можно утеплить с применением двух методов.

В соответствии с первым способом сначала поверхность укрывается двойным слоем рубероида, после чего сверху фиксируется ДВП, а затем выполняется монтаж чистового пола.

В соответствии со вторым вариантом к полу прибиваются плиты ДВП, а поверх них наклеивается ковровое покрытие. Такое покрытие очень удобно. Для дополнительного удобства его рекомендуется пропитать специальным составом, делающим дальнейший уход за ковролином более легкими.

Прежде чем приклеивать ковролин, его необходимо развернуть и выдержать в комнате 7-10 дней. Плиты ДВП предварительно промазываются клеем. После приклеивания ДВП нужно дополнительно прижать к поверхности с помощью досок и оставить сохнуть на сутки.

В завершение вам останется лишь выполнить ряд работ по внутреннему благоустройству мансарды. Начните с потолка.

Потолок

Оптимальный вариант – обустройство легкого подвесного потолка. Для сооружения такой конструкции хорошо подходит вагонка. Также можно использовать оргалит, фанеру или другие подходящие для этого материалы.

Удобнее сначала изготовить потолок по размерам, а затем прикрепить его к перекладине подстропильной фермы.

Стены

Прибейте к подстропильным стойкам перекладины из качественного деревянного бруса. К каркасу прибейте выбранный отделочный материал. Оптимальный вариант – деревянная вагонка.

Ниши

В местах образования ниш (а они однозначно будут присутствовать в виду особенностей кровельной конструкции) можете прибить гипсокартон или другой подходящий материал, создав компактные шкафы для хранения разного рода принадлежностей.

В зависимости от имеющегося пространства на мансардном этаже можно обустроить спальню, рабочий кабинет, детскую комнату. Ориентируйтесь на особенности своей ситуации.

Освещение

Продумайте порядок обустройства освещения мансарды. Лучший вариант – организация локального освещения каждого угла помещения. Так интерьер мансарды будет наиболее выразительным.

В вопросах меблировки и дальнейшего обустройства подкровельного этажа ориентируйтесь на свои запросы и возможности.

Удачной работы!

Видео – Строительство мансарды своими руками

Современная мансардная крыша – это отличная возможность без лишних хлопот значительно расширить жилую площадь вашего дома. Но, если привлекать к работе строителей, то это может влететь в копеечку. Вполне понятно, что каждый из нас задумывался над вопросом, можно ли все сделать самостоятельно без наличия опыта. Уверяем, мансардная крыша своими руками – это более чем реально. Предлагаем вам исчерпывающую инструкцию.

В настоящее время лучший вариант – ломаная мансарда. Она довольно просторная и действительно может стать полноценным жилым помещением с большой площадью. Естественно, для этого нужно произвести точные расчеты.

Строительство мансардной крыши потребует от вас учета множества факторов перед . Перечислим основные.

Видео про мансардную крышу дома своими руками

Вполне понятно, что чем меньше угол наклона, тем больше полезного пространства будет на вашей мансарде. Но далеко не всегда нужно стремиться к максимально пологому размещению. Перечислим некоторые особенности выбора:

• Если ваш дом находится на территории с умеренным климатом, где зачастую ветреная погода, а снег – редкость, то можете смело делать крышу с малым наклоном;
• В случае, если снегопады и ливни – частое явления для вашей местности, от пологой крыши следует отказаться;
• Не забывайте, что вам нужно позаботиться о качественной тепло-, звуко- и гидроизоляции. Мансарда представляет из себя такое жилое помещение, как и остальные комнаты в вашем доме;
• Лучшие материалы для кровли – черепица или шифер. Многие по ошибке ставят металлическое покрытие, но с приходом холодов сталкиваются с проблемами теплосбережения на мансарде. Обратите внимание, что материалы должны быть огнеупорными и влагостойкими. Крыша всегда состоит из деревянных элементов. В целях лучшей сохранности рекомендуется обрабатывать все такие поверхности противогрибковым раствором;
• Наружная лестница для мансарды значительно сэкономит пространство в доме. Внутренняя лестница – вариант куда более удобный, но и места занимает немало. Отлично, если вы позаботитесь об установке потолочной лестницы. Места она практически не занимает. Как альтернативу можно установить винтовую лестницу, но ее удобство часто поддается сомнению.

Наружная лестница для мансарды значительно сэкономит пространство в доме

• Для начала вам понадобятся деревянные балки 10х10 см в сечении. Накладываются они поверх гидроизоляции. Лучший материал для нее – рубероид или толь, который продается в рулонах. Работать с ними вполне удобно и каких-либо дополнительных навыков вам не понадобится. Если перекрытие у вас сделано также из дерева, то дополнительный брус под основные балки укладывать нет необходимости.
• Следующий шаг – установка стоек на балки. Вам подойдет все тот же брус с сечением 10х10 см. Эти стойки – своеобразный скелет стен вашей мансарды. Чтобы они полностью выполняли свои функции, ставить их необходимо не далее, чем два метра друг от друга. Следите, чтобы каждая из них стояла идеально ровно. Каждую рекомендуем сверять с уровнем и при необходимости подпиливать в нужных местах. Когда стойки установлены, их необходимо обшить с обеих сторон. Для внутренней стороны отличный вариант – гипсокартон или обычная фанера, для внешней – горбыль. Важно не забыть на данном этапе уложить утеплитель между стойками. Каждая стойка отдельно закрепляется шипами и скобами. Чтобы при этом они не наклонились, рекомендуем временными раскосами их как следует зафиксировать.
• Далее укладывайте верхний брус. Его сечение должно быть таким же, как и в предыдущих пунктах. Закреплять его можно так, как вам будет удобно. Но позаботьтесь, чтобы балки держались крепко и прочно.

Каждая стойка отдельно закрепляется шипами и скобами

• Теперь вам нужно установить мауэрлат. Это своего рода опора для подстропильной ноги, которая расположена в нижней части конструкции. Для мауэрлата вам понадобится брус с сечением 40х40 см или доска с такой же толщиной. Благодаря мауэрлату будет обеспечена высокая прочность крепления стропил крыши к стенам. Он позволяет перенаправить вес крыши непосредственно на стены. Более 40 см сечение брать необязательно. Все равно мауэрлат лежит прямо на стене и нагрузка на него относительно небольшая. Только не забудьте положить под него гидроизоляцию, иначе со временем он начнет гнить.
• Качественно закрепленный мауэрлат защищает вашу крышу от воздействия ветра, снежной массы зимой и прочих нагрузок. Поэтому позаботьтесь о том, чтобы он был закреплен тщательно. Для этого можно использовать проволоку диаметром до 5 мм. Лучше всего выбрать отожженную проволоку, которая как раз предназначена для обвязки. Для того, чтобы стены были более прочными, проволока вмуровывается прямо в них.
• Теперь вам нужно установить стропильные ноги. Произведите разметку на стропильной раме и мауэрлате в местах, где стропила будут устанавливаться. Обычно шаг составляет 1-1,2 м. Для стропил вам подойдет доска с сечением 4-5 см и шириной 15 см. Выбирайте только идеально ровные доски. Лучше переплатить за них немного денег, но быть уверенными, чтожилая мансарда своими руками не станет для вас причиной обвала крыши мансарды.

Для стропил вам подойдет доска с сечением 4-5 см и шириной 15 см

• Стропильные ноги должны опираться на коньковую балку. Если ваша мансарда имеет большую площадь, то и вес ее крыши будет большим. Поэтому балка является обязательным элементом конструкции. Она не нужна только в том случае, если длинна стропила меньше восьми метров. В данном случае можно обойтись обычными растяжками.
• Установка кобылок. Ее производите по той же схеме, что и стропила. Чтобы упростить процесс, начните с двух крайних, натяните между ними шпагат и равняйтесь по нему при установке следующих.
• Теперь к кобылкам необходимо прибить доску подола. Она станет препятствием для ветра и практически любых осадков.
• Перед тем, как сделать мансардную крышу, вы должны продумать, где будут устанавливаться окна. Запомните, что их площадь должна занимать не менее 12-13% от площади боковых стен. Там, где вы решите ставить окна, нужно укрепить стропила. Для этого установите поперечные брусы. Они возьмут на себя роль нижней и верхней части проема, куда будет устанавливаться и крепиться оконная рама.

Перед тем, как сделать мансардную крышу, вы должны продумать, где будут устанавливаться окна

Когда предыдущие десять пунктов выполнены, вам нужно тщательно перепроверить все, что сделано. Уже на данном этапе вы будете понимать, как сделать крышу с мансардой без особых проблем, но перестраховываться нужно всегда. Особенно в том случае, если вы делаете это впервые.

Тщательно пройдитесь уровнем по всем стропилам и балкам, проверьте, действительно ли они плотно и надежно держатся, везде ли есть утеплитель, не нужно ли доработать проблемные участки. Будет лучше, если вы попросите кого-то из более опытных строителей, оценить наметанным глазом, действительно ли все сделано так, как нужно. Запомните, что крыша в вашем доме должна быть безопасной и крепкой. Но если все нормально и конструкция держится надежно, можно приступать к дальнейшей работе:

• Вы уже создали скелет крыши. Теперь вам нужно прибить рейки обрешетки к стропилам. Шаг зависит от того, какой кровельный материал вы выберете для своей крыши.
• Когда обрешетка установлена, на нее нужно установить гидробарьер. В большинстве случаев лучше всего для этого подходит обычная полиэтиленовая пленка. Она недорого стоит, качественно защищает мансарду от попадания влаги внутрь и легко крепится при помощи строительных скоб. Главное, что нужно помнить, - слои пленки нужно укладывать снизу вверх с нахлестом слоев друг на друга.
• Поверх пленки необходимо положить теплоизоляционный слой. Один из лучших материалов, который служит для этих целей, - минеральная вата. Она легкая, отлично держит тепло и при этом полностью безопасна для вашего здоровья, в отличие от многих других теплоизоляционный материалов. К тому же, она эффективно препятствует распространению грызунов в вашем доме.

Поверх пленки необходимо положить теплоизоляционный слой

• Когда дойдете до кровли, действуйте по той же схеме, что и в случае с полиэтиленовой пленкой. Кровельный шар также ложится снизу вверх, а элементы накладываются друг на друга. Следите, чтобы на тех местах, где находится излом крыши, верхний шар кровли выступал над нижним. Это очень важно. В противном случае при малейшем дожде ваша крыша будет протекать, а конструкция постепенно подгниет.
• Установка конька должна происходить таким образом, чтобы его конструкция полностью исключала возможность попадания осадков под кровлю вашей крыши.

Завершение монтажа

Основная часть работы подошла к концу. Рекомендуется делать мансардные крыши многослойными, чтобы они обеспечивали лучшую тепло-, шумо- и гидроизоляцию всей мансарды. Не забывайте также, что мансарда должна «дышать». Современные окна и двери являются неотъемлемым элементом любой такой крыши.

Если вы до конца не определились с установкой лестницы, то для начала лучше установить внешнюю. Так будет дешевле и проще. В любом случае, если вы почувствуете, что такой вариант вам не подходит, сделать лестницу внутри помещения можно будет когда угодно, пожертвовав пространством в доме.

Видео про двухскатную крышу

Теперь вы знаете, как построить мансардную крышу по всем правилам и не прибегать к помощи дорогой бригады строителей. Запаситесь терпением, подберите качественные материалы и инструмент, а далее действуйте по нашей инструкции. Удачи!

Устройство мансарды позволяет расширить полезное пространство дома. Конструкция с высоким скатом крыше будет смотреться солидно, а ее постройка потребует меньших усилий, чем возведение двухэтажного здания. В статье пойдет речь о том, как сделать мансардную крышу дома своими руками.

Разновидности стропильных конструкций и крыш

То, как сделать мансардную крышу дома, зависит в первую очередь от предполагаемой конструкции крыши.

Встречаются 2 разновидности крыши для организации мансарды:

• Стандартная двухскатная . В конструкции крыши присутствует 2 наклонных ската. Фронтоны в данном случае треугольные.
• Ломаная крыша . Оба ската в такой конструкции делятся еще на 2. У фронтонов пятиугольная форма.

Как сделать мансардную крышу

Устройство двухскатной крыши значительно проще. Но стоит понимать, что мансарда в такой конструкции выйдет маленькой и с низкими потолками. Поэтому для выполнения поставленной задачи предпочтительнее ломаная крыша с углом скатов от 40 до 45 градусов. И чем меньше наклон, тем получится больше мансардное помещение. Но в таком случае необходимо дополнительное укрепление конструкции, смежные балки между стропилами.

Можно выделить 2 разновидности стропильных конструкций:

1. Наслонные конструкции . В таком случае только крайние стены служат опорой для стропил.
2. Висячие конструкции . В них дополнительная прочность придается за счет капитальных перегородок, на которых опираются стропила.

Наслонный вариант получится реализовать, если отсутствуют такие перегородки. Но в таком случае на несущие стены придется очень высокая нагрузка. Поэтому разрешается устанавливать наслонные конструкции только в том случае, если расстояние между капитальными стенами не больше 8 метров. Если это не так, то предпочтительнее организовывать висячие стропильные системы.

Как построить крышу мансардного типа с ломаным скатом? Для этого в основном устанавливают комбинированные типы конструкций. В них верхние стропила монтируют висячим образом, остальные - наслонным. Такая конструкция наиболее рациональная для зданий с малым уклоном крыши.

Чтобы организовать мансардное помещение с потолками в 2.5 метра, нужно сделать крышу с высотой до излома в 3.1 метра. Предпочтительный уклон конструкции - 60 и 30 градусов. В верхней части стропил возможны углы от 15 до 45 градусов.

Монтаж мауэрлата своими руками

Мауэрлатом в строительстве называется нижняя опора крыши, которая устанавливается сверху на несущие наружные стены. Она позволяет поддерживать конструкцию крыши, принимая на себя определенную часть нагрузки. Разберемся, как сделать мансардную крышу самостоятельно.

Для организации двухскатной конструкции необходимо зафиксировать мауэрлат с двух сторон здания там, где размещены стропила. В таком случае будет распределена нагрузка с крыши по поверхности стен. Если конструкция крыши относительно легкая, то возможна установка мауэрлата под стропильными ногами. В остальных случаях он размещается по всему периметру стен.

Необходимо заготовить брус из дерева хвойных пород, которое пойдет на изготовление мауэрлата. Рекомендуется нанести на материал гидроизоляционный слой. Рубероид или битум отлично подходят для выполнения задачи.

Для монтажа мансардной крыши своими руками к основанию используются резьбовые шпильки, рассчитанные на широкую шайбу. В его конструкции нужно проделать отверстия, соответствующие размеру крепления. Шаг сверления не должен превышать 2 метра.

Теперь рассмотрим вариант, как сделать крышу мансарду своими руками, если дом кирпичный. Для установки мауэрлата на кирпичные стены используются деревянные пробки. В кладке желательно оставить карманы - специальные зазоры для закладки конструкции. В таком случае процедура монтажа будет легче. В кирпичной кладке можно разместить катанку, к которой получится без проблем прикрутить мауэрлат к основанию. Если планируется возведение дома из бетонных плит или газобетона, то необходимо установить армопояс со шпильками из металла. Причем их длина должна быть такой, чтобы хватило на установку мауэрлата с последующей затяжкой контргайкой.

В деревянных конструкциях возможна замена стандартной опоры на брус либо верхнее бревно сруба. Это еще один способ, как правильно сделать мансардную крышу.

Монтаж прогонов и подкосов

Прогоны - дополнительные горизонтально расположенные балки, предназначенные для укрепления конструкции.

Виды прогонов:

• Боковые . Такие прогоны размещаются по всему скату кровли. Их количество зависит от площади поверхности, а также ее уклона.
• Коньковые . Используются в качестве опоры верхней части стропил. Коньковые прогоны необязательно использовать для ломаных крыш.

Инструкция постройке мансардной крыши своими руками пошагово:

1. Первый шаг - укладка мауэрлата.
2. Затем нужно разместить временный настил на крыше, чтобы было удобно по ней перемещаться.
3. Теперь идет монтаж П-образного каркаса из стоек, ригелей и прогонов.
4. Когда каркас завершен, на него нужно уложить стропила 50x150 мм. Подкосы позволят придать конструкции жесткости.

Установка стропильных ног

Можно выделить 2 вида крепления стропил:

1. Скользящее (его еще называют шарнирным). Оно предусматривает так называемые салазки в креплении, по которым перемещаются стропила по мауэрлату. Оно подходит при возможности оседания дома.
2. Жесткое . В таком случае для соединения используются скобы с болтами либо проволока с гвоздями.

Вариант, как правильно сделать мансарду со скользящим креплением, демонстрирует большую надежность, так как учитывает подвижность элементов крыши при проседании грунта. Скользящее крепление будет полезно при строительстве деревянного дома, для которого возможна усадка. Оно поможет крыше «подстроиться» под передвижение строения.

Как построить крышу правильно

Рекомендация: чтобы понимать расположение верхних стропил, стоит сделать временную стойку из брусьев. Она закрепляется на мауэрлат, чтобы ее верх располагался по центральной линии крыши. Данная конструкция будет подсказкой при выравнивании верхних стропил, что сильно облегчит задачу.

Необходимо делать верхнюю часть мауэрлата скошенной. Желательно предварительно смастерить из доски потоньше. Затем ее нужно приложить к прогону и обвести ее контуры. А уже по полученной форме выполнить запил. Такой подход позволит сделать работу более аккуратно. Теперь вы знаете, как построить мансардную крышу своими руками.
