Экология потребления.Наука и техника:Представьте солнечный коллектор, сделанный из пластиковых бутылок. Он может помочь социально неблагополучным сообществам обрести надежный источник энергии и одновременно систему переработки мусора.

Представьте солнечный коллектор, сделанный из пластиковых бутылок. Он может помочь социально неблагополучным сообществам обрести надежный источник энергии и одновременно систему переработки мусора.

Такой проект был воплощен в Гарине – в городке, что в 40 километрах к северу от столицы Аргентины Буэнос-Айреса. Здесь работает группа волонтеров "Sumando Energias", которые пытаются обустроить для бедных людей системы потребления солнечной энергии для подогрева воды.

«Это бедный район и иногда у нас нет света. Нет воды. Эта солнечная панель из переработанного материала очень помогает, ведь у нас есть дети... Так мы получаем теплую воду, когда у нас нет электроснабжения», - говорит местная жительница.

Как эта система работает? Она гениальна и проста одновременно. Ее производят из использованных бутылок от напитков, пластиковой тары и пакетов из-под молока после их переработки.

Солнце нагревает приемник солнечной энергии, горячая вода течет в контейнер. Волонтеры покрасили трубы в черный цвет, чтобы он притягивал солнечное излучение. Коллектор поддерживает температуру нагретой воды всю ночь, без газового или электрического подогрева.

«По моему мнению рациональное экологическое развитие – важный тренд в котором мы должны развиваться. Мы слишком много выбрасываем сегодня и не только в развивающихся странах. Я считаю, что развитые страны тоже должны пойти путем продуманного развития. Развитые страны – крупнейшие загрязнители», - рассказывает участник проекта "Sumando Energias" Жюльен Лорансон.

Треть аргентинцев живут за чертой бедности. Почти 17% населения не имеют воды, говорит исследование Аргентинского агентства статистики за прошлый сентябрь.

Проект предоставляет доступ к возобновляемой энергии бедным людям и может существенно улучшить условия жизни южно-американского народа, обладающего большими природными ресурсами. Благодаря все большему количеству волонтеров "Sumando Energias" надеется построить панели для 3 тысяч семей в год.

«В Аргентине есть огромный потенциал для использования энергии солнца и ветра. Чтобы объяснить лучше: если бы у нас были такие же возможности, как в Германии, в провинции Санта-Круз – в Буэнос-Айресе или на севере, где много солнца, мы могли бы производить энергию и обеспечивать ею не только Аргентину, но и соседние страны», - говорит Пабло Кастано, соучредитель "Sumando Energias".

С 2014 года неправительственная организация установила 36 панелей и предлагает двухдневное обучение для тех, кто хочет узнать технологию переработки подручных материалов на солнечные нагреватели. Волонтеры привлекают местные семьи в процесс построения механизма и обучают их переработке отходов.

«Есть такие вещи, мусор, который мы выбрасываем, и он загрязняет окружающую среду, но мы можем использовать его в практических целях, вот, например, для горячей воды в доме. Очень хорошо перерабатывать мусор. Я раньше никогда этого не делал. Я просто все выбрасывал, бутылки и прочее. Раньше мусор долго стоял в пластиковых мешках, так как коммунальная служба не приезжала забрать его» - рассказывает Анхель Гуелари, житель Гарина.

Аргентина, похоже, на правильном пути. В 2005 году Буэнос-Айрес стал первым латиноамериканским городом, проголосовавшим за политику "Без мусора". Столица Аргентины обязалась перерабатывать от 4 до 5000 тонн мусора, который люди выбрасывают ежедневно. опубликовано

СОЛНЕЧНЫЙ ВОДОНАГРЕВАТЕЛЬ ИЗ ПЛАСТИКОВЫХ БУТЫЛОК

О солнечных водонагревателях (солнечных водяных коллекторах) вообще…

Подавляющее большинство дачников хотело бы иметь на даче душ с солнечным подогревом воды. Но дальше примитивной бочки, установленной на крышу душевой кабинки дело обычно не идет. 99% не догадываются соорудить вокруг этой бочки даже простейший каркас и обтянуть его полиэтиленовой пленкой (что повысило бы использование солнечной энергии раза в 2, как минимум! Попробуйте войти в закрытую пленочную теплицу в солнечный день!). Наиболее продвинутые вставляют в эту бочку ТЭН (термоэлектрический нагреватель) и усердно греют им атмосферу.
Между тем, наверное каждый школьник знает, что на каждый квадратный метр поверхности перпендикулярный солнечным лучам, падает 600-1000 Ватт энергии в час! Ну просто грех ее не использовать в летнее время! Когда особенно приятно после жаркого дня принять душ перед сном, да и в течении дня освежиться не помешает. Но ведь не ледяной же водой из скважины или колодца.

Те, кто был в Греции или Италии, наверняка обратили внимание, что практически на каждом доме стоит гелиоколлектор-водонагреватель. Хотя устроены они в принципе, достаточно просто, в их работе есть много нюансов. Например - постоянный подпор воды, термоизоляция накопительного бака, организация циркуляции воды между баком и собственно коллектором и т.д.

Но самостоятельное изготовления подобных систем чрезвычайно и трудоемко, и дорого, и вобщем, при дилетантском подходе сулит больше хлопот, чем выгоды.
В самом деле, надо сделать герметичный коллектор, организовать циркуляцию воды и ее регулярное пополнение, избежать перемешивание уже нагретой воды со свежей холодной. А на зиму все это дело сливать (у нас тут не Греция с +12 в январе). И чего ради? Толи дело родная железная бочка! Налил - нагрелась, слил на зиму - нет проблем. Ну и что, что работает она всего 10-15 аз в году. Зато без хлопот.

Вот все эти проблемы и удерживают дачников от создания нормального и эффективного солнечного коллектора водонагревателя.
Но мне кажется, что при использовании пластиковых бутылок многие проблемы решаются. Остаются все «прелести» простоты примитивного «бочкового» солнечного водонагревателя и добавляются преимущества настоящего коллектора, с циркуляцией воды. И эти преимущества станут очевидны по ходу описание водонагревателя.

Солнечный водонагреватель коллектор из пластиковых бутылок.

Что такое пластиковая ПЭТ бутылка, вам объяснять не надо. Для солнечного коллектора подойдут любые прозрачные из под газированной питьевой воды. Хотя не знаю, с темными бутылками я не экспериментировал.
Если в такую бутылку налить воды и поставить на солнце, вода в ней довольно быстро нагреется. Но бутылка имеет весьма ограниченный объем! 2-2,5 литра максимум. А что бы прилично принять душ, надо хотя бы литров 50-60, лучше больше 100.
Основная проблема создания солнечного водонагревателя состоит в соединении многих пластиковых бутылок в единую емкость и организацию их некоей проточности! Чтобы холодная вода могла в них втекать, а теплая - вытекать. Решив эту задачу, мы просто получаем небольшой прозрачный резервуар, который прекрасно нагревает воду за счет солнечной энергии. Взяв, например 100 таких мини-резервуаров, т.е. бутылок, мы получим уже 200 литров теплой воды!

Вначале я хотел организовать проточность бутылки через создание специальной пробки. Например с соосными трубками. В одну втекает, в другую вытекает. Но изготовление массы таких трубок (например 100 или 200) ничуть не проще, чем создание нормального классического солнечного коллектора. Поэтому я решил пойти другим путем - соединением бутылок и созданием из них своеобразной прозразной трубы, которая будет одновременно и резервуаром, и собственно коллектором. Ну как бочка, только плоская и прозрачная.

Измерив диаметр резьбы на горлышке бутылки, я подобрал сверло, которым в донышке другой бутылке сверлится отверстие. Лучше всего подошло сверло - кольцевая пилка для сверления отверстий большого диаметра по дереву на 26 мм (наборы таких пилок в изобилии имеются в продаже и стоят 70-100 руб). При таком диаметре, горлышко бутылки достаточно туго вкручивается в отверстие в донышке другой. Иногда приходится поработать круглым крупным напильником. Да, и предварительно желательно просверлить отверстие строго по центру бутылки обычным сверлом 6-8 мм. Скажу, что сделать это непросто, т.к. именно в центре донышка имеется очень твердый и гладкий прилив - пупырышек. Поэтому для массового точного сверления будет лучше сделать простенький шаблон, что бы сверло не рыскало.

Следующей проблемой был вопрос с герметизацией. Вообще говоря, к ПЭТ как бы ничего и не пристает и не приклеивается. Но оказалось, не совсем так. Даже с просверленным отверстием, донышко бутылки сохранило абсолютную жесткость, и это давало надежду на применение силиконовых герметиков. Тщательно обезжирив поверхности ацетоном, я намазал резьбу бутылки и ввинтил ее в донышко. А потом обильно замазал стык герметиком и снаружи. Для надежности оставил бутылки неподвижными на 3 дня (скорость ферментации герметика 3-4 мм/сутки, как сказано в инструкции).


Поскольку я всего лишь собирался отработать технологию и провести эксперимент, я ограничился последовательным соединением всего 3 бутылок. Герметичность стыков получилась абсолютная! На фото бутылки с водой лежат на картоне и как видите, никаких потеков воды! Кстати, силикон так прилип к ПЭТ - ножом не отковырнешь!
За день на солнце (вернее, всего за несколько часов) вода великолепно нагревалась даже без всяких дополнительных ухищрений. Таким образом, была получена некая условная ячейка коллектора - водонагревателя, с размерами 0,1 метра (диаметр бутылки) на 1 метр (длина бутылки ок. 35 см). Т.е. площадь коллектора составила 0,1 кв. метр, а емкость ок. 6 литров. Нетрудно подсчитать, что на 1 кв. метре уместится примерно 10 таких модулей, емкость которых составит 60 литров воды. На эти 60 литров воды солнце ежечасно будет изливать почти по киловатту энергии! Да эту воду не то что нагреть - вскипятить можно! Ну конечно она никогда не вскипит, хотя бы из-за теплопотерь. Но нагреть 60 литров воды до 40-45 градусов можно 2-3 раза точно. Что более чем достаточно для дачных нужд.

Теперь собственно о проекте водонагревателя.

Например, мы делаем 10-20 таких модулей и длиной не по 3, а по 5-6 бутылок (вообще, сколько позволяет площадь крыши обращенная на юг). Можно, конечно, при помощи шлангов организовать полную проточность всех модулей, но я думаю, это бессмысленно. Поскольку все равно вся вода греется одновременно и получает одинаковое количество тепла в любой точке коллектора. Поэтому мы соединим наши модули параллельно! И будем использовать из в режиме бочки: налил - нагрел - использовал (или слил в термоизолированный накопитель).
Что бы подключить все наши модули параллельно, потребуется труба, достаточно большого диаметра (миллиметров 50, а лучше 100, например, полипропиленовая). Все модули врезаются в нее так же как и стыкуются бутылки между собой в модуле. Возможно, удастся поступить и проще. Приклеив или привинтив саморезом к трубе пробку от бутылки и обеспечив герметичность, просверлить в пробке (и трубе, заодно) отверстие, просто ввинтить модуль в пробку.


Модули, разумеется должны располагаться под наклоном (нижняя сторона обращена в сторону юга, общая труба в самой нижней точке коллектора). В самой верхней бутылке модуля необходимо просверлить небольшое отверстие, 2-3 мм. С обеих сторон трубы установить по вентилю. К одному из них подвести воду (например от насоса или водонапорного бака, на рисунке Вент.2). А другой вентиль будет разборный, через него будет сливаться теплая вода (на рисунке Вент.1).
Работает солнечный водонагреватель коллектор следующим образом. Вентиль 1 закрыт, и мы начинаем заполнять коллектор водой, открыв вентиль 2. Вода заполняет бутылки «снизу вверх». Воздух при этом выходит из отверстий вверху модулей. Разумеется, как в сообщающихся сосудах, уровень воды в модулях одинаковый. Визуально определив, что бутылки наполнились, мы закрываем вентиль 2 и водонагреватель начинает свою работу.
Если нам требуется теплая вода, мы открываем вентиль 1 и нагревшаяся вода начинает стекать из разборной трубы.

Вот собственно и все.
Все точно так же как в бочке, только воду такой коллектор будет греть на порядок эффективнее, чем бочка, ввиду своей большой площади.

Немного о конструкции.
Разумеется, модули желательно уложить в «ящик», для придания жесткости конструкции. Дно ящика желательно сделать из темного материала, поглощающего солнечные лучи. Например, закоптить лист железа. Под лист неплохо бы поместить теплоизолятор, например тонкий пенопласт или вспененный полиэтилен («пеноплекс»). Верх ящика затянуть полиэтиленовой пленкой или стеклом, что бы ветер не охлаждал бутылки.

Угол наклона - минимальный, градусов 10-20-30, не более.
Во-первых, летом это наиболее оптимальный угол наклона по отношению к Солнцу (почти перпендикулярно), а зимой этим коллектором не пользуются.
Во-вторых, это обеспечит минимальный перепад давления воды (высоту водяного столба), что немаловажно при наличии многих стыков бутылок. Хотя я при испытаниях ставил свой 3-х бутылочный модуль даже вертикально и он «держал» давление в 0,1 атм., при работе я бы рисковать не стал.

Размер всего водонагревателя - на вкус создателя. Для 200 литров потребуется ок. 110 бутылок, которые займут площадь ок. 3 кв.метров. Правда и мощность такого нагревателя будет уже примерно 3 кВт!
Можно использовать нагреватель в режиме «налил - вылил». А можно и устроить рядом с ним термоизолированный бак-накопитель для теплой воды. В хороший солнечный день, 2-метровый, простите, 2-х киловатный водонагреватель нагреет вам и полтонны воды.

Заморозков такой водонагреватель не боится (кроме водозапорной арматуры), солнце ему тоже не страшно (ПЭТ плохо разлагается на солнце).
Разумеется, у такого солнечного водонагревателя есть и недостатки (например, плохая автоматизируемость) однако многое окупается его практически бесплатностью. Посудите сами, на что тут потратятся деньги. Ну труба, пара вентилей и 2-3 тюбика силиконового герметика по 45-50 руб/шт. А бутылки из под воды достанутся вам в качестве бонуса при покупке воды в магазине. Подключив к их сбору и знакомых, вы к следующему сезону соберете несколько десятков, а то и сотен бутылок и сможете сделать себе очень достойный и производительный солнечный водонагреватель. Итого: 300-500 рублей максимум (!!!), и вы с горячей водой весь сезон!
* * *
Экспериментируя с элементами проточно - накопительного солнечного водонагревателя из пластиковых ПЭТ бутылок, я как то заметил, что температура темной (коричневой) бутылки из под пива, даже на ощупь выше, чем у прозрачной из под воды. Это натолкнуло меня на мысль провести простой эксперимент с бутылками разных цветов и видов, с целью выявить самые эффективные из них с точки зрения нагрева.
В самом начале я считал, что нет лучше бутылки для водонагревания, нежели прозрачная. Солнце греет воду непосредственно, без посредников. Как же я заблуждался! Самые первые результаты опытов развеяли мои теории в пух и прах.

Условия проведения эксперимента были просты. Я просто выставил ряд бутылок у стенки сарая, которая обращена примерно на юго-восток. Поскольку условия для всех бутылок были совершенно одинаковы, я никак их не термоизолировал и ориентировал. Т.е. именно так, в спартанских условиях эта бывшая в употреблении ПЭТ тара и должна была проявить свой истинный характер.

Были подготовлены бутылки согласно списку в таблице. При этом я использовал следующие соображения.

1) Подразумевалось, что экранирование задней (неосвещенной части бутылки) алюминиевой фольгой позволит отразить непоглощенные водой ИК-лучи и отразить их обратно в бутылку.

2) Зачернение задней части бутылки (резино-битумной мастикой из аэрозольного баллончика) позволит «поглотить» прошедшие через бутылку ИК-лучи. Одна из бутылок была зачернена сплошь, т.е. со всех сторон и стала черной и матовой.
Все было сделано накануне и на следующий день все бутылки встретили рассвет на месте проведения эксперимента. Учитывалось и температура окружающего воздуха (в тени поблизости) и ветер, обдувающий бутылки.

Солнце в этот день светило сквозь небольшую дымку, т.е. не давало полного накала, но поскольку все были в равных условиях, это можно не учитывать.
Результаты этого эксперимента приведены в таблице. Кстати, если кто то думает, что вода в 52 градуса - это «так себе» - попробуйте подержать в ней руку, хотя бы минуты 2… Только запасите послеожоговой мази побольше… А заодно измерьте температуру горячей воды из крана в квартире. Вряд ли она будет сильно выше.


Какие выводы можно сделать?

1. Собственно прозрачная вода - весьма плохой поглотитель ИК-лучей. Они практически проходят сквозь нее не задерживаясь. Как видите, прозрачная бутылка осталась самой «холодной». Нагрев можно смело отнести за счет неабсолютной прозрачности самой бутылки, а не непосредственного нагрева воды в ней.

2. Наличие фольги на задней стенке бутылки так же слабо влияет на нагрев. Уж не знаю почему. Возможно нагрев происходит только на передней стенке бутылки, возможно фольга кроме линзы отражателя выполняет еще и роль радиатора - охладителя.

3. Прозрачная с зачерненным дном выглядит уже гораздо лучше (на 8 %). Но очевидно, тут начинало сказываться и изменение угла освещения солнцем. По мере изменения угла освещения, изменялась и площадь задней поглощающей поверхности.

4. Лучше всех проявила себя именно полностью зачерненная бутылка. Черная матовая поверхность практически полностью поглощала ИК-лучи. А поскольку ПЭТ бутылка круглая, угол освещения не имеет принципиального значения.

5. Так же весьма неплохо проявили себя и бутылки из темного пластика. Это говорит о том, что поглощение тепла ПЭТ-бутылками идет в основном стороной, обращенной к солнцу. И очень слабо - собственно «внутренностями» бутылки (водой). И совсем никак - задней стороной.

Это позволяет сделать вывод о том, ЧТО собственно должен представлять из себя солнечный коллектор из пластиковых ПЭТ бутылок.
Это должен быть ящик, с хорошо утепленным дном, куда уложены ПЭТ бутылки.

Сторона бутылок, обращенная к солнцу, должна быть зачернена какой либо матовой краской (тот же «Кузбасс-лак» или резино-битумная мастика). Сверху ящик закрыть либо тонким стеклом, либо затянут полиэтиленовой пленкой, для защиты от ветра.
Такая конструкция солнечного проточного или накопительного нагревателя из ПЭТ бутылок будет самой эффективной. Кстати, эти же результаты позволяют прикинуть конструкцию и наиболее эффективного «классического» водонагревателя. Совершенно очевидно, что его «зеркало» вовсе не обязательно должно быть прозрачным. А уж если оно прозрачное - то «дно» должно быть абсолютно теплопоглощающим.
Теперь поговорим о «месте» такого нагревателя в системе дачного водоснабжения горячей водой.
Разумеется, наличие на крыше подобного нагревателя еще не гарантирует, что у вас будет горячая вода. Бывают и продолжительные ненастья, и по ночам, особенно в демисезонье, вода будет в таком нагревателе сильно остывать.

Мне думается, что подобный водонагреватель выполняет 2 функции.

А) Позволяет вам за «сущие гроши» убедиться, что солнечный водонагрев возможен и это реальность. Ведь не каждый решится вот так с бухты-барахты строить солнечный коллектор, вкладываясь в солидные деньги ради пока эфемерной экономии электричества, дров, денег. Этот водонагреватель за 500 рублей окупится за сезон и даст вам прочувствовать прелесть момента.

Б) Этот водонагреватель позволит РЕАЛЬНО вам экономить деньги в виде дров, электричества, газа и т.д. работая в качестве системы водоподготовки для ЛЮБОГО промышленного водонагревателя.

Расход горячей воду в каждой семье свой. Но в любом случае, она должна быть и всегда. Поэтому, как только заканчивается нагрев воды в солнечном коллекторе, ее сразу следует отправить в хорошо термоизолированный накопитель, из которого и происходит расход горячей воды. В этом же накопителе должен быть установлен и ТЭН, который позволит получить горячую воду в период продолжительного ненастья. Либо к нему можно подвести дровяную водогрейку.
Но в любом случае, собственно солнечный водонагреватель - лишь часть системы подготовки горячей воды. Тогда горячая вода будет в доме или душе всегда и круглосуточно. Хотя конечно его можно использовать и сам по себе. Просто горячая вода буде готова к обеду.

"Энциклопедия Технологий и Методик" Патлах В.В. 1993-2007 гг.

Концепция проекта

Суть солнечного коллектора заключается в том, что холодная вода из резервуара поступает самотеком в коллектор. Нагретая вода поднимается по каналам вверх и поступает обратно в резервуар. Таким образом, создается естественная циркуляция в замкнутой системе.
Коллектор изготавливается из листа поликарбоната или другого пластика с полыми квадратами внутри, идущими вдоль. Чтобы увеличить поглощение солнечного света и повысить производительность коллектора (скорость нагревания воды), пластик можно выкрасить в черный цвет. Но здесь важно помнить, что лист изготовлен из довольно тонкого поликарбоната, поэтому при сильном нагреве при отсутствии циркуляции, он может размягчиться или деформироваться, что повлечет за собой протечки воды.
Также стоит отметить, что данное приспособление не подходит для установки в жилых помещениях с целью горячего водоснабжения. Этот экспериментальный проект скорее подходит для оборудования летнего душа на дачном участке.

Инструменты и материалы

Из инструментов потребуется:

• Дисковая и ручная пила.
• Электродрель.
• Рулетка.
• Отвертка.
• Пистолет для силиконового клея.
• Строительный степлер.

Материалы для коллектора:

• Лист поликарбоната с полыми каналами.
• Трубка из АБС-пластика.
• 4 заглушки на трубки.
• 2 ½ дюймовых пластиковых ниппеля с резьбой и штуцером для шланга.
• Туба силиконового герметика.
• Баллончик с краской, если планируется окрашивание.

Материалы для рамы:

• 1 лист фанеры.
• Лист пенополистирола. Также можно использовать квадраты пенопласта.
• Деревянный брус сечением 100×100 мм.
• Полиэтиленовая пленка, скотч.
• Болты, гайки, шайбы, скобы для крепления.

Материалы для организации циркуляции воды:

• Подходящий резервуар или емкость для воды.
• Для подключения резервуара потребуется садовый шланг, длина которого зависит от удаленности емкости с водой от самого коллектора.
• Несколько хомутов для подсоединения шланга.

Для наглядности тестирования работоспособности водогрейного коллектора я использовал цифровой термометр.

Пошаговая технология сборки солнечного коллектора

Прежде всего, нужно разрезать лист поликарбоната под необходимые размеры. Я запланировал сделать коллектор размером 1×2 метра, и исходил из этого факта. Очередность работ следующая:

Чтобы герметик хорошо высох, собранную конструкцию нужно оставить в неподвижном состоянии примерно на сутки, после чего можно приступать к проверке герметичности. Для этого к входящему и выходящему переходнику подсоединяются шланги, один их которых подключается к водопроводу. После того, как коллектор полностью наполнен водой, проверяются все швы и соединения на предмет протечек. Если обнаружено подтекание, вода сливается и после высыхания проблемное соединение герметизируется заново.
Чтобы была возможность рассчитать производительность и эффективность коллектора, нужно узнать его объем. Для этого воду из коллектора нужно слить в какую-либо емкость. Например, моя панель содержит 7,2 литра (вместе со шлангами).

Изготовление рамки и сборка панели

В принципе, коллектор уже можно использовать, уложив его на крышу или другую ровную неподвижную поверхность. Но я решил сделать для пластиковой панели своеобразный корпус, чтобы снизить вероятность повреждения при подъеме/спускании с крыши сарая, в котором решил обустроить летний душ, так как на зиму думаю его снимать.
Поэтапная сборка корпуса описана ниже:

Таким образом, я получил тепловой коллектор в надежном «корпусе», благодаря которому пластиковая панель защищена от механического воздействия.
Обратите внимание! Я использовал обычный прозрачный полиэтилен, но на фото выглядит, как будто он белого цвета – это блики.

Заполнение системы

Теперь можно заполнять коллектор водой и тестировать работоспособность системы. Я установил его под наклоном, а резервуар (пустой) – немного выше. Один шланг подключается к нижнему фитингу, второй – к верхнему. Для заполнения системы водой нижний шланг я подключил к водопроводу и немного открыл вентиль, чтобы система наполнялась водой постепенно. Это нужно для того, чтобы вода постепенно вытеснила весь воздух. Когда со второго шланга пошла вода (коллектор полностью заполнился), я открыл вентиль на всю, чтобы остатки воздуха вышли под давлением воды. Также я наполнил емкость для воды.

Когда в протоке воды, выходящей из выходного шланга, перестали наблюдаться пузырьки воздуха, я перекрыл воду, а оба конца шланга погрузил в воду в резервуаре (они всегда должны быть под водой, чтобы воздух не попал в систему).

Тестирование и испытание солнечного водонагревателя

Когда система наполнена, под действием солнечного тепла вода, находящаяся в тонких каналах пластиковой панели нагревается и постепенно движется вверх, образуя естественную циркуляцию. Холодная вода поступает из емкости по нижнему шлангу, а нагретая в коллекторе поступает в этот же резервуар по верхнему шлангу. Постепенно вода в емкости нагревается.

Для наглядности эксперимента я использовал цифровой термометр с выносным датчиком температуры. Сначала я измерил температуру воды в емкости – она составляла 23 °C. Затем я вставил датчик в выходной шланг, по которому в резервуар поступает нагретая в коллекторе вода. Термометр показал 50 °C. Система солнечного подогрева воды работает!

Заключение

По результатам тестирования работоспособности коллекторной системы в течение 1 часа, я получил нагрев 20,2 литров воды (7,2 литра в самом коллекторе и 13 литров я набрал в емкость для эксперимента) с 23 до 37 °C.
Конечно, производительность и эффективность системы зависит от солнечной активности: чем ярче светит солнце, тем сильнее нагреется вода и можно нагреть больший объем за меньшее время. Но для летнего душа, я думаю, этого коллектора вполне хватит.

С каждым годом все более актуальной становиться проблема обеспечения своего загородного дома или дачи горячей водой. Особенно часто над этой проблемой размышляют хозяева коттеджей, в которых они проживают постоянно. Ведь затраты на отопление и горячее водоснабжение занимают весомую долю в финансировании жизнеобеспечения жилища. И поиск возможностей сократить затраты на содержание дома – это нормальное и естественное желание любого человека. Разумеется, самый реальный вариант снизить затраты в части отопления дома, изучить и начать изготовление своими руками устройства из области альтернативной энергетики.

О том что селективное устройство возобновляемой энергетики, примененное для отопления дома, имеет множество неоспоримых преимуществ известно давно, и о нем знает практически каждый взрослый человек. Однако на практике не каждый из этих взрослых людей, имеющих желание стать более автономными в вопросах осуществления нагрева воды, решается выложить приличную сумму денег, чтобы приобрести селективное устройство для отопления дома фабричного изготовления. Конечно, из любой ситуации можно найти выход, а из этой тем более. Солнечный коллектор для отопления дома можно сделать своими руками. Вы без проблем самостоятельно соберете плоский, воздушный солнечный коллектор. Такие самодельные устройства для нагрева воды с помощью солнечной энергии можно сделать из пивных банок и пластиковых бутылок, соединяя их при помощи шланга, подводя вакуумные трубки. В результате вы получите абсорбер солнечной энергии для отопления дома путем нагрева воды, изготовление которого не потребует от вас практически никаких финансовых вложений (особенно при выборе варианта из жестяных банок).

Какие материалы потребуются вам, чтобы изготовить самодельный абсорбер

Обычному обывателю кажется, что самостоятельно изготовить абсорбер на солнечной энергии для отопления своего дома, проведя собственноручное изготовление каждой детали, составляющей устройство, невероятно сложная задача. Однако, для того чтобы сделать подобный абсорбер, который будет выступать как устройство для нагрева воды в системе отопления дома, не нужно приобретение или поиск каких-то экзотических материалов. Вам не придется объездить уйму магазинов в поисках нужного шланга, разыскивая вакуумные трубки. Не переживайте – это все домыслы лентяев и людей, боящихся взяться за дело. Главное, взвешенно подойти к решению проблемы, правильно все спланировать, нарисовать схему и подобрать необходимые материалы.

Самодельный плоский воздушный абсорбер с нанесенным селективным покрытием можно изготовить из обычных материалов и компонентов ПНД. Вакуумные трубы из поликарбоната и другие детали можно приобрести по небольшим ценам в любом хозяйственном магазине или супермаркете. Схема для сборки довольно простая, в целях обучения можно просмотреть видео во всемирной сети (таких видео там более чем достаточно). На самом деле в глобальной сети можно найти много специализированной литературы по данной проблеме. Если вы решили сделать задуманную работу на качественно высоком уровне, прочтение определенного количества литературы не станет лишним.

Основная трудность в процессе сборки состоит в том, как именно сделать змеевик (это трубка в извилистой форме, по которой циркулирует жидкость, осуществляя накопление энергии). Здесь есть несколько вариантов исходя из которых, будет составлена схема сборки. Самый простой вариант собрать абсорбер на основе готового змеевика (можно попробовать поискать что ни будь, подходящее для этих целей, важно, чтобы он был вакуумный). Как вариант, может подойти система циркуляции, расположенная на задней стенке холодильника. Второй вариант – это подобрать нужные вакуумные трубки, два-три шланга, пару пластиковых бутылок воды (из них собирается теплоноситель). Для большей уверенности еще раз просмотрите обучающее видео. Трубки для нагрева воды лучше использовать медные. Далее вам потребуется заняться пайкой непосредственно змеевика.

Второй очень значимый элемент, который входит в абсорбер – это верхняя сторона из прозрачного поликарбоната. В условиях промышленного производства покрытие из поликарбоната не используется, лицевое покрытие отливают из закаленного стеклянного сплава. Однако в нашем случае рассматривается самодельный воздушный коллектор, тепловая схема и требуемая эффективность которого допускает использование поликарбоната, так как собирать устройство мы будем из подручных недорогих материалов. Стоит отметить, что существуют схемы сборки где применяют материалы начиная от пивных банок, и заканчивая применением пластиковых бутылок.

Подготовка к сборке абсорбера

Итак, в сборке своего устройства вам лучше прибегнуть к использованию сотового прозрачного поликарбоната. Применение такого вида поликарбоната позволит добиться максимальной эффективности нагрева от создаваемого устройства. Сделать выбор в пользу этого поликарбоната стоит еще и потому, что он очень прочный. Это немаловажно, учитывая возможные погодные катаклизмы, такие как крупный град, ураганный воздушный поток, который срывает ветки с деревьев – эти случайности надо учитывать, так как они способны повредить слабое покрытие. Сотовая структура покрытия поможет вам сделать воздушный эффект парника, в результате создавая усиленный момент нагрева воды в трубках. Проще говоря, применив этот материал и в дополнение к нему селективное покрытие, вы значительно повысите эффективность изделия.

Для абсорбирующей панели вам будет нужен лист металла толщиной около 0,8 миллиметров (однако, лучше подойдет медный материал). В принципе сойдет и стальной лист. На внешнюю поверхность надо будет нанести так называемое селективное покрытие (выкрасить матовой черной краской, краска должна быть стойкой к высоким температурам). Если не соблюдать эти рекомендации (черное покрытие тоже имеется в виду), устройство не будет функционировать в правильном режиме.

В дополнение к перечисленным компонентам приобретите необходимую для теплоизоляции минеральную вату, она создаст своеобразный воздушный капкан, максимально снижая теплообмен с окружающим пространством, передавая все тепло в змеевик, а далее посредством шланга, в систему отопления дома.

Корпус устройства вы тоже сможете собрать самостоятельно, для этого вам надо использовать алюминиевые материалы или использовать менее долговечный, но легче поддающийся обработке деревянный материал. Работая с деревом, вы потратите значительно меньше времени на создание обогревателя, а с фанерой работать еще легче. Но все-таки лучше использовать раму из алюминия, ее долговечность, в сравнении с деревом, не идет ни в какое сравнение.

Определяемся с размерами коллектора

Теперь подведем итог, перечислим все необходимые для сборки эффективного самодельного коллектора материалы:

• Трубки из меди размерами 18 миллиметров – из них вы будете формировать змеевик (такие же трубки используют при сборке отопительных систем);
• черная матовая краска, стойкая к высоким температурам (при ее помощи вы нанесете селективное покрытие);
• минеральная вата (теплоизоляция);
• лист металла (медь, железо, сталь), толщина листа 0,8 миллиметров в толщину;
• угловые переходы 18 х 18 миллиметров;
• сантехнические переходы 18 мм х ¾ (нужны для того чтобы подключить к системе водоснабжения);
• сотовый поликарбонат (лицевое покрытие коллектора);
• лист алюминия и алюминиевые уголки для создания корпуса изделия, в случае отсутствия таковых – деревянные планки и лист фанеры для задней стены нагревателя;
• все необходимые для проведения паяльных работ инструменты.

Важно заранее определиться с габаритами вашего коллектора исходя из его размеров, заранее рассчитайте требуемое количество трубок, переходов и других материалов (проще говоря, общую производительность монтируемого устройства). Вычислите количество воды, которое потребуется для обеспечения теплового обмена во всей системе. Чтобы это сделать определитесь заранее, в каких целях будет использоваться коллектор – либо это только помывка посуды, либо для душа, либо для обеспечения покрытия всех хозяйственных нужд горячего водоснабжения в вашем доме. Для подогрева воды в целях помывки посуды или принятия душа будет достаточно собрать коллектор размерами 200 х 100 сантиметров, расстояние между трубками в змеевике должно составить от 8 до 10 сантиметров.

Процесс сборки самодельного солнечного коллектора

Начало сборки этого изделия солнечной энергетики стартует с изготовления змеевика. Если вам удалось подобрать готовый змеевик, окончательная сборка займет намного меньше времени. Подобранный змеевик стоит очень тщательно вымыть под струей воды (желательно горячей), чтобы изнутри вымыть все засоры и избавиться от остатков фреона. Если у вас не нашлось подходящих трубок, то нужное количество вы сможете приобрести в магазине. Но в этом случае придется изготовить сам змеевик. Для его изготовления нарежьте трубки на требуемую длину. Далее, используя угловые переходы, проведите их спайку в форме конструкции змеевика. Дальше, чтобы коллектор можно было подключить к системе водоснабжения, на края змеевика напаивайте сантехнические переходы размерами ¾. Существует несколько вариантов формы и конструкции змеевика, например, можно паять трубки в форме «лесенки» (если вы собрались реализовать такой вариант, тогда покупайте не угловые переходы, вам понадобятся тройники).

Потом на заранее подготовленный лист металла вы наносите селективное покрытие черной матовой краской, сделать это желательно не меньше чем в пару слоев. Дождитесь, пока воздушный поток высушит краску, и начинайте пайку змеевика (с неокрашенной стороны). Вся конструкция змеевика должна быть припаяна по всей длине трубок, сделав это, вы гарантируете максимально эффективный теплообмен и как следствие – максимальную передачу тепла в систему водоснабжения. Если сделаете все правильно, собранный вами солнечный коллектор заработает так, как и было задумано.

Ответственная стадия сборки

Заключительным этапом вам надо собрать корпус, который скрепит все компоненты устройства в единую конструкцию. Используя лист фанеры и деревянные бруски, нужно сбить прочный ящик. В используемых деревянных брусках заранее прорежьте пазы, в них вы потом вставите экран из поликарбоната (глубина паза около 0,5 см). Выходные отверстия для трубок можно сделать уже после того, как установите все основные компоненты. Далее, в уже собранный деревянный ящик, чтобы создать воздушный карман, вы укладываете изоляцию из минваты. Поверх минваты крепите панель со змеевиком. Края ваты подворачиваете так, чтобы змеевик не дотрагивался до стенок ящика. Нагревательная панель и панель из поликарбоната также должны иметь между собой расстояние и не прикасаться друг к другу.

Завершающая стадия состоит в обработке корпуса специальным раствором с водоотталкивающей способностью и покрывается эмалью (за исключением лицевой части).

Вот и все, солнечный коллектор своими руками готов. Для того чтобы его активировать, поставьте его на опорную конструкцию, развернув лицевой частью к солнцу таким образом, чтобы лучи падали на лицевую часть под максимально прямым углом. На крыше устанавливаете бак для накопления воды, он будет служить резервуаром. К верхней части бака проведите шланг, соединенный с верхней трубкой коллектора, к нижней части от нижней трубки. Подключив воду по такой схеме, вы обеспечите работу в режиме естественной циркуляции. Согласно законам физики, горячая вода будет подыматься кверху в направлении бака, а вытесняемая холодная будет попадать в коллектор для нагрева в змеевике. Не забудьте, что к баку необходимо присоединить шланг и вентиль для забора воды из бака, а также его наполнения новой.

Когда на улице жарко, в мире существенно возрастает количество такого мусора как пластиковые бутылки. Это бутылки от минеральной воды, от соков, пива и много другого. Одним автором был предложен способ, как этот материал можно использовать при создании очень полезной самоделки . Речь идет о таком устройстве как солнечный коллектор, который позволяет получать бесплатно горячую воду от солнечной энергии.

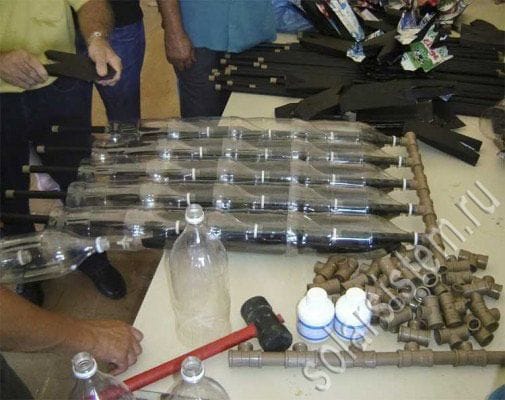

Автором этой самоделки стал бразилец по имени Jose Alano. Ее особенность в том, что такой коллектор способен активно работать как при восходе, так и закате солнца. Все дело в том, что солнечные лучи проникают сквозь бутылку и нагревают воду. Если же говорить о коллекторах со стеклом, то там солнечные лучи отражаются от поверхности, если не проходит под углом близкому к 90 градусам.

Материалы и инструменты для самоделки:
- пластиковые бутылки (их количество зависит от масштаба коллектора);
- тетра пака от сока или молока;
- ПВХ труба с внешним диаметром 20 мм и тройники (можно использовать медную трубку, но это дорогой материал);
- картон;
- канцелярский нож;
- черная термостойкая краска;
- ножницы;
- накопительный бак.

Процесс изготовления коллектора:

Шаг первый. Подготовка бутылок
Для создании коллектора нужны бутылки одинаковой формы, поэтому нужно немного постараться и найти их подходящее количество. Это нужно для того, чтобы можно было вставить бутылки друг в дружку, таким образом, образуется цепь из бутылок.

Когда бутылки найдены, нужно их вымыть и снять этикетки. Далее берется картон и из него изготавливается шаблон. Впоследствии, используя этот шаблон, у бутылок нужно отрезать нижнюю часть на заданном уровне. Это удобно делать канцелярским ножом.

Шаг второй. Делаем абсорбер
Чтобы сделать абсорбер понадобится тара от молока или соков (тетра паки). Пакеты нужно хорошенько промыть, поскольку содержимое при нагревании закиснет, и будет издавать неприятный запах. После сушки материал нарезается так, как указано на картинках. После этого его нужно покрасить черной краской (термостойкой).

Шаг третий. Собираем коллектор

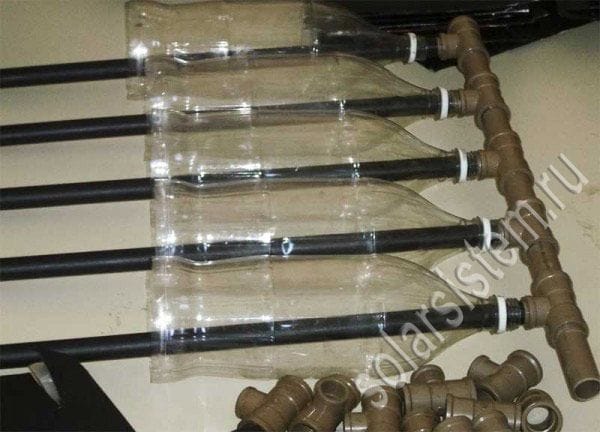

Теплообменник собирается из ПВХ труб, диаметр которых составляет 20 мм. Для этих целей нужно использовать только те трубы, которые предназначены для горячего водоснабжения. Уголки и тройники в верхней части соединяются с помощью клея для ПВХ. Чтобы повысить КПД коллектора, трубы нужно покрасить в черный цвет.

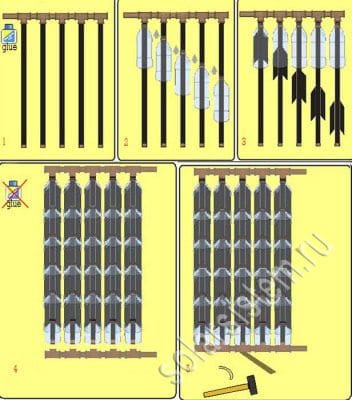

Собирается конструкция следующим образом. Сперва нужно взять бутылку и надеть ее на бутылку горлышком вперед. Затем берется абсорбер (тетра пак) и вставляется в бутылку до упора. Длина трубы составляет порядка 105 см, при этом количество бутылок на ней собранных таким образом не должно быть более пяти.

Шаг четвертый. Установка коллектора
Для установки коллектора понадобится деревянная или металлическая опора. Его нужно развернуть так, чтобы на него падало солнце, нужно ориентироваться на южном направлении.

Чтобы вода могла циркулировать естественным образом, бак нужно разместить по уровню выше коллектора. Теперь холодная вода будет опускаться вниз, так как она тяжелее, а горячая будет расширяться и поступать в бак. Расстояние от коллектора до бака должно быть минимум 30 см, тогда циркуляция будет проходить с нужной интенсивностью. Благодаря такому подходу никакие помпы не будут нужны. Бак нужно утеплить, чтобы снизить тепловые потери.

Еще систему можно оснастить турбулентным редуктором. Он нужен для того, чтобы горячая вода поступала в бак плавно и без напора, при этом плавно перемешиваясь с холодной. Изготавливается он из бутылки с закрытым дном, в ней нужно сделать ряд отверстий.
