Комфорт, комфорт и еще раз комфорт. Эта мысль все время сопровождает нас, когда дело касается проживания в доме. Согласитесь - кто не хочет, чтобы в доме всегда было уютно и комфортно? Таких не найдется. А теперь второй вопрос - от чего зависит качество проживания? Критериев много, но один нас интересует в первую очередь - это тепло в доме. Оно обеспечивается грамотно созданной системой отопления, где немаловажную роль играет подключение радиаторов.

• Однотрубное.
• Двухтрубное.

Чем же они отличаются друг от друга? Количеством контуров, а, соответственно, и объемом используемых материалов.

Однотрубная схема

По сути, это кольцо из труб, где центром является отопительный котел. Это самая простая схема разводки, которую лучше всего использовать в одноэтажных строениях, где применяется система с естественной циркуляцией теплоносителя. Или в многоэтажных зданиях с принудительной циркуляцией.

Скажем прямо - эта схема не самая лучшая, хотя очень экономичная в плане затрачиваемых для ее сооружения материалов. Но у нее есть один большой недостаток - невозможность регулировать подачу тепла. Устанавливать в такую схему какие-то контролирующие проборы проблематично. Поэтому в домах, где смонтирована именно однотрубная схема развязки, показатель тепловой отдачи равен проектируемой. Вот почему так важно правильно рассчитать данный показатель.

Внимание! Однотрубное отопление допускает лишь последовательное подключение радиаторов. То есть теплоноситель проходит все радиаторы один за другим, отдавая тепло. И чем дальше прибор расположен в цепи, тем меньше тепла ему достается.

Двухтрубная схема

В этой схеме присутствует два контура - подача и обратка. По первому контуру теплоноситель поступает на радиаторы отопления (алюминиевые, биметаллические, чугунные или стальные), а по второму он отводится к котлу. Но что удивительно, теплоноситель равномерно распределяется по всем батареям, что и является огромным плюсом этой схемы подключения.

Немаловажный момент - с двухтрубным подключением появляется возможность регулировать температуру в каждом отдельном радиаторе путем открытия или закрытия прохода в него. Здесь устанавливается обычный отсекающий вентиль, который позволяет увеличивать или уменьшать объем теплоносителя в каждой батарее.

Место установки

Казалось бы, место установки радиатора отопления уже давно определено. Ведь его основная функция - это отдача тепла. Но давайте смотреть шире на поставленную задачу. Установка радиаторов - дело серьезное. С их помощью необходимо создать определенные температурные нормы, которые будут влиять на оптимальный режим в квартире. А значит, их лучше всего устанавливать под окнами, откуда проникает холодный воздух, или около входных дверей. То есть отсекать зону холодного воздуха - это еще одна их задача.

И опять возникает «НО». Просто так взять и установить радиатор отопления под окном - это полдела. Существуют определенные нормы, которые необходимо принять во внимание. Правильное подключение радиатора отопления зависит во многом и от этих норм.

Что они в себя включают?

• Во-первых, любые батареи - алюминиевые, биметаллические, стальные или чугунные - должны монтироваться горизонтально. Небольшое отклонение в 1 градус допустимо, но лучше выставить приборы точно по горизонтали.
• Во-вторых, расстояние от радиатора до подоконника должно быть в пределах 10–15 см.
• Практически то же расстояние должно быть от пола до батареи.
• От стены до радиатора оно не должно превышать 5 см.

Именно эти нормы определяют максимально правильную и эффективную теплоотдачу отопительных приборов. Поэтому принимайте их как руководство к действию.

Способы подключения радиаторов отопления

Теперь можно переходить к основной теме и рассматривать непосредственно подключение радиаторов отопления. Существует три способа, как правильно подключить отопительные батареи.

Способ №1 - боковое подключение

Боковое подключение радиаторов

Самый распространенный вид подключения, когда дело касается системы отопления в городской квартире. В многоквартирных домах трубная развязка сооружается вертикально из квартиры в квартиру по этажам. Поэтому вертикальные контуры подачи и обратки называются стояками.

К ним батареи подключаются сбоку, отсюда и название. Чаще всего подключение проводят по схеме:

1. Подача - в верхний патрубок.
2. Обратка - в нижний.

Хотя это не столь принципиально, если вопрос затрагивает схему с принудительной циркуляцией теплоносителя. Правда, специалисты утверждают, что данная схема была выбрана не зря. Если поменять местами патрубки на батареях, то эффективность и коэффициент полезного действия отопительного прибора снижается на 7%. Это существенный показатель, так что его придется учитывать при включении радиаторов в отопительную систему дома. В системе отопления вообще нет неважных показателей или моментов. Небольшое отклонение от нормы может привести к достаточно серьезным потерям и в тепле, и в топливе, а, соответственно, и в деньгах.

И еще один момент. Если количество секций в батарее РИФАР не превышает 12 штук, то боковое подключение к системе отопления оптимально. Если же количество секций больше, то применяется диагональное подключение, которое еще называют перекрестным.

Способ №2 - диагональное подключение

Диагональное подключение

Специалисты считают, что диагональное подключение является идеальным. Для этого контуры отопления подсоединяются следующим образом:

• Подача - к верхнему патрубку батареи.
• Обратка - к нижнему, но с противоположной стороны прибора.

То есть оба контура соединяются между собой через радиатор по его диагонали. Отсюда и название. Преимущество этого соединения заключается в том, что теплоноситель внутри радиатора распределяется равномерно, за счет чего и происходит отдача тепла по всей площади прибора. Именно таким способом достигается существенная экономия топлива.

Способ №3 - нижнее подключение

Этот способ подсоединить радиаторы РИФАР к системе отопления встречается крайне редко. С нижним подключением много проблем, и особенно это касается равномерного распределения теплоносителя по всем радиаторам. Такой вид используется в однотрубной схеме подключения, где радиаторы установлены последовательно, и теплоноситель движется по цепочке от одного к другому.

Нижнее подключение радиатора

Кстати, схема «Ленинградка» - одна из самых распространенных, если говорить об отоплении одноэтажного дома. По сути, это закольцованная труба, в которую врезаны радиаторы. Подключить их довольно просто - для этого из нижних патрубков отводятся трубы, которые врезаются в сам контур. Получается, что теплоноситель, двигаясь в контуре по замкнутому циклу, поступает в каждый радиатор. Но при этом чем дальше отопительный прибор располагается по направлению движения горячей воды, тем меньше ему достается тепла.

Что делать? Есть два решения данной проблемы:

1. Увеличить количество секций радиаторов, расположенных в дальних от котла комнатах.
2. Установить циркуляционный насос, который создаст внутри отопления небольшое давление. Именно оно позволит равномерно распределить горячую воду по помещениям.

Кстати, циркуляционный насос сразу делает систему энергозависимой. В этом есть свой минус. Все дело в том, что отключение электричества во многих загородных поселках - дело обычное. Так что проблема с нижним подключением остается. Но чтобы движение теплоносителя было эффективным даже при выключенном насосе, необходимо позаботиться об установке байпаса.

Заключение по теме

Итак, вы смогли убедиться в том, что подключение радиаторов (РИФАР и других типов) - дело непростое и очень серьезное. Считается, что в городских квартирах оптимальный вариант - боковое соединение. Если дело касается частного домостроения, то диагональная схема подойдет лучше всего. С нижним подключением слишком много проблем. К тому же практика и тестирование показали, что этот вариант при неправильном подходе к организации монтажного процесса отличается слишком большими тепловыми потерями - до 40%.

В зависимости от планировки, площади квартиры, метода подачи теплоносителя и других параметров, способы подключения отопительных приборов могут различаться. Причем эти различия довольно существенны и заметно влияют на итоговую теплоотдачу всей системы. При неудачном монтаже утечки тепловой энергии могут доходить до 30 процентов, и потребитель, в конечном итоге, будет платить за тепло, которое не получает. Именно поэтому не стоит полагаться на советы соседей и знакомых в вопросе обеспечения теплом своего жилья, целесообразно самостоятельно разобраться во всех нюансах таких работ или доверить это специалистам.

Факторы, влияющие на эффективность отопительной системы

Прежде чем приступить к проектированию системы, приобретению батарей и необходимых расходных материалов, нужно рассмотреть нюансы, которые в значительной мере повлияют на выбор того или иного решения и помогут правильно подключить радиаторы.

1. 1. Количество и расположение стояков от магистрали центрального отопления.
2. 2. Места расположения, размер и количество отопительных приборов в квартире.
3. 3. Способ подключения, от которого будет зависеть конечное количество приобретаемых труб и фурнитуры при монтаже.

Разнообразие радиаторов, обычно алюминиевых, различающихся по многим параметрам, заставляет растеряться даже искушенного покупателя. Поэтому в вопросе выбора необходимо придерживаться некоторых основополагающих правил. Во-первых, способ подключения будет зависеть от того, какая схема подачи теплоносителя используется в доме собственника. Если каждый стояк имеет только одну трубу, то подключение однозначно будет однотрубным. Если же в наличии имеется два трубопровода, то в силах владельца по желанию осуществить подключение как по однотрубной, так и по двухтрубной схемам.

Второе, на что нужно обратить внимание, это место вывода отверстий в радиаторе. Подавляющее большинство используемых приборов имеет их боковое расположение. Если в квартире планируется реализация некоего дизайнерского решения, которому могут визуально повредить мало эстетичные выводы сбоку от отопительного прибора, то рационально будет приобрести батареи с нижним подключением. При этом трубопроводы можно скрыть под полом или провести по напольному покрытию, минимизируя нежелательный визуальный эффект.

При планировании количества и размера радиаторов нужно учитывать, что средневзвешенная норма теплоотдачи от них согласно действующим правилам должна составлять не менее 100 Вт на квадратный метр помещения. В северных районах, где температура окружающей среды в холодное время года опускается до минус 40 градусов, необходимо увеличивать этот показатель вдвое. Генерация тепловой энергии различными типами батарей указана в документации к изделию.

Размечая места под крепление приборов, необходимо придерживаться следующих правил:

1. 1. Основные места расположения – под окнами, в углах помещения, которые выходят на внешний угол всего дома, в кладовках, в подъездах.
2. 2. Расстояние от стены до отопительного прибора – не менее 3 см. В противном случае поток теплого воздуха от тыльной стороны батареи будет задерживаться, что снизит эффективность обогрева.
3. 3. Расстояние от пола до прибора – 6 см и более. Это обеспечит своевременное поступление холодного воздуха в процессе его конвекции в помещении.
4. 4. До подоконника необходимо оставить зазор минимум в 5 см.
5. 5. Для лучшего эффекта желательно разместить за отопительным прибором теплоотражающий материал – изоспан, пенофол или их аналог.
6. 6. Размещать радиаторы снизу оконного проема необходимо так, чтобы ось, проходящая через середину окна, совпадала с серединой прибора.

Соблюдая эти правила, можно добиться максимальной тепловой эффективности отопительной системы всей квартиры, что обеспечит комфортное проживание в любое время года.

Однотрубная схема

Является наиболее распространенной в коммунальных домах благодаря существенной экономии расходных материалов и простотой монтажа. Тем не менее, такой вариант подключения имеет несколько серьезных недостатков, и выбор именно такой схемы рекомендуется только в случае, если в стояке квартиры имеется всего один трубопровод, не позволяющий организовать подключение радиаторов отопления иначе.

Однотрубная схема подразумевает поочередную подачу горячего теплоносителя от одного радиатора к другому, из-за чего основной минус такой системы – постепенное уменьшение температуры по мере удаления от подающего стояка. То есть горячая вода, поступающая из системы центрального отопления, попав в первый радиатор, и нагревая его, остывает. И ко второй батарее подается уже с недостаточной для полноценного обогрева температурой. Поэтому выбирать такой способ рекомендуется для небольших помещений с одним-двумя радиаторами с количеством секций не более 8.

Вторым недостатком схемы с одним трубопроводом является невозможность установки терморегулирующих устройств для каждой батареи. При уменьшении подачи теплоносителя на одном приборе ее интенсивность снизится во всей магистрали. По этой причине такую схему целесообразно использовать в коммунальных домах с квартирами, имеющими небольшие комнаты с одним радиатором, причем чем ниже этаж, тем большее количество секций он должен иметь, так как при движении теплоносителя снизу вверх он остывает. В этом случае общая длина трубопровода должна не превышать 30 метров и иметь не более пяти радиаторов.

Однотрубная система может быть реализована боковым, нижним и диагональным способом подключения. При наличии на линии одного радиатора подключение будет односторонним боковым либо нижним. В таком случае рекомендуется использовать байпас – перемычку между подающей и отводящей трубами и краны для ремонта или замены батареи в случае неисправности. При наличии в магистрали двух или более отопительных приборов целесообразно выбрать диагональную схему, когда подающий трубопровод подключается к верхнему боковому входу батареи, а выходной – к нижнему с противоположной стороны прибора. Затем выходная труба подключается к верхнему разъему следующей батареи и т. д.

Схема отопления двухтрубного типа

Более качественно реализовать возможности центрального отопления в квартире позволяет способ подключения с двумя трубопроводами. В данном случае для подачи и отвода теплоносителя используются 2 трубы. Благодаря этому горячая вода поступает в отопительные приборы одновременно и с равной температурой, поэтому все батареи нагреваются одинаково, независимо от места расположения и количества секций. Несмотря на несколько больший расход материалов, по сравнению с однотрубной, имеет ряд явных преимуществ:

1. 1. Одинаковый нагрев всех отопительных приборов в квартире.
2. 2. Возможность регулировки температуры каждого отдельного прибора.
3. 3. Простой ремонт или замена радиатора в случае поломки.
4. 4. Меньший диаметр труб по сравнению с однотрубной разводкой, что сокращает разницу в стоимости практически до нуля.

Аналогично вышеописанному методу подключения с одной трубой, двухтрубная система также реализуется несколькими способами – по диагонали, боковым (односторонним) или нижним способом. Наиболее эффективным считается именно диагональное подключение, при котором потери тепла минимальны, именно при монтаже таким способом производители испытывают свои изделия на теплоотдачу.

Боковое одностороннее соединение

Используется при подключении одного отопительного прибора к стояку системы отопления. Тогда подающая горячую воду труба соединяется с верхним отверстием радиатора, а выходная труба (обратка) – с нижним на той же стороне. Схема широко применяется в многоквартирных домах большой и средней этажности, когда теплоноситель подается вертикально по нескольким стоякам в каждой комнате. В данном случае тоже необходимо использовать байпас и перекрывающие краны для безопасной эксплуатации всего стояка в случае замены батареи.

Стоит отметить, что одностороннее боковое подключение эффективно лишь при небольшой длине обогревательного прибора, количество секций не должно превышать 10-12. В противном случае горячий теплоноситель внутри радиатора будет перемещаться по кратчайшему пути и сторона батареи, обратная подключению, будет плохо прогреваться. Это также касается и однотрубной схемы подключения.

Диагональный способ подключения при двухтрубной схеме

Данный вид подключения является наиболее рациональным. Теплопотери в этом случае минимальны, а нагрев батареи происходит равномерно по всем секциям, поэтому можно использовать радиаторы с большим их количеством. Нужно помнить, что чем больше секций в приборе, тем большего диаметра должны быть подающая и отводящая трубы.

В зависимости от конкретной ситуации диагональная разводка реализуется двумя способами:

1. 1. Горячая вода подается в верхнее отверстие радиатора с одной из сторон и, пройдя все секции отопительного прибора, выводится из нижнего отверстия с противоположной стороны.
2. 2. Теплоноситель входит через нижнее впускное отверстие и выходит через верхнее, с противоположной стороны.

Диагональный способ подключения реализуется в любой квартире с наличием подающего и отводящего трубопроводов в стояке, но нужно помнить, что согласно законодательству существует ограничение на количество секций отопительных приборов, и их чрезмерное увеличение может повлечь штраф, демонтаж и приведение в соответствие с нормами.

Особенности нижнего подключения

Нижнее, его еще называют седельное, подключение характеризуется наиболее низким коэффициентом теплоотдачи и его используют только при явной необходимости, обычно с целью сокрытия трубопроводов под полом. В зависимости от конструктивных особенностей применяемых радиаторов различают:

Комфортные условия проживания в загородном коттедже невозможно создать без качественной отопительной системы. Она должна быть достаточно эффективной и экономичной, чтобы во время отопительного периода в жилых комнатах было тепло, а расходы энергоресурсов не выходили слишком высокими. Чтобы этого добиться, нужно правильно выбрать вид отопительной системы, а после этого подобрать наиболее подходящий вариант подключения радиаторов отопления в частном доме.

Виды отопительных систем

Отопительная система в частном доме может быть:

воздушной;

электрической;

Воздушная система

Данный вариант функционирует без теплоносителя. Воздух в доме прогревается непосредственно от нагревательных устройств – печей или конвекторов. При такой системе не используются радиаторы отопления. Воздушное отопление удобно для обогрева компактных дачных домов. Для больших коттеджей оно применяется крайне редко.

Электрическая система

В такой системе тепло передается через проводники тока. По этому принципу работает электрический теплый пол. Обогрев при помощи электрической системы может быть достаточно удобным. Но его обустройство требует повышенного внимания к правилам безопасности, а в процессе эксплуатации он дорого обходится владельцам дома.

Водяная система

Вид отопительной системы, при которой тепло передается посредством воды (иногда пара) как теплоносителя. Теплоноситель поступает из нагревательного устройства через трубы в радиаторы отопления. Это вариант считается наиболее удобным и практичным. Чаще всего в загородных домах отопление обустраивается именно таким способом.

Типы отопительных котлов

Центральным элементом отопительной системы является котел – отопительное устройство, в котором теплоноситель достигает нужной температуры. Схема подключения отопления в частном доме во многом зависит от того, какой именно котел в ней используется.

По назначению котлы делятся на двухконтурные и одноконтурные. Первый вариант – это оборудование, предназначенное и для отопления, и для нагрева воды. Одноконтурный котел греет только теплоноситель для отопления. По способу установки они делятся на напольные и настенные.

Различаются котлы и по виду топлива, при помощи которого обогревается теплоноситель. Существуют котлы следующих видов:

• электрические;

  твердотопливные;

  жидкотопливные;

  комбинированные.

Для работы твердотопливных котлов используется уголь, дрова, реже торф и другие варианты твердых горючих материалов. В качестве жидкого топлива для котлов соответствующего типа применяется дизель или отработанные масла.

Большинство загородных коттеджей отапливается газовыми котлами. В не газифицированных местностях часто используется обогрев при помощи электричества. Полностью независимыми от коммуникационных сетей являются котлы твердотопливные и жидкотопливные. Первый вариант более привлекателен тем, что для него нужны традиционные дрова и уголь, а не опасные горючие жидкости.

Самые предусмотрительные домовладельцы устанавливают в своих домах комбинированные котлы, предназначенные для работы на разных видах топлива. Например, можно установить электрокотел, дополненные камерой сгорания для твердого топлива, чтобы в случае повреждения электросети перейти на дровяное отопление.

Двухконтурные котлы, обеспечивающие жилище теплом и теплой водой, это преимущественно газовые устройства. Они универсальны, так как избавляют домовладельцев от необходимости покупать и устанавливать отдельно водонагревательный бойлер.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу утепления домов

Устройство радиатора отопления

Радиатор отопления состоит из нескольких теплообменных секций. Чем больше секций, тем, соответственно, выше мощность батареи. Существуют такие модели радиаторов, которые можно «доращивать» новыми секциями в случае необходимости уже в процессе эксплуатации.

Через все секции проходит один коллектор в верхней части и один в нижней. В каждой секции есть вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех секций, включая крайние. Поэтому радиатор имеет 4 выхода, но используются только два из них. Один подключается к трубе подачи теплоносителя, а второй служит для отвода остывшей воды обратно в котел. Незадействованные выходы закрывают заглушками. Так устроено большинство радиаторов.

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

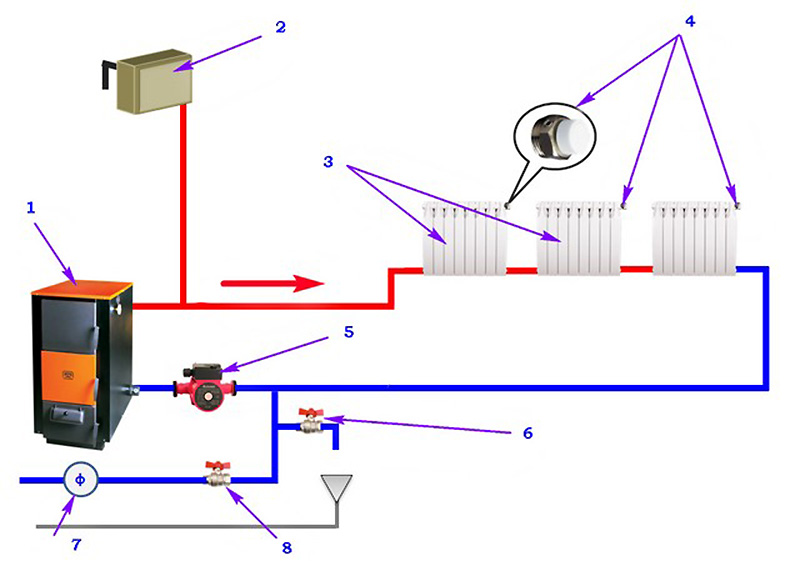

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Схема подключения радиаторов к отопительной системе

Теплоноситель перемещается по трубам и каналам батарей благодаря двум факторам. Первый – это стремление жидкости заполнить пустоты. При отсутствии воздушных пробок создается естественный динамический напор теплоносителя. Второй фактор – движение потоков разной температуры. Горячая вода стремится вверх, вытесняя в нижний поток холодную.

Диагональное верхнее подключение

Диагональное подключение радиаторов с верхней подачей позволяет обустроить самое эффективное отопление помещений. Горячая вода подается в верхний вход, внутри она распространяется по секциям, и, остывая, опускается вниз, после чего вытесняется в нижний вход в коллектор обратки, расположенный с другой стороны радиатора.

Двустороннее нижнее подключение

Подача осуществляется в нижний вход с одной стороны, а обратка выходит из нижнего входа с другой стороны батареи. Эффективность в этом случае ниже, чем в предыдущем варианте. Зато такое подключение позволяет максимально скрыть трубы.

Одностороннее нижнее верхнее подключение

Используется в основном в многоэтажных домах. В коттеджах в 2 или 3 этажа с однотрубным отоплением тоже иногда применяется. Разница между нижним и верхним подключением в том, что в первом случае горячая вода подается в нижний вход, и выводится под напором через верхний вход, а во втором случае происходит наоборот. В обоих случаях завод и вывод теплоносителя располагаются с одной стороны. Стоит отметить, что из всех существующих вариантов одностороннее нижнее подключение самое неэффективное.

Видео описание

Какую систему подключения радиаторов выбрать

Другие варианты

Теоретически можно применить еще диагональное подключение с подачей снизу или двустороннее подключение с подачей сверху. Эти два варианта тоже будут работать, если все сделать правильно. Однако функционирование системы будет сильно затруднено за счет пересечения потоков. Поэтому лучше не экспериментировать и брать за основу диагональное верхнее подключение или двустороннее нижнее.

Расположение радиаторов

Для качественного отопления коттеджа нужно не только грамотно выбрать схему отопления, но и правильно расположить батареи в помещениях. Установка батарей отопления в частном доме осуществляется на основании расчетов, произведенных специалистами. Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:

объем помещений;

уровень теплопотерь здания;

схема врезки радиатора;

на какой высоте будут установлены батареи, и многое другое.

Видео описание

Обычно радиаторы располагают под окнами. При этом создается барьер холодному потоку воздуха, идущему от окна. Кроме того, воздух, поступающий из оконного проема «высушивается» теплом от радиатора, в результате на поверхностях в помещении не собирается конденсат. Батарея должна быть немного уже окна, и располагать ее нужно по центру относительно оконного проема.

Радиатор не должен примыкать верхней частью к подоконнику, так как при этом усложняется процесс распространения тепла. От пола до нижнего уровня батареи должно быть около 100 мм. Более высоко расположение приведет к тому, что воздух непосредственно над полом будет плохо прогреваться. Если установить радиаторы слишком низко, под ними сложно будет убирать скапливающуюся пыль.

Планируя установку батарей необходимо учитывать особенности стены. Современные батареи не очень тяжелые, но в некоторых случаях характеристики стены требуют усиления поверхности, на которую будет монтироваться кронштейн для элементов отопления.

Видео описание

Монтаж радиаторов отопления

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу монтажа водоснабжения, канализации и отопления . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Заключение

Процесс расчета, проектирования и установки системы отопления можно доверять только квалифицированным специалистам. Но самые простые правила подключения радиаторов должен знать каждый домовладелец. Эффективный принцип подключения и расположения отопительного оборудования – это гарантия того, что в доме всегда будет царить благоприятный и комфортный микроклимат.

Максимальная отдача от системы отопления в частном доме будет в том случае, если владелец выберет оптимально подходящие по мощности и другим характеристикам радиаторы, подключит их по правильно составленной схеме, и обеспечит соответствующую эксплуатацию и обслуживание всей системы. Разработанные специалистами схемы в частном доме направлены именно на подбор оптимального варианта монтажа для любых архитектурных решений жилья. Общая схема разводки труб и подключения приборов отопления, котла и запорной арматуры для одно- или двухэтажного здания может выглядеть так:

Особенности монтажа отопительных радиаторов

Каждый частный дом – строение индивидуальное и неповторимое, поэтому и конкретная схема подключения батарей отопления в частном доме составляется, исходя из реалий жилья и его архитектуры. Нарушение монтажа может привести к тому, что радиаторы будут прогреваться неравномерно, будут возникать воздушные пробки, движение теплоносителя будет затруднено, и эффективность работы котла и расхода энергоносителей будет сведена к минимуму.

Схему можно составить самостоятельно, имея хоть какой-то опыт домашних и строительных работ, но проще и эффективнее обратиться в соответствующую компанию, предоставив организации взять на себя ответственность за качественную работу отопления в вашем доме. Разрабатывая и воплощая в жизнь схему трубной разводки и монтажа всех коммуникаций, нужно уделить внимание таким пунктам:

1. Проверить соответствие теоретического монтажа труб и радиаторов реальным характеристикам приобретенных приборов и материалов, используя выкладки расчетов похожих схем;
2. Обеспечить правильное и последовательное подсоединение комплектующих системы – это трубы, запорная, контролирующая и регулирующая арматура, отопительный котел и насосы;
3. Подобрать материалы, узлы и детали, наилучшим образом подходящие для выбранной схемы.

Следующий этап – выбор места размещения и схемы подключения радиаторов согласно существующим СНиП:

1. Между полом и нижней кромкой батареи должно быть расстояние ≥ 10-12 см;
2. Между подоконником и верхней кромкой батареи отопления должно быть расстояние ≥ 8-10 см;
3. Между задней стенкой радиатора и стеной дома должно быть расстояние ≥ 2 см;
4. Нежелательно располагать радиаторы в нишах или закрывать их декоративными экранами.

Важно: Если пренебречь этими простыми правилами, то коэффициент отдачи тепла радиатором существенно понизится, вызвав нарушения в работе всей системы отопления.

Оптимальное место для установки радиаторов в любом помещении – под окном, а если нет окна – рядом с дверью. То есть, источник тепла должен купировать исходящие потоки холодного воздуха. Если в комнате несколько окон, то по возможности радиаторы рекомендуется располагать под каждым окном, подключая их последовательно. Если комната угловая, то радиаторов вдоль холодной стены тоже должно быть установлено несколько. Такая схема подключения отопления в частном доме не будет намного дороже, но обеспечит теплом любое, даже неприспособленное для отопления помещение.

Современные схемы отопления подразумевают, что каждый радиатор имеет опцию ручной или автоматической регулировки обогрева – клапана или вентили, автоматические терморегуляторы. Эти механизмы позволяют регулировать теплоотдачу отдельно взятого радиатора в ручном или автоматическом режиме.

Типы трубной разводки

Подключать батареи или радиаторы рекомендуется в одном из двух вариантов – это одноконтурная (однотрубная) и двухконтурная (двухтрубная) схема подключения радиаторов. Отопление по одному контуру распространено в многоэтажках, так как в них горячая вода подается сначала наверх, а после обхода всех радиаторов подается в котел через трубу обратной подачи (обратку). Такое решение не обязывает применять циркуляционный насос, так как вода при подаче сверху сама создает давление для продвижения теплоносителя. Если котел находится ниже верхнего этажа, то необходимо подключать циркуляционный насос.

Преимущества одноконтурной схемы трубной разводки:

1. Дешевые детали и узлы схемы, низкие трудозатраты, небольшое количество используемых материалов;
2. Простой монтаж и обслуживание системы;
3. Возможность объединения с другими системами отопления – «теплый пол» и нестандартными отопительными приборами – регистрами или самодельными батареями;
4. Монтаж в комнатах с любой архитектурой и геометрией;
5. Эстетичный минимализм в дизайне.

Недостатки:

1. Сложные гидравлические и тепловые расчеты;
2. Давление и теплоотдачу на отдельно взятом радиаторе регулировать можно, но при этом изменения в теплоотдаче будут сказываться на других отопительных приборах;
3. Необходимость создания высокого давления в трубах – естественным или принудительным путем.

Важно: При работе одноконтурной системы иногда появляются трудности со свободной с циркуляцией горячей воды или антифриза, которые полностью решаются включением в схему помпы для принудительной циркуляции теплоносителя.

Подключение батарей по двум трубам доме основано на принципе параллельного подсоединения всех батарей в доме. Таким образом, подающая труба конструктивно не связана с трубой обратной подачи остывшей воды в систему, а вместе трубы объединяются только в конечной точке.

Достоинства двухконтурной схемы:

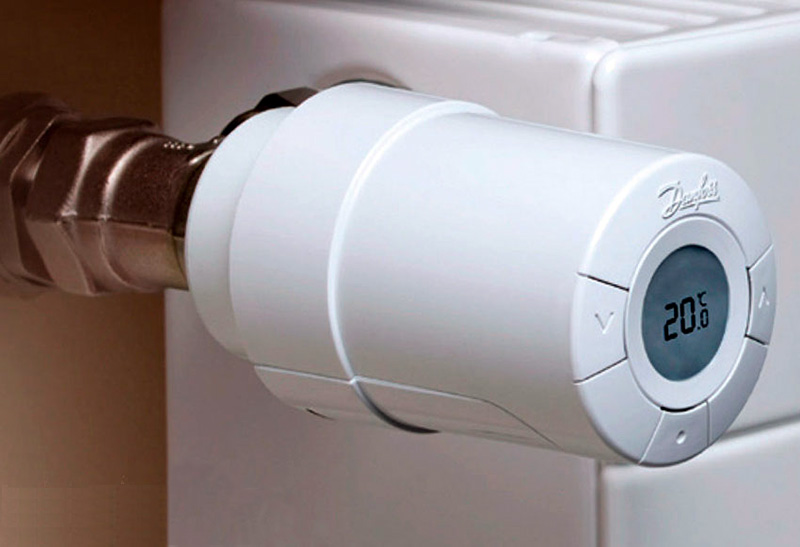

1. Есть возможность устанавливать автоматические терморегуляторы на каждый радиатор;
2. Удобное обслуживание и хорошая ремонтопригодность системы – любые работы можно проводить на локальном участке, не отключая все отопление в доме;

Недостатки:

1. Монтаж двухтрубной схемы стоит дороже, время сборки и настройки всех элементов и узлов выше, чем у одноконтурной схемы отопления.

Решения по подсоединению радиаторов

Кроме существующих и опробованных решений по вариантам трубной разводки для отопления разработано и внедрено несколько рабочих схем, как правильно включить радиаторы в схему. Это следующие решения:

Боковое или одностороннее подсоединение радиаторов в системе: подающая труба с горячей водой и труба обратного хода теплоносителя подключается с одной стороны радиатора. Такое подсоединение решает проблему одинакового нагрева каждой секции радиатора, расходы на закупку узлов и деталей минимальны, объем теплоносителя в системе тоже стремится к минимуму. Такая схема часто применяется в многоэтажках, где всегда большое количество батарей или радиаторов. Если радиатор в боковой схеме многосекционный, то дальние секции будут прогреваться намного слабее, поэтому оптимальное количество секций для любого варианта радиатора или батареи – 12. Если такое решение не подходит, лучше включить прибор по другой схеме – с нижним или диагональным подсоединением.

Диагональное или перекрестное подключение подходит для приборов отопления с числом секций больше 12. Диагональной схема называется, потому что труба подачи подводится сверху, а труба обратной подачи – снизу, причем обе трубы находятся с противоположных концов батареи. Здесь подающая труба так же, как и в предыдущей схеме подключения, подключается сверху, а обратная труба – снизу, но подводятся они с противоположных сторон батареи отопления. При организации такого подключения прибор прогревается по всем секциям равномерно, что повышает отдачу тепла по всей системе.

Нижнее подключение или «ленинградка» подходит для отопительных систем со скрытыми трубами – в стенах или под полами. Обе трубы – и подводящая, и обратка – подключаются к радиатору снизу, к противоположным на радиаторе секциям. Недостаток у такой схемы один – высокие потери тепла, которые могут достигать 12-14 %. Минимизировать утечку тепла можно включением в схему воздушных клапанов, которые будут удалять воздуха из труб, увеличивая тепловую мощность радиатора. Чтобы радиатор при таком подключении можно было ремонтировать и обслуживать, подача и обратка оснащаются специальными вентилями, а для регулирования – автоматическим терморегулятором, который врезается в трубу подачи теплоносителя.

Монтаж радиаторов

Систему отопления в своем доме можно разработать и подключить своими силами, не тратясь на услуги профессионалов. Тем более, что схемы подключения простые и не требуют использования специальных инструментов и дорогостоящих материалов. Важно только соблюдать технологию и последовательность операций. Если все соединения будут герметичными и собранными согласно схеме, то проблем с запуском и последующей эксплуатацией отопления не будет, а затраты на материалы и работу будут минимальными.

Порядок монтажа нового радиатора:

1. Перед демонтажом старого радиатора и установкой нового прибора необходимо перекрыть отопление главным вентилем на котле;
2. Размечаются точки крепления нового радиатора. Обычно радиатор вешается на идущие в комплекте кронштейны, которые крепятся на дюбеля к стене;
3. Собирается радиатор – в монтажные отверстия ввинчиваются на FUM ленту или паклю переходники, которые поставляются в комплекте с радиатором.

Важно: переходников для подключения радиатора должно быть четыре: два с левой резьбой, и два – с правой.

1. Резьбовые отверстия в радиаторах, которые не будут использоваться для подключения, закрываются: одно – краном Маевского, остальные – запорными колпачками. FUM или пакля наматывается: на правую – по часовой стрелке, на левую – против часовой стрелки;
2. Шаровые вентили подсоединяются в места подключения к трубам;
3. Радиатор крепится на место при помощи кронштейнов, и соединяется с трубами – не забывайте использовать подмотку для герметизации;
4. Система опрессовывается, проводятся пуско-наладочные работы.

Перед подключением батареи или радиатора отопления к системе, организованной по любой представленной схеме, следует выбрать тип трубной разводки и схему подключения труб и радиаторов. Работы по разводке труб, сборке схемы и подключению радиаторов можно сделать своими руками, соотнося собственные требования к строительным нормативам и технологии монтажа.

1. Работа в обратном направлении – подающую трубу путают местами с обраткой. Ошибка видна при пуско-наладочных работах – радиаторы плохо прогреваются, сразу образуются воздушные пробки;

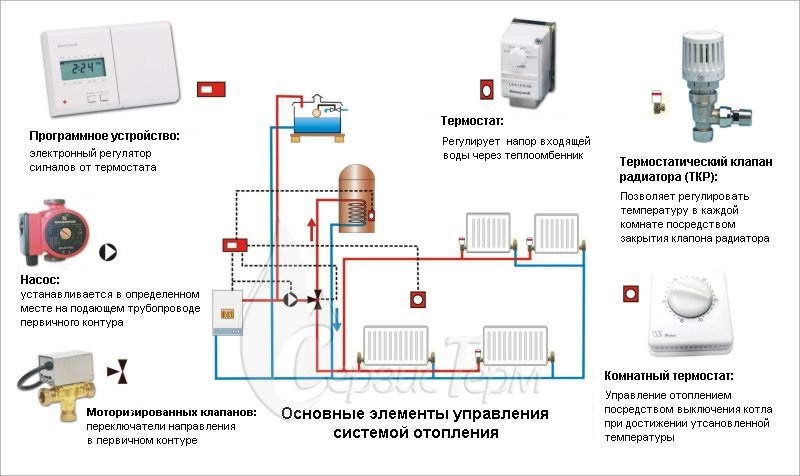

2. Радиаторы закрываются декоративными решетками и экранами, затрудняющими доступ к терморегулятору. Движение теплого воздуха ограничено, регулятор может отключить котел при слабо прогретых радиаторах, что приводит в общих случаях к 20% потере теплоотдачи. Поэтому экраны должны быть максимально решетчатыми, а не глухими. Без клапанов батареи будут прогреваться неравномерно;
3. Установка головки термостата в вертикальном положении вызовет перебои в его работе. Исправить ситуацию просто – достаточно изменить положение головки.

Когда заходит речь об обеспечении помещения теплом, то в первую очередь говорится о . От нее зависит комфорт в доме, вне зависимости от того, будет это частный дом или квартира. Естественно, в наше время эта система должна быть экономически выгодной. Одним из важных моментов при устройстве является то, как подключить батарею отопления правильно. При неправильном их размещении значительно увеличится расход тепла. В большинстве случаев радиаторы устанавливают под окнами, чтобы теплый воздух эффективнее соединялся с воздухом в комнате.

Необходимо правильно подходить к выбору радиаторов и продумать, как подключить батарею отопления надлежащим образом. Ведь если сделать это не по правилам, можно получить большие неприятности. Поэтому при установке необходимо знать некоторые параметры: , чистоту и температуру теплоносителя , а также следует учесть его дизайн.

Подключение радиаторов отопления условно можно разделить на несколько этапов:

• Крепление радиатора к несущей поверхности
• Проведение монтажных работ

Поговорим об этом подробнее.

Выбор места установки радиатора

Радиатор отопления в частном доме можно установить практически в любом месте. Все зависит от желания владельца, его представления о комфорте и дизайне. Однако целесообразнее устанавливать приборы отопления «на пути» потерь тепла, что не только снизит их величину, но и создаст ощущение комфорта.

Наибольшие тепловые потери в доме происходят через поверхность окон. Установка современных стеклопакетов, тройное остекление и применение новейших технологий для снижения теплопроводности стекол снижают уровень потерь тепла, но все же тепловое сопротивление стеклопакетов значительно ниже теплового сопротивления стен.

Зимой, при минусовой температуре, даже при полном отсутствии сквозняков ощущается поток холодного воздуха, идущий от оконных проемов. Для создания комфортных условий в помещении применяется экранирование поверхности окон восходящими потоками теплого воздуха. Для этого радиаторы отопления устанавливают под подоконниками. Причем ширина прибора отопления должна быть соизмерима с его шириной (допустимым считается отклонение в ту или иную сторону на 5-10%)

Если установки радиаторов под окнами недостаточно, их монтируют на поверхности наружных стен.

Для нормальной работы радиатора и обеспечения свободной циркуляции потоков воздуха прибор отопления должен отстоять от стены не менее чем на 3 см. Между полом и батареей, а также между верхней частью радиатора и подоконником должно быть расстояние не менее 10-12 см.

Крепление радиаторов к несущей поверхности

Большинство производителей теплотехнического оборудования в техническом паспорте радиатора дают исчерпывающие рекомендации по их монтажу и способу крепления к базовой поверхности. Кронштейны и все необходимые комплектующие элементы для правильной установки радиатора обычно тоже идут в комплекте.

Монтаж радиатора начинается с разметки стены, поверхность которой должна быть полностью отделанной (окрашенной и подготовленной к установке). Выполнить какие-либо отделочные работы под уже установленным радиатором весьма проблематично.

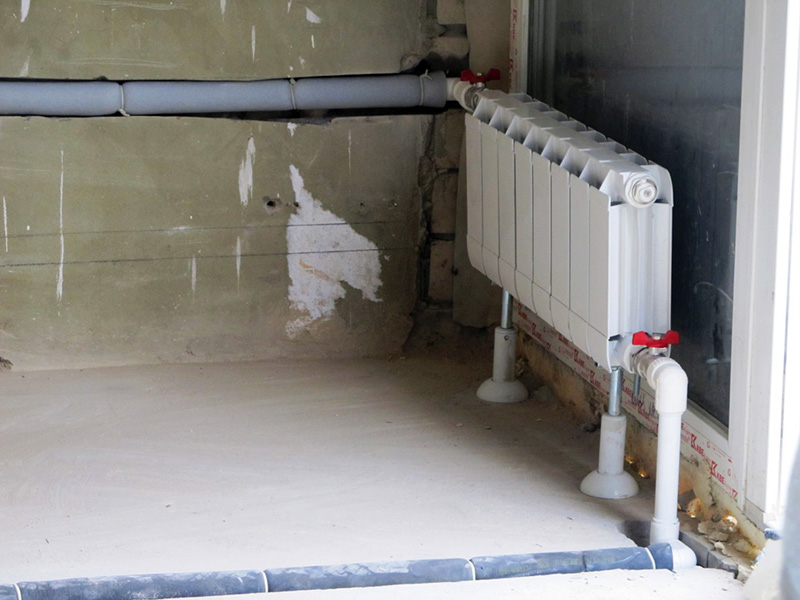

При монтаже приборов отопления с большим внутренним объемом и большой массой, например, чугунных радиаторов, к качеству стены и способу крепления предъявляются особые требования. Для обеспечения большей надежности чугунные радиаторы снабжаются дополнительной опорой, устанавливаемой на пол.

Монтаж чугунных радиаторов только на пол не практикуется: обязательно предусматривается крепление отопительного прибора к стене.

Допускается установка на пол (без фиксации к поверхности стены) специально предназначенных для этого радиаторов: чаще всего дизайн радиаторов в форме скамеек, лавочек и лежанок.

Подключение батарей трубам системы отопления

Подключение радиаторов отопления может быть боковым или нижним. Информация об этом содержится в технических характеристиках прибора отопления. Определить, о каком именно приборе отопления идет речь, несложно, достаточно просто осмотреть его: у радиатора с нижним подключением входное и выходное отверстия расположены близко друг к другу и находятся в нижней части корпуса.

Обе трубы системы отопления (подача и обратка) подсоединяются к радиатору в нижней части корпуса. Причем подача располагается ближе к центру, а обратка смещена к краю. Ход теплоносителя внутри прибора отопления с нижним подключением можно сравнить с движением воды по кругу. Движение теплоносителя по столь сложной траектории неизбежно ведет к снижению его скорости, что негативно сказывается на КПД радиатора. Как следствие, теплоотдача прибора отопления с нижним подключением всегда ниже теплоотдачи аналогичного радиатора с боковым подключением.

Однако, отопительные приборы с нижним подключением позволяют избавиться от труб отопления в интерьере, поместив их под плинтусами или под фальшь полом, что неизбежно вызывает интерес к ним со стороны дизайнеров интерьеров и объясняет постоянно растущую популярность именно этого вида радиаторов.

Установка радиаторов с боковым подключением

Обычный радиатор имеет 2 пары отверстий, расположенных с одной и с другой стороны прибора, что позволяет подключать их наиболее удобным способом с учетом реальной ситуации монтажа отопления, что особенно важно при дефиците свободного пространства (например, радиатор в углу комнаты можно подключить только с одной стороны).

Если ситуация позволяет, нужно выбирать наиболее эффективные способы подключения с минимальными потерями тепловой мощности:

Лучший и самый эффективный способ: диагональное подсоединение, при котором подача подключается к верхнему патрубку, а обратка к нижнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает максимальную теплоотдачу любого прибора отопления.

Самый нежелательный вариант подключения: диагональное подсоединение, при котором подача подключается к нижнему патрубку, а обратка к верхнему патрубку с противоположной (диагональной) стороны радиатора. Такое подключение обеспечивает минимальную теплоотдачу любого прибора отопления.

Подача и обратка подсоединены с одной боковой стороны прибора отопления. При таком способе подключения наблюдается снижение эффективности работы радиатора в среднем на 5%

Подача и обратка подсоединены к нижним патрубкам прибора отопления. Такой способ подключения снижает теплоотдачу радиатора в среднем на 10%.

Особенности монтажа радиаторов в однотрубной системе отопления

Однотрубная система отопления может быть вертикальной или горизонтальной. Ее устройство предельно просто: каждый прибор отопления «заменяет» кусочек трубы с теплоносителем, не меняя при этом направления его движения. Это значит, что при выходе радиатора из строя (всякое может случиться: например, произошел засор, блокирующий движение воды в системе) остановится вся система отопления, а это уже чревато разморозкой труб или закипанием котла. Чтобы избежать этого, радиаторы в однотрубной системе отопления устанавливаются с байпасом, диаметр которого должен быть меньше диаметра подачи и обратки.

Подключаем…

Как уже было сказано выше, все необходимые для монтажа комплектующие обычно приобретаются вместе с прибором отопления. Если они не входят в комплект поставки, лучше все элементы для монтажа (футерки, заглушка и кран Маевского) купить той же торговой марки, что и прибор отопления.

Подключение радиатора начинается с установки футерок, две из которых с левой наружной резьбой, а две с правой резьбой. При их вкручивании главное не ошибиться и не переусердствовать: если деталь «не идет», не нужно прикладывать усилия и пытаться установить ее любым путем. Вероятно, у нее просто другая резьба. Особенно осторожным нужно быть с алюминиевыми радиаторами, в которых легко срывается резьба. Внутренняя резьба всех футерок правая.

После подключения радиатора свободным останутся два патрубкаа, в верхний из которых вкручивается кран Маевского, обеспечивающий сброс воздуха и устранение воздушных пробок, а в нижний устанавливается заглушка.

Видео инструкция - Как установить батарею отопления

Установка радиатора окончена!

Виды отопительных систем

Перед тем, как устанавливать батареи отопления, необходимо четко знать, к какой системе она будет подключена. Это может быть однотрубная и двухтрубная.

Простейшим способом подключения является однотрубное. По такому принципу сделана система отопления в многоэтажных домах, когда нагретая вода поступает вверх по радиаторам, установленным в квартирах. Такая система неудобна тем, что в ней нет приборов, которые позволяют настраивать температуру обогревателей. Специально для этого необходима установка отдельных конструктивных составляющих.

Двухтрубная система особенно хороша для тех, кто думает, как подключить батарею отопления в загородном доме. Ее работа строится на подаче горячей воды по одной трубе, а ее отвод – по другой в противоположном направлении. В этом случае тепло распределяется по батареям одинаково. Его можно контролировать с помощью вентиля, вмонтированного в трубе радиатора.

Виды радиаторов

При выборе радиаторов отопления необходимо точно знать, куда они будут устанавливаться, с какой стороны, и будут ли подходить под дизайн помещения. Тем более, в наше время выбор данного оборудования огромен:

• секционные;
• пластинчатые;
• трубчатые;
• панельные.

Секционные батареи легко конструируются из отдельных секций в радиатор нужной длины, в зависимости от того, сколько тепла необходимо от них получить. В свою очередь, они делятся на категории:

• стальные;
• алюминиевые;
• чугунные;
• комбинированные (биметаллические).
