Техническое масло, минеральное (из нефти) либо синтетическое, в ходе его эксплуатации загрязняется физическими и химическими примесями. Подобную отработку, по сути, нужно утилизировать. Однако наш народ находит способы применять ее в хозяйстве. Например, в качестве топлива для печек.

Отопление, при помощи выработавшего свой ресурс смазочного состава, даст возможность существенно понизить энергозатраты для обогрева гаража, мастерской, теплицы, бани и пр.

Схема печки на отработке.

Особенности печек на отработке

Важные моменты

Инструкция о том, как разжечь описываемую печь, очень проста. Положите в устройство немного бумаги, налейте в него один литр масла и подожгите бумагу. Когда отработка, спустя несколько минут, закипит, произойдет его самовозгорание. После этого нужно будет лишь периодически подливать порциями, по 4/5 литров, в печку топливо.

Теперь о мерах безопасности.

• Нельзя ставить такие конструкции в помещениях со сквозняками.
• Запрещено их также монтировать в захламленных местах, где на агрегат могут попасть какие-либо предметы и воспламениться.
• Не следует ставить устройство рядом с легковозгорающимися материалами и предметами. С подобными веществами не рекомендуется и работать вблизи обогревателя.
• Вокруг печки должно быть не меньше 50 см свободного пространства.

Устройство самодельных агрегатов на отработанном машинном масле

Существует несколько вариантов конструкций обогревателей на отработке.

Общие моменты

• Крышки для подачи в агрегат воздуха и заливки масла должны легко проворачиваться на болтах либо заклепках. Регулируя степень открытости отверстий под ними, можно изменять расход горючего и тепловую мощность печки.
• Дымоход нужно ставить под углом, а затем выводить по комнате на высоту 4 м и более, точно вертикально.

Обратите внимание! Верх устройства является его самой нагреваемой частью. Исходя из этого, оно может спустя год эксплуатации выгореть. Чтобы увеличить срок службы верхнего бачка, рекомендуется на безопасном удалении поставить вентилятор, который будет его обдувать. Кстати и КПД печки при этом увеличится.

• Металлический резервуар для масла в обогревателе должен иметь толщину не меньше 3 мм.
• Как видно на фото, эстетичность вида печки можно повысить, окрасив ее смесью измельченного мела, жидкого стекла и алюминиевой пудры. Соотношения ингредиентов красителя таковы: 500 миллилитров клея, 20 грамм мела и 200 грамм пудры.
• Габариты отопительного прибора можно произвольно увеличивать либо уменьшать. Главное тут — соблюдать пропорциональность его элементов.
• Сечение трубы для догорания паров топлива, также можно выбирать самостоятельно. Отверстия в данном элементе агрегата должны иметь диаметр в 10% от его диаметра.

Обогреватель на отработке из баллона

Этапы самостоятельного изготовления печки на техническом масле можно существенно сократить, использовав газовый, кислородный либо углеродный баллон, а, не сваривая листы металла. Подобная емкость имеет такую толщину стенок, что обогреватель будет служить долгие годы.

Подобный агрегат будет отвечать всем нормам пожарной безопасности, а обогревать сможет любые по площади помещения. Например, при использовании такой печи для отопления 80/90 м², внутренняя температура будет варьироваться от 18 до 22 градусов, в зависимости от наружной температуры. Необходимо будет лишь оборудовать печку водяной системой отопления. Водный контур для съема тепловой энергии можно сделать из нижней части столитрового газового баллона.

Масло в таком устройстве будет подаваться самотеком. Принудительной подачи воздуха подобная печка также не будет требовать, благодаря тому, что отлично функционирует на естественной тяге. Дымоход для устройства можно сделать из железных труб, толщиной 2 миллиметра и сечением 110 мм.

Обратите внимание! Высоту контура агрегата надо сделать такой, чтоб она соответствовала высоте источника горения внутри устройства. В этом случае баллон не будет нагреваться до пожароопасных температур.

Печка с наддувом

Один из самых эффективных вариантов описываемых конструкций — это печь, имеющая наддув. Правда, цена ее будет несколько большей, чем описанное выше устройство. Тепло в таком устройстве может сниматься с помощью контура с отработкой и отопительными радиаторами. В дополнение тепловая энергия отдается от обдувания вентилятором.

Наддув можно организовать моторчиком от автомобильного кулера, обдув обогревателя – бытовым вентилятором на 220 v. В контуре печи лучше всего смонтировать циркуляционный насос. Это даст возможность не мучиться с углом наклона отопительных труб. Расширительный бак можно установить любой, главное, чтобы его горловина была частично или полностью открыта.

Подобный агрегат может обогревать помещения, имеющие площадь до 150 м². Горючего он расходует немного – всего 1 литр за час, при режиме температур внутри помещения +14/15 градусов. Если этого недостаточно, то температуру можно увеличить, регулируя заслонки, либо увеличив обороты моторчика наддува. При этом затраты топлива будут больше на пол-литра за час.

Как сделать обогреватель самостоятельно

1. Чтобы сделать печку на отработанном машинном масле, используйте листовую сталь. Окрасить ее можно либо готовой термостойкой краской, либо составом, который был описан выше.
2. Устройство должно разбираться на части – для его перевозки и чистки.
3. Оптимальная конструкция печки на отработанном масле: нижняя емкость для топлива, середина (труба-горелка с отверстиями, обогащающая пары горючего кислородом), верхняя поверхность, представляющая собой греющий модуль.
4. Отверстие под заливание топлива должно располагаться на лицевой части (внизу) устройства. Там же поместите отверстие, которое будет регулировать тепловую мощность горения.
5. Верх отопительного прибора должен обладать газоотводной трубой. Ее назначение — отведение продуктов сгорания топлива.
6. Желательно делать отверстия под регулирование горения и заливание горючего с лицевой части обогревателя.
7. Отопительный прибор должен располагаться на идеально горизонтальной поверхности. Система отведения продуктов сгорания топлива должна быть сделана из термостойких труб и качественных фасонных деталей.
8. Самый удаленный от топливной камеры участок дымохода можно сделать из толстой стали-оцинковки либо эмалированного аналога. Допустимо использовать асбестовые либо керамо/цементно — асбестовые трубы, толщина стенок которых будет не менее 1 миллиметра. Внутреннее сечение дымохода должно составлять не меньше 10 см.
9. Как видно на видео, дымоход надо собирать вверху описываемой конструкции.

Для обогрева технических помещений (гаража, мастерских и др.) служит печь на отработке с наддувом или без него. Правильное изготовление устройства позволяет приобрести хорошее средство для отопления помещений и нагрева воды.

Отработанное масло часто бывает некуда девать, а как топливо оно хорошо подходит, поскольку не надо приобретать и складировать дрова или расходовать электричество. Расход топлива не превышает 2 л в час. При этом его не надо особенно подготавливать в плане подогрева, очистки и подачи насосом под давлением.

Достоинства печи на отработке

При правильной эксплуатации и соблюдении норм безопасности у печи проявляются следующие достоинства.

1. Эффективный обогрев закрытых пространств: технических помещений, теплиц, бытовых построек.
2. Быстрый прогрев помещений.
3. Независимость аппарата от газа и электричества.
4. Конструкция позволяет готовить пищу.
5. При нормальном режиме печь не дает много гари и копоти.
6. Простота эксплуатации.
7. Возможность транспортировки из-за небольших габаритов и веса.
8. Отсутствие открытого пламени.
9. Для изготовления печи можно использовать металлолом.
10. Печь обеспечивает сжигание масла и его паров. При правильной эксплуатации устройство не будет пожароопасным.

Недостатки

Имеются, к сожалению, у него и недостатки:

• отработку следует фильтровать, поскольку примеси забивают питающую трубку;
• необходимость сооружения дымохода длиной более 4 м;
• наличие открытых раскаленных поверхностей;
• необходимость частой чистки печи и дымохода;
• неприятный запах топлива;
• загрязнение помещения и одежды при контакте с отработкой;
• погасить печь можно только после полного выгорания топлива;
• пожароопасность при неправильной эксплуатации, например, при переполнении отработкой камеры сгорания;
• масло загорается только при нагреве до температуры вспышки;
• гудение в процессе работы.

Принцип действия

Основой для печи на отработке послужил керогаз, который ранее использовался на дачах и в деревнях. В качестве топлива в нем применялся керосин, пары которого дожигали в отдельной камере. Чтобы не тратиться на топливо, был разработан способ сжигания отработанного масла, которое некоторые предприятия отдают дешево или даром.

Сделать печь своими руками не так трудно, но процессы сгорания масел, происходящие в ней, сложны. Чтобы пары полностью сгорали, их надо закручивать для лучшего перемешивания. Для полного сгорания масла тяжелые компоненты надо предварительно расщепить на легкие. Процесс называется пиролизом. Для испарения необходим подогрев самого масла.

Принцип работы заключается в том, что сначала отработку поджигают в нижней камере. При этом в нее поступает воздух через дроссельную заслонку, которой регулируют интенсивность горения. Пары масла вместе с воздухом поднимаются вверх по вертикальной трубе, которая вместе с верхним бачком является камерой дожигания. При этом смесь перемешивается под действием силы Кориолиса. Интенсивность зависит от правильности выбора длины и диаметра камеры сгорания.

Для полного сгорания воздух через нижнюю заслонку поступает в недостаточном количестве. Поэтому он дополнительно подсасывается через отверстия, выполненные в вертикальной соединяющей бачки.

Затем поток газов переходит в камеру окончательного дожигания, выполненную в виде расширенной емкости сверху. Она сделана с горизонтальным разносом между выходом камеры сгорания и входом дымохода, необходимого для создания температурного скачка между зонами кислородного и окисно-азотного дожигания. Дело в том, что при температуре ниже 600 0 С оксиды азота активней кислорода, и они окисляют частицы топлива в первую очередь, разлагаясь при этом. С ростом температуры основным окислителем становится кислород и вредные вещества уходят через дымоход в атмосферу. Поэтому высокая температура в верхнем бачке нежелательна.

Виды печей на отработанном масле

Печи работают по принципу дожигания испарений при нагреве масла. Под это топливо подходит пиролизный агрегат, где можно производить его нагрев в вакуумной камере. В ней образуются испарения и поступают в печь дожигания. Туда же подается воздух для поддерживания горения. Пары сгорают с интенсивным выделением тепла.

Печь на отработке можно сделать самостоятельно. Материалом могут быть газовые баллоны, трубы или листовая сталь.

Как сделать мощности своими руками

Если владеть техникой электросварки, масляную печь можно сделать самостоятельно. Подготавливаются материалы по чертежам печи.

Чтобы собрать устройство, потребуются некоторые инструменты. Это:

• аппарат для сварки;
• шлифовальный электроинструмент;
• дрель со сверлами;
• слесарные инструменты.

После сборки соединения проверяются на герметичность, чтобы масло не могло просочиться через сварные швы и уплотнения.

Масляная печь на отработке включает две цилиндрические емкости, соединенные перфорированной трубой. Верхний бачок содержит внутри перегородку и смещен относительно нижнего по оси. Круглые емкости можно заменить на квадратные или прямоугольные. Печка при этом не станет хуже работать. На пол конструкция устанавливается с помощью приваренных ножек.

Обычная масляная печь имеет мощность не более 3-4 кВт. Ее можно сделать больше за счет пропорционального увеличения размеров. Следующим этапом является установка двух камер дожигания, бака для отработки с подачей в первую камеру сжигания и выдвижной топки. Наиболее эффективной является масляная печь с наддувом. Получение мощности более 15 кВт путем увеличения размеров нецелесообразно. Интенсивность испарения масла имеет предел, выше которого появляется сажа и чад.

Печь на отработке с наддувом

Изготовление двух камер требует проведения качественной сварки, потому конструкция получается сложной. Проще сделать все в одной емкости. Все физико-химические процессы будут происходить в ней. В данном способе отбор тепла от продуктов сгорания не нарушает работу процесс горения. Оптимальным вариантом является печь на отработке из газового баллона с применением наддува.

Печка представляет собой закрытый сосуд с заслонкой сверху для регулирования подачи воздуха. Через центральную часть по трубе подается воздух от вентилятора. После него надо установить обратный клапан, чтобы дымовые газы не попадали в помещение после прекращения принудительной подачи воздуха. В нижней части нагнетательной трубы выполнено множество отверстий для подачи необходимого количества воздуха в камеру дожигания.

Самодельные конструкции печей

Печь на отработке из газового баллона с наддувом обладает повышенной тепловой мощностью. При неправильной подаче воздуха под давлением можно достичь обратного результата до прекращения процесса горения. Здесь удобно увеличить длину дымохода, сделав горизонтальный участок, переходящий в конце в вертикальный. При этом улучшается обогрев помещения за счет большей поверхности теплоотдачи, но следует знать, что при слишком большой протяженности горизонтальных участков и наличии поворотов дымохода без наддува печь работать не будет. Высота трубы должна быть не менее 4 м, диаметр - не менее 10 см. Допустимо не более двух поворотов дымохода на 90 0 .

Печь на отработке с наддувом и дозаправкой может работать длительный период. Увеличивать размер камеры сгорания нельзя: масло не прогреется. Если при этом получится ее растопить, неконтролируемое горение большого количества топлива создает пожароопасность. Емкость заполняется не более чем на 2/3 объема в количестве до 0,5 л. Дозаправку можно обеспечить через трубку с краном по закону сообщающихся сосудов или подавать сверху капельным способом через воронку по трубе. Малые порции масла, попадающие на раскаленную чашу, мгновенно испаряются и воспламеняются. Преимуществом способа является отсутствие большого количества кипящего масла в камере сгорания, создающего опасность выброса. Тогда даже мини-печь на отработке с наддувом может отапливать помещение достаточно долго. Сложность заключается в обеспечении непрерывности процесса капельной подачи отработки, которая обычно контролируется визуально. Для этого нужна ее тщательная очистка и дозировка. Здесь следует отдавать предпочтение промышленным моделям. Печь на отработке с наддувом и дозаправкой лучше работает, когда масло распыляется воздухом.

Такое устройство встраивают в буржуйку, и она эффективно работает. Здесь важно обеспечить визуальный контроль за подачей масла снаружи печи. Расход регулируют краном, чтобы поступала тонкая струйка. При этом меняется мощность. Большое количество топлива подавать не нужно. Здесь эффект обеспечивается за счет попадания капель масла на раскаленную поверхность чашки. Когда топлива поступает немного, печь можно легко погасить, перекрыв его подачу.

Самодельные конструкции удобно подпитывать от внешней емкости через поплавковый регулятор уровня топлива. Поступление топлива в камеру сгорания создается через сообщающиеся сосуды. Мощность печи изменяется за счет воздушной заслонки.

Наддув можно использовать с целью усиления тяги, поскольку эффективное удаление продуктов сгорания - не менее важный процесс, чем нагнетание кислорода в топку. Вытяжка улучшается двумя способами - инжекционным и эжекторным.

Эжекторная конструкция печки с наддувом предпочтительней, так как здесь достаточно вентилятора производительностью от 1500 л/ч (кухонный, компьютерный или промышленный ВН-2).

Средства повышения эффективности печей

Простая мини-печь на отработке с наддувом не всегда устраивает пользователей из-за низкой производительности и малой функциональности. Для улучшения ее работы применяются дополнительные устройства.

1. Печь на отработке с водяным контуром. Работа печи с отбором тепла на водяное отопление организуется путем обвязывания корпуса змеевиком или создания водяной рубашки на дымоходе. В первом варианте змеевик делают из медной трубы, встроенный в систему отопления дома. Через нее производят циркуляцию теплоносителя. Водяная рубашка из металла делается в верхней части корпуса печи. Через нее также производится циркуляция жидкого теплоносителя. Простейшими устройствами являются труба, проходящая внутри камеры дожигания, и кожух на дымоходе. Чтобы печь на отработке с наддувом была эффективной, количество воды в резервуаре, контактирующим с ней, должно быть не менее 30 л. Экономайзер позволяет обогревать помещения с большими площадями. Печь на отработке с водяным контуром должна иметь расширительный бак с аварийным сливом, если жидкость закипит. Мембранную емкость устанавливать не рекомендуется.
2. Воздушный теплообменник. Многие путают его с наддувом, но принцип работы у них разный. Самым простым теплообменником является обдув печки вентилятором. Способ не требует никаких конструктивных изменений, а обогрев помещения улучшается. Можно также прогонять воздух по трубе, вмонтированной в камеру дожигания или через короб, установленный сверху печки. Основным отличием воздушного теплообменника от наддува является то, что воздух не контактирует с топливом и продуктами сгорания, а подогревается через стенку. Слишком охлаждать камеру дожигания не рекомендуется, поскольку в ней сгорают экологически вредные окислы азота. Лучше отбирать тепло от дымохода, на входе в который температура продуктов сгорания составляет около 400 0 С.

Эксплуатация печи

Сначала печь разжигают. Здесь используют ветошь, бумагу и Растворитель или бензин наливают на поверхность масла и быстро поджигают длинным факелом. Долго выжидать нельзя, иначе образуется смесь паров горючей жидкости с воздухом и воспламенение происходит с хлопком. Поджиг с помощью легковоспламеняющихся жидкостей требует особой аккуратности.

Перелив топлива не допускается, иначе может произойти выброс. После разогрева масло начинает кипеть. Процесс регулируется воздушной заслонкой.

Емкости периодически очищаются металлической щеткой. Места скопления нагара простукиваются молотком.

Работа такого агрегата, как печь на отработке с водяным контуром, постоянно контролируется, так как нужно следить за тем, чтобы количество теплоносителя не было ниже нормы. С антифризом следует обращаться осторожно, не допуская его попадания на тело.

Заключение

Сжигать отработанное масло предпочтительней, чем перерабатывать. Тем более что разработана специальная печь на отработке с наддувом, для которой не требуется а можно сжигать масло напрямую. Целесообразность ее применения также заключается в высоком КПД, достигающем 80 %. Самодельная печь на отработке с наддувом может быть сделана из подручных средств, что позволит сэкономить значительные средства.

Отправим материал вам на e-mail

Для отопления технических помещений вроде гаражей, мастерских и хозяйственных блоков может быть изготовлена печка на отработке своими руками. Чертежи, видео и дополнительные сведения о процессе создания позволят лучше понять основные принципы сооружения подобной конструкции.

Прежде чем приступить к работам, рекомендуется ознакомиться с плюсами и минусами печей, работающих на представленном виде жидкого топлива. Оценив положительные и отрицательные моменты, можно решить, стоит ли заниматься самостоятельным изготовлением отопительной конструкции.

Конфигурация конструкций может быть весьма разнообразна

Перечисление основных достоинств

В первую очередь предлагается рассмотреть список главных преимуществ:

• приемлемый расход топлива;
• быстрый розжиг;
• относительно простое устройство;
• возможность создания водяного контура;
• вполне компактные размеры,
• простота эксплуатации.

Полезная информация! При необходимости печь, функционирующую на отработанном масле, можно внедрить в систему водяного отопления, расположив трубопроводы для теплоносителя в определенных местах.

Несколько незначительных недостатков

Не стоит забывать и о минусах, которые подобные печи все же имеют. Первый из них заключается в быстром остывании конструкции. Нормальный обогрев обеспечивается только во время сжигания топлива. Однако для подсобных помещений этот недостаток не является существенным.

Другим минусом является необходимость в частой чистке дымохода и самой масляной камеры. Однако на самом деле все зависит от времени эксплуатации конструкции. В гаражах и мастерских печи не топятся постоянно.

Об основных типах конструкций

Сделать в домашних условиях можно не все типы печей на отработке своими руками. Чертежи, видео и технические данные для отдельных видов конструкций будут являться бесполезным приложением, что связано с их сложным устройством. Самостоятельно можно изготовить лишь обычные пиролизные горелки, которые собираются на базе готовых емкостей или с применением металлических листов.

Что касается моделей с капельной подачей жидкого топлива, то вряд ли стоит пытаться сделать их самостоятельно. Подобные конструкции отличаются экономичным расходом топлива, но сложны в изготовлении. Кроме того, они чувствительны к качеству используемого топлива.

Печка на отработке своими руками: чертежи, видео и другая полезная информация

Хотя во многих специализированных магазинах есть печка на отработке, купить ее стремятся не все потребители. Многие из них стараются найти более экономичное решение, которое заключается в самостоятельном сооружении конструкции. Она собирается из недорогих элементов.

Изготовление печи на отработанном масле своими руками: чертежи конструкций из газового баллона

В качестве основы для будущей конструкции можно взять ненужный баллон для газа. Его стенки являются довольно толстыми, поэтому прогорать будут очень долго. Кроме того, такая емкость имеет подходящую форму. Из дополнительных материалов понадобятся металлические трубы, уголки и листы.

Внутренне пространство должно быть разделено на две камеры сгорания. Одна будет находиться внизу, а другая – вверху. С нижней стороны сваркой крепятся ножки из металлических уголков. К крышке верхней камеры тем же способом присоединяется перегородка. Ее следует располагать ближе к дымоходу.

Из стального листа вырезаются две окружности. Первая из них будет выступать в качестве съемной крышки, предназначенной для нижней камеры. Вторая окружность позволит создать днище верхнего отделения. В заготовках по центру проделываются отверстия, соответствующие диаметру дымохода.

В соединительной трубе сверлится 48 отверстий, восемь из них делается по кругу, а шесть – по высоте. Их диаметр должен составлять 9 мм. Это необходимо для камеры дожигания, в которой горящие пары будут насыщаться кислородом. На завершающем этапе к конструкции подсоединяется дымоходная труба.

В готовых чертежах печки на отработанном масле можно найти конкретные размеры тех или иных деталей. Если же они не указаны, то необходимо самостоятельно произвести измерения.

Создание печи на отработанном масле с водяным контуром из листов металла

Выше рассказывалось об устройстве конструкции из готовой емкости в виде газового баллона. Однако многие хотят узнать, как сделать печку на отработке из обычных листов металла непосредственно с водяным контуром. Толщина стали для стенок должна составлять 4 мм, а для крышек и дна – 6 мм.

Из отдельных листов выкраиваются заготовки по чертежам. Они вырезаются при помощи болгарки, после чего свариваются друг с другом по периметру. Швы после изготовления в обязательном порядке проверяются на герметичность. В крышке нижнего отделения делается отверстие 6х6 мм для заливки топлива.

В соединительном трубопроводе сверлятся отверстия, как и в случае с конструкцией из газового баллона. К верхней крышке прикрепляется дымоход.

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

• запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
• для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
• необходимый режим работы выставляется путем регулирования специальной заслонки;
• при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
• нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
• следует избегать крепления конструкции к стенам строения и использования высоких подставок;
• запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
• не следует держать в непосредственной близости от отопительного устройства горючие вещества;
• помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
• в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
• контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
• чистка внутренних частей конструкции допускается любым удобным способом;
• не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированно му обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

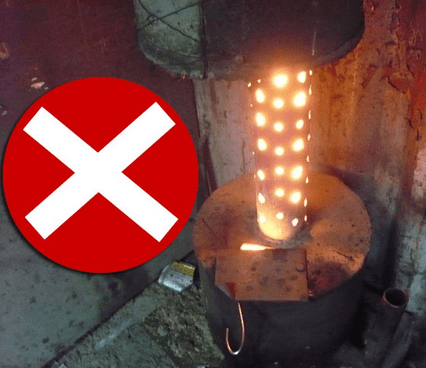

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Моя работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

• баллон от газа на 50 литров;
• стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
• стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
• лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
• тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
• пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
• кусок шланга для подачи топлива;
• пару хомутов;
• кусок полудюймовой трубы. По ней в печку будет подаваться масло;
• вентиль на полдюйма;
• петли.

Изготовление корпуса

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

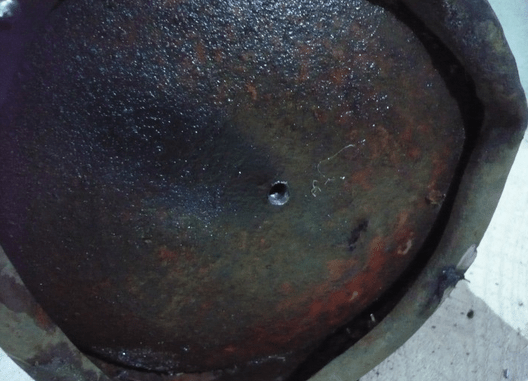

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

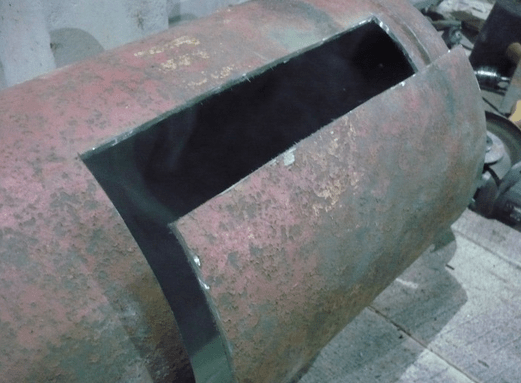

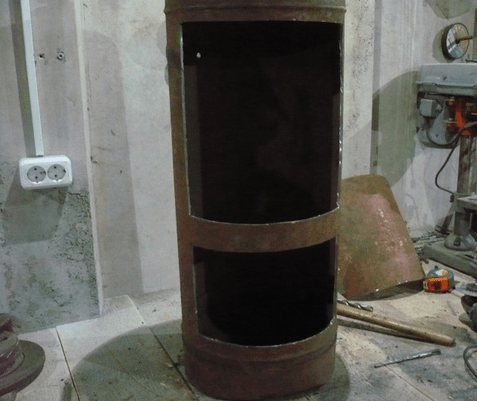

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Горелку решил делать 20-сантиметровой – этого хватит.

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

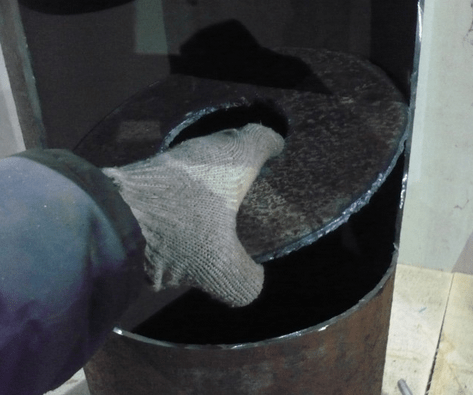

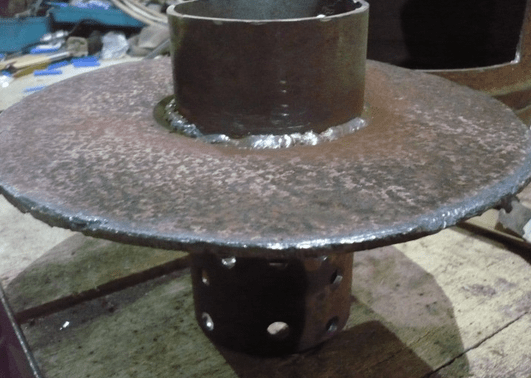

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать . Актуально для случаев, когда нет возможности пополнить запасы отработки.

Изготовление поддона для отработки

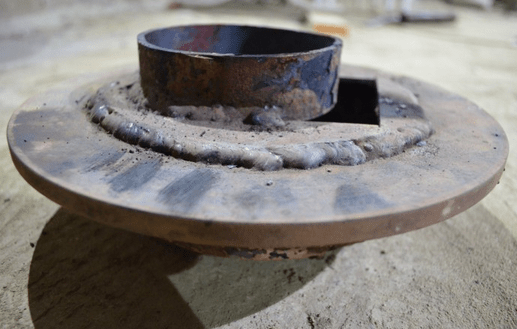

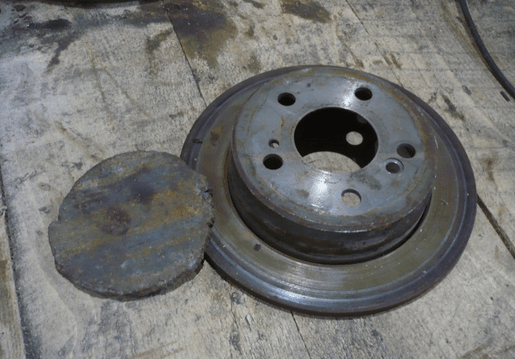

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Внизу приварил днище.

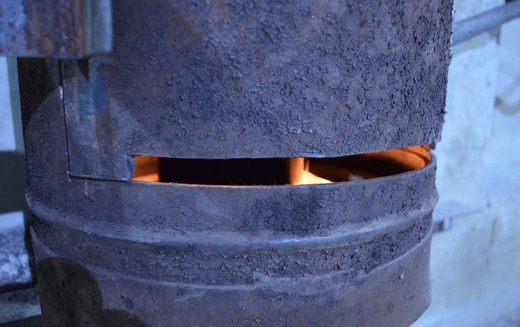

Сверху крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Обеспечение подачи масла

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

Провел трубку к баку и поставил вентиль.

Обустройство дымохода

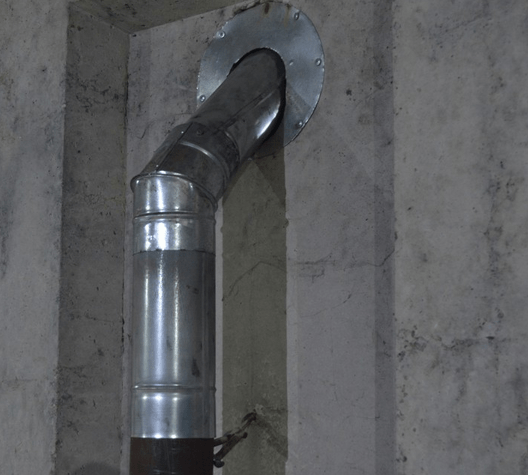

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественн ого – трубу просто приварил к отверстию в центре верхушки корпуса.

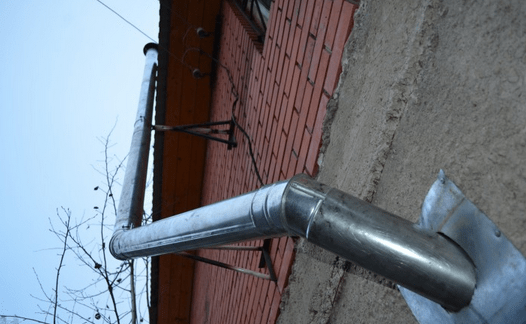

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Печку делал для . Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Тепло концентрируется в отсеке топливника.

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

Для заливки отработки вырезал в баке отверстие.

Обустройство дверец

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как чистить печь?

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательнос ти:

• беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
• убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
• с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
• достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Видео – Печь на отработанном масле своими руками

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Без отопления гаража или другого подсобного помещения порой не обойтись. А вот как его организовать – этот вопрос для большинства становится неразрешимым. Установка твердотопливных печей несложна, однако, они требуют приобретения дров, угля, что является проблемой в регионах, где нет лесов. Куда проще договориться с автосервисом, приобретать отработанное машинное масло за бесценок или вовсе даром – ведь утилизация тоже стоит денег. Мастера с радостью согласятся отдавать это топливо, при условии самовывоза. Сегодня поговорим о печках на отработке своими руками. Чертежи, видеоинструкцию мы предоставим, а значит, читатель без труда во всём разберётся.

Читайте в статье:

Что такое отработка, и как её использовать в отоплении

Отработкой называют моторное масло, которое отслужило свой срок в двигателе автомобиля и подлежит замене. Его сливают, меняя на свежее, а старое подлежит утилизации в специализированных сервисах – ведь вылить его на улицу нельзя.

Небольшая справка! Если разлить отработку или другие ГСМ на землю, на этом месте высыхает вся трава, а «мёртвое» чёрное пятно будет «радовать глаз» ещё в течение 5−10 лет.

Отработанное машинное масло используют в отопительных системах в качестве теплоносителя, однако, для подсобных помещений существует более простой вариант, который не требует больших затрат на монтаж магистралей и установку котла. Речь идёт о самодельной печи на отработке, в которой масло используется в качестве топлива. Может показаться, что сделать подобный агрегат сложно, однако, это заблуждение. Решается вопрос модернизацией – монтируется вставыш на отработке для печки. Эта работа под силу даже мастеру, который ни разу не сталкивался с подобными конструкциями. Но обо всём по порядку.

Принцип действия печки на отработке

Понятно, что если просто зажечь масло, помещение моментально наполнится едким дымом, и находиться в нём не будет возможности. Этот вопрос и решает вставыш – перфорированная труба. Разберёмся в принципе работы агрегата.

Простыми словами, к камере сгорания обычной печи добавляется вторая камера, которая соединяется с первой отрезком трубы. Масло, залитое в первую камеру, воспламеняется, но при этом копоти (по сути, несгоревшему топливу, которое и даёт основное тепло) деваться некуда, и оно устремляется через перфорированную трубу во вторую камеру (дровяную печь). Через отверстия смесь насыщается кислородом, который позволяет ей гореть. В результате внутри трубы возникает интенсивное горение, переходящее во вторую камеру, а уже оставшаяся копоть удаляется на улицу через дымоход.

Но понимать принцип работы – ещё полдела. Для того чтобы понять, как сделать печь на отработке, нужно учитывать множество нюансов, знать схему агрегата. К тому же сами отопительные устройства могут быть различных типов. Попробуем разобраться с этим вопросом.

Разновидности печек на отработанном машинном масле

Среди общей массы подобных агрегатов выделяют 3 основных вида:

• печки открытого типа;
• закрытого (капельного) типа;
• устройства с наддувом.

Главное сейчас, чтобы читатель разобрался, какие конструктивные особенности есть у каждого из этих видов, и какими они обладают достоинствами и недостатками. Разберём каждый из них подробно.

Печь-буржуйка открытого типа: её особенности и недостатки

О простоте печки-буржуйки на масле-отработке мы говорили. Стоимость тоже будет достаточно низкой. Ещё одним преимуществом можно назвать автономность – от наличия или отсутствия электроэнергии его работа не зависит. Но… наверное, на этом плюсы этого вида и заканчиваются. А вот отрицательных качеств насчитывается куда больше. Среди них:

1. При малейшем ухудшении тяги в дымоходе печка начнёт чадить внутрь помещения, а пламя будет затухать.
2. Попавшая в масло любая жидкость вызовет разбрызгивание горящего топлива через отверстия дожигателя. Результат предсказуем. По этой причине отработку следует готовить перед тем, как залить в ёмкость, отфильтровывая воду или иные жидкости.
3. Низкий КПД при высоком расходе горючего.
4. Корпус агрегата тяжело поддаётся чистке от сажи.

Однако некоторые недостатки можно удалить, если применить некоторые конструкторские хитрости.

Печи на отработке закрытого капельного типа и их особенности

Этот вид имеет кардинальные конструктивные отличия от предыдущего. Перфорированный дожигатель размещается не снаружи, а внутри резервуара. Это может быть ёмкость, сваренная из трубы, листов железа или даже газового баллона. Это обеспечивает более высокую пожарную безопасность. Под дожигателем размещается чаша, на дно которой падают капли масла. Это обеспечивает малый расход отработки и повышение коэффициента полезного действия.

Минусом подобной конструкции можно назвать сложность её сборки. Дело в том, что собрать такой агрегат по чужим чертежам, соблюдая идеальные пропорции, вряд ли удастся. В любом случае понадобятся некоторые доработки в процессе эксплуатации.

Печь на отработке с наддувом: нюансы изготовления

Принцип работы печи на отработанном масле с наддувом, изготавливаемой своими руками, мало чем отличается от предыдущего варианта. Особенностью является то, что в конструкцию включается вентилятор, обеспечивающий принудительную подачу воздуха. Также в схему монтируется обратный клапан, который исключает попадание продуктов горения в помещение в случае отключения вентилятора.

Полезно знать! Такой агрегат отличается меньшим расходом топлива при большей теплоотдаче. Отрицательным качеством калорифера на отработке с принудительной вентиляцией является энергозависимость. При отключении вентилятора тяга резко снижается.

Материалы изготовления обогревателей на отработанном масле

Основным материалом для изготовления печи в гараж на отработке является металл, хотя некоторые утверждают, что в качестве перфорированного дожигателя удобно использовать асбоцементную трубу. Однако практика показывает, что подобный материал недолговечен, а значит, его использование нерентабельно.

Наиболее частым вариантом можно назвать масляную печку на отработке, выполненную из газового баллона, но нельзя сказать, что сложной является конструкция из труб различного диаметра. Основная задача здесь – правильный расчёт сечений труб как для резервуара, перфорированного дожигателя, так и для поддувала. При любом расхождении агрегат будет работать нестабильно. Именно поэтому опытные домашние мастера говорят, что такой обогреватель на отработанном масле придётся несколько раз переделывать, доводя до совершенства, даже если он выполнен по чётким чертежам.

Мнение эксперта

Инженер-проектировщик ОВиК (отопление, вентиляция и кондиционирование) ООО "АСП Северо-Запад"

“На правильную работу таких агрегатов влияет не только чёткий расчёт пропорций, но и влажность воздуха, и даже высота расположения. Это следует учитывать при изготовлении”.

Положительные и отрицательные качества различных видов печей на отработке

Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.

К достоинствам таких устройств относят:

• неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки;
• энергонезависимость (в случае монтажа печи без наддува);
• простая эксплуатация;
• небольшие габариты, позволяющие транспортировку агрегата;
• дешевизна топлива;
• возможность приготовления пищи;
• отсутствие открытого пламени.

Однако у таких печурок присутствует и масса недостатков:

• необходимость фильтрации отработанного масла;
• дымоход, который требует частой чистки, должен быть не менее 4 м;
• раскалённые поверхности весьма опасны;
• специфический запах отработанного масла;
• невозможность погасить пламя, вплоть до полного выгорания топлива;
• пожароопасность при неправильной эксплуатации;
• ощутимый гул в процессе работы.

Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

• непосредственно сам газовый баллон;
• труба диаметром 100 мм (2 м);
• уголок 5×5 см (около 1 м);
• стальной лист, толщиной 4 мм (около 50 см 2);
• автомобильный тормозной диск;
• шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация	Выполняемое действие
	Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.
	Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).
	Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.
	Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.
	Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.
	Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.
	А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.
	В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.
	Можно начинать сборку. Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.
	Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.
	Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.
	Остаётся лишь вывести трубу дымохода наружу из помещения.
	Поднять дымоход на необходимую высоту. Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Правила эксплуатации и обслуживания печей на отработанном масле

Для того чтобы эксплуатация подобных агрегатов была безопасной, редакция сайт рекомендует соблюдать некоторые правила:

1. Категорически запрещается допускать к розжигу детей.
2. Нельзя использовать для розжига легковоспламеняющиеся жидкости, такие как ацетон или бензин. В результате вспышки паров можно легко получить ожоги.
3. Не стоит использовать отработку с частицами воды. Это приведёт к пожару.
4. Добавлять отработку до полного выгорания топлива.
5. Использовать печь в помещении без необходимой вентиляции.
6. Запрещается использование печи при её неправильной работе (агрегат коптит или его горение нестабильно).

Обслуживание таких устройств сводится к периодической чистке камеры сгорания от негорючих остатков и прочистке дымохода от сажи (не реже одного раза в месяц).

Если же по какой-то причине у домашнего мастера нет возможности самостоятельно изготовить подобный агрегат, его вполне можно приобрести в специализированных магазинах или на интернет-ресурсах.

По какой цене можно купить печь на отработке на российском рынке

Рассмотрим, по какой стоимости можно приобрести подобные устройства. Цены указаны по состоянию на март 2018 года.

Марка, модель	Мощность, кВт/ч	Расход топлива, кг/ч	Средняя цена (по состоянию на март 2018), руб.
	27	4	260 000
	80	7,2	102 000
	11,5	9	680 000
	16−43	1,4−4	70 000
	94	8,7	425 000

Как можно убедиться, стоимость агрегатов заводского производства довольно высока. А значит, выгоднее потратить немного времени и сил, сделав подобное устройство своими руками.

Подведём итоги

Прочитав сегодняшнюю статью, кто-то скажет, что проще купить печку на отработанном масле заводского производства. Однако стоимость таких агрегатов не каждому по карману. Изготовление же своими руками затрат практически не требует, что является огромным плюсом. Конечно, придётся идти методом проб и ошибок, но в итоге такая печь будет не только прогревать воздух в помещении. Также тепло будет и на душе от осознания того, что все работы были выполнены самостоятельно.

Надеемся, что изложенная сегодня информация была полезна нашему уважаемому читателю. Если у вас остались вопросы, мы будем рады на них ответить в обсуждениях ниже. Также будем благодарны, если вы поделитесь своим опытом – это поможет начинающим домашним мастерам. А напоследок предлагаем посмотреть короткий, но весьма информативный видеоролик по теме, который поможет научиться правильно разжигать подобные агрегаты.
