Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет! Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля , то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

1. Крестовина , имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
2. Тройник , имеет все выходы с НР1/2 (“НР” – наружная резьба).
3. Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
4. . Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.


5. Прямой ниппель , представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
6. Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
7. Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
8. Муфта переходная . Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
9. Тройник , имеющий все выходы уже с резьбой НР1/8.
10. Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
11. Переходник для шланга НР1/8.
12. Регулятор давления (прессостат) с влагомаслоотделителем . Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.





    Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.

13. Переходной ниппель НР1/4 – НР1/8.
14. Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
15. Манометры . Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик , например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора . Но сначала его нужно немного доработать.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Если взять для ресивера огнетушитель , то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана . Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона . Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы , которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью . С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром . Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт . Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см 2 .

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Компрессор - устройство в хозяйстве необходимое. Сделать его собственноручно не очень просто, но можно. И понадобятся для этого подручные средства, а также мелочевка из магазина строительных материалов.

Материалы

Для создания самодельного компрессора из огнетушителя понадобятся:

• огнетушитель ОХП-10 объемом 10,5 литров (в качестве ресивера);
• реле давления РМ5, предназначенное для воды, но подходящее и для воздуха;
• два фильтра влагоотделителя;
• один автомобильный топливный, тонкой очистки;
• переходники;
• крестовины;
• армированный шланг из ПВХ внутренним диаметром 10 мм.

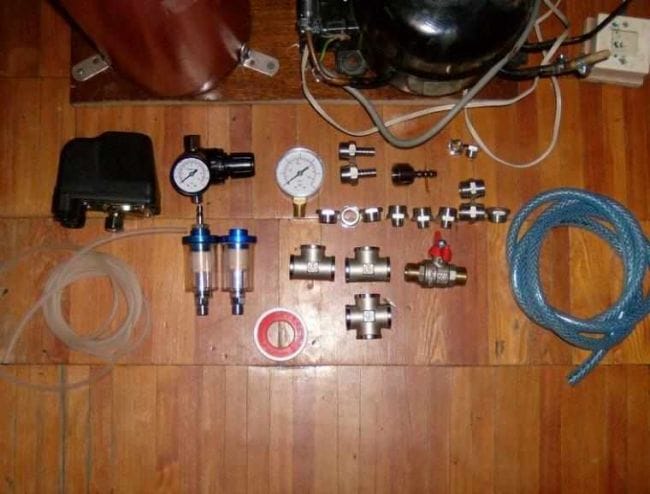

Все что входило в набор, смотрите на фото. Так же приобрел вентиль (по началу думал что им регулировать давление буду, и что он ничем от редуктора не отличается).

После того как разобрался что вентиль и редуктор все-таки несколько разные вещи, купил редуктор с манометром, и отдельно манометр, для замера давления внутри рессивера. Были так же приобретен тонкий силиконовый шланг, в зоомагазине, стоимостью 10 руб/метр. Он очень гибкий, легкий и прочный, ничего нет лучше для подвода к аэрографу.

Ну и конечно-же куда без ленты ФУМ, что продается в любом сантехническом магазине.

Шаг 1 . Первым делом прикручиваем балон к основанию. Из крышки вынимаем все добро, и изнутри огнетушителя, оставляем только сам балон и крышку.

Шаг 2 . В отверстии в чугунной крышке нарезаем резьбу трубную, 1/4 дюйма. Так же на широкую резьбу на балоне наматываем ленту ФУМ, делаем резиновую прокладку (по идее она должна быть, была и у меня, но я ее куда то дел, и в итоге вырезал сам из камеры для авто, после постройки нашел родную) и навинчиваем чугунную крышку.

Шаг 3 . Ввинчиваем в отверстие крышки переходник с 1/4НР на 1/2НР дюйма.

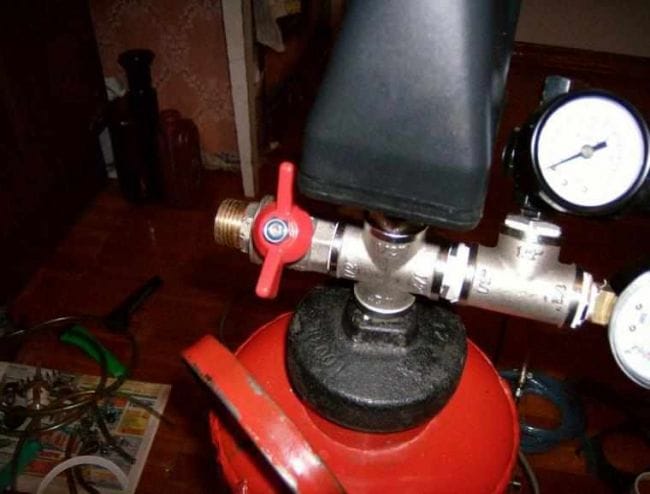

Шаг 5 . В крестовину через переходник 1/2НР-1/4НР привинчиваем реле давления, с боку ввинчиваем переходник 1/2НР-1/2НР.

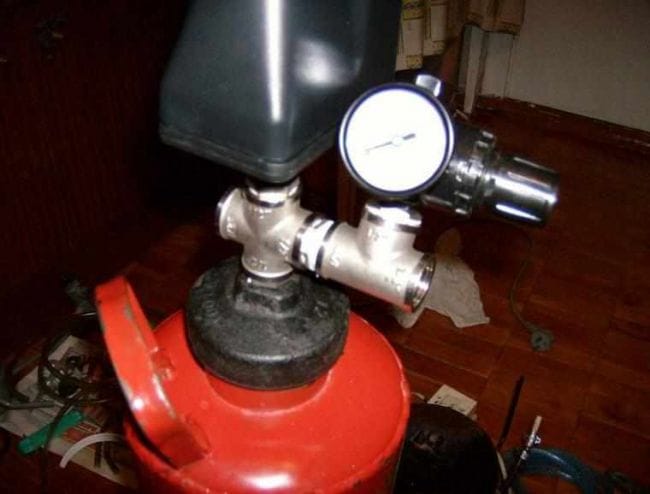

Шаг 7 . К нему с одной стороны прикручиваем через переходник 1/2НР-1/4ВР редуктор, у которого резьба 1/4НР.

Шаг 8 . С другого конца так же через переходник 1/2НР-1/4ВН привинчиваем манометр, у которого резьба 1/4НР. С противоположной стороны крестовины ввинчиваем вентиль (для спуска воздуха из балона), который имеет резьбу 1/2НР.

Шаг 9 . К редуктору привинчиваем фильтр-влагоотделитель, который имеет резьбу 1/4НР и подходит прям к редуктору. Нюанс здесь в том чо фильтр должен правильно стоять (соблюсти верх и низ), и сделать так чтоб в самой нижней точке оказалось сливное отверстие.

Шаг 10 . Далее составляем линию еще одного фильтра, со стороны входного отверстия идет штуцер 1/2ВР, который присоединяется через переходник 1/2НР-1/4ВР, навинчиваем его на фильтр имеющий резьбу 1/4НР. С выходного отверстия я немного намудрил, ибо были лишние детали, и не было некоторых нужных, в итоге получилось так.

Шаг 11 . В отверстие в фильтре 1/4ВР ввинчивается переходник 1/4НР-1/2НР, к нему привинчивается тройник (вот он то у меня лишний был), с одной стороны которого привинчивается пробка с 1/2НР, с другой стороны тройника противоположной фильтру ввинчивается штуцер 1/2НР.

ВНИМАНИЕ: я сделал так мудрено потому что были лишние детали, чтоб вы не допустили этой ошибки, сделайте так, в выходное отверстие ввинчивается переходник 1/4НР-1/2НР, и на него навинчивается штуцер под шланг с резьбой 1/2ВР. Раскладка снизу будет дана именно для этого варианта.

Шаг 12 . Далее, к отверстию с наружной резьбой непонятного сечения и шага (так и не смог найти), что выходит из огнетушителя в качестве выходного сопла, идеально подходит шланг армированный, который сверху мы закрепляем хомутом.

Шаг 13 . С другого конца шланга вставляем штуцер от фильтра и так же закрепляем хомутом.

Шаг 14 . Далее с входящего штуцера фильтра опять вставляем армированный шланг и подводим уже к выходной трубке компрессора. Как там закрепить это добро, я думаю придумаете. У меня там хитрая система из нескольких прокладок и сверху все зажато хомутом.

Шаг 15 . В заключение в выходное отверстие фильтра 1/4ВР ввинчиваем штуцер 1/4НР, на который садим силиконовую трубку которая практически идеально садится на него, и даже не требует обжатия хомутом, второй конец трубки уже к аэрографу.

Так как после редуктора давление небольшое по сравнению с рессивером, то трубка вполне выдерживает его без всяких усилий. На входе в компрессор как я уже и говорил ставится автомобильный фильтр для очистки воздуха.

По поводу замены масла, из компрессора выходит три трубки. одна входная, другая выходная, третья запаянная и есть для долива масла. Вот ее мы и откусываем плоскогубцами, но смотрите чтоб не попали опилки внутрь, иначе мотору может быть конец.

Оттуда сливаем масло. Сколько слил, я честно не замерял, но что то около стакана. Обратно влил я автомобильное масло формулы 10W40, объемом около 350 грамм. Автомобильное масло лучше тем, что во первых имеет кучу присадок защищающих мотор, во вторых в отличии от веретенного масла оно не «впитывает» влагу.

Что где купить

1) Компрессор от холодильника - или свинтить, или купить в организациях занимающихся ремонтом холодильников. Сколько он там может стоить не имею представления, не интересовался.

2) Рессивер (огнетушитель) - добыть на предприятии или организации, можно списанный, или купить, слышал что цена на такой около 200 рублей

3) Реле давления - 250 руб, в магазине торгующем обогревателями, водяными насосами, и прочей сантехнической продукцией.

5) Армированный шланг с внутр. диам. 10 мм.- 55 руб/метр,на авторынке купил два метра,хотя хватило бы и одного.

6) Силиконовый шланг - 10руб/м, зоомагазин, купил три метра.

7) Воздушные фильтры-влагоотделители - 170 руб шт., на авторынке, купил пару.

8) Автомобильный бензиновый фильтр тонкой отчистки - 35 руб, авторынок.

9) Крестовина - 1шт
- Тройник - 1шт.
- Вентиль - 1шт.
- Переходник 1/2НР-1/2НР - 1шт.
- Переходник 1/2НР-1/4НР - 3шт.
- Переходник 1/2НР-1/4ВР - 3шт.
- штуцер 1/2ВР - 2шт.
- Штуцер 1/4НР - 1шт.

Все это покупается в магазинах сантехники, и в сумме выйдет где то на 500 рублей.

10) Манометр - 1шт,90 руб в магазине торгующем обогревателями, водяными насосами, и прочей сантехнической продукцией.

11) Лента ФУМ - 12 руб, в любом магазине сантехники.

12) Хомуты - 5-10 руб/шт. 6 шт (а лучше 8 на всякий случай), на авторынке.

Сумма: 1897рублей.

Согласитесь не так плохо! Здесь не рассматриваются шурупы, болты, уголки и пр. элементы, которыми вы будете крепить рессивер и компрессор к основанию.

Примечание: НР-наружная резьба, ВР-внутренняя резьба!

Добрый день! В этой статье на примере своей сборки компрессора я хочу показать методику постройки компрессоров из доступных частей для модельной аэрографии.

Главные элементы

Первым шагом необходимо оформить технические требования к нашему плоду гоблинской инженерии.
Поскольку я приобрел новый аэрограф двойного действия, был необходим компрессор с ресивером . Дело в том, что в отличие от аэрографа действия одинарного, новый аэрограф способен управлять потоком воздуха, запирать его, и открывать воздуховод. В европейских странах многие используют такой аэрограф вместе с отдельным баллоном для сжатого воздуха, одноразовым или многоразовым, экономическую сторону этого дела оставим в стороне. Емкость для воздуха - ресивер - позволяет собирать воздух наподобие такого баллона. Если в шланг воздуховода воздух будет нагнетаться непрерывно, то в какой-то момент штуцер может не выдержать и шланг вылетит. Получить вылетевшим шлангом по какой-нибудь части тела - зело больно и неприятно. А так - аэрограф использует воздух из баллона. Итак, аэрограф двойного действия подразумевает использование ресивера. К нему мы еще вернемся.

Главное - собственно, сам компрессор . Мы будем использовать компрессор от холодильника . Типа « горшок» - потому что, компрессоров типа «цилиндр» уже не сыскать днем с огнем, да и старые они все. Определяемся с выбором компрессора при помощи различных сайтов по продаже холодильного оборудования. Наверное, основным критерием будет их цена, поскольку параметры по нагнетанию воздуха у них примерно равны. Есть помощней, есть слабее. По приобретению - можно поехать в магазин самому, можно заказать доставку, если у них нет розничной лавочки и они работают только в интернете. Перед заказом, мы смотрим на модель компрессора, и выписываем название фирмы, его выпускающей, можно при помощи ctrl+c, можно на бумажку. И идем на сайт производителя. Производитель того компрессора, который оказался у меня - Danfoss, у них на сайте можно скачать pdf-файл с техническим описанием компрессора. Скачиваем ТО обязательно, оно нам понадобится!

Вернемся к ресиверу. Ресивером должна служить емкость, выполненная для содержания газов или жидкостей под высоким давлением. Желательно, чтобы она соответствовала требованиям ГОСТ. Сразу оговорюсь - пластиковая бутылка, пластиковые бачки, баки и канистры НЕ относятся к таким вещам. Их использование - вопиющее нарушение техники безопасности! Рассмотрим емкости:

Вариант первый - углекислотный огнетушитель. Хороший вариант, испытывается, держит до 10 атм. Очень широкий выбор емкости - 3,5,10 л. - достаточно просто достать (можно купить, можно достать «выдохшийся»). Однако, имеет один существенный минус - метрическая резьба на входе. Я использовал именно его.

Вариант второй - гидроаккумулятор. Приличный выбор емкости, однако имеет небольшое рабочее давление. На входе - удобная 1 дюймовая резьба. Требует доводки перед использованием, поскольку внутри разделяется на мембрану, содержащую в себе углекислый газ, держащий под давлением воду. Ее необходимо вытащить. Достать - элементарно купить в строительном гипермаркете или на стройрынке.

Вариант третий - кислородный баллон. Некоторые образцы могут держать огромное количество атмосфер, однако, в доступности либо баллоны с крайне небольшой емкостью, либо тяжелые, массивные, для сварочных работ, а достать другие варианты крайне трудно.Но зато если достать какой-нибудь из медтехники (боюсь, это очень дорого), можно устроить перед сборкой кислородный бар!!! =)))

Вариант четвертый - баллоны от различных газов (пропановые и т.д.) - достать просто, в остальном аналогичны огнетушителю. Однако, на них написано, что для сжатого воздуха использование не рекомендовано.

Связующие звенья между редуктором и ресивером, блок подготовки воздуха

Теперь, когда определены компрессор и то, что будет ресивером необходимо подумать, как они будут связаны, и как сжатый воздух будет поступать к аэрографу.
Первое - это тот узел, который крепится непосредственно к ресиверу и обеспечивает распределение воздуха между магистралями (необходимо упомянуть, что одна из его основных характеристик - совместимость с разъемом на ресивере, о способах прикручивания я упомяну позднее).
Второе - реле давления. Реле давления должно обеспечивать отключение компрессора при достижении определенного давления в ресивере, и включать его, когда давление падает до минимального значения. В качестве реле давления - оптимальный вариант - реле РДМ-5 для водопроводных систем. Найти его очень легко, оно продается в большинстве магазинов торгующих водопроводными товарами. Необходимо обратить внимание - соединительный элемент РДМ-5 рассчитан на внешнюю резьбу 1 дюйма.

Третье - необходима индикация давления в ресивере. Покупаем манометр с пределом измерения 10 атм. Такие имеют присоединительный размер 1. Важно - нужен статический прибор.

Четвертое - блок подготовки воздуха. В шланг, ведущий к аэрографу, необходимо подавать определенное давление. Следовательно, нужен редуктор. Редуктор должен иметь предел регулирования давления от нуля и до 8-10 атмосфер. Также, необходимо, чтобы к нему прилагался манометр, чтобы видеть значение регулируемого давления, а также - фильтр маслоотделитель. Поскольку, даже из ресивера могут пролетать частички компрессорного масла. Внимание - ни в коем случае не покупайте фильтр-лубрикатор - он выполняет диаметрально противоположную функцию.

Пятое - расходные материалы, фиттинги, повороты, тройники. Основной размер фиттингов - 1 дюйма, для того, чтобы рассчитать их количество, необходимо построить схему узла распределения и подготовки воздуха. Кроме них, нам понадобится несколько переходников с 1 на 1 дюйма, внешних и внутренних.
Посмотрев на все детали и узлы, сделаем рисунок того, как это все будет выглядеть в сборе, например, вот так:

Теперь подумаем о размещении всей конструкции. Как вариант - обычные ДСП плиты. Для того, чтобы с матюгами не таскать всю конструкцию по квартирегаражумастерской, предусмотрим ножки-ролики, которые легко найти в любом мебельном магазине. Чтобы установка не занимала много места, я решил разместить все в два этажа. Чтобы в дальнейшем было проще работать, нарисуем такую схему:

Понадобятся либо очень длинные болты м8, либо короткие шпильки. А также гайки и шайбы.
Теперь, чтобы подвести итог этапу планирования, напишем список потребных материалов .

• Компрессор - 1шт.
• Ресивер (огнетушитель) 1 шт.
• Реле давления - 1шт.
• Манометр - 1шт.
• Фильтр-редуктор - 1шт.
• Аварийный клапан -1шт.
• Фиттинги, переходники - исходя из выбранной схемы
• Различные сантехнические прокладки, фум-лента, герметик .
• Кабели, выключатель, штекер + различная мелочь для их укладки и подключения.
• Гибкий шланг (желательно масло-устойчивый) , диаметром совпададающим с внешним диаметром выходного штуцера для воздуха у компрессора.
• ДСП -плита для подставки , 4 ножки-ролика, 4 болта М8х25 или шпильки М8, гайки, шайбы и прочие маленькие метизы, а также различный инструмент .

Приступаем к сборке!

Сборка компрессора

Итак, беготня по магазинам закончена, схему нарисовали, затеваем вертеж =). Первая трудность - с которой я столкнулся - узел на выходе огнетушителя. Здесь есть несколько вариантов - демонтировать узел, и найти мастера-сварного, чтобы он приварил нужный фиттингпереходник. В силу торопливости, мне не захотелось кого-то искать, поэтому я поступил просто - свинтил часть вентиля (оставив внутреннюю механику, убрал управляющий элемент). К одному из выходов подошел переходник с внутренней резьбой на 1 дюйма, в другой со скрипом ввинтил переходник с 1 на 38. Положа руку на сердце - это (да собственно как и весь ресивер) сделано в нарушении правил по эксплуатации сосудов под давлением. Лучше все-таки качественно приварить новый переходник(что тоже, конечно, не совсем по правилам…).

Первый этап сборки компрессора прост - вооружаемся водопроводным разводным ключом, фум-лентой, герметиком(внимание, он впоследствии застывает - хотите сделать на века - не жалейте!), и скручиваем переходники по намеченному заранее плану. Важное замечание - для того, чтобы обеспечить герметичное соединение необязательно заворачивать все «до скрипа» - по закону подлости - тройники и повороты никогда не встанут на нужный угол. Монтируем редуктор, манометр, реле давления, переходник на гибкий шланг. Каждый этап процесса непременно должен сопровождаться примеркой к ресиверу-огнетушителю.

Плотник супротив столяра

«Гадюшник с колесиками сюда ку!»
кф «Кин-дза-дза»

Второй этап сборки - столярные работы. Я взял готовые ДСП пластины «из запасов» и прикрутил к ним мебельные колесики на саморезах, предварительно засверлив тонким сверлом посадочные места для них(так они вкручиваются точно по месту и гораздо легче). Обязательно покатайтесь на только что сделанном изделии по квартире (надо же проверить! =)) - внимание и заинтересованная реакция домашних вам обеспечена (из разряда вредных советов и тут стоило бы оставить приписку «никогда не повторяйте этого самостоятельно»). Поскольку я делал двухуровневую подставку, то следующим шагом разметил и просверлил отверстия под шпильки. Приблизительно на середину каждой шпильки накрутил гайки, с запасом отмерил перфорированную ленту (так, чтобы получилось «ложе» для огнетушителя) и воздрузил последний на предназначающееся для него место.
Внимание!!! Все откусанные места перфоленты обязательно оклейте изолентой или другим мягким материалом во избежание возможности травмирования, или обработайте, так, чтобы не оставалось острых кромок и заусенцев.

После позиционирования огнетушителя сверху наложил еще две перфорированные ленты и зафиксировал гайками.
Если вы используете в качестве ресивера подготовленный гидроаккумулятор, то у большей части небольших (5, 6, 8 л.) моделей «горизонтального» типа, имеются замечательные кронштейны-лапки снизу и сверху. Нижние можно прикрутить к основанию, а на верхние поставить компрессор.

В моем случае, который я использую как пример, конструкция состоит из двух уровней.«Второй этаж» конструкции перед установкой необходимо подготовить. Находим подходящие отверстия на лапках компрессора (их там много), и, выдерживая геометрию, размечаем и просверливаем их на «втором этаже». Ничего, если отверстия несколько больше, чем диаметр болтов (я использовал М8), везде, где нужно я использовал широкие шайбы. Монтируем пластину «второго этажа», смотря на схему, о которой мы говорили в первой части.
Ставим компрессор. Для того, чтобы снизить вибрацию, необходимо предусмотреть некоторые демпфирующие элементы. Я в качестве них приспособил обычные сантехнические силиконовые прокладки, соорудив из них подобие амортизатора. Закрепляем компрессор, не забываем ставить шайбы.

Примеряем к ресиверу модуль распределения воздуха. Если что-то упирается, или просто неудачно расположено, конструкцию можно поменять. После примерки - прикручиваем. При помощи гибкого шланга, фум-ленты и хомутов соединяем выходное отверстие компрессора и входное отверстие блока подготовки воздуха. Хомуты необходимо хорошо затянуть, обеспечивая плотное прилегание шланга - со стороны компрессора в противном случае может травить и брызгать масло, а со стороны модуля распределения воздуха - травить, соответственно, воздух.

Электрическое тело пою. Последние штрихи и…

«Махмуд, поджигай!»
кф «Белое солнце пустыни»

Сначала - немного теории об используемом компрессором двигателе. Компрессор, который мы рассматриваем как пример, в качестве привода использует однофазную асинхронную машину. Поэтому, чтобы его запустить, нужны разные вспомогательные устройства. В нашем случае - это пусковая обмотка с конденсатором. Внимательно изучите инструкцию к компрессору! Типы устройств, обеспечивающих пуск привода, могут сильно различаться у разных моделей.
Теперь самое основное - нужно поработать со схемой подключения установки. Здесь есть несколько подводных камней:

1. Компрессор выдран из обычной схемы подключения. Чтобы он заработал, необходимо установить перемычку.
2. Желательно предусмотреть защитные элементы (автоматический выключатель) - вопрос спорный, в принципе, при каких либо эксцессах должен срабатывать автомат на группу розеток, к которой подключается компрессор - ставить еще один автомат, на мой взгляд необязательно.
3. Линия подключения должна обязательно идти через реле и выключатель.
4. Иногда, к компрессору необходимо подключать конденсатор. Это зависит от его типа. Обязательно посмотрите характеристики и руководство по используемому компрессору.

Подключение необходимо осуществить по следующей схеме:

От штекера-вилки ведем фазный провод (L) к выключателю. Далее, подключаем фазный провод к нужной клемме реле. Нулевой провод (N) остается нетронутым, в случае, если есть провод заземления, если же последнего нет, заводим нулевой провод на клемму заземления реле (получается защитное зануление), от реле ведем фазный и нулевой провод к пусковому устройству привода компрессора (коробочка такая у него на корпусе), и по схеме подключаем к соответствующим клеммам. Получается примерно так:

Общий вид схемы подключения. Схема подключения реле РДМ-5. Обратите внимание - мы используем клемму L1 для подключения фазы, а также соответствующую ей клемму на верхней колодке - от нее провод пойдет к компрессору. L2 не используется! Также, нив коем случае не соединяйте колодки между собой - тогда реле не будет работать.

От обычной вилки (кабель 2,5 мм2), через выключатель, к реле давления (там отмечено, куда чего подключать) и к компрессору. Кабель у вилки может быть двух типов - с землей, фазой и нулем, если у вас дом новый, или просто с фазой и нулем, если дом старый. В принципе, можно не парится, и завести землю на нулевой проводник, как и делается в старых домах.
Итак, теперь, чтобы система заработала - установим перемычку. Она устанавливается непосредственно на клеммной колодке пускового устройства. лучше всего - соединение пайкой, но можно воспользоваться обжимными контактами подходящего типа (они указаны в описании компрессора). Перемычка показана голубым цветом:

Схема подключения перемычки в пусковом устройстве.
Перемычка эта очень важна, так как она обеспечивает подключение обмоток к фазе.
В конце, аккуратно уложим кабели, используя пластиковые стяжки и самоклеящиеся площадки для них. Внимательно осмотрите кабели на предмет целостности изоляции, а также проверьте каждое соединение на механическую прочность. Внимательно проверьте, нет ли возможностей для короткого замыкания - каждый провод должен быть аккуратно зачищен и иметь контакт только с предназначенной для него клеммой .

Теперь - проверяем все, запускаем, и начинаем красить модельки! =)

Вконтакте

Сделать самому небольшой компрессор для аэрографа очень просто. Для этих целей будет нужен небольшой воздушный компрессор, а также емкость, в которой будет накапливаться воздух под давлением, иначе говоря, ресивер. В качестве компрессора автор для этой самоделки использовал компрессор от холодильника. А что касается ресивера, то для этих целей отлично подошел огнетушитель ОХП-10, объем которого при измерении оказался 10.5 литров вместо заявленных 8.5 л огнетушитель был добыт практически бесплатно. Автору самоделка обошлась не более 2000 рублей.

Материалы и инструменты для самоделки:
- огнетушитель ОХП-10 или другой подходящий;
- реле давления РМ5;
- два фильтра влагоотделителя;
- один топливный фильтр;
- армированный шланг из ПВХ (внутренний диаметр 10 мм);
- редуктор с манометром;
- манометр для замера давления внутри ресивера;
- лента ФУМ;
- плоскогубцы, ключи и другие инструменты.

Процесс изготовления аэрографа:

Шаг первый. Подготовка огнетушителя
Первым делом нужно освободить огнетушитель от содержимого. Это нужно делать на открытой местности.
Теперь получится пустой баллон, его нужно прикрутить к основанию. Этот процесс не составит ни для кого большого труда.
Из крышки нужно извлечь все содержимое, в том числе и из огнетушителя. В итоге должен остаться баллон и крышка.

Шаг второй. Сборка самоделки
В чугунной крышке нужно нарезать трубную резьбу на 1/4 дюйма. На широкую резьбу баллона нужно намотать ленту ФУМ для герметичности, а также изготовить резиновую прокладку, если родная потеряна или испорчена. Ее можно сделать из автомобильной камеры. Ну а дальше навинчивается чугунная крышка.

Затем в отверстие крышки вворачивается переходник размером 1/4НР на 1/2НР дюйма. Потом нужно навернуть крестовину 1/2 дюйма. Само собой все соединения нужно герметизировать при помощи ленты ФУМ.

В переходник с 1/2НР-1/4НР нужно ввернуть реле давления, также сбоку вворачивается переходник 1/2НР-1/2НР.

Автор привинчивает сбоку тройник.

Впоследствии к тройнику при помощи переходника 1/2НР-1/4ВР прикручивается редуктор, он имеет резьбу 1/4НР.

С другой стороны, опять же через переходник 1/2НР-1/4ВН, прикручивается манометр, на нем также резьба 1/4НР. С противоположной стороны баллона необходимо ввернуть вентиль, с помощью него с баллона будет спускаться воздух. Вентиль имеет резьбу 1/2НР.

К редуктору нужно подсоединить фильтр-водоотделитель, здесь используется резьба 1/4НР. Важно установить фильтр под правильным углом. Сливное отверстие должно находиться в самой нижней точке.

Затем нужно сделать линию еще одного фильтра. Со стороны входящего отверстия расположен штуцер 1/2ВР, соединенный через переходник 1/2НР-1/4ВР. Его нужно навинтить на фильтр, который имеет резьбу 1/4НР. Что должно получиться в итоге, можно увидеть на фото.

В отверстие фильтра 1/4ВР нужно ввернуть переходник 1/4НР-1/2НР, а к нему затем прикручивается тройник. С одной стороны тройник глушится пробкой 1/2НР, а с противоположной стороны вворачивается штуцер 1/2НР.

Шаг третий. Заключительный этап сборки
Теперь нужно взять армированный шланг и накрутить его на выходящий из огнетушителя штуцер, который выполняет роль сопла. Шланг фиксируется при помощи хомута. С другой же стороны в шланг вставляется штуцер от фильтра, он также крепится хомутом.

После этого к фильтру опять подсоединяется шланг и соединяется уже с трубкой компрессора. Все стягивается хомутами.

На заключительном этапе в выходное отверстие фильтра 1/4ВР нужно ввернуть аналогичный штуцер. на него отлично надевается силиконовая трубка, которую даже не нужно фиксировать хомутом. Ну а другой конец подсоединяется непосредственно к аэрографу.

В связи с тем, что за редуктором давление небольшое, если сравнивать с ресивером, трубка выдерживает его безо всяких проблем.

С помощью компрессора на 12 Вольт можно подкачивать шины, удалять мусор и пыль, продувать (очищать) решетчатые элементы, накачивать мячи, подавать сжатый воздух в краскопульт и т. д.
Если компрессор снабдить ресивером, то облегчится режим его работы. Ведь такая емкость создает запас сжатого воздуха, что позволяет делать перерывы в работе компрессора.

При этом возрастет качество подаваемого воздуха, поскольку ресивер выравнивает давление, сглаживает пульсации, охлаждает поступающий от компрессора сжатый воздух, и собирает конденсат.

Необходимые принадлежности

Наша установка будет состоять из двух основных частей: компрессора и ресивера – корпуса огнетушителя. Для безопасной и надежной работы устройства важно, чтобы давление, создаваемое компрессором (140 psi ≈ 10 bar ≈ 10 кг/кв.см), не было больше давления, на которое рассчитан корпус огнетушителя (20 bar ≈ 20 кг/ кв.см).

Для создания установки, работающей в автоматическом режиме, нам понадобятся следующие принадлежности:

• запорный узел на ресивере с системой каналов с резьбой;
• предохранительный клапан;
• манометр со шкалой в барах;
• switch-реле давления;
• вентиль в виде шарового крана;
• спиральный и линейный шланги;
• пневмопистолет;
• аккумулятор на 12 Вольт;
• фитинги, штуцеры и переходники.

Для сборки отдельных узлов в единое целое нам будут нужны:

• ключи и плоскогубцы;
• дрель и кримпер (средство для обжима наконечников проводов);
• ножовка и ножницы;
• уплотнительные кольца и ФУМ-лента;
• проволока вязальная и скотч двухсторонний;
• кусок пластиковой трубы.

Изготовление ресивера из корпуса огнетушителя для компрессора 12 В

Под ресивер лучше выбрать огнетушитель с большим объемом. В этом случае его эффективность при работе в паре с компрессором будет выше.
Далее выкручиваем запорный вентиль со шлангом, вытряхиваем из корпуса его содержимое (обычно это вещество на основе фосфатов аммония, как наиболее дешевое, но могут быть и другие составы).

Затем промываем корпус огнетушителя изнутри чистой водой несколько раз. Обтираем емкость снаружи чистой тряпкой и высушиваем внутренний объем с помощью фена для сушки волос.

Комплектация ресивера

Перед данным этапом работ еще раз сравниваем характеристики компрессора и бывшего корпуса огнетушителя, и убеждаемся в том, что наш ресивер по всем параметрам будет соответствовать возможностям компрессора.

Вворачиваем в горловину металлической емкости запорный узел с центральным каналом и четырьмя боковыми сверлениями с резьбой.

В один из боковых каналов вворачиваем предохранительный клапан, отрегулировав его на меньшее давление открытия.

Из двух имеющихся в наличии манометров, выбираем тот, который проградуирован в единицах давления бар, и также вворачиваем его в другой боковой канал на запорном узле.

В два оставшихся канала вворачиваем переходник и switch-реле давления – основной элемент системы автоматики, включающий компрессор, когда давление в ресивере станет меньше рабочего.

Сверху в запорный узел вворачиваем шаровой кран подачи сжатого воздуха из ресивера или его перекрытия.

Далее с помощью набора резиновых колец, ФУМ-ленты и ключей герметизируем и упрочняем места соединений всех элементов с запорным узлом и последний – с корпусом будущего ресивера.

Остается навернуть на шаровой кран, также используя уплотнительное кольцо и ФУМ-ленту, переходник для установки спирального шланга, на другом конце которого будет прикреплен через такой же переходник инструмент, работающий от сжатого воздуха (у нас – пневмопистолет).

Обвязка компрессора

Предварительно проверяем его работоспособность, подключая к 12-вольтовому аккумулятору, и убеждаемся, что с ним все в порядке.
На выходной штуцер компрессора надеваем переходник для шланга. Уплотняем с помощью ФУМ-ленты и прочно затягиваем ключами шестигранный соединитель.

Устанавливаем компрессор на ресивер в то место, где он будет позже закреплен. Отрезаем ножницами шланг на выходе, оставляя небольшой отросток, на который надеваем пластиковый прямоугольный фитинг. Он необходим для придания нужного направления шлангу, который будет выходить из него, и соединяться с переходником на ресивере. Между двумя последними деталями в шланг врезается шестигранный соединитель - он же обратный клапан.

Установка компрессора на ресивер

Наклеиваем на опорные поверхности основания компрессора полоски двухстороннего скотча. Это позволит предварительно зафиксировать узлы относительно друг друга, а в дальнейшем способствовать прочности соединения.
Затем с помощью плоскогубцев и вязальной проволоки, которую пропускаем через отверстия в основании, прочно прикручиваем компрессор к ресиверу.

Изготовление опорной части установки

Для этого понадобится кусок пластиковой трубы, по размеру сопоставимый с наружным диаметром ресивера. С помощью ножовки отрезаем от трубы три кольца равной ширины.

В двух кольцах делаем поперечный разрез, чтобы их было можно надеть на ресивер. Третье кольцо разрезаем на две равные части. Они, собственно, и будут «ножками» нашей установки.

В двух кольцах в диаметрально противоположных разрезам точках сверлим отверстия с помощью дрели. То же самое делаем и в полукольцах по их центру.
Соединяем попарно кольца с полукольцами посредством шурупов и дрели, вворачивая метизы со стороны разрезного полного кольца.
На внутреннюю часть разрезных колец, прикрывая головки шурупов, приклеиваем по полоске двухстороннего скотча для фиксации колец на корпусе ресивера снизу.

Устанавливаем кольца на ресивер, разжимая их по разрезу. Для прочности фиксации колец на поверхности ресивера под каждый конец кольца, начиная от разреза и ниже, также приклеиваем по полоске.

Выбор давления в ресивере и настройка реле

После подсоединения шлангов и включения компрессора, проверяем нарастание давления в ресивере по манометру и работоспособность установки с помощью пневмопистолета при отключенном питании. Стравливаем давление в ресивере с помощью предохранительного клапана, потянув за кольцо на штоке.

Разрезаем одну жилу провода от компрессора и подсоединяем ее концы к реле давления с помощью наконечников и кримпера. Снова включаем компрессор и убеждаемся, что давление в ресивере нарастет.
