Обратный клапан на водонагреватель недорог (от 160 руб.), внешне не примечателен, а его предназначение многим просто не известно. Поэтому обязательность его установки некоторым “продвинутым” умникам кажется необязательной к исполнению блажью нетрезвого сантехника. Но всё до поры до времени. После того как водонагреватель однажды взорвется, попутно разрушив полквартиры, мнение о необходимости применения обратного клапана для водонагревателя, кардинально изменится, к сожалению, несколько поздно. Учитесь на чужих ошибках, господа!

Для чего нужен обратный клапан в водонагревателе

Обратный клапан для бойлера ещё иногда называют предохранительным. Ошибки в этом нет. Конструктивной особенностью запорной арматуры для водонагревателя, является то, что она состоит из двух перпендикулярно расположенных по отношению друг к другу клапанов. Один из них, расположенный в трубке большего диаметра, обратный. Другой, расположенный в трубке меньшего диаметра, предохранительный.

Обратный клапан служит для предотвращения вытекания жидкости из бойлера в водопроводную сеть при превышении напора в баке над давлением в сети холодного водоснабжения (ХВС).

Предохранительный клапан, по сути, является сбросным, автоматическим устройством, срабатывающим под воздействием избыточного давления на входе перед клапаном.

Оба устройства имеют одинаковую конструкцию, тарельчатого типа. Различаются, пропускной способностью и давлением настройки. Говоря проще, диаметром труб и жёсткостью прижимных пружин.

Как подобрать обратный клапан для водонагревателя

Эти устройства различаются по:

• Номинальному давлению (PN). Бывают: 0,6; 0,7; 0,75; 0,8; 0,85 МПа. О том какого номинальное давление конкретного предохранительного устройства можно узнать из надписи на корпусе прибора, но её там может и не быть. В этом случае следует ориентироваться на нижнее значение т. е. 0,6 МПа.

На картинке плохо видно, но на самом деле, отличие пружин обратного и предохранительного клапанов, хорошо видно в отверстиях патрубков.

Некоторые производители накопительных водонагревателей рекомендуют с помощью редукционного клапана () устанавливать напор воды в системе ХВС на 20% ниже величины начала открытия предохранительной арматуры. Например, для устройства, рассчитанного на 0,6 МПа, напор во внутриквартирной сети ХВС должен быть 0,48 МПа.

Конечно, процесс организации такой регулировки достаточно хлопотливый. Потребуется покупка и установка как минимум одного манометра. О том как выбрать манометр есть , но зато появится возможность реально контролировать, при необходимости оперативно регулировать уровень напора, а это необходимо не только для нормальной работы бойлера, но и для других устройств. Например, для эффективной работы .

• Диаметром резьбы. 1/2″ или 3/4″ дюйма.

• Наличию или отсутствием функции сброса. Небольшого рычажка или флажка предназначенного не столько для слива (очень медленно), сколько для контроля за состоянием работоспособности предохранительной арматуры. Вопреки бытующему мнению цвет рычажка не несёт никакой информации о номинальном давлении устройства. Может быть: чёрным, красным, синим или жёлтым.
• Стоимости. От 160 до 1600 рублей.
• Производители. Итальянские компании Remer, ITAP. Известный европейский концерн Ariston и многие другие безымянные китайские производители.

Про давление начала открытия обратного клапана ничего не говорится, но о его величине можно судить из руководства по эксплуатации водонагревателя. Например, для модели “Термекс”, серии RZL, говорится, что напор в системе ХВС, должен быть, 0,05-0,6 МПа.

Почему капает обратный клапан водонагревателя

Известно что вода находящаяся в закрытом сосуде при нагреве увеличивается в объёме и неизбежно найдёт пути выхода, даже если для этого потребуется порвать металлический бак.

Поэтому давайте примем, как догму, то что работоспособная предохранительная арматура при сильном нагреве воды (от 80°), должна давать течь (незначительно капать) из специально для этого предназначенного патрубка, осуществляя сброс излишнего напора жидкости в баке.

Для отвода воды просачивающейся из сливного патрубка удобно использовать прозрачный шланг от гидроуровня, с выводом в канализацию.

Однако если говорить об умеренном нагреве до 60°, то предохранительный клапан может и не капать. Так, может быть, если соблюдены следующие условия:

• Входной напор должен быть ниже давления начала открывания предохранительного клапана не менее чем на 20%.
• Конструкция бака бойлера должна иметь в своей верхней, сферической части, достаточный большой запас объёма, заполненного воздухом, выполняющего роль гидроаккумулятора.

На самом деле, практический поиск оптимального компромисса, между приемлемой температурой, напором и отсутствием течи, осуществляется опытным путём в течение довольно длительного времени. Универсального способа решения этой проблемы нет. Всё зависит от конкретных обстоятельств.

От правильной обвязки электрического водонагревателя накопительного типа (бойлера) зависит не только срок работы оборудования, но и безопасность жильцов. Именно так серьезно обстоят дела. А правильная его обвязка — это предохранительный клапан для водонагревателя на подаче холодной воды.

Для чего нужен

Установка предохранительного клапана предотвращает повышение давления внутри прибора выше нормативного. Из-за чего давление повышается? Как известно, при нагревании вода расширяется, увеличиваясь в объеме. Так как бойлер устройство герметичное, излишкам деться некуда — краны закрыты, на подаче обычно стоит обратный клапан. Потому нагревание воды приводит к увеличению давления. Вполне может случиться, что оно превысит предел прочности устройства. Тогда бак рванет. Вот чтобы этого не произошло, ставят предохранительный клапан для водонагревателя.

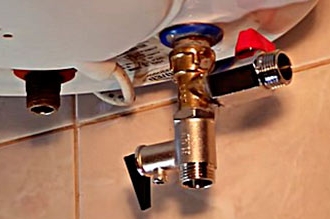

Так выглядит установленный клапан для сброса давления в водонагревателе

Может не надо ставить предохранительный клапан, а просто убрать обратный? При достаточно высоком и стабильном давлении в водопроводе такая система будет некоторое время работать. Но решение в корне неверное и вот почему: давление в водопроводе редко бывает стабильным. Часто бывают ситуации, когда вода еле-еле бежит из крана. Тогда горячая вода из бойлера давлением вытесниться в водопроводную систему. При этом оголятся ТЭНы. Некоторое время они будут греть воздух, а потом перегорят.

Но перегоревшие ТЭНы — не самое страшное. Гораздо страшнее, если они раскаляться, а в это время резко поднимется давление в водопроводе. Попавшая на раскаленные нагреватели вода испаряется, происходит резкое увеличение давления — рывком — что приводит к гарантированному разрыву колбы бойлера. При этом, приличный объем обжигающей воды и пара, под большим давлением вырывается в помещение. Чем это может грозить — понятно.

Как работает

Предохранительный клапан для водонагревателя корректнее было бы назвать системой клапанов, так как их в устройстве два.

Устройство предохранительного клапана для бойлера

Расположены они в латунном или никелированном корпусе, который имеет вид перевернутой буквы «Т» (смотрите фото). В нижней части корпуса стоит обратный клапан, предотвращающий отток воды из водонагревателя при понижении давления в системе. В перпендикулярном ответвлении имеется другой клапан, который при превышении давления позволяет выпускать часть воды через штуцер.

Механизм работы следующий:

• Пока давление в бойлере меньше чем то, которое в водопроводе (при заполнении или при открытом кране), тарельчатая пластина обратного клапана отжата потоком воды. Как только давление выравнивается, пружина поджимает пластину к выступам корпуса, перекрывая поток воды.
• При включенном нагреве происходит постепенное увеличение температуры воды, а вместе с ней растет и давление. Пока оно не превышает предельное, ничего не происходит.
• При достижении порогового уровня давление сжимает пружину предохранительного клапана, открывается выход к штуцеру. Некоторая часть воды из бойлера стравливается через штуцер. При понижении давления до нормального пружина запирает проход, вода перестает стекать.

По принципу работы понятно, что вода из штуцера будет постоянно подкапывать. Это происходит при нагреве воды, при понижении давления в водопроводе. Если вы периодически видите на штуцере воду, значит все работает нормально. Но сливающуюся жидкость надо отводить. Для этого на патрубок надевают трубку подходящего диаметра, обязательно закрепляют ее хомутом. Нормальное рабочее давление бойлера — от 6 Бар до 10 Бар. Без механического крепления трубку сорвет в два счета, так что хомут подбираем качественный, затягиваем хорошо. Выводят трубку в ближайший канализационный слив.

Еще один момент: трубка на штуцер нужна прозрачная и желательно армированная (так называемая «елочка»). Почему армированная понятно — из-за давления, а прозрачная — для возможности контроля работоспособности устройства.

Виды и разновидности

Если речь идет об обычных предохранительных клапанах для водонагревателя, то они выглядят почти одинаково, отличаются только нюансы. Но именно эти небольшие детали отвечают за удобство эксплуатации.

Предохранительный клапан для бойлера с возможностью принудительного сброса давления

На фото выше два предохранительных клапана со спускными рычагами. Они нужны для периодической проверки работоспособности. Флажок рычага приподнимают вверх. Он тянет за собой пружину, освобождая пусть для сброса воды. Эта проверка должна проводиться примерно раз в месяц. Также можно опорожнить бак бойлера — поднять флажок и ждать, пока все стечет.

Разница в представленных моделях в том, что у модели на фото слева рычажок закреплен винтом. Это исключает возможность случайного открытия и полного сброса воды.

Еще два отличия бросаются в глаза. Это стрелка на корпусе, обозначающая направление движения воды, и надпись, показывающая на какое давление рассчитано устройство. Казалось, бы незначительные детали. Но если с направлением движения воды разобраться можно (посмотреть в какую сторону развернут тарельчатый клапан), то с номиналом сложнее. Как отличить, например, на 6 Бар он или на 10 Бар? Только проверками. А как будут отличать их продавцы? Никак. По коробкам. А если уложили не в ту коробку? В общем, без маркировки на корпусе лучше не брать. Это обычно самые дешевые из китайских образцов, но разница в цене не настолько велика, чтобы стоило рисковать.

Также обратите внимание на форму штуцера для сброса воды. У модели слева штуцер длинный, имеет нелинейную форму. На него довольно легко налезет шланг и длины хватит чтобы установить хомут. Форма штуцера у модели справа другая — с расширением к концу, но что важнее, штуцер короткий. На него шланг натянуть еще можно, но вот хомут под вопросом. Разве что проволокой обжать…

На следующем фото предохранительные клапана без флажка принудительного сброса давления. Тот который слева, в верхней части имеет резьбовую крышку. Это обслуживаемая модель. При необходимости можно крышку открутить, убрать засор, накипь и другие загрязнения.

Предохранительные клапана — обслуживаемый и нет

Модель справа — самый худший из вариантов. Никаких обозначений, принудительного сброса или обслуживания. Это обычно самые дешевые их имеющихся, но это — единственное их достоинство.

Все приведенные выше модели подходят для водонагревателей объемом до 50-60 литров. На бойлеры большего размера идут другие модели, во многие из которых встроены дополнительные устройства. Обычно это шаровый кран и/или манометр — для контроля давления.

Для бойлеров до 200 литров

Штуцер для сброса воды тут со штатной резьбой, так что проблем с надежностью крепления не возникнет. Такие устройства уже имеют довольно высокую цену, но и качество и надежность их гораздо выше.

С манометром и оригинальный

Не всем по внешнему виду нравятся эти устройства. Для тех, кто эстетике придает большое значение выпускаются очень даже привлекательные устройства. Цена их, правда, сравнима с ценой недешевого водонагревателя, зато красиво.

Можно ли ставить другие клапана

Иногда вместо специального предохранительного клапана для бойлера ставят подрывной, который предназначается для аварийного сброса воды на отоплении. Хоть функции у них и похожи, но основной режим работы отличается в корне. Подрывной должен срабатывать только в аварийных ситуациях. Он рассчитан на залповый сброс большого объема жидкости. Для постоянного стравливания небольших порций воды он не подходит. Соответственно, работать корректно не будет.

Другой случай — установка только обратного клапана. Он не даст стечь воде при понижении давления в водопроводе, но от повышения давления в бойлере не спасет. Так что этот вариант тоже не работоспособен.

Как выбрать и установить

Выбирают предохранительный клапан для водонагревателя по давлению, на которое рассчитан агрегат. Эта цифра есть в паспорте. Также на выбор влияет объем бака. Выпускают устройства с пределом срабатывания на 6, 7, 8, 10 Бар. В основном на такое давление и рассчитаны все агрегаты. Так что тут все просто.

Установка проста: на резьбу наматывается льняная пакля или фум-лента, после чего клапан накручивается а патрубок. До упора закручивается руками, затем еще один-два оборота при помощи ключей. Гораздо важнее правильно выбрать место для его установки. При монтаже водонагревателя этот клапан устанавливается непосредственно на патрубок входа холодной воды.

Пример установки

Далее может стоять еще обратный клапан, который называют еще запорным. Но это уже перестраховка — такое же устройство имеется в предохранительном, да еще часто после счетчика воды на входе. Схема монтажа приведена ниже. Это — один из нормальных вариантов.

Схема установки предохранительного клапана для бойлера

На схеме имеется шаровый кран. Он необходим для опорожнения бака перед консервацией на зиму (на дачах) или перед демонтажем для профилактики и ремонта. Но чаще ставят его на тройник, который накручивается непосредственно на входной патрубок водонагревателя. На тройник снизу накручивается предохранительный клапан, а в боковой отвод ставится шаровый кран.

Установка предохранительного клапана после тройника

Собственно, это все нормальные варианты.

Поломки, причины, устранение

В принципе, предохранительный клапан для водонагревателя имеет только две поломки: из него или часто течет вода или не течет совсем.

В первую очередь надо сказать, что стравливание воды при нагреве — это норма. Именно так должна работать система. Может стравливаться вода и при отключенном бойлере, если давление в трубах подачи холодной воды будет выше, чем предел срабатывания клапана. Например, клапан на 6 Бар, а в водопроводе 7 бар. Пока давление не упадет, вода будет стравливаться. Если такая ситуация повторяется часто, необходима установка редуктора, и лучше всего на воде в квартиру или в дом, но есть компактные модели редукторов, которые можно установить на входе в бойлер.

Обвязка бойлера с предохранительным клапаном и редуктором

Как проверить исправность клапана? Если есть рычажок аварийного сброса это сделать просто. Пи выключенном бойлере надо несколько раз поднять рычаг, спустив избыточное давление. После этого капель прекращается и не возобновляется до тех пор, пока начнется нагрев.

Если вода продолжает стекать, возможно, засорилась пружина. Если модель обслуживаемая, устройство разбирается, чистится, после чего ставится на место. Если модель не разборная — надо только купить новый клапан и поставить.

Так выглядит редуктор — для стабилизации давления на бойлере

Постоянно капающая вода — это неприятно и «бьет» по кошельку, но не опасно. Намного хуже, если при нагреве воды у вас ни разу не появилась вода в патрубке. Причина — засорился клапан или забился штуцер вывода. Проверяете оба варианта. Не помогло — меняете клапан.

Водонагреватели являются самыми распространенными устройствами для организации горячего водоснабжения в частном доме, иногда их ставят и в квартирах многоэтажек.

Для монтажа на водопровод понадобятся некоторые инструменты и дополнительные материалы. Одной из обязательных деталей арматуры является предохранительный клапан для водонагревателя. Как правило, этот защитный элемент поставляется в комплекте с основным прибором, но некоторые бюджетные модели могут продаваться без клапана.

Назначение предохранителя

Можно выделить три основные задачи, которые выполняет предохранительный клапан:

• обеспечивает безопасность эксплуатации водонагревателя;
• оберегает ТЭНы от сухого нагрева;
• при необходимости позволяет сливать воду из водонагревателя.

Предохранительный клапан ставят на накопительные водонагреватели (бойлеры). Чтобы лучше понять его принцип действия, надо знать, как устроен и как работает бойлер.

В накопительном водонагревателе вода находится на протяжении всего времени эксплуатации. ТЭН включается в зависимости от температуры, на которую отрегулирован термостат.

Холодная вода поступает в водонагреватель через патрубок снизу бака. Горячая вытекает из бака через трубу, которая вмонтирована в дно и установлена внутри, так что верхний ее конец почти доходит до верха емкости.

Это позволяет отбирать сначала верхний слой, который имеет более высокую температуру, а холодная вода тем временем поступает снизу.

Если не будет достаточного подпора в магистрали, то вода может сливаться через патрубок, который рассчитан на наполнение.

Если воды не будет, то ТЭНы попросту перегреются и сгорят. Даже если они не успеют перегореть до начала наполнения, вода, попав на раскаленный металл, быстро закипит, образует большое количества пара, который создаст очень высокое давление. Этого давления будет достаточно, чтобы разрушить прибор.

Чтобы взрыва не произошло, необходима установка обратного клапана для водонагревателя, который нужно расположить на входной трубе для холодной воды. В этом случае при снижении подпора в холодном трубопроводе в емкости всегда останется жидкость, препятствующая перегреву ТЭНов.

Но одной установки обратного клапана недостаточно. Более того, если установить только его, последствия могут оказаться еще хуже, чем при его отсутствии.

Поступающая в водонагреватель вода остановится, как только давление в бойлере станет равным давлению в холодном трубопроводе. После начала нагрева вода расширится внутри, а при закрытых кранах для разбора горячей воды ей попросту некуда будет деться и давление начнет возрастать. Все это чревато взрывом, последствия которого могут быть самыми непредсказуемыми и трагичными.

Очевидно, что для нормальной работы нужно просто предусмотреть спускное устройство, которое будет производить аварийный сброс воды при достижении давлением определенного порога (избыточное значение). Оно реализуется в виде предохранительного сбросного клапана для бойлера.

Устройство и принцип действия

Устройство для предупреждения серьезной аварии выглядит на удивление просто, а размеры его невелики – помещается на ладони. Оно представляет собой небольшой механизм, состоящий из двух перпендикулярно расположенных подпружиненных клапанов, заключенных в один металлический корпус. По сути, это два цилиндра (трубки), один из которых несколько больше другого.

В первой трубке большего диаметра, как правило,1/2 дюйма, имеющей две резьбы по концам, установлен обратный клапан, пропускающий жидкость только в одну сторону. Створка в нем расположена поперек трубы и может перемещаться вдоль нее на несколько миллиметров, открывая или закрывая проход.

Под действием давления, направленного в сторону водонагревателя, створка открывается, сжимая пружину. Как только давление в трубопроводе и за створкой выравнивается, клапан под действием пружины закрывается.

В трубке меньшего диаметра, расположенной перпендикулярно первой, установлен второй клапан, пружина которого отрегулирована на открытие при определенном давлении, превышающем давление для первого клапана. Это и есть предохранитель, защищающий от взрыва.

Таким образом, когда повышается давление и обратный клапан не позволяет воде уйти в подающий холодный трубопровод, открывается второй клапан, и она сбрасывается через сливной патрубок.

На патрубке могут быть специальные насечки, которые способствуют легкому надеванию шланга подходящего диаметра. Шланг этот необходимо закреплять хомутом и вывести либо в канализацию, либо в емкость, которую придется время от времени опорожнять. Делать это придется нечасто, так как количество выдавливаемой воды при эксплуатации водонагревателя будет невелико.

Очень часто для принудительного открытия спускного устройства в конструкции предусмотрен пластиковый флажок. С его помощью можно проверить работоспособность предохранителя. Для этого просто нужно открыть его и убедиться, что ход поршня свободный, он не забит ржавчиной и окалиной, усилия пружины хватает, чтобы возвратить клапан в закрытое состояние.

На корпусе предохранительного клапана очень часто бывает нанесена стрелка, показывающая направление движения воды, чтобы облегчить установку. На маленький патрубок обычно нанесена маркировка, обозначающая давление в паскалях, при котором происходит открытие аварийного клапана.

Установка

Предохранительный клапан для водонагревателя устанавливают на трубу, подающую холодную воду в емкость. Благодаря наличию резьбы на концах устройства, он устанавливается без сварки и пайки, монтаж его несложен. Обязательно надо следить за направлением стрелки на корпусе, указывающей на прямой ток холодной воды. Для уплотнения резьбы необходимо использовать лен с упаковочной пастой или FUM-ленту.

Между вводным патрубком и предохранительным клапаном рекомендуется установить кран или вентиль для слива. Нужно это из-за того, что если часто сливать воду при помощи предохранительного клапана, то уменьшится коэффициент упругости пружины и изменится номинальное давление открытия клапана. Слив понадобится при ремонте бойлера, например, в случае замены ТЭНов или при консервации дома в зимний период, когда из всех систем сливается жидкость, чтобы не допустить ее замерзания и разрушения труб.

Ставить кран нужно на боковой отвод тройника таким образом, чтобы невозможно было перекрыть трубу между водонагревателем и предохранительным клапаном, иначе последний не сработает. Для того чтобы в водонагреватель поступал воздух и не создавалось разрежение, препятствующее сливу, можно открыть один из горячих кранов на смесителях.

Устанавливать сливной кран с тройником на трубу с горячей водой нецелесообразно. Слить воду через него будет невозможно, а лишние разъемные соединения в водопроводе ни к чему.

При желании скрыть предохранительный клапан можно немного удлинить вертикальный отрезок трубы. Но расстояние от бака до клапана при этом не должно превышать 2 м.

Если вода через клапан капает без видимых причин (без нагрева), это может означать сильное давление в системе (выше нормы). В этом случае рекомендуют установить редуктор на систему водоснабжения и отрегулировать давление. Если вода в баке холодная, давление не выше 4 бар, а клапан продолжает капать, то это, скорее всего, брак и устройство надо заменить.

Проверка работоспособности

После установки предохранительного клапана обязательно нужно проверить его работоспособность. Для этого необходимо заполнить емкость холодной водой. Заполнять нужно с открытым краном, чтобы из бойлера выходил воздух. После того как из горячего крана потечет вода, нужно перекрыть оба крана.

Из предохранительного клапана не должна капать вода, но при открытии принудительно рукой она должна выходить под давлением, примерно равным давлению в водопроводе. Измерять его не нужно, поскольку легко определить зрительно.

После начала нагрева нужно некоторое время не включать краны горячей воды. Это создаст в баке повышенное давление. В трубке слива или просто из отверстия клапана (в случае отсутствия трубки) появятся капельки, поскольку жидкость из бака начнет вытесняться. Это означает, что предохранительный клапан находится в рабочем, исправном состоянии и водонагреватель можно спокойно использовать.

Необходимость в выборе наступает в случае поломки предохранителя, протекания или потери по какой-то причине. Если надо купить новый предохранительный клапан, то обращают внимание на его давление срабатывания. Сравнивать надо с давлением бойлера, которое указано в паспорте. Еще один показатель – шаг настройки. Обычно он составляет 0,5 бар. Можно выбрать предохранительный прибор с немного меньшим давлением, чем у бойлера, но ни в коем случае не с большим.

Нельзя путать клапан для бойлера с похожим устройством для отопления, так как последнее рассчитано на более низкое давление. Нельзя также устанавливать обратный клапан вместо предохранительного, так как он не будет выполнять свои функции и нагреватель может взорваться.

Желательно обратить внимание на материал корпуса и выбрать латунь, поскольку она более пластична, не трескается, дольше служит, хотя и дороже.

Предохранительный клапан для водонагревателя: устройство и принцип работы

5 (100%) голосов: 1

Сейчас мы с вами разберемся для чего нужен предохранительный клапан в водонагревателе и каков принцип его работы. Так же узнаем как правильно подобрать такой клапан и купить, затем установить (монтаж) и что делать, если он течет.

Узнать цену и купить отопительное оборудование и сопутствующие товары вы можете у нас. Пишите, звоните и приходите в один из магазинов в вашем городе. Доставка по всей территории РФ и стран СНГ.

Устанавливая накопительный бойлер, обязательно нужно позаботиться о безопасности эксплуатации и приобрести предохранительный клапан, который оберегает устройство от скачков давления, и, в случае аварийного отключения воды, не позволяет ей вытекать из емкости. Что представляет собой предохранительный клапан? Почему эта деталь так необходима водонагревателю? Как ее выбрать и установить? Ответы на эти вопросы вы найдете в этой статье.

Предохранительный клапан для водонагревателя Thermex

Для чего нужен

Когда вода нагревается, она расширяется и увеличивается в объеме, а давление, соответственно, повышается. Если оно превысит уровень прочности бойлера, то он попросту взорвется. Для того, чтобы этого не произошло, устанавливается предохранительный клапан. Он не позволяет давлению внутри нагревателя подниматься выше нормы.

Помимо защиты от возможной аварии, клапан выполняет следующие функции:

• не позволяет тёплой воде возвращаться из бака в водопровод;
• защищает от ;
• если произойдет отключение водоснабжения, не нужно будет заново заполнять емкость водой.

Если вы думаете, что ваше устройство защитит терморегулятор, то вы заблуждаетесь. Они осуществляют контроль за степенью нагрева воды и не позволяют ей закипать. Однако, как и любой другой прибор, они могут выйти из строя, в результате чего, последствия будут необратимы. Поэтому не стоит рисковать.

Как устроен и работает

Говоря о предохранительном клапане для водонагревателя, лучше употреблять словосочетание «система клапанов», т.к. их в устройстве два.

Устройство предохранительного клапана бойлера

Находятся они в латунном или никелированном корпусе. Внизу корпуса установлен , который в момент понижения давления в системе, предотвращает отток воды из водонагревателя. В перпендикулярной ветви находится второй клапан, благодаря которому в момент повышения давления, часть воды выпускается через штуцер .

Как работает предохранительный клапан

Принцип работы:

1. Пока давление в норме, клапан закрыт и не позволяет жидкости вытекать наружу, как только оно становится равным давлению в водопроводе, пружина поджимает пластину к выступам корпуса и перекрывает поток воды.
2. Когда включен нагрев, температура воды постепенно увеличивается, вместе с ней повышается и давление.
3. Как только давление превышает силу пружины, открывается выход к штуцеру , через который сливается лишняя вода. Когда давление нормализуется, пружина закрывает проход и стекание воды приостанавливается.

Исходя из принципа функционирования, становится ясно, что вода из штуцера будет постоянно капать. Для отвода сливающейся жидкости, на патрубок нужно надеть трубку соответствующего диаметра и закрепить ее при помощи хомута. Давление, необходимое для нормальной работы водонагревателя — 6-10 Бар.

Трубка на штуцер должна быть прозрачной, чтобы вы могли контролировать процесс функционирования прибора.

Виды

Обычные предохранительные клапаны внешне схожи и отличаются лишь мелкими деталями, но именно они отвечают за практичность использования.

На рисунке представлены два предохранительных клапана со спускными рычагами. Они позволяют осуществлять проверку (нужно проводить ежемесячно) работоспособности устройства.

Предохранительные клапана для бойлера с возможностью принудительного сброса давления

Различие между двумя представленными модификациями заключается в том, что у образца на фото слева рычажок крепится при помощи винта, благодаря чему исключается возможность случайного открытия или полного сброса воды.

Еще одно несоответствие: форма штуцера. У образца слева штуцер продолговатый, нелинейной формы. На него легко надевается шланг и длины достаточно для установки хомута. А вот штуцер у правой модели — короткий, с расширением к концу. На такой экземпляр будет очень сложно натянуть хомут.

На следующем рисунке изображён сбросной клапан без флажка принудительного сброса давления. Модель слева в верхней части имеет резьбовую крышку. При необходимости ее можно открутить и очистить от всевозможных засорений.

Предохранительный клапан без возможности принудительного сброса давления

Образец справа — является худшим из вариантов, т.к. его нельзя обслуживать. Единственный плюс подобных моделей — низкая цена.

Приведенные выше модели подходят для водонагревателей, объем которых 50-60 литров. Для бойлеров большего объема подходят другие модели со встроенными дополнительными устройствами: шаровым краном или манометром , которые контролируют давление.

Предохранительный клапан для бойлеров большой ёмкости

В таких устройствах штуцер для сброса воды со штатной резьбой, поэтому крепление прочное. Подобные модели отличаются высоким качеством и надежностью, поэтому и стоят недешево.

Как выбрать

Осуществляя выбор предохранительного клапана для водонагревателя, уделяйте внимание таким компонентам:

• температура, на которую он рассчитан;
• резьбовые соединения (обычно это половина дюйма);
• давление;
• предусмотрена ли в конструкции ручка для принудительного слива.

Приобретая сбросной клапан, обязательно уточняйте его давление, т.к. это один из самых важных показателей. Если вы купите прибор с меньшей величиной — вам постоянно придется сталкиваться с проблемой протекания воды. Если с большей — то он может быть бесполезен и не защитит емкость от взрыва.

Монтаж

Перед тем, как начать монтаж предохранительного клапана для водонагревателя, обязательно слейте воду из устройства и отключите его.

Местом расположения устройства выступает вход холодной воды в бойлер. Процесс установки достаточно простой: ключом на 3-4 оборота с применением уплотнителей, вторым резьбовым концом клапан подсоединяется к водопроводной холодной системе.

Обязательно проверяйте направление поступающей воды — на корпусе клапана оно отмечено стрелкой.

В случае, если водопроводное давление постоянно скачет и часто превышает норму, то предварительно нужно установить .

Время от времени из клапана подтекает вода. Это абсолютно нормальное явление, которое говорит о нормальной работе бойлера, однако не всем это нравится. В таком случае дренажный патрубок надо соединить с канализационной системой посредством гибкого прозрачного шланга, который позволит контролировать работоспособность устройства.

Установленный предохранительный клапан на водонагреватель

Некоторые обыватели не хотят, чтобы клапан был на виду и размещают его подальше от водонагревателя. Такие манипуляции вполне применимы, но при соблюдении двух важных условий:

• на расстоянии между клапаном и входом в бойлер нельзя монтировать запорные устройства;
• длинный вертикальный участок водопровода сам по себе увеличит давление на клапане и может произойти совсем не нужное подтекание.

Расстояние между клапаном и бойлером должно составлять не более 2 м.

Почему капает вода из крана

Капающая вода сигнализирует о неисправности детали, но даже если вода капает под большим напором, не стоит заранее паниковать. Это может быть спровоцировано несколькими причинами:

• плохо настроена жесткость пружины;
• давление в трубопроводе превышает норму.

В первом случае неисправность могла возникнуть из-за того, что установку осуществляли непрофессионалы. Многие обратные клапаны изготавливаются с учетом возможности менять заводские настройки жесткости пружины. Настраивать жесткость должен специалист. Если же настройки не менялись, то скорее всего пружина ослабла, в таком случае — целесообразно осуществить замену на новый.

Если же причина поломки кроется в повышенном давлении в трубопроводе, то перед тем, как устанавливать предохранительный клапан, рекомендуется установить редукционный.

При избыточном давлении в трубопроводе, вы можете установить редукционный клапан на входе в квартиру, так вы разом защитите все приборы в своем жилище.

На приобретение предохранительного клапана вы потратите совсем немного средств, а получите безопасность и долгий срок службы водонагревателя.

Все известные производители водонагревательного и отопительного оборудования очень серьезно относятся к своей репутации на рынке и в потребительской среде, поэтому делают все, чтобы аварии и несчастные случаи при пользовании их продукцией были исключены. Все бойлеры, греющие воду под давлением более 1 бар, проходят испытание на специальных стендах и установках. Но даже в этом случае компании-производители напоминают в инструкциях, что в обязательном порядке должна выполняться установка предохранительного клапана для бойлера. Только так можно обеспечить необходимый уровень безопасности.

Предохранительный клапан, особенности устройства и установки

По одному названию можно легко сообразить, что главной функцией предохранительного клапана является управление давлением внутри бойлера. Фактически в конструкцию стандартного устройства входят два клапана - обратный и предохранительный, рис.

Чтобы понять, как работать с конструкцией, необходимо разобраться с устройством предохранительного клапана бойлера:

• Оба управляющих клапанных элемента собраны в Т-образном корпусе из никелевого, железоалюминиевого или латунного сплава. В вертикальной части корпуса установлен обратный клапан, в горизонтальной - предохранительный;
• На штоке предохранителя установлен управляющий флажок красного или синего цвета, с помощью которого можно принудительно сбрасывать часть воды из бойлера;
• Управляющие тарелки или лепестки обоих клапанов в рабочем состоянии должны быть прижаты к опорной поверхности или «седлу»;
• С обоих концов на входном и выходном патрубке корпуса выполнена трубная дюймовая резьба, чаще всего ее размер на предохранительном клапане для бойлера ½ дюйма. Для емкости на 100-200 л обычно предусмотрена установка предохранительного клапана бойлера на ¾ дюйма.

К сведению! Несмотря на то что установка обоих клапанных элементов выполнена в одном корпусе, работают и ломаются они совершенно по-разному.

В качестве примера прибора высокого качества можно вспомнить клапан предохранительный для бойлера gorenje, фото.

Латунный корпус и литье высокого давления обеспечивают длительный срок эксплуатации даже при установке на дешевых китайских бойлерах. Единственный недостаток - высокая цена, не менее 15 долл. за штуку. Но если учесть, что установка клапанного предохранителя позволит избежать крупных неприятностей, экономить на безопасности не имеет смысла.

Срабатывание предохранительного клапана

Стоит отметить, что оба клапанных элемента, несмотря на то, что их установка выполнена в одном корпусе, работают совершенно независимо друг от друга. Клапанный предохранитель по принципу работы во многом схож с автоматическим клапаном котла. Как только давление внутри емкости возрастает выше предельных 6 бар, запорная тарелка под давлением воды перемещается, сжимает пружину и освобождает сливное отверстие. Часть воды уходит в канализацию, пока давление не выровняется до нормы.

Кроме того, предохранительный клапан для бойлера с ручкой спуска позволяет очищать емкость от скапливающихся солей и осадка. Для этого раз в пару недель нужно выполнять установку ручки или флажка в горизонтальное положение. В некоторых моделях потребуется нажать на флажок и удерживать его несколько минут. Вода через слив вымывает частицы и осадок, накопившийся в клапанном механизме.

Совет! С помощью клапанного предохранителя можно полностью слить воду из бойлера для ремонта или обслуживания.

Обратный клапан предназначен для предотвращения перетекания теплой воды из бойлера обратно в подводящую водяную магистраль. По мере расходования воды в нагревательной емкости запирающая тарелка под давлением в магистрали приподнимается и освобождает проточную часть для наполнения бойлера.

Если давление в водопроводе резко снижается или возрастает, клапанная тарелка блокирует вытекание горячей воды обратно в магистраль или гасит гидравлический удар с помощью пружины. Особенно актуальна установка предохранительного клапана для бойлера на дешевых китайских изделиях, в которых нет ни термостатов, ни тепловых электрических реле.

Без установки обратного и предохранительного клапана китайский бойлер может легко превратиться в источник опасности - обварить хозяев кипятком или залить квартиру горячей водой. Мастера — практики нередко признают, что есть смысл устанавливать предохранительный клапан даже для бойлера косвенного нагрева, на котором по умолчанию не должно быть подобных проблем. Например, ремонтные работы на системах водоснабжения практически всегда сопровождаются гидроударами и скачками давления, в этом случае бойлер подвергается жесткому испытанию, независимо от его устройства.

Особенности установки и регулировки клапанных устройств

Нередко при покупке и установке бойлера под горячую воду хозяева игнорируют рекомендации производителей и отказываются от монтажа предохранительного устройства, мотивируя свое решение тем, что клапан мешает работе водонагревателя.

Претензии к работе предохранительного клапана

На самом деле ненормальная работа клапанного прибора может иметь вполне конкретные причины:

• Низкое качество изделия;
• Аномально высокое давление в водопроводе;
• Неправильная установка и регулировка клапанного механизма.

Как правило, высокое давление воды характерно для первых этажей многоквартирных домов. При профессиональной установке мастера всегда интересуются давлением воды. Выполнять установку бойлера и подключать его к водопроводу с водой на 5-6 Бар нельзя. Поэтому напор пытаются регулировать с помощью вводного вентиля либо рекомендуют установку понижающего редуктора, что сразу решит половину проблем.

Первый и третий случаи намного сложнее и опаснее высокого давления. Как правило, производители бойлеров известных брендов комплектуют свои изделия очень хорошими, качественными предохранительными клапанами. При покупке мало кто проверяет, какие именно дополнительные комплектующие и материалы прилагаются к бойлеру, поэтому фирменные приборы в ходе предпродажной подготовки подменяются соответствующими по размеру, но более дешевыми. Поэтому при покупке или установке стоит еще раз проверить работу устройства, чтобы потом не удивляться, что на бойлере течет предохранительный клапан.

Высокое качество клапана можно определить по следующим признакам:

• Корпус изготовлен литьем из латунного сплава, возможно, с никелевым покрытием. Более дешевые сплавы железо-алюминий или медь-алюминий будут легче, с более тонкими стенками корпуса;
• Пластиковые клапанные тарелки при нажатии на шток задевают внутренние стенки корпуса или подклинивают в крайнем состоянии;
• Механизм внутри клапана не обеспечивает надежное перекрытие протока даже при слабых давлениях. Для проверки можно поджать шток клапана пальцем и подуть в него. Если надежного запирания нет, то предохранительный клапан лучше заменить. При этом если бойлер капает с предохранительного клапана, это еще не означает, что устройство неисправно. Скорее всего, запорная тарелка забита осадком, но сам механизм в рабочем состоянии и не требует дополнительной регулировки.

Если воды нет совсем, или водяной поток льется ручьем, это свидетельствует о заклинивании клапанной тарелки в одном из крайних положений. Потребуется демонтаж, чистка и регулировка прибора.

Но даже если бойлер и предохранительный клапан подобраны правильно и нужного качества, остается риск неправильной установки и регулировки системы мастерами. Например, нередки случаи, когда на бойлер повесили предохранительный клапан на горячую воду. Чтобы не оказаться в подобной ситуации, достаточно иметь хотя бы общее представление, как выполняется установка и регулировка предохранительного клапана.

Схема установки прибора на бойлер

Требований к правильной установке клапанного устройства немного:

• Предохранительный клапан всегда устанавливается в разрыв магистрали холодной воды между запорным вентилем и вводом в бойлер, никаких других устройств в этом промежутке стоять не должно;
• Максимальное расстояние от вводного патрубка на бойлере до клапанного предохранителя составляет 180-220 см;
• Для большинства моделей предусмотрена вертикальная установка устройства, при этом вода должна поступать снизу вверх. Направление движения водяного потока обозначается стрелочкой на корпусе.

Сливной штуцер на предохранительном клапане должен соединяться прозрачной полихлорвиниловой трубкой с канализационной магистралью. Прозрачная трубка очень удобна в пользовании - хорошо видно, как работает предохранительный клапан.

Чтобы не сверлить или не резать канализационную трубу, можно использовать специальный тройник для стиральных машин, как на видео

Перед установкой корпус аккуратно продувают воздухом, чтобы избежать неплотного прилегания тарелки к седлу из-за случайно попавшего внутрь мусора или обрезков паковочной ленты. Сборку клапана выполняют по традиционной схеме - резьбу подматывают фумкой по направлению закручивания накидной гайки и скручивают с вводом или подводными шлангами.

Перед запуском бойлера соединение на холодную опрессовывают под рабочим давлением. Если в течение 5-7 мин на стыках не появились капельки воды, значит, установка выполнена правильно.

После заполнения бойлера необходимо проверить работу предохранительного и обратного клапана. Проверку проводят «на холодную». Правильность регулировки аварийного сброса воды можно проверить флажком. При небольшом нажатии, примерно в 1/5 от полного хода, должны появляться первые капли, а при полном вода бежит ручьем. Это значит, что заводские регулировки выполнены правильно.

Работу обратного клапана можно проверить следующим образом. Необходимо до конца наполнить бойлер, после чего перекрыть запорный кран на входе в емкость и центральный ввод. При открытии крана в ванной и на кухне первые пару минут будет выбегать вода из труб. Если поток не прекратился и через 5 минут, значит, «обратка» не держит и требует регулировки. Косвенно уход воды из бойлера можно проконтролировать по падению давления на манометре.

Регулировать напрямую можно только разборные модели клапана. Для этого используются специальные тонкие металлические шайбы толщиной 0,2-0,3 мм. Их подкладывают под просевшие пружины, и тем самым опытным путем подбирают упругость детали. Неразборные клапаны заменяют новыми.

Заключение

Срок службы качественного предохранительного клапана составляет не менее 10 лет, при условии регулярной продувки и очистки от магниево-кальциевого осадка. Раз в пять-шесть лет клапан нужно демонтировать и промывать от скопившейся ржавчины, мусора и солей специальной жидкостью. Особое внимание необходимо уделить уплотнению на штоке флажка. Чтобы резина не выпревала, раз в полгода нужно обрабатывать рабочую поверхность силиконовой смазкой.
