Конец лета, начало осени пора сбора фруктов, овощей, яблок, винограда. И если урожай большой, то обычной электрической соковыжималкой не справится. В этом случае для дачи необходим пресс для отжима сока из фруктов. Сейчас в сети масса предложений на различные прессы и давилки, гидравлические, винтовые, пневматические, деревянные, но самый большой минус этих товаров высокая цена. Сделать пресс для сока своими руками самостоятельно не сложно, нужны небольшие навыки слесаря, сварщика. А затраты на самодельный пресс для винограда или яблок в несколько раз ниже покупного.

Для винодела такое приспособление облегчит его работу и сэкономит массу времени. Наиболее простой вариант домашнего пресса-соковыжималки основан на выдавливании сока из мезги фруктов или овощей. Предварительно яблоки измельчаются специальными дробилками, используется давилка для винограда, а затем из этой массы отжимается сок. При такой технологии выходит чистый сок без мякоти, готовый к сбраживанию, либо для пастеризации и дальнейшего хранения.

Простой пресс для винограда своими руками

Винтовой пресс для винограда состоит из: основания – рамы, корзины, нажимного устройства(вал или домкрат), прессующего поршня. Возможны и другие варианты изготовления устройства. При выборе материала не обязательно точно следовать описанию и чертежи перса можно сделать свои.

Инструмент и материалы для пресса:

• Сварочный аппарат;
• Дрель;
• Болгарка;
• Бак – 50 литров;
• Металлический швеллер 10-12 мм – 150 мм;
• Металлический уголок 40-50 мм – 3200 мм;
• Дубовые рейки 40х25х400 мм – 50 шт;
• Ткань – 1 кв.м;
• Домкрат – 1 шт;
• Кран – 1 шт;
• Леска 2 мм – 3 м.

Как сделать пресс для отжима сока

1.Рама. Основание один из самых важных элементов пресса, рама должна быть очень крепкой конструкцией, на неё ложится вся нагрузка при работе. Боковые части пресса сделаны из металлических уголков высотой 85 мм. Верхние и нижние части рамы необходимо сделать из швеллера длиной 70 см, можно дополнительно усилить конструкцию, наварив косынки между уголками и швеллером. Все части свариваются во всех местах соприкосновения.
Если используется конструкция винтового пресса, то нужно к верхнему швеллеру приварить гайку для винта. Кроме металлической рамы, можно использовать деревянные доски, толщиной от 5 сантиметров. Доски скрепляются шпильками на 10-12 мм и закручиваются гайками. Деревянный пресс сделать проще, но конструкция не выдерживает сильных нагрузок, для небольшого урожая вполне пригодный вариант. Готовую раму необходимо зашкурить и окрасить специальной краской по металлу.

2.Бак для пресса . В данной конструкции используется варочный бак из нержавеющей стали объемом 50 литров. В нижней части емкости котла просверлено отверстие и установлен кран из нержавейки. Вместо бака можно использовать обычную кастрюлю подходящего размера.

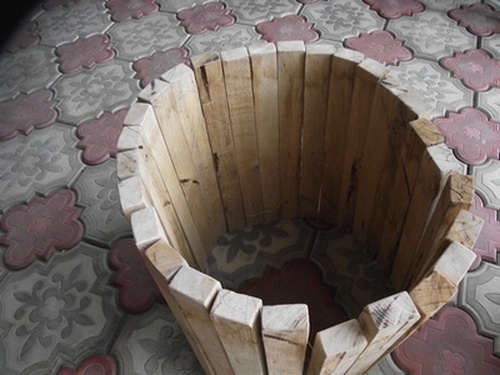

В емкость вставляется решетка из дубовых реек. Заготовки выпиливаются из дубовой доски (можно использовать паркетную доску), высота их равна высоте кастрюли. По краям в торцах реек просверлены отверстия на 2-3 мм через них пропущена леска или нержавеющая проволока. Соединив все дощечки получается своего рода корзина.
Между рейками должен быть зазор 2-3 мм, через который будет сочиться сок фруктов. Можно обойтись вообще без кастрюли, соединив доски обручами из оцинкованной стали и установив корзину на поддон, в который будет стекать отжатая жидкость.
В качестве поддона может быть использован пластиковый поддон от большого цветочного горшка или нержавеющая кухонная мойка. Существует конструкции где пресс для винограда делается рамочным, в нем отсутствует корзина, жмых укладывается в ткань между дренажными решетками в несколько слоев и давится.

3.Поршень. Поршень для пресса нужно сделать из оставшихся дубовых досок, сложив их крест на крест, с помощью циркуля начертить круг нужного размера и вырезать электрическим лобзиком. Рейки скрутить саморезами из нержавейки или связать медной, нержавеющей проволокой. Если в хозяйстве имеются бревно, то можно отпилить круг необходимого диаметра и высоты.

4.Силовой механизм. В качестве нажимного механизма в прессе для яблок используется домкрат или винт. В устройстве для отжима сока будет вполне достаточно гидравлического автомобильного домкрата грузоподъемностью 3 тонны. Для более уверенной работы можно использовать домкраты создающие усилие равное более 3 тонн. Винт для пресса найти сложнее, а домкрат имеется у каждого автолюбителя. Под домкрат нужно напилить дощечек для подкладывания во время отжима.

5.Ткань для фильтрации. Что бы отфильтровать, сок из фруктов яблок, нужна прочная ткань, способная пропускать влагу. Самый простой вариант взять капроновый мешок из под сахара. Так же для фильтрации подойдет капрон, лавсан, пропилен, полиэстер или использовать прочный ХБ материал, плотный лен, чтобы не порвать под давлением.

Итак, ручной пресс для фруктов готов, как отжать сок? Корзину вставить в бак, внутрь поместить материал для фильтрации. Мягкие фрукты, ягоды, цитрусовые давятся без предварительной обработки. Яблоки, морковь или другие твердые плоды необходимо измельчить на дробилке или использовать мезгу от соковыжималки, загрузить в корзину, накрыть крышкой.

Установить домкрат, подставить приемную емкость, открыть кран и не спеша давить. Не нужно сразу пытаться выдавить весь сок, можно повредить раму или ткань порвется. Сделать три-четыре качка, подождать некоторое время, затем еще три-четыре качка и так далее. Из одного ведра жмыха яблок от соковыжималки выходит 3-4 литра чистого сока, из дробленой массы выход чуть больше.

После летней борьбы за урожай наступает осенняя борьба с урожаем. Пресс для отжима сока - приспособление, которое может существенно упростить эту задачу. Используется как на дачных участках, так и в промышленных целях. Имеет несколько вариантов конфигурации. Простое устройство можно даже создать своими руками. В разных регионах России чаще всего применяется при сборе яблок, винограда, моркови, других овощей и фруктов.

Как работает пресс для отжима сока

Устройство имеет механический тип управления. Состоит из:

1. Корзины для загрузки овощей или фруктов. В зависимости от модели, может быть выполнена из металла, дерева.
2. Пресса. Он опускается в корзину и сдавливает ее содержимое.
3. Фильтра, через который проходит отжатый продукт, оставляя в нем мякоть, косточки и пр. Бывает выполнен из мешковины и деревянных решеток.
4. Поддона, куда вытекает готовый продукт. Производится из разных материалов, вплоть до пластика.

Если пресс для отжима сока управляется вручную, требуется много усилий для добычи сока. Особенно если речь об овощах, травянистых растениях или твердых фруктах (). Поэтому как подарок женщине его лучше не рассматривать. Только если требуется небольшой объем для использования на кухне.

Как работает устройство:

1. Перед началом работы продукты, из которых планируется сделать сок, разрезают на небольшие куски (либо измельчают).
2. Укладывают их в корзину, распределив равномерно по всей плоскости (в некоторых устройствах используется специальный мешок-фильтр).
3. Постепенно на корзину опускается пресс, который сдавливает содержимое.
4. Напиток очищается, проходя через фильтры и попадает в поддон.

Этот принцип называется - метод холодного отжима.

Пресс не нагревает продукты, тем самым сохраняет все полезные вещества, которые были заложены природой.

Преимущества и недостатки

В чем плюсы такого вида обработки продуктов:

• все витамины и минералы сохраняются;
• минимальное количество отходов, составляет всего 5%;
• при использовании не шумит;
• простая конструкция, легко починить в случае поломки;
• длительная работа без затрат ресурсов;
• стоит недорого;
• можно легко переносить с места на место.

Минусы:

• если объем продуктов большой, то на отжим потребуется много сил и времени;
• приходится заниматься предварительной обработкой овощей и фруктов (для небольших моделей, кроме разрезания нужно еще очистить плоды и вынуть косточки);
• много сока с одной порции продукта не получается.

Перед выбором нужно определиться с критериями, по которым необходимо оценивать аппарат.

Типы управления прессов для отжима сока

Ручные прессы требуют непосредственного участия человека в процессе отжима. Автоматические устройства начинают действовать после нажатия кнопки. К последним относятся прессы гидравлического или пневматического типа. Их предназначение - перерабатывать большой объем продуктов, используются чаще всего в хозяйствах, где собирается большой урожай или в производственных цехах.

Для обычного дачного участка автоматический пресс для отжима сока не подходит, поскольку нет большого объема и стоимость аппарата выше среднего (около 500000 рублей).

Виды прессов

Отличаются типом механизма и нюансами сборки устройства. Прессы с механическим управлением имеют небольшой объем производства, до 30 литров в час. Агрегаты простые, можно изготовить своими руками. Хорошо подходят для использования в домашних условиях и на даче. Основной элемент конструкции – стальная рама. Она удерживает устройство на месте во время эксплуатации.

Винтовой пресс ручного управления

Это устройство самое простое и очень удобное. Винтовой пресс для отжима сока устроен элементарно: в движение приводится при помощи винта. Под его воздействием опускается поршень. Стоят такие агрегаты недорого. Единственный минус – требуют порой немалой физической силы.

Рассчитаны модели ручного пресса примерно на 2,5 литра овощей или фруктов.

Домкратный пресс для отжима сока

Им легче управлять, чем винтовым. Закрепляют устройство на полу, приводят в движение при помощи домкрата. Физически это намного проще, чем закручивание винта. Его можно использовать на даче, прямо на улице. Домкратный пресс стоит примерно 15000 рублей, может выдавать до 3 литров сока за одну полную загрузку.

Пневматический пресс

Работает в автоматическом режиме. Приходит в движение посредством воздействия спрессованного воздуха, который создает компрессор. Целесообразно его использование в крупных хозяйствах, фермах или на нескольких участках. Способен перерабатывать большое количество овощей и фруктов. Цена его приблизительно 80-90000.

Пневматический пресс производит до 14 л готового сока за 1 цикл.

Гидравлический

Выглядит как металлическая корзина с отверстиями. Внутри находится каучуковый мешок, в который под давлением подается вода. Мешок наполняется и давит на сырье, которое находится в корзине. Сок вытекает через отверстия в нижний резервуар.

Бывают механические, автоматические и электрические модели. Устройство приходит в движение посредством давления жидкости на поршень. А оно создается при помощи элементов управления.

Есть два типа гидравлических прессов для отжима сока:

Из-за того, что конструкция гидравлического пресса сложная, ее цена выше среднего. В частном хозяйстве используется реже, чем винтовой.

Ленточный пресс для отжима сока

Применяется на заводском производстве. Полностью автоматический, все функции выполняет самостоятельно. Автомат работает от электричества, производит сок прямого отжима.

Комбинированный

Здесь совместно примеряется винт и домкрат. Первоначально сок производят с помощью винтового механизма. После него остатки дожимают домкратом. Эффективен на садовых участках небольшого размера, удобен и прост в использовании.

Отличия по типу сырья

В большинстве случаев прессы для отжима сока универсальные. В них можно отжимать любые фрукты, овощи. Некоторые модели предполагают создание масла.

Специальный пресс подходит только для определенного типа сырья. Например, используется только для цитрусовых или ягод. Для твердых продуктов его использовать не рекомендуется.

Перед тем как загрузить сырье в пресс любого типа, его нужно измельчить. Иначе устройству грозит поломка. Для этих целей используется дробилка.

Как выбрать пресс для отжима сока

Для дома, чтобы на небольшую компанию, достаточно пресса объемом 3-5 литров. Есть специальные небольшие устройства, с которыми можно приготовить 1-2 стакана сока. Для дачи, когда требуется закатать несколько банок с соком, применяют винтовой или гидравлический пресс объемом на 10-12 л.

Если имеется большой сад, производится вино или пресс используется для яблок в крупном хозяйстве, нужно брать объем до 30 литров. Управление автоматическое или полуавтоматическое. Небольшое промышленное производство потребует возможность отжать до 200 л сока в час. Здесь идеально подойдет пневматический пресс для отжима сока или электрический ленточный.

Чем жестче сырье, тем мощнее потребуется агрегат. Для сока из яблок и винограда можно использовать винтовой пресс, но переработка будет занимать много времени. Гидравлический аппарат даст больше сока, чем винтовой.

Чтобы измельчить фрукты и овощи, используются специальные устройства – измельчители. Любой пресс может обработать фрукты и овощи целиком, но качество будет намного хуже, поэтому делать так не рекомендуется.

Пресс для отжима сока своими руками — видео

Владельцам садов, виноградников и ягодных плантаций хорошо знакома проблема переработки урожая. Эффективный способ ее решения — холодный отжим сока. Этот процесс позволяет надолго сберечь витаминную ценность фруктов и ягод без строительства объемного хранилища.

Главный механизм дачного «консервного цеха» — пресс для выжимания сока. Он помогает быстро и без потерь переработать сотни килограммов поспевшего урожая.

О существующих разновидностях, принципах работы и стоимости оборудования для получения сока мы поговорим в этой статье. Для домашних мастеров будет полезна информация об особенностях самостоятельного изготовления мощной «соковыжималки».

Виды и принципы работы соковыжимных прессов

Установки, предназначенные для отжима сока делятся на механические, гидравлические, электрогидравлические и пневматические.

Самый распространенный механизм – механический винтовой пресс.

Винтовой пресс для отжима сока прост и надежен

Принцип его работы понятен с первого взгляда: в емкость с отверстиями закладывают измельченные фрукты, насыпают виноград или ягоды. После этого вращением ручки в действие приводят винт, опускающий плоский поршень. Выдавленный сок через отверстия в кожухе стекает в поддон, а оттуда поступает в банки или другую тару.

Кроме нержавеющий стали для изготовления кожуха используют твердую древесину бука. Из нее делают дренажную решетку. Она состоит из двух половинок, соединяемых металлическими обручами.

Модернизированный вариант такого устройства – ручной гидравлический пресс для яблок и винограда.

В нем нет перфорированной емкости для отделения сока. Вместо нее используется несколько деревянных дренажных рамок. Между ними укладывают мешочки с измельченным сырьем. Ручной гидродомкрат развивает большое усилие (от 1 до 5 тонн). Благодаря этому объем получаемого сока достигает 70% от объема заложенных фруктов.

Оригинальный способ выжимки реализован в гидравлическом прессе Grifo (Грифо). В нем нет гидравлического домкрата, а установлена мощная мембрана «бочонок». Она расширяется под давлением водопроводной воды (1,5-2 атм.) и выдавливает сок через перфорированную стенку кожуха.

Гидропресс Грифо – подключил к водопроводу и отжал сок

По схожему принципу работает пневматический пресс. Только мембрана-давилка в нем наполняется не водой, а сжатым воздухом от компрессора.

Пневматический пресс для отжима сока. Винтовой поршень заменила резиновая мембрана

Поскольку все соковые прессы работают в паре с измельчителями, нужно сказать несколько слов и об этих устройствах. Самый простой механизм представляет собой стальной барабан-терку, помещенный в кожух с загрузочной горловиной. Вращением ручки измельчитель приводится в действие, превращая фрукты в мелкую крошку-мезгу.

Более продвинутый вариант – устройство с электроприводом. Минимум физических усилий и максимум производительности – главные аргументы в его пользу.

Следует отметить, что производительность механических прессов невелика (10-30 литров в час). Тем не менее, для большинства дачных хозяйств ее вполне хватает.

Для повышения качества и увеличения выхода сока используют два способа:

• Мешочки-контейнеры для измельченных фруктов.
• Деревянные дренажные решетки или «блины» из нержавейки.

Оба способа улучшают отвод сока из середины сжимаемого объема. Без такого дренажа средние слои измельченных фруктов выжимаются хуже верхних и нижних. Дополнительный плюс от использования мешочков – освобождение сока от мякоти.

Большие объемы переработки требуют применения электропривода. Здесь можно выделить два вида оборудования: традиционный винтовой механизм, приводимый в действие парой «электромотор-гидродомкрат» и шнековый пресс, работающий по принципу мясорубки.

Шнековый пресс-соковыжималка с электромотором предназначен для переработки ягод, винограда и помидоров. Измельчая сырье, шнек продавливает его через сито и вырабатывает сок с большим количеством мякоти.

Шнековый пресс – родственник бытовой соковыжималки

Ориентировочные цены

Стоимость ручных винтовых прессов для отжима сока напрямую зависит от их емкости. Цена на устройства рабочим объемом 10-15 литров находится в диапазоне от 9 000 до 15 000 рублей. За ручной пресс, в который помещается 25 литров сырья, придется заплатить не менее 20 000 рублей.

Средняя цена домашних «сокодавилок», приводимых в действие гидравлическим домкратом, составляет 19 000 рублей. Пневматический пресс для отжима сока из яблок можно купить за 34 000 рублей. За гидравлическое устройство мембранного типа продавцы просят 94 000 рублей.

Как сделать пресс для отжима сока своими руками?

Самый сложный узел ручного сокового пресса – мощный винт. Сделать его без помощи квалифицированного токаря невозможно. При этом у каждого автовладельца есть механизм, отлично подходящий для выдавливания сока. Это гидравлический или механический домкрат. Используя его, можно сделать неплохой самодельный пресс для сока.

Главная задача – сварить из металлопрофиля прочную раму, в которую будет упираться домкрат. Для этой цели можно взять обрезки квадратной трубы (сечение 40х40 мм, толщина стенки не менее 3 мм).

Делая чертеж пресса, высоту рамы выбирают, исходя из высоты домкрата, толщины подкладок, дренажных решеток и мешочков с сырьем. Ширину рамы делают такой, чтобы в нее свободно помещался поддон для сока.

Для того, чтобы сделать пресс для отжима сока своими руками максимально устойчивым, к нижнему поясу рамы с обеих сторон нужно приварить по три отрезка квадратной трубы (длина 15-20 см). На эти «лапки» будет опираться подставка из досок или плиты OSB.

Дренажную решетку нужно делать только из натуральной древесины (дуб, бук). Толщина дощечек дренажной решетки должна быть не менее 20 мм.

Для пошива мешочков можно брать разную ткань (мешковину из джута, льняную ткань, хлопковую бязь, синтетику). Главное, чтобы она была достаточно прочной, чтобы ее не разорвало давлением домкрата.

В заключение рассмотрим фотографии действующего образца подобного пресса. Не прибегая к сварке, мастер решил сделать раму на болтовых соединениях, используя мощный уголок и профильную трубу.

Для нижней опорной плиты была использован кусок ламинированной столешницы из плиты ДСП.

А вот материал для дренажной решетки мастер выбрал неправильно. Вместо натуральной древесины он использовал плиту OSB, сделав в ней пропилы для оттока сока. Мы не советуем вам повторять эту ошибку, поскольку в древесностружечных плитах присутствует токсичный фенолформальдегидный клей.

Дренажная решетка для пресса – только дерево, а не ДСП!

В целом же самодельный соковый пресс получился простым, надежным и работоспособным.

А вот более сложная конструкция гидравлического пресса, сделанного своими руками. Здесь мастер решил использовать винт в качестве фиксатора фруктовой закладки, помещаемой в перфорированный кожух из нержавейки. Гидравлический домкрат он поместил под рамой. Опорная площадка сделана не стационарной, а скользящей. Домкрат перемещает ее вверх по профилю рамы.

В этом прессе винт не выжимает сок, а только фиксирует закладку

Все хуже сохнут запасы. Да и в подвал спускать особо нечего – июльский град изрядно побил весь урожай плодовых. Поэтому берем в руки домкрат и делаем самодельный пресс для сока. Далее подробно о размерах и материалах для изготовления пресса своими руками.

К идее изготовления пресса для отжима сока своими руками

Для получения сока из яблок и груш мы долгие годы пользовались советской соковыжималкой. Но заметили, что после переработки груш на сок, оставшийся жмых достаточно влажный. Подручными средствами из жмыха выжали треть объема сока. То есть если из 20 кг фруктов получалось 10 л сока, то после отжима жмыха дополнительно получили 3 литра!

Этот год урожай абы какой, а витамины-то внукам нужны, поэтому возник вопрос срочного приобретения (яблоки уже поспели) пресса для отжима сока. Но поиск в городе не увенчался успехом. Потому-то и решили сделать своими руками пресс для сока с использованием автомобильного домкрата. Благо есть в наличии домкрат на 1500 кг.

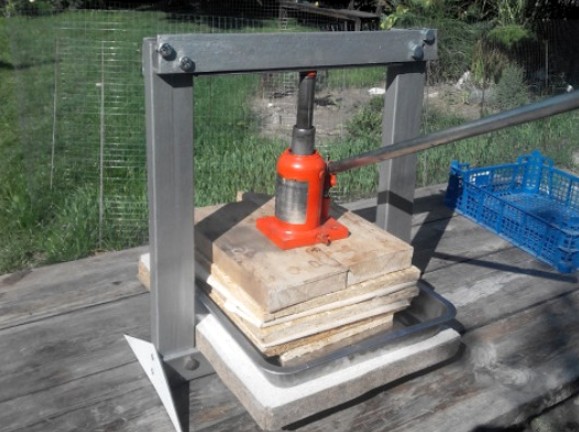

Как сделать пресс из домкрата своими руками: материалы, размеры

Пресс для отжима сока состоит из:

• несущей рамы,
• поддона для сока,
• плашек для отжима,
• матерчатой ткани для жмыха;
• домкрата.

Наиболее трудозатратно изготовление мощной рамы, которая бы выдержала давление на разрыв до 1000 кг. Раму мы изготовили из металлического профиля и уголка. Ширина рамы определилась по размеру поддона – 36 см. Высота рамы – по размерам поддона и домкрата – 55 см.

Боковые стойки изготовлены из прямоугольного профиля 70*25 со стенкой в 2 мм. Низ рамы – профиль 50*50. Мы попробовали установить такой же профиль и наверх рамы, но при работе домкрат начал мять профиль – слишком тонкий металл 2 мм. Поэтому верх рамы заменили на уголок 50*5 мм. Соединение профилей производится двумя болтами 10 мм в каждом углу.

Жмых укладываем в матерчатые пакеты. Материал должен быть достаточно плотный, чтобы его не разорвало от давления. Мы использовали полотно для простыней типа бязи. Пакеты со жмыхом укладываются между плашками толщиной не менее 20 мм. Верхнюю плашку, на которой устанавливается домкрат, лучше сделать потолще – 30 мм. На плашках можно сделать горизонтальные пропилы глубиной 3-5мм для лучшего оттока сока.

начинаем давить сок из жмыха

ткань для жмыха должна быть плотной

пресс, сделанный своими руками в действии (фото 2015)

жмых кладем в 2 яруса; сок стекает по прорезанным желобкам в плашках

Такой пресс из домкрата с рамой, сделанной своими руками, намного облегчает переработку фруктов. Пресс хорош для отжима яблок, груш и винограда. В переработку идет вся падалица и снятая с деревьев «некондиция». И теперь в компост у нас идет вполне отжатый жмых, а витамины достанутся внукам.

Как видите, самодельный пресс из домкрата легко сделать своими руками. А в хозяйстве он незаменимый помощник. Наверняка и у вас на участке найдутся металлические профили и противень, которые статут полезным дополнением к обычному домкрату из машины. Причем можно использовать не только гидравлический домкрат, но и механику.

Прессы существовали еще в Древнем Египте, с их помощью выдавливали виноград, из которого делали вино. Подобные агрегаты работают по цикличному принципу: начало работы – это загрузка продукта, а окончание работы – это утилизация сухих отходов. В частных хозяйствах XXI века прессы востребованы, и они мало чем отличаются по своему принципу от тех, которые работали во времена фараонов.

Типы конструкций и их принцип действия

Пресс, который позволяет качественно отжимать сок, необходим в частном домовладении. Соковыжималки заводского производства не имеют таких достоинств, как пресс, сделанный своими руками. Важен также экономический фактор, ведь хорошая соковыжималка от брендового производителя стоит приличную сумму. Конструкции прессов делятся по принципу отжима на следующие виды:

• механические;
• пневматические;
• гидравлические.

А также в зависимости от принципа энергии, которая используется, прессы представлены следующими разновидностями:

• ручные;
• электромеханические.

Важно! Следует учитывать также тот факт, что витамины в плодах и фруктах – это хрупкие элементы. Подобные соединения быстро разрушаются от соприкосновения с любым металлом.

Стоит рассмотреть в качестве примера пресс для яблок. Главный блок любого агрегата – это специальная емкость с просверленными отверстиями, в которую кладут порезанное сырье. На профессиональном наречии изначальная такая масса носит название «мезга». Сок стекает и попадает в специальный сосуд. Все детали, которые непосредственно контактируют с получаемым продуктом, делаются из дерева. Чтобы увеличить КПД выжимки, а также повысить качество получаемого продукта, сырье в пресс загружают в специальных тканевых емкостях из мешковины, они являются своеобразным фильтром. Сам процесс выдавливания происходит благодаря применению специальных деревянных решеток, что позволяет одновременно задействовать всю рабочую массу.

Многие специалисты обращают внимание на то, что пресс лучше делать своими руками. Цена на самые простые аппараты составляет не менее десяти тысяч рублей. Важно, из какого материала сделан агрегат, какова его производительность.

Если используется самый простой гидропривод, то цена увеличивается почти на 100%. Если в прессе существует мембранный элемент, то стоимость его возрастет на 1000%.

Как изготовить своими руками?

Чтобы сделать ручной яблочный садовый агрегат самостоятельно, нужны будут такие инструменты, как:

• пилы;
• различные деревянные элементы;
• металлические уголки;
• болты с гайками;
• молотки;
• ключи;
• кусачки;
• плоскогубцы.

А также потребуется лист нержавейки и деревянные элементы, изготовленные из дуба, березы, бука или ольхи. Следует обязательно начертить чертежи конструкции, а образцы можно найти в интернете в открытом доступе. Понадобится натуральная крепкая ткань с хорошими фильтрующими свойствами (мешковина, хлопок). ДСП в таких конструкциях использовать не рекомендуется, поскольку этот материал часто бывает пропитан фенолом и формальдегидом.

Ручной самодельный аппарат в условиях частного домовладения можно сварить из железа, подобный агрегат несложно быстро собрать самостоятельно. Для плиты, которая находится в нижней части аппарата, допустимо использовать столешницу. Вращающийся механизм рациональнее всего приобрести на торговой площадке, которая продает автомобильные запчасти.

А также распространены в домашних хозяйствах небольшие гидравлические агрегаты. Гидропресс работает по принципу создания давления за счет жидкости. При этом рабочий цилиндр расположен обычно вертикально (иногда встречаются горизонтальные модификации). Гидравлический домкрат обладает большей производительностью и способен создавать значительные нагрузки – минимум одну тонну, что для фруктов вполне достаточно. Гидравлические «бутылочные» домкраты могут за короткое время перерабатывать большие объемы сырья.

Гидравлический

Работа устройства базируется на одном из главных физических законов Паскаля. Главные элементы конструкции – это две рабочих камеры цилиндрической конфигурации, которые имеют разные параметры. В маленькой емкости генерируется повышенное давление жидкости. Она по специальному путепроводу подается в камеру, которая по размерам гораздо больше, происходит таким образом давление на поршень.

Поршень является главным узлом, который непосредственно оказывает значительное усилие на загруженную в емкость массу. Чаще всего в качестве рабочих жидкостей используются специальные масла.

Гидропресс может работать также с использованием специального эластичного бочонка. Он будет увеличиваться в объеме под воздействие жидкости. При расширении мембрана действует на сырье, которое сложено в перфорированную емкость. Гидропресс можно подключать к водопроводу, мембрана расширяется в самом перфорированном цилиндре, что дает возможность максимально выдавливать из мезги все жидкое содержимое.

Напор должен соответствовать 1,4–2,1 атмосферы, что отвечает техническим данным сетей. Если наличествуют большие объемы материала, то понадобится обязательно пресс с электрическим приводом.

Сборная емкость изнутри обкладывается фильтрами, в нее помещается сырье, накрывается тканью. На внешнюю часть крышки спускается круг, он воздействует на пресс при движении штока. Необходимое давление можно создавать, используя компрессор. Чтобы собирать сок, чаще всего задействованной бывает эмалированная посуда, в которую запаяна специальная трубка, чтобы через нее поступал продукт. Во внутреннюю область нередко ставится бак от стиральной машинки.

Следует также создавать дополнительные перпендикулярные поперечины для придания дополнительной жесткости, чтобы была возможность размещать емкость в центральной части.

Важно следить за давлением, оно должно распределяться во все точки мезги с равным усилием.

Заполнять полость можно специальными фильтрующими конвертами, которые кладутся плашмя. Под емкость ставят специальное фиксирующее круглое устройство (можно сделать из дерева), чтобы напор не мог деформировать главную емкость. Без особых усилий такой винтовой пресс за 4–7 минут способен отжать до двух литров свежего сока. Материал, который прекрасно выдерживает большое давление – это мешковина, а также часто применяются старые капроновые колготки.

Стоит отметить, что конструкция гидравлического агрегата, сделанная самостоятельно, может быть оперативно приспособлена для решения той задачи, которая требуется в данный момент. Такой аппарат занимает минимум места. Домашний пресс способен создавать давление до двадцати тонн, чтобы делать соки, этого вполне достаточно.

Винтовой

Винтовой агрегат обладает способностью выдавливать до трех ведер сока за один час, что вполне достаточно для нужд одной семьи. Очень удобное приспособление – это ручной винтовой пресс. Он не отличается высокой производительностью, тем не менее агрегат может работать довольно эффективно. Часто именно такой тип прессов делается в условиях частного домовладения. Винтовой механизм может давить с верхней плоскости с помощью вращающегося винта.

Если конструировать пресс, где присутствует нижняя фиксация, то потребуется больше усилий, такой аппарат более сложен, в нем винтовой верхний блок только фиксирует крышку, не более. Основное усилие идет снизу, динамичная площадка поднимает бак вверх.

Если нет возможности сделать винтовую пару, то задействуют чаще всего домкрат. Между элементами из дерева кладутся мешочки из фильтрующего материала. Продукт, подлежащий обработке, помещается между специальными деревянными рамками, сок стекает в емкость.

Винтовой поршень можно поменять на пластичную мембрану, а также подключить компрессор, чтобы наиболее тяжелую часть работы выполнял воздух под давлением. Такой агрегат носит название пневматический пресс. Нередко для генерирования нужного напора задействуют автомобильные домкраты, они могут создавать усилие до 3,5 тонн. Монтировать его можно как сверху, так и снизу, что зависит от общего устройства самого агрегата.

Давление довольно значительное, что следует учитывать при подборе ткани. Она должна быть довольно прочной. Преимущество такого агрегата заключается в том, что здесь отсутствует какой-либо металл. Дерево может быть любым, только нехвойным, чтобы не добавлять лишнего привкуса.

Еще практикуется довольно оригинальный агрегат, который носит название клиновый пресс. Продукт помещается в конусообразную деревянную емкость. Уменьшение угла с помощью перемещающихся клиньев приводит к тому, что они двигаются к соединению. Мешок с продуктом сжимается, сок, выдавливаясь, стекает в сосуд. Этот пресс обладает следующими преимуществами:

• конструкция несложная;
• экономически целесообразен;
• легко хранить и монтировать;
• довольно высокая производительность;
• агрегат легко разбирать, очищать и сушить.

В качестве примера можно привести пресс, сделанный в Турции. Каркас выполнен из чугуна, а внутренняя часть покрыта напылением серебра. Давится продукт с помощью механизма рычажного типа. Работа происходит бесшумно, можно извлечь из продукта до 75% полезного материала за очень короткое время. Он предназначен для граната, яблок, груш, а также цитрусовых фруктов.

Шнековый

Подобные прессы функционируют по принципу мясорубки. В них присутствует вращающаяся ось, которая сделана по типу спирали, благодаря чему обрабатываемая масса, находящаяся в емкости, перемалывается и постепенно продвигается внутри агрегата. В результате она упирается в решетку, сзади новая масса создает избыточное давление, происходит отжим сока. Подобный аппарат обладает следующими преимуществами:

• отсутствие вибрации и шумового фона;
• можно получать соки из любых овощей и фруктов;
• простота и надежность станка.

Самым трудоемким продуктом считаются цитрусовые плоды. Шнековый агрегат сминает содержимое плода, сок просачивается сквозь специальное сито. Конусообразная конфигурация дает возможность проводит качественно всю работу, удаляя одновременно отходы.

В качестве измельчителя лучше всего применять механический узел в форме цилиндра. Его стенки должны быть сделаны по принципу терки. Используя подобный элемент, плоды в течение нескольких минут становятся мелкой крошкой. А также существуют измельчители, которые могут работать от электрической сети, производительность таких аппаратов большая, но в условиях частного домовладения они не очень востребованы.

Измельчителем может быть отдельное устройство или блок, что монтируется в пресс-установку. Фильтр делается из несколько слоев мешковины, а также перфорированных пластин и деревянного сита.

Каждый вид плодов имеет свои технические показатели, соответственно тратятся разные усилия на обработку того или иного продукта. Работая с таким устройством, как пресс, следует иметь в виду, что давление наращивается постепенно, при этом делаются некоторые паузы. Подобный подход дает возможность максимально открываться клеточным капиллярам, что в свою очередь «вынимает» все полезные компоненты из клеточной ткани продукта.

Простая конструкция домашнего пресса дает возможность выжимать до 75% процентов сока из любого продукта. Чтобы определиться с выбором гидравлического домкрата, следует точно понять, какие задачи необходимо решать с его использованием. Это подскажет принцип конструкции ручного гидравлического пресса, а также уровень давления, который он сможет создавать.

О том, как создать пресс для яблок своими руками, смотрите далее.
